Surfer for Windows alapismeretek. A Surfer for Windows használata (8. verzió) A Surfer fontosabb jellemzői

Átírás

1 Surfer for Windows alapismeretek A Surfer for Windows használata (8. verzió) Kovács Balázs & Szanyi János Kovács Szanyi, Hidrodinamikai és transzportmodellezés kurzus kezdőknek A Surfer fontosabb jellemzői Kereskedelmi szoftver Gyártó: Golden Software Inc., Golden, Colorado, USA ( Ár: 599 USD Érdemes az Interneten megvásárolni!!! 2.5 dimenziós térbeli ábrázolás (egy x,y pontpárhoz csak egy z érték tartozhat!) 3D gömbfelület 2 db fél(gömb)felülettel rajzolható meg (Az igazi 3D program most jelent meg (Voxler, Golden Software, bevezető ár: 359 USD!) A Surfer munka-módszere Adatállomány x, y, z 1 (, z 2, z 3,, z n ) adatok oszlopokba rendezve egy nx*ny irányonként egyenközű Rácsháló (grid) állomány rácsháló csomópontjaira, az adatpontok alapján számított legvalószínűbb értékei Rajz-állomány A grid-állományban található értékek síkbeli vagy térbeli megjelenítése

2 A Surfer által használt állományok Adatállományok (*.dat, *.csv, *.slk, *.xls, stb.) Grid (rácsháló)-állományok (*.grd) Térkép vagy térfelület-rajz állományok (*.srf) Egyebek: Blank (törlő) állományok (*.bln) Vektorgrafikus állományok AutoCAD dxf (*.dxf) AtlasBNA (*.bna) ESRI ArcView Shape (*.shp), stb. Rasztergrafikus állományok *.bmp, *.jpg, *.tif, *.gif, stb. A Surfer munka-módszere II. Adatállomány Adatgyûjtés, értékelés feldolgozás *.DAT, *.XLS, *.CSV, *.SLK adatállományok Digitalizálás Vektorgrafikák *.DXF, *.BLN, *.BNA, stb. *.GRD grid (rácsháló) állományok Rácsháló (grid) állomány Szkennelés Rasztergrafikák *.BMP, *.TIFF, *:JPG, stb. Koordinátákhoz történõ hozzárendelés Matematikai mûveletek gridállományokkal térképek összeadása, kivonása, osztása, szorzása, logaritmizálás, integrálás, deriválás, stb. Síkbeli ábrázolás: izovonalas, színskálás vektoros ábrázolású térképek szerkesztése, stb. Térbeli ábrázolás: egyes térfelületek, térfelület rendszerek ábrázolása, dróthálós térbeli ábrázolás, stb. Rajz-állomány *.SRF surfer rajzállományok Megjelenítés és nyomtatás A Surfer menü- és ablakrendszere Menürendszer Rajzablak Objektumablak

3 A Surfer menü- és ablakrendszere Menürendszer Táblázatkezelőablak Objektumablak Menürendszer File hagyományos állományműveletek (megnyitás, mentés, importálás, exportálás, stb.) Edit hagyományos szerkesztés (kivágás, másolás, beillesztés, undo, redo, stb. View a nézet beállításai (nagyítás, kicsinyítés, egész lapos nézet, stb.) Draw nem koordinátákhoz, hanem a laphoz kötött objektumok létrehozása (vonal, ellipszis, négyzet, szimbólum, stb.) Arrange objektumok sorrendbe rendezése, forgatása, igazítása, stb. Grid minden ami a rácshálók gyártásához, módosításához, szerkesztéséhez kellhet Map minden 2D és 2.5D ábrázoláshoz kell(het) Window hagyományos Windows ablakkezelés (ablakok megjelenítése, aktuális ablak kiválasztása, stb.) Help részletes súgó angol nyelven (Ami itt nincs benne, azt ne is keressük! Sokszor tartalmaz külső hivatkozásokat kapcsolódó irodalomra! Korrekt és érthető módon írja le a dolgokat, ezért érdemes elolvasni ha megakadunk!) Hagyományos menük File menü A program sok formátumot ismer és korrektül kezeli azokat, akár konverzióra is érdemes használni. Hiba: csak 1lapos Excel táblákat kezel! Adatvesztés lehet, de erre figyelmeztet!

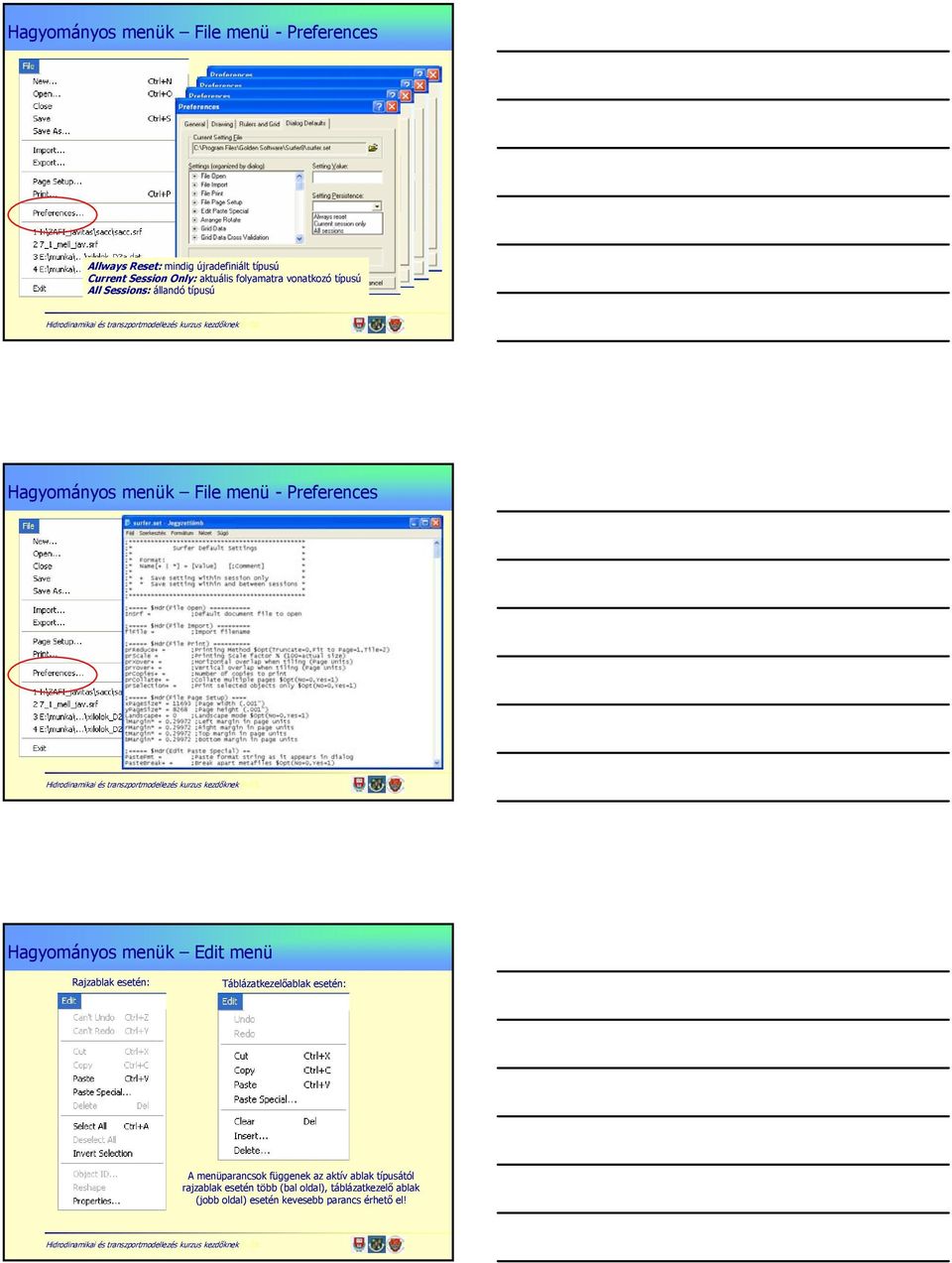

4 Hagyományos menük File menü - Preferences Allways Reset: mindig újradefiniált típusú Current Session Only: aktuális folyamatra vonatkozó típusú All Sessions: állandó típusú Hagyományos menük File menü - Preferences Hagyományos menük Edit menü Rajzablak esetén: Táblázatkezelőablak esetén: A menüparancsok függenek az aktív ablak típusától rajzablak esetén több (bal oldal), táblázatkezelő ablak (jobb oldal) esetén kevesebb parancs érhető el!

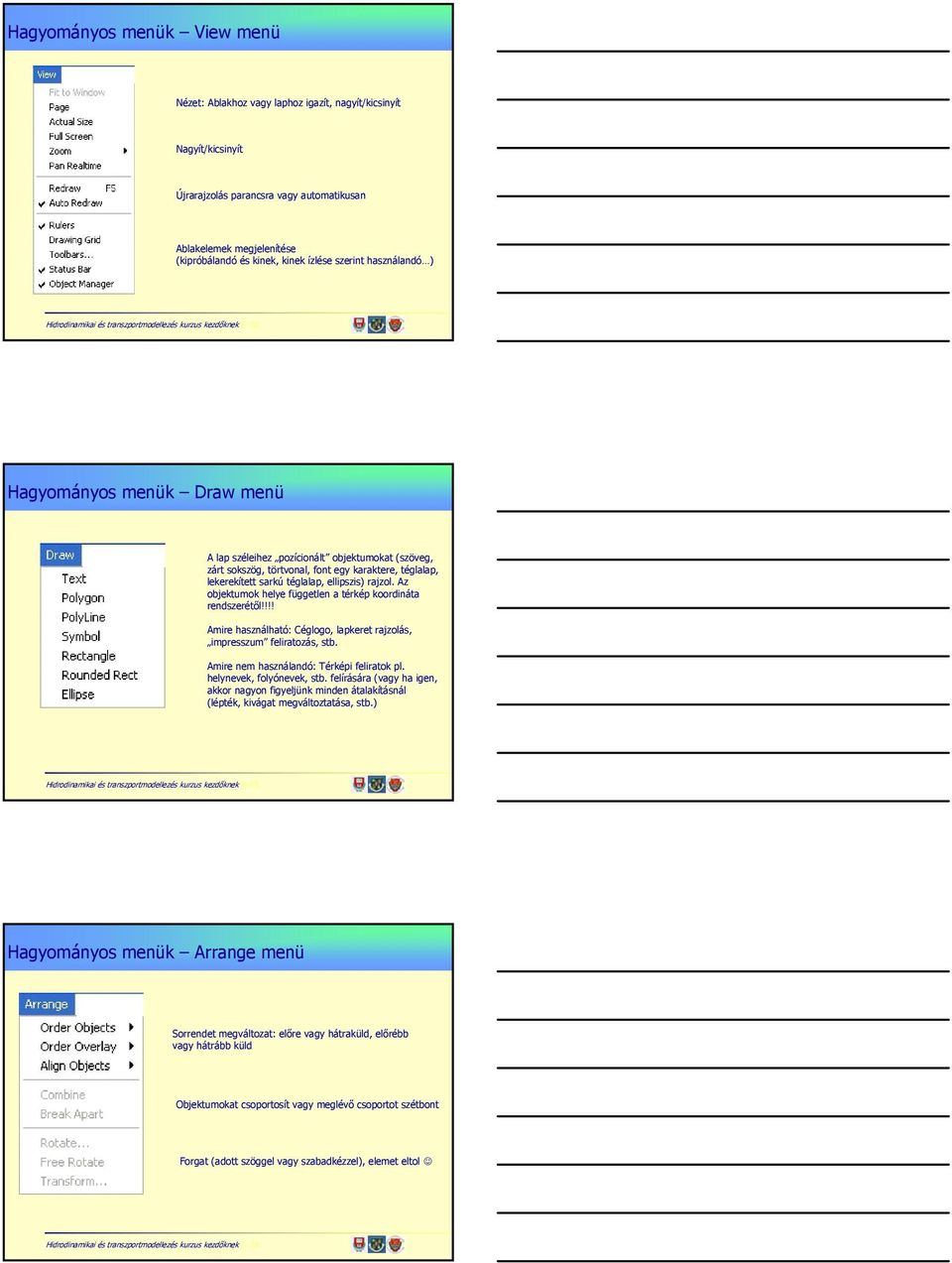

5 Hagyományos menük View menü Nézet: Ablakhoz vagy laphoz igazít, nagyít/kicsinyít Nagyít/kicsinyít Újrarajzolás parancsra vagy automatikusan Ablakelemek megjelenítése (kipróbálandó és kinek, kinek ízlése szerint használandó ) Hagyományos menük Draw menü A lap széleihez pozícionált objektumokat (szöveg, zárt sokszög, törtvonal, font egy karaktere, téglalap, lekerekített sarkú téglalap, ellipszis) rajzol. Az objektumok helye független a térkép koordináta rendszerétől!!!! Amire használható: Céglogo, lapkeret rajzolás, impresszum feliratozás, stb. Amire nem használandó: Térképi feliratok pl. helynevek, folyónevek, stb. felírására (vagy ha igen, akkor nagyon figyeljünk minden átalakításnál (lépték, kivágat megváltoztatása, stb.) Hagyományos menük Arrange menü Sorrendet megváltozat: előre vagy hátraküld, előrébb vagy hátrább küld Objektumokat csoportosít vagy meglévő csoportot szétbont Forgat (adott szöggel vagy szabadkézzel), elemet eltol

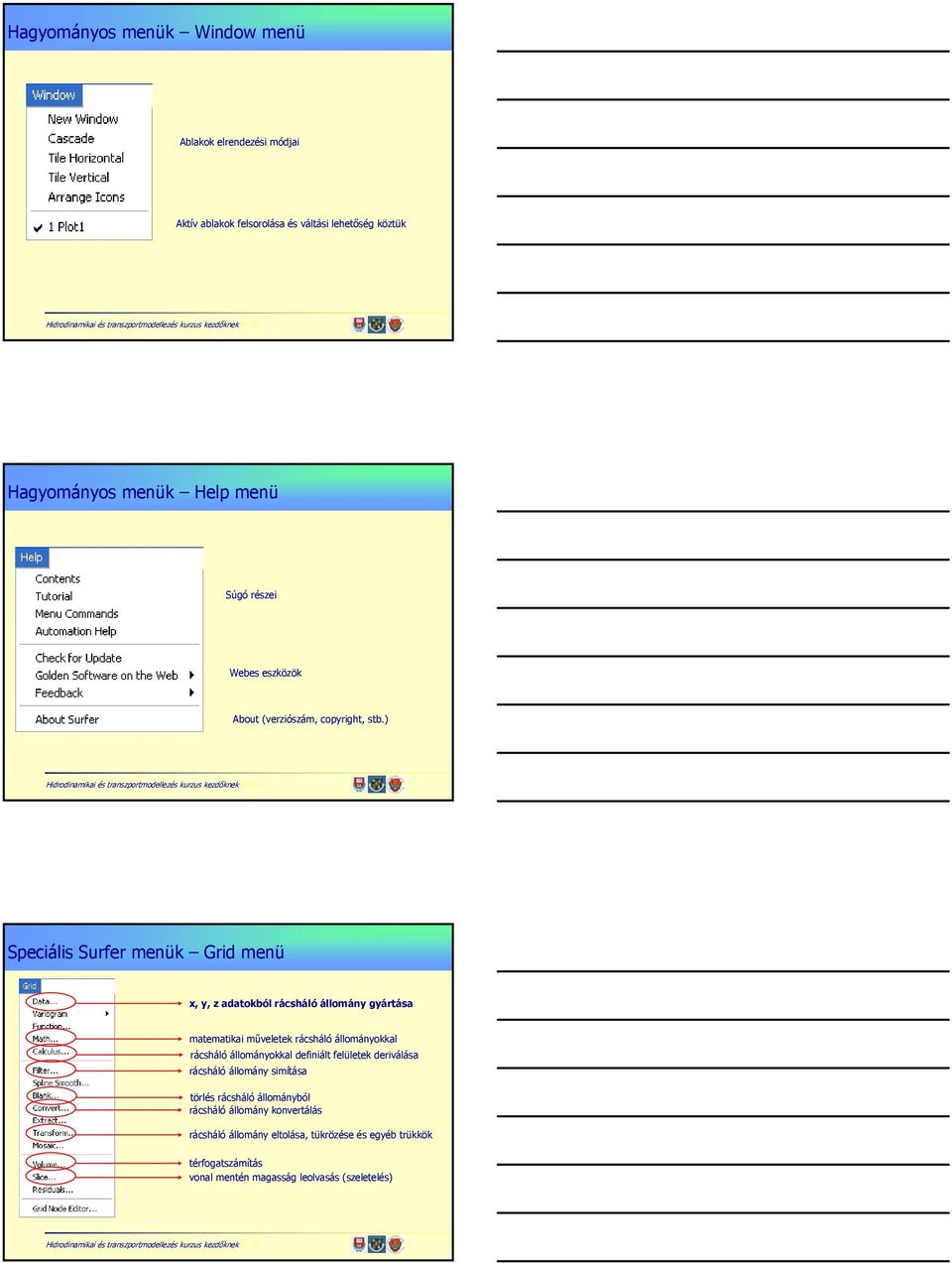

6 Hagyományos menük Window menü Ablakok elrendezési módjai Aktív ablakok felsorolása és váltási lehetőség köztük Hagyományos menük Help menü Súgó részei Webes eszközök About (verziószám, copyright, stb.) Speciális Surfer menük Grid menü x, y, z adatokból rácsháló állomány gyártása matematikai műveletek rácsháló állományokkal rácsháló állományokkal definiált felületek deriválása rácsháló állomány simítása törlés rácsháló állományból rácsháló állomány konvertálás rácsháló állomány eltolása, tükrözése és egyéb trükkök térfogatszámítás vonal mentén magasság leolvasás (szeletelés)

7 Speciális Surfer menük Grid Data menü Adatok EOV X [m] EOV Y [m] Speciális Surfer menük Grid Data menü Adatok Rácsháló EOV X [m] EOV Y [m] Speciális Surfer menük Grid Data menü Adatok Rácsháló Rácspontokban értékek EOV X [m] EOV Y [m]

8 Speciális Surfer menük Grid Data menü Speciális Surfer menük Map menü Speciális Surfer menük Map menü

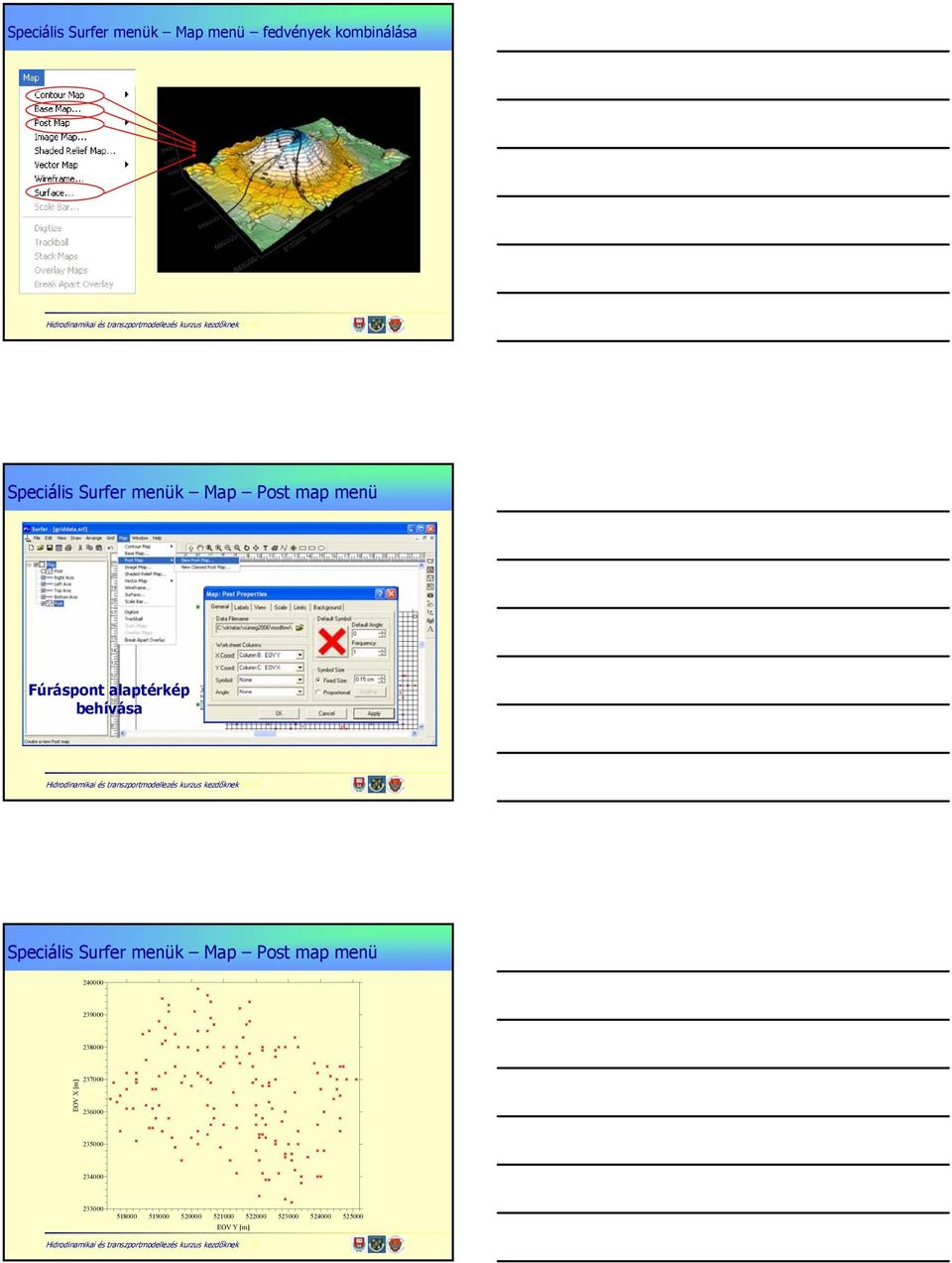

9 Speciális Surfer menük Map menü T9 T T6 T5 T3 T11 T4 T1 T2 T7 T T14 T T Speciális Surfer menük Map menü Speciális Surfer menük Map menü

10 Speciális Surfer menük Map menü Speciális Surfer menük Map menü Speciális Surfer menük Map menü

11 Speciális Surfer menük Map menü fedvények kombinálása Speciális Surfer menük Map Post map menü Fúráspont alaptérkép behívása Speciális Surfer menük Map Post map menü EOV X [m] EOV Y [m]

12 Speciális Surfer menük Map Base map menü Vonalrajz alaptérkép behívása Speciális Surfer menük Map Overlay maps menü Térképek egymásra illesztése (azonos koordináta-rendszer!!!) Speciális Surfer menük Map Overlay maps menü Azonos koordináta-rendszer = Egy objektummá vált! Szétbontás: Map - Break apart overlays

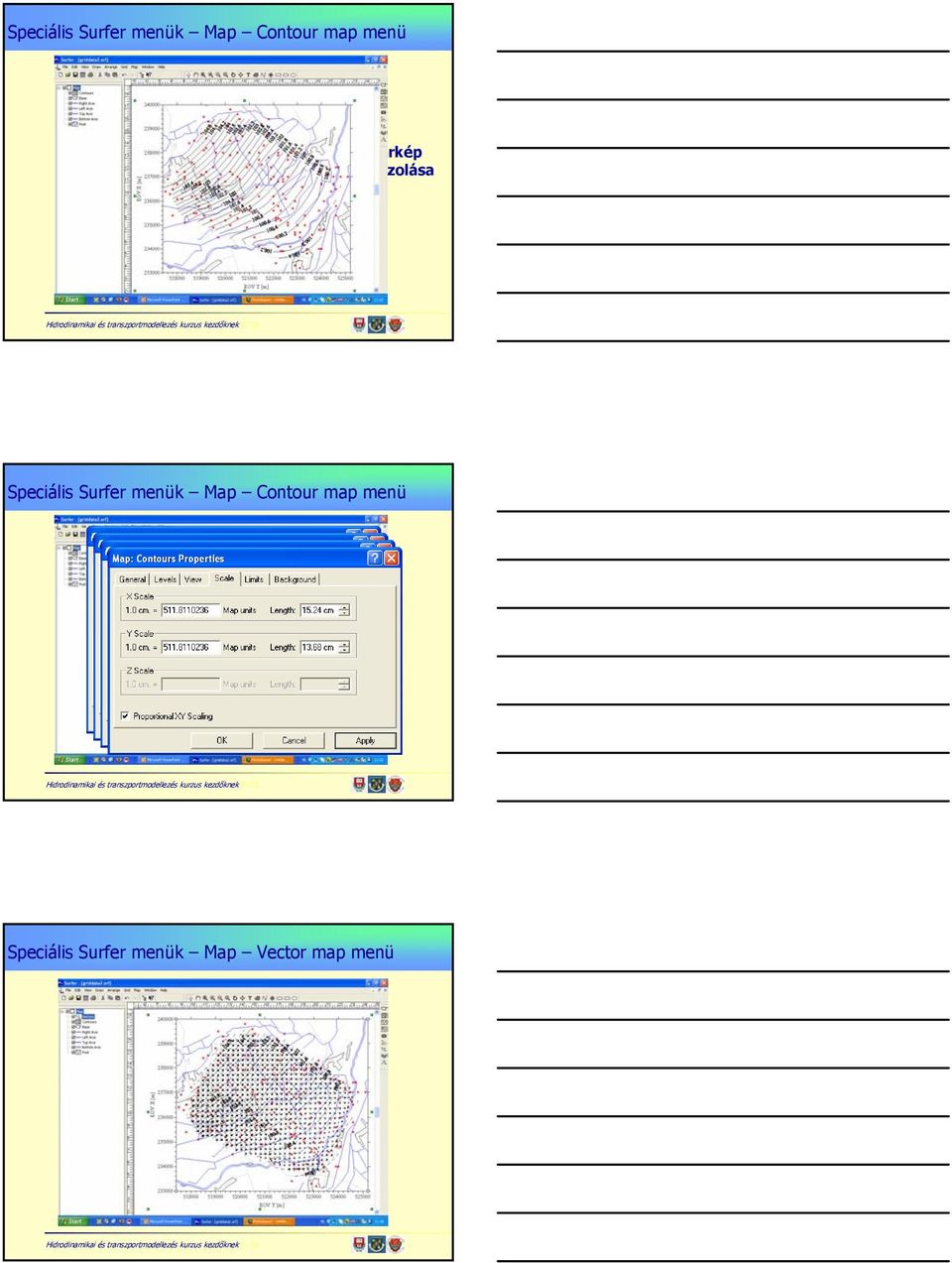

13 Speciális Surfer menük Map Contour map menü Izovonalas térkép behívása és rajzolása Speciális Surfer menük Map Contour map menü Speciális Surfer menük Map Vector map menü
