1 CAD-ART Kft Budapest, Fehérvári út 35. Tel./fax: (36 1) cad-art@cad-art.hu PEPS CNC Programozó Rendszer Oktatási Segédlet Marás

2 PEPS 5 marási példa A feladatban használt módszerek : - nyersdarab megadása - megmunkálási paraméterek beállítása - alakzatok megadása - szerszám definiálása - zsebmarás - kontúrmarás - pontminták megadása - fúrás - szerszámmozgás szimuláció - posztprocesszálás (NC program előállítása) 1

3 A feladat elkezdése Töltsük be a korábban elkészített rajzot. Nyersdarab megadása Ha használni kívánjuk a belső szilárdtest szimulációt, meg kell adnunk a kiinduló darab méreteit. A kinduló darab többféle módon megadható, példánkban téglatest kiinduló darabot használunk. 2

4 Töltsük ki a nyersdarab párbeszédablak adatait az ábra szerint. Nyomjuk meg az OK, majd a Bezár nyomógombot Váltsunk négy nézetablakra a nézetváltás ikon segítségével. A grafika négy ablakban látszik, látható a nyersdarab 14 mm-es vastagsága. 3

5 A megmunkálások megadásához profilalakzatot kell létrehoznunk a megmunkálandó geometria alapján. 4

6 A Select Lines/Arcs opcióval kijelöljük a profilalakzathoz tartozó elemeket. A rendszer kéri az elemek kiválasztását Válasszuk ki az Összekapcsolt elemek kiválasztása ikont az eszköztárból. A rendszer kéri egy elem kiválasztását. A célzó négyszöget helyezzük a belső profil bármely eleme fölé, majd nyomjuk le a baloldali egérgombot. Így a teljes profilt kiválasztottuk. 5

7 Válasszuk ki a Befejezi ezt az utasítást nyomógombot az eszköztárból. 6

8 Zsebmarás a belső profilon belül Válasszuk ki a megmunkálás menüből a zsebmarást. Töltsük ki a megjelenő párbeszédablakot az alábbiak szerint. A párbeszédablak Alakzat(ok) részén a jelzett gomb megnyomása után válasszuk ki a korábban alakzatként megadott belső profilt. 7

9 A szerszám megadásához húzzuk a kurzort a párbeszédablak alsó részére, amikor a kurzor átváltozik marószerszámmá, nyomjuk meg a baloldali egérgombot. Töltsük ki a megjelenő szerszámadatok párbeszédablakot az ábra szerint. 8

10 9

11 Töltsük ki a párbeszédablak további részeit az alábbi ábra szerint. Az OK gomb megnyomása után a zsebmegmunkálás a képernyőn látható. 10

12 A parancsszerkesztő kinyitásával a megmunkálás eddigi leírását láthatjuk. 11

13 Ha lehívjuk a megmunkálás szimulációt a Megmunkálás menüből a megmunkálás eddigi menetét szimulálhatjuk a képernyőn. 12

14 13

15 A négyszög és a külső profil közötti zsebmarás előkészítése A megmunkálások megadásához profilalakzatot kell létrehoznunk a megmunkálandó geometria alapján, a négyszögből illetve a külső profilból. 14

16 A Select Lines/Arcs opcióval kijelöljük a profilalakzathoz tartozó elemeket. A rendszer kéri az elemek kiválasztását Válasszuk ki az Összekapcsolt elemek kiválasztása ikont az eszköztárból. A rendszer kéri egy elem kiválasztását. A célzó négyszöget helyezzük a belső profil bármely eleme fölé, majd nyomjuk le a baloldali egérgombot. Így a teljes profilt kiválasztottuk. Válasszuk ki a Befejezi ezt az utasítást nyomógombot az eszköztárból. 15

17 Ismételjük meg a profilalakzat létrehozást a külső négyszöggel. A Select Lines/Arcs opcióval kijelöljük a profilalakzathoz tartozó elemeket. A rendszer kéri az elemek kiválasztását 16

18 Válasszuk ki a négyszög elemeit. Válasszuk ki a Befejezi ezt az utasítást nyomógombot az eszköztárból. 17

19 Zsebmarás a négyszög és a külső profil között Válasszuk ki a megmunkálás menüből a zsebmarást. Töltsük ki a megjelenő párbeszédablakot az alábbiak szerint. A párbeszédablak Alakzat(ok) részén a jelzett gomb megnyomása után válasszuk ki a korábban alakzatként megadott külső négyszöget. 18

20 Szerszámcserére most nincs szükség, az előző műveletben megadott szerszámot használjuk. A párbeszédablak jobb alsó részén adjuk meg a külső profilt mint a megmunkálásnál kihagyandó szigetet 19

21 Válasszuk ki a Befejezi ezt az utasítást nyomógombot az eszköztárból. 20

22 Töltsük ki a párbeszédablak további részeit az alábbi ábra szerint. Figyeljünk arra, hogy anyagráhagyásként -2 mm-t adtunk meg, ez azt jelenti, hogy a négyszöget 2 mm túlfutással munkáljuk meg. Ugyanakkor a sziget paramétereknél 1 mm ráhagyást hagytunk, a külső profil ennyivel nagyobb marad, ezt a ráhagyást majd a következő műveletnél távolítjuk el. 21

23 Az OK gomb megnyomása után a zsebmegmunkálás a képernyőn látható. 22

24 A parancsszerkesztő kinyitásával a megmunkálás eddigi leírását láthatjuk. 23

25 Ha lehívjuk a megmunkálás szimulációt a Megmunkálás menüből a megmunkálás eddigi menetét szimulálhatjuk a képernyőn. 24

26 25

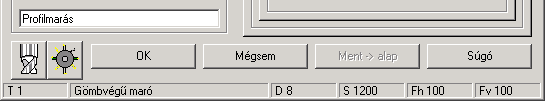

27 Profilmarás a külső profilon Válasszuk ki a megmunkálás menüből a profilmarást. Töltsük ki a megjelenő párbeszédablakot az alábbiak szerint. A párbeszédablak Alakzat(ok) részén a jelzett gomb megnyomása után válasszuk ki a korábban alakzatként megadott külső profilt. 26

28 Szerszámcserére most nincs szükség, az előző műveletben megadott szerszámot használjuk. 27

29 Adjuk meg a megmunkálás kezdőpontját. 28

30 Töltsük ki a párbeszédablak további részeit az alábbi ábra szerint. Az OK gomb megnyomása után a profilmegmunkálás a képernyőn látható. 29

31 A parancsszerkesztő kinyitásával a megmunkálás eddigi leírását láthatjuk. 30

32 Ha lehívjuk a megmunkálás szimulációt a Megmunkálás menüből a megmunkálás eddigi menetét szimulálhatjuk a képernyőn. 31

33 32

34 A 14 db 5 mm átmérőjű furat kifúrása Mivel a furatokat egy logikai egységként kezeljük, a fúrás előtt összekapcsoljuk ezeket egy pontmintává. Lehetséges pontminták automatikus létrehozása a rajzi elemek valamely közös tulajdonsága alapján. Példánkban kiválasztjuk a rajzon levő 5 mm átmérőjű furatokat. 33

35 Az 1.számú pontminta (csoport) létrejött. 34

36 Válasszuk ki a megmunkálás menüből a fúró ciklusokat. A megjelenő párbeszédablak felső részén a jelzett gomb megnyomása után válasszuk ki a korábban megadott pontmintát. 35

37 A szerszám megadásához húzzuk a kurzort a párbeszédablak alsó részére, amikor a kurzor átváltozik marószerszámmá, nyomjuk meg a baloldali egérgombot. 36

38 Töltsük ki a megjelenő szerszámadatok párbeszédablakot az ábra szerint. 37

39 Töltsük ki a párbeszédablak további részeit az alábbi ábra szerint. Az OK gomb megnyomása után a fúrás a képernyőn látható. 38

40 A parancsszerkesztő kinyitásával a megmunkálás leírását láthatjuk. 39

41 Ha lehívjuk a megmunkálás szimulációt a Megmunkálás menüből a megmunkálás menetét szimulálhatjuk a képernyőn. 40

42 41

43 Az NC program előállítása a posztprocesszálás gomb megnyomásával történik. A kész NC programot megtekinthetjük a PRINT ablak bekapcsolásával. 42
