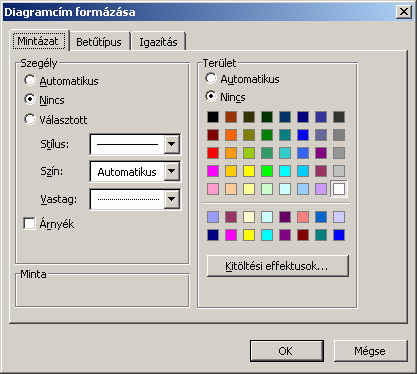

1 A diagram címének, a tengelyek feliratainak, jelmagyarázatának, adatfeliratainak formázása Ha ezen elemeknek a betűtípusát, betűstílusát, betűméretét, betűszínét és az elem hátterét akarjuk formázni, akkor egyszerűen kattintsunk rá egyszer, így a diagramelem kijelölésre kerül (szövegdoboz), és az eszköztár segítségével már formázhatjuk is. Megjegyzés: Ha az egész diagramnál egyfajta betűtípust szeretnénk használni, akkor kattintsunk a diagramterületre (ha mozgatjuk az egeret, akkor minden diagramelem neve megjelenik az egér nyila mellett), amely a lap széle környékén található. Ilyenkor az egész diagram kijelölésre kerül. Ha most változtatjuk a betűtípus beállítást, akkor a diagram összes elemének a betűtípusa az általunk kiválasztottra módosul. Ha azonban a címben a diagramelemeket más módon is formázni kívánjuk (pl. elforgatni a kategóriatengely feliratát), akkor kattintsunk egerünk jobb gombjával a kívánt elemre! A megjelenő helyi menüből válasszuk a Formázás menüpontot! A menüpont kiválasztása után a Diagramcím formázása, Tengelycím formázása, Adatfeliratok formázása illetve Jelmagyarázat formázása párbeszédablak jelenik meg, attól függően, hogy melyik elemet formázzuk. Mind a négy párbeszédablak tartalma ugyanaz, és mivel ezeket a formázásokat már tanultuk a cellák formázásánál, ezért nem térünk ki rá újból. 1. ábra Diagramcím formázása Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 1

2 Az előbbi fejezetben létrehozott diagramot formázzuk meg a minta alapján! 2. ábra Minta a formázáshoz A diagram címét jelenítsük meg Times New Roman betűtípussal, félkövér stílussal, kék színnel és 14-es betűmérettel! Kattintsuk az egerünk jobb gombjával a diagramcímre, majd válasszuk a Diagramcím formázása menüpontot. A Betűtípus fülön állítsuk be a kívánt formátumukat! 3. ábra Diagramcím formázása Betűtípus fül Hasonló módon formázzuk meg a tengelycímeket (félkövér, 12-es), a jelmagyarázatot (maradjon az eredeti), az adatfeliratokat (félkövér, 90 -kal elforgatva)! Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 2

3 Diagramcím, tengelyfeliratok, jelmagyarázat, adatfeliratok módosítása, javítása Ha módosítani, javítani szeretnénk, vagy egyes karaktereket különböző módon akarunk megformázni a többitől (pl. m 2 ), akkor a következőképpen kell eljárnunk: kattintsunk egyszer a kívánt elemre, majd még egyszer. Vigyázzunk, nem dupla kattintással! Megjelenik a szöveges kurzorunk, amely valahol a szövegben villog. Ilyenkor elvégezhetjük a javításokat, akár új bekezdést is kezdhetünk a szövegen belül az ENTER billentyű segítségével. Amikor elvégeztük a javításokat, csak kattintsunk valahová a diagram területére. Például az értéktengely címe m ábra Értéktengely cím formázása Mi van abban az esetben, ha valamelyik elemet elfelejtettük begépelni, illetve létrehozni a diagram elkészítése folyamán? Válasszuk a Diagram menü Diagram beállításai menüpontot! A megjelenő (már ismert) párbeszédablak Címek, Feliratok és Jelmagyarázat fülein ezeket a hiányosságokat pótolhatjuk. Diagramcím, tengelyfeliratok, jelmagyarázat, adatfeliratok eltávolítása a diagramból: kattintsunk rá egyszer, majd nyomjuk meg a DELETE billentyűt! Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 3

4 Tengelyek formázása, beszúrása Kattintsunk a kívánt tengelyre egerünk jobb gombjával! Ha jó helyen kattintottunk, akkor a Tengelyek formázása párbeszédpanel jelenik meg. 5. ábra Értéktengely formázása A Tengelyek formázása párbeszédpanel öt lapból áll. 1. Igazítás: a tengely adatainak írásirányát tudjuk szabályozni. 6. ábra Tengely formázása Igazítás fül Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 4

5 2. Szám: a tengely adatainak számformátumát tudjuk beállítani (pl. ár esetén Ft). 7. ábra Tengely formázása Szám fül 3. Betűtípus: a tengely adatainak a betűtípusát, betűstílusát, betűméretét stb. tudjuk beállítani. Ha egyszer kattintunk a tengelyre, akkor az eszköztárral is el tudjuk végezni ezeket a formázásokat. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 5

6 4. Skála: az értéktengely beosztását tudjuk változtatni. Minimum: milyen értéknél kezdődjön a tengely. Maximum: milyen értékig tartson a tengely. Fő lépték: milyen értékekként jelenjen meg a beosztás a tengelyen. A kategóriatengely metszéspontja: hol metssze a kategóriatengely az értéktengelyt. Értékek fordított sorrendben: az értéktengely adatait megfordítja (a diagram fejre áll). 8. ábra Diagramcím formázása Skála fül 5. Mintázat: a tengelyvonal vastagságát és színét tudjuk változtatni Formázzuk meg az érték- és kategóriatengelyt (12-es, dőlt)! Ha a diagram létrehozása folyamán elfelejtettük a tengelyeket létrehozni, akkor azt is a Diagram menü Diagram beállításai parancsával megjelenő párbeszédablak Tengelyek fülén tehetjük meg utólag. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 6

7 A Rajzterület, a Fal és a Padlószint formázása A Rajzterület, a Fal és a Padlószint formázása párbeszédpanelen a diagram központi részét kitöltési mintákkal és szegélyekkel formázhatjuk. A Kitöltési effektusok nyomógombra kattintás után egy újabb párbeszédpanel jelenik meg, amelynek lapjain különböző kitöltési mintából, színátmenetekből, háttérképekből és anyagmintákból választhatunk. 9. ábra Rajzterület formázása Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 7

8 10. ábra Kitöltési effektusok A Rajzterületet célszerű a Terület csoportban Nincs-re állítani, így nem kap mintázatot, de elég sok festéket takaríthatunk meg vele. Fal és Padlószint csak 3D-s diagramoknál van. Állítsuk a diagram rajzterületét és szegélyét Nincs-re! Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 8

9 Adatsorok formázása, törlése Az adatsorok formázásához kattintsunk egerünk jobb gombjával az adatsor valamely adatpontjára! Ilyenkor az adatsor összes adatpontját egyszerre formázzuk. Az Adatsorok formázása párbeszédablak Mintázat lapján hasonló beállításokat tudunk elvégezni, mint a Rajzterület formázásánál. Például képet szúrhatunk be az egyszerű oszlopminta helyett: (Mintázat regiszterfülön/kitöltési effektus/képválasztás, majd a formázás meghatározása /nyújtott, halmozott, halmozás, nyújtás.) 11. ábra Kép megadása oszlopmintaként Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 9

10 A Sorrend lapon pedig az adatsorok sorrendjét tudjuk változtatni. Cseréljük meg az adatsorokat! A Ford legyen az első, a Daewoo a második! 12. ábra Adatsorok formázása Sorrend fül A Ford adatsort piros, míg a Daewoo-t kék színnel jelenítsük meg! A formázást minden egyes adatsorra külön el kell végezni. Ha az adatsornak csak az egyik adatpontját akarjuk formázni, akkor kattintsunk rá (az adatsor összes adatpontja ki van jelölve), majd még egyszer (ekkor már csak arra az adatpontra vonatkozik). Adatsorok törlése: Jelöljük ki az adatsort (egyszeri kattintás valamelyik adatpontjára), majd nyomjuk meg a DELETE billentyűt! Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 10

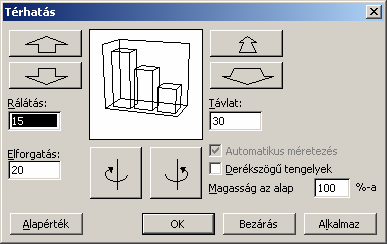

11 Rácsvonalak formázása, térhatás beállítása, diagramok kiegészítése különböző alakzatokkal, szövegekkel Kattintsunk egerünk jobb gombjával valamelyik rácsvonalra! (Ha egy sincs, akkor kapcsoljuk be a Diagram menü Diagram beállításai párbeszédablak Rácsvonalak fülén.) A megjelenő Rácsvonalak formázása párbeszédablak lapjain a rácsvonal vastagságát, színét és a rácsvonalak közötti távolságot tudjuk beállítani. Térhatás beállítása Háromdimenziós diagramoknál formázható a fal, a padló, a rálátás, a forgatás és a térhatás. Ha diagramunknál ezeket a beállításokat akarjuk változtatni, akkor válaszszuk a Diagram menü Térhatás parancsát! 13. ábra Térhatás Diagramok kiegészítése különböző alakzatokkal, szövegekkel stb. Ha diagramunkat különböző magyarázatokkal, mutató vonalakkal stb. akarjuk kiegészíteni, akkor kapcsoljuk be a Rajzoló eszköztárt (a Rajz ikonra kattintsunk), és használjuk annak az elemeit! 14. ábra Rajzoló eszköztár Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 11
