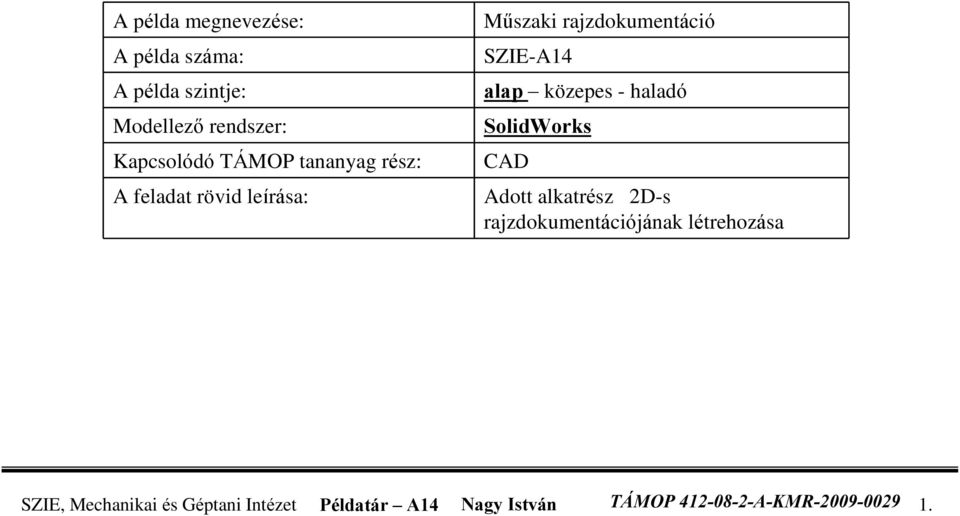

1 A példa megnevezése: A példa száma: A példa szintje: Modellezõ rendszer: Kapcsolódó TÁMOP tananyag rész: A feladat rövid leírása: Mûszaki rajzdokumentáció SZIE-A14 alap közepes - haladó SolidWorks CAD Adott alkatrész 2D-s rajzdokumentációjának létrehozása SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

2 Mûszaki dokumentáció SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

3 Az elvégzendõ feladatok -Egyszerû alkatrész mûszaki rajzdokumentációjának elkészítése -A feladat végrehajtása során megismerheti: - A rajzi nézetek létrehozásának eszközeit - A mérethálózat felépítésének módszereit - A egyéb rajzi elõírások elhelyezését SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

4 Elkészítendõ rajz SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

5 Rajzi beállítások Mûszaki rajz készítés kezdetén célszerû elvégezni a legfontosabb rajzi beállításokat. (ezek egy része szükség esetén utólag is módosítható) Csak a minimálisan szükséges beállítások kerülnek bemutatásra ezeken kívül még számos lehetõség áll rendelkezésre - rajzlap méretének beállítása: új rajzlap megnyitása esetén a Sheet Format/Size ablakban adható meg. Csak a mûszaki rajzi szabványokban engedélyezett méretek használhatóak SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

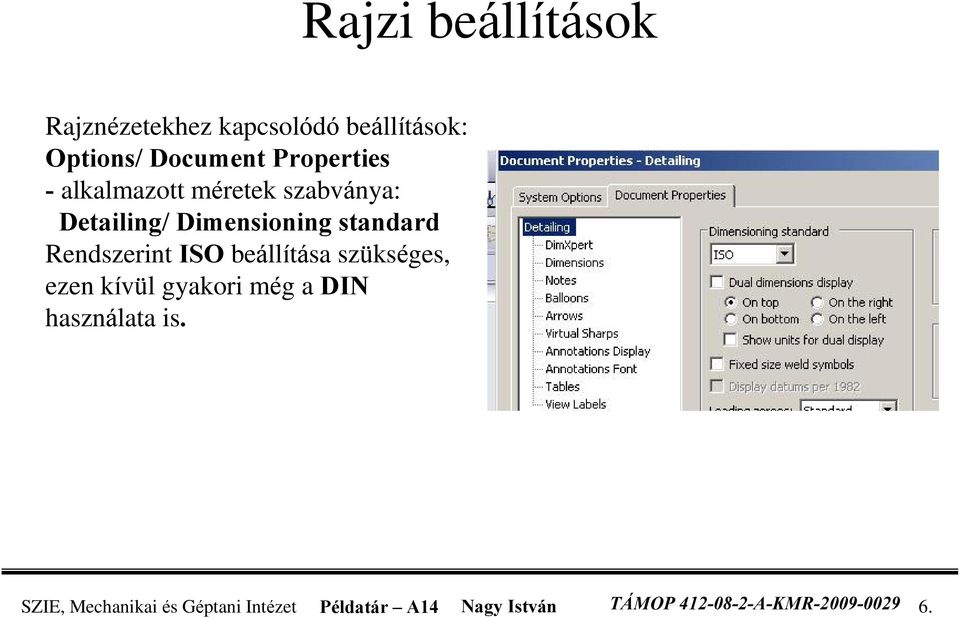

6 Rajzi beállítások Rajznézetekhez kapcsolódó beállítások: Options/ Document Properties - alkalmazott méretek szabványa: Detailing/ Dimensioning standard Rendszerint ISO beállítása szükséges, ezen kívül gyakori még a DIN használata is. SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

7 Rajzi beállítások -méretezés beállításai: Dimension menüben méretvonalak, méret nyíl típusa, szöveg elhelyezés, méretszámok megjelenítése (Precision nyomógomb) SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

8 Rajzi beállítások - méretnyilak méreteinek beállításai: Arrows menüben SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

9 Rajzi beállítások - Szöveg beállításai:annotations Font Beállítható a rajzon használható különféle információk betûtípusa, betûmérete, stb. SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

10 Rajz nézetek létrehozása A szükséges beállítások elvégzése után a rajz elõlnézetének létrehozása: - Model View indítása a nézet létrehozásához - Alkatrész megadása a Part/Assembly to Insert ablakban A browse használatával kijelölhetõ a rajzkészítéshez megnyitandó alkatrész. SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

11 Rajz nézetek létrehozása Az alkatrész kiválasztása után a Model View ablakban az elõlnézet készítéséhez szükséges beállítások elvégzése: - Orientation/ Standard views gombok használatával elõlnézeti kép beállítása Preview funkció bekapcsolásával megtekinthetõek az egyes gombokhoz tartozó nézetek. SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

12 Rajz nézetek létrehozása -Megjelenítés: Display Style Hidden lines Removed a leggyakoribb megjelenítési forma, ebben az esetben csak a kontúr vonalak láthatóak - méretarány beállítása: Scale 1:1 Az adott rajznak megfelelõ, de csak szabvány által engedélyezett méretarány használható (késõbb megváltoztatható) - Beállítások elvégzése után az elõlnézet elhelyezhetõ a rajzlapon További rajz nézetek a Projected View segítségével hozhatók létre. Alkalmazása során a mûszaki rajzi elõírások érvényesek. SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

13 Rajz nézetek létrehozása - Beállítások elvégzése után az elõlnézet elhelyezhetõ a rajzlapon További rajz nézetek a Projected View segítségével hozhatók létre. Alkalmazása során a mûszaki rajzi elõírások érvényesek. SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

14 Rajz nézetek létrehozása Metszeti ábrázolás használható ha az egyszerû nézeti képek nem alkalmasak egyes részletek egyértelmû ábrázolására: - Section View indítása, metszõsík rajzolása - metszeti nézet tulajdonságainak beállítása: - vetítés irányának megadása (flip direction segítségével állítható) - a metszeti nézet jelének megadása A metszet méretaránya a vetületi nézetek méretarányával azonos. SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

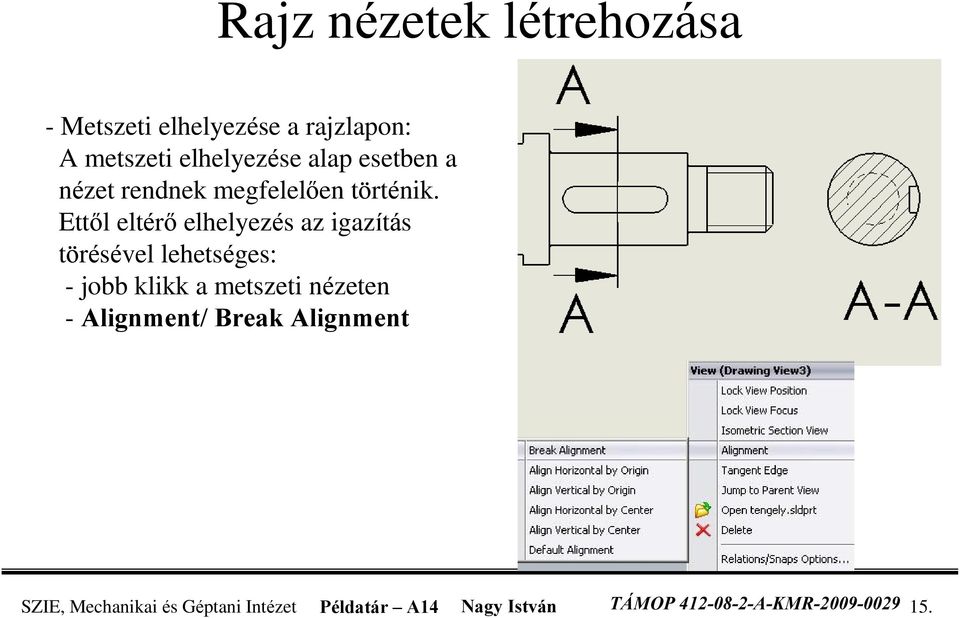

15 Rajz nézetek létrehozása - Metszeti elhelyezése a rajzlapon: A metszeti elhelyezése alap esetben a nézet rendnek megfelelõen történik. Ettõl eltérõ elhelyezés az igazítás törésével lehetséges: - jobb klikk a metszeti nézeten - Alignment/ Break Alignment SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

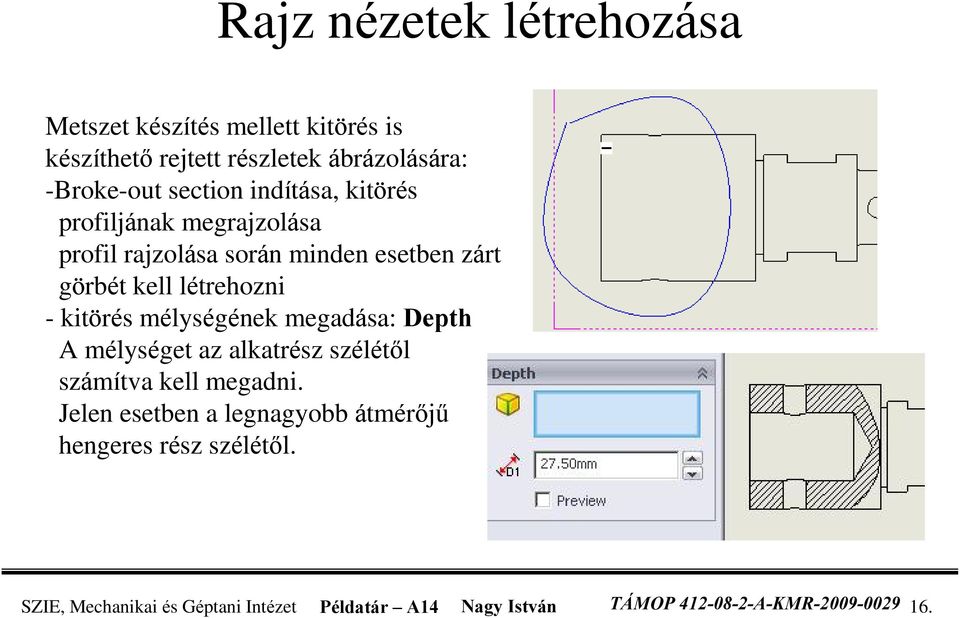

16 Rajz nézetek létrehozása Metszet készítés mellett kitörés is készíthetõ rejtett részletek ábrázolására: -Broke-out section indítása, kitörés profiljának megrajzolása profil rajzolása során minden esetben zárt görbét kell létrehozni - kitörés mélységének megadása: Depth A mélységet az alkatrész szélétõl számítva kell megadni. Jelen esetben a legnagyobb átmérõjû hengeres rész szélétõl. SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

17 Mérethálózat létrehozása Mûszaki rajz készítése során a mérethálózatot a mûszaki rajzi szabványok figyelembe vételével kell elkészíteni. - méretek elhelyezése : smart dimension Alkalmas hosszméretek, kör átmérõk, lekerekítési sugarak méretezésére. A rajz nézeteken a gyártáshoz szükséges összes méretet fel kell tüntetni A mérethálózat felépítése során a rajz túlhatározottságát kerülni kell! SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

18 Mérethálózat létrehozása Méretszámokhoz kötõdõ jelképek megadása: -Méret kijelölése -Dimension Text ablakban a szükséges elõ- és utótagok megadhatóak A méret tûrések megadására nem alkalmas! SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

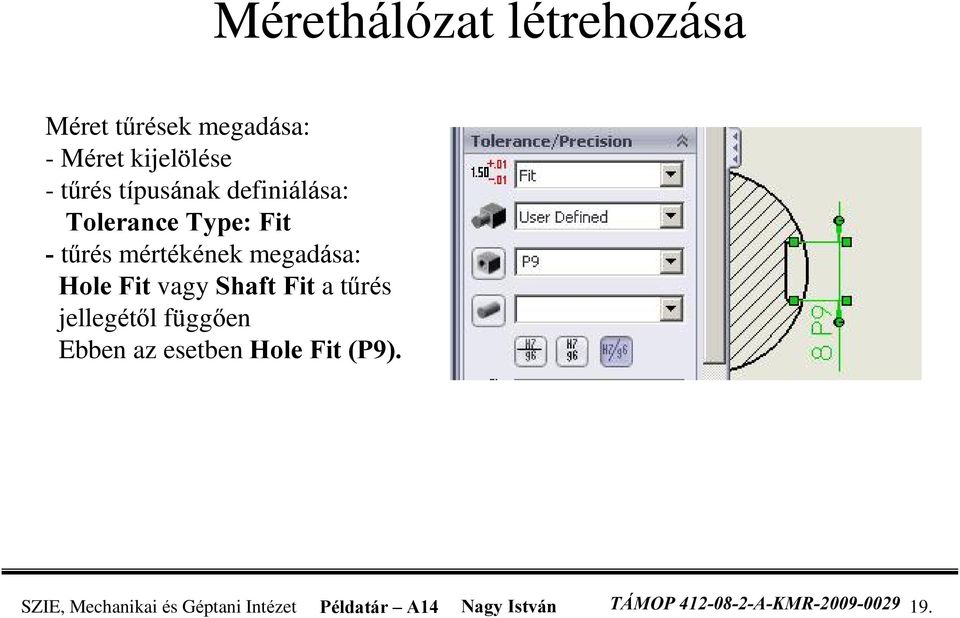

19 Mérethálózat létrehozása Méret tûrések megadása: - Méret kijelölése - tûrés típusának definiálása: Tolerance Type: Fit - tûrés mértékének megadása: Hole Fit vagy Shaft Fit a tûrés jellegétõl függõen Ebben az esetben Hole Fit (P9). SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

20 Egyéb rajzi elõírások A forgástestek és egyéb szimmetrikus alkatrészek esetén középvonalak és középpontok megadása szükséges: - középvonal létrehozása centerline használatával Ha rövid a középvonal a végeken lévõ fogók segítségével nyújtható - középpont létrehozása Center Mark használatával Az Options menüben kiválasztható a középpont típusa. SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR

21 Egyéb rajzi elõírások A mûszaki rajzokon elhelyezhetõek a gyártástehnológiát is befolyásoló felület minõségi jelek: - Surface Finish indítása - felület kijelölése - érdességi jel kiválasztása: Symbol - érdesség értékének megadása: 1,6 - egyéb jellemzõk definiálása SZIE, Mechanikai és Géptani Intézet Példatár A14 Nagy István TÁMOP A-KMR
