1 Smart TV box Q4 CPU: Quad Core, akár 1.6 GHz RAM: 2 GB, ROM: 8 GB flash memória Android Jelly Bean 4.2 Wi-Fi b/g/n + LAN RJ45 Infravörös távirányítás microsdhc memóriakártya támogatás Google Play 2.4 GHz vezeték nélküli billentyűzet és egér támogatása Felhasználói kézikönyv

2 Tisztelt Felhasználó, köszönjük, hogy az EVOLVEO Smart TV box Q4-et választotta. Biztosak vagyunk benne, hogy a készülék birtoklása rengeteg szórakozást és megelégedettséget fog Önnek és környezetének nyújtani. Bevezetés MIC/UPG Mikrofon/Upgrade microsdhc Memóriakártya olvasó USB 1/USB 2 host USB készülék DC 5 V Tápegység csatlakoztatása csatlakoztatásához USB slave PC csatlakoztatásához HDMI HDMI kimenet LAN 10/100 LAN, RJ-45 A/V OUT Kompozit AV kimenet Távirányító [01] Be/Kikapcsolás [06] Menü [07] Visszatérés a főképernyőre [02] Egér [08] Vissza [03] Némítás [09] Hangerősség [04] Kurzor gombok, a videó irányításához, a menü irányításához [10] Előző / Következő [05] Megerősít [14] Internet böngésző [15] YouTube 2

3 A főmenü ikonjai a. b. c. d. e. f. g. a. Vissza b. Kezdőlap c. A megnyitott alkalmazások aktuális listája d. A hangerősség csökkentése e. A hangerősség növelése f. A készülék kikapcsolása g. Az információs lista elrejtése Csatlakoztassa az Ön, új EVOLVEO Smart TV box Q4 készüléket az Ön TV készülékének a HDMI csatlakozásához. A készülék megfelelő használatához használja a gyári, 230 V-os tápforrást. Amennyiben a rendszer megfelelően elindult, kattintson a képernyő jobb felső sarkában megjelenő fehér téglalapra (melyet hat kisebb négyzet alkot), ennek segítségével megnyitja az Alkalmazások mappáját. Internet csatlakozás WiFi segítségével Kattintson a Beállítások ikonjára. Keresse a képernyő baloldalán a Vezeték nélküli csatlakozás & hálózat mappát, ezen belül WiFi lehetőséget. Ezután a jobb felső sarokban található ikon segítségével kapcsolja be a csatlakozást, várjon néhány másodpercet, és válassza ki az Önnek megfelelő vezeték nélküli hálózatot. Adja meg a kívánt biztonsági jelszót, majd a készülék csatlakozik az otthoni hálózathoz. Internet csatlakozás LAN segítségével Kattintson a Beállítások ikonjára. Válassza ki az Ethernet lehetőséget és kapcsolja be csatlakozást. Megjegyzés: Ezen készülék csatlakoztatása a WiFi hálózathoz a következő tényezőket figyelembe kell venni: a hétköznapi felhasználók által használt Access point (Hozzáférési pont) közvetlen látótávolságon belül kell lennie, vagy nem távolabb, mint 6 m. A készülékben használatos WiFi jelerősség mutatói csak jelzésértékűek, a megfelelő minőségű csatlakozáshoz csökkentse az Access point (Hozzáférési pont) és a készülék közti távolságot. Google Play Kattintson a Google Play alkalmazás ikonjára, ezután jelentkezzen be a saját Google fiókjába, amennyiben nem rendelkezik ilyennel, hozzon létre egyet Vezeték nélküli billentyűzet és egér csatlakoztatása Az EVOLVEO Smart TV box Q4 támogatja a 2.4 GHz-es vezeték nélküli csatlakozást, a vezeték nélküli egér és billentyűzet használatához. A 3

4 legegyszerűbb és legkényelmesebb használatot az EVOLVEO FlyMotion távirányító (nem része az alap kivitelnek) biztosítja Önnek. Alkalmazások A jobb felső sarokban kattintson az EVOLVEO Smart TV box Q4 kezdőlapjára. Itt megjelenik a készülékre feltelepített alkalmazások listája. A kívánt alkalmazást egy rövid kattintással indíthatja el. A kívánt alkalmazásról létrehozhat egy gyorsindító ikont a készülék kezdőlapjára. Egyszerűen nyomja meg, és tartsa lenyomva a kívánt alkalmazás ikonját, majd húzza a kezdőlapra (az egér segítségével). A kezdőképernyőről eltávolítani kívánt ikont egyszerűen húzza a kijelző felsőrészére, majd az Eltávolít ikonra. Megjegyzés: Az ehomemediacenter alkalmazás a DLNA csatlakozáshoz tartozik, a WiFiDisplay alkalmazás lehetővé teszi a Miracast technológiájú csatlakozást. A kezdőlapra a további lehetőségeket helyezheti el: Alkalmazások: Gyorsindító ikont hozzárendelhet alkalmazásokhoz, weblapokhoz, kedvenc kapcsolataihoz, térkép találatokhoz, Gmail névjegyzékhez, Lejátszási listához, stb. A gyorsindító ikon hozzárendelése függ a telepített alkalmazástól. Widgetek: Többféle mini alkalmazást (widget) is hozzáadhat a készük kezdőlapjához, mint pl.: óra widgetek, zenelejátszók, fényképkeretek, Google találatok, üzemidő kezelő, naptárak a közelgő események jelölésére, hírolvasók és időjárás widgetek. A widgeteket a Google Play alkalmazásboltból szerezheti be. Az EVOLVEO Smart TV box Q4 Android operációsrendszert használ, amely nincs teljes mértékben a TV kijelzőjére átültetve. Ebből kifolyólag az aktív tartalmat (Flash, Video, ActiveX, Java, stb.) használó weboldalak megjelenítése nem lehet tökéletes (alacsony felbontás), ill. némely Android alkalmazás telepítése nem lehetséges. Ezen adott szolgáltatásokért, a kijelzőn megjelenő Android menü teljes nyelvi fordításáért, ill. tartalmáért az EVOLVEO vállalat nem vállal felelősséget. Probléma megoldás Probléma A készüléket nem lehetséges bekapcsolni Nincs hang Nem működik a WiFi csatlakozás Megoldás Ellenőrizze, hogy a készülék megfelelően van-e csatlakoztatva a tápforráshoz, ill. a TV készülék HDMI csatlakozásához. Ellenőrizze, hogy az Android menüjében nem-e némította le a készüléket; lehetséges, hogy sérült a fájl, amit le szeretne játszani. Ellenőrizze a TV készülék hangerejét Ellenőrizze a WiFi routerét. Ellenőrizze, hogy engedélyezve van-e a WiFi csatlakozás a készülékén. Amennyiben a WiFi csatlakozási problémái továbbra is 4

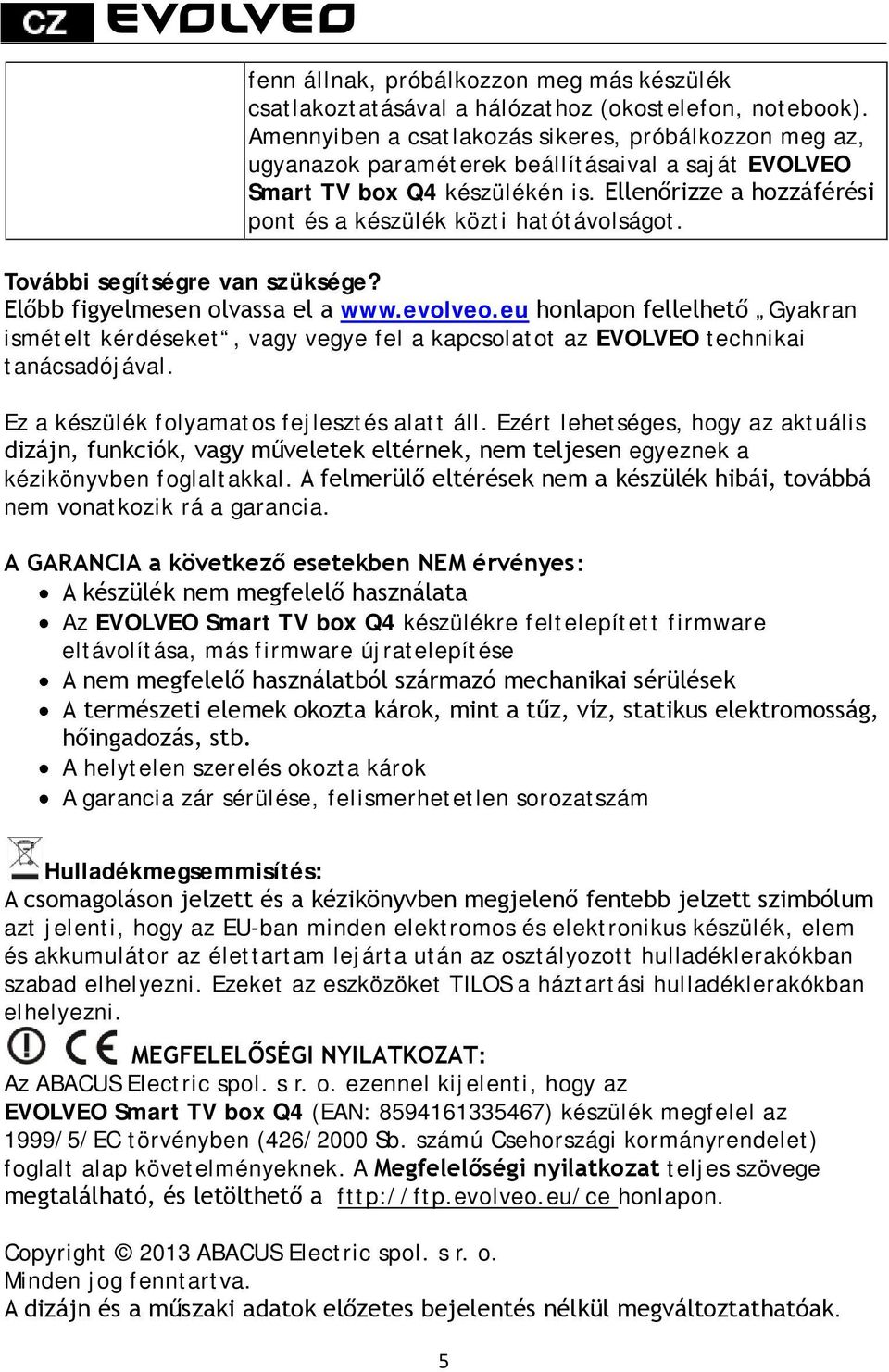

5 fenn állnak, próbálkozzon meg más készülék csatlakoztatásával a hálózathoz (okostelefon, notebook). Amennyiben a csatlakozás sikeres, próbálkozzon meg az, ugyanazok paraméterek beállításaival a saját EVOLVEO Smart TV box Q4 készülékén is. Ellenőrizze a hozzáférési pont és a készülék közti hatótávolságot. További segítségre van szüksége? Előbb figyelmesen olvassa el a honlapon fellelhető Gyakran ismételt kérdéseket, vagy vegye fel a kapcsolatot az EVOLVEO technikai tanácsadójával. Ez a készülék folyamatos fejlesztés alatt áll. Ezért lehetséges, hogy az aktuális dizájn, funkciók, vagy műveletek eltérnek, nem teljesen egyeznek a kézikönyvben foglaltakkal. A felmerülő eltérések nem a készülék hibái, továbbá nem vonatkozik rá a garancia. A GARANCIA a következő esetekben NEM érvényes: A készülék nem megfelelő használata Az EVOLVEO Smart TV box Q4 készülékre feltelepített firmware eltávolítása, más firmware újratelepítése A nem megfelelő használatból származó mechanikai sérülések A természeti elemek okozta károk, mint a tűz, víz, statikus elektromosság, hőingadozás, stb. A helytelen szerelés okozta károk A garancia zár sérülése, felismerhetetlen sorozatszám Hulladékmegsemmisítés: A csomagoláson jelzett és a kézikönyvben megjelenő fentebb jelzett szimbólum azt jelenti, hogy az EU-ban minden elektromos és elektronikus készülék, elem és akkumulátor az élettartam lejárta után az osztályozott hulladéklerakókban szabad elhelyezni. Ezeket az eszközöket TILOS a háztartási hulladéklerakókban elhelyezni. MEGFELELŐSÉGI NYILATKOZAT: Az ABACUS Electric spol. s r. o. ezennel kijelenti, hogy az EVOLVEO Smart TV box Q4 (EAN: ) készülék megfelel az 1999/5/EC törvényben (426/2000 Sb. számú Csehországi kormányrendelet) foglalt alap követelményeknek. A Megfelelőségi nyilatkozat teljes szövege megtalálható, és letölthető a fttp://ftp.evolveo.eu/ce honlapon. Copyright 2013 ABACUS Electric spol. s r. o. Minden jog fenntartva. A dizájn és a műszaki adatok előzetes bejelentés nélkül megváltoztathatóak. 5
