BESZERELÉSI ÉS BEKÖTÉSI KÉZIKÖNYV

Átírás

1 BESZERELÉSI ÉS BEKÖTÉSI KÉZIKÖNYV 1. BIZTONSÁGI ÓVINTÉZKEDÉSEK A szimbólumok jelentése Ez a kézikönyv szimbólumokkal és ikonokkal jelzi a beszerelési eljárás során felmerülő biztonsági óvintézkedéseket és kérdéseket. A beszerelés megkezdése előtt mindenképpen olvassa el és értse meg az összes óvintézkedést. Ez a szimbólum fontos kapcsolódó használati utasításokra hívja fel a felhasználó figyelmét. Az utasítások be nem tartása súlyos személyi sérülést vagy halált eredményezhet. Ez a szimbólum fontos kapcsolódó használati utasításokra hívja fel a felhasználó figyelmét. Az utasítások be nem tartása személyi sérülést vagy anyagi kárt eredményezhet. Használat előtt Ellenőrizze a beszereléshez használandó autóakkumulátor feszültségét. Az egység kizárólag 12 V DC tápfeszültségű autóakkumulátorokkal használható. A vezetékek lecsatlakoztatása előtt csatlakoztassa le az akkumulátor negatív kapcsát, ellenkező esetben áramütés vagy rövidzár okozta személyi sérülés következhet be. Autóakkumulátor Beszereléssel kapcsolatos óvintézkedések Amikor az egységet légzsákrendszerrel ellátott járműbe szereli, soha ne szerelje olyan helyre, ahol zavarhatja a légzsák működését. Ne szerelje be az egységet az alábbi helyekre: Olyan helyre, ahol zavarja a vezető kilátását vagy a vezető mozdulatait. Olyan helyre, ahol akadályozza a sebességváltót vagy a fékpedált. Olyan helyre, ahol veszélynek tenné ki az utasokat. Olyan helyre, ahol a rendszer instabil volna, vagy ahonnan lezuhanhatna. Ne szerelje be a rendszert az alábbi helyekre. Ellenkező esetben tűz, baleset vagy áramütés következhet be. Esőnek vagy pornak kitett helyre. Olyan helyre, ahol a rendszer instabil volna, vagy ahonnan lezuhanhatna. Ne szerelje be az egységet olyan helyre, ahol közvetlen napfénynek vagy hőnek van kitéve, illetve olyan helyre, ahonnan eltakarná a szellőzőnyílásokat vagy a fűtés nyílásait. Az antenna felszereléséhez olyan helyet válasszon, hogy az antenna elemei ne lógjanak túl a jármű elején, hátulján, illetve bal és jobb oldalán. Ha hozzáér egy gyalogoshoz, balesetet okozhat. A megfelelő szellőzés érdekében biztosítsa a szükséges minimális távolságot a készülék körül. Ne helyezzen nyílt lángforrást, például égő gyertyát a készülékre. Kizárólag mérsékelt éghajlaton használja a készüléket (trópusi éghajlaton ne). Beszereléssel kapcsolatos megjegyzések Mielőtt az egységet a járműbe szerelné, jegyezze fel a csövek, tartályok és elektromos vezetékek helyét. Ennek elmulasztása tüzet vagy működési hibát eredményezhet. Csak a mellékelt alkatrészeket használja. A megadottaktól különböző alkatrészek használata kárt okozhat. A jármű karosszériájába fúrt összes lyukat szilikonnal kell tömíteni. esetet okozhat, ha kipufogófüst vagy víz hatol a jármű belsejébe. Az egység beszerelésekor biztonságosan rögzítse az anyákat. Ha az anyák lazák, baleset vagy működési hiba következhet be. 56 NX505E

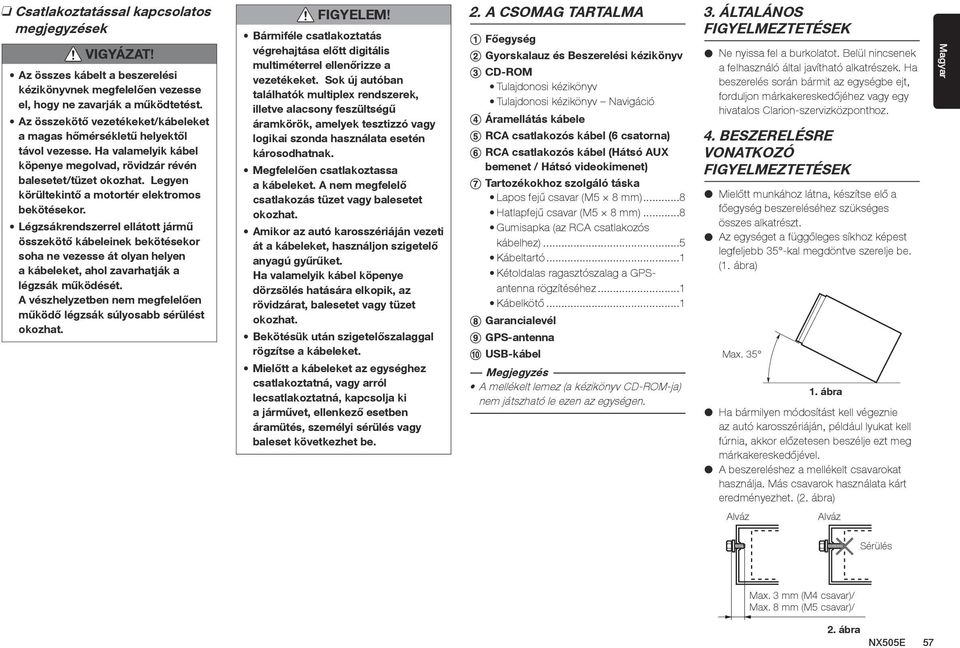

2 Csatlakoztatással kapcsolatos megjegyzések Az összes kábelt a beszerelési kézikönyvnek megfelelően vezesse el, hogy ne zavarják a működtetést. Az összekötő vezetékeket/kábeleket a magas hőmérsékletű helyektől távol vezesse. Ha valamelyik kábel köpenye megolvad, rövidzár révén balesetet/tüzet okozhat. Legyen körültekintő a motortér elektromos bekötésekor. Légzsákrendszerrel ellátott jármű összekötő kábeleinek bekötésekor soha ne vezesse át olyan helyen a kábeleket, ahol zavarhatják a légzsák működését. A vészhelyzetben nem megfelelően működő légzsák súlyosabb sérülést okozhat. Bármiféle csatlakoztatás végrehajtása előtt digitális multiméterrel ellenőrizze a vezetékeket. Sok új autóban találhatók multiplex rendszerek, illetve alacsony feszültségű áramkörök, amelyek tesztizzó vagy logikai szonda használata esetén károsodhatnak. Megfelelően csatlakoztassa a kábeleket. A nem megfelelő csatlakozás tüzet vagy balesetet okozhat. Amikor az autó karosszériáján vezeti át a kábeleket, használjon szigetelő anyagú gyűrűket. Ha valamelyik kábel köpenye dörzsölés hatására elkopik, az rövidzárat, balesetet vagy tüzet okozhat. Bekötésük után szigetelőszalaggal rögzítse a kábeleket. Mielőtt a kábeleket az egységhez csatlakoztatná, vagy arról lecsatlakoztatná, kapcsolja ki a járművet, ellenkező esetben áramütés, személyi sérülés vagy baleset következhet be. 2. A CSOMAG TARTALMA Főegység Gyorskalauz és Beszerelési kézikönyv CD-ROM Tulajdonosi kézikönyv Tulajdonosi kézikönyv Navigáció Áramellátás kábele RCA csatlakozós kábel (6 csatorna) RCA csatlakozós kábel (Hátsó AUX bemenet / Hátsó videokimenet) Tartozékokhoz szolgáló táska Lapos fejű csavar (M5 8 mm)...8 Hatlapfejű csavar (M5 8 mm)...8 Gumisapka (az RCA csatlakozós kábelhez)...5 Kábeltartó...1 Kétoldalas ragasztószalag a GPSantenna rögzítéséhez...1 Kábelkötő...1 Garancialevél GPS-antenna USB-kábel Megjegyzés A mellékelt lemez (a kézikönyv CD-ROM-ja) nem játszható le ezen az egységen. 3. ÁLTALÁNOS FIGYELMEZTETÉSEK Ne nyissa fel a burkolatot. Belül nincsenek a felhasználó által javítható alkatrészek. Ha beszerelés során bármit az egységbe ejt, forduljon márkakereskedőjéhez vagy egy hivatalos Clarion-szervizközponthoz. 4. BESZERELÉSRE VONATKOZÓ FIGYELMEZTETÉSEK Mielőtt munkához látna, készítse elő a főegység beszereléséhez szükséges összes alkatrészt. Az egységet a függőleges síkhoz képest legfeljebb 35 -kal megdöntve szerelje be. (1. ábra) Max ábra Ha bármilyen módosítást kell végeznie az autó karosszériáján, például lyukat kell fúrnia, akkor előzetesen beszélje ezt meg márkakereskedőjével. A beszereléshez a mellékelt csavarokat használja. Más csavarok használata kárt eredményezhet. (2. ábra) Magyar Alváz Alváz Sérülés Max. 3 mm (M4 csavar)/ Max. 8 mm (M5 csavar)/ 2. ábra NX505E 57

3 5. A FŐEGYSÉG BESZERELÉSE Az egység a műszerfalba történő rögzített beszerelésre lett tervezve. Amikor a főegységet NISSAN járműbe szereli, használja az egységhez mellékelt alkatrészeket, és kövesse a 3. ábra utasításait. Amikor a főegységet TOYOTA járműbe szereli, használja a járműhöz mellékelt alkatrészeket, és kövesse a 4. ábra utasításait. A bekötést a 10. szakaszban ismertetett módon hajtsa végre. 61. oldal Szerelje össze és rögzítse az egységet a műszerfalba, majd helyezze be az előlapot és a középső panelt. Szerelőcsavarokhoz szolgáló furatok (a főegység oldalnézete) NISSAN járműre A főegység beszerelése NISSAN járműbe Főegység 6 db távtartó (vastagság: 1 mm) TOYOTA járműre Szerelőkeret (1 pár a bal és a jobb oldalhoz) 3. ábra 6 db lapos fejű csavar (M5 x 8) (a főegységhez mellékelve) 58 NX505E

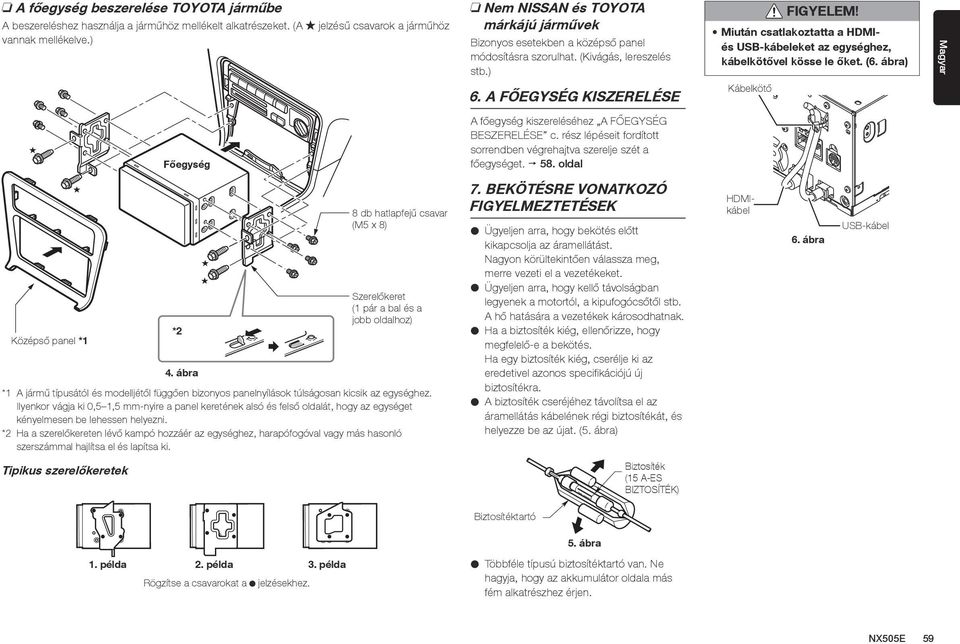

4 A főegység beszerelése TOYOTA járműbe A beszereléshez használja a járműhöz mellékelt alkatrészeket. (A vannak mellékelve.) jelzésű csavarok a járműhöz Nem NISSAN és TOYOTA márkájú járművek Bizonyos esetekben a középső panel módosításra szorulhat. (Kivágás, lereszelés stb.) 6. A FŐEGYSÉG KISZERELÉSE Miután csatlakoztatta a HDMIés USB-kábeleket az egységhez, kábelkötővel kösse le őket. (6. ábra) Kábelkötő Magyar Főegység A főegység kiszereléséhez A FŐEGYSÉG BESZERELÉSE c. rész lépéseit fordított sorrendben végrehajtva szerelje szét a főegységet. 58. oldal Középső panel *1 *2 4. ábra 8 db hatlapfejű csavar (M5 x 8) Szerelőkeret (1 pár a bal és a jobb oldalhoz) *1 A jármű típusától és modelljétől függően bizonyos panelnyílások túlságosan kicsik az egységhez. Ilyenkor vágja ki 0,5 1,5 mm-nyire a panel keretének alsó és felső oldalát, hogy az egységet kényelmesen be lehessen helyezni. *2 Ha a szerelőkereten lévő kampó hozzáér az egységhez, harapófogóval vagy más hasonló szerszámmal hajlítsa el és lapítsa ki. 7. BEKÖTÉSRE VONATKOZÓ FIGYELMEZTETÉSEK Ügyeljen arra, hogy bekötés előtt kikapcsolja az áramellátást. Nagyon körültekintően válassza meg, merre vezeti el a vezetékeket. Ügyeljen arra, hogy kellő távolságban legyenek a motortól, a kipufogócsőtől stb. A hő hatására a vezetékek károsodhatnak. Ha a biztosíték kiég, ellenőrizze, hogy megfelelő-e a bekötés. Ha egy biztosíték kiég, cserélje ki az eredetivel azonos specifikációjú új biztosítékra. A biztosíték cseréjéhez távolítsa el az áramellátás kábelének régi biztosítékát, és helyezze be az újat. (5. ábra) HDMIkábel 6. ábra USB-kábel Tipikus szerelőkeretek Biztosíték (15 A-ES BIZTOSÍTÉK) Biztosítéktartó 5. ábra 1. példa 2. példa 3. példa Rögzítse a csavarokat a jelzésekhez. Többféle típusú biztosítéktartó van. Ne hagyja, hogy az akkumulátor oldala más fém alkatrészhez érjen. NX505E 59

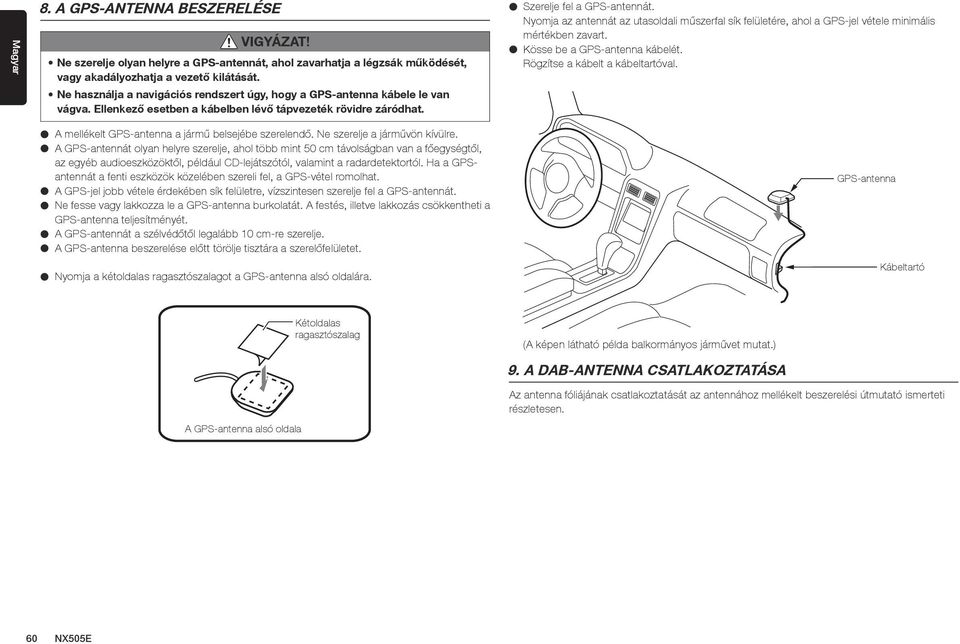

5 8. A GPS-ANTENNA BESZERELÉSE Ne szerelje olyan helyre a GPS-antennát, ahol zavarhatja a légzsák működését, vagy akadályozhatja a vezető kilátását. Ne használja a navigációs rendszert úgy, hogy a GPS-antenna kábele le van vágva. Ellenkező esetben a kábelben lévő tápvezeték rövidre záródhat. Szerelje fel a GPS-antennát. Nyomja az antennát az utasoldali műszerfal sík felületére, ahol a GPS-jel vétele minimális mértékben zavart. Kösse be a GPS-antenna kábelét. Rögzítse a kábelt a kábeltartóval. A mellékelt GPS-antenna a jármű belsejébe szerelendő. Ne szerelje a járművön kívülre. A GPS-antennát olyan helyre szerelje, ahol több mint 50 cm távolságban van a főegységtől, az egyéb audioeszközöktől, például CD-lejátszótól, valamint a radardetektortól. Ha a GPSantennát a fenti eszközök közelében szereli fel, a GPS-vétel romolhat. A GPS-jel jobb vétele érdekében sík felületre, vízszintesen szerelje fel a GPS-antennát. Ne fesse vagy lakkozza le a GPS-antenna burkolatát. A festés, illetve lakkozás csökkentheti a GPS-antenna teljesítményét. A GPS-antennát a szélvédőtől legalább 10 cm-re szerelje. A GPS-antenna beszerelése előtt törölje tisztára a szerelőfelületet. Nyomja a kétoldalas ragasztószalagot a GPS-antenna alsó oldalára. GPS-antenna Kábeltartó A GPS-antenna alsó oldala Kétoldalas ragasztószalag (A képen látható példa balkormányos járművet mutat.) 9. A DAB-ANTENNA CSATLAKOZTATÁSA Az antenna fóliájának csatlakoztatását az antennához mellékelt beszerelési útmutató ismerteti részletesen. 60 NX505E

6 10. VEZETÉKEK CSATLAKOZTATÁSA DAB-antenna (ZCP-133) Lásd a következő ábrát. Magyar Rádióantennaaljzat GPS-antennaaljzat Kormánykeréktávvezérlő Tolatókamera Szürke Fekete Szürke Fekete Lila USB-csatlakozó HDMI-kábel Sárga Sárga Mikrofon (külön kapható) Első audiokimenet Hátsó audiokimenet Mélysugárzó kimenet (MONO 2ch) videokimenet videobemenet vagy HDMI/MHL átalakítóadapter HDMI-átalakítókábel ipod/iphone Lightning digitális AV-adapter (az Apple Inc. gyártja) HDMI-kábel Android okostelefon Lightning kábel (az ipodhoz/ iphone-hoz mellékelve) * 30-pin csatlakozóval rendelkező eszköz a CCA- 750 kábellel csatlakoztatható. Sz. Leírás JOBB HÁTSÓ JOBB HÁTSÓ JOBB ELSŐ JOBB ELSŐ BAL ELSŐ BAL ELSŐ BAL HÁTSÓ BAL HÁTSÓ +12 V-OS FŐ ÁRAMELLÁTÁS (*1) Autóantenna VILÁGÍTÁS +12 V-OS TARTOZÉK (*1) FÖLD ISO-CSATLAKOZÓ Pótcsatlakozó (sárga) (fűzöld) Távvezérlő (kék/fehér) (*2) Hátrameneti fokozat (lila/fehér) *1 Bizonyos Volkswagen/Opel/Vauxhall járművekben szükséges lehet kicserélni a <<>> tartozékot és a fő áramellátás <<Sárga>> csatlakozását a memória túlterhelésének vagy elvesztésének elkerülése érdekében. *2 Amikor az egységet 1998-as vagy későbbi Volkswagen modellbe szereli, mindenképpen szakítsa meg a <<Távvezérlő>> kimenetét. Csatlakoztassa le a <<kék/fehér>> vezetéket, és szigetelje a vezeték elülső végeit. Elektromos átütés következhet be, ha nem csatlakoztatja le a vezetéket, vagy nem szigeteli elülső végeit. Fekete audiobemenet Külső erősítő Hátsó monitor A rögzítőfék vezetékének csatlakoztatását a következő leírás ismerteti. NX505E 61

7 A rögzítőfék vezetékének csatlakoztatása Csatlakoztassa a rögzítőfék lámpájának földelővezetékét a mérőpanelhez. A rögzítőfék lámpája földelővezetékének csatlakoztatása lehetővé teszi, hogy a rögzítőfék bekapcsolt állapotában Ön videoképeket nézzen. Amikor a rögzítőfék vezetéke nincs csatlakoztatva, a monitoron nem jelennek meg videoképek. lámpája + akkumulátorvezeték A mágnesszelep csatlakoztatása 1. Tolja be a vezetéket az ütközőig, és hajtsa vissza a nyíl irányába. 2. Vezesse át a rögzítőfék jelének vezetékét, és hajtsa vissza a nyíl irányába. Mágnesszelep jelének vezetéke jelének vezetéke jelének vezetéke vezetéke (fűzöld) Ütköző vezetéke (fűzöld) A tartozékok csatlakoztatása A jármű tolatókamerájának csatlakoztatása A jármű tolatókamerája az RCA csatlakozós kábellel az opcionális tolatókamera-bemeneti kábelhez (CCA-664) csatlakoztatható. A részleteket lásd a tolatókamera használatát ismertető lapon vagy kézikönyvben. Mindenképpen csatlakoztassa a hátrameneti fokozat vezetékét a jármű megfelelő csatlakozójához. Csatlakoztassa a tolatókamerát az RCA csatlakozós kábelhez ellenkező esetben a hátrameneti fokozat kapcsolásakor a képernyő feketére vált. 62 NX505E
