2 MARECHAL - IPARI CSATLAKOZÓK ÉS DEKONTAKTOROK ma - 700A / 12V V / IP54 - IP67 A MARECHAL-Ipari k 50 éve terjedtek el az egész világon és a legkülönbözobb ipari területeken alkalmazzák: gyártási üzemek minden területén, fémfeldolgozásban, öntödékben, bányákban föld alatt és föld felett, alagútépítésnél, élelmiszeriparban, vegyiparban, szennyvízelokészítésnél, kikötoberendezéseknél, légi és vasúti forgalom területén,... A termékek teljesítményspektruma ma-tól 700A-ig és 12V-tól 1000V-ig. MINOSÉGI TANUSÍTVÁNY Az ISV cég gyártja a MARECHAL minoségjelével ellátott ipari kat. A minoségmanagement megfelel a DIN EN ISO 9001:2000 vizsgának. Az ISV mint exportáló cég tagja a homlokérintkezo ipari gyártók nemzetközi egyesületének a BECMA-nak. Ez az egyesület minden termékre a világ minden táján biztosítja a nemzetközi standardot, garantálja a szabványok - és különösen a kisfeszültségu eloírások konformitását. INTEGRÁLT KAPCSOLÁS A MARECHAL-Dekontaktorok olyan ipari k, amelyek integrált kapcsoló funkcióval rendelkeznek, 250A-ig teher alatt szétkapcsolhatóak. Ezüst homloknyomó érintkezo szisztémával rendelkeznek. Ezen ipari knak a kezelése nagyon egyszeru. Minden erolködés nélkül egy gombnyomással megszakítható az áramkör, a nyugalmi állapotba pattan. nét lehet teher és feszültség nélkül, kis fordulattal a ból kivenni. Egy másféle kapcsoló felesleges, ugyanúgy, mint drága elektromos vagy mechanikai zárlat, a legtöbb esetben nélkülözheto. SZABVÁNYOK AMARECHAL-Dekontaktorok megfelelnek a nemzetközi szabványok eloírásainak: IEC/EN erosáramú ipari knak Kapcsolóképesség kategória AC22 / AC23, IEC/EN légkapcsolók szerint A legkeresettebb típusok minoségi bizonyítványai a világ irányadó vizsgaszerveitol származnak - VDE, UL, CSA... stb. A robbanásmentes MARECHAL-Dekontaktorok a következo vizsgáknak felelnek meg: ATEX 94/9/EC EN 50014/18/19 EN IEC / IEC/EN EGYSZERU ÉS BIZTOS KEZELÉS Dekontaktor MARECHAL összedugva. 1 3 A biztonságosan kiveheto, úgy, hogy negyed fordulattal balra (DS,DSN, DB), és a DN típusokat jobbra kell csavarni. Egyszeru gombnyomás a kioldó kapocsra, megszakad az áramkör, a nyugalmi helyre ugrik, ott bajonettzár tartja. 2 4 Most már a és a szakaszolva van, a feszültség alatti részeket még véletlenül sem lehet megérinteni, mert vagy a biztonsági forgótárcsa takarja el oket vagy IP4X (DB) vagy IP2X (DN) védelem akadályozza azt meg. 2

3 DEKONTAKTOROK ABSZOLÚT MEGBÍZHATÓSÁG, BIZTONSÁG, GAZDASÁGOSSÁG TELJES BIZTONSÁG HOMLOKÉRINTKEZO SZISZTÉMÁVAL Az áramátadás MARECHAL-Dekontaktorok esetében ezüstnikkel homlokérintkezovel történik, melyeknek nagyon kicsi az átmeneti ellenállásuk. Az ezüstnek nagyon jó a vezetoképessége s ez a tulajdonság az oxidáció után is megmarad több éven át intenzív használat alatt. A nyomórugóinak ereje a legintenzívebb használatnál is állandó marad, így nincs túlmelegedés, összeolvadás a érintkezoivel. Túlterhelés Ez az érintkezo szisztéma lehetové teszi, hogy a MARECHAL- Dekontaktorok az átfolyó áram névleges áramának 8-szorosával túlterhelhetok, mint pl. motorindításnál, 1 perc hoszszan túlterhelheto károsodás nélkül (lásd "Technikai jellemzok a túlterhelésnél" címu fejezetet). OPTIMÁLIS BIZTONSÁG AZ EMBER ÉS GÉP SZÁMÁRA Állandó érintkezo nyomóero érintkezo ezüst-nikkel érintkezo vékony réz fonott vezeték nyomórugó szorítøkapocs Kapcsolóképesség Hogy biztonsági követelményeknek megfeleljen és minden kockázatot kizárjon, sok területen az iparban a kat kombinálják kapcsolóval, vagy pl. MARECHAL-Dekontaktorokat használnak. Mivel kituno kapcsolóképességgel rendelkeznek, AC22/ AC23 az IEC/ EN nak megfeleloen. A Dekontaktorok 250A-ig biztonságosan teher alatt kapcsolhatók. A teher alatti kapcsolás egy gombnyomással történik. Ezután az áram megszakad még a kivétele elott. Ez a rendszer megakadályozza a fényív keletkezését és így a használónak teljes biztonságot nyújt. Csatlakozó kapocs lazítóvédelemmel A szorítøkapocs konstans, eros vezeték összeszorítását, a rugózott lazítóvédelem garantálja. szorítócsavar vezetékmetszet szakasz 1: szakasz 2: metszett kapocstest acélgyurü Biztonsági forgótárcsa Ez egy egyedüli szabadalmaztatott biztonsági rendszer, amely két forgótárcsából áll és megakadályoz minden érintkezést a feszültség alatt álló részeivel a kivétele után. Összetéveszthetetlenség és kódolás A MARECHAL-Dekontaktoroknak 24 különbözo kódpozíciójuk van és így egy téves dugaszolást más feszültségu készülékkel vagy egy más alkalmazást kizár. A földeloérintkezo a Dekontaktor közepében van és így egy téves dugaszolás a fázisérintkezovel nem lehetséges. Dugaszolásnál eloször a földelés érintkezoi zárnak, a szakításnál utoljára nyitnak, így mindig adott egy biztos földelés összekötés. 3

4 gombnyomással szétkapcsolható Robusztus foglalat A robusztus fémburkolat vagy üvegszállal erosített poliészter mechanikai szilárdságot biztosít (ütések, felmelegedések, kémiai hatások ) és minden nehéz környezetben használható. Rugalmasság a magasabb produktivitásért Motorok, melyekre MARECHAL-Dekontaktorokat szereltek, mindig a legnagyobb biztonságban eltávolíthatók. Egy gombnyomás megszakítja az áramot, a motor viheto a javítómuhelybe, vagyis gyorsan kicserélheto. Ez a megoldás sokkal biztonságosabb, gyorsabb mint egy fixen bekötött motor feloldása. Ha a termelés 1 percre leáll, máris pénzbe kerül. Különösen akkor, ha egy munkafolyamat többször is megszakad. Az új motor csatlakoztatása MARECHAL-Dekontaktorral a legrövidebb ideig tart. Tehát könnyen belátható, hogy a MARECHAL-Dekontaktorok megkönnyítik a villanyszerelést, biztonságosak és csökkentik a kiadásokat. Összeépítési szisztéma GAZDASÁGI SZEMPONTOK fali AMARECHAL-Dekontaktorok nagyon hasznosak és kifizetodok. BEÉPÍTHETO DUGALJ fali Ezek egyben ipari k és kapcsolók is. lengo A MARECHAL szerkezetszisztémája úgy van megtervezve, hogy egy jal 3NF három használható: 1NF, 3F és 3NF. Ezáltal kevesebb ra van szükség és így a villanyszerelés olcsóbb lesz. BEÉPÍTHETO DUGVILLA lengo Teljesítményüknek köszönhetoen a MARECHAL-Dekontaktoroknak nincs szükségük drága kiegészíto szerelvényekre, mint pl. reteszelésre irányító vezetékre vagy egy kapcsolókombinációra. Két alapelembol kiindulva ( és ) és még 3 kiegészíto részt veszünk (t, falit, t), akkor ezekkel 8 MARECHAL-Dekontaktor összeépített formát lehet összeállítani. Tehát így lehet ezekbol a meghatározott építoelemekbol a kívánt kat összeállítani. Minden összeépíto rész egyedei részek, érintkezok is, mint pótalkatrészek, szállíthatók. 4

5 TECHNIKAI JELLEMZÖK A TÚLTERHELÉSNÉL A knak az ipari szereléseknél meg kell felelni a túlterhelés követelményeinek, melyek az egyszeru használatban, (motor indításnál) vagy nem terv szerinti behatásoknál fordulnak elo. Csúcsértékét a keletkezett felmelegedés levezetésére való képessége határozza meg. Az IEC/EN szabványában a minimális felmelegedést 50 K-ben jelölték meg. Minél nagyobb az idokonstans, annál több ido kell ahhoz, hogy a elérje a kiegyenlíto hofokát. Ebbol lehet arra következtetni, ha egy idokonstansa magas, az nagyobb, rövid ideju túlterhelést, túlmelegedés nélkül bír ki. Ilyen szerkesztésmód és átmeneti ellenállás jellemzo a MARECHAL-termékekre, mert az idokonstansuk magas. I.) HOEMELKEDÉS A felmelegedés az érintkezok átmeneti ellenállásaitól függ, melyek a kban vannak: kapocsainál érintkezo felület a és a között a kapocsainál A felmelegedés az áramero négyzetéhez arányos. PÉLDA: DS-GYÁRTÁSI SOROZAT IDOKONSTANSAI Típus Idokonstans (perc) DS1 17 DS3 29 DS6 35 DS9 53 DS2 60 Ha egy ipari t egy "I" árammal terhelnek, akkor a kapcsok és az érintkezok egy kiegyenlítofokot vesznek fel. Ez egyben az érintkezok összes ellenállásától függ, de a termék jellegzetes tulajdonságaitól is. Az alábbi felmelegedés diagram a termék idokonstansát O mutatja. Ez 63%-nál éri el a max. felmelegedési értéket. Két nak különbözo konstrukcióban a felmelegedési értéke különbözo, még akkor is, ha a névleges értékük megegyezik. DS-DEKONTAKTOROK FELMELEGEDÉSE ( C -BAN) Típus Áramero 440V tényleges Felmelegedés feszültségnél DS1 30A 30 C DS3 50A 35 C DS6 90A 35 C DS9 150A 38 C DS2 250A 47 C FELMELEGEDÉSI DIAGRAM PÉLDÁJA: II.) A TÚLTREHELÉS FELTÉTELEI II.1) A MEGENGEDHETO TÚLTEHER E A rövid ideju túlteher keletkezésének egyik oka a motor indítása. Emax indítási mód I névl. -re használt tényezo 3 Emax közvetlen csillag háromszög 5-7-szer 2,5-szer t AMARECHAL-Dekontaktoroknál olyan magas az idokonstans O, hogy a névleges árameronek a 8-szorosát 1 percig elbírják anélkül, hogy az IEC/EN megállapított max. hoemelkedést 50 Kelvinnel túlszárnyalják. 5

6 II.2) A HOEMELKEDÉS KISZÁMÍTÁSA Példa a DS6 Dekontaktornál: Adottak: Terhelés: 90A Terhelés ido: 35 perc Hoemelkedés: 35K III. RÖVIDZÁRLATOSSÁG A DUGASZOLÁSNÁL A MARECHAL-Dekontaktoroknál, amikor a kontaktusok homlokérinkezoi elérik egymást, vagy amikor a bekapcsolódik, az érintkezo felületek mindig tiszták. Az áram szabadon folyik, az utána kapcsolt biztosítók, vagy a kapcsolók muködését nem korlátozza. Akkor mennyi a hoemelkedés az egyperces 450A túlterhelésnél? Hokiegyenlítés 450A-nál: x 875K perc után a felmelegedés: x (1- ) 25K e 1/35 Ez az érték elhanyagolható. 1 perces 630A túlterhelésnél a hoemelkedése 49,1K. IV. VILLAMOS ÉS MECHANIKAI TERHELHETOSÉG Az IEC/EN szabványában meghatározták az ipari k minimális teljesítoképességének alapját. A gyakorlatban azonban sokszor nagyobbak a követelmények. A MARECHAL-Ipari kat nagyon nagyra becsülik, mert a normákat messze túlszárnyalják. A következo táblázat a MARECHAL-Dekontaktorok terhelhetoségi teszteredményeit mutatja, melyeket az IEC/EN alapján állítottak össze: IEC/EN KÖVETELMÉNYEI A MARECHAL-DEKONTAKTOROK TELJESÍTMÉNYE ÁRAMERO AMPERBEN DUGASZOLÁS GYAKORISÁGA VIZSGÁLÓ ÁRAM VIZSGÁLÓ FESZÜLTSÉG TELJESÍTMÉNY FAKTOR ÁRAMERO AMPERBEN DUGASZOLÁS GYAKORISÁGA VIZSGÁLÓ ÁRAM VIZSGÁLÓ FESZÜLTSÉG TELJESÍTMÉNY FAKTOR és ,25 1,1 16 (DSN1) 50 és > , és ,25 1,1 32 (DSN3) 50 és > , és ,25 1,1 63 (DSN6) 50 és > , és 250 1,25 1,1 0,7 0,7 150 (DS9) 50 és >3000 1,5 1,1 0,7 0, és 125 1,25 1,1 0,8 0,8 250 (DS2) 50 és >500 1,25 1,1 0,8 0,8 6

7 kapcsolható k IEC/EN szerint gombnyomással megszakíthatók kapcsolóképessége IEC/EN AC22/AC23 szerint nagyon kompakt alakításúak burkolata üvegszállal erosített polieszter ellenállóképes az UV-sugárzás, kémiai behatások és az ütések ellen 24 pozicióra kódolhatók ezüst homlokérintkezok érintkezovédelem a forgó biztonsági tárcsával többérintkezos kivitel 37 érintkezoig DSN Dekontaktorok 16A - 63A 690 V-ig AC és 250V-ig DC IP 66/67 ALAPELEMEK A/V kontakt-betelepítés 16-20A / 230V 16-20A / 400V 32A / 230V 63A / 230V 1NF 3NF 1NF 3NF 3NF 2 seg.érintk. 1NF 3NF 3NF 2 seg.érintk. 3NF 4 seg.érintk. érdeklodés szerínt más feszültségek (690V-ig), más érintkezo kombinációk, sokpólusúak, 37 érintkezoig 16-20A / 230V 16-20A / 400V 32A / 230V 63A / 230V 1NF 3NF 1NF 3NF 3NF 2 seg.érintk. 1NF 3NF 3NF 2 seg.érintk. 3NF 4 seg.érintk. érdeklodés szerínt más feszültségek (690V-ig), más érintkezo kombinációk, sokpólusúak, 37 érintkezoig A/V kontakt-betelepítés fali fali lengo lengo SZERELVÉNYRÉSZEK 30, muanyag -modul 70, muanyag 16-20A / M25 32A / M25 63A / M A A A A 32A 63A 51-AA BA CA058 modullal 70, fém 63A / M A , muanyag -modul 70, muanyag 70, fém 16-20A 32A 63A 61-1A A A A 32A 63A 51-AA BA CA757 63A 87-3A087 alap- / Ø mm -"Flowerpot" 16-20A / A / A / A A A A / M25 32A / M25 63A / M A253-25P 61-3A253-25P 61-6A253-32P tartós terhelés DSN1 20A DSN3 32A DSN6 63A kapcsolóteljesítmény max. vezetékkeresztmetszet mm 2 -ben 440V 500V 690V hajlékony merev segédérintkezo 2 0A 16A 2,5 4 32A 32A 32A A 63A 63A ,5 készülékek max árammal / max. feszültséggel érdeklodés szerint hívásra 7

8 kapcsolható k IEC/EN szerint gombnyomással megszakíthatók DS kapcsolóképessége IEC/EN AC22 szerint DECONTACTORS TM kompakt alakításúak fémburkolatú (150A-ig muanyagburkolat, üvegszállal erositett polieszter) 24 pozicióra kódolhatók ezüst homlokérintkezok érintkezovédelem a forgó biztonsági tárcsával Dekontaktorok 63A - 250A (16A - 50A kérésre) 690 V-ig AC és 250V-ig DC IP 54 (lehetséges IP 66/67) ALAPELEMEK A/V kontakt-betelepítés 63-90A / 230V 63-90A / 400V 63-90A / 400V A / 230V A / 400V A / 400V 250A / 230V 250A / 400V 250A / 400V 1NF 3F 3NF 1NF 3F 3NF 1NF 3F 3NF érdeklodés szerint muanyagburkolattal (150A-ig), segédérintkezovel 63-90A / 230V 63-90A / 400V 63-90A / 400V A / 230V A / 400V A / 400V 250A / 230V 250A / 400V 250A / 400V 1NF 3F 3NF 1NF 3F 3NF 1NF 3F 3NF érdeklodés szerint muanyagburkolattal (150A-ig), segédérintkezovel A/V kontakt-betelepítés fali fali lengo lengo SZERELVÉNYRÉSZEK 20, fém 60, fém modullal 70, fém 63-90A / M A / M A A053-50M 250A / M A053-63M 63-90A / M A / M A A (30 / 60 ), fém 70, fém összehúzó és tartószerkezet nemesacélból 63-90A (30 ) A (30 ) 250A (60 ) gumi / Ø mm 39-6A A A A A fém 87-6A A087 összehúzó és tartószerkezet (on): A 250A tartólap (dugvillán): A 250A 39-9A A A A A / A / A / A A A A / M A / M50 250A / A953-40M 31-9A953-50M 39-2A915 8 tartós terhelés DS1 DS3 DS6 DS9 DS2 30A 50A 90A 150A 250A kapcsolóteljesítmény max. vezetékkeresztmetszet mm 2 -ben 440V 500V 690V hajlékony merev segédérintkezo 30A 25A 16A A 40A 32A A 75A 63A ,5 150A 125A 90A ,5 250A 200A 150A ,5 készülékek max árammal / max. feszültséggel érdeklodés szerint hívásra

9 ipari k DIN VDE 0627 szerint nem teher alatt kapcsolhatóak fémburkolat DS2 és DS4-nél (200A és 400A) DS4 (400A) nemesacélból ezüst homlokérintkezok érintkezésvédelem a forgó biztonsági tárcsával összehúzó és tartószerkezet nemesacélból: szabványos a DS4 (400A)-nál opciós a DS-nél 200A-ig (lásd DS 63A - 250A fejezetet) DS muanyagburkolat DS9-nél (100A) DECONTACTORS TM 1000 V-ig 100A - 400A 1000 V-ig IP 54 (lehetséges: IP 66/67) ALAPELEMEK A/V kontakt-betelepítés 100A / 1000V 200A / 1000V 200A / 1000V 400A / 1000V 3F2 seg.érintk. 3F2 seg.érintk. 3NF2 seg.érintk. 3F2 seg.érintk. 3F2 seg.érintk N N fali fali lengo A/V kontakt-betelepítés 100A / 1000V 200A / 1000V 200A / 1000V 400A / 1000V 3F2 seg.érintk. 3F2 seg.érintk. 3NF2 seg.érintk. 3F2 seg.érintk. 3F2 seg.érintk N N lengo SZERELVÉNYRÉSZEK 20, fém 60, fém 20, nemesacél V2A 100A 100A / M40 / M A A A / M A053-63M 200A / A / A025-XX"(*) 39-4A025-XX"(*) 60, fém 100A 200A 400A 39-9A A A A (*) XX" kábelátméro szerint a következo végszámokkal pótolni: mm 20" mm 25" mm 30" gumi / Ø mm 100A / A fém / Ø mm 200A / A / A A915-XX(*) (*) XX kábelátméro szerint a következo végszámokkal pótolni: mm mm mm mm 73 tartós terhelés DS9 DS2 DS4 100A 200A 400A max. vezetékkeresztmetszet mm 2 -ben hajlékony merev segédérintkezo , , ,5 9

10 kapcsolható k IEC/EN szerint gombnyomással megszakíthatók DN kapcsolóképessége IEC/EN AC22 szerint DECONTACTORS TM robusztus fémburkolatúak 16 pozicióra kódolhatók ezüst homlokérintkezok többérintkezos kivitel 20 érintkezoig kérésre hoállókivitelek 130 C-ig Dekontaktorok 10A - 90A 500V-ig AC és 130V DC-ig IP 54 (lehetséges: IP 67) ALAPELEMEK A/V kontakt-betelepítés 16-30A / 230V 16-30A / 400V 32-50A / 230V 32-50A / 400V 63-90A / 230V 63-90A / 400V 1NF 3NF 1NF 3NF 1NF 3NF érdeklodés szerínt más feszültségek (500V-ig), más érintkezo kombinációk, sokpólusúak, 20 érintkezoig 16-30A / 230V 16-30A / 400V 32-50A / 230V 32-50A / 400V 63-90A / 230V 63-90A / 400V 1NF 3NF 1NF 3NF 1NF 3NF érdeklodés szerínt más feszültségek (500V-ig), más érintkezo kombinációk, sokpólusúak, 20 érintkezoig A/V kontakt-betelepítés fali fali lengo lengo SZERELVÉNYRÉSZEK 20, fém 16-30A / M A / M A / M A A A modullal 70, fém 16-30A / M A / M A / M A / M A A A A , fém 16-30A 32-50A 63-90A 19-1A A A027 70, fém 16-30A 32-50A 63-90A 87-3A A A087 alap /kivítel/bemenet/ø mm 16-30A / muanyag / 8-32 mm 32-50A / muanyag / mm 19-1A A A / gumi / mm 19-6A fém 16-30A / M A / M A / M A953-25M 19-3A953-32M 19-6A953-40M gumi 16-30A / mm 32-50A / mm 63-90A / mm 19-1A A A tartós terhelés kapcsolóteljesítmény DN1 DN3 DN6 30A 50A 90A max. vezetékkeresztmetszet mm 2 -ben 440V 500V hajlékony merev 30A 16A A 32A A 63A készülékek max árammal / max. feszültséggel érdeklodés szerint hívásra

11 ipari k IEC/EN szerint nagyon kompakt alakításúak SPS-jelzés átadható 16 pozicióra kódolhatóak ezüst homlokérintkezok hoálló fémkivitelek: PN HT 185 C-ig PN Teflon 240 C-ig PN fém - vagy muanyagburkolatúak DECONTACTORS TM IPARI CSATLAKOZÓK ma - 30A 500V-ig AC és 130V-ig DC IP 66 és IP 67 PN hoálló: IP 54 ALAPELEMEK A/V kontakt-betelepítés PN muanyag: ma-30a / 230V ma-30a / 400V PN fém: ma-30a / 230V ma-30a / 400V PN HT 185 C: ma-30a / 230V ma-30a / 400V PN Teflon 240 C: ma-30a / 230V ma-30a / 400V 1NF 3NF 1NF 3NF 1NF 3NF 1NF 3NF 01-N N N N érdeklodés esetén több kombinácíó (12 érintkezoig), más feszültségek (500V-ig) A/V kontakt-betelepítés PN muanyag: ma-30a / 230V ma-30a / 400V PN fém: ma-30a / 230V ma-30a / 400V PN HT 185 C: ma-30a / 230V ma-30a / 400V PN Teflon 240 C: ma-30a / 230V ma-30a / 400V 1NF 3NF 1NF 3NF 1NF 3NF 1NF 3NF 01-N N N N8017 érdeklodés esetén több kombinácíó (12 érintkezoig), más feszültségek (500V-ig) fali fali lengo lengo SZERELVÉNYRÉSZEK (PN-standard) kivítel / bemenet muanyag / M20 muanyag / M25 fém / M20 fém / M25 01-NA NA NA NA , fém (PN HT 185 C és PN Teflon 240 C) kivítel / bemenet egyenes / M20 egyenes / M25 szögletes / M20 09-NA NA NA (PN-standard) kivítel muanyag fém 01-NA NA027, fém (PN HT 185 C és PN Teflon 240 C) 09-NA027 egyenes (PN-standard) kivítel / bemenet muanyag / 8-15 mm muanyag / M25 01-NA NA253-25P fém / M20 09-NA953-20M fém / M25 09-NA953-25M szögletes (PN-standard) kivítel / bemenet muanyag / 8-17 mm 01-NA313, fém (PN HT 185 C és PN Teflon 240 C) bemenet 7-13 mm 9-17 mm 09-NA916-20M 09-NA916-25M tartós terhelés max. vezetékkeresztmetszet mm 2 -ben 440V 500V hajlékony merev PN 30A 20A 6 10 PN HT 185 C 30A 20A 6 10 PN TEFLON 240 C 30A 20A

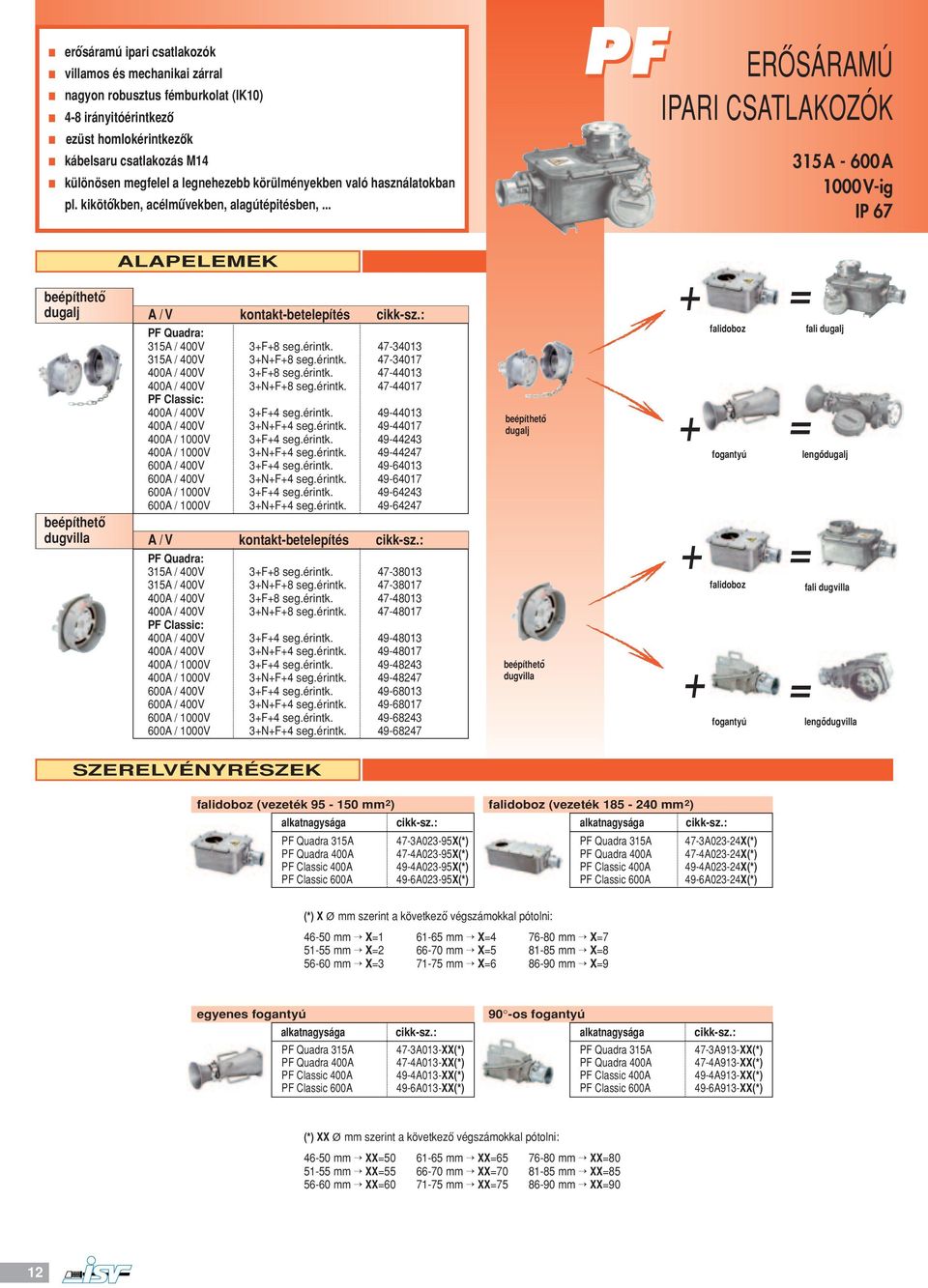

12 erosáramú ipari k villamos és mechanikai zárral PF nagyon robusztus fémburkolat (IK10) DECONTACTORS TM 4-8 irányitóérintkezo ezüst homlokérintkezok kábelsaru csatlakozás M14 különösen megfelel a legnehezebb körülményekben való használatokban pl. kikötokben, acélmuvekben, alagútépitésben,... EROSÁRAMÚ IPARI CSATLAKOZÓK 315A - 600A 1000 V-ig IP 67 ALAPELEMEK A/V kontakt-betelepítés PF Quadra: 315A / 400V 315A / 400V PF Classic: 400A / 1000V 400A / 1000V 600A / 400V 600A / 400V 600A / 1000V 600A / 1000V PF Quadra: 315A / 400V 315A / 400V PF Classic: 400A / 1000V 400A / 1000V 600A / 400V 600A / 400V 600A / 1000V 600A / 1000V 3F8 seg.érintk. 3NF8 seg.érintk. 3F8 seg.érintk. 3NF8 seg.érintk. 3F4 seg.érintk. 3NF4 seg.érintk. 3F4 seg.érintk. 3NF4 seg.érintk. 3F4 seg.érintk. 3NF4 seg.érintk. 3F4 seg.érintk. 3NF4 seg.érintk. 3F8 seg.érintk. 3NF8 seg.érintk. 3F8 seg.érintk. 3NF8 seg.érintk. 3F4 seg.érintk. 3NF4 seg.érintk. 3F4 seg.érintk. 3NF4 seg.érintk. 3F4 seg.érintk. 3NF4 seg.érintk. 3F4 seg.érintk. 3NF4 seg.érintk A/V kontakt-betelepítés fali lengo lengo SZERELVÉNYRÉSZEK (vezeték mm 2 ) PF Quadra 315A PF Quadra 400A PF Classic 400A PF Classic 600A 47-3A023-95X(*) 47-4A023-95X(*) 49-4A023-95X(*) 49-6A023-95X(*) (vezeték mm 2 ) PF Quadra 315A PF Quadra 400A PF Classic 400A PF Classic 600A 47-3A023-24X(*) 47-4A023-24X(*) 49-4A023-24X(*) 49-6A023-24X(*) (*) X Ø mm szerint a következo végszámokkal pótolni: mm X mm X mm X mm X mm X mm X mm X mm X mm X9 egyenes PF Quadra 315A PF Quadra 400A PF Classic 400A PF Classic 600A 47-3A013-XX(*) 47-4A013-XX(*) 49-4A013-XX(*) 49-6A013-XX(*) 90 -os PF Quadra 315A PF Quadra 400A PF Classic 400A PF Classic 600A 47-3A913-XX(*) 47-4A913-XX(*) 49-4A913-XX(*) 49-6A913-XX(*) (*) XX Ø mm szerint a következo végszámokkal pótolni: mm XX mm XX mm XX mm XX mm XX mm XX mm XX mm XX mm XX90 12

13 7 érintkezos ipari irányitóérintkezovel kiegészített kivítel DECONTACTORS TM megfelel az IEC/EN nek ezüst homlokérintkezok DN és DS: védelem IP 54 (lehetséges IP 67) PN: védelem IP 66 és IP 67 CSILLAGHÁROMSZÖG IPARI CSATLAKOZÓK 16A - 150A 500V-ig AC IP 54 - IP 67 ALAPELEMEK gyártási sorozat A/V kontakt-betelepítés muanyag: PN7C ma-30a / 500V 6F 01-P4061 DS7C A / 400V 6F DS7C A / 400V 6F2 seg.érintk DS7C A / 400V 6F3 seg.érintk fém: PN7C ma-30a / 400V 6F 09-P4061 DN9C 16A / 400V 6F DN9C 16A / 400V 6F2 seg.érintk DS7C A / 400V 6F DS7C A / 400V 6F 2 seg.érintk DS7C A / 400V 6F 3 seg.érintk DN7C A / 400V 6F DS7C A / 500V 6F gyártási sorozat A/V kontakt-betelepítés muanyag: PN7C ma-30a / 500V 6F 01-P8061 DS7C A / 400V 6F DS7C A / 400V 6F2 seg.érintk DS7C A / 400V 6F3 seg.érintk fém: PN7C ma-30a / 400V 6F 09-P8061 DN9C 16A / 400V 6F DN9C 16A / 400V 6F2 seg.érintk DS7C A / 400V 6F DS7C A / 400V 6F 2 seg.érintk DS7C A / 400V 6F 3 seg.érintk DN7C A / 400V 6F DS7C A / 500V 6F fali fali lengo lengo SZERELVÉNYRÉSZEK ok gyártási sorozat / kivítel / <) / bemenet PN7C / muanyag / egyenes / M20 PN7C / muanyag / egyenes / M25 PN7C / fém / egyenes / M20 PN7C / fém / egyenes / M25 01-NA NA NA NA gyártási sorozat / kivítel / <) / bemenet DN9C / fém / 20 / M25 DN9C / fém / 70 / M25 DN9C / fém / 70 / M32 DN7C6 / fém / 20 / M40 DN7C6 / fém / 70 / M A A A A A gyártási sorozat / kivítel / <) / bemenet DS7C3 / muanyag / 30 / M40 DS7C3 / fém / 20 / M32 DS7C3 / fém / 20 / M40 DS7C9 / fém / 60 / M63 DS7C9 / fém / 60 / 2,5" 31-6A A A A053-63M 39-2A ek gyártási sorozat / kivítel / <) PN7C / muanyag / 30 PN7C / fém / NA NA027 gyártási sorozat / kivítel / <) DN9C / fém / 30 DN9C / fém / 70 DN7C6 / fém / 30 DN7C6 / fém / A A A A087 gyártási sorozat / kivítel / <) DS7C3 / muanyag / 30 DS7C3 / fém / 30 DS7C3 / fém / 70 DS7C9 / fém / A A A A027 k gyártási sorozat / kivítel / bemenet PN7C / muanyag / 8-15 mm PN7C / muanyag / M25 PN7C / fém / M25 01-NA NA253-25P 09-NA953-25M gyártási sorozat / kivítel / bemenet gyártási sorozat / kivítel / bemenet DN9C / muanyag / 8-32 mm 19-1A013 DS7C3 / muanyag / mm DN9C / gumi / mm 19-1A DS7C3 / gumi / mm DN7C6 / gumi / mm 31-9A DS7C9 / gumi / mm DS7C9 / fém / mm 31-6A A A A915 PN7C DN9C DS7C3 DN7C6 DS7C9 tartós max. feszültség max. érintkezok max. vezetékkeresztmetszet terhelés muanyag fém száma mm 2 -ben (A) (V) (V) foérintk. segédérintkezo hajlékony merev segédérintkezo 16/ / / / készülékek max árammal / max. feszültséggel érdeklodés szerint hívásra 13

14 robbanásmentes kapcsolható ipari k IEC/EN szerint nagyon kompakt alakításúak DXN DECONTACTORS antisztatikus töltésgátló burkolat önkioltó üvegszállal TM erosített polieszterbol zóna 1 & 2, 21 & 22 ATEX 94/9/EC vizsga szerint EN 50014/18/19, EN , IEC /-1 II2 G/D DUST T85 C EEx ed IIC T6 (DXN 63A T5, 60A-ig T6) Dekontaktorok 16A - 63A 690V-ig AC IP 66 és IP 67 ALAPELEMEK A/V kontakt-betelepítés 16-20A / 230V 16-20A / 400V 16-20A / 400V 63A / 230V 1NF 3F 3NF 1NF 3F 3NF 3NF2 seg.érintk. 1NF 3F 3NF 3NF2 seg.érintk. érdeklodés szerínt más érintkezo kombinációk, más feszültségek (690V-ig) 16-20A / 230V 16-20A / 400V 16-20A / 400V 32A / 230V 63A / 230V 1NF 3F 3NF 1NF 3F 3NF 3NF2 seg.érintk. 1NF 3F 3NF 3NF2 seg.érintk A/V kontakt-betelepítés érdeklodés szerínt más érintkezo kombinációk, más feszültségek (690V-ig) fali fali lengo lengo SZERELVÉNYRÉSZEK 30, muanyag -modul 70, muanyag 16-20A / M25 32A / M25 63A / M AB AB AB A / M20 32A / M25 63A / M AB AB AB58 30, muanyag 16-20A 32A 63A 25-1A A A027 -modul 70, muanyag 16-20A 32A 63A 25-1A A A757, muanyag 16-20A / M A / M25 32A / M25 63A / M32 DXN1 DXN3 DXN3 2 segédérintkezo DXN6 25-1A A253-25P 25-3A A253-32P névleges feszültség max. vezetékkeresztmetszet mm 2 -ben 440V 500V 690V hajlékony merev segédérintkezo 20A 20A 2,5 4 32A 32A 32A A 32A ,5 63A 63A 63A DXN6 2 segédérintkezo 63A 63A ,5

15 RETTBOX : áramellátás RETTBOX -air: áram és sürített levego ellátás robusztus nemesacél doboz (ajánlatos fémpor bevonattal és különbözo DECONTACTORS TM RAL-színekben) érintkezok homloknyomó rendszerrel elektromos kitaszítószerkezet emelomágnessel 12V/24V tolófedél és fedél önzáró tömör szerkezet, szereléskészre kábelezett érintkezo foglaltság 3-tól 5 pólusig, irányító érintkezo lehetséges RETTBOX /RETTBOX -air TUZOLTÓ- ÉS MENTOAUTÓKRA automatikus taszítószerkezet gyors készenléti bevetésben tolófedél önzáró 3-tól 5 érintkezos automatikus taszítás indításnál fedél önzáró robosztus nemesacél doboz el. áram vagy RETTBOX el. áram és sürített levego RETTBOX -air RETTBOX Töltodoboz elokészítve el. kábellel Lengo RETTBOX elokészítve 4 m el. kábellel lengo üvegszállal erosített poliészter burkolattal emelomágnes 12V/24V, automatikus taszítószerkezethez indításnál sürített levego el. áram és sürített levego egy vezetékben betáplálás A-V emelomágnes V kontaktlefoglalás cikkszám 16A - 12V 12V /- F RKX-12U (*) 16A - 24V 24V /- F RKX-24U (*) 16A - 230V 12V 1NF RKX-12U (*) 16A - 230V 24V 1NF RKX-24U (*) 16A - 230V 12V 1NF2 seg. érintk RKX-12U (*) 16A - 230V 24V 1NF2 seg. érintk RKX-24U (*) 16A - 400V 12V 3NF RKX-12U (*) 16A - 400V 24V 3NF RKX-24U (*) (32 A érdeklodés esetén) (*) X helytartó: 1-9 kívánt kábelhosszúságra (1 m - 9 m) 16A - 12V 16A - 24V 16A - 230V 16A - 230V 16A - 400V /- F /- F 1NF 1NF2 seg. érintk. 3NF RK4-L (*) RK4-L (*) RK4-L (*) RK4-L (*) RK4-L (*) (32 A érdeklodés esetén) (*) RK4 4 m kábellel. Más kábelhossz.-ban "4" helyett pld. RK5 5 m RETTBOX -air Töltodoboz elokészítve el. kábellel és sürített levego vezetékkel betáplálás A-V emelomágnes V kontaktlefoglalás süritett lev. cikkszám 16A-12V 16A-24V 16A-230V 16A-230V 12V 24V 12V 24V /- F /- F 1NF 1NF 13 bar 13 bar 13 bar 13 bar AKX-12U (*) AKX-24U (*) AKX-12U (*) AKX-24U (*) Lengo RETTBOX -air elokészítve 4 m el. kábellel, integrált sürített levego vezetékkel 16A-12V 16A-24V 16A-230V /- F /- F 1NF (*) X helytartó: 1-9 kívánt kábelhosszúságra (1 m - 9 m) 13 bar 13 bar 13 bar AK4-L (*) AK4-L (*) AK4-L (*) (*) AK4 4 m kábellel. Más kábelhossz.-ban "4" helyett pld. AK5 5 m lengo tartószerkezet fedémre való szereléshez nemesacél kábelcsavarozásához Rettbox kábelcsavarozásához Rettbox -air 61-1AHUT-RRR-L 61-1AHUT-AAA-L Rettbox Rettbox -air méretei: 83 x 127 x 94 mm (szélessége x magassága x mélysége) kereten kívül: 107 x 144 mm (szélessége x magassága) magassága, ha fedél felhúzva van: 267 mm 15
