8 CSATORNÁS OSZCILLOSZKÓP

Átírás

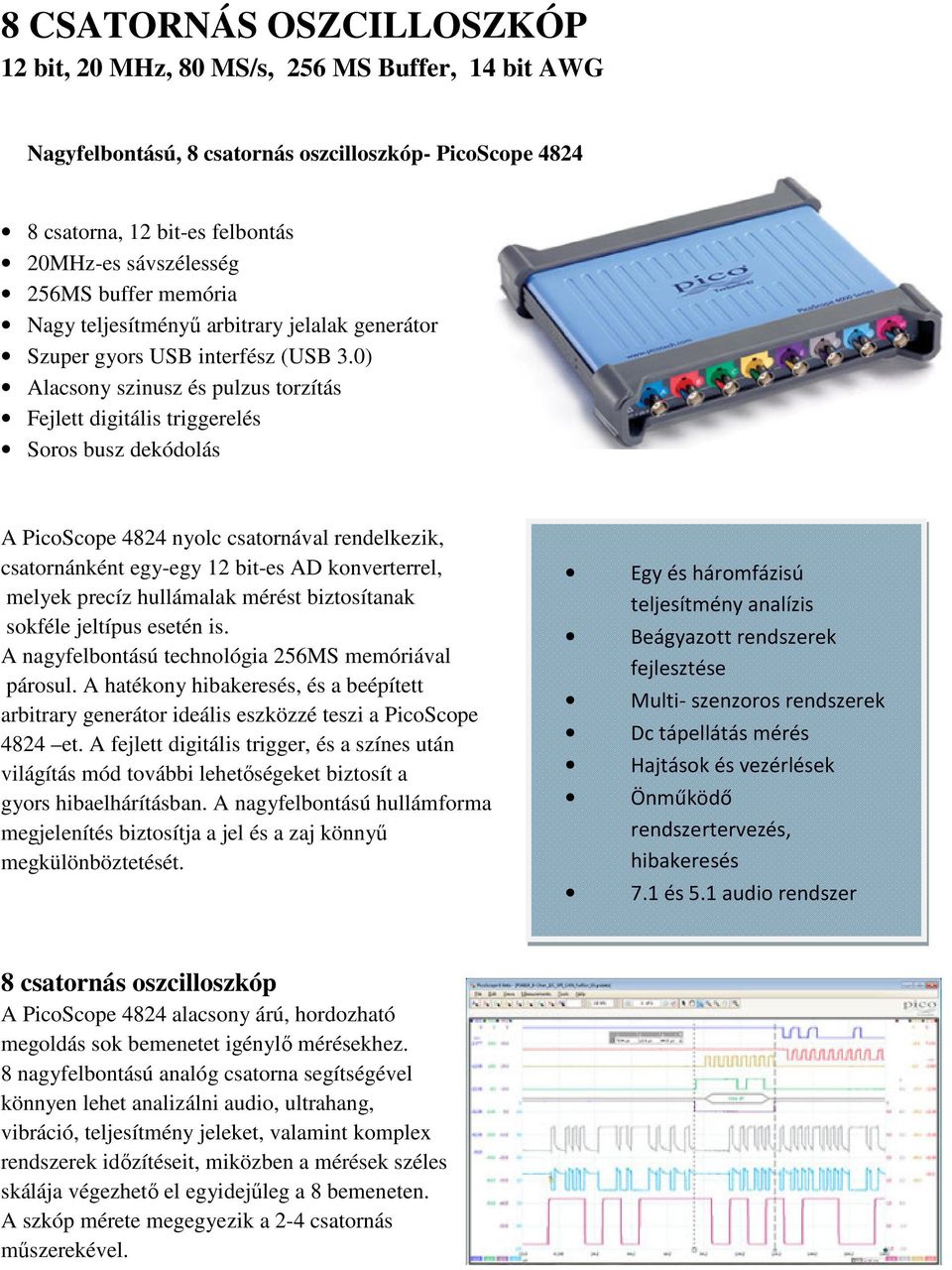

1 8 CSATORNÁS OSZCILLOSZKÓP 12 bit, 20 MHz, 80 MS/s, 256 MS Buffer, 14 bit AWG Nagyfelbontású, 8 csatornás oszcilloszkóp- PicoScope csatorna, 12 bit-es felbontás 20MHz-es sávszélesség 256MS buffer memória Nagy teljesítményű arbitrary jelalak generátor Szuper gyors USB interfész (USB 3.0) Alacsony szinusz és pulzus torzítás Fejlett digitális triggerelés Soros busz dekódolás A PicoScope 4824 nyolc csatornával rendelkezik, csatornánként egy-egy 12 bit-es AD konverterrel, melyek precíz hullámalak mérést biztosítanak sokféle jeltípus esetén is. A nagyfelbontású technológia 256MS memóriával párosul. A hatékony hibakeresés, és a beépített arbitrary generátor ideális eszközzé teszi a PicoScope 4824 et. A fejlett digitális trigger, és a színes után világítás mód további lehetőségeket biztosít a gyors hibaelhárításban. A nagyfelbontású hullámforma megjelenítés biztosítja a jel és a zaj könnyű megkülönböztetését. Egy és háromfázisú teljesítmény analízis Beágyazott rendszerek fejlesztése Multi- szenzoros rendszerek Dc tápellátás mérés Hajtások és vezérlések Önműködő rendszertervezés, hibakeresés 7.1 és 5.1 audio rendszer 8 csatornás oszcilloszkóp A PicoScope 4824 alacsony árú, hordozható megoldás sok bemenetet igénylő mérésekhez. 8 nagyfelbontású analóg csatorna segítségével könnyen lehet analizálni audio, ultrahang, vibráció, teljesítmény jeleket, valamint komplex rendszerek időzítéseit, miközben a mérések széles skálája végezhető el egyidejűleg a 8 bemeneten. A szkóp mérete megegyezik a 2-4 csatornás műszerekével.

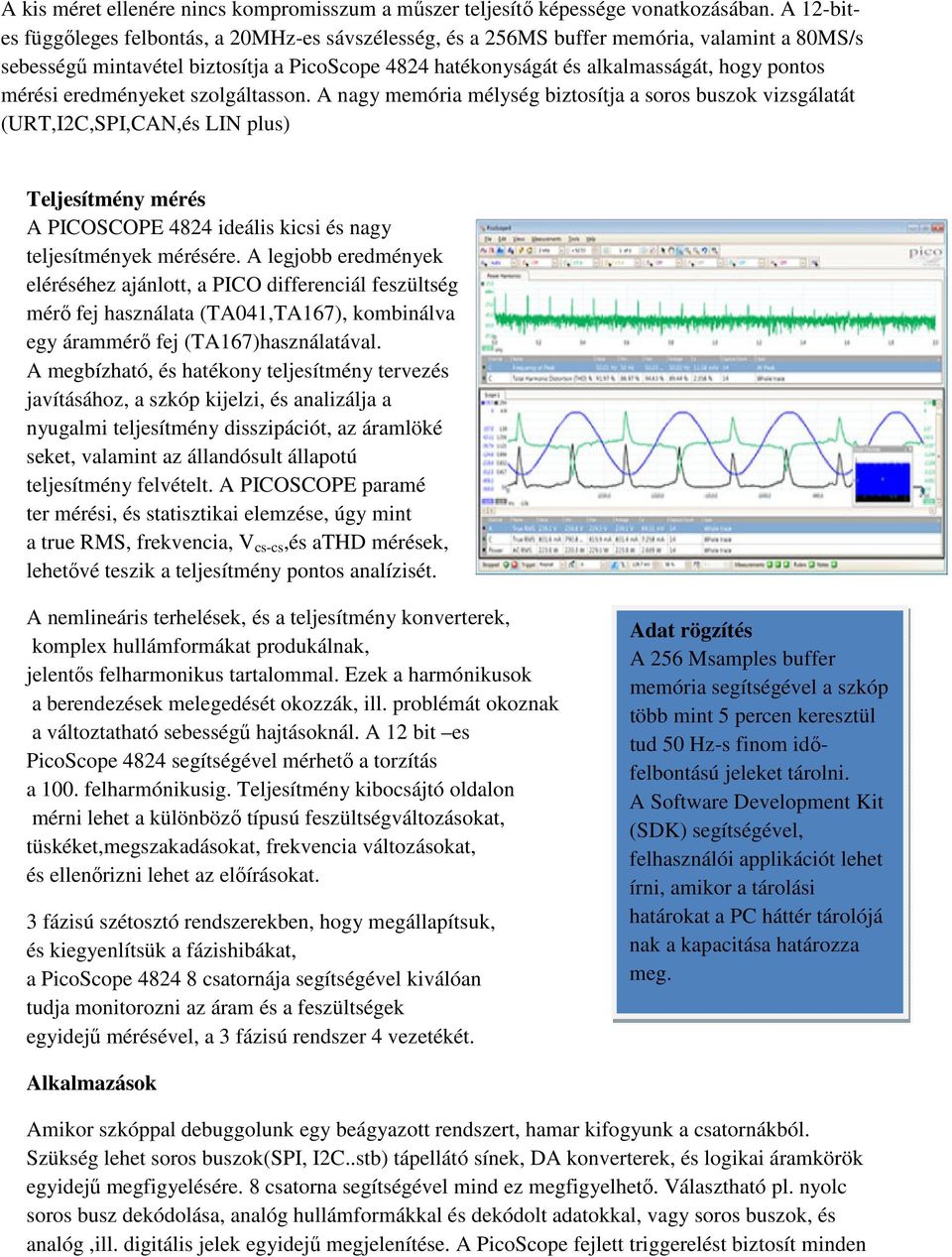

2 A kis méret ellenére nincs kompromisszum a műszer teljesítő képessége vonatkozásában. A 12-bites függőleges felbontás, a 20MHz-es sávszélesség, és a 256MS buffer memória, valamint a 80MS/s sebességű mintavétel biztosítja a PicoScope 4824 hatékonyságát és alkalmasságát, hogy pontos mérési eredményeket szolgáltasson. A nagy memória mélység biztosítja a soros buszok vizsgálatát (URT,I2C,SPI,CAN,és LIN plus) Teljesítmény mérés A PICOSCOPE 4824 ideális kicsi és nagy teljesítmények mérésére. A legjobb eredmények eléréséhez ajánlott, a PICO differenciál feszültség mérő fej használata (TA041,TA167), kombinálva egy árammérő fej (TA167)használatával. A megbízható, és hatékony teljesítmény tervezés javításához, a szkóp kijelzi, és analizálja a nyugalmi teljesítmény disszipációt, az áramlöké seket, valamint az állandósult állapotú teljesítmény felvételt. A PICOSCOPE paramé ter mérési, és statisztikai elemzése, úgy mint a true RMS, frekvencia, V cs-cs,és athd mérések, lehetővé teszik a teljesítmény pontos analízisét. A nemlineáris terhelések, és a teljesítmény konverterek, komplex hullámformákat produkálnak, jelentős felharmonikus tartalommal. Ezek a harmónikusok a berendezések melegedését okozzák, ill. problémát okoznak a változtatható sebességű hajtásoknál. A 12 bit es PicoScope 4824 segítségével mérhető a torzítás a 100. felharmónikusig. Teljesítmény kibocsájtó oldalon mérni lehet a különböző típusú feszültségváltozásokat, tüskéket,megszakadásokat, frekvencia változásokat, és ellenőrizni lehet az előírásokat. 3 fázisú szétosztó rendszerekben, hogy megállapítsuk, és kiegyenlítsük a fázishibákat, a PicoScope csatornája segítségével kiválóan tudja monitorozni az áram és a feszültségek egyidejű mérésével, a 3 fázisú rendszer 4 vezetékét. Adat rögzítés A 256 Msamples buffer memória segítségével a szkóp több mint 5 percen keresztül tud 50 Hz-s finom időfelbontású jeleket tárolni. A Software Development Kit (SDK) segítségével, felhasználói applikációt lehet írni, amikor a tárolási határokat a PC háttér tárolójá nak a kapacitása határozza meg. Alkalmazások Amikor szkóppal debuggolunk egy beágyazott rendszert, hamar kifogyunk a csatornákból. Szükség lehet soros buszok(spi, I2C..stb) tápellátó sínek, DA konverterek, és logikai áramkörök egyidejű megfigyelésére. 8 csatorna segítségével mind ez megfigyelhető. Választható pl. nyolc soros busz dekódolása, analóg hullámformákkal és dekódolt adatokkal, vagy soros buszok, és analóg,ill. digitális jelek egyidejű megjelenítése. A PicoScope fejlett triggerelést biztosít minden

3 csatornához, így lehetőség van különböző jelalak változások keresésére(runt pulzus, pulzus kimaradás, zaj). Adatminták keresésére a 4 bemenetű BOOLEAN logikai triggerelés alkalmazható.

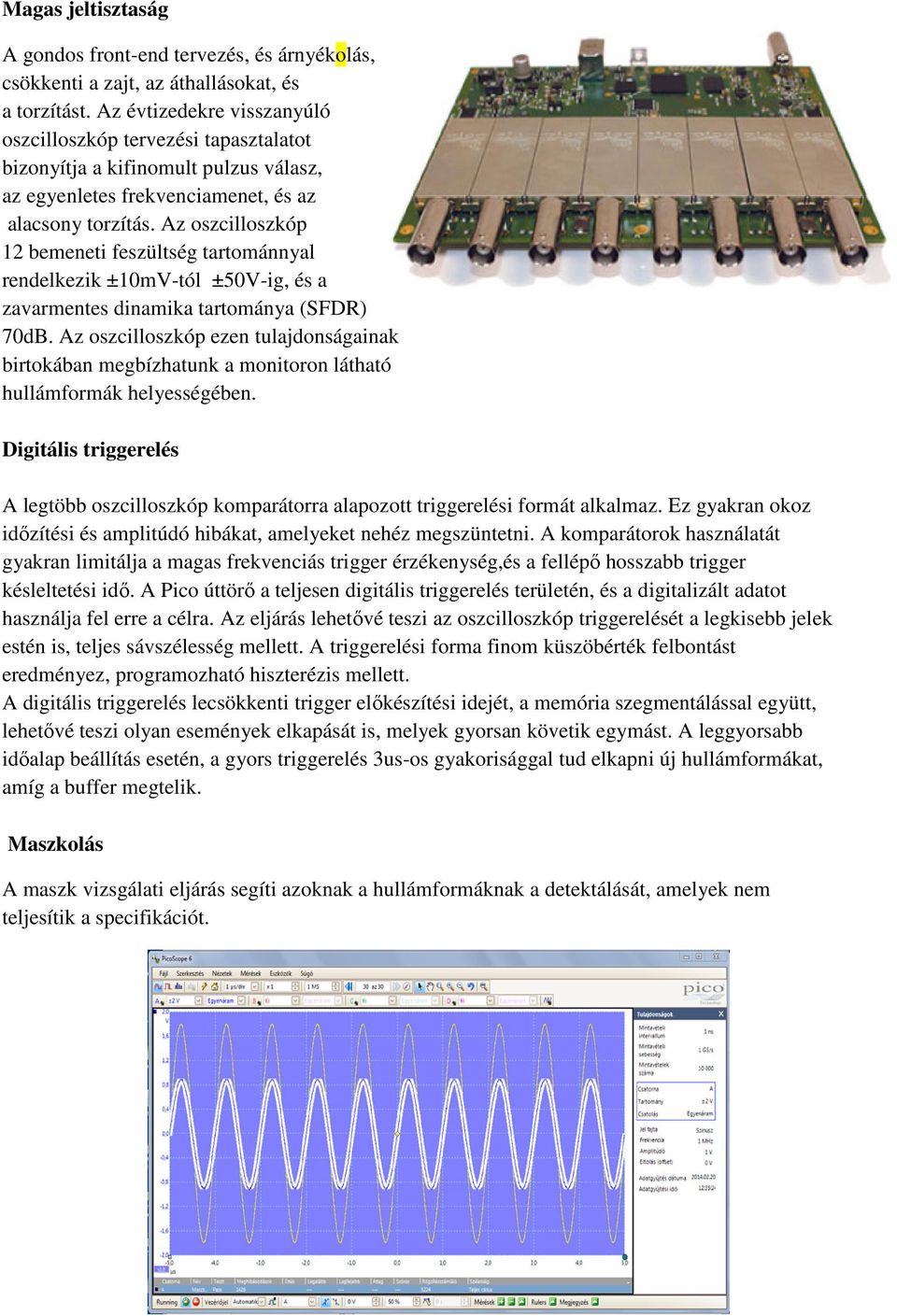

4 Magas jeltisztaság A gondos front-end tervezés, és árnyékolás, csökkenti a zajt, az áthallásokat, és a torzítást. Az évtizedekre visszanyúló oszcilloszkóp tervezési tapasztalatot bizonyítja a kifinomult pulzus válasz, az egyenletes frekvenciamenet, és az alacsony torzítás. Az oszcilloszkóp 12 bemeneti feszültség tartománnyal rendelkezik ±10mV-tól ±50V-ig, és a zavarmentes dinamika tartománya (SFDR) 70dB. Az oszcilloszkóp ezen tulajdonságainak birtokában megbízhatunk a monitoron látható hullámformák helyességében. Digitális triggerelés A legtöbb oszcilloszkóp komparátorra alapozott triggerelési formát alkalmaz. Ez gyakran okoz időzítési és amplitúdó hibákat, amelyeket nehéz megszüntetni. A komparátorok használatát gyakran limitálja a magas frekvenciás trigger érzékenység,és a fellépő hosszabb trigger késleltetési idő. A Pico úttörő a teljesen digitális triggerelés területén, és a digitalizált adatot használja fel erre a célra. Az eljárás lehetővé teszi az oszcilloszkóp triggerelését a legkisebb jelek estén is, teljes sávszélesség mellett. A triggerelési forma finom küszöbérték felbontást eredményez, programozható hiszterézis mellett. A digitális triggerelés lecsökkenti trigger előkészítési idejét, a memória szegmentálással együtt, lehetővé teszi olyan események elkapását is, melyek gyorsan követik egymást. A leggyorsabb időalap beállítás esetén, a gyors triggerelés 3us-os gyakorisággal tud elkapni új hullámformákat, amíg a buffer megtelik. Maszkolás A maszk vizsgálati eljárás segíti azoknak a hullámformáknak a detektálását, amelyek nem teljesítik a specifikációt.

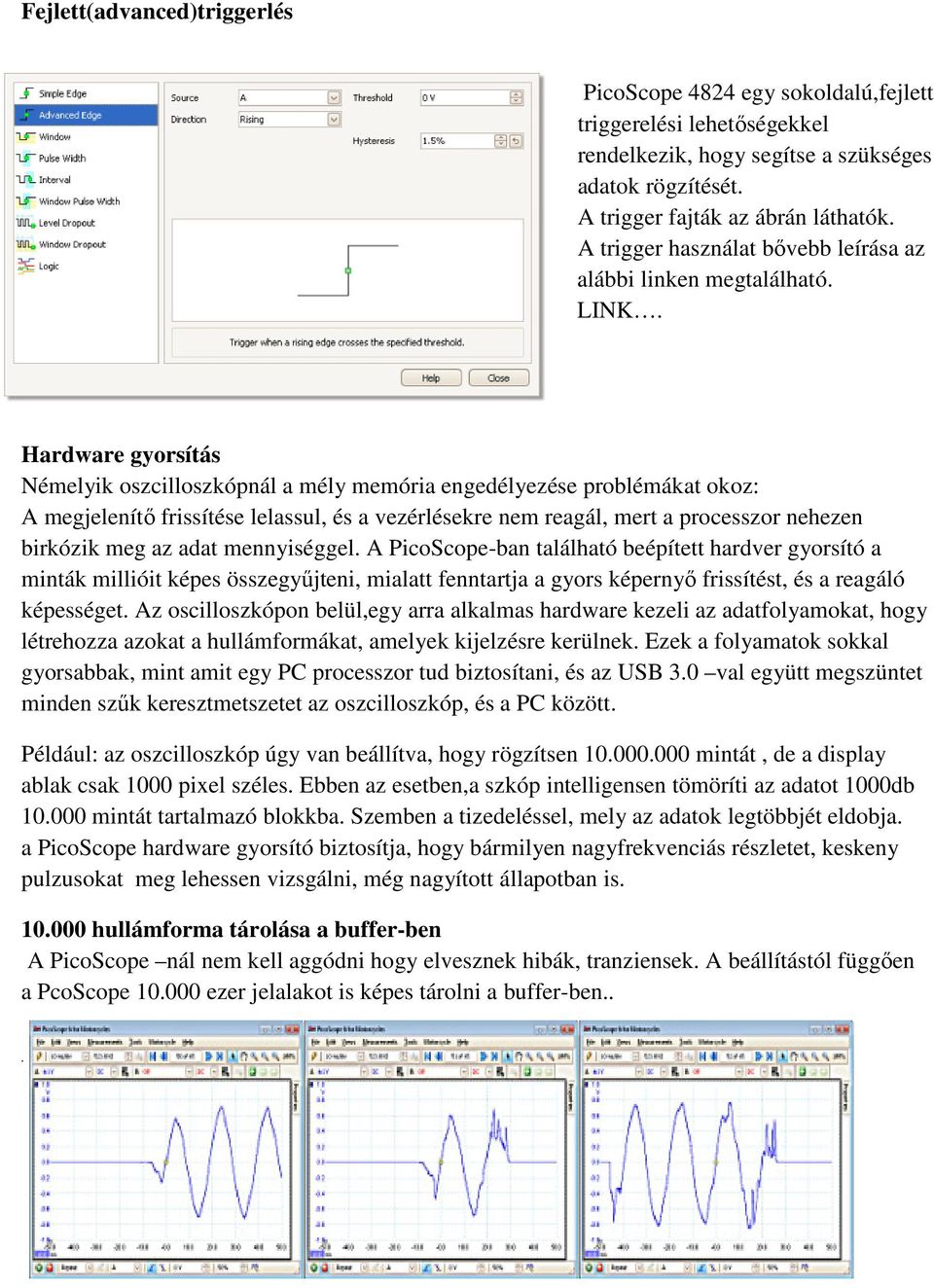

5 Fejlett(advanced)triggerlés PicoScope 4824 egy sokoldalú,fejlett triggerelési lehetőségekkel rendelkezik, hogy segítse a szükséges adatok rögzítését. A trigger fajták az ábrán láthatók. A trigger használat bővebb leírása az alábbi linken megtalálható. LINK. Hardware gyorsítás Némelyik oszcilloszkópnál a mély memória engedélyezése problémákat okoz: A megjelenítő frissítése lelassul, és a vezérlésekre nem reagál, mert a processzor nehezen birkózik meg az adat mennyiséggel. A PicoScope-ban található beépített hardver gyorsító a minták millióit képes összegyűjteni, mialatt fenntartja a gyors képernyő frissítést, és a reagáló képességet. Az oscilloszkópon belül,egy arra alkalmas hardware kezeli az adatfolyamokat, hogy létrehozza azokat a hullámformákat, amelyek kijelzésre kerülnek. Ezek a folyamatok sokkal gyorsabbak, mint amit egy PC processzor tud biztosítani, és az USB 3.0 val együtt megszüntet minden szűk keresztmetszetet az oszcilloszkóp, és a PC között. Például: az oszcilloszkóp úgy van beállítva, hogy rögzítsen mintát, de a display ablak csak 1000 pixel széles. Ebben az esetben,a szkóp intelligensen tömöríti az adatot 1000db mintát tartalmazó blokkba. Szemben a tizedeléssel, mely az adatok legtöbbjét eldobja. a PicoScope hardware gyorsító biztosítja, hogy bármilyen nagyfrekvenciás részletet, keskeny pulzusokat meg lehessen vizsgálni, még nagyított állapotban is hullámforma tárolása a buffer-ben A PicoScope nál nem kell aggódni hogy elvesznek hibák, tranziensek. A beállítástól függően a PcoScope ezer jelalakot is képes tárolni a buffer-ben.. Arbitrary hullámforma, és függvény generátor

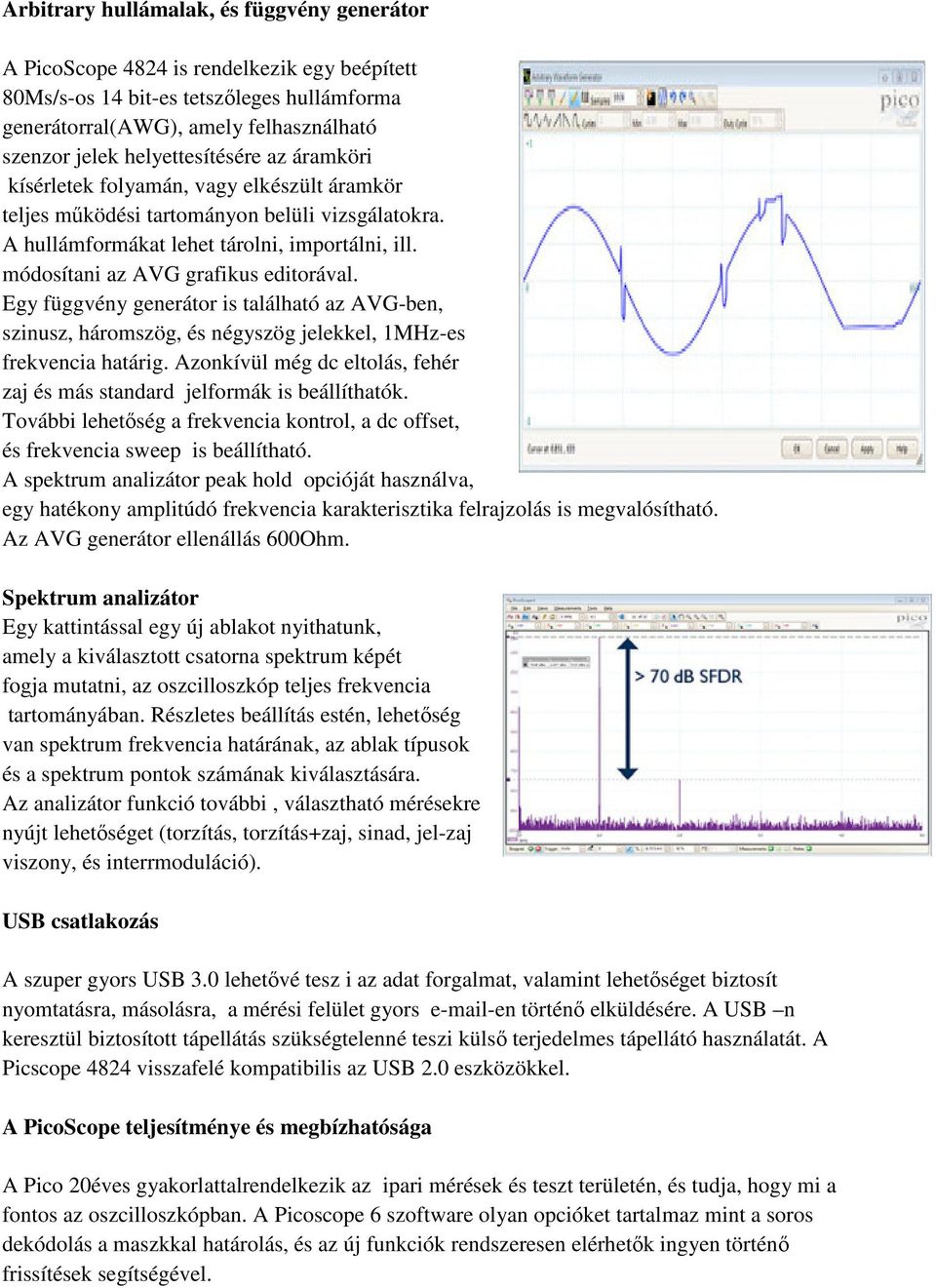

6 Arbitrary hullámalak, és függvény generátor A PicoScope 4824 is rendelkezik egy beépített 80Ms/s-os 14 bit-es tetszőleges hullámforma generátorral(awg), amely felhasználható szenzor jelek helyettesítésére az áramköri kísérletek folyamán, vagy elkészült áramkör teljes működési tartományon belüli vizsgálatokra. A hullámformákat lehet tárolni, importálni, ill. módosítani az AVG grafikus editorával. Egy függvény generátor is található az AVG-ben, szinusz, háromszög, és négyszög jelekkel, 1MHz-es frekvencia határig. Azonkívül még dc eltolás, fehér zaj és más standard jelformák is beállíthatók. További lehetőség a frekvencia kontrol, a dc offset, és frekvencia sweep is beállítható. A spektrum analizátor peak hold opcióját használva, egy hatékony amplitúdó frekvencia karakterisztika felrajzolás is megvalósítható. Az AVG generátor ellenállás 600Ohm. Spektrum analizátor Egy kattintással egy új ablakot nyithatunk, amely a kiválasztott csatorna spektrum képét fogja mutatni, az oszcilloszkóp teljes frekvencia tartományában. Részletes beállítás estén, lehetőség van spektrum frekvencia határának, az ablak típusok és a spektrum pontok számának kiválasztására. Az analizátor funkció további, választható mérésekre nyújt lehetőséget (torzítás, torzítás+zaj, sinad, jel-zaj viszony, és interrmoduláció). USB csatlakozás A szuper gyors USB 3.0 lehetővé tesz i az adat forgalmat, valamint lehetőséget biztosít nyomtatásra, másolásra, a mérési felület gyors -en történő elküldésére. A USB n keresztül biztosított tápellátás szükségtelenné teszi külső terjedelmes tápellátó használatát. A Picscope 4824 visszafelé kompatibilis az USB 2.0 eszközökkel. A PicoScope teljesítménye és megbízhatósága A Pico 20éves gyakorlattalrendelkezik az ipari mérések és teszt területén, és tudja, hogy mi a fontos az oszcilloszkópban. A Picoscope 6 szoftware olyan opcióket tartalmaz mint a soros dekódolás a maszkkal határolás, és az új funkciók rendszeresen elérhetők ingyen történő frissítések segítségével.

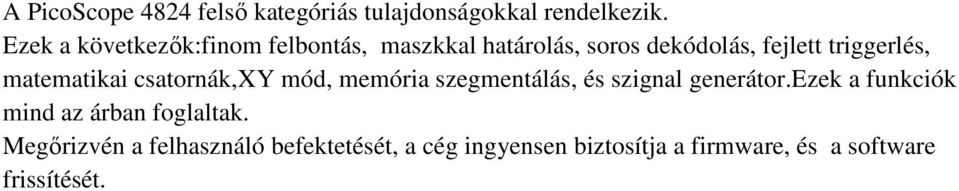

7 A PicoScope 4824 felső kategóriás tulajdonságokkal rendelkezik. Ezek a következők:finom felbontás, maszkkal határolás, soros dekódolás, fejlett triggerlés, matematikai csatornák,xy mód, memória szegmentálás, és szignal generátor.ezek a funkciók mind az árban foglaltak. Megőrizvén a felhasználó befektetését, a cég ingyensen biztosítja a firmware, és a software frissítését.
