1 Termékismertető Betáp- és vezérlőkészülék típusa: VBVS05-SG Video-kisberendezések számára, melyek el vannak látva egy felmenő vezetékkel, de elosztókészülék és párhuzamos üzem nélkül A műszaki változtatás jogát fenntartjuk.

2 2 02/2010 Biztonsági utasítások! A készüléket csak elektromos végzettségű szakember szerelheti, építheti be és helyezheti üzembe! Azokon a berendezéseken történő munkavégzésnél, amelyek 230 V váltóáramúak, a DIN VDE 0100 életvédel szabvány előírásait kell figyelembe venni. A TCS:BUS-berendezések szerelésénél a távbeszélő készülékekre vonatkozó általános biztonsági előírásokat kell a VDE 0800 szabvány szerint figyelembe venni: az erősáramú és gyengeáramú vezetékeket elválasztva kell vezetni, közös kábelvezetés esetén n. 10 cm távolságot kell tartani a vezetékek között, a közösen használt kábelcsatornákban az erősáramú és gyengeáramú vezetékek között alkalmazzunk elválasztó bordákat, a kereskedelemben kapható távbeszélő vezetékeket alkalmazzuk, pl.: J-Y (St) Y 0,8 mm 2 -es keresztmetszettel, a meglévő vezetékeket (modernizálás esetén) ettől eltérő keresztmetszettel a hurokellenállás figyelembe vételével alkalmazhatjuk.! Megfelelő villámvédel intézkedéseken keresztül gondoskodjunk arról, hogy a TCS :BUS a és b jelű erein a 32 V egyenfeszültséget semkor ne lépjük túl. Szállítási terjedelem 1 x készülék: VBVS05-SG 1 x Termékismertető

3 3 02/2010 Készülék áttekintés Ajtónyitó csatlakoztatása Világító kapcs.csatlakozt. TCS:BUS csatlakozt. Video csatlakoztatása Világítás kapcs. idő potenciométere Ajtónyitó idő potenciométere Futtatás/Progr. Futtat./Progr. kijelzés (LED) Hálózati fesz. csatlakoztatása Műszaki adatok Bemeneti feszültség:: 230 V ~ (188 V-tól 260 V~-ig), 50 Hz Ház: 6 TE típ. sorba építhető ház, csúszósínes DIN EN TH35 szerint Súly: 800 g Üze hőmérséklet: 0 C tól 40 C-ig Kimeneti áram az a-kapcson: I(a) = 60 ma Kimeneti áram a P-kapcson: I(P) = 600 ma I(Pmax) = 700 ma (1 perc terhelés/ 10 perc szünet két maximális terhelés között) Elektromágneses elviselhetőség: az EN és EN szabványok szerint Zavarszűrés: az EN szabvány szerint

4 4 02/2010 Alkalmazás A VBVS05-SG készülék video-kisberendezések (vagy audio-kisberendezések) központi betáplálására és vezérlésére szolgál. egy felszálló vezetékkel, elosztókészülék és párhuzamos üzem nélkül. A hurokellenállás (ötvezetékes üzemnél) max. 5 Ohm lehet. Rövid leírás Alapfunkciók A készülék üzemmódjainak kijelzése és vezérlése A vezeték és P-sorkapocs LED segítségével rövidzár biztos Kiegészítő funkciók Feszültségmentes relékontaktus (záróérintk.) Ajtónyitási funkció Ajtónyitási idő Világítási kapcsoló funkció Világítási kapcsolási idő világítási kisautomaták vezérléséhez 24 V / 1 A beépített tápfeszültségellátás, az ajtónyitó számára szolgáló R-jelű relékontaktus nagyobb/egyenlő 6 Ohm / 12 V- nál kézzel állítható 1 mp-től 8 mp-ig A VBVS05-on aktiválható. A belső készülék ajtónyitó gombjával lehet a csatlakoztatott világítási automatákkal a lépcsőházi világítást bekapcsolni, ha nem áll fenn beszédkapcsolat a külső és belső állomás között. Gyári beállítás: ez a funkció kikapcsolva. kézzel állítható 1 mp-től 5 percig. Csatlakoztatható: Világítási automata (max. megengedett kontaktus terhelhetősége 24 V = / 1 A-től) TZ1-SG típ. lépcsőházi időkapcsoló (8V-24V ~ között) Relé

5 5 02/2010 Csatlakoztatás Kapcsolási példák max. 4 video-beltéri állomás Kapcsolási séma

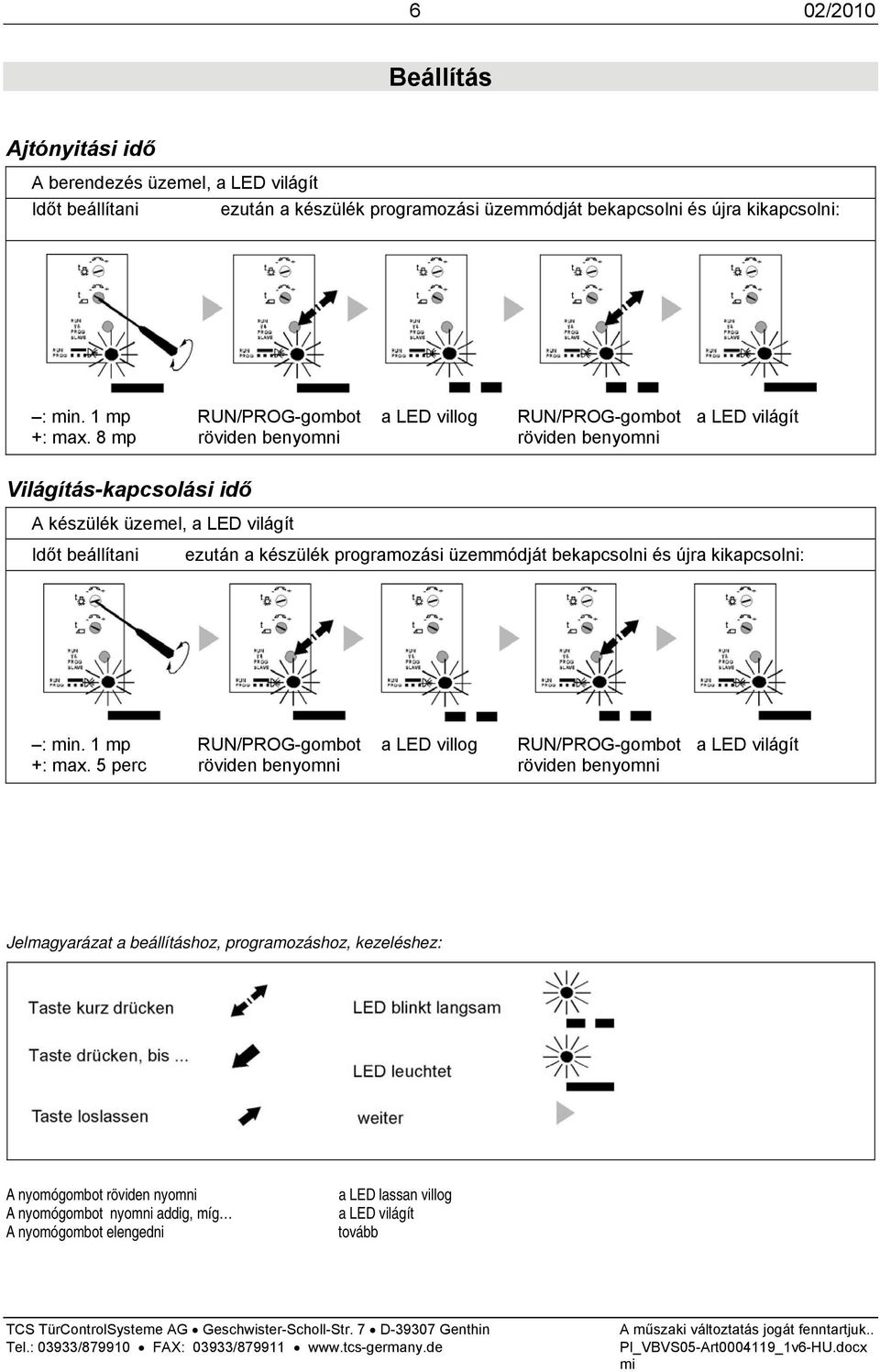

6 6 02/2010 Beállítás Ajtónyitási idő A berendezés üzemel, a LED világít Időt beállítani ezután a készülék programozási üzemmódját bekapcsolni és újra kikapcsolni: : n. 1 mp RUN/PROG-gombot a LED villog RUN/PROG-gombot a LED világít +: max. 8 mp röviden benyomni röviden benyomni Világítás-kapcsolási idő A készülék üzemel, a LED világít Időt beállítani ezután a készülék programozási üzemmódját bekapcsolni és újra kikapcsolni: : n. 1 mp RUN/PROG-gombot a LED villog RUN/PROG-gombot a LED világít +: max. 5 perc röviden benyomni röviden benyomni Jelmagyarázat a beállításhoz, programozáshoz, kezeléshez: A nyomógombot röviden nyomni A nyomógombot nyomni addig, míg A nyomógombot elengedni a LED lassan villog a LED világít tovább

7 7 02/2010 Programozás Világításkapcsolási funkciót aktiválni * Világításkapcsolási funkciót kikapcsolni * *) Ha a LED villog, itt nem azt jelenti, hogy a készülék programozási üzemmódban található. Kezelés A készülék működik, a LED világít A készülék programozási módját bekapcsolni. RUN/PROG-gombot röviden benyomni a LED villogt A készülék programozási módját kikapcsolni. RUN/PROG-gombot röviden benyomni a LED világít Szerviz Kérdéseit felteheti a TCS forró vonalon:
