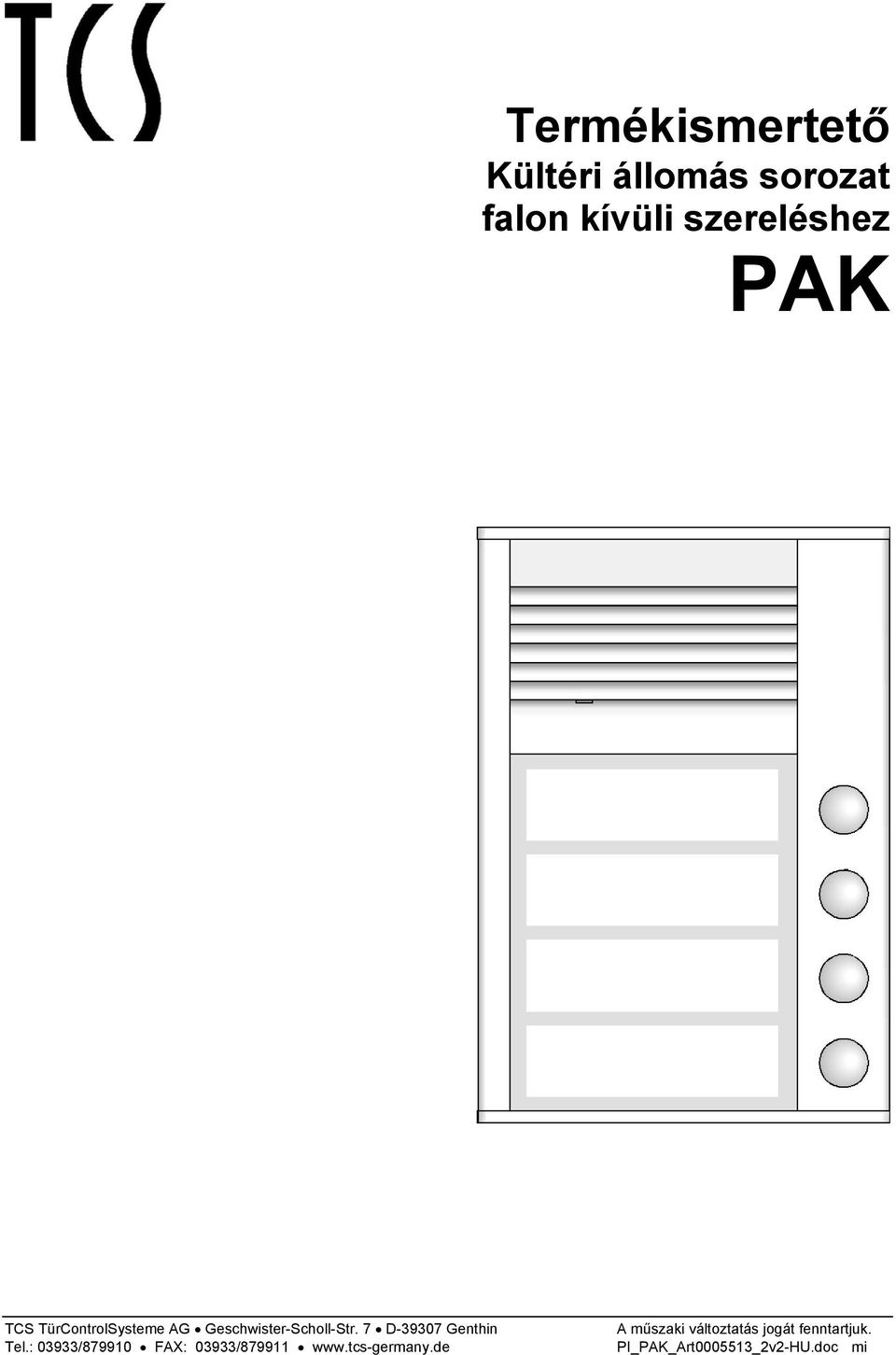

Termékismertető Kültéri állomás sorozat falon kívüli szereléshez PAK

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Termékismertető Kültéri állomás sorozat falon kívüli szereléshez PAK"

Átírás

1 Termékismertető Kültéri állomás sorozat falon kívüli szereléshez PAK

2 2 2/2011 Tartalomjegyzék Szállítási terjedelem... 2 Biztonsági utasítások... 3 Általános utasítások a vezetékezéshez a TCS-audio berendezésekben... 3 Készülék áttekintés... 4 Műszaki adatok... 5 Alkalmazása... 5 Rövid leírás... 6 Alapfunkciók... 6 Kiegészítő funkciók... 6 win:clip-rendszer... 6 Szerelés... 7 A vezetékek csatlakoztatása... 8 Általános utasítások vezetékes, különleges üzemmód... 8 Kapcsolási példák... 8 Csatlakozási lehetőség az ajtónyitó relé számára... 9 Kábelezési terv... 9 Csatlakozási terv... 9 Üzembe helyezés... 9 A névtáblák feliratozása... 9 A mikrofon és hangszóró hangerejének beállítása A csengőgombok beprogramozása Alapelv Programozás a szervizkészülékkel A csengőgomb programozási állapota Tesztelés A programozás törlése A csengőgomb programozása eljárás: A beltéri állomás nem hozzáférhető Egy másik csengőgomb programozása eljárás: A beltéri állomás hozzáférhető További csengőgomb programozása: Javítás Tisztítás Szállítási terjedelem 1 x Kültéri állomás PAK01-EN (... PAK08-EN) 1 x Névtáblák

3 3 2/ x win:clip-kulcs 1 x Bevezetési segítség 1 x Csavarhúzó Termékismertető Biztonsági utasítások! A készüléket csak elektromos végzettségű szakember szerelheti, építheti be és helyezheti üzembe! Azokon a berendezéseken történő munkavégzésnél, amelyek 230 V váltóáramúak, a DIN VDE 0100 életvédelmi szabvány előírásait kell figyelembe venni. A TCS:BUS-berendezések szerelésénél a távbeszélő készülékekre vonatkozó általános biztonsági előírásokat kell a VDE 0800 szabvány szerint figyelembe venni: az erősáramú és gyengeáramú vezetékeket elválasztva kell vezetni, közös kábelvezetés esetén min. 10 cm távolságot kell tartani a vezetékek között, a közösen használt kábelcsatornákban az erősáramú és gyengeáramú vezetékek között alkalmazzunk elválasztó bordákat, a kereskedelemben kapható távbeszélő vezetékeket alkalmazzuk, pl.: J-Y (St) Y 0,8 mm 2 -es keresztmetszettel, a meglévő vezetékeket (modernizálás esetén) ettől eltérő keresztmetszettel a hurokellenállás figyelembe vételével alkalmazhatjuk.! Megfelelő villámvédelmi intézkedéseken keresztül gondoskodjunk arról, hogy a TCS :BUS a és b jelű erein a 32 V egyenfeszültséget semmikor ne lépjük túl. Általános utasítások a vezetékezéshez a TCS-audio berendezésekben A vezetékezést a meglévő építési adottságok határozzák meg és azt csak a hosszúsága korlátozza.

4 4 2/2011 ügyeljünk a kábelhossz megválasztásánál a következőkre: a hurokellenállásnak max. 20 Ω- os értéke lehet (lásd a táblázatot!), a max. megengedett hurokellenállás betartását az érkeresztmetszetek megkettőzésével érhetjük el, ami azt jelenti, hogy egy érhez két vezetéket használunk (lásd az ábrát!). A vezetékeket össze kell sodorni, az árnyékolt vezetékek alkalmazásánál: az árnyékolásokat egymással össze kell kötni és a tápegységben az egyik oldalon a testre (b-ér) helyezni, választható felmenő ágas vagy csillagpontos vezetékezés Táblázat: hurokellenállások Vezetékhossz m-ben Vezetékátmérő 0,6 mm 0,8 mm Hurokellenállás Ω-ban 10 1,22 0, ,45 1, ,67 2, ,90 2, ,12 3, ,35 4, ,57 4, ,80 5, ,02 6, ,24 6, ,37 10, ,49 13, , ,66 Készülék áttekintés

5 5 2/2011 Mikrofon hangerő szabályzója Hangszóró hangerő szabályzója a / b P / R csatlakozó sorkapcsok Kábelbevezetés 1, 2 rögzítőfuratok Hangszóró Csatlakozó a szervizkész. számára LED névtábla megvilágítás Árnyékoló fólia Csengőgomb Nyílások a hangszóró számára Nyílás a win:clipkulcs bevezetéséhez Előlap EEPROM (az árnyékoló fólia Mikrofon-nyílás Ábrázolás: PAK03-EN névtáblák nélkül, az előlap lefelé tolva Műszaki adatok Tápfeszültség: + 24 V ± 8 % (táp- és vezérlőkészüléken keresztül) Burkolat: Alumínium, eloxált Névtáblaüveg: Acryl üveg Súly: 325 g (PAK01), g (PAK08) Megengedett körny. hőmérséklet: - 20 C C Bemeneti áram: I(a) = 0,4 ma, I(P) = 11 ma Maximális bemeneti áram: I(Pmax) = 21 ma Alkalmazása

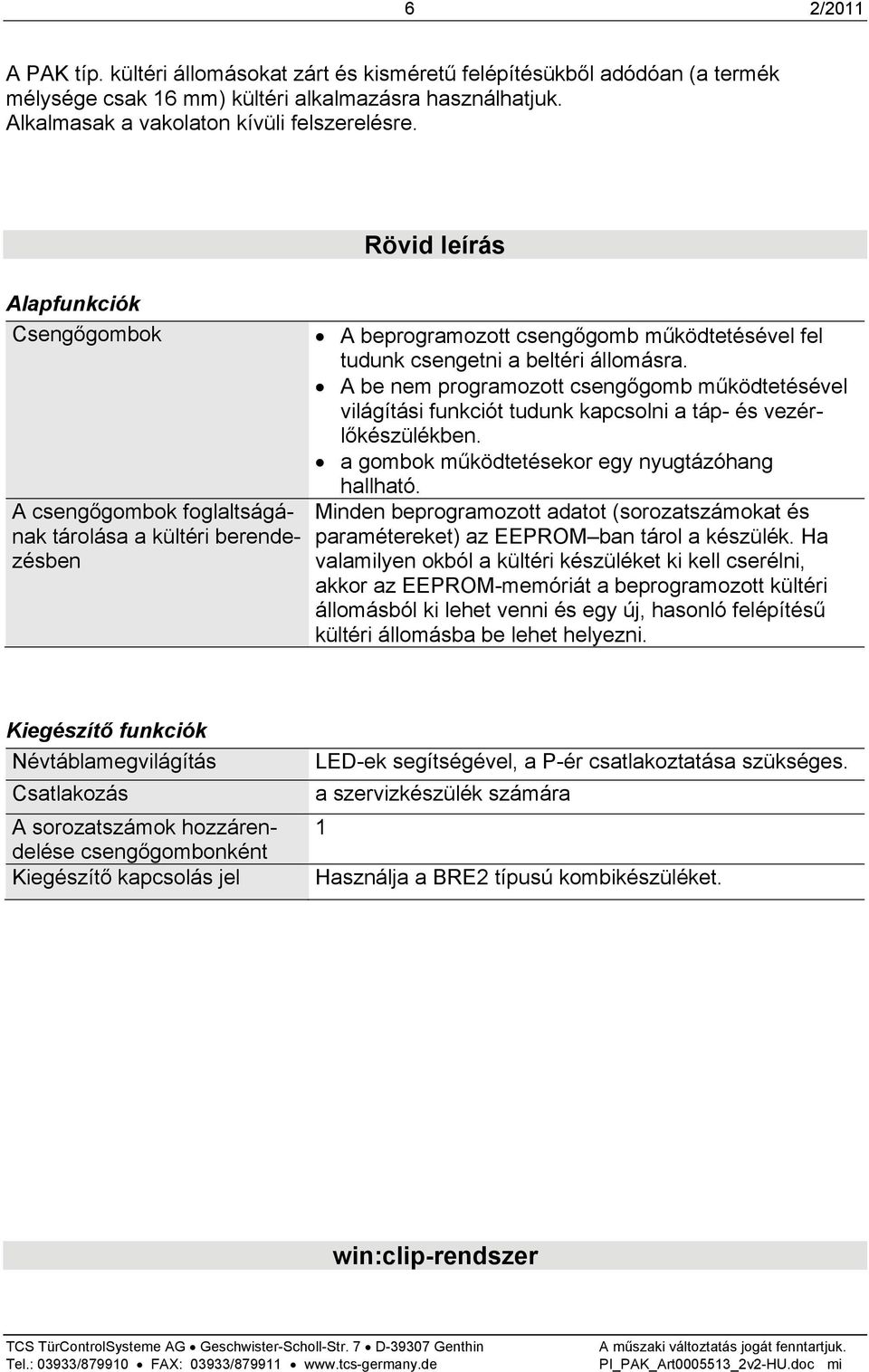

6 6 2/2011 A PAK típ. kültéri állomásokat zárt és kisméretű felépítésükből adódóan (a termék mélysége csak 16 mm) kültéri alkalmazásra használhatjuk. Alkalmasak a vakolaton kívüli felszerelésre. Rövid leírás Alapfunkciók Csengőgombok A csengőgombok foglaltságának tárolása a kültéri berendezésben A beprogramozott csengőgomb működtetésével fel tudunk csengetni a beltéri állomásra. A be nem programozott csengőgomb működtetésével világítási funkciót tudunk kapcsolni a táp- és vezérlőkészülékben. a gombok működtetésekor egy nyugtázóhang hallható. Minden beprogramozott adatot (sorozatszámokat és paramétereket) az EEPROM ban tárol a készülék. Ha valamilyen okból a kültéri készüléket ki kell cserélni, akkor az EEPROM-memóriát a beprogramozott kültéri állomásból ki lehet venni és egy új, hasonló felépítésű kültéri állomásba be lehet helyezni. Kiegészítő funkciók Névtáblamegvilágítás Csatlakozás A sorozatszámok hozzárendelése csengőgombonként Kiegészítő kapcsolás jel LED-ek segítségével, a P-ér csatlakoztatása szükséges. a szervizkészülék számára 1 Használja a BRE2 típusú kombikészüléket. win:clip-rendszer

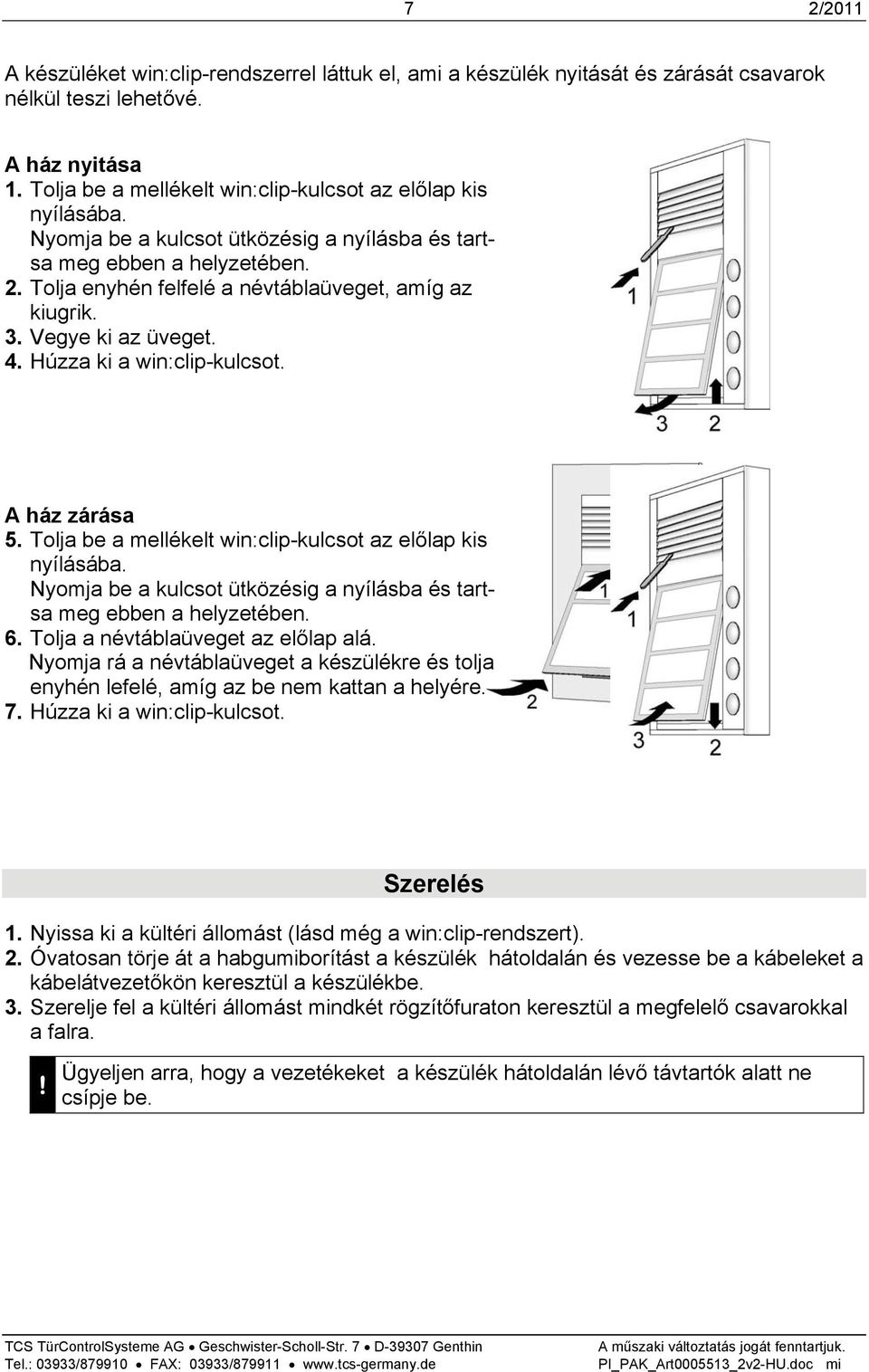

7 7 2/2011 A készüléket win:clip-rendszerrel láttuk el, ami a készülék nyitását és zárását csavarok nélkül teszi lehetővé. A ház nyitása 1. Tolja be a mellékelt win:clip-kulcsot az előlap kis nyílásába. Nyomja be a kulcsot ütközésig a nyílásba és tartsa meg ebben a helyzetében. 2. Tolja enyhén felfelé a névtáblaüveget, amíg az kiugrik. 3. Vegye ki az üveget. 4. Húzza ki a win:clip-kulcsot. A ház zárása 5. Tolja be a mellékelt win:clip-kulcsot az előlap kis nyílásába. Nyomja be a kulcsot ütközésig a nyílásba és tartsa meg ebben a helyzetében. 6. Tolja a névtáblaüveget az előlap alá. Nyomja rá a névtáblaüveget a készülékre és tolja enyhén lefelé, amíg az be nem kattan a helyére. 7. Húzza ki a win:clip-kulcsot. Szerelés 1. Nyissa ki a kültéri állomást (lásd még a win:clip-rendszert). 2. Óvatosan törje át a habgumiborítást a készülék hátoldalán és vezesse be a kábeleket a kábelátvezetőkön keresztül a készülékbe. 3. Szerelje fel a kültéri állomást mindkét rögzítőfuraton keresztül a megfelelő csavarokkal a falra.! Ügyeljen arra, hogy a vezetékeket a készülék hátoldalán lévő távtartók alatt ne csípje be.

8 8 2/2011 A vezetékek csatlakoztatása Általános utasítások Használja a készülékkel együtt szállított kis csavarhúzót a vezetékek csatlakoztatására, hogy a készülék ne sérüljön meg másfajta szerszámtól.! Ügyeljen arra, hogy a vezetékeket ne a világító diódák előtt vezesse végig, hogy ezzel a névtáblavilágítást ne befolyásolhassa, hogy a vezetékeket a készülék hátoldalán lévő távtartók alatt ne csípje be. Csatlakozás 1. Távolítsa el a szigetelést a vezeték végeiről. 2. Csatlakoztassa a vezetékeket készülékfajták szerint a kapcsolási rajzoknak megfelelően. 2-vezetékes, különleges üzemmód Ebben a működési módban csak egy kültéri állomás csatlakoztatható! A P-eret egy áthidalón keresztül kell képezni az a és P sorkapcsokra. Utalás: A kültéri állomás nem működik, ha az áthidalót a b kapocsra csatlakoztattuk az a kapocs helyett. Kapcsolási példák

9 9 2/2011 Csatlakozási lehetőség az ajtónyitó relé számára Kábelezési terv Csatlakozási terv Üzembe helyezés A berendezés készülékeit szerelje fel teljesen. Vizsgálja át az a- és b-ereket rövidzárlat ellen. Kapcsolja be a hálózati feszültséget. A névtáblák feliratozása Az eredeti dokumentációt megtalálja a következő címen: \ Downloads \ System und technik \ Produktinstallation/-nutzung \ Außenstationen, Namensschildbeschriftung (névtábla felirat.) 1. Írja be a kívánt névtábla nevet az adatlapba. Nyomtassa ki a névtáblákat a különleges fóliára* és vágja ki azokat méretre. Vagy írja rá a neveket a mellékelt táblákra. 2. Tolja be a névtáblákat felülről lefelé a névtáblaüveg zsebébe. Használjon ennek megkönnyítésére egy bevezető segítséget (egy műanyag lapocskát, a szállítási mellékletben található), hogy a zsebet ezzel kinyithassa. A bedugott névtáblák felül 2 mm-rel kiállnak a zsebekből és így könnyebben ki lehet őket húzni egy esetleges cserénél. Zseb a névtáblához Névtábla Névtáblaüveg * Javasoljuk, hogy a névtáblákat egy megfelelően ellenálló fóliára nyomtassa. A fólia megrendelése a TCS-nél lehetséges: írható poliészter fólia névtáblák számára, DIN A4-es méret.

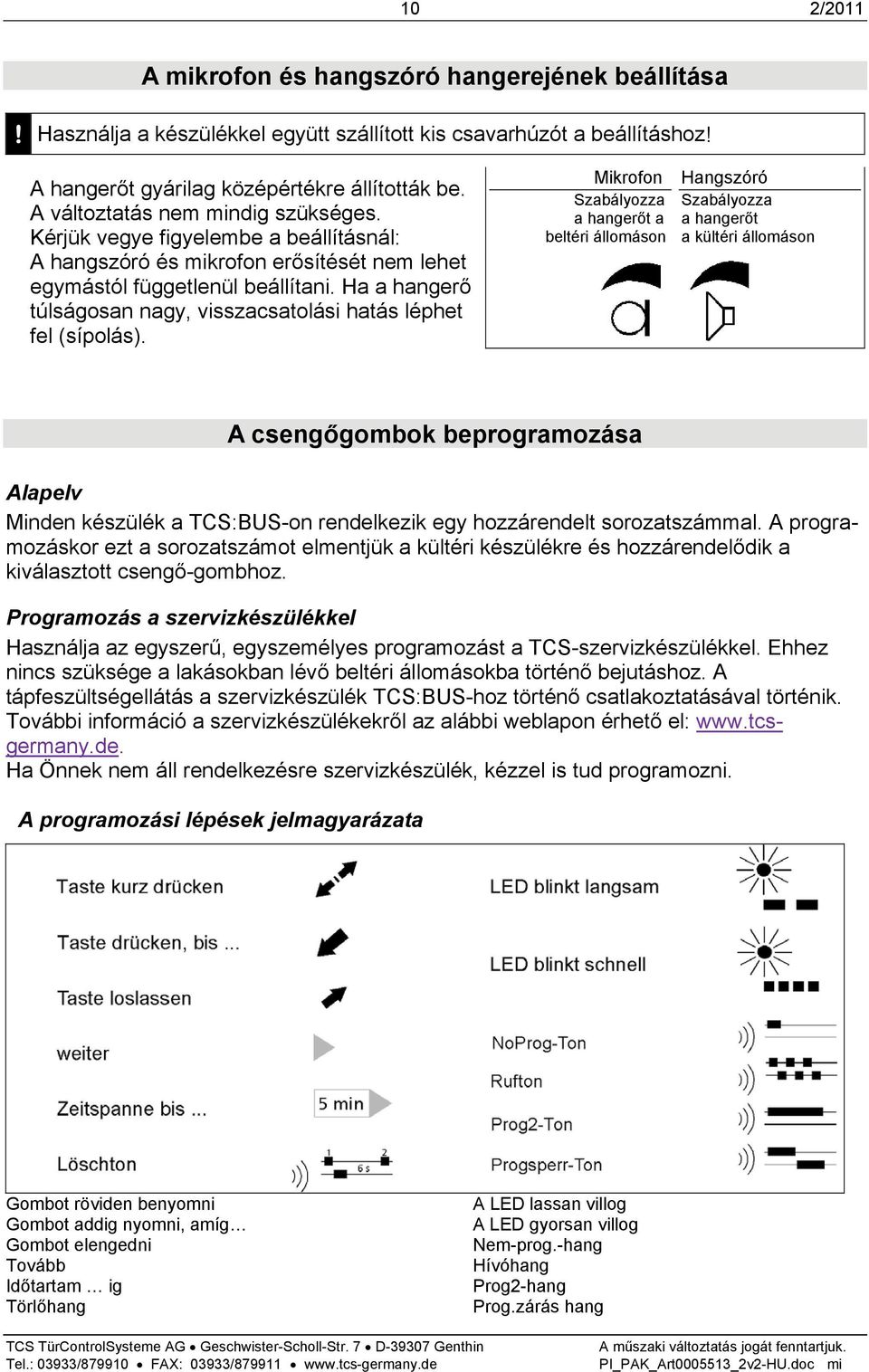

10 10 2/2011 A mikrofon és hangszóró hangerejének beállítása! Használja a készülékkel együtt szállított kis csavarhúzót a beállításhoz! A hangerőt gyárilag középértékre állították be. A változtatás nem mindig szükséges. Kérjük vegye figyelembe a beállításnál: A hangszóró és mikrofon erősítését nem lehet egymástól függetlenül beállítani. Ha a hangerő túlságosan nagy, visszacsatolási hatás léphet fel (sípolás). Mikrofon Szabályozza a hangerőt a beltéri állomáson Hangszóró Szabályozza a hangerőt a kültéri állomáson A csengőgombok beprogramozása Alapelv Minden készülék a TCS:BUS-on rendelkezik egy hozzárendelt sorozatszámmal. A programozáskor ezt a sorozatszámot elmentjük a kültéri készülékre és hozzárendelődik a kiválasztott csengő-gombhoz. Programozás a szervizkészülékkel Használja az egyszerű, egyszemélyes programozást a TCS-szervizkészülékkel. Ehhez nincs szüksége a lakásokban lévő beltéri állomásokba történő bejutáshoz. A tápfeszültségellátás a szervizkészülék TCS:BUS-hoz történő csatlakoztatásával történik. További információ a szervizkészülékekről az alábbi weblapon érhető el: Ha Önnek nem áll rendelkezésre szervizkészülék, kézzel is tud programozni. A programozási lépések jelmagyarázata Gombot röviden benyomni Gombot addig nyomni, amíg Gombot elengedni Tovább Időtartam ig Törlőhang A LED lassan villog A LED gyorsan villog Nem-prog.-hang Hívóhang Prog2-hang Prog.zárás hang

11 11 2/2011 A csengőgomb programozási állapota A kültéri állomásokat programozás nélkül szállítjuk. A programozási állapotot a következőképpen lehet ellenőrizni: Tesztelés röviden megnyomni Nem-Prog-hang Hívóhang A csengőgomb nincs programozva A csengőgomb programramozva van Mielőtt egy már beprogramozott csengőgombot újra programozunk, a programozást törölni kell. A programozás törlése 1 röviden nyomni LED villog A készülék programmódja bekapcsolt 2 addig nyomni, törlőhang elengedni amíg megszólal 1), A csengőgomb törölve 3 röviden nyomni LED nem villog tovább A készülék programmódja kikapcsolt 1) Ha ehelyett egy program-zárolt-hang hallható, akkor a kültéri állomás programozási zárral van ellátva. A programozási zárat csak a TCSK-01 szervizkészülékkel lehet feloldani.

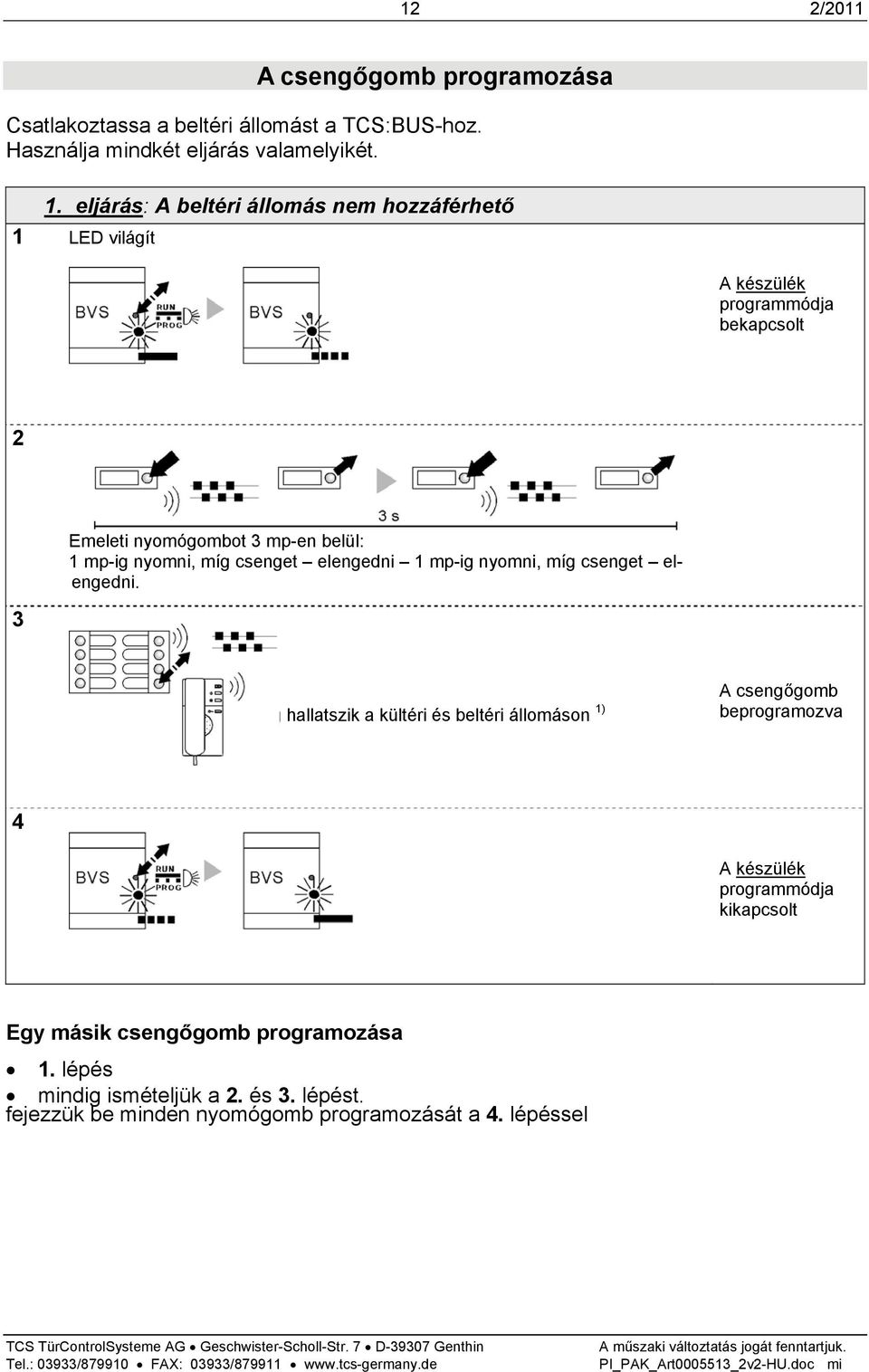

12 12 2/2011 A csengőgomb programozása Csatlakoztassa a beltéri állomást a TCS:BUS-hoz. Használja mindkét eljárás valamelyikét. 1. eljárás: A beltéri állomás nem hozzáférhető 1 LED világít röviden nyomni LED villog A készülék programmódja bekapcsolt 2 Emeleti nyomógombot 3 mp-en belül: 1 mp-ig nyomni, míg csenget elengedni 1 mp-ig nyomni, míg csenget elengedni. 3 röviden nyomni hívóhang hallatszik a kültéri és beltéri állomáson 1) A csengőgomb beprogramozva 4 röviden nyomni LED világít A készülék programmódja kikapcsolt Egy másik csengőgomb programozása 1. lépés mindig ismételjük a 2. és 3. lépést. fejezzük be minden nyomógomb programozását a 4. lépéssel

13 13 2/ eljárás: A beltéri állomás hozzáférhető 1 LED világít röviden nyomni LED villog A készülék programmódja bekapcsolt 2 a beltéri állomáson röviden nyomni, a beltéri állomáson a hallgatót a hívóhang jelez a kültéri a hallgatót visszatenni. felemelni 2), és beltéri állomáson. 1) Csengőgomb programozott 3 röviden nyomni LED villog A készülék programmódja kikapcsolt További csengőgomb programozása: 1. lépés mindig a 2. lépést, adott esetben a másik csengőgomboknál megismételni. Minden gomb programozásának befejezése a 3. lépéssel

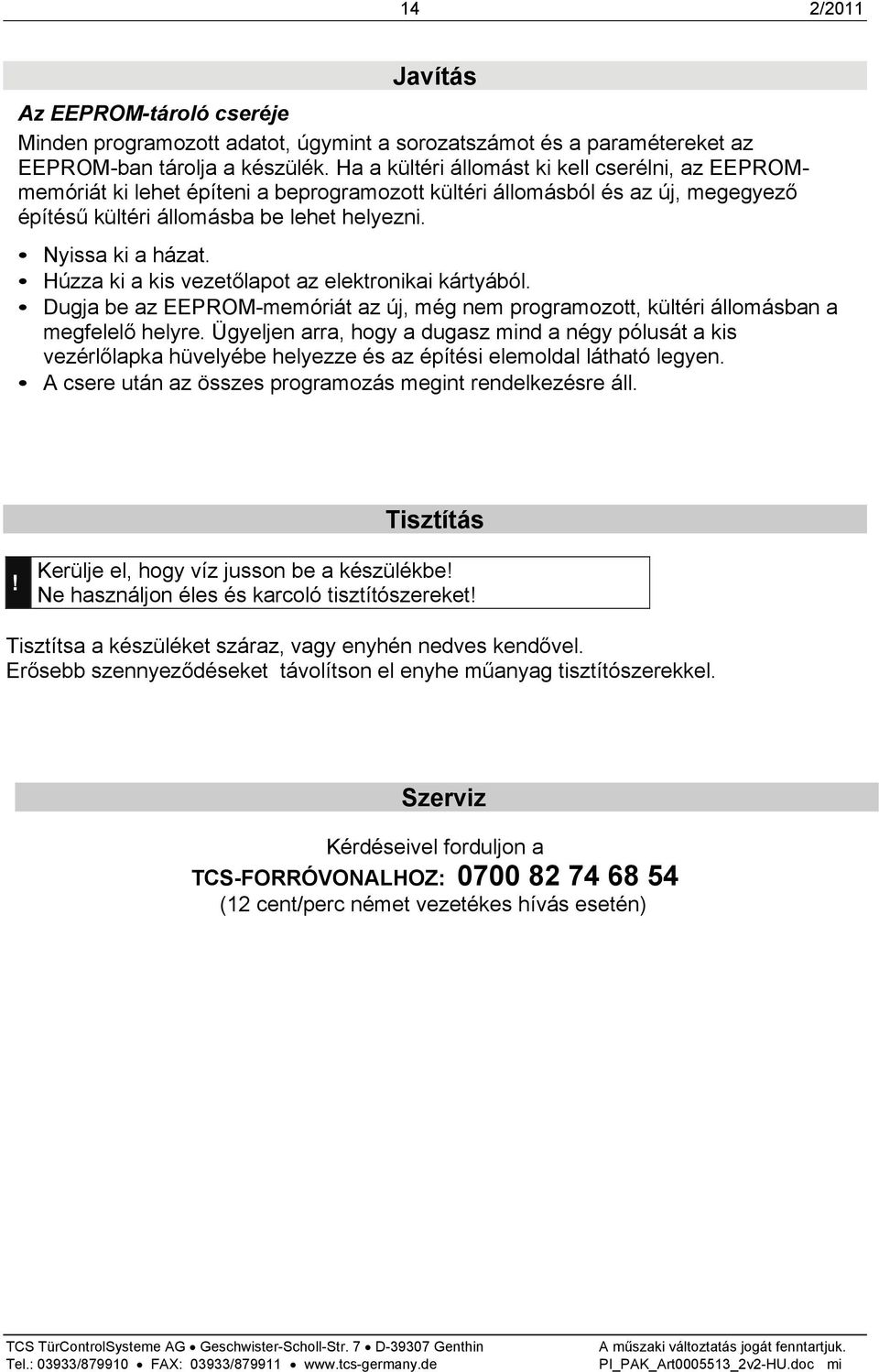

14 14 2/2011 Javítás Az EEPROM-tároló cseréje Minden programozott adatot, úgymint a sorozatszámot és a paramétereket az EEPROM-ban tárolja a készülék. Ha a kültéri állomást ki kell cserélni, az EEPROMmemóriát ki lehet építeni a beprogramozott kültéri állomásból és az új, megegyező építésű kültéri állomásba be lehet helyezni. Nyissa ki a házat. Húzza ki a kis vezetőlapot az elektronikai kártyából. Dugja be az EEPROM-memóriát az új, még nem programozott, kültéri állomásban a megfelelő helyre. Ügyeljen arra, hogy a dugasz mind a négy pólusát a kis vezérlőlapka hüvelyébe helyezze és az építési elemoldal látható legyen. A csere után az összes programozás megint rendelkezésre áll. Tisztítás! Kerülje el, hogy víz jusson be a készülékbe! Ne használjon éles és karcoló tisztítószereket! Tisztítsa a készüléket száraz, vagy enyhén nedves kendővel. Erősebb szennyeződéseket távolítson el enyhe műanyag tisztítószerekkel. Szerviz Kérdéseivel forduljon a TCS-FORRÓVONALHOZ: (12 cent/perc német vezetékes hívás esetén)
