1 2012. Dec.6. Herbert Ferenc LG-előadás Napelemek

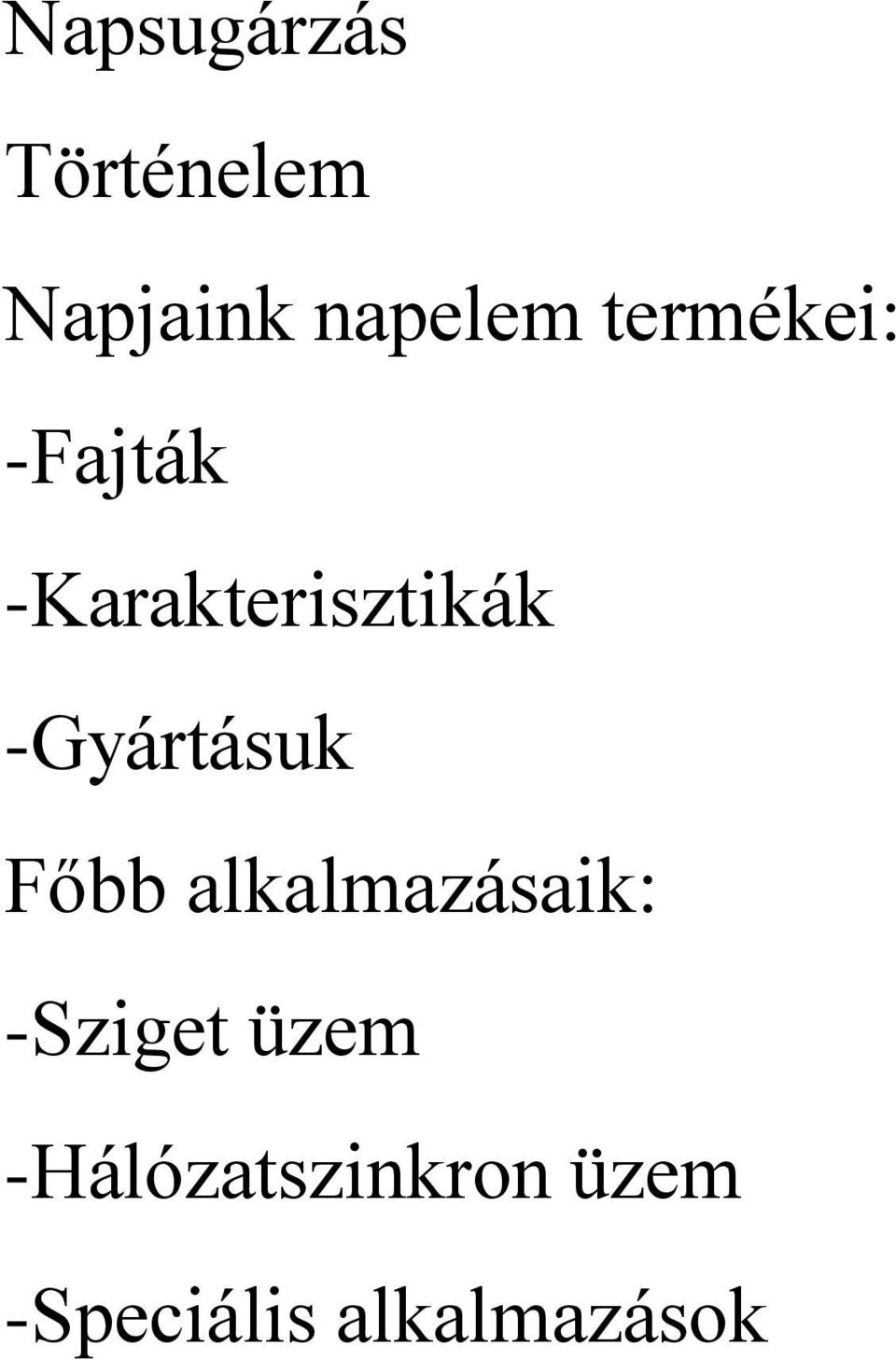

2 Napsugárzás Történelem Napjaink napelem termékei: -Fajták -Karakterisztikák -Gyártásuk Főbb alkalmazásaik: -Sziget üzem -Hálózatszinkron üzem -Speciális alkalmazások

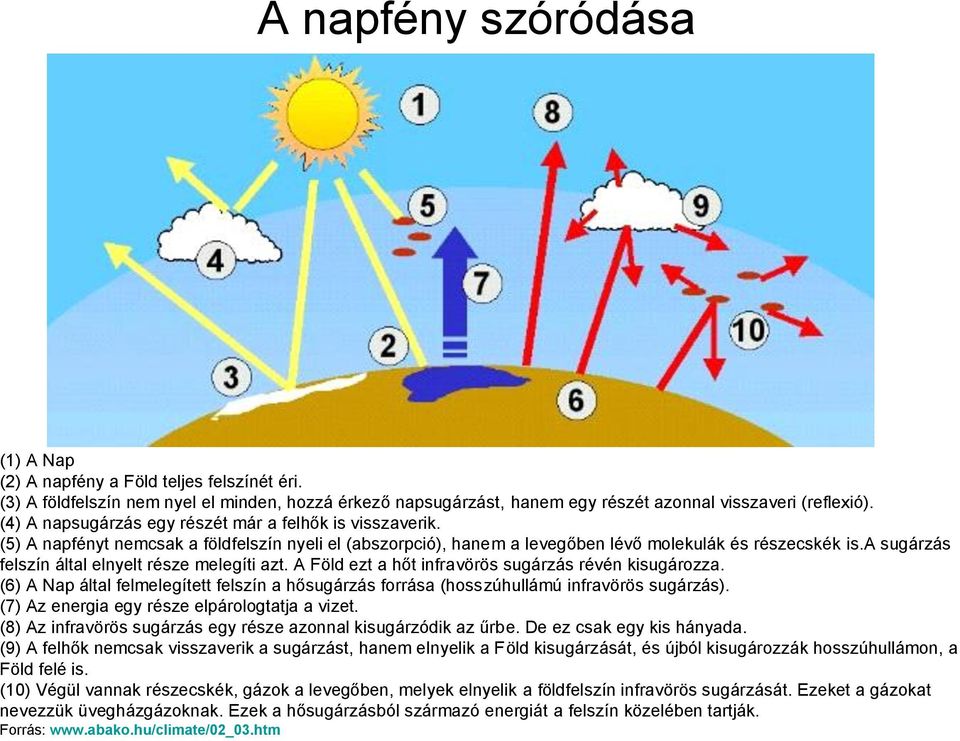

3 A napfény szóródása (1) A Nap (2) A napfény a Föld teljes felszínét éri. (3) A földfelszín nem nyel el minden, hozzá érkező napsugárzást, hanem egy részét azonnal visszaveri (reflexió). (4) A napsugárzás egy részét már a felhők is visszaverik. (5) A napfényt nemcsak a földfelszín nyeli el (abszorpció), hanem a levegőben lévő molekulák és részecskék is.a sugárzás felszín által elnyelt része melegíti azt. A Föld ezt a hőt infravörös sugárzás révén kisugározza. (6) A Nap által felmelegített felszín a hősugárzás forrása (hosszúhullámú infravörös sugárzás). (7) Az energia egy része elpárologtatja a vizet. (8) Az infravörös sugárzás egy része azonnal kisugárzódik az űrbe. De ez csak egy kis hányada. (9) A felhők nemcsak visszaverik a sugárzást, hanem elnyelik a Föld kisugárzását, és újból kisugározzák hosszúhullámon, a Föld felé is. (10) Végül vannak részecskék, gázok a levegőben, melyek elnyelik a földfelszín infravörös sugárzását. Ezeket a gázokat nevezzük üvegházgázoknak. Ezek a hősugárzásból származó energiát a felszín közelében tartják. Forrás:

a sugárzás felszín által elnyelt része melegíti azt. A Föld ezt a hőt infravörös sugárzás révén kisugározza.

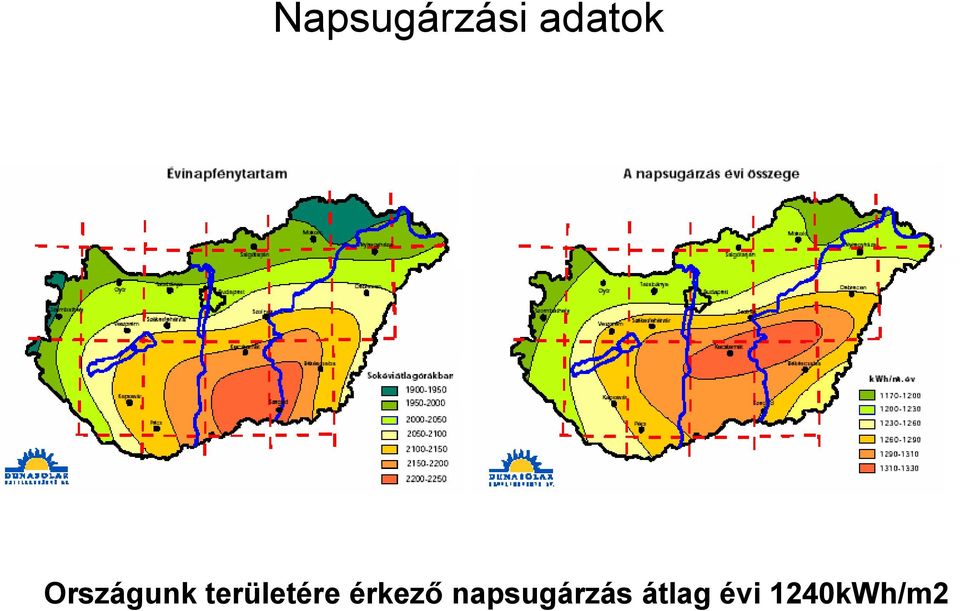

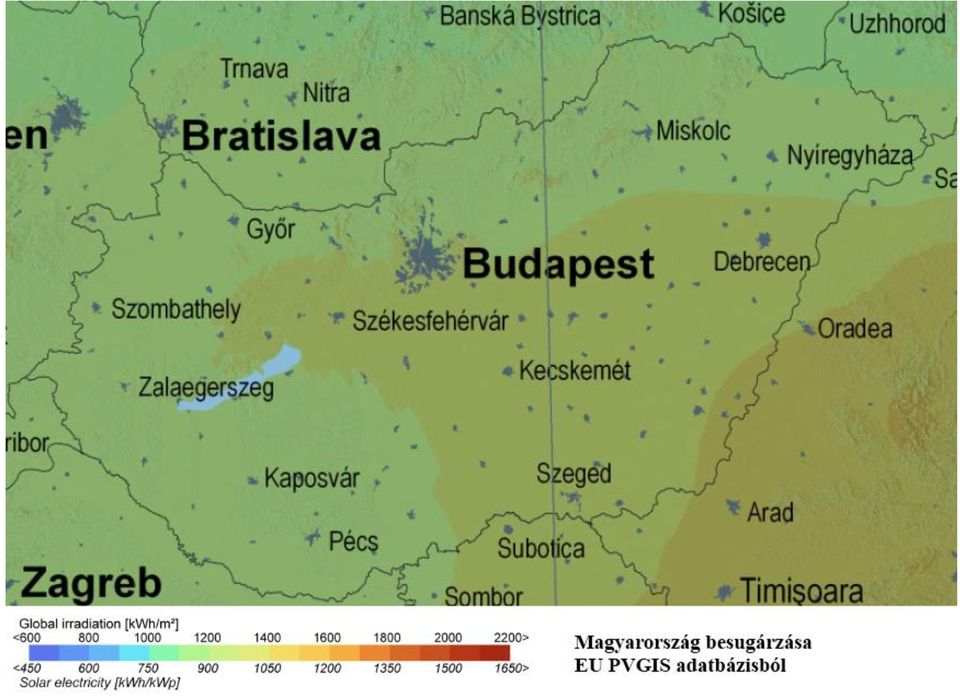

5 Napsugárzási adatok Országunk területére érkező napsugárzás átlag évi 1240kWh/m2

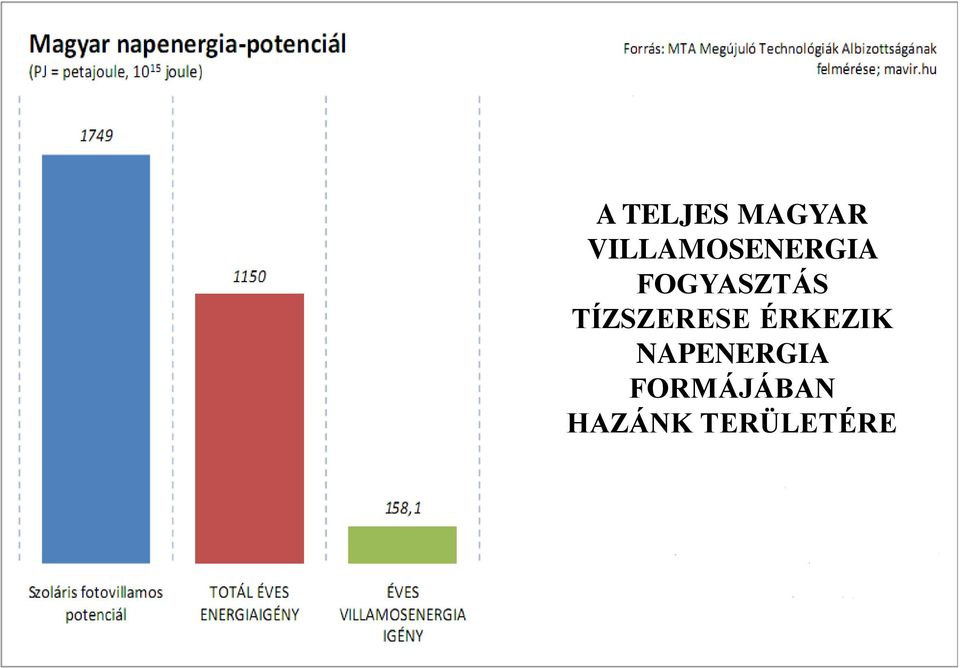

6 A TELJES MAGYAR VILLAMOSENERGIA FOGYASZTÁS TÍZSZERESE ÉRKEZIK NAPENERGIA FORMÁJÁBAN HAZÁNK TERÜLETÉRE

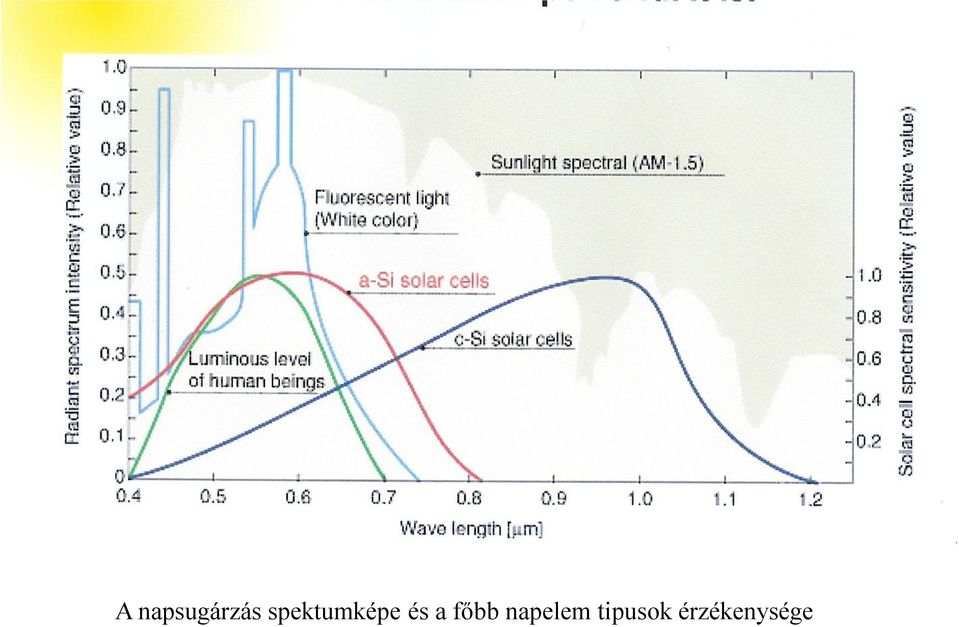

7 A napsugárzás spektumképe és a főbb napelem tipusok érzékenysége

8 Egy háromrétegű vékonyfilm technológia spektrális érzékenysége

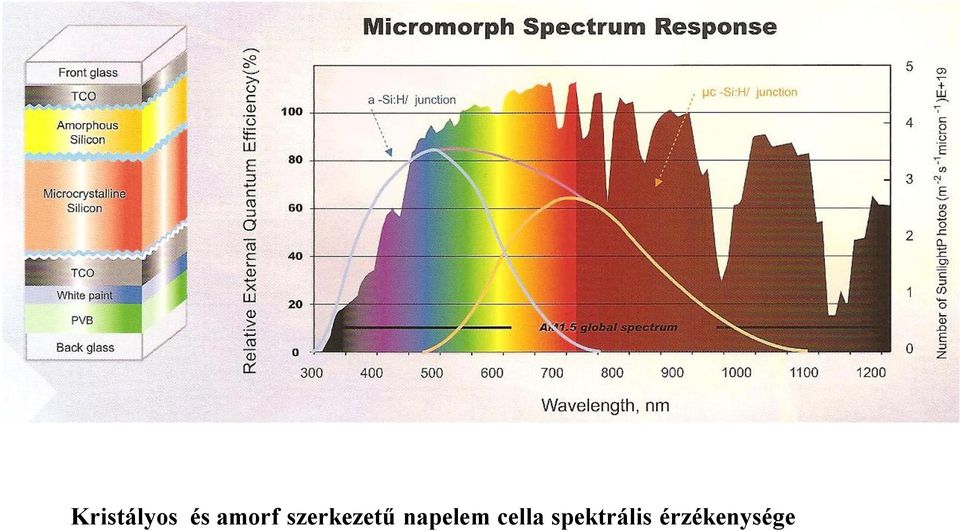

9 Kristályos és amorf szerkezetű napelem cella spektrális érzékenysége

10 BELL TELEPHONE SYSTEM Napelem reklámja az 50-es évek végén.

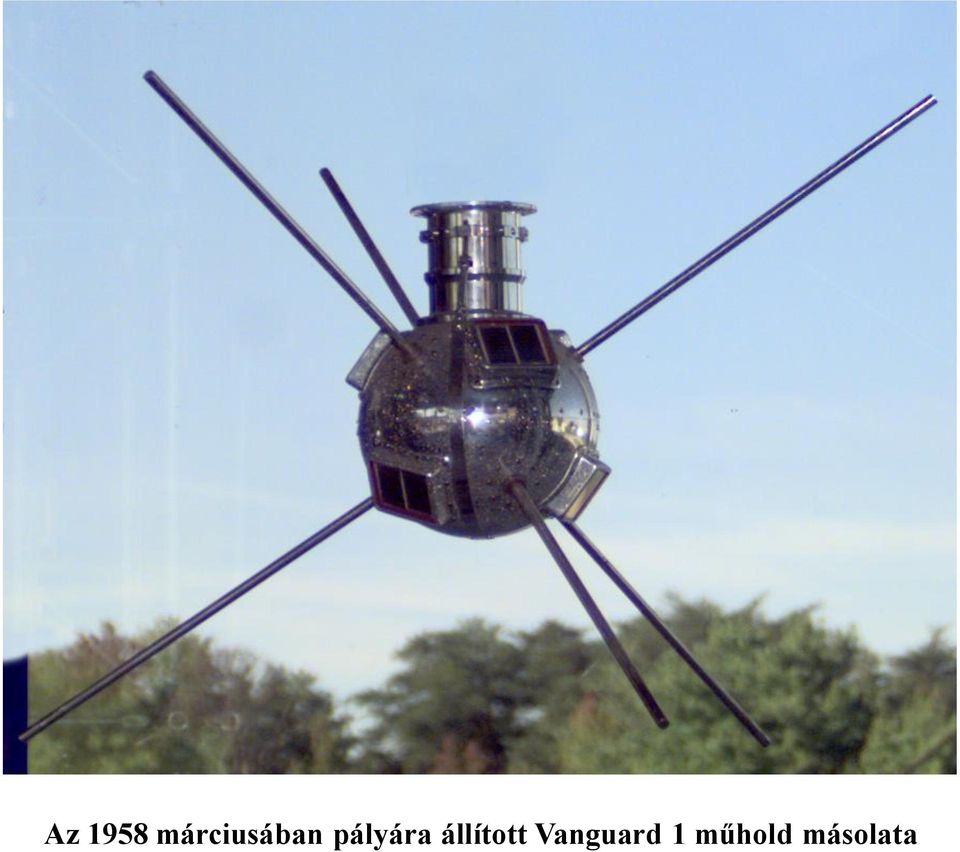

11 Az 1958 márciusában pályára állított Vanguard 1 műhold másolata

12 Napjaink főbb napelem tábla típusai Flexi Monokristályos Polikristályos Vékony film

13 Mérőeszközök és játékok energia ellátására szolgáló 2 Wp alatti napelemek

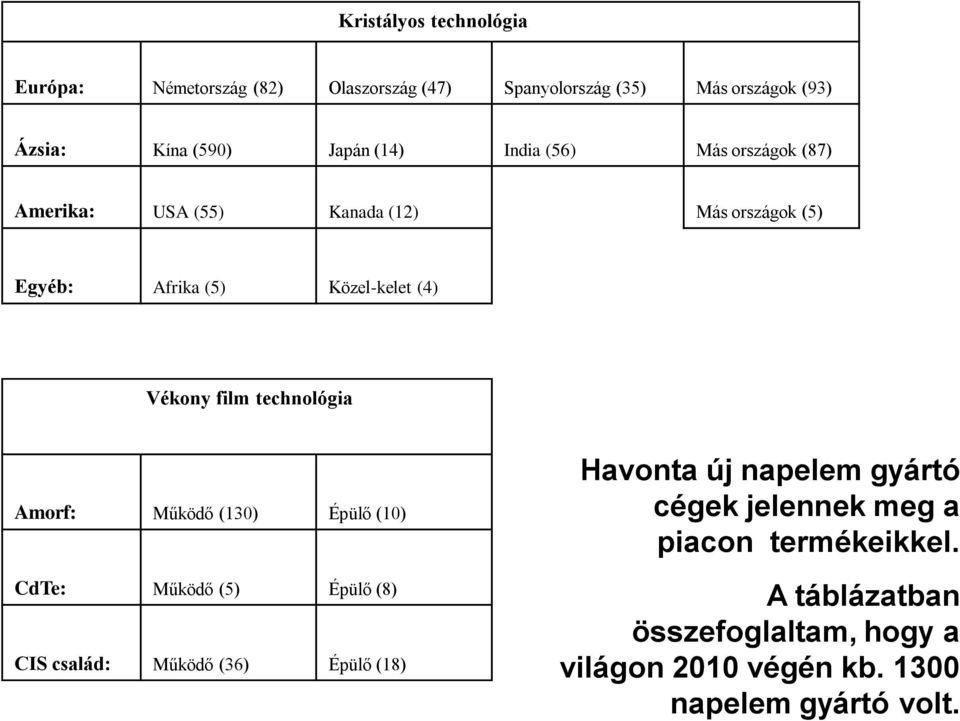

14 Kristályos technológia Európa: Németország (82) Olaszország (47) Spanyolország (35) Más országok (93) Ázsia: Kína (590) Japán (14) India (56) Más országok (87) Amerika: USA (55) Kanada (12) Más országok (5) Egyéb: Afrika (5) Közel-kelet (4) Vékony film technológia Amorf: Működő (130) Épülő (10) CdTe: Működő (5) Épülő (8) CIS család: Működő (36) Épülő (18) Havonta új napelem gyártó cégek jelennek meg a piacon termékeikkel. A táblázatban összefoglaltam, hogy a világon 2010 végén kb napelem gyártó volt.

technológia Amorf: Működő (130) Épülő (10) CdTe: Működő (5) Épülő (8) CIS család: Működő (36) Épülő (18) Havonta új napelem

15 Kristályos technológiájú napelem gyártók megoszlása

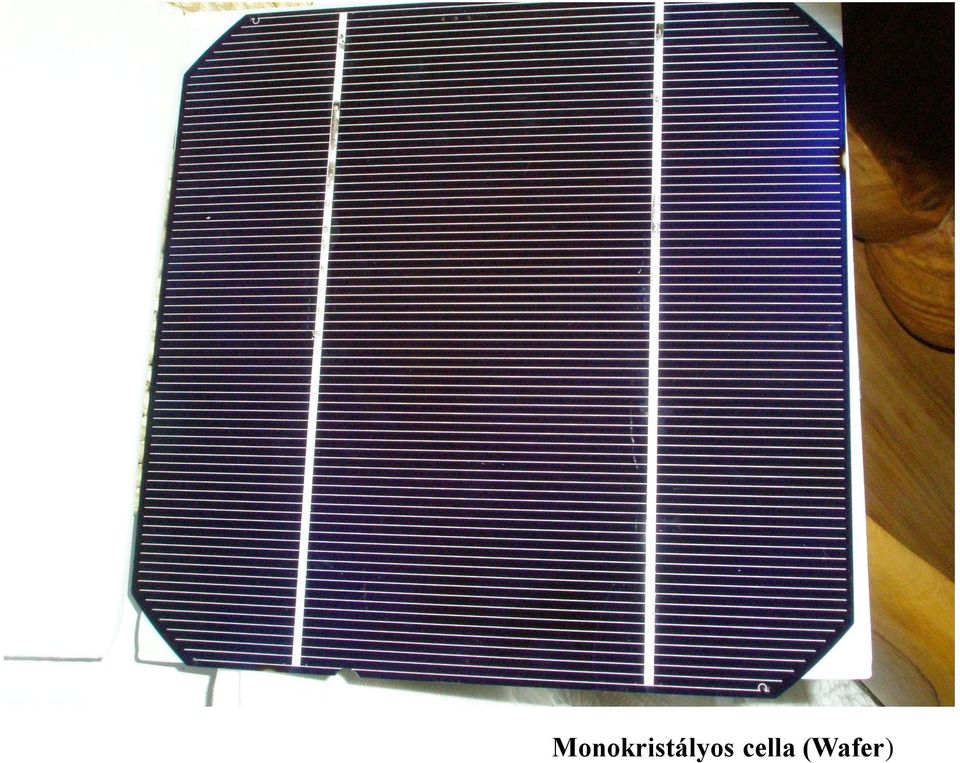

16 Monokristályos cella (Wafer)

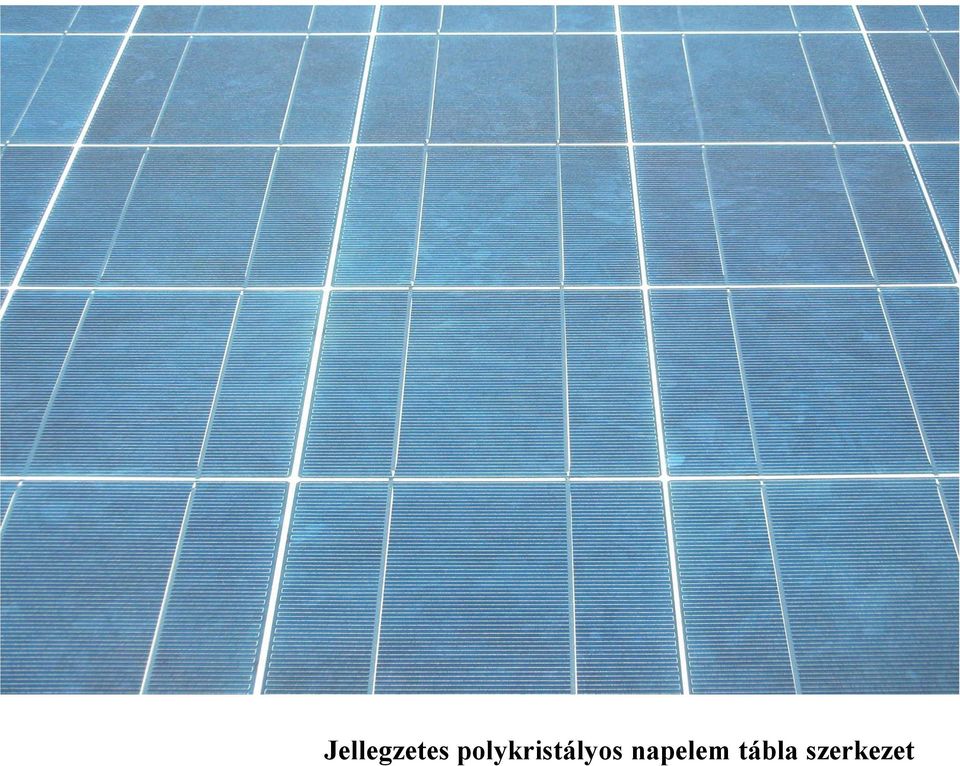

17 Jellegzetes polykristályos napelem tábla szerkezet

18 300 Wp vékonyfilm tábla

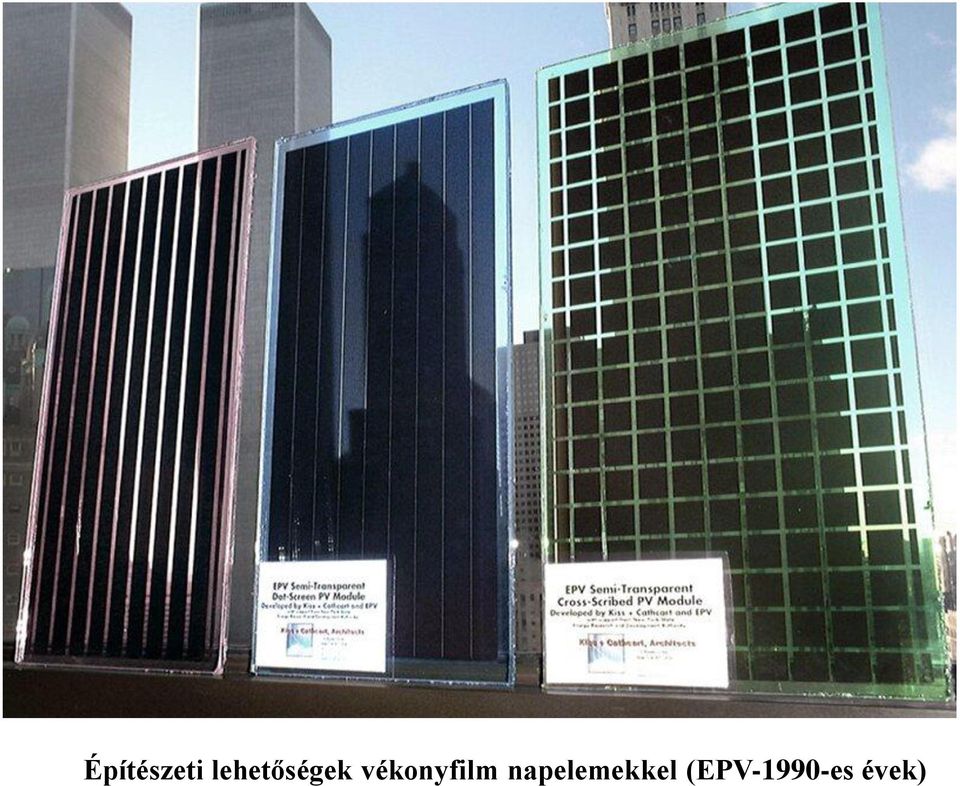

19 Építészeti lehetőségek vékonyfilm napelemekkel (EPV-1990-es évek)

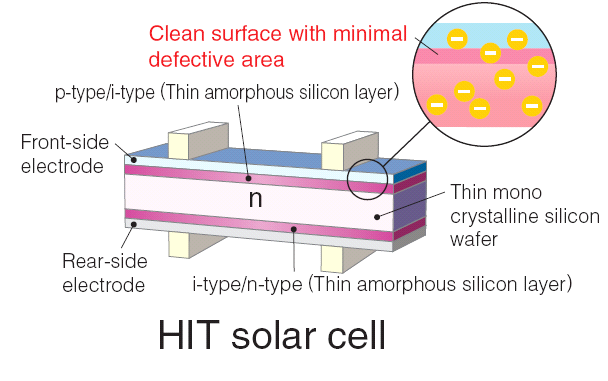

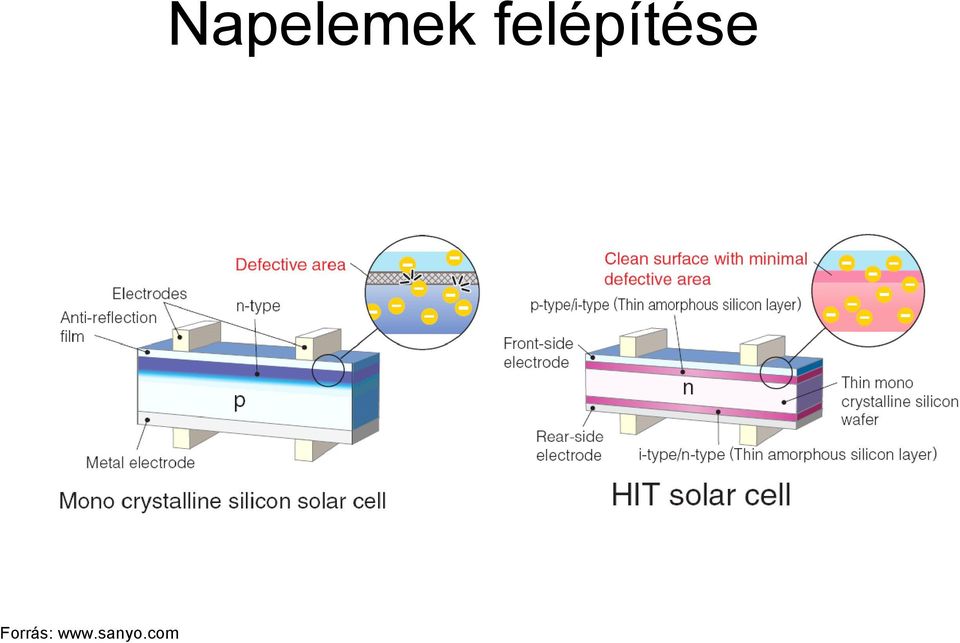

20 Forrás: Napelemek felépítése

21 Napelemek karakterisztikája Sanyo HIP 200

22 Napelemek hőfüggése Sanyo HIP 200

23 DS 40 vékonyfilm tábla gyári mérési karakterisztikája

24 Monokristályos tábla gyártás

25 Kristályos PV technológia wafer forrasztó gépsora

26 A waferek (cellák ) illesztése, rendezése. Alatta látható az EVA fólia.

27 A kristályos PV tábla kikerül a szendvics sütőből

28 A kristályos PV tábla kivezetéseit elrendezik és megkapja az alu keretet és az IP 65 védettségű csatlakozó dobozát, mely rendszerint tartalmazza a bypass diódákat is.

29 Áram feszültség karakterisztika felvételével fejeződik be a PV gyártás

30 Raklapon a szállításra kész kristályos PV táblák

31 Vékonyfilm technológiához tartozó vákuum nagyfrekvenciás leválasztó kamra

32 Vékonyfilm PV technológia, átmeneti dióda réteg kialakítása laser vágással

33 Vékonyfilm PV gyártás magnetron sora alumínium réteg felviteléhez

34 A kivezetések elkészítése vékonyfilm táblán

35 Sziget üzemű rendszer

36 Egy napelem táblás sziget üzem

37 Közvilágítási lámpa napelemmel. Csak nagy napsütéses óraszámmal rendelkező területeken alkalmazható üzembiztosan.

38 50 kw Smithsonian Kutató Intézet Panama

39 Hortobágy pásztorlak

40 Hortobágyi pásztorlak szigetüzemű villamos energia ellátó egysége. 4 db 200Wp poly tábla, 4 db 140Ah 12V akku, 1 db 1000W 24 / 230 V 50Hz inverter KLNSys

41 ÉVEK HAVI NAPENERGIA TERMELÉSE HAZÁNKBAN

42 Hálózatra csatlakozó rendszer

43 400 kw-os hálózat szinkron egy moduljának elvi vázlata

44 10kWp Az első hazai hálózatszinkron rendszer 2003 szept.

45 NAPELEM ÉPÍTÉSZET VÁV UNION KFT. ÉPÜLETE PANELÉPÜLET, MAJD NAPELEMMEL BURKOLVA

46 2005 VÁV UNION KFT. 16 kwp

47 SÁTORALJAÚJHELY 24db 200Wp napelemtábla ÜZEMBE HELYEZVE NOVEMBER VÉGÉN 4,8 kwp EDDIG TERMELT: 21,8 MWh

48 2008. TESCO GYÁL LOGISZTIKAI KÖZPONT

49 420 kwp Pest megyében áprilistól napjainkig 272 MWh t termelt

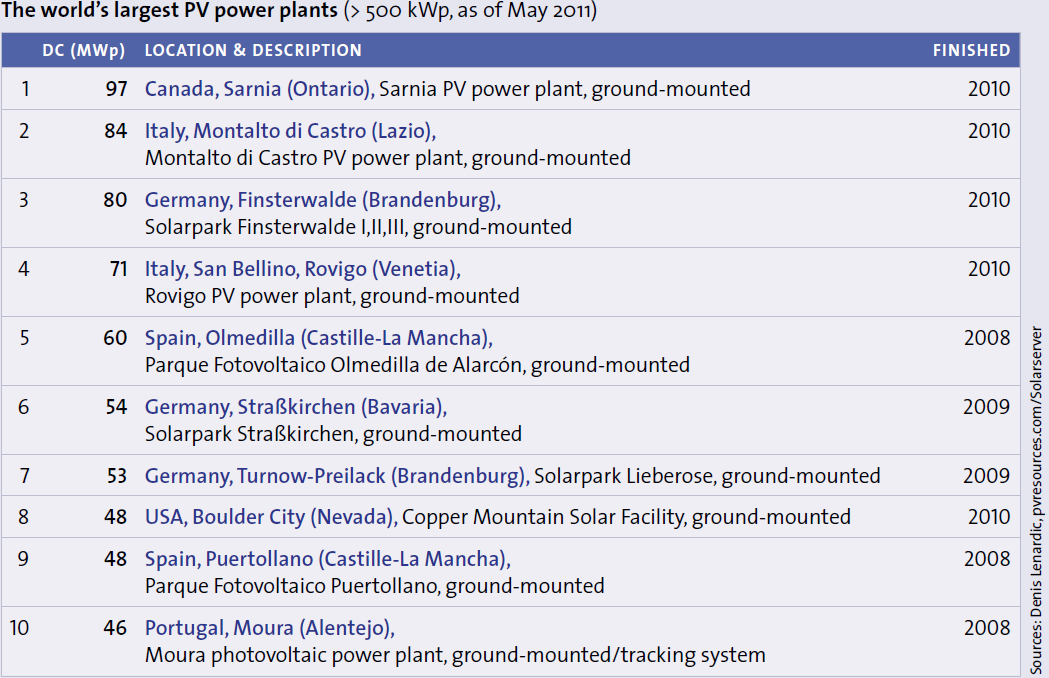

50 A világ 10 legnagyobb napelemes rendszere 2011

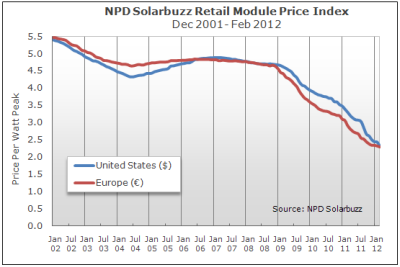

51 Kiskereskedelmi napelem árak alakulása

52 NASA Helios kisérleti solar repülőgépe Hawai légterében

53 ISOFOTON WORLD CUP győztes AUTÓ kb. 1998

54 SOLARWORLD 2006-os bajnok

55 Skoda Green

56 SKODA GREEN napelemes hybrid autó tető

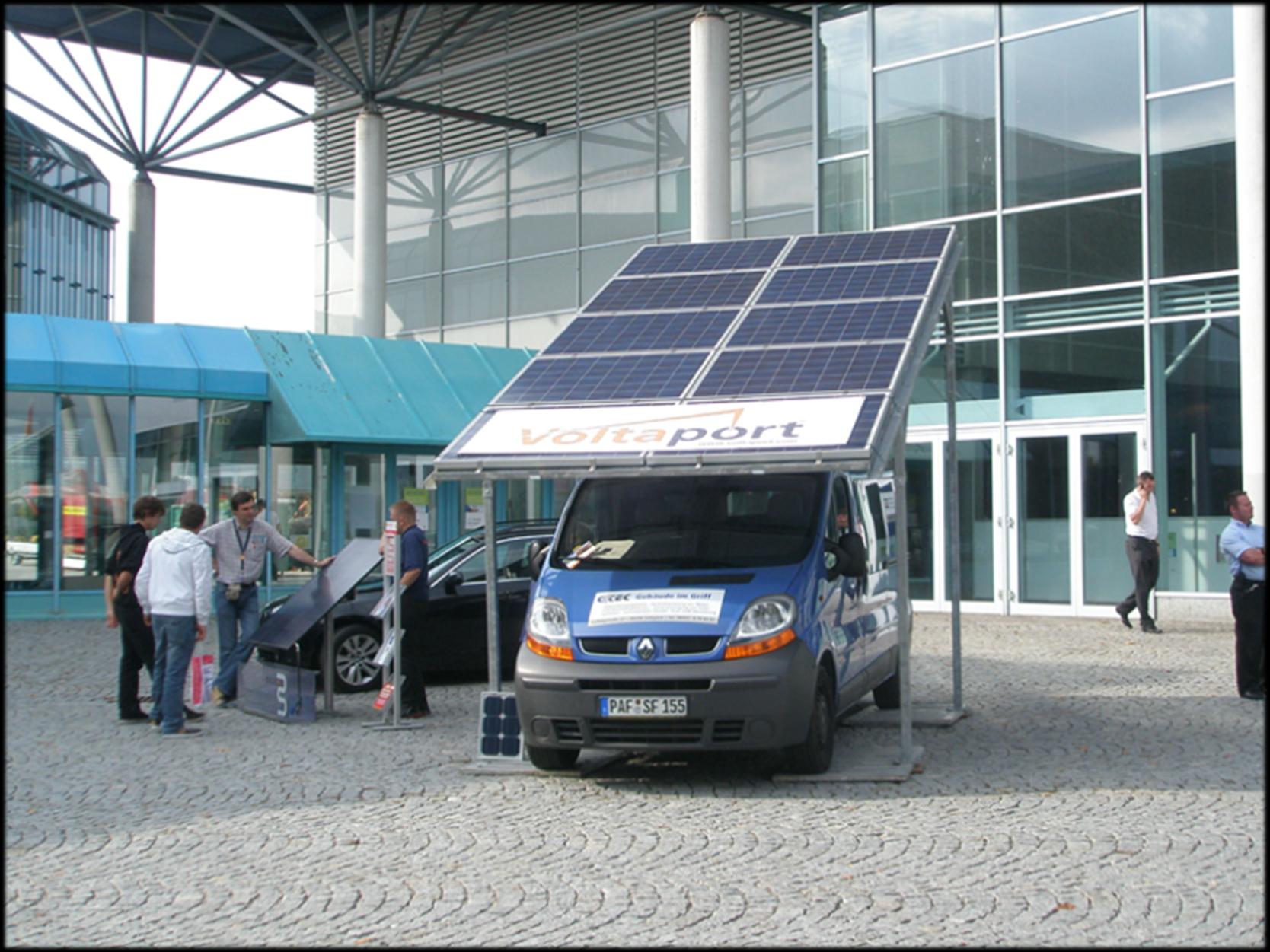

57 A JÖVŐ EGYIK ÚTJA, TANKOLÁS NAPELEM TÁBLÁKBÓL

58 CLEAN VENTURES CV 21 NAPELEM CELLÁJA

59 CV 21 NAPELEM CELLA KÖZELRŐL

60 Progresz teherszállító űrhajó napelem táblákkal

61 Nemzetközi űrállomás napelem szárnyakkal és egy Szojuz visszatérő kabinnal

62 MTI-fotó 2012 MASAT 1 - OSCAR 72 Freki: khz

63 Óbudai Egyetem Kandó C épületén lévő mérő rendszer Köszönöm megtisztelő figyelmüket. WEB: Adatok: herbert.ferenc@kvk.obuda-uni.hu Mobil:
