1 Photovoltaikus rendszerek a KT-Electronic-tól Nagypál Mihály KT-Electronic Kft. Műszaki igazgató Május RENEXPO

2 Termékek I. Mono kristályos PV panel TPVXX Wp Poly kristályos PV panel TPVXX Wp Műszer Kábelek,csatlakozók, szerszámok, DC szerelési elemek Talajra Sorolható statikus Terrrace Munting S. A Alap évszak követő Terrrace Munting S. B Kéttengelyű forgatható Dual axial tracker P30 Ferde tetőre Tetősíkkal párhuzamos Picked Roof S. Lapos tetőre Teleszkópos statikus Flat roof S. B Billenthető Klikk mounting S

Kábelek,csatlakozók, szerszámok, DC szerelési elemek Talajra Sorolható statikus Terrrace Munting S.

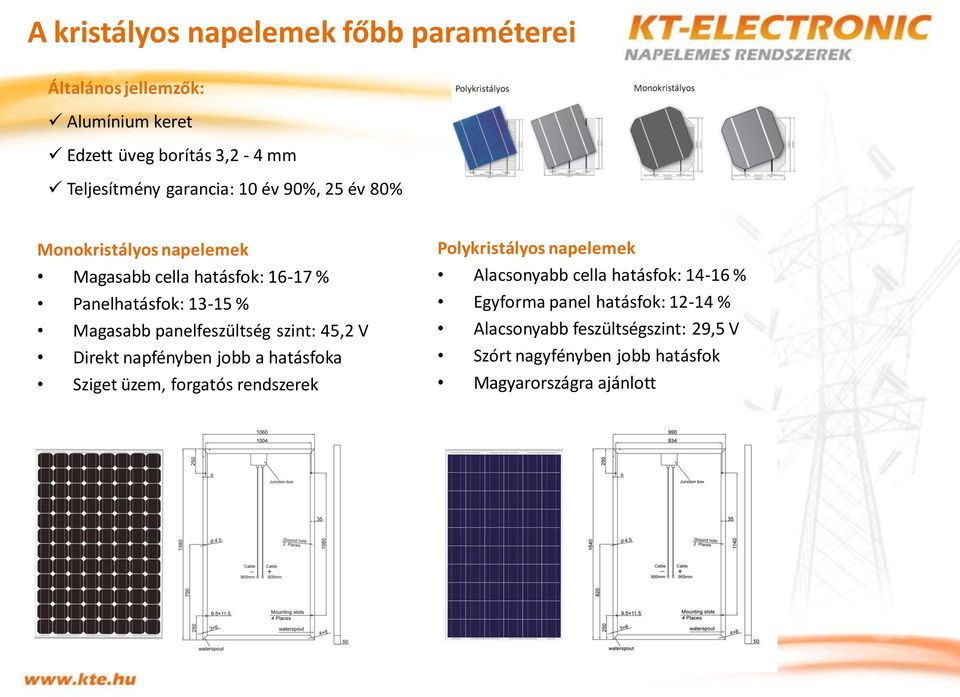

3 A kristályos napelemek főbb paraméterei Általános jellemzők: Alumínium keret Edzett üveg borítás 3,2-4 mm Teljesítmény garancia: 10 év 90%, 25 év 80% Monokristályos napelemek Magasabb cella hatásfok: % Panelhatásfok: % Magasabb panelfeszültség szint: 45,2 V Direkt napfényben jobb a hatásfoka Sziget üzem, forgatós rendszerek Polykristályos napelemek Alacsonyabb cella hatásfok: % Egyforma panel hatásfok: % Alacsonyabb feszültségszint: 29,5 V Szórt nagyfényben jobb hatásfok Magyarországra ajánlott

szint: 45,2 V Direkt napfényben jobb a hatásfoka Sziget üzem, forgatós rendszerek Polykristályos napelemek Alacsonyabb cella

Tartószerkezet ferde tetőre Hatékony Gyors telepíthetőség Kiemelkedő minőség Tüv minősítés 10 év garancia Műszaki adatok Tető típus: Ferdetető 60 -ig 34kWp 260Wp Mono panellel Dél Mo.

4 Tartószerkezet ferde tetőre Hatékony Gyors telepíthetőség Kiemelkedő minőség Tüv minősítés 10 év garancia Műszaki adatok Tető típus: Ferdetető 60 -ig 34kWp 260Wp Mono panellel Dél Mo.. Munkaerő igény: minimum 2 fő Helyszínin fémmegmunkálás: Nincs 8kWp 240Wp Poly panellel Bp. Telepített rendszer elhelyezkedése: a tető síkjával párhuzamosan Épület magasság Szélterhelés: <20m <60m/s (216km/h) Hó terhelés: <1.4KN/m 2 Kompatibilitás PV modulokkal: PV modul tájolás: Anyag: Teljes körű bármely keretes panellel Vízszintes/ függőleges/épülethez illeszkedő Alumínium ötvözet, A2 saválló acél

Telepített rendszer elhelyezkedése: a tető síkjával párhuzamosan Épület magasság Szélterhelés: <20m <60m/s (216km/h) Hó terhelés: <1.

Lapos tető tartószerkezet A Hatékony Gyors telepíthetőség Kiemelkedő minőség Tüv minősítés 10 év garancia Munkaerő igény: minimum 2 fő Helyszínin fémmegmunkálás: Nincs 50kWp 190Wp Mono panellel Dél

5 Lapos tető tartószerkezet A Hatékony Gyors telepíthetőség Kiemelkedő minőség Tüv minősítés 10 év garancia Munkaerő igény: minimum 2 fő Helyszínin fémmegmunkálás: Nincs 50kWp 190Wp Mono panellel Dél Mo. Tető típus: Ferdetető / Lapos tető Panelek és a tető síkja által bezárt szög: 0 / /30-60 Épület magasság: <20m Szélterhelés: <60m/s (216km/h) Hó terhelés: <1.4KN/m2 Kompatibilitás keretes PV modulokkal: Teljeskörű-szimpla /- dupla falú keretes panelekkel PV modul tájolás: vízszintes/ függőleges Anyag: Alumínium ötvözet, A2 saválló acél.

Tető típus: Ferdetető / Lapos tető Panelek és a tető síkja által bezárt szög: 0 / 10-30 /30-60 Épület magasság: <20m Szélterhelés:

Klikk tartószerkezet lapos tetőre Egyedülálló képességek Előre gyártott elemek Gyors telepíthetőség Garantált tartósság Tüv minősítés 10 év garancia Munkaerő igény: minimum 3 fő Helyszínin

6 Klikk tartószerkezet lapos tetőre Egyedülálló képességek Előre gyártott elemek Gyors telepíthetőség Garantált tartósság Tüv minősítés 10 év garancia Munkaerő igény: minimum 3 fő Helyszínin fémmegmunkálás: Nincs Telepítés: lapos tető nx4 panel Sorolható: 1-500kWp Tetőfelülettel bezárt szög: 5-25 Maximum szélterhelés: 40m/sec (144km/h) Maximum hóteher: 1,4kN/m2 Modul: Bármely szimpla falú keretes PV modul Modul tájolás: Fektetett Modul kompatibilitás: Univerzális Anyag: Alumínium ötvözet, A2 saválló acél,

Sorolható: 1-500kWp Tetőfelülettel bezárt szög: 5-25 Maximum szélterhelés: 40m/sec (144km/h) Maximum hóteher: 1,4kN/m2 Modul:

7 Talajra építethető rendszerek Lakossági: A Teletronik új "Roller-8" tartószerkezete Panel: 8db (~2kWp) Dőlésszög: 0-60 Szélterhelés: <42m/s (152km/h) Hó terhelés: <1.4KN/m 2 Kompatibilitás PV modulokkal: Teljes körű PV modul tájolás: Vízszintes Anyag: Alu ötvözet, A2 saválló acél, Tűzi horganyzott vascső Hatékony Univerzális: "Quadruped Mounting System" Munkaerő igény: minimum 2 fő Helyszínin fémmegmunkálás: Nincs Sorolható tartószerkezet változtatás nélkül akár 1-500kWp Terepviszonyokhoz illeszthető él magasságok adhatóak. előszerelt elemek, panelméretekhez illesztetten szabott sínek speciális, a sínprofilba bárhol berakható Z -NUT modulok Gyors telepíthetőség Kiemelkedő minőség Tüv minősítés 10 év garancia

Mounting System" Munkaerő igény: minimum 2 fő Helyszínin fémmegmunkálás: Nincs Sorolható tartószerkezet változtatás nélkül akár 1-500kWp Terepviszonyokhoz illeszthető él

8 Minősített Forgatós rendszerek (<6MWp referencia) Szenzoros/ programozott/ forszírozott vezérlés Védelem a túlzott szélnyomással szemben Kéttengelyes forgatók Beruházás:120% - termelés: % Normál szélsebesség: Védelem bekapcsolása: Max szélsebesség: 50km/h 120km/h 240km/h Felület: 21-48m 2 Azimut: ~270 Eleváció: 0-70 Csak felügyelettel rendelkező állomásra! Egytengelyes forgatók (K-Ny) Beruházás:115% - termelés:120%

szélsebesség: Védelem bekapcsolása: Max szélsebesség: 50km/h 120km/h 240km/h Felület: 21-48m 2 Azimut:

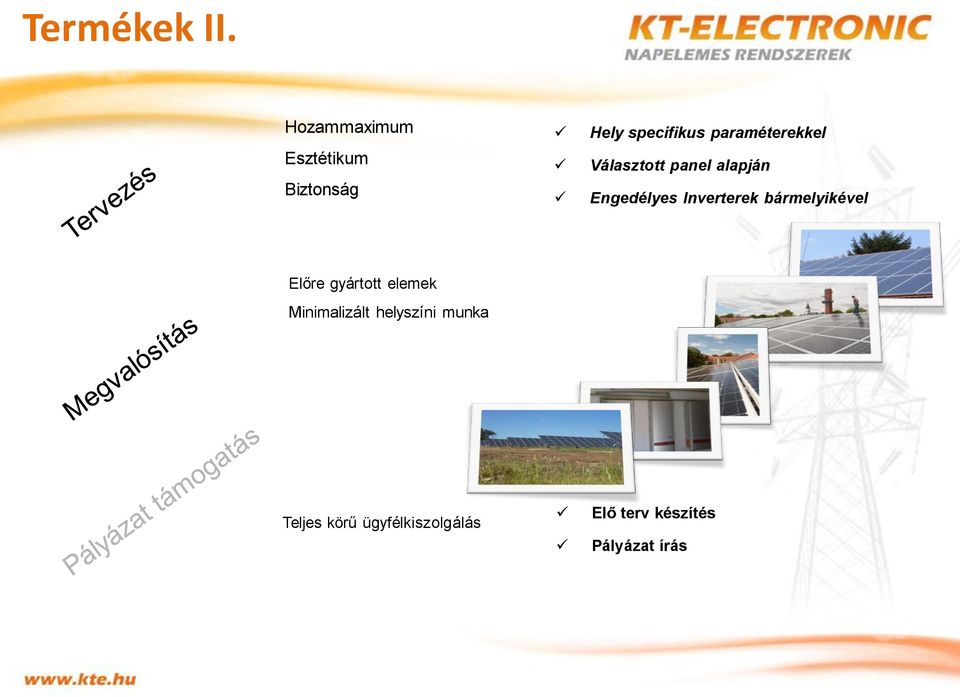

9 Termékek II. Hozammaximum Esztétikum Biztonság Hely specifikus paraméterekkel Választott panel alapján Engedélyes Inverterek bármelyikével Előre gyártott elemek Minimalizált helyszíni munka Teljes körű ügyfélkiszolgálás Elő terv készítés Pályázat írás

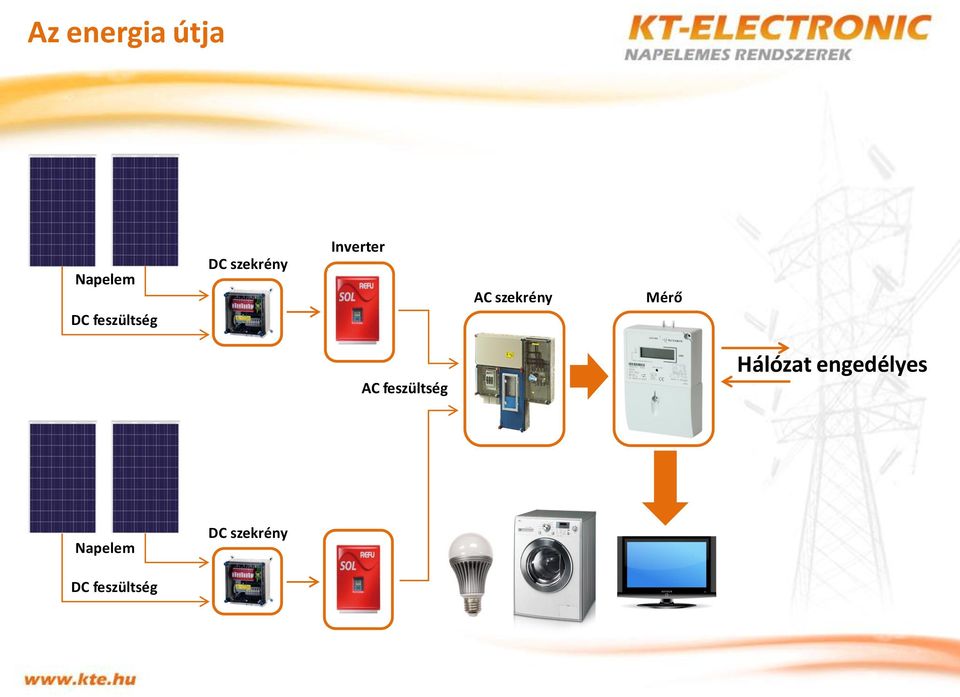

10 Az energia útja Napelem DC feszültség DC szekrény Inverter AC szekrény Mérő AC feszültség Hálózat engedélyes Napelem DC szekrény DC feszültség

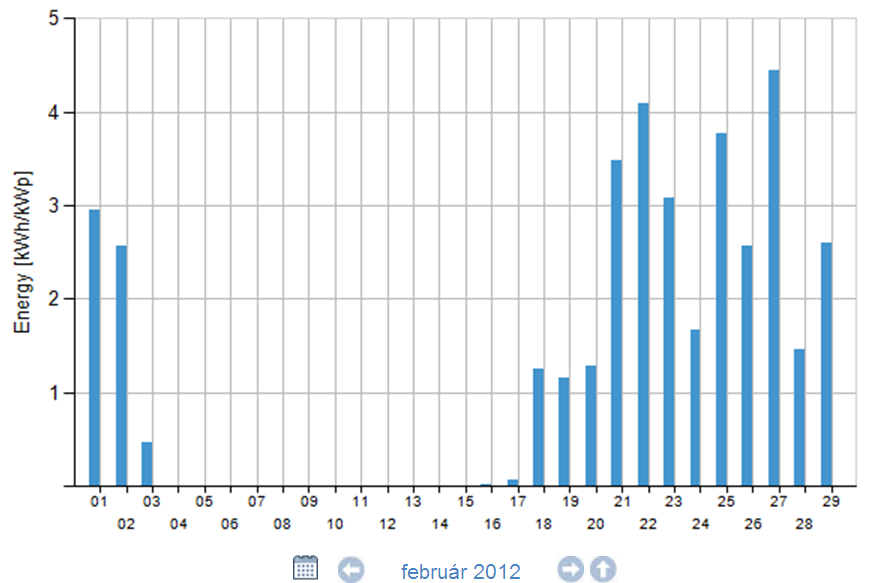

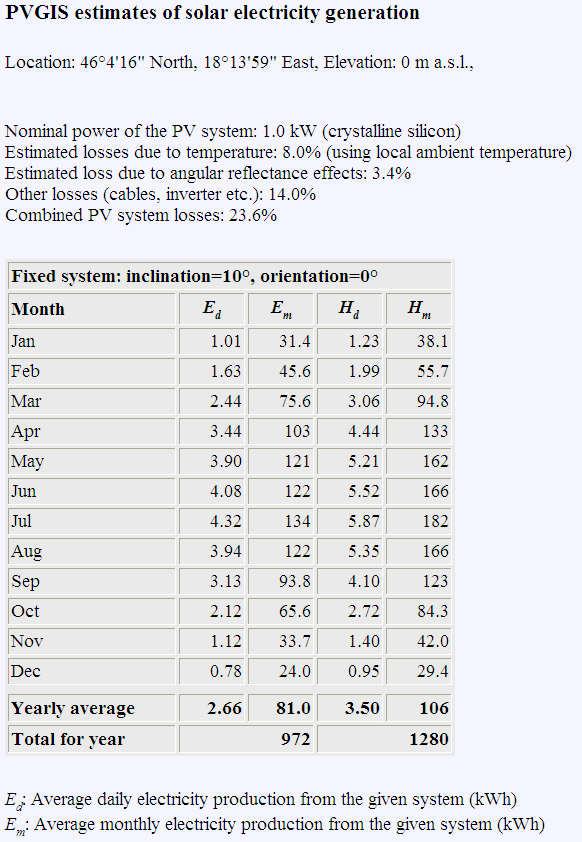

11 Elérhető hozam? Tél (kwh/kwp) Tájolás hatása a hatásfokra Tájolás: D PV: 260W Mono Dőlésszög 10 Tájolás: DK PV: 190W Mono Dőlésszög: 30

12 Elérhető hozam? Tél (kwh/kwp)

13 Hálózatszinkron Napelemes rendszerek Mo.-i telepítéssel (Listaár, II. Negyedév) Teljesítmény Nettó Ár * Fajlagos Nettó Ár Éves Várható termelt ~ felületigény Panelek (kwp) HUF HUF kwh m Teljesítmény Megtérülés 85% támogatással Panelek ( kwp) Megtérülés 50% támogatással Megtérülés támogatás nélkül 50 1,7 év 4,9 év 8,5 év 40 1,7 év 5 év 8,7 év 34 1,8 év 5,1 év 8,8 év 10 2 év 5,6 év 9,6 év 8 2 év 5,7 év 9,7 év Az Árak tartalmazzák a tervezés, engedélyeztetés, kivitelezés, beüzemelés, és az 1. évi felülvizsgálta díjait. PV panelek minőségi garanciája 25 év 80%. *Az Árak lista árak, nem tartalmazzák a tényleges telepítési környezet sajátosságainak figyelembe vételét

638 000 40 120 231 10 7 500 000 750 000 11 800 68 8 6 200 000 775 000 9 440 54 Teljesítmény Megtérülés 85% támogatással Panelek ( kwp) Megtérülés 50% támogatással Megtérülés támogatás nélkül 50 1,7

14 Mikorra térül meg? Villamos energia lakossági árszínvonala 1996= 100% Lakossági Gázár emelkedése 1996= 100%

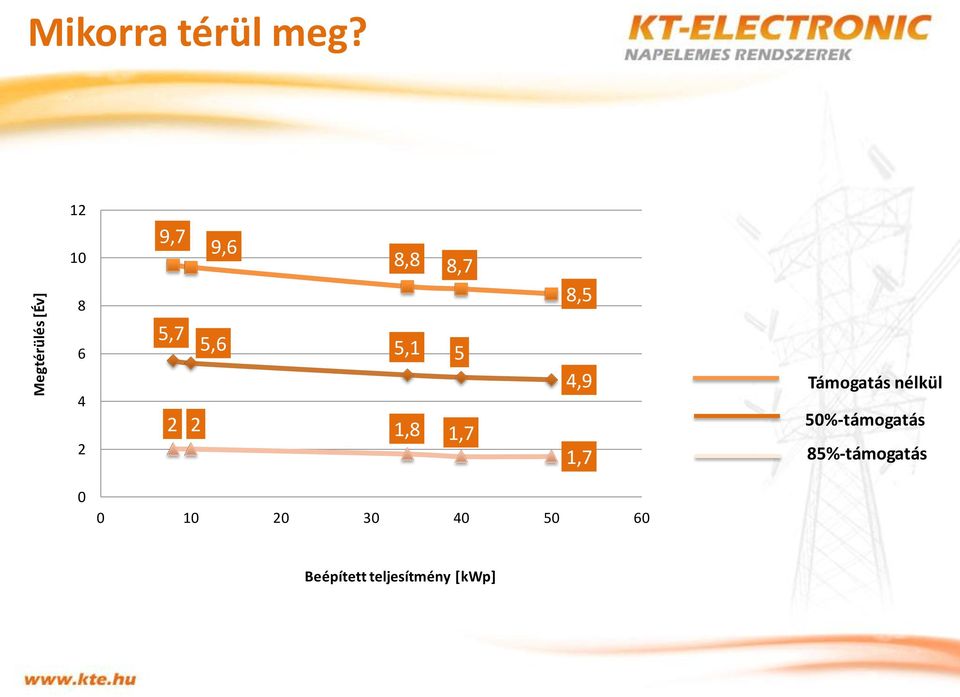

15 Mikorra térül meg? Megtérülés [Év] ,7 9,6 5,7 5, ,8 5,1 1,8 8,7 5 1,7 8,5 4,9 1,7 Támogatás nélkül 50%-támogatás 85%-támogatás Beépített teljesítmény [kwp]

8,8 5,1 1,8 8,7 5 1,7 8,5 4,9 1,7 Támogatás

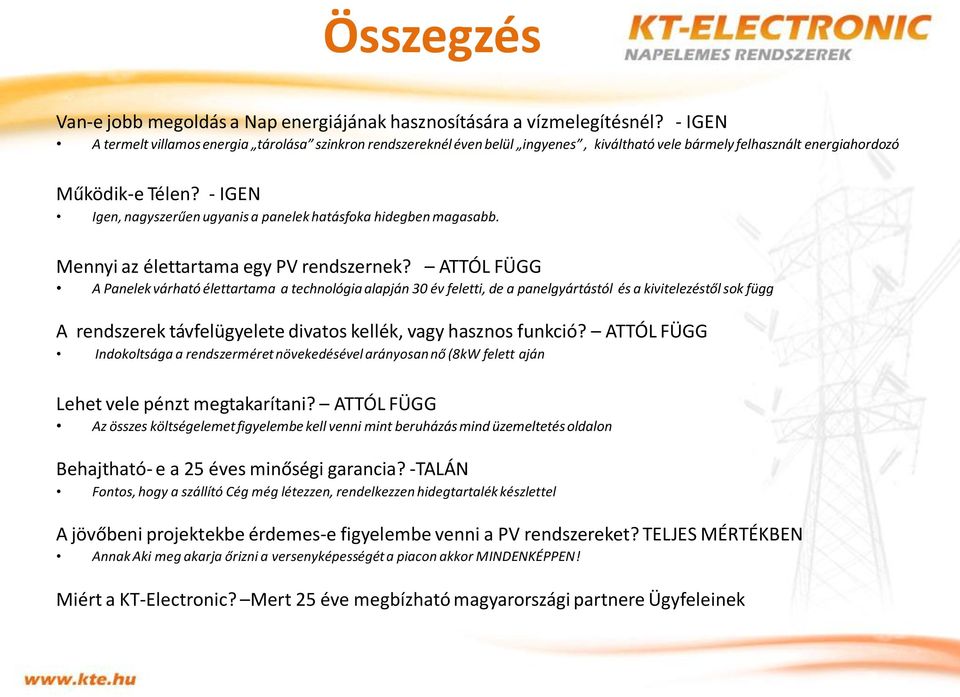

16 Összegzés Van-e jobb megoldás a Nap energiájának hasznosítására a vízmelegítésnél? - IGEN A termelt villamos energia tárolása szinkron rendszereknél éven belül ingyenes, kiváltható vele bármely felhasznált energiahordozó Működik-e Télen? - IGEN Igen, nagyszerűen ugyanis a panelek hatásfoka hidegben magasabb. Mennyi az élettartama egy PV rendszernek? ATTÓL FÜGG A Panelek várható élettartama a technológia alapján 30 év feletti, de a panelgyártástól és a kivitelezéstől sok függ A rendszerek távfelügyelete divatos kellék, vagy hasznos funkció? ATTÓL FÜGG Indokoltsága a rendszerméret növekedésével arányosan nő (8kW felett aján Lehet vele pénzt megtakarítani? ATTÓL FÜGG Az összes költségelemet figyelembe kell venni mint beruházás mind üzemeltetés oldalon Behajtható- e a 25 éves minőségi garancia? -TALÁN Fontos, hogy a szállító Cég még létezzen, rendelkezzen hidegtartalék készlettel A jövőbeni projektekbe érdemes-e figyelembe venni a PV rendszereket? TELJES MÉRTÉKBEN Annak Aki meg akarja őrizni a versenyképességét a piacon akkor MINDENKÉPPEN! Miért a KT-Electronic? Mert 25 éve megbízható magyarországi partnere Ügyfeleinek

- IGEN Igen, nagyszerűen ugyanis a panelek hatásfoka hidegben magasabb. Mennyi az élettartama egy PV rendszernek?

17 Köszönöm a Figyelmüket Nagypál Mihály KT- Electronic Kft Budaörs, Gyár u. 2. Tel.: +36 (23) Fax: +36 (23)
