2.1 Szolár rendszer HMV készítéshez

Átírás

1

2 Szolár berendezés szerkezete 2 Szolár berendezés szerkezete 2.1 Szolár rendszer HMV készítéshez 7. ábra Szolár HMV készítés A kollektorban a nap felmelegíti az abszorbert és az abban keringő hőhordozó közeget (víz fagyálló közeggel). A felmelegített közeget a keringető szivattyú a szolár tároló alsó hőcserélőjéhez szállítja, és leadja hőenergiáját a tárolóközegnek (használati melegvíz). A hőszabályzó automatika a keringető szivattyút csak akkor kapcsolja be a szolárkörben, ha a kollektorban a hőmérséklet magasabb, mint a tároló alsó tartományában. A hőmérséklet-különbséget a kollektor és a szolár tároló hőérzékelőjével érzékeljük. 2.2 Szolár rendszer, fűtésrásegítéshez Megfelelő tárolóval és megfelelő szabályozással az előállított szolárhő igénybe vehető a fűtés előmelegítés kiegészítésére. Ehhez a tárolóba két víztartályt építettek egymásba (9. ábra). A belső tároló HMV melegítésre, a külső pedig fűtésrásegítésre szolgál. Mihelyt a tároló hőmérséklete meghaladja a visszatérő fűtővezeték hőmérsékletét, működésbe lép a háromutas váltószelep. Átkapcsolt háromutas váltó szelepnél és működő keringető szivattyúnál a tárolóból szolár fűtőenergia kerül ki. A visszatérő fűtővezeték hőmérsékletét megemeli a tároló magasabb hőmérséklete. Kis erősségű napsugárzásnál a szolár tárolót hagyományos hőfejlesztő berendezéssel (pl. fűtőkazán) fűtik fel. A szolár tároló felső hőcserélőjén keresztül a vizet a szabályzó automatika által megszabott értékre fűtik fel. Az álló tároló hőmérsékletének rétegenkénti eloszlása lehetővé teszi a tároló felső részének korlátozott mértékű felfűtését, így az utánfűtést a lehető legkisebb mértékben kell igénybe venni. Mihelyt elértük a kívánt hőmérsékletet, a fűtőkazán készen áll a lakótér fűtésére. A szolár fűtőenergia a tárolóból a fűtőkészüléken keresztül jut a fűtési hálózatba. A fűtőberendezés fűtés szabályzója érzékeli, hogy elegendő szolárenergia áll-e rendelkezésre a fűtési hálózat melegítésére. Ha túl kevés a rendelkezésre álló szolárenergia, a fűtőberendezés biztosítja az utánfűtést. A fűtővíz a fűtési hálózaton keresztül lehül és a fűtési hálózat visszatérő vezetékétől a nyitott háromutas váltószelepen keresztül visszajut a tárolóba. A tárolóból ismét magas hőmérsékletű fűtővizet vezetnek a fűtővízbe. Elegendő rendelkezésre álló szolárenergia esetén így a fűtésköltség jelentős mértékben csökkenthető.

3 Szolár berendezés szerkezete 8. ábra Szolár HMV melegítés fűtésrásegítéssel 9. ábra Szolár kombi tároló fűtésrásegítéshez Délután Este Éjszaka Reggel Dél A tároló tele van. A melegvizet A tároló hőt ad le Ha a Napsütés ideje. 750 liter nap által zuhanyozáskor és a fűtési zuhanyozáshoz a Nagy teljesítményű felmelegített víz áll fürdéskor hálózatba. rendelkezésre hőátadón keresztül rendelkezésre. felhasználják. állónál több szolárenergia jut a Közben az alsó melegvízre van tárolóba. tartományban szükség, a bevezetett hidegvíz fűtőberendezés ismét szolárhőt vesz segíti az ivóvízmelegítést. fel.

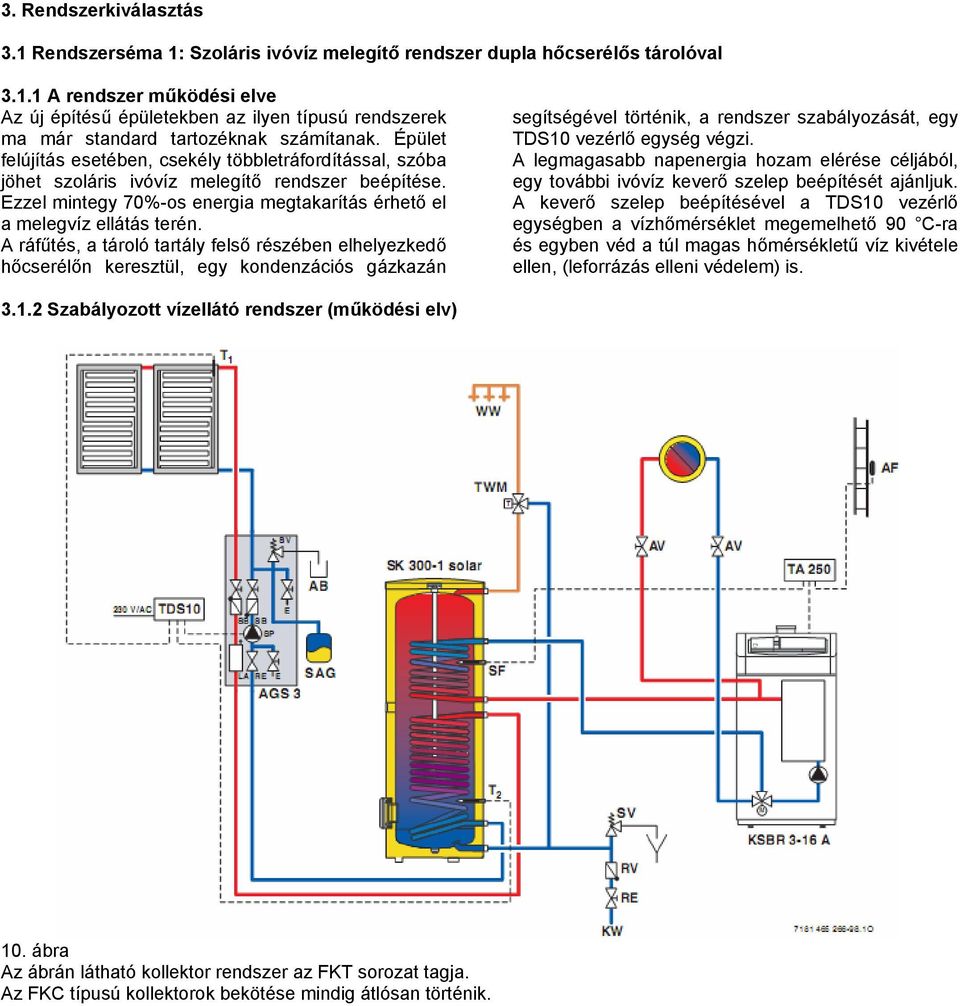

4 3. Rendszerkiválasztás 3.1 Rendszerséma 1: Szoláris ivóvíz melegítő rendszer dupla hőcserélős tárolóval A rendszer működési elve Az új építésű épületekben az ilyen típusú rendszerek ma már standard tartozéknak számítanak. Épület felújítás esetében, csekély többletráfordítással, szóba jöhet szoláris ivóvíz melegítő rendszer beépítése. Ezzel mintegy 70%-os energia megtakarítás érhető el a melegvíz ellátás terén. A ráfűtés, a tároló tartály felső részében elhelyezkedő hőcserélőn keresztül, egy kondenzációs gázkazán segítségével történik, a rendszer szabályozását, egy TDS10 vezérlő egység végzi. A legmagasabb napenergia hozam elérése céljából, egy további ivóvíz keverő szelep beépítését ajánljuk. A keverő szelep beépítésével a TDS10 vezérlő egységben a vízhőmérséklet megemelhető 90 C-ra és egyben véd a túl magas hőmérsékletű víz kivétele ellen, (leforrázás elleni védelem) is Szabályozott vízellátó rendszer (működési elv) 10. ábra Az ábrán látható kollektor rendszer az FKT sorozat tagja. Az FKC típusú kollektorok bekötése mindig átlósan történik.

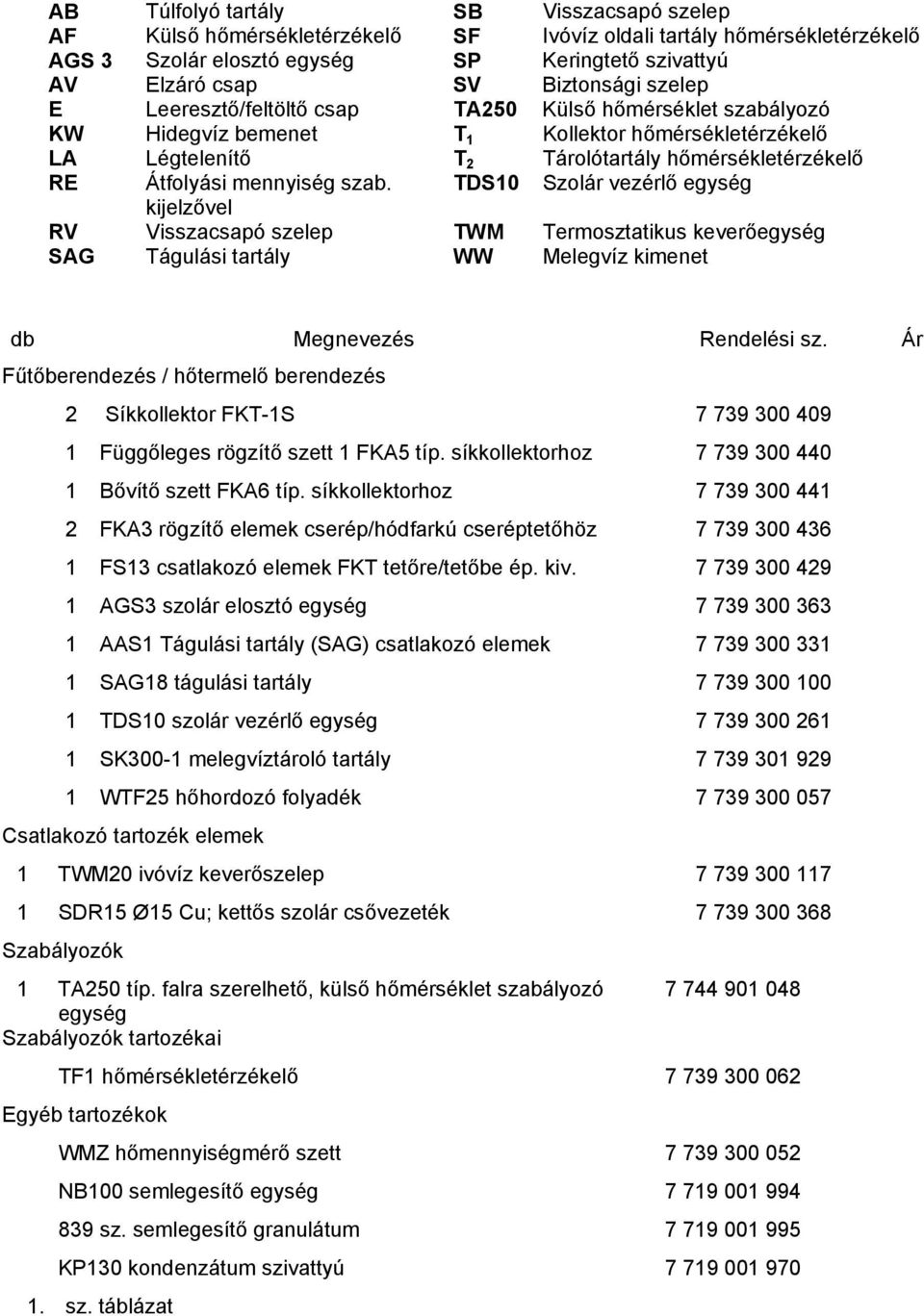

5 AB Túlfolyó tartály SB Visszacsapó szelep AF Külső hőmérsékletérzékelő SF Ivóvíz oldali tartály hőmérsékletérzékelő AGS 3 Szolár elosztó egység SP Keringtető szivattyú AV Elzáró csap SV Biztonsági szelep E Leeresztő/feltöltő csap TA250 Külső hőmérséklet szabályozó KW Hidegvíz bemenet T 1 Kollektor hőmérsékletérzékelő LA Légtelenítő T 2 Tárolótartály hőmérsékletérzékelő RE Átfolyási mennyiség szab. TDS10 Szolár vezérlő egység kijelzővel RV Visszacsapó szelep TWM Termosztatikus keverőegység SAG Tágulási tartály WW Melegvíz kimenet db Megnevezés Rendelési sz. Ár Fűtőberendezés / hőtermelő berendezés 2 Síkkollektor FKT-1S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. síkkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cseréptetőhöz FS13 csatlakozó elemek FKT tetőre/tetőbe ép. kiv AGS3 szolár elosztó egység AAS1 Tágulási tartály (SAG) csatlakozó elemek SAG18 tágulási tartály TDS10 szolár vezérlő egység SK300-1 melegvíztároló tartály WTF25 hőhordozó folyadék Csatlakozó tartozék elemek 1 TWM20 ivóvíz keverőszelep SDR15 Ø15 Cu; kettős szolár csővezeték Szabályozók 1 TA250 típ. falra szerelhető, külső hőmérséklet szabályozó egység Szabályozók tartozékai TF1 hőmérsékletérzékelő Egyéb tartozékok WMZ hőmennyiségmérő szett NB100 semlegesítő egység sz. semlegesítő granulátum KP130 kondenzátum szivattyú sz. táblázat

6 3.2 Rendszerséma 2: szoláris ivóvíz melegítő rendszer két különböző tájolású kollektor mezővel és két hőcserélős tárolóval A rendszer működési elve Ez a vízellátó berendezés csak abban az esetben ajánlott, amikor egy tetőfelületen nincs elegendő hely és kényszerűségből, két tetőfelületet kell igénybe venni. Az olyan, 35 -nál kisebb lejtőjű, lapos tetőszerkezetek esetében két visszatérő ágat kell kialakítani, mivel délidőben egyidejűleg üzemel mindkét kollektor. Meredekebb lejtésű tetők esetében, a hidraulikai szempontból egyszerűbb, háromjáratú szelepes, alacsonyabb szolár hozamú megoldás is választható. A rendszerrel a melegvíz ellátásra fordított energia 60%-a takarítható meg. A ráfűtés, a tároló tartály felső részében elhelyezkedő hőcserélőn keresztül, egy kondenzációs gázkazán segítségével történik. A rendszerszabályozást mindkét hidraulikai megoldás esetén, egy TDS3 szabályozó végzi. A legmagasabb szolár hozam elérése céljából, egy ivóvíz keverőszelep beépítését ajánljuk. A keverő szelep beépítésével a TDS3 vezérlő egységben a vízhőmérséklet megemelhető 90 C-ra. A szelep véd a túl magas hőmérsékletű víz kivétele ellen (leforrázás elleni védelem) is Szabályozott vízellátó rendszer (működési elv) 11. ábra Az ábrán látható kollektor rendszer az FKT sorozat tagja. Az FK C típusú kollektorok bekötése mindig átlósan történik. AB Túlfolyó tartály SF Ivóvíz oldali tartály hőmérsékletérzékelő A F Külső hőmérsékletérzékelő SP Keringtető szivattyú AGS3 Szolár elosztó egység SV Biztonsági szelep AV Elzáró csap TA250 Külső hőmérséklet szabályozó E Leeresztő/feltöltő csap T 1 Kollektor hőmérsékletérzékelő KW Hidegvíz bemenet T 2 Tárolótartály hőmérsékletérzékelő LA Légtelenítő T 3 Kollektor hőmérsékletérzékelő R E Átfolyási mennyiség szab. kijelzővel TDS3 Szolár vezérlő egység RW Visszacsapó szelep TWM Termosztatikus keverőegység SAG Tágulási tartály WW Melegvíz kimenet S B Visszacsapó szelep

7 db Megnevezés Rendelési sz. Ár Fűtőberendezés / hőtermelő berendezés 4 Síkkollektor FKT-1S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. sikkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cseréptetőhöz FS13 csatlakozó elemek FKT tetőre/tetőbe ép. kiv AGS25 szolár elosztó egység AAS1 Tágulási tartály (SAG) csatlakozó elemek SAG25 tágulási tartály Hőhordozó folyadék WTF Hőhordozó folyadék WTF Csatlakozó tartozék elemek 1 TWM20 ivóvíz keverőegység SDR15 Ø15 mm Cu; kettős szolár csővezeték DWU 20 típ. háromutas szelep Ivóvíz melegítő berendezés 1 SK300-1 típ. tároló tartály Szabályozók TDS3 típ. vezérlő egység TA250 típ. falra szerelhető, külső hőmérséklet szabályozó egység Szabályozók tartozékai 1 TF1 hőmérsékletérzékelő Egyéb tartozékok WMZ hőmennyiségmérő szett NB100 semlegesítő egység sz. semlegesítő granulátum KP130 kondenzátum szivattyú sz. táblázat

8 3.3 Rendszerséma 3: szoláris ivóvíz melegítő rendszer két párhuzamosan bekötött két hőcserélős melegvíztárolóval A rendszer működési elve Ez a vízellátó rendszer olyan többlakásos társasházakban alkalmazható, ahol a napi melegvíz szükséglet 1000 liter mennyiségig terjed. A kollektor felületet és az egyéb tartozékokat a melegvíz szükséglet figyelembevételével kell méretezni. A két két hőcserélős tárolótartályt úgy kell megválasztani, hogy elegendő tartalékkal rendelkezzen a háztartások melegvízzel történő ellátásához a téli időszakban. A tárolótartályok és a keringtető csőhálózat nagysága miatt szükséges egy termikus fertőtlenítő egység beiktatása. A rendszerrel a melegvíz ellátásra fordított energia 40%-a takarítható meg. A kollektorokat (10 kollektorig) sorosan kell bekötni. A rendszer biztonságos működése érdekében, valamennyi tároló be és kimenetet hidraulikailag ki kell egyenlíteni, vagy a Thielmann módszert alkalmazni. Így egy egyszerű TDS1 szolár vezérlő egység is megfelelően ellátja a berendezés vezérlését. A ráfűtés, a tároló tartály felső részében elhelyezkedő hőcserélőn keresztül, egy kondenzációs gázkazán segítségével történik. A TDS1 vezérlő egység további funkcióként vezérli a melegvíz ráfűtést ill. a cirkuláció időbeni szabályozását. A legmagasabb szolár hozam elérése céljából, egy ivóvíz keverő szelep beépítését ajánljuk. A keverő berendezés beépítésével a TDS1 vezérlő egységben a vízhőmérséklet megemelhető 90 C-ra és egyben véd a túl magas hőmérsékletű víz kivétele ellen, (leforrázás elleni védelem) is Szabályozott vízellátó rendszer (működési elv) 12. sz. ábra AB Túlfolyó tartály RE Átfolyási mennyiség szab. kijelzővel AF Külső hőmérsékletérzékelő RV Visszacsapó szelep AGS3 Szolár elosztó egység SB Visszacsapó szelep AV Elzáró csap SAG Szolár Tágulási tartály E Leeresztő/feltöltő csap SP Szolár Keringtető szivattyú HMM Fűtés keverő egység SV Bizton sági szelep HP Fűtés keringtető szivattyú TA271 Külső hőmérséklet vezérlésű szabályozó H SM Fűtés kapcsoló modul TDP Termikus fertőtlenítő szivattyú HW Hidrováltó TDS1 Szolár vezérlő egység K KP Kazán keringtető szivattyú TWM Termosztatikus melegvíz keverőegység KW Hidegvíz bemenet T 1 Kollektor hőmérsékletérzékelő LA Légtelenítő T 2 Szolár Tárolótartály hőmérsékletérzékelő LP Feltöltő szivattyú T 3 Fűtés tároló tartály hőmérsékletérzékelő MAG Membrános tágulási tartály VF Átfolyás érzékelő MI Háromutas keverőszelep WW Melegvíz kimenet

9 db Megnevezés Rendelési sz. Ár Fűtőberendezés / hőtermelő berendezés 8 Síkkollektor FKT-1S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. sikkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cseréptetőhöz FKT FS7 soros csatlakozó elemek FS13 csatlakozó elemek FKT tetőre/tetőbe ép. kiv AGS3 szolár elosztó egység AAS1 Tágulási tartály (SAG) csatlakozó elemek SAG35 tágulási tartály Hőhordozó folyadék WTF CerapurMaxx ZBR 65-1 A típ. kondenzációs fali gázkazán Csatlakozó tartozék elemek 1 TWM20 ivóvíz keverőszelep SDR18 Ø18 mm Cu; kettős szolár csővezeték HW90 típ. hidraulikus váltó UPS25-60 kazán keringtető szivattyú Ivó víz melegítő berendezés 2 SK500-1 solar tároló tartály Szabályozók 1 TDS1 szolár vezérlő egység TA270 típ. falra szerelhető, külső hőmérséklet szabályozó egység Szabályozók tartozékai 1 TF1 hőmérsékletérzékelő HSM fűtés kapcsoló modul HMM fűtés keverő egység Egyéb tartozékok WMZ Hőmennyiségmérő szett NB100 semlegesítő egység sz. semlegesítő granulátum KP130 kondenzátum szivattyú sz. táblázat

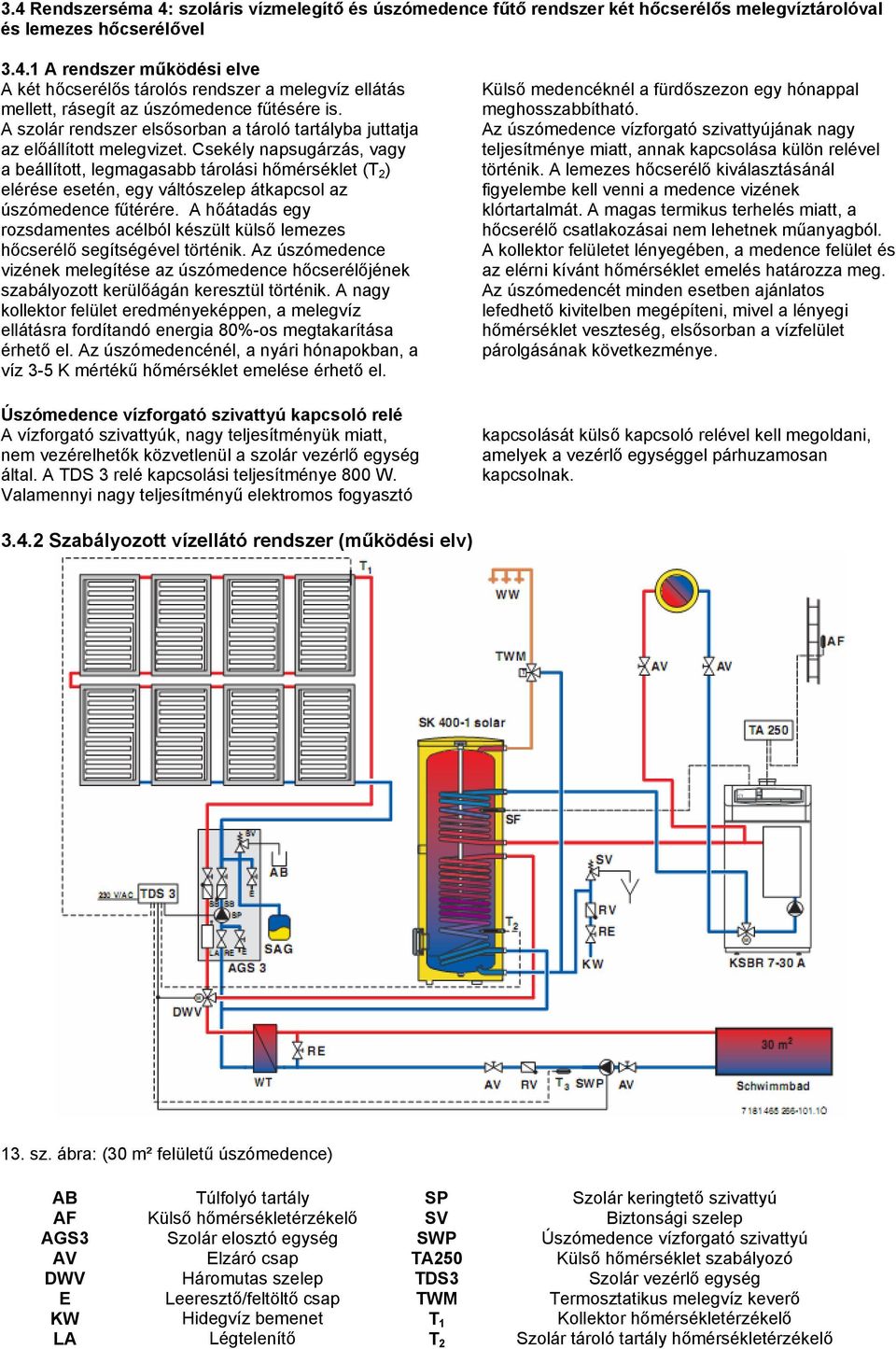

10 3.4 Rendszerséma 4: szoláris vízmelegítő és úszómedenc e fűtő rendszer két hőcserélős melegvíztárolóval és lemezes hőcserélővel A rendszer működési elve A két hőcserélős tárolós rendszer a melegvíz ellátás mellett, rásegít az úszómedence fűtésére is. A szolár rendszer elsősorban a tároló tartályba juttatja az előállított melegvizet. Csekély napsugárzás, vagy a beállított, legmagasabb tárolási hőmérséklet (T2) elérése esetén, egy váltószelep átkapcsol az úszómedence fűtérére. A hőátadás egy rozsdamentes acélból készült külső lemezes hőcserélő segítségével történik. Az úszómedence vizének melegítése az úszómedence hőcserélőjének szabályozott kerülőágán keresztül történik. A nagy kollektor felület eredményeképpen, a melegvíz ellátásra fordítandó energia 80%-os megtakarítása érhető el. Az úszómedencénél, a nyári hónapokban, a víz 3-5 K mértékű hőmérséklet emelése érhető el. Úszómedence vízforgató szivattyú kapcsoló relé A víz forgató szivattyúk, nagy teljesítményük miatt, nem vezérelhetők közvetlenül a szolár vezé rlő egység által. A TDS 3 relé kapcsolási teljesítménye 800 W. Valamennyi nagy teljesítményű elektromos fogyasztó Külső medencéknél a fürdőszezon egy hónappal meghosszabbítható. Az úszómedence vízforgató szivattyújának nagy teljesítménye miatt, annak kapcsolása külön relével történik. A lemezes hőcserélő kiválasztásánál figyelembe kell venni a medence vizének klórtartalmát. A magas termikus terhelés miatt, a hőcserélő csatlakozásai nem lehetnek műanyagból. A kollektor felületet lényegében, a medence felület és az elérni kívánt hőmérséklet emelés határozza meg. Az úszómedencét minden esetben ajánlatos lefedhető kivitelben megépíteni, mivel a lényegi hőmérséklet veszteség, elsősorban a vízfelület párolgásának következménye. kapcsolását küls ő kapcsoló relével kell megoldani, amelyek a vezérlő egységgel párhuzamosan kapcsolnak Szabályozott vízellátó rendszer (működési elv) 13. s z. ábra: (30 m² felületű úszómedence) AB Túlfolyó tartály SP Szolár keringtető szivattyú AF Külső hőmérsékletérzékelő SV Biztonsági szele p AGS3 Szolár elosztó egység SWP Úszómedence vízforgató szivattyú AV Elzáró csap TA250 Külső hőmérséklet szabályozó DWV Háromutas szelep TDS3 Szolár vezérlő egység E Leeresztő/feltöltő csap TWM Termosztatikus melegvíz keverő KW Hidegvíz bemenet T 1 Kollektor hőmérsékletérzékelő LA Légtelenítő T 2 Szolár tároló tartály hőmérsékletérzékelő

11 RE Átfolyási mennyiség szab. kijelzővel T 3 Úszómeden ce visszatérő ág hőmérsékletérzékelő RV Visszacsapó szelep VF Áramlásérzéke lő SAG Szolár Tágulási tartály WT Hőcserélő SB Visszacsapó szelep WW Melegvíz kimenet SF Tároló tartály hőmérsékletérzékelő db Megnevezés Rendelési sz. Ár Fűtőberendezés / hőtermelő berendezés 8 Síkkollektor FKT-1S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. sikkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cseréptetőhöz FKT FS13 soros csatlakozó elemek FS13 csatlakozó elemek FKT tetőre/tetőbe ép. kiv AGS3 szolár elosztó egység Tágulási tartály (SAG) csatlakozó elemek AAS SAG35 tágulási tartály WTF25 hőhordozó folyadék Csatlakozó tartozék elemek Ivóvíz keverőszelep TWM SDR15 Ø15 mm Cu; kettős szolár csővezeték DWU20 háromutas váltószelep Ivóvíz melegítő berendezés SK400-1 solar melegvíztároló tartály Szabályozók TDS3 szolár vezérlő egység TA250 falra szerelhető, külső hőmérséklet szabályozó egység Szabályozók tartozékai TF1 hőmérsékletérzékelő Egyéb tartozékok WMZ hőmennyiségmérő szett NB100 semlegesítő egység sz. semlegesítő granulátum KP130 kondenzátum szivattyú Úszómedence lemezes hőcserélő 4. sz. táblázat (az építtető biztosítja)

12 3.5 Rendszerséma 5: szoláris vízmelegítő rendszer előmelegítővel és meglévő tároló tartállyal A rendszer működési elve Amennyiben az építtető meg szeretné tartani a meglévő melegvíz tároló tartályát, úgy az alábbi, termikus szolár rendszer alkalmazását ajánljuk. A már meglévő melegvíztároló elé egy monovalens (csak egy hőcserélővel rendelkező) tartályt kell beiktatni. A napenergiával történő melegítés kizárólag ebben az előtét tartályban történik. Vízkivétel esetén az előtét tartályból felmelegített víz áramlik a melegvíztároló tartályba. Ez a módszer 50%-os energia megtakarítást eredményez, mert a kazánnak egyáltalán nem, vagy csak kis mértékben kell a már előmelegített vizet felfűteni. A meglévő vízellátó rendszer egy további TDS10 szolár vezérlő egység és egy költséges csővezeték rendszer kiépítésével tehető még hatékonyabbá. A vezérlő egység szabályozza a két tároló tartály közötti hőcserét. Amikor a szolár tartályban a hőmérséklet 8 K-kal megemelkedik, a melegvizet egy további szivattyú átvezeti a fő melegvíztároló tartályba. Ezzel további 8-10 %-os megtakarítás érhető el. A ráfűtést a változatlanul hagyott, meglévő kazán biztosítja. A TDS1 további funkcióként ellátja a ráfűtés és a keringtetés vezérlését. A legmagasabb szolár hozam elérése céljából, egy ivóvíz keverő szelep beépítését ajánljuk. A keverő szelep beépítésével a TDS1 vezérlő egységben a vízhőmérséklet megemelhető 90 C-ra és egyben véd a túl magas hőmérsékletű víz kivétele ellen, (leforrázás elleni védelem) is Szabályozott vízellátó rendszer (működési elv) 14. sz. ábra Az ábrán látható kollektor rendszer az FKT sorozat tagja. Az FKC típusú kollektorok bekötése mindig átlósan történik.

13 AB Túlfolyó tartály SV Biztonsági szelep AF Külső hőmérséklet TA250 Külső hőmérséklet vezérlésű szabályozó AGS3 Szolár elosztó egység TDS1 Szolár vezérlő egység AV Elzáró csap TDS10 Szolár vezérlő egység E Leeresztő/feltöltő csap TWM Termosztatikus melegvíz keverő KW Hidegvíz bemenet T 1 Kollektor hőmérsékletérzékelő (TDS1) LA Légtelenítő T 2 Előmelegítő tartály hőmérsékletérzékelő RE Átfolyási mennyiség szab. kijelzővel T 3 Előmelegítő tartály hőmérsékletérzékelő (TDS10) RV Visszacsapó szelep T 4 Meglévő tartály hőmérsékletérzékelő (TDS10) SAG Szolár Tágulási tartály UP Vízforgató szivattyú (meglévő melegvíz tartály) SB Visszacsapó szelep WW Hidegvíz kimenet SF Tároló tartály hőmérsékletérzékelő ZP Keringtető szivattyú SP Szolár keringtető szivattyú db Megnevezés Rendelési sz. Ár Fűtőberendezés / hőtermelő berendezés 4 Síkkollektor FKT-1-S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. síkkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cserpép tetőhöz FS13 csatlakozó elemek FKT tetőre/tetőbe építhető kiv AGS3 Szolár elosztó egység AAS1 tágulási tartály (SAG) csatlakozó elemek SAG25 tágulási tartály WTF25 hőhordozó folyadék WTF10 hőhordozó folyadék Csatlakozó tartozék elemek 1 Tároló tartály csatlakozó elemek AS Ivóvíz keverő szelep TWM SDR15 Ø15 mm Cu; kettős szolár csővezeték Ivóvíz melegítő berendezés 1 Melegvíztároló tartály SK Z Szabályozók 1 Szolár vezérlő egység TDS TA250 falra szerelhető, külső hőmérséklet szabályozó egység Opcionális: TDS10 szolár vezérlő egység Szabályozók tartozékai 1 TF1 hőmérsékletérzékelő Egyéb tartozékok Hőmennyiségmérő szett WMZ NB100 semlegesítő egység sz. semlegesítő granulátum Kondenzátum szivattyú KP sz. táblázat

14 3.6 Rendszerséma 6: szoláris vízmelegítő rendszer előmelegítővel és meglévő, két hőcserélős tároló tartállyal A rendszer működési elve Ennél a rendszernél át kell alakítani a komplett meglévő rendszert. A ráfűtés céljából a két hőcserélős tároló tartályt rákötjük a kazánra. A dupla hőcserélős tároló kiválasztásánál figyelembe kell venni a melegvíz szükségletet és ennek megfelelő méretet kell választani. A 3.5 pont alatt leírtakkal ellentétben, itt nincs szükség a két tároló tartály közötti hőcsere szabályozására, mivel mindkét tartály közvetlen összeköttetésben áll a szolár rendszerrel. A szabályozást egy TDS3 szolár vezérlő egység biztosítja. A dupla hőcserélős tároló tartály a fő tároló, az előmelegítő csak abban az esetben lép működésbe, ha a dupla hőcserélős tároló már nem tud több hőt felvenni. A legmagasabb szolár hozam elérése céljából, egy ivóvíz keverőszelep beépítését ajánljuk. A keverő szelep beépítésével a TDS1 vezérlő egységben a vízhőmérséklet megemelhető 90 C-ra és egyben véd a túl magas hőmérsékletű víz kivétele ellen, (leforrázás elleni védelem) is Szabályozott vízellátó rendszer (működési elv) 15. sz. ábra Az ábrán látható kollektor rendszer az FKT sorozat tagja. Az FKC típusú kollektorok bekötése mindig átlósan történik.

15 AB Túlfolyó tartály SV Biztonsági szelep AF Külső hőmérséklet TA250 Külső hőmérséklet szabályozó AGS3 Szolár elosztó egység TDP Termikus fertőtlenítő szivattyú AV Elzáró csap TDS3 Szolár vezérlő egység DWU Háromutas váltószelep TWM Termosztatikus melegvíz keverő E Leeresztő/feltöltő csap T 1 Kollektor hőmérsékletérzékelő KW Hidegvíz bemenet T 2 Előmelegítő tartály hőmérsékletérzékelő LA Légtelenítő T 3 Kombi tartály hőmérsékletérzékelő RE Átfolyási mennyiség szab. kijelzővel WW Hidegvíz kimenet RV Visszacsapó szelep ZP Keringtető szivattyú SAG Szolár Tágulási tartály SB Visszacsapó szelep SF Tároló tartály hőmérsékletérzékelő SP Szolár keringtető szivattyú db Megnevezés Rendelési sz. Ár Fűtőberendezés / hőtermelő berendezés 4 Síkkollektor FKT-1-S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. síkkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cserpép tetőhöz FS13 csatlakozó elemek FKT tetőre/tetőbe építhető kiv AGS3 Szolár elosztó egység AAS1 tágulási tartály (SAG) csatlakozó elemek SAG25 tágulási tartály WTF25 hőhordozó folyadék WTF10 hőhordozó folyadék Csatlakozó tartozék elemek 1 Ivóvíz keverő szelep TWM SDR15 Ø15 mm Cu; kettős szolár csővezeték Háromutas váltószelep DWU Ivóvíz melegítő berendezés 1 Melegvíztároló tartály SK solar Szabályozók 1 Szolár vezérlő egység TDS TA250 falra szerelhető, külső hőmérséklet szabályozó egység Egyéb tartozékok Hőmennyiségmérő szett WMZ NB100 semlegesítő egység sz. semlegesítő granulátum Kondenzátum szivattyú KP sz. táblázat

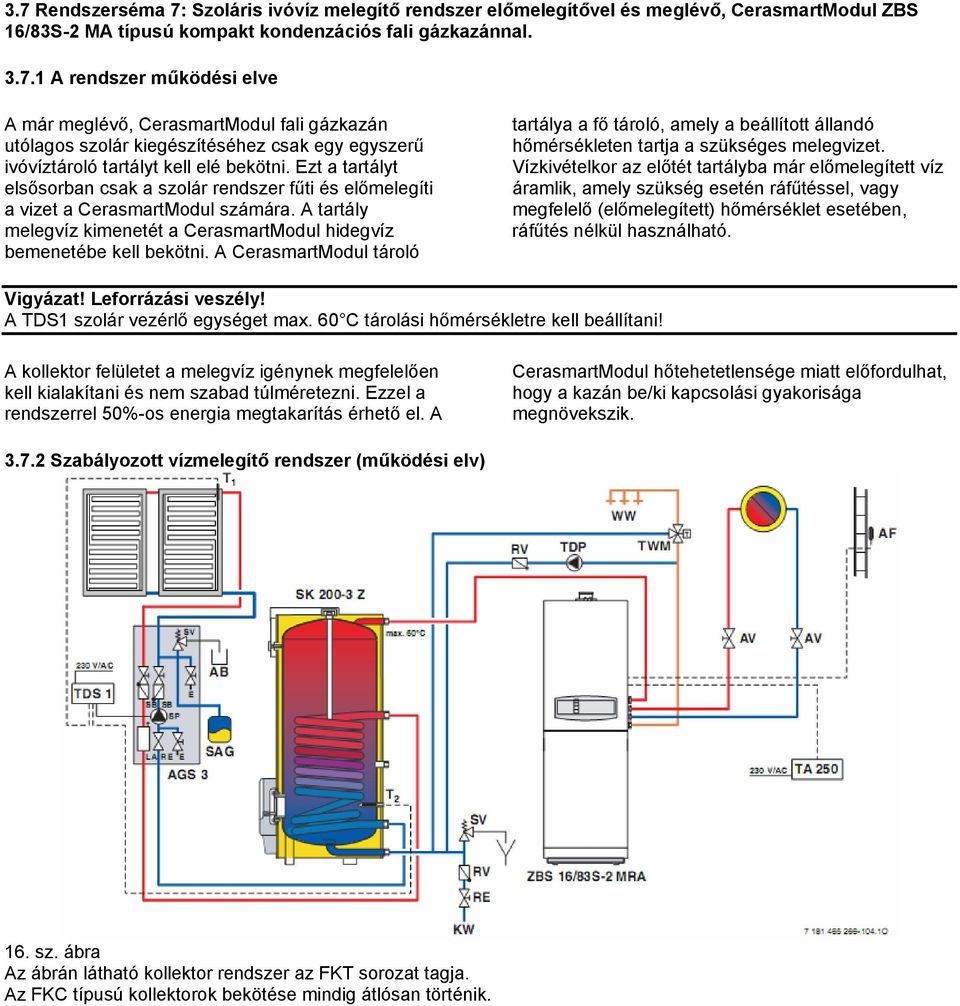

16 3.7 Rendszerséma 7: Szoláris ivóvíz melegítő rendszer előmelegítővel és meglévő, CerasmartModul ZBS 16/83S-2 MA típusú kompakt kondenzációs fali gázkazánnal A rendszer működési elve A már meglévő, CerasmartModul fali gázkazán utólagos szolár kiegészítéséhez csak egy egyszerű ivóvíztároló tartályt kell elé bekötni. Ezt a tartályt elsősorban csak a szolár rendszer fűti és előmelegíti a vizet a CerasmartModul számára. A tartály melegvíz kimenetét a CerasmartModul hidegvíz bemenetébe kell bekötni. A CerasmartModul tároló tartálya a fő tároló, amely a beállított állandó hőmérsékleten tartja a szükséges melegvizet. Vízkivételkor az előtét tartályba már előmelegített víz áramlik, amely szükség esetén ráfűtéssel, vagy megfelelő (előmelegített) hőmérséklet esetében, ráfűtés nélkül használható. Vigyázat! Leforrázási veszély! A TDS1 szolár vezérlő egységet max. 60 C tárolási hőmérsékletre kell beállítani! A kollektor felületet a melegvíz igénynek megfelelően kell kialakítani és nem szabad túlméretezni. Ezzel a rendszerrel 50%-os energia megtakarítás érhető el. A CerasmartModul hőtehetetlensége miatt előfordulhat, hogy a kazán be/ki kapcsolási gyakorisága megnövekszik Szabályozott vízmelegítő rendszer (működési elv) 16. sz. ábra Az ábrán látható kollektor rendszer az FKT sorozat tagja. Az FKC típusú kollektorok bekötése mindig átlósan történik.

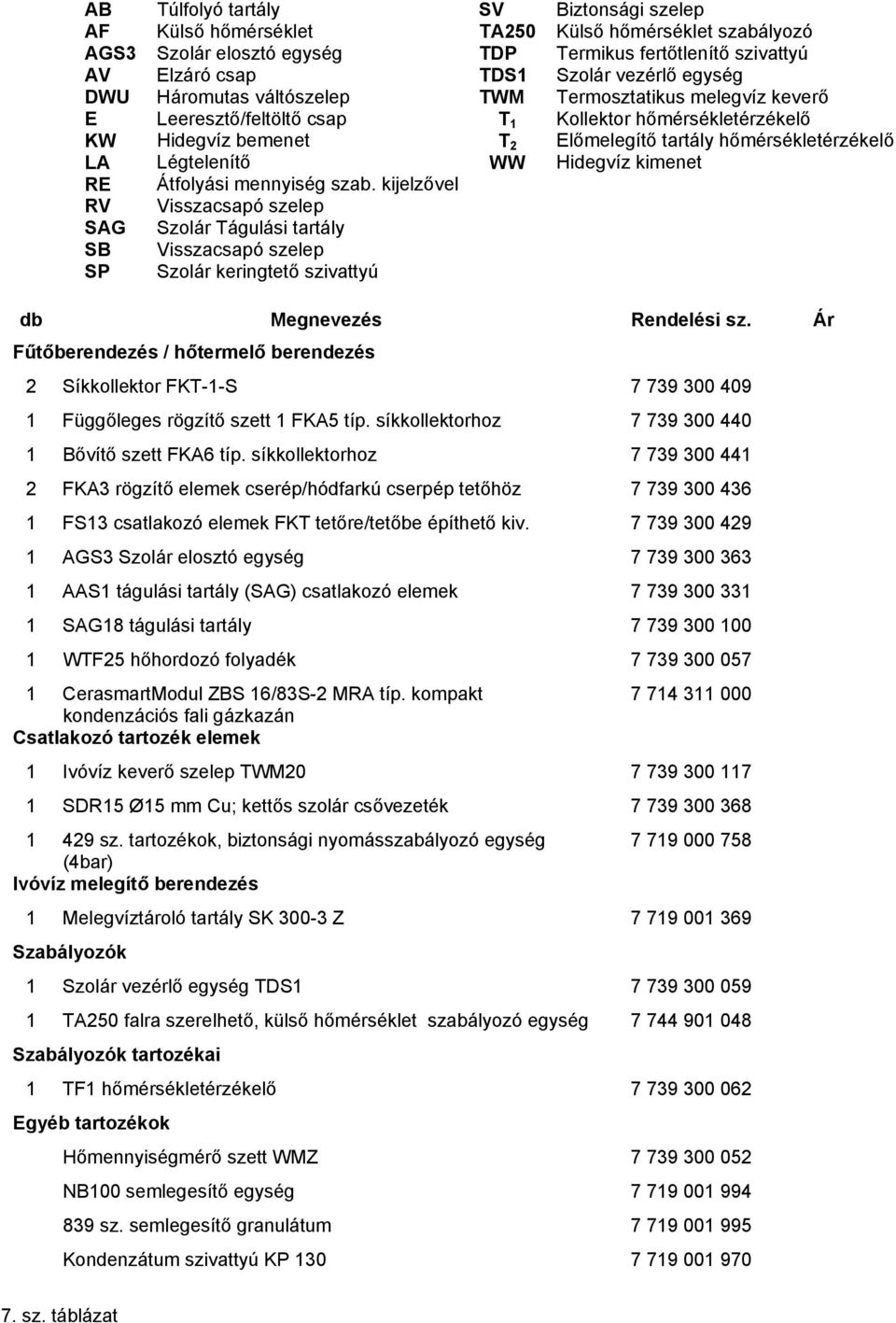

17 AB Túlfolyó tartály SV Biztonsági szelep AF Külső hőmérséklet TA250 Külső hőmérséklet szabályozó AGS3 Szolár elosztó egység TDP Termikus fertőtlenítő szivattyú AV Elzáró csap TDS1 Szolár vezérlő egység DWU Háromutas váltószelep TWM Termosztatikus melegvíz keverő E Leeresztő/feltöltő csap T 1 Kollektor hőmérsékletérzékelő KW Hidegvíz bemenet T 2 Előmelegítő tartály hőmérsékletérzékelő LA Légtelenítő WW Hidegvíz kimenet RE Átfolyási mennyiség szab. kijelzővel RV Visszacsapó szelep SAG Szolár Tágulási tartály SB Visszacsapó szelep SP Szolár keringtető szivattyú db Megnevezés Rendelési sz. Ár Fűtőberendezés / hőtermelő berendezés 2 Síkkollektor FKT-1-S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. síkkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cserpép tetőhöz FS13 csatlakozó elemek FKT tetőre/tetőbe építhető kiv AGS3 Szolár elosztó egység AAS1 tágulási tartály (SAG) csatlakozó elemek SAG18 tágulási tartály WTF25 hőhordozó folyadék CerasmartModul ZBS 16/83S-2 MRA típ. kompakt kondenzációs fali gázkazán Csatlakozó tartozék elemek Ivóvíz keverő szelep TWM SDR15 Ø15 mm Cu; kettős szolár csővezeték sz. tartozékok, biztonsági nyomásszabályozó egység (4bar) Ivóvíz melegítő berendezés Melegvíztároló tartály SK Z Szabályozók 1 Szolár vezérlő egység TDS TA250 falra szerelhető, külső hőmérséklet szabályozó egység Szabályozók tartozékai 1 TF1 hőmérsékletérzékelő Egyéb tartozékok Hőmennyiségmérő szett WMZ NB100 semlegesítő egység sz. semlegesítő granulátum Kondenzátum szivattyú KP sz. táblázat

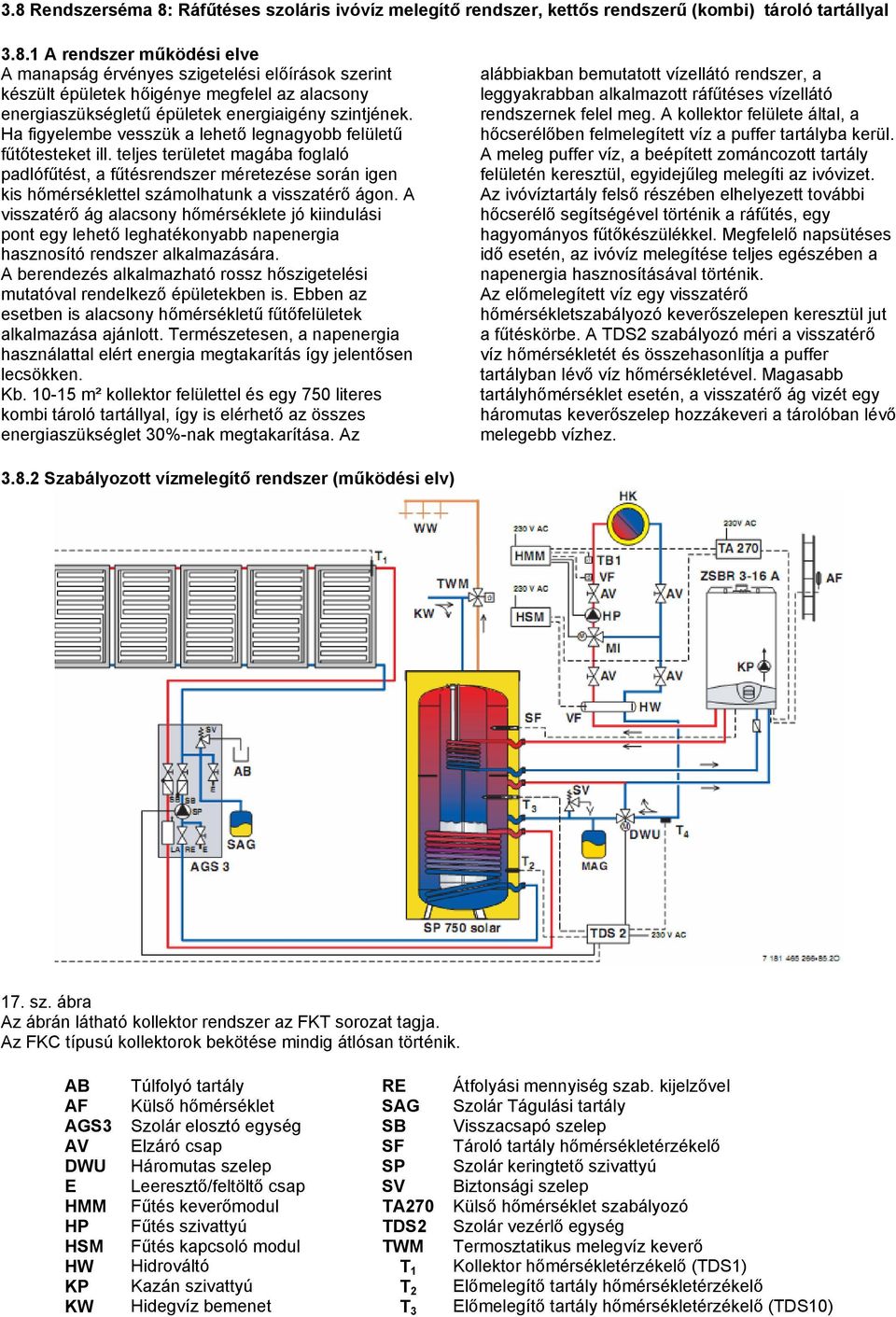

18 3.8 Rendszerséma 8: Ráfűtéses szoláris ivóvíz melegítő rendszer, kettős rendszerű (kombi) tároló tartállyal A rendszer működési elve A manapság érvényes szigetelési előírások szerint készült épületek hőigénye megfelel az alacsony energiaszükségletű épületek energiaigény szintjének. Ha figyelembe vesszük a lehető legnagyobb felületű fűtőtesteket ill. teljes területet magába foglaló padlófűtést, a fűtésrendszer méretezése során igen kis hőmérséklettel számolhatunk a visszatérő ágon. A visszatérő ág alacsony hőmérséklete jó kiindulási pont egy lehető leghatékonyabb napenergia hasznosító rendszer alkalmazására. A berendezés alkalmazható rossz hőszigetelési mutatóval rendelkező épületekben is. Ebben az esetben is alacsony hőmérsékletű fűtőfelületek alkalmazása ajánlott. Természetesen, a napenergia használattal elért energia megtakarítás így jelentősen lecsökken. Kb m² kollektor felülettel és egy 750 literes kombi tároló tartállyal, így is elérhető az összes energiaszükséglet 30%-nak megtakarítása. Az alábbiakban bemutatott vízellátó rendszer, a leggyakrabban alkalmazott ráfűtéses vízellátó rendszernek felel meg. A kollektor felülete által, a hőcserélőben felmelegített víz a puffer tartályba kerül. A meleg puffer víz, a beépített zománcozott tartály felületén keresztül, egyidejűleg melegíti az ivóvizet. Az ivóvíztartály felső részében elhelyezett további hőcserélő segítségével történik a ráfűtés, egy hagyományos fűtőkészülékkel. Megfelelő napsütéses idő esetén, az ivóvíz melegítése teljes egészében a napenergia hasznosításával történik. Az előmelegített víz egy visszatérő hőmérsékletszabályozó keverőszelepen keresztül jut a fűtéskörbe. A TDS2 szabályozó méri a visszatérő víz hőmérsékletét és összehasonlítja a puffer tartályban lévő víz hőmérsékletével. Magasabb tartályhőmérséklet esetén, a visszatérő ág vizét egy háromutas keverőszelep hozzákeveri a tárolóban lévő melegebb vízhez Szabályozott vízmelegítő rendszer (működési elv) 17. sz. ábra Az ábrán látható kollektor rendszer az FKT sorozat tagja. Az FKC típusú kollektorok bekötése mindig átlósan történik. AB Túlfolyó tartály RE Átfolyási mennyiség szab. kijelzővel AF Külső hőmérséklet SAG Szolár Tágulási tartály AGS3 Szolár elosztó egység SB Visszacsapó szelep AV Elzáró csap SF Tároló tartály hőmérsékletérzékelő DWU Háromutas szelep SP Szolár keringtető szivattyú E Leeresztő/feltöltő csap SV Biztonsági szelep HMM Fűtés keverőmodul TA270 Külső hőmérséklet szabályozó HP Fűtés szivattyú TDS2 Szolár vezérlő egység HSM Fűtés kapcsoló modul TWM Termosztatikus melegvíz keverő HW Hidrováltó T 1 Kollektor hőmérsékletérzékelő (TDS1) KP Kazán szivattyú T 2 Előmelegítő tartály hőmérsékletérzékelő KW Hidegvíz bemenet T 3 Előmelegítő tartály hőmérsékletérzékelő (TDS10)

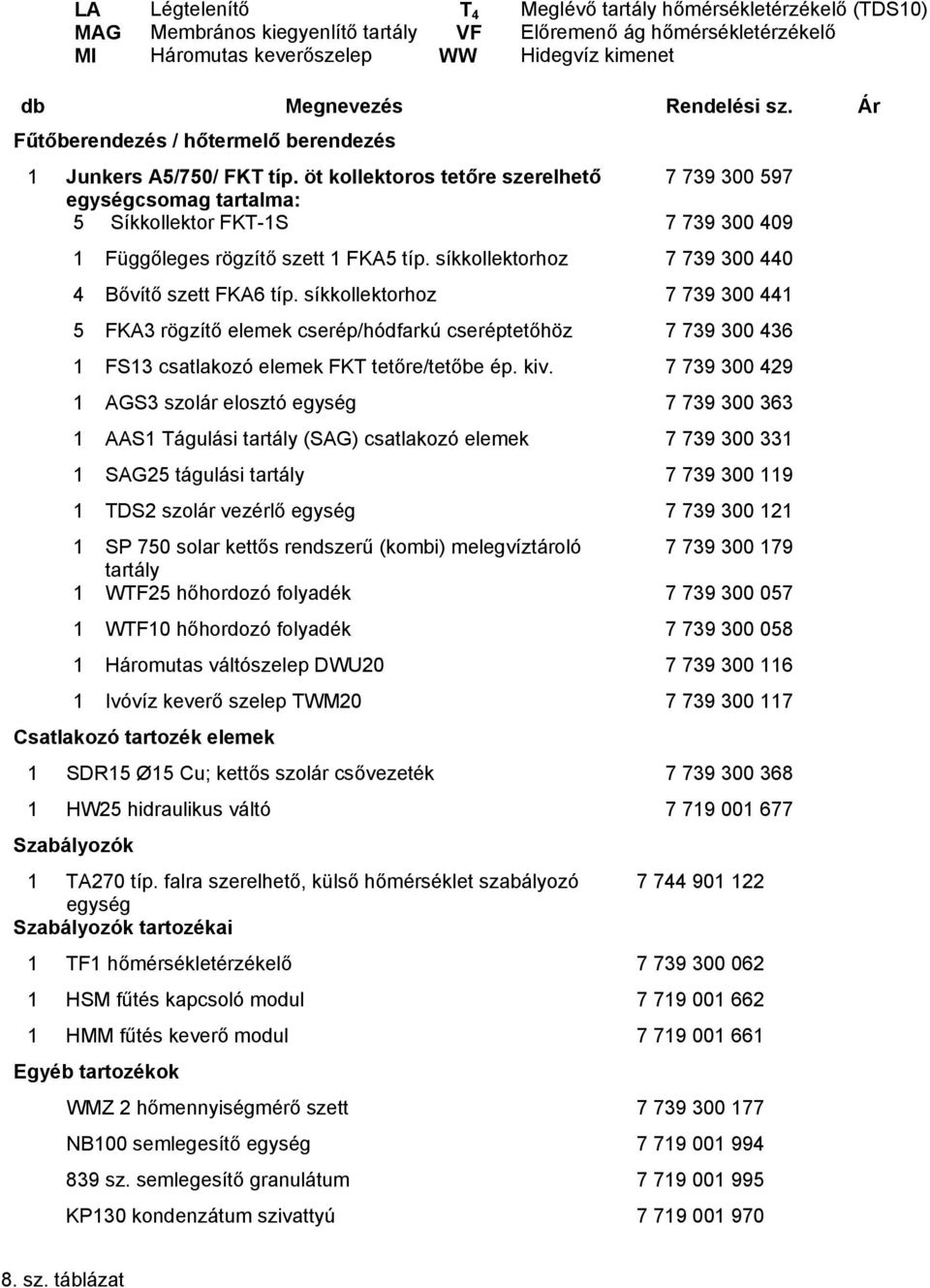

19 LA Légtelenítő T 4 Meglévő tartály hőmérsékletérzéke lő (TDS10) MAG Membrános kiegyenlítő tartály VF Előremenő ág hőmérsékletérzékelő MI Háromutas keverőszelep WW Hidegvíz kimenet db Megnevezés Rendelési sz. Ár Fűtőb erendezés / hőtermelő berendezés 1 Junkers A5/750/ FKT típ. öt kollektoros tetőre szerelhető egységcsomag tartalma: 5 Síkkollektor FKT-1S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. síkkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cseréptetőhöz FS13 csatlakozó elemek FKT tetőre/tetőbe ép. kiv AGS3 szolár elosztó egység AAS1 Tágulási tartály (SAG) csatlakozó elemek SAG25 tágulási tartály TDS2 szolár vezérlő egység SP 750 solar kettős rendszerű (kombi) melegvíztároló tartály 1 WTF25 hőhordozó folyadék WTF10 hőhordozó folyadék Háromutas váltószelep DWU Ivóvíz keverő szelep TWM Csatlakozó tartozék elemek 1 SDR15 Ø15 Cu; kettős szolár csővezeték HW25 hidraulikus váltó Szabályozók 1 TA270 típ. falra szerelhető, külső hőmérséklet szabályozó egység Szabályozók tartozékai 1 TF1 hőmérsékletérzékelő HSM fűtés kapcsoló modul HMM fűtés keverő modul Egyéb tartozékok WMZ 2 hőmennyiségmérő szett NB100 semlegesítő egység 839 sz. semlegesítő granulátum KP130 kondenzátum szivattyú sz. táblázat

20 3.10 Rendszerséma 9: Rangsorolt szabályozású, ráfűtéses szoláris melegvíz ellátó rendszer A rendszer működési elve Ez egy közvetlen szoláris fűtéssel kombinált szoláris melegvíz ellátó rendszer. A közvetlen szoláris fűtés hőjét egy lemezes hőcserélő adja át a fűtés visszatérő ágában a fűtővíznek. A rendszer TDS vezérlő egysége lehetővé teszi az üzemmódok rangsorolását, azaz, hogy a lemezes hőcserélő (WT), vagy az SK tároló tartály feltöltése élvezzen elsőbbséget. Amennyiben a lemezes hőcserélő üzemét állítjuk be elsőbbségi üzemmódra, úgy a keletkező előmelegített víz, egy visszatérő hőmérséklet szabályozó keverőszelepen keresztül jut a fűtéskörbe. A TDS3 szabályozó méri a lemezes hőcserélő visszatérő víz hőmérsékletét és összehasonlítja a kollektorok hőmérsékletével. Magasabb kollektor hőmérséklet esetén, a visszatérő ág vizét egy háromutas váltószelep a lemezes hőcserélőbe vezeti, ahol a hőt a fűtővíznek adja át Szabályozott vízmelegítő rendszer (működési elv) 19. sz. ábra Az ábrán látható kollektor rendszer az FKT sorozat tagja. Az FKC típus ú kollektorok bekötése mindig átlósan történik. AB Túlfolyó tartály SAG Szolár Tágulási tartály AF Külső hőmérséklet SB Visszacsapó szelep AGS3 Szolár elosztó egység SF Tároló tartály hőmérsékletérzékelő AV Elzáró csap SP Szolár keringtető szivattyú DWV Háromutas szelep SV Biztonsági szelep E Leeresztő/feltöltő csap TA270 Külső hőmérséklet vezérlésű szabályozó HMM Fűtés keverőmodul T 1 Kollektor hőmérsékletérzékelő (TDS1) HP Fűtés szivattyú T 2 Előmelegítő tartály hőmérsékletérzékelő HSM Fűtés kapcsoló modul T 3 Előmelegítő tartály hőmérsékletérzékelő (TDS10) HW Hidrováltó TDS3 Szolár vezérlő egység KP Kazán szivattyú TWM Termosztatikus melegvíz keverő KW Hidegvíz bemenet VF Előremenő ág hőmérsékletérzékelő LA Légtelenítő WT Hőcserélő MI Háromutas keverőszelep WW Hidegvíz kimenet RE Átfolyási mennyiség szab. kijelzővel

21 db Megnevezés Rendelési sz. Ár Fűtőberendezés / hőtermelő berendezés 4 Síkkollektor FKT-1-S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. síkkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cserpép tetőhöz FS13 csatlakozó elemek FKT tetőre/tetőbe építhető kiv AGS3 Szolár elosztó egység AAS1 tágulási tartály (SAG) csatlakozó elemek SAG25 tágulási tartály WTF25 hőhordozó folyadék WTF10 hőhordozó folyadék Csatlakozó tartozék elemek 1 TWM20 ivóvíz keverő szelep SDR15 Ø15 mm Cu; kettős szolár csővezeték DWU20 háromutas váltószelep Ivóvíz melegítő berendezés 1 Melegvíztároló tartály SK solar Szabályozók 1 Szolár vezérlő egység TDS TA270 falra szerelhető, külső hőmérséklet szabályozó egység Szabályozók tartozékai 1 TF1 hőmérsékletérzékelő HSM fűtés kapcsoló modul HMM fűtés keverő modul TB1 padlófűtés hőmérsékletérzékelő Egyéb tartozékok 9. sz. táblázat Hőmennyiségmérő szett WMZ NB100 semlegesítő egység sz. semlegesítő granulátum Kondenzátum szivattyú KP Lemezes hőcserélő (az építtető biztosítja)

22 3.11 Rendszerséma 11: Ráfűtéses szoláris melegvíz ellátó rendszer, kettős rendszerű (kombi), valamint puffer tároló tartállyal A rendszer működési elve Az új építésű, vagy hőtechnikai szempontból felújított alacsony hőigényű épületek esetében lehet érdekes az alábbi, napenergia rásegítéses fűtésrendszer. Az optimális illesztési lehetőséget a két tárolós tároló rendszer biztosítja. A dupla hőcserélős tároló tartály mellett, egy puffer tároló tartály kerül a rendszerbe beépítésre. A szoláris oldalon a TDS3 vezérlés elsősorban a melegvíz tároló tartály feltöltését részesíti előnyben. Amennyiben a melegvíz elérte a kellő hőmérsékletet, ill. a napenergia nem elegendő a további ráfűtés biztosításához, egy háromutas váltószelep átkapcsol az alacsonyabb hőmérséklet szintű puffer tartály töltésére. Ez az optimális hőmérsékletgazdálkodás garantálja a magas szintű napenergia hasznosítást. A puffer tartálynak a fűtéskörben történő, energetikailag ésszerű használata érdekében, egy külön TDS 10 vezérlésű hőmérséklet kiegyenlítést kell alkalmazni, amely összeveti a visszatérő ág hőmérsékletét a puffer tartály hőmérsékletével. Magasabb puffer tartály hőmérséklet esetén előmelegített vizet vezet a fűtéskörbe Szabályozott vízmelegítő rendszer (működési elv) 20.sz. ábra Az ábrán látható kollektor rendszer az FKT sorozat tagja. Az FKC típusú kollektorok bekötése mindig átlósan történik. AB AF AGS3 Túlfolyó tartály Külső hőmérséklet Szolár elosztó egység RV SAG SB Visszacsapó szelep Szolár Tágulási tartály Visszacsapó szelep AV Elzáró csap SF Tároló tartály hőmérsékletérzékelő DWU E HMM Háromutas váltószelep Leeresztő/feltöltő csap Fűtés keverőmodul SP SV TA270 Szolár keringtető szivattyú Biztonsági szelep Külső hőmérséklet szabályozó HP Fűtés szivattyú T 1 Kollektor hőmérsékletérzékelő HSM Fűtés kapcsoló modul T 2 Tartály (alsó) fűtésoldali hőmérsékletérzékelő (TDS3) HW Hidrováltó T 3 Puffer tartály hőmérsékletérzékelő (TDS3) KP Kazán szivattyú T 4 Puffer tartály fűtés rásegítés hőmérsékletérzékelő (TDS10) KW LA Hidegvíz bemenet Légtelenítő T 5 TDS3 Fűtés visszatérő ág hőmérsékletérzékelő (TDS10) Szolár vezérlő egység MI Háromutas keverőszelep TDS10 Szolár vezérlő egység PS Puffer tartály VF Előremenő ág hőmérsékletérzékelő RE Átfolyási mennyiség WW Melegvíz kimenet szab. kijelzővel

23 db Megnevezés Rendelési sz. Fűtőberendezés / hőtermelő berendezés 4 Síkkollektor FKT-1-S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. síkkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cserpép tetőhöz FS13 csatlakozó elemek FKT tetőre/tetőbe építhető kiv AGS3 Szolár elosztó egység AAS1 tágulási tartály (SAG) csatlakozó elemek SAG25 tágulási tartály WTF25 hőhordozó folyadék WTF10 hőhordozó folyadék Csatlakozó tartozék elemek 1 SDR18 Ø18 mm Cu; kettős szolár csővezeték HW25 hidrováltó DWU20 háromutas váltószelep Ivóvíz melegítő berendezés 1 Melegvíztároló tartály SK solar Szabályozók 1 Szolár vezérlő egység TDS Szolár vezérlő egység TD TA270 falra szerelhető, külső hőmérséklet szabályozó egység Szabályozók tartozékai 1 TF1 hőmérsékletérzékelő HSM fűtés kapcsoló modul HMM fűtés keverő modul Egyéb tartozékok Hőmennyiségmérő szett WMZ NB100 semlegesítő egység sz. semlegesítő granulátum Kondenzátum szivattyú KP Puffer tartály 750 literes (az építtető biztosítja) Ár 11. sz. táblázat

24 3. 12 Rendszerséma 12: szoláris ivóvíz melegítő és fűtésrásegítő rendszer két különböző tájolású kollektorral és kettős rendszerű (kombi) tárolóval A rendszer működési elve Az új építésű, vagy hőtechnikai szempontból felújított alacsony hőigényű épületek esetében lehet érdekes az alábbi, napenergia rásegítéses fűtésrendszer. A kombi tárolós szolár rendszer helyigénye és létesítési költségei igen kedvezőek. A melegvíz előállításra és fűtés rásegítésre szolgáló szolárhő leadása a kombi tartályban történik. A tartályba beépített hőcserélőn keresztül a tartály teljes tartalma közvetlenül fűtődik. A tartályban belül elhelyezkedő zománcozott melegvíz tároló nagy felülete, ezzel egy időben hőt ad át a melegvíznek is. Téli időszakban a ráfűtés, egy további, a tartály felső részében elhelyezett hőcserélőn keresztül történik. A kombi tároló tartálynak a fűtéskörben történő, energetikailag ésszerű használata érdekében, egy külön TDS 10 vezérlésű hőmérséklet kiegyenlítést kell alkalmazni Szabályozott vízmelegítő rendszer (működési elv) 21. sz. ábra Az ábrán látható kollektor rendszer az FKT sorozat tagja. Az FKC típusú kollektorok bekötése mindig átlósan történik. AB Túlfolyó tartály SAG Szolár tágulási tartály AF Külső hőmérséklet SB Visszacsapó szelep AGS3 AV Szolár elosztó egység Elzáró csap SF SP Tároló tartály hőmérsékletérzékelő Szo lár keringtető szivattyú DWU Háromutas váltószelep SV Biztonsági szelep E Leeresztő/feltöltő csap TA270 Külső hőmérséklet szabályozó HMM Fűtés keverőmodul T1 1. Kollektormező hőmérsékletérzékelő (TDS3) HP Fűtés szivattyú T 2 Tartály (alsó) fűtésoldali hőmérsékletérzékelő (TDS3) HSM Fűtés kapcsoló modul T 3 2. Kollektormező hőmérsékletérzékelő (TDS3) HW KP KW Hidraulikus váltó Kazán szivattyú Hidegvíz bemenet T 4 T 5 TDS3 Tartály fűtés rásegítés hőmérsékletérzékelő (TDS10) Fűtés visszatérő ág hőmérsékletérzékelő ( TDS10) Szolár vezérlő egység LA MAG Légtelenítő Membrános kiegyenlítő tartály TDS10 TWM Szolár vezérlő egység Termosztatikus melegvíz keverő egység MI Háromutas keverőszelep VF Előremenő ág hőmérsékletérzékelő RE Átfolyási mennyiség szab. kijelzővel WW Melegvíz kimenet RV Visszacsapó szelep ZP Keringtető szivattyú

25 db Megnevezés Rendelési sz. Ár Fűtőberendezés / hőtermelő berendezés 4 Síkkollektor FKT-1-S Függőleges rögzítő szett 1 FKA5 típ. síkkollektorhoz Bővítő szett FKA6 típ. síkkollektorhoz FKA3 rögzítő elemek cserép/hódfarkú cserpép tetőhöz FS13 csatlakozó elemek FKT tetőre/tetőbe építhető kiv. AGS3 Szolár elosztó egység AAS1 tágulási tartály (SAG) csatlakozó elemek SAG25 tágulási tartály WTF25 hőhordozó folyadék WTF10 hőhordozó folyadék Csatlakozó tartozék elemek 1 SDR18 Ø18 mm Cu; kettős szolár csővezeték HW25 hidrováltó TWM20 ivóvíz keverő egység DWU20 háromutas váltószelep Ivóvíz melegítő berendezés 1 Melegvíztároló kombi tartály SP 750 solar Szabályozók 1 Szolár vezérlő egység TDS Szolár vezérlő egység TD10 TA270 falra szerelhető, külső hőmérséklet szabály ozó egység Szabályozók tartozékai 1 TF1 hőmérsékletérzékelő HSM fűtés kapcsoló modul HMM fűtés keverő modul Egyéb tartozékok Hőmennyiségmérő szett WMZ NB100 semlegesítő egység sz. semlegesítő granulátum Kondenzátum szivattyú KP sz. táblázat

26 Szolár berendezés általános elemei 4 Szolár berendezés általános elemei 4.1 Szolár tároló Szolár tárolót 2 hőcserélővel szerelték fel, az alsót a szolár berendezés csatlakozásához. A kollektorban felmelegedett hőhordozó folyadék átáramlik a hőcserélőn, hőjét leadja a hidegvíznek. Végül a lehűlt hőhordozó folyadékot ismételt felmelegítésre szivattyú szállítja vissza a kollektorokba. Ha a kollektorokból nyert energia nem elegendő, lehetőség van a második, felső csőkígyón keresztül fűtőberendezéssel felmelegíteni a HMV-t. Ez a második csőkígyó csak a HMV utómelegítésére szolgál. A belső ivóvíztárolót a szolárenergia melegíti fel tartályának falán keresztül. 23. ábra Szolár kombi tároló 22. ábra Szolár melegvíztároló Szolár kombi tároló Szolár fűtésrásegítésre tervezett szolár kombi tároló két egymásba épített tartályból áll. A belső, zománcozott tartály tárolja a tiszta ivóvizet. A külső köpeny puffer tárolóként az előmelegített vizet biztosítja a felfűtéshez. Szolár kombi tárolót két hőcserélővel szerelték fel. Az alsó hőcserélő táplálja be e szolárhőt, a felső a HMV után melegítésére szolgál ha nincs elegendő mennyiségű szolárenergia. Minden hőfejlesztő berendezés (szolár kollektor, fűtőberendezés) és minden hőfogyasztó (melegvíz, fűtés) ugyanazon a pufferen működik. A fűtési rendszert egyszer a felső tartományban csatlakoztatják a puffer tárolóhoz, ott felfűti a hidegvizet. A középső tartományt a fűtővíz visszatérő vezeték hőmérsékletének emelésére használják. Az alsó tartományban található a szolárenergia hőcserélő. Szolár tároló minőségi követelményei A kis mértékű hőveszteség elérése érdekében a készenléti tartomány tárolási hőmérséklete lehetőség szerint közelítse meg a melegvíz kívánt hőmérsékletét. Jó hőszigetelés biztosítása és konvekciós veszteség elkerülése a csatlakozó vezetékekben. Hőmérséklet rétegenkénti eloszlásának megőrzése ürítési folyamat alatt: fent állandó forró réteg, lent lehűlés hidegvíz hőmérsékletre. Megemlítendő, hogy a hőmérséklet rétegenkénti eloszlása vékonyabb és magasabb tárolóknál egyre erőteljesebb. Kiváló melegvíz-vételezési teljesítmény (10-20 l/min kb. 45 C - 50 C között) és megfelelő vételezési térfogat (kb. 180 l l) Puffer tároló Puffer tároló fűtővízzel feltöltött acéltároló (nagy nyomású tároló) vagy nyomás nélküli műanyagtároló, melyet első sorban nagy szolár berendezésekben használnak a nagy térfogatú melegvíz termikus fertőtlenítésére. Szolár berendezés csatlakoztatása az ivóvíztartályhoz hasonló módon, belül vagy kívül található hőcserélőn keresztül történik. A szolárhő a kollektor mezőről a puffer tárolóba kerül. Csapolás pillanatában szolárhő a puffer tárolóból a frissen áramló hidegvízre terjed, majd előmelegítve a HMV tárolóba kerül, ahol szükség szerint tovább melegíthető.

27 Szolár berendezés általános elemei 4.2 Szolár kollektor Minden szolár berendezés szíve a szolár kollektor. Az abszorberen keresztül felveszi, majd hővé alakítja a napsugarakat. Az abszorber vékony csöveiben áramló hőhordozó folyadék - víz és fagyálló közeg keveréke- átáramlik az abszorberen, közben felmelegszik és a hőt a szolár tárolóban a hőcserélőhöz szállítja. Apertúra felület Apertúra felület a kollektor fénybeesési felülete, tehát az a felület, melyen keresztül a napsugárzás a kollektorba jut és az abszorbert vagy közvetlenül, vagy visszaverődve elérheti. Abszorber felület Abszorber felület (tényleges felület is) az abszorber felszínének felel meg. 26. ábra Különböző felületek jelölése (Sík kollektor) 24. ábra Sík kollektor szerkezete 25. ábra Vákuumcsöves kollektor szerkezete Vákuumcsöves kollektor Összfelület Összfelület (kollektor felület) a kollektor külső méreteinek (hossz x szélesség) szorzata és megmutatja pl., hogy mekkora a tetőszerkezetre szereléshez szükséges legkisebb tetőfelület. Apertúra felület Reflektoros vákuumcsöves kollektoroknál az apertúra felület egyenlő a reflektorfelülettel, mivel a reflektorra beeső összes sugárzás az abszorberre visszaverődik. Abszorber felület Abszorber felület (működő kollektor felület, tényleges felület) a belső csövek felületének felel meg, tehát: Belső csövek kerülete x abszorber hossza x csövek száma Kollektor felület Kollektor geometriai leírásához különböző módon meghatározott, egymással nem keverendő felületeket használunk. Sík kollektor Összfelület Összfelület (kollektor felület) a kollektor külső méreteinek (hossz x szélesség) szorzata és megmutatja pl., hogy mekkora a tetőszerkezetre szereléshez szükséges legkisebb tetőfelület. Tetőszerkezetbe szerelésnél még hozzá kell számítani a takarórendszert is. 27. ábra Különböző felületek jelölése (Vákuumcsöves kollektor)

28 Szolár berendezés általános elemei Abszorber Az abszorber abszorber-felületből és az azzal szoros kapcsolatban álló abszorber csövekből áll. Abszorber felület felveszi, és hővé alakítja a napsugárzást. A hőhordozó folyadék átáramlik az abszorbercsöveken, felveszi és elszállítja a hőt a kollektorból. A lehető legnagyobb hatásfok eléréséhez az abszorbert különleges bevonattal látják el. Ez megnöveli a beeső sugárzás elnyelésének mértékét és megakadályozza a hőkibocsátást. Szelektív bevonatat A szelektív bevonatot évtizedekig fekete krómból vagy fekete nikkelből állították elő, melyet galvanikus folyamattal vittek fel. Néhány éve azonban kínálnak alternatív szelektív bevonatokat is, melyeket vákuum eljárással visznek fel. Fenti abszorber energiavesztesége magas hőmérsékleten csekélyebb, mint a feketekróm- vagy feketenikkel-bevonatos abszorberé Kollektor hatásfoka A kollektor működésének hatékonyságát, vagyis azt, hogy a nap mennyi sugárzó hőjét alakítja hasznos energiává, a kollektor hatásfoka mutatja meg. A hatásfok azonban nem pontos értékben, hanem csak görbében fejezhető ki, mivel a sugárzás erősségétől és az abszorber és környezet hőmérséklete közötti különbségtől függően változik. 4.3 Szabályzó automatika Az ivóvíz-melegítésekor és fűtésrásegítéskor szabályzó automatika vezérli és ellenőrzi a szolár berendezést. Szolár berendezés szabályzó automatikájának elsődleges feladata, hogy a keringető szivattyú a napenergiát optimális hozamra vezérelje. Leggyakrabban (HMV melegítés) egyszerű elektronikus hőszabályzó automatikáról van szó. A szolár melegvíz előállítás vezérléséhez a szabályzóhoz két hőérzékelő szükséges. Az egyik a szolárkör legmelegebb pontjának hőmérsékletét méri a kollektor kimenet előtt, a másik a tároló hőmérsékletet méri a szolárkör hőcserélő magasságában. Az érzékelők hőmérsékleti jeleit (ellenállásértékek) vezérlőberendezés hasonlítja össze. A megfelelő hőmérséklet-különbség elérésekor a szivattyút relé hozza működésbe. A szabályozó feladata továbbá a berendezés kikapcsolása a rendszerint előre beállítható legmagasabb tárolási hőmérséklet elérésekor (HMV tároló: kb. 60 C, puffer tároló: kb. 90 C). 29. ábra TDS 3 szabályzó automatika 28. ábra Szolár kollektor hatásfoka Kollektor teljesítő képessége lényegében a hőszigeteléstől és az abszorber felvevőképességétől függ. Szolár kollektorok nagy hatásfokot biztosító kiváló szigeteléssel és nagy hatékonyságú szelektív abszorber-bevonattal készülnek.

29 Szolár berendezés általános elemei 4.4 Szolár állomás Szolár állomás különböző elemeket foglal kompakt egységbe. 30. ábra AGS 3 szolár állomás Szabvány szolár berendezésekbe általában a következő elemeket tartalmazó előszerelt szolár állomásokat építenek be: Visszatérő oldalon: záró szerkezet, KFE csap, keringető szivattyú, visszacsapó szelep, hőmérő, manométer, bordás cső, tartálycsatlakozó kuplung, biztonsági szelep, átfolyásmérő Előremenő oldalon: szorítógyűrűs kötés, záró szerkezet, hőmérő, előremenő cső tartóval a visszafolyáshoz A szerelési egységhez fali tartó és hőszigetelt burkolat is tartozik. Szolár állomás használatával lerövidül a szerelési idő, csökken a hibalehetőségek száma, ezen kívül helytakarékos is. Szolárköri szivattyú Szolárköri szivattyú szállítja a hőhordozó folyadékot, így a hő a kollektortól a tárolóba jut. A folyamatot szolár szabályzó automatika vezérli. Változtatható fordulatszám beállítási lehetőséggel a kialakult termikus viszonyoknak megfelelő térfogatáram beállítható. Más szabályzók csak a szivattyú ki- és bekapcsolását végzik. Biztonsági egység tágulási tartállyal A biztonsági egységhez biztonsági szelep, manométer és tágulási tartály csatlakozók, továbbá a berendezés töltéséhez / ürítéséhez szükséges csatlakozók tartoznak. A biztonsági szelep kinyit, ha a berendezésben túl nagy a nyomás (pl. hibás szivattyú miatt) és így megakadályozza a kollektor, tároló és a csövek károsodását. A kilépő hőhordozó folyadék felfogó tartályba ömlik. 31. ábra Biztonsági szelep metszete Felmelegedéskor a hőhordozó folyadék kitágul. A felesleges térfogat a szolár tágulási tartályba kerül és a berendezés lehűlésekor, ismét visszafolyik a rendszerbe. 32. ábra Membrános tágulási tartály működési elve (MAG) A B C Szolár berendezés töltetlen Szolár berendezés töltött, hőhatás nélkül Szolár berendezés max. nyomás alatt a hőhordozó legmagasabb hőmérsékleténél A tágulási tartály zártrendszerű fémtartály. A tartály közepén elhelyezett hajlékony membrán választja szét a két közeget: az előnyomás alatt álló nitrogént és a felmelegedéskor és táguláskor a tágulási tartályba kerülő szolár folyadékot. A tágulási tartály feladata a szolár folyadék hőmérséklet-változás által keletkezett felesleges űrtartalmának felfogása, ezért állandó és elzárhatatlan kapcsolatot kell biztosítani a kollektorral. A tágulási tartály méretének továbbá meg kell felelni a kollektor mező folyadéktartalmának. Ha szolár kollektorba történő tartós hőbevezetésnél a hő nem a szolár folyadékon keresztül kerül elvezetésre (kb. a legnagyobb tárolási hő elérésekor), a párolgási hőmérséklet elérésekor a folyadék elpárolog (nyomástól függően).

30 Szolár berendezés általános elemei Ha a kollektorhoz tágulási tartályt szereltek fel, a tágult térfogat úgy vezethető el, hogy a megengedett maximális üzemi nyomást nem lépjük túl és a biztonsági szelep nem lép működésbe (saját biztosítású berendezés). Vákuumcsöves kollektoros szolár berendezésekben a tágulási tartály méretének pontos meghatározásához a kollektor csatlakozóvezetékben lecsapódó folyadék térfogatához biztonsági tartalékot is figyelembe kell venni. Fontos a membránok propilénglikol- és hőállósága (Anyag pl. EPDM). Mivel ez a tágulási tartályoknál nem mindig teljesül, speciális tágulási tartályokat használnak. Visszacsapó szelep A visszacsapó szelep megakadályozza a hőhordozó közeg hő okozta áramlását. Ha a kollektorban a hőmérséklet a tároló hőmérséklete alá esik (pl. éjszaka), a szolár szabályzó automatika kikapcsolja a szolár szivattyút. A tároló hőcserélőjében áramló meleg hőhordozó folyadék kis fajsúlya miatt felfelé áramlana, ezt akadályozza meg a visszacsapószelep. Így a kollektorok hőmérsékleténél melegebb tároló nem tud lehűlni. Átfolyási mennyiség-mérő Mechanikus térfogatáram jelzők biztosítják a térfogatáram előzetes ellenőrzését. Átlátszó üvegben leolvasható az úszótest felső szélén átfolyt folyadékmennyiség. Egyes átfolyási folyadékmennyiségmérő típusoknál (pl. Taco-Setter) a térfogatáram folytószelep segítségével meghatározott értékhatárok közé csökkenthető. Lehetőség szerint azonban a térfogatáramot fokozatkapcsolós szivattyúval kell csökkenteni, mert így még áramot is megtakaríthatunk. 4.5 Légleválasztó Szolár berendezés meghibásodásának gyakori oka a levegős szolárkör. Ezért gyakran a szolár berendezés legmagasabb pontjára automata zárócsappal ellátott légtelenítőt vagy kézi légtelenítőt építenek be. A légtelenítő elhelyezése döntő szerepet játszik. A légtelenítő előtt elhelyezett zárócsapot a berendezés légtelenítése után le kell zárni, mert egyébként fennáll annak a veszélye, hogy a berendezés leállásakor elpárolgó hőhordozó közeg az automata légtelenítőn keresztül eltávozik. A megfelelő légtelenítő a következő tulajdonságokkal rendelkezik: Propilénglikol álló Korrózió- és hőálló (150 C-ig) Nyomásálló (10 bar-ig) Sok éves biztonságos működés A tisztafém légtelenítő rendelkezik a fenti tulajdonságokkal. A szolárkör legmagasabb pontján elhelyezett légtelenítőről lemondhatunk, ha a berendezést szolár töltőszivattyúval öblítjük, töltjük és légtelenítjük, s kiegészítésképpen a szolárkörben légleválasztót is felszereltünk.

31 Junkers szolár elemek 5 Junkers szolár elemek 5.1 FKT-1S és FKT-1W sík kollektorok FKT-1S és FKT-1W sík kollektorokat Junkers HMV melegítő és szolár fűtésrásegítő berendezésekhez tervezték, közvetett módon fűthető szolár víztárolóval (SK/SP...solar) és szolár állomással(ags 3). Az FKT-1S kollektor függőlegesen, FKT-1W vízszintesen szerelhető. Hosszú élettartamuk miatt kitűnő Junkers sík kollektorok sajátos robosztus jellegét és megerősített merevségét műanyag sarkos és alumínium-cink bevonatú acéllemez hátfalú biztonsági üveg keretprofil határozza meg. A teljesfelületű kettős kígyóvonalban vezetett réz abszorber ultrahangos hegesztéstechnikával készült és kiváló teljesítményt nyújt csekély nyomásveszteség mellett. Ennek köszönhetően max. 5 kollektort lehet egy oldalon kiegészítő Tichelmann-cső nélkül csatlakoztatni. A nemesacél dugós csatlakozási technika gyors és egyszerű szerelést tesz lehetővé. A kollektor szerszám használata nélkül csatlakoztatható. Készülék ismertetése Nagy teljesítményű kollektor, UV- és időjárásellenálló biztonsági üveg keretprofil, többfunkciós sarkok és alumínium-cink bevonatú acéllemez hátfal Függőlegesen és vízszintes szerelésre alkalmas kollektorok Alkalmas tetőre, tetőbe, síktetőre és homlokzati szerelésre Kivitel Réz, kettős kígyóvonalban vezetett teljesfelületű abszorber és kiváló szelektív bevonat (PVD), ultrahangos hegesztés 3,2 mm-es jégesőnek ellenálló, gyengén strukturált szolár biztonsági táblaüveg borítás Magas hőmérsékletnek ellenálló, 55 mm vastag kibocsátásmentes kőgyapot hőszigetelés Szellőzés páraképződés megelőzésére Dugós csatlakozók körszelvényes gyűrűs tömítéssel a flexibilis nemesacél bordástömlőhöz és nemesacél clip szerszám nélküli rögzítéséhez Csőcsatlakozások Ø18 mm szorítógyűrűs kötéssel vagy ¾ " külső menettel Integrált érzékelő hüvely Ø 6 mm 33. ábra Sík kollektor, FKT-1S

32 Junkers szolár elemek Műszaki adatok: FKT-1 sík kollektor függőleges vízszintes Méretek (H x Sz x M) mm 2070 x 1145 x 1145 x x 90 Bruttó felület m 2 2,37 Apertúra felület m 2 2,25 Abszorber felület m 2 2,23 Súly kg Csatlakozás szorítógyűrűs kötés vagy külső menet ¾ " Abszorber tartalom I 1,43 1,76 Max. üzemi túlnyomás bar 10 Névleges térfogatáram l/h 50 Szolár transzmisszió % 91,5 ± 0,5 Abszorpció % 95 ± 2 Emisszió % 5 ± 2 1) Hatásfok η 0 1) % Hőveszteségi tényező a 1 1) W/m 2 K Hőveszteségi tényező a 2 1) Beesési szög- _ W/m 2 K Nyomtatási érték nem áll rendelkezésre helyesbítési tényező (50 0 ) Specifikus 34. ábra Méretek, FKT-1 hőkapacitás c kj/kgk 13. tábl. Műszaki adatok, FKT-1 sík kollektor 1) apertúra felületre vonatkoztatva

33 Junkers szolár elemek Nyomásveszteség [mbar] FKT-1S/FKT-1W kollektorszám Térfogatáram [l/h] 35. ábra Nyomásveszteség, FKT-1S/FKT-1W sík kollektor (55/45 % víz-glikol keverék)

34 Junkers szolár elemek Hatásfok [%] Nyomtatási érték nem áll rendelkezésre T = T kollektor T környzet 36. ábra Hatásfok, FKT-1 sík kollektor Hőmérséklet különbség Kollektor teljesítmény és besugárzás erőssége T = T kollektor T környezet 400 W/m W/m W/m 2 10 K 50 K 90 K 14. tábl. Nyomtatási érték nem áll rendelkezésre

35 Junkers szolár elemek 5.2 FKC-1S és FKC-1W sík kollektorok FKC-1S és FKC-1W sík kollektorokat Junkers HMV melegítő és szolár fűtésrásegítő szolár berendezéshez tervezték, közvetett módon fűthető szolár víztárolóval (SK/SP...solar) és szolár állomással(ags 3). Hosszú élettartamuk miatt kitűnő Junkers sík kollektorok sajátos robosztus jellegét és megerősített merevségét műanyag sarkos és alumínium-cink bevonatú hátfalú biztonsági üveg keretprofil határozza meg. A rézcsöves hárfa alakban vezetett abszorber ultrahangos hegesztéstechnikával készült és kiváló szelektív bevonatának köszönhetően kimagasló teljesítményt nyújt. A TÜV által bevizsgált EPDM szövettömlős dugós csatlakozós csatlakozási technika gyors és egyszerű szerelést tesz lehetővé. A kollektor szerszám használata nélkül csatlakoztatható. Készülék ismertetése Rendkívül kedvező árú / nagyteljesítményű kollektor, UV- és időjárásellenálló biztonsági üveg keretprofil, többfunkciós sarkok és alumínium-cink bevonatú hátfal Függőlegesen és vízszintesen szerelhető kollektorok Alkalmas tetőre, tetőbe, síktetőre és homlokzati szerelésre Kivitel Rézcsöves hárfa alakban vezetett abszorber, kiváló szelektív bevonat (fekete króm), ultrahangos hegesztéstechnika 3,2 mm-es jégesőnek ellenálló, gyengén strukturált szolár biztonsági táblaüveg borítás Magas hőmérsékletnek ellenálló, 55 mm vastag kibocsátásmentes kőgyapot hőszigetelés Szellőzés páraképződés megelőzésére Dugós csatlakozók, flexibilis TÜV által bevizsgált EPDM tömlők, rúgós pántbilincs a szerszám nélküli rögzítéséhez Csőkötés,Ø 18 mm szorítógyűrűs kötés vagy ¾ " külső menet Integrált érzékelő hüvely Ø 6 mm 37. ábra FKC-1S sík kollektor

36 Junkers szolár elemek Műszaki adatok FKC-1 sík kollektor Méret (H x Sz x M) mm függőleges vízszintes 2070 x 1145 x 1145 x x 90 Bruttó felület m 2 2,37 Apertúra felület m 2 2,25 Abszorber felület m 2 2,23 Súly kg Csatlakozás szorítógyűrűs kötés vagy külső menet ¾ " Abszorber tartalom I 0,86 1,25 Max. üzemi túlnyomás bar 6 (10) 1) Névleges térfogatáram l/h 50 Szolár transzmisszió % 91,5 ± 0,5 Abszorpció % 95 ± 2 Emisszió % 12 ± 2 Hatásfok η 2) 0 2) % Hőveszteségi tényező a 2) 1 W/m 2 K Hőveszteségi tényező a 2 2) Beesési szög- helyesbítési tényező (50 ) W/mNN 2 K nne r Nyomtatási érték nem áll rendelkezésre Specifikus hőkapacitás c r kj/kgk 38. ábra Méretek, FKC tábl. Műszaki adatok, FKC-1 sík kollektor 1) kollektorok csatlakoztatása csavarszorítóval 2) apertúra felülete vonatkoztatva

37 Junkers szolár elemek Nyomásveszteség [mbar] FKC-1W kollektorszám Térfogatáram [l/h] 39. ábra Nyomásveszteség, FKC-1W sík kollektor (55/45 % víz-glikon keverék) Nyomásveszteség [mbar] FKC-1S kollektorszám Térfogatáram [l/h] 40. ábra Nyomásveszteség, FKC-1S sík kollektor (55/45 % víz-glikol keverék)

38 Junkers szolár elemek Hatásfok [%] Nyomtatási érték nem áll rendelkezésre. T = T kollektor - T környzet [K] 41. ábra Hatásfok, FKC-1 sík kollektor Hőmérséklet különbség Kollektor teljesítmény és besugárzás erőssége T = T kollektor T környezet 400 W/m W/m W/m 2 10 K 50 K 90 K 16. tábl. Nyomtatási érték nem áll rendelkezésre.

39 Junkers szolár elemek 5.3 VK 180 vákuumcsöves kollektor ( Tervezett bevezetés 2008 ) VK 180 vákuumcsöves kollektorokat Junkers HMV melegítő és szolár fűtésrásegítő berendezésekhez tervezték, közvetett módon fűthető szolár víztárolóval (SK/SP...solar) és szolár állomással(ags 3). Innovációs technikának köszönhetően Junkers VK 180 vákuumcsöves kollektor kis felületigénye ellenére magas szolárhozamot biztosít. Bárhol alkalmazható, ahol kis hely igénybevételével nagy teljesítményt szeretnénk elérni. A kollektor hosszú élettartamát az üvegburkolat kompakt méretezése és az üveg-fém kötés nélküli kompakt zárt duplafalú üvegcső biztosítja. Az extrém teljesítőképességet az üvegcsövek belsejének kiváló szelektív bevonata, a vákuum kiváló szigetelő tulajdonsága és a CPC tükör jó fényvisszaverő képessége biztosítja. Műszaki adatok Vákuumcsöves kollektor VK 180 Méret ( H x Sz x H) mm 1647 x 1120 x 107 Bruttó felület m 2 1,83 Apertúra felület m 2 1,6 Abszorber felület m 2 1,7 Súly kg 28 Csatlakozó R ¾ Vákuumcsöves kollektor űrtartalom I 1,6 Max. üzemi túlnyomás bar 10 Abszorpció % 93 ± 1 Emisszió % 6 ± 1 Hatásfokη 1) 0 % 64,1 Hőveszteségi tényező a 1) 1 W/m 2 K 1,059 Hőveszteségi tényező a 2 1) W/m 2 K 2 0,0045 Specifikus hőkapacitás c kj/km 32, tábl. Vákuumcsöves kollektor VK 180 1) apertúra felületre vonatkoztatva 42. ábra Vákuumcsöves kollektor, VK 180 Készülék ismertetése Tíz, kerek abszorberes vákuumcsőből, CPC fényvisszaverő tükörből álló nagyteljesítményű csöves kollektor. Alkalmas tetőszerkezetre és síktetős szerelésre Kivitel Kiváló 360 abszorber bevonat a duplafalú vákuumcsőben Jó fényvisszaverő képességű CPC tükör a maximális sugárzás begyűjtésére Duplafalú teljes üvegcső üveg-fém kötés nélkül Formatervezett, szürke gyűjtőfoglalat a szép látványért Kiváló szigetelő tulajdonságok nagyon magas vákuumtisztaságának köszönhetően (0, bar) 2 lapos csatlakozó 3/4 " 43. ábra Méretek VK 180

40 Junkers szolár elemek Nyomásveszteség [mbar] VK 180 kollektorszám Térfogatáram [l/h] 44. ábra Nyomásveszteség, VK 180 vákuumcsöves kollektor (55/45 % víz-glikol keverék) Hatásfok [%] Globális sugárzás 800 W/m 2 T = T kollektor T környezet [K] 45. ábra Hatásfok, VK 180 vákuumcsöves kollektor Hőmérséklet különbség Kollektor teljesítmény és besugárzás erőssége T = T kollektor T környezet 400 W/m W/m W/m 2 10 K 393 W 700 W 1008 W 50 K 308 W 615 W 923 W 90 K 199 W 507 W 815 W 18. tábl.

41 Junkers szolár elemek 5.4 Szolár tároló Átfolyási folyadékmennyiség korlátozása A tárolási képesség lehető legjobb kihasználásához és az idő előtti keveredés elkerülése érdekében javasoljuk a tárolóba folyó hidegvíz mennyiségét az alábbi átfolyási mennyiségekre korlátozni: Tároló típusa SK 300 solar SK solar SK solar SK solar SP 750 solar Átfolyási mennyiség 15 l/min 15 l/min 18 l/min 18 l/min 15 l/min 19. tábl. 46. ábra Junkers szolár tároló Szolároldali csatlakozás A lehető legegyenletesebb és folyamatos tároló töltés érdekében a szolár hőcserélőnél felső előremenő és alsó visszatérő csatlakozás ajánlott. Ezáltal támogatja a szolár hőcserélő az utánfűtő hőcserélőt a tároló folyamatos hőmérsékleti rétegeződésében. A tároló töltővezetékek a lehető legrövidebbek és jól szigeteltek legyenek, hogy a csöveken történő átáramlás stb. okozta felesleges nyomásveszteséget és lehűlést a tárolóban megakadályozhassuk. A nyomásveszteség a betöltött fagyálló közeg típusa szerint változik, ezt figyelembe kell venni a keringető szivattyú méretezésénél. Melegvíz-tartós teljesítmény A műszaki adatokban megadott tartós teljesítmény 90 C fűtővíz hőmérsékletre, 45 C tároló hőmérsékletre és 10 C hőmérsékletű hidegvízre vonatkozik legnagyobb terhelésnél. A fűtő víz előírt mennyiségének ill. a hőterhelésnek vagy a tároló töltés előírt hőmérsékletének be nem tartása a tartós teljesítmény és a teljesítménymutató (N L ) csökkenéséhez vezet.

42 Junkers szolár elemek Cirkulációs vezeték Minden tárolót elláttak saját cirkulációs csatlakozással. Mivel a cirkuláció zavarja a hőmérséklet rétegenkénti elrendeződését a tárolóban, szolár berendezésekkel kapcsolatosan nem ajánlható. Tekintettel a kihűlési veszteségre cirkuláció csak időés/vagy hővezérelt ivóvíz cirkulációs szivattyú használatával megengedett. Termikus fertőtlenítés A vízben mikroorganizmusok találhatók. A vízzel érintkező felületeken, pl. csővezetékekben, víztárolókban és armatúrákban, továbbá úszómedencékben baktériumok megtelepedését elősegítő tápanyag gyülemlik fel. Megállapítható, hogy minél kisebb mértékű a vízcsere, és minél melegebb a víz (25-50 C), annál erősebb a felületeken a mikroorganizmusok szaporodása és megtelepedése. Ennek hatásos ellenszere a termikus fertőtlenítés, ahol a vízhőmérséklet 60 C. Ebből az alábbi követelmények adódnak: Ha a tároló hőmérséklet a szolár szabályzó automatikában 60 C-nál magasabb hőfokra van beállítva, forrázásveszély miatt a melegvízvezetékbe TWM keverőszelepet kell beépíteni. Tartozékként kapható, ill. a szolár fűtésrásegítő egységcsomagok tartalmazzák. TWM max. 60 C-ra állítandó. Berendezés Nagyteljesítményű berendezés Bivalens szolár tároló 400 l egy- és kétlakásos családi házban Intézkedés Melegvíz kilépésnél 60 C hőmérséklet Nincs követelmény Előmelegítő berendezés és bivalens szolár tároló 400 l Naponta egyszer 60 C ra felfűteni Központi átfolyós - vízmelegítő < 3 l: Nem központi átfolyós - víz- melegítő Cirkulációs rendszerek 20. tábl. Nincs követelmény Kifolyó víz hőmérséklet 60 C Minimális hőmérséklet 55 C 47. ábra Ivóvízoldali bekötési rajz szolár ivóvíz-melegítésnél DVGW 551. szerint az egy- és kétlakásos magán családi házak termikus fertőtlenítése szükségtelen. Nagyteljesítményű berendezéseknél a fenti intézkedéseket kell elvégezni. Soron következő fertőtlenítés során célszerű a cirkulációt elvezetni a hidegvíz csatlakozáshoz. Ezáltal a cirkulációs vezetékkel, függetlenül a szolár fűtőkörtől (pl. kedvezőtlen időjárás esetén), rövid, ellenőrzött időtartamra a tároló teljes űrtartalma a normál üzemi hőmérséklet fölé fűthető. Termikus fertőtlenítés időkapcsolóját szinkronizálni kell a fűtőberendezés szabályzó automatikájával, hogy a termikus fertőtlenítés idején a vízhőmérséklet megfelelő legyen. 48. ábra Ivóvízoldali bekötési rajz szolár fűtésrásegítésnél

43 Junker szolár elemek 49. ábra Ivóvízoldali bekötési rajz szolár ivóvíz felmelegítésnél, termikus fertőtlenítés SP 750 szolár tárolónál nem célszerű a termikus fertőtlenítés, mivel nemcsak a tároló ivóvíztartalmát kellene felmelegíteni, hanem a tároló egész 750 literes tartalmát. Fenti tárolót ezért egy- és kétlakásos családi házakhoz tervezték, hiszen ott nincs szükség termikus fertőtlenítésre. Jelmagyarázat 47.,48.,49. és 50. ábrákhoz: BWAG Ivóvíz tágulási tartály (javaslat) KW Hidegvíz bekötés RH SP Tároló visszatérő felső tároló fűtőcsőkígyótól a fűtőberendezéshez RS SP Tároló visszatérő alsó tároló fűtőcsőkígyótól a sík kollektorhoz RV Visszacsapó szelep SA Tároló visszatérő fűtővízoldali tároló elemtől a fűtőberendezéshez SE Tároló előremenő fűtési hálózattól háromutas vezérlő szivattyún keresztül a fűtővízoldali tároló elemhez SG DIN 1988 szerinti biztonsági egység SU Egy hétre programozható kapcsolóóra T2 fűtővízoldali tároló hőérzékelő szolár szabályzóhoz (PTC) T3 fűtővízoldali tároló hőérzékelő szolár szabályzóhoz (PTC) TDP Termikus fertőtlenítés szivattyúja TWM Termosztatikus keverőszelep VH SP Tároló előremenő fűtőberendezéstől a felső tároló fűtőcsőkígyóig VS SP Tároló előremenő síkkollektotól az alsó tároló fűtőcsőkígyóig WW Melegvízcsatlakozás Z Cirkulációs vezeték ZP Cirkulációs szivattyú 50. ábra Ivóvízoldali bekötési rajz szolár fűtésrásegítésnél

44 Junkers szolár elemek Szolár tároló ivóvíz-melegítéshez SK solar/sk solar/sk solar Készülék ismertetése Melegvíztároló nyomásbiztos zománcozott acéltartállyal PVC fólia burkolat puha szivacsalátéttel Kivitel Védőanód FCKW-mentes hőszigetelés Cirkulációs csatlakozó csonk Tisztító nyílás NTC tároló érzékelő Karmantyú R p 1 ½ csatlakozó elektromos fűtéshez 2 hőcserélő: fent fűtőberendezéshez, lent szolár kollektorhoz fehér / szürke (C1) vagy sárga/ezüst (C2) Műszaki adatokat ld. 52. oldal 21. tábl. 51. ábra SK 300/400/500-1 solar SK 300 solar Készülék ismertetése Alacsony építésű tároló pl. tetőtéri hőközpontba Melegvíztároló nyomásbiztos zománcozott acéltartállyal PVC fólia burkolat puha szivacsalátéttel, szürke fedél 52. ábra SK 300 solar Jelmagyarázat 53., 54. és 55. ábrákhoz: E Ürítés EH Elektromos fűtés KW Hidegvíz belépés MA Magnézium anód RH SP Tároló visszatérő - fűtés RS SP Tároló visszatérő - szolár T Merülőhüvely hőmérő Kivitel Beépített szigetelt védőanód FCKW-mentes hőszigetelés Cirkulációs csatlakozó csonk Tisztító nyílás NTC tároló érzékelő 2 hőcserélő: fent fűtőberendezéshez, lent szolár kollektorhoz fehér Műszaki adatokat ld. 52. oldal 21. tábl. T2 T3 VH SP VS SP WW Z Merülőhüvely tároló hőérzékelő - szolár Merülőhüvely tároló hőérzékelő - fűtés (NTC) Tároló előremenő - fűtés Tároló előremenő - szolár Melegvíz csonk Cirkulációs csatlakozó csonk

45 Junkers szolár elemek 53. ábra Szerelési és bekötési méretek SK solar 54. ábra Szerelési és bekötési méretek SK 400/500-1 solar 55. ábra Szerelési és bekötési méretek SK 300 solar

46 Junkers szolár elemek Műszaki adatok Tároló típusa SK 300 solar SK solar SK solar SK solar Felső hőátadó - utánfűtés: Hőátadás Menetek száma csőkígyó 4 csőkígyó 7 csőkígyó 7 csőkígyó 9 Hasznos űrtartalom: - összesen - szolár fűtés nélkül Fűtővíz űrtartalom Fűtőfelület Max. fűtőteljesítmény: - t V = 90 C és t Sp = 45 C DIN 4708 szerint - t V = 85 C és t Sp = 60 C Max. tartós teljesítmény: - t V = 90 C és t Sp = 45 C DIN 4708 szerint - t V = 85 C és t Sp = 60 C Figyelembe vett keringő víz mennyisége Teljesítménymutató 1) DIN 4708 szerint, ha t V = 90 C (max. fűtőteljesítmény) Perc felfűtési idő t K = 10 C ról t Sp = 60 C ra, ha t V = 85 C: - 24 kw fűtőteljesítmény - 18 kw Fűtőteljesítmény Alsó hőátadó - szolárkör: Hőátadás Menetek száma Hasznos ür tartalom Fűtővíz űrtartalom Fűtőfelület Max. felületi fűtőteljesítmény t V = 90 C és t Sp = 45 C DIN 4708 szerint Max. tartós teljesítmény, ha t V = 90 C és t Sp = 45 C DIN 4708 szerint Figyelembe vett keringő víz mennyisége l l l m 2 kw kw l/h l/h l/h N L Perc Perc l l m 2 kw l/h l/h ,5 0, , , csőkígyó ,6 1, ,8 30, , csőkígyó ,4 1,45 52, ,5 1 36,8 25, , csőkígyó ,2 1,75 60, ,5 1,3 46, , csőkígyó ,0 1,9 65, További adatok: Hasznos melegvíz mennyisége (szolár fűtés ill. utántöltés nélkül ) 2) t Sp = 60 C és - t Z = 45 C - t Z = 40 C Készenléti energiafogyasztás (24h) DIN ) Max. üzemi nyomás, víz Max. üzemi nyomás, fűtés Önúly (csomagolás nélkül) Szín 21. tábl. Szolár tároló műszaki adatai l l kwh/d bar bar kg , fehér/szürke , , , fehér/szürke fehér/szürke fehér/szürke sárga/ezüst (C2) sárga/ezüst (C2) sárga/ezüst (C2) 1) N L teljesítménymutató megadja az ellátandó 3,5 fős, normád fürdőkáddal és két további vételezési lehetőséggel rendelkező ellátandó lakások számát. N L DIN 4708 szerint t Sp = 60 C, t Z = 45 C, t K = 10 C értékeknél és max. fűtőfelületi teljesítménynél került meghatározásra. Felfűtési teljesítmény csökkenésekor és keringő víz kisebb mennyisége esetén N L ennek függvényében kisebb. 2) Tárolón kívüli elosztási veszteség nem kerül figyelembevételre. t V t Sp = Előremeneti hőmérséklet = Tároló hőmérséklete t Z t = Kifolyó melegvíz hőmérséklete = Befolyó hidegvíz hőmérséklete

47 Junkers szolár elemek Fűtőcsőkígyók nyomásvesztesége (bar) Nyomásveszteség [bar] 56. ábra Nyomásveszteség SK solar 58. ábra Nyomásveszteség SK solar 57. ábra Nyomásveszteség SK solar Druckverlust [bar] = nyomásveszteség [bar] Heizwassermenge [m 3 /h] = fűtővíz mennyisége [m 3 /h] untere Heizschlange (Wasser/propylen- Glykol 55/45) = alsó fűtőcsőkígyó (víz/propilén-glikol keverék, 55/45) untere Heizschlange (Wasser) = alsó fűtőcsőkígyó (víz) obere Heizschlange = felső fűtőcsőkígyó

48 Junkers szolár elemek Nyomásveszteség a szolár fűtőkörben alapvetően a víz vagy víz-glikol keverék használatától függ. A nyomásveszteség számításánál erre feltétlenül ügyelni kell. Példa: Víz-propilén-glikol 55/45 keverési aránynál (fagyálló közeg kb. max. 30 C) a nyomásveszteség kb. 1,2 szerese a tiszta vizes értéknek. Nyomásveszteség meghatározásánál vegyük figyelembe gyártó adatait. 59. ábra Nyomásveszteség SK 300 solar Druckverlust [bar] = nyomásveszteség [bar] Heizwassermenge [m 3 /h] = fűtővíz mennyisége [m 3 /h] untere Heizschlange (Wasser/Glykol 55/45) = alsó fűtőcsőkígyó (víz/glikol keverék, 55/45) untere Heizschlange (Wasser) = alsó fűtőcsőkígyó (víz) obere Heizschlange = felső fűtőcsőkígyó

49 Junkers szolár elemek Szolár tároló szolár fűtésrásegítéshez SP 750 solar Készülék ismertetése 750 literes szolár kombi tároló, 195 liter HMV kétrészes köpeny hajlékony kemény műanyagból, 100 mm-es puha szivacs szigeteteléssel és fogóléccel, műanyag burkolattal Kivitel Magnézium védőanód FCKW mentes hőszigetelés NTC tárolóérzékelő Bosch-Heatronic fűtőberendezéshez csatlakozásra Felső fűtőcsőkígyó belső ivóvíz tároló fűtőberendezés utánfűtéséhez Alsó fűtőcsőkígyó szolárfűtéshez Ivóvízoldali zománcozott tárolótartály Fűtővízoldali csatlakozási lehetőség ürítéshez Fűtővízoldali kézi vezérlésű légtelenítő Fehér vagy ezüst 60. ábra SP 750 solar Szállítás Szolár kombi tároló, csomagolt méret: Ø 750 x 1950 mm Hőszigetelés Műszaki adatokat ld. 57. old. 22. tábl.

50 Junkers szolár elemek 61. ábra Szerelési és csatlakozási méretek SP 750 solar E Fűtővízoldali ürítés (Rp 1 - belső menet); helyszínen szerelendő HE Kézi vezérlésű légtelenítő KW Hidegvíz csatlakozás (G ¾ - hollandi) MA Magnézium védőanód RH SP Tároló visszafolyás felső tároló fűtőcsőkígyótől a fűtőberendezéshez (G ¾ -hollandi) RS SP Tároló visszafolyás alsó tároló fűtőcsőkígyótő al sík kollektorig (G 1 - belső menet) SA Tároló kilépés - fűtővízoldali tároló elemtől fűtőberendezéshez (G 1 - belső menet) SE Tároló belépés - fűtőhálótól háromutas váltószelepen át fűtővízoldali tároló elemhez (G 1 - belső menet) T Hőmérő hőmérséklet kijelzéshez T 2 Alsó merülőhüvely (belső Ø 16 mm) fűtővízoldali tároló hőérzékelő szolár szabályzó automatikához (PTC) T 3 Középső merülőhüvely (belső Ø 16 mm) fűtővízoldali tároló hőérzékelő szolár szabályzó automatikához (PTC) T NTC Felső merülőhüvely; ivóvízoldali tároló hőérzékelő - fűtőberendezéshez (NTC) VH SP Tároló előremenő - fűtőberendezéstől felső tároló fűtőcsőkígyóig (G ¾ - hollandi) VS SP Tároló előremenő sík kollektortól alsó tároló fűtőcsőkígyóig (G 1 - belső menet) WW Melegvízcsatlakozás (G ¾ - hollandi) Z Cirkulációs csatlakozó (G ¾ - külső menet) ZL 103 Cirkulációs cső (tartozék: ZL 103)

51 Junkers szolár elemek Műszaki adatok Tároló típus Felső hőátadó - ivóvízoldali utánfűtés: Hőátadás Menetek száma Fűtővíz űrtartalom Fűtőfelület Felső fűtőcsőkígyó max. üzemi nyomása Max. fűtőfelületi teljesítmény: - t V = 90 C és t Sp = 45 C DIN 4708 szerint - t V = 85 C és t Sp = 60 C Max. tartós teljesítmény: - t V = 90 C és t Sp = 45 C DIN 4708 szerint - t V = 85 C és t Sp = 60 C Figyelembe keringő víz mennyisége Teljesítménymutató 1) DIN 4708 szerint, t V = 90 C (max. fűtőteljesítmény) Perc felfűtési idő t K = 10 C-ról t Sp = 60 C-ra, t V = 85 C:: - 24 kw fűtőteljesítmény - 18 kw fűtőteljesítmény - 11 kw fűtőteljesítmény HMV tároló elem: Hasznos űrtartalom: - összesen - szolár fűtés nélkül Hasznos melegvíz mennyiség (szolár fűtés ill. utántöltés nélkül) 2) t Sp = 60 C és - t Z = 45 C - t Z = 40 C Max. üzemi nyomás, víz Alsó hőcserélő fűtővízoldali szolárkör: Hőátadás Csavarulatok száma Fűtőcsőkígyó fűtővíz űrtartalma, szolárkör Fűtőfelület Fűtőcsőkígyó max. üzemi nyomás, szolárkör Fűtővízoldali tároló elem: Hasznos űrtartalom (fűtővíz) Max. üzemi nyomás, fűtés További adatok: Készenléti energiafogyasztás (24h), DIN 4753 szerint 8 2) Önsúly (burkolat nélkül) Önsúly (burkolattal ) Szín 22. tábl. Szolár kombi tároló műszaki adatai l m 2 bar kw kw l/h l/h l/h N L Perc Perc Perc l l l l bar l m 2 bar l bar kwh/d kg kg SP 750 solar Fűtőcsőkígyó 7 3 0, ,1 13, , Fűtőcsőkígyó , , fehér ezüst (C2) 1) N L teljesítménymutató megadja az ellátandó 3,5 fős, normád fürdőkáddal és két további vételezési lehetőséggel rendelkező ellátandó lakások számát. N L DIN 4708 szerint t Sp = 60 C, t Z = 45 C, t K = 10 C értékeknél és max. fűtőfelületi teljesítménynél került meghatározásra. Felfűtési teljesítmény csökkenésekor és keringő víz kisebb mennyisége esetén N L ennek függvényében kisebb. 2) t (t SP t K ) Tárolón kívüli elosztási veszteség nem kerül figyelembevételre. t V t Sp = Előremeneti hőmérséklet = Tároló hőmérséklete t Z t = Kifolyó melegvíz hőmérséklete = Befolyó hidegvíz hőmérséklete

52 Junkers szolár elemek Fűtőcsőkígyó nyomásvesztesége (bar) Nyomásveszteség szolár fűtőkörben alapvetően víz vagy víz-glikol keverék használatától függ. A nyomásveszteség számításánál erre feltétlenül ügyelni kell. Példa: Víz-propilén-glikol 55/45 keverési aránynál (fagyálló közeg kb. max. 30 C) a nyomásveszteség kb. 1,2 szerese a tiszta vizes értéknek. rrr 62 ábra Nyomásveszteség SP 750 solar Druckverlust [bar] = nyomásveszteség [bar] Heizwassermenge [m 3 /h] = fűtővíz mennyisége [m 3 /h] obere Heizschlange = felső fűtőcsőkígyó untere Heizschlange (Wasser/Propylen-Glykol 55/45) = alsó fűtőcsőkígyó (víz/propilén-glikol keverék, 55/45)

53 Junkers szolár elemek 5.6 Hőmennyiségmérő egységcsomag WMZ... WMZ WMZ ábra WMZ TDS 1 és TDS 3-hoz Készülék ismertetése Egységcsomag szolár berendezés által begyűjtött szolár hő mennyiségének mérésére TDS 1 és TDS 3 csatlakozáshoz HMVmelegítésnél Kivitel Térfogatáram mérő elem impulzus kimenettel 2 hőérzékelő (PTC) 2 merülőhüvely 2 lapostömítés 69. ábra WMZ 2 TDS 2-höz Készülék ismertetése Egységcsomag szolár berendezés által begyűjtött szolár hő mennyiségének mérésére TDS 2 csatalakozáshoz szolár fűtésrásegítésnél Kivitel Térfogatáram mérő elem impulzus kimenettel 1 hőérzékelő (PTC) 1 feszítőszalag 2 lapostömítés 68. ábra Bekötési rajz hőmennyiség méréshez FK Sík kollektor SK...solarMelegvíztároló SP Szolárkör szivattyú TDS 1 Szolár szabályzó automatika TDS 3 Szolár szabályzó automatika T1 Hőérzékelő (PTC) kollektor T2 Hőérzékelő (PTC) tároló lent T4 Hőérzékelő szolár előremenő T5 Hőérzékelő szolár visszatérő V 1 Térfogatáram mérőkészülék 70. ábra Bekötési rajz hőmennyiség méréshez FK Sík kollektor SP...solarSzolár kombi tároló SP Szolárkör szivattyú TDS 2 Szolár szabályzó automatika T1 Kollektor hőérzékelő (PTC) T2 Fűtővízoldali tároló hőérzékelő (PTC) lent T5 Hőérzékelő szolár visszafolyás (PTC) (tartozék) V 1 Térfogatáram mérőkészülék (tartozék)

54 Junkers szolár elemek Műszaki adatok Hőérzékelő (PTC) WMZ... Kábelhosszúság m 3 Térfogatáram mérő Méretek (H x SZ x M) Csatlakozás mm 110 x 75 x 100 G ¾ Üzemi hőmérséklet C max. 120 Pulzus ráta l/imp 1 Névleges átfolyás m 3 /h 1,5 Üzemi hőmérséklet C max tábl. Műszaki adatok WMZ és WMZ 2-höz 71. ábra Nyomásveszteség WMZ és WMZ 2 (víz) Druckverlust p [bar] = p nyomásveszteség [bar] Durchfluss V [m 3 /h] = V átfolyás [m 3 /h] (2006/04) 65

55 Junkers szolár elemek 5.7 Szolár állomás Műszaki adatok Szolár állomás AGS 3 Feszültségellátás V 230 Szolárkör szivattyú (szabályzón keresztül) Teljesítmény Szolárkör szivattyú Fokozat 1 Fokozat 2 W Fokozat ábra Szolár állomás AGS 3 Készülék ismertetése AGS 3 szolár állomást közvetett fűtésű szolár víztároló (SK/SP... solar) és szolár kollektoros (FKT-1/FKC-1/VK 180) Junkers szolár berendezésbe tervezték. Csatlakozás Tágulási tartály G ¾ Szorítógyűrűs kötés mm 22 Biztonsági szelep bar 6 Méretek (M x SZ x M) mm 375 x 250 x tábl. Műszaki adatok AGS 3 Kivitel Szolárköri szivattyú Csatlakozó kábel Két golyóscsap (töltőarmatúrák) Visszacsapó szelep előremenő- és visszatérő oldalon Biztonsági szelep 6 bar, manométer Két golyóscsap integrált hőmérővel Térfogatáram kijelző Fali rögzítés hőszigeteléssel Csatlakozási lehetőség tágulási tartályhoz 74. ábra Nyomásveszteség AGS 3 (Víz) Druckverlust p [bar] = nyomásveszteség p [bar] Durchfluss V [l/h] = átfolyás V [l/h] Druckverlust p [Pascal = ]nyomásveszteség p [Pascal] 73. ábra Szerkezet: AGS 3 töltőszivattyú csatlakozással

56 Junkers szolár elemek Berendezés nyomás További utasítások Azoknál a berendezéseknél, melyek magasságbeli eltérése 12 m-t nem haladja meg a berendezés nyomása 2,5 bar, a szolár tágulási tartályban az gázelőnyomás 1,9 bar. Azoknál a berendezéseknél, melyek magasságbeli eltérése 12 m-t meghaladja: Berendezés nyomás méterenként 0,1 bar-ral nő Szolár tágulási tartálban a gázelőnyomás ugyanilyen értékkel nő Térfogatáram Térfogatáram Kollektorszám I/min Berendezés töltésekor a kollektorok ne legyenek forróak, mert a hőhordozó folyadék elpárologhat. A felszerelést követő négy hét után a szolár berendezést ismételten ellenőrizni kell és szükség esetén még egyszer légteleníteni szükséges. Nyomásveszteség a szolárkörben Nyomásveszteség víz-glikol keverék használatánál lényegesen nagyobb, mint tiszta víz használatakor. Ezt méretezéskor feltétlenül vegyük figyelembe. Víz-glikol 60:40 arányú keveréknél a nyomásveszteség a tiszta vizes érték kb. 1,3 -szorosa. 55/45 arány eseében pedig 1,2- szerese Nyomásveszteség számításánál vegyük figyelembe a propilén-glikol koncentrációt tábl. TDS 1, TDS 2 és TDS 3 szolár szabályzó automatika a térfogatáramot szolárköri szivattyún keresztül szabályozza. i 75. ábra Szivattyú diagram: Szolárkör szivattyú ( víz)

57 Junkers szolár elemek 5.8 További elemek Szolár tágulási tartály SAG... Készülék ismertetése Tágulási tartály szolárkörhöz Kivitel Fényezett, nyomásálló burkolat Fali rögzítés G ¾ csatlakozás Kollektorszám Szolár tágulási tartály térfogata 76. ábra SAG tábl. Szolár tágulási tartály (Tartozék) SAG 18 SAG 25 SAG 35 Névleges térfogat l Méret (Ø x M) mm 280 x x x 460 Csatlakozás G ¾ G ¾ G ¾ Gázelőnyomás (gyári beállítás) bar 1,9 1,9 1,9 Max. üzemi túlnyomás bar tábl. Műszaki adatok SAG Szolár kétutas elosztókábel SDR Teljes vezetékhossz (Előre- és visszatérő) [m] Vezeték keresztmetszet Kollektorszám ábra Solar kétutas elosztókábel SDR 15 és SDR 18 szolár kétutas elosztókábel használatával egyszerűbbé válik a szerelés, s jelentős munkaidőt is megtakaríthatunk. Gyorskábelező rendszer a szolár előremenő- és visszatérő vezetéket tartalmazza, továbbá hő- és UV-álló hőszigetelésben egyesíti a kéteres érzékelő kábelt. Megfelelő kötéstecnikához szorítógyűrűs kötés, támaszhüvely és fali tartó SDR Z1 - SDR Z4 csatlakozó egységcsomagban kapható x 0,8 15 x 0,8 15 x 0,8 18 x 0, x 0,8 15 x 0,8 18 x 0,8 18 x 0, x 0,8 15 x 0,8 18 x 0,8 18 x 0, x 0,8 15 x 0,8 18 x 0,8 18 x 0,8 30. tábl Szolár kétutas elosztókábel választék SDR... A rézcsöves rendszer nagyon gyorsan és egyszerűen fektethető le, például kandalló /kémény légaknában vagy épület homlokzati esővíz-levezetőcsövében. Abban az esetben is ajánlható ez a rendszer, ha csak elő kell készíteni a kollektorok későbbi szerelését. Gyakran elmarad valami az előkészítés során, pl. szenzorkábel, ami a rendszer használatával nem fordulhat elő.

58 Junkers szolár elemek Szolár töltőszivattyú SBP ELT 2 légtelenítő tartály LT 2 VK 180-hoz 78. ábra Szolár töltőszivattyú SBP Szolár berendezést SBP töltőszivattyúval fel kell tölteni, a töltési folyamat alatt a levegő nagy részét a berendezésből ki kell szorítani. Ekkor nincs szükség a tetőn elhelyezett légtelenítőre, helyette a pincében légleválasztót szerelnek fel, amely üzem közben kiválasztja a közegben maradó légbuborékokat. Fenti légleválasztót Junkers Szolár állomás AGS 3 már tartalmazza. Előnyök: Alacsonyabb szerelési költség, mivel nincs szükség a tetőn elhelyezett légtelenítőre Egyszerű és gyors üzembe helyezés, vagyis öblítés, töltés és légtelenítés egy lépésben Optimálisan légtelenített berendezés Üzemeléshez minimális karbantartási igény 79. ábra Légtelenítő tartály Készülék ismertetése Szolárkör legmagasabb pontjára szerelendő légtelenítő egység Kivitel Hőszigetelés Kültéri szerelésre alkalmas Csatlakozó forrasztásmentes szereléshez: ¾ " Méretek: Szélesség: 115 mm Magasság: 140 mm Mélység: 80 mm Készülék ismertetése Hordozható kompakt öblítő- és töltőegység kis- és nagyteljesítményű szolár berendezésekhez Kivitel Nagy szolárfolyadék tartály (30 liter) Tárolóbox ½ " csatlakozású töltőtömlőhöz Hálózati dugó 230 V Műszaki adatok Szolár töltőszivattyú SBP Szállító magasság m max. 40 Térfogatáram m 3 /h max. 3,5 Meg. közeg _ propilén/víz keverék 80. ábra Nyomásveszteség ELT (víz) Légtelenítő tartály csak akkor szükséges, ha az SBP szolár töltőszivattyút nem AGS 3 mal együtt alkalmazzuk. Meg. közeghőmérséklet C 0-55 Feszültségellátás V 230 Teljesítményfelvétel W 775 Méret (M x SZ x M) mm 970 x 440 x 410 Súly kg tábl. Műszaki adatok SBP

59 Junkers szolár elemek Légtelenítő tartály ELT 5/6 Készülék ismertetése Szolárkör legmagasabb pontjára szerelendő légtelenítő egység Kivitel Kültéri szereléshez alkalmas Csatlakozás forrasztásmentes szereléshez: ELT 5 FKC-1-hez ELT 6 FKT-1-hez 81. ábra ELT 5 légtelenítő egységcsomag FKC- 1-hez 83. ábra Nyomásveszteség ELT (víz) i Légtelenítő tartály csak akkor szükséges, ha az SBP szolár töltőszivattyút nem AGS 3 mal együtt alkalmazzuk. 82. ábra ELT 6 légtelenítő egységcsomag FKT-1-hez

60 Junkers szolár elemek Hőhordozó folyadék WTF Hőhordozó folyadék WTV 84. ábra WTF Ismertetés Tyfocor L hőhordozó folyadék Junkers sík kollektorok üzemeléséhez Színtelen propilén-glikol-víz keverék (Keverési arány: 55/45 % ) Fagyálló közeg: 30 C-ig Berendezést csak Junkers által engedélyezett Tyfocor L hőhordozó folyadékkal töltsük fel. Más folyadék használata a szolár berendezés károsodásához vezethet. További információt a gyártó biztonsági adatlapjában talál (154. oldal). A hőhordozó folyadék fagyálló közegét és ph értékét kétévente ellenőrizni kell. 85. ábra WTV Ismertetés Tyfocor LS hőhordozó folyadék Junkers vákuumcsöves kollektorok üzemeléséhez Vöröses színű propilén-glikol-víz keverék (Keverési arány: 55/45 % Vol.) Fagyálló közeg: 28 C-ig Berendezést csak Junkers által engedélyezett Tyfocor LS hőhordozó folyadékkal töltsük fel. Más folyadék használata a szolár berendezés károsodásához vezethet. További információt a gyártó biztosági adatlapjában talál (158. oldal). A hőhordozó folyadék fagyálló közegét és ph értékét kétévente ellenőrizni kell. i Előírt érték Határérték Fagyálló közeg 30 C 26 C ph érték 7, tábl. WTF hőhordozó folyadék WTV hőhordozó folyadékkal együtt nem használható! i Előírt érték Határérték Fagyálló közeg 28 C 24 C ph érték tábl. WTV hőhordozó folyadék WTF hőhordozó folyadékkal együtt nem használható!

61 Junkers szolár elemek Háromutas váltószelep DWU... Műszaki adatok Beállítás vezérlő háromutas váltószelephez Feszültségellátás Névleges áram Teljesítményfelvétel Nyitás-Zárás idő Záróerő Érintésvédelmi osztály (függőleges szerelésnél) Védelmi besorolás 230 V AC 0,03 A 2,5 W kb. 3 perc kb. 120 N IP 44 II 34. tábl. Műszaki adatok: beállítás vezérlő DWU...-hoz 86. ábra DWU Készülék ismertetése Háromutas váltószelep szolár fűtőkör vezérléséhez szolár fűtésrásegítésnél vagy átváltószelepként két fogyasztó berendezéshez Háromutas váltószelep DWU 20 DWU 25 k VS érték 4,5 6,5 Névleges átmérő (belső átmérő) DN 20 DN 25 Csatlakozás R Ω R 1 Kulcsnyílás SW 37 SW 46 Meg. nyomáskülönbség 1) 35. tábl. Műszaki adatok: DWU... 1) Szeleptányér tömített lezárásakor 750 mbar 500 mbar 87. ábra Szolár fűtésrásegítés SP... solar DWU Háromutas váltószelep HR Visszatérő a fűtési hálózatból KR Visszatérő a fűtőberendezéshez SP...solarSzolár kombi tároló TDS 2 Szolár szabályzó automatika 88. ábra Nyomásveszteség DWU 20 és DWU 25 (víz) Druckverlust p [bar] = nyomásveszteség p [bar] Massenstrom q m [kg/h] = térfogatáram q m [kg/h]

62 Junkers szolár elemek TWM termosztatikus keverőszelep Készülék ismertetése A keverőszelep a HMV hőmérsékletének beállítására szolgál. Ha a hálózatban a tároló hőmérsékleténél melegebb víz van, hidegvíz hozzákeveréssel állítja be a kívánt hőfokot. Nincs forrázásveszély Blokkolható beállítás Kivitel ¾ " csatlakozás Műszaki adatok 89. ábra TWM TWM keverőszelep Szabályzási tartomány Szabályzási pontosság Átfolyás mennyisége p 1 bar (KV) 1/2 és ¾ Maximális üzemi hőmérséklet Maximális üzemi nyomás Maximális nyomásviszony meleg és hideg között 36. tábl. Műszaki adatok TWM C ± 2 C 2,6 m 3 /h 85 C 14 bar 10 : 1 Nyomásveszteség p [bar] 90. ábra Nyomásveszteség TWM (víz) Térfogatáram q V [l/h]

63 Tervezés 6 Tervezés 6.1 Szolár berendezések és az Energiatakarékossági törvény (EnEV) 1) Energiatakarékossági törvény értelmében fő követelmény az évi primerenergia igény (Q p ) olyan minimális megengedett értékekre csökkentése, melyeket a hőátadó külső felület épület terjedelméhez viszonyított arányától függően (A/V e viszony) határoztunk meg. Q p két lépésben számítandó a következő tényezők figyelembevételével: Éves hő szükséglet DIN szerint és Felhasználási tényező DIN V szerint Különböző lehetőségek állnak rendelkezésünkre, hogy megfelelő berendezések segítségével a primerenergia igényt csökkenthessük. A következő táblázatban néhány, erre vonatkozó tájékoztató adatot közlünk. Primerenergia igény Berendezés-technikai változások csökkentése Szolár HMV melegítés és fűtésrásegítés % Szolár HMV melegítés 16 % Kazán, tároló és elosztó vezeték hőszigetelése kb. 16 % Kondenzációs kazán kb % Cirkulációs vezeték elhagyása 6 % Tökéletesített hőfokszabályzó szelepek 2 % Szabályzott szivattyú 1 % 37. tábl. Ha a tervezett intézkedésekkel EnEV primerenergia igény nem teljesül, a tervezők és építtetők választásuk szerint a hővédelmet és/vagy az alkalmazott berendezést tökéletesítik. A következőkben a primerenergia megtakarítás szolárhő berendezésekkel megvalósítandó elvi lehetőségeit ismertetjük. 91. ábrán szolár berendezés e p felhasználási tényezőre gyakorolt hatását példán keresztül ábrázoltuk a hasznos felület függvényében. Ha tervezőnek adott specifikus hő igénynél q h (példában q h = 70 kwh/(m 2 a)) meghatározott értéket kell elérni Q p hoz, a kívánt e p érték számítással meghatározható. Szolár berendezéssel e p érték és azzal a primerenergia igény jelentősen csökkenthető.

64 Felhasználási tényező ep Hasznos felület A N [m 2 ] szolár nélkül WW szolár WW + HU szolár 91. ábra Felhasználási tényező é p fűtött köpenyen belül elhelyezett berendezéshez (BW kazán) cirkuláció nélkül q h = 70 kwh/(m 2 a) 1) lásd még: Energiatakarékossági törvény (EnEV) Junkers Diagramlapok, rendelési szám:

65 Tervezés 6.2 Szolár HMV melegítés Szolár berendezés tervezése a megfelelő hidraulika kiválasztása után történik. A berendezésen realizálandó szükséges kollektorok számát a tervezett szolár fedezeti hányad, a várható vízszükséglet, a tető égtáj szerinti tájolása, tető dőlésszögének és létesítés helyének régión belüli elhelyezkedése határozza meg. Szolár fedezeti hányad és rendszerhasznosítási fok Szolártermikus berendezések méretezésével kapcsolatban a fedezeti hányad és a rendszerhasznosítási fok fontos szerepet játszik. A szolár fedezeti hányad a szolár hőhozam és a HMV melegítéshez szükséges teljes hőszükséglet arányát fejezi ki. 100 % -os fedezeti hányad azt jelenti, hogy a HMV melegítéshez szükséges teljes energiamennyiséget a szolár berendezés biztosítja. HMV melegítő szolár berendezéseket úgy helyezik el, hogy nyáron 100 % -os fedezeti hányadot érjenek el. Mivel télen a nap rövidebb ideig és kevésbé intenzíven süt, az egész évre vonatkozó fedezeti ráta kb. 60 % körül mozog. 100 % -os fedezeti ráta azt jelenti, hogy a HMV melegítéshez szükséges teljes energiamennyiséget a szolár berendezés biztosítja. Minél magasabb a szolár berendezés szolár fedezeti rátája, annál kevesebb fosszilis energiát kell az utánfűtéshez felhasználni, 100 % -os extrém esetben semennyit. Télen aligha valósítható meg 100 % -os fedezeti hányad. Télen a fedezeti hányad kismértékű emeléséhez már sokkal költségesebb szolár berendezésre lenne szükség, ami gazdaságossági szempontból aligha lenne kifizetődő. Ráadásul a berendezés nyáron túl sok felesleges hőt termelne, ami a berendezést termikus szempontból nagyon megterhelné és melynek célszerű hasznosítására csak ritkán kerülhetne sor. Rendszerhasznosítási foknak nevezzük a szolár hőhozam és az abszorber felületre beeső teljes sugárzás, meghatározott időszakra, pl. egy évre vonatkozatott arányát. A rendszerhasznosítási fok ezzel a szolár berendezés hatékonyságának mutatója. Szolár fedezeti hányad és rendszerhasznosítási fok szembeállítását 92. ábra szemlélteti. 92. ábra Szolár fedezeti hányad és rendszerhasznosítási fok Méretezés A méretezés öt lépcsőben történik: 1. Tároló méretének meghatározása 2. Kollektor felület előzetes meghatározása 3. Tető tájolásának és tető dőlésszögének meghatározása 4. Berendezés létesítési helyének megállapítás 5. Kollektorok számának meghatározása bedarf- és kostenoptimierte Anlage = Szükséglet és költség szerint optimális berendezés Kollektorertrag= kollektorhozam Verbrauchsdeckung = fogyasztás fedezete Nutzungsgrad des Solarsystems = Szolár berendezés hasznosítási foka Solarer Deckungsanteil SD = Szolár fedezeti hányad SD

66 Tervezés 1. Tároló méretének meghatározása Szolár tároló mérete a személyek számától és a személyenkénti és naponkénti vízfogyasztástól függ. A vízfogyasztás az épület jellegétől és kényelmi fokozattól függően tapasztalati értékek figyelembe vételével kerül megállapításra (38. tábl.). Átlagos melegvíz szükséglet [l/60 C 1) /nap és személy] Épület jellege Alkalmazás és viselkedés Alacsony kényelmi fokozat (Minimális szükséglet) Közepes kényelmi fokozat (Szabvány szükséglet) Magas kényelmi fokozat (Csúcsszükséglet) Családi ház Öröklakás Többlakásos ház Üzemi konyha Snack bar Kávéház Alapszintű szabvány Középszintű szabvány Emelt szintű szabvány Szociális lakóépület Ált. lakóépület Emelt szintű lakóépület Főzés, mosogatás: Személyzet, köz Személyzet, nagy Vendéglátó üzem Személyzet, közepes Személyzet, nagy Vendégfogadó Szálloda Apartman Alap 2. osztály 1. osztály Gyermekotthon Alapszintű szabvány Idősek otthona Alapszintű szabvány Kórház Átlagos Étterem Zuhanyfürdő Önkiszolgáló Max. 3 fogásos Étkezés 4 fogástól Diákok Sportolók Piszkos munka Nagyon piszkos munka Fürdő Szabványos kád Hidroterápiás kád tábl. Háztartási és ipari melegvíz szükséget 1) 45 C os melegvízhez az értékeket szorozzuk be 1,43 tényezővel. Tároló térfogata a napi melegvíz felhasználás 1,2-1,8-szeresét fedezi. Tároló minimális mérete = 1,2 x személyek száma x személyenkénti vízfogyasztás Tároló maximális mérete = 1,8 x személyek száma x személyenkénti vízfogyasztás Példák: Emeltszintű szabványnak megfelelő és közepes melegvíz-igényű családi házban elhelyezett megfelelő tároló mérete négy személyre a következő módon számítható ki: Tároló minimális mérete = 1,2 x 4 személy x 50 liter/személy = 240 liter, megfelel: 300 l-es tároló Tároló maximális mérete = 1,8 x 4 személy x 50 liter/személy = 360 liter, megfelel: 400 l-es tároló

67 Tervezés 2. Kollektor felület előzetes meghatározása Szolár kollektor megfelelő felületét szolár tároló mérete határozza meg. 1 m 2 kollektor felület előzetesen 60 literes tároló térfogatot melegít fel. A mindenkori vízfogyasztáshoz ill. tároló mérethez szükséges kollektor felület 93. ábra alapján határozható meg: Példa: 300 literes tárolóhoz (melegvízfogyasztás 200 l/nap) 5 m 2 sík kollektor felület ill. 4,2 m 2 vákuumcsöves kollektor felület szükséges. 93. ábra Kollektor felület egyszerű méretezése 3. Tető tájolás és tető dőlésszög figyelembevétele A következő optimális külső állandó feltételek melletti kollektor felület: Tető dőlésszög: 45 Berendezés tájolása: dél Eltérő esetben megfelelő helyesbítést kell alkalmazni. 94. ábra tartalmazza a tető tájolás és tető dőlésszög figyelembevételéhez szükséges helyesbítési tényezőket. Kollektorfläche [m 2 ] = kollektor felület [m 2 ] Speichergrösse [Liter] = tároló méret [liter] Flachkollektor = sík kollektor Vakuumröhren-Kollektor = vákuumcsöves kollektor Warmwasserverbrauch [Liter/Tag] = melegvíz fogyasztás [liter/nap]

68 Tervezés Energia-megtakarítás csökkenése NY DNY D DK K Tető tájolás 94. ábra Tető dőlésszög és eltérés déli iránytól Példa: Kollektor számított felülete: 5 m 2 sík kollektor 30 -os délnyugati irányú (DNY) tető dőlésszög az energia-megtakarítást kb. 6 %-kal csökkenti. Ezért a kollektor felületet 6 % -kal növelni kel. Kollektor megfelelő felülete: 5 m % = 5,3 m 2 Junkers FKT-1 sík kollektor felülete 2,4 m 2. Szükséges kollektorszám meghatározásához a kollektor számított felületét el kell osztani ezzel a felülettel. Az így számított értéket az optimális gazdaságossági érték megállapításához lefele, optimális energetikai érték megállapításához pedig felfele kerekítsük. Példa: Kollektor számított felülete: 5,3 m 2 Egy kollektor felülete: 2,4 m 2 5,3 m 2 /2,4 m 2 = 2,2 Gazdaságossági szempontból optimális kollektorszám: 2 Energetikai szempontból optimális kollektorszám: á3 s a ( P é l d a : F

69 Tervezés 6.3 Szolár fűtésrásegítés Szolár fűtésrásegítésnél a melegvízfogyasztáson kívül figyelembe kell venni a szükséges fűtőteljesítményt is. Ez a lakás ill. a ház nagyságától és hőszigeteléstől függ. Az HMV-t felmelegítő és a lakást fűtő energia összessége a teljes hőszükséglet. Szolár berendezés méretezésénél a teljes hőszükségletet % közötti fedezeti hányadra kell tervezni Kedvező állandó feltételek A fűtési rendszerre-rásegítő szolártermikus berendezések a következő tulajdonságokkal rendelkező épületekben ill. fűtésrendszerekkel működtethetők gazdaságosan: Minimális hőszükséglet Az épületek hőszükséglete általában nagyon magas, nem ritka a 200 kwh/(m 2 a) érték. Bár a megfelelően elhelyezett szolár berendezés csökkentheti az energiafogyasztást, mégsem járul hozzá jelentős mértékben a szolár fedezethez. Fűtésrásegítő szolártermikus berendezések méretezésével összefüggésben gyakran használatos a fűtésterhelés fogalom. DIN EN szerint a fűtésterhelés a teljesítmény nagysága és kw ban, vagy a fűtőfelületre vonatkozóan W/m 2 ben kerül megadásra. A hőszükséglethez hasonlóan a fűtésterhelés az épületnél alkalmazott szigetelési szabványtól és meterológiai adottságoktól függ. Az épület hatékonyabb hőszigetelésével, mint pl. energiatakarékos házban (hőszükséglet 70 kwh/(m 2 a)), a hőszükséglet az ivóvíz melegítés energiaszükségletének nagyságrendjét közelíti meg. A teljes hőszükséglet (fűtés és melegvíz) jelentős hányadát ekkor kombi berendezés biztosíthatja, első sorban a tavaszi és őszi átmeneti hónapokban. Passzivházban, ahol a hőszükséglet kb. 15 kwh/(m 2 a) a szolár fűtésrásegítés nem fedezi az épület hőszükségletének jelentős hányadát, mivel az ottani nagyon rövid fűtési időszak (december, január, február) egybeesik a nagyon csekély szolár sugárzással. Minimális előremenő és visszatérő hőmérséklet A hagyományos fűtésrendszerek C közötti előremenő hőmérséklettel működnek. Ez a magas hőmérséklet a csekély mértékű sugárzás idején kollektorokkal csak nagyon ritkán érhető el. Ha azonban nagyfelületű hőátadó rendszert (padló- vagy falfűtés) szereltek be, az alacsony előremenő és visszatérő hőmérsékletet (pl. 50/30 C) gyakran termeli szolár berendezés. Ezzel nő a szolár fedezeti hányad és % olaj vagy gáz spórolható meg. Kollektor felület kedvező beállítása Míg melegíz-melegítéshez a tető felület beállítása és dőlésszöge tág tartományban kedvező (veszteség < 10 % kelet - nyugat, dőlésszög: 0-60 ), a szolár fűtésrásegítésnél a fűtési szezon alatti alacsony napállás és rövid napok miatt minimum 45 állásszög és lehetőleg délkelet délnyugati irányban elhelyezett felület az előfeltétel. Ha a kombi tároló elhelyezéséhez és felszereléséhez elegendő hely áll rendelkezésre a pincében, továbbá megfelelő tetőfelülettel rendelkezünk, kombi tárolóval összekapcsolt megnövelt kollektor felülettel, jól szigetelt házban a szolár fűtésrásegítés gazdaságosan megvalósítható, még akkor is, ha a kollektor felület beállítása nem optimális. 96. ábra Szolár kollektoros berendezés energiakínálata ivóvíz-melegítéshez és fűtéshez felhasznált éves energiaszükséglethez viszonyítva Jelmagyarázat 4. és 5. ábrákhoz: a b M Q Energiaszükséglet (követelmény) Szolár berendezés energiakínálata Hónap Hőenergia Szolár energiafelesleg (hasznosítható pl. úszómedencékhez) Elhasznált szolárenergia (szolár fedezet) Nem fedezett energiaszükséglet (utánfűtés)

70 Tervezés Szolár fűtésrásegítés kisteljesítményű berendezéseknél (családi ház) 97. ábra a szükséges kollektorszám meghatározását szemlélteti következő állandó feltételek mellett: Fedezeti hányad 25 % 4 személy 40 liter melegvíz/nap 160 m 2 alapterületű, nagyon jó hőszigetelésű ház 97. ábra Szolár kollektorszám meghatározás, SP 750 solar Tároló választás nem szükséges, mivel szolár fűtésrásegítés csak SP 750 solar Junkers kombi tárolóval üzemeltethető. SP 750 solar kombi tárolót 3-5 személy melegvízigényének ellátására tervezték. Nagy melegvíz- és hőigényű épületet 2 tároló rendszerrel kell felszerelni (Példa hidraulikára ld. 28. oldal). Solarer Deckungsanteil [%] = szolár fedezeti hányad [%] Wohnfläche = lakóterület sehr gut = nagyon jó mittel = közepes schlecht = rossz Wärmedämmung = hőszigetelés Anzahl FKT-1= FKT-i száma Anzahl FKC-1, VK 180 = FKC-1, VK 180 száma

71 Tervezés Szolár fűtésrásegítés max. 30 m 2 kollektor felületig (többlakásos ház) Berendezés előzetes méretezéséhez tapasztalati értékek alapján a következő gyakorlati szabályok állapíthatók meg: Szabály: Abszorber felület 0,8-1,1 m 2 sík kollektor/10 m 2 fűtené fel a lakóterületet 0,5-0,8 m 2 vákuumcsöves kollektor/10 m 2 Következőkben olyan diagramot ábrázolunk, mely lehetővé teszi, hogy terméktől függetlenül felbecsülhessük abszorber felület és tároló térfogat nagyságát. A következő állandó feltételekből indulunk ki: Kollektor típusa: sík kollektor fűtené fel a lakóterületet (η 0 = 0,80, c 1 = 3,5 W/(m 2 K 2 ), c 2 = 0,01 W/(m 2 K 2 ) Szabály: tároló térfogat Kollektor dőlésszög: 45 minimum 50 liter/ m 2 kollektor felület vagy Kollektor tájolás: dél liter/ kw fűtésterhelés Melegvízfogyasztás: 200 liter/nap (45 C) Kollektor felület azonban jelentős mértékben nem haladhatja meg a szolár HMV-melegítéshez szükséges térfogat kétszeresét. Így a nyári felesleg határok közt tartható. Az alábbi diagramm a különböző specifikus puffer tároló térfogathoz az abszorber felület és szolár fedezeti hányad (fűtés és melegvíz) összefüggését ábrázolja. Ekkor a fűtésterhelésre vonatkozó abszorber felület ábrázolásával figyelembe vettük az épületek eltérő hőszükségletét. Szolár fedezeti hányad [%] Abszorber felület [m 2 /kw fűtésterhelés] Puffer tároló térfogat: 200 liter/ kw fűtésterhelés 100 liter/ kw fűtésiterhelés 50 liter / kw fűtésterhelés 98. ábra Diagram fűtésrásegítéshez nagyteljesítményű berendezésekben Jól látható az abszorber felület szolár fedezeti hányadra gyakorolt hatása. Viszonylagosan függetlenül a tároló térfogattól 1,5 m 2 felület / kw fűtésterhelés kb. 20 %-os szolár fedezeti hányadot eredményez. Fenti eredmény nagyon jól szigetelt házban (200 m 2 lakóterület, 1400 fűtőóra/év, 70 kwh/(m 2 a) hőszükséglet, 10 kw fűtésterhelés) kb. 15 m 2 abszorber felülettel és 1000 literes puffer tárolóval megvalósítható. 200 liter / nap melegvíz-szükséglete

72 M M Tervezés is figyelembe kell venni, melynek következménye a puffer tárolóból és melegvíztárolóból álló két tárolós berendezés felszerelésének szükségessége. A puffer tároló térfogat egyre nagyobb szerepet kap, ha a kollektor felület megnövelésével nagyobb szolár fedezeti hányadot kívánunk elérni. Két tárolós berendezés Az új és felújított szigetelésű épületek alacsony hőszükséglete teszi érdekessé a szolárhő alkalmazását a fűtés rásegítésben ezen rendszerekhez optimálisan illeszkedik a két tárolós rendszer. A bivalens melegvíztárolón kívül a hidraulikába puffer tárolót is csatlakoztatnak. Szolár oldalon a TDS 3 szabályzó automatikán keresztül elsődlegesen a melegvíztároló kerül feltöltésre. Ha ez elérte az előírt hőmérsékletet vagy a szolár sugárzás nem elegendő a további melegítéshez, a háromutas szelep átvált az alacsonyabb hőmérsékletszintű puffer tárolóra. A szabályozó biztosítja az optimális szolár használatot. Ahhoz, hogy biztosítsuk a puffer tároló energetikai szempontból gazdaságos bekapcsolását a fűtőkörbe, a visszatérő oldalon külön TDS 10 szabályzó automatikát kell tervezni. Itt egyenlítődik ki a fűtőkör visszatérő hőmérséklete és a puffer tároló hőmérséklete. A magasabb hőmérsékletű puffer tárolónál a fűtőkör előmelegített vizét a kazánba vezetik. Termikus fertőtlenítés A sikeres termikus fertőtlenítés lefolytatásához be kell tartani a következő feltételeket: Az előmelegítő fokozat termikus fertőtlenítését csapolás nélküli időben kell végezni (pl. éjszaka). Szivattyú teljesítményt a tárolók közötti átrétegezéshez úgy kell beállítani, hogy a térfogatáram a termikus fertőtlenítés alatt a következő határok között maradjon: alsó határ: előmelegítő tároló tartalmát termikus fertőtlenítés alatt óránként legalább kétszer át kell forgatni. felső határ: termikus fertőtlenítés alatt készenléti tároló hőmérséklete nem eshet 60 C alá. A termikus fertőtlenítés hőteljesítménye ezért legfeljebb az utánfűtő fűtőberendezés maximális hőteljesítményével lehet egyenlő. A tárolók közötti hőveszteség minimálisra csökkentéséhez a tárolókat egymás közelében úgy kell elhelyezni, hogy a termikus fertőtlenítés vezetékei a lehető legrövidebbek legyenek. Ezen kívül a vezetékek hőszigetelését különösen gondosan, az emelt szintű hőszigetelési szabványnak megfelelően kell elvégezni. Termikus fertőtlenítés alatt a melegvíz cirkulációt ki kell kapcsolni. T V/AC HMM VF 230 V/AC TDS 10 AV HP 230 V/AC HMM VF AV AV AV HP Termikus fertőtlenítést a rendszer üzembe helyezésekor ellenőrizni kell. Ekkor a későbbi üzemelésnek megfelelő feltételeket kell kiválasztani V/AC S B S B 99. ábra

73 Tervezés 6.4 Szolár uszodafűtés Szolártechnika különösen alkalmas úszómedencék felfűtésére, mivel a medencét csak relatív alacsony hőmérsékletre kell felfűteni, általában 22 C -25 C közötti hőfokra a szabadtéri uszodákban és 26 C - 30 C közötti hőfokra az uszoda csarnokokban. Szabadtéri uszodák szolár fűtése még azért is előnyös, mert a szolárhőre csak a szolár sugárzás legerősebb évszakában, nyáron van szükség Hőveszteség Az úszómedence hőjének legnagyobb részét vízfelületén keresztül veszíti el. Ez első sorban függ: T W vízhőmérséklettől Minél magasabb T W vízhőmérséklet, annál nagyobb a párolgás okozta veszteség. T L levegőhőmérséklet Minél nagyobb a T W T L hőmérséklet-különbség, annál nagyobb a veszteség. Uszodacsarnokban a levegő általában 3 K kal melegebb a víznél. Levegő relatív páratartalma Minél szárazabb a vízfelület feletti levegő, annál nagyobb a párolgás okozta veszteség. Uszodacsarnokban a levegő relatív páratartalma általában 55 % és 65 % Úszómedence felülete Fenti veszteségek jelentős csökkentésének módja a vízfelület lefedése, ha az uszoda használaton kívül van. Konvekció 12 % Párolgás 66 % Hővezetés 5 % 100. ábra Hőveszteség úszómedence Hősugárzás 17 % Mivel a medencefali hőveszteség relatív csekély, az uszodafűtéshez tervezett szolár berendezést a medencefelületnek megfelelően méretezik. Szabadtéri uszodáknál a méretezésből nem vezethető le definiált vízhőmérséklet emelkedés, mert a víz és levegő közötti hőmérséklet különbség és a levegő relatív páratartalma az időjárástól függ Alkalmazás technika A szolárhőt a szűrőkör hőcserélőjén keresztül vezetik az uszoda vizébe. Csöves hőcserélő közvetlenül, lemezes hőcserélő bypasson keresztül építhető be a szűrőkörbe. Klórozott víznél nemesacélból vagy speciális rézötvözetből készült hőcserélő használata ajánlatos. A szolár szabályzó automatika kollektor hőmérséklettől függetlenül végzi a szolár szivattyú és a szűrőszivattyú vezérlését. 101.ábra A hagyományos utánfűtés második hőcserélőn keresztül csatlakoztatható, így kedvezőtlen időjárási viszonyok között is lehetséges a vízmelegítés. Szolár úszómedence-fűtésnél a szolár ivóvíz-melegítés költségkímélően bekapcsolható, mivel csak a kollektor mezőt kell nagyobbra méretezni. Szolárkörben elhelyezett háromutas szeleppel a szolár szabályzó automatikán keresztül az uszodafűtés vagy az ivóvízmelegítés vezérelhető. Hőcserélő SB SB SP Uszodai hőcserélő méretezésénél a következő feltételeket kell figyelembe venni: Az előállított szolárenergia lehetőség szerint legkisebb veszteséggel történő továbbítása a medencevízbe. Ehhez a szolárkör és a szűrőkör között 5 K 7 K közepes logaritmikus hőmérséklet-különbséget kell biztosítani. Szolárköri térfogatáram kb l/m 2 kollektor felület legyen. Csekély nyomásveszteség uszoda oldalon. Szolár berendezés utólagos beépítésekor a szolár hőcserélő okozta nyomásveszteségnek relatív kis mértékűnek kell lenni és nem haladhatja meg az 50 mbar értéket a változatlan szűrőhatás biztosításához. Ha új tervezésű berendezést használunk, a szűrőkör méretezésénél figyelembe kell venni a szolár hőcserélőben várható nyomásveszteséget. T 2

74 Tervezés Szolár berendezés méretezése i Ha szolár berendezést uszodafűtéshez is, és ivóvíz-melegítéshez is használjuk, az uszodafűtéshez szükséges kollektorszám és az ivóvíz-melegítéshez szükséges kollektorszám összeadódik. Uszodacsarnok fedett medencével (hőszigetelt) Szolár berendezés előzetes méretezése függ a medencefelülettől és kívánt T W vízhőmérséklettől. Első közelítésként tételezzünk fel T W = 24 C előírt medencevíz hőmérsékletet és a medence mérete szerint határozható meg a szükséges kollektorszám. Ha medencefelület A [m 2 ] és felületi tényező f A [1/m 2 ] szükséges N kollektorszám: N = f A x A f A felületi tényező függ a kollektor típusától (45. tábl.). FKT-1 FKC-1 Felületi tényező f A [1/m 2 ] 0,16 0,2 45. tábl. Második megközelítésben a medencevíz hőmérsékletet vegyük figyelembe. 24 C felett 1 C ként 46. tábl. szerint további kollektorokat kell tervezni. FKT-1 FKC-1 További kollektorok 24 C felett 1 C-ként 1 1,3 46. tábl. Példa Adott: Uszoda jellege: uszodacsarnok, fedett Medencefelület mérete: A = 32 m 2 Medencevíz hőmérséklet: T W = 25 C Számítandó: Szolár uszodavíz-melegítő FKT-1 N kollektorszám Számítás: Szolár kollektor típusa FKT-1, ezért 45. tábl.-ból következik: f A = 0,16 N = f A x A = 32 m 2 x 0,16 = 5,12 Vízhőmérséklet 1 C-al 24 C felett 46. tábl-ból: 1 db további FKT-1 kollektor Eredmény: Medencevíz melegítéshez 6 db FKT-1 típusú szolár kollektor szükséges Uszodacsarnok hőszigetelés nélkül Szolár berendezés előzetes méretezése A medencefelülettől függ. Betartandó alapszabály, hogy a kollektor felület a medencefelület fele. Szükséges N kollektorszám: N = f A x A f A felületi tényező (47. tábl.). Felületi tényező f A 47. tábl. i kollektor típustól függ. FKT-1 Kültéri uszoda fedett medencével (hőszigetelt) FKC-1 [1/m 2 ] 0,24 0,3 Méretezéshez a hőszigetelés nélküli uszodacsarnok értékeit vegyük figyelembe. Kültéri uszoda hőszigetelés nélkül Szolár berendezés előzetes méretezése A medencefelülettől függ. Betartandó alapszabály, hogy kollektor felület nagysága megegyezik a medence felület nagyságával. Szükséges N kollektorszám: N = f A x A f A felületi tényező kollektor típustól függ. (48. tábl.). FKT-1 FKC-1 Felületi tényező f A [1/m 2 ] 0,48 0,6 48. tábl. Utasítások uszodákhoz A méretezés csak kisebb, szigetelt és száraz talajba épített medencékre vonatkozik. Ha az uszoda szigetelés nélkül a talajvízben van, először szigetelni kell a medencét, majd a hőszükségletet kell meghatározni. Ha uszodafűtéshez szolár fűtésrásegítést is terveztek, nincs szükség további kollektorokra. A kollektorok nyáron az uszodát melegítik, télen pedig fűtésrásegítésben vesznek részt.

75 Tervezés 6.5 Nyomásveszteség számítás A pontos méretezés előfeltétele a szolár berendezés p össz össznyomásveszteségének ismerete. Az össznyomásveszteség a kollektorban, a szolárkörben és a hőcserélőben keletkező nyomásveszteség összege. p össz = p Kollektor + p Szolárkör + p Hőcserélő p Kollektor kollektorokban keletkező nyomásveszteség a kollektorok szerkezetétől, választott térfogatáramtól és kollektorok egymáshoz kapcsolási módjától függ. Az egyes kollektorok várható nyomásveszteségét térfogatáram függvényében gyártói adatokból számíthatjuk. Több kollektor párhuzamos kapcsolásakor a kollektor mező nyomásvesztesége egy kollektoréval egyenlő. Soros kapcsoláskor az egyes nyomásveszteségek összeadódnak. Szolárkörbe beépítendő cső átmérőjét úgy kell méretezni, hogy az áramlási sebesség ne haladja meg a 0,7 m/s értéket, mivel ellenkező esetben a csővezeték áramlási ellenállása túl nagy lesz. Nagyobb áramlási sebességnél zajterhelés keletkezhet, 1 m/s érték felett a rézcső anyaga is sérülhet. Másrészről meghatározott térfogatáram értéknek kell rendelkezésre állni a hő kollektortól tárolóba szállításához. Minimális áramhoz a szolárkörben max. 30 m 2 kollektor felületű berendezésnél 40 liter/m 2 /óra elegendőnek bizonyult. Minimális specifikus térfogatáram: v = 40 l/(m 2 h) Szolár berendezés min. térfogatáram: V = A x v A = Kollektor felület [m 2 ] v = Min. specifikus térfogatáram V térfogatáram és w áramlási sebesség értékekből kiszámítható a szolárkör csőátmérője (belső): : D = - Példa: w Adott: Kollektor felület: A = 6 m 2 Min. specifikus térfogatáram: v = 40 l/(m 2 h) Áramlási sebesség: w = 0,7 m/s Számítandó: Szolár cső belső átmérője Számítás: Térfogatáram: V = A v = 6 m 2 40 l m 2 h = l = 0, h 3600 s Csőátmérő D = V - 4 π w m 3 4 0,24 m s π 0,7 --- s A cső belső átmérőjét minimum 11 mm-re méretezzük. A kereskedelemben kapható rézcsövekből válasszunk 13 mm belső átmérőjű csövet (Cu 15 x 1). Cső jelölése (külső átmérő x belső átmérő falvastagság) [mm] Cu 10 x 1 8 Cu 12 x 1 10 Cu 15 x 1 13 Cu 18 x 1 16 Cu 22 x 1 20 Cu 28 x 1, tábl. Méretek kereskedelmi forgalomban kapható rézcsövekhez Szolárkör d p Szolárkör nyomásvesztesége a p Csővezeték csővezeték nyomásveszteségének és p Armatúrák beépített armatúrák nyomásveszteségének összege. Installált csővezeték méterenkénti specifikus nyomásvesztesége a csőátmérőtől és az áramlási sebességtől függ és nomogramban ábrázolható, melyhez figyelembe kell venni a beépítendő cső alapanyagát és betöltött víz-propilglikol keveréket. Az ívek, T-idomok, csavarkötések, szelepek és armatúrák nyomásveszteségét vonatkozó táblázatok nyomásveszteségi értékeiből állapíthatjuk meg, vagy a csővezeték vesztésének 1/3 -ra becsülhetjük formálisan (csak kisteljesítményű berendezések esetében megengedett).

76 Tervezés Nyomásveszteség p [mbar/m] Térfogatáram V [l/h] 102. ábra Csőhálózat-jelleggörbe, réz, 35 % glikol, 65 % víz, 50 C Példa: Adott: Térfogatáram V = 200 l/h Csővezeték: Cu 15 x 1 Csővezeték hossza: L cső = 20 m Számítandó: Nyomásveszteség p Szolárkör Nyomásveszteség p Armatúrák Számítás: 102. ábrán V = 200 l/h és Cu 15 x1 metszéspontjánál leolvasható p Cső nyomásveszteség: p Cső = 3,8 mbar/m p Hőcserélő szolár hőcserélő nyomásvesztesége hőcserélő típustól és áramlási sebességtől függően a termék dokumentációból határozható meg. A szivattyú diagramba be kell rajzolni a megállapított nyomásveszteségi értéket. A berendezés és szivattyú különböző teljesítményfokozatra vonatkozó jelleggörbéjének metszéspontjai adják a lehetséges munkapontokat (103. ábra). Ezek a munkapontok elsősorban a szivattyú- jelleggörbe közepén helyezkednek el, mivel a szivattyú hatásfoka itt a legnagyobb és az átfolyás növelése ill. csökkentése lehetséges a szivattyúfokozat egyidejű átkapcsolásával. Nyomásveszteség: p Szolárkör p Szolárkör = p Cső L Cső = 3,8 mbar/m 20 m = 76 mbar Nyomásveszteség: p Armatúrák

77 Tervezés Szállítási magasság [m] Térfogatáram V [l/h] 103. ábra Szivattyú- és berendezés-jelleggörbe

78 Tervezés 6.6 Tágulási tartály és biztonsági szelep méretezése Tartály méretének számításához a szolár folyadék hőmérsékleti feltételek által befolyásolt térfogatváltozásán kívül a berendezés leállításakor a kollektor űrtartalomban és csatlakozó vezetékekben felgyülemlő gőz térfogata is jelentős szerepet játszik. Tágulási tartály minimális mérete a következő képlet alapján számítható: V MAGmin Tágulási térfogat V D V D + V V V D tágulási térfogat a berendezés leállításakor felgyülemlő gőz térfogatának és szolár folyadék hőmérsékletének emelkedése által kiváltott térfogatváltozásnak az összege. V D = V koll + V r + e V A V koll = Kollektor térfogat Kollektor térfogatot a berendezés leállításakor keletkező szolár folyadék gőze tölti fel. V r = csatlakozó vezeték térfogata, melyben a párolgás történik. Berendezés leállításakor a szolár folyadék gőze a csatlakozó vezeték egy részében a kollektor közelében felgyülemlik. Ennek térfogatát mindenkor figyelembe kell venni. Előtéttartály V V Az előtéttartály megakadályozza, hogy a szolárkörben vákuum keletkezzen. Berendezés térfogatának 0,5 %, de minimum 3 l. Ez azt jelenti, hogy max. 600 liter űrtartalmú berendezésnél az előtéttartály minden esetben 3 l. Berendezés töltési nyomása p a D Berendezés p a töltési nyomása akkora legyen, hogy soha ne kerülhessen levegő nyomáshiány miatt a berendezésbe. Berendezés legmagasabb pontján a túlnyomás minimum 0,5 bar legyen. Mivel a membrános tágulási tartály legtöbbször a pincében található, ehhez a legkisebb nyomáshoz hozzá kell még adni a berendezés statikus nyomását. Ez a berendezés h ber magasságából és 0,1 bar/m specifikus nyomáskülönbségéből számítható. p a = 0,5 bar + p stat = 0,5 bar + h Anl 0,1 bar/m Ajánlatos 2,5 bar minimális üzemi nyomást biztosítani. Biztonsági szelep Biztonsági szelep berendezés p a töltési nyomása a következő táblázatból határozható meg. Közbülső értékek esetén mindig a legközelebb eső nagyobb szelepet kell választani. Töltési nyomás pa [bar] 1,0 1,5 3,0 6,0 e = Szolár folyadék tágulási tényezője Tágulási tényező 0, C töltési hőmérsékletnél és 130 C maximális hőmérsékletnél (Szolárkör közepes hőmérséklete párolgás előtt). V A = Berendezés térfogata Berendezés térfogata a kollektorok, csatlakozó vezetékek és hőcserélő térfogatából tevődik össze. Név. nyomás SV [bar] 2,5 4,0 6,0 10,0 50. tábl. Biztonsági szelep kiválasztása Berendezés nyomása pe Berendezés p e nyomása legyen kb. 10 % -kal kevesebb a kiválasztott biztonsági szelep működési nyomásánál. p e = 0,9 Névleges nyomás SV

79 Tervezés Példa: Adott: Kollektor térfogat: V koll = 5 l Csatlakozóvezeték: Cu 15 x 1; v R = 0,133 l/m Csatlakozócső hossza: L R = 25 m Párolgás 2 m csatlakozócsőben: L r = 2 m Hőcserélő térfogata: V W = 1,8 l Kollektor felső szélének magassága a tágulási tartály felett: h stat = 12 m Számítandó: V MAGmin Számítás: Tágulási térfogat V D = 5 l + ( 2 m 0,133 l/m ) + 0,085 ( 5 l + ( 25 m 0,133 l/m ) + 1,8 l ) = 5,266 l + 0,085 10,125 l = 6,13 l Előtéttartály V V Berendezés térfogata 10,1 literrel kevesebb 600 liternél. Ezért az előtéttartály V V = 3 l. Berendezés töltési nyomása p a p a = 0,5 bar + p stat = 0,5 bar + h ber 0,1 bar/m = 0,5 bar + 12 m 0,1 bar/m = 0,5 bar + 1, 2 bar = 1, 7 bar Biztonsági szelep 50. táblázatból: Névleges nyomás 6,0 bar Berendezés p e nyomása p e = 0,9 Névleges nyomás SV = 5,4 bar Tágulási tartály mérete = 0,9 6,0 bar = ( 6,13 l + 3 l ) 5, ,4 1,7 = 9,13 6, ,7 = 15,79 l Szabványos méretek (10, 12, 18, 25, 35 és 50 Liter) közül a 18 literhez legközelebb eső tartályt választani.

80 Tervezés 6.7 Berendezés számítógépes méretezése Számítógépes szimuláció kiinduló értékei A szolár berendezés számítógépes szimulációs méretezése minimálisan hat kollektor vagy diagramm számítási alapjaitól való lényeges eltérés esetén indokolt. A megfelelő méretezés lényegében a valós melegvízigényről kapott információk pontosságától függ. A következő értékek meghatározó jelentőségűek: napi igény napi igény jellemzők heti igény jellemzők évszak befolyásoló hatásai (pl. camping) melegvíz szolár hőmérséklet rendelkezésre álló technika (rendelkezésre álló berendezés bővítésekor) Szimulációs programok Ivóvíz-melegítő szolár berendezés méretezésére többek között f-chart, T-SOL és Polysun szimulációs program alkalmas. Fűtésrásegítő termikus szolár berendezés T-SOL és Polysun programokkal szimulálható. Fenti programok használatához meg kell szabni a fogyasztási értékeket, továbbá meg kell adni a kollektor mező és tároló méretét. Alapvetően a fogyasztási adatok meghatározóak, az irodalmi értékek itt kevésbé használhatóak. Számítógépes szimulációhoz ezért előzetes méretezést kell végezni. Lépésenként közelítünk a kívánt teljesítmény eléréséhez. Az eredményeket, a hőmérsékletet, energiákat, hasznosítási fokot és fedezeti hányadot adatbázisban tároljuk, az adatok bármikor értékelhetők. Képernyőn sokféleképpen jeleníthetők meg, szükség esetén kinyomtathatók. HMV melegítő berendezéseknél 50 % - 60 % fedezeti rátát kívánatos elérni. 50 % alatti méretezés is célszerű, ha a rendelkezésre álló fogyasztási értékek nem megbízhatóak, vagy szolár ivóvíz-melegítő nagyteljesítményű berendezés használatakor. Fűtésrásegítéssel kombinált ivóvíz-melegítő berendezéshez az optimális fedezeti ráta az éves melegvíz és hőszükséglet 15 % - 35 %-a ábra PC képernyő szimulált szolár berendezés megjelenítésével

81 Tervezés 6.8 Általános utasítások Csőlefektetés Vezetékrendszerben kollektorok közelében kb. 180 C érhető el, ezért csak hőálló alapanyagot használjunk. Vezetékhez keményforrasz használata ajánlott. Csővezetékhez használjunk következő minimális keresztmetszetű rézcsöveket: Légbuborék elkerülésére, a csővezetéket a tárolótól a kollektorok felé emelkedően helyezzük el. A vezetékrendszer legmélyebb pontján építsünk be leeresztő csapot. Csővezetéket csatlakoztassuk a ház földelésébe. Teljes vezetékhossz (Előre- és visszafolyás) [m] Vezeték keresztmetszet Kollektorszám x 0,8 15 x 0,8 15 x 0,8 18 x 0,8 18 x 0,8 22 x 1 28 x 1,5 28 x 1,5 35 x 1, x 0,8 15 x 0,8 18 x 0,8 18 x 0,8 22 x 1 22 x 1 28 x 1,5 28 x 1,5 35 x 1, x 0,8 15 x 0,8 18 x 0,8 18 x 0,8 22 x 1 22 x 1 28 x 1,5 35 x 1,5 35 x 1, x 0,8 15 x 0,8 18 x 0,8 18 x 0,8 22 x 1 28 x 1,5 28 x 1,5 35 x 1,5 35 x 1,5 51. tábl. Csővezeték keresztmetszetének méretezésénél 2 m csőhosszként 90 ívcső számítandó. Ívek nagyobb számánál a legközelebbi nagyobb keresztmetszetet válasszuk. Szolár kollektorokat a berendezés legmagasabb pontján kell elhelyezni. Ha kollektoroktól emelkedő vezetékeket fektetünk le, berendezés leállításakor zaj keletkezhet, ha a kollektorban a folyadék párolog, a felszálló vezetékekben kondenzálódik és visszafolyik a kollektorba. Szolár kétutas elosztókábel SDR 15 és SDR 18 szolár kétutas elosztókábel használatával egyszerűbb a szerelés és ezen kívül jelentős munkaidőt is megtakaríthatunk. A gyorskábelező rendszer tartalmazza a szolár előremenető- és visszatérő vezetéket, továbbá a kéteres érzékelő kábelt, hőszigetelt burkolatban. Vezeték keresztmetszet Csőszigetelés Szolár berendezés hatásfokát a csővezetékek megfelelő hőszigetelése jelentősen javíthatja. Ezáltal a hőveszteség minimálisra csökkenthető. Csőátmérő függvényében a következő szigetelés vastagságot ajánljuk: Csőátmérő Aeroflex SSH Szigetelés vastagsága Armaflex HT Kőgyapot Teljes vezetékhossz (Előremenő és visszatérő) [m] Kollektorszám x 0,8 15 x 0,8 15 x 0,8 18 x 0, x 0,8 15 x 0,8 18 x 0,8 18 x 0, x 0,8 15 x 0,8 18 x 0,8 18 x 0, x 0,8 15 x 0,8 18 x 0,8 18 x 0,8 52. tábl. SDR szolár kétutas elosztókábelek tábl. A kültéri csövek szigeteléséhez csak UV álló szigetelőanyagot használjunk. Ne használjunk kőgyapotot, mivel az felszívja a vizet, és ezzel elveszti szigetelő tulajdonságát. SDR 15 és SDR 18 szolár kettős csövet erősen hőálló és UV ellenálló hőszigeteléssel látták el. Szorítógyűrűs átmenetet, hüvelyt és fali tartót SDR Z1 - SDR Z4 egységcsomagok tartalmaznak.

82 Tervezés Szolár fűtésrásegítésnél a fűtőkör hőmérséklete elérheti a 80 C ot. A fűtőcsöveknek el kell viselni a magas hőmérsékletet. Figyelem: Hőmérséklet szabályozására keverőkört kell beépíteni! Felületfűtés (padlófűtés) alkalmazásakor automatikus vezérlésű keverő-berendezéseket kell beépíteni (Rendelhető tartozék DWM , SM 3, keverő szabályzó automatika pl. TA 270 és HSM). Kereskedelmi forgalomban kapható előremenető hőmérséklet szabályzót kell a fűtési hálózatba beépíteni, mely magas előremenető hőmérsékletnél kikapcsolja magas a fűtőkör szivattyúját. Légtelenítés Ha a berendezés légtelenítése nem AGS 3 szolár állomással integrált légleválasztóval történik, a legmagasabb ponton légtelenítőt kell elhelyezni. Légtelenítő tartályt a kollektor mező végén kell felszerelni, ahol a legmagasabb hőmérséklet mérhető. Ha nincs lehetőség a légtelenítő tartály legmagasabb ponton történő elhelyezésére, más helyre is felszerelhető. Ugyanakkor biztosítani kell, hogy használatbavételkor elvégezzük a berendezés légtelenítését. Első sorban ez öblítő-/töltőszivattyú használatával érhető el, ami a berendezést legalább 15 percig öblíti és kimossa az összes levegőt. Végül a légtelenítő tartály még kiválasztja az áramlással sodort kis légbuborékokat. Légtelenítő tartályt üzembevételkor és kb. 4 hét eltelte után légtelenítsük. Figyelem: Ne használjunk gyorslégtelenítőt! Leálláskor szabályos üzemben gőz keletkezhet a kollektorban. A gyorslégtelenítő gőzt ereszthet. Ezzel a berendezés hőhordozó folyadékot veszít. Ezen kívül a gáz magas hőmérséklete tönkreteheti a gyorslégtelenítőt. Szolár berendezés fagy elleni védelme Junkers szolár berendezések kizárólag WTF ill. WTV hőhordozó folyadékkal üzemeltethetők. Ezek a speciálisan szolár berendezésekhez kifejlesztett víz és propilén-glikol keverékek (Tyfocor L ill. Tyfocor LS) - 30 C ill. 28 C ig nyújtanak biztonságot. Alacsonyabb hőmérsékletnél az eljegesedett folyadéknak már nincs többé feszítő hatása, így védi a szolár berendezést a fagy okozta károktól. Vegyük figyelembe a biztonsági adatlapok utasításait (Függelék: 154. oldaltól). Ivóvíz tágulási tartály Ivóvízhez alkalmas tágulási tartály beépítésével a felesleges vízvesztés elkerülhető. Hidegvíz vezetékbe a beépítést tároló és biztonsági egység között kell elvégezni. A következő áttekintés tájékoztatásként szolgál a tágulási tartály méretezéséhez. Az egyes gyártmányok különböző hasznos űrtartalma eltérő méreteket eredményezhet. Az adatok 60 C tároló hőmérsékletre vonatkoznak. Edény mérete l-ben Tároló típus 10 bar Kivitel 54. tábl. SK 300 SK SK SK SP 750 Fűtő tágulási tartály Edény előnyomás = hidegvíz nyomás 3 bar 4 bar 3 bar 4 bar 3 bar 4 bar megfelel Biztonsági szelep működési nyomás 6 bar 8 bar 10 bar SP 750 solar fűtésrásegítő tároló fűtésoldali űrtartalma kb. 550 l. Fűtőkör tágulási tartály méretezésénél ezt a vízmennyiséget figyelembe kell venni, ezért a tágulási tartály térfogatát kb. 50 literrel nagyobbra kell tervezni. Ha szükséges, második tágulási tartályt kell beépíteni a fűtési visszatérőbe.

83 Tervezés 6.9 Szolár kollektorok hidraulikus kapcsolása Szolár kollektorok sorosan is, és párhuzamosan is csatlakoztathatók. Ugyancsak lehetséges a soros és párhuzamos csatlakozás kombinációja. Ez lehetővé teszi a mindenkor rendelkezésre álló tetőfelülethez való rugalmas alkalmazkodást és a rendszer műszaki lehetőségeinek optimális kihasználását. Ügyelni kell azonban arra, hogy a kollektor mezőt általában csak azonos kollektorokkal és ugyanazon irányban lehet (függőleges vagy csak vízszintes) elhelyezni az egyenletes térfogatáram biztosításához. Ennek az egyenletes elosztásnak az érdekében kisteljesítményű berendezéseknél alapvetően soros, nagyteljesítményű berendezéseknél pedig párhuzamos csatlakozást alkalmaznak. FKT-1 kettősmeander alakú abszorber FKT-1 sík kollektoroknál kettősmeander alakú abszorbert tervetek. Ezáltal a kollektorokat max. 5 darabból álló mezőhöz könnyen csatlakoztathatók a kollektor oldalon. Váltakozó csatlakozás az egyenletes átáramlás biztosítására csak nagyobb kollektor mezők esetében szükséges. Kettősmeander alakú abszorbernél a kollektorban két meandert párhuzamosan kötnek. Ezáltal a nyomásveszteség alacsony szinten tartható. Stagnáláskor a forró szolár folyadék a kollektorból gyorsan eltávozhat, mivel a visszafolyási gyűjtőcsövet alul helyezték el. Az áramlás a meanderekben turbulens, így kiváló hővezetést és nagy kollektor teljesítményt biztosít. Soros kapcsolás Kollektorok soros kapcsolásánál az első kollektor előremenője egyidejűleg a második kollektor visszatérője. Az össz-térfogatáram minden kollektoron átáramlik. Az egyes kollektorok nyomásvesztesége összeadódik. Az egyenletes térfogatáram elosztás egyszerűen biztosítható, és a kollektor sorok aszimmetrikus elosztásánál is (két vagy három kollektoros soros csatlakozás) megvalósítható. Azonban a soronkénti kollektorszám maximum egy kollektorral különbözhet. Max. kollektorszám / Soros kapcsolás FKT-1 FKC-1 10 VK tábl. Ha az alagsorban nem helyeztek el légtelenítős töltőállomást, a légtelenítést a legfelső kollektor sor fölé kell tervezni. Áttekintés: Soros és párhuzamos csatlakozás Sorok i Max. kollektorszám / sor FKT-1, FKC-1 VK 180 Soros csatlakozás tábl. Háromnál több sor nem lehetséges Párhuzamos csatlakozás Maximum10 kollektor soronként Maximum 5 kollektor soronként Korlátozzuk az össz-térfogatáramot. AGS 3 szolár állomással max. 10 kollektor kb. 800 l/h össz-térfogatárammal hasznosítható. A méretezést minden esetben ellenőrizzük.

84 Tervezés 105. ábra Szolár kollektorok soros kapcsolása egy sorban 106. ábra Szolár kollektorok soros kapcsolása két sorban 107. ábra Szolár kollektorok soros kapcsolása három sorban Jelmagyarázat ábrákhoz: T 1 Hőérzékelő, kollektor RL Visszatérő VL Előremenő 1 Sorkapcsoló egységcsomag

85 Tervezés Párhuzamos kapcsolás Kollektorok párhuzamos kapcsolásnál a kollektorok előremenője és visszatérője egyforma és mindenkor csak a térfogatáram egy része áramlik át a kollektoron. A teljes nyomásveszteség kb. az egyes kollektorok nyomásveszteségének felel meg. 10 nél több FKT-1 ill. FKC-1 sík kollektor vagy 5-nél több VK 180 vákuumcsöves kollektornál a kollektorokat párhuzamosan kell kapcsolni. Párhuzamos kapcsolásnál Tichelmann után kapcsoljuk, hogy minden kollektorhoz egyenlő méretű csővezetékeket és csőátmérőt biztosítsunk. Ezáltal minden kollektor nyomásvesztesége és a kollektorokon átáramló térfogatáram is T 1 egyforma mértékű. Ha ez nem biztosítható, hidraulikus kiegyenlítést kell végezni. A hőveszteség minimalizálására a visszatérőben Tichelmann-hurkot kell elhelyezni. Egymás melletti kollektor mezők tükörképszerűen is felállíthatók. Ennek előnye, hogy mindkét mező középen összeköthető felszálló vezetékkel. Kivitelezéskor ügyeljünk arra, hogy minden sort saját légtelenítővel szereljünk fel, ha nem állítottunk fel töltőállomást. Töltőszivattyús (SBP) légtelenítéskor a kollektor ágakat egyenként öblítsük át és légtelenítsük. K C ábra Szolár kollektorok párhuzamos kapcsolása három sorban T 1 Hőérzékelő, kollektor RL Visszatérő VL Előremenő

86 Tervezés Soros és párhuzamos kapcsolás kombinációja Soros és párhuzamos kapcsolás kombinációjakor kihasználjuk mindkét változat előnyeit. Néhány kollektor soros kapcsolása csökkenti a béléscsövezésfelhasználást. Párhuzamos kapcsolással az összes kollektor nyomásvesztesége ugyanannyi, mint egy sor kapcsolásakor. Például, ha háromnál több FKT-1 ill. FKC-1 vízszintes sík kollektort hidraulikusan csatlakoztatunk egymáshoz, csak soros és párhuzamos kapcsolás kombinációja lehetséges. Ekkor a két alsó kollektort a két felső kollektorhoz hasonlóan sorba kötjük, és aztán a két sort párhuzamosan kötjük össze. Ügyeljünk arra, hogy soronként maximum öt kollektor kapcsolása megengedett két kollektor sor párhuzamos csatlakoztatásakor. Feltétlenül ügyeljünk a légtelenítő elhelyezésére is. Kollektor mező és a tetőablak Tetőablakos elhelyezést segítik a következő hidraulikus kapcsolások. Alapvetően a hidraulikánál két kollektor sor soros kapcsolásáról van szó, melynél figyelembe kell venni a maximális kollektorszámra vonatkozó megfelelő utasításokat is 110. ábra Szolár kollektor és tetőablak T 1 Hőérzékelő, kollektor RL Visszatérő VL Előremenő Hőfeszültség 109. ábra Szolár kollektorok párhuzamos kapcsolása három sorban T 1 Hőérzékelő, kollektor RL Visszatérő VL Előremenő 1 Sorkapcsoló egységcsomag Ha négynél több VK 180 vákuumcsöves kollektort merev kapcsolóvezetékkel szerelünk egymás mellé, a két kollektor között biztosítsunk minimum egy flexibilis vezetékes kapcsolat. FKT-1 és FKC-1 sík kollektoroknál ez szükségtelen, mivel a két kollektor kapcsolását szabvány szerinti flexibilis nemesacél hullám tömlő ill. flexibilis szövettömlő biztosítja.

87 Kollektorok helyigénye 7 Kollektorok helyigénye 7.1 Ferdetetős szerelés Általános méretadatok Tetőszerkezetre szerelés Tetőszerkezetre szereléskor a helyigény számításakor csak a kollektorok szélességét és magasságát kell figyelembe venni. Függőlegese szerelés: FKT-1 és FKC ábra A, B Kollektor mező felületigénye C Legalább két sor hullámtetőcserép tetőgerincig vagy kéményig; különösen a nedvesen felrakott hullámtetőcserépnél, egyébként fennáll a tetőburkolat sérülésének veszélye D Tetőből kiugró rész oromfal-vastagsággal E Legalább 30 cm csatlakozóvezetékek szereléséhez padlástérben lenn F Legalább 40 cm csatlakozóvezetékek szereléséhez padlástérben fenn (Légtelenítő szereléséhez ezen kívül elegendő helyet kell tervezni az előremenet kilépési tartományában) G (csak tetőszerkezetre szerelésnél); legalább 50 cm a kollektor mező bal és jobb oldalán a csatlakozóvezetékekhez tető alatt H (csak tetőszerkezetre szerelésnél); megfelel mm (vízszintes kollektoroknál: mm); Kollektor felső széle és az elsőként szerelendő alsó sínprofil közötti minimális távolság Kollektorszám A B 2 2,32 m 3 3,49 m 4 4,66 m 5 5,83 m 6 7,06 m 2,07 m 7 8,17 m 8 9,34 m 9 10,51 m 10 11,68 m 57. tábl. Vízszintes szerelés: FKT-1 és FKC-1 Kollektorszám A B 2 4,17 m 3 6,26 m 4 8,36 m 5 10,45 m 6 12,55 m 1,15 m 7 14,64 m 8 16,74 m 9 18,61 m 10 20,93 m 58. tábl. Függőleges szerelés: VK 180 Kollektorszám A B 2 2,29 m 3 3,49 m 1,647 m 4 4,64 m 5 5,82 m 59. tábl.

88 Kollektorok helyigénye Tetőszerkezetbe szerelés Tetőszerkezetbe szerelésnél a helyigény számításánál kollektorok szélességén és magasságán kívül a lemezfoglalat méretét is figyelembe kell venni. 7.2 Szerelés síktetőn vagy homlokzaton Síktetős szerelés Függőleges szerelés Kollektorszám A B 2 2,67 m 3 3,84 m 4 5,01 m 5 6,18 m 6 7,41 m 2,80 m 7 8,52 m 8 9,69 m 9 10,86 m 10 12,03 m 60. tábl. Vízszintes szerelés Kollektorszám A B 2 4,52 m 3 6,61 m 4 8,71 m 5 10,80 m 6 12,90 m 1,87 m 7 14,99 m 8 17,09 m 9 18,96 m 10 21,28 m 61. tábl ábra A, B Kollektor mező felületigénye Síktetős szerelés helyigényét a kollektorok szélessége és magassága, továbbá azok dőlésszöge határozza meg. Függőleges szerelés: FKT-1 és FKC-1 Kollektorszám A Dőlésszög: α 2 2,34 m 25 1,84 m 3 3,51 m 30 1,75 m 4 4,68 m 35 1,68 m 5 5,85 m 40 1,58 m 6 7,02 m ,19 m ,36 m ,53 m ,70 m 62. tábl. K B 1,48 m

89 Kollektorok helyigénye Vízszintes szerelés: FKT-1 és FKC Homlokzati szerelés Kollektorszám A Dőlésszög α 2 4,18 m 25 1,06 m 3 6,28 m 30 1,02 m 4 8,38 m 35 0,96 m 5 10,48 m 40 0,91 m 6 12,58 m ,68 m ,78 m ,88 m ,98 m 63. tábl. Függőleges szerelés: VK 180 (45 dőlésszög) Kollektorszám A B 2 2,29 m 3 3,49 m 4 4,64 m 5 5,82 m 64. tábl. K B 0,85 m 1,165 m 113. ábra A Szélesség, kollektor mező Homlokzati szerelés helyigényét a kollektorok szélessége határozza meg. i Homlokzati szerelésre csak FKT-1W vagy FKC-1W vízszintes sík kollektorok alkalmasak. Maximális homlokzati szerelési magasság 20 m. Vízszintes szerelés: FKT-1 és FKC-1 Kollektorszám A 2 4,18 m 3 6,28 m 4 8,38 m 5 10,48 m 6 12,58 m 7 14,68 m 8 16,78 m 9 18,88 m 10 20,98 m 65. tábl. Dőlésszög α K B 45 0,85 m Szolár kollektor szerelési lehetőségei

90 8 Szolár kollektor szerelési lehetőségei 8.1 Áttekintés Ügyfél kívánsága és beépítési lehetőségek szerint Junkers szolár kollektorok négy különböző módon szerelhetők. Tetőszerkezetre szerelés a legegyszerűbb és leggyorsabb szerelési mód. A kollektorok függőlegesen vagy vízszintesen, tartókeretre szerelhetők. Tetőburkolat megtartja szigetelő funkcióját. Kollektorok és tető dőlésszöge megegyező. Tetőszerkezet szerint különböző tetőfedő kapcsokat és rögzítő anyagot tartalmazó szerelő egységcsomagok állnak rendelkezésünkre. Kaphatók szerelő egységcsomagok hullámcserép -, cserép- vagy hódfarkú cseréptetőhöz, pala-, zsindelyfedésű tetőhöz, hullámlemezhez és bádogfedélhez ábra Tetőszerkezetre szerelés Tetőszerkezetbe szerelés optikailag jobb megoldás. Így tetőtakarás nélkül készre szerelhető. Tetőszerkezetbe szerelési rendszer mind függőleges, mind vízszintes kollektorokhoz megfelelő. Vákuumcsöves kollektorok tetőszerkezetbe szereléshez nem alkalmazhatók. Sík kollektorok bádogfoglalattal zárják le a tetőt. Kaphatók szerelő egységcsomagok hullámcserép/cserép vagy zsindelyfedésű/ pala/hódfarkú cseréptetőkhöz ábra Tetőszerkezetbe szerelés 116. ábra Síktetős szerelés Sík tetős szerelés lehetővé teszi a kollektorok optimális tájolását és dőlésszögét. Felszerelhető többek között garázson vagy kertben. Kis dőlésszögű felületekhez ( 15 ) szintén megfelelő. Sík tetős szerelés függőleges és vízszintes kollektorokhoz megfelelő állványokkal alkalmazható. Síktető állványok 5 -os fokozatonként 0-45 (vízszintes) ill. 60 -ként (függőleges) állíthatók. Síktető állványok biztosítása nehezékteknővel vagy helyszíni rögzítéssel történik. Homlokzati szerelés csak vízszintese kollektoroknál, csak max. 20 m szerelési magasságban alkalmazható. Homlokzati szerelés síktető állványokkal felcserélhető dőlésszög 5 -os lépésekben állítható be. Függőleges szerelés szorosan a falon nem megengedett ábra Homlokzati szerelés

91 Szolár kollektor szerelési lehetőségei 8.2 Megengedett rendszeres hóterhelés és épületmagasság DIN 1055 szerint Alábbi táblázatban a különböző szerelési módokra vonatkozó megengedett hóterhelést és épület magasságot ábrázoltuk A szabályszerű beépítés biztosításához és a kollektor mező esetleges károsodásának elkerüléséhez tervezésnél feltétlenül vegyük figyelembe az adott utasításokat. Tető feletti szerelés Kollektor elhelyezés függőleges / tetőfedés / fal Megengedett tető dőlésszög Meg. épület magasság (szélsebesség) Általános hóterhelés DIN1055, 5. rész szerint max. 20 m (max. 129 km/h) max. 100 m (max. 151 km/h) 0-2 kn/m2 > 2 kn/m2 vízszintes hullámtetőcserép, hódfarkú-tetőcserép, pala, zsindely, hullámlemezez, bádoglemez külön tartozék nélkül csak függőleges kollektorok: pótsínnel és hóterhelés profillal külön tartozék nélkül csak függőleges kollektorok: pótsínnel és hóterhelés profillal max. 3,1 kn/m2 Tetőbe szerelés függőleges / vízszintes hullámtető-cserép, hódfarkú tetőcserép, pala, zsindely külön tartozék nélkül nem megengedett külön tartozék nélkül külön tartozék nélkül max. 3,8 kn/m2 Sík tetős szerelés1) függőleges / vízszintes Homlokzati szerelés vízszintes teherbíró 0 (enyhe dőlésszögű tetőnél lecsúszás elleni biztosítás ill. helyszíni rögzítés) külön tartozék nélkül1) pótsínnel és póttámasszal 1) külön tartozék nélkül 1) pótsínnel és póttámasszal max. 3,8 kn/m2 90 Póttámasz nem megengedett Póttámasz nem megengedett 66. ábra Megengedett rendszeres hóterhelés 1) Ügyeljünk a síktető állványok rögzítésére és ellensúlyozására!

92 Szolár kollektor szerelési lehetőségei 8.3 Hidraulikus csatlakozó tartozék alkalmazása Szükséges csatlakozótartozék, soros kapcsolás Kollektorszám Sorok száma Kollektorszám / sor Csatlakozó egységcsomag Légtelenítő egységcsomag 1) Sorkapcsoló egységcsomag tábl. Csatlakozó tartozék, soros kapcsolás,sík kollektor: FKT-1 és FKC-1 Kollektorszám Sorok száma Kollektorszám / sor Csatlakozó egységcsomag FS tábl. Csatlakozó tartozék, soros kapcsolás, vákuumcsöves kollektor: VK Szükséges csatlakozó tartozék, párhuzamos kapcsolás Kollektorszám Sorok száma Kollektorszám / sor Csatlakozó egységcsomag Légtelenítő egységcsomag ELT 2 1) Sorkapcsoló Légtelenítő 1) 2) egységcsomag tábl. Csatlakozó tartozék, párhuzamos kapcsolás, sík kollektor: FKT-1 és FKC-1 Kollektorszám Sorok száma Kollektorszám / sor Csatlakozó egységcsomag FS 3 Légtelenítő egységcsomag ELT 2 1) 2) Sorkapcsoló és 70. tábl. Csatlakozó tartozék, párhuzamos kapcsolás, vákuumcsöves kollektor: VK 180 1) AGS 3 szolár állomás használatánál, vagy ha a töltést nem töltő-/öblítő szivattyú végzi, minden sorba kell légtelenítőt tervezni. 2) Töltő-/öblítő szivattyús és AGS 3 szolár állomás kombinált alkalmazásakor minden sorba tervezni kell lezáró csapot. kollektor kapcsoló VK 180-nál ill. Cu csővel tető alatt

93 Szolár kollektor szerelési lehetőségei Kapcsoló egységcsomag FKC-1 ill. FKT-1 kollektorokhoz FKC-1 és FKT-1 kollektorhoz két további kollektor kapcsolásához szükséges egységcsomag tartozik. Fenti kapcsoló egységcsomagok a kollektor burkolat sarkában találhatók ábra Két sarok egy-egy kapcsoló egységcsomaggal (pl. FKC-1) 1 4 x rúgós pántbilincs 2 2 x szolártömlő (95 mm hosszú)

94 Szolár kollektor szerelési lehetőségei 8.4 Tetőszerkezetre szerelés A legegyszerűbb és leggyorsabb szerelés a tetőszerkezetre szerelés. A kollektorokat tartóállványra szerelik. Tetőburkolat zárt marad ábra Tetőszerkezetre szerelés két sík kollektorral FKC-1S 120. ábra Csatlakozó egységcsomag és kapcsoló egységcsomag FKC-1-hez Csatlakozó egységcsomag: 1 5 x rúgós pántbilincs (1 x pót) 3 2 x szolártömlő (1000 mm hosszú) 4 2 x vakdugó 5 2 x szolártömlő (55 mm hosszú) 6 1 x szorítócsavar kollektor érzékelőhöz 7 1 x inbuszkulcs 5 mm 8 2 x tömlőcsonk R 3/4 szorítógyű 18 mm Ábra nélkül: 1 x dugó érzékelőhöz Kapcsoló egységcsomag: 1 4 x rúgós pántbilincs 2 2 x szolártömlő (95 mm hosszú)

95 Szolár kollektor szerelési lehetőségei 121. ábra Alap- és bővítő egységcsomag, tetőszerkezetre tető összekötéssel (2 x) Alap-egységcsomag 1 2 x sínprofil 3 4 x egyoldalas kollektor feszítő 7 2 x csúszásgátló 8 4 x csavar M8 Bővítő egységcsomag 1 2 x sínprofil 2 2 x kétoldalas kollektor feszítő 6 2 x dugaszoló csatlakozó, menetes szeg 7 2 x csúszásgátló 8 4 x csavar M8 Tető összekötés 4 4 x tetőfedő kapocs, állítható 5 4 x hornyos anya Szerelő egységcsomag alkalmazási lehetőségei, függőleges (sík kollektorok) Alkalmazás 1 kollektor 2 kollektor kollektor Max. épületmagasság: 20 m Meg. hóterhelés : 2,0 kn/m 2 Épületmagasság: 20 m m Meg. hóterhelés : 2,0 kn/m 2-3,1 kn/m tábl. Szerelőkészlet használata függőleges Alap egységcsomag Bővítő egységcsomag Tető összekötés pótsín, alap egységcsomag, pótsín bővítő egységcsomag, hóterhelés profil

96 Szolár kollektorok szerelési lehetőségei Szerelési lehetőségek egységcsomaggal, vízszintes (sík kollektorok) Alkalmazás 1 kollektor 2 kollektor kollektor max. ép. mag.: 20 m meg. hóterhelés: max. 2,0 kn/m 2 Ép. mag.: 20 m m nem lehetséges Meg. hóterhelés: 2,0 kn/m 2-3,8 kn/m 2 Tetőszerkezetbe szerelés alkalmazása Léctávolság > 420 mm 72. tábl. Szerelő egységcsomag használata, vízszintes Tetőszerkezetbe szerelés alkalmazása alap egységcsomag bővítő egységcsomag tető összekötés FKC-1 és FKT-1 sík kollektorokhoz tervezett szerelő egységcsomag egy kollektor sor első kollektor alap egységcsomagból és ugyanazon kollektor sor további kollektorainak bővítő egységcsomagból áll. Bővítő egységcsomag csak alap egységcsomaggal együtt alkalmazható. Szerelő egységcsomag összeállítása, tetőszerkezetre (sík kollektorok) Függőleges kollektorok: FKC-1S, FKt-1S Vízszintes kollektorok kollektorszám, összesen sorok száma kollektorszám / sor alap egységcsomag tető összekötés bővítő egységcsomag pótsín, alap egységcsomag hóterhelés profil pótsín, bővítő egységcsomag hóterhelés profil alap egységcsomag tető összekötés FKC-1S, FKT-1S bővítő egységcsomag tábl. Összeállítás: szerelő egységcsomag, tetőszerkezetre

97 Szolár kollektor szerelési lehetőségei VK 180 összeállítása tartozékokkal tetőszerkezetre szerelésnél 122. ábra VK 180 szerelési tartozékokkal tetőszerkezetre 1 Vákuumcsöves kollektor 1.1 Lapostömítés 2 Tartóprofil 3.1 Kötőgerenda horog; alaplap 3.2 Csillagfejű facsavar 3.3 Kötőgerenda horog; könyökgerenda 3.4 Biztosító csavar M 8 x 25 anyával 3.5 Függőleges sín 3.6 Szorító elem 3.7 Hatszögletű fejes csavar M 8 x 30, alátét és anya szorító elemhez 3.8 Biztosító csavar M 8 x 25, alátét és anya függőleges sínhez 3.9 Hatszögletű fejes csavar M 8 x 20, alátét vákuumcsöves kollektorhoz 4 Összekötő 5 Flexibilis cső, hollandianya R 3/4 5.1 Lapostömítés 5.2 Flexibilis tömlő, hollandianya R ¾, külső menet R Tőcsavar M 12 x 350 tetőszerkezetre 6.1 Anya M Alátét 6.3 Gumitömítés 6.4 Szorító elem 7 Légtelenítő tartály 7.1 Lapostömítés 123. ábra Kész szerelés, VK 180, i Kollektor és sorösszekötést VK 180-nál helyszínen végezzük.

98 Szolár kollektorok szerelési lehetőségei 8.5 Tetőszerkezetbe szerelés Tetőszerkezetbe szerelés optikailag a legmegfelelőbb megoldást teszi lehetővé. Tetőtakarás nélkül készre szerelhető. A tetőszigetelést a kollektorok és bádogfoglalat együtt biztosítják ábra Tetőszerkezetbe szerelés két sík kollektorral FKC-1S Ábra 125 Csatlakozó egységcsomag és összekötő egységcsomag FKC-1-hez Csatlakozó egységcsomag: 1 5 x Rúgós pántbilincs (1 x pótalkatrész) 3 2 x Hollandianya G x Szorító 5 2 x Könyöktakaró 6 2 x Szolártömlő (1000 mm hosszú) 7 2 x Tömlőcsonk R 3/4 szorítógyűrűvel 18 mm 8 2 x Vakdugó 9 2 x Szolártömlő (55 mm hosszú) 10 1 x Szorítócsavar kollektor érzékelőhöz 11 1 x Inbuszkulcs 5 mm Összekötő egységcsomag: 1 4 x Rugós pántbilincs 2 2 x Szolártömlő (95 mm)

99 Szolár kollektor szerelési lehetőségei 126. ábra Csatlakozó egységcsomag és összekötő egységcsomag FKC-1-hez Csatlakozó egységcsomag 1 1 x felső fedőlemez bal 2 1 x felső fedőlemez középső 3 1 x felső fedőlemez jobb 4 10 x fogó 5 1 x oldalsó fedőlemez jobb 6 1 x alsó fedőlemez jobb 7 2 x csúszásgátló léc 8 4 x csúszásgátló 9 1 x alsó fedőlemez középső 10 1 x alsó fedőlemez bal 11 1 x tekercs szigetelőszalag 12 1 x oldalsó fedőlemez bal 13 3 x alátétlemez bal 14 3 x kétoldalas leszorító 15 1 x fedőléc 16 6 x csavar 6 x 6, alátét 17 6 x egyoldalas leszorító 18 3 x alátétlemez jobb Összekötő egységcsomag 2 1 x felső fedőlemez középső 7 1 x csúszásgátló léc 8 2 x csúszásgátló 9 1 x alsó vedőlemez középső 11 1 x tekercs szigetelőszalag 14 3 x kétoldalas leszorító 15 1 x fedőléc Bővítési lehetőségek oldalra szerelő egységcsomaggal, tetőszerkezetbe (sík kollektorok) Alkalmazás 1 kollektor 2 kollektor kollektor Épületmagasság: max. 20 m Meg. hóterhelés: max. 3,8 kn/m tábl. Alkalmazás, szerelő egységcsomag függőleges Tetőszerkezetbe szerelés egyes kollektorokhoz (Szállítás: tól) Alap egységcsomag A kollektor sor mindkét külső kollektorát alap egységcsomaggal szerelik. A külső kollektorok közötti további kollektorok szereléséhez bővítő egységcsomag szükséges. Kollektorok, és azok foglalatának szereléséhez kiegészítő tetőléceket kell tervezni. Bővítő egységcsomag Kollektorokat a lécekre szerelik, és lemezfoglalattal burkolják. A hidraulika vezetékeit a kollektor mezőn kívül tetőn keresztül vezetik befele.

100 Szolár kollektorok szerelési lehetőségei Bővítési lehetőségek felfele szerelő egységcsomaggal tetőszerkezetbe (sík kollektorok) alkalmazás 1 kollektor 2 kollektor kollektor Épületmagasság: max. 20 m Meg. hóterhelés : max. 3,8 kn/m tábl. Szerelő egységcsomag használata, függőleges Tetőszerkezetbe szerelés egyes kollektorokhoz (Száll.: tól) Tetőszerkezetbe szerelés pótsorhoz, egyes kollektorok (Szállítás: tól) Alap egységcsomag 1. sor Bővítő egységcsomag: 1. sor Alap egységcsomag: pótsor Bővítő egységcsomag: pótsor i Sorok száma tetszőlegesen növelhető. Ha a sorokban a kollektorszám megegyezik, megfelelő kiegészítő sor egységcsomaggal a sorok közvetlenül egymáson keresztül szerelhetők. Eltérő kollektorszám estén a sorok között minimálisan két tetőcserép sor távolságot kell tartani. Szerelő egységcsomag összeállítása, tetőszerkezetbe (sík kollektorok) Kollektorszám összesen Sorok száma Kollektorszám / sor sor Függőleges Alapkollektorok egységcsomag Pótsor FKC-1S, FKT-1S 1.sor Bővítő egységcsomag Pótsor sor Vízszintes Alapkollektorok egységcsomag Pótsor FKC-1S, FKT-1S 1.sor Bővítő egységcsomag Pótsor tábl. Szerelő egységcsomag összeállítása, tetőszerkezetre i ITetőszerkezetbe szerelés VK 180 vákuumcsöves kollektorral nem lehetséges.

101 Szolár kollektor szerelési lehetőségei 8.6 Síktetős szerelés Síktetős szerelés optimális tájolást és dőlésszög beállítást tesz lehetővé. Fémállvánnyal egyszerűen és gyorsan szerelhető, síktetőn vagy szabadban könnyen felállítható ábra Síktetős szerelés két sík kollektorral FKC-1S 128. ábra Csatlakozó egységcsomag és összekötő egységcsomag FKC-1-hez Csatlakozó egységcsomag: 1 5 x Rugós pánt bilincs (1 x pótalkatrész) 3 2 x Hollandianya G x Szorító lemez 5 2 x könyök 6 2 x Szorítógyűrű 18 mm 7 2 x Hollandianya 3/4 8 2 x Vakdugó 9 2 x Szolártömlő (55 mm) 10 1 x Szorítócsavar kollektor érzékelőelemhez 11 1 x Inbuszkulcs 5 mm Összekötő egységcsomag: 1 4 x Rugós pántbilincs 2 2 x Szolártömlő (95 mm)

102 Szolár kollektor szerelési lehetőségei 129. ábra Alap egységcsomag és bővítő egységcsomag, síktető Alap egységcsomag 1 2 x Sínprofil 3 6 x Csavar M8x x Egyoldalas kollektor feszítő 6 4 x Anya M8 7 2 x Kollektor támasz 8 2 x Csúszásgátló Kollektor állásszög meghatározása Megfelelő kollektor állásszög kiválasztása az alkalmazási területtől függ. Teleszkópos sínnel állítható (130. ábra). Alkalmazási terület meghatározása Szolár berendezés különböző alkalmazási területeihez meghatározott állásszög tartományok tartoznak, melyek évszaktól függően optimális szolárhozamot biztosítanak. Bővítő egységcsomag 1 2 x Sínprofil 2 2 x dugaszoló csatlakozó, menetes szeg 3 3 x Csavar M8x x Kétoldalas kollektor feszítő 6 2 x Anya M8 7 1 x Kollektor támasz 8 2 x Csúszásgátló Alkalmazás Melegvíz Melegvíz + térfűtés Melegvíz + uszoda Állásszög tartomány Melegvíz + térfűtés uszoda 77. tábl. Alkalmazási terület, állásszög tartomány 130. ábra Kollektor állásszög síktetőn

103 Szolár kollektor szerelési lehetőségei Rögzítés nehezékteknővel Lehetőség szerelő egységcsomaggal, síktető (függőleges sík kollektorok) Alkalmazás 1 kollektor 2 kollektor kollektor Épületmagasság: max. 20 m Meg. hóterhelés : max.2,0k N/m 2 Épületmagasság: 20 m-100 m Meg. hóterhelés 2,0 kn/m 2-3,8 KN/m tábl. Alkalmazás: Síktető állvány függőleges, nehezékteknővel Alap egységcsomag függőleges Bővítő egységcsomag függőleges Nehezékteknő Pótsín alap egységcsomag függőleges Pótsín bővítő egységcsomag függőleges Póttámasz függőleges Póttámasz alkalmazása Max. 20 m tetőmagasságig és max. 2 kn/m 2 hóterhelésnél csak a sor 4., 7. és 10. kollektornál kell FKF 8 függőleges póttámaszt alkalmazni. Alkalmazás kollektor Épületmagasság: max. 20 m Meg. hóterhelés : max. 2,0 kn/m tábl Alkalmazás: Póttámaszok Síktető állvány függőleges Alap egységcsomag függőleges Bővítő egységcsomag függőleges Nehezékteknő Póttámasz függőleges Szerelési lehetőség szerelő egységcsomaggal síktető (vízszintes sík kollektorok) Alkalmazás 1 kollektor kollektor Épületmagasság: max. 20 m Meg. hóterhelés : max. 2,0 kn/m 2 Épületmagasság: 20 m-100 m Meg. hóterhelés : 2,0 kn/m 2-3,8 kn/m tábl. Alkalmazás: Síktető állvány vízszintes, nehezékteknővel Alap egységcsomag vízszintes Bővítő egységcsomag vízszintes Nehezékteknő Pótsín alap egységcsomag vízszintes Pótsín bővítő egységcsomag vízszintes Póttámasz vízszintes

104 Szolár kollektor szerelési lehetőségei Helyszíni rögzítés Helyszíni rögzítésnél síktető állványok szerelése a sor első kollektoránál alap egységcsomaggal, a sor további kollektorainál pedig bővítő egységcsomaggal történik. Szerelési lehetőség szerelő egységcsomaggal, síktető (függőleges sík kollektorok) Alkalmazás 1 kollektor 2 kollektor kollektor Épületmagasság: max. 20 m Meg. hóterhelés : max. 2,0 kn/m 2 Épületmagasság: 20 m m Meg. hóterhelés : 2,0 kn/m 2-3,8 kn/m tábl. Alkalmazás: Síktetető állványok, függőleges, helyszíni rögzítéshez Alap egységcsomag függőleges Bővítő egységcsomag függőleges Pótsín alap egységcsomag függőleges Pótsín bővítő egységcsomag függőleges Póttámasz függőleges Szerelési lehetőség szerelő egységcsomaggal síktető (vízszintes sík kollektorok) Alkalmazás 1 kollektor kollektor Épületmagasság: max. 20 m Meg. hóterhelés : max. 2,0 kn/m 2 Épületmagasság: 20 m-100 m Meg. hóterhelés : 2,0 kn/m 2-3,8 kn/m tábl. Alkalmazás Síktető állvány, vízszintes helyszíni rögzítéshez Alap egységcsomag vízszintes Bővítő egységcsomag vízszintes Pótsín alap egységcsomag vízszintes Pótsín bővítő egységcsomag vízszintes

105 Szolár kollektorok szerelési lehetőségei Szerelő egységcsomag összeállítása, síktető (sík kollektorok) Szerelés nehezékteknővel Kollektorszám összesen Sorok száma Kollektorszám / sor Alap egységcsomag Függőleges Bővítő egységcsomag kollektorok FKC-1S, Póttámasz FKT-1S Pótsín alap egységcsomag 1) Pótsín bővítő egységcsomag 1) Alap egységcsomag Vízszintes kollektorok Bővítő egységcsomag FKC-1S, Póttámasz FKT-1S Pótsín alap egységcsomag Pótsín bővítő egységcsomag Szerelés helyszíni rögzítéssel Alap egységcsomag Függőleges Bővítő egységcsomag kollektorok FKC-1S, Póttámasz 1) FKT-1S Pótsín alap egységcsomag 1) Pótsín bővítő egységcsomag 1) Vízszintes Alap egységcsomag kollektorok FKC-1S, Bővítő egységcsomag FKT-1S Pótsín alap egységcsomag Pótsín bővítő egységcsomag ábra Összeállítás: Szerelő egységcsomag, síktető 1) 20 m -100 m szerelési magasságnál vagy 2,0 kn/m 2-3,8 kn/m 2 hóterhelés nél

106 Szolár kollektor szerelési lehetőségei VK 180 összeállítása tartozékkal síktetős szerelésnél 131. ábra VK 180 szerelési tartozékokkal, síktető 1 Vákuumcsöves kollektor 1.1 Lapostömítés 2 Tartóprofil 3.6 Szorító elem 3.7 Hatszögletű fejes csavar M 8 x 30, alátét és anya szorító elemhez 3.9 Hatszögletű fejes csavar M 8 x 20, alátét vákuumcsöves kollektorhoz 4 Összekötő 7 Légtelenítő tartály 7.1 Lapostömítés 8.1 Támasz; alsó és hátsó dúc 8.2 Támasz; ferde dúc 8.4 Hatszögletű fejes csavar M 8 x 20, alátét és anya támaszhoz 132. ábra Készszerelés VK 180, síktető i Kollektor- és sorkapcsolást VK 180-nál helyszínen kell elvégezni.

107 Szolár kollektor szerelési lehetőségei Árnyékolás Egyes kollektorok közötti minimális távolságot a napsugárzás beesési szöge határozza meg. (133. ábra). Ha szolár berendezést téli hozamra is tervezték (szolár fűtésrásegítés), nagyobb távolságot kell választani, mintha a nyári melegvíz előállítást helyeznénk előtérbe Döntött tetők Ha tetőszög 15 -ot nem haladja meg, az enyhén döntött tetőkön is alkalmazhatók a síktető állványok. Figyelem: Síktető állványoknál feltétlenül használjunk nehezékteknőt vagy alkalmazzunk helyszíni lecsúszás elleni biztosítást! Kollektor α α abszolút hajlásszöge ekkor α tető dőlésszögből és α Κ kollektor tető felülethez viszonyított dőlésszögéből kiszámítható. Déli irányban döntött tetőnél a kollektorok relatív állásszögét ki kell vonni: α α = α α Κ Északi irányban döntött tetőnél, a szögeket össze kell adni: α α = α + α Κ 133. ábra X szabad távolság árnyékolásnál Kollektor dőlésszög FKC-1, FKT-1 VK 180 X szabad távolság függőleges vízszintes függőleges 25 4,74 m 2,63 m 3,25 m 30 5,18 m 2,87 m 3,42 m 35 5,58 m 3,09 m 3,61 m 40 5,94 m 3,29 m 3,80 m 45 6,26 m 3,46 m 4,00 m 50 6,52 m 3,61 m 4,22 m 55 6,74 m 3,73 m 4,44 m 60 6,90 m 3,82 m 4,68 m 84. tábl. X szabad távolság állásszög függvényében (nap állása: 17 ) 134. ábra Kollektor állásszög döntött tetőnél α a abszolút hajlásszög α D Tető hajlásszöge (maximum: 15 ) α K Kollektor hajlásszöge (tetőhöz viszonyítva) Síktető állványok hajlásszöge 5 fokozatonként állítható be. Síktető állványoknál vízszintesen szög állítható be, függőlegesen 30 és 60.

108 Szolár kollektorok szerelési lehetőségei Síktető állvány rögzítése DIN 1055 szerint a síktető egyes állványait alapvetően három módon lehet rögzíteni a szélmozgás hatására esetlegesen bekövetkező csúszás vagy billenés ellen: A síktető állványait lábazati rögzítéssel kell biztosítani (helyszíni rögzítés) A síktető állványait betonlappal, kaviccsal vagy hasonlóval ellensúlyozni (nehezékteknő szükséges) A síktető állványait betonlappal, kaviccsal vagy hasonlóval ellensúlyozni kell (nehezékteknő szükséges) és szükség esetén kötéllel kell rögzíteni A tetőstatikát minden rögzítési módnál figyelembe kell venni. Lábazati rögzítés Ellensúly Kötélbiztosítás Biztosítás Biztosítás billenés ellen Csúszás ellen Csavarok száma Maximális húzóerő Épületmagasság Szélsebesség és fajtája 1) Súly Súly kötélre 0 m - 8 m 102 km/h 2 x M8/ kg 180 kg 1,6 kn 9 m - 20 m 129 km/h 2 x M8/ kg 320 kg 2,5 kn 21 m 100 m 2) 151 km/h 3 x M8/ kg 3,3 kn 85. tábl. 1) Kollektor támaszonként 2) Csak pótsínnel

109 Szolár kollektor szerelési lehetőségei Rögzítés nehezékteknővel Minden síktető állványra négy FKF 7 ellensúlyteknő akasztható, melyeket kővel, betonlappal és hasonló anyaggal töltenek meg, melynek súlya rögzíti a síktető állványokat. Ellensúlyteknő felakasztásához a sor 4., 7. és 10. kollektorához FKF 8 (függőleges) ill. FKF 9 (vízszintes) póttámasz szükséges. 20 m feletti szerelésnél vagy 2,0 kn/m 2 t meghaladó hóterhelésnél a megfelelőbb rögzítés érdekében minden síktető bővítő egységcsomagot póttámasszal kell ellátni. Helyszíni lábazati rögzítés Helyszínen, lábazati rögzítésnél a síktető állványokat közvetlenül alappal együtt csavarozzák fel. Síktető tetőhéjazat sérülésének elkerülésére saját tartószerkezet alapként szolgál. Ezt úgy kell elhelyezni, hogy a kollektorokra ható erőket felfoghassa ábra Síktető állvány lábazati rögzítésre B [mm] T [mm] 135. ábra Síktető állvány nehezékteknővel 1 Síktető állvány profil 2 Nehezékteknő profilba akasztva 3 Nehezékteknő szomszédos nehezékteknőbe akasztva FKT-1S, FKC-1S FKT-1W, FKC-1W VK tábl Méretek, síktető állvány 2 kollektorhoz 136. ábra Alap-kivitelezés 2 vízszintes kollektorra 139. ábra Alap-kivitelezés 2 vízszintes kollektorhoz 137. ábra Kivitelezés maximális terhelésre. 3 függőleges kollektorra 140. ábra Alap-kivitelezés 2 függőleges kollektorhoz

110 Szolár kollektor szerelési lehetőségei 8.7 Homlokzati szerelés Homlokzati szerelés csak vízszintes sík kollektorokhoz megengedett max. 20 m szerelési magasságban ábra Homlokzati szerelés 142. ábra Síktető állványok homlokzati szereléshez Homlokzati szerelés vízszintes síktető állványokkal történik. Ezért mind a hidraulikai csatlakozó egységcsomag és összekötő egységcsomag, mind az alap egységcsomag és bővítő egységcsomag megegyezik a vízszintes síktetős kivitelezésével. Minden kollektorhoz póttámaszt kell használni, így minden kollektor három támaszon nyugszik. i Függőleges szerelés szorosan a falon nem megengedett! Kollektorok állásszöge a homlokzaton csak a vízszintessel bezáró szögtartományban állítható (144. ábra 126. oldal).

111 Szolár kollektor szerelési lehetőségei 143. ábra Kollektor támasz elhelyezése homlokzatra két kollektorra 144. ábra Kollektor állásszög homlokzati szerelésnél α a α K Abszolút hajlásszög Kollektor hajlásszög (homlokzathoz viszonyítva) Kollektor α a abszolút hajlásszöge kollektor homlokzathoz viszonyított α K dőlésszögéből kiszámítható: α a = α K Homlokzathoz viszonyított α a abszolút hajlásszöget 5 0 os fokozatonként lehet beállítani os tartományban.

112 Szolár kollektor szerelési lehetőségei Szerelési lehetőség szerelő egységcsomaggal, homlokzat 45 (sík kollektorok) Alkalmazás 1 kollektor kollektor Épületmagasság: max. 20 m Meg. hóterhelés : max. 2kN/m 2 Épületmagasság: 20 m m Meg. hóterhelés : 2,0 kn/m 2-3,1 kn/m tábl. Alkalmazás, síktető állvány, vízszintes, homlokzat: 45 Alap egységcsomag Bővítő egységcsomag Póttámasz vízszintes nem megengedett FKT-1W és FKC-1W vízszintesen sík kollektorok homlokzati szerelése a kollektor sor első kollektorára alap egységcsomaggal és kollektor sor további kollektorára bővítő egységcsomaggal történik. Minden kollektorhoz póttámaszt kell használni, így minden egyes kollektor három támaszon nyugszik. Kollektor támaszt támaszonként három-három csavarral kell felszerelni. Kollektor állvány rögzítése Falszerkezet 1) Csavar/dübel kollektor támaszonként Vasbeton min. B25 (min. 12 cm) 3 x UPAT MAX Express, MAX 8 (A4) 2) Vasbeton min. B25 (min. 12 cm) és 3 x alátét 3) DIN 9021 szerint 3 x Hilti HST-HCR-M8 2) vagy HST-R-M8 2) és 3 x alátét 3) DIN 9021 szerint Távolság homl. peremétől > 10 cm > 10 cm Acélszerkezet (pl. kettős T-tartó) 88. tábl. Rögzítési mód 1) Falazat érdeklődés esetén 2) Minden dübel / csavar minimum 1,63 kn húzóerőt ill. minimum 1,56 kn függőleges erőt (nyíróerő) vesz fel. 3) 3 x csavarátmérő= Alátét külső átmérője i 3 x M8 (4.6) és 2 x alátét 3) DIN 9021 szerint Szerelő egységcsomag összeállítása, homlokzat 45 (Sík kollektorok) Vízszintes kollektorok FKC-1S, FKT-1S Kollektorszám összesen Sorok száma Kollektorszám / sor Alap egységcsomag Bővítő egységcsomag Póttámasz tábl. Szerelő egységcsomag összeállítása 45 homlokzati szerelés VK 180 vákuumcsöves kollektorral nem lehetséges. Árnyékolás Egymás felett elhelyezett több kollektor között 3,70 m távolságot kell tartani az árnyékolás megelőzésére.

113 Áttekintés: Kollektorok és tartozékok 9 Áttekintés: Kollektorok és tartozékok 9.1 FKT-1 típusszámú sík kollektor és tartozékai Megnevezés Junkers FKT-1 típusszámú szolár ivóvíz-melegítő és fűtésrásegítő sík kollektor Nagyteljesítményű kollektor, jellegzetes kettős meander alakú abszorberrel az optimális hőátadás biztosítására a turbulens áramlási tartományban; szabadalmazott ultrahangos hegesztő-berendezésben gyártott kettős teljes felületű réz abszorber nagyteljesítményű PVD vákuum réteggel a maximális sugárhasznosítás és legkisebb emisszió biztosításához; csekély nyomásveszteség a 4 hidraulikus csatlakozón keresztül a sor max. 10 kollektor változtatható számú csatlakoztatási lehetőség és max. 5 kollektor csatlakoztatási lehetőség egy oldalon. Kétszeresen szigetelt, szerszám nélkül illeszthető nemesacél kiegyenlítők a gyors és biztonságos kollektor csatlakoztatás biztosításához; kollektor ház torziós és felületi terhelésnek ellenálló biztonsági üveg keretprofillal a könnyű és stabilitását hosszú időn keresztül megőrző kollektor szerkezethez; multifunkciós sarkok ütésálló PA 6.6 poliamidból az ellenőrzött kollektor szellőzés, a hidraulikus csatlakozók és kollektor sarkok védelmének biztosítására; homogén átlátszó szolár biztonsági üveg nagy fényáteresztő képesség és kis mértékű tükrözés biztosításához; legmodernebb kapcsolástechnológia az egyenletes felületmegterhelő üvegkeret kötéshez és esőálló szigeteléshez; a ház kis hővezető képességű anyagból és hőálló, káros anyag kibocsátás mentes 55 mm-es hőszigetelés az optimális hővédelemhez; CE jelölés; tanúsítás: Solar Keymark; RAL UZ73 jelölés feltételeinek megfelel Rendelési szám függőleges vízszintes Összfelület: 2,37 m2 2,37 m2 Apertúra felület 2,25 m2 2,25 m2 Abszorber felület: 2,23 m2 2,23 m2 Abszorber űrtartalom: 1,43 l 1,76 l Max. üzemi nyomás: 10 bar 10 bar Névl. térfogatáram: 50 l/h 50 l/h Abszorpció: 95 ± 2 % 95 ± 2 % Emisszió: 5 ± 2 % 5 ± 2 % Szolár transzmisszió: 91,5 ± 0,5 % 91,5 ± 0,5 % Súly: 44 kg 45 kg Magasság: 2070 mm 1145 mm Szélesség 1145 mm 2070 mm Mélység: 90 mm 90 mm FKT-1S FKT-1W Csatlakozó egységcsomag FKT-1-hez, tetőszerkezetre/tetőszerkezetbe Minden kollektor sorhoz egy szükséges, a következőkből áll: flexibilis nemesacél bordástömlő UV- és hőálló hőszigetelt könyök tetőátvezetéshez 1 m hosszú, átmenet 18 mm-es szorítógyűrűs kötésre vagy ¾ külső menetre FS

114 Áttekintés: Kollektorok és tartozékok Megnevezés Csatlakozó egységcsomag FKT-1-hez, síktető Minden kollektor sorhoz egy szükséges, a következőkből áll: UV- és hőálló hőszigetelés, könyökösszekötő, átmenet 18 mm-es szorítógyűrűs kötésre vagy ¾ külső menetre Rendelési szám FS Sorkapcsoló egységcsomag FKT-1-hez Minden pótsorhoz egy szükséges, a következőkből áll: flexibilis nemesacél bordástömlő UV- és hőálló hőszigeteléssel 1 m hosszú, könyökösszekötő kötéssel FS 7 Légtelenítő egységcsomag FKT-1-hez Légtelenítő tartozékok, közvetlenül kollektoron vagy padlástérben, AGS 3 szolár állomással kombinálva nem feltétlenül szükséges, következőkből áll: hőálló légtelenítő automatika elzáró gömbcsappal, légleválasztó réztartály, átmenetek 18 mm szorítógyűrűs kötésre vagy ¾ külső menetre ELT Csatlakozó egységcsomag szolár kétutas elosztókábelhez Kötések szolár kétutas elosztókábeles csatlakozótömlők és szolár állomás bekötésére, szerelőanyag SDR Z

115 Áttekintés: Kollektorok és tartozékok 9.2 FKC-1 sík kollektor és tartozékai Megnevezés Junkers FKC-1 típusszámú szolár ivóvíz-melegítő és fűtésrásegítő sík kollektor Szabadalmazott kettős ultrahang hegesztő-berendezésben gyártott hosszú élettartamú párhuzamos abszorber, erősen szelektív feketekróm bevonattal a sugárzás maximális átalakításához; kis mértékű nyomásveszteség 4 hidraulikus csatlakozóval a sorban max. 10 csatlakozási lehetőség. Megerősített kollektor csatlakozótömlők utánfeszítő rúgós pántbilincsekkel az egyszerű és tartós tömítésért. A ház torziós és felületi megterhelésnek ellenálló biztonsági üveg keretprofilból a könnyű és stabilitását hosszú időn keresztül megőrző szerkezethez. Multifunkciós sarkok ütésálló PA 6.6 poliamidból az ellenőrzött kollektor szellőzés biztosításához, a hidraulikus csatlakozók és kollektor sarkok védelmére. Nagy fényáteresztő képességű, kis mértékben visszaverő osztott szolár biztonsági üveg. Legmodernebb kapcsolástechnológia az egyenletes felületmegterhelő üvegkeret kötéshez és esőálló szigeteléshez. A ház kis hővezető-képességű és hőálló anyagból, káros anyag kibocsátásmentes 55 mm-es hőszigetelés az optimális hővédelem biztosítására. CE jelölés; tanúsítás: Solar Keymark; RAL UZ73 jelölés feltételeinek megfelel Rendelési szám függőleges vízszintes Összfelület: 2,37 m2 2,37 m2 Apertúra felület 2,25 m2 2,25 m2 Abszorber felület: 2,23 m2 2,23 m2 Abszorber űrtartalom: 0,86 l 1,25 l Max. üzemi nyomás: 6 (10) bar 6 (10) bar Névl. térfogatáram: 50 l/h 50 l/h Abszorpció: 95 ± 2 % 95 ± 2 % Emisszió: 12 ± 2 % 12 ± 2 % Szolár transzmisszió: 91,5 ± 0,5 % 91,5 ± 0,5 % Súly: 41 kg 42 kg Magasság: 2070 mm 1145 mm Szélesség 1145 mm 2070 mm Mélység: 90 mm 90 mm FKC-1S FKC-1W Csatlakozó egységcsomag FKC-1 tetőszerkezetre szereléshez Minden kollektor sorhoz egy szükséges, a következőkből áll: megerősítetten tömlőcsonk és csatlakozó tömlő tetőátvezetéshez 1m hosszú, rúgós pántbilincs, átmenet 18 mm-es szorítógyűrűs kötésre vagy ¾ külső menetre FS Csatlakozó egységcsomag FKC-1-hoz tetőszerkezetbe szereléshez Minden kollektor sorhoz egy szükséges, a következőkből áll: megerősítetten tömlőcsonk és csatlakozó tömlő tetőátvezetéshez 1 m hosszú, rúgós pántbilincs, könyökkötés, átmenet 18 mm-es szorítógyűrűs kötésre vagy ¾ külső menetre FS

116 Áttekintés: Kollektorok és tartozékok Megnevezés Csatlakozó egységcsomag FKC-1-hez, síktetős szereléshez Minden kollektor sorhoz egy szükséges, a következőkből áll: megerősített tömlőcsonk, rúgós pántbilincs, könyökkötés átmenettel 18 mm-es szorítógyűrűs kötésre vagy ¾ külső menetre Rendelési szám FS Sorkapcsoló egységcsomag FKC-1-hez Minden pótsorhoz egy szükséges, a következőkből áll: megerősítetten tömlőcsonk és csatlakozó tömlő 1 m hosszú, rúgós pántbilincs, könyökkötés FS Légtelenítő egységcsomag FKC-1-hez Légtelenítő tartozékok, közvetlenül kollektoron vagy padlástérben, AGS 3 szolár állomással kombinálva nem feltétlenül szükséges, következőkből áll: hőálló légtelenítő automatika lezáró golyóscsappal, réztartály a légleválasztáshoz, átmenet 18 mm szorítógyűrűs kötésre vagy ¾ külső menetre ELT Csatlakozó egységcsomag szolár kétutas elosztókábelhez Kötések szolár kétutas elosztókábeles csatlakozótömlők és szolár állomás bekötésére, szerelőanyag SDR Z5 9.3 Együttes tartozékok FKT-1 és FKC-1-hez Megnevezés Alap egységcsomag tetőszerkezetre FKT-1S vagy FKC- 1S-hez Minden kollektor sorhoz egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag az első kollektorhoz, szükséges FKA 3, FKA 4 vagy FKA 9 tető összekötés: Rendelési szám FKA Bővítő egységcsomag tetőszerkezetre szereléshez FKT- 1S vagy FKC-1S-hoz További kollektorhoz szükséges, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 5 és FKA 3, FKA 4 vagy FKA 9 tető összekötés FKA

117 Áttekintés: Kollektorok és tartozékok Megnevezés Pótsín FKA 5-hoz, alap egységcsomag tetőszerkezetre szereléshez és FKF 3 alap egységcsomag síktetős szereléshez FKT-1S vagy FKC-1S-hez Minden kollektor sorhoz egy szükséges tetőszerkezetrevagy síktetős szereléshez, min. épületmagasság: > 20 m 100 m vagy hóterhelés : > 2 kn/m2-3,1 kn/m2, következőkből áll: alumínium sínprofil, rögzítőanyag, Tetőszerkezeti szerelésnél szükséges FKA 15, FKA 16 vagy FKA 17 hóterhelés profil Rendelési szám FKA Pótsín FKA 6-hoz bővítő egységcsomag tetőszerkezetre szereléshez és FKF 4 bővítő egységcsomag síktetős szereléshez FKT- 1S vagy FKC-1S-hez További kollektorokhoz egy szükséges tetőszerkezetre- vagy síktetős szereléshez, épületmagasság: > 20 m 100 m vagy hóterhelés : > 2 kn/m2-3,1 kn/m2, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA11 és tetőszerkezeti szerelésnél FKA 15, FKA 16 vagy FKA 17 hóterhelés profil, síktetős szerelésnél FKF 8 FKA Hóterhelés profil hullám- /hódfarkú cserépre, tetőszerkezetre szereléshez KT-1S vagy FKC-1S-re Kollektoronként egy szükséges tetőszerkezetre szerelésnél, épületmagasság: > 20 m 100 m vagy hóterhelés : > 2 kn/m 2-3,1 kn/m2, következőkből áll: alumínium sínprofil, flexibilis tetőfedő kapocs/kötőgerenda horog, 2 db, rögzítőanyag, szükséges: FKA 11 vagy FKA 12 FKA Hóterhelés profil pala-/zsindelytetőre, tetőszerkezetre szereléshez FKT-1S vagy FKC-1S-hez Minden kollektorhoz szükséges tetőszerkezeti szerelésnél, épületmagasság: > 20 m 100 m vagy hóterhelés : > 2 kn/m 2-3,1 kn/m2, következőkből áll: alumínium sínprofil, speciális tetőfedő kapocs rögzítéshez padlástérben, 2 db, rögzítőanyag szükséges: FKA 11 vagy FKA 12 FKA Hóterhelés profil hullámlemez/bádoglemez tetőre, tetőszerkezetre szereléshez FKT-1S vagy FKC-1S-hez Minden kollektorhoz szükséges tetőszerkezeti szerelésnél, épületmagasság: > 20 m 100 m vagy hóterhelés : > 2 kn/m 2-3,1 kn/m2, következőkből áll: alumínium sínprofil, tőcsavar rögzítéshez a szarufán, 2 db, szerelőanyag, szükséges: FKA 11 vagy FKA 12 FKA

118 Áttekintés: Kollektorok és tartozékok Megnevezés Alap egységcsomag tetőszerkezetre szereléshez FKT-1W vagy FKC-1W-hez Minden kollektor sorra egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag az első kollektorhoz, szükséges: FKA 3, FKA 4 vagy FKA 9 tető összekötés Rendelési szám FKA Bővítő egységcsomag tetőszerkezetre szereléshez FKT- 1W vagy FKC-1W-hez Minden kollektorra egy szükséges, a következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges FKA 7 és FKA 3, FKA 4 vagy FKA 9 tető összekötés FKA Tető összekötés hullám-/hódfarkúcserépre, tetőszerkezetre szereléshez FKT-1S/W vagy FKC-1S/Whez Minden kollektorra egy szükséges, a következőkből áll: Flexibilis tetőfedő kapocs/kötőgerenda horog alumíniumból beakasztáshoz tető lécborításba vagy kötés szarufával, illeszthető léchez vagy hullámcseréphez, 4 db FKA Tető összekötés palára/zsindelyre, tetőszerkezetre szereléshez FKT-1S/W vagy FKC-1S/W-hez Minden kollektorra egy szükséges, a következőkből áll: speciális tetőfedő kapocs rögzítéshez padlástérben, 4 db FKA Tető összekötés hullám-/bádoglemezre, tetőszerkezetre szereléshez FKT-1S/W vagy FKC-1S/W-hez Minden kollektorra egy szükséges, a következőkből áll: tőcsavar rögzítéshez szarufán, 4 db, szerelőanyag FKA

119 Áttekintés: Kollektorok és tartozékok Megnevezés Alap egységcsomag hullámtetőcserép tetőszerkezetbe szereléshez FKT-1S vagy FKC-1S-hez Csak egy kollektornál alkalmazható, a következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag Rendelési szám FKI Pótsor egységcsomag hullámtetőcserép tetőszerkezetbe szereléshez FKT-1S vagy FKC-1S-hez Alkalmas kollektorok bővítésére felfele, következőkből áll: középső fedőlemez, bal és jobb oldallemez, rögzítőanyag, szükséges: FKI 3 FKI 4 Alap egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKT-1S vagy FKC-1S-hez Csak egy kollektornál alkalmazható, a következőből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag, FKI Pótsor egységcsomag hódfarkúcserép tetőszerkezetbe szerelésre FKT-1S vagy FKC-1S-hez Kollektorok bővítésére alkalmas felfele, következőkből áll: középső fedőlemez, bal és jobb oldallemez, rögzítőanyag, szükséges: FKI 15 FKI 16 Alap egységcsomag hullámtetőcserép tetőszerkezetbe szereléshez FKT-1W vagy FKC-1W-hez Csak egy kollektornál alkalmazható, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag FKI Pótsor egységcsomag hullámcserép tetőszerkezetbe szerelésre FKT-1W vagy FKC-1W-hez Egyes kollektorok bővítésére alkalmas felfele, következőkből áll: középső fedőlemezen, bal és jobb oldallemez, rögzítőanyag szükséges: FKI 9 FKI

120 Áttekintés: Kollektorok és tartozékok Megnevezés Alap egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKT-1W vagy FKC-1W-hez Csak egy kollektornál alkalmazható, következőkből áll felső és alsó csatlakozólemez, bal és jobb oldallemez, rögzítőanyag Rendelési szám FKI Pótsor egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKT-1W vagy FKC-1W-hez Alkalmas kollektorok bővítésére felfele, következőkből áll: középső fedőlemezen, bal és jobb oldallemez, rögzítőanyag szükséges: FK I21 FKI 22 Alap egységcsomag hullámcserép tetőszerkezetbe szereléshez 2 FKT-1S vagy 2 FKC-1S-hez Alkalmas két kollektorhoz, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag FKI Bővítő egységcsomag hullámtetőcserép tetőszerkezetbe szereléshez FKT-1S vagy FKC-1S-hez További kollektoronként szükséges, következőkből áll: felső és alsó csatlakozólemez, fedőléc, rögzítőanyag, szükséges: FKI 5 FKI Pótsor egységcsomag hullámtetőcserép tetőszerkezetbe szereléshez 2 FKT-1S vagy 2 FKC-1S-hez alkalmas bővítésre felfele két kollektorhoz, következőkből áll: középső fedőlemezen, bal és jobb oldallemez, fedőléc, rögzítőanyag, szükséges: FKI 5 FKI Bővítő egységcsomag második sorra, hullámtetőcserép tetőszerkezetbe szereléshez, FKT-1S vagy FKC-1S-hez Minden további kollektorhoz második sorba szükséges, következőkből áll: középső fedőlemez, fedőléc, rögzítőanyag, szükséges: FKI 5, FKI 7 és ugyanennyi darabszámú FKI 6 FKI Alap egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 FKT-1S vagy 2 FKC-1S-hez Alkalmas két kollektorra, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag FKI

121 Áttekintés: Kollektorok és tartozékok Megnevezés Bővítő egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKT-1S vagy FKC-1S-hez Minden további kollektorhoz szükséges, következőkből áll: felső és alsó csatlakozólemez, fedőléc, rögzítőanyag, Szükséges: FKI 17 Rendelési szám FKI Pótsor egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 FKT-1S vagy 2 FKC-1S-re Alkalmas bővítésre felfele két kollektorra, következőkből áll: középső fedőlemezen, bal és jobb oldallemez, fedőléc, rögzítőanyag, szükséges: FKI 17 FKI Bővítő egységcsomag második sorra hódfarkúcserép tetőszerkezetbe szereléshez FKT-1S vagy FKC-1S-hez Minden további kollektorra második sorban szükséges, következőkből áll: középső fedőlemez, fedőléc, rögzítőanyag, szükséges: FKI 17, FKI 19, ugyanennyi darabszámú FKI 18 FKI Alap egységcsomag hullámtetőcserép tetőszerkezetbe szereléshez 2 FKT-1W vagy 2 FKC-1W-hez Alkalmas két kollektorhoz, következőkből áll: felső és alsó csatlakozólemezen, bal és jobb oldallemez, fedőléc, rögzítőanyag FKI 11 Bővítő egységcsomag hullámtetőcserép tetőszerkezetbe szereléshez FKT-1W vagy FKC-1W-hez Minden további kollektorhoz szükséges, következőkből áll: felső és alsó csatlakozólemez, fedőléc, rögzítőanyag. szükséges: FKI FKI Pótsor egységcsomag hullámtetőcserép tetőszerkezetbe szereléshez 2 FKT-1W vagy 2 FKC-1W-hez Alkalmas bővítésre felfele két kollektorhoz, következőkből áll: középső fedőlemezen, bal és jobb oldallemez, fedőléc, rögzítőanyag, szükséges: FKI 11 FKI

122 Áttekintés: Kollektorok és tartozékok Megnevezés Bővítő egységcsomag második sorba hullámtetőcserép tetőszerkezetbe szereléshez FKT-1W vagy FKC-1W-hez Minden további kollektorra második sorban szükséges, következőkből áll: középső fedőlemezen, fedőléc, rögzítőanyag, szükséges: FKI 11, FKI 13, ugyanennyi darabszámú FKI 12 Rendelési szám FKI Alap egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 FKT-1W vagy 2 FKC-1W-hez Alkalmas két kollektorhoz, következőkből áll: felső és alsó csatlakozólemez, bal és jobb oldallemez, fedőléc, rögzítőanyag FKI Bővítő egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez FKT-1W vagy FKC-1W-hez További kollektoronként szükséges, következőkből áll: Felső és alsó csatlakozólemez, fedőléc, rögzítőanyag, szükséges: FKI 23 FKI Pótsor egységcsomag hódfarkúcserép tetőszerkezetbe szereléshez 2 FKT-1W vagy 2 FKC-1W-hez Alkalmas bővítésre felfele két kollektorhoz, következőkből áll: középső fedőlemezen, bal és jobb oldallemez, fedőléc, rögzítőanyag, szükséges: FKI 23 FKI Bővítő egységcsomag második sorba hódfarkúcserép tetőszerkezetbe szereléshez FKT-1W vagy FKC-1W-hez Minden további kollektorhoz második sorban szükséges, következőkből áll: középső fedőlemezen, fedőléc, rögzítőanyag, szükséges: FKI 23, FKI 25, ugyanennyi darabszámú FKI 24 FKI Alap egységcsomag síktető állványhoz KT-1S vagy FKC- 1S-hez Minden kollektor sorhoz szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, alumínium sínprofil, szerelőanyag, szükséges: síktető teknő egységcsomag FKF 7 vagy helyszíni rögzítés FKF

123 Áttekintés: Kollektorok és tartozékok Megnevezés Bővítő egységcsomag, síktető állvány, FKT-1S vagy FKC-1S-hez Minden további kollektorhoz szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel: alumínium sínprofil, szerelőanyag, szükséges: FKF 3 és síktető teknő egységcsomag FKF 7 vagy helyszíni rögzítés Rendelési szám FKF Síktető teknő egységcsomag FKT-1S vagy FKC-1S és FKT-1W vagy FKC-1W-hez Minden síktető állványhoz egy szükséges, beakasztáshoz az alumínium és szerelőprofiba és ellensúlyozáshoz ömlesztett anyaggal vagy 30 cm széles kőlappal, következőkből áll: 4 db 90 cm x 30 cm teknő, szükséges: síktető állvány FKF 6, 4., 7. és 10. kollektornál egy-egy póttámasz FKF 8 FKF Póttámasz, síktető, FKT-1S vagy FKC-1S-hez Minden kollektorhoz szükséges, épületmagasság: >20 100m vagy hóterhelés : > 2 kn/m2-3,1 kn/m2 vagy síktető teknő szerelésnél 4., 7. és 10. kollektornál, következőkből áll: Alumínium szerelőprofil állítható hajlásszöggel, rögzítőanyag, szükséges: KF 4 FKF Alap egységcsomag, síktető állvány, síktetős és homlokzati szereléshez, FKT-1W vagy FKC-1W-hez Minden kollektorhoz egy szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, alumínium sínprofil, szerelőanyag, szükséges: síktető kád egységcsomag FKF 7 vagy helyszíni rögzítés, hajlásszögű fali szerelésnél póttámasz FKF 9 szükséges FKF Bővítő egységcsomag, síktető állvány, síktetős és homlokzati szereléshez FKT-1W vagy FKC-1W-hez Minden további kollektorhoz szükséges, következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, alumínium sínprofil, szerelőanyag, szükséges: FKF 5 és síktető teknő egységcsomag FKF 7 vagy helyszíni rögzítés, hajlásszögű fali szerelésnél póttámasz FKF 9 szükséges FKF

124 Áttekintés: Kollektorok és tartozékok Megnevezés Póttámasz síktetős és homlokzati szereléshez FKT-1W vagy FKC-1W-hez Minden kollektorhoz szükséges, épületmagasság: > 20 m 100 m vagy hóterhelés: > 2 kn/m2-3,1 kn/m2 vagy síktető teknős szerelésnél vagy fai szerelésnél, a következőkből áll: alumínium szerelőprofil állítható hajlásszöggel, rögzítőanyag, szükséges: FKF 6 Rendelési szám FKF Alap egységcsomag, pótsín, síktetős szereléshez, FKT- 1W vagy FKC-1W-hez Minden kollektor sorhoz egy szükséges, síktetős szerelésnél, épületmagasság: > 20 m m vagy hóterhelés : > 2 kn/m2-3,1 kn/m2, következőkből áll: alumínium sínprofil, rögzítőanyag FKA Bővítő egységcsomag, pótsín, síktetős szereléshez, FKT-1W vagy FKC-1W-hez Minden kollektorhoz szükséges síktetős szerelésnél épületmagasság: > 20 m m vagy hóterhelés > 2 kn/m2-3,1 kn/m2, következőkből áll: alumínium sínprofil, rögzítőanyag, szükséges: FKA 13 és póttámasz FKF 9 Nincs ábra Nincs ábra FKA Ponyva FKT-1 vagy FKC-1-hez Síkkollektor lefedéséhez FKA Fogantyú szállításhoz FKT-1 vagy FKC-1-hez Sík kollektorok szállításához FKA Hőhordozó folyadék (Tyfocor L), FK... sík kollektorhoz, propilén-glikol, kész színtelen folyadék, tilos más szerrel keverni, fagyvédelem: max. 30 C WTF 25 (25 liter) WTF 10 (10 liter

125 Áttekintés: Kollektorok és tartozékok 9.4 VK 180 típusszámú vákuumcsöves kollektor és tartozékai (Bevezetés 2008-ban) Megnevezés Junkers VK 180 típusszámú szolár ivóvíz-melegítő és szolár fűtésrásegítő vákuumcsöves kollektor Nagyteljesítményű kollektor, 10 vákuum üvegcsőből áll CPC alumínium gyűjtőtükörrel a magas szolár hozam biztosítására alacsony külső hőmérsékletnél is, kis helyigénnyel. Erősen szelektív abszorber réteg vákuumban vákuumcsövek száraz kapcsolatával és közvetlen átáramlású hőátadó egységgel; formatervezett ezüstös gyűjtőláda, káros anyag kibocsátásmentes hőálló kőgyapottal; 2 felületszigetelő ¾ " csatlakozóval; integrált érzékelő hüvely; alkalmas tetőszerkezetre és síktetős szerelésre; Összfelület: 1,83 m2 Apertúra felület: 1,6 m2 Abszorber űrtartalom: 1,6 l max. Max. üzemi nyomás: 10 bar Súly: 28 kg Méret: (M x SZ x M): 1647 x 1120 x 107 mm Rendelési szám VK Kollektor csatlakozó egységcsomag VK 180-hoz 2 nemesacél bordáscső, hossz: 1000 mm, UV- és hőálló szigeteléssel, ¾ " hollandi anya forrasztásmentes és flexibilis csővezetékkel a tetőbe FS Összekötő egységcsomag, VK 180-hoz 2 db, VKA 2/VKA 1-hez FKV Légtelenítő tartály VK 180-hoz Hőszigetelt, kültéri szerelésre alkalmas, ¾ " csatlakozás forrasztásmentes szereléshez kollektoron vagy flexibilis nemesacél bordáscső ELT Szolár kétutas elosztókábel tartozékok 2 csatlakozó egységcsomag VK 180 FS 3 kollektor csatlakoztatásához, átmenet ¾ " 18 mm-es szorítógyűrűre és 18 mm-es szorítógyűrű átmenete 22 mm-es szorítógyűrűre; beleértve támaszhüvelyt és fali tartót SDR 15-höz SDR Z

126 Áttekintés: Kollektorok és tartozékok Megnevezés Szolár kétutas elosztókábel tartozékok 4 csatlakozó egységcsomag VK -180 FS 3 kollektor csatlakoztatásához Átmenet ¾ " 18 mm-es szorítógyűrűre és 18 mm es szorítógyűrű 22 mm-es szorítógyűrűre; beleértve támaszhüvelyt és fali tartót SDR 18-hoz Rendelési szám SDR Z Tetőszerkezetre rögzítés VK 180-hoz 2 kollektorhoz 2 tartósín H = 2348 mm, szükséges: kettő VKB 1/VKB 2 VKA Bővítés tetőszerkezetre rögzítés VK 180-hoz 1 kollektorhoz 2 tartósín H = 1174 mm, szükséges: egy FKV és VKB 1/VKB 2 VKA Kötőgerenda horog egységcsomag hullámtetőcserép szereléshez 2 kötőgerenda horog, 1 függőleges sín, rögzítőanyag egy kollektorhoz VKB 1 Síktető állvány VK 180-hoz 2 kollektorhoz 45, 2 rögzítő háromszög alumínium profilból, rögzítőanyag 2 kollektorhoz, szükséges: VKA 2, állvány rögzítése két VKB 2 vagy helyszínen (ábra: KF 2 és VKA 2) VFK Bővítés síktető állvány 1 kollektorhoz VKF 1 45, 2 rögzítő háromszög alumínium profilból, rögzítőanyag 2 kollektorhoz, szükséges: VKA 1 és FKV, állvány rögzítés VKB 2-vel vagy helyszínen (ábra: VKF 1 és VKA 1) VFK 1 Hőhordozó folyadék (Tyfocor LS) VK 180 vákuumcsöves kollektorhoz Propilén-glikol, kész vöröses folyadék, tilos már szerekkel keverni, fagyvédelem: max. 28 C WTV 25 (25 Liter) WTV 10 (10 Liter)

127 Áttekintés: Kollektorok és tartozékok 9.5 Együttes tartozékok FKT-1, FKC-1 és VK 180-hoz Megnevezés Szolár szabályzó automatika ivóvíz-melegítéshez 230 V hőmérséklet szabályzó digitális hőmérséklet kijelzővel, fordulatszám szabályzós szolárkör szivattyúvezérlés;működés ellenőrzése; állítható tároló hőmérséklet szabályzó: C; melegvíz cirkulációs szivattyúvezérlés, idővezérelt vagy szolár tároló utánfűtés (TF 1 tartozék), idő- és hőmérsékletvezérelt, csatlakoztatható; integrált hőmennyiségmégmérő (Tartozék WMZ), 2 hőérzékelő Rendelési szám TDS Szolár szabályzó automatika ivóvíz-melegítéshez 230 V hőmérséklet különbség szabályzó digitális hőmérséklet kijelzővel, kétpontos szolárkör szivattyúvezérlés, működés ellenőrzése, állítható tároló hőmérséklet szabályzó: C, 2 hőérzékelő TDS Szolár szabályzó automatika ivóvíz-melegítéshez és fűtésrásegítéshez 230 V hőmérséklet szabályzó digitális kijelzővel; fordulatszám szabályzós szivattyúvezérlés AGS szolár állomáshoz; működés ellenőrzése; állítható tároló hőmérséklet szabályzó: C; 230 V csatlakozó háromutas váltószelephez, DWU 20 ill. DWU 25, integrált hőmennyiségmérő (Tartozék WMZ 2); 4 hőérzékelő TDS Szolár szabályzó automatika ivóvíz-melegítéshez 230 V hőmérséklet szabályzó digitális kijelzővel többkörös berendezéshez; fordulatszám szabályzós szivattyúvezérlés AGS 3 szolár állomáshoz; működés ellenőrzése; állítható tároló hőmérséklet szabályzó C; 230 V csatlakozó váltószelephez DWU 20 ill. DWU 25, integrált hőmennyiségmérő (Tartozék WMZ 2); 3 hőérzékelő TDS Hőérzékelő szolár szabályzó automatikához TDS 1, TDS 2, TDS 3 és TDS 10 Használható kollektor- és tároló hőérzékélőként és hőmennyiségmérőként TF

128 Áttekintés: Kollektorok és tartozékok Megnevezés Szolár állomás szolárkör szivattyúval 230 V, UPS háromfokozatú szivattyúval; két golyóscsap; állítható visszacsapószelep az előre- és visszatérőben; biztonsági szelep 6 bar manométerrel; öblítő- és töltő armatúrák; két hőmérő; térfogatáram kijelző 2-15 l/min; fali rögzítés; hőszigeteléssel, szorítógyűrűs kötés 22 mm csőhöz, csatlakozási lehetőség tágulási tartályhoz Rendelési szám AGS Csatlakozó garnitúra SAG szolár tágulási tartályhoz AAS Hőmennyiségmérő egységcsomag TDS 1 és TDS 3-hez csatlakozásra térfogatmérő impulzuskimenettel, 2 lapostömítés, 2 hőérzékelő, 2 merülőhüvely WMZ Hőmennyiségmérő egységcsomag WMZ 2 TDS 2-hez csatlakozásra térfogatmérő impulzuskimenettel, 2 lapostömítés 1 hőérzékelő feszítőszalaggal WMZ Szolár tágulási tartály fali tartóval SAG 18 (18 liter) SAG 25 (25 liter) SAG 35 (33 liter) Fagyvédelem ellenőrző WTF hőhordozó folyadékhoz (Tyfocor L) és WTV (Tyfocor LS) könnyen leolvasható WTP PH indikátorpálca WTF (Tyfocor L) és WTV (Tyfocor LS) hőhordozó folyadék korrózióvédelmi ellenőrzéséhez 100 Db WTI

129 Áttekintés: Kollektorok és tartozékok Megnevezés Háromutas váltószelep, 230 V; csatlakozó DS 2-hoz; csatlakozó kötéssel Rendelési szám DWU 20 R ¾, KV érték 4,5 DWU 25R 1, KV érték 6,5 Termosztatikus keverőszelep állítható: C, forrázás védelemmel, csatlakozó kötéssel, R ¾ TWM Szolár kétutas elosztókábel 2-4 kollektorhoz Cu 15 mm tekercsben; szolárkör csövezés megkönnyítésére; 15 m szigetelt előre- és visszatérő cső; hőszigetelt, UV- és hőálló 170 C-ig; puha, hajlékony rézcső Cu 15 x 0,8 mm; kéteres érzékelő kábel SDR Szolár kétutas elosztókábel 4-6 kollektor Cu 18 mm tekercsben; szolárkör csövezés megkönnyítésére; 15 m szigetelt előre és visszatérő cső; hőszigetelt, UV- és hőálló max. 170 C-ig; puha, hajlékony rézcső Cu 18 x 1 mm; kéteres érzékelő kábel; SDR Szolár szerviztáska szolár berendezések ellenőrzéséhez és karbantartásához; Refraktométer Tyfocor - vízkeverék fagyvédelmi ellenőrzéséhez; multiméter feszültség-, áram-, ellenállás- és hőmérsékletméréshez; manométer MAG felülvizsgálathoz, zseblámpa elemekkel; ph mérőcsíkok; iránytű; csavarhúzó; hatszögletű csavarkulcs SW 5 SSK Szolár töltőszivattyú kompakt öblítő- és töltőberendezés kicsi és nagy szolár berendezésekhez, Nagy szolár folyadéktartály (30 liter); tárolóbox 2 töltőtömlőhöz ½ " csatlakozóval; hálózati dugó 230 V; teljesítmény felvétel: 775 W; max. szállítási magasság: 40 m; max. szállítási áram: 3,5 m3/h; előírt közeg: propilén-glikolvíz keverék; előírt közeghőmérséklet: C SBP

130 Áttekintés: Kollektorok és tartozékok Megnevezés Szolár töltőszivattyú szűrő Tartozéköblítő- és töltőegységhez forrasztási, égési és szennyeződési maradványok eltávolítására Rendelési szám SBP F Szolár tároló Megnevezés Szolár tároló ivóvíz-melegítéshez Melegvíztároló nyomásálló, zománcozott acéltartállyal; burkolat PVC fóliából puhaszivacs alátéttel; szigetelt beépített magnézium védőanód; FCKW mentes hőszigetelés; cirkulációs csatlakozó; tisztító csőkarima; NTCtárolóérzékelő Bosch-Heatronic fűtőberendezéshez csatlakoztatásra; hőmérő; felső fűtőcsőkígyó utánfűtéshez fűtőberendezésen keresztül, alsó fűtőcsőkígyó szolár kollektorhoz Összűrtartalom: 293 l Hasznos űrtartalom szolár fűtés nélkül: 130 l WW mennyiség, TSp = 60 C, TWW = 45 C: 155 l Készenléti energiafogyasztás: 2,2 kwh/d Üzemi nyomás, víz: 10 bar Önsúly: 138 kg Méretek (Magasság/Átmérő): 1325/710 mm Rendelési szám SK 300 solar fehér Szolár tároló ivóvíz-melegítéshez Melegvíztároló nyomásálló zománcozott acéltartállyal; burkolat PVC fóliából puhaszivacs alátéttel; szigetelt beépített magnézium védőanód; FCKW mentes hőszigetelés; cirkulációs csatlakozó; tisztító csőkarima; NTCtárolóérzékelő Bosch-Heatronic fűtőberendezéshez csatlakoztatásra; hőmérő; felső fűtőcsőkígyó utánfűtéshez fűtőberendezésen keresztül, alsó fűtőcsőkígyó szolár kollektorhoz Összűrtartalom: 286 l Hasznos űrtartalom szolár fűtés nélkül: 132 l WW mennyiség, TSp = 60 C, TWW = 45 C: 155 l Készenléti energiafogyasztás: 2,2 kwh/d Üzemi nyomás, víz: 10 bar Önsúly: 130 kg Méretek (Magasság/Átmérő): 1844/600 mm SK solar SK solar fehér sárga/ezüst

131 Áttekintés: Kollektorok és tartozékok Megnevezés Szolár tároló ivóvíz-melegítéshez Melegvíztároló nyomásálló zománcozott acéltartállyal; burkolat PVC fóliából puhaszivacs alátéttel; szigetelt beépített magnézium védőanód; FCKW mentes hőszigetelés; cirkulációs csatlakozó; tisztító csőkarima; NTC tárolóérzékelő Bosch-Heatronic fűtőberendezéshez csatlakoztatásra; hőmérő; felső fűtőcsőkígyó utánfűtéshez fűtőberendezésen keresztül, alsó fűtőcsőkígyó szolár kollektorhoz Összűrtartalom: 364 l Hasznos űrtartalom szolár fűtés nélkül: 150 l WW mennyiség, TSp = 60 C, TWW = 45 C: 186 l Készenléti energiafogyasztás: 2,6 kwh/d Üzemi nyomás, víz: 10 bar Önúly: 185 kg Méret (Magasság/Átmérő): 1641/700 mm SK solar fehér SK solar sárga/ezüst Szolár tároló ivóvíz-melegítéshez Melegvíztároló nyomásálló zománcozott acéltartállyal; burkolat PVC fóliából puhaszivacs alátéttel; szigetelt beépített magnézium védőanód; FCKW mentes hőszigetelés; cirkulációs csatlakozó; tisztító csőkarima; NTC tárolóérzékelő Bosch-Heatronic fűtőberendezéshez csatlakoztatáshoz; hőmérő; felső fűtőcsőkígyó utánfűtéshez fűtőberendezésen keresztül, alsó fűtőcsőkígyó szolár kollektorhoz Összürtartalom: 449 l Hasznos űrtartalom szolár fűtés nélkül: 184 l WW mennyiség, TSp = 60 C, TWW = 45 C: 202 l Készenléti energiafogyasztás: 3,0 kwh/d Üzemi nyomás, víz: 10 bar Önsúly: 205 kg Méret (Magasság/Átmérő): 1971/700 mm Rendelési szám SK solar SK solar fehér sárga/ezüst

132 Áttekintés: Kollektorok és tartozékok 9.7 Szolár tároló Megnevezés Szolár kombi tároló ivóvíz-melegítéshez és fűtésrásegítéshez Melegvíztároló nyomásálló belső zománcozott ivóvíztárolóval, burkolat PVC fóliából, 100 mm puhaszivacs szigeteléssel és betétes zárral a hátoldalon; műanyag burkolat; szigetelt beépített magnézium védőanód; FCKW mentes hőszigetelés; cirkulációs csatlakozó; tisztító csőkarima; NTC tárolóérzékelő csatlakozó Bosch-Heatronic fűtőberendezéshez csatlakoztatáshoz; hőmérő; fűtővíz oldali kézi vezérlésű légtelenítő; forróvíz oldali csatlakozó lehetőség ürítéshez; felső fűtőcsőkígyó belső ivóvíztárolóban utánfűtéshez fűtőberendezésen keresztül, alsó fűtőcsőkígyó szolár kollektorhoz, Összürtartalom: 750 l - ebből ivóvíz: 195 l - hasznos űrtartalom szolár fűtés nélkül: 100 l WW mennyiség, TSp = 60 C, TWW = 45 C: 145 l Készenléti energiafogyasztás: 3,2 kwh/d Üzemi nyomás, víz: 10 bar Üzemi nyomás, fűtés: 3 bar Önsúly: 227 kg Méret hőszigeteléssel (Magasság/Átmérő): 2040/950 mm Méret hőszigetelés nélkül (Magasság/Átmérő): 1950/750 mm Száll. méret hőszigetelés nélkül: 2040 mm Rendelési szám SP 750 solar SP 750 solar SP 750 solar Cirkulációs csatlakozócső SP 750 solar szolár kombi tárolóhoz ZL 103 fehér ezüst

133 Utasítások 10 Utasítások 10.1 Előírások Vonatkozó előírásokat, irányelveket és szabványokat mindig tartsuk be: EnEG (Energiatakarékossági törvény) EnEV (Rendelkezés az energitakarékos hővédelemről és energiatakarékos épület berendezés-technikáról) DIN 4807 (Tágulási tartály) DIN (Vízmelegítők és vízmelegítő berendezések ivó- és üzemi vízhez) DIN (VOB Megbízási szerződési feltételek építési teljesítésekre) DIN (VOB Megbízási szerződési feltételek építési teljesítésekre) DIN (VOB Vállalkozási szerződési feltételek építési teljesítésekre) DIN EN (Termikus szolár berendezések és szerkezeti elemeik - kollektorok) DIN EN (Termikus szolár berendezések és szerkezeti elemeik Előregyártott berendezések) DIN EN (Termikus szolár berendezések és szerkezeti elemeik Ügyfél kívánságra gyártott berendezések) DIN 1055 (Tartószerkezeti hatások) DVGW Munkalap: W 551 VDE előírások Helyi előírások Túlfeszültségvédelem és földelés a következő előírások szerint: VBG 4 3. bek.1. VDE 0100 VDE 0298 VDE 0185 VDE Biztonsági utasítások Általános utasítások Junkers szolár elemeket kizárólag szakember szerelheti fel ill. javíthatja és helyezheti üzembe. TDS 1, TDS 2, TDS 3 és TDS 10 szolár szabályzó automatikát kizárólag Junkers szolár berendezéshez használjuk, nyirkos helyiségben tilos felszerelni Tetőmunkák Biztosítás lezuhanás ellen tetőszerelésnél: Munka megkezdése előtt kapcsoljuk be biztonsági hevedereket és állítsuk fel a biztonsági állványokat! Tartsuk be a következő előírásokat: DIN (Tetőfedő és tetőszigetelési munkák) DIN (Állványzati munkák biztonsági hálóval) Személyi védőfelszerelés: Amennyiben nincs DIN és DIN szerinti óvintézkedés: Viseljünk egyértelmű jelöléssel ellátott, a következő előírásnak megfelelő ellenőrzött kopásálló személyi védőfelszerelést: ZH 1/ pont ZH 1/ pont ZH 1/ függelék (kezelési utasítás) Egyeslétra használata: Egyeslétrát mindig biztonságos állásszögben (68-75 ) állítsuk fel. A létrát mindig biztosítsuk baleset, csúszás és összecsuklás ellen (pl. különböző csúszásgátlók). Létrát mindig biztonságos ponthoz támasszuk. Közlekedési zónában a munkaterületet mindig zárjuk el forgalom elöl Munka elektromos árammal Elektromos légvezetékek közelében végzendő munka megkezdése előtt ellenőrizzük a következőket: Vezeték feszültségellátását munkavégzés idején állítsuk le és tegyünk óvintézkedéseket a véletlen bekapcsolás ellen. Gondoskodjunk a feszültséget vezető elemek érintésvédelméről (pl. fedjük le, vagy zárjuk le). Tartsuk be a biztonságos távolságot: Feszültség Biztonságos távolság max V 1 m 1000 V V 3 m V V 4 m V V 5 m V felett Lépjünk kapcsolatba az vagy illetékes energiaellátó ismeretlen feszültség vállalattal. 90. tábl.

134 Utasítások Szolár tároló Alkalmazás SK 300 solar, SK solar, SK solar és SK solar szolár tárolók kizárólag ivóvíz-melegítésre használhatók. SP 750 solar szolár kombi tárolónál a belső tároló kizárólag ivó vízmelegítésre és a külső tároló kizárólag fűtővíz melegítésre használhatók. Forrázásveszély! SK 300 solar, SK solar, SK solar és SK solar: 60 C hőmérséklet feletti rövid üzemelésnél feltétlenül ellenőrizzük a berendezést (termikus fertőtlenítés). SP 750 solar: 60 C feletti üzemelés megengedett, ezért iktassunk be termostatikus keverőszelepet. Karbantartás Javaslat ügyfelek számára: Megbízható céggel kössünk karbantartási szerződést. Fűtőberendezés karbantartását évente, tárolóét pedig a helyi vízminőségtől függően évente ill. kétévente végeztessük el.

135 Utasítások

136 Függelék 11 Függelék 11.1 Tanúsítványok Igazolás FKT-1 kollektor hozamról SZOLÁR BERENDEZÉS KUTATÓ- ÉS VIZSGÁLÓ KÖZPONT Termodinamikai és Hőtani Intézet Stuttgarti Egyetem Prof. Dr. H. Müller-Steinhagen mérnök Igazolás éves kollektor hozamról RAL-UZ 73 öko-címke használatához FKT-1S, FKT-1W Német Gazdasági Minisztérium megújított energiák kihasználására hozott intézkedések támogatási irányelveinek, augusztus 01., megfelelően típusszámú szolár kollektorra Forgalmazó cég: BBT Thermotechnik GmbH / BBT Thermotechnikai Kft. Junkers Németország Wernau Postfach 1309 / Postafiók 1309 a Német Napenergiai Szakszövetségnél lefektetett kollektor minimális hozamra vonatkozó ajánlott igazolás -nak megfelelő bizonyítási számítást elvégezték ill. az azonos szerkezetű kollektorra elvégzett megfelelő bizonyítási számítást elismerték. Az igazolást a Stuttgarti Szolár Berendezés Kutató- és Vizsgáló Központ án kelt EN :2001 szerint elvégzett 05COL434 sz. vizsgálati jelentés alapján állították ki. Kollektor hozam eléri az előírt 525 kwh/m 2 értéket. * Würzburg létesítési helyen 40 % szolár fedezeti hányadnál Kiegészítő megállapítás: nincs Ezen igazolás regisztrációs száma: 05COL434 Stuttgart, Prof. Dr. H. Müller-Steinhagen mérnök TZS*D Stuttgart * Paffenwaldring 6 * Tel.(0711) * Fax (0711)

137 Függelék Igazolás FKC-1 kollektor hozamról SZOLÁR BERENDEZÉS KUTATÓ- ÉS VIZSGÁLÓ KÖZPONT Termodinamikai és Hőtani Intézet Stuttgarti Egyetem Prof. Dr. H. Müller-Steinhagen mérnök Igazolás éves kollektor hozamról RAL-UZ 73 öko-címke használatához FKC 1S, FKC 1W Német Gazdasági Minisztérium megújított energiák kihasználására hozott intézkedések támogatási irányelveinek, augusztus 01., megfelelően típusszámú szolár kollektorra Forgalmazó cég: BBT Thermotechnik GmbH / BBT Thermotechnikai Kft. Junkers Németország Wernau Postfach 1309 / Postafiók 1309 a Német Napenergiai Szakszövetségnél lefektetett kollektor minimális hozamra vonatkozó ajánlott igazolás -nak megfelelő bizonyítási számítást elvégezték ill. az azonos szerkezetű kollektorra elvégzett megfelelő bizonyítási számítást elismerték. Az igazolást a Stuttgarti Szolár Berendezés Kutató- és Vizsgáló Központ EN :2001 szerint elvégzett 06C0L471 sz. vizsgálati jelentése alapján állították ki. Kollektor hozam eléri az előírt 525 kwh/m 2 értéket. * Würzburg létesítési helyen 40 % szolár fedezeti hányadnál Kiegészítő megállapítás: Az igazolás ig érvényes. Ezen igazolás regisztrációs száma: 05COL471 Stuttgart, Prof. Dr. H. Müller-Steinhagen mérnök TZS*D Stuttgart * Paffenwaldring 6 * Tel.(0711) * Fax (0711)

138 Függelék Igazolás VK 180 kollektor hozamról Igazolás minimális kollektor hozamról Német Gazdasági Minisztérium megújított energiák kihasználására hozott intézkedések támogatási irányelveinek, augusztus 20., és NRW Országos Építésügyi Intézet Kiapadhatatlan energiaforrások racionális energiafelhasználása és hasznosítása program (REN program) irányelveinek megfelelően, , II B Robert Bosch GmbH D Wernau Junkersstrasse Tel.: Fax: E-.mail: [email protected] által forgalmazott VK 180 típusszámú vákuumcsöves szolár kollektorra a Bsi Német Napenergiai Szakszövetségnél (régen: DFS (Német Napenergiai Szakszövetség bej. egy.) lefektetett án kelt kollektor minimális hozamra vonatkozó ajánlott igazolás -nak megfelelő bizonyítási számítást elvégezték ill. megfelelő bizonyítási számítás megfelelőségét megállapították. Az igazolást az alábbi vizsgálati jelentés alapján állították ki: Vizsgálati jelentés száma: KTB , időpontja: Vizsgáló szerv: Szolár Berendezés Vizsgálóközpont (PZTS), Frauenhofi ISE, Freiburg Vizsgálati eljárás: EN szerint Würzburg székhelyen 40 %-os szolár fedezeti hányadnál 525 kwh/(m 2 ) előírt minimális hozam teljesül. Frauenhofi Szolár Energiarendszerek Intézete ISE D Freiburg Heidenhofstr. 2 tel.: , fax: Freiburg, Frauenhofi Szolár Energiarendszerek Intézete ISE M. Rommel A. Schäfer Okl. fizikus Okl. mérnök (FH) Termikus Szolár Berendezés Vizsgálóközpont vezetője előadó

139 Függelék Hőhordozó folyadék EG BIZTONSÁGI ADATLAP 91/155/EG; 2001/58/EG szerint Átdolgozva: Nyomtatás: Oldal: 4/1 1. Anyag / készítmény és gyártó megnevezése Kereskedelmi megnevezés: TYFOCOR L Készkeverék (45.3 térf. %, fagyvédelem: 30 C) Gyártó neve és címe: TYFOROP Chemie GmbH, D Hamburg, Anton-Rée-Weg 7 Tel.: ++49 (0) ; Fax: ; [email protected] Vészhívó: Tel.: ++49 (0) Összetétel/ komponensek adatai Vegyi jellemzők Inhibeált, 45.3 térf. %-os vizes propilénglikol oldat. CAS sz.: Lehetséges veszélyforrások Emberre és környezetre vonatkozó különleges veszélyességi utasítások: Különleges veszélyforrás nem ismert. 4. Elsősegélynyújtás Általános utasítások: Belélegezve: Bőrrel érintkezve: Szerrel szennyezett ruhát azonnal vessük le. Ha gőzeinek/aeroszol belélegzésekor panaszok lépnek fel, a sérültet vigyük friss levegőre, forduljunk orvoshoz. Vízzel és szappannal mossuk le. Szembe kerülve: A sérült szemhéját alaposan öblögessük minimum 15 percig folyó vízzel. Lenyelés esetén: Utasítások orvos számára: A sérült száját alaposan öblítsük ki és itassunk vele sok vizet. Tüneti kezelés (dekontamináció, életfunkciók), specifikus ellenszer nem ismert. 5. Tűzoltás Megfelelő oltószer: Különleges veszélyek: Különleges védőfelszerelés: További adatok: TYFOCOR L készkeverék nem gyúlékony. Környező tüzek oltására alkalmas oltószerek: vízpermet, száraz oltószer, alkohol-ellenálló hab és széndioxid. Egészségre káros gőzök, füst-/ködképződés. Tűz esetén nevezett anyagok / anyagcsoportok felszabadulhatnak. Tűzoltáskor viseljünk környezettől független légzőkészüléket. Fennálló veszély az égő anyagtól és a kialakult tűz feltételeitől függ. Kontaminált oltóvizet a helyi hatósági előírásoknak megfelelően ártalmatlanítani kell O

140 Függelék TYFOROP EG Biztonsági adatlap Átdolgozva: Nyomtatás: Termék: TYFOCOR L Készkeverék (45.3 térf. %, Fagyvédelem -30 C) Oldal: 4/2 6. Intézkedések véletlen felszabadulás esetére Személyi óvintézkedések: Környezetvédelmi óvintézkedések Eljárás tisztításra / felszedésre: Viseljünk védőruhát. Szerrel szennyezett vizet/oltóvizet gyűjtsük össze. Ügyeljünk arra, hogy ne kerüljön a csatornahálózatba/ felületi vizekbe / talajvízbe. A kiömlött anyagot itassuk fel és fedjük be sok homokkal, földdel vagy más elnyelő anyaggal; majd alaposan söpörjük össze. A keveréket töltsük tartályba vagy műanyag zsákba, majd ártalmatlanítsuk. Kis mennyiséget (fröccsenés) sok vízzel öblítsük le. Nagy mennyiség felgyülemlése esetén: terméket szivattyúzzuk le és ártalmatlanítsuk. Ha csővezetékbe vagy vizekbe nagyobb mennyiség kerül, azonnal értesítsük ez illetékes vízügyi hatóságot. 7. Kezelés és tárolás Kezelés: Tűz- és robbanás - védelem: Tárolás: Munkahelyen biztosítsunk jó szellőzést, egyéb különleges intézkedés nem szükséges. Nincs szükség különleges óvintézkedésre. Tartályokat felhevülés ellen vízzel hűtsük. A szert jól lezárt tartályban, száraz helyen tároljuk. A szert ne tároljuk horganyzott tartályban. 8. Veszélyhatár és személyi védőfelszerelés Személyi védőfelszerelés Légzésvédelem: Kézvédelem: Ha gőzök/ aeroszolok szabadulhatnak fel, viseljünk légzőkészüléket. Viseljünk vegyi anyagnak ellenálló kesztyűt (EN 374). Ajánlott: Nitrilkaucsuk (NBR) Védelem: 6. Tartsuk be a gyártó vonatkozó használati utasítását. Szemvédelem: Védőszemüveg oldalvédővel (keretszemüveg) (EN 166) Általános óv-/ és higéniai intézkedések: Tartsuk be a vegyi anyagok kezelésére vonatkozó általános óvintézkedéseket. 9. Fizikai és kémiai tulajdonságok: Halmazállapot: folyékony Szín: színtelen Szag: szint szagtalan PH érték (20 C): (ASTM D 1287) Fagyvédelem: kb. -30 C Dermedési hőmérséklet: kb. -34 C (DIN 51583) Forrási hőmérséklet: > 100 C (ASTM D 1120) O

141 Függelék TYFOROP EG Biztonsági adatlap Átdolgozva: Nyomtatás: Termék: TYFOCOR L Készkeverék (45.3 térf. %, Fagyvédelem -30 C) Oldal: 4/3 9. Fizikai és kémiai tulajdonságok (folytatás) Lobbanáspont: nem használatos (DIN 51758) Alsó robbanáshatár: 2.6 térf. % (Adat propilénglikolhoz) Felső robbanáshatár: 12.6 térf. % (Adat propilénglikolhoz) Gyulladási hőmérséklet: nem használatos (DIN 51794) Gőznyomás (20 C): kb. 2 mbar Sűrűség (20 C): kb g/cm 3 (DIN 51757) Oldhatóság vízben: jól oldódik Oldhatóság más oldószerben: polár oldószerben oldódik Viszkozitás (kinematikus, 20 C): kb mm 2 /s (DIN 51562) 10. Stabilitás és reakcióképesség Kerülendő anyagok: Veszélyes reakciók: Veszélyes bomlástermékek: Erős oxidánsok Tárolásra és kezelésre vonatkozó utasítások betartása esetén, termék nem lép veszélyes reakcióba más anyagokkal. Tárolásra és kezelésre vonatkozó utasítások betartása esetén nem szabadulnak fel veszélyes bomlástermékek. 11. Toxikológiai adatok: LD 50 /oral/patkány: >2000 mg/kg Primer bőrirritáció/házinyúl: Nem irritáló (OECD irányelv 404). Primer nyálkahártya irritáció/házinyúl: Nem irritáló (OECD irányelv 405). Kiegészítő utasítások: Nem vizsgálták. A megállapítás a komponensek tulajdonságaiból következik. 12. Ökológiai adatok: Ökotoxicitás: Víztoxicitás: Perzisztencia és lebomlás: Kiegészítő utasítások: Halpusztulás: Oncorhynchus mykiss/lc50 (96 h): > 100 mg/l Vízi gerinctelenek: EC50 (48 h): > 100 mg/l Vízinövények: EC50 (72 h): > 100 mg/l Mikroorganizmusok/hatás elevenített iszapra DEV-L2 > 1000 mg/l. Kis mértékű koncentráció szakszerű bevezetése esetén megfelelő biológiai tisztítóberendezésbe nem várható zavar az elevenített iszap lebomlásban. Nem vizsgálták. A megállapítás komponensek tulajdonságaiból következik. Eliminációs adatok: Kísérleti módszer: OECD 301A (új változat) Elemzési módszer: DOC vétel Elimináció foka: > 70 % Értékelés: biológiailag könnyen lebomló termék További ökotoxikológiai utasítások: Előkezelés nélküli termék ne kerüljön a környező vizekbe O

142 Függelék TYFOROP EG Biztonsági adatlap Átdolgozva: Nyomtatás: Termék: TYFOCOR L Készkeverék (45.3 térf. %, Fagyvédelem -30 C) Oldal: 4/4 13. Ártalmatlanítási utasítások: TYFOCOR L Készkeveréket helyi előírásoknak megfelelően vezessük el, pl. megfelelő lerakóhelyre vagy megfelelő égető-berendezésbe. 100 l-nél kisebb mennyiség esetén lépjünk kapcsolatba a helyi városgazdálkodási ill. környezetvédelmi hatósággal. Szennyezett csomagolóanyag: Szerrel nem érintkezett csomagolóanyag újra felhasználható. Nem tisztítható csomagolóanyagot szerhez hasonló módon kell ártalmatlanítani. 14. Szállítási adatok: Szállítási előírások értelmében nem veszélyes áru. (ADR RID ADNR IMDG/GGVSee ICAO/IATA) 15. Előírások: Európai Unió előírásai (jelölés) / nemzeti előírások: Nem jelölésésköteles. Egyéb előírások: 16. Egyéb adatok: Vízveszélyességi besorolás: WGK 1: kis mértékben vízveszélyes (Németország, VwVwS ) Az előző kiadáshoz képest megváltozott minden adatot vonatkozó bekezdés bal szélen elhelyezett függőleges vonallal jelöltünk. Ezzel régebbi kiadás érvényét veszti. Jelen biztonsági adatlap vegyi anyagok és készítmények használatához nélkülözhetetlen fizikai, biztonságtechnikai, toxikológiai és ökológiai adatokat közöl, továbbá javaslatot ad a biztonságos tárolásra, kezelésre és szállításra vonatkozóan. Jelen információ alkalmazásával, vagy az ismertetett termék használatával, alkalmazásával vagy feldolgozásával kapcsolatban felmerülő esetlege kárra nem vállalunk felelősséget. Fenti kijelentés nem érvényes, ha mi, törvényes képviselőnk vagy teljesítésnél igénybe vett társaink szándékosság vagy durva hanyagság esetén felelünk. Felelősségvállalás közvetett károkra kizárt. Fenti adatokat legjobb tudásunk és lelkiismeretünk szerint állítottuk össze és ismereteink jelenlegi szintjét tükrözik. Nem tartalmaznak termék tulajdonságaira vonatkozó garanciát. Adatlapot kiállító terület: AT Osztály, Tel.: ++49 (0) O

143 Függelék EG BIZTONSÁGI ADATLAP 91/155/EG; 2001/58/EG szerint Átdolgozva: Nyomtatás: Oldal: 4/1 1. Anyag / készítmény és gyártó megnevezése Kereskedelmi megnevezés: TYFOCOR LS készkeverék, fagyvédelem: 28 C Gyártó neve és címe: TYFOROP Chemie GmbH, D Hamburg, Anton-Rée-Weg 7 Tel.: ++49 (0) ; Fax: ; [email protected] Vészhívó: Tel.: ++49 (0) Összetétel / komponensek adatai Vegyi jellemzők: 1,2 propilénglikol és rozsdagátló vizes oldata. CAS sz.: Lehetséges veszélyforrások: Emberre és környezetre vonatkozó különleges veszélyességi utasítások: Különleges veszélyforrás nem ismert. 4. Elsősegélynyújtás: Általános utasítások: Belélegezve: Bőrrel érintkezve: Szembe kerülve: Lenyelés esetén: Utasítások orvos számára: Szerrel szennyezett ruhát haladéktalanul vessük le. Ha gőzeinek/aeroszol belélegzésekor panaszok lépnek fel, a sérültet vigyük friss levegőre. Vízzel és szappannal mossuk le. A sérült szemhéját alaposan öblögessük minimum 15 percig folyó vízzel. A sérült száját öblítsük ki és itassunk vele sok vizet. Tüneti kezelés (dekontamináció, életfunkciók), specifikus ellenszer nem ismert. 5. Tűzoltás Megfelelő oltószer: Termék nem gyúlékony. Környező tüzek oltására alkalmas oltószerek: vízpermet, száraz oltószer, alkohol-ellenálló hab és széndioxid (CO 2 ) Különleges veszélyek: Egészségre káros gőzök, füst-/ködképződés. Tűz esetén nevezett anyagok / anyagcsoportok felszabadulhatnak. Különleges védőfelszerelés: Tűzoltáskor viseljünk környezettől független légzőkészüléket. További adatok: Fennálló veszély az égő anyagtól és a kialakult tűz feltételeitől függ. Kontaminált oltóvizet a helyi hatósági előírásoknak megfelelően ártalmatlanítani kell O

144 Függelék TYFOROP EG - Biztonsági adatlap Átdolgozva: Nyomtatás: Termék: TYFOCOR LS készkeverék Oldal: 4/2 6. Óvintézkedések véletlen felszabadulásra Személyi óvintézkedések: Környezetvédelmi óvintézkedések: Eljárás tisztításra / felszedésre: 7. Kezelés és tárolás: Kezelés: Tűz- és robbanásvédelem: Tárolás: Nincs szükség különleges óvintézkedésre. Termékkel szennyezett vizet/oltószert gyűjtsük össze. Ügyeljünk arra, hogy előkezelés nélkül (biológiai tisztítóberendezés) ne kerüljön a környező vizekbe. A kiömlött anyagot itassuk fel és fedjük be sok homokkal, földdel vagy más elnyelő anyaggal; majd alaposan söpörjük össze. A keveréket töltsük tartályba vagy műanyag zsákba, majd ártalmatlanítsuk. Kis mennyiséget (fröccsenés) sok vízzel öblítsük le. Nagy mennyiség felgyülemlése esetén: terméket szivattyúzzuk le és ártalmatlanítsuk. Ha csővezetékbe vagy vizekbe nagyobb mennyiség kerül, azonnal értesítsük ez illetékes vízügyi hatóságot. Nincs szükség különleges óvintézkedésre. Nincs szükség különleges óvintézkedésre. A szert jól lezárt tartályban, száraz helyen tároljuk. A szert ne tároljuk horganyzott tartályban. 8. Veszélyhatár és személyi védőfelszerelés Személyi védőfelszerelés: Légzésvédelem: Ha gőzök/ aeroszolok szabadulhatnak fel, viseljünk légzőkészüléket. Kézvédelem: Viseljünk vegyi anyagnak ellenálló kesztyűt (EN 374). Ajánlott: Nitrilkaucsuk (NBR). Védelem: 6. Tartsuk be a gyártó vonatkozó használati utasítását. Szemvédelem: Védőszemüveg oldalvédővel (keretszemüveg) (EN 166) Általános óv-/ és higéniai intézkedések: Tartsuk be a vegyi anyagok kezelésére vonatkozó általános óvintézkedéseket. 9. Fizikai és kémiai tulajdonságok: Halmazállapot: folyékony Szín: vörösen fluoreszkáló Szag: termékspecifikus Jegesedés: kb. -25 C (ASTM D 1177) Dermedési hőmérséklet: kb. -31 C (DIN 51583) Forrási hőmérséklet: >100 C (ASTM D 1120) Lobbanáspont: nincs adat Alsó robbanáshatár: 2.6 térf. % (propilénglikol) Felső robbanáshatár: 12.6 térf. % (propilénglikol) Gyulladási hőmérséklet: nincs adat Gőznyomás (20 C): 20 mbar Sűrűség (20 C): kb g/cm 3 (DIN 51757) Oldhatóság vízben: jól oldódik Oldhatóság más ol.-ben: polár oldószerben jól oldódik PH érték (20 C): (ASTM D 1287) Viszkozitás (kinematikus, 20 C): kb. 5.0 mm 2 /s (DIN 51562) O

145 Függelék TYFOROP EG Biztonsági adatlap Átdolgozva: Nyomtatás: Termék: TYFOCOR LS Készkeverék Oldal: 4/3 10. Stabilitás és reakcióképesség Kerülendő anyagok: Veszélyes reakciók: Veszélyes bomlástermékek: Erős oxidánsok Tárolásra és kezelésre vonatkozó utasítások betartása esetén, termék nem lép veszélyes reakcióba más anyagokkal. Tárolásra és kezelésre vonatkozó utasítások betartása esetén nem szabadulnak fel veszélyes bomlástermékek. 11. Toxikológiai adatok: LD50/oral/patkány: >2000 mg/kg Primer bőrirritáció/házinyúl: Nem irritáló (OECD irányelv 404). Primer nyálkahártya irritáció/házinyúl: Nem irritáló (OECD irányelv 405). Kiegészítő utasítások: Terméket nem vizsgálták. A megállapítás a komponensek tulajdonságaiból következik. 12. Ökológiai adatok: Ökotoxicitás: Víztoxicitás: Perzisztencia és lebomlás: Halpusztulás: Leuciscus idus/lc50 (96 h): >100 mg/l Vízi gerinctelenek: EC50 (48 h): >100 mg/l Vízi növények: EC50 (72 h): >100 mg/l Mikroorganizmusok/hatás élesztett/elevenített iszapra: DEV-L2 >1000 mg/l. Kis mértékű koncentráció szakszerű bevezetése esetén megfelelő biológiai tisztítóberendezésbe nem várható zavar az elevenített iszap lebomlásban. Terméket nem vizsgálták. A megállapítás a komponensek tulajdonságaiból következik. Eliminációs adatok: Kísérleti módszer: OECD 301A (új változat) Elemzési módszer: DOC vétel Elimináció foka: > 70 % Értékelés: biológiailag könnyen lebomló termék 13. Ártalmatlanítási utasítások: TYFOCOR L Készkeveréket helyi előírásoknak megfelelően vezessük el, pl. megfelelő lerakóhelyre vagy megfelelő égető-berendezésbe. 100 l-nél kisebb mennyiség esetén lépjünk kapcsolatba a helyi városgazdálkodási ill. környezetvédelmi hatósággal. Szennyezett csomagolóanyag: 14. Szállítási adatok: Szállítási előírások értelmében nem veszélyes áru. (ADR RID ADNR IMDG/GGVSee ICAO/IATA) Szerrel nem érintkezett csomagolóanyag újra felhasználható. Nem tisztítható csomagolóanyagot szerhez hasonló módon kell ártalmatlanítani O

146 Függelék TYFOROP EG Biztonsági adatlap Átdolgozva: Nyomtatás: Termék: TYFOCOR LS készkeverék Oldal: 4/4 15. Előírások Európai Unió előírásai (jelölés) /Nemzeti előírások: Nem jelölésköteles Egyéb előírások: Vízveszélyességi besorolás: WGK 1: vizeket kis mértékben veszélyezteti (Németország, VwVwS ). 16. Egyéb adatok Az előző kiadáshoz képest megváltozott minden adatot vonatkozó bekezdés bal szélen elhelyezett függőleges vonallal jelöltünk. Ezzel régebbi kiadás érvényét veszti. Jelen biztonsági adatlap vegyi anyagok és készítmények használatához nélkülözhetetlen fizikai, biztonságtechnikai, toxikológiai és ökológiai adatokat közöl, továbbá javaslatot ad a biztonságos tárolásra, kezelésre és szállításra vonatkozóan. Jelen információ alkalmazásával, vagy az ismertetett termék használatával, alkalmazásával vagy feldolgozásával kapcsolatban felmerülő esetlege kárra nem vállalunk felelősséget. Fenti kijelentés nem érvényes, ha mi, törvényes képviselőnk vagy teljesítésnél igénybe vett társaink szándékosság vagy durva hanyagság esetén felelünk. Felelősségvállalás közvetett károkra kizárt. Fenti adatokat legjobb tudásunk és lelkiismeretünk szerint állítottuk össze és ismereteink jelenlegi szintjét tükrözik. Nem tartalmaznak termék tulajdonságaira vonatkozó garanciát. Adatlapot kiállító terület: AT Osztály, Tel.: ++49 (0) O 163

147 Függelék 11.3 Jegyzék Fedezze fel az új naprendszert! Oldal: 2/1 Jegyzék: Szolárhő effizient Kitöltő Alkalmazás Ivóvíz-melegítés Ivóvíz / térfűtés Ivóvíz / uszoda Ivóvíz / térfűtés / uszoda Ajánlati cím Kereszt-/Vezetéknév: Utca:: Ir./hely.: Telefon (magán): Telefon (munkahelyi): Objektum / beruházás Kivitelező Cég neve: Utca:: Ir./hely.: Telefon: Fax: Épület típusa Ir./hely. Családi ház Fennálló épület Ép. év Hotel/Panzió: egyágyas. kétágyas Új épület Ép.kezd. Többlakásos ház lakások száma Egyéb Sport-/Tornacsarnok zuhanyzók sz. Tető anyaga Cserép/Hullámcserép Hullámlemez Hódfarkú cserép Bádogfedél Szerelés Tetőszerkezetre Tetőszerkezetbe Szabad

148 Függelék /2 Jegyzék: Szolárhő Oldal: 2/2 Tetőfelület/kollektor tájolása Rendelkezésre álló tetőfelület: (a) m x (b) m c Tető dőlésszög: (c) fok Kérjük, a jobb oldali rajzon karikázza be a kollektor tájolásának várható eltérését a déli tengelytől. Tetőfelület vázlata kollektor mezőhöz (szükség esetén) Adatok melegvíz-melegítéshez Melegvíz személy ellátására Melegvízszükséglet / nap / személy: 30 liter (alacsony) 40 liter (középes) 60 liter (magas) Utánfűtés: olaj gáz áram biomassza távhő Vezetékhossz: Kollektor - szolár tároló (egyszerű hossz): m Melegvíz cirkulációs vezeték: Hossz: 10m 20m 30m napi menetidő: óra./nap Adatok fűtésrásegítéshez (Csak akkor töltsük ki, ha szolár fűtésrásegítéses térfűtést terveztek!) F Éves szükséglet térfűtéshez: kwh vagy fogyasztás liter olaj m 3 gáz 3 m fa kwh áram Felfűtendő lakóterület: m 2 Építési mód: 1995 előtt Hőszigetelési rendelet 95 Alacsonyenergiás ház jobb, mint alacsonyenergiás ház passzívház Fűtési idény: Kezdete (időpont): Vége (időpont): Fűtési teljesítmény: kw Előremenő hőm.: C Visszatérő hőm.: C Adatok uszodamelegítésre (Csak akkor töltsük ki, ha szolár uszodamelegítést terveztek!) Szabadtéri uszoda burkolattal utánfűtéssel Uszodacsarnok burkolattal utánfűtéssel Üzemelés kezdete Üzemelés vége Uszoda vízfelület: m 2 Szükséges hőmérséklet: C

149 Függelék 11.4 Átadás-átvételi jegyzőkönyv Szerviz jegyzőkönyv szolár berendezéshez A. Berendezés adatai Megbízási szám: Dátum: Tulajdonos/Üzemeltető Keresztnév: Vezetéknév: Cím: Tel.: Kivitelező cég Név: Cím: Bélyegző: Tel.: Kivitel Szolár berendezés típusa: Melegvíz előállítás Szolár fűtésrásegítés Uszoda Tetőtájolás: Kelet Délnyugat Délkelet Nyugat Dél Tető dőlésszög:... Cserép típusa: Kollektorok: Típus: Darabszám:. db FD: Kapcsolás: Párh.: Soros: Vegyes: Kollektorok statikus magassága: m Tároló: Típus: Űrtart.: l FD: Szabályzó: Típus:.. Fogyasztók száma:.. db Szolár tágulási tartály: Típus:... Méret:. l Előnyomás:. bar Hőcserélő: Típus: Teljesítmény:.. kw Hőmennyiségmérő: Típus: Szolár állomás: Típus: Teljesítmény: W FD:... Lefolyó ny.:.bar TWM: Csövek: Típus: Szigetelés: Típus DN: Légtelenítő: Tetőn: Légleválasztó alagsorban: Töltés: Kézi szivattyú: Töltőállomás:

150 Függelék Üzemi adatok Berendezés nyomása Átfolyási folyadékmennyiség Szivattyúfordulat fokozat Hőmérséklet beállítása ki/be Melegvíz maximális hőmérsékletének beállítása C Cirkuláció van bar K l/min Menetidő B. Üzembehelyezés IGEN NEM Megjegyzés 1. Kollektormező Kollektor érzékelő pozicionálásának ellenőrzése rendben Előre- és visszafolyás csatlakozó ellenőrzése rendben Előírásszerű légtelenítés van (Légtelenítőt légtelenítő csatlakoztatása után kell zárni.) Kollektormező viharbiztosan felszerelve 2. Tároló Érzékelők elrendezése rendben (ellenőrizhető), működés rendben Hidraulikus csatlakozó előre- és visszafolyás rendben Hőszigetelés rendben 3. Szolár állomás Hidraulikus csatlakozó előre- és visszafolyás rendben Elektromos csatlakozó rendben Biztonsági szelep leeresztő vezeték kaniszterben Szivattyú fokozat és átfolyási folyadékmennyiségmérő beállítva Visszacsapó szelep csatlakoztatva Berendezés légtelenítve és üzemi nyomás beállítva 4. Szabályzó Elektromos csatlakozó rendben Érzékelő és relé csatlakozás rendben Relé működése rendben Szabályzó beállítása rendben Utófűtés és fűtőkazán működése rendben 5. Tartozékok Vízkeverő szabályosan beépítve és működés rendben 3 utas szelep szabályosan beépítve és működés rendben Fagyálló közeg ellenőrizve

151 Függelék 6. Üzemeltetési utasítás Szabályzó kezelését elmagyarázták WTF felülvizsgálatra figyelmeztettek Berendezés rendszeres ellenőrzésére figyelmeztettek Felhívták a figyelmet arra, hogy szolár berendezés nyomáseséskor hőhordozó felületet fel kell tölteni (szükség esetben forduljunk szakemberhez) Hőhordozó folyadék koncentrációjának felülvizsgálatára figyelmeztettek (minimum 2 évente) Legkisebb értékek: Fagyvédelem: -25 C-ig, PH érték: 7 Üzembe helyezés magában foglalja a beállított értékek ellenőrzését, a tömítettség szemrevételezési ellenőrzését, továbbá szolár berendezés működésének vizsgálatát. Fűtőberendezés vizsgálatot Junkers nem végez. Fenti berendezést nevezett szempontok szerint ellenőrizték. Műszaki dokumentáció üzemeltető részére átadásra került, fenti berendezés biztonsági, kezelési és karbantartási utasaival üzemeltető tisztában van. Szerviztechnikus neve/service Center Dátum, szerviztechnikus aláírása Dátum, üzemeltető aláírása

152 Függelék 11.5 Karbantartási jegyzőkönyv Karbantartási jegyzőkönyv o.k. Tulajdonos /Üzemeltető Keresztnév: Vezetéknév: Cím: Kivitelező cég Név: Bélyegző: Cím: Szolár kollektor Típus: Darabszám: Kollektorok ellenőrizve Kollektor rögzítés ellenőrizve Tetőszigetelés szemrevételezéssel ellenőrizve Hőszigetelés szemrevételezéssel ellenőrizve Szolárkör Berendezésnyomás bar C-on előremeneti hőmérséklet Szolárkör szigetelés ellenőrizve Biztonsági szelep ellenőrizve Fagyvédelem C-ig ellenőrizve Szolárkör légtelenítve Térfogatáram ellenőrizve Visszacsapó szelep működik (ha van felszerelve) Szennyfogó kitisztítva (ha van felszerelve) Hőmennyiségmérő állás kw/h -től -ig terjedő időszakban Szolár tároló Típus: Űrtartalom: Idegenáram anód védőáram ma Idegenáram anód visszajelző láma zölden világít. Szabályzó Típus: Szivattyúműködés be/ki/automata üzemmódban ellenőrizve Szabályzóállás: üzemóra -tól -ig terjedő időszakban Hőérzékelő kijelző ellenőrizve Utánfűtés működésképes Előírt hőmérséklet betartva Termostatikus keverőszelep működik Dátum: Kivitelező cég aláírása:
