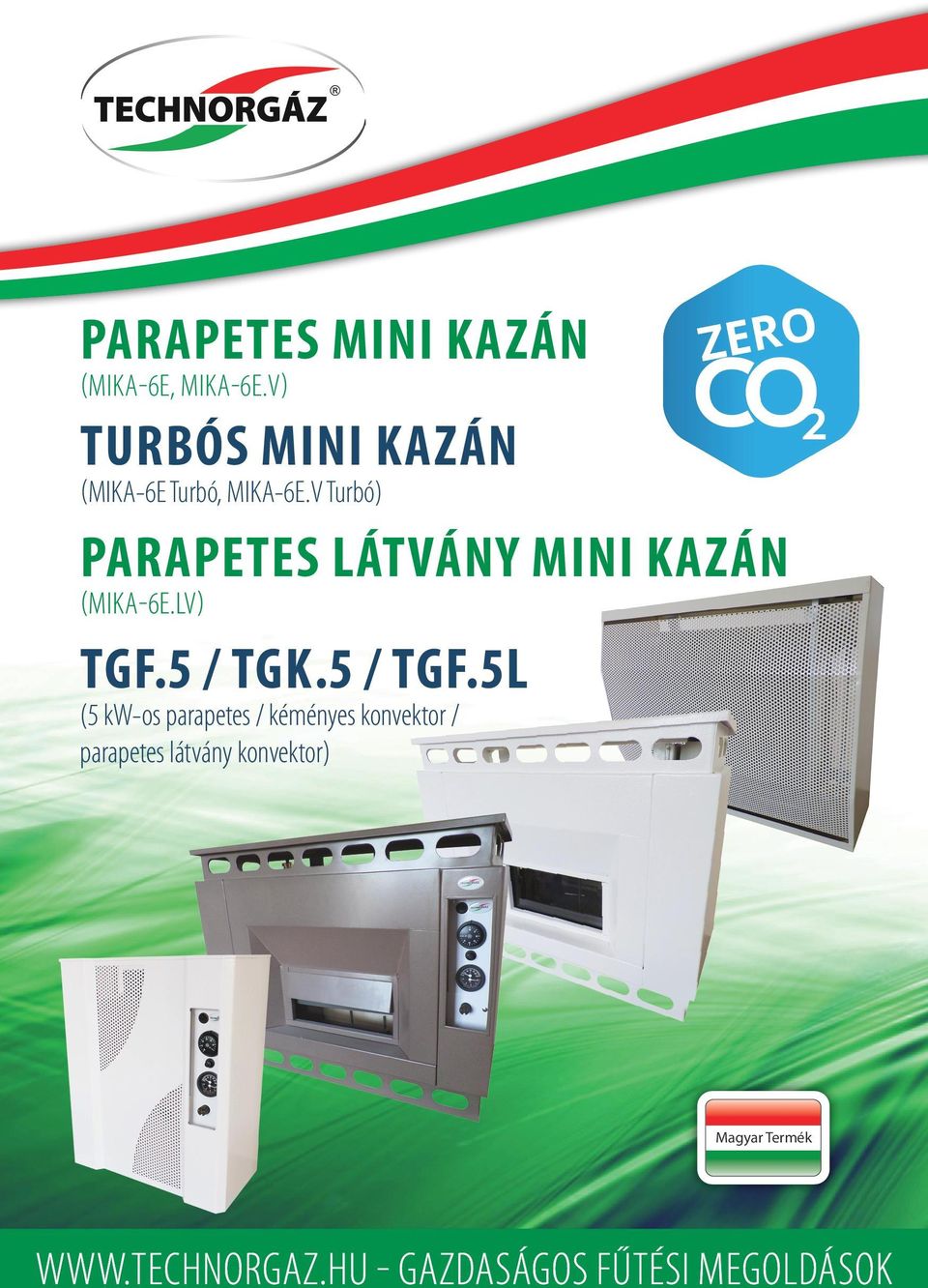

1 PARAPETES MINI KAZÁN (MIKA-6E, MIKA-6E.V) TURBÓS MINI KAZÁN (MIKA-6E Turbó, MIKA-6E.V Turbó) PARAPETES LÁTVÁNY MINI KAZÁN (MIKA-6E.LV) TGF.5 / TGK.5 / TGF.5L (5 kw-os parapetes / kéményes konvektor / parapetes látvány konvektor) Magyar Termék - GAZDASÁGOS FŰTÉSI MEGOLDÁSOK

2 MIKA-6E/MIKA-6E TURBÓ MAGYAR FEJLESZTÉS ÉS GYÁRTÁS ORSZÁGOS SZERVIZHÁLÓZATTAL! A MIKA-6E típusú készülékcsalád tagjai egyesítik magukban a konvektorok és a vizes központi fűtőkészülékek előnyeit. Beépítésükkel kémény használata nélkül kivitelezhető m 2 -es lakások vagy házak fűtéskorszerűsítése, melegvíz ellátása! FŐBB TULAJDONSÁGOK: Egy készülékre kw-nyi radiátor is ráterhelhető. Kis méret, magas hatásfok (90 % feletti). Kimenő füstgáz hőmérséklete o C, ellentétben a konvektorok o C-val szemben. 3,5 6,0 kw között szabályozható, az egyéni igényeknek megfelelően. Beépítve tartalmazza az összes szerelvényt: gázszelep, vízhőfok-és nyomásmérő óra, szivattyú, lefuvató szelep, automata légtelenítő (opcióként 1,5 literes membrános tágulási tartállyal). A radiátorokkal szerelt és szoba termosztáttal vezérelt központi fűtésű rendszer egyenletes meleget biztosít minden helyiségben 30 %-os energia megtakarítás mellett. A készülékek nem tartalmaznak fűtőtestet (kivétel a látvány mini kazán), hő leadásuk max. 0,5 kw, így a mini kazán mellé is szükséges radiátor felszerelése. Így egy jóval modernebb és gazdaságosabb központi fűtésrendszer alakítható ki. A MIKA-6E-nél a füstgáz a parapeten át távozik, míg a turbós változatnál a csőrendszeren keresztül ventillátoros rásegítéssel, így szakszerű beszerelés esetén egyik típusnál sem kell tartani füstgáz visszaáramlástól. Készülékeink felszereléséhez nem szükséges kéményseprői engedély beszerzése! Készülékeink hátsó fűtővíz és gáz kivezetéssel kerülnek kialakításra, így könnyen szerelhetőek alacsony szerelési magasság esetén is. Őrláng: A MIKA-6E és a MIKA-6E.V típusnál van fagyvédelmi szerepe, hiszen parapetes készülékről lévén szó az égőtér nyitott a kültér felé. Ezen okból kifolyólag is megtakarítás mutatható ki, hiszen a készülékek (konvektorok) számának csökkenésével az őrlángok száma is csökken. LEGFŐBB RÉSZEGYSÉGEK MIKA-6E / MIKA-6E.V: 1. Membrános tágulási tartály (opciós lehetőségként rendelhető a készülékhez Ft+áfa-s áron) 2. Automata légtelenítő 3. Váltószelep (csak a váltószelepes tipusnál) 4. Lefúvató szelep 5. Grundfos szivattyú FELSZERELÉS, RENDSZER KIÉPÍTÉS: 1. Főkapcsoló 2. Téli-nyári kapcsoló (Csak a váltószelepes típusnál) 3. Kazán termosztát 4. Piezzo gyújtó 5. Vízhőfok-és nyomásmérő óra 6. Gázszelep gomb 7. Gyújtóláng ellenőrző ablak Az elhelyezés és a felszerelés feltételeit az OTÉK (Országos Településrendezési és Építési Követelmények) és a 11/2013. (III. 21.) NGM rendelkezései szabályozzák. Amennyiben komplett gázcsőrendszer átalakítás (gázcső levágás) történik, a készülékhez kapcsolódó rendszerről műszaki tervet kell készíteni. A fűtési rendszert ezen jóváhagyott tervek alapján kell kivitelezni. A kivitelezés után MEO átadás is szükséges. A fentiektől eltérően, ha az átalakítás nem érinti a meglévő gázcsöveket, a füstgáz elvezetés módja ugyanaz (parapet) és azonos teljesítményű készülék (F 8.50) helyére kerül mini kazánunk, akkor elég egy bejelentési kötelezettség a Gázszolgáltató felé. (GMBSZ egyszerűsített készülékcsere) Készülékünk megfelel a án életbe lépő uniós jogszabályoknak! Az égéstermék elvezető hossza (parapet) 250 mm és 450 mm között szabályozható, aszerint, hogy milyen vastagságú falba kerül beszerelésre. A szélvédő rács a falon kívül a parapet cső végére kerül rögzítésre két sasszeggel. A radiátorok tervezésénél figyelembe kell venni, hogy nagyon kis víztérrel rendelkeznek, így minden esetben túl kell méretezni a rendszert (10-12 kw-nyi radiátor rá terhelhető a készülékre), ezzel is biztosítva a gazdaságos felfűtést. A rendszer kiépítésénél a gerincvezeték rézcső esetében min. 18-as, míg ötrétegű illetve szénacél cső esetében min. 20-as átmérőjű legyen. Célszerű légtelenítési pontok kialakítása is automata légtelenítőkkel! A vízáramlás biztosítása érdekében két radiátornak mindig üzemelnie kell! Függetlenül a radiátorok számától nem javasoljuk hőfokszabályozó szelepek (thermofejek) felszerelését a radiátorokra, mert bezavarhatják a készülék és a szoba termosztát működését! 2 3

3 MIKA-6E.LV LÁTVÁNY MINI KAZÁN A MIKA-6E Turbó készülék (6,5 cm-es furat) felszereléséhez nem szükséges épitési engedély. Bárhova felrakható, ahol teljesülnek a gázszolgáltató által előirtak! Új rendszer kiépítés esetén nem szükséges az ablak alá szerelni, mert nem igényel terheletlen falat. A készüléken található turbó cső a fal vastagságának megfelelően (falvastagság + 15 cm) méretre vágható! Minden esetben elzáró szerelvénnyel kell ellátni a fűtési előremenő és visszatérő vezetéket, hogy a készülék leválasztható legyen a rendszerről. Ha a mini kazánt lezárt radiátorok mellett üzemeltetik, az a készülék károsodását okozhatja, amire a garancia nem vonatkozik! Az első felfűtés megközelítőleg 1 óra. A lakás hőegyensúlya kb. 3-4 nap alatt áll be! A rendszert fagyálló folyadékkal ( C-ig) javasoljuk feltölteni, mert az ennek a hiányából eredő károkra (pl. kazán elfagyás) a garancia nem vonatkozik! Így egy esetleges fűtésleállás vagy gázkimaradás esetén sem kell tartani a rendszer károsodásától. A MIKA-6E.LV (parapetes látvány mini kazán) típus önmagában is fűt, 2 kw-ot ad le a helyiségben, 4 kw-ot vízoldali teljesítményben radiátorok által. Az áramlás stabilitását ventillátor biztositja! FŐBB TULAJDONSÁGOK: Beépítve tartalmazza az összes szerelvényt: gázszelep, vízhőfok-és nyomásmérő óra, szivattyú, lefuvató szelep, automata légtelenítő, biztonsági berendezések. Mivel a készülékhez opciós lehetőségként sem rendelhető tágulási tartály (nem fér el a készülékben), a rendszerbe kerüljön beépitésre egy min. 1,5-2,0 literes tartály. 3,5 6,0 kw között szabályozható, az egyéni igényeknek megfelelően Magas hatásfok - 93 % A mini-kazánt szobatermosztát vezérli a beállított hőfok szerint, teljesen automatikusan. A főégő ki-be kapcsolásával tartja a helyiség hőmérsékletét. (A helyiség-termosztát nem tartozéka a rendszernek, a fogyasztó által kerül kiválasztásra, fő követelménye, hogy V-on működtesse a rendszert). MELEGVÍZ-ELLÁTÁS: Mini cirkónk (MIKA-6E.V, MIKA-6E.V Turbó) váltószelepes verziói a fűtés mellett meleg víz ellátásra is alkalmasak. A készülék beépítve tartalmazza az összes kiegészítő szerelvényt (váltószelep, relé, stb.). A rendszer működéséhez szükséges egy indirekt tároló felszerelése is a fürdőszobába. Léteznek olyan típusok, amelyek elektromos fűtő betéttel is rendelkeznek, így elektromos bojlerként is használhatóak.értelemszerűen a váltószelep látja el a váltást a fűtés,- illetve a meleg víz funkció között az igényeknek megfelelően. MIKA-6E készülék család minden tagja beépítve tartalmazza a működéshez szükséges összes szerelvényt (szivattyú, lefúvató szelep, opciós lehetőségként tágulási tartály), ezért egy földelt 230 V 50 Hz hálózati feszültségű villamos csatlakozásra is szükség van a bekötéshez. (A készülék gyárilag tartalmazza az összes elektromos bekötést is, azok megbontását csak szakember végezheti.) 4 5

4 TGF.5/TGK.5/TGF.5L MAGYAR FEJLESZTÉS ÉS GYÁRTÁS ORSZÁGOS SZERVIZHÁLÓZATTAL! A TGK.5, TGF.5, TGF.5L típusú konvektoraink a FÉG konvektorok alapjaira épülő fűtőkészülékek, melyek hosszútávon biztosítják a gazdaságos és megbízható üzemelést. A TGF.5-ös zárt égésterű (helyiség légterétől függetlenül üzemel), míg a TGK.5-ös az égéshez szükséges levegőt a helyiség légteréből veszi, az égésterméket pedig a csatlakozó kéménybe továbbítja. TULAJDONSÁGOK: A hődob hosszú élettartamú, a hőmérsékletváltozásra nem pattog! A konvektor a beállított hőmérséklet fenntartásához a szoba hő veszteségét pótolja, ezért a gázfogyasztás a helyiség mindenkori hő veszteségének a függvénye. Égésbiztosítás: termo elektromos A parapetes típusnál (TGF.5) az égéstermék elvezető hossza 250 mm és 450 mm között szabályozható, aszerint, hogy milyen vastagságú falba kerül beszerelésre. KÉSZÜLÉK FELSZERELÉSE: Az elhelyezés és a felszerelés feltételeit az OTÉK (Országos Településrendezési és Építési Követelmények) és a 11/2013. (III. 21.) NGM rendelkezései szabályozzák. Az üzembe helyezést, éves karbantartást és a jótállási jegy érvényesítését csak és kizárólag a Technorgáz Energiaipari Kft által feljogosított, a szervizjegyzékben szereplő cégek ill. szakemberek végezhetik el. Acéllemezből készült zománcréteggel bevont hődob, a látvány típusnál (TGF.5L) kerámia ablakkal. 2,3-5,0 kw között szabályozható teljesítmény, Magas hatásfok (86 %) Előkeveréses égő: korrózióálló acéllemez, Burkolat: acéllemez porszórásos technológiával beégetve! Biztonság: Thermo elektromos égésbiztosítás Az Eurosit 630 / CR6 kombinált gázszelep 0,5-1,0 fokos eltérés esetén már bekapcsol! Hosszú élettartam / Megbízható működés, FÉG parapetre felszerelhető! Fehér, bézs, metál barna és fekete (látvány típus) színben rendelhető! Hőmérséklet szabályozó gomb: A hőmérséklet szabályozó gomb C közötti szabályozást tesz lehetővé. A levegő hőmérsékletét a készülék hő érzékelője veszi, mely a hátoldalán helyezkedik el, ezért a készülék elhelyezésétől függően a kívánt szobahőmérséklet eléréséhez szükség lehet korrekcióra (hőfok állító gomb állításával). N állásban csak a gyújtóláng ég, a főégő nem. Ez kb. 10 C-os hőfoknak felel meg. Ha ez alá csökken a hőmérséklet, a főégő ilyenkor is bekapcsol, ezen a hőfokon temperálva a helyiséget. A Technorgáz Kft az általa gyártott fűtőkészülékekre 24 hónap (1+1 ÉV) jótállást vállal, mely az üzembe helyezés napján kezdődik. Ennek feltétele az évenkénti egyszeri leigazolt - díjköteles - átvizsgálás! 6 7

5 Az Ön partnere: Levelezési cím: Budapest, Pf.: 143. Tel.: Gyártás, Kereskedelem: 06-30/ Szervíz, beüzemelés: 06-30/ Web:
