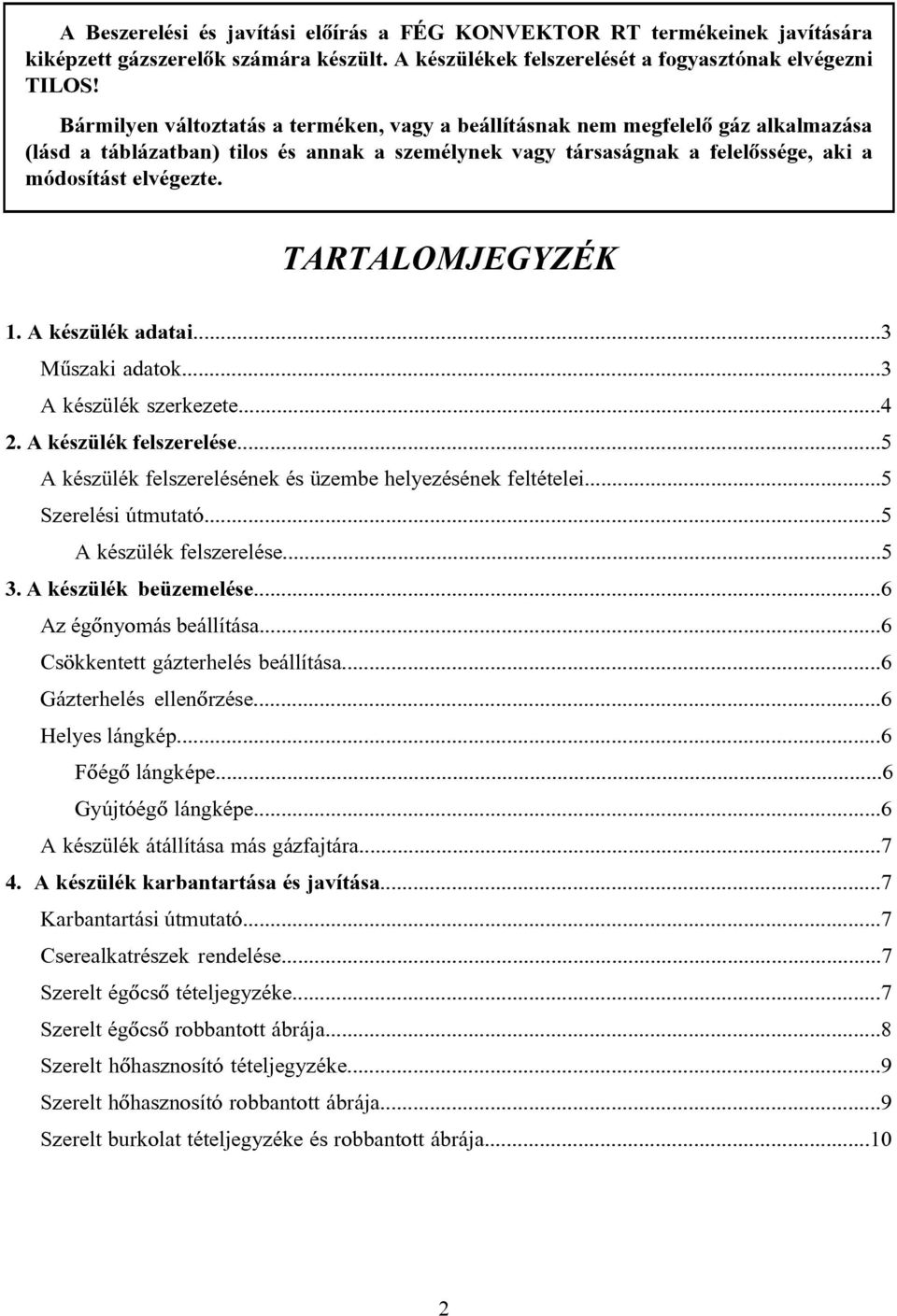

1 A Beszerelési és javítási elõírás a FÉG KONVEKTOR RT termékeinek javítására kiképzett gázszerelõk számára készült. A készülékek felszerelését a fogyasztónak elvégezni TILOS! Bármilyen változtatás a terméken, vagy a beállításnak nem megfelelõ gáz alkalmazása (lásd a táblázatban) tilos és annak a személynek vagy társaságnak a felelõssége, aki a módosítást elvégezte. TARTALOMJEGYZÉK 1. A készülék adatai...3 Mûszaki adatok...3 A készülék szerkezete A készülék felszerelése...5 A készülék felszerelésének és üzembe helyezésének feltételei...5 Szerelési útmutató...5 A készülék felszerelése A készülék beüzemelése...6 Az égõnyomás beállítása...6 Csökkentett gázterhelés beállítása...6 Gázterhelés ellenõrzése...6 Helyes lángkép...6 Fõégõ lángképe...6 Gyújtóégõ lángképe...6 A készülék átállítása más gázfajtára A készülék karbantartása és javítása...7 Karbantartási útmutató...7 Cserealkatrészek rendelése...7 Szerelt égõcsõ tételjegyzéke...7 Szerelt égõcsõ robbantott ábrája...8 Szerelt hõhasznosító tételjegyzéke...9 Szerelt hõhasznosító robbantott ábrája...9 Szerelt burkolat tételjegyzéke és robbantott ábrája

2 1. A készülék adatai Ezen útmutatóban szereplõ készülékek elsõsorban konyhák és fürdõszobák fûtésére készültek. Kéményes készülékek, melyek az égéshez szükséges levegõt a felállítási helyiség légterébõl veszik és az égésterméket a csatlakozó kéménybe továbbítják. A készülékeket jó hatásfok, gazdaságos energiafelhasználás, biztonságos mûködés, egyszerû üzemeltetés és karbantartás jellemzi. Ezen túlmenõen, az égéstermékek alacsony károsanyag-szintje miatt, a készülékek méltán nevezhetõk környezetbarátnak Mûszaki adatok A készülék méretei: magasság: 710 mm szélesség: 392 mm mélység: 183 mm tömeg: 16 kg gázcsatlakozás: 1/2" A készülék beszabályzási adatai: Gázfajta 3 Futoérték (kwh/m ) Csatlakozó nyomás (dapa) Névleges hoterhelés (kw) NO osztály x Névleges teljesítmény (kw) Hatásfok névleges terhelésen (%) Névleges égonyomás (dapa) o 3 Névleges gázterhelés 15 C-os (m /h) gázhomérséklet esetén (kg/h) Égonyomás csökkentett gázterhelésen (dapa) o 3 Csökkentett gázterhelés 15 C (m /h) gázhomérséklet esetén (kg/h) Fúvóka átméro (mm) Fúvóka jelölése Gyújtoégo fúvóka átméro (mm) Gyújtóégo fúvóka jelölése Fúvókatartó benyúlása L (mm) földgáz "H" 9, ,0 5 2, , ,16 1, ,4 barna 30 földgáz "S" 8, ,5 5 2, ,3 20 0,15 1, ,4 barna 30 PB-gáz 32, ,0 5 2, * 0,094 0, ,046 0,12 0, ,2 piros 30 *A nyomásszabályozó szabályozócsavart ütközésig jobbra forgatva kiiktatjuk (túlerõltetni tilos!). 3

3 CR 640 kombinált gázszelep jellemzõi: Hõmérséklet-szabályozó beállítható hõmérséklettartománya C Két szomszédos fokozat (számjegy) közötti különbség 3.3 C Visszakapcsolási hõmérsékletkülönbség a fûtött helyiség levegõjében mérve Égésbiztosító nyitási ideje Égésbiztosító zárási ideje Égésbiztosítás ± 0.5 C max.15 sec max.60 sec termoelektromos Az adatok 15 C gázhõmérsékletre, 1013 mbar légköri nyomásra és hõegyensúlyi állapotra vonatkoznak. Hideg indítás esetén a gázterhelési értékek a mûszaki adatokban megadottaknál 5 %- al nagyobbak lehetnek. A gázterhelés megengedett eltérése beszabályozáskor: +/- 2.5 %, ellenõrzéskor: +/- 5 %. A fúvóka elõtti nyomás (égõnyomás) megengedett eltérése, a gázszelep kimeneti nyomásmérõ csonkján mérve, +/- 10%. A megadott gázterhelés beállítása érdekében a fúvóka elõtti nyomás tûrésen belüli módosítása megengedett. PB-gáz esetén a gázterhelést csak ellenõrizni kell, mivel a gázterhelés a fúvóka által meghatározott. FIGYELMEZTETÉS: A megadottnál nagyobb gázterhelés beállítása következtében az égéstermékben mérgezõ szénmonoxid jelenhet meg. A csökkentett terhelés beszabályozásakor megengedett terhelés +/-5%, ellenõrzéskor +/-10% és PB-gáz esetén +/- 20%. A PB-gázzal üzemelõ készülékek beszabályozása, mivel használat közben a palackban lévõ gáz összetétele változik, tiszta butánnal történik. PB-gázzal ( 50%Bután és 50% Propán ) vizsgálva a gázterhelési értékek 5%-al nõnek. A készülék szerkezete : Hõhasznosító: Gázszelep: Gázégõ: Burkolat: Acéllemezbõl készül, felületét zománcréteg védi a korróziótól. A belsejében elégõ gáz hõenergiája döntõen a hõhasznosító felületén adódik át a környezetnek. Szabályozó kisautomatika nyomásszabályozóval, automatikus hõmérsékletszabályozóval, piezoelektromos gyújtóval és termoelektromos égésbiztosítóval. Atmoszférikus, elõkeveréses égõ. Anyaga zománcozott acéllemez kerámia betétekkel. A készüléknek esztétikus formát ad, véd a meleg hõhasznosító véletlen érintéstõl. Égéstermék áramlásbiztosító: A készülékbe van beépítve. Függetleníti a készüléket a kéményben jelentkezõ visszaáramlástól, torlódástól, túlzott huzattól. Anyaga zománcozott acéllemez. 4

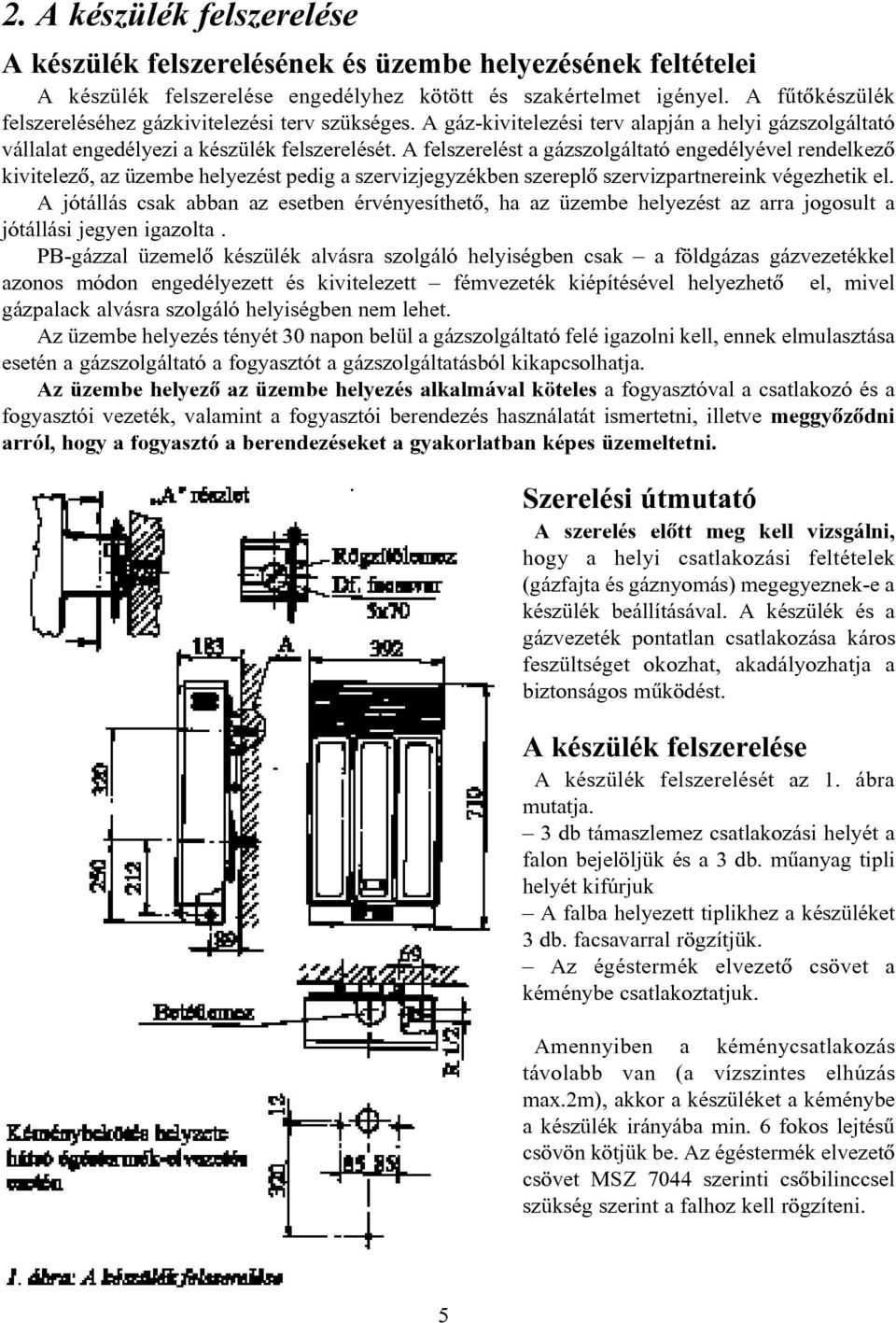

4 2. A készülék felszerelése A készülék felszerelésének és üzembe helyezésének feltételei A készülék felszerelése engedélyhez kötött és szakértelmet igényel. A fûtõkészülék felszereléséhez gázkivitelezési terv szükséges. A gáz-kivitelezési terv alapján a helyi gázszolgáltató vállalat engedélyezi a készülék felszerelését. A felszerelést a gázszolgáltató engedélyével rendelkezõ kivitelezõ, az üzembe helyezést pedig a szervizjegyzékben szereplõ szervizpartnereink végezhetik el. A jótállás csak abban az esetben érvényesíthetõ, ha az üzembe helyezést az arra jogosult a jótállási jegyen igazolta. PB-gázzal üzemelõ készülék alvásra szolgáló helyiségben csak a földgázas gázvezetékkel azonos módon engedélyezett és kivitelezett fémvezeték kiépítésével helyezhetõ el, mivel gázpalack alvásra szolgáló helyiségben nem lehet. Az üzembe helyezés tényét 30 napon belül a gázszolgáltató felé igazolni kell, ennek elmulasztása esetén a gázszolgáltató a fogyasztót a gázszolgáltatásból kikapcsolhatja. Az üzembe helyezõ az üzembe helyezés alkalmával köteles a fogyasztóval a csatlakozó és a fogyasztói vezeték, valamint a fogyasztói berendezés használatát ismertetni, illetve meggyõzõdni arról, hogy a fogyasztó a berendezéseket a gyakorlatban képes üzemeltetni. Szerelési útmutató A szerelés elõtt meg kell vizsgálni, hogy a helyi csatlakozási feltételek (gázfajta és gáznyomás) megegyeznek-e a készülék beállításával. A készülék és a gázvezeték pontatlan csatlakozása káros feszültséget okozhat, akadályozhatja a biztonságos mûködést. A készülék felszerelése A készülék felszerelését az 1. ábra mutatja. 3 db támaszlemez csatlakozási helyét a falon bejelöljük és a 3 db. mûanyag tipli helyét kifúrjuk A falba helyezett tiplikhez a készüléket 3 db. facsavarral rögzítjük. Az égéstermék elvezetõ csövet a kéménybe csatlakoztatjuk. Amennyiben a kéménycsatlakozás távolabb van (a vízszintes elhúzás max.2m), akkor a készüléket a kéménybe a készülék irányába min. 6 fokos lejtésû csövön kötjük be. Az égéstermék elvezetõ csövet MSZ 7044 szerinti csõbilinccsel szükség szerint a falhoz kell rögzíteni. 5

5 3. A készülék beüzemelése Égõnyomás beállítása A fûtõkészüléknek a hálózati gáznyomás ingadozásától független egyenletes terhelését a kombinált gázszelepbe (2.ábra ) épített nyomásszabályozó biztosítja. A hálózati gáznyomást a gázszelep bemenõ csatlakozása melletti mérõcsonkra (9) csatlakoztatott nyomásmérõn lehet ellenõrizni. A készülék égõnyomását (gázszelep utáni nyomás) csak a névleges vagy annál nagyobb csatlakozási gáznyomás esetén lehet beállítani. Átállítást az elõírtnál kisebb csatlakozási nyomás mellett végezni tilos! A szükséges égõnyomás beállítása egy állítócsavarral (8) történik. Ha a csavarás az óramutató járásával egyezõ irányú, az égõnyomás emelkedik. Ellentétes irányba történõ csavarás esetén az égõnyomás csökken. Az égõnyomás beállításának ellenõrzése a gázszelep kimenõ csatlakozása melletti nyomásmérõ csonkon (7) történik. A beállítás alatt biztosítani kell, hogy a készülék termosztát szelep teljesen nyitott legyen. Ehhez a hõmérsékletszabályozó gombot (4) a 7-es állásba kell forgatni, és szükség esetén a hõérzékelõ termosztátot (5) hideg vízbe helyezni. PB-gázas készülék esetén az állítócsavart ( 8) az óramutató járásával egyezõ irányban, kattanásig vagy ütközésig forgatva kiiktatjuk. Csökkentett gázterhelés beállítása A hõmérsékletszabályozó gombot (4) az N állásból indulva addig forgatjuk, hogy a készülék éppen bekapcsoljon (kattanó hang). Az égõnyomást ellenõrizzük és szükség esetén a takarékfojtó csavarral (a 6-os zárólap kipattintása után) beállítjuk. Gázterhelés ellenõrzése A lakás gázmérõjének segítségével a gázterhelés ellenõrizhetõ. A mûszaki adatokban megadott értékek hõegyensúlyi állapotra vonatkoznak, hideg készülék estén a gázterhelési értékek 1,05-dal kell szorozni. Helyes lángkép Fõégõ lángképe Jó beállítással a láng a gázégõ felett kék belsõ maggal és elmosódott kék külsõ lángburokkal rendelkezik, és helyenként vöröses árnyalatú. A PB-gázzal üzemelõ égõ lángképén, különösen a palack kiürülése elõtt, sárga lángcsúcsok megjelenése lehetséges. Gyújtóégõ lángképe 6 3. ábra : Gyújtóégo lángképe

6 A készülékek átállítása más gázfajtákra Készülék más gázfajtára történõ átállítását csak szakember végezheti, a mûszaki adatokban elõírt, ellenõrzött gázáteresztõ képességû gyári fúvóka, gyújtóégõ fúvóka és takarékfojtó csavar cserével. Az átállítás során a készülék égõnyomását és csökkentett gázterhelésését be kell állítani, valamint a gázterhelést és a lángképet ellenõrizni kell. A kombinált gázszelep az adott gázfajtára gyárilag beszabályozott. Helyszíni utánállítást (terhelésmódosítást) követõen a takarékfojtó csavar tömörségét ellenõrizni kell. 4. A készülék karbantartása és javítása Karbantartási útmutató A karbantartás, tisztítás terjedjen ki: piezogyújtóra és gyújtóvezetékre, gyújtólángcsõre, és égésbiztosítóra, fúvókára, fõégõre és szerelvényeire, a készülék felületeire, gáztömörségre, gázterhelésre, lángképre és égéstermék elvezetõ járatokra. Cserealkatrészek rendelése Gázzal közvetlenül érintkezõ alkatrészeket, rajzszám alapján, csak a szervizhálózati címjegyzékben megtalálható szakemberek ill. vállalkozások rendelhetnek. Szerelt égõcsõ tételjegyzéke: Tsz: Rajzszám: Megnevezés Szerelt szelep Teljes szerelvénytartó lemez Teljes égõcsõ Teljes összekötõcsõ Szerelt fúvókatartó FgØ Szerelt fúvókatartó PBØ Szerelt gyújtóégõ Df.kh.lemezcsavar ST4.20x13.00 MSZ 10107:C-C152-B-Z Tömítõgyûrû Csõcsavar Gyújtótartó Gyújtólángcsõ Csatlakozó csavar Tömítõgyûrû Hollandi anya Égõcsõtartó Biztosítóláng csavar Termoelem L=320 hajlított Szorítóhüvely 7 Tsz: Rajzszám: Megnevezés: Távtartó Lapos alátét M4 MSZ 2201:140HV Hgf.horny.csavar M5x16 B MSZ KGST 2653: Hatlapú csavaranya M5 ISO 4032: Lapos alátét M5 MSZ 2201:140 HV Menetvédõ 1" Hatlapú csavaranya M4 ISO 4032: Menettömítõ lakk LOCTITE Teljes bekötõcsõ

7 8

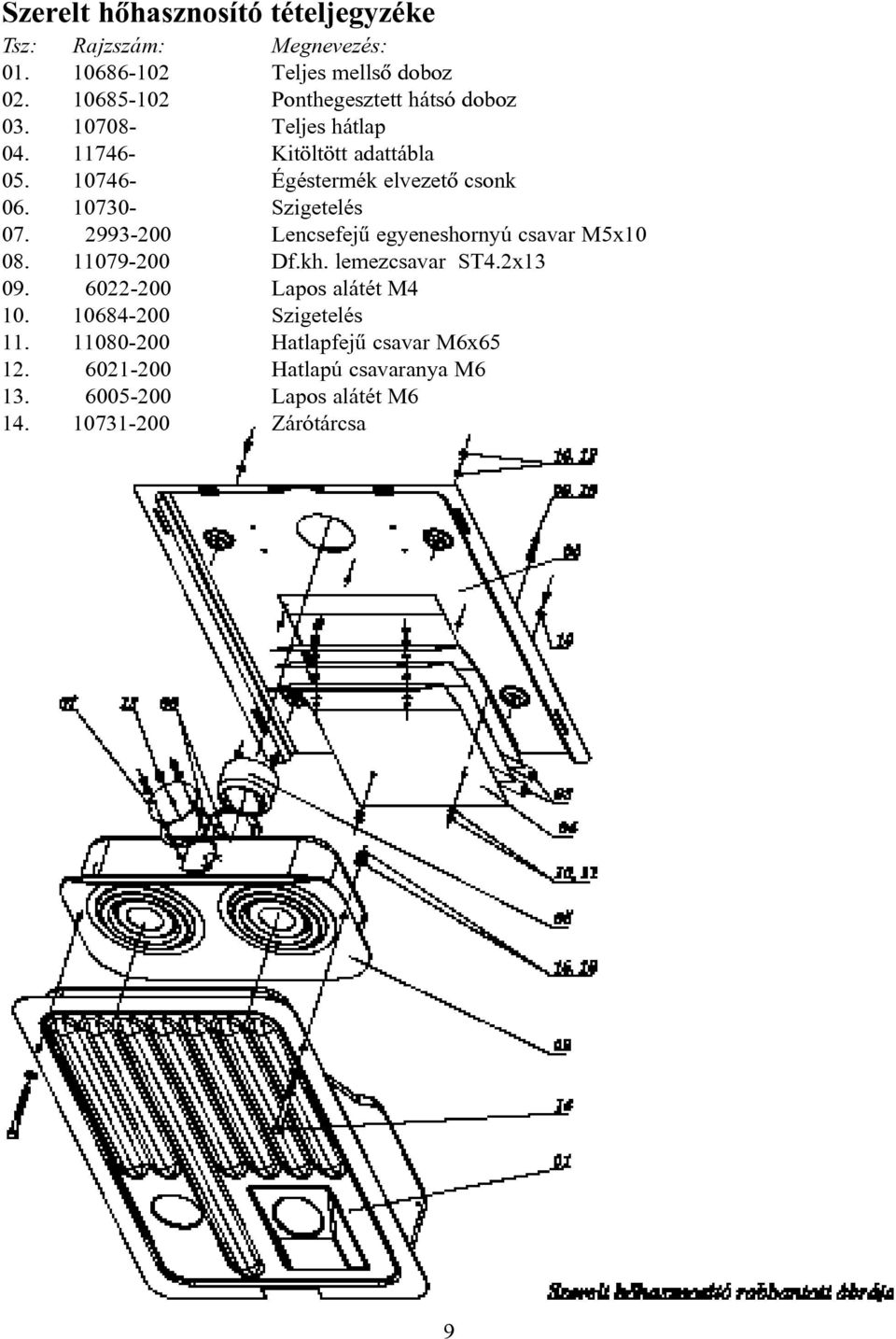

8 Szerelt hõhasznosító tételjegyzéke Tsz: Rajzszám: Megnevezés: Teljes mellsõ doboz Ponthegesztett hátsó doboz Teljes hátlap Kitöltött adattábla Égéstermék elvezetõ csonk Szigetelés Lencsefejû egyeneshornyú csavar M5x Df.kh. lemezcsavar ST4.2x Lapos alátét M Szigetelés Hatlapfejû csavar M6x Hatlapú csavaranya M Lapos alátét M Zárótárcsa 9

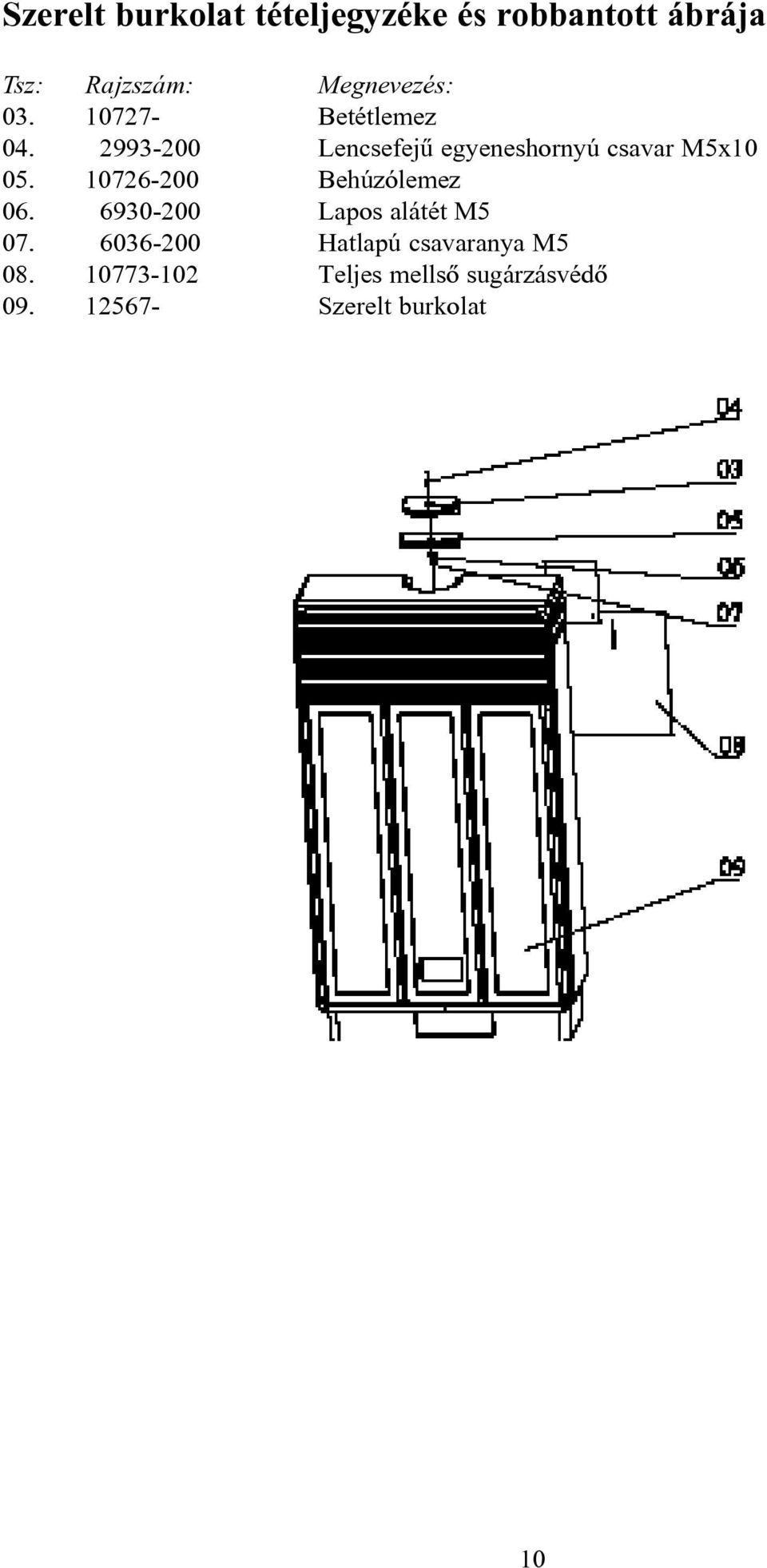

9 Szerelt burkolat tételjegyzéke és robbantott ábrája Tsz: Rajzszám: Megnevezés: Betétlemez Lencsefejû egyeneshornyú csavar M5x Behúzólemez Lapos alátét M Hatlapú csavaranya M Teljes mellsõ sugárzásvédõ Szerelt burkolat 10

10 Jegyzet 11
