1 BESZERELÉSI ÉS JAVÍTÁSI EL ÍRÁS A FÉG KONVEKTOR ZRT. által gyártott Beáta 2, 3, 4 és 5.1 küls fali f készülékek BESZERELÉSI ÉS JAVÍTÁSI el írásában leírtak kizárólag megfelel képesítéssel rendelkez gázszerel k részére készültek A készülékek felszerelését a fogyasztónak elvégeznie T I L O S! FÉG K ONVEKTORGYÁRTÓ Z ÁRTKÖR EN M KÖD R ÉSZVÉNYTÁRSASÁG 2364 Ócsa Kiss J. utca Magyarország

2 TARTALOMJEGYZÉK TARTALOMJEGYZÉK A KÉSZÜLÉK ADATAI...3 szaki adatok...3 A készülékek méretei:...3 A készülékek beszabályozási adatai:...3 A készülékek szervizalkatrészei:...3 A készülék szerkezete...4 Tartozékok A KÉSZÜLÉK FELSZERELÉSE...5 A készülék felszerelésének és üzembe helyezésének feltételei...5 Szerelési útmutató A KÉSZÜLÉK BEÜZEMELÉSE...7 Ég nyomás beállítása...7 CR 640 gázszelep esetében:...7 EUROSIT 630 gázszelep esetében...7 Csökkentett gázterhelés beállítása...7 CR 640 gázszelep esetében:...7 EUROSIT 630 gázszelep esetében:...7 Gázterhelés ellen rzése:...8 Helyes lángkép...8 ég lángképe...8 Gyújtóég lángképe...8 Az üzembe helyezési eljárás leírása:...8 Üzembe helyezés során elvégzend feladatok:...8 A készülék átállítása más gázfajtára A KÉSZÜLÉK KARBANTARTÁSA...9 Karbantartási el írás CSEREALKATRÉSZEK RENDELÉSE...9 Szerelt burkolat ábrája és tételjegyzéke:...9 hasznosító robbantott ábrája és tételjegyzéke:...10 Szerelt ég cs robbantott ábrája és tételjegyzéke:...11 Gázszelepen cserélhet egységek...11 Megfelel ségi nyilatkozat, tanúsítvány

3 1. A KÉSZÜLÉK ADATAI szaki adatok A gyártási számban W jelet tartalmazó készülékekhez A Beáta gázf készülékeket jó hatásfok, gazdaságos energiafelhasználás, biztonságos m ködés, alacsony égéstermék károsanyag szint, egyszer üzemeltetés és karbantartás jellemzi. Jelen el írásban szerepl valamennyi adat gáztechnikai normál állapotra van vonatkoztatva, azaz 15 C mérsékletre és 1013,25 mbar légköri nyomásra. A készülékek méretei: Típus Beáta 2 Beáta 3 Beáta 4 Beáta 5.1 Szerkezeti kialakítás zárt égéster, küls fali Magasság (mm) Szélesség (mm) Mélység (mm) Tömeg (kg) Gázcsatlakozás G ½ G ½ G ½ G ½ A f készüléket a helyiség h veszteségének számítása alapján meghatározott teljesítményszükséglet szerint kell kiválasztani, figyelembe véve a leh lt helyiség felf tésére vonatkozó igényeket is. A régi f készülék cseréjekor az addig szerzett tapasztalatok alapján is meghatározó a szükséges teljesítmény. A készülékek beszabályozási adatai: Készülék típusa Beata 2 Beata 3 Beata 4 Beata 5.1 Földgáz Földgáz Földgáz Földgáz Gázfajta PB. gáz PB. gáz PB. gáz PB. gáz H S H S H S H S érték kwh/m 3 9,4 8,1 32,2 9,4 8,1 32,2 9,4 8,1 32,2 9,4 8,1 32,2 Csatlakozási. nyomás dapa Névleges h terhelés kw 2,1 2 1,9 3,3 3,3 3,3 4,2 3,9 4,2 4,9 4,9 4,8 Névleges teljesítmény kw 2 1,9 1, ,8 3,5 3,9 4,4 4,5 4,4 Hatásfok névleges terhelésen % 93, , ,7 90, Névleges ég nyomás dapa ,8* 9,1 9 29,8* ,8* 7,2 8,2 29,5* Névleges gázterhelés 15 C-os m 3 /h 0,23 0,247 0,0597 0,4 0,41 0,103 0,45 0,48 0,131 0,52 0,61 0,149 gázh mérséklet esetén kg/h 0,15 0,26 0,33 0,38 Ég nyomás csökkentett gázterheléshez da/pa 1,9 1,9 4,8 1,4 1,4 4,8 1,4 1,4 4,7 1,15 1,3 4,8 Csökkentett gázterhelés 15 -os m 3 /h 0,09 0,098 0,024 0,1 0,16 0,04 0,18 0,19 0,052 0,21 0,24 0,06 gázh mérséklet esetén kg/h 0,06 0,1 0,13 0,15 Fúvóka Ø mm 1,3 1,4 0,7 1,7 1,9 0,9 1,9 2,1 1,05 2,2 2,4 1,1 Fúvóka jelölése Gyújtóég fúvóka Ø mm 0,4 0,4 0,2 0,4 0,4 0,2 0,4 0,4 0,2 0,4 0,4 0,2 Gyújtóég el tétfúvóka Ø mm 0,6 0,6-0,6 0,6-0,6 0,6-0,6 0,6 - * A nyomásszabályozó szabályzócsavart ütközésig jobbra forgatva kiiktatjuk (túler ltetni tilos!) A készülékek szervizalkatrészei: Beáta 2 Beáta 3 Beáta 4 Beáta 5.1 Megnevezés EAN-kód: Megnevezés EAN-kód: Megnevezés EAN-kód: Megnevezés EAN-kód: Fúvóka Ø=0,7 mm Fúvóka Ø=0,9 mm Fúvóka Ø=1,05 mm Fúvóka Ø=1,1 mm Fúvóka Ø=1,3 mm Fúvóka Ø=1,7 mm Fúvóka Ø=1,9 mm Fúvóka Ø=2,2 mm Fúvóka Ø=1,4 mm Fúvóka Ø=1,9 mm Fúvóka Ø=2,1 mm Fúvóka Ø=2,4 mm Fúvókatartó Fúvókatartó Fúvókatartó Fúvókatartó Szerelvénytartó lemez Szerelvénytartó lemez Szerelvénytartó lemez Szerelvénytartó lemez Teljes ég cs Teljes ég cs Teljes ég cs Teljes ég cs A csökkentett terhelés beszabályozásakor megengedett eltérés +/-5 %, ellen rzéskor +/- 10% és Pb-gáz esetén +/- 20 %. A Pb-gázzal üzemel készülékek beszabályozása, mivel használat közben a palackban lév gáz összetétele változik, tiszta butánnal történik. Pb-gázzal (50% Bután 50% Propán) vizsgálva a gázterhelési értékek 5%-al nek. 3

4 FIGYELMEZTETÉS: A megadottnál nagyobb gázterhelés beállítása következtében az égéstermékben mérgez szénmonoxid jelenik meg. Hideg indítás esetén a gázterhelési értékek a m szaki adatokban megadottnál 5 %-al nagyobbak. A gázterhelés megengedett eltérése beszabályozáskor +/- 2,5%, ellen rzéskor +/- 5 %. Pb gáz esetén a gázterhelést csak ellen rizni kell, mivel a gázterhelés a fúvóka által meghatározott. A fúvóka el tti nyomás (ég nyomás) megengedett eltérése a gázszelep kimeneti nyomásmér csonkján mérve +/- 5%. A megadott gázterhelés beállítása érdekében megengedett a fúvóka el tti nyomás t résen belüli módosítása. A készülék szerkezete hasznosító: acéllemezb l készül, felületét zománcréteg védi a korróziótól. A belsejében elég gáz h energiája dönt en a h hasznosító felületén adódik át a környezetnek. Gázszelep: CR640 vagy EUROSIT szabályozó kisautomatika, amely el van látva nyomásszabályozóval, automatikus h mérsékletszabályozóval, piezoelektromos gyújtóval és, termoelektromos égésbiztosítóval, csökkentett gázterhelést szabályzó folytócsavarral. Gázég : atmoszférikus, el keveréses, injektoros kivitel Worgas ég. Anyaga rozsdamentes acéllemez. Burkolat: A készüléknek esztétikus formát ad, véd a meleg h hasznosító véletlen érintését l. Fali szerelvény: A falra szerelhet készülékek tartozéka. A friss leveg t a gázég höz, az égésterméket pedig a szabadba vezeti. Speciális kialakításával a készülék biztos m ködését garantálja. Anyaga zománcozott acéllemez. Tartozékok Beszerelési és javítási el írás Üzemeltetési és használati el írás konvektorokhoz Jótállási jegy Szervizhálózati címjegyzék 1 db. Összeköt elem, 1 db. M5 anya 1 db. M6x70 domborúfej tövigmenetes facsavar, 3 db. 12-es m anyag tipli, 3 db. 6x60 domborúfej facsavar, 3 db. M5x12 csavar, 1 db. Tömít gy, Fali szerelvénnyel külön dobozban: o 3 db M4x8 csavar, o 2 db M6 hatlapú anya, o 3 db M4,8x13 domborúfej kf. Lemezcsavar o 3 db. M4 anya, o 2 db. M6x18 domborúfej tövigmenetes facsavar 4

5 2. A KÉSZÜLÉK FELSZERELÉSE A készülék felszerelésének és üzembe helyezésének feltételei A készülék felszerelése engedélyhez kötött és szakértelmet igényel. A f készülék felszereléséhez gázkivitelezési terv szükséges. A gáz-kivitelezési terv alapján a helyi Gázszolgáltató Vállalat engedélyezi a készülék felszerelését. A felszerelést a Gázszolgáltató engedélyével rendelkez kivitelez, az üzembe helyezést pedig a szervizjegyzékben szerepl szervízpartnerek végezhetik el. A jótállás csak abban az esetben érvényesíthet, ha az üzembe helyezést az arra jogosult a jótállási jegyen igazolta és az üzembe helyezési szelvényt a gyártónak megküldte. PB-gázzal üzemel készülék alvásra szolgáló helyiségben csak -a földgázas gázvezetékkel azonos módon engedélyeztetett és kivitelezett- fémvezeték kiépítésével helyezhet el, mivel gázpalack alvásra szolgáló helyiségben nem lehet. Az üzembe helyezés tényét 30 napon belül a gázszolgáltató felé igazolni kell, ennek elmulasztása esetén a gázszolgáltató a fogyasztót a gázszolgáltatásból kikapcsolhatja. Az üzembe helyez az üzembe helyezés alkalmával köteles a fogyasztóval a csatlakozó és a fogyasztói vezeték, valamint a fogyasztói berendezés használatát ismertetni, illetve meggy dni arról, hogy a fogyasztó a berendezéseket a gyakorlatban képes üzemeltetni. Szerelési útmutató Jelmagyarázat: Tsz. Megnevezés 1. Leveg bevezet cs 2. Égéstermék kivezet cs 3. Készülék tartó lemez 4. Cs bilincs 5. Összeköt elem 6. Rács tartó 7. Szélfogó rács 8. Gázkonvektor 9. Tömít gy mm Típus A B C D E F Beáta Beáta Beáta ,5 Beáta

6 1. A leveg bevezet cs (A) és az égéstermék kivezet cs (B) hosszát a falvastagság szerint, a következ képpen kell alakítani: A leveg bevezet cs hossza = falvastagság + 60 mm (átmér je 122 mm) Az égéstermék kivezet cs hossza = falvastagság mm (átmér je 72 mm) Figyelem! A csöveket a kivágott lyukak nélküli cs végeken kell rövidíteni! 2. A készülék tartó lemez (C) körvonalait a falra kell rajzolni, és ki kell jelölni a felcsavarozáshoz szükséges furatok és a faliátvezet helyét FIGYELEM! A készülék minimum 700 mm magas parapet magasságnál szerelhet. A falvastagság maximum 600 mm lehet a vakolattal együtt. A Készülék tartó lemez alsó élének a padlótól való távolsága pedig legalább 60 mm legyen! A készüléktartó lemez alsó élét vízmértékkel kell vízszintbe állítani, mert különben fennáll annak a veszélye, hogy a készüléket ferdén szereljük fel. 3. A már bejelölt helyen (a faliátvezet nél) át kell törni a falat, és létrehozni egy mm-es hengeres nyílást, valamint ki kell fúrni a 3 db 12 mm átmér furatot a m anyag tiplik részére. (Figyelem! Az épület f falainak, illetve tartópilléreinek megbontásához statikus terv szükséges! Ez általában nem vonatkozik ablak alatti falrészekre.) 4. A leveg bevezet cs be (A) be kell illeszteni az égéstermék kivezet csövet (B), úgy hogy azokon az 5 mm-es furatok felül legyenek. Ezután a két cs re rá kell helyezni a rács tartót (F) - ábra szerinti helyzetben, és 1 db M4 x 8 -as csavarral és 1 db M4-es anyával a három alkatrészt össze kell csavarozni. A leveg bevezet csövet, a csavartól 120 -ra jobbra és balra található furatoknál a rács tartóhoz kell rögzíteni 2 db M4x8-as csavarral és 2 db M4-es anyával. Ezt követ en a szerelvényt a nyílásba kell illeszteni, és a szerelvény és a fal közti rést gondosan be kell tömni 3:1 arányban kevert homok-cement habarccsal. Ha lehetséges, az épületen kívülr l is helyre kell állítani a vakolatot. 5. Be kell helyezni a m anyag tipliket a furatokba, és a készülék tartó lemezt 3 db 6 x 60 mm-es facsavarral fel kell csavarozni. 6. A leveg bevezet cs re rá kell er síteni a cs bilincset (D) 2 db M6 x 18-as csavarral és 2 db anyával úgy, hogy az szorosan illeszkedjen a készülék tartó lemezhez, és a leveg bevezet cs 5 mm-re álljon ki, a cs bilincshez képest. A készülék tartó lemezbe be kell illeszteni az összeköt elemet (E) 1 db M6 x 70-es csavarral. 7. A készülék végleges felszerelése el tt szerelési próbát kell végezni: A f készülék alsó részét (burkolat nélkül) be kell akasztani a készülék tartó lemezbe (1. sz. ábra), majd a falhoz kell közelíteni úgy, hogy az égéstermék elvezet cs (B) rácsússzon a készülék hátsó h hasznosítóján található égéstermék elvezet csonkra. Ha nem sikerült a csonkra rácsúsztatni az égéstermék elvezet csövet, akkor a készüléket oldal irányban úgy kell elmozdítani, hogy a két alkatrész a készülék függ leges helyzetbe állításakor könnyedén összecsússzon. 8. Ha a szerelési próba sikerült, a f készülék hátsó falára (CH) fel kell tenni a tömít gy t (I). Ezt követ en a 7. pontban leírtak szerint kell eljárni: A f készülék alsó részét be kell akasztani a készülék tartó lemezbe, majd a falhoz kell közelíteni úgy, hogy az égéstermék elvezet cs rácsússzon a f készülék hátsó falán található cs csatlakozásra. A cs bilincsen (D) a csavarokat meg kell húzni, majd össze kell csavarozzuk az összeköt elemet (E) a készülékkel. 9. A rács tartó (F) peremére 2 db M4,8 x 13-as lemezcsavarral fel kell csavarozni a szélvéd rácsot (G). 10. Be kell kötni a gázvezetéket. 11. Fel kell rakni a készülékre a burkolatot. A bekötési magasság: L= 65 mm 6

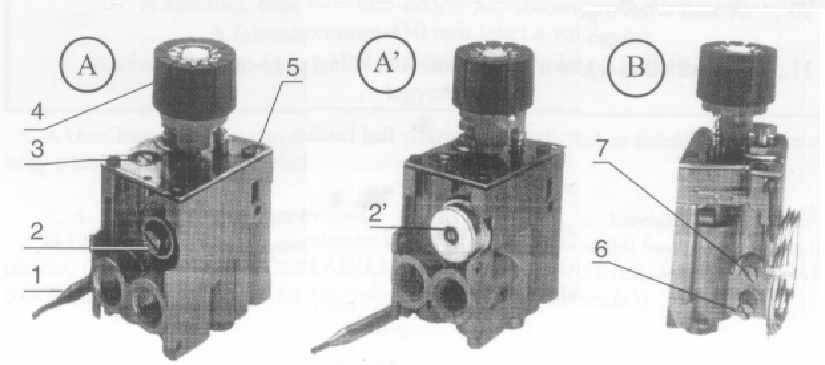

7 3. A KÉSZÜLÉK BEÜZEMELÉSE Ég nyomás beállítása CR 640 gázszelep esetében: A f készüléknek a hálózati gáznyomás ingadozásától független, egyenletes terhelését 5 a kombinált gázszelepbe épített nyomásszabályzó biztosítja. A hálózati gáznyomást a gázszelep bemeneti csatlakozása melletti mér csonkra (1) csatlakoztatott gumitöml s nyomásmér n lehet ellen rizni. A készülék ég nyomását (gázszelep utáni nyomás) csak a névleges vagy annál nagyobb 6 csatlakozási gáznyomás esetén lehet beállítani. ÁTÁLLÍTÁST CSÖKKENT CSATLAKOZÁSI NYOMÁS MELLETT VÉGEZNI TILOS! 4 A szükséges ég nyomás beállítása egy állítócsavarral (2) történik Ha a csavarás az 2 óramutató járásával egyez irányú, az ég nyomás emelkedik. Ellentétes irányba történ csavarás esetén az ég nyomás csökken. 3 Az ég nyomás beállításának ellen rzése a gázszelep kimen csatlakozása melletti nyomásmér csonkon (3) lehetséges. A beállítás vagy ellen rzés alatt biztosítani kell, hogy a készülék termosztát szelepe teljesen nyitva legyen. Ehhez a h mérsékletszabályozó gombot (4) a 7-es állásba kell forgatni, és szükség esetén a h érzékel termosztátot (5) hideg vízbe kell helyezni. PB-gázas készülék esetén az állítócsavart (2) az óramutató járásával egyez irányba, kattanásig vagy ütközésig forgatva kiiktatjuk. A csökkentett gázterhelés ellen rzésekor vagy szabályzásakor az ég nyomás beszabályozása után a fokszabályozót "N" helyzetbe állítjuk, majd óvatosan, a kattanásig nyitjuk, szükség esetén a "6" jel ablak alatti fojtócsavarral a beállítást elvégezzük. EUROSIT 630 gázszelep esetében A f készüléknek a hálózati gáznyomás ingadozásától független, egyenletes terhelését a kombinált gázszelepbe épített nyomásszabályzó biztosítja. A hálózati gáznyomást a gázszelep 6-os számmal jelölt mér csonkra csatlakoztatott gumitöml s nyomásmér n lehet ellen rizni. A készülék ég nyomását (gázszelep utáni nyomás) csak a névleges vagy annál nagyobb csatlakozási gáznyomás esetén lehet beállítani. ÁTÁLLÍTÁST CSÖKKENT CSATLAKOZÁSI NYOMÁS MELLETT VÉGEZNI TILOS! A szükséges ég nyomás beállítása a 2-es számmal jelölt állítócsavarral történik. Ha a csavarás az óramutató járásával egyez irányú, az ég nyomás emelkedik. Ellentétes irányba történ csavarás esetén az ég nyomás csökken. Az ég nyomás beállításának ellen rzése a 7-es számmal jelölt nyomásmér csonkon lehetséges. A beállítás alatt biztosítani kell, hogy a készülék termosztát szelepe teljesen nyitva legyen. Ehhez a h mérsékletszabályozó gombot (4-es számú) a 7-es állásba kell forgatni és szükség esetén a h érzékel termosztátot (1-es számú) hideg vízbe kell helyezni. PB-gázas készülék esetén az állítócsavart (2) az óramutató járásával egyez irányba kattanásig forgatjuk. Ügyeljünk arra, hogy a nyomásszabályozón lev kb. 0,2 mm furat tiszta legyen, ellenkez esetben a nyomásszabályozó m ködése bizonytalan. Csökkentett gázterhelés beállítása CR 640 gázszelep esetében: A h mérsékletszabályozó gombot (4) az N alapállásból indulva addig forgatjuk, hogy a készülék még épp kapcsoljon be (kattanó hang). Az ég nyomást ellen rizzük és szükség esetén a takarékfojtó csavarral (a 6-os zárólap kipattintása után) beállítjuk. EUROSIT 630 gázszelep esetében: A h mérsékletszabályozó gombot alapállásból indulva addig forgatjuk, hogy a készülék még éppen ne kapcsoljon ki (kattanó hang). Ebben a helyzetben a 3-as számú szabályzócsavar óramutató járásával ellentétes irányú elfordításával növeljük, ellenkez irányú elfordításával pedig csökkentjük a terhelést. 7 1

8 Gázterhelés ellen rzése: A lakás gázmér jének segítségével a gázterhelés ellen rizhet. A m szaki adatokban megadott értékek egyensúlyi állapotra vonatkoznak, hideg készülék esetén a gázterhelési értékeket 1,05-el kell szorozni. Helyes lángkép ég lángképe Jó beállítással és fúvókával a láng teljesen kék; határozott kék bels mag és elmosódott kék küls rész. Pb-gáz lángképén különösen a palack kiürülése el tt sárga lángcsúcsok megjelenése lehetséges. Gyújtóég lángképe A beszabályzott gyújtóláng a termoelem csúcsát 8-10 mm-es hosszban kell, hogy melegítse. EUROSIT 630-as gázszelep esetében az 5-ös számú szabályzócsavarral állítjuk be. Az óramutató járásával megegyez irányban csökkentjük, ellentétes irányban pedig növeljük. Az üzembe helyezési eljárás leírása: Az üzeme helyezés el tt ellen rizni kell: A gázkészülék rendelkezi-e az EU tagországok által bejelentett és az Európai Bizottság által bejegyzett szervezet közrem ködésével kiadott magyar nyelv megfelel ség-tanúsítással, kiépített, nyomáspróbázott, hatóságilag engedélyezett gázellátó rendszert, a gázf készülék igényének megfelel nyomással és cs keresztmetszettel, az égéstermék elvezet rendszer kéménysepr i szakvéleményének meglétét, köd képes frissleveg ellátó rendszer meglétét, különös tekintettel a kéményes és kémény nélküli készülékek üzembe helyezése esetén, tárolós vízmelegít esetén a vízoldali biztonsági szelep meglétét, Ezek közül bármelyik hiányában az üzembe helyezést csak a megrendel (ügyfél) felel sségére a rendszerre vonatkoztatott garancia megszüntetése mellett lehet elvégezni, de az emberi életre és vagyonra való mindennem kockázat nélkül, valamint írásos formában jegyz könyvben kell rögzíteni és a megrendel vel (ügyféllel) igazoltatni. Üzembe helyezés során elvégzend feladatok: Gázkészülék küls -bels tömörség ellen rzése A teljes és csökkentett terhelés ellen rzése a gépkönyvben megtalálható adatokhoz és szükség szerint beállítása Különféle biztonsági elemek és érzékel k tesztelése ( vízoldali nyomáshatároló biztonsági szelep, égéstermék visszaáramlás érzékel és vízoldali h mérséklet korlátozó) A tágulási vizek szabad és el írás szerinti elvezetésének ellen rzése A h fokszabályozó m ködésének ellen rzése és szükség szerinti beállítása, Az üzemeltet kioktatása, dokumentálása Üzembe helyezési szelvény kiállítása és megrendel vel igazoltatása Jótállásai jegy kitöltése, érvényesítése, megrendel vel történ igazoltatása és megrendel nek történ átadása A munkahelyr l a göngyöleget az objektum kijelölt gy jt helyére kell szállítani. Az üzembe helyezés során, minden olyan eseményt, amely a továbbiakban a biztonságos üzemeltetést károsan befolyásolhatja vagy nem kielégít m ködést eredményezhet azt jegyz könyvben rögzíteni kell. Továbbá minden olyan esetben, amikor az üzembe helyezés elmarad, azt munkalapon vagy jegyz könyven rögzíteni kell. A készülék átállítása más gázfajtára A készülék más gázfajtára történ átállítását csak szakember végezheti, a m szaki adatokban el írt, ellen rzött gázátereszt képesség gyári fúvóka, gyújtóég fúvóka és takarékfojtó csavar cseréjével. Az átállítás során a készülék ég nyomását és csökkentett gázterhelését be kell állítani, valamint a gázterhelést és a lángképet ellen rizni kell. A kombinált gázszelep az adott gázfajára gyárilag beszabályozott. Helyszíni utánállítást (terhelésmódosítást) követ en a takarékfojtó csavar tömörségét ellen rizni kell. 8

9 4. A KÉSZÜLÉK KARBANTARTÁSA Karbantartási el írás Az ellen rzés, karbantartás, tisztítás terjedjen ki: - piezzogyújtó és gyújtóvezetéke, - gyújtólángcs, gyújtóég és égésbiztosító, - fúvóka és ég cs alkatrészeire és szerelvényeire, - a készülék felületeire, - gáztömörségre, gázterhelésre, lángképre, - égéstermék elvezet járatokra. 5. CSEREALKATRÉSZEK RENDELÉSE Szerelt burkolat ábrája és tételjegyzéke: T.sz. EAN kód Megnevezés Típus T.sz. EAN kód Megnevezés Típus B B Szerelt burkolat B Szerelt burkolat B2 T.sz. EAN kód Megnevezés Típus T.sz. EAN kód Megnevezés Típus Hátfal I. B Sugárzásvéd B Hátfal II. B Ablak lemez B Hátfal III. B Tükör B Hátfal IV. B Tömít gy B Zárólemez B2-5 9

10 T.sz. EAN kód Megnevezés T.sz. EAN kód Megnevezés Szélvéd kosár Kivezet cs I Szélvéd tartó Helyez lemez I Bevezet cs Szerelt szorítóbilincs hasznosító robbantott ábrája és tételjegyzéke: T.sz. EAN kód Megnevezés Típus B B4 Ponthegesztett h hasznositó B B Tömítés B Ablak lemez B Ablaktömítés B Oldaltömítés I. B Zárólemez I. B2-4 10

11 Szerelt ég cs robbantott ábrája és tételjegyzéke: T.sz. EAN kód Megnevezés Típus Megjegyzés T.sz. EAN kód Megnevezés Típus Megjegyzés B Termoelem B M10x1,750 mm Szigetelt elektróda B Teljes ég cs vezeték B B Tömít gy B2-5 Ø B Biztosítóláng csavar B2-5 FÉG Szerelvénytartó lemez B Szorítóhüvely B2-5 FÉG Beköt cs B Hollandi anya B Összeköt cs B Csatlakozó csavar B B5 Ø Fúvókatartó B B4 Ø1, Termosztát B2-5 FÉG Fg.H B3 Ø1, Szigetelés B B2 Ø1, Ablakszigetelés B2-5 fúvóka B5 Ø1, Ablaküveg B B4 Ø1, Ablak lemez B2-5 PB B3 Ø1, Gyújtóég fúvóka B2-5 Fg B2 Ø0, Gyújtóég fúvóka B2-5 PB Gyújtólángég B SIT Szigetelt elektróda B CR6 Gázszelep B2-5 FÉG Gyújtóég tömítés B Gyújtólángcs B2-5 Gázszelepen cserélhet egységek EAN-kód Megnevezés EAN-kód Megnevezés Termosztát Piezzo gyújtó Mágnesbetét PB. Szerelt szelep Takarékfolytó csavar O gy Fg. 11

12 Megfelel ségi nyilatkozat, tanúsítvány 1. Megfelel ségi nyilatkozat, tanúsítvány kiállítója: 2. Gyártó: FÉG K ONVEKTORGYÁRTÓ Z RT FÉG K ONVEKTORGYÁRTÓ Z RT Min ségbiztosítási F osztály 2364 Ócsa, Kiss János u Termék szabatos megnevezése (rendeltetése): Beata 2, 3, 4 és 5.1 típusú gázf készülék föld- vagy PB-gázra 4. Mennyiség: 1db 5. Tömeg és (vagy) méret: 15/16/23/30 kg 6. Gyártás id pontja: 7. Forgalmazható (felhasználható): 3 éven belül 8. Termékazonosítás: a. Gyártási szám: b. Taric code: Szállítási, raktározási el írások: Fedett helyen, függ leges helyzetben, 2 szintben tárolható. 10. Csomagolás: Hullámpapírlemez dobozban, mozgásmentesít betétekkel. 11. A termék lényeges tulajdonságai (szabatos m szaki adatokkal, mérési eredményekkel): 2/3/3,9/4,5kW teljesítmény föld- H/S gázra, vagy PB-gázra alkalmas egyedi gázf készülék CR640 típusú kombinált szeleppel ellátva. Min sítés, osztályba sorolás: Hatásfok osztály: I. osztályú min ség 1 (legjobb) 12. A termék min ségének ellen rzésére alkalmazott vizsgálati módszerek: EN 613 és ISO 9001: A termék következ hatályos jogszabályoknak felel meg: 9/2000. (II. 16.) BM rendelettel módosított 35/1996. (XII. 29.) BM rendelet; évi XLII. Törvény; 81/2003 (XII. 10.) GKM rendelet;111/2003. (VII. 29) Korm.rendelet; PTk; 79/1997 (XII.31.) IKIM rendelet; 11/2004 (II.13.) GKM rendelet; 8/2003 (II.19.) GKM rendelet; 11/1985 (VI.22) ÉVM-IpM-KM-MÉM-BkM rendelet; 8/2002 (II.16.) Gm rendelet; 21/1998.(IV.17.) IKIM rendelet; évi LVI. Törvény; 72/2005(IV.21.) Korm.rendelettel módosított 151/2003.(IX.22) korm.rendelet; évi CLV törvény; 2/1984.(III.10.) BkM-IpM rendelet; évi X. törvény; 67/199(XII.15.) GM rendelettel módosított 22/1998 (IV.17.) IKIM rendelet. 14. Használati, kezelési el írás: A mellékelt Üzemeltetési és használati el írás szerint. 15. Egyéb adatok: 16. Min ségi bizonyítvány kiállítója: Felel s kiadó: F É G K ONVEKTORGYÁRTÓ ZRT aláírás, bélyegz 12
