LWZ LWZ. Nagy hatékonyságú levegő-víz hibrid hőszivattyúk E.V.I. technológiával (levegő-víz-geotermikus hőszivattyú-együttes rendszerű kialakítással)

Átírás

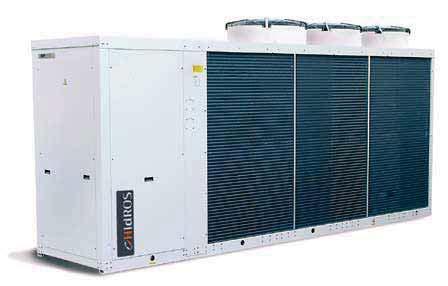

1 Nagy hatékonyságú levegő-víz hibrid hőszivattyúk E.V.I. technológiával (levegő-víz-geotermikus hőszivattyú-együttes rendszerű kialakítással) E.V.I..O.P. 4,1 nagy hatékonyságú E.V.I. kompresszorral szerelt hibrid hőszivattyú sorozat elsősorban felületi fűtéshez és padlófűtés rendszerekhez vagy olyan alkalmazásokhoz, ahol fűtés-üzemmódban a legnagyobb hatékonyságra van szükség. berendezések fűtés-üzemmódban működnek a legoptimálisabban, akár 65 hőmérsékletű vizet is elő tudnak állítani és akár -20 környezeti hőmérsékleten is üzemelhetnek. egység kétcsöves változatban és négycsöves SW6 változatban is kapható. Mindkét változat használati melegvíz előállítására is képes, a egység egy külső háromjáratú szelep aktiválásával, az SW6 változat pedig a rendszertől függetlenül működő, külön használati melegvíz előállítására szolgáló hidraulikus körrel. Valamennyi modell alaptartozéka a hidegvíz előállítását lehetővé tevő váltószelep. z hőszivattyúkban két forrásoldali hőcserélő (egy léghűtéses lamellás és egy vízhűtéses lemezes), teszik lehetővé, hogy a berendezés minden környezeti hőmérséklet mellett maximális hatásfokkal üzemeljen. Így biztosítható, hogy minden külső hőmérsékleten a legjobb hatásfok legyen elérhető. Így a OP felülmúl minden standard levegő-víz hőszivattyút. MÁS VÁLTOZTOK kétcsöves standard változat váltószeleppel /SW6 négycsöves, hűtési/fűtési víz és a HMV, két független hidraulikus körrel történő előállítására alkalmas egység FŐ OPIÓS TRTOZÉKOK DSSE: Elektronikus lágyindító INSE: RS 485 soros interfész kártya KVG: Rezgéscsillapító gumi gépláb KVM: Rugós rezgéscsillapító REV: Elpárologtató fagymentesítő fűtése RES: Fagymentesítő kiegészítő fűtés LS00: Zajcsillapított változat MML: Hűtőköri nyomásmérő műszerek PRL: Távirányító panel R: seppvíztálca leolvasztó fűtéssel V2M0: kétjáratú modulációs szeleppel a forrásoldali vízfogyasztás mérséklésére (4-20 m, 0-10 V) VSLI: Szívóoldal mágnesszelepe VTEE: Elektronikus termosztatikus szelep VEE: Nagy hatékonyságú E.. ventilátorok 62

2 WWZ - WWZ/SW6 modellek Fűtőteljesítmény (EN14511) (1) Összes felvett teljesítmény (EN14511) (1) Teljesítmény együttható (OP) (EN14511) (1) Fűtőteljesítmény (EN14511) (2) Összes felvett teljesítmény (EN14511) (2) Teljesítmény együttható (OP) (EN14511) (2) Vízszállítás (2) Fűtőteljesítmény (EN14511) (3) Összes felvett teljesítmény (EN14511) (3) Teljesítmény együttható (OP) (EN14511) (3) Fűtőteljesítmény (EN14511) (4) Összes felvett teljesítmény (EN14511) (4) Teljesítmény együttható (OP) (EN14511) (4) Vízszállítás (4) Hűtőteljesítmény (EN14511) (5) Összes felvett teljesítmény (EN14511) (5) Energiahatékonysági mutató (EER) (EN14511) (5) Hűtőteljesítmény (EN14511) (6) Összes felvett teljesítmény (EN14511) (6) Energiahatékonysági mutató (EER) (EN14511) (6) Elektromos hálózat Maximális üzemi áramfelvétel Indítási áramfelvétel Indítási áramfelvétel lágyindítóval (opciós tartozék) Kompresszorok Kültéri egység zajteljesítmény szintje (7) Kültéri egység zajnyomás szintje (8) kw 26,5 37,4 52,0 74,7 89,4 106,3 kw 6,4 8,4 11,8 18,1 22,0 26,2 W/W 4,1 4,5 4,4 4,1 4,1 4,1 kw 21,1 29,7 43,5 59,0 75,0 86,3 kw 6,1 7,9 11,2 17,0 21,2 25,0 W/W 3,5 3,8 3,9 3,5 3,5 3,5 l/h kw 26,9 35,9 53,7 71,9 92,3 106,2 kw 9,4 12,0 17,8 25,0 31,5 35,3 W/W 2,9 3,0 3,0 2,9 2,9 3,0 kw 21,5 29,7 44,6 59,0 77,2 86,4 kw 8,1 11,2 16,5 23,5 29,7 33,2 W/W 2,7 2,7 2,7 2,5 2,6 2,6 l/h kw 30,9 42,2 57,8 84,4 93,2 117,0 kw 8,1 10,8 15,2 23,6 27,0 33,2 W/W 3,8 3,9 3,8 3,6 3,5 3,5 kw 22,9 30,4 42,4 61,8 75,0 90,2 kw 7,1 9,5 13,3 21,4 26,4 31,1 W/W 3,2 3,2 3,2 2,9 2,8 2,9 V/Ph/Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 20,9 25,8 39,2 55,0 62,0 76,9 101,6 129,6 119,9 158,8 202,3 242,9 61,9 78,7 80,2 106,9 135,5 164,2 db. Scroll 1 E.V.I. 1 E.V.I. 2 E.V.I. 2 E.V.I. 2 E.V.I. 2 E.V.I. d () d () ÜZEMELÉSI HTÁRÉRTÉKEK 70 Melegvíz hőmérséklete ( ) Környezeti hőmérséklet ( ) teljesítményértékek a következő működési feltételek között érvényesek: (1)Fűtés: Környezeti hőmérséklet 7 szárazhőmérséklet, 6 nedveshőmérséklet, vízhőfok 30/35. forrásoldali hőcserélő nem aktív! (2)Fűtés: Környezeti hőmérséklet -7 szárazhőmérséklet, 6 nedveshőmérséklet, vízhőfok 30/350. forrásoldali hőcserélő aktív! (Folyadék hőmérséklete 10/7 ) (3) Fűtés: Környezeti hőmérséklet -7 szárazhőmérséklet, 6 nedveshőmérséklet, vízhőfok 50/55. forrásoldali hőcserélő nem aktív! (4) Fűtés: Környezeti hőmérséklet -7 szárazhőmérséklet, -8 nedveshőmérséklet, vízhőfok 50/55. forrásoldali hőcserélő aktív! (Folyadék hőmérséklete 10/7 ) (5) Hűtés: Környezeti hőmérséklet 35, vízhőfok 23/18. forrásoldali hőcserélő nem aktív! (6) Hűtés: Környezeti hőmérséklet 35, vízhőfok 12/7. forrásoldali hőcserélő nem aktív! (7)Zajteljesítmény szint az ISO 9614 szerint. (8) Zajnyomás szint az ISO 9614 szerint, az egységtől 10 m távolságra, szabadtérben, Q = 2 iránytényező mellett mérve. 63

3 LPKERET ÉS URKOLT nagyobb korrózióállóság és az agreszszív környezetben is megvalósítható üzemeltetés érdekében, minden egység tűzihorganyzott acéllemezből és szinterezéssel készül. z önhordó alapkeret külső burkolata levehető panelekből áll. Minden csavar és szegecs anyaga rozsdamentes acél. z egység színe RL HŰTŐKÖR z egységekhez R407 hűtőközeget használunk. hűtőkör nemzetközileg elismert, első osztályú, kiváló minőségű összetevők felhasználásával készül, a forrasztásokról szóló ISO 97/23-nak megfelelő forrasztási eljárásokkal. hűtőkörhöz tartozó elemek: nézőüveg, szárítószűrő, két külső nyomás kiegyenlítéses expanziós szelep (egy a hűtés-üzemmódhoz egy a fűtés-üzemmódhoz), négyjáratú váltószelep, egyjáratú szelep, folyadékgyűjtő tartály, Schrader szelepek a karbantartáshoz, túlnyomásvédelmi egység (a PED szabályozás szerint). berendezésben ISI316 anyagminőségű rozsdamentes acélból készült hőcserélő található, amely expanziós szeleppel a hűtőközeg gőz befecskendezésére szolgál. KOMPRESSZOR nagy hatékonyságú scroll típusú kompresszorok, sajátos scroll kialakításúak, ami alacsony környezeti hőmérséklet mellett javítja a hűtési folyamat hatásfokát. Minden modellnél kiegészítő hőcserélő (utóhűtő) található, amely kiegészítő expanziós szeleppel, hűtőközeg gőz befecskendezésével a kompresszor teljesítményét és hatásfokát növeli. lapjában véve minden, az egységekben alkalmazott scroll kompresszor hasonló egy közbenső hűtéssel rendelkező kétfokozatú kompresszorhoz. második fokozatban a kompresszor a kondenzált hűtőfolyadék egy részét elvonja és egy expanziós szelepen keresztül egy utóhűtőként működő hőcserélőbe nyomja. Ezután a felhevített hűtőközeg gőz a scroll kompresszorba injektálódik. utóhűtéssel megnő a párolgás teljesítménye. Minél nagyobb a kondenzátor és az elpárologtató nyomása közötti hányados, annál előnyösebb az E.V.I. rendszer más kompresszoros technológiákhoz képest kompresszorok karterfűtéssel, a motor tekercselésébe épített, túlmelegedés ellen védő hőkapcsolóval vannak ellátva és a légáramtól való elkülönítés érdekében külön rekeszben vannak elhelyezve. Ha a kompresszor készenléti (stand-by) állapotban van, a karterfűtés mindig üzemel. kompresszor karbantartása az egység előlapján keresztül lehetséges. Ez lehetővé teszi a kompresszor felülvizsgálatát az egység működése közben is. FORRÁSKÉNT KÖRNYEZETI LEVEGŐT HSZNÁLÓ FORRÁSOLDLI HŐSERÉLŐ környezeti levegőt használó forrásoldali hőcserélő 3/8 névleges átmérőjű vörösréz csövek és 0,1 mm vastagságú alumínium lamellák felhasználásával készül. csövek a hőátadási tényező növelése érdekében, szorosan illeszkednek a lamellákban. z ilyen kialakítású kondenzátorok alacsony levegőoldali nyomásveszteséget garantálnak és alacsony fordulatszámú, így kis zajkibocsátású ventilátorok használatát teszik lehetővé. kondenzátor igény esetén fém védőszűrővel egészíthető ki. FORRÁSKÉNT VIZET HSZNÁLÓ FORRÁS- OLDLI HŐSERÉLŐ vizet használó forrásoldali hőcserélő keményforrasszal forrasztott, ISI 316 rozsdamentes acéllemezekkel készül. z ilyen típusú hőcserélők használatával az egység szükséges hűtőközeg-töltetének mértéke, így a hőcserélők mérete is nagymértékben csökkenthető a hagyományos csőköteges hőcserélőkhöz képest. forrásként vizet használó hőcserélők rugalmas, zártcellás szigetelőanyaggal vannak szigetelve és fagyvédelmi fűtéssel is felszerelhetők. Minden hőcserélő fagyvédelmet ellátó hőmérséklet-érzékelővel van felszerelve a kilépő oldalon. VENTILÁTOROK z axiális típusú, áramvonalas alumínium lapátokkal felszerelt, statikailag és dinamikailag kiegyensúlyozott ventilátorok az EN szabványnak megfelelő, ventilátorokra vonatkozó teljes biztonsági védelemmel rendelkeznek. z egység keretén helyezkednek el, vibrációcsillapító gumival szerelve. Minden villanymotor 6 pólusú, (fordulatszám kb. 900 percenként). villanymotorok közvetlen meghajtással csatlakoznak a ventilátorhoz és beépített túlmelegedés-védelemmel rendelkeznek. FELHSZNÁLÓ OLDLI HŐSERÉLŐ felhasználó oldali hőcserélő keményforrasszal forrasztott, ISI 316 rozsdamentes acéllemezekkel készült. z ilyen típusú hőcserélők használatával az egység szükséges hűtőközeg-töltetének mértéke, így a hőcserélők mérete is nagymértékben csökkenthető a hagyományos csőköteges hőcserélőkhöz képest. felhasználó oldali hőcserélő rugalmas zártcellás szigetelőanyaggal van szigetelve és fagyvédelmi fűtéssel van felszerelve a kilépő oldalon. Minden hőcserélő fagyvédelmet ellátó hőmérséklet-érzékelővel is fel van szerelve. ELEKTROMOS KPSOLÓTÁL z elektromos kapcsolótábla az elektromágneses összeférhetőségre vonatkozó EGK 73/23 és 89/336 normák szerint készül. kapcsolótáblához az egység előlapjának eltávolításával lehet hozzáférni. Minden berendezés alaptartozéka, a kompresszort védő fázissorrend relé (csak háromfázisú változatnál), amely nem engedi elindulni a kompresszort, ha a hálózati feszültség fázissorrendje nem megfelelő (a scroll kompresszorok károsodhatnak, ha ellentétes irányban forognak). következő elemek szintén az alapkészülék tartozékai: főkapcsoló, a szivattyúk és ventilátorok túlmelegedés elleni védelmére szolgáló hőkapcsolók, a kompresszorok biztosítékai, a vezérlőáramkör reléi, a kompresszorok, ventilátorok és szivattyúk kontaktorai. kapcsolótáblán feszültségmentes csatlakozók is találhatók az ON-OFF funkcióhoz (ki/bekapcsolás), nyári / téli üzemmód váltáshoz (csak hőszivattyúknál) és általános riasztás működtetéséhez. MIKROPROESSZOROK Minden egység alaptartozéka a mikroprocesszoros vezérlő egység, amely a vízhőmérsékletet, a leolvasztást, a kompresszorok időzítését és automatikus indítási sorrendjét (több kompresszor esetén), valamint a riasztások alaphelyzetbe állítását szabályozza. vezérlő panel kijelzőjén az üzemállapotot jelző ikonok láthatók. mikroprocesszor automatikus leolvasztásra, (alacsony környezeti hőmérséklet 64

4 melletti üzemelés esetén) és a nyári/téli üzemmód közötti váltásra van beállítva. vezérlőegység sokféle forrás elektromos fűtőelemek, napkollektorok, stb. valamint a váltószelep és a háztartási melegvíz szivattyújának vezérlésére képes. Igény szerint a mikroprocesszor csatlakoztatható a távirányíthatóságot és felügyeletet lehetővé tevő MS rendszerhez, a MODUS protokollok nyújtotta különféle megoldások alkalmazásával. SZÁLYOZÓ- ÉS VÉDŐERENDEZÉSEK Minden egység, a következő szabályozó- és védőberendezésekkel rendelkezik: visszatérő használati víz hőmérsékletét érzékelő szenzor, a kilépő használati víz vezetékébe épített leolvasztás szenzor, kézzel alaphelyzetbe állítható túlnyomáskapcsoló, automatikusan alaphelyzetbe álló alacsony nyomás kapcsoló, túlnyomás szelep, kompresszor túlmelegedés elleni védelme, ventilátorok túlmelegedés elleni védelme, nyomás távadó (a leolvasztási ciklus és a környezeti feltételektől függő ventilátor sebesség optimalizására), áramláskapcsoló. MŰKÖDÉSI ELV kizárólag víz alapú hőcserélő az üzemidő nagyobb részében csak téli hidegben engedi a berendezést levegőt használó hőcserélővel működni, a víz a hiányzó fűtési energiát pótolja ki, ez a megoldás azonban csökkenti a rendszer túlzott vízfogyasztását is. hibrid hőszivattyúk kimondottan azokban az esetekben hasznosak, amelyekben a különféle kiegészítő források alacsonyabb költséggel alkalmazhatók. vizet használó hőcserélőből származik az egység energiafelhasználásának 30%-a. IIy módon csökkenthetők a költségek. Víz alapú kiegészítő források: - kútvizet használó forrás - geotermikus energiát használó forrás - szennyvizet használó forrás - napenergiát használó forrás E.V.I /SW6 hibrid hőszivattyú hűtőköre használati melegvíz höcserélővel és hideg időben az egység hatásfokát és a szezonális.o.p.-t javító geotermikus forrást használó hőcserélővel. 65

5 WWZ ÉS Z LZT HIRID EGYSÉGEK TELJESÍTMÉNYEGYÜTTHTÓJÁNK (.O.P.) ÖSSZEHSONLÍTÁS.O.P D grafikonon az egységek.o.p. teljesítménygörbéi (,, görbék) láthatók különböző külső hőmérséklet értékek mellett (35 felhasználói vízhőmérséklettel), az azonos teljesítményű LZT berendezések teljesítménygörbéjével összehasonlítva (D görbe). z,, görbék a forrásoldali víz különdöző kondícióira utalnak: -görbe: 10/7, -görbe: 3/0, -görbe: 0/-3. mint az ábrán látható, a teljesítménykülönbség a külső hőmérséklet csökkenésével mindig nő és maximumát akkor éri el, amikor a külső hőmérséklet -20. KÉTSÖVES VÁLTOZT Ez a változat hűtőkörbe épített négyjáratú váltószeleppel nyári üzemmódban hűtésre is alkalmas. /SW6 NÉGYSÖVES VÁLTOZT Ez a változat, üzemmódtól függetlenül a felhasználói oldalon lévő 4 cső alkalmazásával meleg és hidegvíz 2 hűtőkörrel megvalósított előállítására képes. Ebben a változatban a használati melegvíz előállítása független az egység üzemmódjától. 66

6 - /SW6 változatok és opciós tartozékok Főkapcsoló Mikroprocesszoros szabályzás Távirányítóval megvalósított be/ki kapcsolás digitális bemenete Nyári/téli üzemmódváltás digitális bemenete seppvíztálca leolvasztó fűtéssel Elpárologtató fagymentesítő fűtése (csak az alapváltozatokhoz) LS zajcsillapított változat S1NT változat egy szivattyúval, glikolos forrásoldali vízzel, puffertartály nélkül. Elektronikus lágyindító Kód R REV LS00 S1NT DSSE Rezgéscsillapító gumi gépláb Rugós rezgéscsillapító Hűtőköri nyomásmérő műszerek Szívóoldal mágnesszelepe Távirányító panel RS485 soros interfész kártya Kétjáratú modulációs szelep a forrásoldali víz fogyasztás szabályozásához Elektronikus termosztatikus szelep Fagymentesítő kiegészítő fűtés (csak -változatokhoz) Nagy hatékonyságú E.. ventilátorok KVG KVM MML VSLI PRL INSE V2M0 VTEE RES VEE Standard, Opcionális, Nem rendelhető Modell (mm) (mm) (mm) kg 26/ /510 36/ /550 46/ /810 Modell (mm) (mm) (mm) kg 52/ /880 72/ /895 82/ /980 92/ /
