SECOTEC Sűrített levegő hűtveszárítók Térfogatáram: 0,6 14,3 m³/min

Átírás

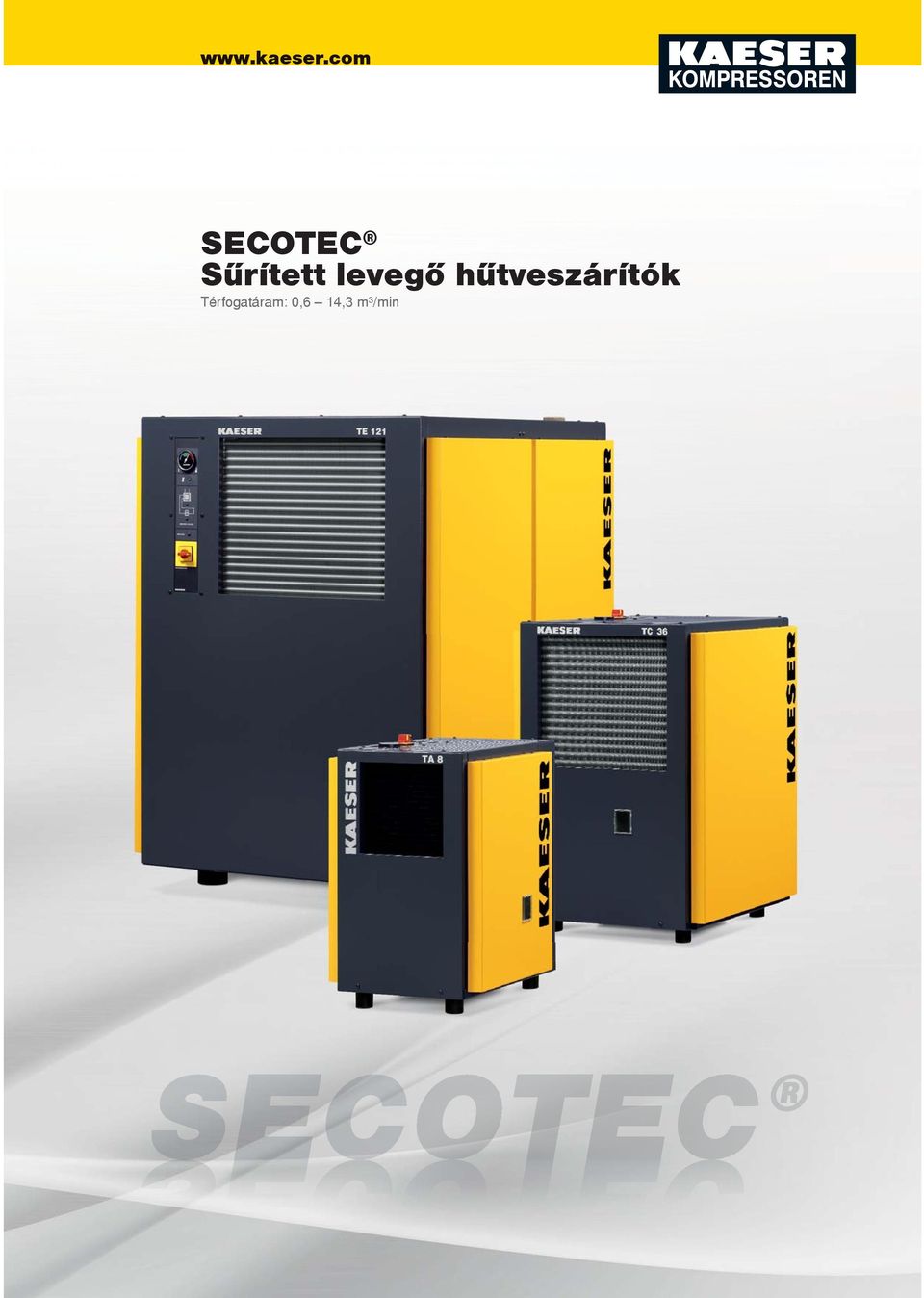

1 Sűrített levegő hűtveszárítók Térfogatáram: 0,6, m³/min

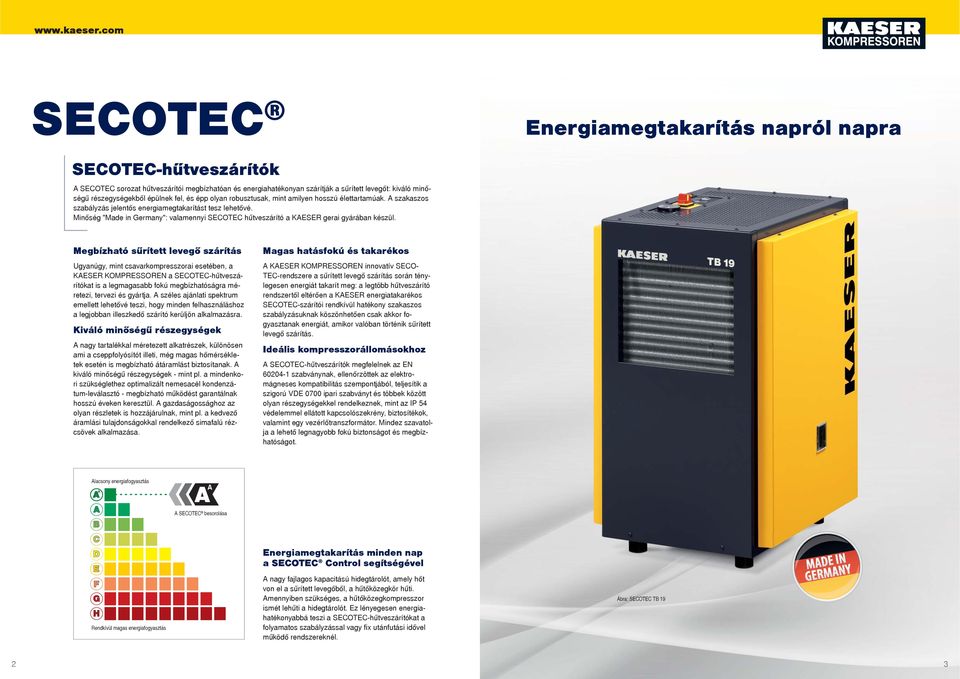

2 Energiamegtakarítás napról napra SECOTEC-hűtveszárítók A SECOTEC sorozat hűtveszárítói megbízhatóan és energiahatékonyan szárítják a sűrített levegőt: kiváló minőségű részegységekből épülnek fel, és épp olyan robusztusak, mint amilyen hosszú élettartamúak. A szakaszos szabályzás jelentős energiamegtakarítást tesz lehetővé. Minőség "Made in Germany": valamennyi SECOTEC hűtveszárító a KAESER gerai gyárában készül. Megbízható sűrített levegő szárítás Ugyanúgy, mint csavarkompresszorai esetében, a KAESER KOMPRESSOREN a SECOTEC-hűtveszárítókat is a legmagasabb fokú megbízhatóságra méretezi, tervezi és gyártja. A széles ajánlati spektrum emellett lehetővé teszi, hogy minden felhasználáshoz a legjobban illeszkedő szárító kerüljön alkalmazásra. Kiváló minőségű részegységek A nagy tartalékkal méretezett alkatrészek, különösen ami a cseppfolyósítót illeti, még magas hőmérsékletek esetén is megbízható átáramlást biztosítanak. A kiváló minőségű részegységek - mint pl. a mindenkori szükséglethez optimalizált nemesacél kondenzátum-leválasztó - megbízható működést garantálnak hosszú éveken keresztül. A gazdaságossághoz az olyan részletek is hozzájárulnak, mint pl. a kedvező áramlási tulajdonságokkal rendelkező simafalú rézcsövek alkalmazása. Magas hatásfokú és takarékos A KAESER KOMPRESSOREN innovatív SECO- TEC-rendszere a sűrített levegő szárítás során ténylegesen energiát takarít meg: a legtöbb hűtveszárító rendszertől eltérően a KAESER energiatakarékos SECOTEC-szárítói rendkívül hatékony szakaszos szabályzásuknak köszönhetően csak akkor fogyasztanak energiát, amikor valóban történik sűrített levegő szárítás. Ideális kompresszorállomásokhoz A SECOTEC-hűtveszárítók megfelelnek az EN 600- szabványnak, ellenőrzöttek az elektromágneses kompatibilitás szempontjából, teljesítik a szigorú VDE 0700 ipari szabványt és többek között olyan részegységekkel rendelkeznek, mint az IP 5 védelemmel ellátott kapcsolószekrény, biztosítékok, valamint egy vezérlőtranszformátor. Mindez szavatolja a lehető legnagyobb fokú biztonságot és megbízhatóságot. Alacsony energiafogyasztás A A B C C D E E F G H Rendkívül magas energiafogyasztás A A A besorolása Energiamegtakarítás minden nap a Control segítségével A nagy fajlagos kapacitású hidegtárolót, amely hőt von el a sűrített levegőből, a hűtőközegkör hűti. Amennyiben szükséges, a hűtőközegkompresszor ismét lehűti a hidegtárolót. Ez lényegesen energiahatékonyabbá teszi a SECOTEC-hűtveszárítókat a folyamatos szabályzással vagy fi x utánfutási idővel működő rendszereknél. Ábra: SECOTEC TB 9

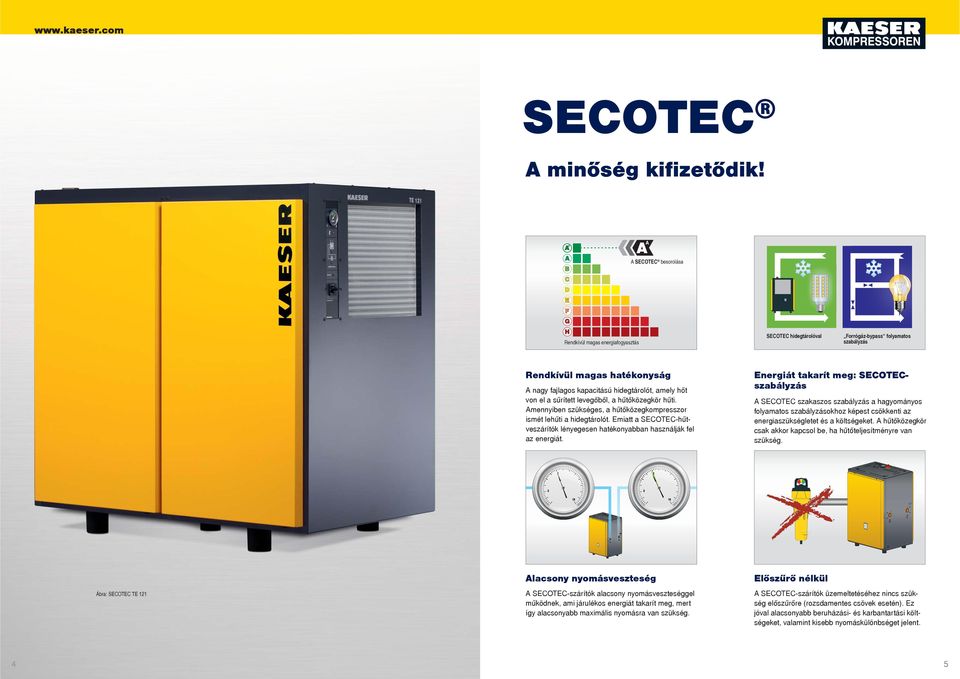

3 A minőség kifizetődik! A A A A besorolása B C C D E E F G H Rendkívül magas energiafogyasztás SECOTEC hidegtárolóval Forrógáz-bypass folyamatos szabályzás Rendkívül magas hatékonyság A nagy fajlagos kapacitású hidegtárolót, amely hőt von el a sűrített levegőből, a hűtőközegkör hűti. Amennyiben szükséges, a hűtőközegkompresszor ismét lehűti a hidegtárolót. Emiatt a SECOTEC-hűtveszárítók lényegesen hatékonyabban használják fel az energiát. Energiát takarít meg: SECOTECszabályzás A SECOTEC szakaszos szabályzás a hagyományos folyamatos szabályzásokhoz képest csökkenti az energiaszükségletet és a költségeket. A hűtőközegkör csak akkor kapcsol be, ha hűtőteljesítményre van szükség. Ábra: SECOTEC TE Alacsony nyomásveszteség A SECOTEC-szárítók alacsony nyomásveszteséggel működnek, ami járulékos energiát takarít meg, mert így alacsonyabb maximális nyomásra van szükség. Előszűrő nélkül A SECOTEC-szárítók üzemeltetéséhez nincs szükség előszűrőre (rozsdamentes csövek esetén). Ez jóval alacsonyabb beruházási- és karbantartási költségeket, valamint kisebb nyomáskülönbséget jelent. 5

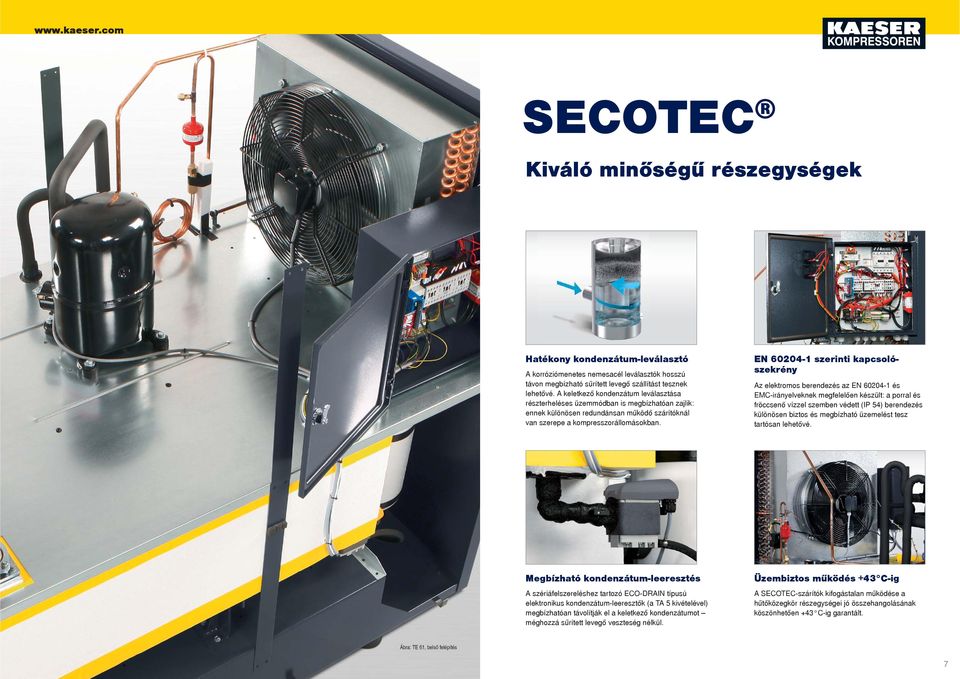

4 Kiváló minőségű részegységek Hatékony kondenzátum-leválasztó A korróziómenetes nemesacél leválasztók hosszú távon megbízható sűrített levegő szállítást tesznek lehetővé. A keletkező kondenzátum leválasztása részterheléses üzemmódban is megbízhatóan zajlik: ennek különösen redundánsan működő szárítóknál van szerepe a kompresszorállomásokban. EN 600- szerinti kapcsolószekrény Az elektromos berendezés az EN 600- és EMC-irányelveknek megfelelően készült: a porral és fröccsenő vízzel szemben védett (IP 5) berendezés különösen biztos és megbízható üzemelést tesz tartósan lehetővé. Megbízható kondenzátum-leeresztés A szériáfelszereléshez tartozó ECO-DRAIN típusú elektronikus kondenzátum-leeresztők (a TA 5 kivételével) megbízhatóan távolítják el a keletkező kondenzátumot méghozzá sűrített levegő veszteség nélkül. Üzembiztos működés + C-ig A SECOTEC-szárítók kifogástalan működése a hűtőközegkör részegységei jó összehangolásának köszönhetően + C-ig garantált. Ábra: TE 6, belső felépítés 6 7

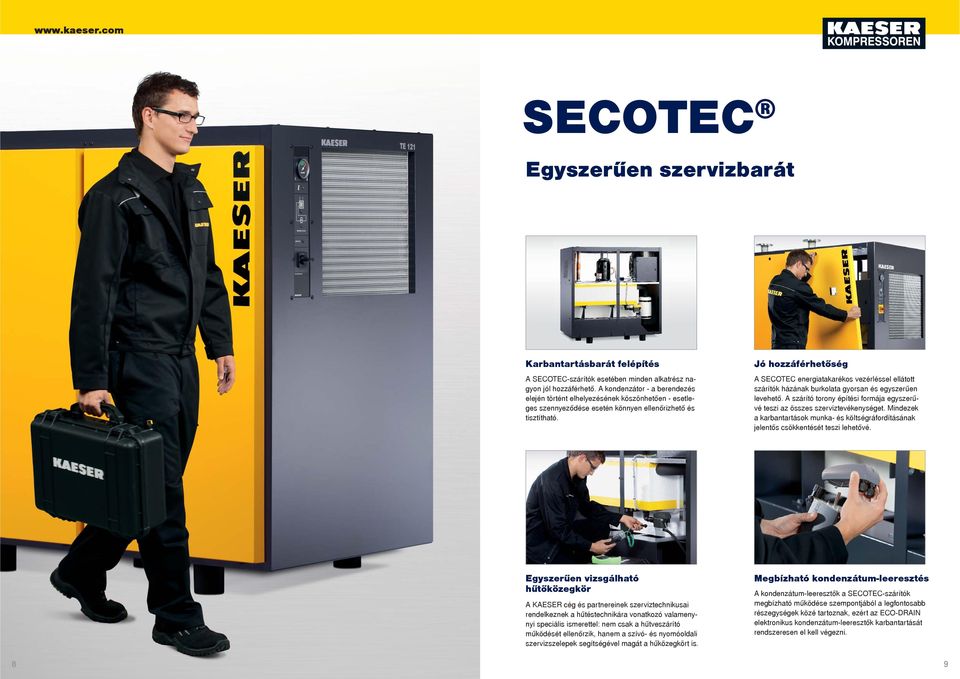

5 Egyszerűen szervizbarát Karbantartásbarát felépítés A SECOTEC-szárítók esetében minden alkatrész nagyon jól hozzáférhető. A kondenzátor - a berendezés elején történt elhelyezésének köszönhetően - esetleges szennyeződése esetén könnyen ellenőrizhető és tisztítható. Jó hozzáférhetőség A SECOTEC energiatakarékos vezérléssel ellátott szárítók házának burkolata gyorsan és egyszerűen levehető. A szárító torony építési formája egyszerűvé teszi az összes szerviztevékenységet. Mindezek a karbantartások munka- és költségráfordításának jelentős csökkentését teszi lehetővé. Egyszerűen vizsgálható hűtőközegkör A KAESER cég és partnereinek szerviztechnikusai rendelkeznek a hűtéstechnikára vonatkozó valamenynyi speciális ismerettel: nem csak a hűtveszárító működését ellenőrzik, hanem a szívó- és nyomóoldali szervizszelepek segítségével magát a hűközegkört is. Megbízható kondenzátum-leeresztés A kondenzátum-leeresztők a SECOTEC-szárítók megbízható működése szempontjából a legfontosabb részegységek közé tartoznak, ezért az ECO-DRAIN elektronikus kondenzátum-leeresztők karbantartását rendszeresen el kell végezni. 8 9

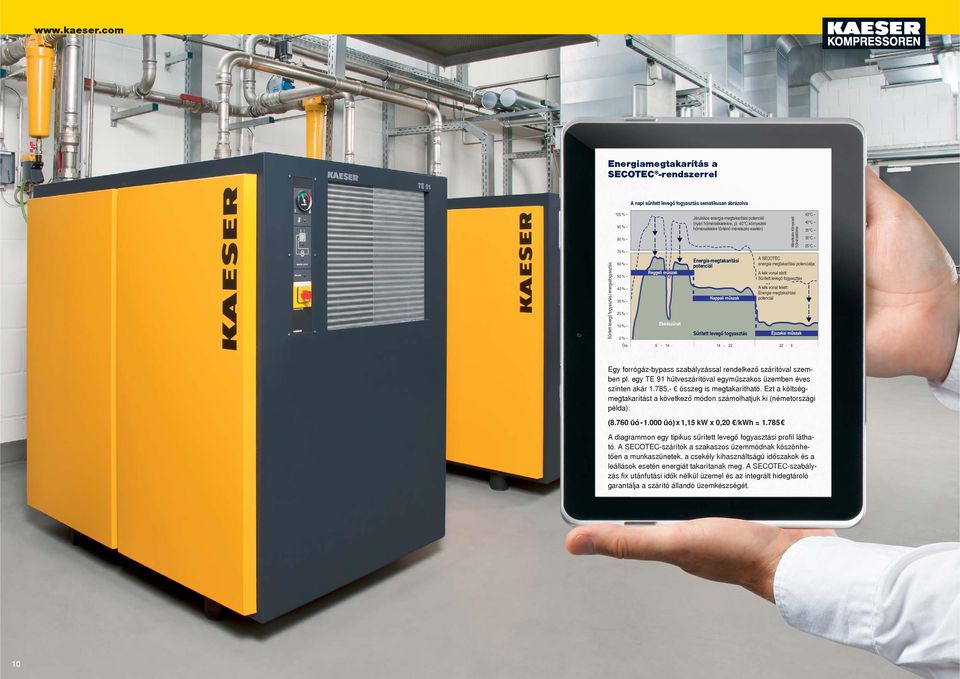

6 Energiamegtakarítás a -rendszerrel A napi sűrített levegő fogyasztás sematikusan ábrázolva Sűrített levegő fogyasztás / energiafogyasztás 00 % 90 % 80 % 70 % 60 % 50 % 0 % 0 % 0 % 0 % 0 % Óra Reggeli műszak Ebédszünet Járulékos energia-megtakarítási potenciál (nyári hőmérsékletekre, pl. 0 C környezeti hőmérsékletre történő méretezés esetén) Energia-megtakarítási potenciál Nappali műszak Sűrített levegő fogyasztás Méretezés környezeti hőmérsékletre A SECOTEC energia-megtakarítási potenciálja: A kék vonal alatt: Sűrített levegő fogyasztás A kék vonal felett: Energia-megtakaírtási potenciál Éjszakai műszak C 0 C 5 C 0 C 5 C Egy forrógáz-bypass szabályzással rendelkező szárítóval szemben pl. egy TE 9 hűtveszárítóval egyműszakos üzemben éves szinten akár.785,- összeg is megtakarítható. Ezt a költségmegtakarítást a következő módon számolhatjuk ki (németországi példa): (8.760 üó üó) x,5 kw x 0,0 /kwh =.785 A diagrammon egy tipikus sűrített levegő fogyasztási profil látható. A SECOTEC-szárítók a szakaszos üzemmódnak köszönhetően a munkaszünetek, a csekély kihasználtságú időszakok és a leállások esetén energiát takarítanak meg. A SECOTEC-szabályzás fi x utánfutási idők nélkül üzemel és az integrált hidegtároló garantálja a szárító állandó üzemkészségét. 0

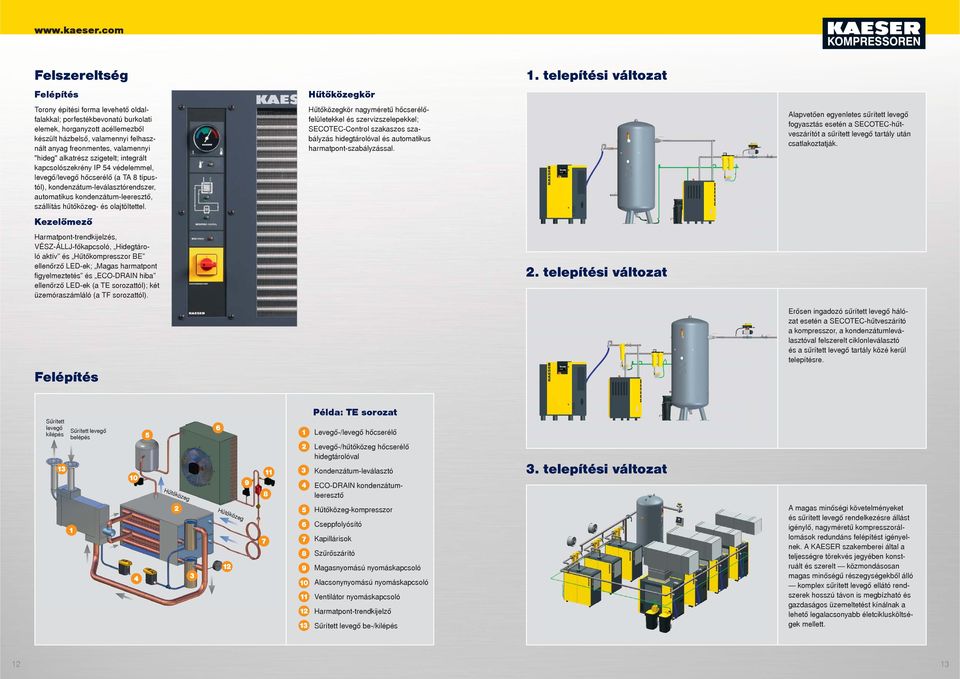

7 Felszereltség. telepítési változat Felépítés Hűtőközegkör Torony építési forma levehető oldalfalakkal; porfestékbevonatú burkolati elemek, horganyzott acéllemezből készült házbelső, valamennyi felhasznált anyag freonmentes, valamennyi "hideg" alkatrész szigetelt; integrált kapcsolószekrény IP 5 védelemmel, levegő/levegő hőcserélő (a TA 8 típustól), kondenzátum-leválasztórendszer, automatikus kondenzátum-leeresztő, szállítás hűtőközeg- és olajtöltettel. Hűtőközegkör nagyméretű hőcserélőfelületekkel és szervizszelepekkel; SECOTEC-Control szakaszos szabályzás hidegtárolóval és automatikus harmatpont-szabályzással. Alapvetően egyenletes sűrített levegő fogyasztás esetén a SECOTEC-hűtveszárítót a sűrített levegő tartály után csatlakoztatják. Kezelőmező Harmatpont-trendkijelzés, VÉSZ-ÁLLJ-főkapcsoló, Hidegtároló aktív és Hűtőkompresszor BE ellenőrző LED-ek; Magas harmatpont figyelmeztetés és ECO-DRAIN hiba ellenőrző LED-ek (a TE sorozattól); két üzemóraszámláló (a TF sorozattól).. telepítési változat Erősen ingadozó sűrített levegő hálózat esetén a SECOTEC-hűtveszárító a kompresszor, a kondenzátumleválasztóval felszerelt ciklonleválasztó és a sűrített levegő tartály közé kerül telepítésre. Felépítés Sűrített levegő kilépés Sűrített levegő belépés Példa: TE sorozat Levegő-/levegő hőcserélő Levegő-/hűtőközeg hőcserélő hidegtárolóval Kondenzátum-leválasztó. telepítési változat ECO-DRAIN kondenzátumleeresztő Hűtőközeg Hűtőközeg Hűtőközeg-kompresszor Cseppfolyósító Kapillárisok Szűrőszárító Magasnyomású nyomáskapcsoló Alacsonynyomású nyomáskapcsoló Ventilátor nyomáskapcsoló Harmatpont-trendkijelző Sűrített levegő be-/kilépés A magas minőségi követelményeket és sűrített levegő rendelkezésre állást igénylő, nagyméretű kompresszorállomások redundáns felépítést igényelnek. A KAESER szakemberei által a teljességre törekvés jegyében konstruált és szerelt közmondásosan magas minőségű részegységekből álló komplex sűrített levegő ellátó rendszerek hosszú távon is megbízható és gazdaságos üzemeltetést kínálnak a lehető legalacsonyabb életciklusköltségek mellett.

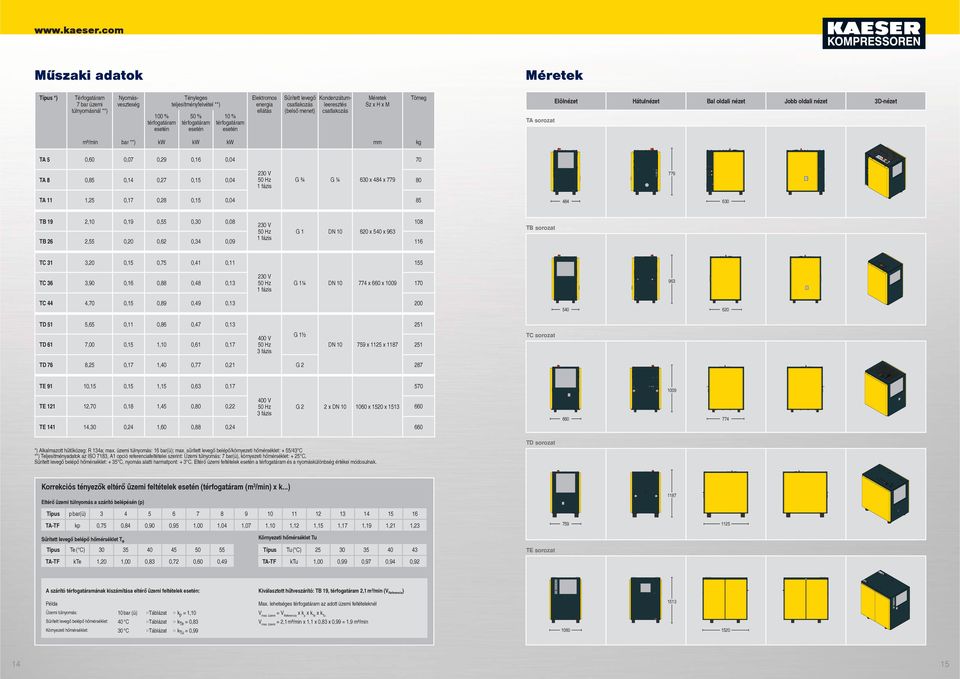

8 Műszaki adatok Méretek Modell Típus *) *) Volumenstrom Térfogatáram 7 bei bar 7 üzemi bar túlnyomásnál Betriebsüberdruck **) **) Kondenzátumleeresztés Anschluss Kondensatablass csatlakozás Tényleges eff ektive Leistungsaufnahme teljesítményfelvétel **) bei 00 00% % bei 5050% % bei 00% % térfogatáram Volumenstrom térfogatáram Volumen- térfogatáram Volumenstrom esetén esetén strom esetén Nyomásveszteség Druckverlust Elektromos Elektrische energia Versorgung ellátás Sűrített Anschluss levegő csatlakozás Druckluft (belső (Innengewinde) menet) Abmessungen Méretek Sz B x T H x HM Gewicht Tömeg TA sorozat Elölnézet Hátulnézet Bal oldali nézet Jobb oldali nézet D-nézet m³/min bar **) kw kw kw mm kg TA 5 0,60 0,07 0,9 0,6 0, V TA 8 0,85 0, 0,7 0,5 0,0 50 Hz G ¾ G ¼ 60 x 8 x fázis 779 TA,5 0,7 0,8 0,5 0, TB 9,0 0,9 0,55 0,0 0,08 0 V 50 Hz fázis G DN 0 60 x 50 x 96 TB 6,55 0,0 0,6 0, 0, TB sorozat TC,0 0,5 0,75 0, 0, 55 0 V TC 6,90 0,6 0,88 0,8 0, 50 Hz G ¼ DN 0 77 x 660 x fázis 96 TC,70 0,5 0,89 0,9 0, TD 5 5,65 0, 0,86 0,7 0, 5 00 V G ½ TD 6 7,00 0,5,0 0,6 0,7 50 Hz fázis DN x 5 x 87 5 TC sorozat TD 76 8,5 0,7,0 0,77 0, G 87 TE 9 0,5 0,5,5 0,6 0, TE,70 0,8,5 0,80 0, 00 V 50 Hz fázis G x DN x 50 x TE,0 0,,60 0,88 0, *) Alkalmazott hűtőközeg: R a; max. üzemi túlnyomás: 6 bar(ü); max. sűrített levegő belépő/környezeti hőmérséklet: + 55/ C **) Teljesítményadatok az ISO 78, A opció referenciafeltételei szerint: Üzemi túlnyomás: 7 bar(ü), környezeti hőmérséklet: + 5 C, Sűrített levegő belépő hőmérséklet: + 5 C, nyomás alatti harmatpont: + C. Eltérő üzemi feltételek esetén a térfogatáram és a nyomáskülönbség értékei módosulnak. TD sorozat Korrekciós tényezők eltérő üzemi feltételek esetén (térfogatáram (m³/min) x k...) Eltérő üzemi túlnyomás a szárító belépésén (p) 87 Modell Típus p bar(ü) TA-TF kp p 0,75 0,8 0,90 0,95,00,0,07,0,,5,7,9,, Sűrített levegő belépő hőmérséklet T e Modell Típus Te e ( C) TA-TF ktek,0,00 0,8 0,7 0,60 0,9 Környezeti hőmérséklet Tu Modell Típus Tu u ( C) TA-TF ktuk,00 0,99 0,97 0,9 0,9 TE sorozat A szárító térfogatáramának kiszámítása eltérő üzemi feltételek esetén: Kiválasztott hűtveszárító: TB 9, térfogatáram, m³/min (V Referencia ) Példa Üzemi túlnyomás: Sűrített levegő belépő hőmérséklet: Környezeti hőmérséklet: 0 bar (ü) 0 C 0 C Táblázat Táblázat Táblázat k p =,0 k Te = 0,8 k Tu = 0,99 Max. lehetséges térfogatáram az adott üzemi feltételeknél V max. üzemi = V Referencia x k p x k Te x k Tu V max. üzemi =, m³/min x, x 0,8 x 0,99 =,9 m³/min

9 Válassza ki az igény/felhasználás szerint a kívánt előkészítési fokot: Sűrített levegő előkészítés hűtveszárítóval (+ C nyomás alatti harmatpont) Felhasználási példák: kiválasztva az ISO 857- (00) szerinti előkészítési fok Legtisztább levegőminőséget igénylő és tisztatér-technológiák, tejgazdaság, sörfőzde Élelmiszer- és élvezeti cikk gyártás Különösen tiszta szállítólevegő, vegyi berendezések Gyógyszeripar Por Víz Olaj FE FD ACT G Telepítés erősen ingadozó sűrített levegő fogyasztás esetén választás szerinti szűrés T* ZK ACT AQUAMAT AT ECD FB / FC FD FE / G FG T THNF ZK Magyarázatok Aktívszén-adszorber Olaj-víz szétválasztó Adszorpciós szárító Nyomástartórendszer Sűrített levegő tartály ECO-DRAIN Előszűrő Utánszűrő Mikroszűrő Mikroszűrő-aktívszénszűrő kombináció Aktívszénszűrő Hűtveszárító Szekrényes előszűrő Ciklonleválasztó Szövőgépek, fotólabor T* ECD Kompresszor THNF Sűrített levegő minőségi osztályok az ISO 857- (00) szerint: Szilárd részecskék / por Festékszórás, porszórás Osztály Max. részecskemennyiség/m³; d részecskeátmérővel [μm]* Csomagolás, sűrített levegő vezérlésekhez és pneumatikus berendezésekhez FE 0 0, d 0,5 0,5 d,0,0 d 5,0 Pl. a legtisztább levegőminőséget igénylő és tisztatértechnológiákhoz a KAESER céggel történő egyeztetést követően Általános üzemi levegő, homokszórás minősítéssel AQUAMAT nincs meghatározva Golyószórás 7 FC nincs meghatározva nincs meghatározva nincs meghatározva nincs meghatározva Golyószórás minősítés nélkül 5 7-X FB Osztály Részecskekoncentráció C p [mg/m³] 6 0 < Cp < Cp 0 Szállítólevegő szennyvízrendszerekhez Minőségi követelmények nélkül 6 X 7-X X X KAESER csavarkompresszorok esetén egyéb berendezések *a TG-TI hűtveszárítóknál az FE mikroszűrő opcionálisan beépíthető. X Cp > 0 Víz Osztály Nyomás alatti harmatpont [ C] Pl. a legtisztább levegőminőséget igénylő és 0 tisztatértechnológiákhoz a KAESER céggel történő egyeztetést követően 70 C Sűrített levegő hálózatokhoz fagyveszélyes alkalmazásoknál: Sűrített levegő előkészítés adszorpciós szárítóval (max. -70 C nyomás alatti harmatpont) Telepítés erősen ingadozó sűrített levegő fogyasztás esetén 0 C 0 C + C Legtisztább levegőminőséget igénylő és tisztatér-technológiák, gyógyszeripar, tejgazdaság, sörfőzde Chipgyártás, optikai ipar, élelmiszer- és élvezeti cikk gyártás Por Víz Olaj - - FE FD ACT választás szerinti szűrés AT** FE ZK C C Osztály A folyékony vízhányad koncentrációja CW in g/m³ * 7 CW 0,5 8 0,5 < CW < CW 0 Fényezőberendezések - Olaj X CW >0 Folyamatlevegő, gyógyszeripar - AT** FE ECD Kompresszor THNF Osztály Teljes olajkoncentráció (folyékony, aeroszol + gáz halmazállapotú) [mg/m³]* Fotólabor - FG FD AQUAMAT Pl. a legtisztább levegőminőséget igénylő és tisztatértechnológiákhoz 0 a KAESER céggel történő egyeztetést követően 0,0 0, Különösen száraz szállítólevegő, festékszórás, nyomás-finomszabályzók - ** Melegen regeneráló adszorpciós szárítóknál adott esetben utánhűtő szükséges.,0 5,0 X > 5,0 *) a következő referenciafeltételek esetén: 0 C, bar(absz), 0% légnedvesség KAESER KOMPRESSOREN Kft. 00 Budaörs, Gyár u. Tel.: () 5 00 Fax: () info.hungary@kaeser.com P-0HU./5 A műszaki változtatások joga fenntartva!
