1 ASD csavarkompresszor sorozat A világszerte elismert SIGMA PROFIL -lal Szállítási teljesítmény: 0,87-6,6 m³/min, nyomás: 5,5-5 bar

2 ASD sorozat ASD megtakarítás hosszú távon Az ASD sorozat legújabb kiadásával a KAESER KOMPRESSOREN még magasabbra helyezi a mércét a rendelkezésre állás és az energiahatékonyság tekintetében. Az új ASD csavarkompresszorok nem csak több sűrített levegőt állítanak elő kevesebb energiával, hanem a sokoldalúság, az egyszerű kezelhetőség, ill. szerviz- és környezetbarát kivitel tekintetében sem hagynak kívánnivalót maguk után. ASD a sokszoros megtakarítás Az új ASD berendezések többszörösen is energiát takarítanak meg. A kompresszorblokkokban az áramlástechnikai szempontból folyamatosan optimalizált SIGMA PROFIL dolgozik az ipari PC-alapú SIGMA CONTROL kompresszorvezérlés irányításával. A berendezések szállítási mennyisége pontosan a sűrített levegő fogyasztáshoz van igazítva, ily módon messzemenő elkerülhető a költséges üresjárati üzemmód, különösen a Dynamic-szabályozás alkalmazása esetén. Építőkockák a kompresszorállomáshoz Az ASD sorozatú csavarkompresszorok tökéletes csapatjátékosok a legmagasabb energiahatékonyságú ipari kompresszorállomásokban történő alkalmazáshoz. Az integrált SIGMA CONTROL vezérlés számos kommunikációs csatornát biztosít. Ily módon a felülrendelt vezérlésekre (pl. SIGMA AIR MANAGER a KAESER KOMPRESSOREN-től), ill. az épületfelügyeleti rendszerekre történő csatlakoztatás olyan egyszerű és hatékony, mint még soha korábban. A szervizbarát kivitel segít a megtakarításban A formatervezés koncepciója nemcsak a vonzó és összetéveszthetetlen külsőben mutatkozik meg a berendezés belső kialakítása is a nagyobb hatékonyságot segíti elő: így például valamennyi, a szerviz és a karbantartás szempontjából fontos alkatrész könnyen elérhető és közvetlenül hozzáférhető. Ez időt és ily módon pénzt takarít meg a karbantartások alkalmával. Lehetséges energiaköltség megtakarítás a hővisszanyerés segítségével (ETM) A hűtőkörbe integrált villanymotoros hőmérséklet szabályzó szelep, amely az innovatív elektronikus hőmérsékletszabályzás (ETM) lelke, szenzorvezérléssel működik. Az új SIGMA CONTROL kompresszorvezérlés a kondenzátumképződésnek a különböző légnedvességtartalom esetén történő megbízható elkerülése érdekében figyeli a szívóoldali hőmérsékletet, valamint a kompresszor hőmérsékletét. Az ETM dinamikusan szabályozza a folyadék hőmérsékletét. Az alacsony folyadékhőmérséklet növeli az energiahatékonyságot. Emellett az üzemeltető a hőcserélőt még jobban az igényeihez tudja igazítanii. Kompresszorállomás beszerzési költségek Karbantartási költségek Energiaköltség-megtakarítás műszaki optimalizálással Energiaköltség hányad Lehetséges energiamegtakarítási potenciál

3 Szervizbarát felépítés Ábra: ASD 50

4 ASD sorozat Kompromisszumok nélküli hatékonyság Name: Level: Valid until: SIGMA PROFIL -lal Valamennyi ASD-berendezés szíve a saját fejlesztésű csavarsűrítőblokk, amely a jól bevált, energiatakarékos SIGMA PROFIL-lal van kialakítva. Az állandó optimalizálásnak köszönhetően ennek döntő része van abban, hogy az ASD berendezések a fajlagos teljesítményt tekintve új mércét állítanak fel. SIGMA CONTROL vezérlés A SIGMA CONTROL vezérlés lehetővé teszi a kompresszor üzemeltetésének hatékony vezérlését és ellenőrzését. A kijelző és az RFID-olvasóberendezés (rádiófrekvenciós azonosító) lehetővé teszik a hatékony kommunikációt és növelik a biztonságot. A variálható interfészek nagyfokú rugalmasságot biztosítanak. Az SD-kártyaslot megkönnyíti a frissítések végrehajtását. A takarékosak : az IE-motorok Jóval azelőtt, hogy az IE-motorok alkalmazása kötelező lenne (EU: 05. január.-től), a KAESER ASD csavarkompresszorok üzemeltetői már profitálhatnak ezeknek a rendkívül magas hatásfokú, energiatakarékos hajtómotoroknak az alkalmazásából. Az új fejlesztésű elektronikus hőmérsékletszabályzás (ETM) a kondenzátumképződés megbízható elkerülése érdekében dinamikusan szabályozza a folyadékhőmérsékletet. Emellett az alacsonyabb szívóoldali hőmérséklet mellett, a szükségtelenül magas sűrítési véghőfokok elkerülésével egyidejűleg növeli az energiahatékonyságot is. 5

5 ASD T sorozat Kiváló sűrített levegő minőség integrált hűtveszárítóval Kapcsolási viselkedés KAESER hűtveszárító energiatakarékos szabályzással Hagyományos hűtveszárító folyamatos szabályzással KAESER energiamegtakarítás Idő (perc) Energiatakarékos szabályzás Az ASD-T berendezések integrált hűtveszárítója energiatakarékos szabályzásának köszönhetően rendkívül hatékony. Csak akkor működik, amikor valóban szükség van a sűrített levegő szárítására: Ennek eredménye a felhasználásnak megfelelő sűrített levegő minőség a lehető legmagasabb fokú gazdaságosság mellett. Megbízható KAESER-ciklonleválasztó A hűtveszárító elé kapcsolt - elektronikus ECO-DRAIN kondenzátum-leeresztővel felszerelt - axiális ciklonleválasztó magas környezeti hőmérséklet és légnedvesség esetén is megbízhatóan gondoskodik a kondenzátum előleválasztásáról és elvezetéséről.,5 kg,0 kg,5 kg,0 kg,5 kg,0 kg 0,5 kg 0 kg ASD 5 T ASD 0 T ASD 50 T ASD 60 T új eddig Ábra: ASD 50 T Hűtveszárító ECO-DRAIN kondenzátum-leeresztővel Maga a hűtveszárító is egy elektronikus ECO-DRAIN kondenzátum-leeresztővel van felszerelve. A kondenzátum-leeresztő szintvezérelt működésű, így elmarad a mágnesszelepekre jellemző sűrített levegő veszteség. Ez energiát takarít meg és növeli az üzembiztonságot. Minimalizált hűtőközegmennyiségek Az új ASD-T berendezések hűtveszárítóinak az eddig alkalmazott mennyiségnél 6 %-kal kevesebb hűtőközegre van szükségük. Ez nemcsak költséget takarít meg, hanem sokkal jobb környezeti kompatibilitást is eredményez. 6 7

6 ASD SFC sorozat Fordulatszámszabályzott kompresszor csúcsformában Fajlagos teljesítmény (kw/m³/perc) Hagyományos fordulatszámszabályzás Hatékony SFC-fordulatszámszabályzás Szállítási teljesítmény (m³/min) Optimalizált fajlagos teljesítmény A fordulatszámszabályzott kompresszor minden állomás esetében a legnagyobb mértékben kiterhelt berendezés. Ezért az ASD-SFC berendezések széles szabályzási tartományra és a legmagasabb fokú hatékonyság elérésére konstruáltak. Ez energiát takarít meg és növeli az élettartamot és a megbízhatóságot. Állandó nyomás A térfogatáramot a szabályzási tartományon belül a nyomástól függően lehet a tényleges sűrített levegő fogyasztáshoz igazítani. Eközben az üzemi nyomás ±0, bar-os tartományban állandó marad. A maximális nyomás ily módon lehetővé váló csökkentése költséget és pénzt takarít meg. Ábra: ASD 60 T SFC Külön SFC-kapcsolószekrény A saját kapcsolószekrényben elhelyezett SFC frekvenciaszabályzó nincs kitéve a kompresszor hőjének. A külön ventilátor optimális üzemi klímát biztosít a maximális teljesítmény és élettartam eléréséhez. EMC-tanúsítvány a teljes berendezésre Magától értetődő, hogy az SFC-kapcsolószekrény és a SIGMA CONTROL mind önmagában, mind pedig mint teljes rendszer, az A osztályú ipari hálózatokra vonatkozó EMC irányelvnek megfelelően az EN 550 szerint ellenőrzött és tanúsított. 8 9

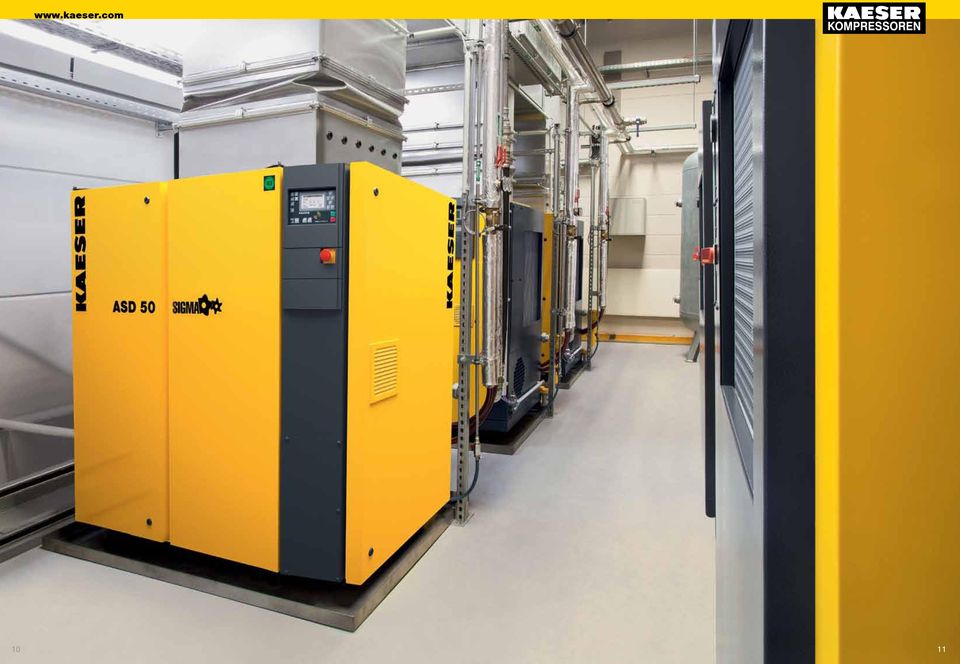

7 0

8 Felszereltség Felépítés Komplett berendezés Alapkivitel Üzemkész, teljesen automatikus, járulékos hangtompítással és rezgéscsillapítással ellátva, porfesték bevonatú burkolati elemek; +5 C környezeti hőmérsékletig történő üzemeltetésre méretezve Szívóoldali szűrő Szívószelep Hajtómotor Folyadékleválasztó tartály Zajcsillapítás Sűrített levegő utánhűtő Kasírozott ásványi gyapot betét KAESER-ciklonleválasztó Rezgésszigetelés Kondenzátum-leeresztő (ECO-DRAIN) Rezgéscsillapító elemek, duplán beépítve Folyadékhűtő Folyadékszűrő Egyfokozatú, hűtőfolyadék befecskendezéssel a rotorok optimális hűtéséhez; KAESER fejlesztésű csavarsűrítőblokk a világszerte elismert SIGMA PROFIL-lal, direkthajtás Radiálventilátor Hajtás Direktkapcsolat hajtómű nélkül, rugalmas kupplung Villanymotor IE Premium Efficiency hajtómotor, német minőségi gyártmány, IP 55, ISO F szerinti plusz tartalék; PT 00 tekercshőmérséklet érzékelő a motorfelügyelethez; kívülről kenhető csapágyak. Elektromos részegységek Kapcsolószekrény IP 5; vezérlőtranszformátor; Siemens frekvenciaszabályzó; potenciálmentes kontaktusok a szellőzéstechnikához Csavarkompresszorblokk az energiatakarékos SIGMA PROFIL-lal minimumnyomás-visszacsapószelep, elektronikus hőmérsékletszabályzás (ETM) és öko-folyadékszűrő a hűtőfolyadékkörben; minden vezeték csövezve, rugalmas vezetékcsatlakozások Hűtés Léghűtés; külön-külön alumíniumhűtő a sűrített levegő és a hűtőfolyadék részére; radiálventilátor saját hajtómotorral, elektronikus hőmérsékletszabályzás (ETM) Hűtveszárító Hűtőfolyadék- és levegőkör Száraz légszűrő, pneumatikus szívóés légtelenítőszelep; hűtőfolyadék leválasztó tartály háromszoros leválasztórendszer; biztonsági szelep, FCKW-mentes, Ra hűtőközeg, teljesen szigetelt, hermetikusan zárt hűtőközegkör, forgódugattyús-hűtőkompresszor energiatakarékos lekapcsolási funkcióval, forrógáz-bypass szabályzás, elektronikus kondenzá- tum-leeresztő, előkapcsolt ciklonleválasztó T-SFC-kivitel Szívóoldali szűrő Hővisszanyerés (WRG) Választás szerint integrált WRGrendszerrel (lemezes hőcserélő) felszerelve. SIGMA CONTROL Jelzőlámpa színű (zöld, sárga, piros) LED-ek az üzemállapotok szimbolizálására; szöveges LCD-kijelző, 0 választható nyelv, piktogrammal ellátott érintőgombok, teljesen automatikus felügyelet és szabályzás, szériában választható Dual-, Quadro-, Vario-, Dynamic- és folyamatos vezérlési módok; interfészek: Ethernet; kieszítésként opcionális kommunikációs modulok a következőkhöz: Profibus DP, Modbus, Profinet és Devicenet; SD-memóriakártya slot az adatrögzítéshez és a frissítésekhez; RFIDolvasókészülék, Web-szerver Szívószelep Hajtómotor Folyadékleválasztó tartály Sűrített levegő utánhűtő KAESER-ciklonleválasztó Kondenzátum-leeresztő (ECO-DRAIN) Folyadékhűtő Folyadékszűrő Radiálventilátor Integrált hűtveszárító Kapcsolószekrény integrált SFC-frekvenciaváltóval

9 Felszereltség Felépítés Komplett berendezés Alapkivitel Üzemkész, teljesen automatikus, járulékos hangtompítással és rezgéscsillapítással ellátva, porfesték bevonatú burkolati elemek; +5 C környezeti hőmérsékletig történő üzemeltetésre méretezve Szívóoldali szűrő Szívószelep Hajtómotor Folyadékleválasztó tartály Zajcsillapítás Sűrített levegő utánhűtő Kasírozott ásványi gyapot betét KAESER-ciklonleválasztó Rezgésszigetelés Kondenzátum-leeresztő (ECO-DRAIN) Rezgéscsillapító elemek, duplán beépítve Folyadékhűtő Folyadékszűrő Egyfokozatú, hűtőfolyadék befecskendezéssel a rotorok optimális hűtéséhez; KAESER fejlesztésű csavarsűrítőblokk a világszerte elismert SIGMA PROFIL-lal, direkthajtás Radiálventilátor Hajtás Direktkapcsolat hajtómű nélkül, rugalmas kupplung Villanymotor IE Premium Efficiency hajtómotor, német minőségi gyártmány, IP 55, ISO F szerinti plusz tartalék; PT 00 tekercshőmérséklet érzékelő a motorfelügyelethez; kívülről kenhető csapágyak. Elektromos részegységek Kapcsolószekrény IP 5; vezérlőtranszformátor; Siemens frekvenciaszabályzó; potenciálmentes kontaktusok a szellőzéstechnikához Csavarkompresszorblokk az energiatakarékos SIGMA PROFIL-lal minimumnyomás-visszacsapószelep, elektronikus hőmérsékletszabályzás (ETM) és öko-folyadékszűrő a hűtőfolyadékkörben; minden vezeték csövezve, rugalmas vezetékcsatlakozások Hűtés Léghűtés; külön-külön alumíniumhűtő a sűrített levegő és a hűtőfolyadék részére; radiálventilátor saját hajtómotorral, elektronikus hőmérsékletszabályzás (ETM) Hűtveszárító Hűtőfolyadék- és levegőkör Száraz légszűrő, pneumatikus szívóés légtelenítőszelep; hűtőfolyadék leválasztó tartály háromszoros leválasztórendszer; biztonsági szelep, FCKW-mentes, Ra hűtőközeg, teljesen szigetelt, hermetikusan zárt hűtőközegkör, forgódugattyús-hűtőkompresszor energiatakarékos lekapcsolási funkcióval, forrógáz-bypass szabályzás, elektronikus kondenzá- tum-leeresztő, előkapcsolt ciklonleválasztó T-SFC-kivitel Szívóoldali szűrő Hővisszanyerés (WRG) Választás szerint integrált WRGrendszerrel (lemezes hőcserélő) felszerelve. SIGMA CONTROL Jelzőlámpa színű (zöld, sárga, piros) LED-ek az üzemállapotok szimbolizálására; szöveges LCD-kijelző, 0 választható nyelv, piktogrammal ellátott érintőgombok, teljesen automatikus felügyelet és szabályzás, szériában választható Dual-, Quadro-, Vario-, Dynamic- és folyamatos vezérlési módok; interfészek: Ethernet; kieszítésként opcionális kommunikációs modulok a következőkhöz: Profibus DP, Modbus, Profinet és Devicenet; SD-memóriakártya slot az adatrögzítéshez és a frissítésekhez; RFIDolvasókészülék, Web-szerver Szívószelep Hajtómotor Folyadékleválasztó tartály Sűrített levegő utánhűtő KAESER-ciklonleválasztó Kondenzátum-leeresztő (ECO-DRAIN) Folyadékhűtő Folyadékszűrő Radiálventilátor Integrált hűtveszárító Kapcsolószekrény integrált SFC-frekvenciaváltóval

10 Műszaki adatok Alapkivitel T-kivitel integrált hűtveszárítóval (R a hűtőközeg) Modell Típus Szállítási Liefermenge teljesítmény *) *) a Gesamtanlage berendezésre von. bei üzemi Betriebsüberdruck túlnyomásnál max. Max. Überdruck túlnyomás Abmessungen Méretek Sz B x Mé T x x HM Betriebsüberdruck Üzemi túlnyomás Motornenn- névl. teljesítmény leistung Sűrített Druckluftanschluss levegő csatlakozás Hangnyomásszint**) Schalldruckpegel Tömeg Masse Modell Típus Szállítási Liefermenge teljesítmény *) *) a Gesamtanlage berendezésre von. bei üzemi Betriebsüberdruck túlnyomásnál max. Max. Überdruck túlnyomás Betriebsüberdruck Üzemi túlnyomás Motornenn- névl. teljesítmény leistung Kältetrockner- Hűtveszárító teljesítmény- leistungs- aufnahme felvétel **) **) Abmessungen Méretek Sz B x Mé T x x HM Sűrített Druckluftanschluspegeszint**) levegő Hangnyomás- Schalldruck- csatlakozás Tömeg Masse bar m³/min bar kw mm db(a) kg bar m³/min bar kw kw mm db(a) kg ASD 5 7,5,6 8,5 0,6,0 8,5.60 x 900 x.50 G ¼ ASD 5 T 7,5,6 8,5 0,6,0 8,5 0,8.770 x 900 x.50 G ¼ ,5,9 8,5 7,5,9 8,5 ASD 0 0,,0.60 x 900 x.50 G ¼ ASD 0 T 0,,0 0,8.770 x 900 x.50 G ¼ ,58 5,0,58 5,0 7,5,58 8,5 7,5,58 8,5 ASD 50 0,85, x 900 x.50 G ¼ ASD 50 T 0,85,0 5 0,8.770 x 900 x.50 G ¼ ,05 5,0,05 5,0 7,5 5,5 8,5 7,5 5,5 8,5 ASD 60 0,9, x 900 x.50 G ¼ ASD 60 T 0,9,0 0 0,8.770 x 900 x.50 G ¼ 69 85,7 5,0,7 5, SFC-kivitel fordulatszámszabályzott hajtással T SFC-kivitel fordulatszámszabályzott hajtással és integrált hűtveszárítóval Modell Típus Szállítási Liefermenge teljesítmény *) *) a Gesamtanlage berendezésre von. bei üzemi Betriebsüberdruck túlnyomásnál max. Max. Überdruck túlnyomás Abmessungen Méretek Sz B x Mé T x x HM Betriebsüberdruck Üzemi túlnyomás Motornenn- névl. teljesítmény leistung Sűrített Druckluftanschluss levegő csatlakozás Hangnyomásszint**) Schalldruckpegel Tömeg Masse Modell Típus Szállítási Liefermenge teljesítmény *) *) a Gesamtanlage berendezésre von. bei üzemi Betriebsüberdruck túlnyomásnál max. Max. Überdruck túlnyomás Betriebsüberdruck Üzemi túlnyomás Motornenn- névl. teljesítmény leistung Kältetrockner- Hűtveszárító teljesítmény- leistungs- aufnahme felvétel **) **) Abmessungen Méretek Sz B x Mé T x x HM Sűrített Druckluftanschluspegeszint**) levegő Hangnyomás- Schalldruck- csatlakozás Tömeg Masse bar m³/min bar kw mm db(a) kg bar m³/min bar kw kw mm db(a) kg 7,5,05-5,8 8,5 7,5,05-5,8 8,5 ASD 50 SFC 0,00 -, x 900 x.50 G ¼ ASD 50 T SFC 0,00 -,5 5 0,8.850 x 900 x.50 G ¼ ,9 -,76 0,9 -,76 7,5,6-6,0 8,5 7,5,6-6,0 8,5 ASD 60 SFC 0,00 -, x 900 x.50 G ¼ ASD 60 T SFC 0,00 -, ,8.850 x 900 x.50 G ¼ ,9 -,08 5 0,9 -, * ) A berendezés szállítási teljesítménye az ISO 7 : 009, C függelék szerint: abszolút szívóoldali nyomás (a), hűtő- és belépő levegő hőmérséklet 0 C ** ) Hangnyomásszint az ISO 5 és az ISO 96- alapszabvány szerint, tűrés: ± db(a) 5

11 Válassza ki az igény/felhasználás szerint a kívánt előkészítési fokot: Magyarázatok Sűrített levegő előkészítés hűtveszárítóval (+ C nyomás alatti harmatpont) ACT Aktívszén-adszorber Felhasználási példák: kiválasztva az ISO 857- (00) szerinti előkészítési fok AQUAMAT Olaj-víz szétválasztó AT Adszorpciós szárító Nyomástartórendszer DLB Sűrített levegő tartály ECD ECO-DRAIN FB / FC Előszűrő FD Utánszűrő FE / Mikroszűrő G Mikroszűrő-aktívszénszűrő kombináció FG Aktívszénszűrő T Hűtveszárító THNF Szekrényes előszűrő ZK Ciklonleválasztó Por Élelmiszer- és élvezeti cikk gyártás Különösen tiszta szállítólevegő, vegyi berendezések Gyógyszeripar Szövőgépek, fotólabor Festékszórás, porszórás Csomagolás, sűrített levegő vezérlésekhez és pneumatikus berendezésekhez Általános üzemi levegő, homokszórás minősítéssel Golyószórás Golyószórás minősítés nélkül Szállítólevegő szennyvízrendszerekhez Minőségi követelmények nélkül Olaj FE FD ACT választás szerinti szűrés DLB T* ZK G DLB T* ECD Kompresszor THNF 0, d 0,5 FE 0 AQUAMAT FC KAESER csavarkompresszorok esetén *a TG-TI hűtveszárítóknál az FE mikroszűrő opcionálisan beépíthető. egyéb berendezések Por Legtisztább levegőminőséget igénylő és tisztatér-technológiák, gyógyszeripar, tejgazdaság, sörfőzde Chipgyártás, optikai ipar, élelmiszer- és élvezeti cikk gyártás Fényezőberendezések Folyamatlevegő, gyógyszeripar Fotólabor Különösen száraz szállítólevegő, festékszórás, nyomás-finomszabályzók Víz - - Olaj FE Telepítés erősen ingadozó sűrített levegő fogyasztás esetén FD ACT DLB választás szerinti szűrés AT** FE ZK - - DLB nincs meghatározva nincs meghatározva nincs meghatározva nincs meghatározva nincs meghatározva ECD Kompresszor THNF 0 < Cp < Cp 0 Cp > 0 Víz Osztály Nyomás alatti harmatpont [ C] Pl. a legtisztább levegőminőséget igénylő és tisztatértechnológiákhoz a KAESER céggel történő egyeztetést követően 70 C 0 C 0 C + C C C Osztály A folyékony vízhányad koncentrációja CW in g/m³ * 7 CW 0,5 8 0,5 < CW < CW 0 CW >0 Osztály AQUAMAT ** Melegen regeneráló adszorpciós szárítóknál adott esetben utánhűtő szükséges. Teljes olajkoncentráció (folyékony, aeroszol + gáz halmazállapotú) [mg/m³]* Pl. a legtisztább levegőminőséget igénylő és tisztatértechnológiákhoz a KAESER céggel történő egyeztetést követően 0,0 0,,0 5,0 > 5,0 0 FD FG FE Részecskekoncentráció Cp [mg/m³] 6 Olaj AT**,0 d 5,0 0 Sűrített levegő hálózatokhoz fagyveszélyes alkalmazásoknál: Sűrített levegő előkészítés adszorpciós szárítóval (max. -70 C nyomás alatti harmatpont) 0,5 d,0 Pl. a legtisztább levegőminőséget igénylő és tisztatértechnológiákhoz a KAESER céggel történő egyeztetést követően Osztály FB Max. részecskemennyiség/m³; d részecskeátmérővel [µm]* Osztály Szilárd részecskék / por Sűrített levegő minőségi osztályok az ISO 857- (00) szerint: *) a következő referenciafeltételek esetén: 0 C, bar(absz), 0% légnedvesség KAESER KOMPRESSOREN Kft. 00 Budaörs, Gyár u. Tel.: () 5 00 Fax: () info.hungary@kaeser.com P-65/HU./ A műszaki változtatások joga fenntartva! Legtisztább levegőminőséget igénylő és tisztatér-technológiák, tejgazdaság, sörfőzde Víz Telepítés erősen ingadozó sűrített levegő fogyasztás esetén
