Csavarkompresszorok SXC»compact«sorozat

Átírás

1 Csavarkompresszorok SXC»compact«sorozat A világszerte elismert SIGMA PROFIL-lal Szállítási teljesítmény:,26, m 3 /min, nyomás: 1 bar

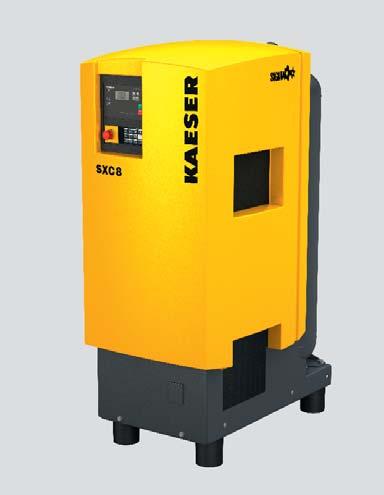

2 SXC sorozat A kompakt komplett megoldás SXC komplett kompresszorállomások minimális alapterületen: csatlakoztatni és használni így szól a szlogen, ugyanis a rotációs szinterezéssel készült műanyag házban megbúvó csavarkompresszor, hűtveszárító és sűrített levegő tartály üzemkész egységet képeznek. A hatékony energiafelhasználás, a jó karbantarthatóság, a hosszú élettartam és az optimálisan összehangolt komponensek lehetővé teszik a hosszú éveken át tartó, megbízható és hatékony alkalmazást a műhelyekben és a kisebb gyártóüzemekben. All inclusive sűrített levegő állomás minimális alapterületen Hatékony energiafelhasználás a kezdetektől Az összes SXC compact sűrített levegő állomás csavarkompresszor blokkja a rendkívül hatékony SIGMA PROFIL-lal kialakított csavarrotorral rendelkezik, így kevesebb energia felhasználásával több sűrített levegő állítható elő. Sokoldalú és helytakarékos A 2,2 és, kw közötti hajtásteljesítmény lehetővé teszi, hogy az ember mindig megtalálja az adott alkalmazásnak leginkább megfelelő típust. A négy SXC-modell felállításához mindössze,62 négyzetméter telepítési felület szükséges, mivel szélességük csupán 61, cm. Energiatakarékos és megbízhatóan rendelkezésre áll Ezeknek az All inclusive SXC berendezéseknek a megbízható és gazdaságos üzeméről az áramot megtakarító Start-Stop szabályzással ellátott SIGMA CONTROL BASIC kompresszorvezérlés gondoskodik. Halk és tiszta Az SXC komplett állomások legfeljebb 69 db(a)- es zajszintjükkel kimondottan halk működésűek. A beépített hűtveszárítónak köszönhetően száraz, tiszta sűrített levegőt biztosítanak. Az elektronikus szintszabályzós kondenzátumleeresztő megbízhatóan és energiaveszteség nélkül vezeti el a kondenzátumot a nyomástartó edényből és a hűtveszárítóból. Energiaköltség-megtakarítás műszaki optimalizálással Kompresszorállomás beszerzési költségek Karbantartási költségek Ábra: SXC 4 Energiaköltség hányad Lehetséges energiamegtakarítási potenciál 2 3

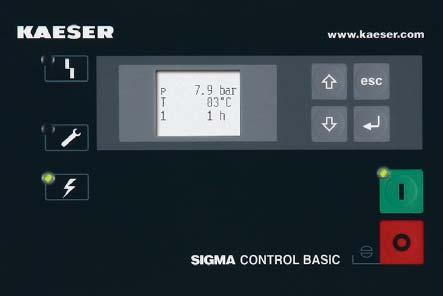

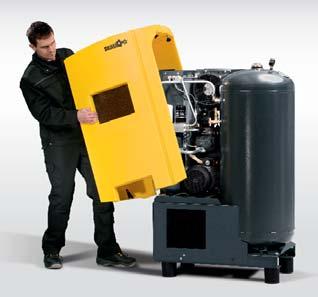

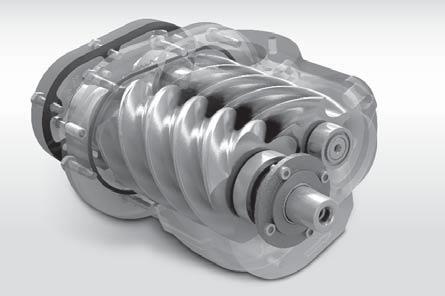

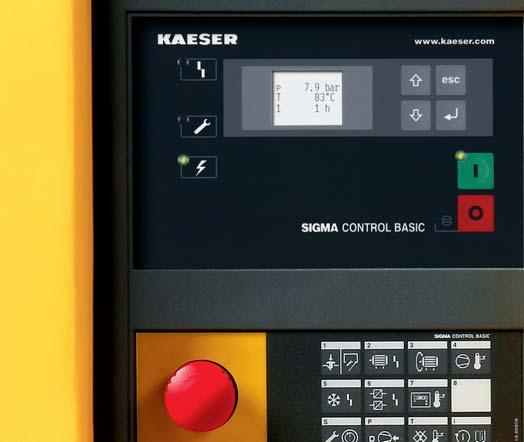

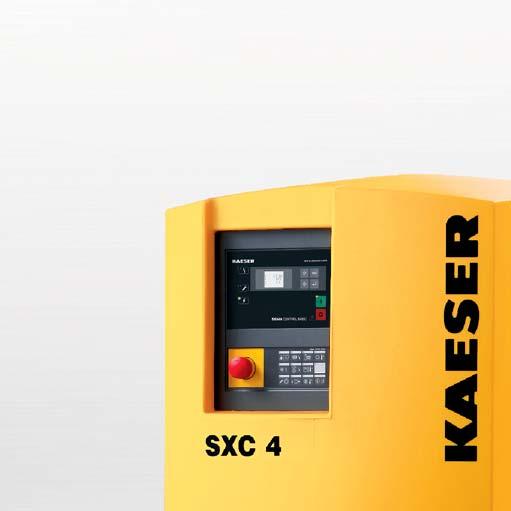

3 SXC sorozat KAESER-minőség a legapróbb részletekig Rotorok SIGMA PROFIL-lal A KAESER KOMPRESSOREN saját fejlesztésű, SIGMA PROFIL-lal kialakított rotorjai a hagyományos kialakítású profilokkal összehasonlítva azonos légszállítás esetén kb. -2 %-kal kevesebb energiát igényelnek. Ez jelentősen hozzájárul a teljes berendezés kiemelkedő hatékonyságához. SIGMA CONTROL BASIC vezérlés A Start-Stop szabályzással működő SIGMA CONT- ROL BASIC vezérlés garantálja a berendezés megbízható és gazdaságosság szempontjából optimális üzemeltetését. Emellett elvégzi az SXC berendezés folyamatos felügyeletét is. Kilépő levegő Hűtőlevegő Kevés karbantartást igénylő kivitel A könnyű, rotációsan szinterezett polietilén burkolat leemelése után az összes karbantartási pont jól elérhetővé válik. Az elektronikus kondenzátumleeresztő egy rácson keresztül ellenőrizhető. Az SXC-berendezéseket a rendkívül jó karbantarthatóság jellemzi. Hatékony hűtés Az innovatív hűtési megoldások a KAESER-kompresszorok különleges ismertetőjegyei közé tartoznak. Ez természetesen az SXC berendezésekre is érvényes: az optimális hűtést három ventilátor biztosítja. Az egyik (saját hajtómotorral felszerelt) ventilátor megbízhatóan hűti a folyadékot. 4

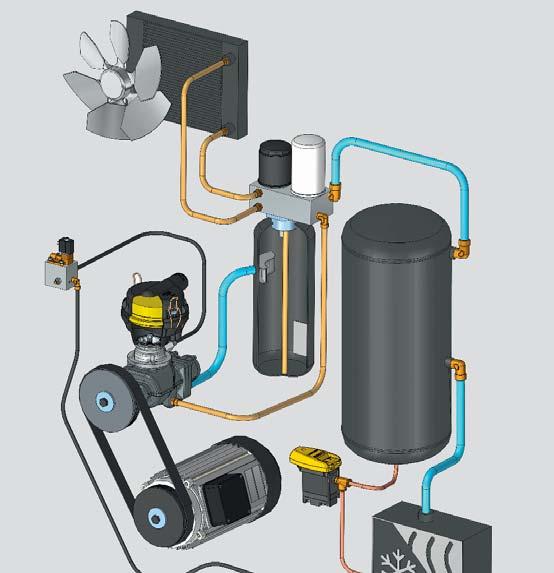

4 Felszereltség Az SXC berendezések felépítése Komplett berendezés Üzemkész, teljesen automatikus, járulékos hangtompítással és rezgéscsillapítással ellátott kivitel, rotációs szinterezésű, duplafalú polietilén burkolat Zajcsillapítás Hangtompító burkolat, fém-gumi kötéses rezgéscsillapító, dupla rezgéscsillapítással ellátott Kompresszorblokk Egyfokozatú, hűtőfolyadék-befecskendezéssel a rotorok optimális hűtéséhez; KAESER fejlesztésű csavarkompresszor blokk a világszerte elismert SIGMA PROFIL-lal Villanymotor Energiatakarékos kivitel (IE2), német minőségi gyártmány, IP 4 védelem, Iso F szerinti plusz tartalék Bordásékszíj-hajtás Karbantartást nem igénylő rugalmas szíj; nincs szükség utánfeszítésre Hűtőfolyadék- és levegőkör Méhsejtszerkezetű, száraz légszűrő; szívószelep visszacsapószeleppel; pneumatikus légtelenítőszelep; hűtőfolyadék-tartály külön elhelyezett leválasztópatronnal; biztonsági szelep; minimumnyomás-visszacsapószelep; mikroszűrő a hűtőfolyadékkörben Hűtés Léghűtéses; alumíniumhűtő a hűtőfolyadék számára saját ventilátormotorral, külön ventilátor a motor hajtótengelyén, automatikus melegenfutás-szabályozás (csak nagyon csekély kihasználtság mellett működik) Tartály Belső bevonattal ellátva, elektronikus vezérlésű kondenzátumleeresztő SIGMA CONTROL BASIC Elektronikus szabályozó- és felügyelőrendszer. Piktogramok, nagyméretű kijelző. Start-Stop szabályozás. A következők felügyelete: forgásirány, berendezésnyomás, sűrítési hőmérséklet, hűtveszárító. A következő mért adatok kijelzése: hálózati nyomás, kikapcsolási nyomás, sűrítési hőmérséklet. A következő állapotadatok kijelzése: berendezés állapota, hiba, esedékes karbantartás. A következők kijelzése: szerviz, terheléses működés és kompresszorműködés óraszámlálói; beállítható szervizintervallumok, kiválasztható nyomás- és hőmérsékletegységek (bar/psi/mpa/ C/ F). Egyedileg csökkenthető a berendezés kívánt nyomása. Vész-Ki kapcsoló, "Motor üzemel" potenciálmentes érintkező. Elektronikus nyomásjelátalakító. Elektromos részegységek IP 4 védettségű kapcsolószekrény; automatikus csillag-delta mágneskapcsoló-kombináció (3 kw-tól); túláramkioldó, vezérlőtranszformátor Nemesacélból készült hőcserélővel, integrált kondenzátumleválasztóval, elektronikusan vezérelt kondenzátum-leeresztővel, szigetelt hűtőközegkörrel Levegőszűrő Sűrítőblokk Hajtómotor Automatikus ékszíjfeszítő mechanizmus Folyadékleválasztó tartály Hűtő Sűrített levegő tartály Eco Drain kondenzátumleeresztő Sűrített levegő kilépés Szabályzószelep Műszaki adatok Nézetek Modell Típus Betriebsüberdruck Üzemi túlnyomás Szállítási Liefermenge teljesítmény * ) üzemi Über- * ) Max. max. Gesamtanlage bei a berendezésre Betriebsüberdrucküzemi túlnyomás druck vonatkozó túlnyomásnál Motornennleistung névl. telj. Kältetrockner teljesítményfelvétele Leistungsaufnahme Kältemittel Hűtőközeg Nyomás Druck- alatti tau- punkt harmatpont Diff Hűtveszárítdruck erenz- nyomáskülönbség Kältetrockner Sűrített Druck- levegő luft- behälter tartály Abmessungen Méretek Szé B x Mé T x x HMa Schall- Hangnyomásszint**druckpegel ) Tömeg Masse Elölnézet Bal oldali nézet 3-D nézet SXC 3 bar m³/min bar kw kw C bar l mm db(a) kg,34,26 2,2,2 R 4 a +6, x 9 x Kondenzátumleeresztés Sűrített levegő kilépés SXC 4,4,36,26 1 3,,2 R 4 a +6, x 9 x Hátulnézet Jobb oldali nézet SXC 6,6,4,37 1 4,,3 R 4 a +6, x 9 x SXC,,67,4 1,,3 R 4 a +6, x 9 x *) A berendezés szállítási teljesítménye az ISO 1217: 29, C függelék szerint: 1 bar (absz) szívóoldali nyomás; 2 C hűtő- és munkalevegő belépő hőmérséklet **) az ISO 211 szabvány és az ISO alapszabvány szerint, üzemelés maximális üzemi túlnyomásnál; Tűrés: ± 3 db (A) 6 7

5 Válassza ki az igény/felhasználás szerint a kívánt előkészítési fokot: Felhasználási példák: kiválasztva az ISO 73-1 (2) szerinti előkészítési fok Sűrített levegő előkészítés hűtveszárítóval Festékszórás, porszórás, csomagolás, vezérlő- és műszerlevegő Por Víz Olaj 1 2 DHS KE ECD SXC AQUAMAT DHS ECD KE Szilárd részecskék / por Magyarázatok Kondenzátum-előkészítő rendszer Nyomástartórendszer ECO-DRAIN (kondenzátumleeresztő) Koaleszcens szűrő, Extra Sűrített levegő minőségi osztályok az ISO 73-1 (2) szerint: Általános ipari levegő, kiváló minőségű homokfúvás 4 3 AQUAMAT Max. részecskeszám m³-enként * d: részecskeméret μm-ben,1 d,, d 1, 1, d, Nincs meghatározva Nincs meghatározva Nincs meghatározva. Nincs meghatározva Nincs meghatározva. Részecskekoncentráció (Cp) mg/m³ értékben megadva* Víz 6 < C p 7 < C p X C p > Nyomás alatti harmatpont [ C] 1 7 C 2 4 C 3 2 C C + 7 C 6 + C Folyékony vízhányad koncentrációja (C W ) g/m³ értékben megadva* 7 C W,, < C W 9 < C W X C W > Olaj Teljes olajkoncentráció (folyékony, aeroszol + gáz halmazállapotú) [mg/m³] * 1,1 2,1 3 1, 4, X >, *) a következő referenciafeltételek esetén: 2 C, 1 bar(absz), % légnedvesség KAESER KOMPRESSOREN Kft. 24 Budaörs, Gyár u. 2 Tel.: (23) 44 3 Fax: (23) info.hungary@kaeser.com P-61/26HU A műszaki változtatások jogát fenntartjuk..2/16
