1 Légkezelő berendezések energetikai auditja Matuz Géza, értékesítési vezető Rosenberg Hungária Lég- és Klímatechnikai Kft Tokodaltáró, József Attila út. 34. web: 1

2 Átlagos iroda épület energia felhasználása Gépészeti berendezések energia hatékonyabbá tételével csökkenthetjük energia költségeinket Forrás: ASHRAE Standard 62.1 User s Manual 2

3 Életciklus költségek Teljes birtoklási költség (TCO): Az energia költségek az életciklus költségnek a döntő hányadát teszik ki, ezért fontos az üzemeltetési költség minimalizálása A villamos teljesítmény csökkenése és a hővisszanyerés növelése döntően kihat az üzemeltetési költségre és a beruházási költségre, azaz a berendezés teljes birtoklási költségére Az RLT01 előírás a készülékházak kialakítására egyértelmű iránymutatást ad, amellyel a légkezelőgép légtechnikai, hőtechnikai és higiénikus követelményei biztosítottak 10-20%-kal magasabb beruházási költség drasztikus üzemeltetési költségcsökkentést jelent! 3

4 Életciklus költségek Légkezelőgépeink az Eurovent és az RLT alapján különböző energetikai osztályok szerint készített összehasonlítása látható az ábrán, amelyen bemutatható a teljes birtoklási költség (TCO - Total Cost of Ownership). A TCO a beruházási költségből, a hővisszanyerőn elért energianyereségből és a hatékony motorok energiaköltségéből tevődik össze. A magasabb energiaosztályú gépeknél alacsonyabb üzemeltetési költség adódik, ezért a beruházás hamarabb megtérül Ft m 3 /h légszállítású Rosenberg Airbox légkezelőgépek összehasonlítása Ft Ft Ft Ft Ft Airbox S40 13R (RLT B, EUROVENT D) Airbox S40 13R (RLT B, EUROVENT C) Airbox S40 13R (RLT B, EUROVENT B) Airbox S40 13Q (RLT A, EUROVENT B) Ft Airbox S40 13Q (RLT A, EUROVENT A) Airbox S40 13Q (RLT A+, EUROVENT A) 0 Ft 0 év 1 év 2 év 3 év 4 év 5 év 6 év 7 év 8 év 9 év 10 év 4

5 Légkezelő energia felülvizsgálat célja - Rengeteg olyan légkezelőgép működik, amely hővisszanyerő nélkül üzemel energia faló - Egyre gyakoribb kérdés: hogyan csökkenthetjük légkezelőgépeink energia felhasználását, viszonylag egyszerűen? Ventilátor, vagy ventilátor motor csere Nagyobb hatásfokú hővisszanyerő Három példát mutatunk be a következőkben 5

6 Légkezelő energetikai átépítése 1. példa 15 éves befúvó elszívó légkezelőgép energetikai feljavítása: Légkezelőgép jellemzők: Régi kialakítás : befúvó: 5310 m 3 /h; 1000 Pa elszívó: 4550 m 3 /h; 700 Pa befúvó: szűrő fűtő - ventilátor elszívó: szűrő ventilátor Cél: 1. kicserélni a ventilátort EC motoros szabadonfutó járókerekűre 2. beépíteni hővissszanyerőt 6

7 Légkezelő energetikai átépítése 1. példa 15 éves befúvó elszívó légkezelőgép energetikai feljavítása: Légkezelőgép jellemzők: Új kialakítás : befúvó: 5310 m 3 /h; 1000 Pa elszívó: 4550 m 3 /h; 700 Pa befúvó: szűrő hővisszanyerő - ventilátor - fűtő elszívó: szűrő hővisszanyerő - ventilátor 7

8 Légkezelő energetikai átépítése 1. példa Megtérülés számítás Légtechnikai berendezések életciklusköltség összehasonlítása Gazdaságossági számítás DIN V und VDI szerint Kitöltendő adatmezők piros színnel jelölve 1. Általános adatok 1.1 Felállítás helye Budapest / Magyarország Vevő: 1.2 Befújt légmennyiség [m³/h] m³/h Projekt: 1.3 Befújt hőm. fűtés (14-25 C) 24,00 C LV-Pos.: öltöző 1.4 Befújt hőm. hűtés (14-22 C) Feldolgozó: 1.5 Légnedvesség előírás nincs 1.6 Légnedvesítő típusa légnedvesítő nélkül 1.7 Hűtési funkció hűtés nélkül Dátum: Gazdaságossági számítás peremfeltételei (VDI ) 2.1 Üzemidők 2.3 Általános adatok órák / nap 16,0 óra Figyelembe vett idő 10 év napok / hét 5 nap Használati idő 10 év hetek / év 48 hét Tényleges éves kamat (Követelmény) 0,01% Órák összesen óra Százalékos ktg. Kezelés / karbantartás 3,00% 2.2 Energia költségek Áram 22,500 Ft/kWh 2.4 Éves áremelkedések Hűtés 14,850 Ft/kWh Tőke/ Karbantartás/Kezelés 2,0% Fűtés 11,250 Ft/kWh Energiaköltségek 5,0% Gőz 1,000 Ft/kWh 3. RLT-Készülékek Befúvó régi gép Hővisszanyerős Hővisszanyerős EC 3.1 Tervezett készülék költség 1 Ft Ft 8

9 Légkezelő energetikai átépítése 1. példa Megtérülés számítás 4. Tervezett készülék teljesítmény adatai (DIN V ) 4.1 Hővisszanyerő hatásfoka, a befújt hőmérséklet módosulásra vonatkozóan 0,0% 70,7% 4.2 Befúvó hővisszanyerő légnedvesség visszanyeréssel (igen/nem) nem nem nem 4.3 Befúvó ventilátor elektromos teljesítmény igénye Pel [kw] 6,00 kw 0,00 kw 3,50 kw 4.4 Elszívó ventilátor elektromos teljesítmény igénye Pel [kw] 2,00 kw 0,00 kw 3,50 kw 5. Energia mennyiség 3851 üzemóránál (DIN V 18599) 5.1 Éves áram felhasználás kwh kwh kwh 5.2 Éves hűtés felhasználás kwh kwh kwh 5.3 Éves fűtés (utófűtéssel) felhasználás kwh kwh kwh 5.4 Éves gőznedvesség felhasználás kwh kwh kwh 6. Költség = Felhasználás (Energia mennyiség x Energia költség) 6.1 Áram költség az első évben ,38 Ft - Ft Ft 6.2 Hűtés költség az első évben - Ft - Ft - Ft 6.3 Fűtés (utófűtéssel) költség az első évben Ft - Ft Ft 6.4 Gőznedvesség költség az első évben - Ft - Ft - Ft 6.5 Karbantartási/kezelési/tisztítási/felügyeleti költségek 0 Ft - Ft Ft 6.6 Üzemeltetési költségek az első évben Ft - Ft Ft 7. Éves törlesztés számítás (VDI ) 7.1 Energiaköltség áram kifizetés Ft/év Ft/év Ft/év 7.2 Energiaköltség hűtés kifizetés Ft/év Ft/év Ft/év 7.3 Energiaköltség fűtés (utófűtéssel) kifizetés Ft/év Ft/év Ft/év 7.4 Energiaköltség gőznedvesség kifizetés Ft/év Ft/év Ft/év 7.5 Lekötött tőke kifizetés Ft/év Ft/év Ft/év 7.6 Üzemeltetési költségek (karbantartás/kezelés/tisztítás/felügyelet) Ft/év Ft/év Ft/év 7.7 Összes éves törlesztés Ft/év Ft/év Ft/év 8. Amortizációs idő Hővisszanyerős az Befúvó régi gép -hez 9. Amortizációs idő Hővisszanyerős az Hővisszanyerős EC -höz 10. Amortizációs idő Hővisszanyerős EC az Befúvó régi gép -hez 3,7 év 9

10 Légkezelő energetikai átépítése 1. példa Megtérülés számítás 11. Költség aa vizsgált időtartam figyelembevételével (VDI ) (törlesztés x vizsgált időtartam) 11.1 Karbantartási / kezelési költségek 0 Ft - Ft Ft 11.2 Áram költségek Ft - Ft Ft 11.3 Hűtés költségek - Ft - Ft - Ft 11.4 Fűtés költségek Ft - Ft Ft 11.5 Gőznedvesítés költségek - Ft - Ft - Ft 11.6 Tőke költségek 1 Ft - Ft Ft 12. Életciklusköltség összesen Ft - Ft Ft 13. Beruházási költségek 1 Ft - Ft Ft Az életciklusköltségek nagyságának és megoszlásának grafikus ábrázolása: Karbantartási / kezelési költségek Áram költségek Hűtés költségek Fűtés költségek Gőznedvesítés költségek Ft Ft Ft Ft Ft - Ft Tőke költségek RLT 1 RLT 2 RLT 3 10

11 Légkezelő energetikai átépítése 2. példa 15 éves befúvó elszívó légkezelőgép energetikai feljavítása: Légkezelőgép jellemzők: Régi kialakítás : befúvó: m 3 /h; 700 Pa elszívó: m 3 /h; 700 Pa befúvó: szűrő hővisszanyerő fűtő - ventilátor elszívó: szűrő ventilátor - hővisszanyerő Cél: 1. kicserélni a ventilátort EC motoros szabadonfutó járókerekűre 2. kicserélni hővissszanyerőt az ErP szerint 11

12 Légkezelő energetikai átépítése 2. példa 15 éves befúvó elszívó légkezelőgép energetikai feljavítása: Légkezelőgép jellemzők: Új kialakítás : befúvó: m 3 /h; 700 Pa elszívó: m 3 /h; 700 Pa befúvó: szűrő új hővisszanyerő - ventilátor - fűtő elszívó: szűrő új hővisszanyerő ventilátor 9 db-os ECFanGrid ventilátorok oldalnézet felülnézet 12

13 Légkezelő energetikai átépítése 2. példa Megtérülés számítás Légtechnikai berendezések életciklusköltség összehasonlítása Gazdaságossági számítás DIN V und VDI szerint Kitöltendő adatmezők piros színnel jelölve 1. Általános adatok 1.1 Felállítás helye Budapest / Magyarország Vevő: 1.2 Befújt légmennyiség [m³/h] m³/h Projekt: 1.3 Befújt hőm. fűtés (14-25 C) 22,00 C LV-Pos.: technikai helyiség 1.4 Befújt hőm. hűtés (14-22 C) Feldolgozó: 1.5 Légnedvesség előírás nincs 1.6 Légnedvesítő típusa légnedvesítő nélkül 1.7 Hűtési funkció hűtés nélkül Dátum: Gazdaságossági számítás peremfeltételei (VDI ) 2.1 Üzemidők 2.3 Általános adatok órák / nap 24,0 óra Figyelembe vett idő 10 év napok / hét 5 nap Használati idő 10 év hetek / év 48 hét Tényleges éves kamat (Követelmény) 0,01% Órák összesen óra Százalékos ktg. Kezelés / karbantartás 3,00% 2.2 Energia költségek Áram 22,500 Ft/kWh 2.4 Éves áremelkedések Hűtés 14,850 Ft/kWh Tőke/ Karbantartás/Kezelés 2,0% Fűtés 11,250 Ft/kWh Energiaköltségek 5,0% Gőz 1,000 Ft/kWh 3. RLT-Készülékek Befúvó régi gép Hővisszanyerős Hővisszanyerős EC 13

14 Légkezelő energetikai átépítése 2. példa Megtérülés számítás 3. RLT-Készülékek Befúvó régi gép Hővisszanyerős Hővisszanyerős EC 3.1 Tervezett készülék költség 1 Ft Ft Ft 4. Tervezett készülék teljesítmény adatai (DIN V ) 4.1 Hővisszanyerő hatásfoka, a befújt hőmérséklet módosulásra vonatkozóan 50,0% 71,0% 71,0% 4.2 Befúvó hővisszanyerő légnedvesség visszanyeréssel (igen/nem) nem nem nem 4.3 Befúvó ventilátor elektromos teljesítmény igénye Pel [kw] 35,00 kw 30,00 kw 28,00 kw 4.4 Elszívó ventilátor elektromos teljesítmény igénye Pel [kw] 35,00 kw 30,00 kw 28,00 kw 5. Energia mennyiség 5776 üzemóránál (DIN V 18599) 5.1 Éves áram felhasználás kwh kwh kwh 5.2 Éves hűtés felhasználás kwh kwh kwh 5.3 Éves fűtés (utófűtéssel) felhasználás kwh kwh kwh 5.4 Éves gőznedvesség felhasználás kwh kwh kwh 6. Költség = Felhasználás (Energia mennyiség x Energia költség) 6.1 Áram költség az első évben ,36 Ft Ft Ft 6.2 Hűtés költség az első évben - Ft - Ft - Ft 6.3 Fűtés (utófűtéssel) költség az első évben Ft Ft Ft 6.4 Gőznedvesség költség az első évben - Ft - Ft - Ft 6.5 Karbantartási/kezelési/tisztítási/felügyeleti költségek 0 Ft Ft Ft 6.6 Üzemeltetési költségek az első évben Ft Ft Ft 7. Éves törlesztés számítás (VDI ) 7.1 Energiaköltség áram kifizetés Ft/év Ft/év Ft/év 7.2 Energiaköltség hűtés kifizetés Ft/év Ft/év Ft/év 7.3 Energiaköltség fűtés (utófűtéssel) kifizetés Ft/év Ft/év Ft/év 7.4 Energiaköltség gőznedvesség kifizetés Ft/év Ft/év Ft/év 7.5 Lekötött tőke kifizetés Ft/év Ft/év Ft/év 7.6 Üzemeltetési költségek (karbantartás/kezelés/tisztítás/felügyelet) Ft/év Ft/év Ft/év 7.7 Összes éves törlesztés Ft/év Ft/év Ft/év 8. Amortizációs idő Hővisszanyerős az Befúvó régi gép -hez 3,6 év 9. Amortizációs idő Hővisszanyerős EC az Hővisszanyerős -höz 1,1 év 10. Amortizációs idő Hővisszanyerős EC az Befúvó régi gép -hez 3,0 év 14

15 Légkezelő energetikai átépítése 2. példa Megtérülés számítás 11. Költség aa vizsgált időtartam figyelembevételével (VDI ) (törlesztés x vizsgált időtartam) 11.1 Karbantartási / kezelési költségek 0 Ft Ft Ft 11.2 Áram költségek Ft Ft Ft 11.3 Hűtés költségek - Ft - Ft - Ft 11.4 Fűtés költségek Ft Ft Ft 11.5 Gőznedvesítés költségek - Ft - Ft - Ft 11.6 Tőke költségek 1 Ft Ft Ft 12. Életciklusköltség összesen Ft Ft Ft 13. Beruházási költségek 1 Ft Ft Ft Az életciklusköltségek nagyságának és megoszlásának grafikus ábrázolása: Ft Karbantartási / kezelési költségek Áram költségek Ft Ft Ft Hűtés költségek Ft Ft Fűtés költségek Ft Ft Gőznedvesítés költségek Ft - Ft Tőke költségek RLT 1 RLT 2 RLT 3 15

16 Légkezelő energetikai átépítése 3. példa X éves befúvó elszívó légkezelőgép energetikai feljavítása: Légkezelőgép jellemzők: Régi kialakítás : befúvó: m 3 /h; 300 Pa elszívó: m 3 /h; 300 Pa befúvó: szűrő fűtő - ventilátor elszívó: ventilátor Cél: beépíteni közvetítő közeges hővissszanyerőt 16

17 Légkezelő energetikai átépítése 3. példa 15 éves befúvó elszívó légkezelőgép energetikai feljavítása: Légkezelőgép jellemzők: Új kialakítás : befúvó: m 3 /h; 300 Pa elszívó: m 3 /h; 300 Pa befúvó: szűrő hővisszanyerő - ventilátor - fűtő elszívó: szűrő hővisszanyerő - ventilátor 17

18 Légkezelő energetikai átépítése 1. példa Megtérülés számítás Légtechnikai berendezések életciklusköltség összehasonlítása Gazdaságossági számítás DIN V und VDI szerint Kitöltendő adatmezők piros színnel jelölve 1. Általános adatok 1.1 Felállítás helye Budapest / Magyarország Vevő: ipar 1.2 Befújt légmennyiség [m³/h] m³/h Projekt: 1.3 Befújt hőm. fűtés (14-25 C) 22,00 C LV-Pos.: 1.4 Befújt hőm. hűtés (14-22 C) 22,00 C Feldolgozó: 1.5 Légnedvesség előírás nincs 1.6 Légnedvesítő típusa légnedvesítő nélkül 1.7 Hűtési funkció hűtés nélkül Dátum: Gazdaságossági számítás peremfeltételei (VDI ) 2.1 Üzemidők 2.3 Általános adatok órák / nap 24,0 óra Figyelembe vett idő 10 év napok / hét 7 nap Használati idő 10 év hetek / év 30 hét Tényleges éves kamat (Követelmény) 0,01% Órák összesen óra Százalékos ktg. Kezelés / karbantartás 3,00% 2.2 Energia költségek Áram 35,000 Ft/kWh 2.4 Éves áremelkedések Hűtés 14,850 Ft/kWh Tőke/ Karbantartás/Kezelés 2,0% Fűtés 16,200 Ft/kWh Energiaköltségek 5,0% Gőz 1,000 Ft/kWh 18

19 Légkezelő energetikai átépítése 1. példa Megtérülés számítás 3. RLT-Készülékek Hővisszany. nélkül 35%-Hővisszny-vel 53%-Hővisszny-vel 3.1 Tervezett készülék költség 1 Ft Ft Ft 4. Tervezett készülék teljesítmény adatai (DIN V ) 4.1 Hővisszanyerő hatásfoka, a befújt hőmérséklet módosulásra vonatkozóan 0,0% 35,0% 56,0% 4.2 Befúvó hővisszanyerő légnedvesség visszanyeréssel (igen/nem) nem nem nem 4.3 Befúvó ventilátor elektromos teljesítmény igénye Pel [kw] 0,00 kw 0,00 kw 0,00 kw 4.4 Elszívó ventilátor elektromos teljesítmény igénye Pel [kw] 0,00 kw 0,00 kw 0,00 kw 5. Energia mennyiség 5054 üzemóránál (DIN V 18599) 5.1 Éves áram felhasználás kwh kwh kwh 5.2 Éves hűtés felhasználás kwh kwh kwh 5.3 Éves fűtés (utófűtéssel) felhasználás kwh kwh kwh 5.4 Éves gőznedvesség felhasználás kwh kwh kwh 6. Költség = Felhasználás (Energia mennyiség x Energia költség) 6.1 Áram költség az első évben - Ft - Ft - Ft 6.2 Hűtés költség az első évben - Ft - Ft - Ft 6.3 Fűtés (utófűtéssel) költség az első évben Ft Ft Ft 6.4 Gőznedvesség költség az első évben - Ft - Ft - Ft 6.5 Karbantartási/kezelési/tisztítási/felügyeleti költségek 0 Ft Ft Ft 6.6 Üzemeltetési költségek az első évben Ft Ft Ft 7. Éves törlesztés számítás (VDI ) 7.1 Energiaköltség áram kifizetés Ft/év Ft/év Ft/év 7.2 Energiaköltség hűtés kifizetés Ft/év Ft/év Ft/év 7.3 Energiaköltség fűtés (utófűtéssel) kifizetés Ft/év Ft/év Ft/év 7.4 Energiaköltség gőznedvesség kifizetés Ft/év Ft/év Ft/év 7.5 Lekötött tőke kifizetés Ft/év Ft/év Ft/év 7.6 Üzemeltetési költségek (karbantartás/kezelés/tisztítás/felügyelet) Ft/év Ft/év Ft/év 7.7 Összes éves törlesztés Ft/év Ft/év Ft/év 8. Amortizációs idő 35%-Hővisszny-vel az Hővisszany. nélkül -hez 0,7 év 9. Amortizációs idő 53%-Hővisszny-vel az 35%-Hővisszny-vel -höz 2,0 év 10. Amortizációs idő 53%-Hővisszny-vel az Hővisszany. nélkül -hez 1,2 év 19

20 Légkezelő energetikai átépítése 1. példa Megtérülés számítás 11. Költség aa vizsgált időtartam figyelembevételével (VDI ) (törlesztés x vizsgált időtartam) 11.1 Karbantartási / kezelési költségek 0 Ft Ft Ft 11.2 Áram költségek - Ft - Ft - Ft 11.3 Hűtés költségek - Ft - Ft - Ft 11.4 Fűtés költségek Ft Ft Ft 11.5 Gőznedvesítés költségek - Ft - Ft - Ft 11.6 Tőke költségek 1 Ft Ft Ft 12. Életciklusköltség összesen Ft Ft Ft 13. Beruházási költségek 1 Ft Ft Ft Az életciklusköltségek nagyságának és megoszlásának grafikus ábrázolása: Ft Karbantartási / kezelési költségek Áram költségek Ft Ft Ft Hűtés költségek Ft Ft Fűtés költségek Ft Ft Gőznedvesítés költségek Ft - Ft Tőke költségek RLT 1 RLT 2 RLT 3 20

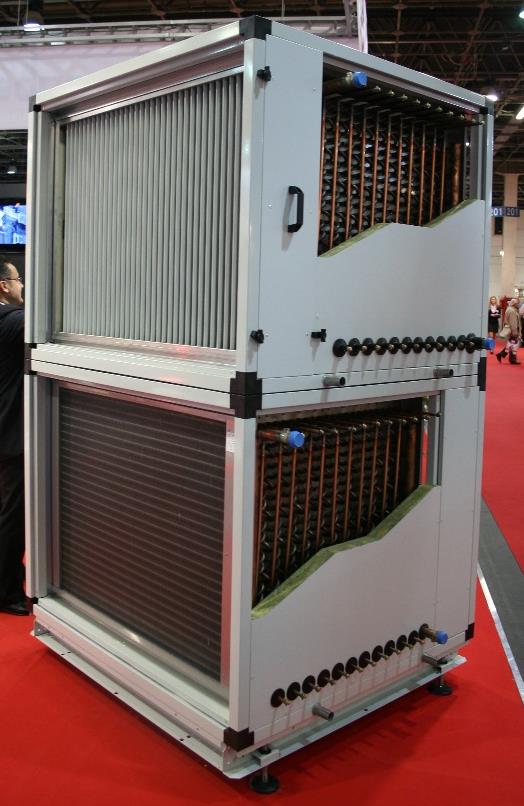

21 Rosenberg nagyhatékonyságú közvetítőközeges hővisszanyerők 21

22 Nagyhatékonyságú közvetítőközeges hővisszanyerők Előnyei: Nagy hőmérsékelti-hatásfok (akár 63-75%) elérhető a H1 hővisszanyerési osztály (EUROVENT A, RLT A+) Ez illeszkedik a 2016 elején hatályba lépő ErP-LOT6-hoz Fizikailag távol lehetnek egymástól az ágak Nem keveredik az elszívott és a befújt levegő Robbanásveszélyes közegek Kórházak / tisztatér technológia Erősen szennyezett levegő elszívásánál is alkalmazható Konyhák Utólag is beépíthető meglévő légkezelő egységekbe Több, akár eltérő térfogatáramú ág is összeköthető Egyéb hőforrások is betáplálhatók a hidraulikai körbe (hulladékhő, megújuló energiák) 22

23 Hőbevitel közvetlenül a hidraulikai körbe - KVSC A hővisszanyerő körbe egy víz/víz lemezes hőcserélőn keresztül külső hőforrást lehet bekapcsolni A hővisszanyerés után hiányzó hőmennyiséget pótolni lehet pl. Hőszivattyúval A hőcserélők nagy hatékonysága miatt a közvetítő közeg kellően lehűl, így akár alacsony hőfokszinten is lehet külső hőforrást bekapcsolni Hulladékhő alkalmazásának a lehetősége (pl. szennyvízből, napkollektorból) Nincs szükség további hűtő / fűtő hőcserélők beépítésére a légkezelőkben Légoldali nyomásveszteség csökkenése 23

24 Mintarendszer fejlesztése Demonstrációs berendezés a Rosenberg Hungáriánál 24

25 Összefoglaló Érdemes megvizsgálni régi de még sokáig üzemképes szellőzőberendezések energetikai felújítását Amennyiben a berendezés nagyon régi, érdemes a cserét választani EC motoros ventilátorok lehetőséget nyújtanak a szükséges légmennyiség utólagos pontos beállítására Amennyiben a gép mérete kötött, jó lehetőség a közvetítő közeges hővisszanyerés Közvetítő közeges hálózatra ráfűtve/ráhűtve kiszerelhetjük a szellőző gépből a fűtő/hűtő hőcserélőt belső ellenállás csökkenés A legtöbb esetben rövid megtérülési idők Energia megtakarítás költség csökkentés CO 2 emisszió csökkentés 25

26 THE AIR MOVEMENT GROUP Köszönöm a figyelmet!
