Bevezetés. A légkondicionáló berendezést csak tanúsítvánnyal rendelkezőszakember telepítheti, hozzávaló alkatrészek és csövezés használatával

Átírás

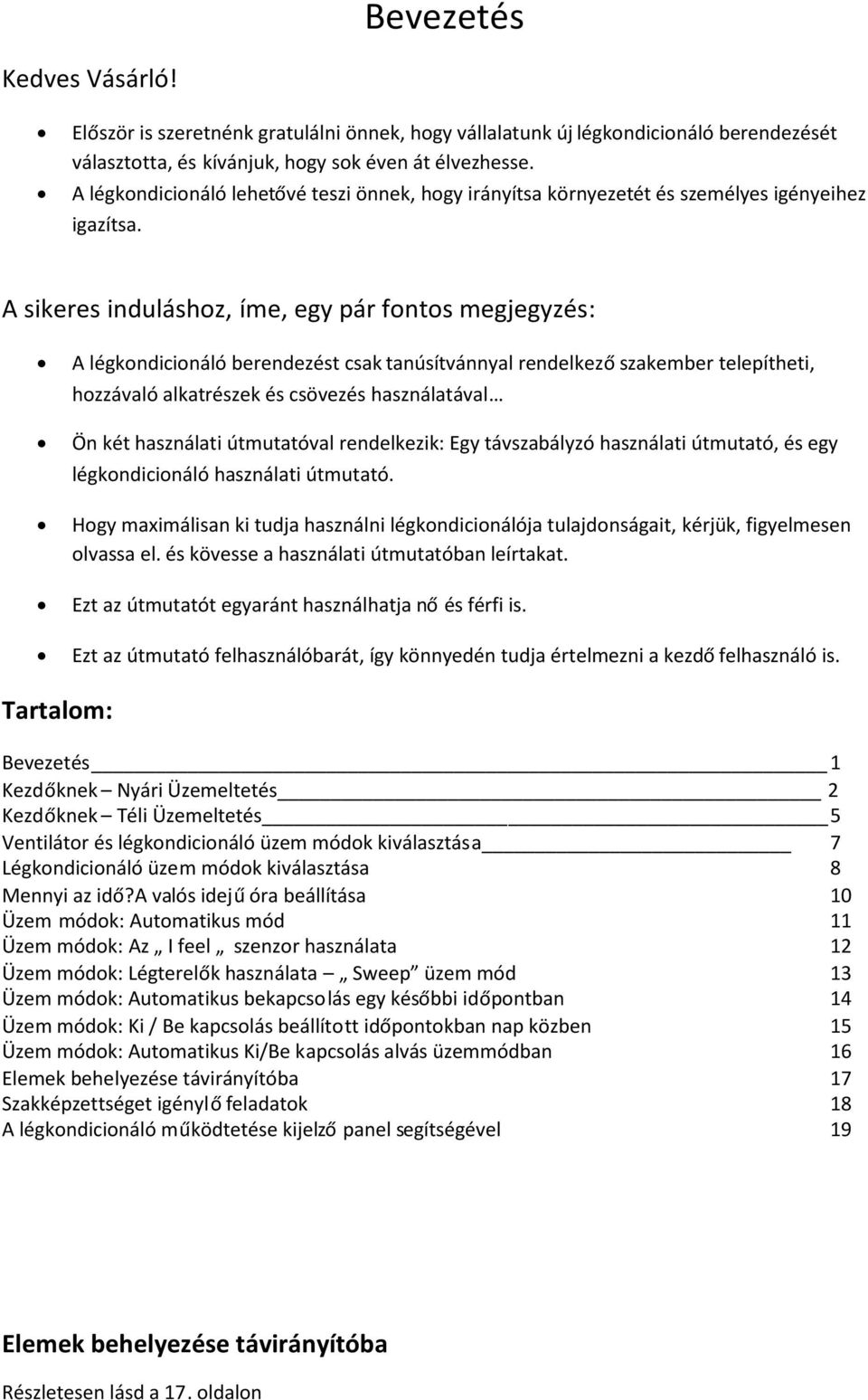

1 Bevezetés Kedves Vásárló! Először is szeretnénk gratulálni önnek, hogy vállalatunk új légkondicionáló berendezését választotta, és kívánjuk, hogy sok éven át élvezhesse. A légkondicionáló lehetővé teszi önnek, hogy irányítsa környezetét és személyes igényeihez igazítsa. A sikeres induláshoz, íme, egy pár fontos megjegyzés: A légkondicionáló berendezést csak tanúsítvánnyal rendelkezőszakember telepítheti, hozzávaló alkatrészek és csövezés használatával Ön két használati útmutatóval rendelkezik: Egy távszabályzó használati útmutató, és egy légkondicionáló használati útmutató. Hogy maximálisan ki tudja használni légkondicionálója tulajdonságait, kérjük, figyelmesen olvassa el. és kövesse a használati útmutatóban leírtakat. Ezt az útmutatót egyaránt használhatja nőés férfi is. Ezt az útmutató felhasználóbarát, így könnyedén tudja értelmezni a kezdőfelhasználó is. Tartalom: Bevezetés 1 Kezdőknek Nyári Üzemeltetés 2 Kezdőknek Téli Üzemeltetés 5 Ventilátor és légkondicionáló üzem módok kiválasztása 7 Légkondicionáló üzem módok kiválasztása 8 Mennyi az idő?a valós idejűóra beállítása 10 Üzem módok: Automatikus mód 11 Üzem módok: Az I feel szenzor használata 12 Üzem módok: Légterelők használata Sweep üzem mód 13 Üzem módok: Automatikus bekapcsolás egy későbbi időpontban 14 Üzem módok: Ki / Be kapcsolás beállított időpontokban nap közben 15 Üzem módok: Automatikus Ki/Be kapcsolás alvás üzemmódban 16 Elemek behelyezése távirányítóba 17 Szakképzettséget igénylőfeladatok 18 A légkondicionáló működtetése kijelzőpanel segítségével 19 Elemek behelyezése távirányítóba Részletesen lásd a 17. oldalon

2 Itt a nyár? Szeretné, ha légkondicionálója lehűtené a szobáját?...semmiség! Egy nyomás a gombra a távirányítón és a légkondicionáló elkezd hűteni. Mutasson a távirányítóval a légkondicionálóra, ha parancsot szeretne küldeni. Mit fogunk látni a távirányító kijelzőjén? Ha azt szeretnéd, hogy a légkondicionáló kikapcsoljon Irányítsd a távirányítót a gép felé és nyomd meg az ON/OFF gombot. Mit fogunk látni a távirányító kijelzőjén? 2

3 A légkondicionáló újbóli bekapcsolása, miután kikapcsolta. Ha azt szeretné, hogy a légkondícionáló újra bekapcsoljon, azt kétféle módon érheti el: A. Úgy ahogy korábban végrehajtotta a kék gomb megnyomásával. Amikor így kapcsolja be a készüléket, az elkezd újra hűteni (22 C-ra), automatikus ventilátor üzemmódban. B. Nyomja meg a piros ON/ OFF gombot.mikor ezt a bekapcsolást választja, a légkondicionáló elkezd működni abban az állapotban ahogy kikapcsolás előtt üzemelt. Tehát, ha változtatott valamit a beállításokon, mióta a készülék legutóbb üzemelt, a légkondícionáló ezen változások szerint kapcsol BE. Ha változtatni szeretné a ventilátor sebességét? Ha változtatni kívánjuk a légkondicionáló működési hőmérsékletét (melegebb/hidegebb) Mutasson a távirányítóval a légkondicionálóra, hogy elküldje a parancsot. Nyomja meg a mínusszal jelölt gombot, vagy a plusszal jelölt gombot. Minden alkalommal, mikor megnyomja a mínusz gombot a hőmérséklet csökken (hidegebb) egy fokkal. Minden alkalommal, mikor megnyomja a plusz gombot a hőmérséklet növekszik (melegebb) egy fokkal. Celsius Celsius 3

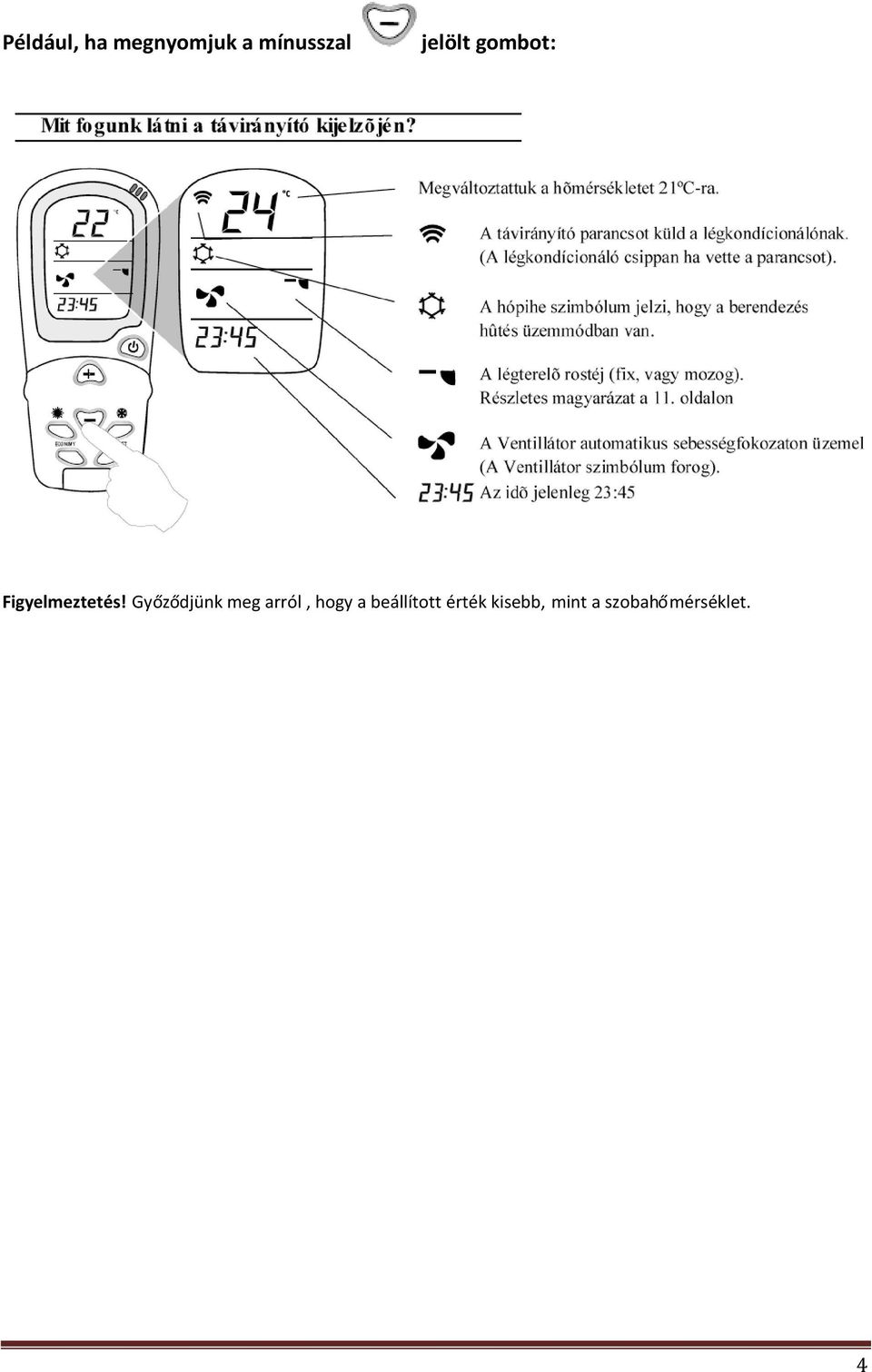

4 Például, ha megnyomjuk a mínusszal jelölt gombot: Figyelmeztetés! Győződjünk meg arról, hogy a beállított érték kisebb, mint a szobahőmérséklet. 4

5 Eljött a tél?azt szeretné. hogy a légkondícionáló felmelegítse a szobáját?...semmiség! Egy nyomás a gombra a távirányítón, és a légkondícionáló elkezd fűteni. Mutasson a távirányítóval a légkondícionálóra, hogy elküldje a parancsot. Nyomja meg a piros gombot amelyen a nap szimbólum van. Ha ki szeretné kapcsolni a légkondícionálót Mutasson a távirányítóval a légkondícionálóra, hogy elküldje a parancsot. Nyomja meg az ON/OFF gombot 5

6 A légkondicionáló újbóli bekapcsolása, miután kikapcsolta. Ha azt szeretné, hogy a légkondicionáló újra bekapcsoljon, azt kétféle módon érheti el: A. Úgy ahogy korábban végrehajtotta a piros gomb megnyomásával. Amikor így kapcsolja be a készüléket, az elkezd újra fűteni (23 C-ra), automatikus ventilátor üzemmódban. B. Nyomja meg a piros ON/ OFF gombot.mikor ezt a bekapcsolást választja, a légkondicionáló elkezd működni abban az állapotban ahogy kikapcsolás előtt üzemelt. Tehát, ha változtatott valamit a beállításokon, mióta a készülék legutóbb üzemelt, a légkondicionáló ezen változások szerint kapcsol BE. Ha változtatni kívánjuk a légkondicionáló működési hőmérsékletét (melegebb/hidegebb) Mutasson a távirányítóval a légkondicionálóra, hogy elküldje a parancsot. Nyomja meg a mínusszal jelölt gombot, vagy a plusszal jelölt gombot. Minden alkalommal, mikor megnyomja a mínusz gombot a hőmérséklet csökken (hidegebb) egy fokkal. Minden alkalommal, mikor megnyomja a plusz gombot a hőmérséklet növekszik (melegebb) egy fokkal. Celsius Celsius Például, ha megnyomjuk a plusszal jelölt gombot: Figyelmeztetés! Győződjünk meg arról, hogy a beállított érték nagyobb, mint a szobahőmérséklet. 6

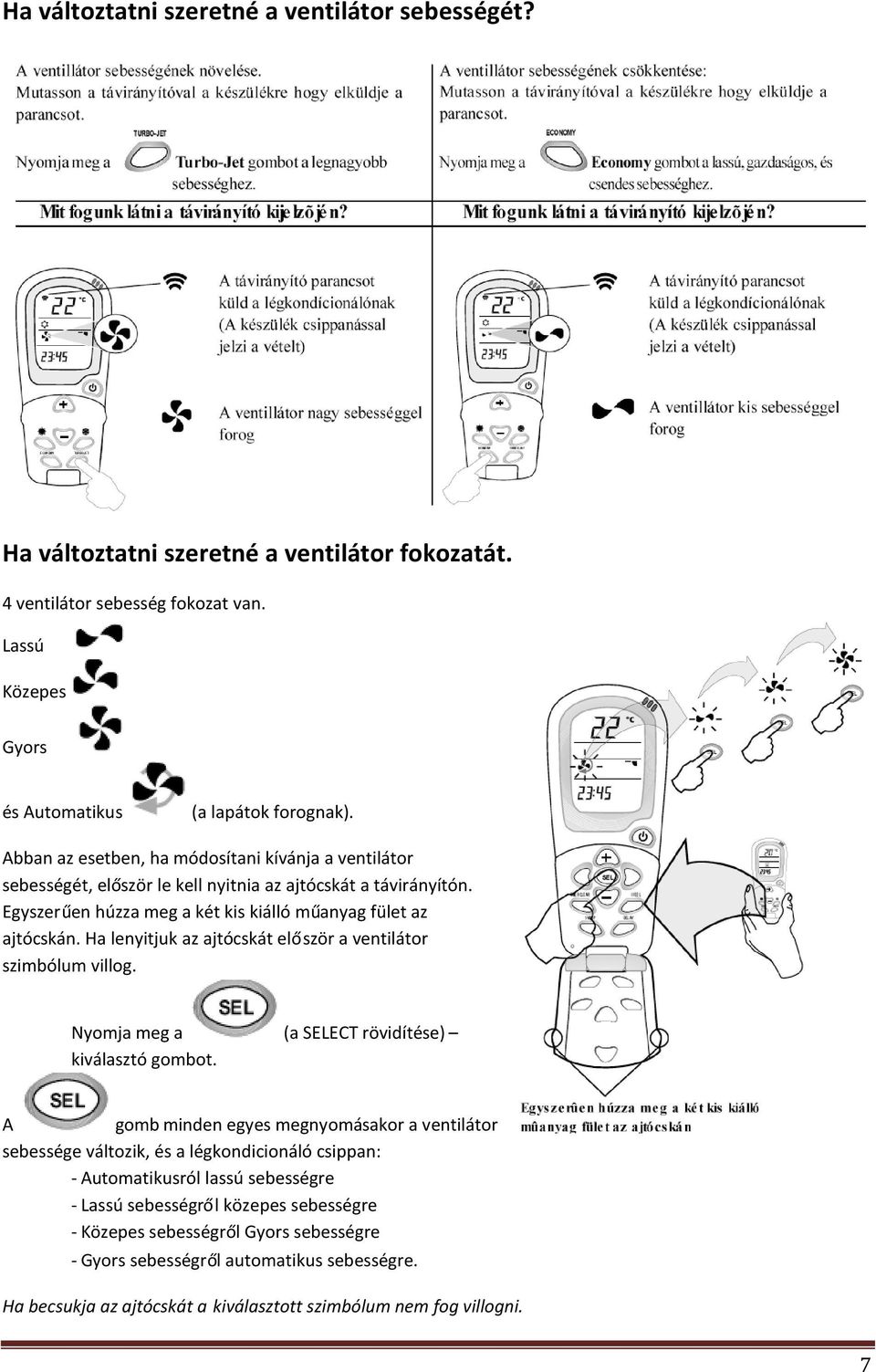

7 Ha változtatni szeretné a ventilátor sebességét? Ha változtatni szeretné a ventilátor fokozatát. 4 ventilátor sebesség fokozat van. Lassú Közepes Gyors és Automatikus (a lapátok forognak). Abban az esetben, ha módosítani kívánja a ventilátor sebességét, először le kell nyitnia az ajtócskát a távirányítón. Egyszerűen húzza meg a két kis kiálló műanyag fület az ajtócskán. Ha lenyitjuk az ajtócskát először a ventilátor szimbólum villog. Nyomja meg a (a SELECT rövidítése) kiválasztó gombot. A gomb minden egyes megnyomásakor a ventilátor sebessége változik, és a légkondicionáló csippan: - Automatikusról lassú sebességre - Lassú sebességről közepes sebességre - Közepes sebességről Gyors sebességre - Gyors sebességről automatikus sebességre. Ha becsukja az ajtócskát a kiválasztott szimbólum nem fog villogni. 7

8 Ha változtatni szeretné a légkondicionáló üzemmódját Hűtés üzemmód (hópihe szimbólum) A légkondicionáló a beállított hőmérsékletre fog hűteni, miközben szárítja és szűri a szoba levegőjét. Ventilátor üzemmód (ventilátor szimbólum) A légkondicionáló keringeti és szűri a szoba levegőjét, anélkül, hogy változtatná annak hőmérsékletét. Fűtés üzemmód (nap szimbólum) A légkondicionáló a beállított hőmérsékletre fog hűteni, miközben szárítja és szűri a szoba levegőjét. Szárítás üzemmód (csepp szimbólum) A légkondicionáló szárítja és szűri a szoba levegőjét, miközben enyhén hűti. Az üzemmódok külön sorban láthatók a távirányító kijelzőjén. Automatikus üzemmód (A betű) A légkondícionáló fűti, vagy hűti a szoba levegőjét a beállított hőmérsékletre. Ha a szoba hidegebb, mint a beállított hőmérséklet a légkondicionáló automatikusan fűt. Ha a szoba melegebb, mint a beállított hőmérséklet a légkondicionáló automatikusan hűt. Részletesebb információk a 9. oldalon. Hogyha választani szeretne az üzemmódok közül, először le kell nyitnia az ajtócskát a távirányítón. Könnyedén nyissa le az ajtócskát. Egyszerűen húzza meg a két kis kiálló műanyag fület az ajtócskán. Ha lenyitjuk az ajtócskát először a ventilátor szimbólum villog. A ventilátor szimbólum villog. 8

9 1) Nyomja meg a plusszal jelölt gombot egyszer, hogy az üzemmódok sorba kerüljön. Valamelyik üzemmód villog. Például - fűtés üzemmód villog. 2) Nyomja meg a jobbra vagy a balra gombokat, hogy kiválassza a kívánt üzemmódot. A jobbra, és balra gombokkal mozoghatunk jobbra és balra az üzemmódok sorban. Például, ha az automata módon vagyunk, amelyik a jobb szélső, és megnyomjuk a balra gombot, a csepp simbólum fog villogni. Ha még egyszer megnyomjuk a balra gombot, a villogás arrébb ugrik a nap szimbólumra tovább. ami a fűtést jelképezi, és így 3) Amikor a kívánt üzemmód villog jeleznünk kell a távirányítónak, hogy ezt a módot választjuk. Mutassunk rá a távirányítóval a légkondícionálóra, és nyomjuk meg a, azaz a kiválasztás gombot. Megjegyzés: Akkor is kiválaszthatjuk az üzemmódot, amikor a légkondícionáló nincs bekapcsolva. Később, ha a légkondicionálót bekapcsoljuk az ON/OFF gombbal a készülék átvált a kiválasztott üzemmódra. Ha nem nyomunk meg semmilyen gombot, vagy nem választunk 10 másodpercen keresztül, akkor a ventilátor szimbólum fog villogni újra (ez az alapállapot mikor lenyitjuk az ajtót). 9

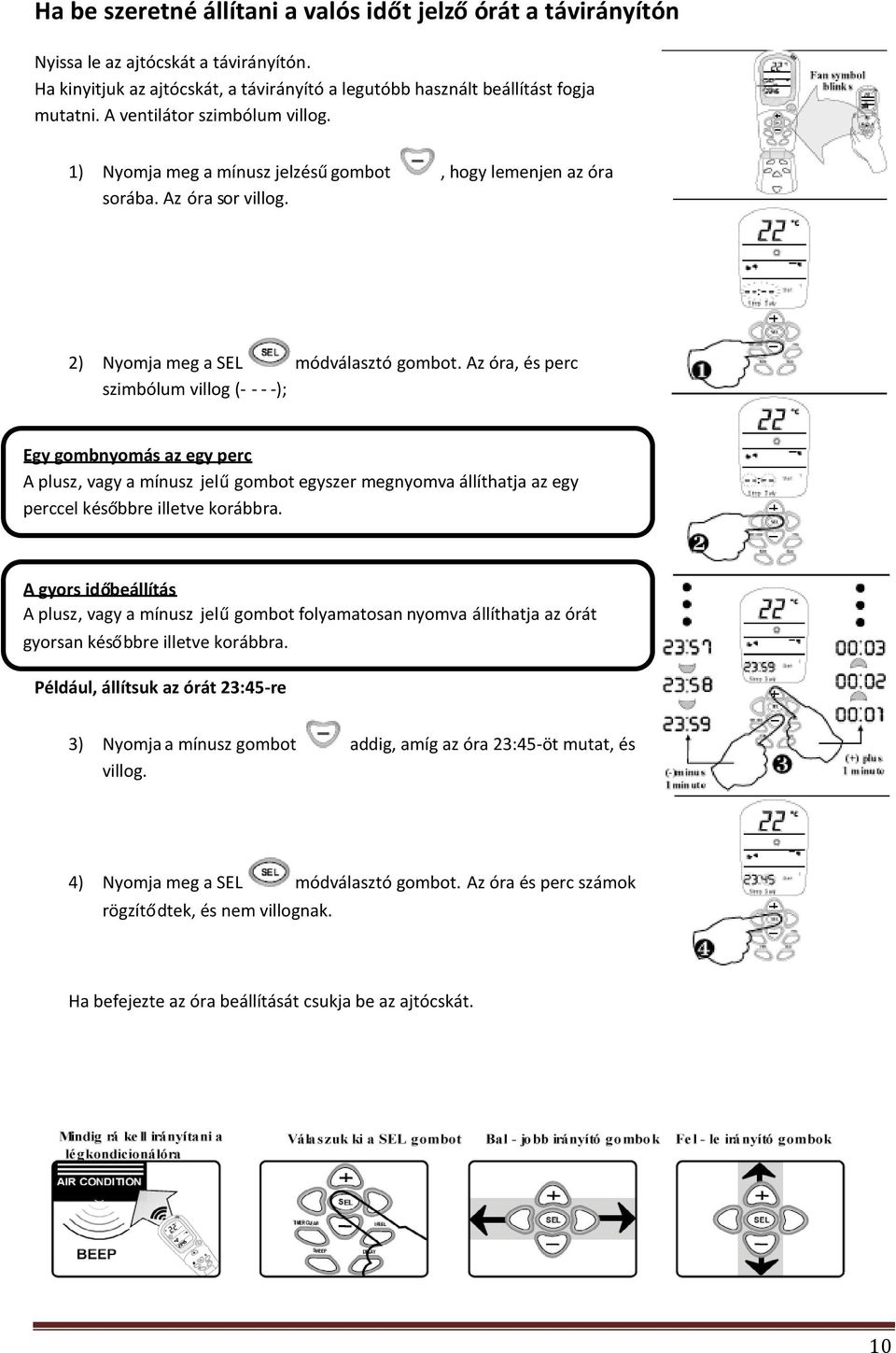

10 Ha be szeretné állítani a valós időt jelzőórát a távirányítón Nyissa le az ajtócskát a távirányítón. Ha kinyitjuk az ajtócskát, a távirányító a legutóbb használt beállítást fogja mutatni. A ventilátor szimbólum villog. 1) Nyomja meg a mínusz jelzésűgombot, hogy lemenjen az óra sorába. Az óra sor villog. 2) Nyomja meg a SEL módválasztó gombot. Az óra, és perc szimbólum villog ( ); Egy gombnyomás az egy perc A plusz, vagy a mínusz jelűgombot egyszer megnyomva állíthatja az egy perccel későbbre illetve korábbra. A gyors időbeállítás A plusz, vagy a mínusz jelűgombot folyamatosan nyomva állíthatja az órát gyorsan későbbre illetve korábbra. Például, állítsuk az órát 23:45-re 3) Nyomja a mínusz gombot addig, amíg az óra 23:45-öt mutat, és villog. 4) Nyomja meg a SEL módválasztó gombot. Az óra és perc számok rögzítődtek, és nem villognak. Ha befejezte az óra beállítását csukja be az ajtócskát. 10

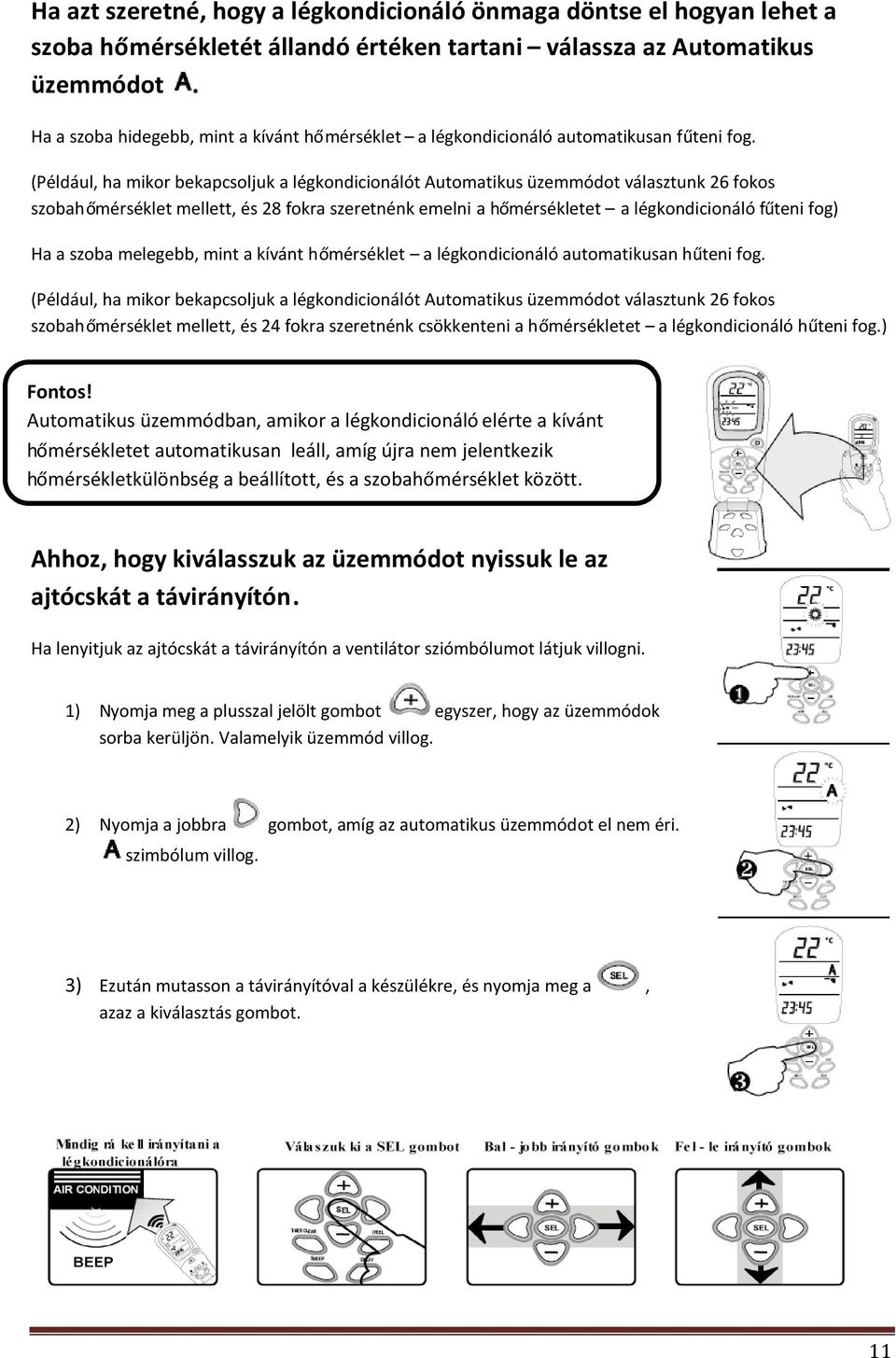

11 Ha azt szeretné, hogy a légkondicionáló önmaga döntse el hogyan lehet a szoba hőmérsékletét állandó értéken tartani válassza az Automatikus üzemmódot. Ha a szoba hidegebb, mint a kívánt hőmérséklet a légkondicionáló automatikusan fűteni fog. (Például, ha mikor bekapcsoljuk a légkondicionálót Automatikus üzemmódot választunk 26 fokos szobahőmérséklet mellett, és 28 fokra szeretnénk emelni a hőmérsékletet a légkondicionáló fűteni fog) Ha a szoba melegebb, mint a kívánt hőmérséklet a légkondicionáló automatikusan hűteni fog. (Például, ha mikor bekapcsoljuk a légkondicionálót Automatikus üzemmódot választunk 26 fokos szobahőmérséklet mellett, és 24 fokra szeretnénk csökkenteni a hőmérsékletet a légkondicionáló hűteni fog.) Fontos! Automatikus üzemmódban, amikor a légkondicionáló elérte a kívánt hőmérsékletet automatikusan leáll, amíg újra nem jelentkezik hőmérsékletkülönbség a beállított, és a szobahőmérséklet között. Ahhoz, hogy kiválasszuk az üzemmódot nyissuk le az ajtócskát a távirányítón. Ha lenyitjuk az ajtócskát a távirányítón a ventilátor sziómbólumot látjuk villogni. 1) Nyomja meg a plusszal jelölt gombot egyszer, hogy az üzemmódok sorba kerüljön. Valamelyik üzemmód villog. 2) Nyomja a jobbra gombot, amíg az automatikus üzemmódot el nem éri. szimbólum villog. 3) Ezután mutasson a távirányítóval a készülékre, és nyomja meg a, azaz a kiválasztás gombot. 11

12 Ha azt szeretné, hogy légkondícionálója a távirányító környezetében lévő hőmérsékletet figyelembe véve működjön. Alaphelyzetben a légkondicionáló a környezetében lévőhőmérsékletet figyelembe véve működik. Beállítható, hogy légkondicionálója a távirányító környezetében lévőhőmérsékletet figyelembe véve működjön. A légkondicionáló folyamatosan működik amíg a hőmérséklet a távirányító környezetében el nem éri a kívánt értéket. 1) Nyomja meg a kék gombot. Ha a távirányító kijelzőjén megjelenik a házban hőmérő szimbólum. Figyelem! A légkondicionáló ebben a módban működik addig, amíg meg nem változtatjuk az előzőre. Ahhoz, hogy kilépjen az I Feel módból, nyomja meg újra a kék gombot. Ha meg szeretné mérni a szoba hőmérsékletét: A házban hőmérő szimbólum jelzi, hogy a távirányító a környezetében mért hőmérsékletet mutatja. Mikor a légkondicionáló KI van kapcsolva A távirányító folyamatosan a környezetében mért hőmérsékletet mutatja. Mikor a légkondicionáló BE van kapcsolva Egyszerűen rakja a távirányítót arra a területre, ahol szeretné a kívánt hőmérsékletet. Nyissa le az ajtócskát a távirányítón. A ventilátor szimbólum villog. 1) Nyomja meg a jobbra gombot egyszer. A ház szimbólum villog. Írányítsa a távirányítót a készülékre. 2) Nyomja meg a (kiválasztás) gombot. Amikor megnyomja a kiválasztó gombot, a távirányító kijelzőjén 10 másodpercig a szoba hőmérsékletetét fogjuk látni. 12

13 További funkciók: A levegőkiömlés szabályozása Sweep Mode A levegőkivezetőrács állásának megváltoztatása A távirányítóval könnyedén megváltoztathatja a levegő-kivezetőrács állását, mind fölfelé, mind lefelé. Az oldalirányú változtatáshoz használja a kiömlőnyílás mellett található fogantyúkat (lásd a légkondicionáló használati utasítását)! Rögzítené vagy megváltoztatná a levegő-kivezetőrács állását egy adott állástól följebb vagy lejjebb található pontig? Nyissa fel a távirányító fedelét. A FAN (ventilátor) jelzés villog. Irányítsa a távirányítót a légkondicionálóra. 1. Nyomja meg a szürke SWEEP gombot. Ezután a SWEEP jelzés villog. A SWEEP gomb minden megnyomása megváltoztatja a rács működését: Ha a levegő-kivezetőrács rögzítve van (a rács szimbólum mozdulatlan), a SWEEP gomb megnyomása után a rács legyezőszerű mozgást végez. Ha a levegő-kivezetőrács mozgásban van (a rács szimbólum mozog), a SWEEP gomb megnyomása után a kivezetőrács megáll. A levegő-kivezetőrács állásszögének megváltoztatása: 1. Nyomja meg a szürke SWEEP gombot, ezután a távirányító kijelzőjén a szimbólum villogni kezd, de továbbra is mozdulatlan. 2. A rács állásszögének megváltoztatásához nyomja meg a + vagy gombokat. A + gomb minden megnyomása följebb állítja a rácsot. A gomb minden megnyomása lejjebb állítja a rácsot. Fontos Információ Mivel a hideg levegőlefelé, a meleg levegőfölfelé száll, ezért nyáron a hatos, télen pedig a kettes számmal jelzett pozíciót javasoljuk. 13

14 További funkciók: Későbbi időpontban történőautomatikus bekapcsolás Késleltetés A légkondicionáló automatikus be- vagy kikapcsolása egy későbbi időpontban Például: A légkondicionáló működik és azt akarja, hogy két óra múltán önmagától kikapcsoljon. Nyissa fel a távirányító fedelét. 1. Nyomja meg a DELAY (késleltetés) gombot. Ezután láthatja a késleltetett műveletek sorát. Az óra és a perc szimbólumok villognak. (- - : - - ). 2. A légkondicionáló két órával késleltetett leállításához nyomja meg négyszer a DELAY gombot látható).. (a kijelzőn ekkor a 02:00 kiírás Ha valamely beállítást eltéveszt, kezdje elölről a folyamatot. A DELAY gomb minden megnyomása 30 perc késleltetést jelent. A késleltetett feladat megváltoztatására a + és gombokkal van lehetőség. Amikor a kívánt feladat villog irányítsa a távirányítót a légkondicionálóra. 3. Nyomja meg a SEL (SELECT, magyarul kiválasztás) gombot, amellyel a kiválasztja a kívánt feladatot. Csukja vissza a távirányító fedelét. A távirányító kijelzőjén a szokásos óra helyett egy időzítőlátható, amely mutatja, hogy mennyi idővan hátra a kijelölt késleltetett feladat végrehajtásáig. Az időzítő számlálója percenként változik. Például: A kijelzőn a következőlátható: 02:00 Stop 1. (A légkondicionáló 2 óra múlva kikapcsol) Ha a légkondicionáló ki van kapcsolva és a bekapcsolást késleltették, a Start 1 jelzés látható. Ha a légkondicionáló be van kapcsolva és a kikapcsolást késleltették a Stop 1 jelzés látható.ha az időzítőhelyett az aktuális időt szeretné látni nyissa fel a távirányító fedelét és nyomja meg a gombot. Ekkor az időzítőhelyén az óra villog. 14

15 További funkciók: Többszöri be- és kikapcsolás a nap folyamán A naponta többszöri be- és kikapcsolás beállítása A távirányító lehetőséget ad arra, hogy beprogramozzon számos feladatot, amelyeket a gép automatikusan végrehajt a nap folyamán. Például: Beállíthatja, hogy a légkondicionáló 3 óra késleltetéssel Nagyon fontos! Ahhoz, hogy a sorozatos feladatok megfelelően működjenek, győződjön meg róla, hogy a távirányító órája a pontos időt mutatja. bekapcsoljon, majd további 4 óra múlva leálljon. Beállíthatja, hogy a légkondicionáló 08:00-kor automatikusan bekapcsoljon és 10:30-kor leálljon, majd ismét bekapcsoljon 13:00-kor, és 17:30-kor újból kikapcsoljon. Beállíthatja, hogy a légkondicionáló minden reggel 08:30-kor automatikusan bekapcsoljon. Beállíthatja, hogy a légkondicionáló 22:00 órától kezdve folyamatosan csökkentse a hőmérsékletet az éjszaka folyamán. Minden program beállítása a következőmódon történik: (nyissa fel a távirányító fedelét) 1. Nyomja meg a gombot. Az óra villogni kezd. 2. Nyomja meg a jobbra gombot. A programozó sor villog és a Start 1 jelzés látható. Először állítsa be a kívánt időtartamot. Ha már korábban állított be automatikus feladatsort, akkor a kijelzőn a legutóbb beállított időlátható. Magyarázat: Minden feladat a hozzá tartozó bekapcsolási (Start) és kikapcsolási (Stop) időpontjával kerül meghatározásra. Három különbözőfeladat megadására van lehetőség: Start1/Stop1, Start2/Stop2, Start3/Stop3. Létezik továbbá egy SLEEP üzemmód, amelyet szintén Start/Stop időpontok megadása határoz meg Ha meg akarja tartani a programsort ahogy van, és keresni kíván a feladatok között? A SEL gomb egyszeri vagy többszöri megnyomásával kiválaszthatja, hogy melyik feladaton kíván változtatni.! Fontos Az óra akkor is aktív, ha nem látható az időzítőbeállítása során. Lásd 12.oldal. A jelenleg mutatotott időbeállítása vagy módosítása, 3. A + és a gombok segítségével állítsa be a feladat kezdetének kívánt időpontját (Start). A kiválasztott idővillog. Például: A + gomb elsőmegnyomása után 0:10 látható, tehát a légkondicionáló 10 perccel éjfél után automatikusan kikapcsol. Miután lehajtja a távirányító fedelét az időzítőmutatja, hogy a légkondicionáló mennyi időmúlva kapcsol ki. Például beállítja, hogy az elsőfeladat 00:10-kor kezdődjön 4. Nyomja meg a SEL gombot (kiválasztás) Ezután a kiválasztott időpontban (00:10) a légkondicionáló automatikusan végrehajtja a kívánt feladatot. Figyelem: A SEL gomb megnyomásával minden alkalommal a következőfeladatra ugrik.ha valamely beállítást eltéveszt kezdje elölről a folyamatot. 15

16 További funkciók: Automata be- és kikapcsolás SLEEP módban Amennyiben több be- illetve kikapcsolást kíván beállítani két módon teheti meg (nyissa fel a távirányító fedelét) Figyelem: Ha visszacsukja a távirányító fedelét az óra helyén az időzítőjelenik meg, amely mutatja, hogy mennyi időmúlva kapcsol BE/KI az a feladat, amelyet beállított. Figyelem: Ha a légkondicionáló egy beállított feladat megkezdése előtt már úgy működik, ahogyan a feladat alatt kellett volna, akkor az automatika átugorja a feladatot. Amennyiben törölni szeretné valamennyi beállított feladatot, tartsa 5 másodpercig lenyomva a TIMER CLEAR gombot. 16

17 A légkondicionáló beállítása úgy, hogy fokozatosan változtassa a hőmérsékletet, és egy megadott időben kapcsoljon ki Ennek az üzemmódnak a neve SLEEP (alvás) mivel általában elalvás előtt használatos. Elemcsere a távirányítóban Vegye le az elemtartó fedelét, úgy hogy az ábrán látható irányba tolja Ha van elem a tartóban akkor távolítsa el őket, ha nincsen akkor ugorjon a következőlépésre Helyezzen be két darab AAA típusú 1.5 V elemet. Győződjön meg róla, hogy a z elemeket a +, - jelzésnek megfelelően helyezte be. Tegye vissza az elemtartó fedelét. Cserélje ki mindkét elemet, ha a Low Battery jelzés megjelenik a kijelzőn (az elem szimbólum villog). Az elemcsere után újra be kell állítani az órát. 17

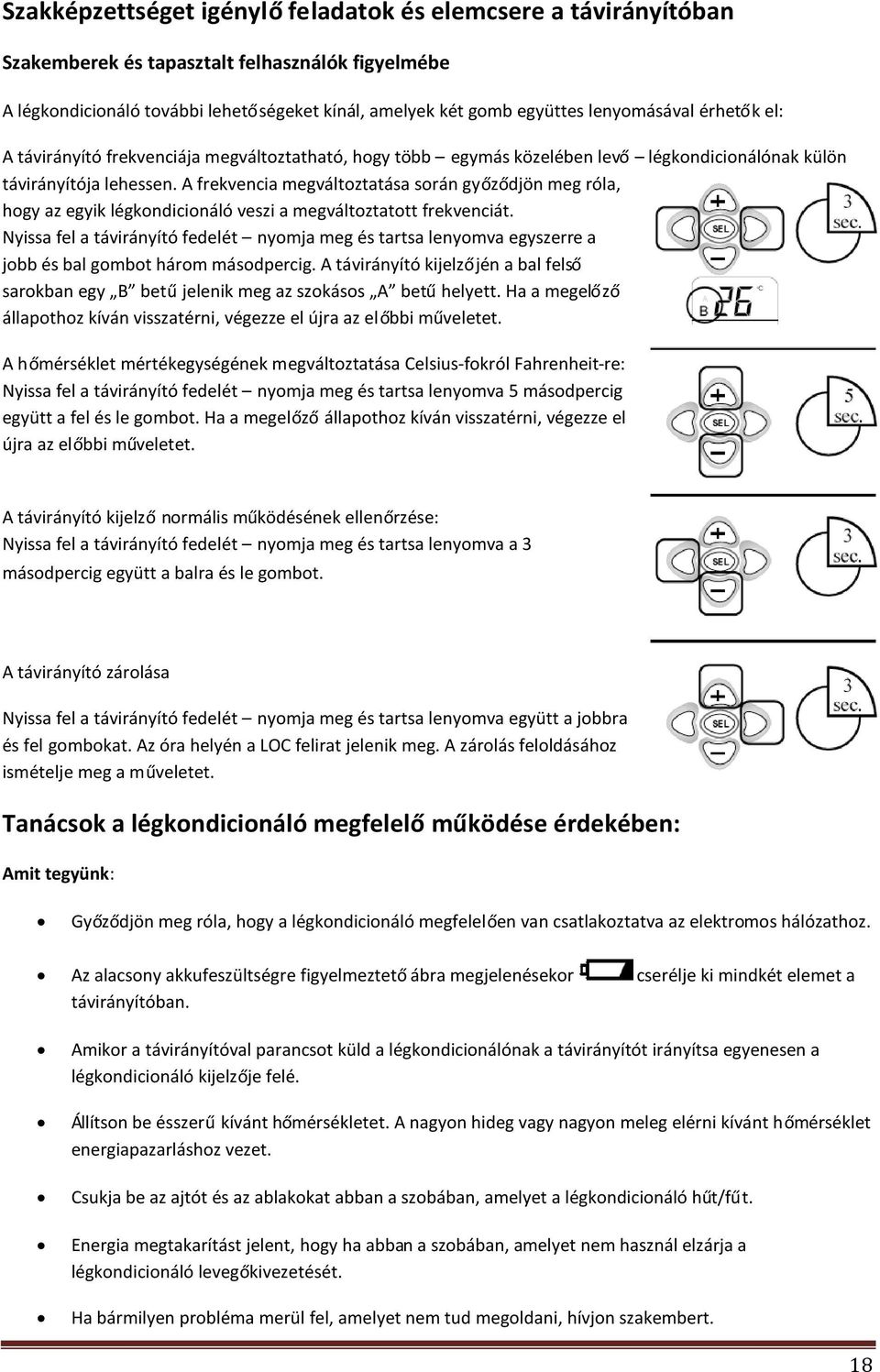

18 Szakképzettséget igénylőfeladatok és elemcsere a távirányítóban Szakemberek és tapasztalt felhasználók figyelmébe A légkondicionáló további lehetőségeket kínál, amelyek két gomb együttes lenyomásával érhetők el: A távirányító frekvenciája megváltoztatható, hogy több egymás közelében levő légkondicionálónak külön távirányítója lehessen. A frekvencia megváltoztatása során győződjön meg róla, hogy az egyik légkondicionáló veszi a megváltoztatott frekvenciát. Nyissa fel a távirányító fedelét nyomja meg és tartsa lenyomva egyszerre a jobb és bal gombot három másodpercig. A távirányító kijelzőjén a bal felső sarokban egy B betűjelenik meg az szokásos A betűhelyett. Ha a megelőző állapothoz kíván visszatérni, végezze el újra az előbbi műveletet. A hőmérséklet mértékegységének megváltoztatása Celsius-fokról Fahrenheit-re: Nyissa fel a távirányító fedelét nyomja meg és tartsa lenyomva 5 másodpercig együtt a fel és le gombot. Ha a megelőzőállapothoz kíván visszatérni, végezze el újra az előbbi műveletet. A távirányító kijelzőnormális működésének ellenőrzése: Nyissa fel a távirányító fedelét nyomja meg és tartsa lenyomva a 3 másodpercig együtt a balra és le gombot. A távirányító zárolása Nyissa fel a távirányító fedelét nyomja meg és tartsa lenyomva együtt a jobbra és fel gombokat. Az óra helyén a LOC felirat jelenik meg. A zárolás feloldásához ismételje meg a műveletet. Tanácsok a légkondicionáló megfelelőműködése érdekében: Amit tegyünk: Győződjön meg róla, hogy a légkondicionáló megfelelően van csatlakoztatva az elektromos hálózathoz. Az alacsony akkufeszültségre figyelmeztetőábra megjelenésekor cserélje ki mindkét elemet a távirányítóban. Amikor a távirányítóval parancsot küld a légkondicionálónak a távirányítót irányítsa egyenesen a légkondicionáló kijelzője felé. Állítson be ésszerűkívánt hőmérsékletet. A nagyon hideg vagy nagyon meleg elérni kívánt hőmérséklet energiapazarláshoz vezet. Csukja be az ajtót és az ablakokat abban a szobában, amelyet a légkondicionáló hűt/fűt. Energia megtakarítást jelent, hogy ha abban a szobában, amelyet nem használ elzárja a légkondicionáló levegőkivezetését. Ha bármilyen probléma merül fel, amelyet nem tud megoldani, hívjon szakembert. 18

19 A távirányító kikapcsolásához nyomja meg az ON/OFF gombot. Ezután a kijelzőn csak a hőmérő, a kívánt hőmérséklet illetve az óra látható. Olvassa el figyelmesen ezt a tájékoztatót. Amit ne tegyünk: Ne végezzünk semmilyen szerelést vagy tisztítást a légkondicionálón, amikor az csatlakoztatva van az elektromos hálózathoz Ne tegyük ki a távirányítót erős napfénynek vagy hőnek. Ne tegyük ki a légkondicionáló kijelzőjét erős napfénynek vagy világításnak, mert ez zavarhatja a távirányítóból érkezőjelek vételét. Ne akadályozzuk a levegőbe- és kiáramlását se a beltéri se a kültéri egységnél. A légkondicionáló vezérlése a beltéri egység kezelőfelületével A légkondicionáló három üzemmódban képes működni: hűtés (COOLING), fűtés (HEATING) és levegőkeringetés (FAN). Az alábbi ábra bemutatja, hogy mi mit jelent a beltéri egység kezelőfelületén. Az ON/OFF gomb funkciói: Ha a szűrőtisztítására figyelmeztetőjelzés (villogó LED) megjelenik az ON/OFF gomb 5 másodpercig tartó nyomva tartásával a jelzés nyugtázható, így a LED kikapcsol. 5 másodpercig tartó nyomva tartásával nyugtázható a hibás működésre figyelmeztetőjelzés. Törli az időzítőbeállításait. Figyelem: A beltéri egység kezelőfelületén bármely gomb megnyomása után a légkondicionáló két rövid bip hangjelzést ad, ezzel jelezve, hogy vette az utasítást. 19

20 Az ON/OFF gomb: Ez a gomb kapcsolja BE/KI a légkondicionálót. Ez a gomb törli továbbá a DELAY (késleltetett) üzemmódban beállítottakat lásd lentebb. Ez a gomb az következőkben leírt feladatokat hajtja végre: 1. Az ON/OFF gomb egyszeri megnyomása bekapcsolja a légkondicionálót. 2. Az ON/OFF gomb ismételt megnyomása kikapcsolja a légkondicionálót. Ha távirányító is tartozik a légkondicionálóhoz, annak is kikapcsolt állapotban kell lennie. 3. A gomb 5 másodpercig történőnyomva tartásával nyugtázhatja a szűrőtisztítására vonatkozó felhívást (LED fény), így az elalszik. 4. A gomb 5 másodpercig történőnyomva tartásával nyugtázhatja a hibás működésre vonatkozó figyelmeztetést, így az elalszik. A ventilátor (FAN) sebességének beállítása A FAN gomb megnyomásával módosíthatja a légkondicionáló ventilátorának sebességét. Minden megnyomás módosítja a ventilátor sebességét, alacsonyról (Low) közepesre (Medium); közepesről (Medium) gyorsara (Hi), illetve gyorsról (Hi) lassúra (Low). Az ábrán látható 3 LED jelzi a ventilátor sebességét. Figyelem: Amikor módosítja a ventilátor sebességét a légkondicionáló beltéri egysége két rövid bip hangjelzéssel jelzi, hogy vette az utasítást. Az Üzemmód gomb (MODE) A MODE gomb megnyomása megváltoztatja a légkondicionáló üzemmódját. A három üzemmód a hűtés (COOL), fűtés (HEAT) és a levegőkeringetés (FAN). Az aktuális üzemmódot a megfelelőled fény jelzi. Példa az üzemmód megváltoztatására (Cool, Heat, Fan): A légkondicionáló hűtés üzemmódra van állítva és 23 o C-ot tart. Át kívánjuk kapcsolni fűtés üzemmódra. A hűtést (Cool) jelzőled világít, és a kijelző23 o C-ot mutat. Egyszer nyomja meg az üzemmód (MODE) gombot, ezzel a légkondicionálót utasította, hogy váltson át hűtés üzemmódról fűtés üzemmódra. Ekkor a fűtés üzemmódot jelzőled fény villogni kezd, majd miután a gép átváltott fűtés üzemmódra a LED fény folyamatosan ég. 20

21 A Késleltetés/Időzítő(TIMER) gomb A késleltetés gomb automatikusan BE illetve Kikapcsolja a légkondicionálót a kívánt időpontban. Ha az időzítő(timer) LED-je villog A légkondicionáló ki van kapcsolva és az időzítőn van beállított feladat. Ha az időzítő(timer) LEDje folyamatosan ég A légkondicionáló be van kapcsolva és az időzítőki van kapcsolva. A beltéri egység kezelőfelületén a + és FAN gombok együttes lenyomásával kapcsolható BE/KI az időzítő. A légkondicionáló BE van kapcsolva, és azt szeretnénk, hogy egy óra múlva automatikusan kapcsoljon ki. 1. Nyomja le egyszerre a + és FAN gombokat. 2. A kijelzőa 00 számot mutatja. 3. Engedje fel az egyik gombot a kettőből. 4. Nyomja meg a felengedett gombot még egyszer, a kijelzőn 01 szám lesz látható (1 óra) 5. E gomb minden egyes lenyomásával 1 órával növeli a késleltetést, ami max. 23 óra lehet. 6. Engedje fel mindkét gombot. 7. Miután beállította késleltetés kívánt idejét, a DELAY (késleltetés) piros LED fénye világítani kezd, és a légkondicionáló a kívánt időben kikapcsol. A légkondicionáló KI van kapcsolva és azt szeretnénk, hogy egy óra múlva kapcsoljon be. 1. Nyomja meg az ON/OFF gombot. 2. Kövesse az előbb leírt folyamat lépéseit 1-6.-ig. 3. Nyomja meg az ON/OFF gombot, a légkondicionáló kikapcsolásához. 4. Miután beállította késleltetés kívánt idejét, a DELAY (késleltetés) piros LED fénye világítani kezd, és a légkondicionáló a kívánt időben bekapcsol. Figyelmeztetés: Amennyiben a légkondicionálót a beltéri egység kezelőfelületén programozza be, nem szükséges további beállításokat végezni a távirányítón, illetve amennyiben a légkondicionálót a távirányítóval programozza be nem szükséges további beállításokat végezni a beltéri egység kezelőfelületén. Az időzítő/késleltető(delay/timer) kikapcsolása Ha a légkondicionáló BE van kapcsolva: Az ON/OFF gomb segítségével kapcsolja ki, majd ismét be. Ha a légkondicionáló KI van kapcsolva: Az ON/OFF gomb segítségével kapcsolja be, majd ismét ki. 21

22 A hőmérséklet változtatása a +, - gombokkal A hőmérséklet kijelző A +, - gombok segítségével változtatható a helység kívánt hőmérséklete. A gombok minden lenyomása 1 o C fokkal változtatja a kívánt hőmérsékletet. A kívánt hőmérséklet 12 o C és 32 o C között változtatható (53.6 o F 89.6 o F). A hőmérséklet kijelzőnek három különbözőfunkciója van: Alapesetben Celsius fokban jelzi, a kívánt hőmérsékletet. Ugyanez a kijelzőmutatja, hogy milyen hosszú a beprogramozott késleltetés. Végül, hibás működés esetén a kijelzőn megjelenik a hiba kódja, amely jelzi a hibás működés okát. Lásd a Hibaelhárítás címűfejezetet. Az áramellátást és a szűrőtisztítást jelzőled Ennek a LED-nek kettős feladata van: A LED fény kialszik, ha: Ha a légkondicionáló ki van kapcsolva jelzi, hogy a beltéri egység kezelőfelületének megfelelőaz áramellátása. A szűrők 250 órányi használata után jelzi, hogy azok tisztításra szorulnak (a LED villogni kezd). Ha az ON/OFF gomb megnyomásával bekapcsolja a légkondicionálót. Ha a szűrők kitisztítása után az ON/OFF gomb 5 másodpercig történőnyomva tartásával kikapcsolja a jelzést. A légkondicionáló két rövid bip hangjelzéssel nyugtázza az utasítást. A legyezés funkció (SWEEP) Két gomb egyszerre történőmegnyomásával be- illetve kikapcsolhatja a SWEEP funkciót. A hőmérséklet mértékegységének megváltoztatása Ha a SWEEP funkció be van kapcsolva, a MODE és a gombok megnyomásával kikapcsol. Ha a SWEEP funkció ki van kapcsolva, a MODE és a FAN gombok megnyomásával bekapcsol. A hőmérséklet mértékegységének Celsius fokról Fahrenheitre történő megváltoztatásához nyomja le egyszerre, és tartsa lenyomva 5 másodpercig a FAN és gombokat. A mértékegység Celsius fokra történővisszaállításához nyomja le egyszerre és tartsa lenyomva 5 másodpercig a FAN és gombokat. 22
