2 TÁVVEZÉRLŐ KEZELÉSI UTASÍTÁSA 1. LEÍRÁS A fűtési rendszer automatikus idő-, és hőfok vezérlésére szolgál, az OpenTherm szabványt felhasználva kommunikál a kazánnal és modulál a külső és a helyiség hőmérsékletnek megfelelően. 2. JELLEMZŐK - 7 napos program - Napi 6 független hőmérsékletszint - Beépített program - A beprogramozott hőmérsékletérték átmeneti felül bírálata (a következő kapcsolási időpontig) - Automatikus kézi és ünnepnapi program - Szabadnap program nyomógomb, amellyel a vasárnapi program áttehető más napra - Hőmérséklet lekérdezés és távállítási lehetőség - Hiba kijelzés, diagnosztika - Teljesítmény és üzemállapot kijelzés - Nincs szükség telepre, a kazántól kapja a feszültséget 2

3 3. A TERMOSZTÁT MŰKÖDÉSE 3.1 Automatikus üzemmód Állítsa a csúszó kapcsolót az AUTO helyzetbe. A termosztát most a beállított (beépített) hőmérséklet program alapján fogja vezérelni a kazánt. A beprogramozott hőmérséklet felül bírálata Normál üzemben a hőmérséklet átmenetileg felül bírálható (átírható) a hőmérsékletállító gombok, vagy, értelemszerű lenyomásával. A korrigált hőmérséklet érték a következő kapcsolási időpontig áll fenn. 3.2 Kézi üzemmód Ahhoz, hogy egyszerű termosztát módjára működjön a szerkezet (azonos hőmérséklet egész nap), állítsa a csúszó kapcsolót a MANUAL (kézi) helyzetbe. Állítsa be a kívánt hőmérsékleteket a hőmérsékletállító gombok, vagy megfelelő lenyomásával. 3.3 Fagyvédő funkció Ha hosszasan nem tartózkodik a lakásban, akkor a fagyvédő funkciót is választhatja. Ez beindítja a fűtést, ha a helyiség hőmérséklet a fagypontot megközelíti. A bekapcsolási hőmérséklet 5-10 C között állítható a hőmérséklet TEMPerature gombokkal. 3

4 4. A TERMOSZTÁT BEÁLLÍTÁSA Figyelem! Csak újheggyel nyomja a gombokat. Hegyes tárgy károsíthatja a fedőmembránt. 4.1 Dátum és időpont beállítás 1.lépés: Állítsa a bal oldali csúszó kapcsolót a DAY (nap) állásba. Az időpont és a napjelzés villogni fog, ezzel jelezve, hogy állítható. 2.lépés: Az időpont állításához nyomja meg a + vagy gombot, amíg a helyes időpont be nem áll. Minden egyes lenyomás egy perccel lépteti az időpontot. Ha folyamatosan lenyomva tartja a gombot néhány másodpercig, akkor kezdetben lassan, majd egyre gyorsabban változik a kijelzett időpont. 3.lépés: A nap beállításához nyomja meg a DAY 1 7 gombot, amíg a helyes sorszám alá nem áll be a jelző. A hétfő az első nap. Minden egyes lenyomás 1 napot léptet. 4.lépés: Ha a bal oldali csúszó kapcsolót a következő módra állítja, akkor ezzel befejezi az időpont beállítást. 4.2 Központi fűtés hőmérsékletének beállítása Miután beállította a napot és az időpontot, mozdítsa a bal oldali csúszó kapcsolót az AUTO állásba. Ebben a helyzetben a vezérlés a gyári beépített programot követi. Igény esetén megváltoztathatja a programot az alábbiakban leírtak szerint. Naponta 6 helyiség hőmérsékletszint állítható be. Ezeket 3 óra és a következő nap 2.óra 50.perce közé lehet beilleszteni, lehetővé téve, hogy éjfél utánig fennmaradjon az esti hőmérséklet, ha szükséges. A hőmérséklet 7 és 30 C között, 0,5 C-os lépésekkel állítható. 5.lépés: A bal oldali csúszó kapcsolót állítsa PROGRAM állásba, a jobboldalit pedig a hőmérséklet TEMP állásba. Ekkor az első hétfői hőmérsékletváltási időpont villog a kijelzőn, jelezve ezzel, hogy módosítható. 6.lépés: Az időpont a + gombbal 10 perces lépésekkel állítható. Folyamatosan lenyomva az időpont gyorsabban változik. 7.lépés: A TEMPerature gombokkal állítsa a hőmérséklet értéket (0,5 C ugrásokkal), lenyomva tartva a gombot, a hőmérséklet gyorsabban változik. 4

5 8.lépés: Nyomja meg a 2 programgombot, hogy megjelenjen a második idő és hőmérsékletállítási pont. Állítsa be ezt az időpontállító + és a TEMPerature gombbal. 9.lépés: A további hétfői hőmérséklet változásokat a 3 tól 6 ig tartó gombok lenyomásával lehet lehívni és a TEMPerature gombokkal állítani. 10.lépés: A következő nap beállítására most két lehetőség adódik: 1. Lehetőség: A DAY 1 7 gombot lenyomva a jelzőt állítsa DAY 2-re (2.nap). A keddi program a 6-9.-ig leírtak szerint állítható. 2. Lehetőség: Nyomja meg a COPY DAY gombot, hogy a hétfői programot átmásolja keddre. Ha a hét többi napjaira is a hétfői programot akarja alkalmazni, akkor ismételten nyomja meg a COPY DAY gombot. Figyelem 1. A beépített program csak 4 hőmérsékletkapcsolási időpontot használ a lehetséges 6-ból. A felesleges átkapcsolási időpontok a megfelelő programgomb (2 től 6 ig) néhány másodpercig tartó lenyomásával törölhetők. 2. Hőmérséklet átkapcsolási időpontokon a hőmérsékletváltozásokat helyes sorrendben kell elvégezni (1 től 6 ig). Ha megkísérli átlépni a sorrendet a kijelzőn a következő vagy az előző időpont villogni kezd. Ez figyelmeztet arra, hogy a következő előző/előző átkapcsolási időpont változik ha tovább nyomja az + gombot. 3. Visszatérhet a kiindulási programhoz, ha benyomja a nyomtatott áramkör hátoldalán lévő reset gombot. 4.3 A program ellenőrzése A DAY 1 7 és az 1 től 6 ig program gombok használatával áttekinthető a beállított program, és szükség esetén módosítható. A programozás befejezésekor a baloldali csúszó érintkezőt az AUTO állásba kell tenni. 4.4 HMV hőfokállítás 1.lépés: A baloldali csúszó kapcsolót állítsa PROGRAM állásba, a jobboldalit pedig a HMV (vízcsap) állásba. 5

6 2.lépés: A TEMPerature gombokkal állítható a HMV hőmérséklet 1 Conként. Folyamatosan lenyomva tartva a gombok bármelyikét, a hőmérséklet gyorsan változik. A programozást a bal oldali csúszó kapcsoló AUTO állásba helyezésével fejezheti be. 4.5 Fűtési előremenő maximális hőmérsékletének beállítása 1.lépés: A baloldali csúszó kapcsolót állítsa PROGRAM állásba, a jobboldalit a központi fűtés (radiátor) állásba. 2.lépés: A TEMPerature gombokkal, 1 C-onként állítható az előremenő hőmérséklet. A gombot lenyomva tartva a hőmérséklet gyorsan változik. Amennyiben a baloldali csúszó kapcsolót az AUTO állásba állítja ezzel fejezi be a hőfokállítást. 5. SZABADSÁG PROGRAM Ha Ön hosszabb időre elutazik, vagy ha rövidebb időre napközben elhagyja otthonát, a vezérlést be lehet állítani úgy, hogy távolléte alatt állandó alacsony hőmérsékletet tartson, és akkor térjen vissza a normál hőmérsékletre, amikor Ön hazatér. Állítsa a baloldali csúszó kapcsolót arra az üzemmódra, amelyet hazaérkezésekor kíván (AUTOmatic vagy MANUAL). Három lehetőség adódik a szabadság program beállítására. - A távol töltendő napok számának beállítása Nyomja meg a gombot, hogy megjelenjen a szabadnapszámláló és a hőmérséklet. A napszámláló az idő + gombbal állítható. Amint állítja a nap számlálót a hétnek az a napja villog, amely a visszatérés napját jelzi. A szabadság alatti hőmérsékletet a TEMPerature gombokkal állíthatja. Éjfélkor a szabadnapszámláló mindig eggyel visszaugrik, amíg el nem fogy a távollétre előirányzott napok száma. Ezután a vezérlés visszatér a csúszó kapcsolón beállított normál üzemállapotba. - A távol töltött napok számának és a visszatérés időpontjának beállítása Először járjon el az előzők szerint, ezután nyomja meg másodszor a bőrönd gombot, hogy a kijelzőn megjelenjen a visszatérő időpont. Ezt állíthatja az időpont +/ -- gombbal. Éjfélkor a szabadnapszámláló mindig eggyel visszaugrik, amíg el nem fogy a szabadnapok száma. A beprogramozott visszatérési időpontban a vezérlés visszaáll a beállított normál üzemmódba. - Napközben rövidebb távollétre a visszatérés időpontjának beállítása 6

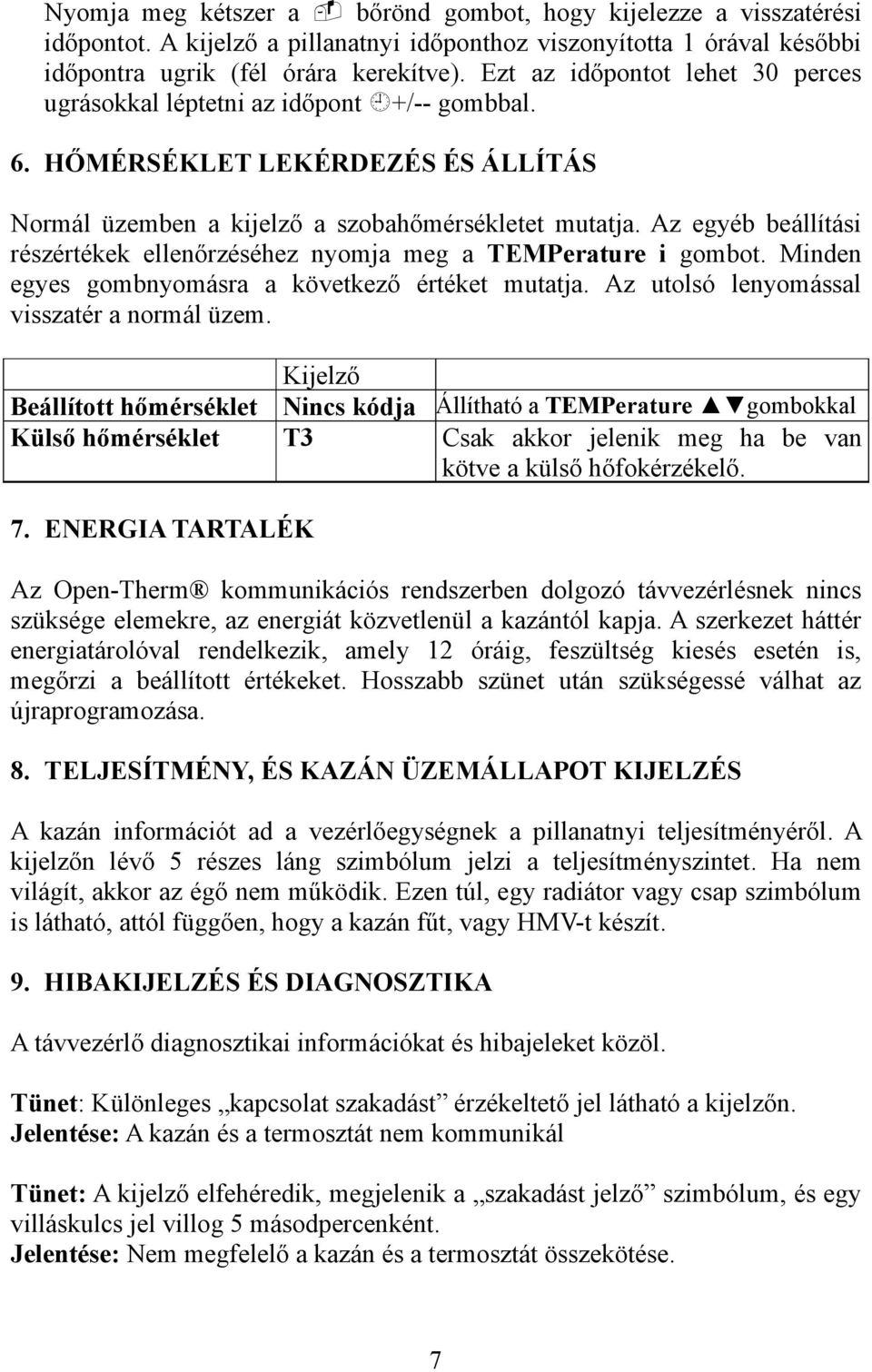

7 Nyomja meg kétszer a bőrönd gombot, hogy kijelezze a visszatérési időpontot. A kijelző a pillanatnyi időponthoz viszonyította 1 órával későbbi időpontra ugrik (fél órára kerekítve). Ezt az időpontot lehet 30 perces ugrásokkal léptetni az időpont +/-- gombbal. 6. HŐMÉRSÉKLET LEKÉRDEZÉS ÉS ÁLLÍTÁS Normál üzemben a kijelző a szobahőmérsékletet mutatja. Az egyéb beállítási részértékek ellenőrzéséhez nyomja meg a TEMPerature i gombot. Minden egyes gombnyomásra a következő értéket mutatja. Az utolsó lenyomással visszatér a normál üzem. Kijelző Beállított hőmérséklet Nincs kódja Állítható a TEMPerature gombokkal Külső hőmérséklet T3 Csak akkor jelenik meg ha be van kötve a külső hőfokérzékelő. 7. ENERGIA TARTALÉK Az Open-Therm kommunikációs rendszerben dolgozó távvezérlésnek nincs szüksége elemekre, az energiát közvetlenül a kazántól kapja. A szerkezet háttér energiatárolóval rendelkezik, amely 12 óráig, feszültség kiesés esetén is, megőrzi a beállított értékeket. Hosszabb szünet után szükségessé válhat az újraprogramozása. 8. TELJESÍTMÉNY, ÉS KAZÁN ÜZEMÁLLAPOT KIJELZÉS A kazán információt ad a vezérlőegységnek a pillanatnyi teljesítményéről. A kijelzőn lévő 5 részes láng szimbólum jelzi a teljesítményszintet. Ha nem világít, akkor az égő nem működik. Ezen túl, egy radiátor vagy csap szimbólum is látható, attól függően, hogy a kazán fűt, vagy HMV-t készít. 9. HIBAKIJELZÉS ÉS DIAGNOSZTIKA A távvezérlő diagnosztikai információkat és hibajeleket közöl. Tünet: Különleges kapcsolat szakadást érzékeltető jel látható a kijelzőn. Jelentése: A kazán és a termosztát nem kommunikál Tünet: A kijelző elfehéredik, megjelenik a szakadást jelző szimbólum, és egy villáskulcs jel villog 5 másodpercenként. Jelentése: Nem megfelelő a kazán és a termosztát összekötése. 7

8 Tünet: A kijelző ki van kapcsolva. Jelentése: A háttér energiatároló kimerült. A feszültség kiesés 12 óránál tovább tartott. 10 perc várakozás után a vezérlés helyesen fog működni. Tünet: A teljes kijelző villog, egy hibakód és egy villáskulcs jelenik meg a kijelzőn. Jelentése: Kazánhiba. Reset. Megkísérelheti az i gombbal újraindítani a készüléket. Ha a hibakód F1, akkor várjon 15 másodpercet és nyomja le az i gombot. Ha a kazán sikeresen újraindult, a hibakód néhány másodpercen belül eltűnik. 10.PROGRAM 10.1 Beépített program 10.2 Személyes program A rendelkezésre álló lehetőségeken belül az előzőektől eltérő személyes programot állíthat be. 11.KAZÁN PARAMÉTEREK 11.1 Szervizes lekérdező menü Egyéb rendszerparaméterek jeleníthetők meg és állíthatók a szervizes lekérdező menüben. A menübe az 1 és 6 gomb egyidejű legalább 2 másodpercig tartó lenyomásával lehet belépni. A következő sorrendben jelennek meg a paraméterek a kijelzőn az i gomb ismételt lenyomásával. Kijelző Kód Paraméter Megjegyzés P1 Kompenzációs görbe Ha a külső hőfokszenzor be van kötve T3 Külső hőmérséklet ST4 HMV beállított hőfok T4 HMV hőmérséklet Ha be van kötve ST7 Fűtés beállított hőmérséklet T5 Előremenő hőmérséklet T6 Visszatérő hőmérséklet Ha van a kazánon érzékelő a visszatérőn CT Vezérlés beállítási pont Ezt a távvezérlés számítja és jelzi a kazánnak 8

9 - Egyes paraméterek állíthatók a gombokkal. - Ha egyes paramétereket nem közöl a kazán, akkor ezek helyén --.- jel jelenik meg. - Az olyan paramétereknél, amelyek állíthatók a kijelzett érték és a nyíl villog. Ellenkező esetben az érték nem módosítható. A menüből való kilépéshez nyomja meg újra együttesen az 1 és 6 gombot, és tartsa lenyomva egy ideig Kompenzációs görbék Ha a külső hőfokérzékelő be van kötve, a külső hőmérséklet határozza meg a fűtési előremenő hőmérsékletet. Ha a külső hőmérséklet süllyed, az előremenő hőfok emelkedik a beállított görbe alapján Szervizes konfigurációs kapcsolók Kapcsoló ON állás OFF állás 1 Külső hőmérsékletkövetés nem Külső hőmérsékletkövetés működik automatikus, ha a szenzort 2 Belső hőmérséklet kompenzáció nem aktív 3 Nem aktív 4 Nem aktív rákötjük a kazánra. A belső hőmérséklet kompenzáció aktív a külső hőmérsékletkövetés közben is Reset gomb (A nyomtatott áramkör hát oldalán) Ha megnyomja a reset gombot, akkor törli a saját programokat és a paramétereket, és egyben visszaállítja a gyári adatokat. Az óra is visszaáll hétfő 12 órára. 9

10 11.5 Hiba lekérdezés Az utolsó 10 hiba leolvasható a termosztátról. Ebbe a menübe az 1 és 2 gomb legalább 2 másodpercig tartó egyidejű lenyomásával lehet belépni. A kijelző mutatja a hibakódot és az 1. Számot, amely a legutolsó hibára utal. Az i gomb ismételt lenyomásával egyre korábbi hibák jelennek meg. Az 1 és 2 gomb egyidejű lenyomásával léphet ki a menüből. Figyelem: A kijelző rövid időre - - jelet mutathat, amíg a hibakódot átviszi a kazántól a rendszer. (Normális esetben ez egy-két másodpercig fordulhat elő.) 11.6 Kazánparaméter beállító menü Bizonyos kazánparaméterek a távvezérlésen keresztül állíthatók. A megfelelő menübe az 1 és 3 gomb egyidejű, legalább 2 másodpercig tartó lenyomásával lehet belépni. A jobb oldalon megjelenő jel az adott paraméter sorszáma, a bal oldalon megjelenő szám a paraméter értéke. Feltétlenül olvassa el a kazán leírását a részletek megismerése céljából. Az i gombbal lehet végigmenni a paramétereken és a gombokkal lehet azokat módosítani. Az 1 és 3 gomb újra történő egyidejű lenyomásával lehet kilépni a kazán beállító menüből. Figyelem: A paramétereket a kazán vezérlése tárolja és nem a termosztát. A kijelző rövid ideig - - jelet adhat, miközben a rendszer átviszi az értéket a kazántól a termosztát kijelzőjére. Normál esetben egy-két másodpercet vehet igénybe. 10
