1 szerint BKP-EN Tűzvédelmi csappantyú Tartalom ÁLTALÁNOS FELTÉTELEK... 2 LEÍRÁS Teljesítményállandósági tanúsítvány 0761 CPR 0350 Teljesítmény nyilatkozat DoP-BKP-EN SCHAKO Ferdinand Schad KG Telefon +49 (0) Steigstraße Telefax +49 (0) D Kolbingen info@schako.de

2 ÁLTALÁNOS FELTÉTELEK ÁLTALÁNOS FELTÉTELEK ÁLTALÁNOS LEÍRÁS ÉS ÚTMUTATÓ A kiegészítő kezelési útmutatót figyelembe kell venni a berendezés telepítése és üzembe helyezése előtt. A kiegészítő kezelési utasítás olyan alapvető előírásokat tartalmaz, amelyeket robbanásveszélyes zónákban a telepítés, üzemeltetés és karbantartás során be kell tartani. Telepítés és üzembe helyezés valamint karbantartási munkák előtt, a jelenlegi kiegészítő utasításokat a telepítőnek és a felelős műszaki személyzetnek / üzemeltetőnek el kell olvasni! SZEMÉLYZET KÉPESÍTÉSE ÉS OKTATÁSA Az összeszereléssel, ellenőrzéssel és karbantartással megbízott személyzetnek rendelkeznie kell a munkára vonatkozó megfelelő minősítéssel. A személyzet hatáskörét, szakképzettségét valamint felügyeletét az üzemeltetőnek egyértelműen meg kell határozni. Azokat a személyeket, akik nem rendelkeznek a szükséges ismeretekkel, oktatásban valamint képzésben kell részesíteni. Azt is biztosítania kell az üzemeltetőnek, hogy a kiegészítő kezelési utasítás tartalma teljesen érthető legyen a személyzet számára. BIZTONSÁGTUDATOS MUNKA A kiegészítő kezelési utasítás biztonsági előírásait, a robbanásveszélyes környezetre érvényes nemzeti és nemzetközi szabályozásokat, valamint az üzemeltető által meghatározott baleset megelőzési illetve belső munka-, üzemeltetési- és biztonsági előírásokat figyelembe kell venni. RENDELTETÉSSZERŰ HASZNÁLAT SZÁLLÍTÁS ÉS RAKTÁROZÁS Az áru átvételekor a szállítmány hiánytalanságát, valamint az esetleges szállítási sérüléseket ellenőrizni kell. A hiányos kiszállítás, illetve szállítási sérüléseket esetén a szállítmányozó vállalatot, valamint SCHAKO KG-t azonnal kell tájékoztatni. A készülékeket nem szabad az időjárás, napsugárzás és nedvesség közvetlen hatásának kitenni (lásd "Általános tudnivalók"). SZERELÉSI ÚTMUTATÓ A szerelés, elektromos csatlakozás és üzembe helyezés kizárólag képzett személyzet által végezhető az elismert műszaki szabályok, valamint a biztonsági és balesetvédelmi előírásoknak megfelelően. KARBANTARTÁS Csak a megfelelően karbantartott és jó állapotban lévő készülék biztosít garanciát a biztonságos és megbízható működéshez. Hibás alkatrészek cseréjekor kizárólag SCHAKO eredeti alkatrészeket lehet használni. A nem eredeti alkatrészek által okozott károkra a SCHAKO KG nem vállal semmiféle felelősséget valamint nem biztosít garanciát. BIZTONSÁGI ELŐÍRÁSOK BE NEM TARTÁSÁNAK A VESZÉLYE A biztonsági előírások be nem tartása mind a személyzet, mind a környezet és a működési egységek veszélyeztetéséhez vezethet. Hasonlóképpen, a biztonsági utasítások be nem tartása minden kártérítési igényt kizár. A készülékek beépíthetők az alábbi ATEX besorolás szerinti robbanásveszélyes zónák szellőzőrendszereibe: II. kategória 1 és 2 zóna, illetve III kategória 21 és 22 zóna. NEM alkalmasak a fenti besorolások valamelyikének hatálya alá nem tartozó Ex-zónákba történő beépítésre. A kisszállított készülékek biztonságos működése kizárólag rendeltetésszerű használat esetén garantálható. Dátum: Dokumentum: Z09/59 2 Oldal

3 LEÍRÁS LEÍRÁS A légtechnikai berendezések légcsatornáiban tűzvédelmi csappantyúk szolgálnak a tűzszakasz határ automatikus lezárására. A BKP-EN tűzvédelmi csappantyú megfelel a DIN EN 15650, DIN EN és DIN EN szabványoknak. Az EN szerint bevizsgált, a DoP-BKP-EN számú teljesítmény nyilatkozattal összhangban. Rendelkezik az EU-BauPVO alapján a CPD EK teljesítményállandósági bizonylattal. A DIN EN szerinti osztályba sorolás EI 90(120) (v e, h o i o) S beépítési helyzet. A 94/9/EK irányelv alapján, az EPS 13 ATEX X számú EK megfelelőségi tanúsítványnak megfelelően alkalmazható robbanásveszélyes környezetben ATEX ELD-BLF-K2 rugóvisszatérítésű hajtóművel, biztonsági hőmérséklethatárolóval ellátva (FireSafe/ExPro-TT) valamint mechanikus olvadó betéttel (kézi működtetésű, ES-Ex típusú ATEX végálláskapcsolóval vagy nélküle). A tűzvédelmi csappantyú a következő ATEX szerinti jelölésekkel rendelkezik: A tűzvédelmi csappantyú megfelel az ATEX irányelv előírásainak, és beépíthető robbanásveszélynek kitett zónák a szellőzőrendszereinek befúvó valamint elszívó ágába. A tűzcsappantyúk tanúsítottak a II. kategória 1 és 2 zóna, illetve 21 és 22 zóna szerint. Az 1. és 2. zóna a gázokat tartalmazó felhasználási területekre, míg a 21. és 22. zóna a port tartalmazó alkalmazásokra vonatkozik. A zónák szerinti besorolást a rendszer üzemeltetője vagy tervező által az érvényes szabványoknak megfelelően kell megállapítani. Figyelmeztetés: A robbanásveszélyes zónákban kizárólag azok a készülékek használhatók, amelyeket a célnak megfelelő ATEX bizonylattal rendelkeznek. II 2 G IIC T6 II 2 D T80 C II 3 D T80 C *) EPS 13 ATEX X MINŐSÉGBIZTOSÍTÁS *) Schischek FireSafe biztonsági hőmérséklet-határoló használata esetén. A gyártás az EN ISO 9001 szerint igazolt QM folyamatokkal történik. Továbbá biztosított az üzemi gyártásellenőrzés (WPK) és azok folyamatos ellenőrzése egy akkreditált szervezet által. A beépítési- és szerelési útmutatást valamint a vonatkozó szabványokat és irányelveket figyelembe kell venni ezzel a dokumentációval összefüggésben. Karbantartáshoz, felújításhoz, átalakításhoz, stb. adott esetben helyszíni vizsgáló nyílásokat kell alkalmazni az álmennyezetekben, aknafalakban stb. A tűzvédelmi csappantyút olyan formában kell beépíteni, hogy külső erőhatás a tartós működőképességét ne befolyásolja. A csappantyúkat vagy mindkét vagy legalább az egyik oldalukon be kell kötni a légtechnikai berendezés légcsatornájába. A tűzvédelmi csappantyúkat a szemben lévő oldalon nem éghető anyagú (A osztály, DIN 4102) lezáró ráccsal kell csatlakoztatni. A tűzvédelmi csappantyú csatlakoztatható nem éghető és éghető légcsatornához is. Dátum: Dokumentum: Z09/59 3 Oldal

4 Méretek 1 kép: BK-EN méretek 2 kép: BKP-EN méretek (mit ATEX-ELD-BLF-K2 motorral) 1 Ház 2 Csappantyúlap 3 Kézi emelő 4 Reteszelő profil 5 Kioldó berendezés 6 Olvadó betét 7 Vizsgálónyílás ha B 200, ha B < 200 vizsgálónyílás nem lehetséges 200 B < 600 x = B/2 B 600 x ~ 125mm y ~ 100 mm a csatlakozó kerettől alsó elrendezés (standard) 8 Hajtómű 9 Földelési csatlakozó 10 ATEX-ELD-BLF-K2 11 biztonsági hőmérséklet-határoló Járatos méretek (mm) Szélesség (B): Magasság (H) táblázat: Járatos méretek Ház hossza L = 330 mm. "Jobbos" kivitel (kizárólag) Valamennyi szélességi és magassági méret egymással kombinálható. Kioldó berendezés mindig a H-oldalon Vizsgáló nyílás ha B 200, mindig a B oldalon (lent) Köztes méretek kérésre szállíthatók Dátum: Dokumentum: Z09/59 4 Oldal

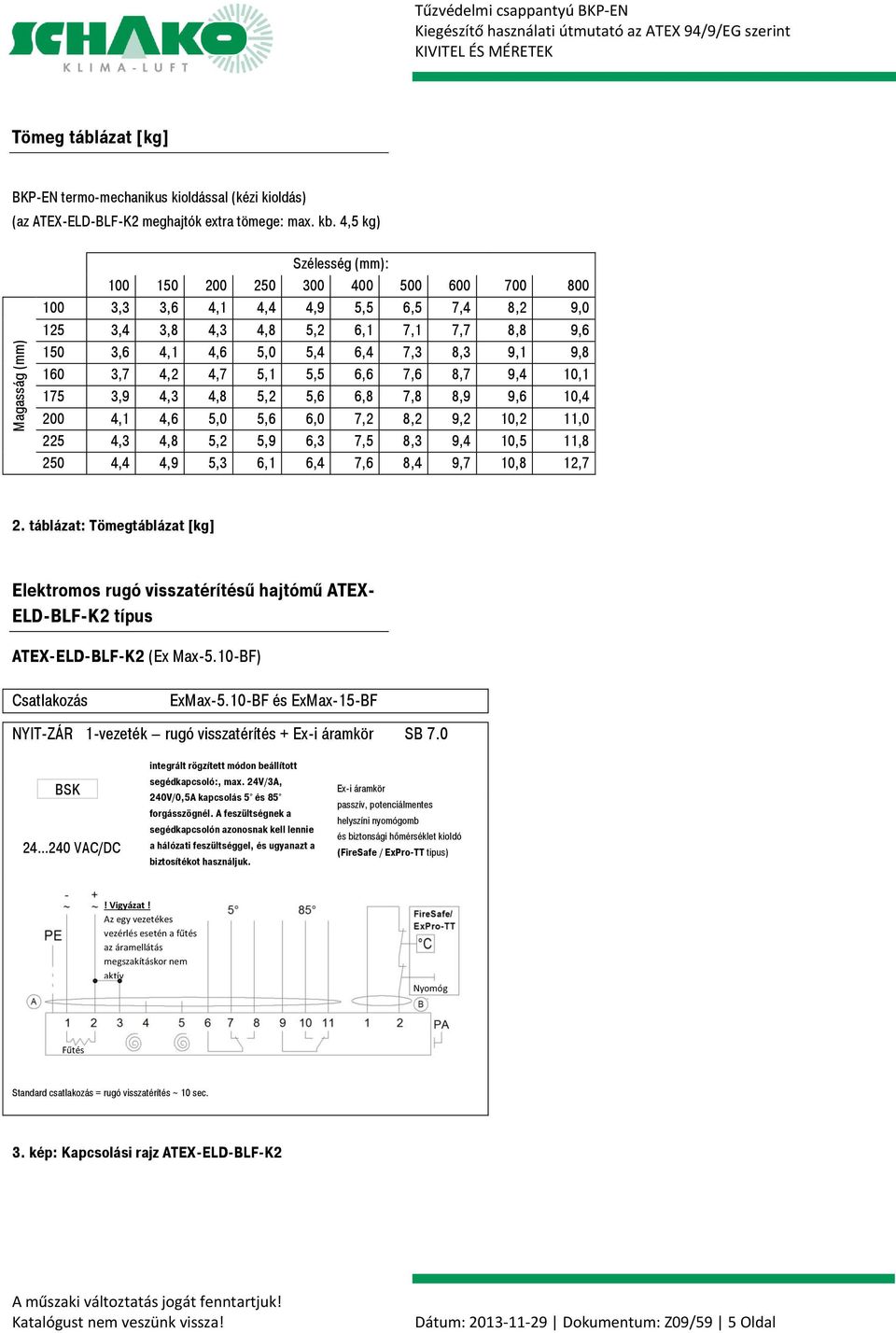

5 Magasság (mm) Tűzvédelmi csappantyú BKP-EN Tömeg táblázat [kg] BKP-EN termo-mechanikus kioldással (kézi kioldás) (az ATEX-ELD-BLF-K2 meghajtók extra tömege: max. kb. 4,5 kg) Szélesség (mm): ,3 3,6 4,1 4,4 4,9 5,5 6,5 7,4 8,2 9, ,4 3,8 4,3 4,8 5,2 6,1 7,1 7,7 8,8 9, ,6 4,1 4,6 5,0 5,4 6,4 7,3 8,3 9,1 9, ,7 4,2 4,7 5,1 5,5 6,6 7,6 8,7 9,4 10, ,9 4,3 4,8 5,2 5,6 6,8 7,8 8,9 9,6 10, ,1 4,6 5,0 5,6 6,0 7,2 8,2 9,2 10,2 11, ,3 4,8 5,2 5,9 6,3 7,5 8,3 9,4 10,5 11, ,4 4,9 5,3 6,1 6,4 7,6 8,4 9,7 10,8 12,7 2. táblázat: Tömegtáblázat [kg] Elektromos rugó visszatérítésű hajtómű ATEX- ELD-BLF-K2 típus ATEX-ELD-BLF-K2 (Ex Max-5.10-BF) Csatlakozás ExMax-5.10-BF és ExMax-15-BF NYIT-ZÁR 1-vezeték rugó visszatérítés + Ex-i áramkör SB 7.0 BSK VAC/DC integrált rögzített módon beállított segédkapcsoló:, max. 24V/3A, 240V/0,5A kapcsolás 5 és 85 forgásszögnél. A feszültségnek a segédkapcsolón azonosnak kell lennie a hálózati feszültséggel, és ugyanazt a biztosítékot használjuk. Ex-i áramkör passzív, potenciálmentes helyszíni nyomógomb és biztonsági hőmérséklet kioldó (FireSafe / ExPro-TT tipus) feszültséggel, és ugyanazt a! Vigyázat! biztosítékot használjuk. Az egy vezetékes vezérlés esetén a fűtés az áramellátás megszakításkor nem aktív Nyomóg omb Fűtés Standard csatlakozás = rugó visszatérítés ~ 10 sec. 3. kép: Kapcsolási rajz ATEX-ELD-BLF-K2 Dátum: Dokumentum: Z09/59 5 Oldal

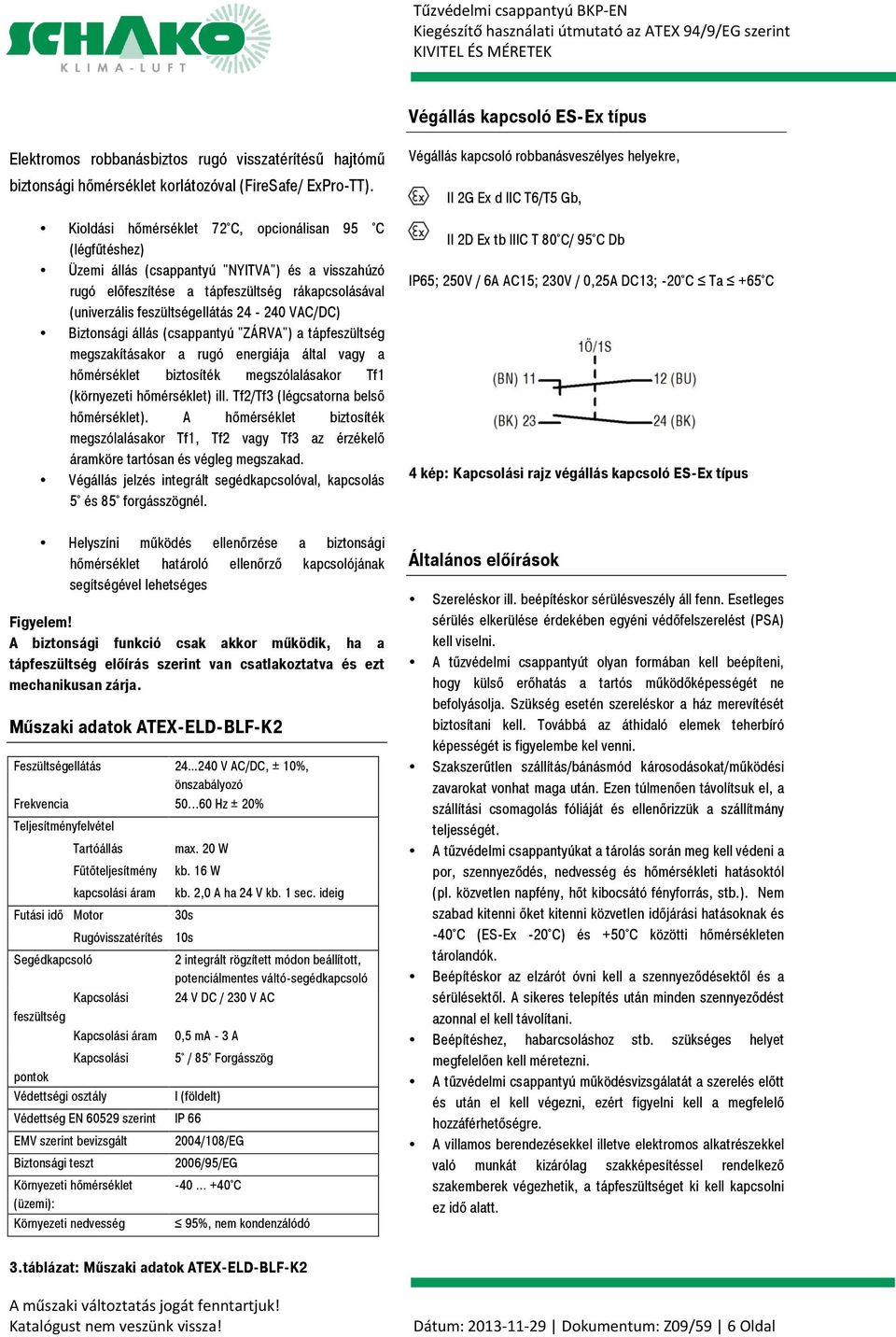

6 Végállás kapcsoló ES-Ex típus Elektromos robbanásbiztos rugó visszatérítésű hajtómű biztonsági hőmérséklet korlátozóval (FireSafe/ ExPro-TT). Kioldási hőmérséklet 72 C, opcionálisan 95 C (légfűtéshez) Üzemi állás (csappantyú "NYITVA") és a visszahúzó rugó előfeszítése a tápfeszültség rákapcsolásával (univerzális feszültségellátás VAC/DC) Biztonsági állás (csappantyú "ZÁRVA") a tápfeszültség megszakításakor a rugó energiája által vagy a hőmérséklet biztosíték megszólalásakor Tf1 (környezeti hőmérséklet) ill. Tf2/Tf3 (légcsatorna belső hőmérséklet). A hőmérséklet biztosíték megszólalásakor Tf1, Tf2 vagy Tf3 az érzékelő áramköre tartósan és végleg megszakad. Végállás jelzés integrált segédkapcsolóval, kapcsolás 5 és 85 forgásszögnél. Végállás kapcsoló robbanásveszélyes helyekre, II 2G Ex d IIC T6/T5 Gb, II 2D Ex tb IIIC T 80 C/ 95 C Db IP65; 250V / 6A AC15; 230V / 0,25A DC13; -20 C Ta +65 C 4 kép: Kapcsolási rajz végállás kapcsoló ES-Ex típus Helyszíni működés ellenőrzése a biztonsági hőmérséklet határoló ellenőrző kapcsolójának segítségével lehetséges Figyelem! A biztonsági funkció csak akkor működik, ha a tápfeszültség előírás szerint van csatlakoztatva és ezt mechanikusan zárja. Műszaki adatok ATEX-ELD-BLF-K2 Feszültségellátás V AC/DC, ± 10%, önszabályozó Frekvencia Hz ± 20% Teljesítményfelvétel Tartóállás Futási idő Motor Segédkapcsoló feszültség Fűtőteljesítmény kapcsolási áram max. 20 W kb. 16 W kb. 2,0 A ha 24 V kb. 1 sec. ideig 30s Rugóvisszatérítés 10s Kapcsolási Kapcsolási áram Kapcsolási pontok Védettségi osztály 2 integrált rögzített módon beállított, potenciálmentes váltó-segédkapcsoló 24 V DC / 230 V AC 0,5 ma - 3 A 5 / 85 Forgásszög I (földelt) Védettség EN szerint IP 66 EMV szerint bevizsgált Biztonsági teszt Környezeti hőmérséklet (üzemi): Környezeti nedvesség 2004/108/EG 2006/95/EG C 95%, nem kondenzálódó Általános előírások Szereléskor ill. beépítéskor sérülésveszély áll fenn. Esetleges sérülés elkerülése érdekében egyéni védőfelszerelést (PSA) kell viselni. A tűzvédelmi csappantyút olyan formában kell beépíteni, hogy külső erőhatás a tartós működőképességét ne befolyásolja. Szükség esetén szereléskor a ház merevítését biztosítani kell. Továbbá az áthidaló elemek teherbíró képességét is figyelembe kel venni. Szakszerűtlen szállítás/bánásmód károsodásokat/működési zavarokat vonhat maga után. Ezen túlmenően távolítsuk el, a szállítási csomagolás fóliáját és ellenőrizzük a szállítmány teljességét. A tűzvédelmi csappantyúkat a tárolás során meg kell védeni a por, szennyeződés, nedvesség és hőmérsékleti hatásoktól (pl. közvetlen napfény, hőt kibocsátó fényforrás, stb.). Nem szabad kitenni őket kitenni közvetlen időjárási hatásoknak és -40 C (ES-Ex -20 C) és +50 C közötti hőmérsékleten tárolandók. Beépítéskor az elzárót óvni kell a szennyeződésektől és a sérülésektől. A sikeres telepítés után minden szennyeződést azonnal el kell távolítani. Beépítéshez, habarcsoláshoz stb. szükséges helyet megfelelően kell méretezni. A tűzvédelmi csappantyú működésvizsgálatát a szerelés előtt és után el kell végezni, ezért figyelni kell a megfelelő hozzáférhetőségre. A villamos berendezésekkel illetve elektromos alkatrészekkel való munkát kizárólag szakképesítéssel rendelkező szakemberek végezhetik, a tápfeszültséget ki kell kapcsolni ez idő alatt. 3.táblázat: Műszaki adatok ATEX-ELD-BLF-K2 Dátum: Dokumentum: Z09/59 6 Oldal

7 Beépítési és üzembe helyezési tudnivalók Beépítéskor az elzárót óvni kell a szennyeződésektől és a sérülésektől. Sérült készülékeket nem szabad telepíteni. A készülék kizárólag rendeltetésszerű használatra szellőztető rendszerekben befúvásra és elszívásra alkalmazható. Beépítéshez csak építésfelügyeleti engedéllyel rendelkező rögzítőanyag alkalmazható. További alkatrészek rögzítésére a tűzvédelmi csappantyúhoz nincs szükség. A tűzvédelmi csappantyút úgy kell légcsatorna rendszerbe kötni, hogy mindkét oldalán elektromosan vezető legyen. Az elektrosztatikus feltöltődés által okozott veszélyek elkerülése végett a tűzvédelmi csappantyút a helyszínen az erre a célra kijelölt földelés potenciálkiegyenlítőjére kell csatlakoztatni. Győződjön meg arról, hogy a szellőztető rendszerek ne legyenek kitéve semmilyen rendellenes működési körülménynek, mint például a rezgés, a nyomásingadozás vagy a közegben található nagyarányú szilárd közeg. Karbantartás és felügyeleti tudnivalók A megfelelő karbantartás növeli a megbízhatóságot és a készülék élettartamát. Ezért a berendezést rendszeres felülvizsgálatnak kell alávetni. Ha a vizsgálati dátumok a törvény által előírtak, azokat be kell tartani. A kezelő személyzetet a karbantartási és felügyeleti munkálatok megkezdése előtt értesíteni kell. Az üzemeltető biztonsági adatlapja szerinti személyi védelmi intézkedéseket kell tenni. Veszélyes anyagokkal történő érintkezés vagy ezek belélegzésének kockázata kizárható megfelelő biztonsági intézkedésekkel. A következő vizsgálati kritériumokat kell figyelembe venni: A készülék szemrevételezése Ellenőrizzük a készülék rögzítését Elektromos csatlakozások Ellenőrizze földelés csatlakozás szorosan és jól illeszkedés. Működés ellenőrzés További vizsgálatokat a műszaki dokumentáció vagy a további karbantartási utasítások tartalmaznak. Állítóművek alkalmazása és elektromos bekötése robbanásveszélyes zónákban Kizárólag az ATEX által jóváhagyott elektromos berendezések az ATEX 94/9/EK irányelv 1, 2, 21, 22 zónáinak megfelelően, mint a SCHAKO által előírt állítóművek, csatlakozó dobozok és termoelemek használhatók fel SCHAKO KG készülékek esetén. A csatlakozó vezetékeket állandó használatra kell telepíteni és oly módon, hogy azok megfelelően védve legyenek a mechanikai és termikus károsodások ellen. A robbanásvédett hajtóművekkel és terminál dobozokkal ellátott készülékeket egy legalább 4 mm²-es Cu vezetékkel kell a külső potenciális csatlakozón keresztül bekötni a helyszíni potenciálkiegyenlítőbe. Az állítóművek elektromos csatlakozó vezetékeit az ATEX 94/9/EK irányelv 1, 2, 21, 22 zónáinak megfelelő csatlakozó dobozba kell bekötni, ha a villamos csatlakozás robbanásveszélyes zónában történik. A méretezésnél a vezeték-keresztmetszeteket figyelembe kell venni. A hajtóművek nem igényelnek karbantartást a működésüket illetően, a vonatkozó karbantartási utasításokat ATEX irányelvek vagy munkahelyi előírások szerint be kell tartani. A karbantartás vagy ellenőrzés előtt minden, a berendezés előtti és utáni elemét ki kell kapcsolni majd az újbóli bekapcsolásról meg kell és bizonyosodni. Dátum: Dokumentum: Z09/59 7 Oldal

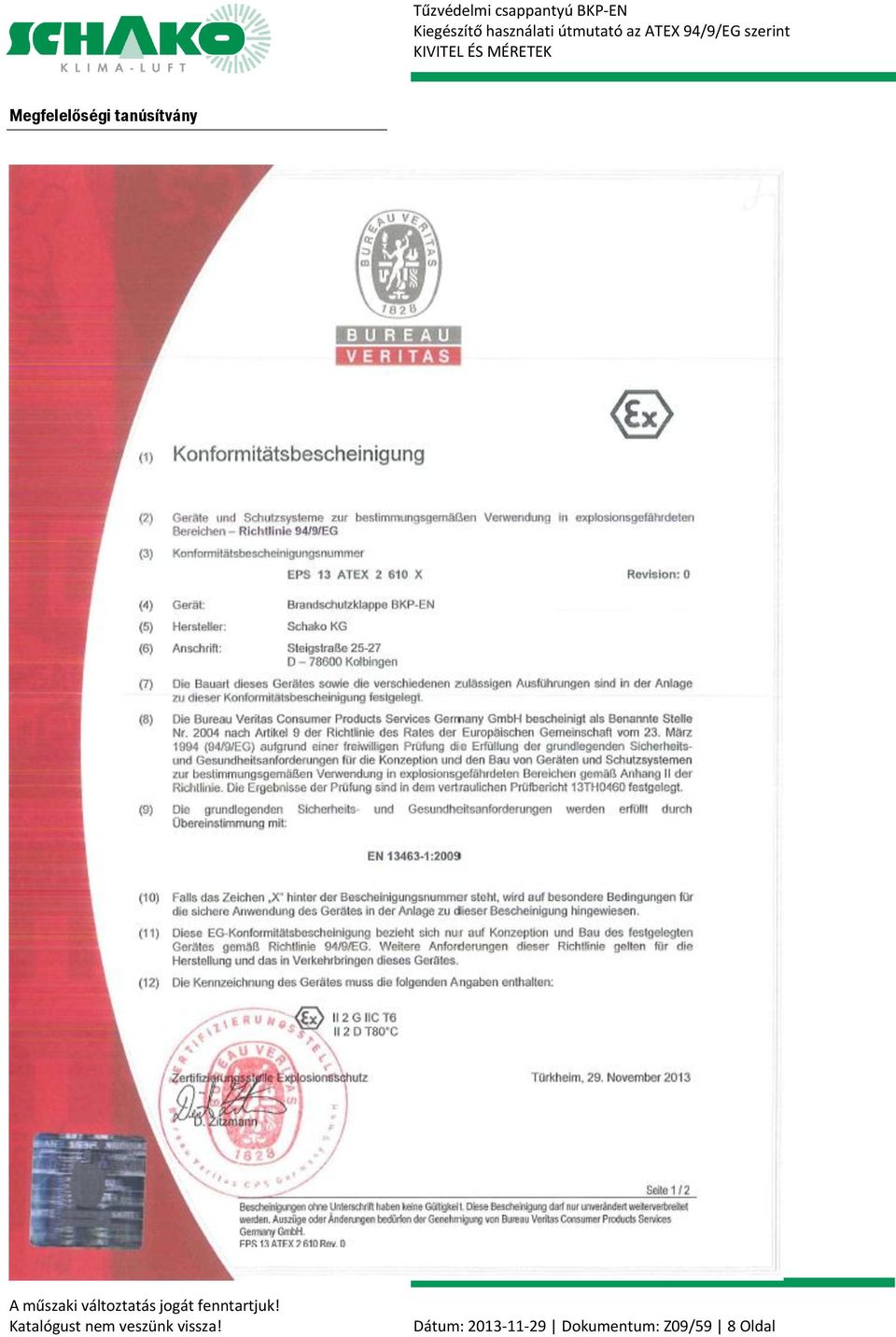

8 Megfelelőségi tanúsítvány Dátum: Dokumentum: Z09/59 8 Oldal
