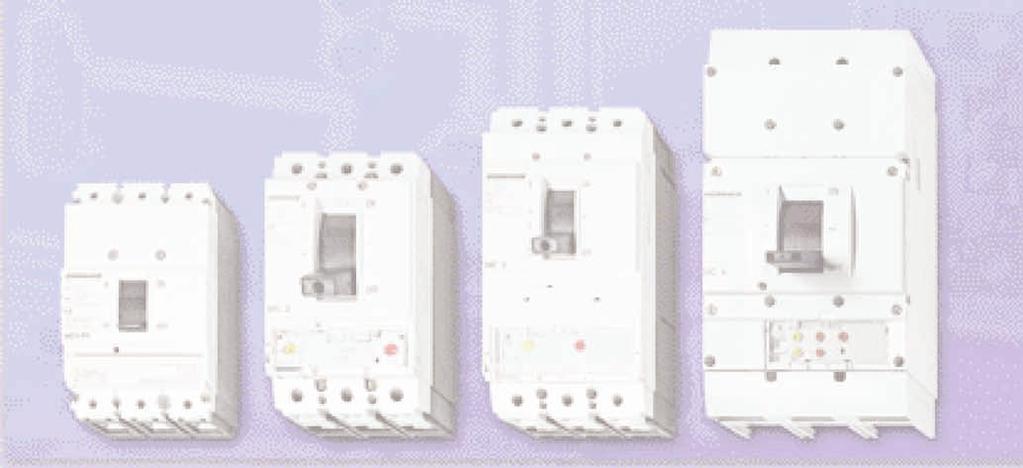

1 MC MEGSZAKÍTÓK ÁTTEKINTÉS MC KOMPAKT MEGSZAKÍTÓK 2 Az MC megszakítók A-ig négy építési nagyságban egységes, kompakt megszakító családot alkotnak. A kisebb áramerősségű tartományban található egy különleges kivitel, amely fáziskimaradás érzékelése révén motorvédelemre is alkalmas típus. A növelt megszakítóképességű kivitelek kielégítik az ipari felhasználás során jelentkező magasabb követelményeket. A megszakítók különféle hajtással rendelhetők: forgó vagy billenő kézi kapcsolós hajtás, motoros működtetés egyaránt választható. Munkaáramú és feszültségcsökkenési kioldó, földzárlatvédelem, hibaáramvédelem egészíti ki a lehetőségek sorát. Egyenfeszültségű alkalmazásokban a megszakítók a DC-3 kategória szerint alkalmazhatók. Az MC...-A típus a max. 750V üzemi feszültségű és 500A áramerősségű egyenáramú hálózatok ideális védelmi készüléke. Termomágneses kioldóegységek alkalmazásával lehetőség nyílik az üzemi- és hibaáramok tényleges effektív értékeinek pontos érzékelésére. A kettős megszakítású érintkező kialakítás lehetővé teszi a nagy zárlati energiájú hálózatok biztonsági leválasztását 70kA-ig. TARTOZÉKOK, CSATLAKOZÓKAPCSOK A tartozékok a megszakító kezelő felülete felől, elölről könnyen beépíthetők, szerelési helyük független a megszakítók építési nagyságától. A segéd- illetve a hibajelző érintkező minden típusnál megegyezik. A vészleállító funkció vagy terheléskorlátozás elegánsan megvalósítható a munkaáramú vagy feszültségcsökkenési kioldó és az előresiető segédérintkezők alkalmazásával. A széles csatlakozókapocs választék nagy rugalmasságot biztosít, hogy a megszakító bármilyen bekötési követelménynek megfeleljen vagy az adott helyen alkalmazható legyen. Egyaránt használható réz vagy alumínium vezeték, kábel, merev vagy flexibilis, laminált gyűjtősín. A szerelhetőséget könnyíti, hogy az MC2 és MC3 megszakítóknál a csatlakozókapocs kiemelhető, hogy a vezeték felülről könnyen beköthető legyen. Burkoló elem segítségével a csatlakozókapcsok IP20-as védettségűvé alakíthatók át, biztosítva az ujj elleni érintés védelmét. JELLEGGÖRBÉK EGYSZERŰ MEGJELENÍTÉSE, ÖSSZEHASONLÍTÁSA ÉS DOKUMENTÁLÁSA Kioldási idő A megfelelőségért a Schrack nem vállal felelősséget. A szavatosság ezáltal a szándékosság eseteinek kivételével kizárt. Kioldási jelleggörbék Kioldóáram (A) Általános adatok: Cégnév: Schrack-Technik Berendezés: Szivattyúelosztó Feld.: GHA Dátum: november 12. Hálózat: 440 V / 50 Hz A Microsoft Excelen alapuló Schrack Curve Select jelleggörbeprogram az MC és MO megszakítók, BE motorvédő kapcsolók és NH olvadó biztosítók jelleggörbéinek teljes mértékben skálázott grafikai megjelenítését szolgálja. A program célja az, hogy egy kiválasztott megszakító számtalan beállítási lehetőségei közül csupán a tényleges paramétereknek megfelelő kioldási görbét ábrázolja úgy, hogy a szelektivitás vizuális ellenőrzését tegye lehetővé a túlterhelési és zárlati tartományban, továbbá kezelje ezek egyszerű dokumentálási módját. A program az ábrázolással egyidejűleg támogatja a beállítási lehetőségek és határok ellenőrzését is.

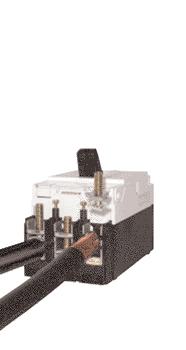

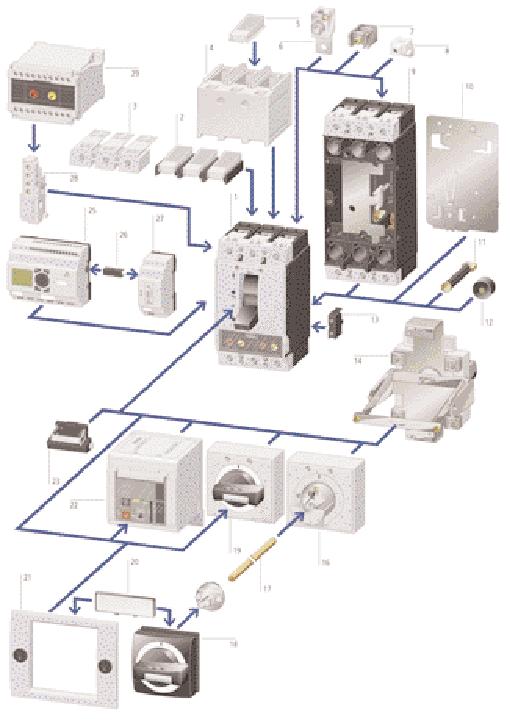

2 MC MEGSZAKÍTÓK ÁTTEKINTÉS MC MEGSZAKÍTÓK - ÁTTEKINTÉS 3 1. MC megszakító vagy terheléskapcsoló 3. Csatlakozókapocs burkolat 5. IPX2 ujj elleni érintés védelem 6. Szorító kapocs alumíniumvezetőkhöz 7. Sorkapocs 8. Vezérlőáramkör csatlakozó kapocs 9. Dugaszoló- vagy kocsizó egység 10. DIN-sínre rögzíthető szerelőlap 11. Hátsó csatlakozás 12. Távtartó 13. Segédérintkező 16. Forgóhajtás ajtókuplunggal 17. Tengelyhosszabbítás 18. Forgóhajtás ajtóreteszeléssel 19. Forgóhajtás 20. Felirati tábla 21. Előlap keret 22. Motorhajtás 23. Zárható billenőhajtás 25. Kommunikációs modul (DMI) 26. Adatcsatlakozó 27. Pofibus csatlakozó 28. Munkaáramú vagy feszültségcsökkenési kioldó 29. Késleltetõ egység feszültségcsökkenési kioldóhoz

3 MC MEGSZAKÍTÓK ÁTTEKINTÉS MC MEGSZAKÍTÓK TÍPUSKULCS 4 MEGNEVEZÉS ÉPÍTÉSI KAPCS. NAGYSÁG KÉPESSÉG 415V TÍPUS PÓLUSSZÁM VÉDELMI EGYSÉG NÉVLEGES ÁRAM 20 A 2000 A M C M C A-ig B Bázis 25 ka Megszakító 3 pólusú 4 4 pólusú A Készülékvédelem, termomágneses A-ig A-ig A-ig N Normál 50 ka H Magas 150 ka N Terheléskapcsoló távkioldható PN Terheléskapcsoló nem távkioldható X Tartozék A V M E Készülékvédelem, elektronikus E Generátorvédelem, szelektív, elektronikus Motorvédelem, termomágneses SCHRACK INFO A különböző típusokhoz tartozó rendelési számok megtalálhatók a cikkszám jegyzékben. M E Motorvédelem, elektronikus

4 MC MEGSZAKÍTÓK ÁTTEKINTÉS MŰSZAKI ADATOK SCHRACK INFO A négy építési nagyságban rendelkezésre álló MC kompakt megszakító család a A névleges áramerősségű tartományban, terheléskapcsoló változattal kiegészítve biztosít átfogó kínálatot. 5 MEGSZAKÍTÓ MC1 MC2 MC3 MC4 Zárlati megszakítóképesség Icu = Ics 415 V-nál B 25 ka X X N 50 ka X X X X H 100/150 ka X/ X X X/ Névleges áram A-ben Pólusszám 3/4 3/4 3/4 3/4 Névleges feszültség V-ban Túlterhelési kioldó Termomágneses X X X Elektronikus X X X TERHELÉSKAPCSOLÓ MC1-PN/N MC2-PN/N MC3-PN/N MC4-PN/N Névleges áram A-ben Pólusszám 3/4 3/4 3/4 3/4 Névleges feszültség V-ban Méretek mm-ben Szélesség 90/ / / /280 Magasság Mélység ,5 138 SCHRACK INFO Az MC megszakító család a készülékek és tartozékaik azonos szerelési, kezelési módja által válik idő- és ezáltal költségtakarékos megoldássá. Munkaáramú és feszültségcsökkenési kioldó, földzárlatvédelem, hibaáramvédelem teszi széleskörűen felhasználhatóvá, így nyújt az MC sorozat megbízható készülék-, vezeték-, motor- és generátorvédelemet.

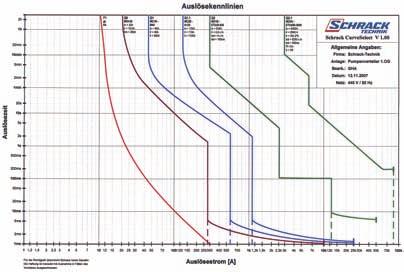

5 MC MEGSZAKÍTÓK ÁTTEKINTÉS TERMOMÁGNESES KIOLDÓ BEÁLLÍTÁSI ELŐÍRÁSAI - MC1, MC2 6 SCHRACK NFO 1 TÚLTERHELÉSI KIOLDÓ Ir Beállítási tartomány: 0,8-1 x In 2 AZONNALI ZÁRLATI KIOLDÓ Ii Az igen magas zárlati áramok fellépése esetén a hálózat károsodásának elkerülése illetve a kapcsoló saját védelme érdekében egy késleltetés nélküli, gyors működésű zárlati kioldó szükséges. Beállítási tartomány: készülék- és vezetékvédelem esetén 6-10 x In, motorvédelem esetén 8-15 x In KÉSZÜLÉK- ÉS VEZETÉKVÉDELEM MC1 MC2 MC3 TÚLTERHELÉSI ZÁRLATI Iu /A Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Ii /A x In x In x In x In 810x In x In 610x In x In 610x In x In 610x In x In 610x In x In 610x In x In MC1: 8x In / 610x In x In x In MOTORVÉDELEM MC1 MC2 TÚLTERHELÉSI ZÁRLATI Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Ii /A 0.81x In x In x In 1014x In x In 814x In x In 814x In x In 814x In x In 814x In x In MC1: 812.5x In MC2: 814x In x In 814x In x In 814x In x In 814x In x In x In x In ELEKTRONIKUS KIOLDÓ BEÁLLÍTÁSI ELŐÍRÁSAI - MC2, MC3, MC4 KÉSZÜLÉK-, VEZETÉK-. GENERÁTORVÉDELEM, SZELEKTÍV MC2 MC3 MC4 TÚLTERHELÉSI ZÁRLATI ZÁRLATI Iu /A Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Isd /A KIOLDÓ Ii /A x In 210x Ir 212x In x In 210x Ir 212x In x In 210x Ir 212x In x In 210x Ir 212x In x In 210x Ir 212x In MOTORVÉDELEM MC2 MC3 TÚLTERHELÉSI ZÁRLATI Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Ii /A x In 214x Ir x In 214x Ir x In 214x Ir x In 214x Ir x In 214x Ir x In 26x Ir 28x Ir

6 MC MEGSZAKÍTÓK ÁTTEKINTÉS ELEKTRONIKUS KIOLDÓ BEÁLLÍTÁSI ELŐÍRÁSAI - MC2, MC3, MC4 7 SCHRACK INFO 1 TÚLTERHELÉSI KIOLDÓ Ir A túlterhelési kioldó 13 fokozatban (0,5-tõl - 1 x In-ig) állítható be. A névleges áram (In) a beállított faktorral megszorozva a számított túlterhelési kioldási áramot (Ir) adja meg. 2 IDŐKÉSLELTETÉS BEÁLLÍTÁSA tr Az elektronikus kioldók egy bimetall jeleggörbéjét utánozzák. Míg minden egyes mechanikus bimetall saját, meghatározott karakterisztikával rendelkezik, addig az elektronika által eltérő jelleggörbék (különböző időkésleltetéssel) képezhetők. Az időkésleltetés az a beállított időtartam, amelynek leteltével a megszakító 6 x Ir túlterhelés esetén kiold. Egy általános megszakító esetén a kioldás kb másodperc után megtörténik. A beállításkor a következő értékek választhatók: tr = 2, 4, 6, 8, 10, 14, 17, 20 vagy (túlterhelésvédelem nélkül). Általános felhasználásoknál tr = 10s a beállítandó érték. 3 KÉSLELTETETT ZÁRLATI KIOLDÓ Isd A hálózatok szelektív kialakításához szelektív zárlati kioldó áll rendelkezésre. Ha a zárlati áram eléri a kioldó beállított megszólalási értékét (2-10 x Ir), a beállított késleltetési idő (tsd) letelte után a megszakító kiold. 4 IDŐKÉSLELTETÉS tsd A zárlati kioldó megszólalási ideje 9 fokozatban állítható be ms között. 5 AZONNALI ZÁRLATI KIOLDÓ Ii Szelektív hálózatkalakítás mellett is az igen magas zárlati áramok fellépése miatt a hálózat károsodásának elkerülése, illetve a kapcsoló saját védelme érdekében késleltetés nélküli zárlati kioldó szükséges. Az azonnali zárlati kioldó megszólalási ideje 2-12 x In tartományban választható. 6 I 2 t BEÁLLÍTÁS BE/KI Túlterhelés esetén a megszakító áramfüggő késleltetéssel old ki. Mihelyt a túláram a zárlati kioldó megszólalási értékét (Ii) meghaladja, a túlterhelési jelleggörbe hirtelen letörik. A kioldás a késleltetési idő letelte után a milliszekundum tartományban következik be. A jelleggörbében fellépő törés a szelektivitást veszélyezteti, ha aláosztott védelmi eszközként olvadó biztosító lett választva. Ezért az elektronika egy olyan megoldást nyújt, mely lehetővé teszi a kioldási idő megemelését (I 2 t = BE). Ezáltal a realizált kioldási időt a maximálisan átengedett termikus energia (I 2 t) határozza meg. 7 FÖLDZÁRLATVÉDELEM Ig (OPCIONÁLIS) A földzárlatokat - melyek fellépésekor a zárlati kioldó nem szólal meg - a beállított földzárlatvédelem (Ig) felismeri és lekapcsolja. A megszólalási érték 0,3-1 x In között, beállítható időkésleltetéssel (tg) válaszható. 8 IDŐKÉSLELTETÉS tg A földzárlatvédelmi kioldó időkésleltetésével (tg = ms) földzárlat esetén a hibaforrás is szelektíven lekapcsolható. 9 TÚLTERHELÉS JELZÉS A LED a megszakító kioldása előtt világít, amennyiben az elektronika a túlterhelést felismerte. A túlterhelési kioldási áram (Ir) 70%-ának elérésénél a LED állandóan világít, 100%-ától lassan, 120%-ától pedig gyorsan villog. A megszakító kioldási jelleggörbének megfelelő idő után lekapcsol. 10 ADATÁTVITELI CSATLAKOZÓ Az üzemi adatok számítógéppel vagy DMI-modullal történő lekérdezését, elemzését szolgálja. A DMI-modul (opcionális) lehetővé teszi az áramértékek kijelzését, kiértékelését és rögzítését. Intergrált motorindító funkciókkal rendelkezik, továbbá elektronikus kioldóval szerelt megszakítóknál biztosítja a parametrizálását és vezérlését. Opcionális buszcsatolóval automatizálási rendszerek (PLC) csatlakoztatása is lehetséges.

7 MC2 / A 24 3 PÓLUSÚ MEGSZAKÍTÓ 300A-IG TERMOMÁGNESES KIOLDÓ- EGYSÉGGEL, MC2B-A, MC2N-A, MC2H-A TÍPUSOK SCHRACK INFO Készülék- és kábelvédelem Beállítható túlterhelési kioldó Ir: 0,8 1 x In (gyári beállítás: 0,8 x In) Beállítható zárlati kioldó Ii: 6 10 x In (gyári beállítás: 6 x In); MC kivétel MC.-A40: 8-10 x In Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető Zárlati megszakítóképesség: 25, 50, 150kA / 415V 50/60 Hz Megfelel az IEC/EN szabványnak Folyamatos terhelhetőség = névleges áram BEÁLLÍTÁSI TARTOMÁNY NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM ZÁRLATI MEGSZAKÍTÓKÉPESSÉG KIOLDÓ (A) KIOLDÓ (A) 3 PÓLUSÚ, 25kA 160A / 25kA MC2B-A160 MC A / 25kA MC2B-A200 MC A / 25kA MC2B-A250 MC A / 25kA MC2B-A300 MC PÓLUSÚ, 50kA 160A / 50kA MC2N-A160 MC A / 50kA MC2N-A200 MC A / 50kA MC2N-A250 MC A / 50kA MC2N-A300 MC PÓLUSÚ, 150kA 20A / 150kA fix 350 MC2H-A20 MC A / 150kA fix 350 MC2H-A25 MC A / 150kA fix 350 MC2H-A32 MC A / 150kA MC2H-A40 MC A / 150kA MC2H-A50 MC A / 150kA MC2H-A63 MC A / 150kA MC2H-A80 MC A / 150kA MC2H-A100 MC A / 150kA MC2H-A125 MC A / 150kA MC2H-A160 MC A / 150kA MC2H-A200 MC A / 150kA MC2H-A250 MC A / 150kA MC2H-A300 MC A vastagon szedett rendelési szám raktári termék.

8 MC2 / A 4 PÓLUSÚ MEGSZAKÍTÓ 300A-IG TERMOMÁGNESES KIOLDÓ- EGYSÉGGEL, MC2B-4-A, MC2N-4-A, MC2H-4-A TÍPUSOK SCHRACK INFO Készülék- és kábelvédelem Beállítható túlterhelési kioldó Ir: 0,8 1 x In (gyári beállítás: 0,8 x In) Beállítható zárlati kioldó Ii: 6 10 x In (gyári beállítás: 6 x In); 25 MC kivétel MC.-A40: 8-10 x In Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető Zárlati megszakítóképesség: 25, 50, 150kA / 415V 50/60 Hz Megfelel az IEC/EN szabványnak Folyamatos terhelhetőség = névleges áram BEÁLLÍTÁSI TARTOMÁNY NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM ZÁRLATI MEGSZAKÍTÓKÉPESSÉG KIOLDÓ (A) KIOLDÓ (A) 4 PÓLUSÚ, 25kA 160A / 25kA MC2B-4-A160 MC A / 25kA MC2B-4-A200 MC A / 25kA MC2B-4-A250 MC A / 25kA MC2B-4-A300 MC PÓLUSÚ, 50kA 160A / 50kA MC2N-4-A160 MC A / 50kA MC2N-4-A200 MC A / 50kA MC2N-4-A250 MC A / 50kA MC2N-4-A300 MC PÓLUSÚ, 150kA 20A / 150kA fix 350 MC2H-4-A20 MC A / 150kA fix 350 MC2H-4-A25 MC A / 150kA fix 350 MC2H-4-A32 MC A / 150kA MC2H-4-A40 MC A / 150kA MC2H-4-A50 MC A / 150kA MC2H-4-A63 MC A / 150kA MC2H-4-A80 MC A / 150kA MC2H-4-A100 MC A / 150kA MC2H-4-A125 MC A / 150kA MC2H-4-A160 MC A / 150kA MC2H-4-A200 MC A / 150kA MC2H-4-A250 MC A / 150kA MC2H-4-A300 MC A vastagon szedett rendelési szám raktári termék.

9 MC2 / A 26 3 PÓLUSÚ MEGSZAKÍTÓ, MOTORVÉDELEM 200A-IG, TERMO- MÁGNESES KIOLDÓEGYSÉGGEL, MC2B-M, MC2N-M TÍPUSOKKAL MC SCHRACK INFO Beállítható túlterhelési kioldó Ir: 0,8 1 x In (gyári beállítás: 0,8 x In); fáziskiesés-érzékeléssel, kioldási osztály: 10A (2s < Tp 10s) Beállítható zárlati kioldó Ii: 8-14 x In (gyári beállítás: 12 x In) Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető Zárlati megszakítóképesség: 25, 50kA / 415V 50/60 Hz Megfelel az IEC/EN és az IEC/EN szabványnak Az AC3 alkalmazási kategória valamennyi követelményét teljesíti 400V AC feszültségnél BEÁLLÍTÁSI TARTOMÁNY NÉVLEGES ÁRAM / NÉVL. TELJ. AC3 NÉVL. ÁRAM AC3 TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM ZÁRL. MEGSZAK. KÉP. k A KIOLDÓ (A) KIOLDÓ (A) 3 PÓLUSÚ, 25kA 125A / 25kA MC2B-M125 MC A / 25kA MC2B-M160 MC A / 25kA MC2B-M200 MC PÓLUSÚ, 50kA 125A / 50kA MC2N-M125 MC A / 50kA MC2N-M160 MC A / 50kA MC2N-M200 MC A vastagon szedett rendelési szám raktári termék.

10 MC2 / A 3 ÉS 4 PÓLUSÚ MEGSZAKÍTÓ 250A-IG, SZELEKTÍV ELEKTRONIKUS KIOLDÓEGYSÉGGEL, MC2N-VE, MC2H-VE, MC2N-4-VE, MC2H-4-VE TÍPUSOK 27 MC SCHRACK INFO Készülék-, kábel- és generátorvédelem 3 és 4 pólusú kivitel Effektív érték mérés, hőmás védelem Beállítható túlterhelési kioldó Ir: 0,5 1 x In (gyári beállítás: 0,8 x In) Beállítható időkésleltetés 6 x Ir-nél tr: 2 20s, valamint végtelen = túlterhelésvédelem nélkül (gyári beállítás: 10s) Beállítható késleltetett zárlati kioldó: Isd 2 10 x In (gyári beállítás: 6 x In) Beállítható időkésleltetés tsd: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms (gyári beállítás: 0) Azonnali zárlati kioldó Ii: fix 12 x In) Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető Megfelel az IEC/EN szabványnak Folyamatos terhelhetőség = névleges áram BEÁLLÍTÁSI TARTOMÁNY NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI KIOLDÓ (A) TÍPUS RENDELÉSI SZÁM ZÁRLATI MEGSZAKÍTÓKÉPESSÉG KIOLDÓ (A) AZONNALI KÉSLELTETETT 3 PÓLUSÚ, 50kA 100A / 50kA MC2N-VE100 MC A / 50kA MC2N-VE160 MC A / 50kA MC2N-VE250 MC PÓLUSÚ, 150kA 100A / 150kA MC2H-VE100 MC A / 150kA MC2H-VE160 MC A / 150kA MC2H-VE250 MC PÓLUSÚ, 50kA 100A / 50kA MC2N-4-VE100 MC A / 50kA MC2N-4-VE160 MC A / 50kA MC2N-4-VE250 MC PÓLUSÚ, 150kA 100A / 150kA MC2H-4-VE100 MC A / 150kA MC2H-4-VE160 MC A / 150kA MC2H-4-VE250 MC A vastagon szedett rendelési szám raktári termék.

11 MC2 / A 28 3 PÓLUSÚ MEGSZAKÍTÓ, MOTORVÉDELEM 220A-IG ELEKTRONIKUS KIOLDÓEGYSÉGGEL, MC2N-ME, MC2H-ME TÍPUSOK MC SCHRACK INFO Beállítható túlterhelési kioldó Ir: 0,5 1 x In (gyári beállítás: 0,8 x In) Beállítható zárlati kioldó Ii: 2 14 x In (gyári beállítás: 12 x In) Beállítható időkésleltetés 6 x Ir-nél tr: 2 20s, valamint végtelen = túlterheléskioldó nélkül (gyári beállítás: 10s) Effektív érték mérés, hőmás védelem Fáziskiesés-érzékelés Alapkivitel: csavaros csatlakozás, szorítókapocs nélkül Megfelel az IEC/EN és az IEC/EN szabványnak Az AC3 alkalmazási kategória valamennyi követelményét teljesíti 400V AC feszültségnél BEÁLLÍTÁSI TARTOMÁNY NÉVLEGES ÁRAM / NÉVL. TELJ. AC3 NÉVL. ÁRAM AC3 TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM ZÁRL. MEGSZAK. KÉP. k A KIOLDÓ (A) KIOLDÓ (A) 3 PÓLUSÚ, 50kA 90A / 50kA MC2N-ME90 MC A / 50kA MC2N-ME140 MC A / 50kA MC2N-ME220 MC PÓLUSÚ, 100kA 90A / 100kA MC2H-ME90 MC A / 100kA MC2H-ME140 MC A / 100kA MC2H-ME220 MC A vastagon szedett rendelési szám raktári termék.

12 MC2 / A TERHELÉSKAPCSOLÓ 250A-IG, MC2-PN, MC2-PN-4, MC2-N, MC2-N-4 TÍPUSOK MC SCHRACK INFO 3 és 4 pólusú kivitel Folyamatos terhelhetőség 250 A-ig Kioldóegységet nem tartalmaz Az MC2-PN állás, nem távkioldható MC2-N állás, távkioldható munkaáramú / feszültségcsökkenési kioldóval vagy távműködtethető motorral Alapkivitel: csavaros csatlakozás, szorítókapocs külön rendelhető Megfelel az IEC/EN és a VDE 0113 szerinti főkapcsoló jellemzőknek a kényszerkapcsolatot is beleértve Megfelel az EIC/EN és a VDE 0660 szerinti leválasztási jellemzőknek Érintés elleni védelem a VDE 0160: 100.rész szerint Megfelel az IEC/EN szabványnak Folyamatos terhelhetőség = névleges áram Névleges zárlati bekapcsolóképesség: I cm 5,5 ka Zárlati szilárdság (1s): I cw 3,5 ka 29 NÉVLEGES ÁRAM MAX. ELŐTÉT BIZTOSÍTÓ (gl) TÍPUS RENDELÉSI SZÁM 3 PÓLUSÚ, NEM TÁVKIOLDHATÓ 160A 250 MC2-PN-160 MC A 250 MC2-PN-200 MC A 250 MC2-PN-250 MC PÓLUSÚ, NEM TÁVKIOLDHATÓ 160A 250 MC2-PN MC A 250 MC2-PN MC A 250 MC2-PN MC PÓLUSÚ, TÁVKIOLDHATÓ 160A 250 MC2-N-160 MC A 250 MC2-N-200 MC A 250 MC2-N-250 MC PÓLUSÚ, TÁVKIOLDHATÓ 160A 250 MC2-N MC A 250 MC2-N MC A 250 MC2-N MC A vastagon szedett rendelési szám raktári termék.

13 ÁLTALÁNOS JELLEMZŐK, MECHANIKAI JELLEMZŐK, FESZÜLTSÉGÁLLÓSÁG 82 ÁLTALÁNOS JELLEMZŐK MC1 MEGSZAKÍTÓ Szabványok és elõírások IEC/EN 60947, VDE 0660 Érintés elleni védelem Ujjal és kézháttal érintés ellen védett a VDE 0106: 100. rész szerint Klímaállóság Párás meleg, állandóan az IEC szerint Környezeti hőmérséklet Párás meleg, szakaszosan az IEC szerint Tárolási C Működési C Ütésállóság (IEC/EN ) Biztonságos elválasztás az EN szerint a segédérintkezők és fõáramkörök között a segédérintkezők között 20 Mérési (félszínuszos folytonos rázkódás áram max. 20 ms) 160 A MC1B MC1N 500V AC MC1H 300V AC Szabványok és elõírások IEC/EN 60947, VDE 0660 Érintésvédelem ujj- und kézhátbiztos a VDE 0106, 100 rész alapján Klímaállóság Párás meleg, konstans az IEC alapján MECHANIKAI JELLEMZŐK MC1 MEGSZAKÍTÓ Párás meleg, ciklikus az IEC alapján Környezeti hõmérséklet Beépítési helyzet Tárolás Függõleges és 90 minden irányban C Működés C Ütésállóság (IEC/EN ) Biztos elválasztás az EN alapján a segédkontaktusok és fõárampályák között 500 V AC a segédkontaktusok között 300 V AC Beépítési helyzet: függõleges és 90 minden irányban Betáplálási irány Védettség Készülék Tokozatok Energiabetáplálási irány Védelem Készülék Tokozások Csatlakozók FESZÜLTSÉGÁLLÓSÁG MC1 MEGSZAKÍTÓ Hibaáramkioldóval MC1, N1: függõleges és tetszõleges 90 minden irányba a kezelõfelületen: IP20 (alapvédettség) előlap kerettel: IP40 ajtókuplungos kézi hajtással: IP66 Tunnelkapocs: IP10 Fáziselválasztó és laminált gyűjtősín: IP00 tetszõleges A kezelõelemek területén: IP20 (alapvédelem) elõtétkerettel: IP40 ajtócsatoló-forgófogantyúval: IP66 ms) Névleges folyamatos áram max. 160 A MC1B MC1N MC1H Névleges feszültségállóság Uimp Főáramkörök 6000V 6000V 6000V Segédérintkezők 6000V 6000V 6000V Névleges üzemi feszültség Ue 690V AC 690V AC 690V AC Névleges üzemi feszültség, 3 érintkező sorbakötésével 500V DC 1) 500V DC 1) Lökőfeszültség kategória / szennyezettségi fok III/3 III/3 III/3 Névleges szigetelési feszültség Ui 690V AC 690V 690V Alkalmazás IT-hálózatokban 440V 690V 690V Megjegyzés: 1) A névleges üzemi feszültség kapcsolása 3 érintkező sorbakötésével: DC korrekciós tényező az MC1 zárlati kioldó megszólalási értékéhez: 1,25 Ii beállítási érték, DC üzem = Ii beállítási érték, AC üzem / DC korrekciós tényező Az érték a 3 pólusú, MC1N(H)-A termomágneses kioldóegységgel rendelkezõ megszakítóra vonatkozik Egy pólus kapcsolása két érintkező sorbakötésével Egy pólus kapcsolása három érintkező sorbakötésével

14 ÁLTALÁNOS JELLEMZŐK, MECHANIKAI JELLEMZŐK, FESZÜLTSÉGÁLLÓSÁG ÁLTALÁNOS JELLEMZŐK MC2., MC3., MC4. Szabványok és előírások IEC/EN 60947, VDE 0660 Érintés elleni védelem Ujjal és kézháttal érintés ellen védett a VDE 0106: 100. rész szerint Klímaállóság Párás meleg, állandóan az IEC szerint Párás meleg, szakaszosan az IEC szerint Környezeti hőmérséklet Tárolási C Működési C Ütésállóság (IEC/EN ) 20 (félszinuszos rázkódás 20ms) Biztos elválasztás az EN alapján a segédérintkezők és főáramkörök között 500V AC a segédérintkezők között 300V AC 83 MECHANIKAI JELLEMZŐK MC2., MC3., MC4. Beépítési helyzet függõleges és 90 minden irányban dugaszolható kivitel MC2, N2: függõleges, 90 jobbra / balra kocsizó szerkezettel MC3, N3: függőleges, 90 balra MC4, N4: függőleges motorhajtással: MC2, N2, 3, N3, 4, N4: MC2 hibaáramkapcsolóval: függőleges és 90 függőleges és 90 minden irányban minden irányban Betáplálási irány tetszőleges Védettség Készülék A kezelőfelületen: IP20 (alapvédettség) Tokozatok előlap kerettel: IP40 ajtókuplungos kézi hajtással: IP66 Csatlakozók Tunnelkapocs: IP10 Fáziselválasztó és laminált gyűjtősín: IP00 FESZÜLTSÉGÁLLÓSÁG MC2., MC3., MC4. Névleges folyamatos áram max. 250 A Névleges folyamatos áram max. 630 A Névleges folyamatos áram max A MC2B MC2N MC2H MC3N MC3H MC4N MC4H 8000V 8000V 8000V 8000V 8000V 8000V 8000V 6000V 6000V 6000V 6000V 6000V 6000V 6000V 690V AC 690V AC 690V AC 690V AC 690V AC 690V AC 690V AC 750V DC 1) 750V DC 1) III/3 III/3 III/3 III/3 III/3 III/3 III/3 1000V 2 ) 1000V 1000V 1000V 1000V 1000V 1000V 440V 690V 690V 690V 690V 525V 525V Megjegyzés: 1) A névleges üzemi feszültség kapcsolása 3 érintkező sorbakötésével: DC korrekciós tényezõ az MC2 zárlati kioldó megszólalási értékéhez: 1,35 Ii beállítási érték, DC üzem = Ii beállítási érték, AC üzem / DC korrekciós tényezõ Az érték a 3 pólusú, MC2N(H)-A termomágneses kioldóegységgel rendelkezõ megszakítóra vonatkozik Egy pólus kapcsolása két érintkező sorbakötésével Egy pólus kapcsolása három érintkező sorbakötésével 2) A 3 pólusú megszakítónál: 690V

15 MEGSZAKÍTÓKÉPESSÉG, ÉLETTARTAM MEGSZAKÍTÓKÉPESSÉG MC1., MC2., MC3., MC4. Névleges folyamatos áram max. 160A MC1B MC1N MC1H 84 Névleges zárlati bekapcsolóképesség lcm 240V 63kA 187kA 220kA 400/415V 53kA 105kA 220kA 440V 53kA 74kA 74kA 525V 40kA 40kA 690V 17kA 17kA Névleges zárlati megszakítóképesség Icn /Ics Icu az IEC/EN szerint 240V 50/60Hz 30kA 85kA 100kA O-t-CO ciklus 400/415V 50/60Hz 25kA 50kA 100kA 440V 50/60Hz 25kA 35kA 35kA 525V 50/60Hz 20kA 20kA 690V 50/60Hz 10kA 10kA 500V DC 15kA 30kA 750V DC Ics az IEC/EN szerint 240V 50/60Hz 30kA 85kA 100kA O-t-CO-t-CO ciklus 400/415V 50/60Hz 25kA 50kA 50kA 440V 50/60Hz 18.5kA 35kA 35kA 525V 50/60Hz 10kA 10kA 690V 50/60Hz 7.5kA 7.5kA maximális NH biztosító 9) MC : 200A gg/gl MC1-125, 160: 315 A gg/gl Alkalmazási kategória az IEC/EN szerint A A A Zárlati szilárdság Icw t = 0.3s t = 1s Névleges be- és kikapcsolóképesség Ie Névleges áram AC-1 400/415V 50/60Hz 160A 160A 160A 690V 50/60Hz 160A 160A 160A AC-3 400/415V 50/60Hz 160A 160A 160A 690V 50/60Hz 160A 160A 160A DC-1 500V DC termomágneses kioldóegységgel 125A 125A 750V DC termomágneses kioldóegységgel DC-3 500V DC termomágneses kioldóegységgel 125A 125A 750V DC termomágneses kioldóegységgel ÉLETTARTAM MC1., MC2., MC3., MC4. Mechanikus élettartam Maximális kapcsolási gyakoriság (kapcsolás / 1 óra) Elektromos élettartam AC-1 400/415V 50/60Hz ) V 50/60Hz AC-3 400/415V 50/60Hz ) V 50/60Hz DC-1 500V DC termomágneses kioldóegységgel V DC termomágneses kioldóegységgel DC-3 500V DC termomágneses kioldóegységgel V DC termomágneses kioldóegységgel Hőveszteség pólusonként Iu 6) esetén 16.7l Teljes kikapcsolási idõ zárlat esetén < 10ms < 10ms < 10ms Megjegyzés: 2) AC-3 névleges áramnál, MC-4 megszakítónál: 400V: max. 650k; 690V: max. 600k. 4) A 3 pólusú megszakítóra az AC-3 érték nem vonatkozik. 6) Hőveszteség esetén a pólusonként megadott értékek az építési nagyság maximális névleges áramerõsségére vonatkoznak. 8) Maximális elõtét biztosító, ha a várható zárlati áram a beépítési helyen a készülék megszakítóképességét meghaladja. 9) 1600A 10) Nagyobb megszakítóképesség külön kérésre.

16 Névleges folyamatos áram max. 300A Névleges folyamatos áram max. 630A Névleges folyamatos áram max. 1600A MC2B MC2N MC2H MC3N MC3H MC4N MC4H Mérési folytonos áram max. 250 A Mérési folytonos áram max. 630 A Mérési folytonos áram max A 63kA 187kA 330kA 187kA 330kA 105kA 275kA MC2B 53kA MC2N 105kA MC2H 330kA MC3N 105kA MC3H 330kA MC4N 105kA MC4H 187kA 53kA 74kA 286kA 74kA 286kA 74kA 187kA 53kA 105kA 53kA 143kA 53kA 143kA 63 ka kA ka kA ka kA ka kA ka kA ka kA ka 53 ka 105 ka 330 ka 105 ka 330 ka 105 ka 187 ka 53 30kA ka 74 85kA ka kA ka 74 85kA ka kA ka 74 50kA ka kA ka 25kA 53 50kA ka kA ka 53 50kA ka kA ka 53 50kA ka kA ka 25kA 40 35kA ka kA ka 40 35kA ka kA ka 40 35kA ka kA ka 25kA 50kA 25kA 65kA 25kA 65kA 30 ka 85 20kA ka kA ka 85 20kA ka kA ka 50 20kA ka kA ka 25 ka 50 30kA ka kA ka 50 ka 150 ka 50 ka 85 ka 25 ka 35 30kA ka kA ka 35 ka 130 ka 35 ka 85 ka 10) 30kA 25 85kA ka kA ka 25 85kA ka kA ka 25 37kA ka 65 63kA ka 25kA 20 50kA ka kA ka 20 50kA ka kA ka 20 37kA ka 50 43kA ka 18.5kA 30 35kA ka kA ka 35kA 130kA 26kA 43kA 30 25kA ka kA ka 13kA 33kA 1kA 49kA 30 ka 85 ka 5kA 150 5kA ka 85 ka 5kA 150 ka 9kA 37 15kA ka 63 37kA ka 355A 25 gg/gl ka 355A 50 ka gg/gl 355A 150 gg/gl ka 50 MC3N- 250, ka 400: 400A 150 gg/gl ka MC4N : 37 ka 2 x A ka gg/gl 18.5 ka 35 ka 130 ka 35 ka MC3N- 630: 630A 130 gg/gl ka 26 MC4N- 1600: ka 2 43 x ka 800A gg/gl 25 ka 37.5 ka 13 ka 33 ka 19 ka 49 ka A 5 ka A 5 ka A 5 ka A 9 ka A B ( ka A-nál: (A) B ( ka A-nál: (A) 355 A gg/gl 355 A gg/gl 355 A gg/gl MC3N- 250, 400: 400 A gg/gl MC4N : 2 x 630 A gg/gl 1.9kA 1.9kA 3.3kA MC3N- 630: 630 A gg/gl 3.3kA 19.2kA MC4N- 1600: 2 x kA A gg/gl 1.9kA 1.9kA 3.3 ka 3.3kA 19.2kA MC4N-2000: 2 x kA A gg/gl A A A A A B (2000 A-nál: (A) B (2000 A-nál: (A) 250A 250A 250A 630A 630A 2000A 2000A 250A A ka A ka A ka A ka A ka A ka 250A A ka A ka A ka A ka A ka A ka 250A 250A 250A 630A 630A 1600A 2) 1600A 2) 250 A A A A A A A A A 2000 A 2000 A 250 A A A A A A A A A 2000 A 2000 A 250 A A A A A A A A A 1600 A 2) 1600 A 2) 250 A A A A A A A A A 1600 A 2) 1600 A 2) 250 A 250 A 250 A 250 A 250 A 250 A 250 A 250 A ) ) ) ) ) ) ) ) ) ) (2000A) 97 (2000A) < 10ms < 10ms < 10ms < 10ms < 10ms < 25ms 415V; < 25ms 415V; < 35ms > 415V < 35ms > 415V

17 TÖMEG TÖMEG MC1., MC2., MC3., MC4. Típus Tömeg 86 Megszakító MC1- MC1-4- MC2- MC2-4- MC3- MC3-4- MC4- MC4-4- / MC4-VE kg 1.325kg 2.345kg 3.5kg 6.0kg 7.5kg 21kg 27kg Dugaszoló szerkezet +MC2-XSV +MC2-4-XSV 4.7kg 5.9kg Kocsizó szerkezet Terheléskapcsoló +MC3-XAV +MC3-4-XAV +MC4-XAV +MC4-4-XAV MC1-PN, MC1-N MC1-4-PN, MC1-4-N MC2-PN, MC2-N MC2-4-PN, MC2-4-N MC3-PN, MC3-N MC3-4-PN, MC3-4-N MC4-N MC4-4-N 21kg 27kg 52kg 65kg 0.926kg 1.325kg 2.15kg 2.65kg 5.7kg 7.1kg 17kg 22kg

18 ÁLTALÁNOS JELLEMZŐK, MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ 1000V AC ESETÉN, 3 PÓLUSÚ KIVITELNÉL ÁLTALÁNOS JELLEMZŐK MC2., MC3., MC4., MC.-N, 1000V AC MC2H, MC2-N MC3H, MC3-N MC4H, MC4-N max. 250A max. 630A max. 1600A Alkalmazási kategória A A A/B Maximális kapcsolási gyakoriság (kapcsolás / 1 óra) Élettartam mechanikus (ebbõl max. 50 % kioldóval történő kikapcsolás) elektromos, AC V Névleges üzemi feszültség Ue 1000V AC 1000V AC 1000V AC 87 MEGSZAKÍTÓ MC2., MC3., MC4., 1000V AC Névleges folyamatos áram Iu 250A 630A 1600A Névleges zárlati bekapcsolóképesség lcm 1000 V 50/60 Hz 17kA 17kA 40kA Névleges zárlati megszakítóképesség Icn Icu az IEC/EN szerint, O-t-CO ciklus 3kA 10kA 20kA Ics az IEC/EN szerint, O-t-CO-t-CO ciklus 3kA 10kA 15kA Névleges be- és kikapcsolóképesség Névleges áram AC-1 250A 630A 1600A Névleges szigetelési feszültség Ui 1000V 1000V 1000V Alkalmazás IT-hálózatokban - TERHELÉSKAPCSOLÓ MC.-N, 1000V AC Névleges folyamatos áram Iu 250A 1600A Zárlati szilárdság Icw 3.5kA 25kA Névleges be- és kikapcsolóképesség Névleges áram Ie AC-22/23A 250A 1600A Névleges szigetelési feszültség Ui 1000V 1000V Alkalmazás IT-hálózatokban Névleges feltételes zárlati áram előtét biztosítóval MC2N A gg/gl 1000V 10kA utánkapcsolt biztosítóval MC2N A gg/gl 1000V 10kA

19 TERHELÉSKAPCSOLÓ, MŰSZAKI ADATOK, MEGSZAKÍTÓKÉPESSÉG TERHELÉSKAPCSOLÓ MC.-N, MC.-PN MC1-PN, MC1-N MC2-PN, MC2-N MC3-PN, MC3-N MC4-N max. 160A max. 250A max. 630A max. 1600A 88 MC1-PN, MC1-N MC2-PN, MC2-N MC3-PN, MC3-N MC4-N Névleges feszültségállóság Uimp max. 160 A max. 250 A max. 630 A max A Főáramkörök 6000V 8000V 8000V 8000V Segédérintkezők 6000V 6000V 6000V 6000V Teljesítményszakaszoló kapcsoló Névleges üzemi feszültség Ue 690V AC 690V AC 690V AC 690V AC Mérési üzemi feszültségszilárdság Uimp Névleges folyamatos áram max. Iu IEC/EN A 250A 630A 1600A Fõ árampályák V Segédárampályák V Mérési üzemi feszültség: Ue V AC Mérési MŰSZAKI tartós áram max. ADATOK MC.-N, MC.-PN IEC/EN Iu A Névleges folyamatos áram (Iu), 125A 160A 550A 1200A Mûszaki adatok, Iu A az alábbi szabvány szerint a termékektõl eltérõen UL489, CSA 22.2 No. 5.1 az IEC-piacra UL489, Lökőfeszültség kategória / szennyezettségi fok III/3 III/3 III/3 CSA 22.2 No. 5.1 III/3 Túlfeszültségi kategória/ III/3 III/3 III/3 III/3 Névleges szigetelési feszültség Ui 690V AC 690V AC 1000V AC 1000V AC Szennyezettségi fok Alkalmazás IT-hálózatokban 690V 690V 690V 525V Mérési szigetelési festség Ui V AC Alkalmazás IT-hálózatokban V 525 KAPCSOLÓKÉPESSÉG MC.-N, MC.-PN Kapcsolási képesség: Névleges zárlati 2.8kA 5.5kA 25kA 53kA bekapcsolóképesség lcm Zárlati szilárdság Icw t = 0.3 s 2kA 3.5kA 1) 12kA 25kA t = 1 s 2kA 3.5kA 1) 12kA 25kA Névleges feltételes zárlati áram előtét biztosítóval PN1(N1) A gg/gl PN2(N2) A gg/gl PN3(N3) A gg/gl N A gg/gl PN1(N1)-160A gg/gl analóg analóg analóg 400/415V 100kA 100kA 100kA 100kA 690V 80kA 80kA 80kA 80kA utánkapcsolt PN1(N1) A gg/gl PN2(N2) A gg/gl PN3(N3) A gg/gl N A gg/gl biztosítóval PN1(N1)-160A gg/gl analóg analóg analóg 400/415V 100kA 100kA 100kA 100kA 690V 80kA 80kA 80kA 80kA Névleges be- és kikapcsolóképesség Ie Névleges áram AC-22/23A 415V 160A 250A 630A 1600A 690V 160A 250A 630A 1600A Mechanikus élettartam Maximális kapcsolási gyakoriság (kapcsolás / 1 óra) Elektromos élettartam az IEC/EN B szakasz szerint AC-1 400/415V ) V ) AC-3 400/415V ) V )5) Hőveszteség pólusonként Iu 2) 12.7-nál Megjegyzés: 1) A zárlati szilárdság az MC2-PN / MC2-N terheléskapcsolónál az MC2-4-XFI... hibaáramkapcsolóval együtt alkalmazva Icw = 1,5kA 2) Hőveszteség esetén a pólusonként megadott értékek az építési nagyság maximális névleges áramerősségére vonatkoznak. 3) AC-3 névleges áramnál, PN2 / N2 terheléskapcsolónál: 690V: max. 160k 4) 3 pólusú terheléskapcsolókra vonatkozik: 400/415V 7500 kapcsolási ciklus; 690V 5000 kapcsolási ciklus 5) 3 pólusú terheléskapcsolókra vonatkozik: 400/415V 6000 kapcsolási ciklus; 690V 4000 kapcsolási ciklus

20 HŐMÉRSÉKLETI HATÁS TERMOMÁGNESES KIOLDÓEGYSÉG A TÚLTERHELÉSI KIOLDÓ MEGSZÓLALÁSI ÉRTÉKEI A REFERENCIA HŐMÉRSÉKLETTÕL (40 0 C) ELTÉRŐ HŐMÉRSÉKLETEKNÉL Készülék típus A túlterhelési kioldó megszólalási értéke a referencia hõmérséklettõl eltérõ hõmérsékleteknél Hõmérséklet-kompenzációs együttható 20 C 30 C 40 C 50 C 60 C 65 C 70 C Termomágneses kioldóegység (TM) Készülékvédelem, A túláramkioldó megszólalási értéke a vonatkoztató hõmérséklettõl Készülékvédelem (referencia hõmérséklet 40 C) eltérõ hõmérsékleteknél MC1(-4)-A15 80 Készüléktípus Hõmérséklet-kompenzációs koefficiens MC1(-4)-A C C 140 C C C C C Termomágneses MC1(-4)-A160 kioldó (TM) Berendezésvédelem, MC2(-4)-A Berendezésvédelem (vonatkoztató 1hõmérséklet C) MC2(-4)-A250 MC1(-4)-A MC2(-4)-A MC1(-4)-A dugaszoló szerkezettel MC2(-4)-A250 MC1(-4)-A160 dugaszoló szerkezettel MC3(-4)-A MC2(-4)-A MC3(-4)-A MC2(-4)-A250 kocsizó szerkezettel Motorvédelem, MC2(-4)-A dugaszolótechnikával Motorvédelem (referencia hõmérséklet 1 20 C) MC1-M40 80 MC2(-4)-A250 dugaszolótechnikával MC1-M100 MC3(-4)-A MC2-M MC3(-4)-A dugaszolótechnikával Rövidzárlati MC2-M / motorvédelem, dugaszoló szerkezettel 1Berendezésvédelem 0.98 (vonatkoztató 0.96 hõmérséklet C) MC1-M Megjegyzés: A referencia hőmérséklettől eltérő hőmérsékleteknél a túlterhelésvédelmi tulajdonságok kismértékű változása következik be. Ezért a kioldási időnek a kioldási jelleggörbék segítségével történő megállapításához figyelembe kell venni a táblázat szerinti hőmérséklet-kompenzációs együtthatókat. MC1-M MC2-M Példa: egy MC1-A100 típusú megszakító 40 C-os referencia hőmérsékletre van hitelesítve. MC2-M dugaszolótechnikával Mi történik, ha 60 C-os környezeti hőmérsékleten működtetik? Figyelmeztetések: 60 C-nál a hőmérséklet-kompenzációs A vonatkoztató együttható 0,86. hõmérséklettõl Ir = 100 A eltérõ x 0,86 hõmérsékleteknél = 86A csökkentetta névleges túláramvédelmi áramottulajdonságok kell figyelembekismértékû venni. módosulása következik Ez azt jelenti, hogy 60 C-os környezeti be. Ahőmérséklet kioldási idõnek mellett a kioldási az MC1-A100 jelleggörbék úgy old segítségével ki, mintha való 86A-re megállapításához lenne beállítva. ezért figyelembe kell venni a táblázat szerinti hõmérséklet-kompenzációs koefficienseket. Példa: Egy MC1-A C-os vonatkoztató hõmérsékletre van kalibrálva. Mi történik, ha 60 C-os környezeti hõmérsékleten mûködtetik? A 60 C-nál 0,86-os hõmérséklet-kompenzációs koefficiens fölött Ir A NÉVLEGES ÁRAM CSÖKKENÉSE = 100 A x 0,86 = 86 A-os csökkentett üzemáramot kell figyelembe venni. Ez azt jelenti, hogy 60 C-os környezeti hõmérséklet mellett az MC1-A100 úgy old ki, mintha 86 A-re lenne beállítva. SPECIÁLIS KÖRNYEZETI FELTÉTELEK ESETÉN (AZ IEC 947 SZERINT) 89 A névelges áram csökkenése speciális környezeti feltételek esetén (az IEC 947 szerint) Készülék ktípus Csökkenési együttható 20 C 30 C 40 C 50 C 60 C 65 C 70 C Termomágneses kioldóegység (TM) Készülékvédelem, Készülékvédelem (referencia hőmérséklet 40 C) MC1(-4)-A MC1(-4)-A MC1(-4)-A MC2(-4)-A MC2(-4)-A MC2(-4)-A dugaszoló szerkezettel MC2(-4)-A250 dugaszoló szerkezettel MC3(-4)-A MC3(-4)-A kocsizó szerkezettel Motorvédelem, Motorvédelem (referencia hőmérséklet 20 C) MC1-M MC1-M MC2-M MC2-M dugaszoló szerkezettel Megjegyzés: A maximálisan megengedhetp névleges áram megállapításához a csökkenési együtthatót tartalmazó táblázatot kell figyelembe venni különböző környezeti hőmérsékletek esetén. Példa: egy MC2-A250 megszakítót 65 C-os környezeti hőmérsékleten kell üzemeltetni. Mekkora az Ie maximális megengedhető névleges áram? 65 C-nál a csökkenési együttható 0,85, vagyis Ie = 250A x 0,85 = 212,5A. Az MC2-A250 megszakítót 65 C-os környezeti hőmérsékleten maximálisan Ie = 212,5A-en lehet működtetni.

21 HŐMÉRSÉKLETI HATÁS ELEKTRONIKUS KIOLDÓEGYSÉG A NÉVELEGS ÁRAM CSÖKKENÉSE SPECIÁLIS KÖRNYEZETI FELTÉTELEK ESETÉN (AZ IEC 947 SZERINT) FOLYTATÁS 90 Készülék típus A névleges áram csökkenése speciális környezeti feltételek esetén (az IEC 947 szerint) Csökkenési együttható 20 C 30 C 40 C 50 C 60 C 65 C 70 C Elektronikus kioldóegység (E) Készülékvédelem MC3(-4)-AE MC3(-4)-AE MC3(-4)-AE kocsizó szerkezettel MC3(-4)-AE630 kocsizó szerkezettel MC4(-4)-AE MC4(-4)-AE MC4(-4)-AE kocsizó szerkezettel MC4(-4)-AE1600 kocsizó szerkezettel Szelektív és generátorvédelem MC2(-4)-VE MC2(-4)-VE MC2(-4)-VE dugaszoló szerkezettel MC2(-4)-VE250 dugaszoló szerkezettel MC3(-4)-VE MC3(-4)-VE MC3(-4)-VE kocsizó szerkezettel MC3(-4)-VE630 dugaszoló szerkezettel MC4(-4)-VE MC4(-4)-VE MC4(-4)-VE kocsizó szerkezettel MC4(-4)-VE1600 kocsizó szerkezettel Motorvédelem MC2-ME(SE) MC2-ME(SE) MC2-ME dugaszoló szerkezettel MC2-ME220 dugaszoló szerkezettel MC3-ME(SE) MC3-ME(SE) MC3-ME kocsizó szerkezettel MC3-ME450 kocsizó szerkezettel MC4-ME MC4-ME MC4-ME kocsizó szerkezettel MC4-ME1400 kocsizó szerkezettel Terheléskapcsoló MC1(-4)-N-63, MC1(-4)-PN MC1(-4)-N , MC1(-4)-PN MC1(-4)-N-160, MC1(-4)-PN MC2(-4)-N , MC2(-4)-PN MC2(-4)-N-250, MC2(-4)-PN MC2(-4)-N dugaszoló szerkezettel MC2(-4)-N MC3(-4)-N-400, MC3(-4)-PN MC3(-4)-N-630, MC3(-4)-PN MC3(-4)-N-400 kocsizó szerkezettel MC3(-4)-N-630 kocsizó szerkezettel MC4(-4)-N MC4(-4)-N MC4(-4)-N kocsizó szerkezettel MC4(-4)-N-1600 kocsizó szerkezettel Megjegyzés: A maximálisan megengedhető névleges áram megállapításához a csökkenési együtthatót tartalmazó táblázatot kell figyelembe venni különböző környezeti hőmérsékletek esetén. Példa: egy MC2-ME220 megszakítót 70 C-os környezeti hőmérsékleten kell üzemeltetni. Mekkora az Ie maximális megengedhető névleges áram? 70 C-nál a csökkenési együttható 0,8, vagyis Ie = 220A x 0,8 = 176A. Az MC2-ME220 megszakítót 70 C-os környezeti hőmérsékleten maximálisan Ie = 176A-en lehet működtetni.

22 TELJESÍTMÉNY VESZTESÉG 250A-IG TERMOMÁGNESES KIOLDÓEGYSÉGGEL (3 / 4 PÓLUSÚ) MC1., MC2., MC3. Megszakító Terheléskapcsoló Megszakító Terheléskapcsoló Megszakító MC1- MC1-N, MC1-PN MC2- MC2-N, MC2-PN MC3- Készülékvédelem Motorvédelem Készülékvédelem Motorvédelem Készülékvédelem Motorvédelem In [A] P R P R P R P R P R P R [] [µohm] [] [µohm] [] [µohm] [] [µohm] [] [µohm] [] [µohm] Megjegyzés: A táblázatban megadott értékek 3 és 4 pólusú fix beépítésű készülékeknél egyenletes terhelésnél érvényesek. 4 pólusú készülékeknél az N vezetőben lévő áram nullával egyenlő. A teljes ohmos ellenállás a 3 vagy 4 pólusú készülékre mért érték. A teljes veszteségi teljesítmény I n -nél, 50/60Hz esetén a 3 vagy 4 pólusú készülékre mért érték. A veszteségi teljesítmény az alábbi képlettel számítható ki: P = 3 x R x I A-IG ELEKTRONIKUS KIOLDÓEGYSÉGGEL (3 / 4 PÓLUSÚ) MC2., MC3., MC4. Megszakító Tereheléskapcsoló Kiegészítés Megszakító Terheléskapcsoló Kiegészítés Megszakító Terheléskapcsolóó Kiegészítés MC2- MC2-N, MC2-PN Dugaszoló szerkezet MC3- MC3-N, MC3-PN Kocsizó szerkezet MC4- MC4-N Kocsizó szerkezet R R R R R R R R R [µohm] [µohm] [µohm] [µohm] [µohm] [µohm] [µohm] [µohm] [µohm] Megjegyzés: A táblázatban megadott értékek 3 és 4 pólusú fix beépítésű készülékeknél egyenletes terhelésnél érvényesek. 4 pólusú készülékeknél az N vezetõben lévõ áram nullával egyenlõ. A teljes ohmos ellenállás a 3 vagy 4 pólusú kapcsolóra mért érték (függetlenül az In-tõl és a kioldóegység típusától). Egy dugaszoló- vagy kocsizó szerkezettel rendelkező készülék teljes ohmos ellenállása a következõ: a rögzített beépítés ohmos értéke + a dugaszoló- vagy a kocsizó szerkezet ohmos értéke. A veszteségi teljesítmény az alábbi képlettel számítható ki: P = 3 x R x I 2

23 BEKÖTHETŐ VEZETÉK KERESZTMETSZETEK BEKÖTHETŐ VEZETÉK KERESZTMETSZETEK MC1., MC2., MC3., MC4. MC1-PN1, MC1-N, In 1) MC2-PN1, MC2-N, In 1) MC3-PN1, MC3-N, In 1) 160A 250A 630A 92 Alapkivitel Szorítókapocs Csavaros csatlakozás Csavaros csatlakozás Tartozékok Csavaros csatlakozás Szorítókapocs Szorítókapocs Tunnelkapocs Tunnelkapocs Tunnelkapocs Hátsó Hátsó Hátsó csatlakozás csatlakozás csatlakozás Réz vezeték Szorítókapocs tömör 1 x (10 16)mm 2 160A 1 x (4 16)mm 2 250A 2 x 16mm 2 500A 2 x (6 16)mm 2 2 x (4 16)mm 2 sodrott 1 x (25 70) 3) mm 2 1 x (25 185)mm 2 1 x (35 240)mm 2 2 x 25mm 2 2 x (25 70)mm 2 2 x (25 120)mm 2 Tunnelkapocs tömör 1 x 16mm 2 160A 1 x 16mm 2 250A sodrott 1 furat 1 x (25 95)mm 2 1 x (25 185)mm 2 1 x (25 185)mm 2 350A 2 furat 1 x (50 240)mm 2 630A 2 x (50 240)mm 2 2 x 185A 4 furat Csavaros és hátsó csatlakozás Közvetlenül a tömör 1 x (10 16)mm 2 160A 1 x (4 16)mm 2 250A 1 x 16mm 2 630A készüléken 2 x (6 16)mm 2 2 x (4 16)mm 2 2 x 16mm 2 2 x 185A sodrott 1 x (25 70) 3) mm 2 1 x (25 185)mm 2 1 x (25 240)mm 2 2 x 25mm 2 2 x (25 70)mm 2 2 x (25 240)mm 2 Csatlakozó közdarab 1 furat min. max. Csatlakozó közdarab 2 furat min. max. Csatlakozó sín fázistávolság növeléssel 2 x 300mm 2 630A 2 x 185A Alumínium vezeték Tunnelkapocs tömör 1 x 16mm 2 160A 1 x 16mm 2 250A 1 x 16mm 2 350A sodrott 1 furat 1 x (25 95)mm 2 1 x (25 185)mm 2 1 x (25 185) 2) mm 2 2 furat 1 x (50 240)mm 2 630A 2 x (50 240)mm 2 4 furat Csavaros és hátsó csatlakozás Közvetlenül a tömör 1 x (10 16)mm 2 160A 1 x (10 16)mm 2 250A 1 x 16mm 2 400A készüléken 2 x (10 16)mm 2 2 x (10 16)mm 2 2 x (10 16)mm 2 sodrott 1 x (25 35)mm 2 1 x (25 50)mm 2 1 x (25 120)mm 2 2 x (25 35)mm 2 2 x (25 50)mm 2 2 x (25 120)mm 2 Csatlakozó közdarab 1 furat min. 1 furat max. Csatlakozó közdarab 2 furat Csatlakozó sín fázistávolság növeléssel Laminált sín Szorítókapocs min. 2 x 9 x 0.8mm 160A 2 x 9 x 0.8mm 250A 6 x 16 x 0.8mm 630A max. 9 x 9 x 0.8mm 10 x 16 x 0.8mm 10 x 24 x 1.0mm +5 x 24 x 1.0mm (2 x) 8 x 24 x 1.0mm Csatlakozó kapocs laminált sínhez min. max. Csatlakozó közdarab 1 furat Csavaros és hátsó csatlakozás Laminált sín, furatokkal min. 2 x 16 x 0.8mm 250A 6 x 16 x 0.8mm 630A Laminált sín, furatokkal max. 10 x 16 x 0.8mm 10 x 32 x 1.0mm +5 x 32 x 1.0mm Csatlakozó sín fázistávolság növeléssel (2x) 10 x 50 x 1.0mm 2 Vörösréz gyűjtősín Csavaros és hátsó csatlakozás Csavaros csatlakozás M6 M8 M10 közvetlenül a készüléken min. 12 x 5mm 160A 16 x 5mm 250A 20 x 5mm 630A max. 16 x 5mm 20 x 5mm 30 x 10mm +30 x 5mm Csatlakozó közdarab 1 furat min. max. Csatlakozó közdarab 2 furat Csatlakozó sín fázistávolság növeléssel min. 630A max. 2 x (10 x 50)mm 10 x 40A Megjegyzés: 1) A névleges áramokat (In) az IEC/EN (védelmi készülékek szabvány) szerint állapították meg, rendszerint a maximális megadott keresztmetszetre vonatkoznak, és itt tájékoztatásul szolgálnak. A vonatkozó tervezési szabványokat mindig figyelembe kell venni. 2) Kábelgyártótól függően legfeljebb 240mm 2 csatlakoztatható. 3) Kábelgyártótól függően legfeljebb 95mm 2 csatlakoztatható.

24 MC4, MC4N, In 1) MC...1 MC...2 MC...3 MC A Csavaros csatlakozás Keretkapocs Csavarkapocs Csavarkapocs Csavarkapocs Tunnelkapocs Csavarcsatlakozás Keretkapocs Keretkapocs Alagútkapcsok Hátsó Alagútkapcsok Alagútkapcsok Alagútkapcsok Hátoldali csatlakozás Hátoldali Hátoldali Hátoldali Csatlakozás Laminált sín csatlakozás Csatlakozás Csatlakozás Csatlakozás 93 AG 1 x (12 6) mm 2 1 x (12 6) mm 2 AG/kcmil 1 x (4 2/0) mm 2 1 x (4 350) mm 2 1 x (2 500) mm 2 AG 1 x 6 mm 2 1 x 6 mm 2 1 x 6 mm 2 AG/kcmil 1 x (4 3/0) mm 2 1 x (4 350) mm 2 1 x (4 350) mm 2 AG/kcmil 1 x (0 500) mm 2 2 x (0 500) mm 2 4 x (50 240)mm A AG/kcmil 4 x (0 500) mm 2 AG 1 x (12 6) mm 2 1 x (12 6) mm 2 2 x (9 6) mm 2 1 x ( )mm A AG/kcmil 1 x (4 2/0) mm 2 1 x (4 3/0) mm 2 1 x (4 350) mm 2 1 x ( ) mm 2 4 x (50 185)mm 2 2 x 350 mm 2 4 x (0 350) mm 2 1 x ( )mm A kcmil 1 x ( ) mm 2 2 x (95 300)mm 2 AG/kcmil 2 x (3/0 600) mm 2 2 x (95 185)mm A AG/kcmil 2 x (3/0 350) mm 2 4 x (35 185)mm 2 AG/kcmil 4 x (2 350) mm 2 4 x 300mm A AG/kcmil 2 x 500 mm 2 4 x 600 mm 2 6 x (95 240)mm 2 4 x 240 A 6 x (3/0 500) mm 2 AG AG/kcmil AG/kcmil 4 x (50 240)mm A AG/kcmil AG AG/kcmil 1 x ( )mm 2 külön kérésre kcmil 2 x (70 185)mm 2 külön kérésre AG/kcmil 4 x 50mm 2 AG 2 x 240mm 2 külön kérésre AG/kcmil 6 x (70 240)mm 2 2 x 9 x 0,8 mm 2 x 9 x 0,8 mm 6 x 16 x 0,8 mm 9 x 9 x 0.8 mm 10 x 16 x 0.8 mm 10 x 24 x 1,0 mm +5 x 24 x 1,0 mm (2 x) 8 x 24 x 1,0 mm 6 x 16 x 0.8mm 1100A 6 x 16 x 0.8 mm (2x) 10 x 32 x 1.0mm (2x) 10 x 32 x 1,0 mm (2x) 10 x 50 x 1.0mm 1250A (2x) 10 x 50 x 1,0 mm (2 x ) 10 x 40 x 1.0A (2x) 10 x 50 x 1.0mm 1600A 2 x 16 x 0,8 mm 6 x 16 x 0,8 mm (2x) 10 x 50 x 1,0 mm (2x) 10 x 50 x 1.0mm 10 x 16 x 0,8 mm 10 x 32 x 1,0 mm (2x) 10 x 50 x 1,0 mm +5 x 32 x 1,0 mm (2x) 10 x 80 x 1.0mm A (2x) 10 x 50 x 1,0 mm (2x) 10 x 80 x 1,0 mm 2 x (10 x 50 x 1.0)A M10 M6 M8 M10 M10 25 x 5mm 1600A 12 x 5 mm 16 x 5 mm 20 x 5 mm 25 x 5 mm 2 x (50 x 10)mm 2000A 16 x 5 mm 20 x 5 mm 30 x 10 mm 2 x (50 x 10) mm 2 x (80 x 10)mm +30 x 5 mm 25 x 5mm 1250A 25 x 5 mm 2 x (50 x 10)mm 2 x (40 x 10)A 2 x (50 x 10) mm 2 x (50 x 10)mm 1500A 2 x (50 x 10) mm 60 x 10mm 1600A 60 x 10 mm 2 x (80 x 10)mm 2 x (50 x 10)A 2 x (10 x 50) mm 2 x (80 x 10) mm

25 SEGÉDÉRINTKEZŐK, MŰKÖDÉSI DIAGRAMOK SEGÉDÉRINTKEZŐK M22-K, XHIV Típus M22-K... AC, 50/60Hz esetén Típus MC.-XHIV AC, 50/60Hz esetén 94 Névleges üzemi feszültség Ue Váltakozó feszültség 500V AC 500V AC 500 Egyenfeszültség 220V DC 220V DC 220 Egyezményes termikus áram Ith = Ie 4A 4A 4 Névleges áram Ie AC V 4A 4A 4 230V 4A 4A 4 400V 2A 2A 2 500V 1A 1A 1 DC-13 24V 3A 3A 3 42V 1.7A 1.5A 60V 1.2A 0.8A V 0.8A 0.5A V 0.3A 0.2A 0.2 Zárlatvédelem max. olvadóbiztosító 10A gg/gl 10A gg/gl 10 max. kismegszakító BE5...(10A) BM... (6A) FAZ-B6 Előresietési idõ a főérintkezőkkel szemben MC1: kb. 20ms be- és kikapcsolásnál MC2: kb. 20ms (kapcsolási idők kézi működtetés esetén) MC3: kb. 20ms MC4: kb. 90ms MC4-nél a segédérintkező kikapcsolásnál nem siet előre Beköthető keresztmetszetek tömör vezeték vagy hajlékony vezeték érvéghüvellyel 1 x ( )mm 2 1 x ( )mm 2 1 x (0.75 2,5) 2 x ( )mm 2 2 x ( )mm 2 2 x (0.75 2,5) SEGÉDÉRINTKEZŐK MŰKÖDÉSI DIAGRAMJAI Állásjelző segédérintkező (HIN) Előresiető segédérintkező (HIV) Hibajelző segédérintkező (HIA) MC4 0 I Bekapcsolás 0 I Kikapcsolás Érintkezők zárva Érintkezők nyitva + I Kioldás Megjegyzés: Amennyiben szükség van előresiető segérintkező és munkaáramú-, vagy feszültségcsökkenési kioldó kombinációjára, úgy a megfelelő típust a kioldók részben kell kiválasztani.

26 SEGÉDÉRINTKEZŐK BEÉPÍTHETŐSÉGE, IDŐKÜLÖNBSÉGEK MAXIMÁLIS BEÉPÍTHETŐSÉG ÉS BELSŐ POZÍCIÓ HIN HIN HIA MC.-XHIV(2Z) Érintkező beépítési vagy -XA helyenként, HIA és vagy -XU (állás) (hiba) (előresiető) MC1, MC1-N Z MC2, MC2-N NY MC3, MC3-N Z MC4, MC4-N ) 2 NY MC1-PN 1 1 3) MC2-PN 2 1 3) Z = Záróérintkező MC3-PN 3 1 3) NY = Nyitóérintkező 95 HIN = M22-K.. vagy M22-CK.. HIA = M22-K.. vagy M22-CK.. IDŐKÜLÖNBSÉG MC1, MC2, MC3, MC4 Időkülönbség, a (ms) Időkülönbség, b (ms) Kézi hajtás Motoros hajtás Kézi hajtás Motoros hajtás HIV HIN HIV HIN HIV HIN HIV HIN Z NY Z NY Z NY Z NY MC1 20 2) ) MC2 20 2) nem ) nem 3 4 megengedett megengedett MC3 20 2) 4 8 nem ) nem megengedett megengedett MC4 90 2) 7 11 nem külön külön 0 1)2) nem külön külön megengedett kérésre kérésre megengedett kérésre kérésre BE- ÉS KIKAPCSOLÁSI IDŐKÜLÖNBSÉGEK Főérintkező Segédérintkező, elõresiető (HIV) Segédérintkező, állás (HIN) Megjegyzés: 1) Az MC4 / MC4-N-nél a HIV segédérintkező kikapcsolásnál nem siet előre. 2) Minimális érték, mivel függ a kapcsolási sebességtől 3) Csak XHIV(2Z) lehetséges

27 FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, MUNKAÁRAMÚ KIOLDÓ FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ MC.-XU MC1(2/3)-XU... MC4-XU Névleges vezérlő feszültség Ue Váltakozó feszültség 50/60Hz-nél V AC V AC Egyenfeszültség V DC V DC Működési tartomány Kikapcsolási feszültség x Us Bekapcsolási feszültség x Us Teljesítményfelvétel Váltakozó feszültség Meghúzási teljesítmény AC 1.5VA 3.6VA Tartási teljesítmény AC 1.5VA 3.6VA Egyenfeszültség Meghúzási teljesítmény DC Tartási teljesítmény DC Maximális nyitási idő 19ms 23ms (reakcióidő a főérintkezők nyitásáig) A parancs minimális időtartama 10 15ms 10 15ms Beköthető keresztmetszetek tömör vezeték vagy hajlékony vezeték érvéghüvellyel 1 x ( )mm 2 1 x ( )mm 2 2 x ( )mm 2 2 x ( )mm 2 FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, KIKAPCSOLÁS KÉSLELTETÉSSEL MC-UVU MC-UVU Névleges üzemi feszültség Ue Váltakozó feszültség 50/60Hz-nél 24, V AC Egyenfeszültség 24V DC Bekapcsolási áram (csúcsérték) Ie < 500mA Teljesítményfelvétel 50VA Késleltetési idő tsd ms külső kiegészítő kondenzátorral µf 35V 16s-ig külső kiegészítő kondenzátorral µf 35V 8s-ig Beköthető keresztmetszetek tömör vezeték vagy hajlékony vezeték érvéghüvellyel 1 x ( )mm 2 2 x ( )mm 2 MUNKAÁRAMÚ KIOLDÓ MC.-XA MC1(2/3)-XA... MC4-XA... Névleges vezérlő feszültség Ue Váltakozó feszültség V AC V AC Egyenfeszültség V DC V DC Frekvenciatartomány 0 400Hz 0 400Hz Működési tartomány Váltakozó feszültség x Us Egyenfeszültség x Us Teljesítményfelvétel Meghúzási teljesítmény AC/DC 2.5VA/ 2.5VA/ Tartási teljesítmény AC/DC 2.5VA/ 2.5VA/ Maximális áramfelvétel 110 % Us -nél (230V, 50Hz) Maximális nyitási idõ - 20ms - 22ms (reakcióidő a főérintkezők nyitásáig) Maximális bekapcsolási időtartam 100% 100% A parancs minimális idõtartama 10 15ms 10 15ms Beköthető keresztmetszetek tömör vezeték vagy hajlékony vezeték érvéghüvellyel 1 x ( )mm 2 1 x ( )mm 2 2 x ( )mm 2 2 x ( )mm 2

28 MOTORHAJTÁS MOTORHAJTÁS MC...-XR MC2-XR... MC3-XR... MC4-XR... Névleges vezérlő feszültség Ue Váltakozó feszültség V AC V AC V AC Egyenfeszültség V DC V DC V DC Működési tartomány Váltakozó feszültség x Us Egyenfeszültség x Us Névleges üzemi teljesítmény, motor Váltakozó feszültség 110 V 130V AC 350VA 350VA 350VA 208 V 240V AC 350VA 350VA 350VA 380 V 440V AC 350VA 350VA 350VA Egyenfeszültség 24 V 30V DC V 130V DC V 250V DC Névleges üzemi teljesítmény, tekercs Váltakozó feszültség 110 V 130V AC 270VA 270VA 270VA 208 V 240V AC 270VA 270VA 270VA 380 V 440V AC 270VA 270VA 270VA Egyenfeszültség 24 V 30V DC V 130V DC V 250V DC Teljes bekapcsolási idő 60ms 80ms 100ms Teljes kikapcsolási idő 300ms 1000ms 3000ms Minimális parancs időtartam bekapcsolásnál 30ms 30ms 30ms kikapcsolásnál 150ms 250ms 500ms Mechanikus élettartam Maximális kapcsolási gyakoriság (kapcsolás / 1 óra) Beköthető keresztmetszetek tömör vezeték vagy hajlékony vezeték érvéghüvellyel mm mm mm 2 97

29 ADATKEZELÉSI INTERFÉSZ (DMI-MODUL) ÁLTALÁNOS JELLEMZŐK MC-XDMI Méret (Szé x Ma x Mé) x 90 x 53mm Szélesség (KE) 6 KE Tömeg 0.3kg Szerelés 35mm-es kalapsín (IEC/EN 60715) KLIMATIKUS KÖRNYEZETI FELTÉTELEK DMI Súly kg 0.3 Üzemi környezeti hőmérséklet 0-tól +55 C-ig Szerelés Kalapsín IEC/EN 60715, 35 mm Méretek Beépítési (Szé helyzet x Ma x Mé) mm 107,5 x 90 x 53 vízszintes / függőleges Osztási Klimatikus Páralecsapódás egységek környezeti (TE) feltételek 6 TE széles A páralecsapódást megfelelő eszközökkel meg kell akadályozni Súly Üzemi LC-kijelző környezeti (könnyen hõmérséklet olvasható) kg C tól +55-ig 0-tól +55 C-ig Szerelés Beépítési Tárolás / szállítás helyzet Kalapsín vízszintes IEC/EN / függõleges 60715, 35 mm40-tõl +70 C-ig Páralecsapódás Relatív páratartalom, páralecsapódás nélkül (IEC/EN ) A páralecsapódást megfelelõ intézkedéssel 5 95% megakadályozni Klimatikus környezeti feltételek LCD-kijelzõ Légnyomás (biztosan (üzemi) olvasható) C 0-tól +55-ig hPa Üzemi környezeti hõmérséklet C 0-tól +55-ig Tárolás/szállítás Korrózióállóság C -40-tõl +70-ig Beépítési helyzet vízszintes / függõleges relatíviec/en páratartalom, nincs páralecsapódás (IEC/EN ) 4 nap % cm 3 /m 3 Páralecsapódás A páralecsapódást megfelelõ intézkedéssel megakadályozni Légnyomás (üzem) SO2 hpa LCD-kijelzõ (biztosan olvasható) C 0-tól +55-ig Korrózióellenálló-képesség IEC/EN nap 1cm 3 /m 3 Tárolás/szállítás C 40-tõl +70-ig IEC/EN H2S nap cm 3 /m 3 10 relatív páratartalom, nincs páralecsapódás (IEC/EN ) % 5 95 SO2 Légnyomás (üzem) hpa IEC/EN nap cm 3 /m 3 1 Korrózióellenálló-képesség H2S IEC/EN nap cm 3 /m 3 10 MECHANIKUS KÖRNYEZETI FELTÉTELEK SO2 Szennyezettségi IEC/EN fok 4 nap cm 3 /m Védettség IEC/EN H2S IP20 Rázkódás (IEC/EN ) Mechanikus környezeti feltételek állandó amplitúdó 0,15mm 10 57Hz Szennyezettségi fok 2 állandó gyorsulás 2g Hz Védelem IEC/EN IP20 Ütésállóság (IEC/EN ), félszinusz, 15g / 11ms 18 ütés Rezgések (IEC/EN ) Felborulási esés (IEC/EN ) esési magasság 50mm konstans amplitúdó 0,15 mm Hz konstans gyorsulás 2 g Hz Szabadesés, becsomagolva (IEC/EN ) Ütésállóság (IEC/EN ) félszinusz 15g/11 ms Ütések 18 esési magasság 1m Feldõlés (IEC/EN ) Esés- mm 50 magasság szabadesés, becsomagolva (IEC/EN ) m 1 ENERGIAELLÁTÁS Névleges üzemi feszültség Ue 24V Megengedett tartomány V DC Maradék hullámosság 5% Bemeneti áram 24V DC-nél 210mA Feszültségesések (IEC/EN ) 10ms Veszteségi teljesítmény 24V DC-nél 5

30 PROFIBUSZ MODUL ÁLTALÁNOS JELLEMZŐK MC-XDMI-DPV1 Szabványok és előírások EN 55011, EN 55022, EN , IEC , IEC Méret (Szé x Ma x Mé) 35.5 x 90 x 58mm (2 KE) Tömeg 0.15kg Szerelés 35mm-es kalapsín (EN 50022) vagy csavaros rögzítés 99 BEKÖTHETŐ KERESZTMETSZETEK Tömör 0.2 x 4 (AG 22 12) mm 2 Hajlékony érvéghüvellyel 0.2 x 2.5 (AG 22 12) mm 2 Hornyos csavarhúzó 3.5 x 0.8 mm Max. meghúzási nyomaték 0.6 Nm KLIMATIKUS KÖRNYEZETI FELTÉTELEK Üzemi környezeti hőmérséklet 25 C C, hideg az IEC szerint, meleg az IEC szerint Páralecsapódás A páralecsapódást megfelelő eszközökkel meg kell akadályozni Tárolás / szállítás 40-tõl +70 C-ig Relatív páratartalom, páralecsapódás nélkül (IEC/EN ) 5 95% Légnyomás (üzemi) hpa Korrózióállóság IEC/EN nap SO2 10 cm 3 /m 3 IEC/EN nap H2S 1 cm 3 /m 3 MECHANIKUS KÖRNYEZETI FELTÉTELEK Szennyezettségi fok 2 Védettség (IEC/EN 60529) IP20 Rázkódás (IEC/EN ) állandó amplitúdó 0.15 mm 10 57Hz Szennyezettségi fok állandó gyorsulás 2 g Hz Védelem (IEC/EN 60529) IP20 IP20 IP20 Ütésállóság (IEC/EN ), 18 ütés Rezgések (IEC/EN ) félszinusz, 15g / 11ms konstans amplitúdó 0,15 mm Hz Felborulási esés (IEC/EN ) esési magasság 50mm konstans gyorsulás 2 g Hz Szabadesés, becsomagolva (IEC/EN ) esési magasság 1m Ütésállóság (IEC/EN ) Ütések Beépítési helyzet vízszintes / függőleges ELEKTROMÁGNESES ÖSSZEFÉRHETŐSÉG (EMC) Elektrosztatikus kisülés (IEC/EN , Level 3, ESD) Légkisülés Érintkezős kisülés Elektromágneses mezők (IEC/EN , RFI) Rádiózavar-mentesítés (IEC/EN 55011) Burst impulzusok (IEC/EN , Level 3) Tápvezetékek Jelvezetékek Túlfeszültség impulzusok (IEC/EN , Level 2) Védettség a vezetett zavarásnál (IEC/EN ) 8kV 6kV 10V/m EN , A osztály, EN , A osztály, 2kV 2kV 0.5kV (szimmetrikus tápvezetékek) 10V

31 PROFIBUSZ MODUL ÁTÜTÉSI SZILÁRDSÁG MC-XDMI-DPV1 100 A légközök és EN 50178, UL 508, CSA C22.2, No. 142 kúszóáramutak távolsága Átütési szilárdság EN ENERGIAELLÁTÁS Névleges üzemi feszültség Ue 24V (-15/+20 %) Megengedett tartomány V DC Maradék hullámosság < 5% Áramfelvétel 24V DC-nél tip. 200mA Feszültségesések 10ms (IEC/EN ) Teljesítmény felvétel 24V DC-nél 4.8 POLARITÁS FELCSERÉLÉSE ELLENI VÉDELEM Energiaellátás igen LED JELZÉSEK Energiaellátás LED-es kijelzés LED (PO): zöld LED PROFIBUS DP (BUS): zöld KOMMUNIKÁCIÓ Csatlakozó SUB-D 9 pólusú, aljzat Funkció PROFIBUS-DP-Slave Interfész RS 485 Buszprotokoll PROFIBUS-DP Átviteli sebességek automatikus keresés 12MBit/s-ig Buszlezárási ellenállások külön, külső buszlezárás szükséges Buszcímek 1 126, DMI-n keresztül Szolgáltatások ciklikus Bent / Kint, kioldott állapot (részletes), tehelési figyelmeztetések, fázisáramok I1 / I2 / I3 [A] Motorhajtás működtetése, Kijelzés / Vezérlés (MC-XDMI612), Be-, kimenetek, Motorindítási funkciók nem ciklikus Kijelzés / Szerkesztés, védelmi beállítások, eseménylista, azonosítás, üzemórák, kapcsolások, idő

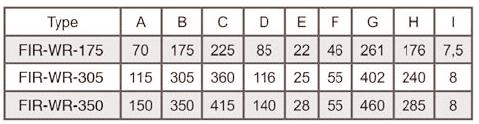

32 HIBAÁRAMKAPCSOLÓ VILLAMOS MŰSZAKI ADATOK FIR-003 FIR-03 FIR-5 0,5 Hz = 25% Szabványok és előírások IEC/EN , IEC 755, IEC 1008, IEC 1009 Érzékenység FIR-003 lüktetőegyenáram FIR-03 érzékeny, A típus FIR-5 Segéd tápfeszültség U s 230V AC ±20% (50/60Hz) Szabványok Névleges fogyasztás és elõírások P e IEC/EN , IEC 755, IEC31008, IEC Érzékenység Hibaáramérzékenység I Dn lüktetõáram-érzékeny, 0.03A A típus 0.3A 0.03, 0.1, 0.3, 0.5, 1, 3, 5A Mérõvezérlés-betáplási Késleltetés t v feszültség U s 230V 0s (önidő AC 620ms) 20% (50/60 Hz) 0s (önidő 20ms) 0.02, 0.1, 0.3, 0.5, 1, 3, 5s Beépített Mérési üzemi segédérintkező teljesítményp e 13váltó 13 váltó 13 váltó AMérési segédérintkező hibaáramokinévleges feszültsége Dn 250/100V 0,03 A AC/DC 250/100V 0,3 A AC/DC 250/100V 0.03, 0.1, 0.3, AC/DC 0.5, 1, 3, 5 AKésleltetési segédérintkező idõ t névleges árama v 6A 0,02 s (késleltetés nélkül) 6A 0,02 s (késleltetés nélkül) 6A 0.02, 0.1, 0.3, 0.5, 1, 3, 5 Hibaáram Reléérintkezõk előjelzés 1 váltóérintkezõ integrálva 1 váltóérintkezõ integrálva váltóérintkezõ Hz = 25% 50% integrálva I Dn A reléérintkezõk mérési feszültsége 250/100 V AC/DC 250/100 V AC/DC 250/100 1 Hz = 50% V AC/DC 75% I Dn A reléérintkezõk mérési áramerõssége 6 A 6 A 62 AHz = 75% 100% I Dn Elõzetes hibaáram-figyelmeztetés 50% I Dn 1 Hz = 50% 75% I Dn 101 MECHANIKAI MŰSZAKI ADATOK 2 Hz = 75% 100% I Dn Kivágási méret 45mm 45mm 45mm Magasság 85mm 85mm 85mm Szélesség 45mm 45mm 45mm Szerelés kalapsín - DIN 46277, EN Csatlakozás szorítókapcsok A csatlakozás érintés elleni védelme ujjal és kézháttal érintés ellen védett a BGV A2, VDE 0106: 100. rész szerint Beköthető keresztmetszetek 2 x 0.75mm 2 2.5mm 2 tömör, 2 x 0.75mm 2 1.5mm 2 hajlékony, érvéghüvellyel Beállítások plombálhatósága igen KÜLSŐ ÁRAMVÁLTÓ MÉRETEK Áramváltó, téglalap ablak Típus Áramváltó, körablak Névleges áram Átmérő Energiaelosztás Motor / kondenzátor Áramváltó típus Maximális vezeték átmérő (A) (A) FIR--... d1 (mm) d2 (mm)
