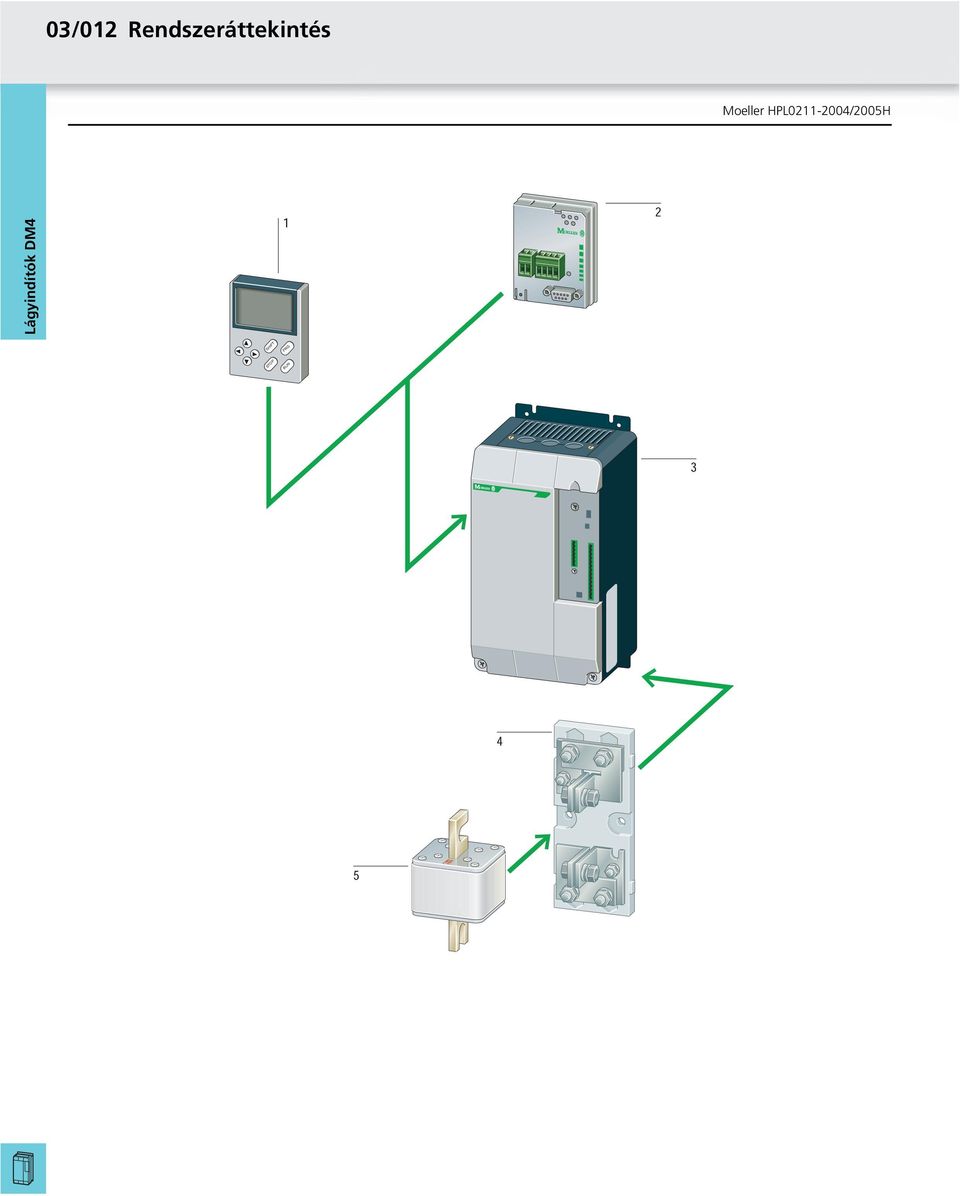

03/012 Rendszeráttekintés

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "03/012 Rendszeráttekintés"

Átírás

1 03/012 Rendszeráttekintés 1 2 SHIFT PRG STOP RUN 3 4 5

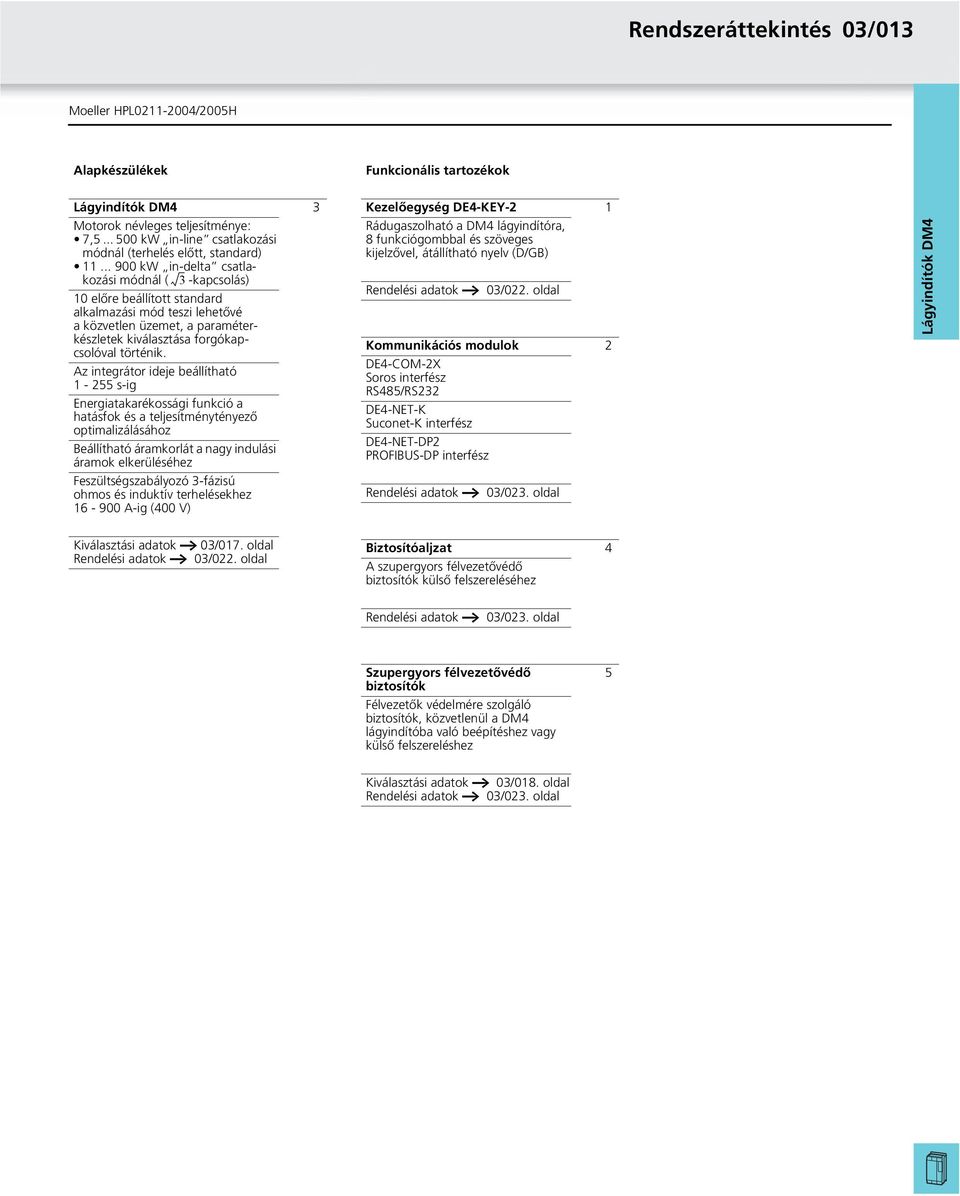

2 Rendszeráttekintés 03/013 Alapkészülékek Funkcionális tartozékok 3 Motorok névleges teljesítménye: 7, kw in-line csatlakozási módnál (terhelés előtt, standard) kw in-delta csatlakozási módnál ( 3 -kapcsolás) 10 előre beállított standard alkalmazási mód teszi lehetővé a közvetlen üzemet, a paraméterkészletek kiválasztása forgókapcsolóval történik. Az integrátor ideje beállítható s-ig Energiatakarékossági funkció a hatásfok és a teljesítménytényező optimalizálásához Beállítható áramkorlát a nagy indulási áramok elkerüléséhez Feszültségszabályozó 3-fázisú ohmos és induktív terhelésekhez A-ig (400 V) Kezelőegység DE4 KEY 2 1 Rádugaszolható a DM4 lágyindítóra, 8 funkciógombbal és szöveges kijelzővel, átállítható nyelv (D/GB) Rendelési adatok a 03/022. oldal Kommunikációs modulok 2 DE4-COM-2X Soros interfész RS485/RS232 DE4-NET-K Suconet-K interfész DE4-NET-DP2 PROFIBUS-DP interfész Rendelési adatok a 03/023. oldal Kiválasztási adatok a 03/017. oldal Rendelési adatok a 03/022. oldal Biztosítóaljzat 4 A szupergyors félvezetővédő biztosítók külső felszereléséhez Rendelési adatok a 03/023. oldal Szupergyors félvezetővédő biztosítók Félvezetők védelmére szolgáló biztosítók, közvetlenül a DM4 lágyindítóba való beépítéshez vagy külső felszereléshez 5 Kiválasztási adatok a 03/018. oldal Rendelési adatok a 03/023. oldal

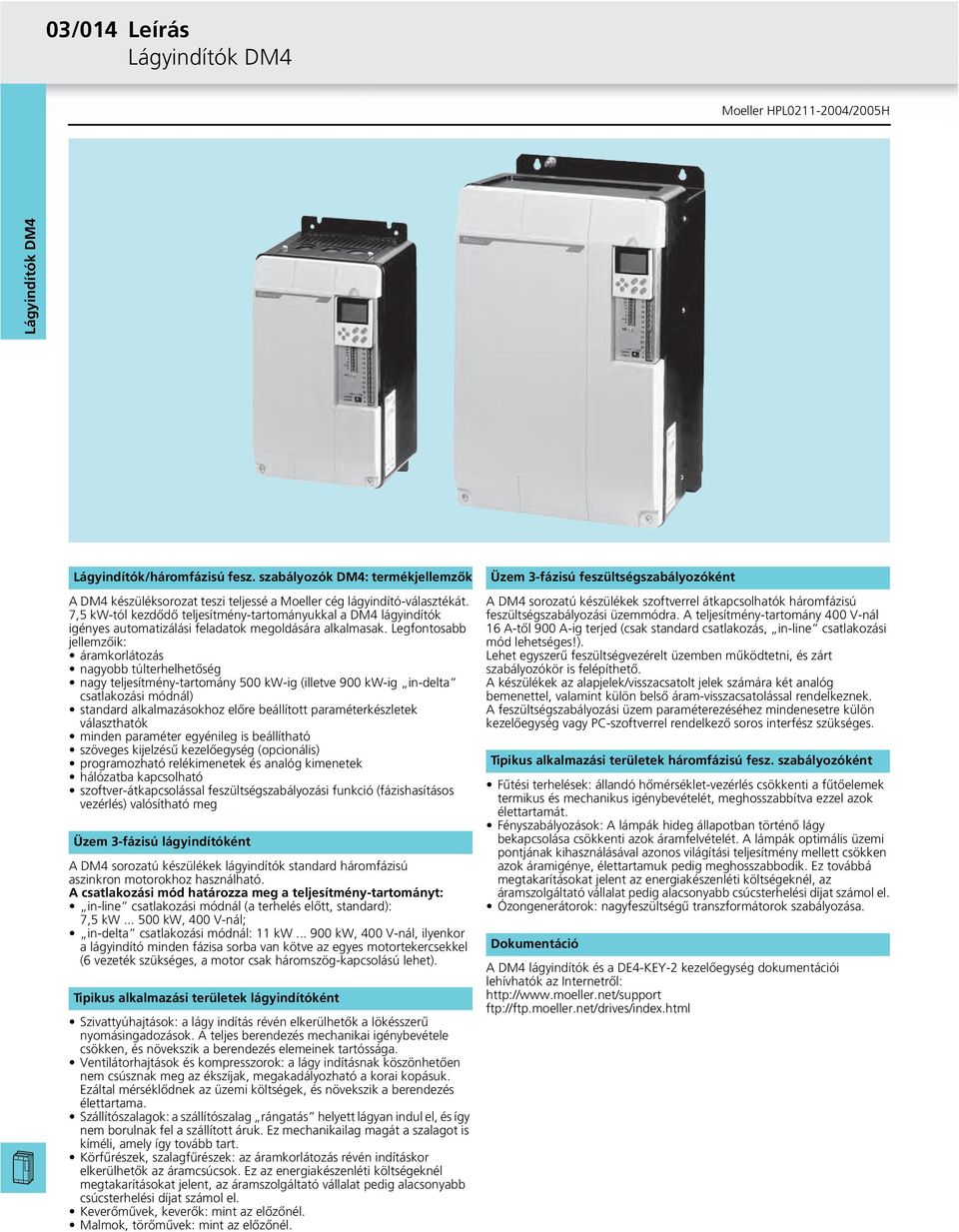

3 03/014 Leírás Lágyindítók/háromfázisú fesz. szabályozók DM4: termékjellemzők A DM4 készüléksorozat teszi teljessé a Moeller cég lágyindító-választékát. 7,5 kw-tól kezdődő teljesítmény-tartományukkal a DM4 lágyindítók igényes automatizálási feladatok megoldására alkalmasak. Legfontosabb jellemzőik: áramkorlátozás nagyobb túlterhelhetőség nagy teljesítmény-tartomány 500 kw-ig (illetve 900 kw-ig in-delta csatlakozási módnál) standard alkalmazásokhoz előre beállított paraméterkészletek választhatók minden paraméter egyénileg is beállítható szöveges kijelzésű kezelőegység (opcionális) programozható relékimenetek és analóg kimenetek hálózatba kapcsolható szoftver-átkapcsolással feszültségszabályozási funkció (fázishasításos vezérlés) valósítható meg Üzem 3 fázisú lágyindítóként A DM4 sorozatú készülékek lágyindítók standard háromfázisú aszinkron motorokhoz használható. A csatlakozási mód határozza meg a teljesítmény tartományt: in-line csatlakozási módnál (a terhelés előtt, standard): 7,5 kw kw, 400 V-nál; in-delta csatlakozási módnál: 11 kw kw, 400 V-nál, ilyenkor a lágyindító minden fázisa sorba van kötve az egyes motortekercsekkel (6 vezeték szükséges, a motor csak háromszög-kapcsolású lehet). Tipikus alkalmazási területek lágyindítóként Szivattyúhajtások: a lágy indítás révén elkerülhetők a lökésszerű nyomásingadozások. A teljes berendezés mechanikai igénybevétele csökken, és növekszik a berendezés elemeinek tartóssága. Ventilátorhajtások és kompresszorok: a lágy indításnak köszönhetően nem csúsznak meg az ékszíjak, megakadályozható a korai kopásuk. Ezáltal mérséklődnek az üzemi költségek, és növekszik a berendezés élettartama. Szállítószalagok: a szállítószalag rángatás helyett lágyan indul el, és így nem borulnak fel a szállított áruk. Ez mechanikailag magát a szalagot is kíméli, amely így tovább tart. Körfűrészek, szalagfűrészek: az áramkorlátozás révén indításkor elkerülhetők az áramcsúcsok. Ez az energiakészenléti költségeknél megtakarításokat jelent, az áramszolgáltató vállalat pedig alacsonyabb csúcsterhelési díjat számol el. Keverőművek, keverők: mint az előzőnél. Malmok, törőművek: mint az előzőnél. Üzem 3 fázisú feszültségszabályozóként A DM4 sorozatú készülékek szoftverrel átkapcsolhatók háromfázisú feszültségszabályozási üzemmódra. A teljesítmény-tartomány 400 V-nál 16 A-től 900 A-ig terjed (csak standard csatlakozás, in-line csatlakozási mód lehetséges!). Lehet egyszerű feszültségvezérelt üzemben működtetni, és zárt szabályozókör is felépíthető. A készülékek az alapjelek/visszacsatolt jelek számára két analóg bemenettel, valamint külön belső áram-visszacsatolással rendelkeznek. A feszültségszabályozási üzem paraméterezéséhez mindenesetre külön kezelőegység vagy PC-szoftverrel rendelkező soros interfész szükséges. Tipikus alkalmazási területek háromfázisú fesz. szabályozóként Fűtési terhelések: állandó hőmérséklet-vezérlés csökkenti a fűtőelemek termikus és mechanikus igénybevételét, meghosszabbítva ezzel azok élettartamát. Fényszabályozások: A lámpák hideg állapotban történő lágy bekapcsolása csökkenti azok áramfelvételét. A lámpák optimális üzemi pontjának kihasználásával azonos világítási teljesítmény mellett csökken azok áramigénye, élettartamuk pedig meghosszabbodik. Ez továbbá megtakarításokat jelent az energiakészenléti költségeknél, az áramszolgáltató vállalat pedig alacsonyabb csúcsterhelési díjat számol el. Ózongenerátorok: nagyfeszültségű transzformátorok szabályozása. Dokumentáció A DM4 lágyindítók és a DE4-KEY-2 kezelőegység dokumentációi lehívhatók az Internetről: ftp://ftp.moeller.net/drives/index.html

4 Leírás Kezelőegység DE4-KEY-2, soros interfész RS 232C/RS /015 Kezelőegység DE4 KEY 2 A DM4 sorozatú lágyindítókat a leggyakoribb alkalmazásokhoz már gyárilag beállítjuk. A különböző standard alkalmazásokhoz forgókapcsolóval választhatók ki a paraméterkészletek. Így elmarad az eddig szokásos, esetleg hibákkal járó beállítási munka. Az előre beállított, alkalmazástól függő paraméterkészletek opcionális, szöveges kijelzésű kezelőegységgel is kiválaszthatók. A kezelőegységgel minden paraméter kijeleztethető, megváltoztatható és pontosan az egyedi felhasználáshoz illeszthető. Akkor is szükség van a kezelőegységre, ha át kell programozni a lágyindító digitális és analóg be-/kimeneteit. A kezelőegység alternatív megoldásaként interfészmodulok is használhatók. Ezzel a lágyindító Suconet K, PROFIBUS-DP vagy INTERBUS buszon keresztül PLC-vel is összeköthető. A PLC-vel történő paraméterezéssel ugyanazok a funkciók biztosíthatók, mint a kezelőegységgel végzett beállításnál. Típusáttekintés DE4 COM 2X Soros interfész RS 232C/RS 485 Alkalmazás A dugaszolható DE4-COM-2X kommunikációs modul tartalmazza az RS 232C/RS 485 soros interfészeket és PC-re történő közvetlen csatlakoztatásra szolgál (pont-pont kapcsolat). Az alábbi sorozatú készülékekhez használható: DM4 lágyindítók Funkció A DE4-COM-2X modul üzem közben is bedugaszolható és lehúzható. A modul segítségével minden paraméter közvetlenül hozzáférhető. A hajtás PC-n keresztül vezérelhető és felügyelhető. Ezenkívül állapot- és hibaüzenetek is kijeleztethetők. Megjegyzés A soros interfésznek a PC-vel való összekötésére szolgáló PS416-ZBK-210 típusú soros interfészkábelt külön kell megrendelni. Jellemzők A DE4-COM-2X modul feszültségellátása AIF dugós csatlakozón keresztül az alapkészülékből vagy két dugaszolható csavaros kapcson keresztül külső egyenfeszültségű tápegységről (+24 V, max. 80 ma) történik. RS 232C interfész 9-pólusú SUB-D dugós csatlakozó 2. érintkező (RxD), 3. érintkező (TxD), 5. érintkező (GND) pont-pont összeköttetés max. vezetékhossz 15 m max. átviteli sebesség bit/s RS 485 interfész 4-pólusú dugaszolható csavaros kapcsok hálózati topológia: vonali max. vezetékhossz 1200 m max. átviteli sebesség bit/s Dokumentáció Részletes ismertetés található az alábbi háromnyelvű dokumentációban: AWB D/GB/F. Ezt a dokumentációt nem szállítjuk a készülékkel együtt, viszont az alábbi Internet-oldalakról lehívható: ftp://ftp.moeller.net/drives/index.html

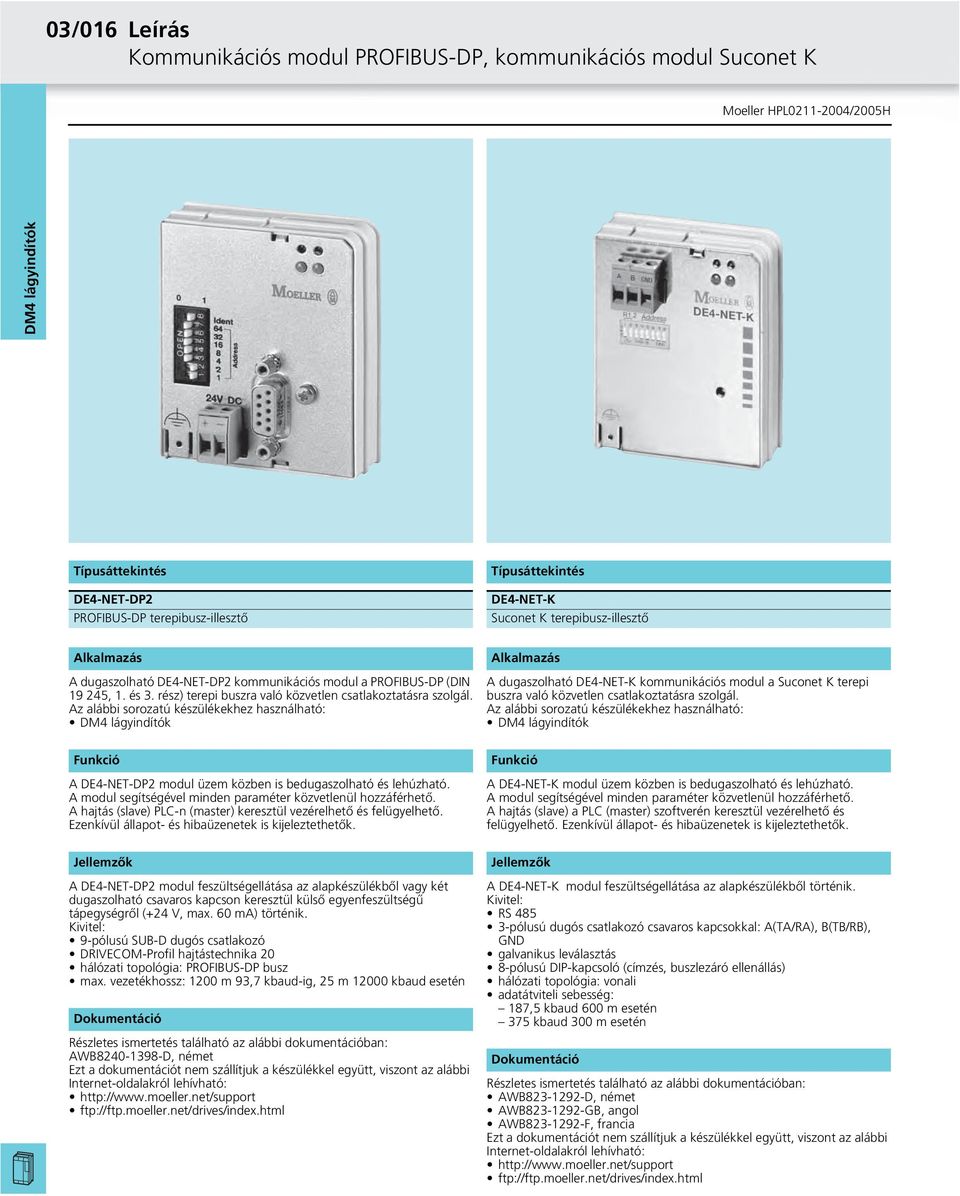

5 03/016 Leírás Kommunikációs modul PROFIBUS-DP, kommunikációs modul Suconet K DM4 lágyindítók Típusáttekintés DE4 NET DP2 PROFIBUS-DP terepibusz-illesztő Típusáttekintés DE4 NET K Suconet K terepibusz-illesztő Alkalmazás A dugaszolható DE4-NET-DP2 kommunikációs modul a PROFIBUS-DP (DIN , 1. és 3. rész) terepi buszra való közvetlen csatlakoztatásra szolgál. Az alábbi sorozatú készülékekhez használható: DM4 lágyindítók Funkció A DE4-NET-DP2 modul üzem közben is bedugaszolható és lehúzható. A modul segítségével minden paraméter közvetlenül hozzáférhető. A hajtás (slave) PLC-n (master) keresztül vezérelhető és felügyelhető. Ezenkívül állapot- és hibaüzenetek is kijeleztethetők. Jellemzők A DE4-NET-DP2 modul feszültségellátása az alapkészülékből vagy két dugaszolható csavaros kapcson keresztül külső egyenfeszültségű tápegységről (+24 V, max. 60 ma) történik. Kivitel: 9-pólusú SUB-D dugós csatlakozó DRIVECOM-Profil hajtástechnika 20 hálózati topológia: PROFIBUS-DP busz max. vezetékhossz: 1200 m 93,7 kbaud-ig, 25 m kbaud esetén Dokumentáció Részletes ismertetés található az alábbi dokumentációban: AWB D, német Ezt a dokumentációt nem szállítjuk a készülékkel együtt, viszont az alábbi Internet-oldalakról lehívható: ftp://ftp.moeller.net/drives/index.html Alkalmazás A dugaszolható DE4-NET-K kommunikációs modul a Suconet K terepi buszra való közvetlen csatlakoztatásra szolgál. Az alábbi sorozatú készülékekhez használható: DM4 lágyindítók Funkció A DE4-NET-K modul üzem közben is bedugaszolható és lehúzható. A modul segítségével minden paraméter közvetlenül hozzáférhető. A hajtás (slave) a PLC (master) szoftverén keresztül vezérelhető és felügyelhető. Ezenkívül állapot- és hibaüzenetek is kijeleztethetők. Jellemzők A DE4-NET-K modul feszültségellátása az alapkészülékből történik. Kivitel: RS pólusú dugós csatlakozó csavaros kapcsokkal: A(TA/RA), B(TB/RB), GND galvanikus leválasztás 8-pólusú DIP-kapcsoló (címzés, buszlezáró ellenállás) hálózati topológia: vonali adatátviteli sebesség: 187,5 kbaud 600 m esetén 375 kbaud 300 m esetén Dokumentáció Részletes ismertetés található az alábbi dokumentációban: AWB D, német AWB GB, angol AWB F, francia Ezt a dokumentációt nem szállítjuk a készülékkel együtt, viszont az alábbi Internet-oldalakról lehívható: ftp://ftp.moeller.net/drives/index.html

6 Kiválasztási adatok 03/017 DM4... Főáramköri rész Hálózati csatlakozási feszültség U L V % % (45 65 Hz g 0%) Működtetőfeszültség V AC/DC Névleges üzemi áram I e A Ajánlott névleges motorteljesítmény in-line csatlakozási mód (a terhelés előtt, standard) kw 7,5 500 (400 V) in-delta"csatlakozási mód (minden motortekerccsel kw (400 V) sorba kötve) Belső bypass-relé Szabványok és rendelkezések IEC/EN Védettség IP20 Minősítések UL, cul Alkalmazási területek Alkalmazási területek háromfázisú aszinkron motorok lágy indítása 1-fázisú terhelések (fűtések, lámpák, galvanizálás) 3-fázisú terhelések (fűtések, lámpák, galvanizálás) K 3-fázisú motorok K Funkciók Gyors kapcsolás (félvezetős kontaktor) (minimális felfutási idő 1 s) Lágy indítási funkció K Irányváltó kontaktor funkció külső megoldás szükséges A bekapcsolási tranziensek elnyomása K Áramkorlátozás K Túlterhelés felismerése K Alacsony terhelés felismerése K Analóg bemenetek 1 x 0 10 V DC; 1 x 4 20 ma Analóg kimenetek 2 x 0 10 V DC, 10 ma Programozható digitális bemenetek száma 2 Programozható relé-kimenetek száma 4 záró érintkező, közülük 3 egymástól potenciálfüggetlen Termisztorbemenet K Hibatároló hiba 5 Előre programozott paraméterkészletek 10 különböző standard alkalmazás: különböző ventilátorok, szivattyúk és kompresszorok Egyenáramú összetevők elnyomása motoroknál K Potenciálleválasztás a főáramkörű rész és a működtető rész K között Interfészek (opciók) PROFIBUS, Suconet K, RS 232, RS 485 Megjegyzés K standard felszereltség

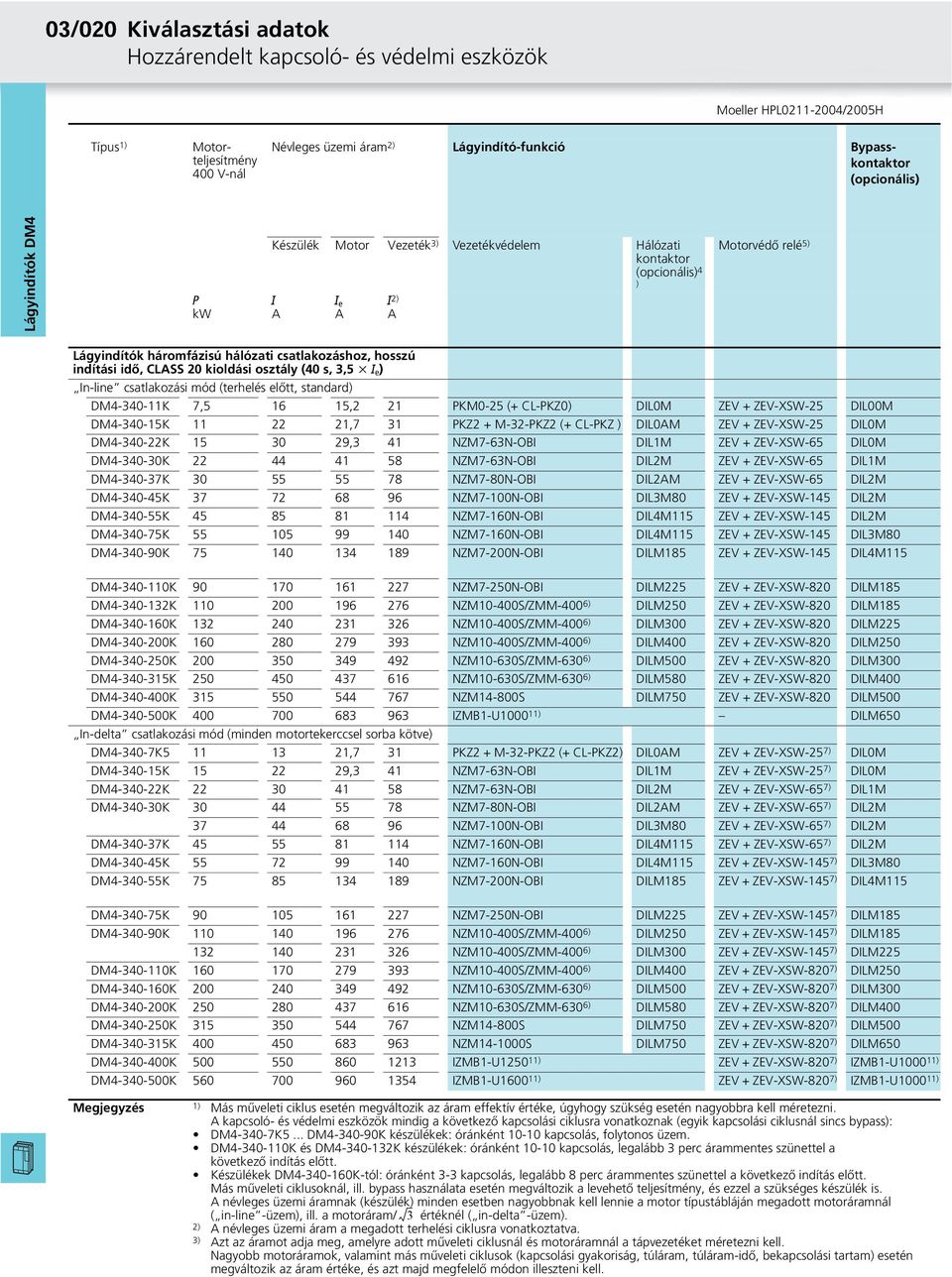

7 03/018 Kiválasztási adatok Hozzárendelt kapcsoló- és védelmi eszközök Típus 1) Motorteljesítmény 400 V-nál Névleges üzemi áram 2) Lágyindító funkció Bypasskontaktor (opcionális) P kw Készülék Motor Vezeték 3) Vezetékvédelem Hálózati kontaktor (opcionális) 4) I A I e A I A Motorvédő relé 5) Lágyindítók háromfázisú hálózati csatlakozáshoz, rövid indítási idő, CLASS 10 kioldási osztály (15 s, 3,5xI e ) In-line csatlakozási mód (terhelés előtt, standard) DM K5 7, ,2 16 PKM0-16 (+ CL-PKZ0) DIL0M Z00-16 DIL00M DM K ,7 23 PKM0-25 (+ CL-PKZ0) DIL0AM Z00-24 DIL0M DM K ,3 30 PKZ2 + M-32-PKZ2 (+ CL-PKZ2) DIL1M Z1-40 DIL0M DM K NZM7-63N-OBI DIL2M Z1-57 DIL1M DM K NZM7-63N-OBI DIL2AM Z1-63 DIL2M DM K NZM7-80N-OBI DIL3M80 Z5-100/SK3 DIL2M DM K NZM7-100N-OBI DIL3AM85 Z5-100/SK3 DIL2M DM K NZM7-125N-OBI DIL4M115 Z5-125/SK4 DIL3M80 DM K NZM7-160N-OBI DIL4AM145 Z5-150/SK4 DIL4M115 DM K NZM7-200N-OBI DILM185 Z5-220/FF250 DILM185 DM K NZM7-200N-OBI DILM225 Z5-220/FF250 DILM185 DM K NZM10-400S/ZMM400 6) DILM250 ZW7-290 DILM225 DM K NZM10-400S/ZMM400 6) DILM300 ZW7-400 DILM250 DM K NZM10-400S/ZMM400 6) DILM400 ZW7-400 DILM300 DM K NZM10-630S/ZMM-630 6) DILM500 ZW7-540 DILM400 DM K NZM10-630S/ZMM-630 6) DILM580 ZW7-630 DILM500 DM K NZM14-800S DILM750 ZW7-820 DILM650 DM K IZMB1-U ) IZMB1-U ) In-delta csatlakozási mód (minden motortekerccsel sorba kötve) DM K ,7 21,7 PKM0-25 (+ CL-PKZ0) DIL0AM Z EZ00 7) DIL00M DM K ,3 29,3 PKZ2 + M-32-PKZ2 (+ CL-PKZ2) DIL1M Z EZ00 7) DIL0M DM K NZM7-63N-OBI DIL2M Z EZ1 7) DIL0M DM K NZM7-63N-OBI DIL2AM Z EZ1 7) DIL1M NZM7-80N-OBI DIL3M80 Z EZ1 7) DIL1M DM K NZM7-100N-OBI DIL3AM85 Z EZ1 7) DIL2M NZM7-125N-OBI DIL4M115 Z EZ1 7) DIL2M DM K NZM7-160N-OBI DIL4AM145 Z5-100/KK4 7) DIL2M DM K NZM7-200N-OBI DILM185 Z5-125/KK4 7) DIL4M115 DM K NZM7-200N-OBI DILM225 Z5-150/KK4 7) DIL4M NZM10-400S/ZMM400 6) DILM250 Z5-150/KK4 7) DIL4M115 DM K NZM10-400S/ZMM400 6) DILM300 Z5-220/FF250 7) DILM185 DM K NZM10-400S/ZMM400 6) DILM400 ZW ) DILM225 DM K NZM10-630S/ZMM-630 6) DILM500 ZW ) DILM250 DM K NZM10-630S/ZMM-630 6) DILM580 ZW ) DILM400 DM K NZM14-800S DILM750 ZW ) DILM500 DM K IZMB1-U ) ZW ) DILM IZMB1-U ) ZW ) DILM580 DM K IZMB1-U ) ZW7-820 DILM750 DM K IZMB2-U ) IZMB1-U ) Megjegyzés 1) Más műveleti ciklus esetén megváltozik az áram effektív értéke, úgyhogy szükség esetén nagyobbra kell méretezni. A kapcsoló- és védelmi eszközök mindig a következő kapcsolási ciklusra vonatkoznak (egyik kapcsolási ciklusnál sincs bypass): DM K5... DM K készülékek: óránként kapcsolás, folytonos üzem. DM K és DM K készülékek: óránként kapcsolás, legalább 3 perc árammentes szünettel a következő indítás előtt. Készülékek DM K-tól: óránként 3-3 kapcsolás, legalább 8 perc árammentes szünettel a következő indítás előtt. Más műveleti ciklusoknál, ill. bypass használata esetén megváltozik a levehető teljesítmény, és ezzel a szükséges készülék is. A névleges üzemi áramnak (készülék) minden esetben nagyobbnak kell lennie a motor típustábláján megadott motoráramnál ( in-line -üzem), ill. a motoráram/ 3 értéknél ( in-delta -üzem). 2) A névleges üzemi áram a megadott terhelési ciklusra vonatkoztatva. 3) Azt az áramot adja meg, amelyre adott műveleti ciklusnál és motoráramnál a tápvezetéket méretezni kell. Nagyobb motoráramok, valamint más műveleti ciklusok (kapcsolási gyakoriság, túláram, túláram-idő, bekapcsolási tartam) esetén megváltozik az áram értéke, és azt majd megfelelő módon illeszteni kell.

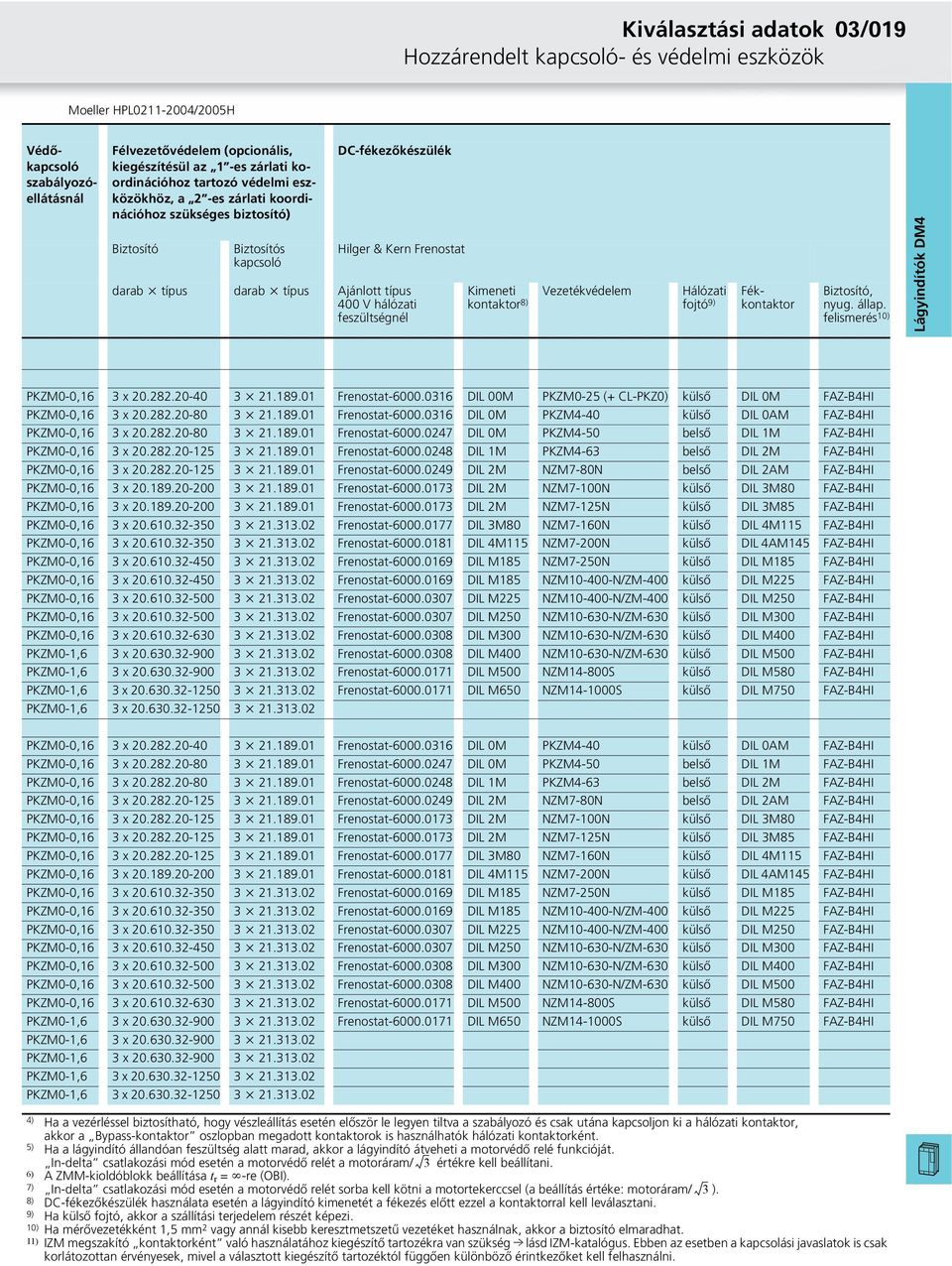

8 Kiválasztási adatok Hozzárendelt kapcsoló- és védelmi eszközök 03/019 Védőkapcsoló szabályozóellátásnál Félvezetővédelem (opcionális, kiegészítésül az 1 es zárlati koordinációhoz tartozó védelmi eszközökhöz, a 2 es zárlati koordinációhoz szükséges biztosító) Biztosító Biztosítós kapcsoló DC fékezőkészülék Hilger & Kern Frenostat darab x típus darab x típus Ajánlott típus 400 V hálózati feszültségnél Kimeneti Vezetékvédelem Hálózati kontaktor 8) fojtó 9) Fékkontaktor Biztosító, nyug. állap. felismerés 10) PKZM0-0,16 3 x x Frenostat DIL 00M PKZM0-25 (+ CL-PKZ0) külső DIL 0M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 0M PKZM4-40 külső DIL 0AM FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 0M PKZM4-50 belső DIL 1M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 1M PKZM4-63 belső DIL 2M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-80N belső DIL 2AM FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-100N külső DIL 3M80 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-125N külső DIL 3M85 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 3M80 NZM7-160N külső DIL 4M115 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 4M115 NZM7-200N külső DIL 4AM145 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M185 NZM7-250N külső DIL M185 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M185 NZM N/ZM-400 külső DIL M225 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M225 NZM N/ZM-400 külső DIL M250 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M250 NZM N/ZM-630 külső DIL M300 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M300 NZM N/ZM-630 külső DIL M400 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M400 NZM N/ZM-630 külső DIL M500 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M500 NZM14-800S külső DIL M580 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M650 NZM S külső DIL M750 FAZ-B4HI PKZM0-1,6 3 x x PKZM0-0,16 3 x x Frenostat DIL 0M PKZM4-40 külső DIL 0AM FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 0M PKZM4-50 belső DIL 1M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 1M PKZM4-63 belső DIL 2M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-80N belső DIL 2AM FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-100N külső DIL 3M80 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-125N külső DIL 3M85 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 3M80 NZM7-160N külső DIL 4M115 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 4M115 NZM7-200N külső DIL 4AM145 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M185 NZM7-250N külső DIL M185 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M185 NZM N/ZM-400 külső DIL M225 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M225 NZM N/ZM-400 külső DIL M250 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M250 NZM N/ZM-630 külső DIL M300 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M300 NZM N/ZM-630 külső DIL M400 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M400 NZM N/ZM-630 külső DIL M500 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M500 NZM14-800S külső DIL M580 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M650 NZM S külső DIL M750 FAZ-B4HI PKZM0-1,6 3 x x PKZM0-1,6 3 x x PKZM0-1,6 3 x x PKZM0-1,6 3 x x ) Ha a vezérléssel biztosítható, hogy vészleállítás esetén először le legyen tiltva a szabályozó és csak utána kapcsoljon ki a hálózati kontaktor, akkor a Bypass-kontaktor oszlopban megadott kontaktorok is használhatók hálózati kontaktorként. 5) Ha a lágyindító állandóan feszültség alatt marad, akkor a lágyindító átveheti a motorvédő relé funkcióját. In-delta csatlakozási mód esetén a motorvédő relét a motoráram/ 3 értékre kell beállítani. 6) A ZMM-kioldóblokk beállítása t r =L-re (OBI). 7) In-delta csatlakozási mód esetén a motorvédő relét sorba kell kötni a motortekerccsel (a beállítás értéke: motoráram/ 3 ). 8) DC-fékezőkészülék használata esetén a lágyindító kimenetét a fékezés előtt ezzel a kontaktorral kell leválasztani. 9) Ha külső fojtó, akkor a szállítási terjedelem részét képezi. 10) Ha mérővezetékként 1,5 mm 2 vagy annál kisebb keresztmetszetű vezetéket használnak, akkor a biztosító elmaradhat. 11) IZM megszakító kontaktorként való használatához kiegészítő tartozékra van szükség l lásd IZM-katalógus. Ebben az esetben a kapcsolási javaslatok is csak korlátozottan érvényesek, mivel a választott kiegészítő tartozéktól függően különböző érintkezőket kell felhasználni.

9 03/020 Kiválasztási adatok Hozzárendelt kapcsoló- és védelmi eszközök Típus 1) Motorteljesítmény 400 V-nál Névleges üzemi áram 2) Lágyindító funkció Bypasskontaktor (opcionális) P kw Készülék Motor Vezeték 3) Vezetékvédelem Hálózati kontaktor (opcionális) 4 ) I A I ea I 2) A Motorvédő relé 5) Lágyindítók háromfázisú hálózati csatlakozáshoz, hosszú indítási idő, CLASS 20 kioldási osztály (40 s, 3,5xI e ) In-line csatlakozási mód (terhelés előtt, standard) DM K 7, ,2 21 PKM0-25 (+ CL-PKZ0) DIL0M ZEV + ZEV-XSW-25 DIL00M DM K ,7 31 PKZ2 + M-32-PKZ2 (+ CL-PKZ ) DIL0AM ZEV + ZEV-XSW-25 DIL0M DM K ,3 41 NZM7-63N-OBI DIL1M ZEV + ZEV-XSW-65 DIL0M DM K NZM7-63N-OBI DIL2M ZEV + ZEV-XSW-65 DIL1M DM K NZM7-80N-OBI DIL2AM ZEV + ZEV-XSW-65 DIL2M DM K NZM7-100N-OBI DIL3M80 ZEV + ZEV-XSW-145 DIL2M DM K NZM7-160N-OBI DIL4M115 ZEV + ZEV-XSW-145 DIL2M DM K NZM7-160N-OBI DIL4M115 ZEV + ZEV-XSW-145 DIL3M80 DM K NZM7-200N-OBI DILM185 ZEV + ZEV-XSW-145 DIL4M115 DM K NZM7-250N-OBI DILM225 ZEV + ZEV-XSW-820 DILM185 DM K NZM10-400S/ZMM-400 6) DILM250 ZEV + ZEV-XSW-820 DILM185 DM K NZM10-400S/ZMM-400 6) DILM300 ZEV + ZEV-XSW-820 DILM225 DM K NZM10-400S/ZMM-400 6) DILM400 ZEV + ZEV-XSW-820 DILM250 DM K NZM10-630S/ZMM-630 6) DILM500 ZEV + ZEV-XSW-820 DILM300 DM K NZM10-630S/ZMM-630 6) DILM580 ZEV + ZEV-XSW-820 DILM400 DM K NZM14-800S DILM750 ZEV + ZEV-XSW-820 DILM500 DM K IZMB1-U ) DILM650 In-delta csatlakozási mód (minden motortekerccsel sorba kötve) DM K ,7 31 PKZ2 + M-32-PKZ2 (+ CL-PKZ2) DIL0AM ZEV + ZEV-XSW-25 7) DIL0M DM K ,3 41 NZM7-63N-OBI DIL1M ZEV + ZEV-XSW-25 7) DIL0M DM K NZM7-63N-OBI DIL2M ZEV + ZEV-XSW-65 7) DIL1M DM K NZM7-80N-OBI DIL2AM ZEV + ZEV-XSW-65 7) DIL2M NZM7-100N-OBI DIL3M80 ZEV + ZEV-XSW-65 7) DIL2M DM K NZM7-160N-OBI DIL4M115 ZEV + ZEV-XSW-65 7) DIL2M DM K NZM7-160N-OBI DIL4M115 ZEV + ZEV-XSW-145 7) DIL3M80 DM K NZM7-200N-OBI DILM185 ZEV + ZEV-XSW-145 7) DIL4M115 DM K NZM7-250N-OBI DILM225 ZEV + ZEV-XSW-145 7) DILM185 DM K NZM10-400S/ZMM-400 6) DILM250 ZEV + ZEV-XSW-145 7) DILM NZM10-400S/ZMM-400 6) DILM300 ZEV + ZEV-XSW-145 7) DILM225 DM K NZM10-400S/ZMM-400 6) DILM400 ZEV + ZEV-XSW-820 7) DILM250 DM K NZM10-630S/ZMM-630 6) DILM500 ZEV + ZEV-XSW-820 7) DILM300 DM K NZM10-630S/ZMM-630 6) DILM580 ZEV + ZEV-XSW-820 7) DILM400 DM K NZM14-800S DILM750 ZEV + ZEV-XSW-820 7) DILM500 DM K NZM S DILM750 ZEV + ZEV-XSW-820 7) DILM650 DM K IZMB1-U ) ZEV + ZEV-XSW-820 7) IZMB1-U ) DM K IZMB1-U ) ZEV + ZEV-XSW-820 7) IZMB1-U ) Megjegyzés 1) Más műveleti ciklus esetén megváltozik az áram effektív értéke, úgyhogy szükség esetén nagyobbra kell méretezni. A kapcsoló- és védelmi eszközök mindig a következő kapcsolási ciklusra vonatkoznak (egyik kapcsolási ciklusnál sincs bypass): DM K5... DM K készülékek: óránként kapcsolás, folytonos üzem. DM K és DM K készülékek: óránként kapcsolás, legalább 3 perc árammentes szünettel a következő indítás előtt. Készülékek DM K-tól: óránként 3-3 kapcsolás, legalább 8 perc árammentes szünettel a következő indítás előtt. Más műveleti ciklusoknál, ill. bypass használata esetén megváltozik a levehető teljesítmény, és ezzel a szükséges készülék is. A névleges üzemi áramnak (készülék) minden esetben nagyobbnak kell lennie a motor típustábláján megadott motoráramnál ( in-line -üzem), ill. a motoráram/ 3 értéknél ( in-delta -üzem). 2) A névleges üzemi áram a megadott terhelési ciklusra vonatkoztatva. 3) Azt az áramot adja meg, amelyre adott műveleti ciklusnál és motoráramnál a tápvezetéket méretezni kell. Nagyobb motoráramok, valamint más műveleti ciklusok (kapcsolási gyakoriság, túláram, túláram-idő, bekapcsolási tartam) esetén megváltozik az áram értéke, és azt majd megfelelő módon illeszteni kell.

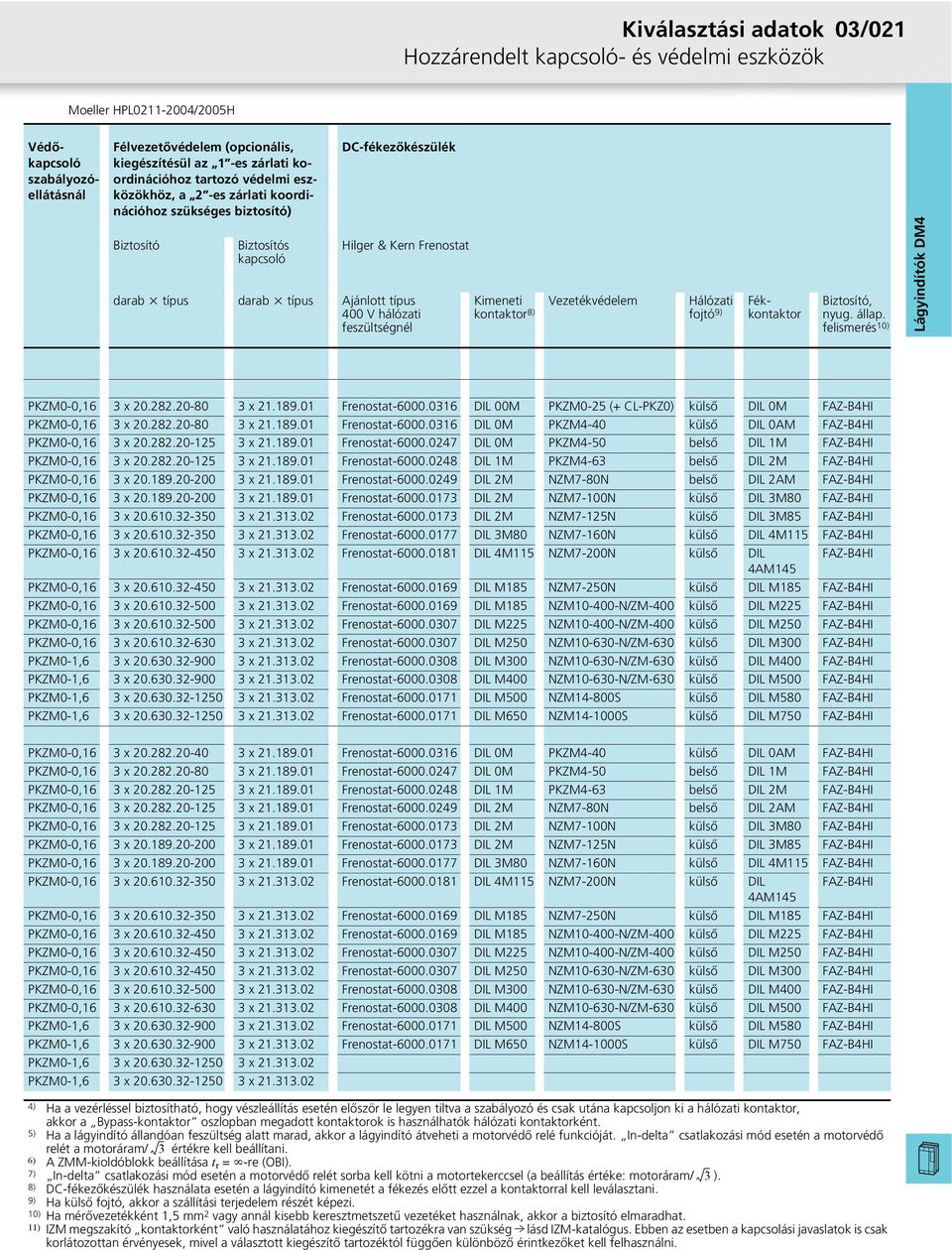

10 Kiválasztási adatok Hozzárendelt kapcsoló- és védelmi eszközök 03/021 Védőkapcsoló szabályozóellátásnál Félvezetővédelem (opcionális, kiegészítésül az 1 es zárlati koordinációhoz tartozó védelmi eszközökhöz, a 2 es zárlati koordinációhoz szükséges biztosító) Biztosító Biztosítós kapcsoló DC fékezőkészülék Hilger & Kern Frenostat darab x típus darab x típus Ajánlott típus 400 V hálózati feszültségnél Kimeneti Vezetékvédelem Hálózati kontaktor 8) fojtó 9) Fékkontaktor Biztosító, nyug. állap. felismerés 10) PKZM0-0,16 3 x x Frenostat DIL 00M PKZM0-25 (+ CL-PKZ0) külső DIL 0M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 0M PKZM4-40 külső DIL 0AM FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 0M PKZM4-50 belső DIL 1M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 1M PKZM4-63 belső DIL 2M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-80N belső DIL 2AM FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-100N külső DIL 3M80 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-125N külső DIL 3M85 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 3M80 NZM7-160N külső DIL 4M115 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 4M115 NZM7-200N külső DIL FAZ-B4HI 4AM145 PKZM0-0,16 3 x x Frenostat DIL M185 NZM7-250N külső DIL M185 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M185 NZM N/ZM-400 külső DIL M225 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M225 NZM N/ZM-400 külső DIL M250 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M250 NZM N/ZM-630 külső DIL M300 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M300 NZM N/ZM-630 külső DIL M400 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M400 NZM N/ZM-630 külső DIL M500 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M500 NZM14-800S külső DIL M580 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M650 NZM S külső DIL M750 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 0M PKZM4-40 külső DIL 0AM FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 0M PKZM4-50 belső DIL 1M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 1M PKZM4-63 belső DIL 2M FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-80N belső DIL 2AM FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-100N külső DIL 3M80 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 2M NZM7-125N külső DIL 3M85 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 3M80 NZM7-160N külső DIL 4M115 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL 4M115 NZM7-200N külső DIL FAZ-B4HI 4AM145 PKZM0-0,16 3 x x Frenostat DIL M185 NZM7-250N külső DIL M185 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M185 NZM N/ZM-400 külső DIL M225 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M225 NZM N/ZM-400 külső DIL M250 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M250 NZM N/ZM-630 külső DIL M300 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M300 NZM N/ZM-630 külső DIL M400 FAZ-B4HI PKZM0-0,16 3 x x Frenostat DIL M400 NZM N/ZM-630 külső DIL M500 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M500 NZM14-800S külső DIL M580 FAZ-B4HI PKZM0-1,6 3 x x Frenostat DIL M650 NZM S külső DIL M750 FAZ-B4HI PKZM0-1,6 3 x x PKZM0-1,6 3 x x ) Ha a vezérléssel biztosítható, hogy vészleállítás esetén először le legyen tiltva a szabályozó és csak utána kapcsoljon ki a hálózati kontaktor, akkor a Bypass-kontaktor oszlopban megadott kontaktorok is használhatók hálózati kontaktorként. 5) Ha a lágyindító állandóan feszültség alatt marad, akkor a lágyindító átveheti a motorvédő relé funkcióját. In-delta csatlakozási mód esetén a motorvédő relét a motoráram/ 3 értékre kell beállítani. 6) A ZMM-kioldóblokk beállítása t r =L-re (OBI). 7) In-delta csatlakozási mód esetén a motorvédő relét sorba kell kötni a motortekerccsel (a beállítás értéke: motoráram/ 3 ). 8) DC-fékezőkészülék használata esetén a lágyindító kimenetét a fékezés előtt ezzel a kontaktorral kell leválasztani. 9) Ha külső fojtó, akkor a szállítási terjedelem részét képezi. 10) Ha mérővezetékként 1,5 mm 2 vagy annál kisebb keresztmetszetű vezetéket használnak, akkor a biztosító elmaradhat. 11) IZM megszakító kontaktorként való használatához kiegészítő tartozékra van szükség l lásd IZM-katalógus. Ebben az esetben a kapcsolási javaslatok is csak korlátozottan érvényesek, mivel a választott kiegészítő tartozéktól függően különböző érintkezőket kell felhasználni.

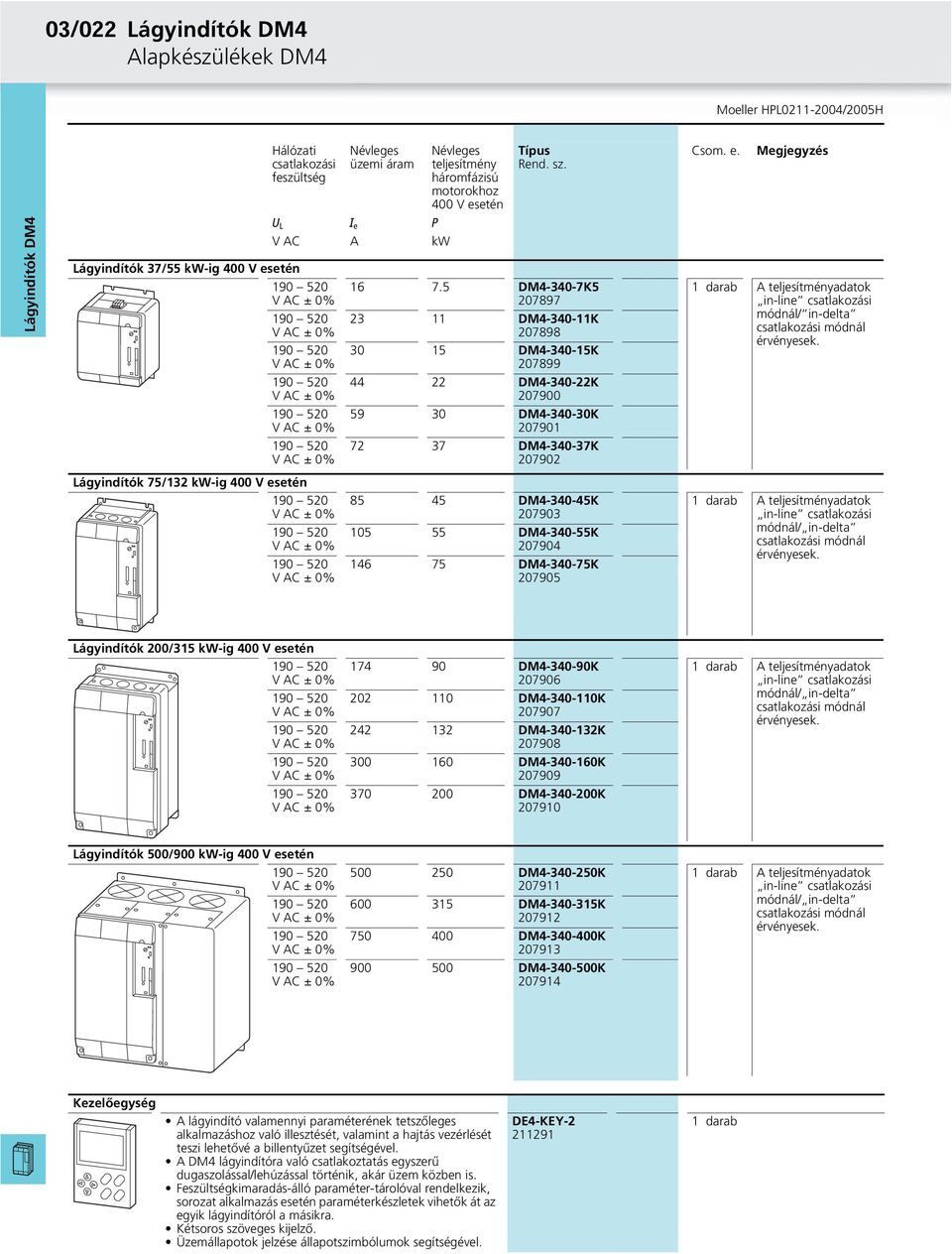

11 03/022 Alapkészülékek DM4 Hálózati csatlakozási feszültség Lágyindítók 37/55 kw ig 400 V esetén Névleges üzemi áram U L I e P V AC A kw Névleges teljesítmény háromfázisú motorokhoz 400 V esetén Típus Rend. sz DM K DM K DM K DM K DM K DM K Csom. e. Megjegyzés 1 darab A teljesítményadatok in-line csatlakozási módnál/ in-delta csatlakozási módnál érvényesek. Lágyindítók 75/132 kw ig 400 V esetén DM K DM K DM K darab A teljesítményadatok in-line csatlakozási módnál/ in-delta csatlakozási módnál érvényesek. Lágyindítók 200/315 kw ig 400 V esetén DM K DM K DM K DM K DM K darab A teljesítményadatok in-line csatlakozási módnál/ in-delta csatlakozási módnál érvényesek. Lágyindítók 500/900 kw ig 400 V esetén DM K DM K DM K DM K darab A teljesítményadatok in-line csatlakozási módnál/ in-delta csatlakozási módnál érvényesek. Kezelőegység A lágyindító valamennyi paraméterének tetszőleges alkalmazáshoz való illesztését, valamint a hajtás vezérlését teszi lehetővé a billentyűzet segítségével. A DM4 lágyindítóra való csatlakoztatás egyszerű dugaszolással/lehúzással történik, akár üzem közben is. Feszültségkimaradás-álló paraméter-tárolóval rendelkezik, sorozat alkalmazás esetén paraméterkészletek vihetők át az egyik lágyindítóról a másikra. Kétsoros szöveges kijelző. Üzemállapotok jelzése állapotszimbólumok segítségével. DE4 KEY darab

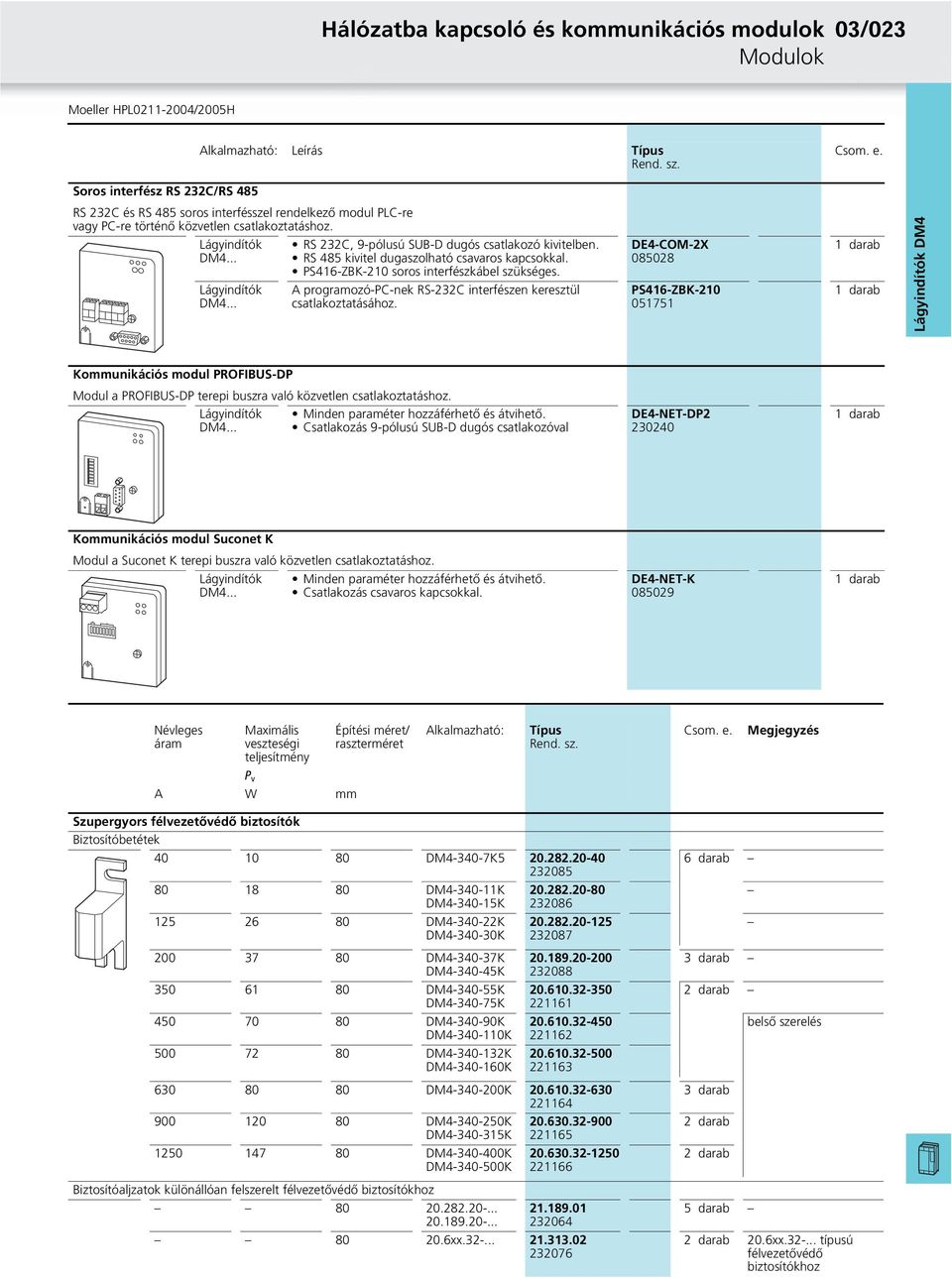

12 Hálózatba kapcsoló és kommunikációs modulok Modulok 03/023 Alkalmazható: Leírás Típus Rend. sz. Csom. e. Soros interfész RS 232C/RS 485 RS 232C és RS 485 soros interfésszel rendelkező modul PLC-re vagy PC-re történő közvetlen csatlakoztatáshoz. Lágyindítók DM4... Lágyindítók DM4... RS 232C, 9-pólusú SUB-D dugós csatlakozó kivitelben. RS 485 kivitel dugaszolható csavaros kapcsokkal. PS416-ZBK-210 soros interfészkábel szükséges. A programozó-pc-nek RS-232C interfészen keresztül csatlakoztatásához. DE4 COM 2X PS416 ZBK darab 1 darab Kommunikációs modul PROFIBUS DP Modul a PROFIBUS-DP terepi buszra való közvetlen csatlakoztatáshoz. Lágyindítók DM4... Minden paraméter hozzáférhető és átvihető. Csatlakozás 9-pólusú SUB-D dugós csatlakozóval DE4 NET DP darab Kommunikációs modul Suconet K Modul a Suconet K terepi buszra való közvetlen csatlakoztatáshoz. Lágyindítók DM4... Minden paraméter hozzáférhető és átvihető. Csatlakozás csavaros kapcsokkal. DE4 NET K darab Névleges áram Maximális veszteségi teljesítmény Építési méret/ raszterméret Alkalmazható: Típus Rend. sz. Csom. e. Megjegyzés P v A W mm Szupergyors félvezetővédő biztosítók Biztosítóbetétek DM K DM K DM K DM K DM K darab DM K DM K DM K DM K DM K DM K DM K DM K darab 2 darab belső szerelés DM K DM K DM K DM K DM K Biztosítóaljzatok különállóan felszerelt félvezetővédő biztosítókhoz xx darab 2 darab 2 darab 5 darab 2 darab 20.6xx típusú félvezetővédő biztosítókhoz

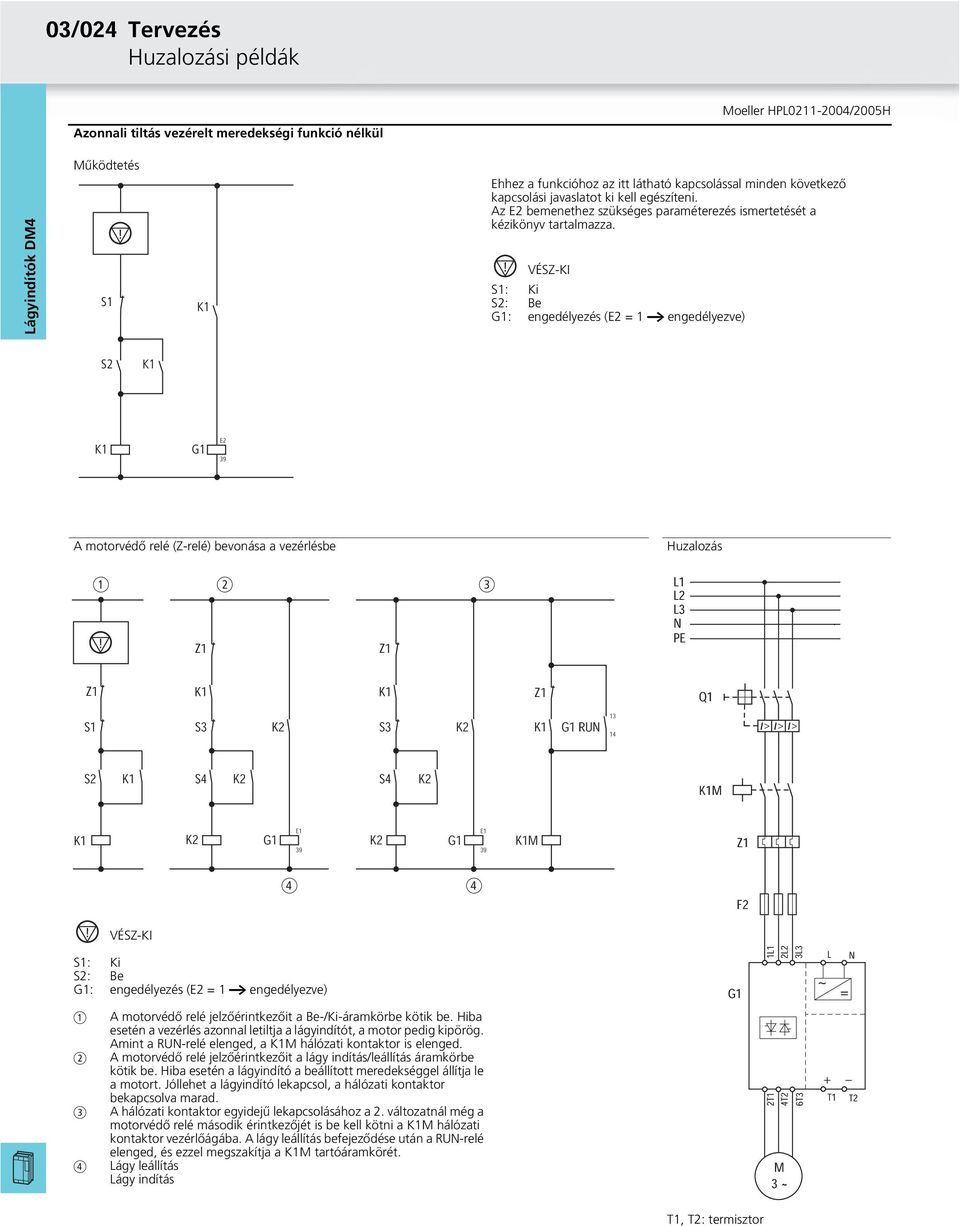

13 03/024 Tervezés Huzalozási példák Azonnali tiltás vezérelt meredekségi funkció nélkül Működtetés S1 Ehhez a funkcióhoz az itt látható kapcsolással minden következő kapcsolási javaslatot ki kell egészíteni. Az E2 bemenethez szükséges paraméterezés ismertetését a kézikönyv tartalmazza. S1: S2: G1: VÉSZ-KI Ki Be engedélyezés (E2 = 1 a engedélyezve) S2 G1 E2 39 A motorvédő relé (Z-relé) bevonása a vezérlésbe a S1 Z1 S2 Z1 S3 S4 b G1 E1 39 Z1 S3 S4 G1 c E1 39 M Z1 G1 RUN Huzalozás L1 L2 L3 NPE Q1 M Z1 I> I> I> d d F2 S1: S2: G1: a b c d VÉSZ-KI Ki Be engedélyezés (E2 = 1 a engedélyezve) A motorvédő relé jelzőérintkezőit a Be-/Ki-áramkörbe kötik be. Hiba esetén a vezérlés azonnal letiltja a lágyindítót, a motor pedig kipörög. Amint a RUN-relé elenged, a M hálózati kontaktor is elenged. A motorvédő relé jelzőérintkezőit a lágy indítás/leállítás áramkörbe kötik be. Hiba esetén a lágyindító a beállított meredekséggel állítja le a motort. Jóllehet a lágyindító lekapcsol, a hálózati kontaktor bekapcsolva marad. A hálózati kontaktor egyidejű lekapcsolásához a 2. változatnál még a motorvédő relé második érintkezőjét is be kell kötni a M hálózati kontaktor vezérlőágába. A lágy leállítás befejeződése után a RUN-relé elenged, és ezzel megszakítja a M tartóáramkörét. Lágy leállítás Lágy indítás G1 1L1 2L2 3L3 2T1 4T2 6T3 3 M L ~ = N T1 T2 + T1, T2: termisztor

14 Tervezés Huzalozási példák 03/025 Lágyindító hálózati kontaktorral (M) Működtetés S1 S2 M S3 S4 G1 RUN S1: S2: S3: S4: a: b: VÉSZ-KI Ki Be lágy leállítás lágy indítás engedélyezés lágy leállítás lágy indítás G1 (not OK error) G1 G1 M E2 39 E1 39 a b L1 L2 L3 NPE Huzalozás Q1 M G1 PE F2 > I > I > I > I > I > I F1 1L1 3L2 5L3 2T1 4T2 6T3 M M1 3~ ~ = L N E1 E termisztor - termisztor T1 T2 ;RUN ;TOR 13 Q2 a start/stop engedély 0 V (E1;E2) K3 K V analóg 7 0 V analóg 7 ~ = +12 V DC REF 1: 0 10 V REF 2: 4 20 ma Imot analóg Ki 1 analóg Ki a: lásd a működtetésnél

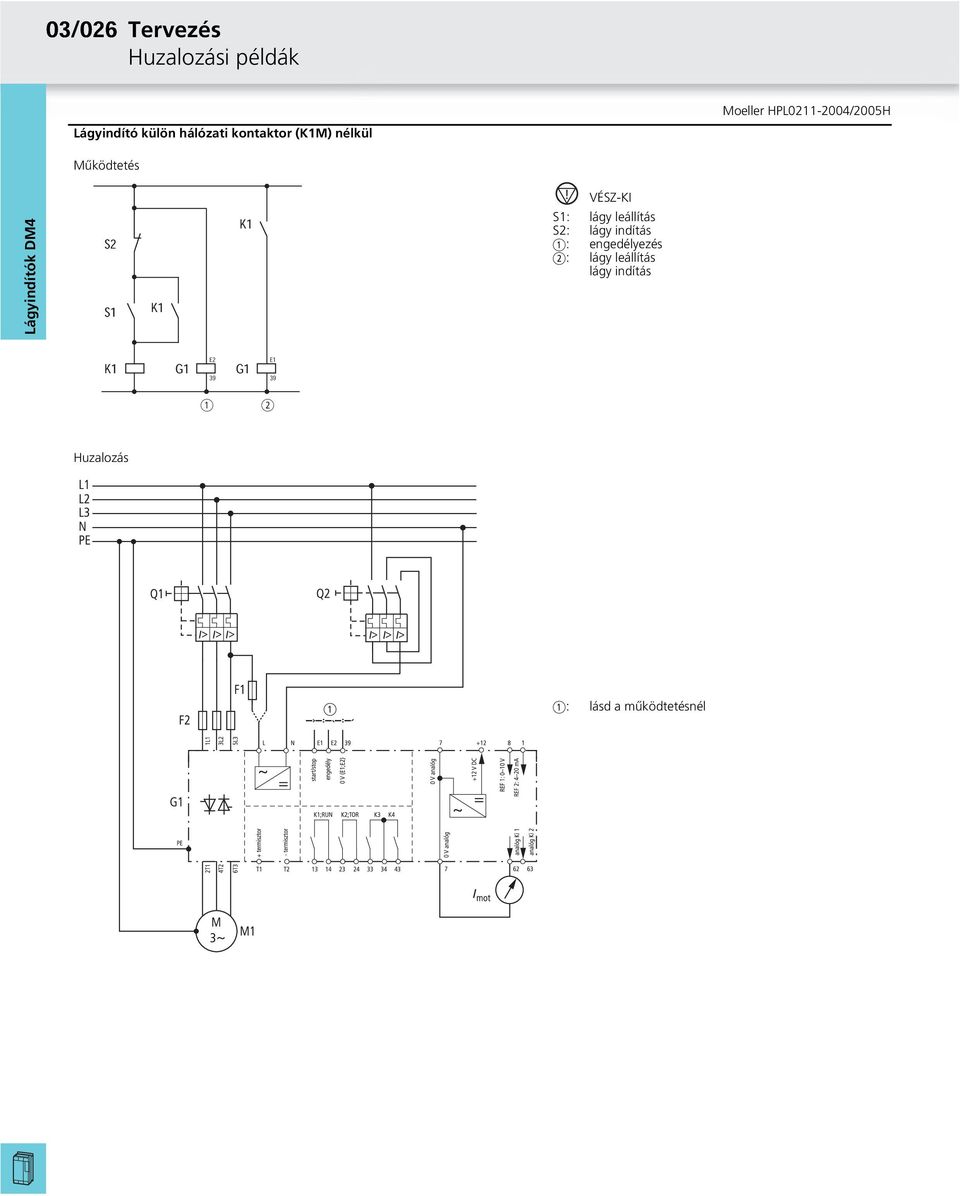

15 03/026 Tervezés Huzalozási példák Lágyindító külön hálózati kontaktor (M) nélkül Működtetés S2 S1 G1 E2 39 G1 E1 39 S1: S2: a: b: VÉSZ-KI lágy leállítás lágy indítás engedélyezés lágy leállítás lágy indítás a b Huzalozás a: lásd a működtetésnél

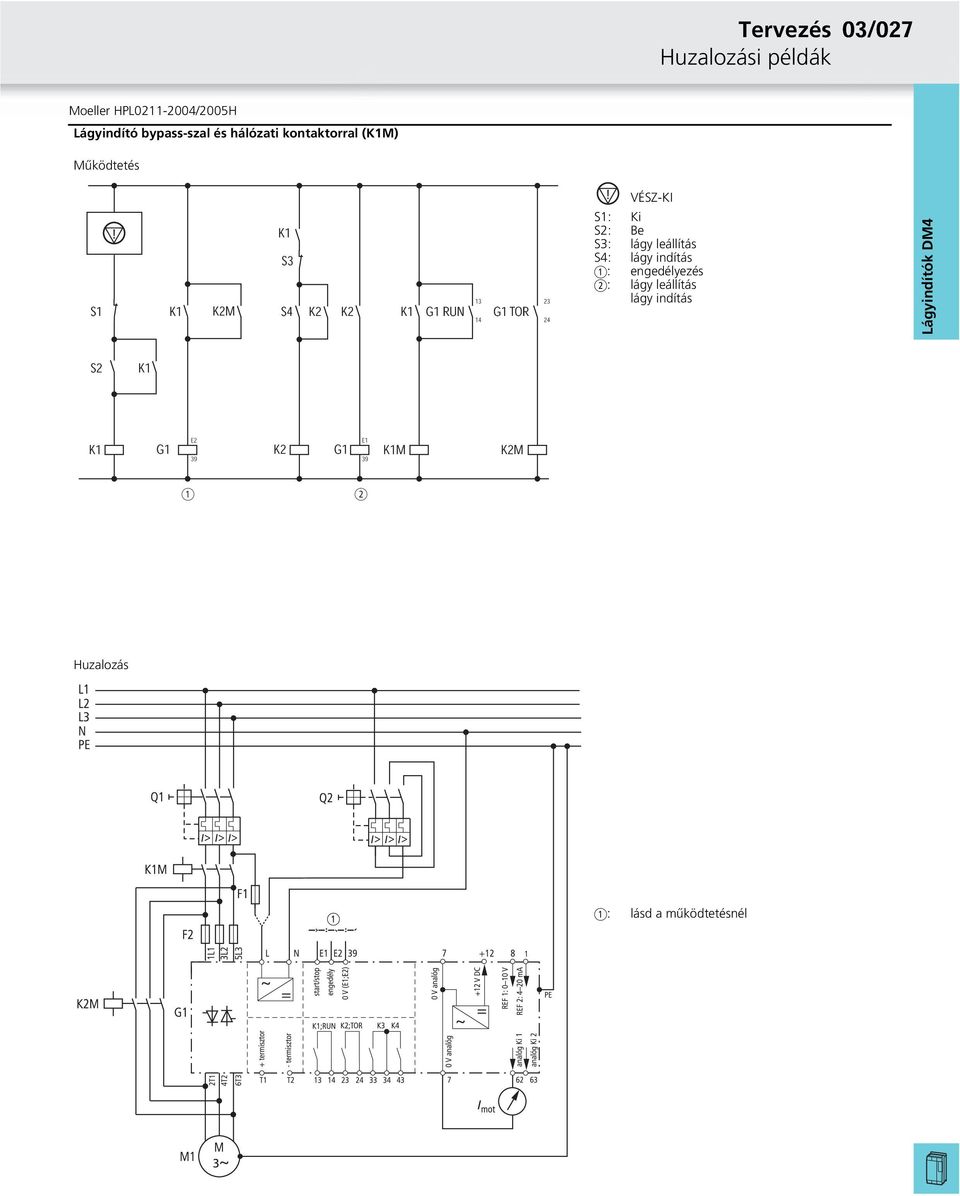

16 Tervezés Huzalozási példák 03/027 Lágyindító bypass szal és hálózati kontaktorral (M) Működtetés S1 S2 M S3 S4 G1 RUN G1 TOR S1: S2: S3: S4: a: b: VÉSZ-KI Ki Be lágy leállítás lágy indítás engedélyezés lágy leállítás lágy indítás G1 G1 E2 E M M a b Huzalozás a: lásd a működtetésnél

17 03/028 Tervezés Huzalozási példák Lágyindító hálózati kontaktorral (M), in delta csatlakozási mód Működtetés S1 S2 M S3 S4 G1 RUN S1: S2: S3: S4: a: b: VÉSZ-KI Ki Be lágy leállítás lágy indítás engedélyezés lágy leállítás lágy indítás G1 (not OK error) G1 G1 M E2 39 E1 39 a b Huzalozás a: lásd a működtetésnél

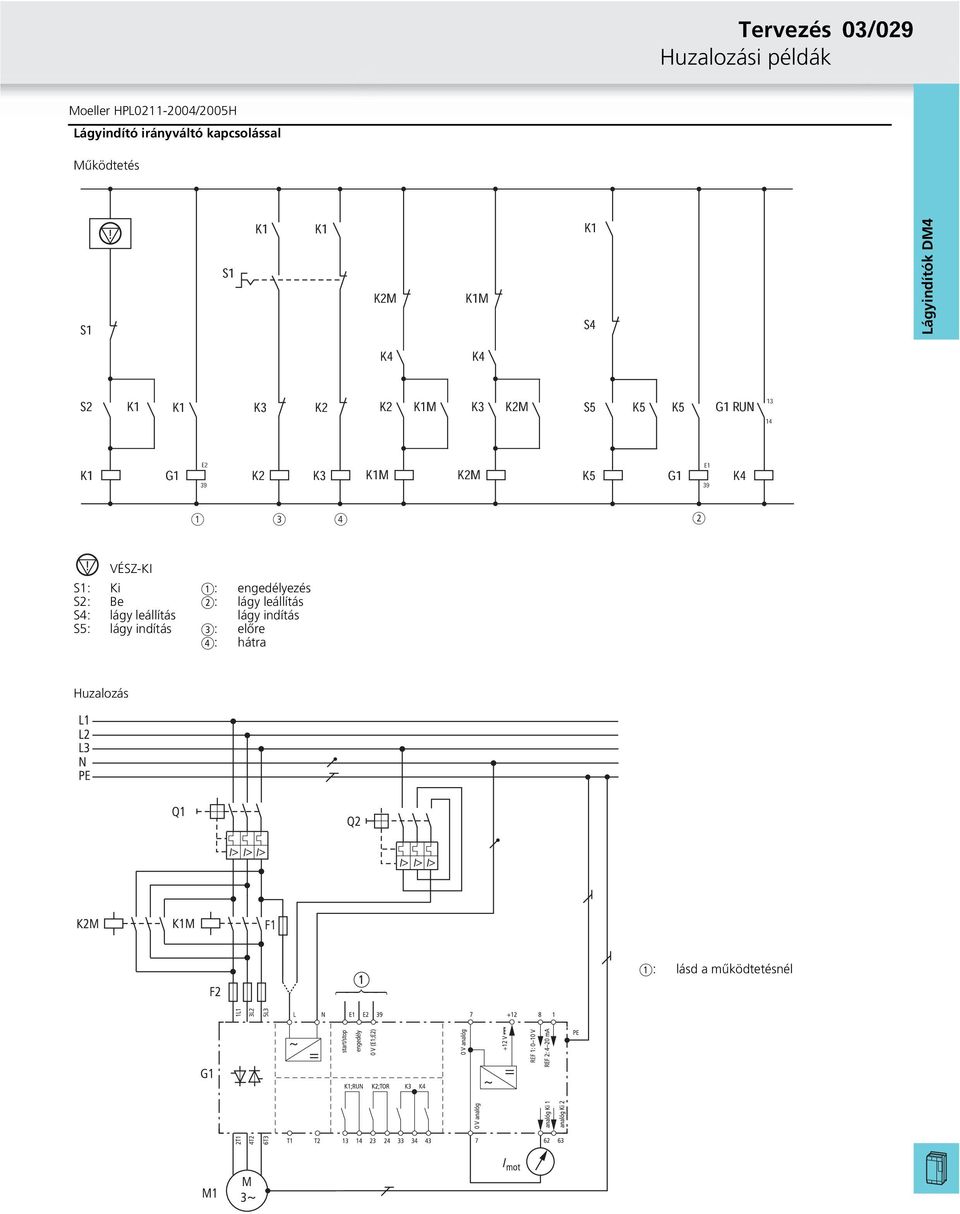

18 Tervezés Huzalozási példák 03/029 Lágyindító irányváltó kapcsolással Működtetés S1 S2 S1 K3 M K4 M M K4 K3 M S4 S5 K5 K5 G1 RUN G1 E2 39 K3 M M K5 G1 E1 39 K4 a c d b S1: S2: S4: S5: VÉSZ-KI Ki Be lágy leállítás lágy indítás a: b: c: d: engedélyezés lágy leállítás lágy indítás előre hátra Huzalozás a: lásd a működtetésnél

19 03/038 Műszaki adatok DM K5 DM K DM K DM K Általános Szabványok és rendelkezések IEC/EN Minősítések UL, cul UL, cul UL, cul UL, cul Klímaállóság Nedves meleg, állandóan, IEC szerint, nedves meleg, ciklikusan, IEC szerint. Környezeti hőmérséklet C 0 40, max 60 C-ig C fokonként 2% áramcsökkentéssel Környezeti hőmérséklet C -25/55-25/55-25/55-25/55 tárolásnál Telepítési magasság m , max 2000 m-ig 100 m-enként 1% áramcsökkentéssel Beépítési helyzet függőleges Védettség IP20 IP20 IP20 IP20 Érintés elleni védelem Ujjal és kézháttal érintés ellen védett. Szennyeződési fokozat Veszteségi teljesítmény I e W névleges üzemi áramnál Méretek (Sz x M x Mé) mm 222 x 290 x x 290 x x 290 x x 290 x 195 Tömeg kg 6,7 6,7 6,7 6,7 Főáramkörök Névleges üzemi feszültség U e V AC Névleges szigetelési feszültség U i V AC Hálózati frekvencia Hz 50/60 50/60 50/60 50/60 A vezérlési rész V AC 110/ / / /230 feszültségellátása U c Névleges üzemi áram AC-53a 400 V I e A hozzárendelt motorteljesítmény (standard csatlakozás) 230 V kw 4 5,5 7, V kw 7, V HP Fázisáram in-delta csatlakozási mód A hozzárendelt motorteljesítmény ( in-delta csatlakozási mód) 230 V kw 7, V kw V HP Túlterhelés-ciklus IEC/EN szerint AC-53a (bypass nélkül) 16 A : AC-53a : 3 35 : AC-53b (bypass-szal) 16 A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : 120 Zárlati árammal szembeni állóképesség 1 típusú zárlati koordináció PKZM0-16 PKZM0-25 PKZ2/ZM-32 NZM7-63N 2 típusú zárlati koordináció, kieg

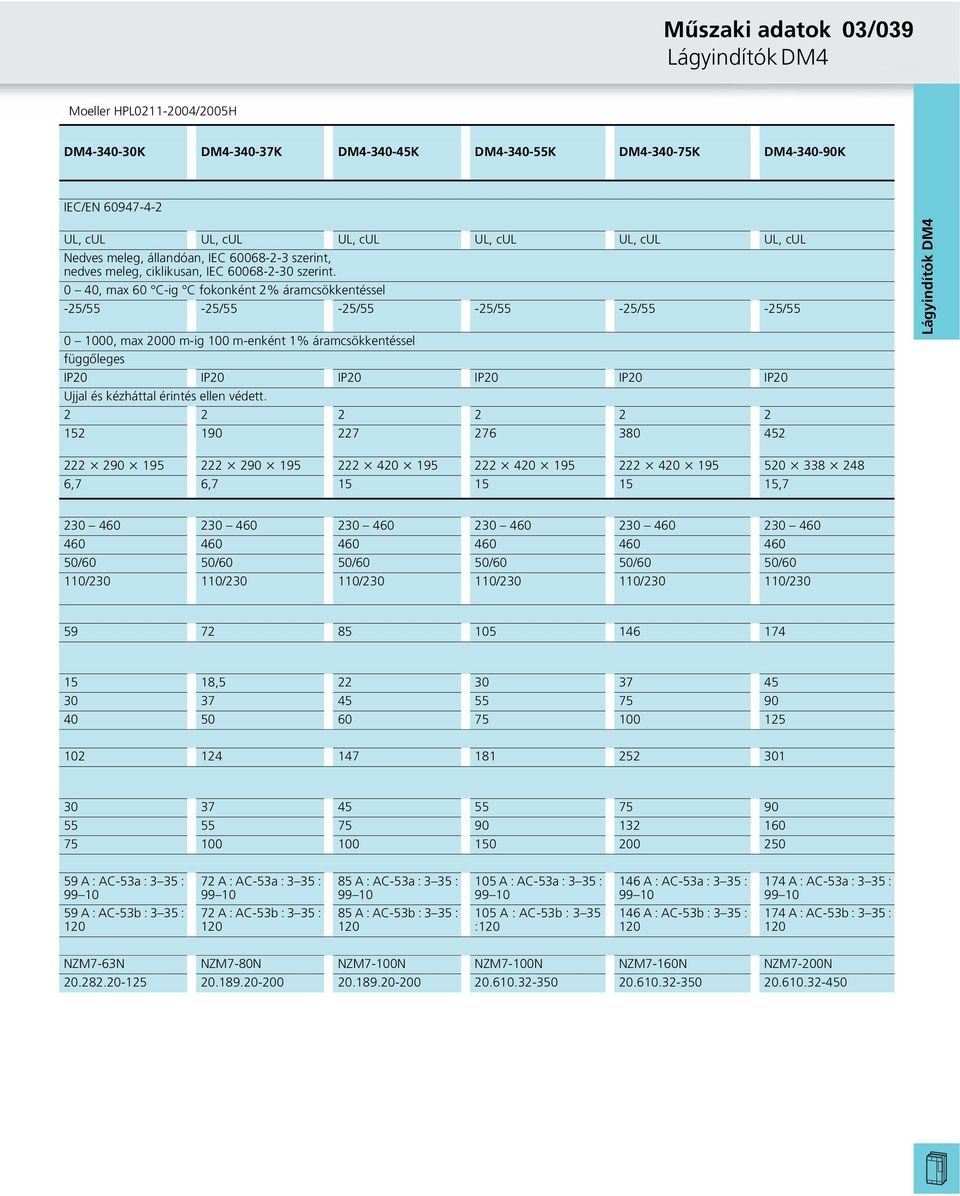

20 Műszaki adatok 03/039 DM K DM K DM K DM K DM K DM K IEC/EN UL, cul UL, cul UL, cul UL, cul UL, cul UL, cul Nedves meleg, állandóan, IEC szerint, nedves meleg, ciklikusan, IEC szerint. 0 40, max 60 C-ig C fokonként 2% áramcsökkentéssel -25/55-25/55-25/55-25/55-25/55-25/ , max 2000 m-ig 100 m-enként 1% áramcsökkentéssel függőleges IP20 IP20 IP20 IP20 IP20 IP20 Ujjal és kézháttal érintés ellen védett x 290 x x 290 x x 420 x x 420 x x 420 x x 338 x 248 6,7 6, , /60 50/60 50/60 50/60 50/60 50/60 110/ / / / / / , A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : 120 NZM7-63N NZM7-80N NZM7-100N NZM7-100N NZM7-160N NZM7-200N

21 03/040 Műszaki adatok DM K5 DM K DM K DM K Beköthető keresztmetszetek Főáramköri vezetékek csatlakoztatás egyvezetékes mm 2 1 x (1,5 16) 2 x (1 4) sokerű vezető érvéghüvellyel mm 2 1 x (1 16) 2 x (1 4) 1 x (1,5 16) 2 x (1 4) 1 x (1 16) 2 x (1 4) 1 x (1,5 16) 2 x (1 4) 1 x (1 16) 2 x (1 4) sokerű vezető kábelsaruval mm 2 többvezetékes mm 2 1 x (2,5 25) 2 x (2,5 4) 1 x (2,5 25) 2 x (2,5 4) 1 x (2,5 25) 2 x (2,5 4) 1 x (1,5 16) 2 x (1 4) 1 x (1 16) 2 x (1 4) 1 x (2,5 25) 2 x (2,5 4) többvezetékes kábelsaruval mm 2 egy- vagy többvezetékes AWG lamellás lamell. száma x szél. x vast. mm rézszalag sín szélesség mm meghúzási nyomaték Nm csavarhúzó (PZ: Pozidriv) mm 0,8 x 4 0,8 x 4 0,8 x 4 0,8 x 4 Vezérlővezetékek egyvezetékes mm 2 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) sokerű vezető érvéghüvellyel mm 2 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) többvezetékes mm 2 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) egy- vagy többvezetékes AWG meghúzási nyomaték Nm 0,5 0,5 0,5 0,5 csavarhúzó mm 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 Vezérlőáramkör Áramfelvétel Digitális bemenetek 24 V DC ma 0,45 0,45 0,45 0, V AC ma 4,5 4,5 4,5 4,5 Analóg bemenetek 10 V ma Meghúzási feszültség DC-működtetésnél V DC AC-működtetésnél V AC Elengedési feszültség DC-működtetésnél V DC AC-működtetésnél V AC Programozható relé-kimenetek száma max. feszültség V AC max. áram AC-11 esetén A Programozó analóg kimenetek száma feszültségtartomány V DC áramterhelhetőség ma Programozható analóg bemenetek 1. referencia V DC referencia ma Lágy indítási funkció Meredekségi idők felfutási idő s késleltetési idő s Indítási feszültség % Feszültségcsökkenés leállításkor % Kick (hirtelen) indítás feszültség % időtartam 50 Hz ms Hz ms Áramkorlátozás 0,5 8 x I e 0,5 8 x I e 0,5 8 x I e 0,5 8 x I e

22 Műszaki adatok 03/041 DM K DM K DM K DM K DM K DM K M8 csatlakozócsap kábelsaruhoz 1 x (4 35) 2 x (4 10) 1 x (6 35) 2 x (6 10) 1 x (4 35) 2 x (4 10) 1 x (6 35) 2 x (6 10) M8 csatlakozócsap kábelsaruhoz M8 csatlakozócsap kábelsaruhoz M8 csatlakozócsap kábelsaruhoz x (10 50) 1 x (10 50) 2 x 10 2 x MCM MCM MCM MCM 6 x 16 x 0,8 6 x 16 x 0,8 6 x 16 x 0,8 2 x (6 x 16 x 0,8) 2 x (20 x 6) ,2 x 6,5 1,2 x 6,5 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) ,5 0,5 0,5 0,5 0,5 0,5 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 0,45 0,45 0,45 0,45 0,45 0,45 4,5 4,5 4,5 4,5 4,5 4, ,5 8 x I e 0,5 8 x I e 0,5 8 x I e 0,5 8 x I e 0,5 8 x I e 0,5 8 x I e

23 03/042 Műszaki adatok DM K DM K DM K Általános Szabványok és rendelkezések IEC/EN Minősítések UL, cul UL, cul UL, cul Klímaállóság Nedves meleg, állandóan, IEC szerint, nedves meleg, ciklikusan, IEC szerint. Környezeti hőmérséklet C 0 40, max 60 C-ig C fokonként 2% áramcsökkentéssel Környezeti hőmérséklet tárolásnál C -25/55-25/55-25/55 Telepítési magasság m , max 2000 m-ig 100 m-enként 1% áramcsökkentéssel Beépítési helyzet függőleges függőleges függőleges Védettség IP20 IP20 IP20 Érintés elleni védelem Ujjal és kézháttal érintés ellen védett. Szennyeződési fokozat Veszteségi teljesítmény I e névleges üzemi W áramnál Méretek (Sz x M x Mé) mm 338 x 520 x x 520 x x 520 x 248 Tömeg kg 15, Főáramkörök Névleges üzemi feszültség U e V AC Névleges szigetelési feszültség U i V AC Hálózati frekvencia Hz 50/60 50/60 50/60 A vezérlési rész feszültségellátása U c V AC 110/ / /230 Névleges üzemi áram AC-53a 400 V esetén I e A hozzárendelt motorteljesítmény (standard csatlakozás) 230 V kw V kw V LE Fázisáram in-delta csatlakozási mód A hozzárendelt motorteljesítmény ( in-delta csatlakozási mód) 230 V kw V kw V LE Túlterhelés-ciklus IEC/EN szerint AC-53a (bypass nélkül) 202 A : AC-53a : 3 35 : AC-53b (bypass-szal) 202 A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : 360 Zárlati árammal szembeni állóképesség 1 típusú zárlati koordináció NZM7-200N NZM7-250N NZM10-400N/ZM típusú zárlati koordináció, kiegészítésül

24 Műszaki adatok 03/043 DM K DM K DM K DM K DM K IEC/EN IEC/EN IEC/EN IEC/EN IEC/EN UL, cul UL, cul UL, cul UL, cul UL, cul Nedves meleg, állandóan, IEC szerint, nedves meleg, ciklikusan, IEC szerint. 0 40, max 60 C-ig C fokonként 2% áramcsökkentéssel -25/55-25/55-25/55-25/55-25/ , max 2000 m-ig 100 m-enként 1% áramcsökkentéssel függőleges függőleges függőleges függőleges függőleges IP20 IP20 IP20 IP20 IP20 Ujjal és kézháttal érintés ellen védett x 520 x x 610 x x 610 x x 610 x x 610 x /60 50/60 50/60 50/60 50/60 110/ / / / / A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : A : AC-53a : 3 35 : A : AC-53b : 3 35 : 360 NZM10-400N/ZM-400 NZM10-630N/ZM-630 NZM10-630N/ZM-630 NZM14-800S NZM S

25 03/044 Műszaki adatok DM K DM K DM K Beköthető keresztmetszetek Főáramköri vezetékek csatlakoztatás M8 csatlakozócsap kábelsaruhoz M8 csatlakozócsap kábelsaruhoz M8 csatlakozócsap kábelsaruhoz sokerű vezető kábelsaruval mm 2 2 x (35 95) 2 x (35 95) 2 x (35 95) többvezetékes kábelsaruval mm 2 2 x (50 120) 2 x (50 120) 2 x (50 120) egy- vagy többvezetékes AWG 2 x 1/0 2 x 250 MCM 2 x 1/0 2 x 250 MCM 2 x 1/0 2 x 250 MCM lamellás rézszalag lamell. száma x szél. x vastagság mm 2 x (6 x 16 x 0,8) 2 x (6 x 16 x 0,8) 2 x (6 x 16 x 0,8) sín szélesség mm 2 x (20 x 6) 2 x (20 x 6) 2 x (20 x 6) meghúzási nyomaték Nm csavarhúzó (PZ: Pozidriv) mm 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 Vezérlővezetékek egyvezetékes mm 2 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) sokerű vezető érvéghüvellyel mm 2 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) többvezetékes mm 2 1 x (0,75 2,5) 1 x (0,75 2,5) 1 x (0,75 2,5) egy- vagy többvezetékes AWG meghúzási nyomaték Nm 0,5 0,5 0,5 csavarhúzó mm 0,6 x 3,5 0,6 x 3,5 0,6 x 3,5 Vezérlőáramkör Áramfelvétel Digitális bemenetek 24 V DC ma 0,45 0,45 0, V AC ma 4,5 4,5 4,5 Analóg bemenetek 10 V ma Meghúzási feszültség DC-működtetésnél V DC AC-működtetésnél V AC Elengedési feszültség DC-működtetésnél V DC AC-működtetésnél V AC Programozható relé-kimenetek száma max. feszültség V AC max. áram AC-11 esetén A Programozó analóg kimenetek száma feszültségtartomány V DC áramterhelhetőség ma Programozható analóg bemenetek 1. referencia V DC referencia ma Lágy indítási funkció Meredekségi idők felfutási idő s késleltetési idő s Indítási feszültség % Feszültségcsökkenés leállításkor % Kick (hirtelen) indítás feszültség % időtartam 50 Hz ms Hz ms Áramkorlátozás 0,5 8 x I e 0,5 8 x I e 0,5 8 x I e
