1 MAKING MODERN LIVING POSSIBLE Árlista 2012 Fűtéstechnika 23% energia-megtakarítás a Danfoss Link intelligens fűtésszabályozónak köszönhetően: precíz szabályozás, takarék üzemmód, szellőztetés funkció és távollét funkció. 1millió beépített AB-QM szelep Ügyfeleinknek világszerte tökéletesen szabályozott, energiatakarékos rendszert biztosít.

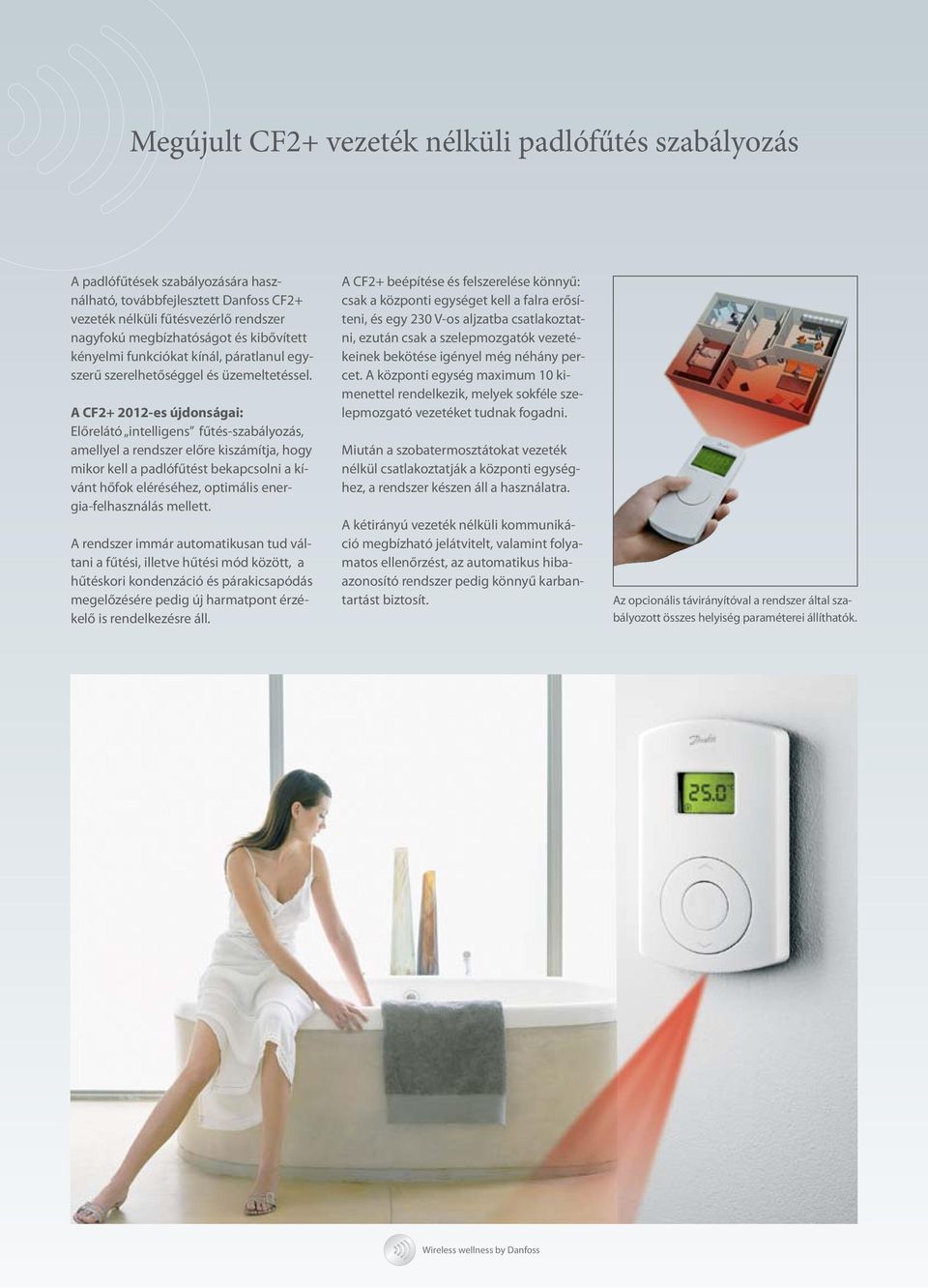

2 Megújult CF2+ vezeték nélküli padlófűtés szabályozás A padlófűtések szabályozására használható, továbbfejlesztett Danfoss CF2+ vezeték nélküli fűtésvezérlő rendszer nagyfokú megbízhatóságot és kibővített kényelmi funkciókat kínál, páratlanul egyszerű szerelhetőséggel és üzemeltetéssel. A CF es újdonságai: Előrelátó intelligens fűtés-szabályozás, amellyel a rendszer előre kiszámítja, hogy mikor kell a padlófűtést bekapcsolni a kívánt hőfok eléréséhez, optimális energia-felhasználás mellett. A rendszer immár automatikusan tud váltani a fűtési, illetve hűtési mód között, a hűtéskori kondenzáció és párakicsapódás megelőzésére pedig új harmatpont érzékelő is rendelkezésre áll. A CF2+ beépítése és felszerelése könnyű: csak a központi egységet kell a falra erősíteni, és egy 230 V-os aljzatba csatlakoztatni, ezután csak a szelepmozgatók vezetékeinek bekötése igényel még néhány percet. A központi egység maximum 10 kimenettel rendelkezik, melyek sokféle szelepmozgató vezetéket tudnak fogadni. Miután a szobatermosztátokat vezeték nélkül csatlakoztatják a központi egységhez, a rendszer készen áll a használatra. A kétirányú vezeték nélküli kommunikáció megbízható jelátvitelt, valamint folyamatos ellenőrzést, az automatikus hibaazonosító rendszer pedig könnyű karbantartást biztosít. Az opcionális távirányítóval a rendszer által szabályozott összes helyiség paraméterei állíthatók. Wireless wellness by Danfoss

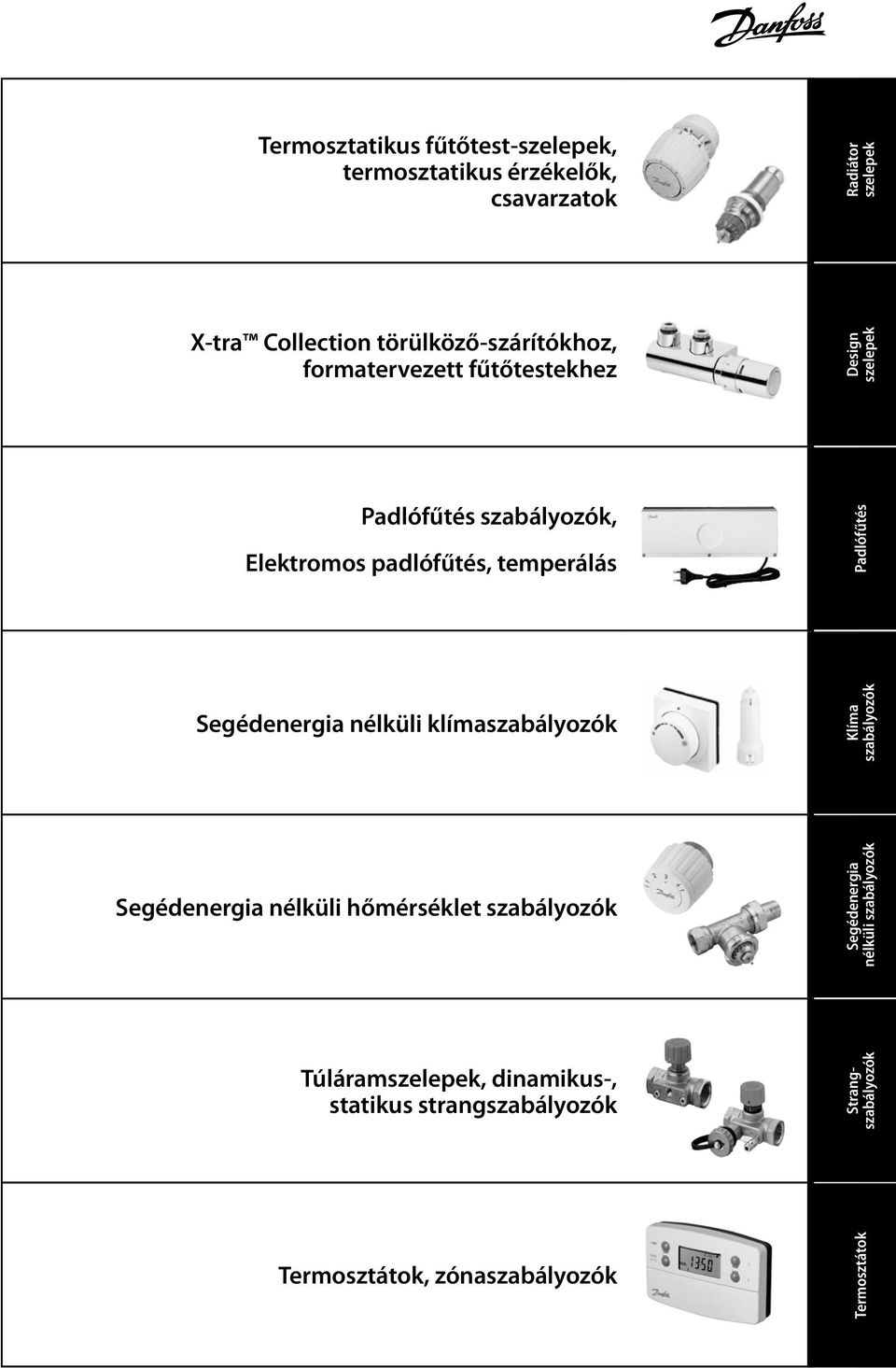

3 Termosztatikus fűtőtest-szelepek, termosztatikus érzékelők, csavarzatok Radiátor Radiátor szelepek szelepek X-tra Collection törülköző-szárítókhoz, formatervezett fűtőtestekhez Design Design szelepek szelepek Padlófűtés szabályozók, Elektromos padlófűtés, temperálás Segédenergia nélküli klímaszabályozók Segédenergia nélküli hőmérséklet szabályozók Túláramszelepek, dinamikus-, statikus strangszabályozók Termosztátok, zónaszabályozók Termosztátok Padlófűtés Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés Klíma szabályozók Segédenergia nélküli szabályozók Strangszabályozók

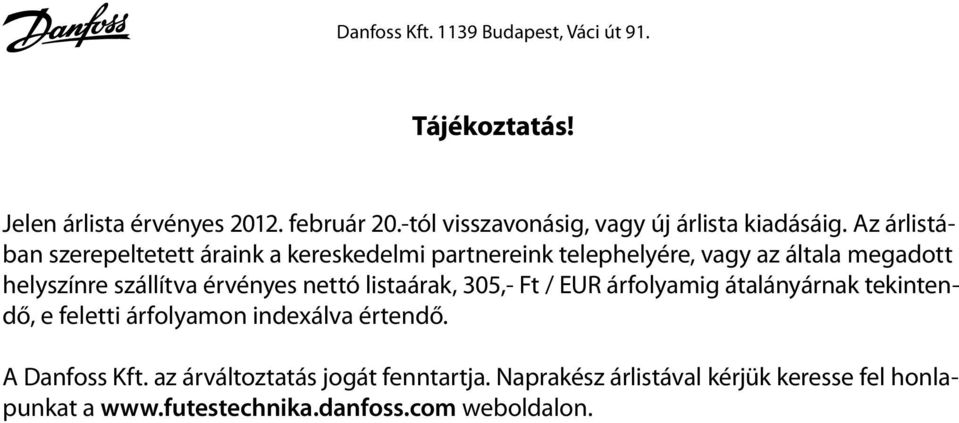

4 Danfoss Kft Budapest, Váci út 91. Tájékoztatás! Jelen árlista érvényes 20.-tól visszavonásig, vagy új árlista kiadásáig. Az árlistában szerepeltetett áraink a kereskedelmi partnereink telephelyére, vagy az általa megadott helyszínre szállítva érvényes nettó listaárak, 305,- Ft / EUR árfolyamig átalányárnak tekintendő, e feletti árfolyamon indexálva értendő. A Danfoss Kft. az árváltoztatás jogát fenntartja. Naprakész árlistával kérjük keresse fel honlapunkat a weboldalon.

5 Termékinformációs telefonszám: Tartalomjegyzék Termosztatikus érzékelők és csavarzatok beépített szelepes radiátorokhoz Összefoglaló táblázat gyártók szerint Termosztatikus radiátorszelep szettek Termosztatikus radiátorszelep szett radiátorokhoz Termosztatikus radiátorszelep szett kompakt radiátorokhoz RA 2000, RAE, RAE-K típusú termosztatikus érzékelők és tartozékok RA 2000 típusú termosztatikus érzékelők KLAPP csatlakozással (telített gőz töltet) RAE típusú termosztatikus érzékelők KLAPP csatlakozással (speciális folyadék töltet) RAE-K típusú termosztatikus érzékelők Hatósági kivitel RA2920 Távszabályozós kivitel RA-FEE Tartozékok RA típusú termosztatikus érzékelőkhöz RTD termosztatikus érzékelők régi típusú Danfoss RTD szeleptestekhez LIVING ECO digitális fűtőtest termosztát Kézikerék Fordító (sarok) adapter termosztatikus érzékelőkhöz Termikus hajtóművek TWA-A, ABNM Tartozékok RA típusú termosztatikus érzékelőkhöz RA típusú termosztatikus fűtőtestszelepek RA-N típusú szeleptestek előbeállítással, szivattyús melegvíz-fűtésekhez RA-N típusú szeleptestek előbeállítással, szivattyús melegvíz-fűtésekhez, külsőmenetes csatlakozás RA-G típusú szeleptestek nagy vízáramokhoz, gravitációs vagy egycsöves rendszerekhez RA-C szeleptestek előbeállítási lehetőséggel, hűtési- és fűtési- rendszerekhez, nagy kapacitással RA-K típusú szelepkészlet kétcsöves fűtésekhez, az A-C elemekből felépítve, szorítócsavarzat nélkül RA-KE típusú szelepkészlet egycsöves fűtésekhez, az A-C elemekből felépítve, szorítócsavarzat nélkül RA típusú termosztatikus fűtőtestszelepek, beépített szelepek RA 15/6 típusú merülőcsöves szeleptestek, egypontú fűtőtest csatlakozással, nikkelezett kivitelben Beépíthető szelepek univerzális fűtőtestekhez Termosztatikus érzékelő felszerelése fűtőtestszelepre Hőmérséklet beállítása Visszatérő-csavarzatok, beépítettszelepes fűtőtest-elzáró szerelvények, tartozékok RLV típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, töltés-ürítési funkció RLV típusú visszatérőbe építhető csavarzat, elzárh., beszab., töltés-ürítési funkció, külső menetes RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, külső menetes RLV-K csavarzat, beépített szelepes rad.-hoz, elzárható, beszabályozható, ürítő csatlakoztatható RLV-KS csavarzat, beépített szelepes rad.-hoz, elzárható, beszabályozható Tartozékok, alkatrészek Szorítógyűrűs csatlakozók Szorítógyűrűs csatlakozók réz- és acélcsövekhez Szorítógyűrűs csatlakozók VPE-műanyag csövekhez (PEX) Szorítógyűrűs csatlakozók Alumínium betétes műanyag csövekhez (Alupex) Eszközök és tartozékok Eszközök Alkatrészek Danfoss hőtechnikai és hidraulikai méretező program* Danfoss X-traTM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez VHX típusú csatlakozó szett kétcsöves fűtéshez, RTX visszatérő hőm. korlátozóval, előbeállítással VHX típusú csatlakozó szett kétcsöves fűtéshez, RAX fűtőtest termosztáttal, előbeállítással Tartozékok VHX szerelvényekhez RA-URX exkluzív kivitelű szelepszett törülközőszárítókhoz, RTX visszatérő hőmérséklet korlátozóval RA-URX exkluzív kivitelű szelepszett törülközőszárítókhoz, RAX fűtőtest termosztáttal RTX visszatérő hőmérséklet korlátozó fej RAX fűtőtest termosztát helyiséghőmérséklet szabályozására 9. oldal 10. oldal 11. oldal 12. oldal 13. oldal 14. oldal 15. oldal 16. oldal 17. oldal 18. oldal 19. oldal 20. oldal 3

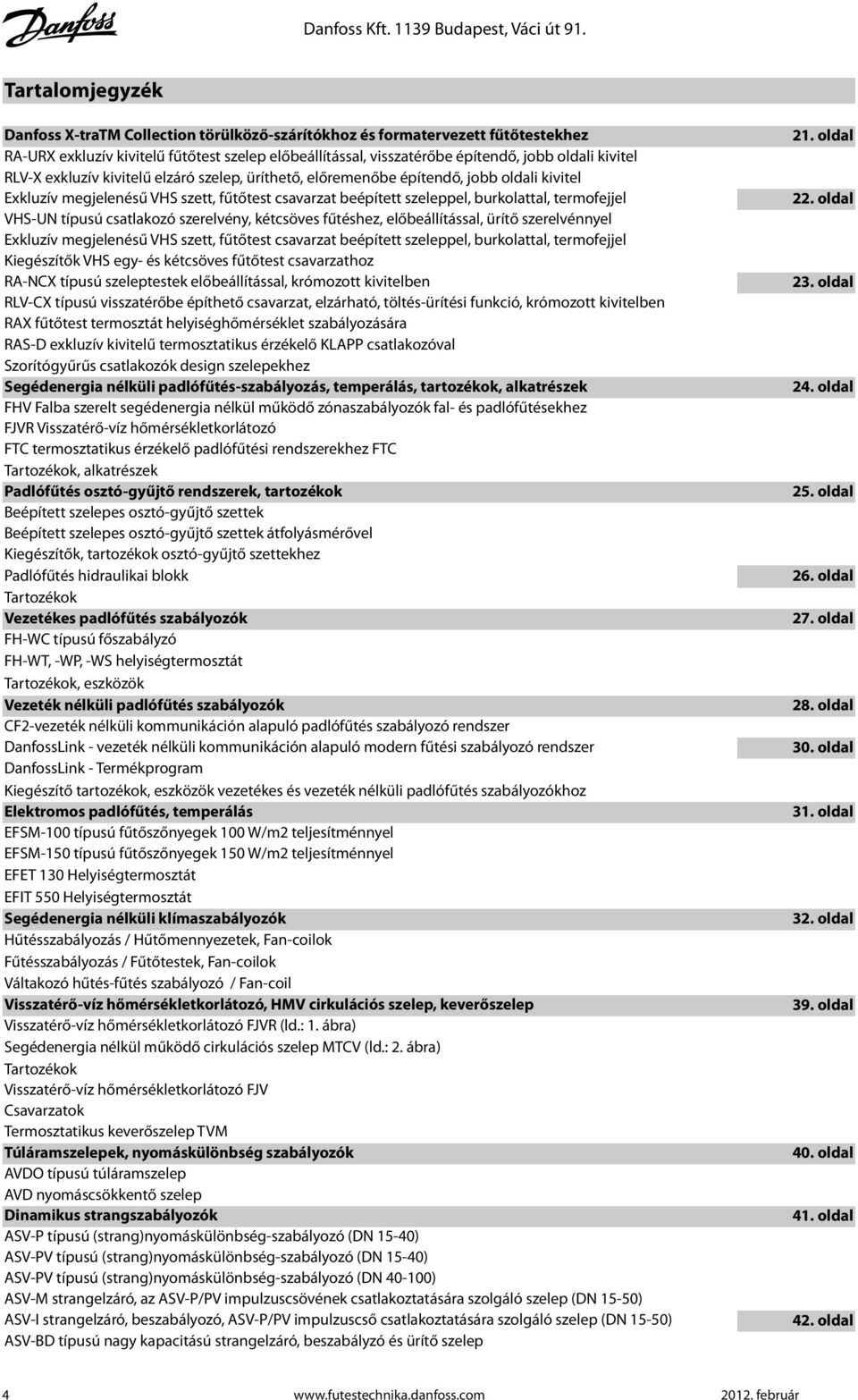

6 Danfoss Kft Budapest, Váci út 91. Tartalomjegyzék Danfoss X-traTM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez RA-URX exkluzív kivitelű fűtőtest szelep előbeállítással, visszatérőbe építendő, jobb oldali kivitel RLV-X exkluzív kivitelű elzáró szelep, üríthető, előremenőbe építendő, jobb oldali kivitel Exkluzív megjelenésű VHS szett, fűtőtest csavarzat beépített szeleppel, burkolattal, termofejjel VHS-UN típusú csatlakozó szerelvény, kétcsöves fűtéshez, előbeállítással, ürítő szerelvénnyel Exkluzív megjelenésű VHS szett, fűtőtest csavarzat beépített szeleppel, burkolattal, termofejjel Kiegészítők VHS egy- és kétcsöves fűtőtest csavarzathoz RA-NCX típusú szeleptestek előbeállítással, krómozott kivitelben RLV-CX típusú visszatérőbe építhető csavarzat, elzárható, töltés-ürítési funkció, krómozott kivitelben RAX fűtőtest termosztát helyiséghőmérséklet szabályozására RAS-D exkluzív kivitelű termosztatikus érzékelő KLAPP csatlakozóval Szorítógyűrűs csatlakozók design szelepekhez Segédenergia nélküli padlófűtés-szabályozás, temperálás, tartozékok, alkatrészek FHV Falba szerelt segédenergia nélkül működő zónaszabályozók fal- és padlófűtésekhez FJVR Visszatérő-víz hőmérsékletkorlátozó FTC termosztatikus érzékelő padlófűtési rendszerekhez FTC Tartozékok, alkatrészek Padlófűtés osztó-gyűjtő rendszerek, tartozékok Beépített szelepes osztó-gyűjtő szettek Beépített szelepes osztó-gyűjtő szettek átfolyásmérővel Kiegészítők, tartozékok osztó-gyűjtő szettekhez Padlófűtés hidraulikai blokk Tartozékok Vezetékes padlófűtés szabályozók FH-WC típusú főszabályzó FH-WT, -WP, -WS helyiségtermosztát Tartozékok, eszközök Vezeték nélküli padlófűtés szabályozók CF2-vezeték nélküli kommunikáción alapuló padlófűtés szabályozó rendszer DanfossLink - vezeték nélküli kommunikáción alapuló modern fűtési szabályozó rendszer DanfossLink - Termékprogram Kiegészítő tartozékok, eszközök vezetékes és vezeték nélküli padlófűtés szabályozókhoz Elektromos padlófűtés, temperálás EFSM-100 típusú fűtőszőnyegek 100 W/m2 teljesítménnyel EFSM-150 típusú fűtőszőnyegek 150 W/m2 teljesítménnyel EFET 130 Helyiségtermosztát EFIT 550 Helyiségtermosztát Segédenergia nélküli klímaszabályozók Hűtésszabályozás / Hűtőmennyezetek, Fan-coilok Fűtésszabályozás / Fűtőtestek, Fan-coilok Váltakozó hűtés-fűtés szabályozó / Fan-coil Visszatérő-víz hőmérsékletkorlátozó, HMV cirkulációs szelep, keverőszelep Visszatérő-víz hőmérsékletkorlátozó FJVR (ld.: 1. ábra) Segédenergia nélkül működő cirkulációs szelep MTCV (ld.: 2. ábra) Tartozékok Visszatérő-víz hőmérsékletkorlátozó FJV Csavarzatok Termosztatikus keverőszelep TVM Túláramszelepek, nyomáskülönbség szabályozók AVDO típusú túláramszelep AVD nyomáscsökkentő szelep Dinamikus strangszabályozók ASV-P típusú (strang)nyomáskülönbség-szabályozó (DN 15-40) ASV-PV típusú (strang)nyomáskülönbség-szabályozó (DN 15-40) ASV-PV típusú (strang)nyomáskülönbség-szabályozó (DN ) ASV-M strangelzáró, az ASV-P/PV impulzuscsövének csatlakoztatására szolgáló szelep (DN 15-50) ASV-I strangelzáró, beszabályozó, ASV-P/PV impulzuscső csatlakoztatására szolgáló szelep (DN 15-50) ASV-BD típusú nagy kapacitású strangelzáró, beszabályzó és ürítő szelep 21. oldal 22. oldal 23. oldal 24. oldal 25. oldal 26. oldal 27. oldal 28. oldal 30. oldal 31. oldal 32. oldal 39. oldal 40. oldal 41. oldal 42. oldal 4

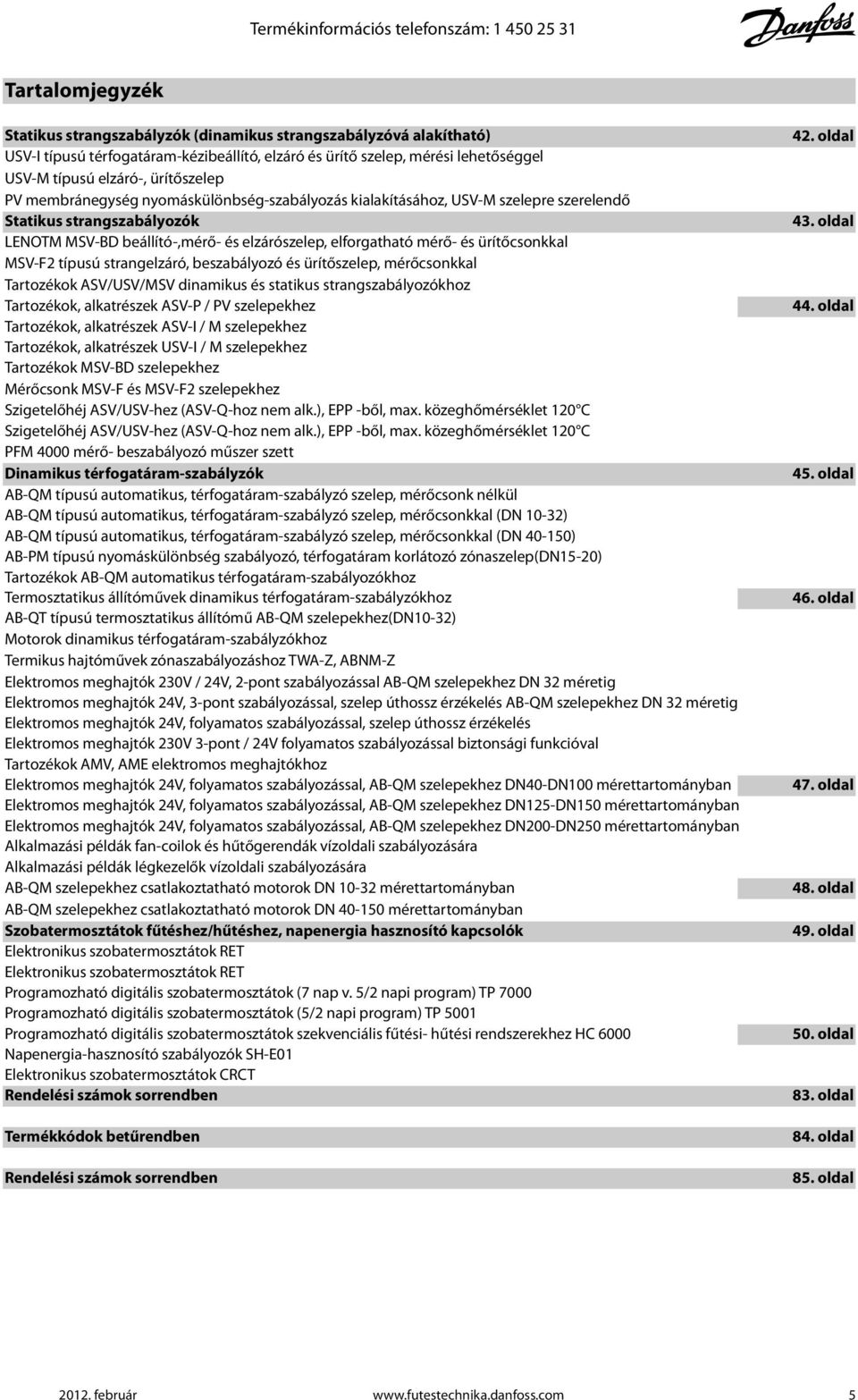

7 Termékinformációs telefonszám: Tartalomjegyzék Statikus strangszabályzók (dinamikus strangszabályzóvá alakítható) USV-I típusú térfogatáram-kézibeállító, elzáró és ürítő szelep, mérési lehetőséggel USV-M típusú elzáró-, ürítőszelep PV membránegység nyomáskülönbség-szabályozás kialakításához, USV-M szelepre szerelendő Statikus strangszabályozók LENOTM MSV-BD beállító-,mérő- és elzárószelep, elforgatható mérő- és ürítőcsonkkal MSV-F2 típusú strangelzáró, beszabályozó és ürítőszelep, mérőcsonkkal Tartozékok ASV/USV/MSV dinamikus és statikus strangszabályozókhoz Tartozékok, alkatrészek ASV-P / PV szelepekhez Tartozékok, alkatrészek ASV-I / M szelepekhez Tartozékok, alkatrészek USV-I / M szelepekhez Tartozékok MSV-BD szelepekhez Mérőcsonk MSV-F és MSV-F2 szelepekhez Szigetelőhéj ASV/USV-hez (ASV-Q-hoz nem alk.), EPP -ből, max. közeghőmérséklet 120 C Szigetelőhéj ASV/USV-hez (ASV-Q-hoz nem alk.), EPP -ből, max. közeghőmérséklet 120 C PFM 4000 mérő- beszabályozó műszer szett Dinamikus térfogatáram-szabályzók AB-QM típusú automatikus, térfogatáram-szabályzó szelep, mérőcsonk nélkül AB-QM típusú automatikus, térfogatáram-szabályzó szelep, mérőcsonkkal (DN 10-32) AB-QM típusú automatikus, térfogatáram-szabályzó szelep, mérőcsonkkal (DN ) AB-PM típusú nyomáskülönbség szabályozó, térfogatáram korlátozó zónaszelep(dn15-20) Tartozékok AB-QM automatikus térfogatáram-szabályozókhoz Termosztatikus állítóművek dinamikus térfogatáram-szabályzókhoz AB-QT típusú termosztatikus állítómű AB-QM szelepekhez(dn10-32) Motorok dinamikus térfogatáram-szabályzókhoz Termikus hajtóművek zónaszabályozáshoz TWA-Z, ABNM-Z Elektromos meghajtók 230V / 24V, 2-pont szabályozással AB-QM szelepekhez DN 32 méretig Elektromos meghajtók 24V, 3-pont szabályozással, szelep úthossz érzékelés AB-QM szelepekhez DN 32 méretig Elektromos meghajtók 24V, folyamatos szabályozással, szelep úthossz érzékelés Elektromos meghajtók 230V 3-pont / 24V folyamatos szabályozással biztonsági funkcióval Tartozékok AMV, AME elektromos meghajtókhoz Elektromos meghajtók 24V, folyamatos szabályozással, AB-QM szelepekhez DN40-DN100 mérettartományban Elektromos meghajtók 24V, folyamatos szabályozással, AB-QM szelepekhez DN125-DN150 mérettartományban Elektromos meghajtók 24V, folyamatos szabályozással, AB-QM szelepekhez DN200-DN250 mérettartományban Alkalmazási példák fan-coilok és hűtőgerendák vízoldali szabályozására Alkalmazási példák légkezelők vízoldali szabályozására AB-QM szelepekhez csatlakoztatható motorok DN mérettartományban AB-QM szelepekhez csatlakoztatható motorok DN mérettartományban Szobatermosztátok fűtéshez/hűtéshez, napenergia hasznosító kapcsolók Elektronikus szobatermosztátok RET Elektronikus szobatermosztátok RET Programozható digitális szobatermosztátok (7 nap v. 5/2 napi program) TP 7000 Programozható digitális szobatermosztátok (5/2 napi program) TP 5001 Programozható digitális szobatermosztátok szekvenciális fűtési- hűtési rendszerekhez HC 6000 Napenergia-hasznosító szabályozók SH-E01 Elektronikus szobatermosztátok CRCT számok sorrendben Termékkódok betűrendben számok sorrendben 42. oldal 43. oldal 44. oldal 45. oldal 46. oldal 47. oldal 48. oldal 49. oldal 50. oldal 83. oldal 84. oldal 85. oldal 5

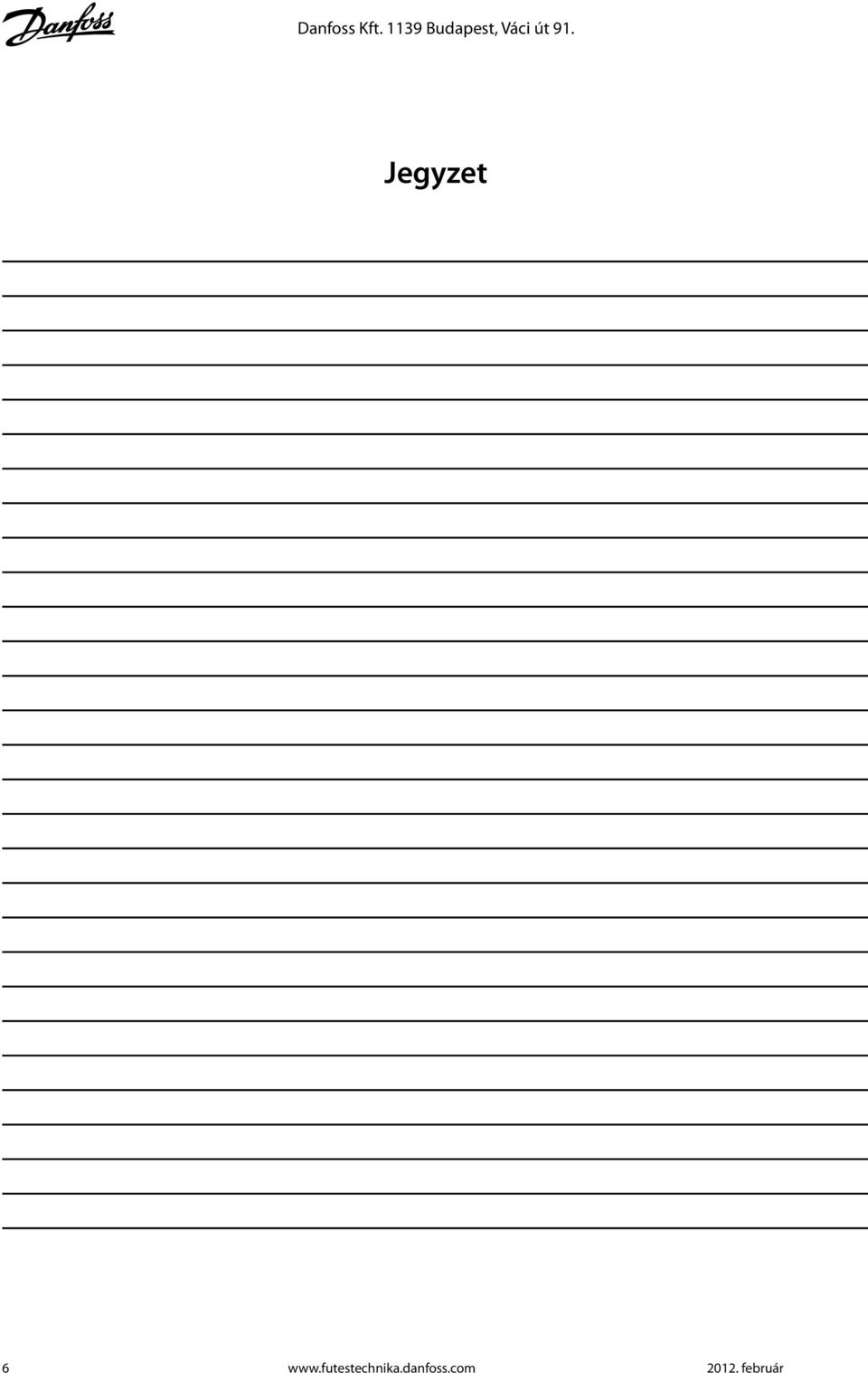

8 Danfoss Kft Budapest, Váci út 91. Jegyzet 6

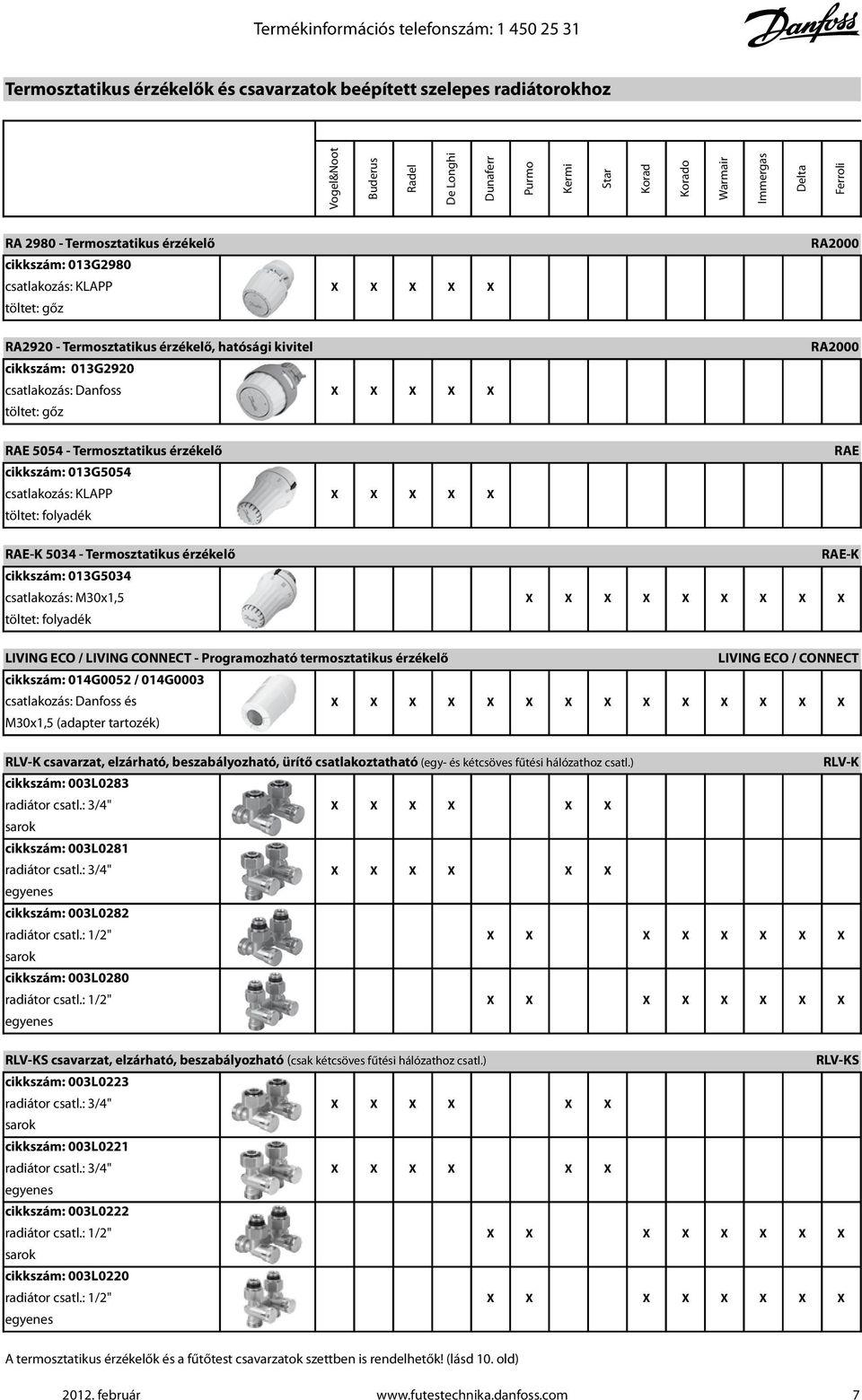

9 Termékinformációs telefonszám: Termosztatikus érzékelők és csavarzatok beépített szelepes radiátorokhoz Vogel&Noot Buderus Radel De Longhi Dunaferr Purmo Kermi Star Korad Korado Warmair Immergas Delta Ferroli RA Termosztatikus érzékelő cikkszám: 013G2980 csatlakozás: KLAPP töltet: gőz X X X X X RA2000 RA Termosztatikus érzékelő, hatósági kivitel cikkszám: 013G2920 csatlakozás: Danfoss töltet: gőz X X X X X RA2000 RAE Termosztatikus érzékelő cikkszám: 013G5054 csatlakozás: KLAPP töltet: folyadék X X X X X RAE RAE-K Termosztatikus érzékelő cikkszám: 013G5034 csatlakozás: M30x1,5 töltet: folyadék X X X X X X X X RAE-K X LIVING ECO / LIVING CONNECT - Programozható termosztatikus érzékelő LIVING ECO / CONNECT cikkszám: 014G0052 / 014G0003 csatlakozás: Danfoss és X X X X X X X X X X X X X X M30x1,5 (adapter tartozék) RLV-K csavarzat, elzárható, beszabályozható, ürítő csatlakoztatható (egy- és kétcsöves fűtési hálózathoz csatl.) RLV-K cikkszám: 003L0283 radiátor csatl.: 3/4" X X X X X X sarok cikkszám: 003L0281 radiátor csatl.: 3/4" X X X X X X egyenes cikkszám: 003L0282 radiátor csatl.: 1/2" X X X X X X X X sarok cikkszám: 003L0280 radiátor csatl.: 1/2" X X X X X X X X egyenes RLV-KS csavarzat, elzárható, beszabályozható (csak kétcsöves fűtési hálózathoz csatl.) RLV-KS cikkszám: 003L0223 radiátor csatl.: 3/4" X X X X X X sarok cikkszám: 003L0221 radiátor csatl.: 3/4" X X X X X X egyenes cikkszám: 003L0222 radiátor csatl.: 1/2" X X X X X X X X sarok cikkszám: 003L0220 radiátor csatl.: 1/2" X X X X X X X X egyenes A termosztatikus érzékelők és a fűtőtest csavarzatok szettben is rendelhetők! (lásd 10. old) 7

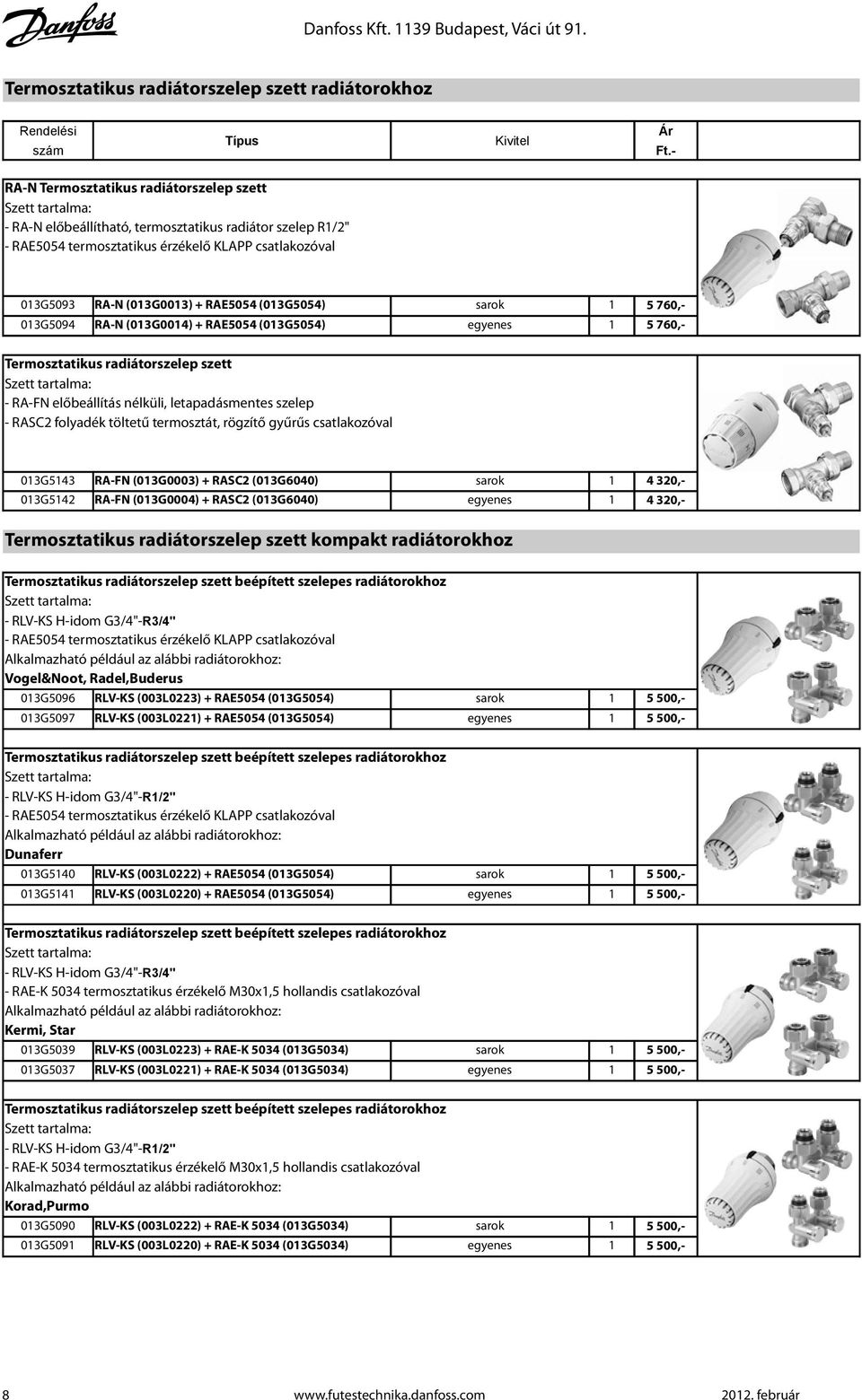

10 Danfoss Kft Budapest, Váci út 91. Termosztatikus radiátorszelep szett radiátorokhoz szám Típus Kivitel Ár Ft.- RA-N Termosztatikus radiátorszelep szett Szett tartalma: - RA-N előbeállítható, termosztatikus radiátor szelep R1/2" - RAE5054 termosztatikus érzékelő KLAPP csatlakozóval 013G5093 RA-N (013G0013) + RAE5054 (013G5054) sarok 1 013G5094 RA-N (013G0014) + RAE5054 (013G5054) egyenes , ,- Termosztatikus radiátorszelep szett Szett tartalma: - RA-FN előbeállítás nélküli, letapadásmentes szelep - RASC2 folyadék töltetű termosztát, rögzítő gyűrűs csatlakozóval 013G5143 RA-FN (013G0003) + RASC2 (013G6040) sarok 1 013G5142 RA-FN (013G0004) + RASC2 (013G6040) egyenes , ,- Termosztatikus radiátorszelep szett kompakt radiátorokhoz Termosztatikus radiátorszelep szett beépített szelepes radiátorokhoz Szett tartalma: - RLV-KS H-idom G3/4"-R3/4" - RAE5054 termosztatikus érzékelő KLAPP csatlakozóval Alkalmazható például az alábbi radiátorokhoz: Vogel&Noot, Radel,Buderus 013G5096 RLV-KS (003L0223) + RAE5054 (013G5054) sarok 1 013G5097 RLV-KS (003L0221) + RAE5054 (013G5054) egyenes 1 Termosztatikus radiátorszelep szett beépített szelepes radiátorokhoz Szett tartalma: - RLV-KS H-idom G3/4"-R1/2" - RAE5054 termosztatikus érzékelő KLAPP csatlakozóval Alkalmazható például az alábbi radiátorokhoz: Dunaferr 013G5140 RLV-KS (003L0222) + RAE5054 (013G5054) sarok 1 013G5141 RLV-KS (003L0220) + RAE5054 (013G5054) egyenes 1 Termosztatikus radiátorszelep szett beépített szelepes radiátorokhoz Szett tartalma: - RLV-KS H-idom G3/4"-R3/4" - RAE-K 5034 termosztatikus érzékelő M30x1,5 hollandis csatlakozóval Alkalmazható például az alábbi radiátorokhoz: Kermi, Star 013G5039 RLV-KS (003L0223) + RAE-K 5034 (013G5034) sarok 1 013G5037 RLV-KS (003L0221) + RAE-K 5034 (013G5034) egyenes 1 Termosztatikus radiátorszelep szett beépített szelepes radiátorokhoz Szett tartalma: - RLV-KS H-idom G3/4"-R1/2" - RAE-K 5034 termosztatikus érzékelő M30x1,5 hollandis csatlakozóval Alkalmazható például az alábbi radiátorokhoz: Korad,Purmo 013G5090 RLV-KS (003L0222) + RAE-K 5034 (013G5034) sarok 1 013G5091 RLV-KS (003L0220) + RAE-K 5034 (013G5034) egyenes , , , , , , , ,- 8

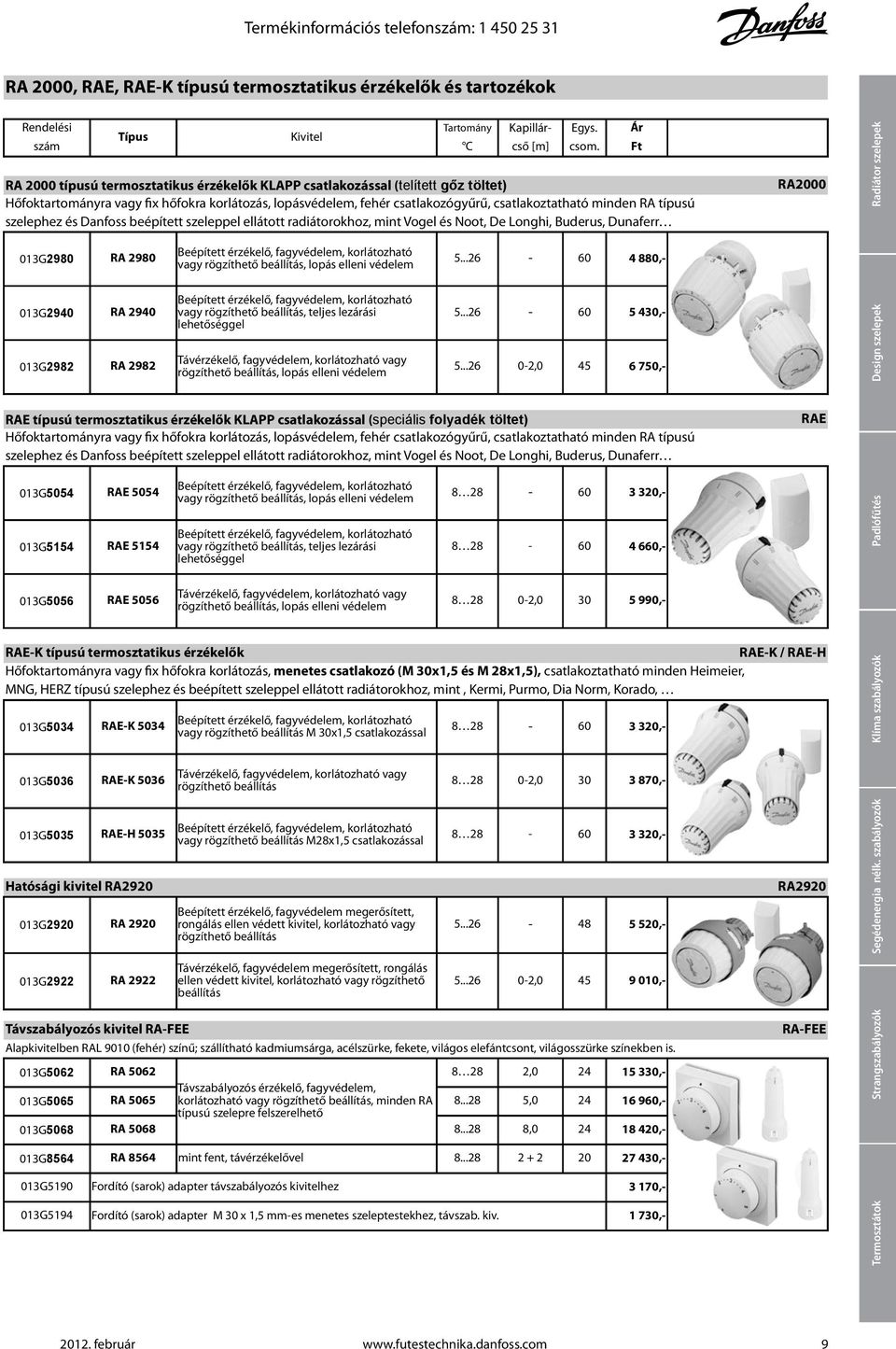

11 Termékinformációs telefonszám: RA 2000, RAE, RAE-K típusú termosztatikus érzékelők és tartozékok Tartomány Kapillár- Egys. Ár Típus Kivitel szám C cső [m] csom. Ft RA 2000 típusú termosztatikus érzékelők KLAPP csatlakozással (telített gőz töltet) Hőfoktartományra vagy fix hőfokra korlátozás, lopásvédelem, fehér csatlakozógyűrű, csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz, mint Vogel és Noot, De Longhi, Buderus, Dunaferr RA2000 Radiátor szelepek 013G2980 RA 2980 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, lopás elleni védelem 4 880,- 013G G2982 Beépített érzékelő, fagyvédelem, korlátozható RA 2940 vagy rögzíthető beállítás, teljes lezárási lehetőséggel RA 2982 Távérzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, lopás elleni védelem , , ,- Design szelepek RAE típusú termosztatikus érzékelők KLAPP csatlakozással (speciális folyadék töltet) Hőfoktartományra vagy fix hőfokra korlátozás, lopásvédelem, fehér csatlakozógyűrű, csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz, mint Vogel és Noot, De Longhi, Buderus, Dunaferr RAE 013G G G5056 RAE 5054 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, lopás elleni védelem Beépített érzékelő, fagyvédelem, korlátozható RAE 5154 vagy rögzíthető beállítás, teljes lezárási lehetőséggel RAE 5056 Távérzékelő, fagyvédelem, korlátozható vagy ,0 30 rögzíthető beállítás, lopás elleni védelem RAE-K típusú termosztatikus érzékelők RAE-K / RAE-H Hőfoktartományra vagy fix hőfokra korlátozás, menetes csatlakozó (M 30x1,5 és M 28x1,5), csatlakoztatható minden Heimeier, MNG, HERZ típusú szelephez és beépített szeleppel ellátott radiátorokhoz, mint, Kermi, Purmo, Dia Norm, Korado, 013G G G5035 Hatósági kivitel RA G G2922 RAE-K 5034 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás M 30x1,5 csatlakozással RAE-K 5036 Távérzékelő, fagyvédelem, korlátozható vagy ,0 30 rögzíthető beállítás RAE-H 5035 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás M28x1,5 csatlakozással Beépített érzékelő, fagyvédelem megerősített, RA 2920 rongálás ellen védett kivitel, korlátozható vagy rögzíthető beállítás Távérzékelő, fagyvédelem megerősített, rongálás RA 2922 ellen védett kivitel, korlátozható vagy rögzíthető ,0 45 beállítás Távszabályozós kivitel RA-FEE Alapkivitelben RAL 9010 (fehér) színű; szállítható kadmiumsárga, acélszürke, fekete, világos elefántcsont, világosszürke színekben is. 013G5062 RA , ,- Távszabályozós érzékelő, fagyvédelem, 013G5065 RA 5065 korlátozható vagy rögzíthető beállítás, minden RA ,0 24 típusú szelepre felszerelhető ,- 013G5068 RA , ,- 013G8564 RA 8564 mint fent, távérzékelővel ,- 013G G5194 Fordító (sarok) adapter távszabályozós kivitelhez 3 320, , , , , , , , ,- Fordító (sarok) adapter M 30 x 1,5 mm-es menetes szeleptestekhez, távszab. kiv ,- RA2920 RA-FEE Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés 9

12 Danfoss Kft Budapest, Váci út 91. Tartozékok RA típusú termosztatikus érzékelőkhöz Tartomány Egys. Ár Típus Kivitel szám C csom. Ft Living ECO digitális programozható fűtőtest termosztát LCD kijelző,szellőztetés mód, éjszakai fűtéscsökkentés,szabadság üzem,nyári szelepjáratás, gyerekzár Living ECO Beépített érzékelő,elemes,programozható, 014G0052* Living ECO digitális kijelzővel, Danfoss Klapp 5 30 csatlakozással / M 30x1,5 csatlakozással ,- *2011 nyarától RTD termosztatikus érzékelők régi típusú Danfoss RTD szeleptestekhez RTD 013G2945 RTD Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás 5 570,- Kézikerék Csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz mint Vogel & Noot,. RA 013G5002 RA 5000 Kézikerék RA szelepekhez ,- 013G3300 RA 3300 Speciális kézi elzáró RA szelepekhez, 10 bar nyomáskülönbségig ,- Fordító (sarok) adapter termosztatikus érzékelőkhöz 013G1350 Fordító (sarok) adapter termosztatikus érzékelőfejhez KLAPP csatlakozóval G1360 Fordító (sarok) adapter termosztatikus érzékelőfejhez M30 x 1,5 mm-es csatlakozóval , ,- Termikus hajtóművek TWA-A, ABNM Csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz. 088H3112 TWA-A/NC RA2000 -hez, 230V, 50Hz, 2W, feszültségmentesen zárt (NC) H3113 TWA-A/NO RA2000 -hez, 230V, 50Hz, 2W, feszültségmentesen nyitott (NO) H3110 TWA-A/NC RA2000 -hez, 24V, 50Hz, 2W, feszültségmentesen zárt (NC) H3111 TWA-A/NO RA2000 -hez, 24V, 50Hz, 2W, feszültségmentesen nyitott (NO) ,- 082F1091 ABNM RA2000 -hez, 24V, 50Hz, 2W, 0-10V szabályozó feszültség ,- 082F1101 ABNM-A RA2000 -hez, 24V, 50Hz, 2W, 0-10V szabályozó feszültség, 1m kábel 082F1103 ABNM-A RA2000 -hez, 24V, 50Hz, 2W, 0-10V szabályozó feszültség kábel nélkül Igény esetén 082F1113 Elektromos kábel ABNM-A -hoz 1m forduljon irodánkhoz! 082F1114 Elektromos kábel ABNM-A -hoz 5 m 082F1115 Elektromos kábel ABNM-A -hoz 10 m 6 260, , ,- TWA-A ABNM Tartozékok RA típusú termosztatikus érzékelőkhöz 013G1231 Csavarkulcs a KLAPP csatlakozású termofejek lopásgátló reteszének eltávolítására és a hatósági kivitel korlátozó reteszeinek szereléséhez 1 400,- 013G1232 Lopásgátló csavar RA 2920, 2922 típusú érzékelőhöz (50 db/csomag) 670,- 013G G G G G5389 Skála takarófedél RA 2920, 2922 típusú modellhez (20 db/csomag) 1 470,- Lopásgátló retesz (20db/csomag) RA típusú termofejekhez (fehér) 1 920,- Korlátozó retesz (30db/csomag) RA típusú érzékelőkhöz 2 550,- Tartalék adapter távbeállítós modellhez RA ,- Lopás elleni védőgyűrű (10 db/csomag) RAE-K érzékelőkhöz 2 320,- 10

13 Termékinformációs telefonszám: RA típusú termosztatikus fűtőtestszelepek kv érték Egys. Ár Típus Kivitel DN szám m 3 /h csom. Ft RA-N típusú szeleptestek előbeállítással, szivattyús melegvízfűtésekhez RA-N Piros szabályozós porvédő-sapkával, nikkelezett kivitelben 013G0011 Sarokszelep ,- Sarok 013G0012 Egyenesszelep ,- 013G0151 RA-N 10 UK kivitel (Fordított sarokszelep) 3/8 0,04-0, ,- 013G0231 Térsarok jobbos ,- 013G0232 Térsarok balos ,- Egyenes 013G0013 Sarokszelep ,- 013G0014 Egyenesszelep ,- 013G0153 RA-N 15 UK kivitel (Fordított sarokszelep) 1/2" 0,04-0, ,- 013G0233 Térsarok jobbos ,- UK kivitel 013G0234 Térsarok balos ,- 013G0015 Sarokszelep ,- 0,10-1,04 013G0016 RA-N 20 Egyenesszelep 3/4" ,- balos Térsarok jobbos 013G0155 UK kivitel (Fordított sarokszelep) 0,16-0, ,- 013G0037 Sarokszelep ,- RA-N 25 1" 0,10-1,04 013G0038 Egyenesszelep ,- Radiátor szelepek Design szelepek RA-N típusú szeleptestek előbeállítással, szivattyús melegvízfűtésekhez, külsőmenetes csatlakozás Piros szabályozós porvédő-sapkával, nikkelezett kivitelben 013G4201 Sarokszelep ,- 013G4202 Egyenesszelep ,- 013G4203 RA-N 15 G 3/4 UK kivitel (Fordított sarokszelep) 0,04-0,73 75 R 1/ ,- 013G4204 Térsarok jobbos ,- 013G4205 Térsarok balos ,- RA-G típusú szeleptestek nagy vízáramokhoz, gravitációs vagy egycsöves rendszerekhez Szürke szabályozós porvédő-sapkával, nikkelezett kivitelben 013G1676 Sarokszelep 2, ,- RA-G 15 R 1/2" 013G1675 Egyenesszelep 1, ,- 013G1678 Sarokszelep 2, ,- RA-G 20 R 3/4" 013G1677 Egyenesszelep 2, ,- 013G1680 Sarokszelep 2, ,- RA-G 25 R 1" 013G1679 Egyenesszelep 2, ,- RA-C szeleptestek előbeállítási lehetőséggel, hűtési- és fűtési- rendszerekhez, nagy kapacitással 013G3094 RA-C 15 Egyenes szelep 2 x G 3/4" kvs 1,2 kv 0,3-0, ,- 013G3096 RA-C 20 Egyenes szelep 2 x G 1" kvs 3,3 kv 0,8-2, ,- RA-K típusú szelepkészlet kétcsöves fűtésekhez, az A-C elemekből felépítve, szorítócsavarzat nélkül Piros szabályozós porvédő-sapkával, nikkelezett kivitelben 013G3363 RA-K A - Felső szelept., bekötőívvel Dp max. 0,6 bar R 1/2" ,- 013G3378 B - Összekötőcső, 650 mm kötéstávolságig R 1/2" kvs 0, ,- 013G3377 Összekötőcső, 950 mm kötéstávolságig kv ,- 013G3367 RA-K C - Alsó szelep, elzárható, padló felőli csatl. G 3/4" 0,05-0, ,- 013G3369 RA-KW Alsó szelep, elzárható, fal felőli csatl. G 3/4" ,- RA-KE típusú szelepkészlet egycsöves fűtésekhez, az A-C elemekből felépítve, szorítócsavarzat nélkül Szürke szabályozós porvédő-sapkával, nikkelezett kivitelben 013G3362 RA-KE A - Felső szelept., bekötőívvel Dp max. 0,6 bar R 1/2" ,- 013G3378 B - Összekötőcső, 650 mm kötéstávolságig R 1/2" ,- 013G3377 Összekötőcső, 950 mm kötéstávolságig kvs 2, ,- 013G3366 RA-KE C - Alsó szelep, elzárható, padló felőli csatl. G 3/4" ,- 013G3368 RA-KEW Alsó szelep, elzárható, fal felőli csatl. G 3/4" ,- RA-N RA-G RA-C RA-K RA-KE Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés 11

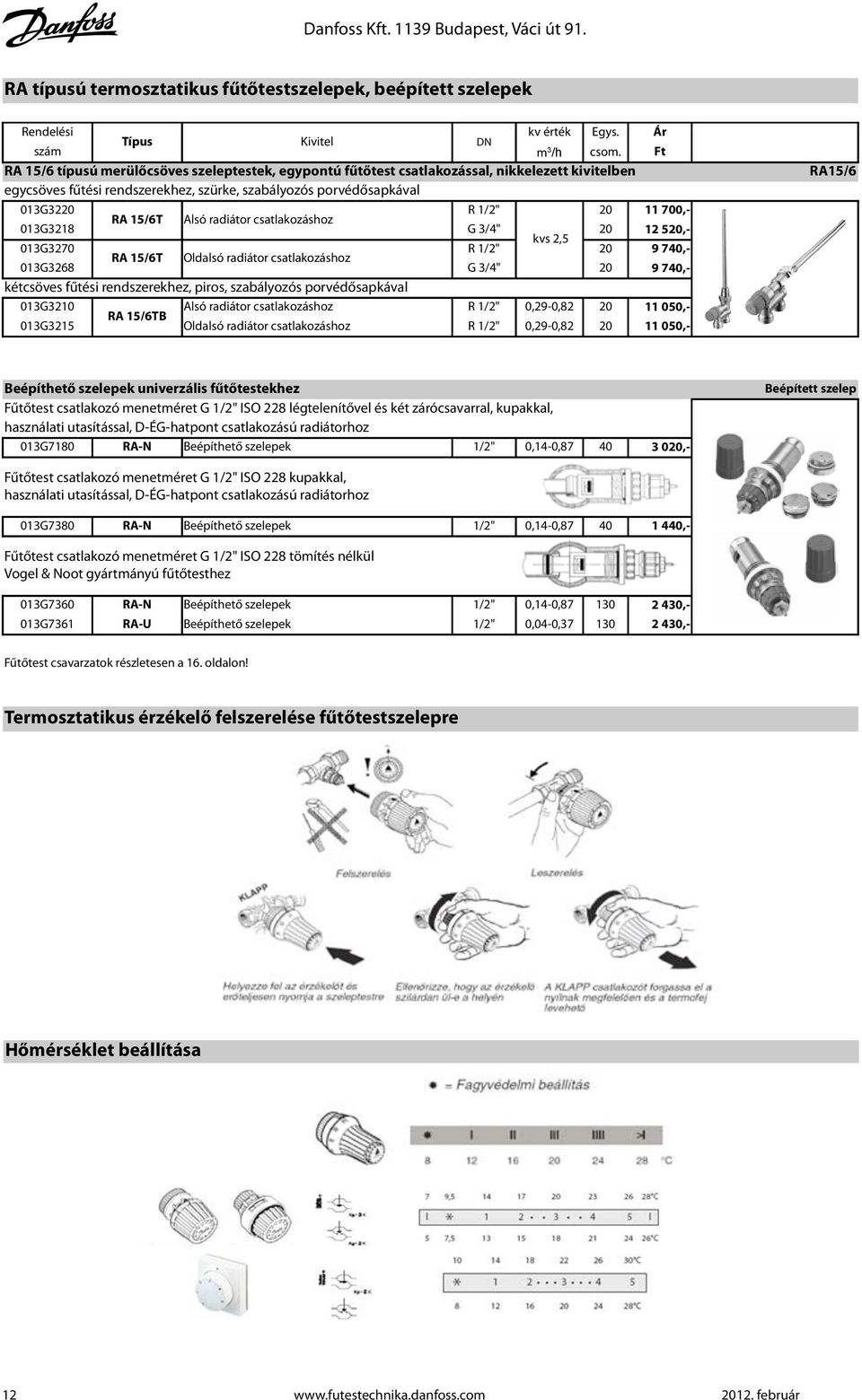

14 Danfoss Kft Budapest, Váci út 91. RA típusú termosztatikus fűtőtestszelepek, beépített szelepek kv érték Egys. Típus Kivitel DN szám m 3 /h csom. RA 15/6 típusú merülőcsöves szeleptestek, egypontú fűtőtest csatlakozással, nikkelezett kivitelben egycsöves fűtési rendszerekhez, szürke, szabályozós porvédősapkával 013G3220 R 1/2" 20 RA 15/6T Alsó radiátor csatlakozáshoz 013G3218 G 3/4" 20 kvs 2,5 013G3270 R 1/2" 20 RA 15/6T Oldalsó radiátor csatlakozáshoz 013G3268 G 3/4" 20 kétcsöves fűtési rendszerekhez, piros, szabályozós porvédősapkával 013G3210 Alsó radiátor csatlakozáshoz R 1/2" 0,29-0,82 20 RA 15/6TB 013G3215 Oldalsó radiátor csatlakozáshoz R 1/2" 0,29-0,82 20 Ár Ft , , , , , ,- RA15/6 Beépíthető szelepek univerzális fűtőtestekhez Fűtőtest csatlakozó menetméret G 1/2" ISO 228 légtelenítővel és két zárócsavarral, kupakkal, használati utasítással, D-ÉG-hatpont csatlakozású radiátorhoz 013G7180 RA-N Beépíthető szelepek 1/2" 0,14-0,87 40 Fűtőtest csatlakozó menetméret G 1/2" ISO 228 kupakkal, használati utasítással, D-ÉG-hatpont csatlakozású radiátorhoz 013G7380 RA-N Beépíthető szelepek 1/2" 0,14-0,87 40 Fűtőtest csatlakozó menetméret G 1/2" ISO 228 tömítés nélkül Vogel & Noot gyártmányú fűtőtesthez Termosztatikus érzékelő felszerelése fűtőtestszelepre 013G7360 RA-N Beépíthető szelepek 1/2" 0,14-0, G7361 RA-U Beépíthető szelepek 1/2" 0,04-0, Termosztatikus érzékelő felszerelése fűtőtestszelepre Fűtőtest csavarzatok részletesen a 16. oldalon! Termosztatikus érzékelő felszerelése fűtőtestszelepre Termosztatikus érzékelő felszerelése fűtőtestszelepre 3 020, , , ,- Beépített szelep Hőmérséklet beállítása Hőmérséklet beállítása Hőmérséklet beállítása Hőmérséklet beállítása 12

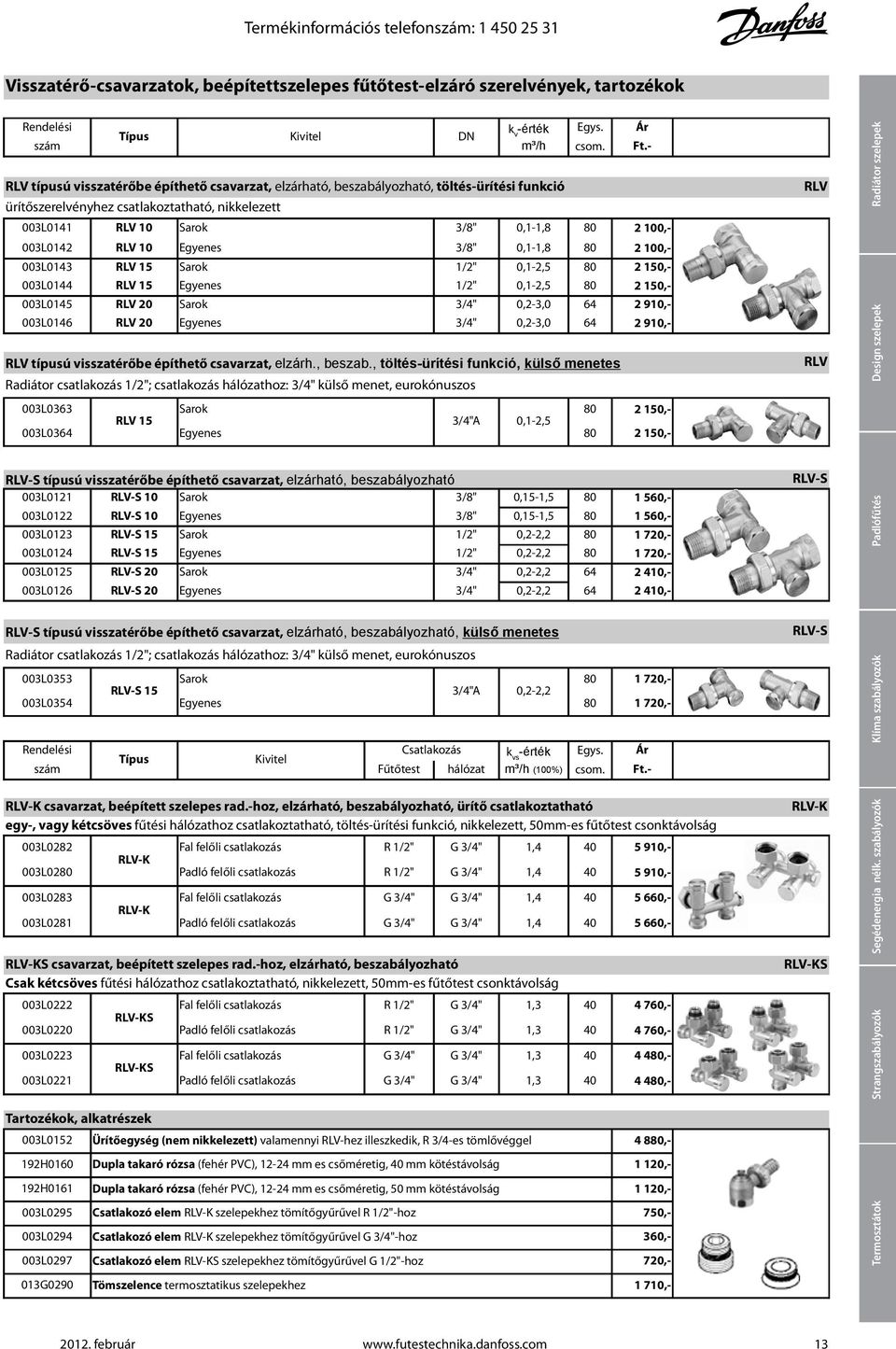

15 Termékinformációs telefonszám: Visszatérő-csavarzatok, beépítettszelepes fűtőtest-elzáró szerelvények, tartozékok szám Típus Kivitel DN ürítőszerelvényhez csatlakoztatható, nikkelezett 003L0141 RLV 10 Sarok 3/8" 0,1-1, L0142 RLV 10 Egyenes 3/8" 0,1-1, L0143 RLV 15 Sarok 1/2" 0,1-2, L0144 RLV 15 Egyenes 1/2" 0,1-2, L0145 RLV 20 Sarok 3/4" 0,2-3, L0146 RLV 20 Egyenes 3/4" 0,2-3,0 64 Radiátor csatlakozás 1/2"; csatlakozás hálózathoz: 3/4" külső menet, eurokónuszos k v -érték m³/h RLV típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, töltés-ürítési funkció Egys. csom. RLV típusú visszatérőbe építhető csavarzat, elzárh., beszab., töltés-ürítési funkció, külső menetes Ár Ft , , , , , ,- RLV RLV Radiátor szelepek Design szelepek 003L0363 Sarok 80 RLV 15 3/4"A 0,1-2,5 003L0364 Egyenes , ,- RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható 003L0121 RLV-S 10 Sarok 3/8" 0,15-1, L0122 RLV-S 10 Egyenes 3/8" 0,15-1, L0123 RLV-S 15 Sarok 1/2" 0,2-2, L0124 RLV-S 15 Egyenes 1/2" 0,2-2, L0125 RLV-S 20 Sarok 3/4" 0,2-2, L0126 RLV-S 20 Egyenes 3/4" 0,2-2,2 64 RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, külső menetes Radiátor csatlakozás 1/2"; csatlakozás hálózathoz: 3/4" külső menet, eurokónuszos 003L0353 Sarok 80 RLV-S 15 3/4"A 0,2-2,2 003L0354 Egyenes 80 Csatlakozás k Ár Típus Kivitel vs -érték Egys. szám Fűtőtest hálózat m³/h (100%) csom. Ft.- 003L0282 Fal felőli csatlakozás R 1/2" G 3/4" 1,4 40 RLV-K 003L0280 Padló felőli csatlakozás R 1/2" G 3/4" 1, L0283 Fal felőli csatlakozás G 3/4" G 3/4" 1,4 40 RLV-K 003L0281 Padló felőli csatlakozás G 3/4" G 3/4" 1, L0222 Fal felőli csatlakozás R 1/2" G 3/4" 1,3 40 RLV-KS 003L0220 Padló felőli csatlakozás R 1/2" G 3/4" 1, L0223 Fal felőli csatlakozás G 3/4" G 3/4" 1,3 40 RLV-KS 003L0221 Padló felőli csatlakozás G 3/4" G 3/4" 1, , , , , , , , ,- RLV-K csavarzat, beépített szelepes rad.-hoz, elzárható, beszabályozható, ürítő csatlakoztatható egy-, vagy kétcsöves fűtési hálózathoz csatlakoztatható, töltés-ürítési funkció, nikkelezett, 50mm-es fűtőtest csonktávolság RLV-KS csavarzat, beépített szelepes rad.-hoz, elzárható, beszabályozható Csak kétcsöves fűtési hálózathoz csatlakoztatható, nikkelezett, 50mm-es fűtőtest csonktávolság 5 910, , , , , , , ,- Tartozékok, alkatrészek 003L H H L0295 Ürítőegység (nem nikkelezett) valamennyi RLV-hez illeszkedik, R 3/4-es tömlővéggel Dupla takaró rózsa (fehér PVC), mm es csőméretig, 40 mm kötéstávolság Dupla takaró rózsa (fehér PVC), mm es csőméretig, 50 mm kötéstávolság Csatlakozó elem RLV-K szelepekhez tömítőgyűrűvel R 1/2"-hoz 4 880, , ,- 750,- 003L0294 Csatlakozó elem RLV-K szelepekhez tömítőgyűrűvel G 3/4"-hoz 360,- 003L0297 Csatlakozó elem RLV-KS szelepekhez tömítőgyűrűvel G 1/2"-hoz 720,- 013G0290 Tömszelence termosztatikus szelepekhez 1 710,- RLV-S RLV-S RLV-K RLV-KS Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés 13

16 Danfoss Kft Budapest, Váci út 91. Szorítógyűrűs csatlakozók szám 970,- Csatlakozás Csatlakoztatható szerelvények Cső méret Összeállítás Ár Szorítógyűrűs csatlakozók réz- és acélcsövekhez 013G4100 RA-N 10, 10 G 3/8" 013G4102 RLV G G G4112 RA-N 15, 12 RLV 15, G 1/2" 013G4114 RA 15/ G G G RLV-K/KD/KS 013G G RA 15/6 R 3/4" 013G G FHV, RAC G U R 1" 013U0135 RAC 20, VMT U0140 R 1 1/4" 28 Kereskedelemben kapható támhüvelyeket kell alkalmazni Szorítógyűrű és csavarzat, egységcsomag 20 db. Szorítógyűrűs csatlakozók VPE-műanyag csövekhez (PEX) 013G G4144 RA-N 15, RLV 15, G 1/2" 12 x 2,0 14 x 2,0 013G4147 RA 15/6 15 x 2,5 013G x 2,0 013G x 2,0 013G x 2,0 013G x 2,0 013G4162 RLV-K/KD/KS 17 x 2,0 013G x 2,0 RA 15/6 G 3/4" 013G x 2,0 013G4155 FHV 15 x 2,5 013G x 2,5 013G x 1,5 013G x 2,2 013G x 2,5 Roppantógyűrű és szorítóanya, támhüvellyel, egységcsomag 20 db. Szorítógyűrűs csatlakozók Alumínium betétes műanyag csövekhez (Alupex) 013G x 2,0 013G4174 RA-N 15, RA-UN 15, RLV 15, RA 15/6 G 1/2" 14 x 2,0 013G x 2,0 013G x 2,0 013G x 2,0 013G4185 RLV-K/KD/KS 15 x 2,5 013G x 2,0 RA 15/6 G 3/4" 013G x 2,25 013G4188 FHV 18 x 2,0 013G x 2,0 Roppantógyűrű és szorítóanya támhüvellyel, egységcsomag 20 db. 013G x 2,5 További csatlakozó csavarzatokkal kapcsolatban - többrétegű csövekhez - kérjük forduljon a csőgyártókhoz. A csavarzatok egységcsomag mennyisége 20 db., legkisebb szállítási egység 10 db. Ft.- 330,- 430,- 550, , ,- 670,- 720,- 770,- 14

17 Termékinformációs telefonszám: Eszközök és tartozékok Radiátor szelepek 013G3084 Szelepbetét cserélő szerszám kölcsönzési lehetősége Megnevezés Ár szám Ft.- Eszközök 013G3084 Szelepbetét cserélő szerszám. Segítségével a szelepbetét a rendszer leürítése nélkül cserélhető ,- Megállapodás szerint 003L0213 Alkatrészek Csavarzatok Szerelőanya a szelepbetéthez 3 400,- 013G3181 Menetes csavarzat (cafni) 3/8" 360,- 013G3182 Szorító hollandi 3/8"-os menetes csavarzathoz 360,- 013G3183 Menetes csavarzat (cafni) 1/2" 450,- 013G G G G G3188 Szorító hollandi 1/2"-os menetes csavarzathoz Menetes csavarzat (cafni) 3/4" Szorító hollandi 3/4"-os menetes csavarzathoz Menetes csavarzat (cafni) 1" Szorító hollandi 1"-os menetes csavarzathoz 1 270, , , , ,- Rövid menetes csavarzat 013L0443 Csavarzat 3/8" rövidítés 6mm 700,- 013L L L0407 Csavarzat 1/2" rövidítés 7mm Csavarzat 3/4" rövidítés 4mm Csavarzat 1" rövidítés 4mm 1 090, , ,- Hosszú menetes csavarzat 192H H H0189 Csavarzat 3/8" 65mm menethossz Csavarzat 1/2" 65mm menethossz Csavarzat 3/4" 65mm menethossz 1 450, , ,- Számítógépes méretező program és egyéb segédeszközök Danfoss hőtechnikai és hidraulikai méretező program* A számítógépes program az alábbi feladatok elvégzésére alkalmas: k-tényező számítás hőszükséglet számítás egy- és kétcsöves fűtési rendszer radiátorainak kiválasztása, hőtechnikai méretezése egy- és kétcsöves hálózatok komplett hidraulikai méretezése, beszabályozási terv készítése padlófűtés méretezés nyomáskülönbség-szabályozók kiválasztása túláramszelep kiválasztása hőcserélő kalkulálás ellenőrzés zajosságra rendszertérfogat számítása, nyitott és zárt tágulási tartály méretezése anyagkivonat készítése, dokumentálás csatolások Internet (web) oldalakhoz * A programcsomag CD lemezből, USB hardverkulcsból és teljes körű leírásból áll (lemezen). A programmal kapcsolatos kérdésekre irodánk készséggel válaszol. A program WINDOWS felületen futtatható, minimális hardver igény Windows operációs rendszer. Ár: ,- Ft. + ÁFA A programcsomagot főiskolai és egyetemi hallgatóknak kedvezményes áron ,- Ft. + ÁFA biztosítjuk. A DanWatt programhoz nyári hőterhelés számítás- és energiatanúsítási modul külön rendelhető. Design szelepek Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés 15

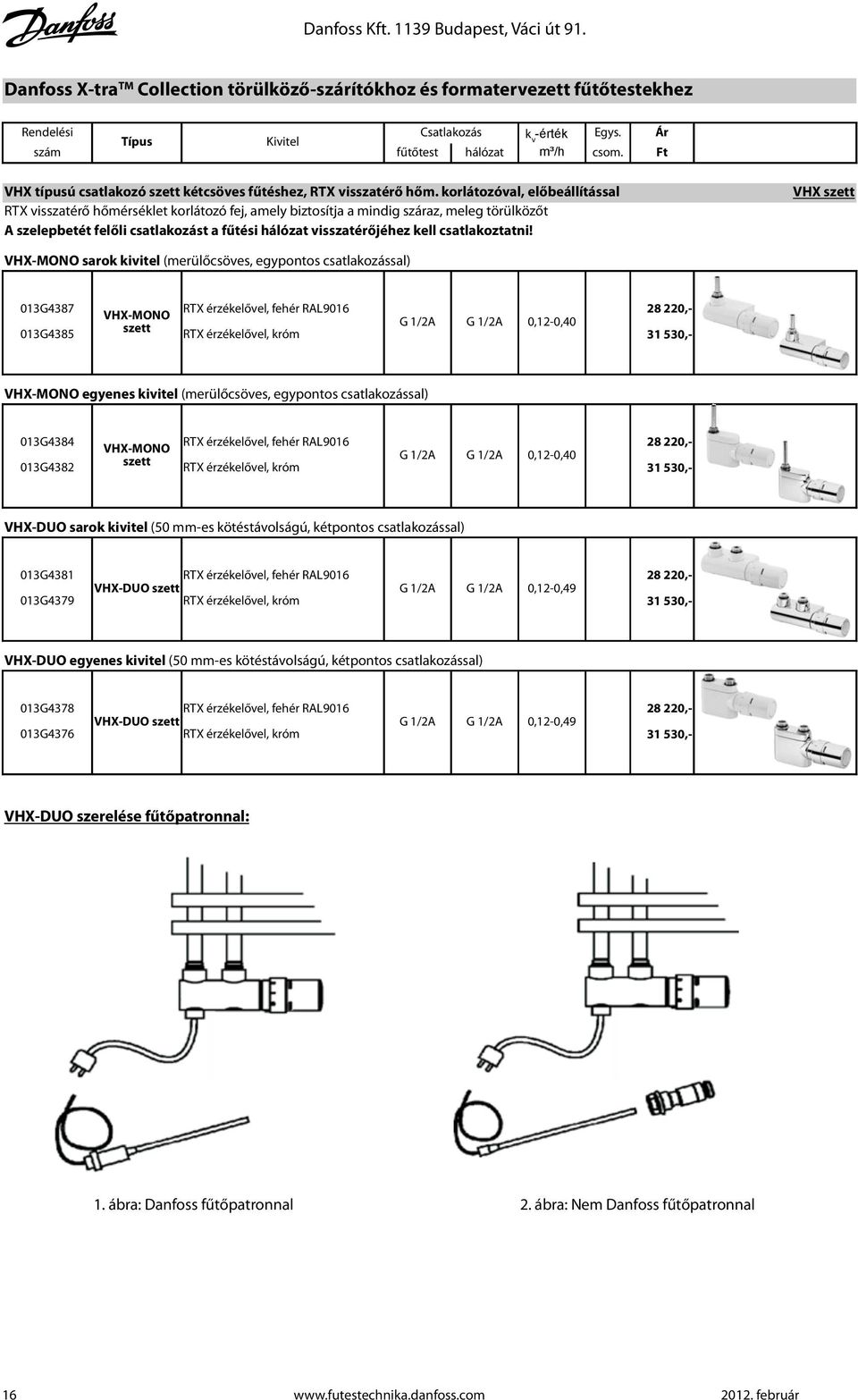

18 Danfoss Kft Budapest, Váci út 91. Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez Csatlakozás k Ár Típus Kivitel v -érték Egys. szám fűtőtest hálózat m³/h csom. Ft VHX típusú csatlakozó szett kétcsöves fűtéshez, RTX visszatérő hőm. korlátozóval, előbeállítással RTX visszatérő hőmérséklet korlátozó fej, amely biztosítja a mindig száraz, meleg törülközőt A szelepbetét felőli csatlakozást a fűtési hálózat visszatérőjéhez kell csatlakoztatni! VHX szett VHX-MONO sarok kivitel (merülőcsöves, egypontos csatlakozással) 013G G4385 VHX-MONO szett RTX érzékelővel, fehér RAL9016 RTX érzékelővel, króm G 1/2A G 1/2A 0,12-0, , ,- VHX-MONO egyenes kivitel (merülőcsöves, egypontos csatlakozással) 013G G4382 VHX-MONO szett RTX érzékelővel, fehér RAL9016 RTX érzékelővel, króm G 1/2A G 1/2A 0,12-0, , ,- VHX-DUO sarok kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással) 013G G4379 RTX érzékelővel, fehér RAL9016 VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 RTX érzékelővel, króm , ,- VHX-DUO egyenes kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással) 013G G4376 RTX érzékelővel, fehér RAL9016 VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 RTX érzékelővel, króm , ,- VHX-DUO szerelése fűtőpatronnal: 1. ábra: Danfoss fűtőpatronnal 2. ábra: Nem Danfoss fűtőpatronnal 16

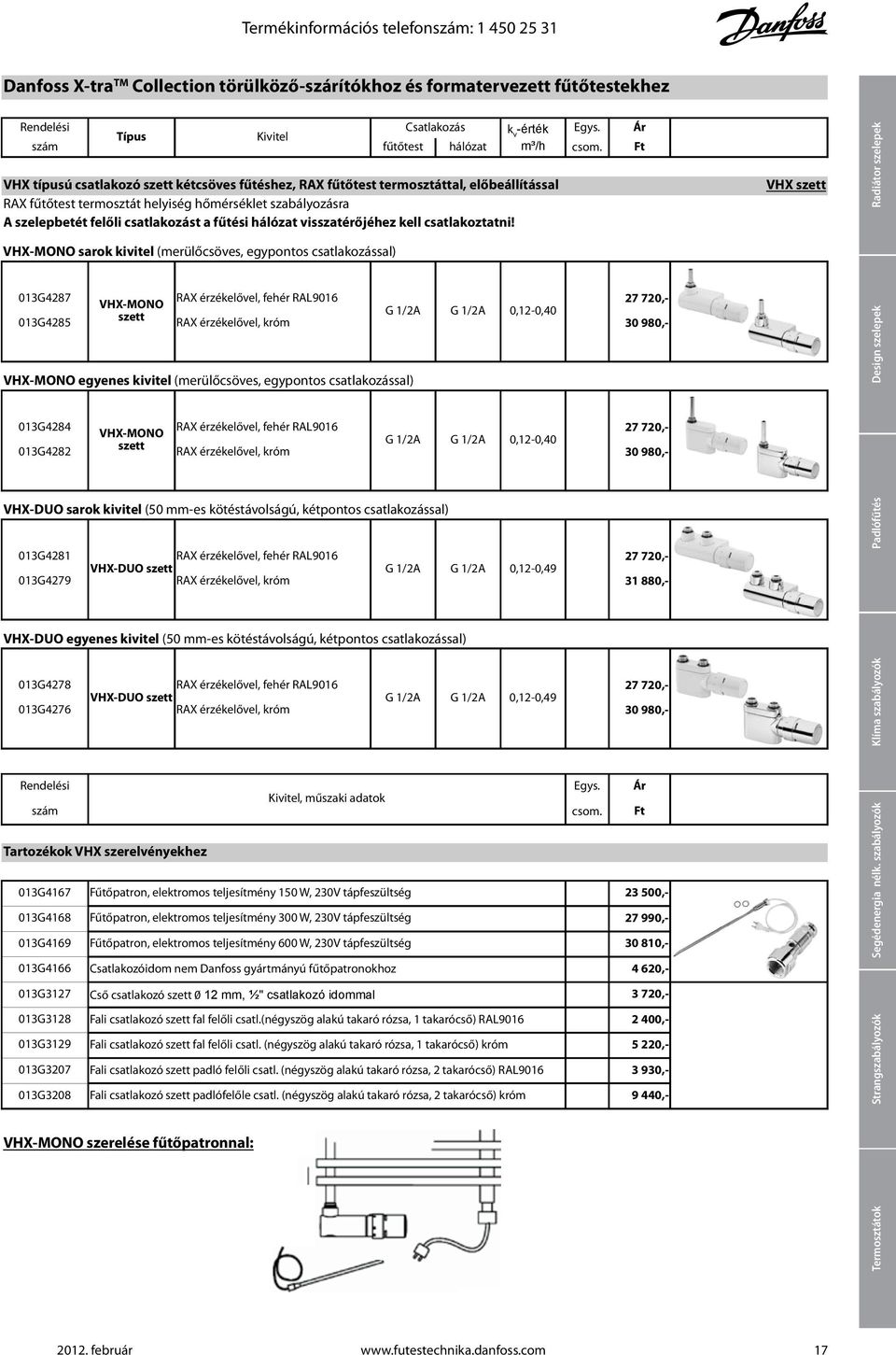

19 Danfoss X-tra TM Collection törülköző-szárítókhoz Termékinformációs és telefonszám: formatervezett fűtőtestekhez 31 Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez Csatlakozás k Ár Típus Kivitel v -érték Egys. szám fűtőtest hálózat m³/h csom. Ft Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez Csatlakozás k Típus Kivitel v -érték Egys. Ár VHX típusú szám csatlakozó szett kétcsöves fűtéshez, RAX fűtőtest termosztáttal, fűtőtest előbeállítással hálózat m³/h csom. Ft Csatlakozás k RAX fűtőtest termosztát Típus helyiség hőmérséklet szabályozásra Kivitel v -érték Egys. Ár szám fűtőtest hálózat m³/h csom. Ft A szelepbetét VHX típusú felőli csatlakozó csatlakozást szett a fűtési kétcsöves hálózat fűtéshez, visszatérőjéhez RAX fűtőtest kell termosztáttal, csatlakoztatni! előbeállítással RAX fűtőtest termosztát helyiség hőmérséklet szabályozásra VHX-MONO típusú sarok csatlakozó kivitel (merülőcsöves, szett kétcsöves egypontos fűtéshez, csatlakozással) RAX fűtőtest termosztáttal, előbeállítással A szelepbetét felőli csatlakozást a fűtési hálózat visszatérőjéhez kell csatlakoztatni! RAX fűtőtest termosztát helyiség hőmérséklet szabályozásra A szelepbetét VHX-MONO felőli sarok csatlakozást kivitel (merülőcsöves, a fűtési hálózat egypontos visszatérőjéhez csatlakozással) kell csatlakoztatni! 013G4287 RAX érzékelővel, fehér RAL ,- VHX-MONO G 1/2A G 1/2A 0,12-0,40 013G4285 VHX-MONO sarok szett kivitel RAX (merülőcsöves, érzékelővel, króm egypontos csatlakozással) ,- 013G4287 RAX érzékelővel, fehér RAL ,- VHX-MONO G 1/2A G 1/2A 0,12-0,40 013G G4285 szett RAX RAX érzékelővel, érzékelővel, fehér króm RAL , ,- VHX-MONO VHX-MONO egyenes kivitel (merülőcsöves, egypontos csatlakozással) G 1/2A G 1/2A 0,12-0,40 013G4285 szett RAX érzékelővel, króm ,- VHX-MONO egyenes kivitel (merülőcsöves, egypontos csatlakozással) 013G4284 RAX érzékelővel, fehér RAL ,- VHX-MONO G 1/2A G 1/2A 0,12-0,40 013G4282 VHX-MONO egyenes szett kivitel RAX (merülőcsöves, érzékelővel, krómegypontos csatlakozással) ,- 013G4284 RAX érzékelővel, fehér RAL ,- VHX-MONO G 1/2A G 1/2A 0,12-0,40 013G G4282 szett RAX RAX érzékelővel, érzékelővel, fehér króm RAL , ,- VHX-MONO VHX-DUO sarok kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással) G 1/2A G 1/2A 0,12-0,40 013G4282 szett RAX érzékelővel, króm ,- VHX-DUO sarok kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással) 013G4281 RAX érzékelővel, fehér RAL ,- VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 013G4279 VHX-DUO sarok kivitel (50 RAX mm-es érzékelővel, kötéstávolságú, króm kétpontos csatlakozással) ,- 013G4281 RAX érzékelővel, fehér RAL ,- VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 013G G4279 RAX RAX érzékelővel, érzékelővel, fehér króm RAL , ,- VHX-DUO egyenes VHX-DUO kivitel (50 szett mm-es kötéstávolságú, kétpontos csatlakozással) G 1/2A G 1/2A 0,12-0,49 013G4279 RAX érzékelővel, króm ,- VHX-DUO egyenes kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással) 013G4278 RAX érzékelővel, fehér RAL ,- VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 013G4276 VHX-DUO egyenes kivitel RAX (50 érzékelővel, mm-es kötéstávolságú, króm kétpontos csatlakozással) ,- 013G4278 RAX érzékelővel, fehér RAL ,- VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 013G G4276 RAX RAX érzékelővel, érzékelővel, fehér króm RAL , ,- VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 013G4276 RAX érzékelővel, króm Egys ,- Ár Kivitel, műszaki adatok szám csom. Ft Egys. Ár Kivitel, műszaki adatok Tartozékok szám VHX szerelvényekhez Egys. csom. Ár Ft Kivitel, műszaki adatok szám csom. Ft 013G4167 Tartozékok Fűtőpatron, VHX szerelvényekhez elektromos teljesítmény 150 W, 230V tápfeszültség ,- 013G4168 Tartozékok Fűtőpatron, VHX szerelvényekhez elektromos teljesítmény 300 W, 230V tápfeszültség ,- 013G4167 Fűtőpatron, elektromos teljesítmény 150 W, 230V tápfeszültség ,- 013G4169 Fűtőpatron, elektromos teljesítmény 600 W, 230V tápfeszültség ,- 013G G4168Fűtőpatron, Fűtőpatron, elektromos elektromos teljesítmény teljesítmény W, 230V W, 230V tápfeszültség tápfeszültség , ,- 013G4166 Csatlakozóidom nem Danfoss gyártmányú fűtőpatronokhoz 4 620,- 013G G4169Fűtőpatron, Fűtőpatron, elektromos elektromos teljesítmény teljesítmény W, 230V W, 230V tápfeszültség tápfeszültség , ,- 013G3127 Cső csatlakozó szett 0 12 mm, ½" csatlakozó idommal 3 720,- 013G G4166Fűtőpatron, Csatlakozóidom elektromos nem teljesítmény Danfoss gyártmányú 600 W, 230V fűtőpatronokhoz tápfeszültség , ,- 013G3128 Fali csatlakozó szett fal felőli csatl.(négyszög alakú takaró rózsa, 1 takarócső) RAL ,- 013G G3127Csatlakozóidom Cső csatlakozó nem szett Danfoss 0 12 mm, gyártmányú ½" csatlakozó fűtőpatronokhoz idommal 4 620, ,- 013G3129 Fali csatlakozó szett fal felőli csatl. (négyszög alakú takaró rózsa, 1 takarócső) króm 5 220,- 013G G3128 Cső Fali csatlakozó csatlakozó szett szett 0 12 fal mm, felőli ½" csatl.(négyszög csatlakozó idommal alakú takaró rózsa, 1 takarócső) RAL , ,- 013G3207 Fali csatlakozó szett padló felőli csatl. (négyszög alakú takaró rózsa, 2 takarócső) RAL ,- 013G G3129Fali Fali csatlakozó csatlakozó szett szett fal felőli fal felőli csatl.(négyszög (négyszög alakú alakú takaró takaró rózsa, rózsa, 1 takarócső) 1 takarócső) RAL9016 króm 2 400, ,- 013G3208 Fali csatlakozó szett padlófelőle csatl. (négyszög alakú takaró rózsa, 2 takarócső) króm 9 440,- 013G G3207Fali Fali csatlakozó csatlakozó szett szett fal felőli padló csatl. felőli (négyszög csatl. (négyszög alakú takaró alakú takaró rózsa, 1 rózsa, takarócső) 2 takarócső) króm RAL , ,- 013G G3208Fali Fali csatlakozó csatlakozó szett szett padló padlófelőle felőli csatl. csatl. (négyszög (négyszög alakú alakú takaró takaró rózsa, rózsa, 2 takarócső) 2 takarócső) RAL9016 króm VHX-MONO szerelése fűtőpatronnal: 3 930, ,- 013G3208 Fali csatlakozó szett padlófelőle csatl. (négyszög alakú takaró rózsa, 2 takarócső) króm 9 440,- VHX-MONO szerelése fűtőpatronnal: VHX-MONO szerelése fűtőpatronnal: VHX szett VHX szett VHX szett Radiátor szelepek Design szelepek Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés február február

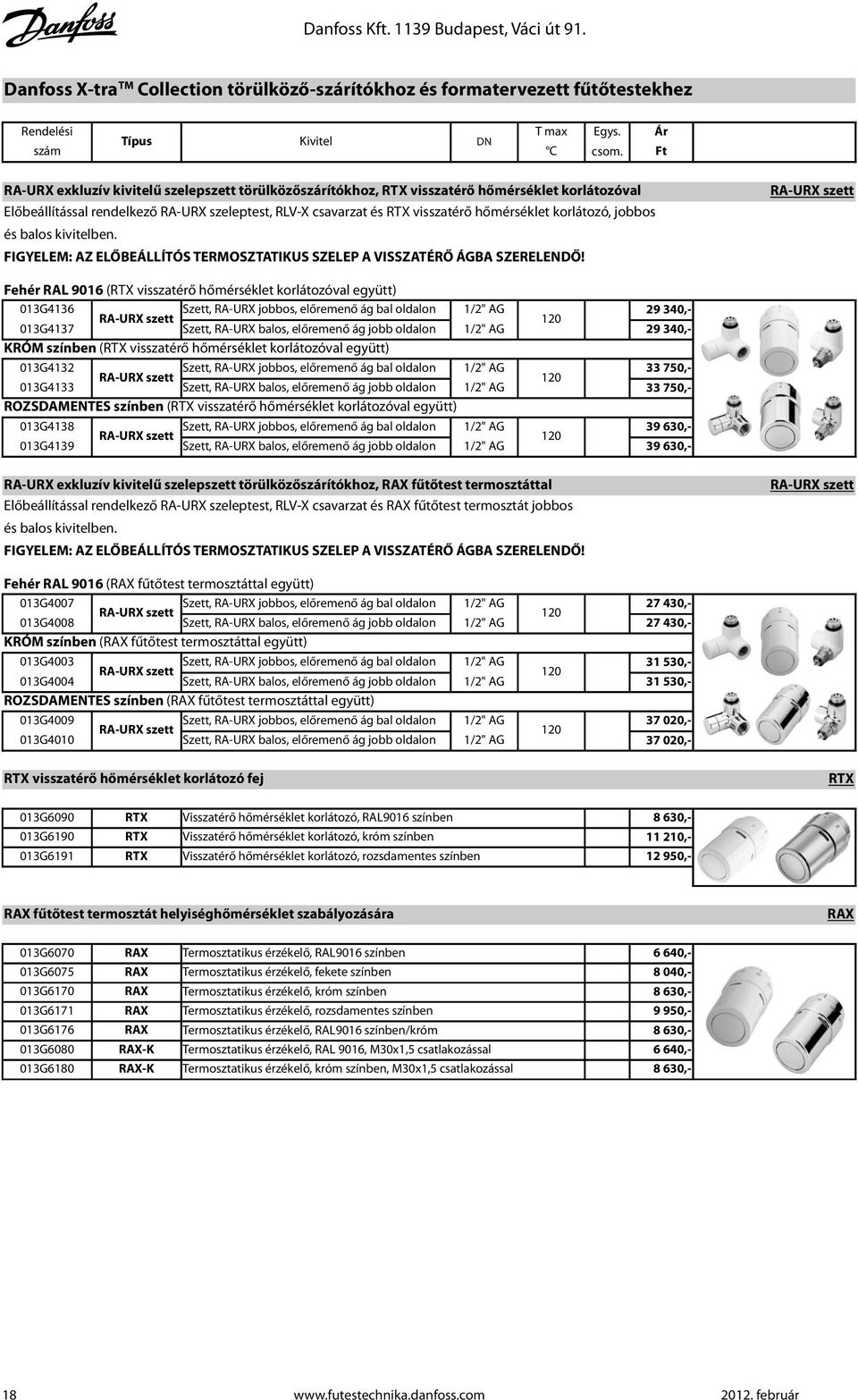

20 Danfoss Kft Budapest, Váci út 91. Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez T max Egys. Ár Típus Kivitel DN szám C csom. Ft RA-URX exkluzív kivitelű szelepszett törülközőszárítókhoz, RTX visszatérő hőmérséklet korlátozóval Előbeállítással rendelkező RA-URX szeleptest, RLV-X csavarzat és RTX visszatérő hőmérséklet korlátozó, jobbos és balos kivitelben. FIGYELEM: AZ ELŐBEÁLLÍTÓS TERMOSZTATIKUS SZELEP A VISSZATÉRŐ ÁGBA SZERELENDŐ! RA-URX szett Fehér RAL 9016 (RTX visszatérő hőmérséklet korlátozóval együtt) 013G4136 RA-URX szett Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG G4137 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG KRÓM színben (RTX visszatérő hőmérséklet korlátozóval együtt) 013G4132 RA-URX szett Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG G4133 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG ROZSDAMENTES színben (RTX visszatérő hőmérséklet korlátozóval együtt) 013G4138 RA-URX szett Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG G4139 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG , , , , , ,- RA-URX exkluzív kivitelű szelepszett törülközőszárítókhoz, RAX fűtőtest termosztáttal Előbeállítással rendelkező RA-URX szeleptest, RLV-X csavarzat és RAX fűtőtest termosztát jobbos és balos kivitelben. FIGYELEM: AZ ELŐBEÁLLÍTÓS TERMOSZTATIKUS SZELEP A VISSZATÉRŐ ÁGBA SZERELENDŐ! RA-URX szett Fehér RAL 9016 (RAX fűtőtest termosztáttal együtt) 013G4007 RA-URX szett Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG G4008 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG KRÓM színben (RAX fűtőtest termosztáttal együtt) 013G4003 RA-URX szett Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG G4004 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG ROZSDAMENTES színben (RAX fűtőtest termosztáttal együtt) 013G4009 RA-URX szett Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG G4010 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG , , , , , ,- RTX visszatérő hőmérséklet korlátozó fej RTX 013G6090 RTX Visszatérő hőmérséklet korlátozó, RAL9016 színben 013G6190 RTX Visszatérő hőmérséklet korlátozó, króm színben 013G6191 RTX Visszatérő hőmérséklet korlátozó, rozsdamentes színben 8 630, , ,- RAX fűtőtest termosztát helyiséghőmérséklet szabályozására RAX 013G G G G G G G6180 RAX RAX RAX RAX RAX RAX-K RAX-K Termosztatikus érzékelő, RAL9016 színben 6 640,- Termosztatikus érzékelő, fekete színben 8 040,- Termosztatikus érzékelő, króm színben 8 630,- Termosztatikus érzékelő, rozsdamentes színben 9 950,- Termosztatikus érzékelő, RAL9016 színben/króm 8 630,- Termosztatikus érzékelő, RAL 9016, M30x1,5 csatlakozással 6 640,- Termosztatikus érzékelő, króm színben, M30x1,5 csatlakozással 8 630,- 18

21 Termékinformációs telefonszám: Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez T max Egys. Ár Típus Kivitel DN szám C csom. Ft RA-URX exkluzív kivitelű fűtőtest szelep előbeállítással, visszatérőbe építendő, jobb oldali kivitel Előbeállítással rendelkező RA-URX szeleptest jobbos kivitelben. FIGYELEM: AZ ELŐBEÁLLÍTÓS TERMOSZTATIKUS SZELEP A VISSZATÉRŐ ÁGBA SZERELENDŐ! RA-URX Radiátor szelepek Fehér RAL G4050 RA-URX Szeleptest, jobbos, előremenő ág bal oldalon 1/2" AG 120 KRÓM színben 013G4030 RA-URX Szeleptest, jobbos, előremenő ág bal oldalon 1/2" AG 120 ROZSDAMENTES színben 013G4060 RA-URX Szeleptest, jobbos, előremenő ág bal oldalon 1/2" AG 120 RA-URX exkluzív kivitelű fűtőtest szelep előbeállítással, visszatérőbe építendő, bal oldali kivitel Előbeállítással rendelkező RA-URX szeleptest balos kivitelben. FIGYELEM: AZ ELŐBEÁLLÍTÓS TERMOSZTATIKUS SZELEP A VISSZATÉRŐ ÁGBA SZERELENDŐ! , , ,- RA-URX Design szelepek Fehér RAL G4051 RA-URX Szeleptest, balos, előremenő ág jobb oldalon 1/2" AG 120 KRÓM színben 013G4031 RA-URX Szeleptest, balos, előremenő ág jobb oldalon 1/2" AG 120 ROZSDAMENTES színben 013G4061 RA-URX Szeleptest, balos, előremenő ág jobb oldalon 1/2" AG 120 RLV-X exkluzív kivitelű elzáró szelep, üríthető, előremenőbe építendő, jobb oldali kivitel Tölthető-üríthető elzáró szelep jobbos kivitelben Fehér RAL G4052 RLV-X Elzáró szelep, jobbos, előremenő ág jobb oldalon 1/2" AG 120 KRÓM színben 013G4032 RLV-X Elzáró szelep, jobbos, előremenő ág jobb oldalon 1/2" AG 120 ROZSDAMENTES színben 013G4062 RLV-X Elzáró szelep, jobbos, előremenő ág jobb oldalon 1/2" AG 120 RLV-X exkluzív kivitelű elzáró szelep, üríthető, előremenőbe építendő, bal oldali kivitel Tölthető-üríthető elzáró szelep balos kivitelben Fehér RAL G4053 RLV-X Elzáró szelep, balos, előremenő ág bal oldalon 1/2" AG 120 KRÓM színben 013G4033 RLV-X Elzáró szelep, balos, előremenő ág bal oldalon 1/2" AG 120 ROZSDAMENTES színben 013G4063 RLV-X Elzáró szelep, balos, előremenő ág bal oldalon 1/2" AG 120 Kiegészítők RA-URX és RLV-X szerelvényekhez 013G5002 RA 5000 Kézikerék RA szelepekhez (RAL 9010) ,- 013G L G G G G , , , , , , , , ,- Kézikerék RA termosztatikus fűtőtest szelepekhez (sárgaréz) 8 950,- Ürítőegység (nem nikkelezett) R 3/4-es tömlővéggel 4 880,- Cső csatlakozó szett 0 12 mm, ½" csatlakozó idommal 3 720,- Fali csatlakozó szett (2 db kör alakú takaró rózsa, 1 takarócső) RAL ,- Fali csatlakozó szett (2 db kör alakú takaró rózsa, 1 takarócső) króm 8 490,- Tömszelence RTX érzékelős VHX és RA-URX szelephez 2 110,- RLV-X RLV-X Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés 19

22 Danfoss Kft Budapest, Váci út 91. Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez Csatlakozás k Ár Típus Kivitel v -érték Egys. szám fűtőtest hálózat m³/h csom. Ft Exkluzív megjelenésű VHS set, fűtőtest csavarzat beépített szeleppel, burkolattal, termofejjel Előbeállítással rendelkező VHS-U szeleptest, RAS-D érzékelő, burkolat, zárási, töltési ürítési lehetőséggel, 50 mm-es fűtőtest csonktávolsághoz Fehér, RAL 9010, szögletes burkolattal és termosztatikus érzékelővel 013G4754 Sarok 1/2" AG 3/4" AG 0,02-0, ,- VHS szett 013G4753 Egyenes 1/2" AG 3/4" AG 0,02-0, ,- Fehér, RAL 9016, szögletes burkolattal és termosztatikus érzékelővel 013G4773 Sarok 1/2" AG 3/4" AG 0,02-0, ,- VHS szett 013G4776 Egyenes 1/2" AG 3/4" AG 0,02-0, ,- Króm színben, szögletes burkolattal és termosztatikus érzékelővel 013G4777 Sarok 1/2" AG 3/4" AG 0,02-0, ,- VHS szett 013G4752 Egyenes 1/2" AG 3/4" AG 0,02-0, ,- VHS szett VHS-UN típusú csatlakozó szerelvény, kétcsöves fűtéshez, előbeállítással, ürítő szerelvénnyel nikkelezett kivitelben, szabályozós porvédő-sapkával, 50 mm-es fűtőtest csonktávolsághoz 013G4741 Fal felőli csatlakozás R 1/2" G 3/4" 0,02-0,48 24 VHS-UN G4742 Padló felőli csatlakozás R 1/2" G 3/4" 0,02-0, G4743 Fal felőli csatlakozás G 3/4" G 3/4" 0,02-0,48 24 VHS-UN G4744 Padló felőli csatlakozás G 3/4" G 3/4" 0,02-0, , , , ,- VHS Kiegészítők VHS egy- és kétcsöves fűtőtest csavarzathoz Páraálló anyag, törülköző szárítós fűtőtestekhez 013G4671 Műanyag burkolat (szögletes) VHS-fal felőli csatl. szelepekhez szín: RAL ,- 013G4673 Műanyag burkolat (szögletes) VHS-fal felőli csatl. szelepekhez szín: RAL ,- 013G4779 Műanyag burkolat (szögletes) VHS-fal felőli csatl. szelepekhez szín: króm ,- 013G4672 Műanyag burkolat (szögletes) VHS-padló felőli csatl. szelepekhez szín: RAL ,- 013G4774 Műanyag burkolat (szögletes) VHS-padló felőli csatl. szelepekhez szín: RAL ,- 013G4780 Műanyag burkolat (szögletes) VHS-padló felőli csatl. szelepekhez szín: króm ,- 013G5002 RA 5000 Kézikerék RA szelepekhez (RAL 9010) ,- 013G L L0295 Kézikerék RA termosztatikus fűtőtest szelepekhez (sárgaréz) Ürítőegység (nem nikkelezett) R 3/4-es tömlővéggel Csatlakozó elem VHS szelepekhez tömítőgyűrűvel R 1/2"-hoz 8 950, ,- 750,- 003L0294 Csatlakozó elem VHS szelepekhez tömítőgyűrűvel G 3/4"-hoz 360,- 20
