1 MAKING MODERN LIVING POSSIBLE Árlista 2013 Fűtéstechnika HS

2 A Danfoss termosztatikus érzékelők legfontosabb előnyei TELL A energiaosztály Danfoss termosztatikus érzékelők A Danfoss Magyarországon leggyakrabban értékesített termosztatikus érzékelői, az RA 2000, az RAE 5054 és az RAS-C2, Európában az elsők között, megkapták a TELL (Thermostatic Efficiency Label) energia-hatékonysági vizsgálatán a legjobb, A osztályú minősítést. Ezzel Ön garantáltan a legjobb megoldást tudhatja magáénak. 8% energia-megtakarítás Az A osztályú besorolás azt is jelenti, hogy 8%-kal nagyobb energia megtakarítás érhető el, mint a C minősítésűekkel. Folyadékkal töltött termosztatikus érzékelők Egyszerű szerelés, KLAPP csatlakozó Minden RA típusú szelephez Korlátozható hőmérséklet beállítási értékek Lopás elleni védelem Gőzzel töltött termosztatikus érzékelők Rendkívül gyors reakcióidő: ~ 9 perc! A folyadék töltetű termosztatikus érzékelőkhöz képest hosszabb élettartam Korlátozható hőmérséklet beállítási értékek Minden egyes darabot a gyártás után letesztelnek

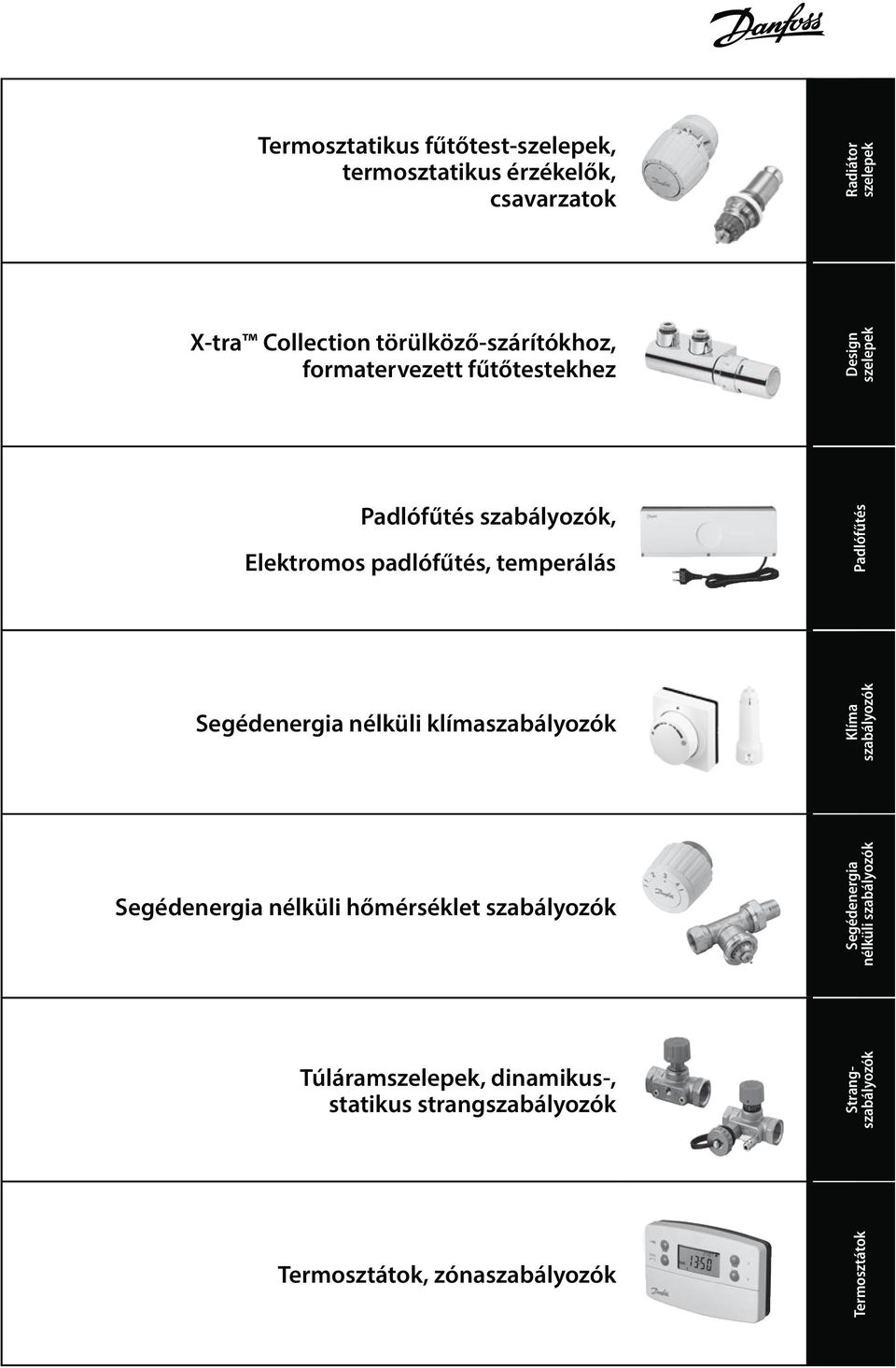

3 Termosztatikus fűtőtest-szelepek, termosztatikus érzékelők, csavarzatok Radiátor Radiátor szelepek szelepek X-tra Collection törülköző-szárítókhoz, formatervezett fűtőtestekhez Design Design szelepek szelepek Padlófűtés szabályozók, Elektromos padlófűtés, temperálás Segédenergia nélküli klímaszabályozók Segédenergia nélküli hőmérséklet szabályozók Túláramszelepek, dinamikus-, statikus strangszabályozók Termosztátok, zónaszabályozók Termosztátok Padlófűtés Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés Klíma szabályozók Segédenergia nélküli szabályozók Strangszabályozók

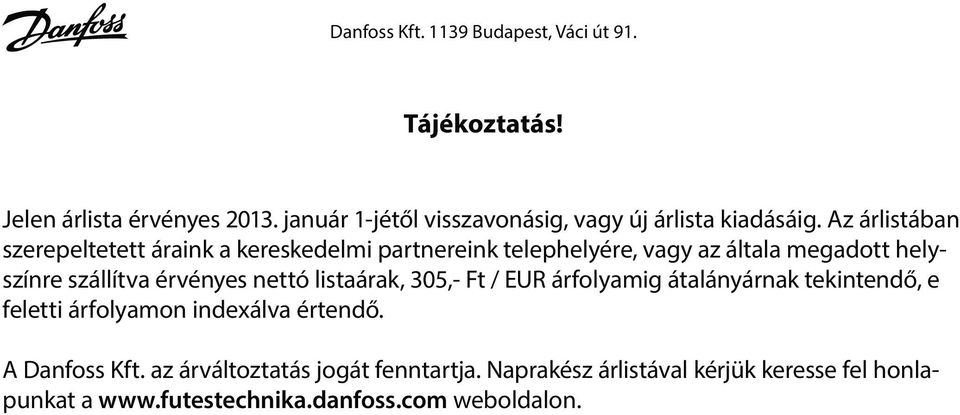

4 Danfoss Kft Budapest, Váci út 91. Tájékoztatás! Jelen árlista érvényes 1-jétől visszavonásig, vagy új árlista kiadásáig. Az árlistában szerepeltetett áraink a kereskedelmi partnereink telephelyére, vagy az általa megadott helyszínre szállítva érvényes nettó listaárak, 305,- Ft / EUR árfolyamig átalányárnak tekintendő, e feletti árfolyamon indexálva értendő. A Danfoss Kft. az árváltoztatás jogát fenntartja. Naprakész árlistával kérjük keresse fel honlapunkat a weboldalon.

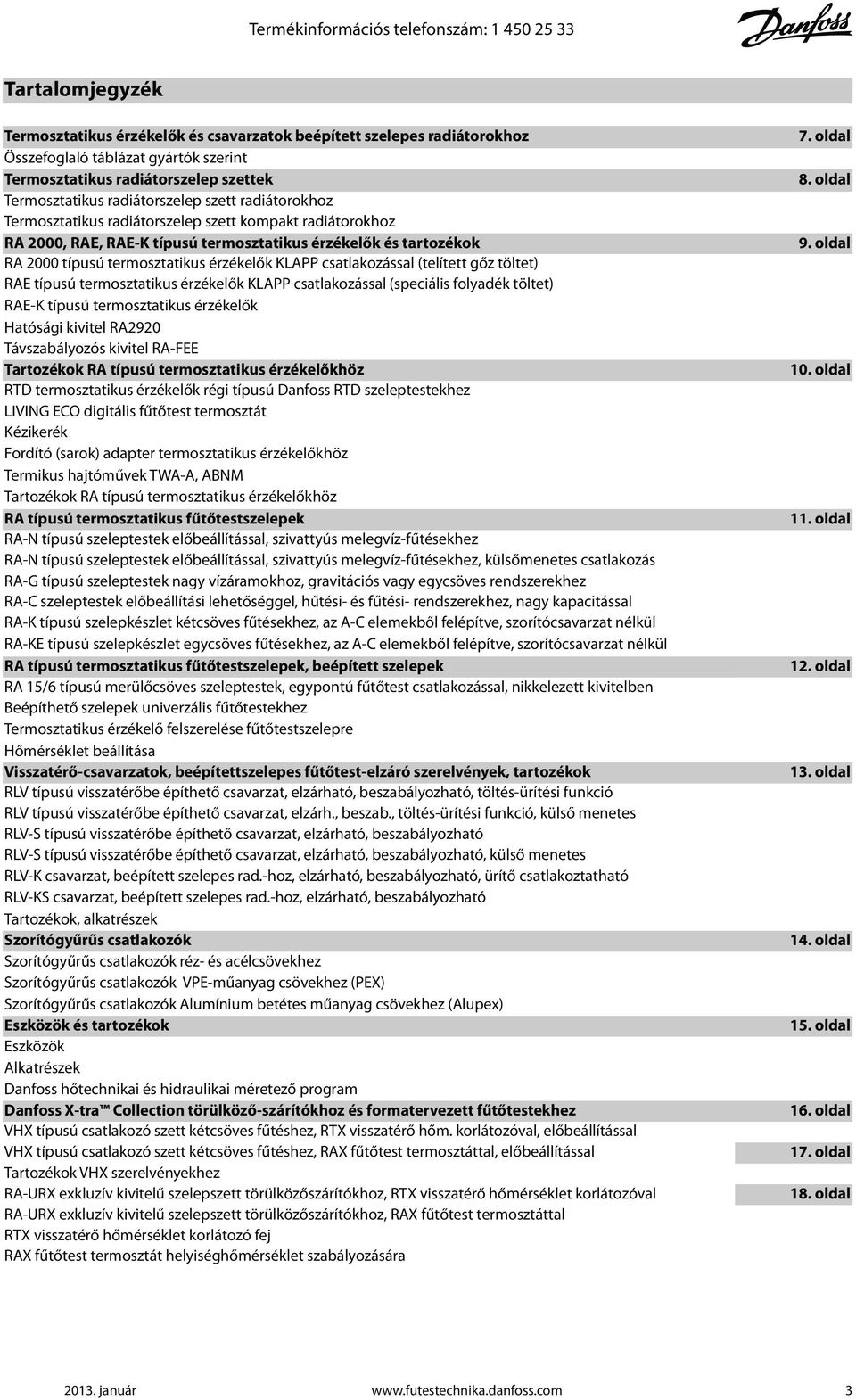

5 Termékinformációs telefonszám: Tartalomjegyzék Termosztatikus érzékelők és csavarzatok beépített szelepes radiátorokhoz Összefoglaló táblázat gyártók szerint Termosztatikus radiátorszelep szettek Termosztatikus radiátorszelep szett radiátorokhoz Termosztatikus radiátorszelep szett kompakt radiátorokhoz RA 2000, RAE, RAE-K típusú termosztatikus érzékelők és tartozékok RA 2000 típusú termosztatikus érzékelők KLAPP csatlakozással (telített gőz töltet) RAE típusú termosztatikus érzékelők KLAPP csatlakozással (speciális folyadék töltet) RAE-K típusú termosztatikus érzékelők Hatósági kivitel RA2920 Távszabályozós kivitel RA-FEE Tartozékok RA típusú termosztatikus érzékelőkhöz RTD termosztatikus érzékelők régi típusú Danfoss RTD szeleptestekhez LIVING ECO digitális fűtőtest termosztát Kézikerék Fordító (sarok) adapter termosztatikus érzékelőkhöz Termikus hajtóművek TWA-A, ABNM Tartozékok RA típusú termosztatikus érzékelőkhöz RA típusú termosztatikus fűtőtestszelepek RA-N típusú szeleptestek előbeállítással, szivattyús melegvíz-fűtésekhez RA-N típusú szeleptestek előbeállítással, szivattyús melegvíz-fűtésekhez, külsőmenetes csatlakozás RA-G típusú szeleptestek nagy vízáramokhoz, gravitációs vagy egycsöves rendszerekhez RA-C szeleptestek előbeállítási lehetőséggel, hűtési- és fűtési- rendszerekhez, nagy kapacitással RA-K típusú szelepkészlet kétcsöves fűtésekhez, az A-C elemekből felépítve, szorítócsavarzat nélkül RA-KE típusú szelepkészlet egycsöves fűtésekhez, az A-C elemekből felépítve, szorítócsavarzat nélkül RA típusú termosztatikus fűtőtestszelepek, beépített szelepek RA 15/6 típusú merülőcsöves szeleptestek, egypontú fűtőtest csatlakozással, nikkelezett kivitelben Beépíthető szelepek univerzális fűtőtestekhez Termosztatikus érzékelő felszerelése fűtőtestszelepre Hőmérséklet beállítása Visszatérő-csavarzatok, beépítettszelepes fűtőtest-elzáró szerelvények, tartozékok RLV típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, töltés-ürítési funkció RLV típusú visszatérőbe építhető csavarzat, elzárh., beszab., töltés-ürítési funkció, külső menetes RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, külső menetes RLV-K csavarzat, beépített szelepes rad.-hoz, elzárható, beszabályozható, ürítő csatlakoztatható RLV-KS csavarzat, beépített szelepes rad.-hoz, elzárható, beszabályozható Tartozékok, alkatrészek Szorítógyűrűs csatlakozók Szorítógyűrűs csatlakozók réz- és acélcsövekhez Szorítógyűrűs csatlakozók VPE-műanyag csövekhez (PEX) Szorítógyűrűs csatlakozók Alumínium betétes műanyag csövekhez (Alupex) Eszközök és tartozékok Eszközök Alkatrészek Danfoss hőtechnikai és hidraulikai méretező program Danfoss X-tra Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez VHX típusú csatlakozó szett kétcsöves fűtéshez, RTX visszatérő hőm. korlátozóval, előbeállítással VHX típusú csatlakozó szett kétcsöves fűtéshez, RAX fűtőtest termosztáttal, előbeállítással Tartozékok VHX szerelvényekhez RA-URX exkluzív kivitelű szelepszett törülközőszárítókhoz, RTX visszatérő hőmérséklet korlátozóval RA-URX exkluzív kivitelű szelepszett törülközőszárítókhoz, RAX fűtőtest termosztáttal RTX visszatérő hőmérséklet korlátozó fej RAX fűtőtest termosztát helyiséghőmérséklet szabályozására 7. oldal 8. oldal 9. oldal 10. oldal 11. oldal 12. oldal 13. oldal 14. oldal 15. oldal 16. oldal 17. oldal 18. oldal 3

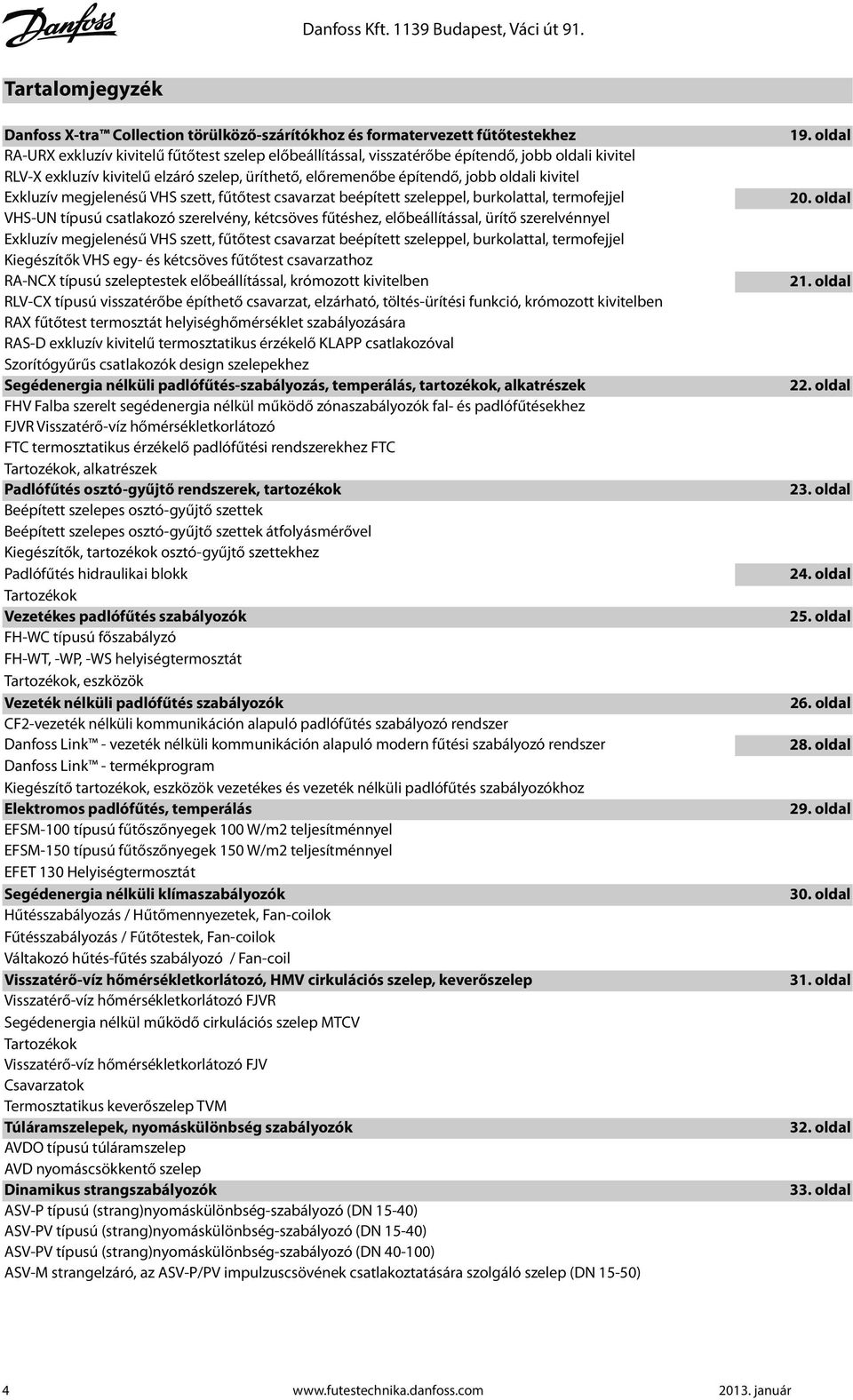

6 Danfoss Kft Budapest, Váci út 91. Tartalomjegyzék Danfoss X-tra Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez RA-URX exkluzív kivitelű fűtőtest szelep előbeállítással, visszatérőbe építendő, jobb oldali kivitel RLV-X exkluzív kivitelű elzáró szelep, üríthető, előremenőbe építendő, jobb oldali kivitel Exkluzív megjelenésű VHS szett, fűtőtest csavarzat beépített szeleppel, burkolattal, termofejjel VHS-UN típusú csatlakozó szerelvény, kétcsöves fűtéshez, előbeállítással, ürítő szerelvénnyel Exkluzív megjelenésű VHS szett, fűtőtest csavarzat beépített szeleppel, burkolattal, termofejjel Kiegészítők VHS egy- és kétcsöves fűtőtest csavarzathoz RA-NCX típusú szeleptestek előbeállítással, krómozott kivitelben RLV-CX típusú visszatérőbe építhető csavarzat, elzárható, töltés-ürítési funkció, krómozott kivitelben RAX fűtőtest termosztát helyiséghőmérséklet szabályozására RAS-D exkluzív kivitelű termosztatikus érzékelő KLAPP csatlakozóval Szorítógyűrűs csatlakozók design szelepekhez Segédenergia nélküli padlófűtés-szabályozás, temperálás, tartozékok, alkatrészek FHV Falba szerelt segédenergia nélkül működő zónaszabályozók fal- és padlófűtésekhez FJVR Visszatérő-víz hőmérsékletkorlátozó FTC termosztatikus érzékelő padlófűtési rendszerekhez FTC Tartozékok, alkatrészek Padlófűtés osztó-gyűjtő rendszerek, tartozékok Beépített szelepes osztó-gyűjtő szettek Beépített szelepes osztó-gyűjtő szettek átfolyásmérővel Kiegészítők, tartozékok osztó-gyűjtő szettekhez Padlófűtés hidraulikai blokk Tartozékok Vezetékes padlófűtés szabályozók FH-WC típusú főszabályzó FH-WT, -WP, -WS helyiségtermosztát Tartozékok, eszközök Vezeték nélküli padlófűtés szabályozók CF2-vezeték nélküli kommunikáción alapuló padlófűtés szabályozó rendszer Danfoss Link - vezeték nélküli kommunikáción alapuló modern fűtési szabályozó rendszer Danfoss Link - termékprogram Kiegészítő tartozékok, eszközök vezetékes és vezeték nélküli padlófűtés szabályozókhoz Elektromos padlófűtés, temperálás EFSM-100 típusú fűtőszőnyegek 100 W/m2 teljesítménnyel EFSM-150 típusú fűtőszőnyegek 150 W/m2 teljesítménnyel EFET 130 Helyiségtermosztát Segédenergia nélküli klímaszabályozók Hűtésszabályozás / Hűtőmennyezetek, Fan-coilok Fűtésszabályozás / Fűtőtestek, Fan-coilok Váltakozó hűtés-fűtés szabályozó / Fan-coil Visszatérő-víz hőmérsékletkorlátozó, HMV cirkulációs szelep, keverőszelep Visszatérő-víz hőmérsékletkorlátozó FJVR Segédenergia nélkül működő cirkulációs szelep MTCV Tartozékok Visszatérő-víz hőmérsékletkorlátozó FJV Csavarzatok Termosztatikus keverőszelep TVM Túláramszelepek, nyomáskülönbség szabályozók AVDO típusú túláramszelep AVD nyomáscsökkentő szelep Dinamikus strangszabályozók ASV-P típusú (strang)nyomáskülönbség-szabályozó (DN 15-40) ASV-PV típusú (strang)nyomáskülönbség-szabályozó (DN 15-40) ASV-PV típusú (strang)nyomáskülönbség-szabályozó (DN ) ASV-M strangelzáró, az ASV-P/PV impulzuscsövének csatlakoztatására szolgáló szelep (DN 15-50) 19. oldal 20. oldal 21. oldal 22. oldal 23. oldal 24. oldal 25. oldal 26. oldal 28. oldal 29. oldal 30. oldal 31. oldal 32. oldal 33. oldal 4

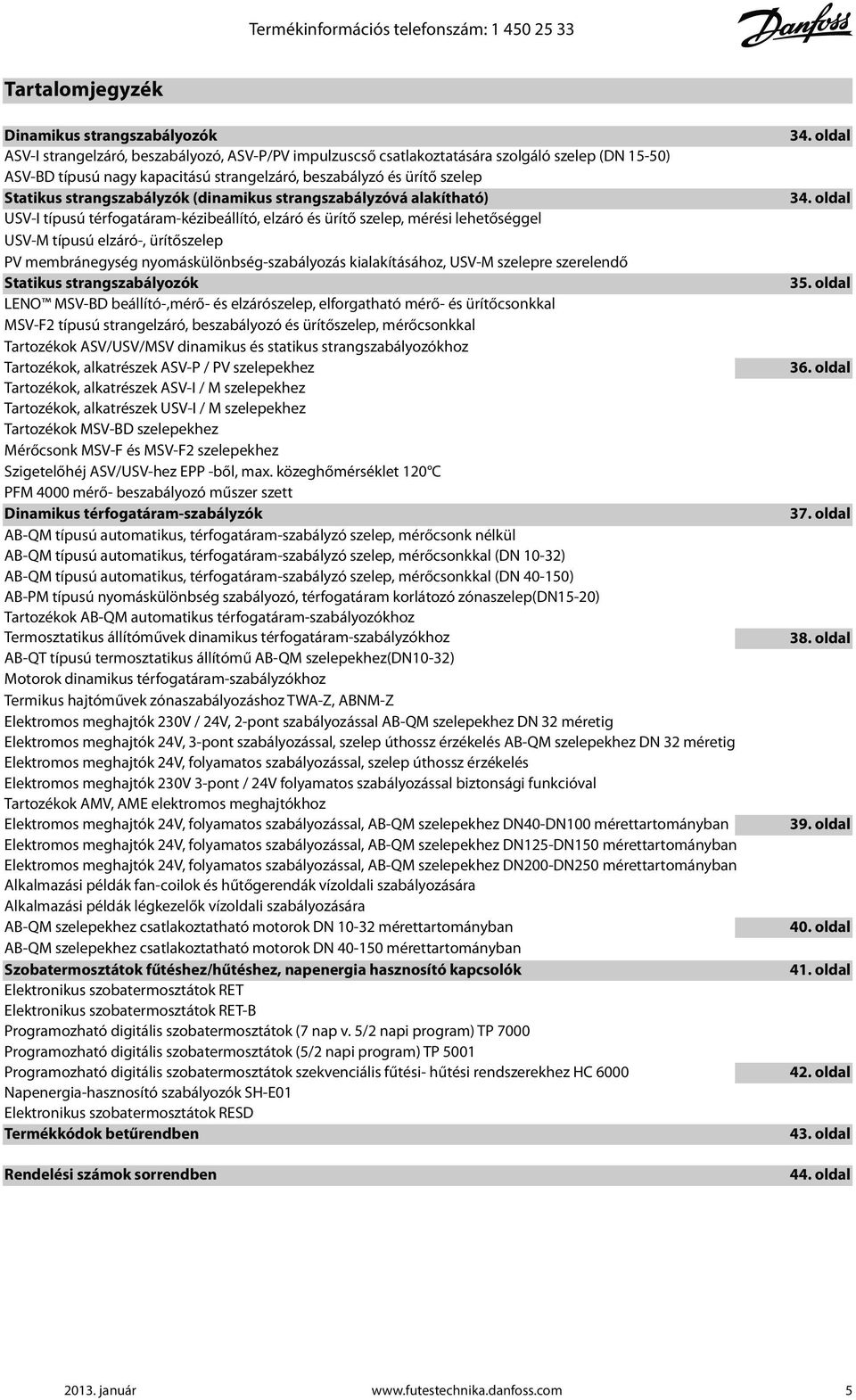

7 Termékinformációs telefonszám: Tartalomjegyzék Dinamikus strangszabályozók ASV-I strangelzáró, beszabályozó, ASV-P/PV impulzuscső csatlakoztatására szolgáló szelep (DN 15-50) ASV-BD típusú nagy kapacitású strangelzáró, beszabályzó és ürítő szelep Statikus strangszabályzók (dinamikus strangszabályzóvá alakítható) USV-I típusú térfogatáram-kézibeállító, elzáró és ürítő szelep, mérési lehetőséggel USV-M típusú elzáró-, ürítőszelep PV membránegység nyomáskülönbség-szabályozás kialakításához, USV-M szelepre szerelendő Statikus strangszabályozók LENO MSV-BD beállító-,mérő- és elzárószelep, elforgatható mérő- és ürítőcsonkkal MSV-F2 típusú strangelzáró, beszabályozó és ürítőszelep, mérőcsonkkal Tartozékok ASV/USV/MSV dinamikus és statikus strangszabályozókhoz Tartozékok, alkatrészek ASV-P / PV szelepekhez Tartozékok, alkatrészek ASV-I / M szelepekhez Tartozékok, alkatrészek USV-I / M szelepekhez Tartozékok MSV-BD szelepekhez Mérőcsonk MSV-F és MSV-F2 szelepekhez Szigetelőhéj ASV/USV-hez EPP -ből, max. közeghőmérséklet 120 C PFM 4000 mérő- beszabályozó műszer szett Dinamikus térfogatáram-szabályzók AB-QM típusú automatikus, térfogatáram-szabályzó szelep, mérőcsonk nélkül AB-QM típusú automatikus, térfogatáram-szabályzó szelep, mérőcsonkkal (DN 10-32) AB-QM típusú automatikus, térfogatáram-szabályzó szelep, mérőcsonkkal (DN ) AB-PM típusú nyomáskülönbség szabályozó, térfogatáram korlátozó zónaszelep(dn15-20) Tartozékok AB-QM automatikus térfogatáram-szabályozókhoz Termosztatikus állítóművek dinamikus térfogatáram-szabályzókhoz AB-QT típusú termosztatikus állítómű AB-QM szelepekhez(dn10-32) Motorok dinamikus térfogatáram-szabályzókhoz Termikus hajtóművek zónaszabályozáshoz TWA-Z, ABNM-Z Elektromos meghajtók 230V / 24V, 2-pont szabályozással AB-QM szelepekhez DN 32 méretig Elektromos meghajtók 24V, 3-pont szabályozással, szelep úthossz érzékelés AB-QM szelepekhez DN 32 méretig Elektromos meghajtók 24V, folyamatos szabályozással, szelep úthossz érzékelés Elektromos meghajtók 230V 3-pont / 24V folyamatos szabályozással biztonsági funkcióval Tartozékok AMV, AME elektromos meghajtókhoz Elektromos meghajtók 24V, folyamatos szabályozással, AB-QM szelepekhez DN40-DN100 mérettartományban Elektromos meghajtók 24V, folyamatos szabályozással, AB-QM szelepekhez DN125-DN150 mérettartományban Elektromos meghajtók 24V, folyamatos szabályozással, AB-QM szelepekhez DN200-DN250 mérettartományban Alkalmazási példák fan-coilok és hűtőgerendák vízoldali szabályozására Alkalmazási példák légkezelők vízoldali szabályozására AB-QM szelepekhez csatlakoztatható motorok DN mérettartományban AB-QM szelepekhez csatlakoztatható motorok DN mérettartományban Szobatermosztátok fűtéshez/hűtéshez, napenergia hasznosító kapcsolók Elektronikus szobatermosztátok RET Elektronikus szobatermosztátok RET-B Programozható digitális szobatermosztátok (7 nap v. 5/2 napi program) TP 7000 Programozható digitális szobatermosztátok (5/2 napi program) TP 5001 Programozható digitális szobatermosztátok szekvenciális fűtési- hűtési rendszerekhez HC 6000 Napenergia-hasznosító szabályozók SH-E01 Elektronikus szobatermosztátok RESD Termékkódok betűrendben számok sorrendben 34. oldal 34. oldal 35. oldal 36. oldal 37. oldal 38. oldal 39. oldal 40. oldal 41. oldal 42. oldal 43. oldal 44. oldal 5

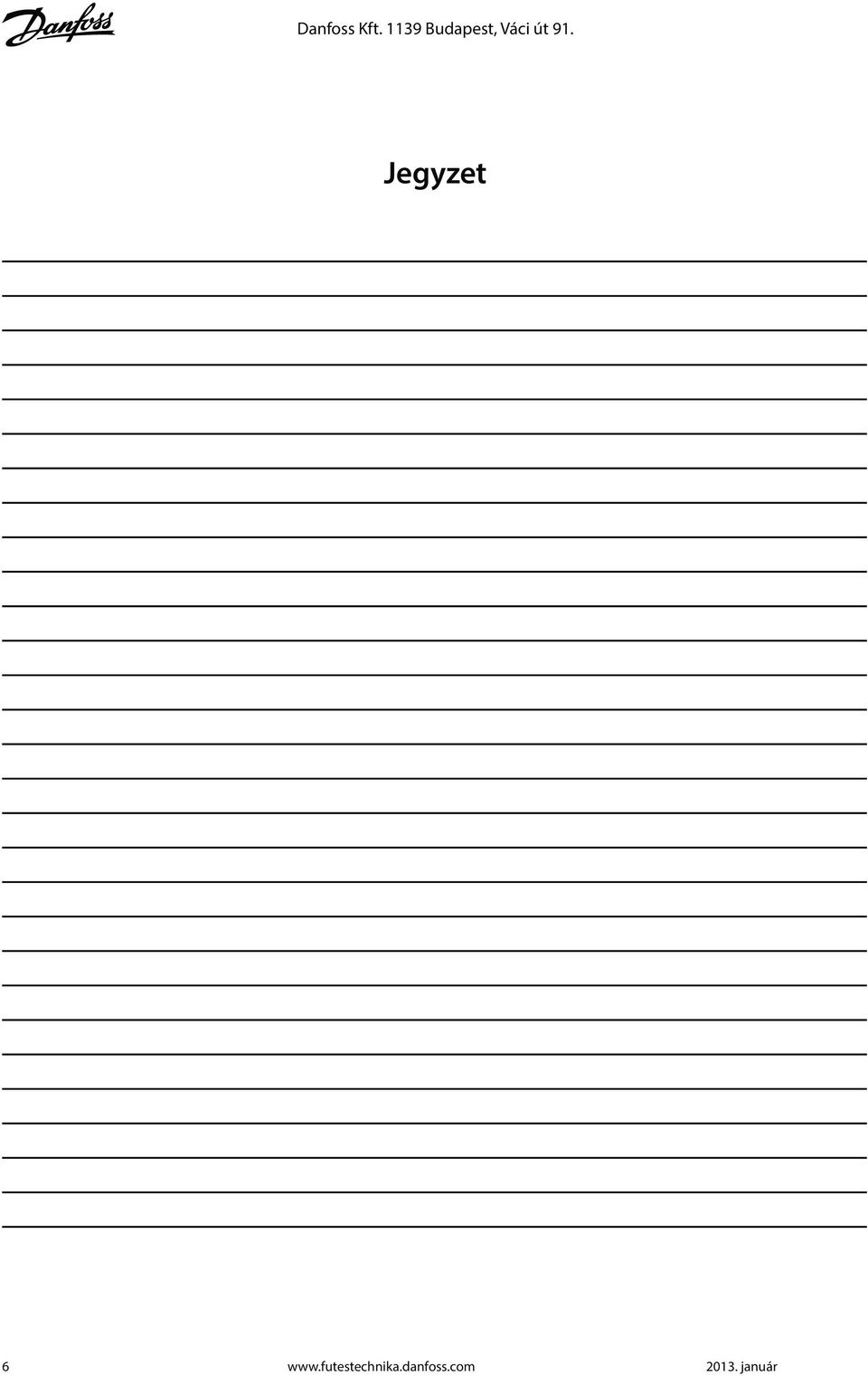

8 Danfoss Kft Budapest, Váci út 91. Jegyzet 6

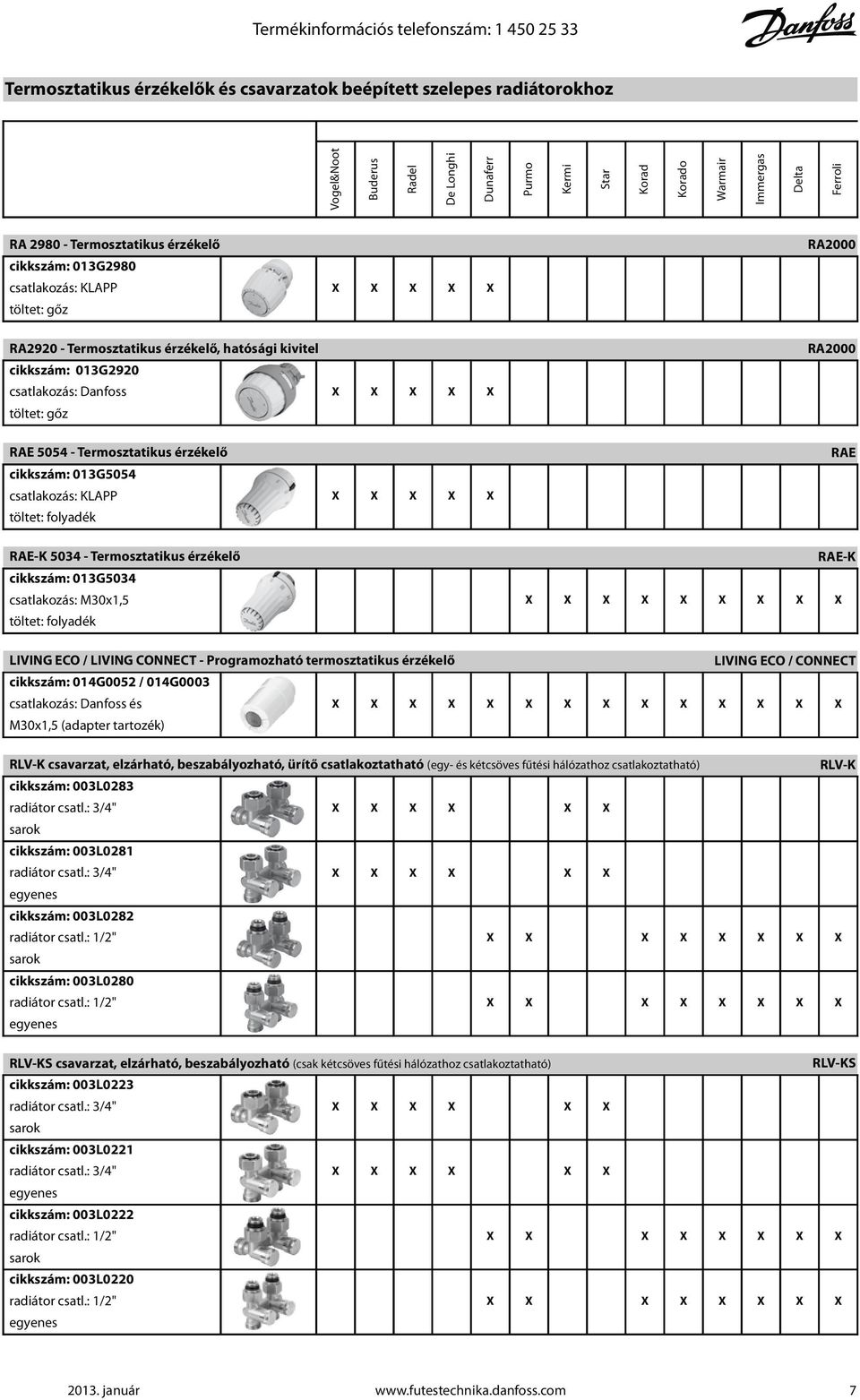

9 Termékinformációs telefonszám: Termosztatikus érzékelők és csavarzatok beépített szelepes radiátorokhoz Vogel&Noot Buderus Radel De Longhi Dunaferr Purmo Kermi Star Korad Korado Warmair Immergas Delta Ferroli RA Termosztatikus érzékelő cikkszám: 013G2980 csatlakozás: KLAPP töltet: gőz X X X X X RA2000 RA Termosztatikus érzékelő, hatósági kivitel cikkszám: 013G2920 csatlakozás: Danfoss töltet: gőz X X X X X RA2000 RAE Termosztatikus érzékelő cikkszám: 013G5054 csatlakozás: KLAPP töltet: folyadék X X X X X RAE RAE-K Termosztatikus érzékelő cikkszám: 013G5034 csatlakozás: M30x1,5 töltet: folyadék X X X X X X X X RAE-K X LIVING ECO / LIVING CONNECT - Programozható termosztatikus érzékelő LIVING ECO / CONNECT cikkszám: 014G0052 / 014G0003 csatlakozás: Danfoss és X X X X X X X X X X X X X X M30x1,5 (adapter tartozék) RLV-K csavarzat, elzárható, beszabályozható, ürítő csatlakoztatható (egy- és kétcsöves fűtési hálózathoz csatlakoztatható) cikkszám: 003L0283 radiátor csatl.: 3/4" X X X X X X sarok cikkszám: 003L0281 radiátor csatl.: 3/4" egyenes cikkszám: 003L0282 radiátor csatl.: 1/2" sarok cikkszám: 003L0280 radiátor csatl.: 1/2" egyenes X X X X X X RLV-KS csavarzat, elzárható, beszabályozható (csak kétcsöves fűtési hálózathoz csatlakoztatható) cikkszám: 003L0223 radiátor csatl.: 3/4" X X X X X X sarok cikkszám: 003L0221 radiátor csatl.: 3/4" egyenes cikkszám: 003L0222 radiátor csatl.: 1/2" sarok cikkszám: 003L0220 radiátor csatl.: 1/2" egyenes X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X RLV-K X X RLV-KS X X 7

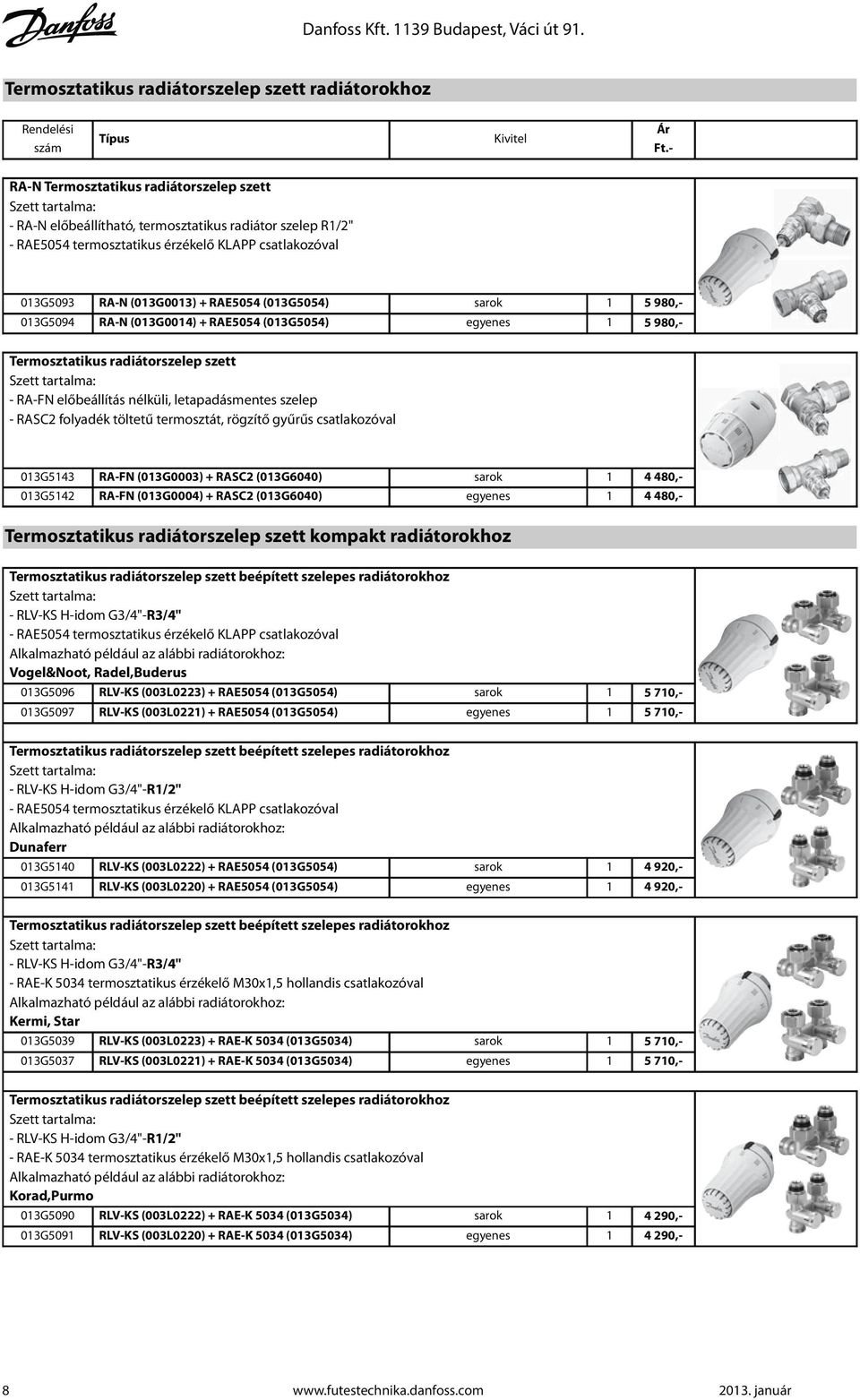

10 Danfoss Kft Budapest, Váci út 91. Termosztatikus radiátorszelep szett radiátorokhoz szám Típus Kivitel Ár Ft.- RA-N Termosztatikus radiátorszelep szett Szett tartalma: - RA-N előbeállítható, termosztatikus radiátor szelep R1/2" - RAE5054 termosztatikus érzékelő KLAPP csatlakozóval 013G5093 RA-N (013G0013) + RAE5054 (013G5054) sarok 1 013G5094 RA-N (013G0014) + RAE5054 (013G5054) egyenes , ,- Termosztatikus radiátorszelep szett Szett tartalma: - RA-FN előbeállítás nélküli, letapadásmentes szelep - RASC2 folyadék töltetű termosztát, rögzítő gyűrűs csatlakozóval 013G5143 RA-FN (013G0003) + RASC2 (013G6040) sarok 1 013G5142 RA-FN (013G0004) + RASC2 (013G6040) egyenes , ,- Termosztatikus radiátorszelep szett kompakt radiátorokhoz Termosztatikus radiátorszelep szett beépített szelepes radiátorokhoz Szett tartalma: - RLV-KS H-idom G3/4"-R3/4" - RAE5054 termosztatikus érzékelő KLAPP csatlakozóval Alkalmazható például az alábbi radiátorokhoz: Vogel&Noot, Radel,Buderus 013G5096 RLV-KS (003L0223) + RAE5054 (013G5054) sarok 1 013G5097 RLV-KS (003L0221) + RAE5054 (013G5054) egyenes 1 Termosztatikus radiátorszelep szett beépített szelepes radiátorokhoz Szett tartalma: - RLV-KS H-idom G3/4"-R1/2" - RAE5054 termosztatikus érzékelő KLAPP csatlakozóval Alkalmazható például az alábbi radiátorokhoz: Dunaferr 013G5140 RLV-KS (003L0222) + RAE5054 (013G5054) sarok 1 013G5141 RLV-KS (003L0220) + RAE5054 (013G5054) egyenes 1 Termosztatikus radiátorszelep szett beépített szelepes radiátorokhoz Szett tartalma: - RLV-KS H-idom G3/4"-R3/4" - RAE-K 5034 termosztatikus érzékelő M30x1,5 hollandis csatlakozóval Alkalmazható például az alábbi radiátorokhoz: Kermi, Star 013G5039 RLV-KS (003L0223) + RAE-K 5034 (013G5034) sarok 1 013G5037 RLV-KS (003L0221) + RAE-K 5034 (013G5034) egyenes 1 Termosztatikus radiátorszelep szett beépített szelepes radiátorokhoz Szett tartalma: - RLV-KS H-idom G3/4"-R1/2" - RAE-K 5034 termosztatikus érzékelő M30x1,5 hollandis csatlakozóval Alkalmazható például az alábbi radiátorokhoz: Korad,Purmo 013G5090 RLV-KS (003L0222) + RAE-K 5034 (013G5034) sarok 1 013G5091 RLV-KS (003L0220) + RAE-K 5034 (013G5034) egyenes , , , , , , , ,- 8

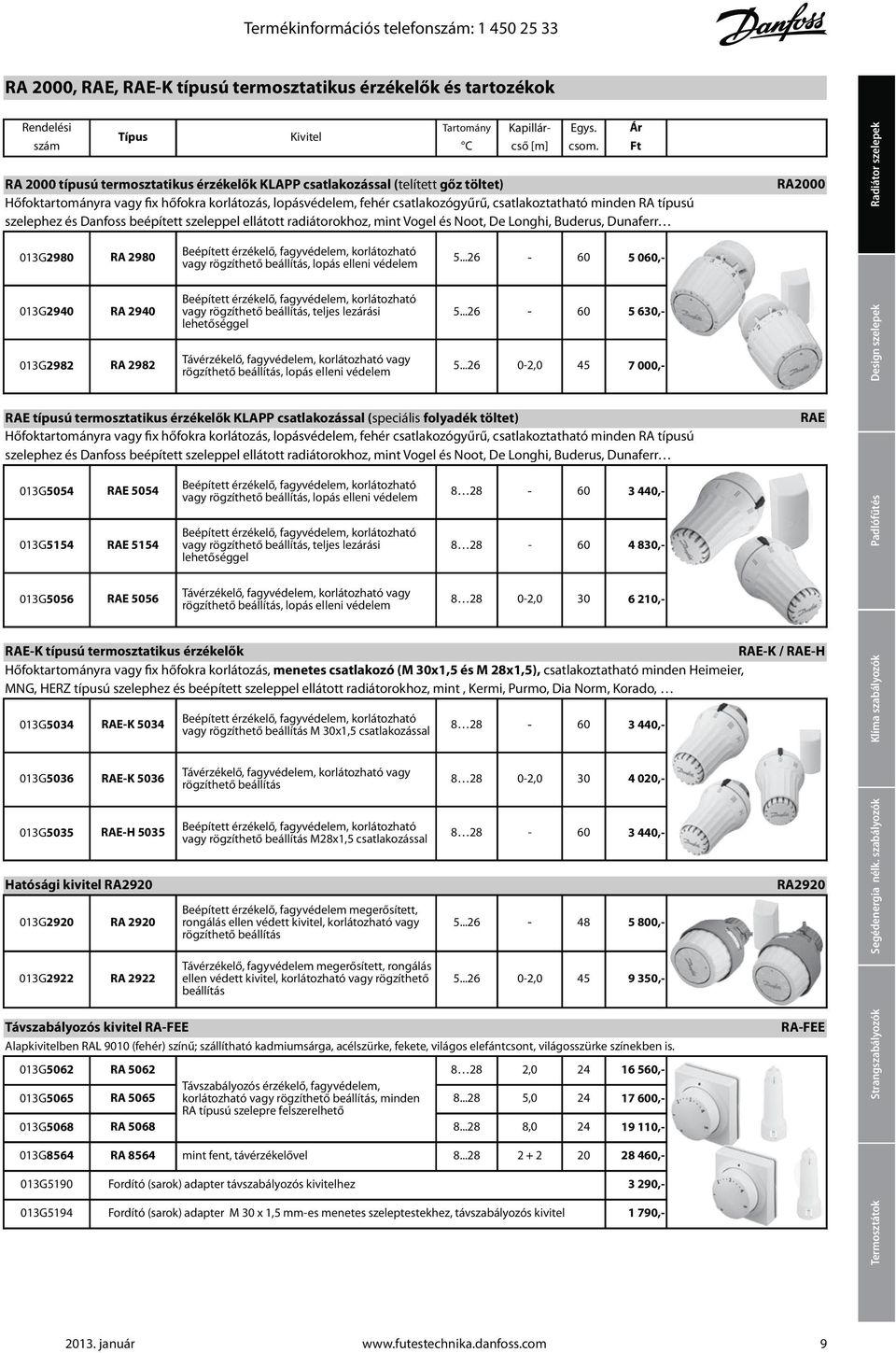

11 Termékinformációs telefonszám: RA 2000, RAE, RAE-K típusú termosztatikus érzékelők és tartozékok Tartomány Kapillár- Egys. Ár Típus Kivitel szám C cső [m] csom. Ft RA 2000 típusú termosztatikus érzékelők KLAPP csatlakozással (telített gőz töltet) Hőfoktartományra vagy fix hőfokra korlátozás, lopásvédelem, fehér csatlakozógyűrű, csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz, mint Vogel és Noot, De Longhi, Buderus, Dunaferr 013G G G2982 RA 2980 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, lopás elleni védelem Beépített érzékelő, fagyvédelem, korlátozható RA 2940 vagy rögzíthető beállítás, teljes lezárási lehetőséggel RA 2982 Távérzékelő, fagyvédelem, korlátozható vagy ,0 45 rögzíthető beállítás, lopás elleni védelem RAE típusú termosztatikus érzékelők KLAPP csatlakozással (speciális folyadék töltet) Hőfoktartományra vagy fix hőfokra korlátozás, lopásvédelem, fehér csatlakozógyűrű, csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz, mint Vogel és Noot, De Longhi, Buderus, Dunaferr 013G G G5056 RAE 5054 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, lopás elleni védelem Beépített érzékelő, fagyvédelem, korlátozható RAE 5154 vagy rögzíthető beállítás, teljes lezárási lehetőséggel RAE 5056 Távérzékelő, fagyvédelem, korlátozható vagy ,0 30 rögzíthető beállítás, lopás elleni védelem RA2000 RAE-K típusú termosztatikus érzékelők RAE-K / RAE-H Hőfoktartományra vagy fix hőfokra korlátozás, menetes csatlakozó (M 30x1,5 és M 28x1,5), csatlakoztatható minden Heimeier, MNG, HERZ típusú szelephez és beépített szeleppel ellátott radiátorokhoz, mint, Kermi, Purmo, Dia Norm, Korado, 013G G G5035 Hatósági kivitel RA G G2922 RAE-K 5034 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás M 30x1,5 csatlakozással RAE-K 5036 Távérzékelő, fagyvédelem, korlátozható vagy ,0 30 rögzíthető beállítás RAE-H 5035 Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás M28x1,5 csatlakozással Beépített érzékelő, fagyvédelem megerősített, RA 2920 rongálás ellen védett kivitel, korlátozható vagy rögzíthető beállítás Távérzékelő, fagyvédelem megerősített, rongálás RA 2922 ellen védett kivitel, korlátozható vagy rögzíthető ,0 45 beállítás Távszabályozós kivitel RA-FEE Alapkivitelben RAL 9010 (fehér) színű; szállítható kadmiumsárga, acélszürke, fekete, világos elefántcsont, világosszürke színekben is. 013G5062 RA , ,- Távszabályozós érzékelő, fagyvédelem, 013G5065 RA 5065 korlátozható vagy rögzíthető beállítás, minden , ,- RA típusú szelepre felszerelhető 013G5068 RA , ,- 013G8564 RA 8564 mint fent, távérzékelővel ,- 013G G5194 Fordító (sarok) adapter távszabályozós kivitelhez Fordító (sarok) adapter M 30 x 1,5 mm-es menetes szeleptestekhez, távszabályozós kivitel 5 060, , , , , , , , , , , , ,- RAE RA2920 RA-FEE Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés Design szelepek Radiátor szelepek 9

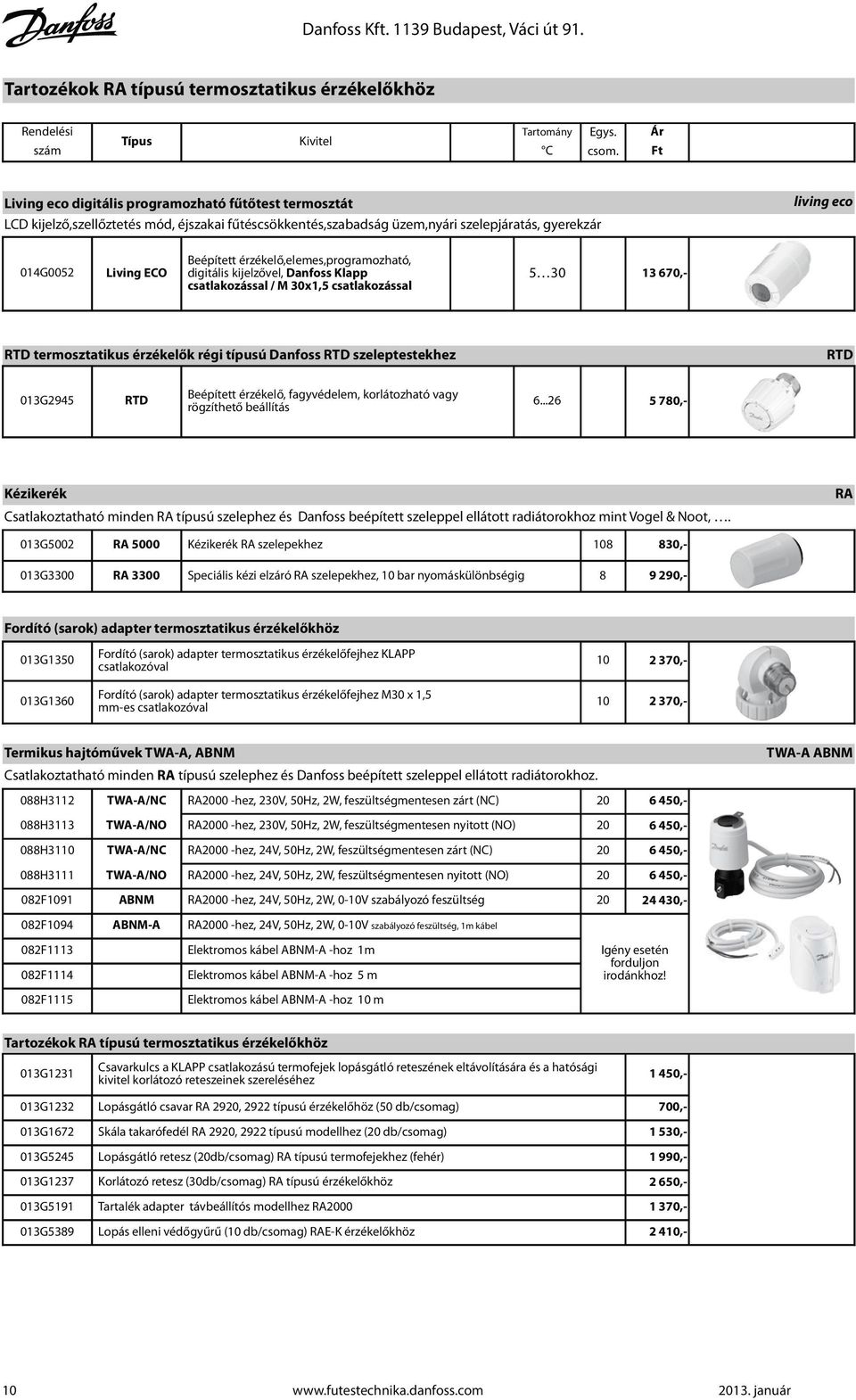

12 Danfoss Kft Budapest, Váci út 91. Tartozékok RA típusú termosztatikus érzékelőkhöz Tartomány Egys. Ár Típus Kivitel szám C csom. Ft Living eco digitális programozható fűtőtest termosztát LCD kijelző,szellőztetés mód, éjszakai fűtéscsökkentés,szabadság üzem,nyári szelepjáratás, gyerekzár living eco Beépített érzékelő,elemes,programozható, 014G0052 Living ECO digitális kijelzővel, Danfoss Klapp 5 30 csatlakozással / M 30x1,5 csatlakozással ,- RTD termosztatikus érzékelők régi típusú Danfoss RTD szeleptestekhez RTD 013G2945 RTD Beépített érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás 5 780,- Kézikerék Csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz mint Vogel & Noot,. RA 013G5002 RA 5000 Kézikerék RA szelepekhez ,- 013G3300 RA 3300 Speciális kézi elzáró RA szelepekhez, 10 bar nyomáskülönbségig ,- Fordító (sarok) adapter termosztatikus érzékelőkhöz 013G1350 Fordító (sarok) adapter termosztatikus érzékelőfejhez KLAPP csatlakozóval G1360 Fordító (sarok) adapter termosztatikus érzékelőfejhez M30 x 1,5 mm-es csatlakozóval , ,- Termikus hajtóművek TWA-A, ABNM Csatlakoztatható minden RA típusú szelephez és Danfoss beépített szeleppel ellátott radiátorokhoz. 088H3112 TWA-A/NC RA2000 -hez, 230V, 50Hz, 2W, feszültségmentesen zárt (NC) ,- 088H3113 TWA-A/NO RA2000 -hez, 230V, 50Hz, 2W, feszültségmentesen nyitott (NO) ,- 088H3110 TWA-A/NC RA2000 -hez, 24V, 50Hz, 2W, feszültségmentesen zárt (NC) ,- 088H3111 TWA-A/NO RA2000 -hez, 24V, 50Hz, 2W, feszültségmentesen nyitott (NO) ,- 082F1091 ABNM RA2000 -hez, 24V, 50Hz, 2W, 0-10V szabályozó feszültség ,- 082F1094 ABNM-A RA2000 -hez, 24V, 50Hz, 2W, 0-10V szabályozó feszültség, 1m kábel 082F1113 Elektromos kábel ABNM-A -hoz 1m Igény esetén forduljon 082F1114 Elektromos kábel ABNM-A -hoz 5 m irodánkhoz! 082F1115 Elektromos kábel ABNM-A -hoz 10 m TWA-A ABNM Tartozékok RA típusú termosztatikus érzékelőkhöz 013G1231 Csavarkulcs a KLAPP csatlakozású termofejek lopásgátló reteszének eltávolítására és a hatósági kivitel korlátozó reteszeinek szereléséhez 1 450,- 013G1232 Lopásgátló csavar RA 2920, 2922 típusú érzékelőhöz (50 db/csomag) 700,- 013G G G G G5389 Skála takarófedél RA 2920, 2922 típusú modellhez (20 db/csomag) 1 530,- Lopásgátló retesz (20db/csomag) RA típusú termofejekhez (fehér) 1 990,- Korlátozó retesz (30db/csomag) RA típusú érzékelőkhöz 2 650,- Tartalék adapter távbeállítós modellhez RA ,- Lopás elleni védőgyűrű (10 db/csomag) RAE-K érzékelőkhöz 2 410,- 10

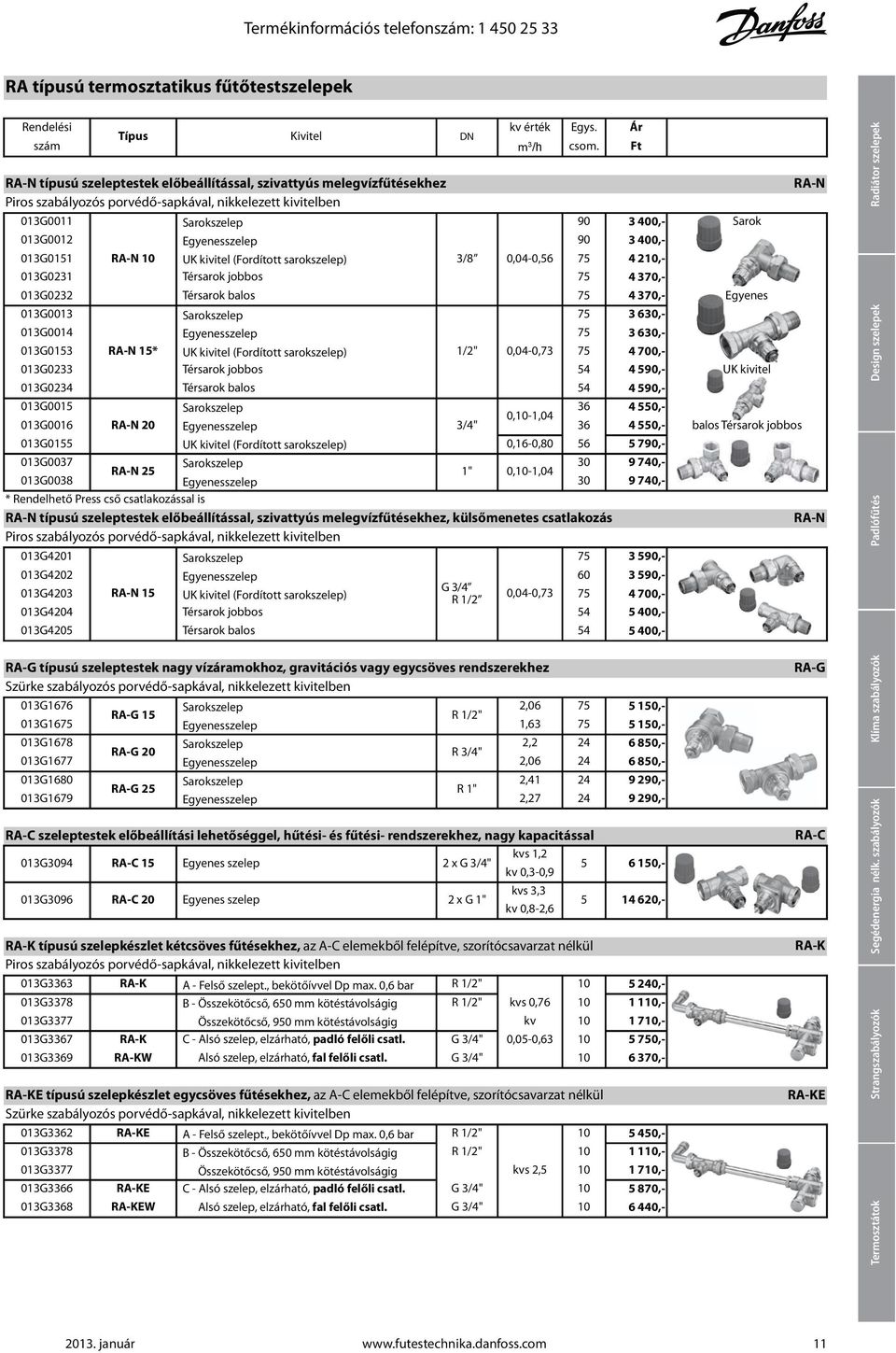

13 Termékinformációs telefonszám: RA típusú termosztatikus fűtőtestszelepek kv érték Egys. Ár Típus Kivitel DN szám m csom. Ft RA-N típusú szeleptestek előbeállítással, szivattyús melegvízfűtésekhez RA-N Piros szabályozós porvédő-sapkával, nikkelezett kivitelben 013G0011 Sarokszelep ,- Sarok 013G0012 Egyenesszelep ,- 013G0151 RA-N 10 UK kivitel (Fordított sarokszelep) 3/8 0,04-0, ,- 013G0231 Térsarok jobbos ,- 013G0232 Térsarok balos ,- Egyenes 013G0013 Sarokszelep ,- 013G0014 Egyenesszelep ,- 013G0153 RA-N 15* UK kivitel (Fordított sarokszelep) 1/2" 0,04-0, ,- 013G0233 Térsarok jobbos ,- UK kivitel 013G0234 Térsarok balos ,- 013G0015 Sarokszelep ,- 0,10-1,04 013G0016 RA-N 20 Egyenesszelep 3/4" ,- balos Térsarok jobbos 013G0155 UK kivitel (Fordított sarokszelep) 0,16-0, ,- 013G0037 Sarokszelep ,- RA-N 25 1" 0,10-1,04 013G0038 Egyenesszelep ,- * Rendelhető Press cső csatlakozással is RA-N típusú szeleptestek előbeállítással, szivattyús melegvízfűtésekhez, külsőmenetes csatlakozás RA-N Piros szabályozós porvédő-sapkával, nikkelezett kivitelben 013G4201 Sarokszelep ,- 013G4202 Egyenesszelep ,- 013G4203 RA-N 15 G 3/4 UK kivitel (Fordított sarokszelep) 0,04-0,73 R 1/ ,- 013G4204 Térsarok jobbos ,- 013G4205 Térsarok balos ,- RA-G típusú szeleptestek nagy vízáramokhoz, gravitációs vagy egycsöves rendszerekhez RA-G Szürke szabályozós porvédő-sapkával, nikkelezett kivitelben 013G1676 Sarokszelep 2, ,- RA-G 15 R 1/2" 013G1675 Egyenesszelep 1, ,- 013G1678 Sarokszelep 2, ,- RA-G 20 R 3/4" 013G1677 Egyenesszelep 2, ,- 013G1680 Sarokszelep 2, ,- RA-G 25 R 1" 013G1679 Egyenesszelep 2, ,- RA-C szeleptestek előbeállítási lehetőséggel, hűtési- és fűtési- rendszerekhez, nagy kapacitással RA-C 013G3094 RA-C 15 Egyenes szelep 2 x G 3/4" kvs 1,2 kv 0,3-0, ,- 013G3096 RA-C 20 Egyenes szelep 2 x G 1" kvs 3,3 kv 0,8-2, ,- RA-K típusú szelepkészlet kétcsöves fűtésekhez, az A-C elemekből felépítve, szorítócsavarzat nélkül RA-K Piros szabályozós porvédő-sapkával, nikkelezett kivitelben 013G3363 RA-K A - Felső szelept., bekötőívvel Dp max. 0,6 bar R 1/2" ,- 013G3378 B - Összekötőcső, 650 mm kötéstávolságig R 1/2" kvs 0, ,- 013G3377 Összekötőcső, 950 mm kötéstávolságig kv ,- 013G3367 RA-K C - Alsó szelep, elzárható, padló felőli csatl. G 3/4" 0,05-0, ,- 013G3369 RA-KW Alsó szelep, elzárható, fal felőli csatl. G 3/4" ,- RA-KE típusú szelepkészlet egycsöves fűtésekhez, az A-C elemekből felépítve, szorítócsavarzat nélkül RA-KE Szürke szabályozós porvédő-sapkával, nikkelezett kivitelben 013G3362 RA-KE A - Felső szelept., bekötőívvel Dp max. 0,6 bar R 1/2" ,- 013G3378 B - Összekötőcső, 650 mm kötéstávolságig R 1/2" ,- 013G3377 Összekötőcső, 950 mm kötéstávolságig kvs 2, ,- 013G3366 RA-KE C - Alsó szelep, elzárható, padló felőli csatl. G 3/4" ,- 013G3368 RA-KEW Alsó szelep, elzárható, fal felőli csatl. G 3/4" ,- Radiátor szelepek Design szelepek Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés 11

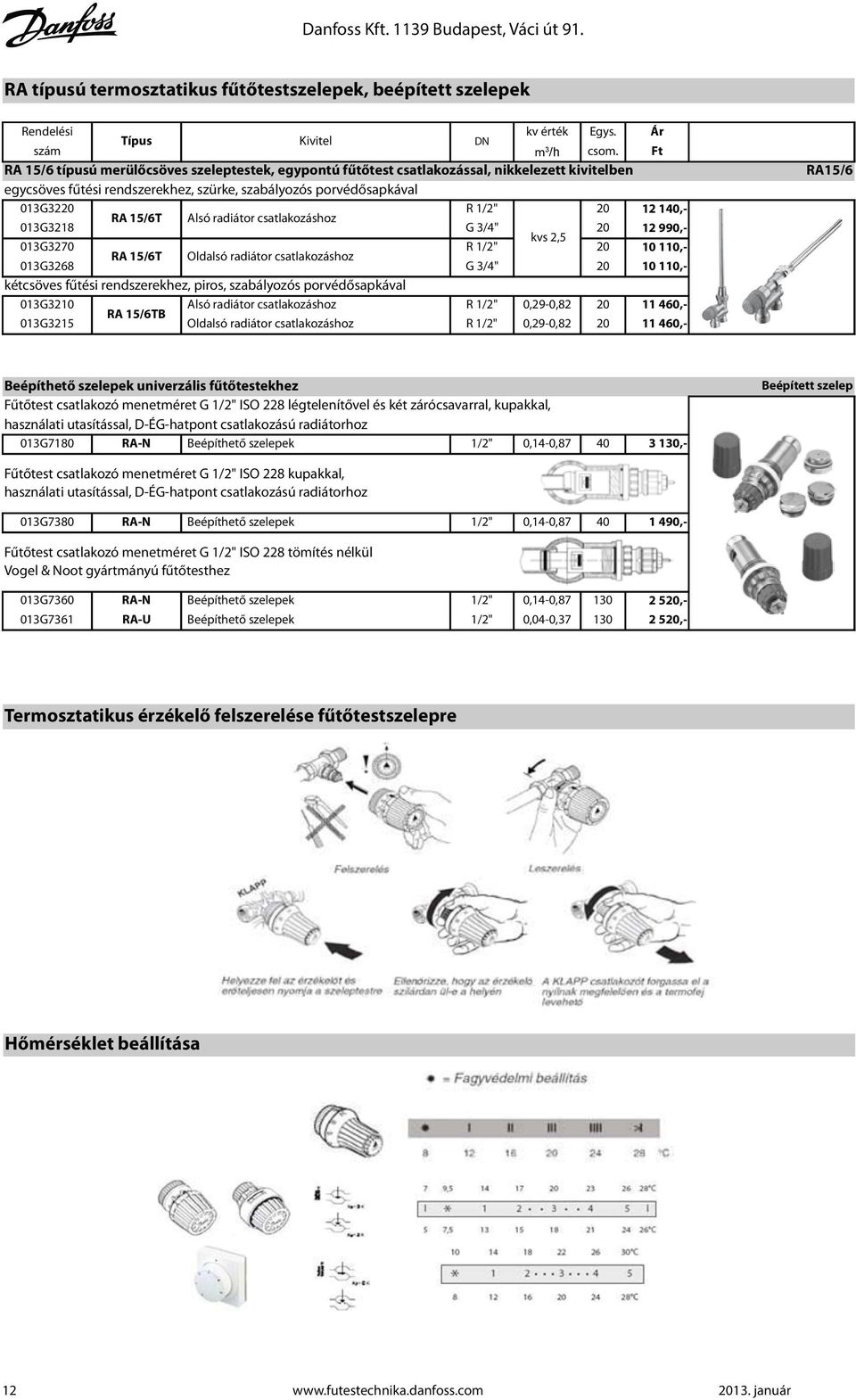

14 Danfoss Kft Budapest, Váci út 91. RA típusú termosztatikus fűtőtestszelepek, beépített szelepek kv érték Egys. Típus Kivitel DN szám m csom. RA 15/6 típusú merülőcsöves szeleptestek, egypontú fűtőtest csatlakozással, nikkelezett kivitelben egycsöves fűtési rendszerekhez, szürke, szabályozós porvédősapkával 013G3220 R 1/2" 20 RA 15/6T Alsó radiátor csatlakozáshoz 013G3218 G 3/4" 20 kvs 2,5 013G3270 R 1/2" 20 RA 15/6T Oldalsó radiátor csatlakozáshoz 013G3268 G 3/4" 20 kétcsöves fűtési rendszerekhez, piros, szabályozós porvédősapkával 013G3210 Alsó radiátor csatlakozáshoz R 1/2" 0,29-0,82 20 RA 15/6TB 013G3215 Oldalsó radiátor csatlakozáshoz R 1/2" 0,29-0,82 20 Ár Ft , , , , , ,- RA15/6 Beépíthető szelepek univerzális fűtőtestekhez Fűtőtest csatlakozó menetméret G 1/2" ISO 228 légtelenítővel és két zárócsavarral, kupakkal, használati utasítással, D-ÉG-hatpont csatlakozású radiátorhoz 013G7180 RA-N Beépíthető szelepek 1/2" 0,14-0,87 40 Fűtőtest csatlakozó menetméret G 1/2" ISO 228 kupakkal, használati utasítással, D-ÉG-hatpont csatlakozású radiátorhoz 013G7380 RA-N Beépíthető szelepek 1/2" 0,14-0,87 40 Fűtőtest csatlakozó menetméret G 1/2" ISO 228 tömítés nélkül Vogel & Noot gyártmányú fűtőtesthez 013G7360 RA-N Beépíthető szelepek 1/2" 0,14-0, G7361 RA-U Beépíthető szelepek 1/2" 0,04-0, , , , ,- Beépített szelep Termosztatikus érzékelő felszerelése fűtőtestszelepre Hőmérséklet beállítása 12

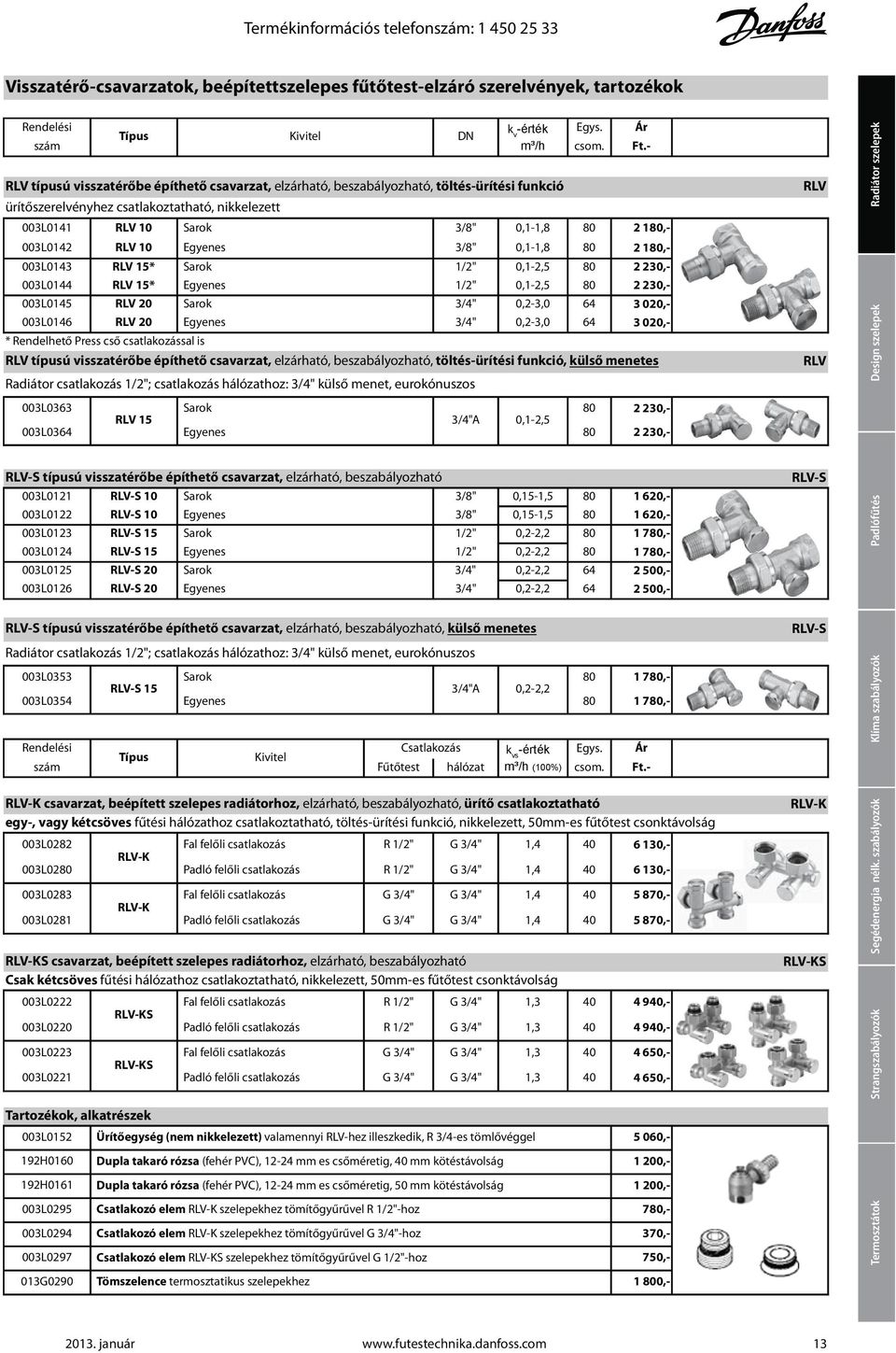

15 Termékinformációs telefonszám: Visszatérő-csavarzatok, beépítettszelepes fűtőtest-elzáró szerelvények, tartozékok szám Típus Kivitel DN k RLV típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, töltés-ürítési funkció ürítőszerelvényhez csatlakoztatható, nikkelezett 003L0141 RLV 10 Sarok 3/8" 0,1-1, ,- 003L0142 RLV 10 Egyenes 3/8" 0,1-1, ,- 003L0143 RLV 15* Sarok 1/2" 0,1-2, ,- 003L0144 RLV 15* Egyenes 1/2" 0,1-2, ,- 003L0145 RLV 20 Sarok 3/4" 0,2-3, ,- 003L0146 RLV 20 Egyenes 3/4" 0,2-3, ,- * Rendelhető Press cső csatlakozással is RLV típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, töltés-ürítési funkció, külső menetes Radiátor csatlakozás 1/2"; csatlakozás hálózathoz: 3/4" külső menet, eurokónuszos 003L0363 Sarok ,- RLV 15 3/4"A 0,1-2,5 003L0364 Egyenes ,- RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható 003L0121 RLV-S 10 Sarok 3/8" 0,15-1, L0122 RLV-S 10 Egyenes 3/8" 0,15-1, L0123 RLV-S 15 Sarok 1/2" 0,2-2, L0124 RLV-S 15 Egyenes 1/2" 0,2-2, L0125 RLV-S 20 Sarok 3/4" 0,2-2, L0126 RLV-S 20 Egyenes 3/4" 0,2-2,2 64 RLV-S típusú visszatérőbe építhető csavarzat, elzárható, beszabályozható, külső menetes Radiátor csatlakozás 1/2"; csatlakozás hálózathoz: 3/4" külső menet, eurokónuszos 003L0353 Sarok 80 RLV-S 15 3/4"A 0,2-2,2 003L0354 Egyenes 80 Csatlakozás k Ár Típus Kivitel Egys. szám Fűtőtest hálózat csom. Ft.- RLV-K csavarzat, beépített szelepes radiátorhoz, elzárható, beszabályozható, ürítő csatlakoztatható egy-, vagy kétcsöves fűtési hálózathoz csatlakoztatható, töltés-ürítési funkció, nikkelezett, 50mm-es fűtőtest csonktávolság 003L0282 Fal felőli csatlakozás R 1/2" G 3/4" 1, ,- RLV-K 003L0280 Padló felőli csatlakozás R 1/2" G 3/4" 1, ,- 003L0283 Fal felőli csatlakozás G 3/4" G 3/4" 1, ,- RLV-K 003L0281 Padló felőli csatlakozás G 3/4" G 3/4" 1, ,- RLV-KS csavarzat, beépített szelepes radiátorhoz, elzárható, beszabályozható Csak kétcsöves fűtési hálózathoz csatlakoztatható, nikkelezett, 50mm-es fűtőtest csonktávolság 003L0222 Fal felőli csatlakozás R 1/2" G 3/4" 1,3 40 RLV-KS 003L0220 Padló felőli csatlakozás R 1/2" G 3/4" 1, L0223 Fal felőli csatlakozás G 3/4" G 3/4" 1,3 40 RLV-KS 003L0221 Padló felőli csatlakozás G 3/4" G 3/4" 1,3 40 Egys. csom. Tartozékok, alkatrészek 003L H H L0295 Ürítőegység (nem nikkelezett) valamennyi RLV-hez illeszkedik, R 3/4-es tömlővéggel Dupla takaró rózsa (fehér PVC), mm es csőméretig, 40 mm kötéstávolság Dupla takaró rózsa (fehér PVC), mm es csőméretig, 50 mm kötéstávolság Csatlakozó elem RLV-K szelepekhez tömítőgyűrűvel R 1/2"-hoz 5 060, , ,- 780,- 003L0294 Csatlakozó elem RLV-K szelepekhez tömítőgyűrűvel G 3/4"-hoz 370,- 003L0297 Csatlakozó elem RLV-KS szelepekhez tömítőgyűrűvel G 1/2"-hoz 750,- 013G0290 Tömszelence termosztatikus szelepekhez 1 800,- Ár Ft , , , , , , , , , , , ,- RLV RLV RLV-S RLV-S RLV-K RLV-KS Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés Design szelepek Radiátor szelepek 13

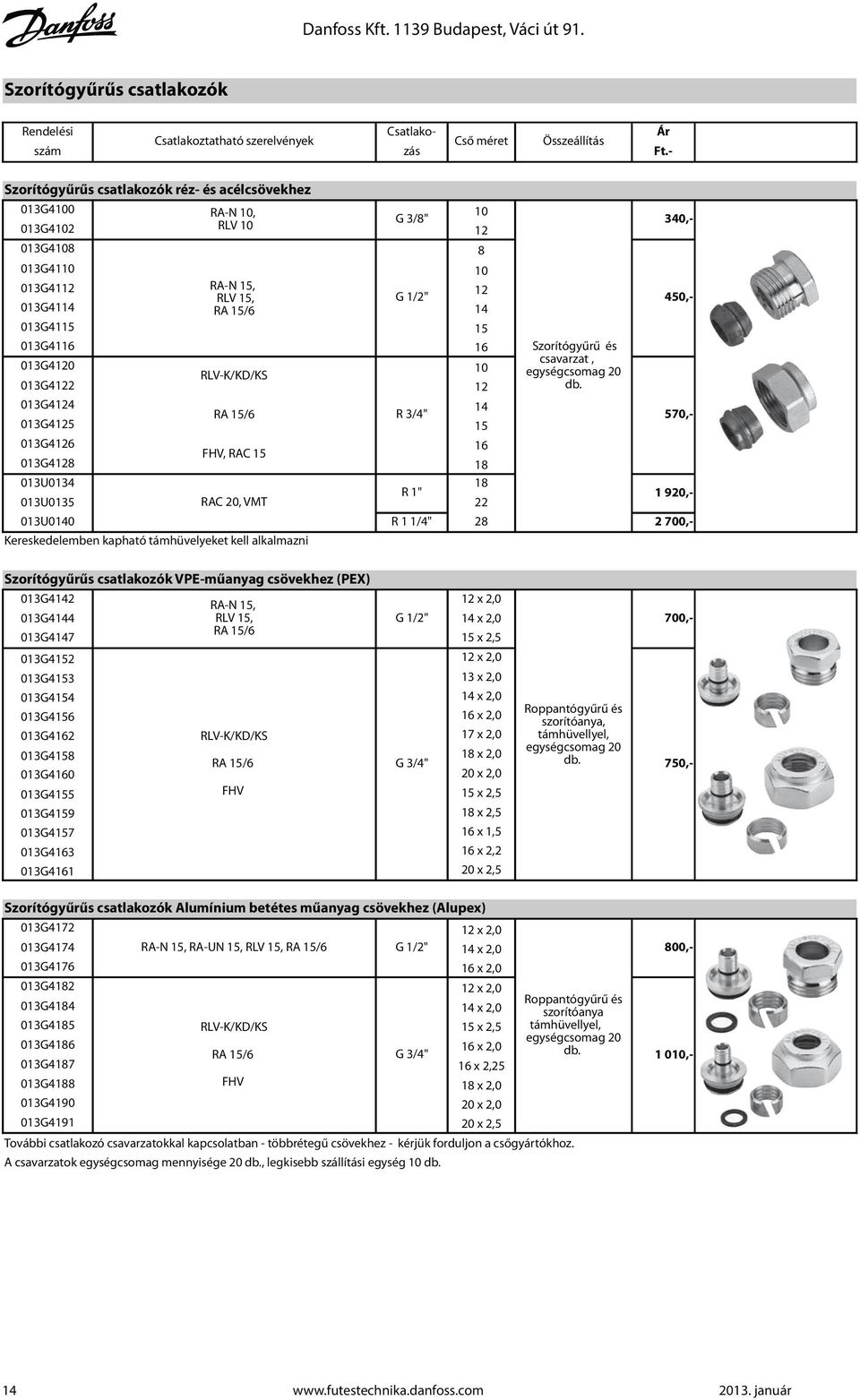

16 Danfoss Kft Budapest, Váci út 91. Szorítógyűrűs csatlakozók Szorítógyűrűs csatlakozók réz- és acélcsövekhez 013G4100 RA-N 10, 10 G 3/8" 013G4102 RLV G G G4112 RA-N 15, 12 RLV 15, G 1/2" 013G4114 RA 15/ G G G RLV-K/KD/KS 013G G RA 15/6 R 3/4" 013G G FHV, RAC G U R 1" 013U0135 RAC 20, VMT U0140 R 1 1/4" 28 Kereskedelemben kapható támhüvelyeket kell alkalmazni Szorítógyűrű és c savar zat, egységcsomag 20 db. Szorítógyűrűs csatlakozók VPE-műanyag csövekhez (PEX) 013G G4144 RA-N 15, RLV 15, G 1/2" 12 x 2,0 14 x 2,0 013G4147 RA 15/6 15 x 2,5 013G x 2,0 013G x 2,0 013G x 2,0 013G x 2,0 013G4162 RLV-K/KD/KS 17 x 2,0 013G x 2,0 RA 15/6 G 3/4" 013G x 2,0 013G4155 FHV 15 x 2,5 013G x 2,5 013G x 1,5 013G x 2,2 013G x 2,5 Roppantógyűrű és szorítóanya, támhüvellyel, egységcsomag 20 db. Szorítógyűrűs csatlakozók Alumínium betétes műanyag csövekhez (Alupex) 013G G4174 RA-N 15, RA-UN 15, RLV 15, RA 15/6 G 1/2" 12 x 2,0 14 x 2,0 013G x 2,0 013G x 2,0 013G x 2,0 013G4185 RLV-K/KD/KS 15 x 2,5 013G x 2,0 RA 15/6 G 3/4" 013G x 2,25 013G4188 FHV 18 x 2,0 013G x 2,0 013G x 2,5 További csatlakozó csavarzatokkal kapcsolatban - többrétegű csövekhez - kérjük forduljon a csőgyártókhoz. A csavarzatok egységcsomag mennyisége 20 db., legkisebb szállítási egység 10 db. Csatlako- Ár Csatlakoztatható szerelvények Cső méret Összeállítás szám zás Ft.- 340,- 450,- 570, , ,- 700,- 750,- 800,- Roppantógyűrű és szorítóanya támhüvellyel, egységcsomag 20 db ,- 14

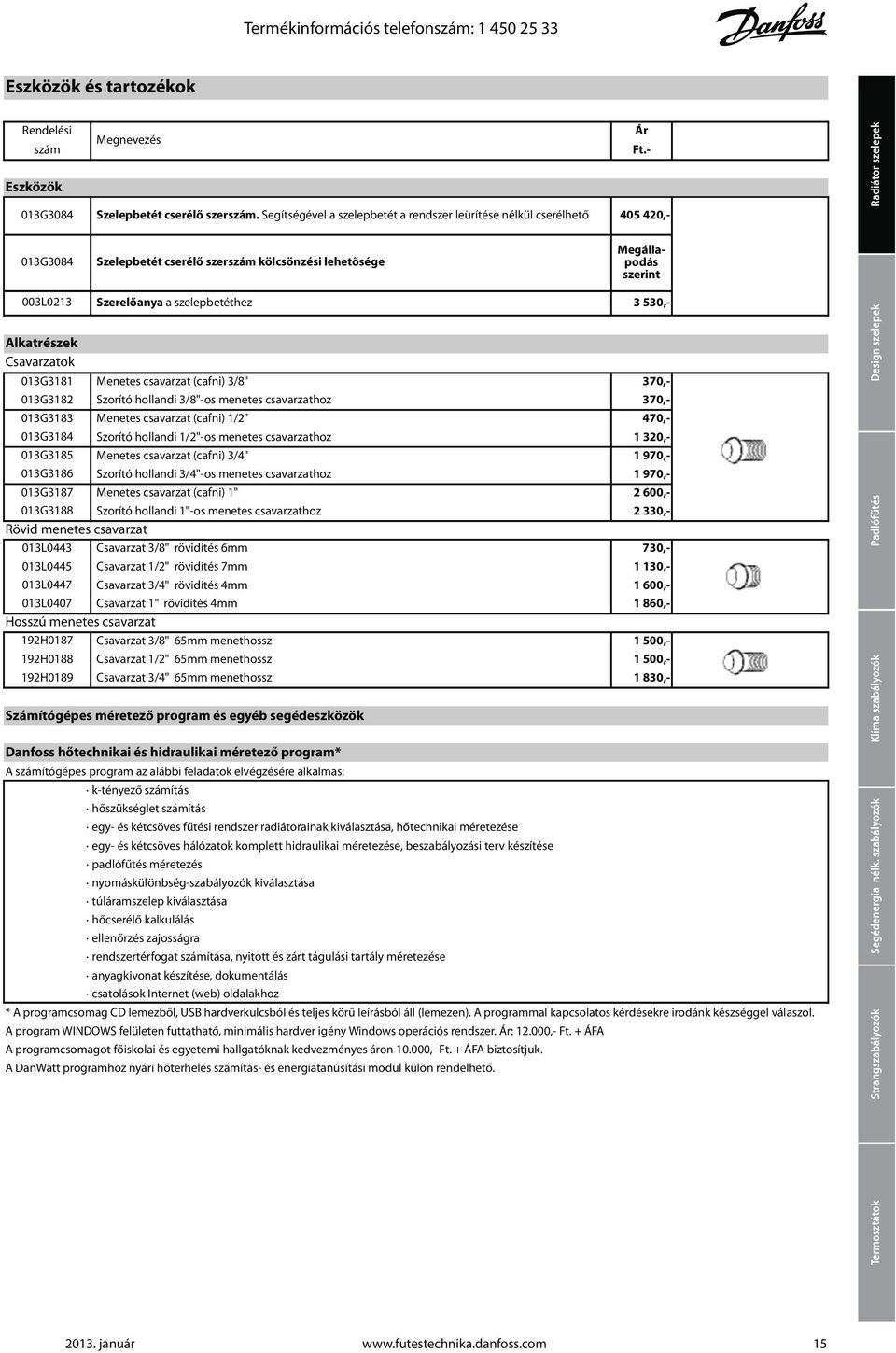

17 Termékinformációs telefonszám: Eszközök és tartozékok szám Eszközök 013G G L0213 Alkatrészek Csavarzatok Megnevezés Szelepbetét cserélő szerszám kölcsönzési lehetősége 013G3181 Menetes csavarzat (cafni) 3/8" 370,- 013G3182 Szorító hollandi 3/8"-os menetes csavarzathoz 370,- 013G3183 Menetes csavarzat (cafni) 1/2" 470,- 013G G G G G3188 Szorító hollandi 1/2"-os menetes csavarzathoz Menetes csavarzat (cafni) 3/4" Szorító hollandi 3/4"-os menetes csavarzathoz Menetes csavarzat (cafni) 1" Szorító hollandi 1"-os menetes csavarzathoz 1 320, , , , ,- Rövid menetes csavarzat 013L0443 Csavarzat 3/8" rövidítés 6mm 730,- 013L L L0407 Csavarzat 1/2" rövidítés 7mm Csavarzat 3/4" rövidítés 4mm Csavarzat 1" rövidítés 4mm 1 130, , ,- Hosszú menetes csavarzat 192H H H0189 Csavarzat 3/8" 65mm menethossz Csavarzat 1/2" 65mm menethossz Csavarzat 3/4" 65mm menethossz 1 500, , ,- Számítógépes méretező program és egyéb segédeszközök Danfoss hőtechnikai és hidraulikai méretező program* A számítógépes program az alábbi feladatok elvégzésére alkalmas: k-tényező számítás hőszükséglet számítás egy- és kétcsöves fűtési rendszer radiátorainak kiválasztása, hőtechnikai méretezése egy- és kétcsöves hálózatok komplett hidraulikai méretezése, beszabályozási terv készítése padlófűtés méretezés nyomáskülönbség-szabályozók kiválasztása túláramszelep kiválasztása hőcserélő kalkulálás ellenőrzés zajosságra rendszertérfogat számítása, nyitott és zárt tágulási tartály méretezése anyagkivonat készítése, dokumentálás csatolások Internet (web) oldalakhoz * A programcsomag CD lemezből, USB hardverkulcsból és teljes körű leírásból áll (lemezen). A programmal kapcsolatos kérdésekre irodánk készséggel válaszol. A program WINDOWS felületen futtatható, minimális hardver igény Windows operációs rendszer. Ár: ,- Ft. + ÁFA A programcsomagot főiskolai és egyetemi hallgatóknak kedvezményes áron ,- Ft. + ÁFA biztosítjuk. A DanWatt programhoz nyári hőterhelés számítás- és energiatanúsítási modul külön rendelhető. Ár Ft.- Szelepbetét cserélő szerszám. Segítségével a szelepbetét a rendszer leürítése nélkül cserélhető ,- Megállapodás szerint Szerelőanya a szelepbetéthez 3 530,- Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés Design szelepek Radiátor szelepek 15

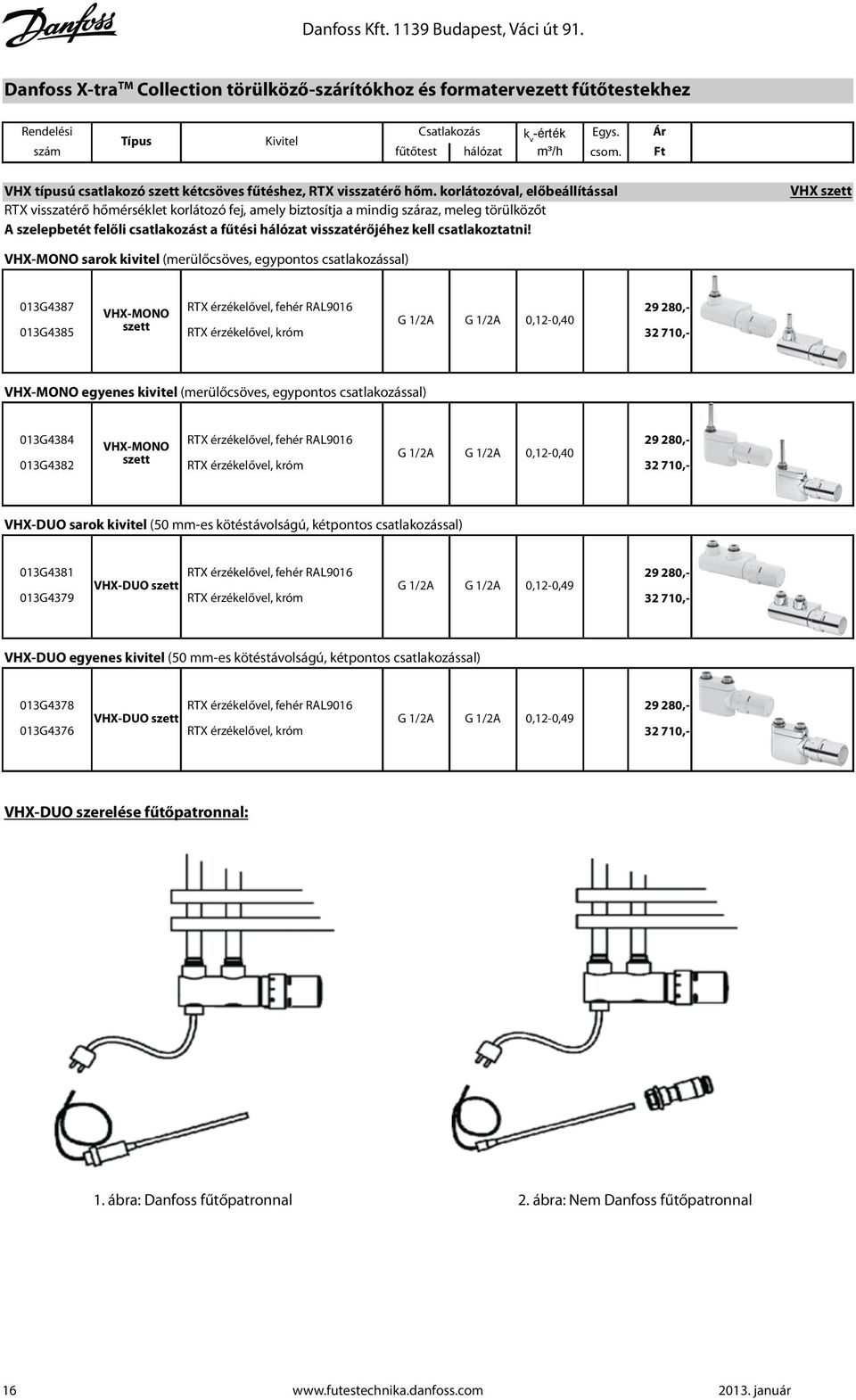

18 Danfoss Kft Budapest, Váci út 91. Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez Csatlakozás k Ár Típus Kivitel Egys. szám fűtőtest hálózat csom. Ft VHX típusú csatlakozó szett kétcsöves fűtéshez, RTX visszatérő hőm. korlátozóval, előbeállítással RTX visszatérő hőmérséklet korlátozó fej, amely biztosítja a mindig száraz, meleg törülközőt A szelepbetét felőli csatlakozást a fűtési hálózat visszatérőjéhez kell csatlakoztatni! VHX szett VHX-MONO sarok kivitel (merülőcsöves, egypontos csatlakozással) 013G G4385 VHX-MONO szett RTX érzékelővel, fehér RAL9016 RTX érzékelővel, króm G 1/2A G 1/2A 0,12-0, , ,- VHX-MONO egyenes kivitel (merülőcsöves, egypontos csatlakozással) 013G G4382 VHX-MONO szett RTX érzékelővel, fehér RAL9016 RTX érzékelővel, króm G 1/2A G 1/2A 0,12-0, , ,- VHX-DUO sarok kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással) 013G G4379 RTX érzékelővel, fehér RAL9016 VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 RTX érzékelővel, króm , ,- VHX-DUO egyenes kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással) 013G G4376 RTX érzékelővel, fehér RAL9016 VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 RTX érzékelővel, króm , ,- VHX-DUO szerelése fűtőpatronnal: 1. ábra: Danfoss fűtőpatronnal 2. ábra: Nem Danfoss fűtőpatronnal 16

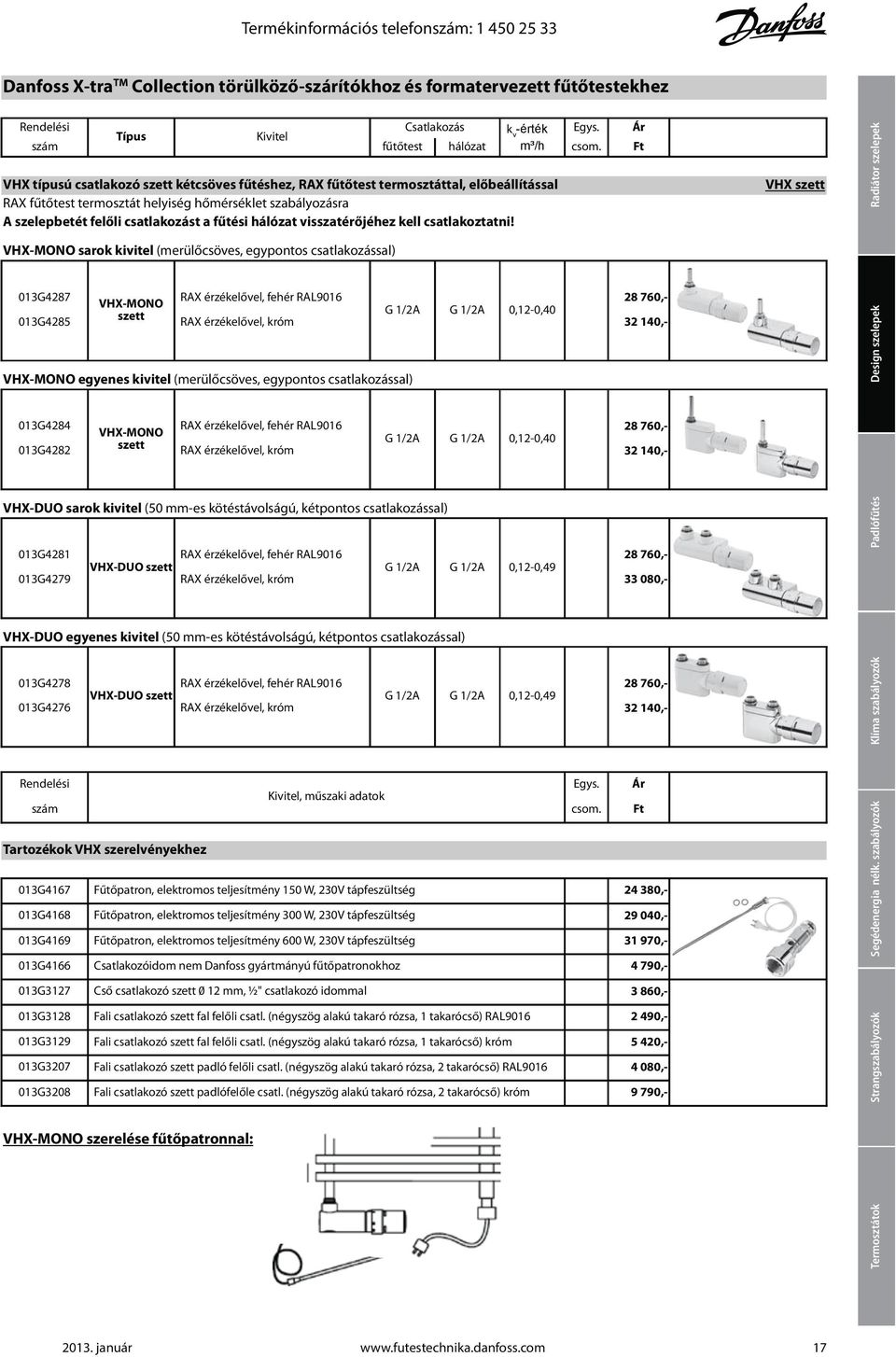

19 Termékinformációs telefonszám: Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez Csatlakozás k Ár Típus Kivitel Egys. szám fűtőtest hálózat csom. Ft VHX típusú csatlakozó szett kétcsöves fűtéshez, RAX fűtőtest termosztáttal, előbeállítással RAX fűtőtest termosztát helyiség hőmérséklet szabályozásra A szelepbetét felőli csatlakozást a fűtési hálózat visszatérőjéhez kell csatlakoztatni! VHX szett Radiátor szelepek VHX-MONO sarok kivitel (merülőcsöves, egypontos csatlakozással) 013G G G G G G G G4276 szám RAX érzékelővel, fehér RAL9016 RAX érzékelővel, króm RAX érzékelővel, fehér RAL9016 RAX érzékelővel, króm G 1/2A G 1/2A 0,12-0,40 G 1/2A G 1/2A 0,12-0,40 RAX érzékelővel, fehér RAL9016 VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 RAX érzékelővel, króm RAX érzékelővel, fehér RAL9016 VHX-DUO szett G 1/2A G 1/2A 0,12-0,49 RAX érzékelővel, króm Tartozékok VHX szerelvényekhez 013G G G G G G G G G3208 VHX-MONO szett VHX-MONO egyenes kivitel (merülőcsöves, egypontos csatlakozással) VHX-MONO szett VHX-DUO sarok kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással) VHX-DUO egyenes kivitel (50 mm-es kötéstávolságú, kétpontos csatlakozással) Kivitel, műszaki adatok Fűtőpatron, elektromos teljesítmény 150 W, 230V tápfeszültség Fűtőpatron, elektromos teljesítmény 300 W, 230V tápfeszültség Fűtőpatron, elektromos teljesítmény 600 W, 230V tápfeszültség Cső csatlakozó szett 0 12 mm, ½" csatlakozó idommal VHX-MONO szerelése fűtőpatronnal: Egys. csom , , , , , , , ,- Ár Ft , , ,- Csatlakozóidom nem Danfoss gyártmányú fűtőpatronokhoz 4 790, ,- Fali csatlakozó szett fal felőli csatl. (négyszög alakú takaró rózsa, 1 takarócső) RAL ,- Fali csatlakozó szett fal felőli csatl. (négyszög alakú takaró rózsa, 1 takarócső) króm 5 420,- Fali csatlakozó szett padló felőli csatl. (négyszög alakú takaró rózsa, 2 takarócső) RAL ,- Fali csatlakozó szett padlófelőle csatl. (négyszög alakú takaró rózsa, 2 takarócső) króm 9 790,- Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés Design szelepek 17

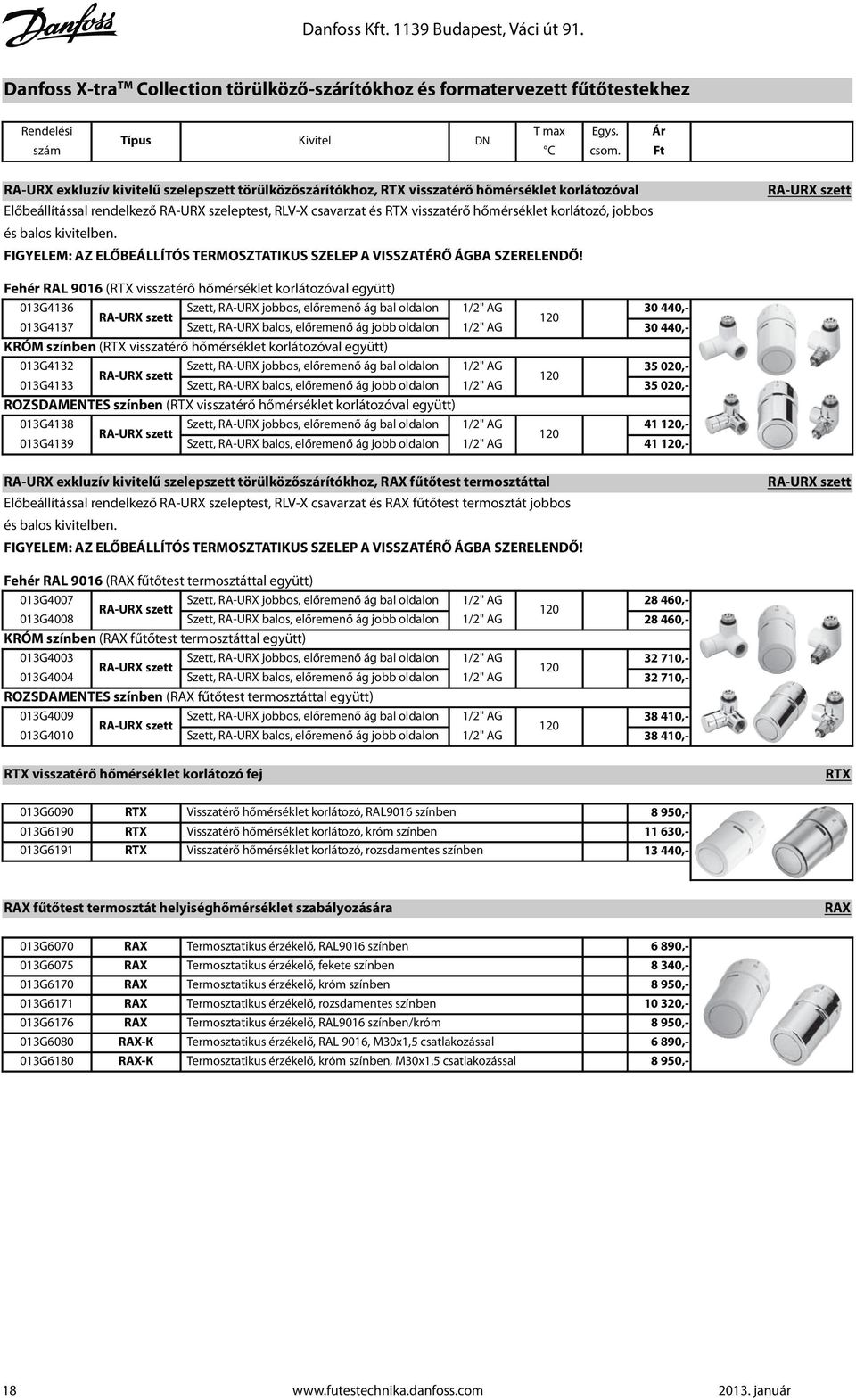

20 Danfoss Kft Budapest, Váci út 91. Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez T max Egys. Ár Típus Kivitel DN szám C csom. Ft RA-URX exkluzív kivitelű szelepszett törülközőszárítókhoz, RTX visszatérő hőmérséklet korlátozóval Előbeállítással rendelkező RA-URX szeleptest, RLV-X csavarzat és RTX visszatérő hőmérséklet korlátozó, jobbos és balos kivitelben. FIGYELEM: AZ ELŐBEÁLLÍTÓS TERMOSZTATIKUS SZELEP A VISSZATÉRŐ ÁGBA SZERELENDŐ! RA-URX szett Fehér RAL 9016 (RTX visszatérő hőmérséklet korlátozóval együtt) 013G4136 Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG RA-URX szett 013G4137 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG KRÓM színben (RTX visszatérő hőmérséklet korlátozóval együtt) 013G4132 Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG RA-URX szett 013G4133 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG ROZSDAMENTES színben (RTX visszatérő hőmérséklet korlátozóval együtt) 013G4138 Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG RA-URX szett 013G4139 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG , , , , , ,- RA-URX exkluzív kivitelű szelepszett törülközőszárítókhoz, RAX fűtőtest termosztáttal Előbeállítással rendelkező RA-URX szeleptest, RLV-X csavarzat és RAX fűtőtest termosztát jobbos és balos kivitelben. FIGYELEM: AZ ELŐBEÁLLÍTÓS TERMOSZTATIKUS SZELEP A VISSZATÉRŐ ÁGBA SZERELENDŐ! RA-URX szett Fehér RAL 9016 (RAX fűtőtest termosztáttal együtt) 013G4007 Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG RA-URX szett 013G4008 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG KRÓM színben (RAX fűtőtest termosztáttal együtt) 013G4003 Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG RA-URX szett 013G4004 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG ROZSDAMENTES színben (RAX fűtőtest termosztáttal együtt) 013G4009 Szett, RA-URX jobbos, előremenő ág bal oldalon 1/2" AG RA-URX szett 013G4010 Szett, RA-URX balos, előremenő ág jobb oldalon 1/2" AG , , , , , ,- RTX visszatérő hőmérséklet korlátozó fej RTX 013G6090 RTX Visszatérő hőmérséklet korlátozó, RAL9016 színben 013G6190 RTX Visszatérő hőmérséklet korlátozó, króm színben 013G6191 RTX Visszatérő hőmérséklet korlátozó, rozsdamentes színben 8 950, , ,- RAX fűtőtest termosztát helyiséghőmérséklet szabályozására RAX 013G G G G G G G6180 RAX RAX RAX RAX RAX RAX-K RAX-K Termosztatikus érzékelő, RAL9016 színben 6 890,- Termosztatikus érzékelő, fekete színben 8 340,- Termosztatikus érzékelő, króm színben 8 950,- Termosztatikus érzékelő, rozsdamentes színben ,- Termosztatikus érzékelő, RAL9016 színben/króm 8 950,- Termosztatikus érzékelő, RAL 9016, M30x1,5 csatlakozással 6 890,- Termosztatikus érzékelő, króm színben, M30x1,5 csatlakozással 8 950,- 18

21 Termékinformációs telefonszám: Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez T max Egys. Ár Típus Kivitel DN szám C csom. Ft RA-URX exkluzív kivitelű fűtőtest szelep előbeállítással, visszatérőbe építendő, jobb oldali kivitel Előbeállítással rendelkező RA-URX szeleptest jobbos kivitelben. FIGYELEM: AZ ELŐBEÁLLÍTÓS TERMOSZTATIKUS SZELEP A VISSZATÉRŐ ÁGBA SZERELENDŐ! Fehér RAL G4050 RA-URX Szeleptest, jobbos, előremenő ág bal oldalon 1/2" AG 120 KRÓM színben 013G4030 RA-URX Szeleptest, jobbos, előremenő ág bal oldalon 1/2" AG 120 ROZSDAMENTES színben 013G4060 RA-URX Szeleptest, jobbos, előremenő ág bal oldalon 1/2" AG 120 RA-URX exkluzív kivitelű fűtőtest szelep előbeállítással, visszatérőbe építendő, bal oldali kivitel Előbeállítással rendelkező RA-URX szeleptest balos kivitelben. FIGYELEM: AZ ELŐBEÁLLÍTÓS TERMOSZTATIKUS SZELEP A VISSZATÉRŐ ÁGBA SZERELENDŐ! Fehér RAL G4051 RA-URX Szeleptest, balos, előremenő ág jobb oldalon 1/2" AG 120 KRÓM színben 013G4031 RA-URX Szeleptest, balos, előremenő ág jobb oldalon 1/2" AG 120 ROZSDAMENTES színben 013G4061 RA-URX Szeleptest, balos, előremenő ág jobb oldalon 1/2" AG 120 RLV-X exkluzív kivitelű elzáró szelep, üríthető, előremenőbe építendő, jobb oldali kivitel Tölthető-üríthető elzáró szelep jobbos kivitelben Fehér RAL G4052 RLV-X Elzáró szelep, jobbos, előremenő ág jobb oldalon 1/2" AG 120 KRÓM színben 013G4032 RLV-X Elzáró szelep, jobbos, előremenő ág jobb oldalon 1/2" AG 120 ROZSDAMENTES színben 013G4062 RLV-X Elzáró szelep, jobbos, előremenő ág jobb oldalon 1/2" AG 120 RLV-X exkluzív kivitelű elzáró szelep, üríthető, előremenőbe építendő, bal oldali kivitel Tölthető-üríthető elzáró szelep balos kivitelben Fehér RAL G4053 RLV-X Elzáró szelep, balos, előremenő ág bal oldalon 1/2" AG 120 KRÓM színben 013G4033 RLV-X Elzáró szelep, balos, előremenő ág bal oldalon 1/2" AG 120 ROZSDAMENTES színben 013G4063 RLV-X Elzáró szelep, balos, előremenő ág bal oldalon 1/2" AG 120 Kiegészítők RA-URX és RLV-X szerelvényekhez , , , , , , , , , , , ,- 013G5002 RA 5000 Kézikerék RA szelepekhez (RAL 9010) ,- 013G L G G G G5742 Kézikerék RA termosztatikus fűtőtest szelepekhez (sárgaréz) Ürítőegység (nem nikkelezett) R 3/4-es tömlővéggel Cső csatlakozó szett 0 12 mm, ½" csatlakozó idommal Fali csatlakozó szett (2 db kör alakú takaró rózsa, 1 takarócső) RAL9016 Fali csatlakozó szett (2 db kör alakú takaró rózsa, 1 takarócső) króm Tömszelence RTX érzékelős VHX és RA-URX szelephez 9 290, , , , , ,- RA-URX RA-URX RLV-X RLV-X Radiátor szelepek Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés Design szelepek 19

22 Danfoss Kft Budapest, Váci út 91. Danfoss X-tra TM Collection törülköző-szárítókhoz és formatervezett fűtőtestekhez Csatlakozás k Ár Típus Kivitel Egys. szám fűtőtest hálózat csom. Ft Exkluzív megjelenésű VHS szett, fűtőtest csavarzat beépített szeleppel, burkolattal, termofejjel Előbeállítással rendelkező VHS-U szeleptest, RAS-D érzékelő, burkolat, zárási, töltési ürítési lehetőséggel, 50 mm-es fűtőtest csonktávolsághoz Fehér, RAL 9010, szögletes burkolattal és termosztatikus érzékelővel 013G4754 Sarok 1/2" AG 3/4" AG 0,02-0, ,- VHS szett 013G4753 Egyenes 1/2" AG 3/4" AG 0,02-0, ,- Fehér, RAL 9016, szögletes burkolattal és termosztatikus érzékelővel 013G4773 Sarok 1/2" AG 3/4" AG 0,02-0, ,- VHS szett 013G4776 Egyenes 1/2" AG 3/4" AG 0,02-0, ,- Króm színben, szögletes burkolattal és termosztatikus érzékelővel 013G4777 Sarok 1/2" AG 3/4" AG 0,02-0, ,- VHS szett 013G4752 Egyenes 1/2" AG 3/4" AG 0,02-0, ,- VHS szett VHS-UN típusú csatlakozó szerelvény, kétcsöves fűtéshez, előbeállítással, ürítő szerelvénnyel nikkelezett kivitelben, szabályozós porvédő-sapkával, 50 mm-es fűtőtest csonktávolsághoz 013G4741 Fal felőli csatlakozás R 1/2" G 3/4" 0,02-0,48 24 VHS-UN G4742 Padló felőli csatlakozás R 1/2" G 3/4" 0,02-0, G4743 Fal felőli csatlakozás G 3/4" G 3/4" 0,02-0,48 24 VHS-UN G4744 Padló felőli csatlakozás G 3/4" G 3/4" 0,02-0, , , , ,- VHS Kiegészítők VHS egy- és kétcsöves fűtőtest csavarzathoz Páraálló anyag, törülköző szárítós fűtőtestekhez 013G4671 Műanyag burkolat (szögletes) VHS-fal felőli csatl. szelepekhez szín: RAL ,- 013G4673 Műanyag burkolat (szögletes) VHS-fal felőli csatl. szelepekhez szín: RAL ,- 013G4779 Műanyag burkolat (szögletes) VHS-fal felőli csatl. szelepekhez szín: króm ,- 013G4672 Műanyag burkolat (szögletes) VHS-padló felőli csatl. szelepekhez szín: RAL ,- 013G4774 Műanyag burkolat (szögletes) VHS-padló felőli csatl. szelepekhez szín: RAL ,- 013G4780 Műanyag burkolat (szögletes) VHS-padló felőli csatl. szelepekhez szín: króm ,- 013G5002 RA 5000 Kézikerék RA szelepekhez (RAL 9010) ,- 013G L L0295 Kézikerék RA termosztatikus fűtőtest szelepekhez (sárgaréz) Ürítőegység (nem nikkelezett) R 3/4-es tömlővéggel Csatlakozó elem VHS szelepekhez tömítőgyűrűvel R 1/2"-hoz 9 290, ,- 780,- 003L0294 Csatlakozó elem VHS szelepekhez tömítőgyűrűvel G 3/4"-hoz 370,- 20

23 Termékinformációs telefonszám: RA-NCX típusú term. fűtőtestsz. törülköző-szárítókhoz és formatervezett fűtőtestekhez kv érték Típus Kivitel DN szám m RA-NCX típusú szeleptestek előbeállítással, krómozott kivitelben Piros szabályozós porvédő-sapkával, krómozott kivitelben 013G4247 Sarokszelep 013G4248 Egyenesszelep RA-NCX 15 1/2" 0,04-0,73 013G4239 Térsarok jobbos 013G4240 Térsarok balos Egys. csom. Ár Ft 6 320, , , ,- RA-NCX Radiátor szelepek RLV-CX típusú visszatérőbe építhető csavarzat, elzárható, töltés-ürítési funkció, krómozott kivitelben ürítőszerelvényhez csatlakoztatható, krómozott 003L0273 RLV-CX 15 Sarok 1/2" 0,1-2, ,- 003L0274 RLV-CX 15 Egyenes 1/2" 0,1-2, ,- RAX fűtőtest termosztát helyiséghőmérséklet szabályozására 013G G G G G G G6180 RAX RAX RAX RAX RAX RAX-K RAX-K 013G5127 RAS-D RAL Beépített érzékelő, KLAPP csatlakozó, szerszám nélkül szerelhető G5126 RAS-D RAL Beépített érzékelő, KLAPP csatlakozó, szerszám nélkül szerelhető G5128 RAS-D KRÓM Beépített érzékelő, KLAPP csatlakozó, szerszám nélkül szerelhető 24 Szorítógyűrűs csatlakozók design szelepekhez Szorítógyűrűs csatlakozók réz- és acélcsövekhez, krómozott 013G4192 Termosztatikus érzékelő, RAL9016 színben 6 890,- Termosztatikus érzékelő, fekete színben 8 340,- Termosztatikus érzékelő, króm színben 8 950,- Termosztatikus érzékelő, rozsdamentes színben ,- Termosztatikus érzékelő, RAL9016 színben/króm 8 950,- Termosztatikus érzékelő, RAL 9016, M30x1,5 csatlakozással 6 890,- Termosztatikus érzékelő, króm színben, M30x1,5 csatlakozással 8 950,- RAS-D exkluzív kivitelű termosztatikus érzékelő KLAPP csatlakozóval Beépitett érzékelő, fagyvédelem, korlátozható vagy rögzíthető beállítás, minden VHS, illetve RA szeleptestre, valamint Dunaferr, Vogel und Noot, De Longhi, Buderus,. beépített szelepes fűtőtestekhez 013G VHX Set, RA-URX Set 013G4194 G 1/2" RA-URX, RLV-X, RA-NCX 15, RLV-CX G G Szorítógyűrűs csatlakozók VPE-műanyag csövekhez (PEX), krómozott 013G x 1,1 013G4199 VHX Set, RA-URX Set RA-URX, RLV-X, RA-NCX 15, RLV-CX 15 G 1/2" 15 x 2,5 013G x 2,0 Szorítógyűrűs csatlakozók Alumínium betétes műanyag csövekhez (Alupex), krómozott VHX Set, RA-URX Set 013G4200 G 1/2" RA-URX, RLV-X, RA-NCX 15, RLV-CX x 2,0 10 Szorítógyűrű és c savar zat egységcsomag 20 db. Egyéb krómozott Danfoss szorítógyűrűs csavarzatokat lásd a 14. oldalon További csatlakozó csavarzatokkal kapcsolatban - többrétegű csövekhez - kérjük forduljon a csőgyártókhoz. A csavarzatok egységcsomag mennyisége 20 db., legkisebb szállítási egység 10 db , , ,- 670, , ,- RLV-CX RAX RAS-D Termosztátok Strangszabályozók Segédenergia nélk. szabályozók Klíma szabályozók Padlófűtés Design szelepek 21

24 Danfoss Kft Budapest, Váci út 91. Segédenergia nélküli padlófűtés-szabályozás, temperálás, tartozékok, alkatrészek K Egys. Ár szám Típus Kivitel Csatlakozás m csom Ft.- FHV Falba szerelt segédenergia nélkül működő zónaszabályozók fal- és padlófűtésekhez (ld.: 1. ábra) Kerek, vakolat alá helyezhető doboz, fehér fedéllel, szabályozószeleppel, légtelenítővel, kompletten 003L1000 FHV-R Visszatérővíz-hőmérséklet korl. G 3/4 " 0,73 6 padló temperáláshoz, fehér 003L1040 FJVR FJVR érzékelő visszatérővíz-hőmérsékletkorlátozó szelephez C, fehér , ,- FHV 003L1001 FHV-A Egykörös szabályozószelep fal- és padlófűtésekhez G 3/4 " 0,04-0, G2980 RA 2980 RA 2980 gőz töltetű termofej, fehér csatlakozógyűrűvel G2940 RA 2940 RA 2940 gőz töltetű termofej, teljes lezárási lehetőséggel, fehér csat , , ,- 003L1338 Szerelőegység az FHV szelepek pontos beépítéséhez ,- FJVR Visszatérő-víz hőmérséklet-korlátozó (ld.: 1. ábra) Szabályozószelep 003L1009 FJVR 10 Sarok szelep 3/8" kvs 0, ,- 003L1010 FJVR 10 Egyenes szelep 3/8" kvs 0, ,- 003L1013 FJVR 15 Sarok szelep 1/2" kvs 0, ,- 003L1014 FJVR 15 Egyenes szelep 1/2" kvs 0, ,- Termosztatikus érzékelő 003L1040 FJVR Hőfoktartomány: C ,- 003L1070 FJVR Hőfoktartomány: C ,- FJVR Kivitel Hőmérs. Egys. Ár Típus Kapilláris cső hossz (m) szám Tartom. csom. Ft.- FTC termosztatikus érzékelő padlófűtési rendszerekhez FTC (ld.: 2. ábra) FTC padlófűtés szabályzó, padlófűtések maximális előremenő hőmérsékletének beállításához A szabályzó RA-N és RA-C típusú előbeállítással rendelkező szelepekkel szerelhető. 013G5081 FTC Távérzékelő , ,- FTC 1. ábra 2. ábra Tartozékok, alkatrészek 003L G3100 Ürítőegység (nem nikkelezett) valamennyi VHS-hez illeszkedik, R 3/4-es tömlővéggel 90 bekötőív - 1/2" 5 060, ,- 192H H L0295 Dupla takaró rózsa (fehér PVC), mm-es csőméretig, 40 mm kötéstávolság Dupla takaró rózsa (fehér PVC), mm-es csőméretig, 50 mm kötéstávolság Csatlakozó elem VHS szelepekhez tömítőgyűrűvel R 1/2"-hoz 1 200, ,- 780,- 003L0294 Csatlakozó elem VHS szelepekhez tömítőgyűrűvel G 3/4"-hoz 370,- 013G G0374 Fejhosszabbító adapter RA2000 szelepekhez,17mm Fejhosszabbító adapter RA2000 szelepekhez, 27mm 1 900, ,- 22
