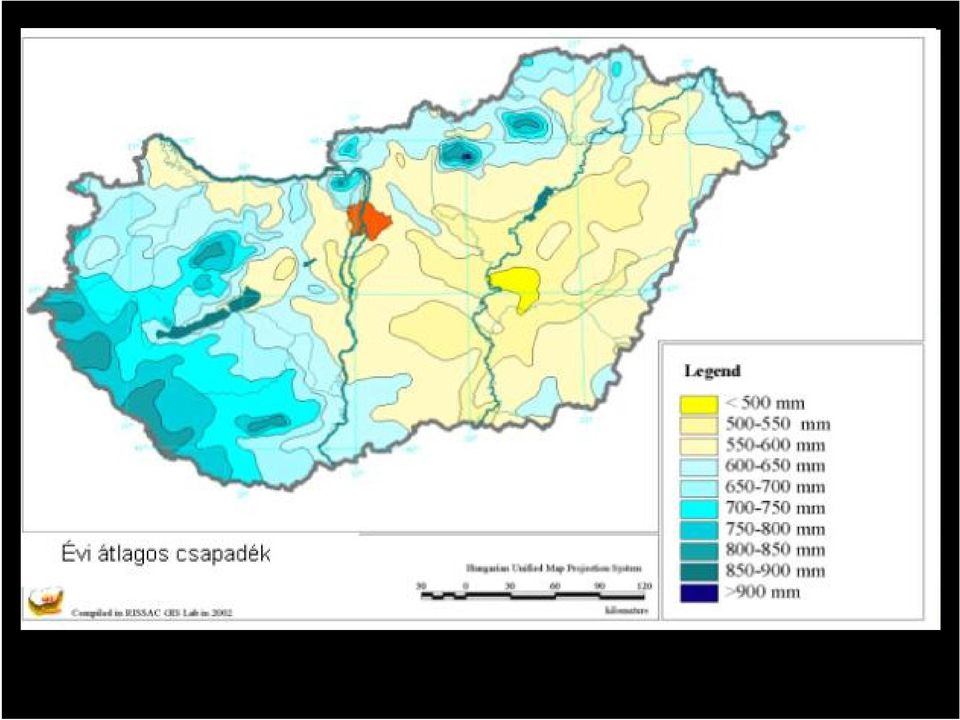

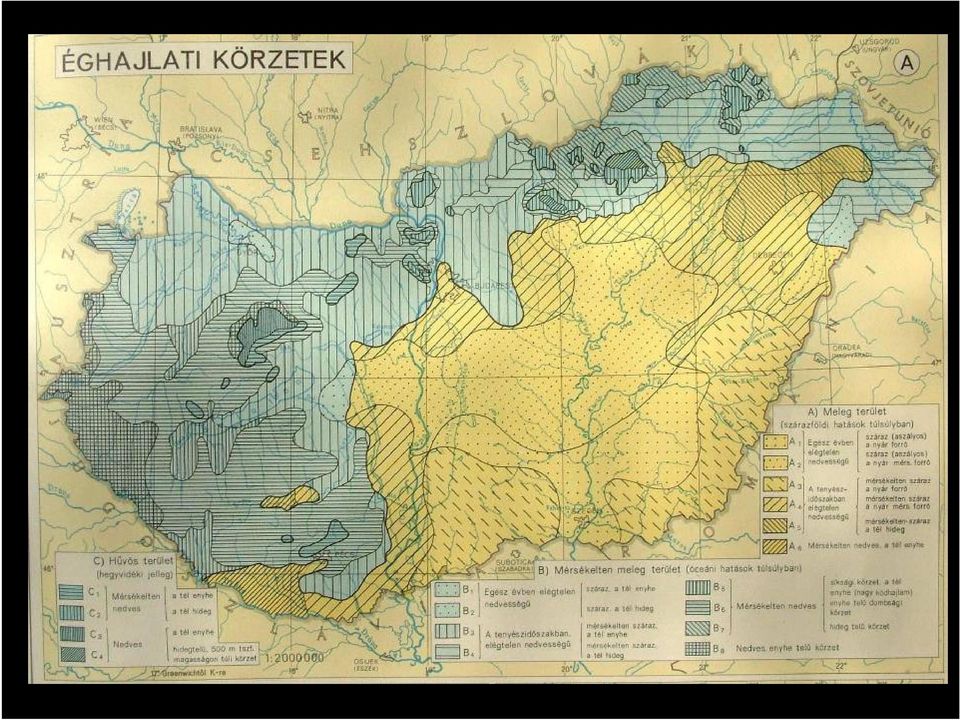

1 ÖNTÖZŐRENDSZEREK Cél: természetes csapadék mellett a növényzet igényeinek megfelelő többlet vízmennyiség leggazdaságosabb kijuttatása. Magyarország klimatikus viszonyai miatt az ország legtöbb részén intenzíven fenntartott kert kizárólag rendszeres öntözés mellett hozható létre.

4 ÖNTÖZŐRENDSZER TERVEZÉSE

5 TERVEZÉSI ALAPTÉRKÉP Tervezési alaptérkép tartalma: Épületek Burkolt felületek Kerti bútorok, játszószerek, vízfelületek (és minden olyan részlet, melyek öntözése nem kívánatos) Gyepes felületek Talajtakarók, évelők Egynyári ágyak Cserjék, sövények Fák A terület magassági viszonyai Tájolás Természetesen a rajznak lépték- és mérethelyesnek kell lenni.

kívánatos) Gyepes felületek Talajtakarók, évelők Egynyári ágyak Cserjék, sövények Fák A

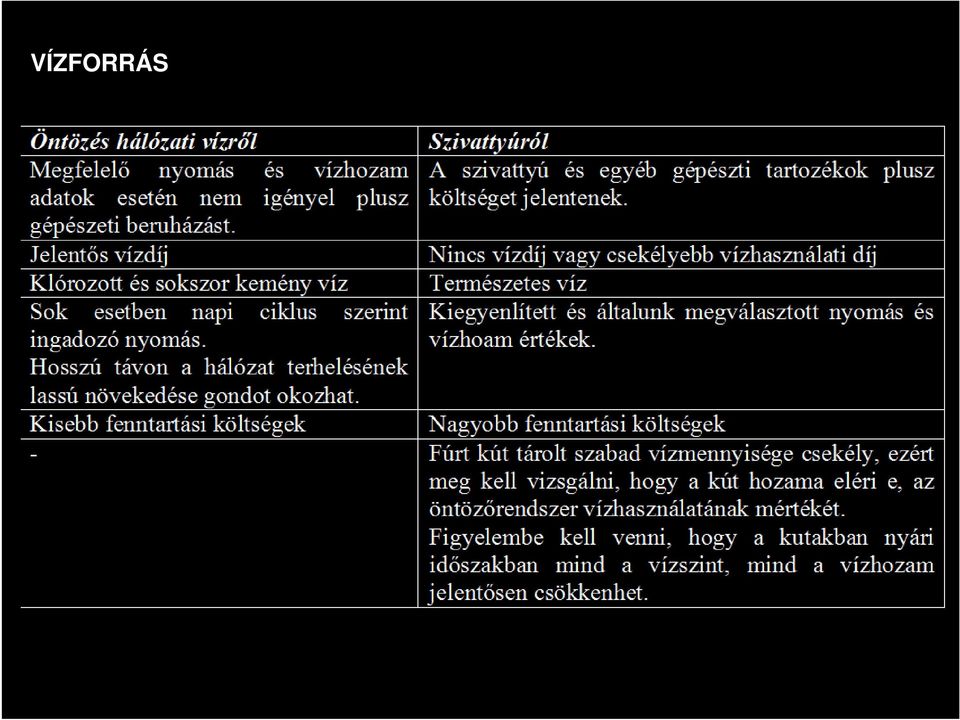

8 VÍZFORRÁS

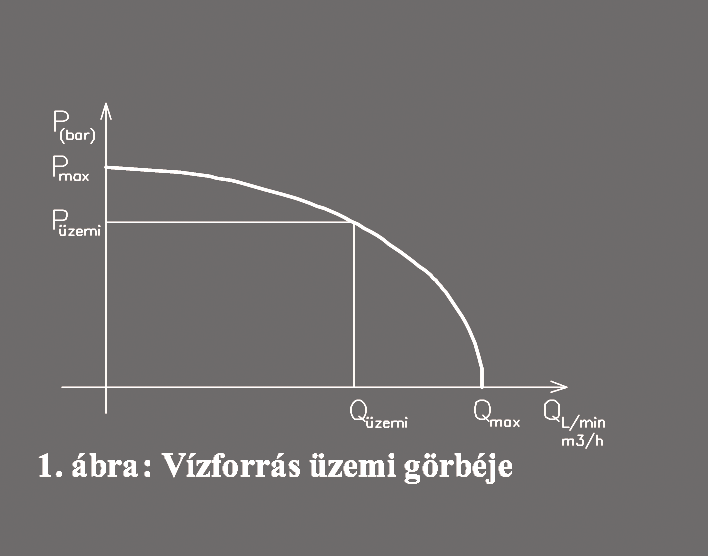

10 ÖNTÖZÉS HÁLÓZATRÓL A nyomás és vízhozam adatokat legpontosabban méréssel határozhatjuk meg. A mérés eredményeiből készített grafikon a vízforrás üzemi görbéje

13 Amennyiben az öntözőrendszer szivattyúról üzemel, a vízellátás üzemi görbéje megegyezik a szivattyú jelleggörbéjével

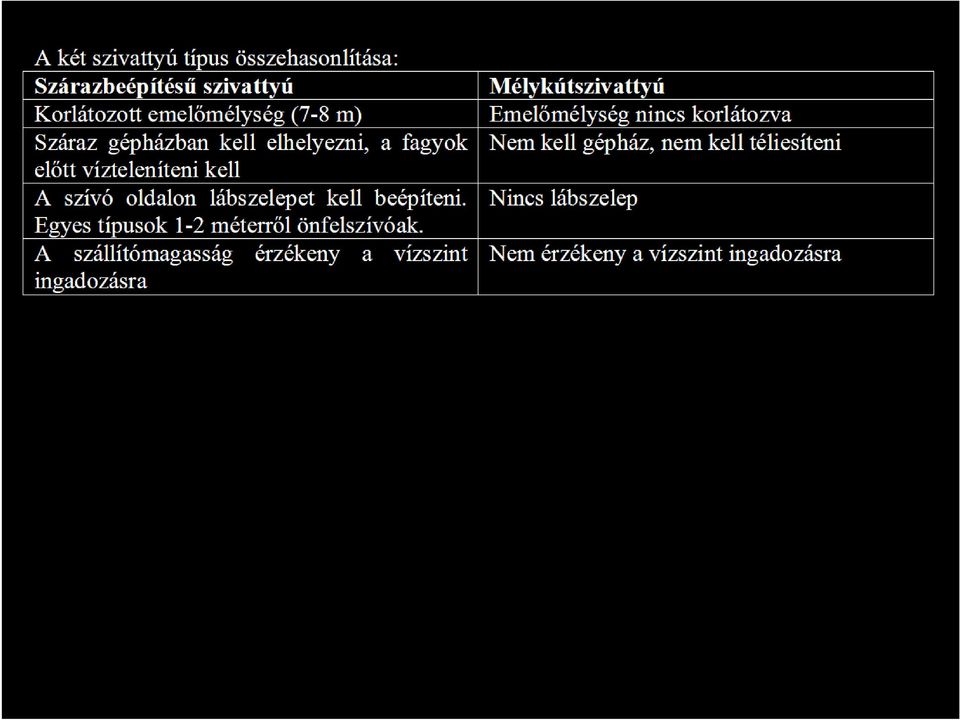

14 Öntözőrendszerek vízellátása tekintetében alapvetően két szivattyú típust különböztetünk meg: a mélykútszivattyút (búvárszivattyú) és a szárazbeépítésű szivattyút.

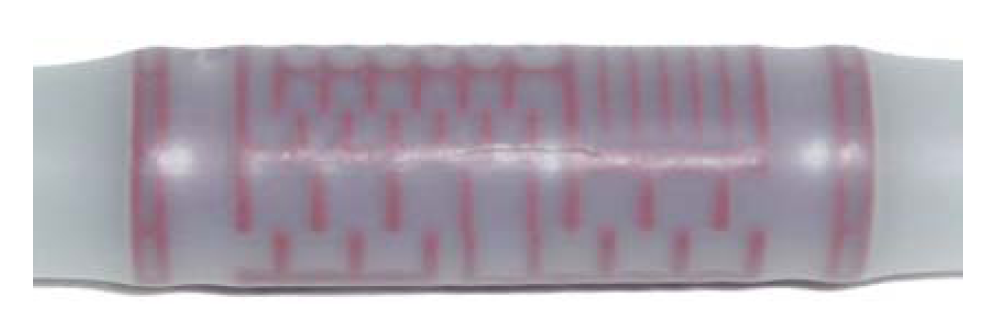

17 Szűrő: Kis mennyiségű szennyeződés (vízkő, rozsda) kiszűrésére szolgál. Amennyiben nagyobb mennyiségű homok is érkezhet a vízzel (pl. élő víz, kútvíz) homokleválasztó beépítése szükséges. A mikro öntöző fejek, a mágnesszelepek kiegyenlítő járata és a csepegtető csövek nyomáscsökkentő labirintus rendszere igen érzékeny a kisméretű szennyeződésekre, ezért szűrő beépítése minden esetben ajánlott.

élő víz, kútvíz) homokleválasztó beépítése szükséges.

ábra) biztosítják az egyes zónák vízellátását.

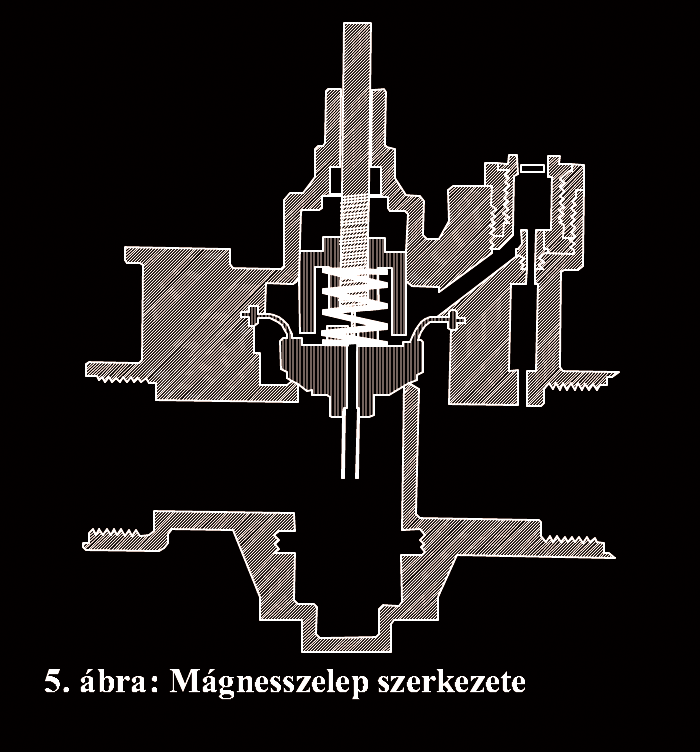

18 Elektromos szelep (mágnesszelep): Nyugalmi állapotban zárt, 24V váltóárammal nyitható szelepek (4. ábra) biztosítják az egyes zónák vízellátását. A szelepeket az automatika vezérli. A szelepek behúzó tekercsének áramfelvétele A.

19 Vezérlő: A vezérlő beállított időpontban, beállított időtartamig tartja nyitva az egyes szelepeket. A legtöbb vezérlő legalább napi 4 indításra programozható, az egyes zónák legrövidebb üzemideje 1 perc. Az indítási idők mellett tetszés szerint beállíthatóak az öntözési nap/napok is. A legtöbb automatika master (biztonsági) szelepet és/vagy szivattyút is tud vezérelni. A master szelep akkor nyit, amikor bármely másik szelepnek nyitnia kell. Amennyiben a szivattyú csak az öntözőrendszert látja el vízzel, indítására használhatjuk a vezérlő jelét. Ha más fogyasztó (pl. kerti csap) is rá van kötve, nyomásérzékelő-vezérlést alkalmazzunk. A vezérlőket általában fedett, zárt helyre szereljük, ahonnan biztosítani kell elektromos kábel befűzésének lehetőségét egészen a mágnesszelepekig. A minimálisan szükséges erek száma egyenlő az öntözési zónák számával + egy ér a master szelephez + egy közös ér + két ér az esőérzékelőhöz.

A legtöbb automatika master (biztonsági) szelepet és/vagy szivattyút is tud vezérelni. A master szelep akkor nyit, amikor bármely másik szelepnek nyitnia kell.

20 Vezérlő: vezérelhető zónák száma

21 Érzékelők: esőérzékelő talajnedvesség érzékelő szélerősség érzékelő meteorológiai állomás

22 Öntözési módok: Impulzus szórófej Rotoros szórófej Spray szórófej Mikro-öntözés Csepegtető öntözés

24 Fúvóka teljesítménytáblázata

26 R=3,6 m Q=4,4 L/min Q=0,12 L/m2 R=11,6 m Q=7,2 L/min Q=0,02 L/m2

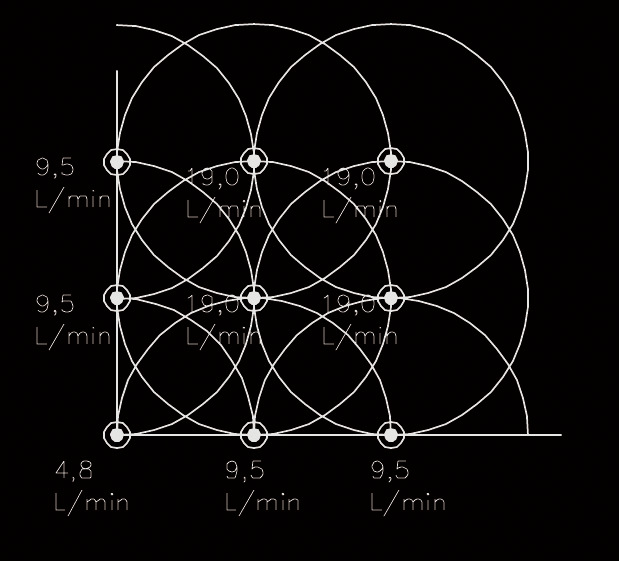

30 ÖNTÖZŐRENDSZER HIDRAULIKAI SZÁMÍTÁSA A kiválasztott szórófej típusból, illetve a kiválasztott fúvókával szerelve, a vízforrás paramétereit figyelembe véve hány darab szórófej tud egyszerre üzemelni.

31 ÖNTÖZŐRENDSZER HIDRAULIKAI SZÁMÍTÁSA 12-es fúvóka = 2,0 bar üzemi nyomáson R=3,6 m Q=4,4 L/min (180)

32 Mágnesszelep nyomásvesztesége

33 0,1 + 0, ,0 bar = 2,5 bar nyomás mellett ~50 L/min vízhozam 56/4,4 = 11,3 db szórófej

42 Rézsűt lehetőleg alulról öntözzünk!

46 A gyepfelületek egyszeri vízadagja legalább mm legyen. Budapest környezetében június, július, augusztus hónapokban, az intenzíven fenntartott gyepfelületekre legalább mm havi öntözővíz szükséges. Ez gyakorlatilag azt jelenti, hogy 2-3 naponta locsolni kell. A gyepfelületek és az egynyári ágyak igénylik a legtöbb csapadékot. Az évelők, talajtakarók és cserjék azáltal, hogy árnyékolják maguk alatt a talajt, kevesebb vizet igényelnek. Cserje és fa állományok öntözővíz igénye a vegetációs időszakban összesen mm. A külső hőmérséklet növekedésével nő a vízigény. Ha 28 C-on a vízigény 100%, 26,5 C-os 80%, 24 C-on 65%, 20 C-on 50%.
