Szerelési és kezelési

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Szerelési és kezelési"

Átírás

1 Technik, die dem Menschen dient. Szerelési és kezelési útmutató keverõmodul Wolf GmbH Postfach Mainburg Tel /74-0 Fax 08751/ Internet: WOLF Klíma és Fûtéstechnika Kft Budapest, Határ út 50/a Tel Internet: Cikkszám: Ä változtatások joga fenntartva 04/07 H

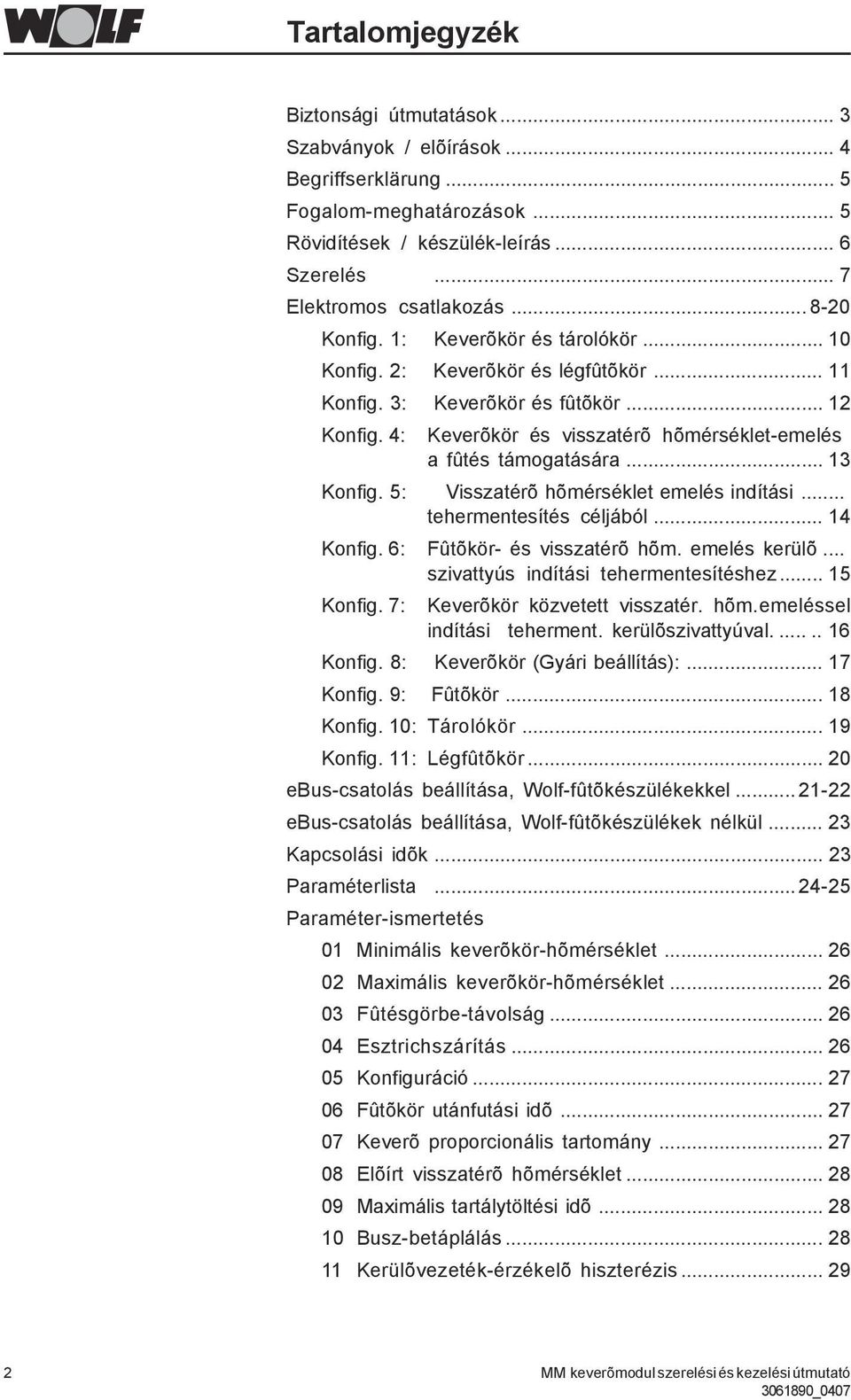

2 Tartalomjegyzék Biztonsági útmutatások... 3 Szabványok / elõírások... 4 Begriffserklärung... 5 Fogalom-meghatározások... 5 Rövidítések / készülék-leírás... 6 Szerelés... 7 Elektromos csatlakozás Konfig. 1: Keverõkör és tárolókör Konfig. 2: Keverõkör és légfûtõkör Konfig. 3: Keverõkör és fûtõkör Konfig. 4: Keverõkör és visszatérõ hõmérséklet-emelés a fûtés támogatására Konfig. 5: Visszatérõ hõmérséklet emelés indítási... tehermentesítés céljából Konfig. 6: Fûtõkör- és visszatérõ hõm. emelés kerülõ... szivattyús indítási tehermentesítéshez Konfig. 7: Keverõkör közvetett visszatér. hõm.emeléssel indítási teherment. kerülõszivattyúval Konfig. 8: Keverõkör (Gyári beállítás): Konfig. 9: Fûtõkör Konfig. 10: Tárolókör Konfig. 11: Légfûtõkör ebus-csatolás beállítása, Wolf-fûtõkészülékekkel ebus-csatolás beállítása, Wolf-fûtõkészülékek nélkül Kapcsolási idõk Paraméterlista Paraméter-ismertetés 01 Minimális keverõkör-hõmérséklet Maximális keverõkör-hõmérséklet Fûtésgörbe-távolság Esztrichszárítás Konfiguráció Fûtõkör utánfutási idõ Keverõ proporcionális tartomány Elõírt visszatérõ hõmérséklet Maximális tartálytöltési idõ Busz-betáplálás Kerülõvezeték-érzékelõ hiszterézis

3 Tartalomjegyzék/ Biztonsági útmutatások 12 Töltõszivattyú-letiltás Töltõszivattyú utánfutási idõ Állandó hõmérséklet dt-ki (kikapcsolási hõm.kül.) dt-be (bekapcsolási hõm.kül.) Kazán-pluszhõmérséklet tartálytöltésnél Teszt-funkció Kiegészítõ funkciók Tároló-fagyvédelem Szivattyú-állagvédelem Keverõ-állagvédelem Kéményseprõ- / Emissszió-vizsgálat Standard értékek betöltése (Reset) Hibakódok Érzékelõ ellenállások Befecskendezés kapcsolásos berendezés-példa Mûszaki adatok Biztonsági útmutatások Ebben az ismertetésben az alábbi szimbólumokat és útmutatást adó jeleket fogjuk használni. Ezek a fontos utasítások a személyi biztonságra és a mûszaki üzembiztosságra vonatkoznak. Ez a "biztonsági jelzés" olyan utasításokat jelöl, amelyeket pontosan be kell tartani a személyek veszélyeztetésének ill. megsérülésének és a készülék károsodásának elkerülése érdekében. Veszély az elektromos alkatrészeken fennálló feszültség miatt. Figyelem: A burkolat levétele elõtt ki kell kapcsolni az üzemkapcsolót. Bekapcsolt üzemkapcsoló esetén soha ne érjen hozzá elektromos alkatrészekhez és kontaktusokhoz! Sérülést okozó vagy akár halálos áramütés veszélye áll fenn. A csatlakozó kapcsok kikapcsolt üzemkapcsoló mellett is feszültség alatt vannak. Figyelem Ez az "útmutatás" olyan mûszaki utasításokat jelöl, amelyeket a készülék károsodásának vagy mûködési zavarainak elkerülése érdekében kell betartani. 3

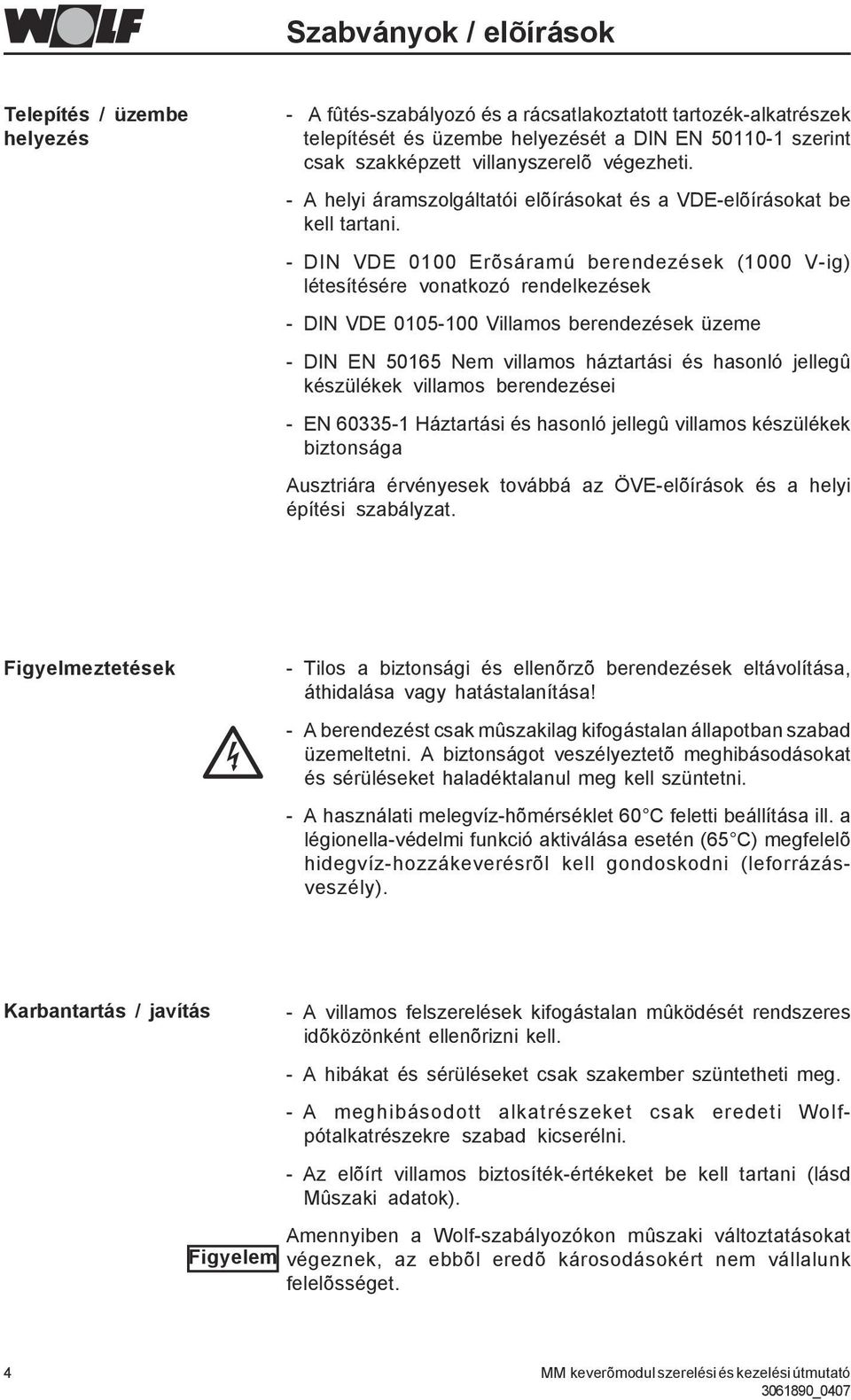

4 Szabványok / elõírások Telepítés / üzembe helyezés - A fûtés-szabályozó és a rácsatlakoztatott tartozék-alkatrészek telepítését és üzembe helyezését a DIN EN szerint csak szakképzett villanyszerelõ végezheti. - A helyi áramszolgáltatói elõírásokat és a VDE-elõírásokat be kell tartani. - DIN VDE 0100 Erõsáramú berendezések (1000 V-ig) létesítésére vonatkozó rendelkezések - DIN VDE Villamos berendezések üzeme - DIN EN Nem villamos háztartási és hasonló jellegû készülékek villamos berendezései - EN Háztartási és hasonló jellegû villamos készülékek biztonsága Ausztriára érvényesek továbbá az ÖVE-elõírások és a helyi építési szabályzat. Figyelmeztetések - Tilos a biztonsági és ellenõrzõ berendezések eltávolítása, áthidalása vagy hatástalanítása! - A berendezést csak mûszakilag kifogástalan állapotban szabad üzemeltetni. A biztonságot veszélyeztetõ meghibásodásokat és sérüléseket haladéktalanul meg kell szüntetni. - A használati melegvíz-hõmérséklet 60 C feletti beállítása ill. a légionella-védelmi funkció aktiválása esetén (65 C) megfelelõ hidegvíz-hozzákeverésrõl kell gondoskodni (leforrázásveszély). Karbantartás / javítás - A villamos felszerelések kifogástalan mûködését rendszeres idõközönként ellenõrizni kell. - A hibákat és sérüléseket csak szakember szüntetheti meg. - A meghibásodott alkatrészeket csak eredeti Wolfpótalkatrészekre szabad kicserélni. - Az elõírt villamos biztosíték-értékeket be kell tartani (lásd Mûszaki adatok). Amennyiben a Wolf-szabályozókon mûszaki változtatásokat Figyelem végeznek, az ebbõl eredõ károsodásokért nem vállalunk felelõsséget. 4

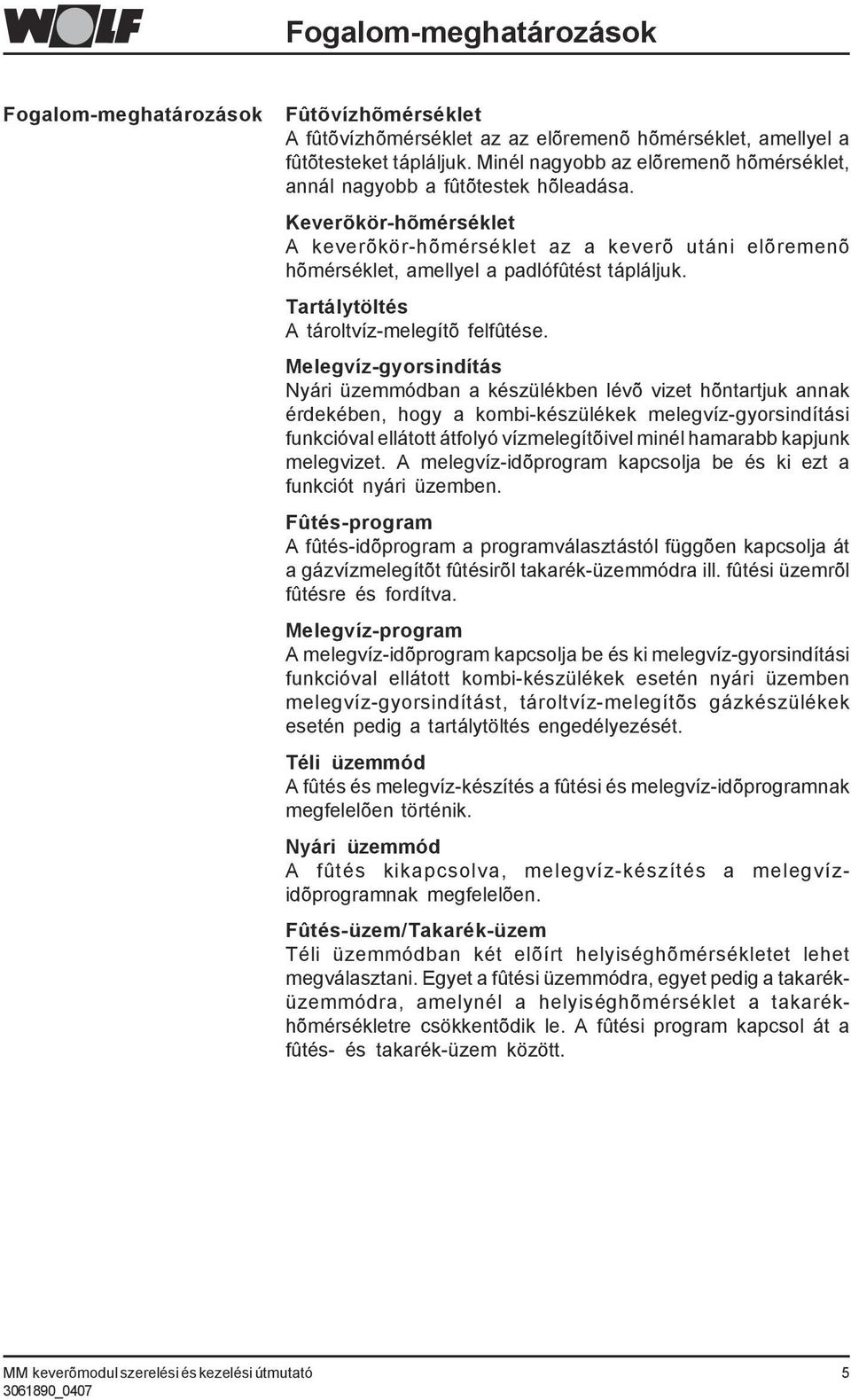

5 Fogalom-meghatározások Fogalom-meghatározások Fûtõvízhõmérséklet A fûtõvízhõmérséklet az az elõremenõ hõmérséklet, amellyel a fûtõtesteket tápláljuk. Minél nagyobb az elõremenõ hõmérséklet, annál nagyobb a fûtõtestek hõleadása. Keverõkör-hõmérséklet A keverõkör-hõmérséklet az a keverõ utáni elõremenõ hõmérséklet, amellyel a padlófûtést tápláljuk. Tartálytöltés A tároltvíz-melegítõ felfûtése. Melegvíz-gyorsindítás Nyári üzemmódban a készülékben lévõ vizet hõntartjuk annak érdekében, hogy a kombi-készülékek melegvíz-gyorsindítási funkcióval ellátott átfolyó vízmelegítõivel minél hamarabb kapjunk melegvizet. A melegvíz-idõprogram kapcsolja be és ki ezt a funkciót nyári üzemben. Fûtés-program A fûtés-idõprogram a programválasztástól függõen kapcsolja át a gázvízmelegítõt fûtésirõl takarék-üzemmódra ill. fûtési üzemrõl fûtésre és fordítva. Melegvíz-program A melegvíz-idõprogram kapcsolja be és ki melegvíz-gyorsindítási funkcióval ellátott kombi-készülékek esetén nyári üzemben melegvíz-gyorsindítást, tároltvíz-melegítõs gázkészülékek esetén pedig a tartálytöltés engedélyezését. Téli üzemmód A fûtés és melegvíz-készítés a fûtési és melegvíz-idõprogramnak megfelelõen történik. Nyári üzemmód A fûtés kikapcsolva, melegvíz-készítés a melegvízidõprogramnak megfelelõen. Fûtés-üzem/Takarék-üzem Téli üzemmódban két elõírt helyiséghõmérsékletet lehet megválasztani. Egyet a fûtési üzemmódra, egyet pedig a takaréküzemmódra, amelynél a helyiséghõmérséklet a takarékhõmérsékletre csökkentõdik le. A fûtési program kapcsol át a fûtés- és takarék-üzem között. 5

6 Rövidítések / Készülék-leírás Rövidítések BPF - Kerülõvezeték-érzékelõ MKF - Keverõkör-érzékelõ PF - Puffer-érzékelõ PK - Potenciálment. kontaktus RLF - Visszatérõ érzékelõ SF - Tárolótartály-érzékelõ - Elõremenõ érzékelõ - Keverõkör-szivattyú - Keverõmotor vagy keverõmodul SPLP -Tartálytöltõ szivattyú LP - Töltõszivattyú BPP -Kerülõvez.-szivattyú 3WUV - 3-utas átkapcsoló szelep Készülék-leírás A keverõmodul () a keverõkör-szabályozót és a paraméterezhetõ kimenet vezérlését tartalmazza. A keverõkörszabályozó egyaránt alkalmazható a fûtés elõremenõ és visszatérõ hõmérsékletének szabályozására. A paraméterezhetõ kimenet vagy a közvetlen fûtõkört, vagy a tartálykört, vagy egy légfûtõt (= külsõ hõigénylés), vagy a visszatérõ hõmérséklet emeléshez szolgáló szelepet (= fûtéstámogatás), vagy pedig a visszatérõ hõmérséklet emeléssel összefüggésben a kerülõ-szivattyút vezéreli. Az alkalmazástól függõen kell egy adott konfugurációként megválasztani a keverõkör-szabályozó és a paraméterezhetõ kimenet megfelelõ kombinációját. A (BM) kezelõmodul vagy az ISM1 interfészmodul segítségével lehet a paramétereket módosítani, valamint a hibakódokat és érzékelõ-értékeket kijelezni. Az keverõmodul rendelkezik egy ebus-csatolással, és így integrálható a Wolf szabályozási rendszerbe. Keverõkör-szivattyú Keverõmotor NYITVA Keverõmotor ZÁRVA A1 kimenet ebus Hiba 6

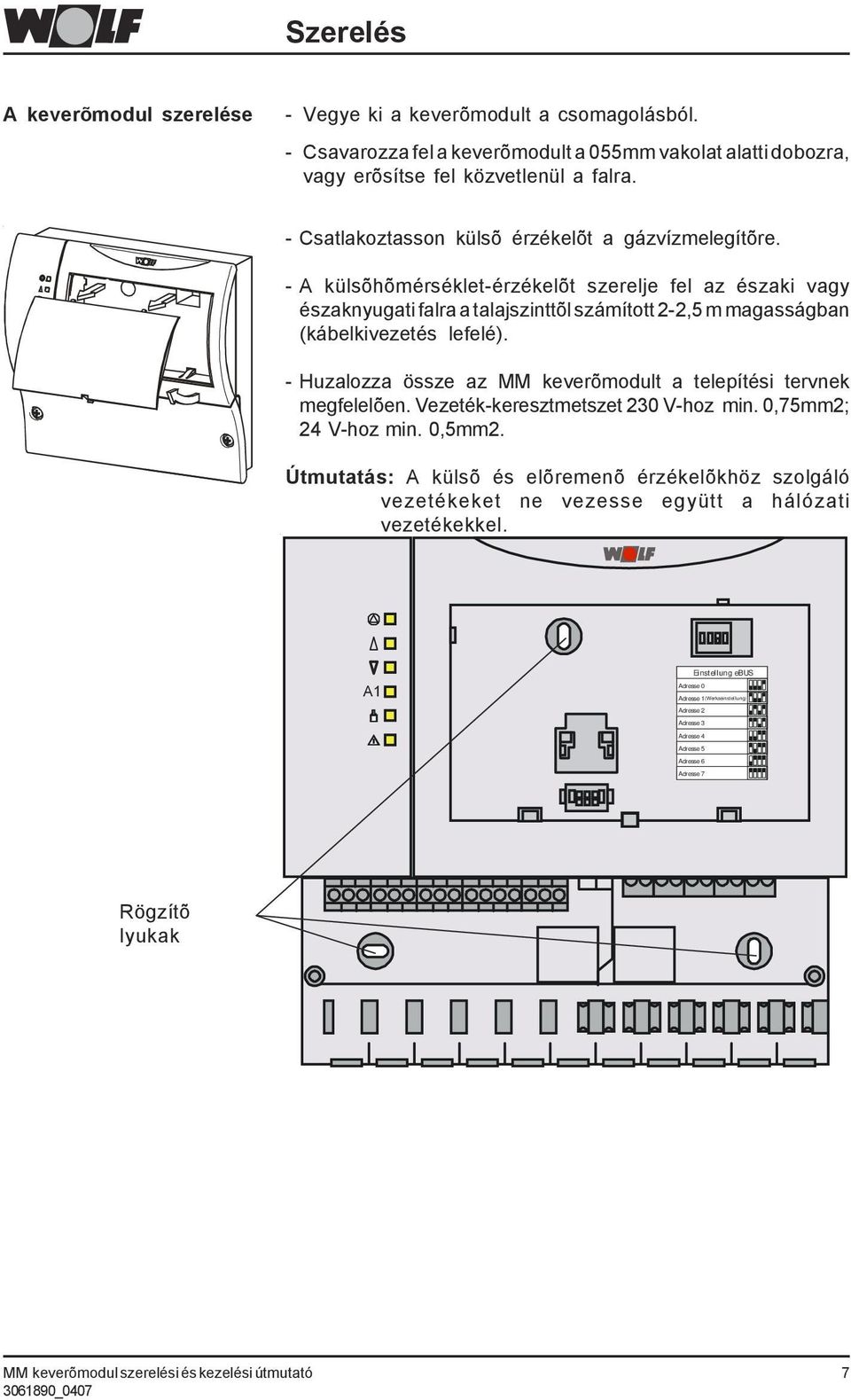

7 Szerelés A keverõmodul szerelése - Vegye ki a keverõmodult a csomagolásból. - Csavarozza fel a keverõmodult a 055mm vakolat alatti dobozra, vagy erõsítse fel közvetlenül a falra. - Csatlakoztasson külsõ érzékelõt a gázvízmelegítõre. - A külsõhõmérséklet-érzékelõt szerelje fel az északi vagy északnyugati falra a talajszinttõl számított 2-2,5 m magasságban (kábelkivezetés lefelé). - Huzalozza össze az keverõmodult a telepítési tervnek megfelelõen. Vezeték-keresztmetszet 230 V-hoz min. 0,75mm2; 24 V-hoz min. 0,5mm2. Útmutatás: A külsõ és elõremenõ érzékelõkhöz szolgáló vezetékeket ne vezesse együtt a hálózati vezetékekkel. A1 Einstellung ebus Adresse 0 Adresse 1(Werkseinstellung) Adresse 2 Adresse 3 Adresse 4 Adresse 5 Adresse 6 Adresse 7 Rögzítõ lyukak 7

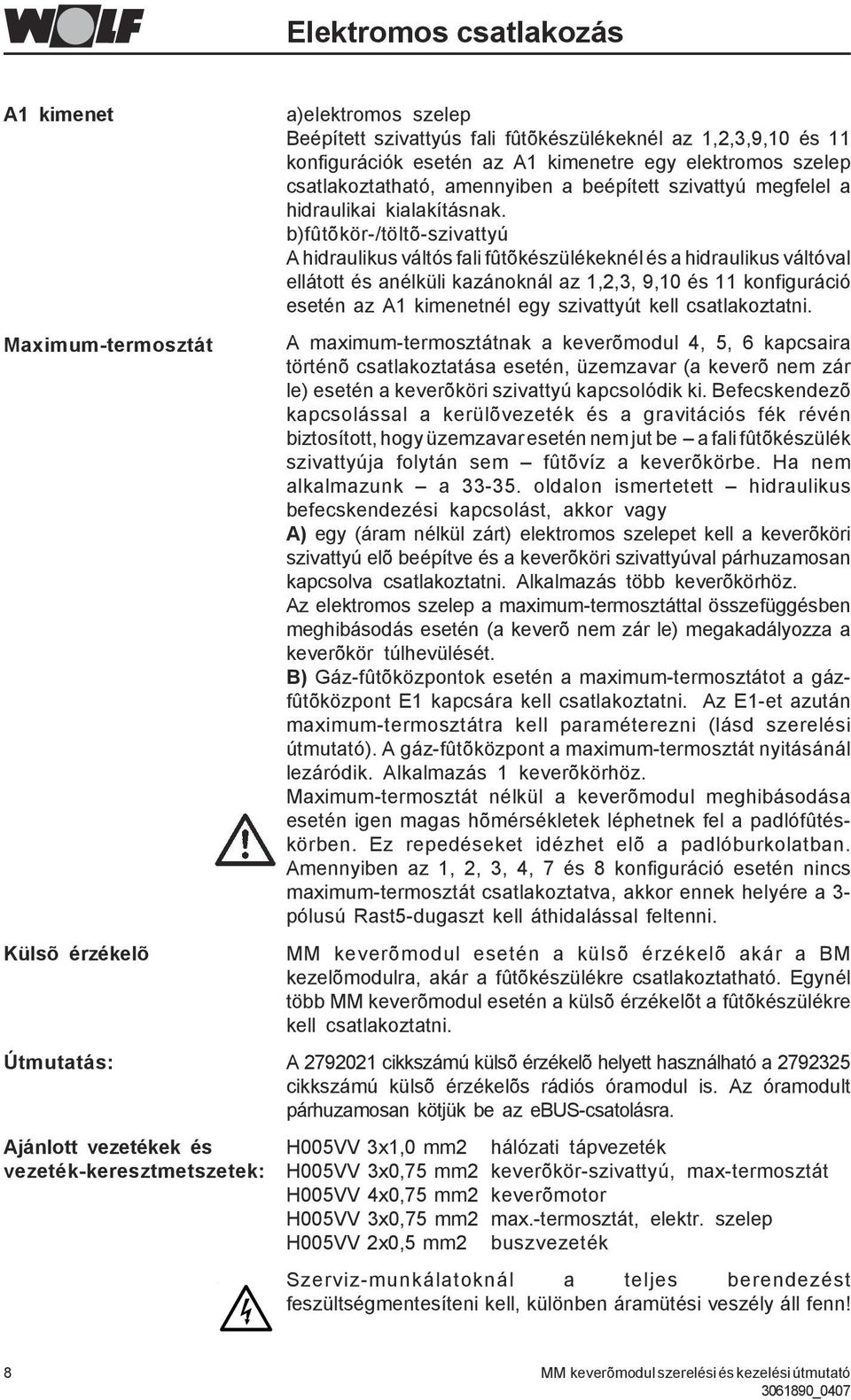

8 Elektromos csatlakozás A1 kimenet Maximum-termosztát Külsõ érzékelõ Útmutatás: Ajánlott vezetékek és vezeték-keresztmetszetek: a)elektromos szelep Beépített szivattyús fali fûtõkészülékeknél az 1,2,3,9,10 és 11 konfigurációk esetén az A1 kimenetre egy elektromos szelep csatlakoztatható, amennyiben a beépített szivattyú megfelel a hidraulikai kialakításnak. b)fûtõkör-/töltõ-szivattyú A hidraulikus váltós fali fûtõkészülékeknél és a hidraulikus váltóval ellátott és anélküli kazánoknál az 1,2,3, 9,10 és 11 konfiguráció esetén az A1 kimenetnél egy szivattyút kell csatlakoztatni. A maximum-termosztátnak a keverõmodul 4, 5, 6 kapcsaira történõ csatlakoztatása esetén, üzemzavar (a keverõ nem zár le) esetén a keverõköri szivattyú kapcsolódik ki. Befecskendezõ kapcsolással a kerülõvezeték és a gravitációs fék révén biztosított, hogy üzemzavar esetén nem jut be a fali fûtõkészülék szivattyúja folytán sem fûtõvíz a keverõkörbe. Ha nem alkalmazunk a oldalon ismertetett hidraulikus befecskendezési kapcsolást, akkor vagy A) egy (áram nélkül zárt) elektromos szelepet kell a keverõköri szivattyú elõ beépítve és a keverõköri szivattyúval párhuzamosan kapcsolva csatlakoztatni. Alkalmazás több keverõkörhöz. Az elektromos szelep a maximum-termosztáttal összefüggésben meghibásodás esetén (a keverõ nem zár le) megakadályozza a keverõkör túlhevülését. B) Gáz-fûtõközpontok esetén a maximum-termosztátot a gázfûtõközpont E1 kapcsára kell csatlakoztatni. Az E1-et azután maximum-termosztátra kell paraméterezni (lásd szerelési útmutató). A gáz-fûtõközpont a maximum-termosztát nyitásánál lezáródik. Alkalmazás 1 keverõkörhöz. Maximum-termosztát nélkül a keverõmodul meghibásodása esetén igen magas hõmérsékletek léphetnek fel a padlófûtéskörben. Ez repedéseket idézhet elõ a padlóburkolatban. Amennyiben az 1, 2, 3, 4, 7 és 8 konfiguráció esetén nincs maximum-termosztát csatlakoztatva, akkor ennek helyére a 3- pólusú Rast5-dugaszt kell áthidalással feltenni. keverõmodul esetén a külsõ érzékelõ akár a BM kezelõmodulra, akár a fûtõkészülékre csatlakoztatható. Egynél több keverõmodul esetén a külsõ érzékelõt a fûtõkészülékre kell csatlakoztatni. A cikkszámú külsõ érzékelõ helyett használható a cikkszámú külsõ érzékelõs rádiós óramodul is. Az óramodult párhuzamosan kötjük be az ebus-csatolásra. H005VV 3x1,0 mm2 hálózati tápvezeték H005VV 3x0,75 mm2 keverõkör-szivattyú, max-termosztát H005VV 4x0,75 mm2 keverõmotor H005VV 3x0,75 mm2 max.-termosztát, elektr. szelep H005VV 2x0,5 mm2 buszvezeték Szerviz-munkálatoknál a teljes berendezést feszültségmentesíteni kell, különben áramütési veszély áll fenn! 8

9 Elektromos csatlakozás Konfigurációk áttekintése Az keverõmodul alkalmazásától függõen 11 különbözõ csatlakoztatási változat van. Az egyes változatokat az (MI05) Konfiguráció paraméterrel kell beállítani. Ez a 2. kezelési szinten > Szakember > Keverõ alatt található 01 konfiguráció: Keverõkör és tartálykör; 10. oldal 02 konfiguráció: Keverõkör és légfûtõ-kör; 11. oldal 03 konfiguráció: Keverõkör és fûtõkör; 12. oldal 04 konfiguráció: Keverõkör és visszatérõ hõmérséklet emelés fûtés-támogatáshoz; 13. oldal 05 konfiguráció: Visszatérõ hõmérséklet emelés indítás-tehermentesítéshez; 14. oldal Egy és többkazános (kaszkád) berendezésekre érvényes Minden egyes kazánnál szükség van egy keverõmodulra a visszatérõ hõmérséklet emeléshez. A HG06 szivattyú-üzemmód paramétert "1"-re (1=tápszivattyú) kell állítani mindegyik kazánnál. Ez a 2. kezelési szinten > Szakember > Fûtõkészülék alatt található A hozzárendelés a kazán és a keverõmodul címzésével történik: a többkazános (kaszkád) berendezéseknél R1 (1. cím) < > (1. cím; R1 (2. cím) < > (2. cím); R1 (3. cím) < > (3. cím); R1 (4. cím) < > (4. cím). b egykazános berendezéseknél R2 (0. cím) < > (1. cím) Útmutatás: Négy visszatérõ hõmérséklet emeléses kazán esetén így maximálisan még 3 keverõkör és egy fûtõkör lehetséges. 06 konfiguráció: Fûtõkör- és visszatérõ hõmérséklet emelés kerülõ szivattyús indítási tehermentesítéshez; 15. oldal Csak 1. címzésû keverõmodullal 07 konfiguráció : Keverõkör közvetett visszatérõ hõmérséklet emeléssel indítási tehermentesítéshez, kerülõ szivattyúval; 16. oldal Kizárólag keverõkörökbõl és egy kazánból álló berendezésekre érvényes. Csak 1. címzésû keverõmodullal 08 konfiguráció: Keverõkör (gyári beállítás); 17. oldal 09 konfiguráció: Fûtõkör; 18. oldal 10 konfiguráció: Tárolótartály-kör; 19. oldal 11 konfiguráció: Légfûtõ-kör; 20. oldal Útmutatások: a tárolótartály- és légfûtõ-körhöz: Az keverõmoduli tárótartály- vagy légfûtõ-hõigénylés esetén érvényes a kazán-szabályozón vagy a gáz-fûtõkészülékben fennálló égõblokkolás érvényes! Az 5, 6 és 7 konfiguráció csak R1- és R2-vel lehetséges. A berendezést minden egyes konfiguráció-módosítást követõen újra kell indítani! (Hálózat "BE" / hálózat "KI") 9

10 Elektromos csatlakozás 1. konfiguráció: Keverõkör és tartálykör L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N N L1 A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Tartálytöltõ szivattyú SPLP 1) Tartályérzékelõ SPF Keverõkör elõremenõ érzékelõ ϑ M ebus Maximumtermosztát max TH 2) Keverõmotor Gázfûtõkészülék kazán Keverõkörszivattyú Keverõmotor Tartály MaxTH SPF SPLP 1) M Fûtés-elõremenõ Fûtés-visszatérõ 1) hogy szivattyú avagy elektromos szelep-e, lásd az "A1 kimenet" leírását a 8. oldalon 2) lásd a "Maximum-termosztát" leírását a 8. oldalon 10

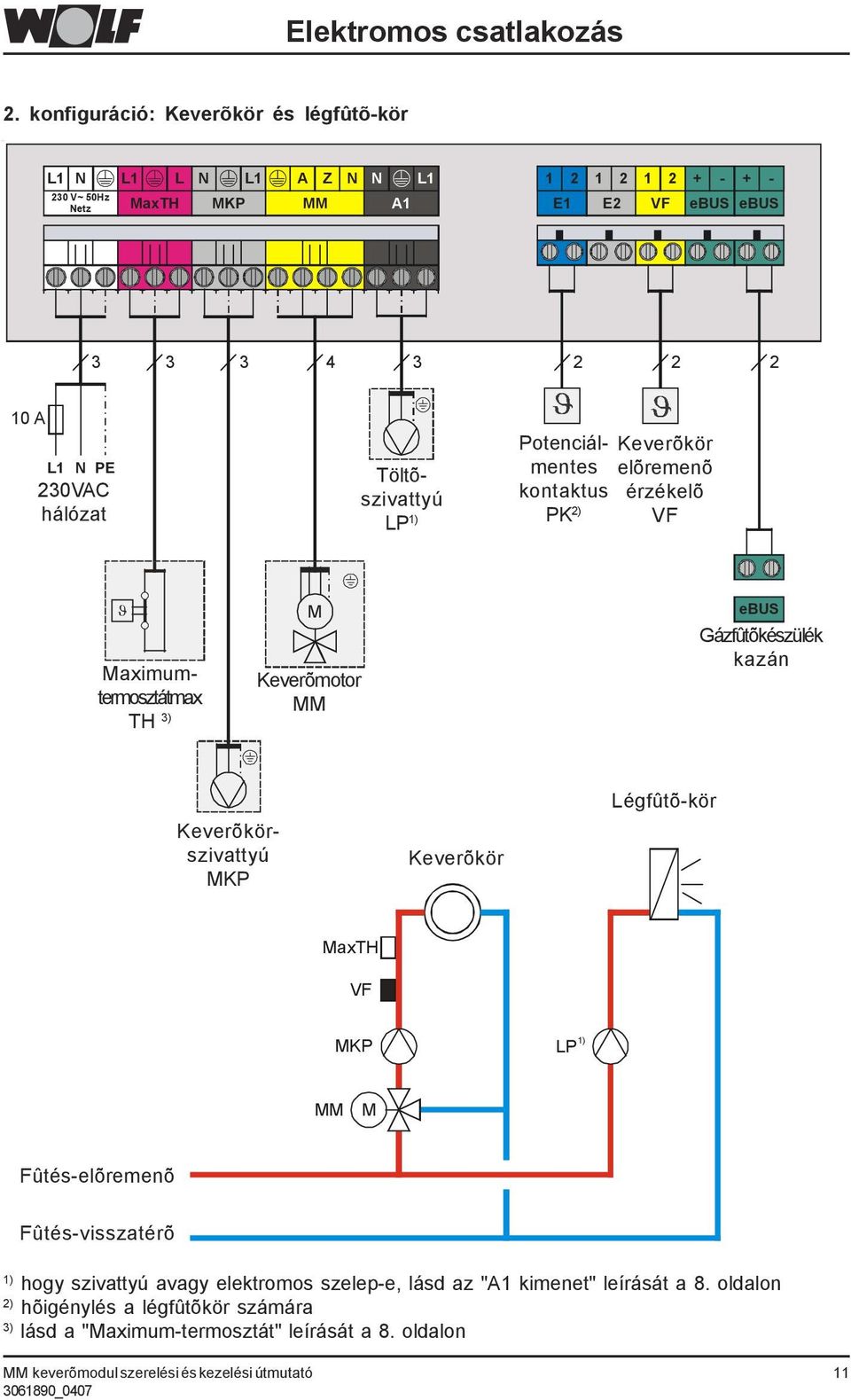

11 Elektromos csatlakozás 2. konfiguráció: Keverõkör és légfûtõ-kör L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Töltõszivattyú LP 1) Potenciálmentes elõremenõ Keverõkör kontaktus érzékelõ PK 2) ϑ Maximumtermosztátmax TH 3) M Keverõmotor ebus Gázfûtõkészülék kazán Keverõkörszivattyú Keverõkör Légfûtõ-kör MaxTH LP 1) M Fûtés-elõremenõ Fûtés-visszatérõ 1) hogy szivattyú avagy elektromos szelep-e, lásd az "A1 kimenet" leírását a 8. oldalon 2) hõigénylés a légfûtõkör számára 3) lásd a "Maximum-termosztát" leírását a 8. oldalon 11

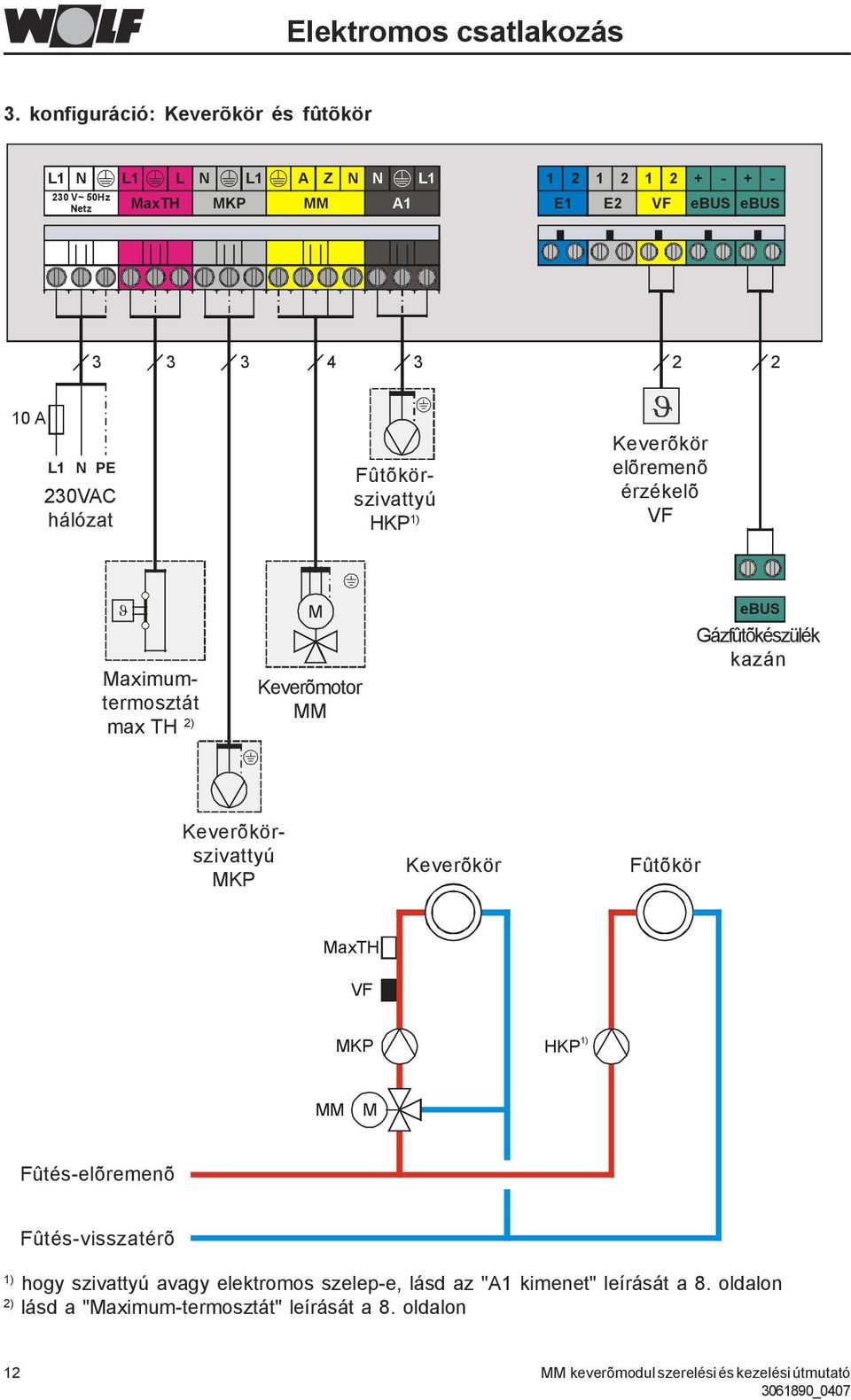

12 Elektromos csatlakozás 3. konfiguráció: Keverõkör és fûtõkör L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Fûtõkörszivattyú HKP 1) Keverõkör elõremenõ érzékelõ ϑ Maximumtermosztát max TH 2) M Keverõmotor ebus Gázfûtõkészülék kazán Keverõkörszivattyú Keverõkör Fûtõkör MaxTH HKP 1) M Fûtés-elõremenõ Fûtés-visszatérõ 1) hogy szivattyú avagy elektromos szelep-e, lásd az "A1 kimenet" leírását a 8. oldalon 2) lásd a "Maximum-termosztát" leírását a 8. oldalon 12

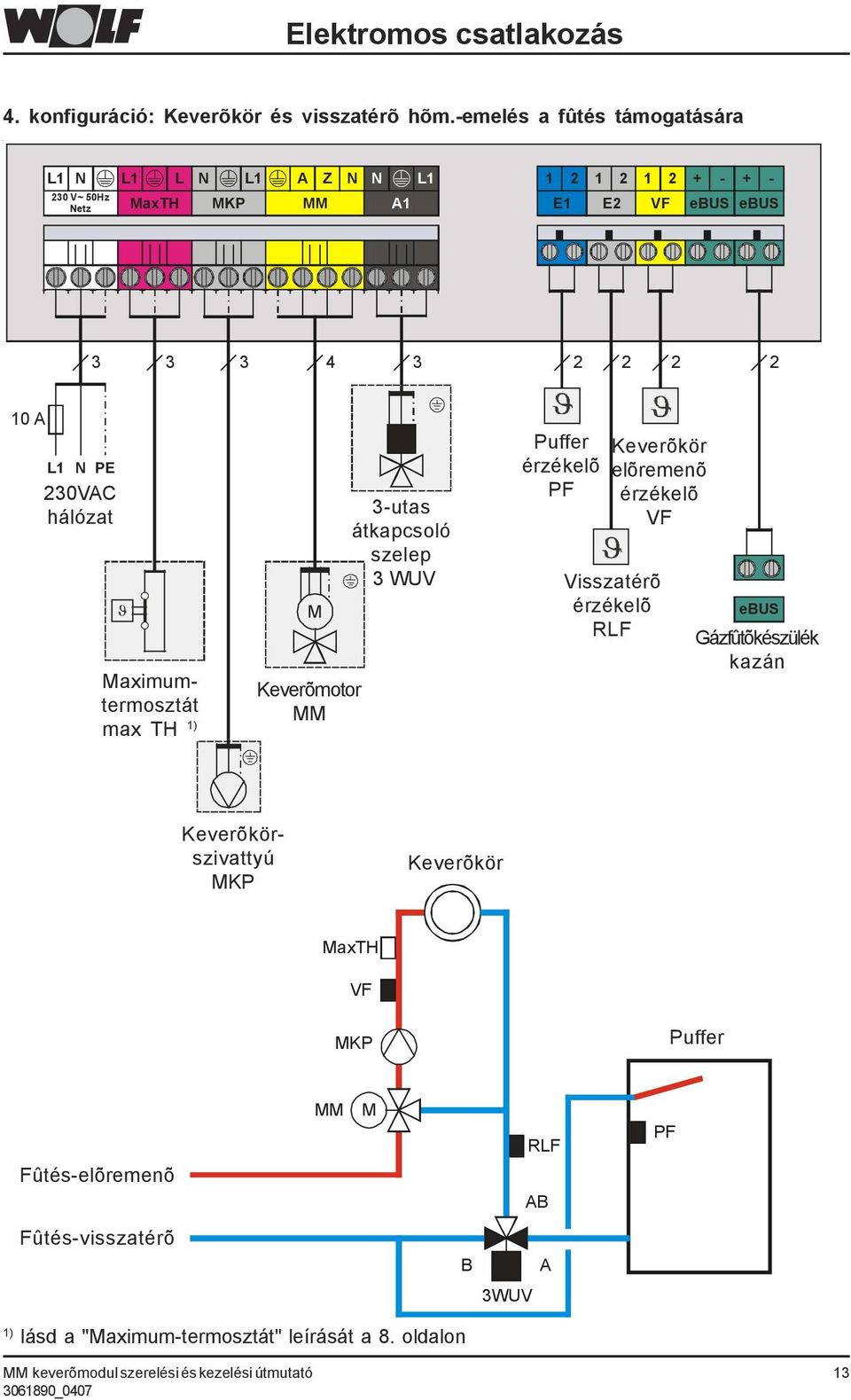

13 Elektromos csatlakozás 4. konfiguráció: Keverõkör és visszatérõ hõm.-emelés a fûtés támogatására L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N A1 E1 E ebus ebus A L1 N PE 230VAC hálózat ϑ Maximumtermosztát max TH 1) M Keverõmotor 3-utas átkapcsoló szelep 3 WUV Puffer érzékelõ PF Keverõkör elõremenõ érzékelõ Visszatérõ érzékelõ RLF ebus Gázfûtõkészülék kazán Keverõkörszivattyú Keverõkör MaxTH Puffer Fûtés-elõremenõ M RLF AB PF Fûtés-visszatérõ B A 3WUV 1) lásd a "Maximum-termosztát" leírását a 8. oldalon 13

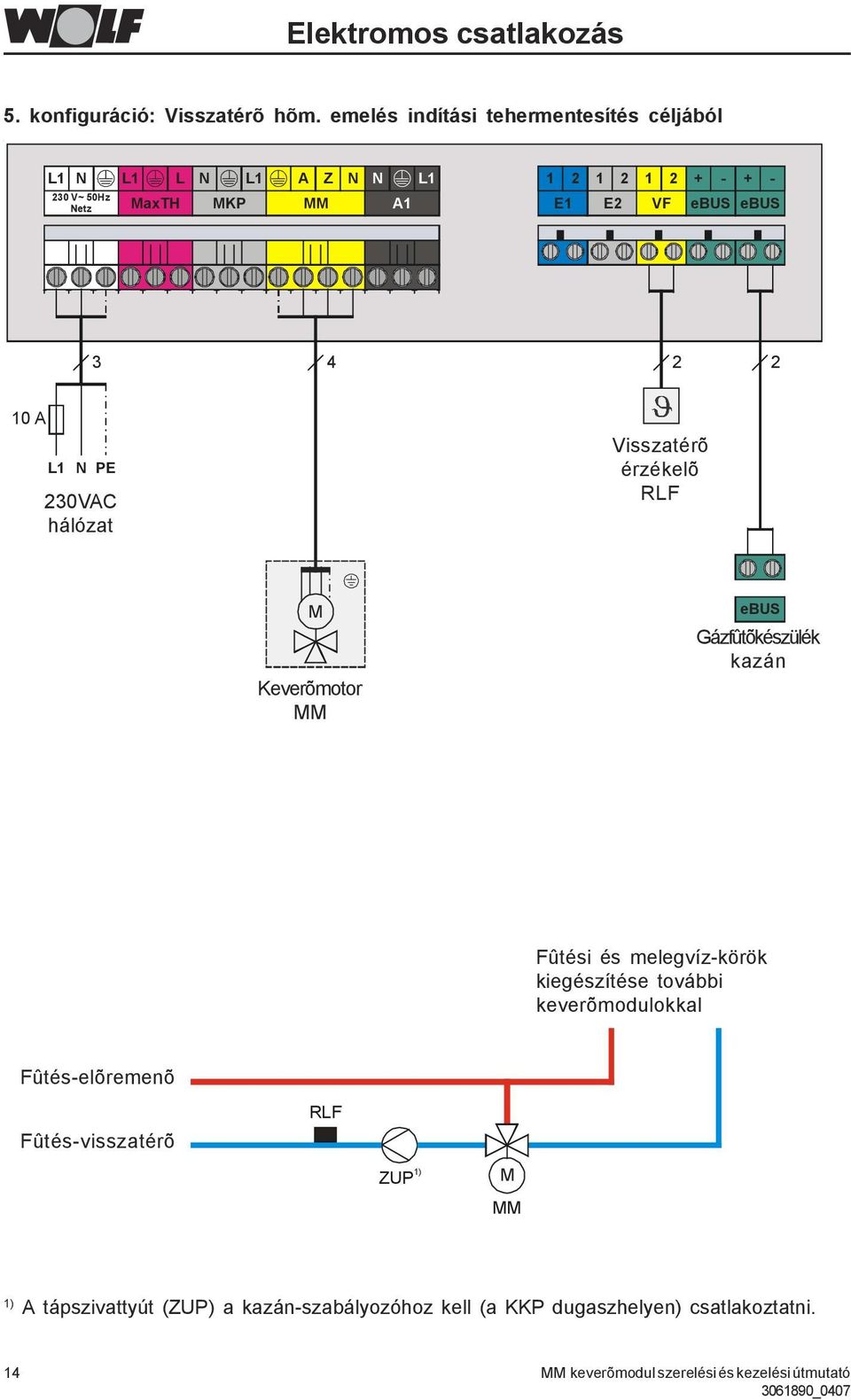

14 Elektromos csatlakozás 5. konfiguráció: Visszatérõ hõm. emelés indítási tehermentesítés céljából L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Visszatérõ érzékelõ RLF M Keverõmotor ebus Gázfûtõkészülék kazán Fûtési és melegvíz-körök kiegészítése további keverõmodulokkal Fûtés-elõremenõ RLF Fûtés-visszatérõ ZUP 1) M 1) A tápszivattyút (ZUP) a kazán-szabályozóhoz kell (a KKP dugaszhelyen) csatlakoztatni. 14

15 Elektromos csatlakozás 6. konfiguráció: Fûtõkör- és visszatérõ hõmérséklet-emelés kerülõ-szivattyús indítási tehermentesítéshez L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Kerülõvezeték szivattyú BPP Visszatérõ érzékelõ RLF M Keverõmotor Kerülõvez. érzékelõ BPF ebus Gázfûtõkészülék kazán Heizkreis HKP 1) M Fûtés-elõremenõ RLF BPP BPF Fûtés-visszatérõ 1) A fûtõkör-szivattyút (HKP) a kazán-szabályozóhoz kell csatlakoztatni. 15

16 Elektromos csatlakozás 7. konfiguráció: Keverõkör közvetett visszatérõ hõmérséklet emeléssel indítási tehermentesítéshez, kerülõ szivattyúval L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Kerülõvezeték szivattyú BPP Kerülõvez. érzékelõ BPF Keverõkör elõremenõ érzékelõ ϑ Maximumtermosztát MaxTH 1) M Keverõmotor Visszatérõ érzékelõ RLF ebus Gázfûtõkészülék kazán Keverõkörszivattyú Keverõkör MaxTH M Fűtés-előremenő Fűtés-visszatérő RLF BPP BPF 1) lásd a "Maximum-termosztát" leírását a 8. oldalon 16

17 Elektromos csatlakozás 8. konfiguráció: Keverõkör (gyári beállítás) L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Keverõkör elõremenõ érzékelõ ϑ Maximumtermosztát MaxTH 1) M Keverõmotor ebus Gázfûtõkészülék kazán Keverõkörszivattyú Keverõkör MaxTH M Fûtés-elõremenõ Fûtés-visszatérõ 1) lásd a "Maximum-termosztát" leírását a 8. oldalon 17

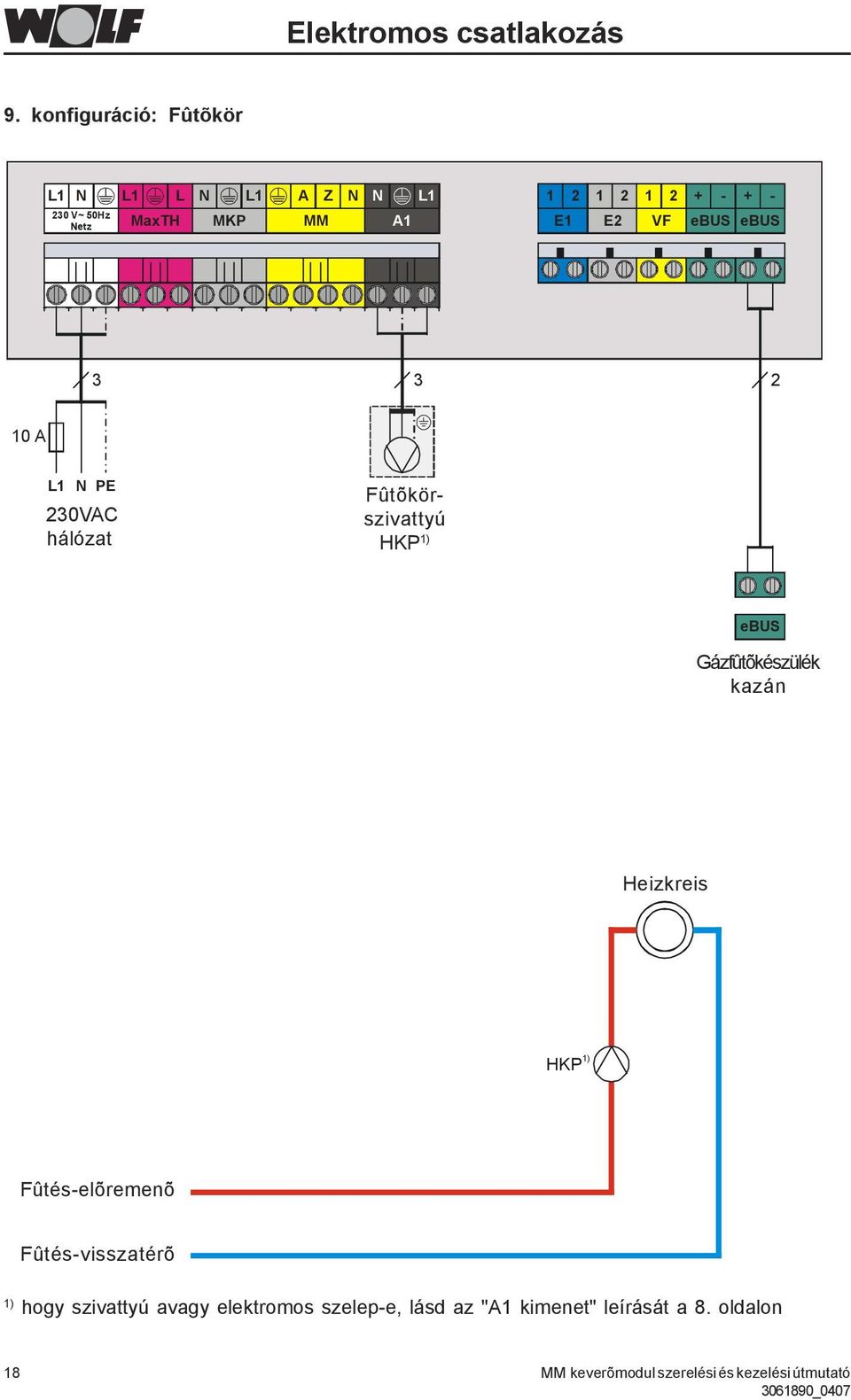

18 Elektromos csatlakozás 9. konfiguráció: Fûtõkör L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Fûtõkörszivattyú HKP 1) ebus Gázfûtõkészülék kazán Heizkreis HKP 1) Fûtés-elõremenõ Fûtés-visszatérõ 1) hogy szivattyú avagy elektromos szelep-e, lásd az "A1 kimenet" leírását a 8. oldalon 18

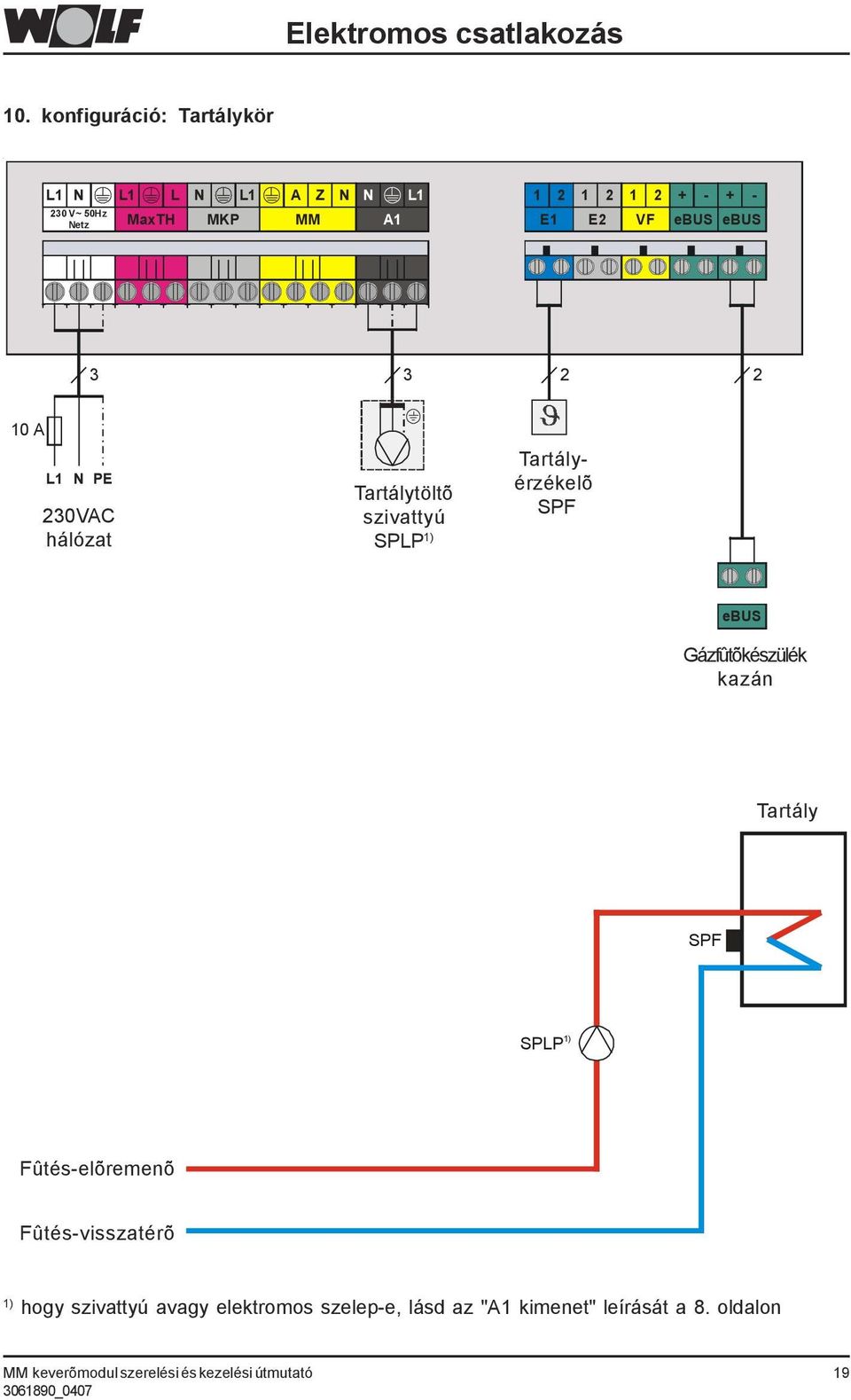

19 Elektromos csatlakozás 10. konfiguráció: Tartálykör L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N N L1 A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Tartálytöltõ szivattyú SPLP 1) Tartályérzékelõ SPF ebus Gázfûtõkészülék kazán Tartály SPF SPLP 1) Fûtés-elõremenõ Fûtés-visszatérõ 1) hogy szivattyú avagy elektromos szelep-e, lásd az "A1 kimenet" leírását a 8. oldalon 19

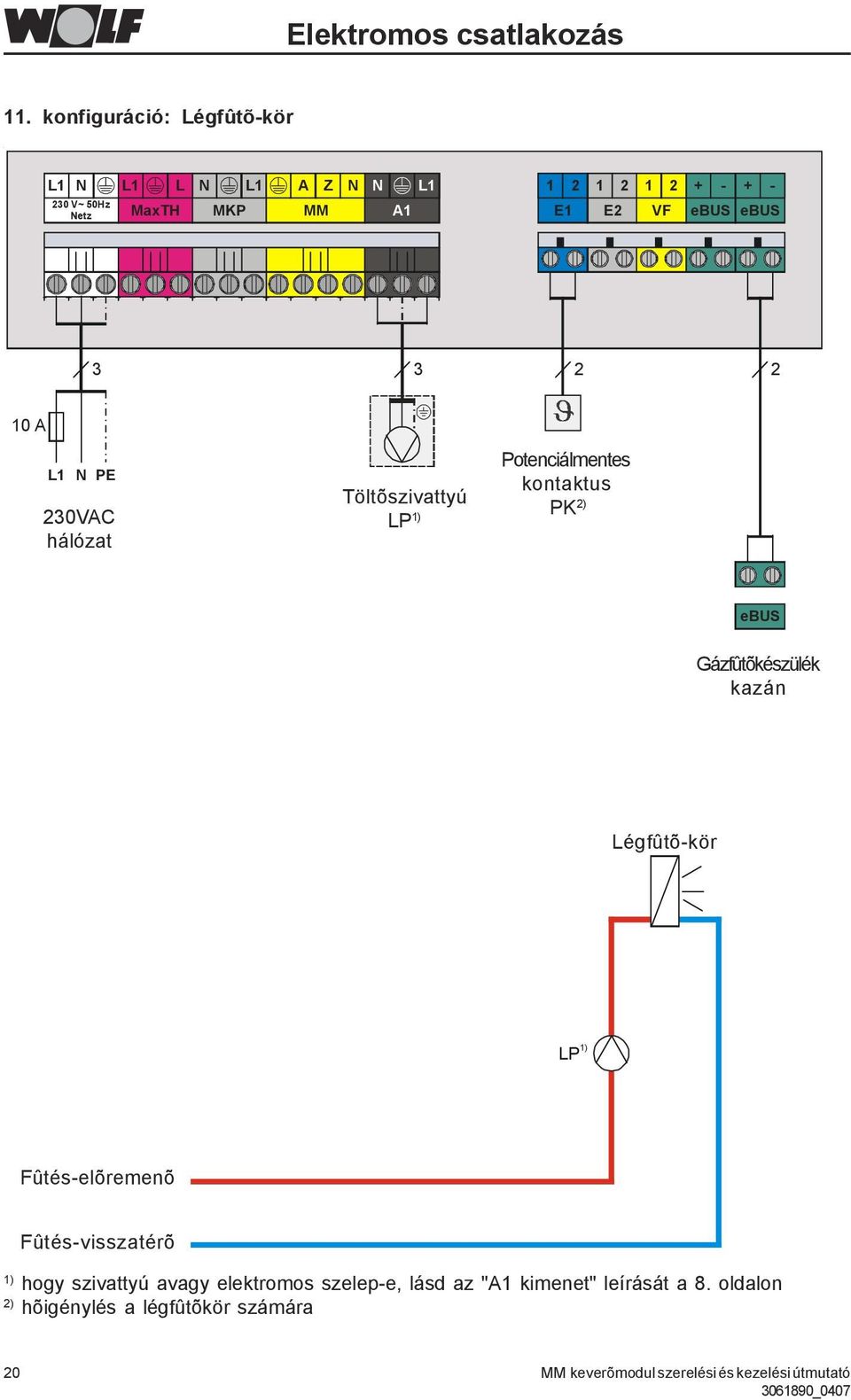

20 Elektromos csatlakozás 11. konfiguráció: Légfûtõ-kör L1 N 230 V~ 50Hz Netz L1 L MaxTH A Z N A1 E1 E ebus ebus A L1 N PE 230VAC hálózat Töltõszivattyú LP 1) Potenciálmentes kontaktus PK 2) ebus Gázfûtõkészülék kazán Légfûtõ-kör LP 1) Fûtés-elõremenõ Fûtés-visszatérõ 1) hogy szivattyú avagy elektromos szelep-e, lásd az "A1 kimenet" leírását a 8. oldalon 2) hõigénylés a légfûtõkör számára 20

21 ebus-csatolás beállítása, Wolffûtõkészülékekkel ebus-csatolás beállítása Einstellung ebus Adresse 0 Adresse 1 (Werkseinstellung) Adresse 2 Adresse 3 Adresse 4 Adresse 5 Adresse 6 Adresse 7 A Wolf-fûtõkészüléktõl függõen berendezésenként max. 7. keverõmodul csatlakoztatható. A keverõmodulok címzéseit sorban 1-tõl 7-ig a Wolf fali fûtõkészülék szabályozóhoz, az MKGalapszabályozáshoz ill. az R2 Wolf kazán-szabályozáshoz kapcsolódóan kell kiadni. Az R3 Wolf kazán-szabályozáshoz kapcsolódóan a kezelõmodul címeit 2-tõl 7-ig kell kiadni. Az egyes keverõmodulok funkció-terjedelme a konfiguráció-beállítással történik (lásd még elektromos csatlakoztatás). Maximálisan 7 keverõkör és egy közvetlen fûtõkör lehetséges berendezésenként, azaz a 3 és a 9 konfigurációt berendezésenként csak egyszer szabad kiadni, ha a kazánra nincsen közvetlen fûtõkör telepítve, függetlenül a keverõmodul címétõl. Emellett minden egyes keverõmodulhoz (keverõkörhöz) egy BM kezelõmodul is alkalmazható a komplett vezérléshez. A közvetlen fûtõkör vezérlése mindig a 0 címzésû kezelõmodulról történik. a)max. kiépítés Wolf fali fûtõkészülékkel, MKGalapszabályozással ill. R2 Wolf kazán-szabályozással DIP HK* MK Dip 1-4 Wolf fûtõkészülék BM 1. BM MK 2 opcionális 2. BM opcionális 6. MK 7 7. BM opcionális * Wolf fali fûtõkészülékkel ill. MGK alap-szabályozással kombináltan a közvetlen fûtõkört mindig az keverõmodulra kell csatlakoztatni. R2 Wolf kazán-szabályozóval kombináltan a közvetlen fûtõkör akár a kazánra, akár egy keverõmodulra lehet csatlakoztatva. Gyári beállításban a fûtõkör a kazánra van csatlakoztatva. Amennyiben a közvetlen fûtõkört a keverõmodulra csatlakoztatják, úgy a HG06 "Szivattyúüzemmód" paramétert "1"-re (1=tápszivattyú) kell állítani. Ez a 2. kezelési szinten > Szakember > Fûtõkészülék alatt található. 21

22 ebus-csatolás beállítása, Wolffûtõkészülékekkel b) max. kiépítés R3 Wolf kazán-szabályozóval HK* MK 1 Wolf fûtõkészülék BM MK 2 1. BM BM MK 3 opcionális opcionális MK1- hez 2. BM opcionális MK 7 6. BM opcionális * R3 Wolf kazán-szabályozóval kombináltan a közvetlen fûtõkör akár a kazánra, akár egy keverõmodulra lehet csatlakoztatva. Gyári beállításban a fûtõkör a kazánra van csatlakoztatva. Amennyiben a közvetlen fûtõkört a keverõmodulra csatlakoztatják, úgy a HG06 "Szivattyúüzemmód" paramétert "1"-re (1=tápszivattyú) kell állítani. Ez a 2. kezelési szinten > Szakember > Fûtõkészülék alatt található. 22

23 ebus-csatolás beállítása, Wolf fűtőkészülékek nélkül / kapcsolási idők ebus-csatolás üzembe helyezése és beállítása, Wolf-fûtõkészülékek nélkül Amennyiben nem áll rendelkezésre csatolással ellátott fûtõkészülék, úgy az keverõmodul önálló keverõkörszabályozóként is alkalmazható. Ilyenkor vagy egy külsõ érzékelõnek kell a BM kezelõmodulra (0) vagy egy külsõ érzékelõs DCF-vevõnek kell az ebus-ra csatlakoztatva lennie. Berendezés-példákat lásd "ebus-csatolás beállítása Wolffûtõkészülékekkel" fejezet a) pontja alatt. Paraméterezés Kapcsolási idõk Az összes paraméter és kapcsolási idõ standard beállítása rögzítve van egy nem törölhetõ memóriában. Az összes módosítás elveszíthetetlenül eltárolódik, és esetleges többhetes hálózat-kimaradás esetén sem megy veszendõbe. A paraméterezés a BM kezelõmodul segítségével történik. A paraméterezés leírása és végrehajtása a BM kezelõmodul szerelési és kezelési útmutatójában tanulmányozható. Keverõkör: A keverõ kapcsolási idõi a megfelelõ keverõmodulban vannak lerakva. Ez a 2. kezelési szinten > Szakember > Keverõ alatt található Keverõkör és tárolótartály: A keverõkör és a tároló kapcsolási idõi mindig a BM kezelõmodulban vannak lerakva. Idõprogram Blokk Kapcs. Keverõ Program Blokk Kapcs. Keverõ idõ idõ BE KI BE KI 1. idõprogram Hé-Pé 1 5:00 21:00 3. idõprogram Hé 1 4:30 20: Sz-Va 1 6:00 22:00 Ke 1 4:30 20: idõprogram Hé-Pé 1 5:00 7:00 Sze 1 4:30 20: :00 21: Sz-Va 1 6:00 21:00 Cs 1 4:30 20: Pé 1 4:30 20: Sz 1 4:30 20: Va 1 4:30 20:

24 Paraméterlista Alapbeállítások paraméterlista Ez a 2. kezelési szinten > Alapbeállítás > Keverõ alatt található Paraméter Beállítási Gyári Egyéni tartomány beállítás beállítás Napi hõmérséklet 5 C - 30 C 20 C Takarék-hõmérséklet 5 C - 30 C 12 C Fûtésgörbe 0-3 0,8 Helyiség-befolyás Ki - Be Ki Téli/nyári átkapcsolás 0 C - 40 C 20 C ECO / ABS -10 C - 40 C 10 C A napi hõmérséklet, takarék-hõmérséklet, fûtési görbe, helyiségbefolyás, téli-/nyári-átkapcsolás és ECO/ABS paraméterek ismertetése a BM kezelõmodul szerelési és kezelési útmutatójában tanulmányozható. Szakember berendezésparaméterlista Az A09, A10 és A12 berendezés-paramétereket csak a kezelõmodulon lehet beállítani, 0-ás címmel. Az összes többi paramétert pedig a hozzá tartozó kezelõmodulokban. Ez a 2. kezelési szinten > Szakember > Berendezés alatt található Paraméter Beállítási Gyári Egyéni tartomány beállítás beállítás A00 Helyiség-befolyás A09 Fagyvédelmi határérték A10 Szivattyú párhuzamos üzem A11 Szivattyú-leállítás helyiség -szabályozóval off - on on A12 Csökkentés-leállítás A helyiség-befolyás, fagyvédelmi határérték, szivattyú-leállítás helyiség-szabályozóval és csökkentés-leállítás paraméterek leírása a BM kezelõmodul útmutatójában tanulmányozható. Szivattyú párhuzamos üzem Paraméter A10 = 0: Elsõbbségi üzemmód Elsõbbség biztosítása a tartálytöltés számára ((keverõmodulnál) ill. a keverõköri kimeneti hõigénylés elõtti, külsõ hõigényléshez szolgáló töltõszivattyú számára. Paraméter A10 = 1: Párhuzamos üzem A (keverõmoduli) tartálytöltés ill. a keverõköri kimeneti hõigénylés elõtti, külsõ hõigénylés párhuzamos üzeme 24

25 Paraméterlista Szakember fûtõkészülékparaméterlista Paraméter HG01 Égõ-ki-bekapcsolási hõmérséklet-különbség HG08 TV-max. kazánköri hõmérsékletkorlátozás Lásd 2. kezelési szint > Szakember > Fûtõkészülék Ahhoz, hogy biztosítsuk az igényelt elõremenõ hõmérsékletet a fûtéshez és a (keverõmoduli) tartálytöltéshez, a HG08 paramétert (=TV-max kazánköri hõmérséklet-korlátozás) a legmagasabb igényelt hõmérséklet-szintre kell beállítani. Útmutatás: Az elõírt tartály-hõmérsékletre és külsõ hõigénylés nélkülire vonatkozó gyári beállításnál (2 és 11 konfiguráció) nincs szükség a HG08 és HG01 paraméter módosítására. a) tartálytöltés (a keverõmodulnál) HG08 >= elõírt tartályhõmérséklet + MI17 + HG01 b) külsõ hõigénylés (légfûtõ) HG08 >= MI14 + HG01 b) fûtõkörök (közvetlen fûtõkör és keverõkör) HG08 >= MI02 + HG01 Egyéni beállítás Szakember keverõkörparaméterlista Ez a 2. kezelési szinten > Szakember > Keverõ alatt található Paraméter Beállítási Gyári Egyéni tartomány beállítás beállítás MI01 Min. keverõkör-hõmérséklet 0 C - 80 C 0 C MI02 Max. keverõkör-hõmérséklet 20 C - 80 C 50 C MI03 Fûtésgörbe-távolság 0K - 30K 10K MI04 Esztrichszárítás 0(Ki) MI05 Konfiguráció MI06 Fûtõkör utánfutási idõ 0-30 perc 5 perc MI07 Keverõ proporc. tartomány 5K - 40K 12K MI08 Elõírt visszatérõ-hõmérséklet 20 C - 80 C 30 C MI09 Max. tartálytöltési idõ 0-5h 2h MI10 Busz-betáp (1 = Be) 0(Ki)) - 2(Auto) 2 MI11 Kerülõve.-érzékelõ hiszterézis 0 C - 30 C 10 C MI12 Töltõszivattyú-letiltás MI13 Töltõszivattyú utánfutási idõ 0-10 perc 3 perc MI14 Állandó hõmérséklet 50 C - 80 C 75 C MI15 dt-ki (kikapcs. hõm.különb) 3-20K 5K MI16 dt-be(bekapcs. hõm.különb) 5-30K 10K MI17 Kazán-pluszhõmérséklet 0-40K 10K tartálytöltésnél MI50 Teszt-funkció

26 Paraméter-ismertetés MI 01 Minimális keverõkörhõmérséklet MI 02 Maximális keverõkör-hõmérséklet MI 03 Fûtésgörbetávolság MI 04 Esztrich-szárítás A minimális keverõkör-hõmérséklet lefelé korlátozza a keverõkör elõremenõ hõmérsékletét. A maximális keverõkör-hõmérséklet a keverõkör hõmérsékletét felülrõl korlátozza, pl. a padlóburkolat károsodásának megelõzése érdekében. Nem helyettesíti a szivattyú-leállításra szolgáló maximum-termosztátot. A fûtõvíz-hõmérséklet keverõkör-hõmérséklethez képest a beállított értékkel megnövelõdik. Amikor új épületek esetében a padlófûtést elõször helyezik üzembe, lehetõség van arra, hogy az elõremenõ hõmérsékletet a külsõ hõmérséklettõl függetlenül vagy egy állandó értékre, vagy pedig egy automatikus esztrich-szárító-program szerint szabályozzuk. Amennyiben a funkciót aktiváltuk (az 1-es vagy 2-es beállítással), azt az MI 04 paraméter 0-ra való visszaállításával lehet befejezni. MI 04 = 0 nem mûködik a funkció MI 04 = 1 állandó keverõkör-hõmérséklet A keverõkör a beállított elõremenõ hõmérsékletre lesz felfûtve. Az elõírt elõremenõ hõmérséklet fixen az MI 01 paraméterben beállított hõmérsékletre van szabályozva. MI 04 = 2 esztrich-szárítási funkció Az elsõ két napon az elõírt elõremenõ hõmérséklet a 25 C-os értéken állandó marad. Ezután ez naponta (0:00 órakor) automatikusan 5 C-kal megnõ, egészen a maximális keverõköri hõmérséklet (MI 02) eléréséig, amelyet aztán két napon át fenntartunk. Ezt követõen az elõírt elõremenõ hõmérséklet naponta automatikusan 5 C-kal lecsökken a 25 C eléréséig. További két nap elteltével befejezõdik a program. Ábra: Az elõremenõ hõmérséklet idõbeli alakulása az esztrichszárítás során Elõremenõ hõmérséklet ( C) Esztrich-kiszárítási idõ (nap) Figyelem: Az idõbeli lefutást és a maximális elõremenõ hõmérsékletet le kell egyeztetni az esztrich készítõjével, ellenkezõ esetben az esztrich károsodhat (repedések képzõdhetnek). Esetleges áramkimaradást követõen a esztrich-kiszárítási program megszakítás nélkül folytatódik. A (BM) kijelzõn a hátralevõ idõ íródik ki napokban. 26

27 Paraméter-ismertetés MI 05 Konfiguráció MI 06 Fûtõkör utánfutási idõ MI 07 Keverõ proporcionális tartomány Az keverőmodul alkalmazásától függően kell a megfelelő konfigurációt megválasztani. Maximálisan 11 konfiguráció választható ki. A megfelelõ kapcsolási rajzokat lásd az "Elektromos csatlakoztatás" alatt. 01 konfiguráció: Keverõkör és tárolótartály-kör 02 konfiguráció: Keverõkör és légfûtõ-kör 03 konfiguráció: Keverõkör és fûtõkör 04 konfiguráció: Keverõkör és visszatérõ hõmérsékletemelés a fûtés támogatására 05 konfiguráció: Visszatérõ hõmérséklet emelés indítási tehermentesítés céljából 06 konfiguráció: Fûtõkör- és visszatérõ hõmérséklet emelés kerülõ szivattyús indítási tehermentesítéshez 07 konfiguráció : Keverõkör közvetett visszatérõ hõmérséklet emeléssel indítási tehermentesítéshez, kerülõ szivattyúval 08 konfiguráció: Keverõkör (gyári beállítás) 09 konfiguráció: Fûtõkör 10 konfiguráció: Tárolókör 11 konfiguráció: Légfûtõkör A keverõkör/fûtõkör lekapcsolása után a keverõköri szivattyú/ fûtõkör-szivattyú a beállított ideig tovább jár. A keverõkör-szabályozás az alkalmazástól függõen konfigurálható a keverõkör fûtési elõremenõre vagy visszatérõ hõmérséklet emelésre. A keverõkör-hõmérsékletet a keverõkörérzékelõ / visszatérõ érzékelõ(keverõkör fûtés-elõremenõhöz / keverõkör visszatérõ hõmérséklet emeléshez) segítségével) a kapocsnál és egy motorvezérelt keverõ útján szabályozzuk be az elõírt értékre. A keverõ-szabályozónak a keverõmotor kivezérlésére szolgáló kimenete P-szabályozó-viselkedéssel rendelkezik. A "Keverõ-szabályozó proporcionális tartománya" paraméterrel lehet a P-sávot módosítani. Az impulzus-idõtartam (=a keverõmotor kivezérlése) közvetlenül arányos az elõremenõ keverõ-hõmérsékleteltéréssel (AT = elõírt - tény). Az MI 07 paraméterrel azt a hõmérsékletkülönbséget határozzuk meg, amelynél az impulzus idõtartam 100 %. A keverõ e tartományon kívül egyáltalán nem kap (AT < 1K) vagy pedig állandóan kap (AT > MI 07 paraméter-beállítás) kivezérlést. A hõmérsékletsávon belül folyamatosan szabályozás történik. A proporcionális tartományt úgy kell beállítani, hogy stabil szabályozási viselkedést biztosítson. Ez a keverõmotor mûködési idejétõl függ. Rövid mûködésû idejû keverõmotorokhoz nagyobb proporcionális tartományt kell beállítani, és megfordítva, hosszú mûködési idejûekhez kisebb proporcionális tartományt. Beállítási útmutatások: Ezek a beállítási útmutatások durva iránymutatásul szolgálnak! A gyári beállítást csak szükséges esetben módosítsa! Keverõ mûködési idõ percben Hõmérséklet-sáv, K (27. param.)

28 Paraméter-ismertetés MI 08 Elõírt visszatérõ hõmérséklet MI 05 konfiguráció = 7 A visszatérõ hõmérséklet állandó megfigyelés alatt áll. Amennyiben a visszatérõ hõmérséklet túlságosan lecsökken, teljesítménykényszer útján valamennyi keverõnél visszatérõ hõmérséklet emelés történik. Csökkenõ visszatérõ hõmérséklet: VH_tény < VH_elõírt + visszatérõ hõmérséklet hiszterézis ==> keverõ "ZÁRÁS" VH_tény < VH_elõírt ==> keverõ "ZÁRÁS" és valamennyi fûtõkör-szivattyú "KI" Emelkedõ visszatérõ hõmérséklet: VH_tény > VH_elõírt + 2 K ==> keverõ "ZÁRÁS" VH_tény > VH_elõírt + visszatérõ hõmérséklet hiszterézis + 4K ==> nincs teljesítménykényszer Visszatérõ hõmérséklet hiszterézis = 8 K Példa az elõírt visszatérõ hõmérsékletre = 30 C: Tény visszatérő hőmérséklet [K] ~ ~ Idõ Keverõ "ZÁRVA" Keverõ "ZÁRVA" és szivattyú "KI" Teljesítménykényszer MI 09 Max. tartálytöltési idõ MI 10 Busz-betáplálás MI 05 konfiguráció = 6 vagy 7 A visszatérõ hõmérséklet figyelése céljából a kerülõvezeték szivattyú minden egyes bekapcsolását követõen beindul egy idõkapcsoló(30 percre). Idõkapcsoló BE: VH_tény < VH_elõírt > 30 percig ==> 97-es hibakód VH_tény > VH_elõírt + 2K ==> idõkapcsoló és hibakód nullázás A tartálytöltés akkor minõsül befejezettnek, ha a tény tartályhõmérséklet > elõírt tartály-hõmérséklet. Amennyiben a tartálytöltés nem fejezõdik be a max. tartálytöltési idõn belül, megjelenik az 52-es hibakód, és a szabályozó ezután a "max. tartálytöltési idõre" fûtés-üzemre kapcsol át (ez nem igaz akkor, ha a Fûtés státusz = nyári üzem). Ez a ciklus addig tart, amíg a tény tartály-hõmérséklet > elõírt tartály-hõmérséklet lesz, vagy az MI09 paraméter 0-ra állítjuk. MI 10 = 0: Busztáplálás "KI", azaz a busz-betáp mindig ki van kapcsolva. MI 10 = 1: Busztáplálás "BE", azaz a busz-betáp mindig be van kapcsolva. MI 10 = 2: Busztáplálás "Auto", azaz a keverõmodul automatikusan kapcsolja be vagy ki a busz-betápot. 28

29 Paraméter-ismertetés MI 11 Kerülõ-érzékelõ hiszterézis A 6/7-es konfigurációban az A1 konfigurálható kimenet kerülõ szivattyúként mûködik egy kerülõ érzékelõ kapcsán. A kerülõ szivattyú bekapcsolásának elõfeltétele az, hogy a rendszerben legalább egy szivattyú (fûtõkör-, tartálytöltõ- vagy légfûtõszivattyú) aktív legyen. Kerülõ szivattyú BE: KSzÉ_tény < VH_elõírt + kerülõ érzékelõ hiszterézis Kerülõ szivattyú KI: KSzÉ_tény > VH_elõírt + kerülõ érzékelõ hiszterézis + 5 K Töltõszivattyú-letiltás A töltõszivattyú bekapcsolása esetén, tartálytöltéshez (1 és 10 konfiguráció) vagy külsõ hõigényléshez (2 és 11 konfiguráció), két esetet kell megkülönböztetni: a) MI12 paraméter = 0: A töltõszivattyú igénylés esetén azonnal bekapcsolódik. b1) MI12 paraméter = 1, 1-es és 10-es konfigurációnál: Töltõszivattyú "BE": hõtermelõ elõremenõ hõmérséklete > tartály-tényhõmérséklet + 5 K Töltõszivattyú "KI": hõtermelõ elõremenõ hõmérséklete <= tartály-tényhõmérséklet + 2 K b1) MI12 paraméter = 1, 2-es és 11-es konfigurációnál: Töltõszivattyú "BE": hõtermelõ elõremenõ hõmérséklete >= állandó-hõmérséklet + 5 K Töltõszivattyú "KI": hõtermelõ elõremenõ hõmérséklete > állandóhõmérséklet - 8 K MI 13 Töltõszivattyú utánfutási idõ A tartálytöltés vagy a külsõ hõigénylés (1,2,10 és 11 konfiguráció) befejezõdését követõen megkezdõdik a töltõszivattyú utánfutás. MI 14 Állandóhõmérséklet Az E1 bemenetnél egy potenciálmentes kontaktuson keresztüli külsõ hõigénylésnél és 2-es vagy 11-es konfiguráció-paraméter esetén a szabályozás a beállított elõírt elõremenõ hõmérsékletre történik és az A1 kimenet kivezérlõdik. A külsõ hõigénylés elsõbbséget élvez a fûtõkörök hõigénylésével szemben. A külsõ hõigénylés befejezõdését követõen töltõszivattyú utánfutás történik. A programválasztó-kapcsolónak és a fûtés- vagy melegvíz- idõcsatornának nincs befolyása a mûveletre. MI 15 dt-ki (kikap-csolási hõmérséklet-különbség) A 4-es konfiguráció egy keverõköri szabályozást és egy fûtéstámogató dt-szabályozást foglal magába. A fûtés-támogatás feltétele az, hogy vagy a fûtés igényeljen hõt, vagy pedig a tartálytöltés/külsõ-hõigénylés legyen aktív. Különben a fûtéstámogatás mindig ki van kapcsolva. Az 1 kimenet BE, ha PÉ_tény > VH_elõírt + dt-be Az 1 kimenet KI, ha PÉ_tény < VH_tény + dt-ki 29

30 Paraméter-ismertetés/ Kiegészítõ funkciók MI 16 dt-be (bekapcsolási hõmérsékletkülönbség) MI 17 Kazánpluszhõmérséklet tartálytöltésnél MI 50 Teszt-funkció lásd "MI 15 dt-ki (kikapcsolási hõmérsékletkülönbség)" A tartálytöltés megkezdõdik, ha a tartály-tényhõmérséklet < elõírt tartály-hõmérséklet - 5 K. Az elõírt elõremenõ hõmérséklet ezután az elõírt tartály-hõmérséklet + kazán-pluszhõmérséklettartálytöltésnél érték lesz Az MI 50 paraméter segítségével a relék egyedileg vezérelhetõk. MI50 = 1 ==> az keverõköri szivattyú reléjének kivezérlése MI50 = 2 ==> az keverõmotor reléjének "NYITÁS" kivezérlése MI50 = 3 ==> az keverõmotor reléjének "ZÁRÁS" kivezérlése MI50 = 4 ==> az A1 kimenet reléjének kivezérlése Kiegészítõ funkciók Tároló-fagyvédelem A tartálytöltés letiltása esetén az elõírt tartály-hõmérséklet 10 C. A tároló-fagyvédelem akkor kezdõdik, ha a tény-tartályhõmérséklet < elõírt tartály-hõmérséklet - 5 K. Az elõírt elõremenõ hõmérséklet ezután az elõírt tartály-hõmérséklet + kazánpluszhõmérséklet-tartálytöltésnél érték lesz. Szivattyú-állagvédelem A szivattyúk hosszabb leállás miatti megszorulásának megakadályozása érdekében az keverõköri szivattyú és az A1 kimenet egy napos állásnál hosszabb idõ után naponta (a keverõmodulon 12:00 órakor ) 5 másodpercre kivezérlést kap. Keverõ-állagvédelem A keverõ hosszabb leállás miatti megszorulásának megakadályozása érdekében a keverõ egy napos állásnál hosszabb idõ után naponta (a keverõmodulon 12:00 órakor) 10 másodpercre "NYITÁS", majd 20 másodperre "ZÁRÁS" kivezérlést kap, ha a konfiguráció (MI 05) = 1/2/3/4/7/8, ha pedig a konfiguráció = 5/6, akkor 10 másodpercre "ZÁRÁS" a kerülõvezeték felé, majd utána 20 másodpercre "NYITÁS" a kerülõvezeték felé. Kéményseprõ- / Emissszió-vizsgálat Emisszió-teszt aktív => a fûtés és melegvízkészítés engedélyezve, amíg a teszt be nem fejezõdik. Standard értékek betöltése (Reset) Állítsa a 4-es DIP-kapcsolót "off"-ra, majd ismét "on"-ra. Erre újra betöltõdnek a standard értékek. Ellenõrzésképpen rövid idõre kigyullad az összes LED. 30

31 Hibakódok Amennyiben a keverőmodul valamilyen hibát észlel, akkor villog a piros LED, és a hozzá tartozó BM kezelőmodulon vagy a (0 címzésű) központi kezelőmodulon megjelenik a keverőmodul hibakódja. A keverőmodul alábbi hibái továbbítódnak a buszon és jelződnek ki. Hiba- Hiba Ok Elhárítás kód FC52 Max. tartálytöltési Max. tartálytöltési idő túllépve lásd MI 09 paraméter-leírás idő FC70 Keverőkör-érzékelő Érzékelő vagy kábel hibás Ellenőrizze és adott esetben cserélje ki v. visszatérő érzékelő az érzékelőt és a kábelt hibás ( kapocs) FC71 Tartály-érz., puffer- Érzékelő vagy kábel hibás Ellenőrizze és adott esetben cserélje ki érz. vagy kerülő-érz. az érzékelőt és a kábelt hibás (E1 kapocs) FC79 Visszatérő érzékelő Érzékelő vagy kábel hibás Ellenőrizze és adott esetben cserélje ki vagy kerülő-érzékelő az érzékelőt és a kábelt hibás (E1 kapocs) FC97 Kerülő-szivattyú hiba Kerülőszivattyú-kábel vagy Ellenőrizze a kerülő-szivattyút, kerülő-szivattyú hiba kábelt és csatlakozást, szükség esetén csere FC81 EEPROM-hiba A paraméterek az érvényes Állítsa vissza standard értékekre tartományon kívül vannak rövid feszültség-megszakítással, majd ellenőrizze le az értékeket FC91 Busz-címzés Két vagy több tartozék- Ellenőrizze le a címzés-beállítást szabályozónak ugyanaz a busz-címe 31

32 Érzékelõ ellenállások NTC Érzékelõ ellenállások Kazán-érzékelõ, tartály-érzékelõ, tároló-szolárérzékelõ, külsõ érzékelõ, visszatérõ érzékelõ, elõremenõ érzékelõ, gyûjtõérzékelõ Hõm. Ellenállás Hõm. Ellenállás Hõm. Ellenállás Hõm. Ellenállás C Ohm C Ohm C Ohm C Ohm

33 Befecskendezéses berendezés-példa 33

34 Befecskendezéses berendezés-példa Jelmagyarázat UP keringetõ szivattyú (230V AC min. 0,75 mm2) Fojtószelep Elzáró szelep M keverõ (230V AC min. 0,75 mm2) Gravitációs fék (nyitási nyomás > 25 mbar) Sapkásszelep TW hõmérséklet-õr padlófûtéshez(230v AC) elõremenõ érzékelõ AF külsõ érzékelõ EV elektromos szelep, árammentesen zárva (230V AC min. 0,75 mm2) Keverõkör közvetlen bekötése befecskendezõ kapcsolással 1. Alkalmazási terület A befecskendezõ kapcsolást akkor alkalmazzuk, ha egy szivattyús keverõkört közvetlenül (azaz hidraulikus váltó nélkül) akarunk egy beépített szivattyús gáz-fûtõkészülékhez csatlakoztatni. A befecskendezõ kapcsolás számos elõnyt kínál a hagyományos kettõshozzákeverõ kapcsoláshoz képest. 2. Leírás A befecskendezõ kapcsolás egy nyitott kerülõvezetéket tartalmaz a keverõkör elõremenõje és visszatérõje között, amely a keverõköri szivattyút leválasztja a kazánkörrõl. A vakdugasszal ellátott keverõ a keverõkörbe befecskendezésre kerülõ tömegáramot szabályozza az elõremenõ hõmérséklet függvényében. A befecskendezõ kapcsolás elõnyei a hozzákeverõ kapcsolással szemben: - hidraulikus szétkapcsolás megy végbe úgy, hogy a készülék-szivattyú és a keverõköri szivattyú nem befolyásolja egymást. - a hidraulikus kiegyenlítés jelentõsen leegyszerûsödik, mivel fogyasztói körönként már csak 1 fojtószelepre van szükség. - a szivattyú-teljesítmény a keverõkörben lecsökken, mivel a keverõ nyomásvesztesége betudható a kazánkörben. - ha padlófûtés esetén a keverõkörben túlhõmérséklet lép fel, a keverõköri szivattyú lekapcsolódik. Nincs szükség egy plusz mágnesszelepre mint a kettõs-hozzákeverési kapcsolásnál a keverõkör ellátásának megszakítására. Telepítési követelmények: - A 3-utas keverõt vakdugasszal kell ellátni (lásd vázlat) - A keverõkör csõvezetékét helyesen kell méretezni. Szállított mennyiség DT Névl. hõteljesítmény Névleges átmérõ - csõvezeték kerülõvel együtt max l/h 10 K max. 25 kw NÁ 25 - A keverõkör és az esetleges további fogyasztói köröket fojtószelepekkel egymással össze kell hangolni úgy, hogy az egyes fogyasztók alul-ellátása elkerülhetõ legyen. 34

35 Befecskendezéses berendezés-példa 35

36 Mûszaki adatok Mûszaki adatok Tápfeszültség VAC (+10/-15%) / 2A / 50Hz Elektronika teljesítményfelvétele... < 8 VA Keverõmotor max. teljesítményfelvétele VA Max. teljesítményfelvétel szivattyú-kimenetenként VA Védelmi fokozat DIN szerint... IP 30 Védelmi osztály VDE 0100 szerint... I I Megengedett környezeti hõmérséklet üzemben C Megengedett környezeti hõmérséklet tárolásnál C Adatmegõrzés... EEPROM permanens Wolf GmbH Postfach Mainburg Tel /74-0 Fax 08751/ Internet: WOLF Klíma és Fûtéstechnika Kft Budapest, Határ út 50/a Tel Internet: 36
