Háromjáratú keverı- és osztószelepek

Átírás

1 Háromjáratú keverı- és osztószelepek Normblatt júniusi kiadás Beépítési méretek, mm Rendelési szám Méret G a c L H p max kvs [m 3 /h] /2 G 3/4 B /4 G 1 B , G 1 1/2 B /4 G 2 B , /2 G 2 1/4 B G 2 3/4 B , Háromjáratú szelep, ISO 228/1 szerinti hengeres külsı menettel, B osztályú lapos tömítéssel; a csıcsatlakozásokat. külön kell megrendelni. Nemesacél orsó, sárgaréz szelepkúp üvegszál erısítéső teflon tömítıgyőrővel. Sárgaréz tömszelence EPDM O- győrővel, a ház cc 754 S sárgarézbıl készült. A 4037 cikkszámú keverıszelepek elınyösebbek a hagyományos keverıszelepekkel, mivel nincsen rajtuk tömítıél, így nem kopnak és nem is válhatnak tömítetlenné. A szivárgási vízmennyiség sokéves használat után is alacsony marad. Kivitel max. üzemi hımérséklet C max. üzemi nyomás 16 bar / 130 C DN 32 méretig 16 bar / 110 C DN 40 és DN 50 méretnél 0 C-nál alacsonyabb hımérséklet esetén főtött tömszelence, 100 C-nál magasabb hımérsékletnél pedig hımérsékletadapter használatát ajánljuk. A szelep jelleggörbéje: lineáris Szivárgás szabályozó terhelés a kvs-érték 0,02%-ánál kevesebb (típus) keverı terhelés a kvs-érték 1%-a Etilénglikol használata 15 45%-os arányban keverve engedélyezett. A főtıvíz minısége feleljen meg az ÖNORM H 5195 szabványnak, ill. a 2035 DI irányelvnek. Üzemi adatok Hideg, ill. meleg víz, valamint levegı állandó szabályozására keverı- vagy osztószelepként. A szelepvezérlésekkel együtt állítható jelleggörbéjő (lineáris vagy egyenlı százalékos) végsı szabályozóként alkalmazható. Alkalmazási terület A vezérlıelemet a függı helyzetet kivéve bármilyen helyzetben felszerelheti. Gondoskodjon róla, hogy a vezérlésbe ne kerülhessen kondenzátum, csepegı víz stb. A szelep és a vezérlés beállítás nélkül összeszerelhetı, a vezérlés automatikusan igazodni fog a szelepemelkedéshez, amikor feszültséget kap. Módosítás joga a technikai fejlıdés függvényében fenntartva. HERZ Armatúra Hungária Kft. Budapest, 1106 Keresztúri út office@herzarmatura.hu *

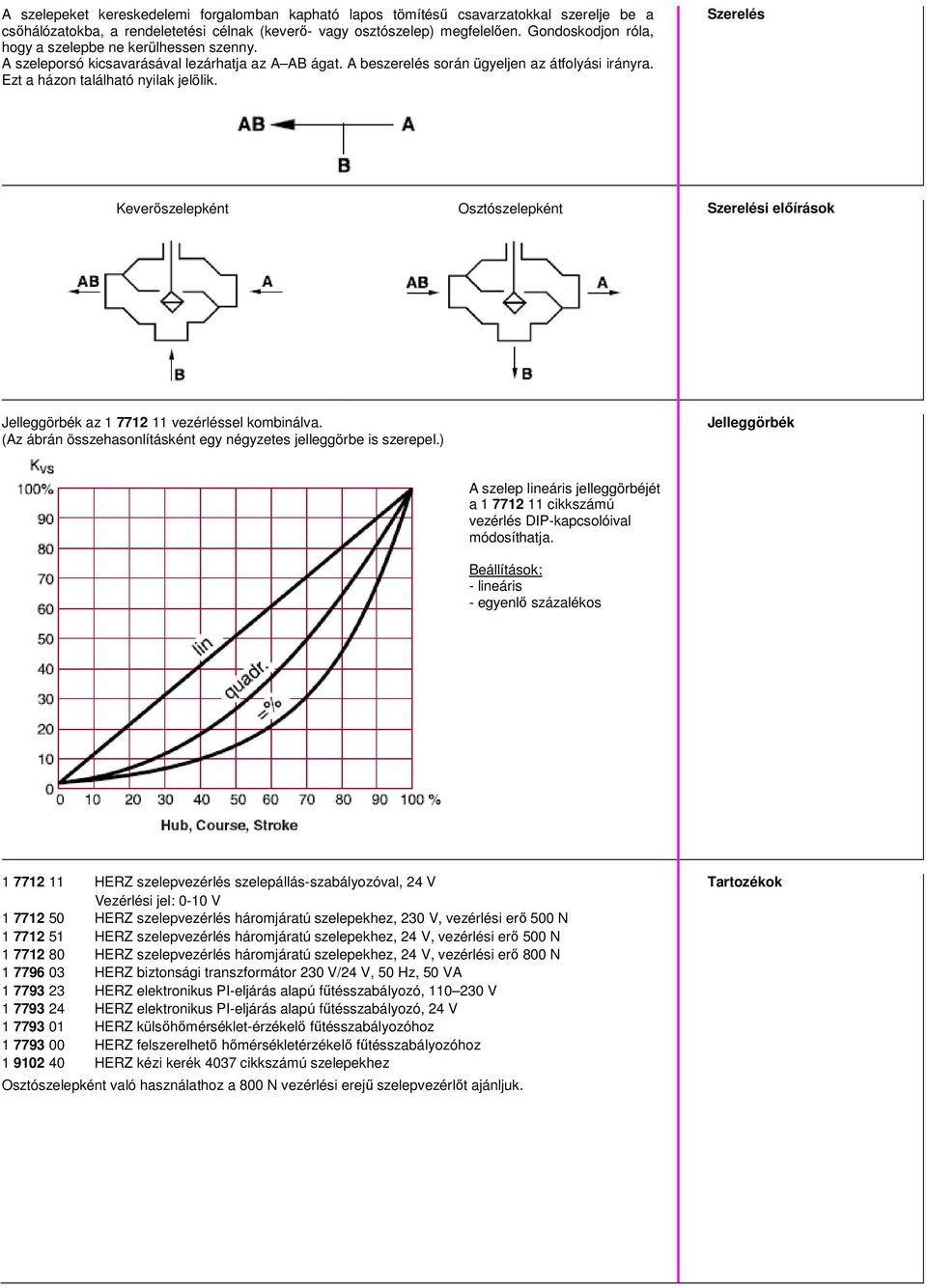

2 A szelepeket kereskedelemi forgalomban kapható lapos tömítéső csavarzatokkal szerelje be a csıhálózatokba, a rendeletetési célnak (keverı- vagy osztószelep) megfelelıen. Gondoskodjon róla, hogy a szelepbe ne kerülhessen szenny. A szeleporsó kicsavarásával lezárhatja az A AB ágat. A beszerelés során ügyeljen az átfolyási irányra. Ezt a házon található nyilak jelölik. Szerelés Keverıszelepként Osztószelepként Szerelési elıírások Jelleggörbék az vezérléssel kombinálva. (Az ábrán összehasonlításként egy négyzetes jelleggörbe is szerepel.) Jelleggörbék A szelep lineáris jelleggörbéjét a cikkszámú vezérlés DIP-kapcsolóival módosíthatja. Beállítások: - lineáris - egyenlı százalékos HERZ szelepvezérlés szelepállás-szabályozóval, 24 ezérlési jel: HERZ szelepvezérlés háromjáratú szelepekhez, 230, vezérlési erı 500 N HERZ szelepvezérlés háromjáratú szelepekhez, 24, vezérlési erı 500 N HERZ szelepvezérlés háromjáratú szelepekhez, 24, vezérlési erı 800 N HERZ biztonsági transzformátor 230 /24, 50 Hz, 50 A HERZ elektronikus PI-eljárás alapú főtésszabályozó, HERZ elektronikus PI-eljárás alapú főtésszabályozó, HERZ külsıhımérséklet-érzékelı főtésszabályozóhoz HERZ felszerelhetı hımérsékletérzékelı főtésszabályozóhoz HERZ kézi kerék 4037 cikkszámú szelepekhez Osztószelepként való használathoz a 800 N vezérlési erejő szelepvezérlıt ajánljuk. Tartozékok

3 4037 DN ascsıcsatlakozó külsı menettel Forrasztható csatlakozó d csıátmérıhöz Hegeszthetı csatlakozó d csıátmérıhöz Tartozékok Csavarzatok / / / / / / / / / / Minden csıcsatlakozás anyából, csıcsatlakozó-darabból és tömítésbıl áll. A középsı kifolyó lezárásához sapkák rendelhetık, így a szerelvény szabályozó áteresztı szelepként használható. DN DN DN 20 P DN DN DN xx CALIS-RD osztószelepek, DN 15 DN 32 termikus vezérléshez További termékek xx Háromjáratú keverı és osztószelep, DN 10 DN 20 termikus vezérléshez xx Keverıszelep visszatérıhımérséklet-emeléssel, DN 25 és DN 32 beépített termosztáttal, nem igényel külön szabályozó elemet Beépítési példa:

4 Méretezési példa: primer kör szekunder kör Primer köri szivattyú mindig bypass-szal (c) (d) (b) Bypass szelep, ha T > 30 K p bypass = p háromjáratú szelep (tényl.) p STRÖMAX = 3 [kpa] A keverıszelep méretezése; eljárás 1) p theo = 3 [kpa] 2) k velm. = primer 100 pelm. 3) Szelep kiválasztása a táblázat alapján (kv tényl. < kv elm.) 4) A tényleges nyomásveszteség kiszámítása p tényl. = primer 100 Kv tényl. 2 A teljesítmény és a vízmennyiség közötti összefüggés: = 3600 P c T = vízmennyiség [kg/h] P = teljesítmény [kw] C = fajlagos hıkapacitás, víznél 4,19 [kj/kg K] T = hımérsékletkülönbség [K] kv = szeleptényezı [m3/h] p = nyomásveszteség [kpa] Az ebben a dokumentumban található valamennyi adat a megfogalmazásuk idıpontjában ismert információkon alapszik, és kizárólag tájékoztatásul szolgál. Módosítás joga a technikai fejlıdés függvényében fenntartva. Az ábrák szimbolikus rajzoknak tekintendık, és kinézetükben eltérhetnek a tényleges termékektıl. Az esetlegesen eltérı színek a nyomdai technika sajátosságaira vezethetık vissza. A termékek országonként eltérı kivitelőek lehetnek. A gyártó fenntartja a jogot a termékek mőszaki jellemzıinek és funkcióinak módosítására. Kérdések esetén, kérjük, forduljon a legközelebbi HERZ képviselethez. HERZ Armatúra Hungária Kft. Budapest, 1106 Keresztúri út office@herzarmatura.hu *
