1 Adatlap Nyomáskiegyenlített térfogatáram-szabályozó és motoros szelep AB-QM DN A szelepmozgatóval felszerelt AB-QM egy teljes autoritású szabályozó, automatikus beszabályozó, és térfogatáram -szabályozó szelep egybeépítve. A különbözõ szelepmozgató motorokkal kétállású szabályozás, 3-pont szabályozás, illetve arányos szabályozás (0-10V) valósítható meg. Jellemzõ alkalmazások: (Légkezelõ egységek, fan-coilok, fûtõ/hûtõ egységek, ) folyamatos térfogatáram-szabályozás. Leírás Egy Danfoss szelepmozgatóval felszerelt AB-QM szelep pontos térfogatáram szabályozási tulajdonságot, fokozott kényelmet és kiváló teljes beszerzési és üzemeltetési költséget (TCO) kínál, mert megtakarít az alábbiakon: Hatékony energiaátadás és minimális szivattyúzási költségek, mivel a pontos, nyomásfüggetlen térfogatáram-korlátozás következtében részleges terhelések esetén nincsenek túlfolyások. Kisebb szivattyú beruházási költségek és kevesebb energiafogyasztás, mivel a szükséges szállítómagasság alacsonyabb a hagyományos elrendezéshez képest. A beépített ellenőrző pontok révén egyszerű a hibakeresés és a szivatytyú optimális beállítási pontjának megkeresése. Kisebb a szelepmozgató mozgása, mert a beépített nyomáskülönbség szabályozó gondoskodik arról, hogy a nyomásingadozások ne legyenek hatással a szobahőmérsékletre. Egy szobában a stabil hőmérséklet elérése ugyanolyan komfortszint mellett alacsonyabb átlaghőmérséklethez vezet. Minimális mennyiségű panasz a térfogatáramra, mivel a szelep a tervezettnek megfelelően teljesít. Minimális mennyiségű eldugulási panasz, mivel a membránkonstrukció miatt az AB-QM kevésbé érzékeny a dugulásra, mint a cartridge típusú konstrukció. Az építési projekt biztonságos részekre osztása. Amikor egy projekt egyes részei elkészülnek, azokat általában nem lehet teljesen működőképes HVAC rendszerként átadni a felhasználónak. Azonban egy Danfoss szelepmozgatóval felszerelt AB-QM szelep automatikusan szabályozza a térfogatáramot, még akkor is, ha a rendszer többi része még nem készült el. Nincs szükség az AB-QM beállítására a projekt elkészülte után. Az üzembe helyezés költsége, a költségek közel vannak a nullához egy kényelmes beállítási eljárásnak köszönhetően, melynek során nincs szükség áramlási táblázatokra, számításokra vagy mérőműszerekre. Az AB-QM szelepekkel nagyon pontosan beállítható a tervezett vízmennyiség, még akkor is, ha a rendszer már felállt és működik. Megfeleződnek a beszerelési költségek, mivel az AB-QM szelep két funkciót lát el, korlátoz & szabályoz. SMT/SI VD.C6.Q5.47 Danfoss 03/2012 1

2 A szabályozás jellemzői Az AB-QM lineáris karakterisztikával rendelkezik. Az AB-QM nyomásfüggetlen, ami annyit jelent, hogy szabályozási jelleggörbéje független a rendelkezésre álló nyomástól és nincs rá hatással az alacsony szelepautoritás. Az AB-QM-en a térfogatáram korlátozását a löket korlátozásával és a Danfoss szelepmozgatóknak a szelepek löketéhez történő kalibrálásával érjük el. Ez azt jelenti, hogy az AB-QM a beállítástól vagy a nyomáskülönbségtől függetlenül megtartja lineáris jelleggörbéjét. Az előre meghatározható jelleggörbe következtében az AB-QM-en a szelepmozgatókat fel lehet használni a reagálás átváltására lineárisról logaritmikusra (egyenszázalékos). Ez minden alkalmazásban használhatóvá teszi az AB-QM-et, beleérve a légkezelőket is, ahol a stabil szabályozási kör eléréséhez egyenlő százalékos jelleggörbére van szükség. A szelepmozgatók átkapcsolhatók lineárisról logaritmikusra a szelepmozgatón elhelyezett DIP kapcsoló beállítás átállításával. 100 % Bármelyik adott 100 %-os beállításnál LIN beállítás állandó marad, bármilyen rendelkezésre álló nyomás esetén LOG beállítás állandó marad, bármilyen rendelkezésre álló nyomás esetén V Alkalmazási területek változó térfogatáramú rendszerek Légkezelõk(AHU)/fan-coil egységek (FCU) Egy Danfoss szelepmozgatóval ellátott AB-QM szelep felhasználható szabályozó szelepként olyan hőleadókban, mint a légkezelő egység (AHU Air Handling Unit), a fan-coil egység (FCU Fan Coil Unit) vagy a sugárzó panel. Az AB-QM biztosítja és szabályozza a kívánt térfogatáramot minden légkezelőn és fenntartja a rendszer hidronikai egyensúlyát. A beépített nyomáskülönbség-szabályozónak köszönhetően a szabályozószelep mindig teljes autoritással bír, ezért mindig stabil szabályozást kínál. A hagyományos megoldásokkal ellentétben részleges terhelés esetén sincs túlfolyás, mert az AB-QM szelep mindig pontosan a szükséges mértékben korlátozza a térfogatáramot. Az AB-QM beszerelése által az egész rendszer teljesen független szabályozási körökre válik szét. Az AB-QM szelepekhez teljes Danfoss szelepmozgató kínálat tartozik, amellyel minden szabályozási stratégia megvalósítható. Szelepmozgatók kaphatók On/Off, 0-10 Volt, 4-20 ma vagy lebegőpontos kialakításban. Hûtõmennyezet 2 VD.C6.Q5.47 Danfoss 03/2012 SMT/SI

3 Alkalmazási területek állandó térfogatáramú rendszerekben Egycsöves fûtési rendszereknél az AB-QM automatikus térfogatáram korlátozóként minden strangba beépíthetõ. Az AB-QM a beállított értékre korlátozza a vízáramot, így automatikusan megvalósítja a rendszer hidraulikai egyensúlyát. Az AB-QM szelepnek még számos más alkalmazási lehetõsége van. Mindig alkalmazható, amikor egy automatikus térfogatáram-szabályozóra, vagy egy teljes autoritású szabályozó szelepre van szükség. Például hûtõ/fûtõ rendszerek, vagy kis hõközpontok esetén. Megjegyzés: További alkalmazási példák igényelhetõk a helyi Danfoss képviselettõl. SMT/SI VD.C6.Q5.47 Danfoss 03/2012 3

4 Egyszerű tervezés és üzembehelyezés Nincs szükség Kv vagy autoritás kalkulációra. A tervezéskor csak a térfogatáramot kell paraméterként figyelembe venni. Az AB-QM mindig az alkalmazásnak megfelelő, mert az AB-QM maximális beállítása megfelel a csövekben folyó áramlás sebességére vonatkozó nemzetközi szabványoknak. Az AB-QM minden HVAC alkalmazásban használható, mert lineáris és logaritmikus karakterisztikája is lehet, ha elektromos termomotoros vagy hajtóműves szelepmozgatóval kombinálják. Kompakt kivitelű, amely döntő fontosságú, ha korlátozott hely áll rendelkezésre. Például fancoil egységek esetében. Egyszerű üzembe helyezés. Nincs szükség speciális szakképzettségre vagy mérőkészülékre. Egyszerű hibaelhárítás. Gyors üzembe helyezés, mert az AB-QM szelepek nem igényelnek használat előtti átöblítést vagy légtelenítést. Az építési projekt biztonságos részekre osztása. Az AB-QM szelep automatikusan szabályozza a térfogatáramot, még akkor is, ha még nem készült el a rendszer minden része. Nincs szükség az AB-QM beállítására az építési projekt elkészülte után. Rendelés AB-QM menetes változatban (ellenőrző pontokkal és ellenőrző pontok nélkül) Kép DN Q max. (l/h) Külsõ menet (ISO 228/1) Rendelési szám AB-QM Külsõ menet (ISO 228/1) Rendelési szám 10 LF Z Z1251 G ½ G ½ Z Z LF Z Z1252 G ¾ G ¾ Z Z G 1 003Z1213 G 1 003Z G 1 ¼ 003Z1214 G 1 ¼ 003Z G 1 ½ 003Z1215 G 1 ½ 003Z G 2 003Z0760 AB-QM (DN 10-32) nem korszerűsíthető ellenőrző G 2 ½ 003Z0761 pontokkal ellátott AB-QM-re! AB-QM peremes változat Kép DN Q max. (l/h) Peremes csatlakozó Rendelési szám 003Z Z Z Z Z HF Z0715 PN Z HF Z Z HF Z Z HF Z0718 Szett-csomag (egy MSV-S és egy ellenőrző pont nélküli AB-QM) Kép DN Q max. (l/h) Külsõ menet (ISO 228/1) Rendelési szám 15 LF Z1238 G ¾ A Z G 1 A 003Z G 1 ¼ A 003Z G 1 ½ A 003Z VD.C6.Q5.47 Danfoss 03/2012 SMT/SI

5 Rendelés (folytatás) Tartozékok és pótalkatrészek Típus Hollandi csatlakozó (1 db.) Hegesztendő toldat (1 db.) Forraszvég hollandival (2 hollandi, 2 tömítés, 2 forraszvég) Elzáró & védő kupak (max. zárási nyomás 16 bar) Elzáró műanyag (max. zárási nyomás 1 bar) Megjegyzések Rendelési A csőhöz A szelephez szám R 3/8 DN Z0231 R 1/2 DN Z0232 R 3/4 DN Z0233 R 1 DN Z0234 R 1 1/4 DN Z0235 R 11/2 DN Z0279 R 2 DN Z0278 DN Z0226 DN Z0227 Hegesztés DN Z0228 DN Z0229 DN Z0270 DN Z x1 mm DN Z x1 mm DN Z7017 DN Z Z0240 AB-QM szelepkerék DN (szükséges tartozék, ha a szelepet szelepmozgató nélkül szerelik fel) DN Adapter az AB-QM-hez DN 10, G ½ belső menet az AB-QM-hez, G 3/8 belső menet (1 db) Adapter az AB-QM-hez DN 15, G ¾ belső menet az AB-QM-hez, G ¾A belső menet (1 db) Adapter az AB-QM-hez DN 20, G 1 belső menet az AB-QM-hez, G 1A belső menet (1 db) Adapter az AB-QM-hez DN 25, G 5/4 belső menet az AB-QM-hez, G 5/4A belső menet (1 db) Adapter AMV(E) 15/16/25/35 (AB-QM DN , 2. generáció) Adapter AME 13 SU az AB-QM-hez (1. generáció) Szeleplöket korlátozó - TWA (5 db. egy csomagban) Adapter AME 13 SU for AB-QM (1st. generation) Adapter AME 13 SU az AB-QM-hez (2. generáció) Szelepszár fűtés az AB-QM-hez DN / AME 15 QM Szelepszár fűtés az AB-QM-hez DN / AME 435 QM Szelepszár fűtés az AB-QM-hez DN 125, 150 / AME 55 QM Szelepszár fűtés az AB-QM-hez DN 200, 250 / AME 85 QM 003Z Z Z Z Z Z Z Z Z Z Z B Z Z Z ±0.3 Zárási pont (méret) a DN 10 - DN 32 méreteknél AB-QM szelep és elektromos szelepmozgató kombinációk (AB-QM DN ) 1) Szeleptípus Szeleplöket (mm) TWA-Z 3) AMI 140 ABNM-Z AMV 110 NL AME 110 NL AME 435 QM Ajánlott rendelési kódszámok (ezekről bővebben, lásd a szelepmozgatók adatlapjait) 082F1266 NC, 230 V 082H8048 AMI V, 12 s/mm, 2-pont szabályozás 082F1191 Termomotor LOG 24 V (0-10 V) 082F1193 Termomotor LIN 24 V (0-10 V) 082H8056 AMV 110 NL 24 V, 24 s/mm, 3-pont szabályozás 082H8057 AME 110 NL 24 V, 24 s/mm, 0-10 V 082H0171 AME 435 QM 24 V DN ,25 ü ü ü ü - DN 25, 32 4,50 ü 2) ü ü 4) ü - DN 40, ü DN ü 1) Az ajánlott minimális AB-QM beállítás 20 % 2) a Q max 60%-áig 3) Figyelem! Csak ez a típusú TWA meghajtó használható az AB-QM-hez 4) a Q max 90%-áig Kiegészítő szelepmozgató funkcionalitás is rendelkezésre áll, erről bővebben kérdezze a helyi Danfoss képviseletet. SMT/SI VD.C6.Q5.47 Danfoss 03/2012 5

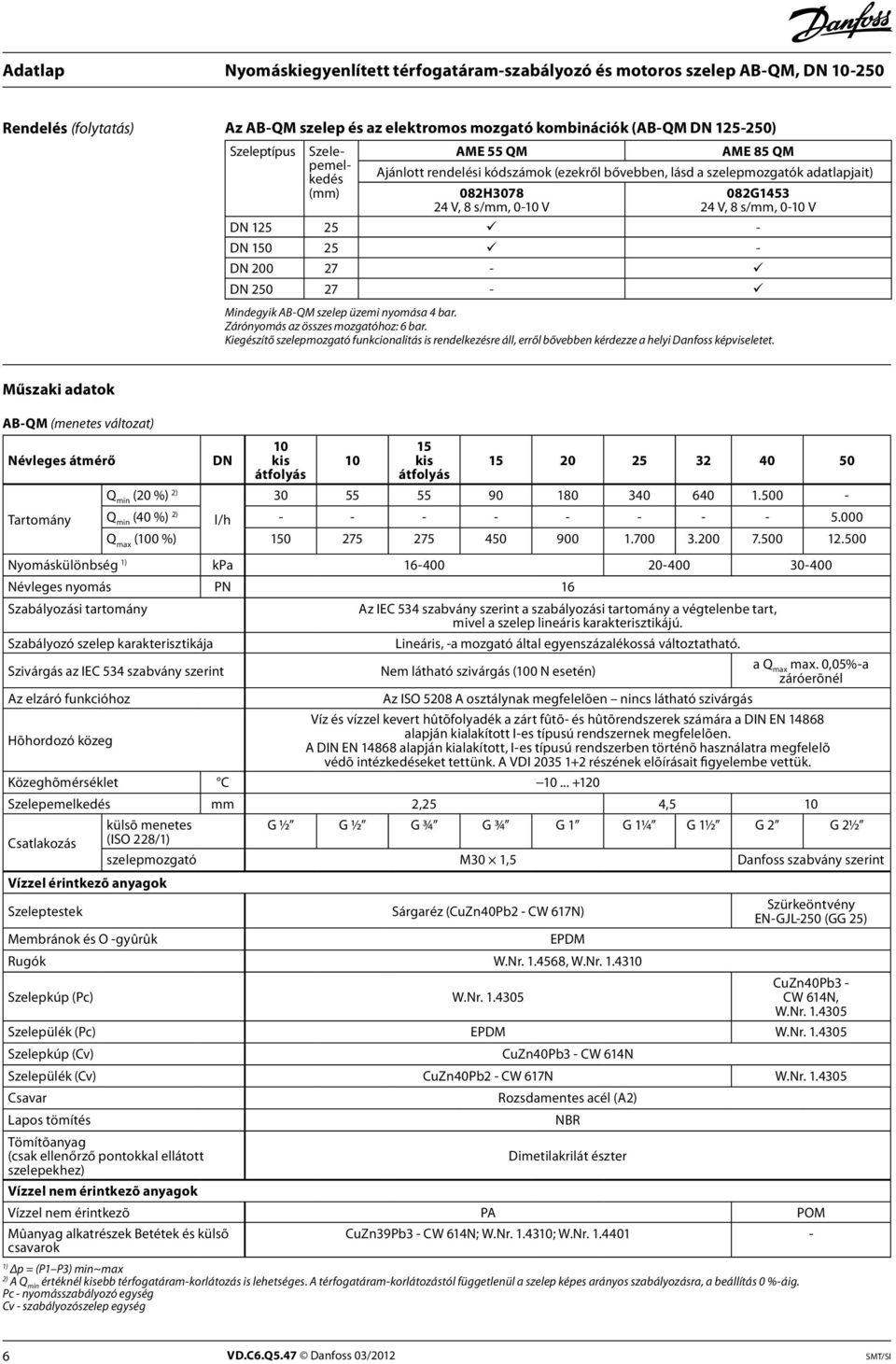

6 Rendelés (folytatás) Az AB-QM szelep és az elektromos mozgató kombinációk (AB-QM DN ) Szeleptípus Szele- AME 55 QM AME 85 QM pemel- kedés Ajánlott rendelési kódszámok (ezekről bővebben, lásd a szelepmozgatók adatlapjait) (mm) 082H V, 8 s/mm, 0-10 V 082G V, 8 s/mm, 0-10 V DN ü - DN ü - DN ü DN ü Mindegyik AB-QM szelep üzemi nyomása 4 bar. Zárónyomás az összes mozgatóhoz: 6 bar. Kiegészítő szelepmozgató funkcionalitás is rendelkezésre áll, erről bővebben kérdezze a helyi Danfoss képviseletet. Műszaki adatok AB-QM (menetes változat) Névleges átmérő Tartomány Q min (20 %) 2) DN 10 kis átfolyás kis átfolyás Q min (40 %) 2) l/h Q max (100 %) Nyomáskülönbség 1) kpa Névleges nyomás PN 16 Szabályozási tartomány Az IEC 534 szabvány szerint a szabályozási tartomány a végtelenbe tart, mivel a szelep lineáris karakterisztikájú. Szabályozó szelep karakterisztikája Lineáris, -a mozgató által egyenszázalékossá változtatható. Szivárgás az IEC 534 szabvány szerint Nem látható szivárgás (100 N esetén) a Q max max. 0,05%-a záróerõnél Az elzáró funkcióhoz Az ISO 5208 A osztálynak megfelelõen nincs látható szivárgás Víz és vízzel kevert hûtõfolyadék a zárt fûtõ- és hûtõrendszerek számára a DIN EN Hõhordozó közeg alapján kialakított I-es típusú rendszernek megfelelõen. A DIN EN alapján kialakított, I-es típusú rendszerben történõ használatra megfelelõ védõ intézkedéseket tettünk. A VDI részének elõírásait figyelembe vettük. Közeghõmérséklet C Szelepemelkedés mm 2,25 4,5 10 külsõ menetes G ½ G ½ G ¾ G ¾ G 1 G 1¼ G 1½ G 2 G 2½ Csatlakozás (ISO 228/1) szelepmozgató M30 1,5 Danfoss szabvány szerint Vízzel érintkezõ anyagok Szeleptestek Sárgaréz (CuZn40Pb2 - CW 617N) Szürkeöntvény EN-GJL-250 (GG 25) Membránok és O -gyûrûk EPDM Rugók W.Nr , W.Nr Szelepkúp (Pc) W.Nr CuZn40Pb3 - CW 614N, W.Nr Szelepülék (Pc) EPDM W.Nr Szelepkúp (Cv) CuZn40Pb3 - CW 614N Szelepülék (Cv) CuZn40Pb2 - CW 617N W.Nr Csavar Rozsdamentes acél (A2) Lapos tömítés NBR Tömítõanyag (csak ellenőrző pontokkal ellátott Dimetilakrilát észter szelepekhez) Vízzel nem érintkezõ anyagok Vízzel nem érintkezõ PA POM Mûanyag alkatrészek Betétek és külsõ CuZn39Pb3 - CW 614N; W.Nr ; W.Nr csavarok 1) Δp = (P1 P3) min~max 2) A Q min értéknél kisebb térfogatáram-korlátozás is lehetséges. A térfogatáram-korlátozástól függetlenül a szelep képes arányos szabályozásra, a beállítás 0 %-áig. Pc - nyomásszabályozó egység Cv - szabályozószelep egység 6 VD.C6.Q5.47 Danfoss 03/2012 SMT/SI

7 Mûszaki adatok (folytatás) 1) Δp = (P1 P3) min~max 2) A Q min értéknél kisebb térfogatáramkorlátozás is lehetséges. A térfogatáram- korlátozástól függetlenül a szelep képes arányos szabályozásra a beállítás 0 %-áig. Pc - nyomásszabályozó egység Cv - szabályozószelep egység AB-QM (karimás változat) Névleges átmérõ DN Tartomány 2) Q min (40 %) l/h Q max (100 %) Nyomáskülönbség 1) kpa Névleges nyomás PN 16 Szabályozási tartomány Az IEC 534 szabvány szerint a szabályozási tartomány nagy, mivel a Cv jelleggörbe lineáris. (1:3000). Szabályozó szelep karakterisztikája Lineáris, -a mozgató által egyen százalékossá változtatható. Szivárgás az IEC 534 szabvány szerint A Q max max. 0,05 % -a 500 N záróerőnél Az elzáró funkcióhoz Az ISO 5208 A osztálynak megfelelõen nincs látható szivárgás Víz és vízzel kevert hûtõfolyadék a zárt fûtõ- és hûtõrendszerek számára a DIN EN alapján kialakított I-es típusú rendszernek megfelelõen. Hőhordozó közeg A DIN EN alapján kialakított, I-es típusú rendszerben történõ használatra megfelelõ védõ intézkedéseket tettünk. A VDI részének elõírásait figyelembe vettük. Közeghőmérséklet C Szelepemelkedés mm Csatlakozás karimás PN 16 szelepmozgató Danfoss szabvány szerint Vízzel érintkezõ anyagok Vízzel érintkezõ Szürkeöntvény EN-GJL-250(GG25) Membránok/Csõmembrán EPDM O -gyûrûk EPDM Rugók W.Nr , W.Nr Szelepkúp (Pc) CuZn40Pb3 - CW 614N, W.Nr Szelepülék (Pc) W.Nr Szelepkúp (Cv) CuZn40Pb3 - CW 614N Szelepülék (Cv) W.Nr Csavar Rozsdamentes acél (A2) Lapos tömítés NBR Névleges átmérő DN HF HF HF HF Térfogatáram Q min (40 %) 2) l/h tartomány Q max (100 %) Nyomáskülönbség 1) kpa ( a HF változatnál) Nyomásfokozat PN 16 Szabályozási tartomány Az IEC 534 szabvány szerint a szabályozási tartomány nagy, mivel a Cv jelleggörbe lineáris. Szabályozó szelep karakterisztikája Lineáris (a szelepmozgatóval átváltható egyenszázalékosra) Szivárgás az IEC 534 szabvány szerint Hőhordozó közeg A Q max max. 0,01 %-a A Q 650N záróerőnél max max. 0,01 %-a 1000N záróerőnél Víz és vízzel kevert hűtőfolyadék a zárt fűtő- és hűtőrendszerek számára a DIN EN alapján kialakított I-es típusú rendszernek megfelelően. A DIN EN alapján kialakított, III-as típusú rendszerben történő használatra megfelelő védő intézkedéseket tettünk. A VDI részének előírásait figyelembe vettük. Közeghőmérséklet C Szeleplöket mm Csatlakozás perem PN 16 szelepmeghajtó Danfoss szabvány Vízzel érintkező anyagok Szeleptestek Szürkeöntvény EN-GJL-250 (GG 25) Membránok/ Csőmembrán W.Nr EPDM O-gyűrűk EPDM Rugók W.Nr W.Nr Szelepkúp (Pc) W.Nr NC W.Nr Szelepülék (Pc) W.Nr Szelepkúp (Cv) W.Nr NC W.Nr Szelepülék (Cv) W.Nr Csavar W.Nr Lapos tömítés Grafit tömítés Azbesztmentes SMT/SI VD.C6.Q5.47 Danfoss 03/2012 7

8 Felépítés 1. Tömszelence 2. Szeleporsó 3. Mûanyag beállító gyûrû 4. Szabályozó szelep kúp 5. Membrán (mûködtetõ) 6. Fõrugó 7. Szabályozó hüvely (nyomáskülönbség szabályozó) 8. Vulkanizált szelepülék (nyomáskülönbség szabályozó) P1 P2 P3 P2 - P3 P1 - P3 Δp = (P1-P3) Δp Cv = (P2-P3) AB-QM DN Funkció: Az AB-QM szelep két részbõl áll: 1. Nyomáskülönbség szabályozó 2. Szabályozó szelep 1. Nyomáskülönbség szabályozó DPC A nyomáskülönbség szabályozó állandó nyomáskülönbséget tart a szabályozó szelepkúp két oldalán. A membránon fellépõ nyomáskülönbség (p2-p3) a fõ rugóerõvel tart egyensúlyt. Amikor a szabályozó szelepre esõ nyomáskülönbség megváltozik (a rendelkezésre álló nyomás változása, vagy a szabályozó szelepszár elmozdulása miatt) a szabályozó hüvely új pozícióba mozdul, ami új egyensúlyi helyzetet eredményez, és így a nyomáskülönbség állandó értéken marad a szabályozó szelepkúp két oldalán. (100% autoritást biztosítva). 2. Szabályozó szelep Cv A szabályozó szelep lineáris karakterisztikával rendelkezik. Lökete korlátozható, ami lehetõvé teszi a szelep átfolyás érték állítását. A beállító skála százalék értékei az adott szelepméret névleges (100%) átfolyására vonatkozik. A kívánt értéket a piros jelhez kell igazítani. A szeleplöket változtatását a beállító gyûrû felemelésével, és a szelepfelsõ kívánt pozícióba fordításával végezzük (a skálán százalékban feltüntetve). A beállító gyûrû visszaengedésével ez automatikusan megakadályozza a beállított érték nem kívánt változtatását. 8 VD.C6.Q5.47 Danfoss 03/2012 SMT/SI

9 Felépítés (folytatás) 1. Elzáró csavar 2. Fõrugó 3. Membrán 4. DP szelepkúp 5. Szelepülék 6. Szeleptest 7. Szabályozószelep kúp 8. Rögzítõcsavar 9. Skála 10. Tömszelence 11. Szeleporsó AB-QM DN AB-QM DN 40, Szeleptest 2. Szelepülék 3. DPC szelepkúp 4. CV szelepkúp 5. Szabályozó öntvény 6. Csõmembrán 7. Állítócsavar 8. Csõrugó a DPC kúp nyomáscsökkentésére P1 P3 P1 P3 AB-QM DN 125 AB-QM DN 150 SMT/SI VD.C6.Q5.47 Danfoss 03/2012 9

10 Felépítés (folytatás) 1. Szeleptest 2. Szelepülék 3. DPC szelepkúp 4. CV szelepkúp 5. Szabályozó öntvény 6. Csõmembrán 7. Állítócsavar 8. Csõrugó a DPC kúp nyomáscsökkentésére P1 P3 AB-QM DN 200, VD.C6.Q5.47 Danfoss 03/2012 SMT/SI

11 Méretezés Menetes változat Peremes változat SMT/SI VD.C6.Q5.47 Danfoss 03/

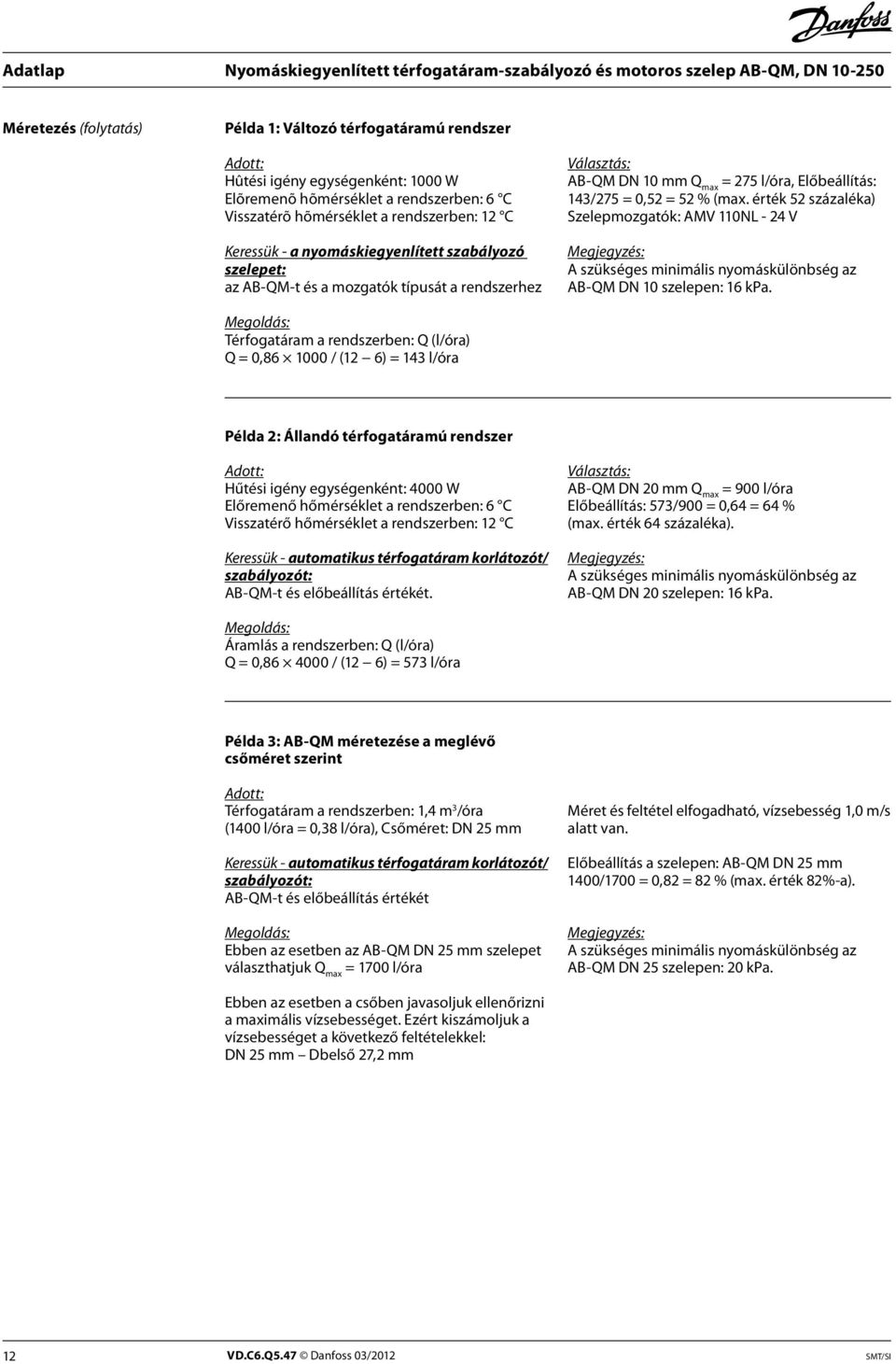

12 Méretezés (folytatás) Példa 1: Változó térfogatáramú rendszer Adott: Hûtési igény egységenként: 1000 W Elõremenõ hõmérséklet a rendszerben: 6 C Visszatérõ hõmérséklet a rendszerben: 12 C Keressük - a nyomáskiegyenlített szabályozó szelepet: az AB-QM-t és a mozgatók típusát a rendszerhez Választás: AB-QM DN 10 mm Q max = 275 l/óra, Előbeállítás: 143/275 = 0,52 = 52 % (max. érték 52 százaléka) Szelepmozgatók: AMV 110NL - 24 V Megjegyzés: A szükséges minimális nyomáskülönbség az AB-QM DN 10 szelepen: 16 kpa. Megoldás: Térfogatáram a rendszerben: Q (l/óra) Q = 0, / (12 6) = 143 l/óra Példa 2: Állandó térfogatáramú rendszer Adott: Hűtési igény egységenként: 4000 W Előremenő hőmérséklet a rendszerben: 6 C Visszatérő hőmérséklet a rendszerben: 12 C Keressük - automatikus térfogatáram korlátozót/ szabályozót: AB-QM-t és előbeállítás értékét. Választás: AB-QM DN 20 mm Q max = 900 l/óra Előbeállítás: 573/900 = 0,64 = 64 % (max. érték 64 százaléka). Megjegyzés: A szükséges minimális nyomáskülönbség az AB-QM DN 20 szelepen: 16 kpa. Megoldás: Áramlás a rendszerben: Q (l/óra) Q = 0, / (12 6) = 573 l/óra Példa 3: AB-QM méretezése a meglévő csőméret szerint Adott: Térfogatáram a rendszerben: 1,4 m 3 /óra (1400 l/óra = 0,38 l/óra), Csőméret: DN 25 mm Keressük - automatikus térfogatáram korlátozót/ szabályozót: AB-QM-t és előbeállítás értékét Megoldás: Ebben az esetben az AB-QM DN 25 mm szelepet választhatjuk Q max = 1700 l/óra Méret és feltétel elfogadható, vízsebesség 1,0 m/s alatt van. Előbeállítás a szelepen: AB-QM DN 25 mm 1400/1700 = 0,82 = 82 % (max. érték 82%-a). Megjegyzés: A szükséges minimális nyomáskülönbség az AB-QM DN 25 szelepen: 20 kpa. Ebben az esetben a csőben javasoljuk ellenőrizni a maximális vízsebességet. Ezért kiszámoljuk a vízsebességet a következő feltételekkel: DN 25 mm Dbelső 27,2 mm 12 VD.C6.Q5.47 Danfoss 03/2012 SMT/SI

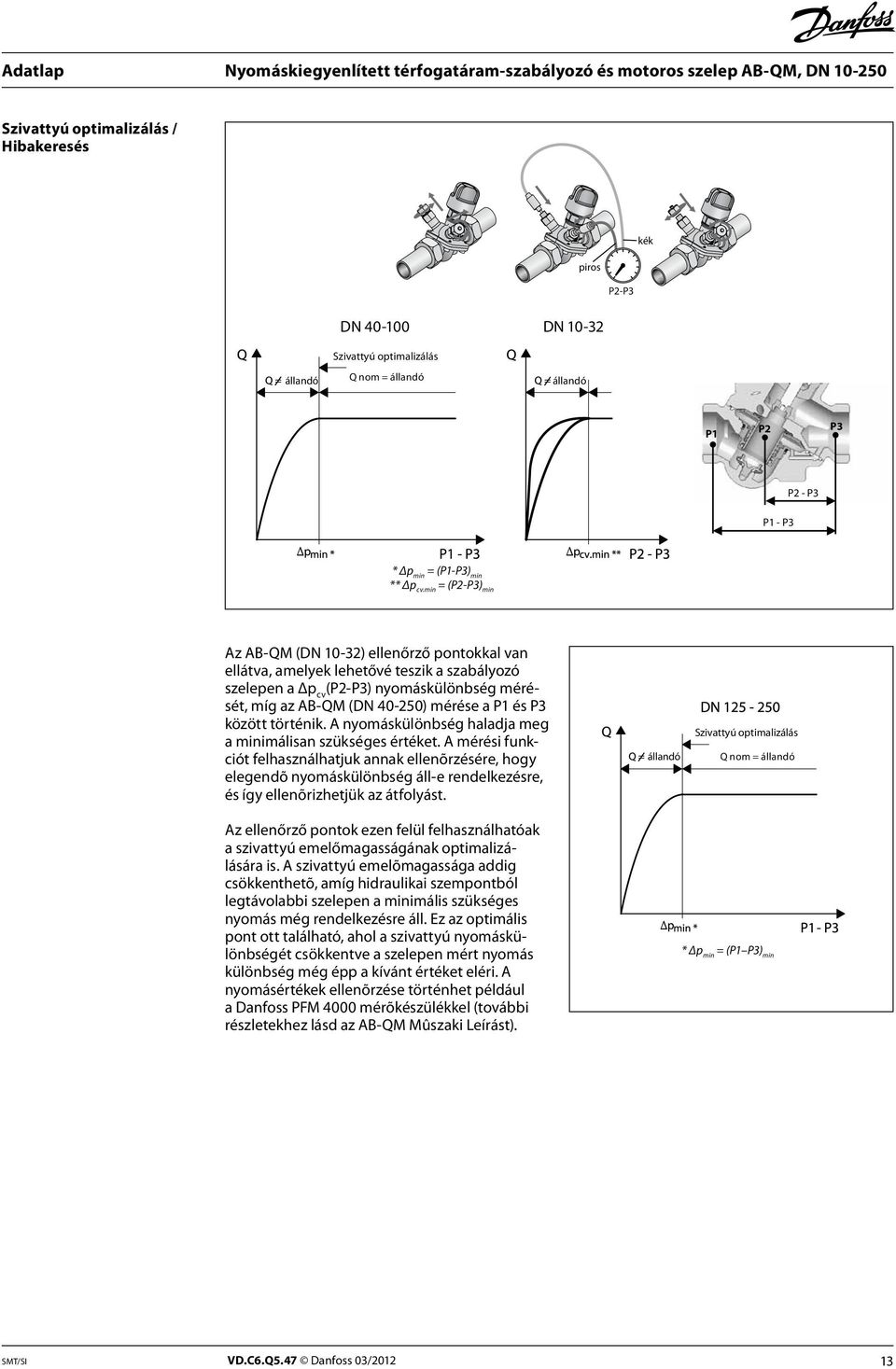

13 Szivattyú optimalizálás / Hibakeresés piros P2-P3 kék állandó DN Q DN Szivattyú optimalizálás Q nom = állandó Q<állandó szivattyú optimalizálás Q=állandó Q állandó P2-P3 P1 P2 P1 P2 P3 P3 P1-P3 P2-P3 P2 - P3 16kP a (20kPa) 400kPa P1-P3 P1 - P3 * Δp min = (P1-P3) min ** Δp cv.min = (P2-P3) min Az AB-QM (DN 10-32) ellenőrző pontokkal van ellátva, amelyek lehetővé teszik a szabályozó szelepen a Δp cv (P2-P3) nyomáskülönbség mérését, míg az AB-QM (DN ) mérése a P1 és P3 között történik. A nyomáskülönbség haladja meg a minimálisan szükséges értéket. A mérési funkciót felhasználhatjuk annak ellenõrzésére, hogy elegendõ nyomáskülönbség áll-e rendelkezésre, és így ellenõrizhetjük az átfolyást. állandó Szivattyú optimalizálás Q nom = állandó Az ellenőrző pontok ezen felül felhasználhatóak a szivattyú emelőmagasságának optimalizálására is. A szivattyú emelõmagassága addig csökkenthetõ, amíg hidraulikai szempontból legtávolabbi szelepen a minimális szükséges nyomás még rendelkezésre áll. Ez az optimális pont ott található, ahol a szivattyú nyomáskülönbségét csökkentve a szelepen mért nyomás különbség még épp a kívánt értéket eléri. A nyomásértékek ellenõrzése történhet például a Danfoss PFM 4000 mérõkészülékkel (további részletekhez lásd az AB-QM Mûszaki Leírást). * Δp min = (P1 P3) min SMT/SI VD.C6.Q5.47 Danfoss 03/

14 Előbeállítás DN A számított térfogatáram könnyen beállítható mindenféle különleges eszköz használata nélkül. Az előbeállítás módosításához (a gyári beállítás 100 %), kövesse az alábbi négy lépést: 1 Vegye le a kék védőkupakot, vagy a felszerelt szelepmeghajtót 2 Emelje fel a szürke mutatót 3 Fordítsa el (az óramutató járásával azonos irányban a csökkentéshez) az új előbeállításnak megfelelően 4 Nyomja vissza a szürke mutatót zárási helyzetbe. A kattanás után az előbeállítás rögzítve van. Az előbeállítási skála a 100 %-os (teljes) áramlás, és a 0 % (zárt állapot) közötti értékeket mutatja. Az óramutató járásával azonos irányba forgatva csökkentheti, az óramutató járásával ellentétesen forgatva növelheti a térfogatáram értékét. Ha a szelep DN 15-ös, akkor a maximális térfogatáram = 450 l/h = 100 % előbeállítás. 270 l/h térfogatáramhoz a szelep beállítása: 270/450 = 60 %. Danfoss 20 %-100 % előbeállítást / térfogatáramot ajánl. A gyári beállítás 100 %. 100 % 10 % h h+ 2 mm, DN h+ 4 mm, DN VD.C6.Q5.47 Danfoss 03/2012 SMT/SI

15 Előbeállítás (folytatás) DN Max. 25Nm Megjegyzés: 1 fordulat = 10% DN Megjegyzés: DN 125 & 150: 1 fordulat = 6,0 % DN 200 & 250: 1 fordulat = 5,5 % + Beállítás 60% Szerviz DN A szervizelési elzáró funkcióhoz, javasolt a szelep felszerelése az előremenő vezetékbe. A szelepek műanyag kézi elzáróval vannak ellátva, amellyel maximum 1 bar nyomáskülönbségig elzárható a szelep. Amennyiben nagyobb nyomáskülönbségnél szeretné elzárni a szelepet, kérjük, használja az elzáró- és védőkupakot (003Z0230), vagy állítsa a szelepet 0%-ra. DN ( ) A szervizelési elzáró funkcióhoz a szelep beépíthető az előremenő vagy a visszatérő vezetékbe. A szelepek kézi elzáró kupakkal vannak felszerelve, amely 16 bar-ig képes ellátni elzáró funkciót. Beépítés Az AB-QM szelep csak egyirányú átfolyásban alkalmazható, ami azt jelenti, hogy a szelep akkor mûködik helyesen, ha a szeleptesten feltüntetett nyíl egybe esik az áramlás irányával. Ha ezt a szabályt nem vesszük figyelembe, a szelep nem fog mûködni. Ez a gyakorlatban hirtelen zárást és nyomáslengést okoz, ha a rendelkezésre álló nyomás megnövekszik, vagy ha a szelepet kisebb értékre állítjuk. Abban az esetben, ha a rendszer visszaáramlást enged meg, visszacsapó szelep használata erősen ajánlott. Így megakadályozzuk a lehetséges vízlökéseket, ami károsíthatja az AB-QM szelepet és a rendszerben lévő más elemeket is. SMT/SI VD.C6.Q5.47 Danfoss 03/

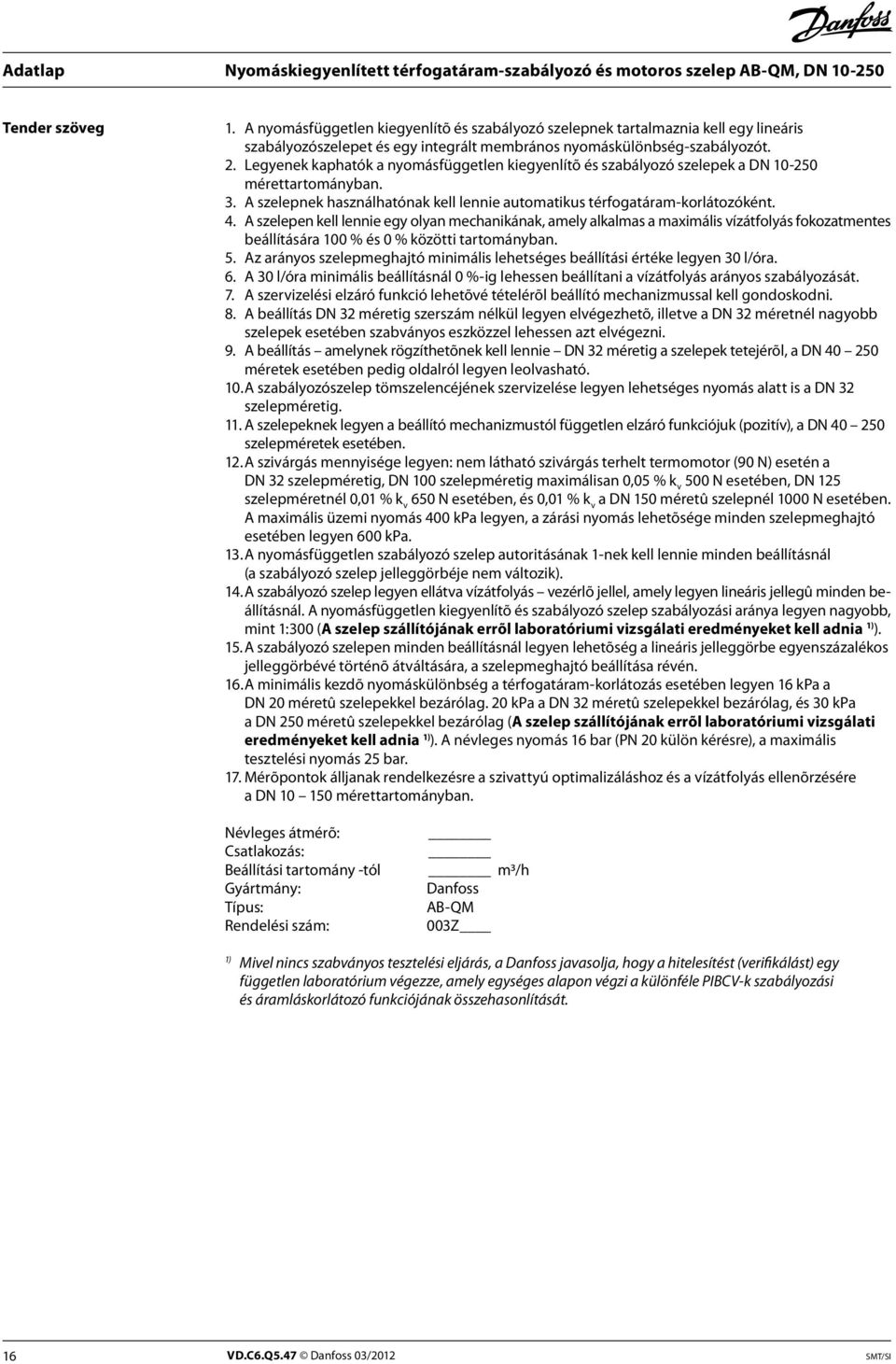

16 Tender szöveg 1. A nyomásfüggetlen kiegyenlítõ és szabályozó szelepnek tartalmaznia kell egy lineáris szabályozószelepet és egy integrált membrános nyomáskülönbség-szabályozót. 2. Legyenek kaphatók a nyomásfüggetlen kiegyenlítõ és szabályozó szelepek a DN mérettartományban. 3. A szelepnek használhatónak kell lennie automatikus térfogatáram-korlátozóként. 4. A szelepen kell lennie egy olyan mechanikának, amely alkalmas a maximális vízátfolyás fokozatmentes beállítására 100 % és 0 % közötti tartományban. 5. Az arányos szelepmeghajtó minimális lehetséges beállítási értéke legyen 30 l/óra. 6. A 30 l/óra minimális beállításnál 0 %-ig lehessen beállítani a vízátfolyás arányos szabályozását. 7. A szervizelési elzáró funkció lehetõvé tételérõl beállító mechanizmussal kell gondoskodni. 8. A beállítás DN 32 méretig szerszám nélkül legyen elvégezhetõ, illetve a DN 32 méretnél nagyobb szelepek esetében szabványos eszközzel lehessen azt elvégezni. 9. A beállítás amelynek rögzíthetõnek kell lennie DN 32 méretig a szelepek tetejérõl, a DN méretek esetében pedig oldalról legyen leolvasható. 10. A szabályozószelep tömszelencéjének szervizelése legyen lehetséges nyomás alatt is a DN 32 szelepméretig. 11. A szelepeknek legyen a beállító mechanizmustól független elzáró funkciójuk (pozitív), a DN szelepméretek esetében. 12. A szivárgás mennyisége legyen: nem látható szivárgás terhelt termomotor (90 N) esetén a DN 32 szelepméretig, DN 100 szelepméretig maximálisan 0,05 % k v 500 N esetében, DN 125 szelepméretnél 0,01 % k v 650 N esetében, és 0,01 % k v a DN 150 méretû szelepnél 1000 N esetében. A maximális üzemi nyomás 400 kpa legyen, a zárási nyomás lehetõsége minden szelepmeghajtó esetében legyen 600 kpa. 13. A nyomásfüggetlen szabályozó szelep autoritásának 1-nek kell lennie minden beállításnál (a szabályozó szelep jelleggörbéje nem változik). 14. A szabályozó szelep legyen ellátva vízátfolyás vezérlõ jellel, amely legyen lineáris jellegû minden beállításnál. A nyomásfüggetlen kiegyenlítõ és szabályozó szelep szabályozási aránya legyen nagyobb, mint 1:300 (A szelep szállítójának errõl laboratóriumi vizsgálati eredményeket kell adnia 1) ). 15. A szabályozó szelepen minden beállításnál legyen lehetõség a lineáris jelleggörbe egyenszázalékos jelleggörbévé történõ átváltására, a szelepmeghajtó beállítása révén. 16. A minimális kezdõ nyomáskülönbség a térfogatáram-korlátozás esetében legyen 16 kpa a DN 20 méretû szelepekkel bezárólag. 20 kpa a DN 32 méretû szelepekkel bezárólag, és 30 kpa a DN 250 méretû szelepekkel bezárólag (A szelep szállítójának errõl laboratóriumi vizsgálati eredményeket kell adnia 1) ). A névleges nyomás 16 bar (PN 20 külön kérésre), a maximális tesztelési nyomás 25 bar. 17. Mérõpontok álljanak rendelkezésre a szivattyú optimalizáláshoz és a vízátfolyás ellenõrzésére a DN mérettartományban. Névleges átmérõ: Csatlakozás: Beállítási tartomány -tól Gyártmány: Típus: Rendelési szám: m3/h Danfoss AB-QM 003Z 1) Mivel nincs szabványos tesztelési eljárás, a Danfoss javasolja, hogy a hitelesítést (verifikálást) egy független laboratórium végezze, amely egységes alapon végzi a különféle PIBCV-k szabályozási és áramláskorlátozó funkciójának összehasonlítását. 16 VD.C6.Q5.47 Danfoss 03/2012 SMT/SI

17 Méretek L Típus 1 L 2 L 3 L 4 L 5 L 6 H 1 H 2 H 3 H 4 H 5 b Szelep súlya mm ISO 228/1 (kg) DN G ½ 0,38 DN G ¾ 0,48 DN G 1 0,65 DN G 1 ¼ 1,45 DN G 1 ½ 2,21 L 2 H 2 b H 1 H 3 H 3 H 4 H 5 H 2 H 1 b L 1 L 2 L 2 AB-QM DN L3 L 4 L 5 L 6 TWA-Z + AB-QM ABNM + AB-QM AMV (E) 110 NL + AB-QM AMI AB-QM AB-QM DN 40, 50 AME 435 QM + AB-QM Típus L 1 H 1 H 2 H 3 b Súly mm ISO 228/1 kg DN G 2 6,9 DN G 2 ½ 7,8 SMT/SI VD.C6.Q5.47 Danfoss 03/

18 Méretek (folytatás) H 2 a H 1 H 3 L 1 AME 435 QM + AB-QM AB-QM DN L Típus 1 H 1 H 2 H 3 a Súly mm (EN ) (kg) DN ,2 DN ,0 DN ,0 DN ,0 18 VD.C6.Q5.47 Danfoss 03/2012 SMT/SI

19 Méretek (folytatás) H 2 H 1 a H 2 H 1 a L 1 L 1 AB-QM DN 125 AB-QM DN 150 H 3 H 3 AME 55 QM + AB-QM DN 125 AME 55 QM + AB-QM DN 150 Típus L 1 H 1 H 2 H 3 a Súly mm (EN ) (kg) DN ,3 DN SMT/SI VD.C6.Q5.47 Danfoss 03/

20 Méretek (folytatás) H 2 H 1 a H 3 L 1 AB-QM DN 200, 250 AME 85 QM + AB-QM DN 200, 250 Típus L 1 H 1 H 2 H 3 a Súly mm (EN ) (kg) DN DN Danfoss Kft. H-1139 Budapest Váci út 91 Telefon: (1) Telefax: (1) danfoss.hu@danfoss.com A Danfoss nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott speci káció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logo a Danfoss A/S védjegyei. Minden jog fenntartva. 20 VD.C6.Q5.47 Produced by Danfoss A/S 03/2012
