1 Tartalom 1. MOTOROK Az motorok és vezérléseik előnyei Motor egységei, alkatrészei Motorjellemzők Végállások Motorkiválasztás Motorok elektromos kapcsolásai Beépítés redőnybe és napellenzőbe VEZÉRLÉS Kapcsolás leválasztó hálózati egységgel Kapcsolás motorvezérléssel Funkciók és jelölések Intronic vezérlés (vezetékes) i-timer Plus i-memo i-control i-switch Plus, i-switch, i-switch AP Az intronic-radio vezérlés alapjai Távirányító i-r Timer Plus i-r Wall Send i-r Light Sensor i-r Transmit i-r Multi Send i-r Send 5, i-r Send i-r Marki Send Plus i-r Marki Send WS Vevők Beépített vevő i-r Receive i-r Control

2 1. MOTOROK 1.1 Az motorok és vezérléseik előnyei A redőnyök, napellenzők és kapuk kézi nyitásával és zárásával ellentétben ezek elektromos mozgatása számos előnnyel jár. A motoros meghajtással többféle vezérlési rendszer alkalmazása válik lehetővé. Automatikus (programozott) vezérléssel lehetőség van a rendszer működtetésére akár a tulajdonos távollétében is. a) Energiatakarékosság - Az automatizálás révén a megfelelő időben záró/nyitó rendszer csökkenti a fűtés és klimatizálás költségeit, ezáltal védjük környezetünket is b) Komfort - Időt és energiát takarít meg - Az intelligens vezérlésnek köszönhetően megakadályozhatjuk a lakótér felmelegedését és kihűlését illetve a káros napsugárzás bejutását - Halk üzemű motorok c) Biztonság - Távműködtetésű garázskapuk megkönnyítik a közlekedést - Csökkentheti a betörések lehetőségét az automatikus vezérlésnek köszönhetően távollétben is - Fény- és üvegtörés érzékelés - Feltolásvédelem - Vihar, szél és széllökés elleni védelem d) Tartósság - Hosszabb élettartam, alkatrészvédelem e) Egyszerű, átgondolt megoldások - A motor a tengelyben helyezkedik el, nem igényel további helyet - Rejtett vezérlés (falba süllyesztett kapcsolók, rádióadók) 2

3 1.2 Motor egységei, alkatrészei A közhiedelemmel ellentétben manapság már nincs szükség nagy és robosztus motorokra. A technológiai újításoknak köszönhetően a motorok a tengelybe építhetők, nem igényelnek további helyet mégis elég erősek és tartósak. A motor, a fék, a hajtómű és az állítható végálláskapcsolók alkotják az egységet. Hajtómű Egy háromszintes bolygómű a motor /perc-es alap fordulatszámát 14 1/perc (redőnyök), vagy 17 1/perc (napellenzők) fordulatszámokra redukálja. Az ipari műanyagból készült fogaskerekeknek köszönhetően halk és kopásmentes a működés. Motor és fék Egyfázisú váltóáramú motor kondenzátorral ellátva (230V/50Hz). A névleges áramfelvétel motortól függően 0,4 és 2,2 A között változhat. A fék (egy kónuszból és egy féktárcsából áll) a motor működése közben kialakuló elektromágneses tér hatására nyit, lehetővé téve az elfordulást. Ha a motor áll (nem vesz fel áramot), egy rugó biztosítja a kellő erőt a fék zárt állapotban tartásához. Ez a minimális erő a nagy áttételnek (253:1) köszönhetően biztonsággal megállítja és helyben tartja a tengelyt. A motorok rövid működési idővel rendelkeznek (terheletlen állapotban kb. 4-5 perc). A túlmelegedés elleni védelemért egy thermo kapcsoló (bimetál) felel. Ha a motor hőmérséklete eléri a 150 C a kapcsoló megszakítja az áramkört és addig nem is zárja, amíg a hőmérséklet le nem csökken. Végálláskapcsoló a) Pozícióérzékelés - Amint a motor elérte a végállását, kikapcsol. A végálláskapcsoló lehet mechanikus és elektromos is. - Előfordulhat, hogy a palástnyúlás hatására a néhány léc kilóg a tokból felső végállás elérésekor. Ilyekor a felső végállá újbóli beállítása szükséges. - Nem biztosítható a palást és a motor védelme akadállyal való találkozás esetén. 3

4 b) Nyomatékérzékelés - A motor nyomatékcsúcs fellépésekor kapcsol ki. A végálláskapcsoló lehet mechanikus és elektromos is. - Védelmet nyújt a palást és a motor károsodásával szemben. - Után állítás szükséges lehet, ha a palást nehezen jár. - Alsó és felső ütköző minden esetben szükséges. c) Pozíció- és nyomatékérzékelés - A motor akkor kapcsol ki, ha elérte a végállást és/vagy fellép egy csúcsnyomaték. A végállást elektromosan állíthatjuk be. Kuplung/menesztő A kuplungon keresztül viszi át a motor az erőt a tengelyre. Tengelytípusoktól függően több alakban/méretben. Adapter Pozícionálja a motort a tengelyben. Néhány motortípusnál a kikapcsolásért is felelős. 4

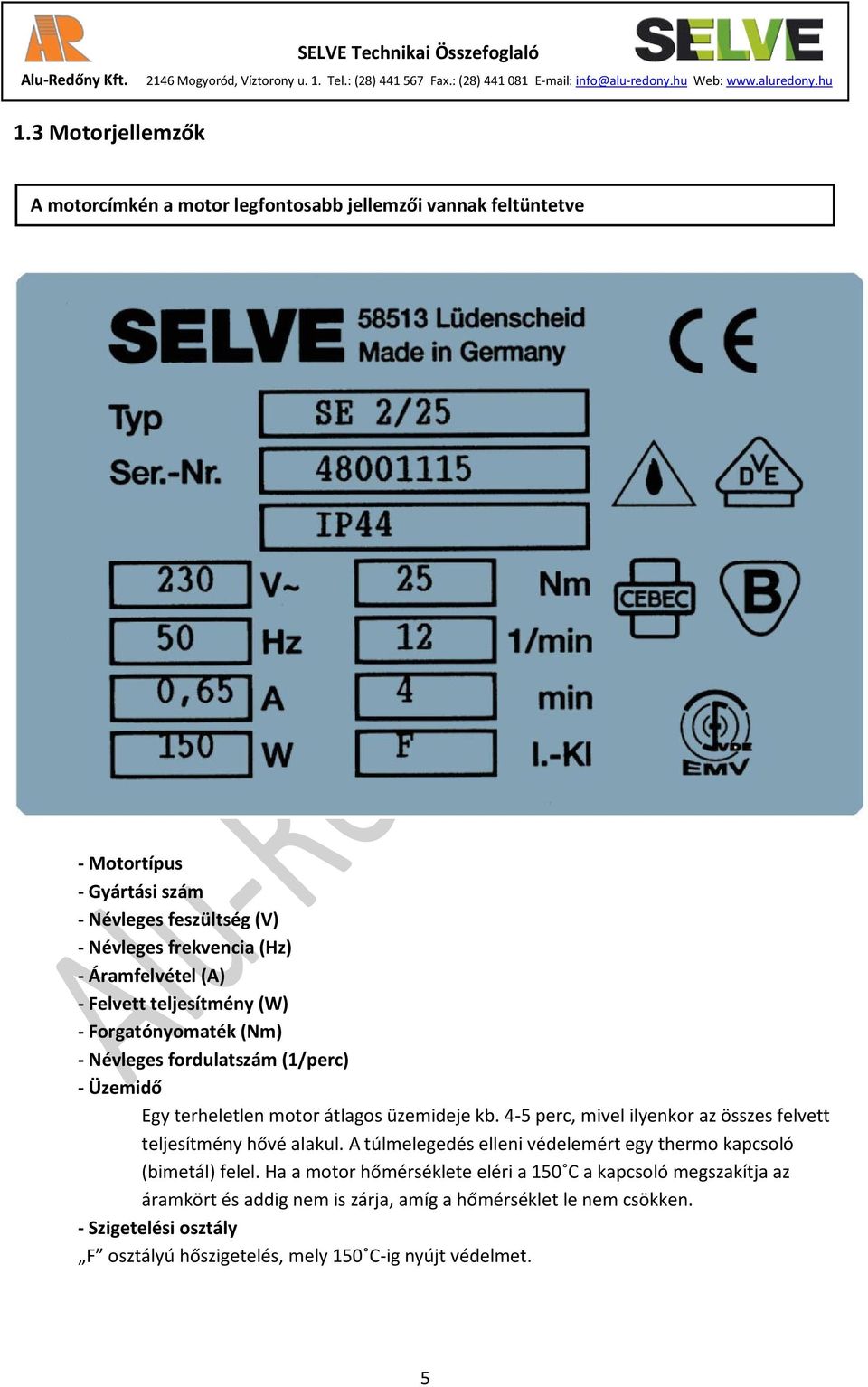

5 1.3 Motorjellemzők A motorcímkén a motor legfontosabb jellemzői vannak feltüntetve - Motortípus - Gyártási szám - Névleges feszültség (V) - Névleges frekvencia (Hz) - Áramfelvétel (A) - Felvett teljesítmény (W) - Forgatónyomaték (Nm) - Névleges fordulatszám (1/perc) - Üzemidő Egy terheletlen motor átlagos üzemideje kb. 4-5 perc, mivel ilyenkor az összes felvett teljesítmény hővé alakul. A túlmelegedés elleni védelemért egy thermo kapcsoló (bimetál) felel. Ha a motor hőmérséklete eléri a 150 C a kapcsoló megszakítja az áramkört és addig nem is zárja, amíg a hőmérséklet le nem csökken. - Szigetelési osztály F osztályú hőszigetelés, mely 150 C-ig nyújt védelmet. 5

6 - Por- és vízállóság Ennek mértéke mindig az előállítás helyén hatályban lévő előírások szerint változhat. IP44: - 1mm-nél nagyobb szemcseméretű por elleni védelem - fröccsenő víz/pára elleni védelem - VDE-tanúsítvány Ezen a jellel ellátott termék a vonatkozó német elektronikai szabványokon túl a VDE követelményeinek is megfelel. 1.4 Végállások - Mechanikus végállású - Beállító csavarral - SP - T - Nyomatékérzékeléssel - TR - AST - Elektronikus végállású - SE - SER - SEC - SEL - SEM 1.5 Motorkiválasztás Motortípus Mechanikus végállású Elektromos végállású SP AST/TR SE (SER) SEC SEL SEM Pozíció szerinti végállás x x x beállítás felül Pozíció szerinti végállás x x x x x x beállítás felül Nyomatékérzékelés felfelé x x x x (ütköző szükséges) Nyomatékérzékelés lefelé x (x) (x) (ütköző kell) Akadályérzékelés lefelé x x x Blokkolás védelem FEL x x x x x Blokkolás védelem LE (x) x x x x x Automatikus palásthossz (x) x x x állítás (idővel nem lóg be) Beállítás a motorfejen x x Beállítás a motorkábelen x x x x x Párhuzamosan kapcsolható x x x x x Ütközésig megy FEL x x x Napellenző ütközésig BE x 6

7 Motorméret A motorméret a tengely függvényében változik. A SELVE három méretosztályban gyárt motorokat. Az 1. sorozat az minimum SW40-es, a 2. sorozat az minimum SW50-es, a 3. sorozat az minimum SW70- es tengelyekkel szerelhető. Motornyomaték Az alkalmazott motor egyik legfontosabb jellemzője a forgatónyomaték. Ez függ: - a redőny súlyától - a tengely átmérőjétől - nyomaték=erő*erőkar - a súrlódástól - kb % teljesítményt emészt fel - a redőny magasságától - fordulatonként változik a feltekert redőny átmérője - a legnagyobb nyomatékigény a redőny alsó egyharmadánál lép fel A motormegnevezés Példa: SE 2/17-R - SE : motrotípus - 2/ : 2-es sorozat, legalább SW50-es tengellyel szerelendő - 17 : a motor nyomatéka Nm-ben - -R : a vezérlés típusa (jelen esetben rádiós) 1.6 Motorok elektromos kapcsolásai Motorok párhuzamos kapcsolása A SELVE motorok közül csak az elektronikus végállással rendelkezőket (SE, SEC, SEL, SER, SEM) szabad relé nélkül párhuzamosan kapcsolni. Mechanikus végállású motorok párhuzamos kapcsolásához egy relén kívül beiktatására van szükség. Két motort kétpólusú kapcsolókkal, több motort relével, csoportvezérléssel, vagy központi vezérlőrendszerrel lehet összekötni. Az együtt vezérelt motorok működési ideje eltérő. Ha két motort egy egypólusú kapcsolóval párhuzamosan összekapcsolok és az egyik redőny hamarabb érheti el a végállást, mint a másik és kikapcsol. Ekkor a másik redőny a végállás elérése előtt egy elindul az ellenkező irányba, mivel a vezérlés által kiküldött impulzus átváltja a forgásirányt. Az így kialakuló rövid impulzus addig tart, míg a végálláskapcsoló tönkre megy és a motor meghibásodik. 7

8 Két motor kapcsolási rajza 8

9 9

10 1.7 Beépítés redőnybe és napellenzőbe - a beépítéshez szükséges egy adapter és egy menesztő - a motortartó alakja a beépítés módjától függ - ügyelni kell arra, hogy a beszereléskor a motor palástja ne sérüljön (pl. ne hajtsunk bele csavart, ne fúrjuk meg), mert ez meghibásodást okozhat - a motor soha ne üssük- vagy préseljük bele a tengelybe! (pl. ne üssük be kalapáccsal) 10

11 2. VEZÉRLÉS 2.1 Kapcsolás leválasztó hálózati egységgel A leválasztó hálózati egység gondoskodik a Fázis és a Föld feszültségelosztásáról. A fázist az egység automatikusan a FEL vagy a LE irányra adja. 11

12 2.2 Kapcsolás motorvezérléssel A motorvezérlés gondoskodik a Fázis és a Föld feszültségelosztásáról. A gyengeáramú oldallal szemben, a hálózati oldalon található a C csatlakozó. Ha a motorvezérlés egy motort irányít, akkor a C csatlakozóra a FÁZIS-t kell kötni. Ha a motorvezérlést gyengeáramú rendszerre is rácsatlakoztatjuk, akkor a C csatlakozóra a FÖLD-et kell kötni. 12

13 2.3 Funkciók és jelölések Astro A vezérlőt Automatikus módra állítva hívható le ez a program. Ebben a módban a redőnyök egy előre beprogramozott időben (a naptári időtől függően változik) reggelente nyitja, esténként pedig zárja a redőnyöket. Ezek az értékek egyénileg is programozhatók. Lehetőség van Heti, Blokk (H-P/Sz,V) és Egyszeri beállításra is. Asztro(esti) A redőnyök reggel mindig ugyanabban az időben nyílnak, este pedig a naptári dátumnak megfelelő napnyugtakor záródnak. 13

14 Asztro program eltolása Ezzel a beállítással lehetőség van a program ±120 perccel való eltolása. Offset Ezzel a beállítással egy kiegészítő időpontot adhatunk meg. Ez az időpont ±240 perccel térhet el az eredetitől. Példa: Asztro idő: 20:00, Offset + 60 perc A redőny 20:00-kor szellőző pozícióba áll, 21:00-kor pedig teljesen zár Automatikus nyári/téli időszámítás A vezérlés automatikusan átáll nyári/ téli időszámításra. 14

15 Blokk Ebben a menüpontban lehetőség van a naptári hét két blokkos tagolására (H-P és Sz-V). Alkonyfunkfió Egy fényérzékelő alkalmazásával megvalósítható. Ha a fényérzékelő a megadottnál kevesebb fényt érzékel, a redőnyök zárnak. A fényerősség egy 0-15 skálán (kb Lx) állítható. A funkció nem aktív, ha nincs érték megadva. Végállás Egyéni vezérlés Egy kapcsoló egy motort vezérel direkt módon. Csoportvezérlés Csoportvezérléssel több motor egyidejű vezérlése lehetséges. 15

16 Fényérzékelő A rendszerbe történő csatlakoztatása által lehetővé válik a fényerősség mérése, ezáltal a Fényvédelem és az Alkonyfunkció használata. Fényvédelem: Ha a fényerő meghaladja a beállított értéket (legalább 3 percig), a redőny/napellenző a megadott pontba megy. Ha a fényerő lecsökken a megadott érték alá (legalább 15 percig), a redőny/napellenző a kiindulási állapotába megy vissza. A fényerősség egy 0-15 skálán (kb Lx) állítható. A funkció nem aktív, ha nincs érték megadva. Csoportvezérlés A redőnyök egyidejű és egyszerre történő mozgatása. Köztes - és szellőző pozíció Lehetővé teszi a végpontokon kívüli köztes állások beállítását. Mind az időpont, mind a pozíció szabadon választható. A Le gomb kétszeri gyors megnyomásával a redőny a középállásba küldhető, míg a Fel gomb kétszeri megnyomásával a redőny a szellőztető pozícióba küldhető. 16

17 2.4 Intronic vezérlés (vezetékes) Kábeles rendszerkiépítésnél a vezérlő egységeket kötődobozban helyezik el. A beépítés megkönnyítése érdekében az összes vezérlőegység kompatibilis a kötődobozokkal. Egy 3-eresalacsonyáramú-buszrendszerrel az összes hálózati (230V) eszköz csoportosan vezérelhető. Több fokozatban is problémamentesen megvalósítható. A maximális vezérlőkábel hossz nem haladhatja meg a 100m-t. A megfelelő jelterjedés érdekében célszerű egy vezérlőkábelre minél több eszközt kötni. Egy szabvány telefonvezeték megfelelően alkalmazható vezérlőkábelként. 3-eres-alacsonyáramú-buszrendszer Maximális kábelhossz: A Bus-rendszerre tetszőleges számú eszköz köthető. Eszköz i-timer Plus Beépített óra Astro-, Napsugárzás- és Alkonyfunkcióval Központi- és csoportvezérlés van Egyéni vezérlés van i-control Csoport- és Egyéni vezérlés van van i-timer Beépített óra nincs van i-memo Intelligens kapcsoló nincs van i-switchplus nincs van 17

18 2.4.1 i-timer Plus Univerzális vezérlőegység. Funkciók - Astro program - Astro esti program - Egyéni program - Napi két kiegészítőprogram - Vakáció funkció - Fényvédelem - Alkonyfunkció - Köztes- és szellőzőpozíció - Automatikus nyári/téli időszámítás állítás - Automata/manuális kezelés - kézi vezérlés 18

19 Ábra Bekötés 19

20 2.4.2 i-memo Napi két időpont beállítása lehetséges. Ezek automatikusan naponta ismétlődnek. Ezen felül napi két időpont állítható be, melyek heti rendszerességgel ismétlődnek. Ha egy napra napi és heti program is be van állítva, a heti program lép automatikusan életbe. Funkciók - Napi program - Heti program - Köztes- és szellőzőpozíció - Automata/manuális kezelés - kézi vezérlés Ábra Bekötés 20

21 2.4.3 i-control Az i-control egységet alkalmazhatjuk fő- (egyéni vezérlés) és alárendelt (csoportvezérlés) kapcsolóként. Egyéni- és csoportvezérlés bemenetének köszönhetően kiválóan alkalmas gyengeáramú csoportvezérlés kialakítására (csakúgy mint az i-timer Plus és az i-r Control). Funkciók - Köztes- és szellőzőpozíció - Egyéni és csoportvezérlés 21

22 Ábra Bekötés 22

23 2.4.4 i-switch Plus, i-switch, i-switch AP i-switch Plus i-switch i-switch AP Az i-switch Plus gombjai oldalt helyezkednek el, más vezérlőkkel közös adapterkeretbe illeszthető. Az i-switch nem illeszthető keretbe és a gombjai középen helyezkednek el. Az i-switch AP egy keskeny változat, melyen a gombok középen helyezkednek el. A borítás alatt egy kapcsoló található. Bal állásban a gombok rugós kapcsolóként, jobb oldali állásban billenő kapcsolóként funkcionálnak. Ábra 23

24 Bekötés Gombok 24

25 2.5 Az intronic-radio vezérlés alapjai A távvezérlés során a jeladó egy jelcsomagot küld egy bizonyos frekvencián a vevőegységnek. A vevőegység a jel hatására kapcsolja a motort. Az intronic-radio vezérlés 868,3Mhz-es frekvencián működik. Az új frekvencia azért kedvezőbb a megszokott 433Mhz-nél, mert így a jelzavarás lehetősége 100-szorosával csökkent. A csekély zavarási lehetőségek okai: - A jeladó által kibocsátott jelcsomag nagysága - 433Mhz: millió jel - 868Mhz: 10 millió jel - Csak rövidtávú rádióvezérlések - 433Mhz: 30km hatótáv - 868Mhz: 1km hatótáv - mikrofonok - fejhallgatók - központizár-távirányítók - garázskapu-távirányítók - riasztóberendezés - radarok - daruvezérlések - modellvezérlések - mozgásérzékelők A hatályos rendelkezések korlátozzák, a jeladó hatótávját és a jelerősséget. Figyelembe kell venni, hogy a jeladó és a vevő között elhelyezkedő akadályok gyengíthetik a jelet. 25

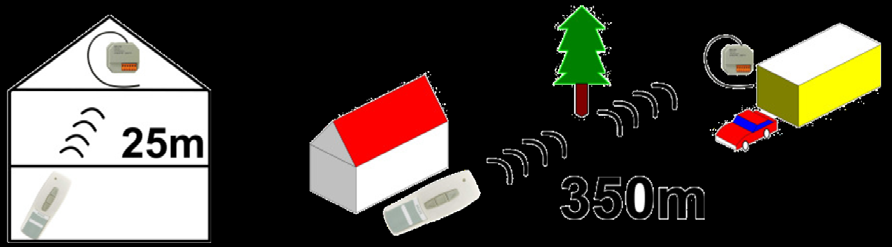

26 Különböző anyagok jeláteresztő képessége: - vas- és alumínium burkolatok 0 10% - vasbeton 10 70% - tégla és furnérlemez 65 95% - gipsz, fa, üveg % Épületben kb. 25m-ig, szabadban akár 350m-ig is lehetséges a jelküldés. 26

27 A vevőegység tájolásánál a következőket kell figyelembe venni: - még a beépítés előtt megvizsgálni, hogy a vevő és a jeladó között létre jöhet-e a zavarmentes kapcsolat. Ez különösen akkor fontos, amikor a vevő és a jeladó nem egy helységben van. - rádióvezérlést nem célszerű fémmel borított falú helységben, vagy mágneses térben elhelyezni - több ugyanazon a frekvencián kommunikáló berendezés zavarhatja egymást - a kilógó antennavéget sem levágni, sem megtoldani nem szabad! A jeladók által küldött jelek másolásvédelmét egy ún. gördülőkód biztosítja. Ezt a technológiát használják az autók központi zárjainál. Ha egy távirányító elvész, az új távirányító betanításakor a régi távirányítót a vevő kiiktatja. 27

28 2.6 Távirányító Rádiós távirányítókból létezik hordozható és falra szerelt. Megnevezés i-r Timer Plus Rádiós, programóra Astro-, Napsugárzásés Alkonyfunkcióval i-r Wall Send Rádiós falra szerelhető jeladó, 1 csatornás i-r Light Sensor Rádiós fényérzékelő i-r Transmit Rádiósító berendezés nem rádiós motorokhoz i-r Multi Send Rádióadó, 5 csatornás, programórával Elhelyezés rögzített rögzített rögzített rögzített hordozható i-r Send 5 Rádióadó, 5 csatornás hordozható i-r Send 1 Rádióadó, 1 csatornás hordozható i-r Marki Send Plus Rádióadó napellenzőkhöz, 5 csatornás, programórával, komfortfunkciókkal hordozható i-r marki Send Rádióadó napellenzőkhöz, 1 csatornás hordozható 28

29 2.6.1 i-r Timer Plus Az i-r Timer Plus beépített óra mellett Astro-, Fényvédelem- és Alkonyfunkcióval van ellátva. A Fényvédelem és Alkonyfunkció egy vezetékes fényérzékelő szenzor csatlakoztatásával valósítható meg. Funkciók - Astro program - Astro esti program - Egyéni program - Napi két kiegészítő program - Vakáció funkció - Fényvédelem - Alkonyfunkció - Köztes- és szellőzőpozíció - Automatikus nyári/téli időszámítás állítás - Automata/manuális kezelés - kézi vezérlés Ábra 29

30 2.6.2 i-r Wall Send Az i-r wall Send egy egycsatornás rádiós távirányító. Rendelkezik egy kapcsolóval, mellyel automata és manuális mód állítható be. Pl.: Egy redőny központilag vezérelt és tartozik hozzá egy saját kapcsoló is. Így a redőny leválasztható a központi vezérlésről (manuális mód). Funkciók - Automata/manuális mód - kézi vezérlés Ábra 30

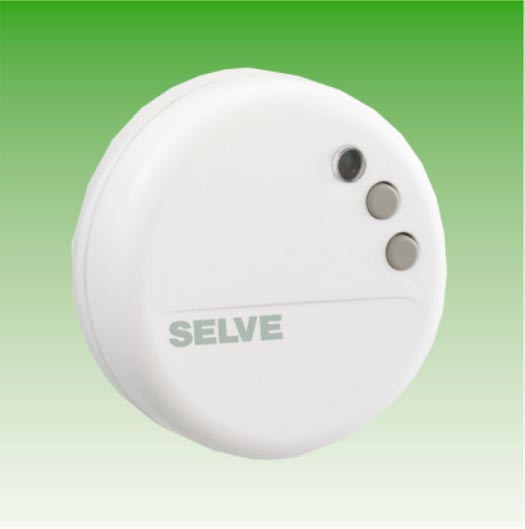

31 2.6.3 i-r Light Sensor Rádiós fényérzékelő. Képes további kapcsoló beiktatása nélkül vezérelni a redőnyt. Funkciók - Fényvédelem - Alkonyfunkció - Módválasztás - kézi vezérlés Ábra 31

32 2.6.4 i-r Transmit Az i-r Transmit-tel távvezérelhetővé tehetjük a vezetékes vezérléseket (pl.: i-switch). Egyéni- és csoportvezérlésre is alkalmas, mivel több vevő is ráprogramozható. Funkciók - Bármely redőnyhöz hozzárendelhető Ábra Kapcsolás 32

33 2.6.5 i-r Multi Send Az i-r Multi Send képes az 5 csatornát külön-külön és egyszerre is vezérelni. Csatornánként egyéni idő beállítása lehetséges. Funkciók - Astro program - Egyéni program - Vakáció funkció - Köztes- és szellőzőpozíció - Automatikus nyári/téli időszámítás állítás - Automata/manuális kezelés - kézi vezérlés Ábra 33

34 2.6.6 i-r Send 5, i-r Send 1 i-r Send 5 i-r Send 1 Az i-r Send 5 képes az 5 csatornát külön-külön és egyszerre is vezérelni. Az i-r Send 1 egy csatorna vezérlésére képes. Funkciók - 5 csatorna (i-r Send 5) - 1 csatorna (i-r Send 1) - kézi vezérlés Ábra 34

35 2.6.7 i-r Marki Send Plus Az i-r Marki Send Plus képes az 5 csatornát külön-külön és egyszerre is vezérelni. Csatornánként egyéni fényerő és szélsebesség beállítása lehetséges. Funkciók - Egyéni program - Beállítható fényerő és szélsebesség érték - Vakáció funkció - Ernyőfeszítő funkció - Köztes pozíció - 5 csatorna - Automatikus nyári/téli időszámítás állítás - Automata/manuális kezelés - kézi vezérlés Ábra 35

36 2.6.8 i-r Marki Send WS Az i-r Marki Send WS-sel egyszerűen beállítható a fényerő- és szélsebesség értéke egy potenciométer segítségével. Több eszközzel is kompatibilis. Funkciók - 1 csatornás - Beállítható fényerő- és szélsebesség érték - Automata/kézi vezérlés - kézi vezérlés Ábra 36

37 2.7 Vevők Beépített vevő A SELVE rádiós motorok egy csőmotorból és egy rádióvevőből állnak. A SELVE rádiós motorjainak ismertetőjegye az 5 eres kábel, ami lehetővé teszi, hogy egy másik motorral összekapcsoljuk. A motor végállása tesztkábellel beállítható. Rádiós motorokat csak az újfajta 5 eres tesztkábellel szabad beállítani. Az SE motor beállítókábele nem megfelelő! Funkciók - Elektromos végállás - 16 távirányító hangolható rá - Köztes állás eltárolása - Túlterhelés elleni védelem - Másik motor csatlakoztatásának lehetősége (plusz kapcsoló nélkül) Kapcsolás Egy SELVE elektromos végállású rádiós motor bekötésénél csak 3 eret (kék, barna, sárga-zöld) szabad a hálózatra kötni. A második motor összekapcsolásáért felelős két vezetékvéget hagyjuk szabadon. Ügyelni kell rá, hogy a rádióvevő antennája ne legyen közel illetve párhuzamosan a hálózati kábellel elhelyezve, mert az zavarhatja a vételt. A kilógó antennavéget sem levágni, sem megtoldani nem szabad! 37

38 Végállások beállítása 5 eres tesztkábellel Tesztkábel Végállás beállítás tesztkábellel 38

39 Végpontok törléséhez a Stop/Program gombot 6mp-ig nyomva tartani! Végállások beállítása rádiós távirányítóval A motor programozása távvezérlővel is lehetséges. Bármelyik i-tronic távvezérlő alkalmas a programozásra. Lépések: 1. Új távvezérlő hozzárendelése (egy betanított távvezérlő szükséges!) 2. Távvezérlő kitanítása (legalább kettő, ugyanarra a motorra programozott vezérlő esetén) 3. Köztes pozíció 4. Köztes/Szelőző funkció 39

40 Első üzembe helyezés (csak szakember által!) 5. Távvezérlő ÁTMENETI hozzárendelése (pl. végállás beállításhoz szerelés közben). A hozzárendelés áramtalanítás után elvész! 6. Az első távvezérlő hozzárendelése. A hozzárendelés áramtalanítás után nem vész el! 7. Üzembe helyezés utáni végpontbeállítás (állandó vagy ideiglenes betanított távvezérlő szükséges!). 40

41 Szerviz-üzemmód (csak szakember által!) Tanács: Ahhoz hogy a következő lépéseket kivitelezhessük, egy betanított távvezérlő szükséges. 8. Elveszett vagy hibás távvezérlő esetén egy új hozzárendelése. Minden más hozzárendelt távvezérlő inaktívvá válik. 9. Végállás újra beállítása 10. Gyári beállítás ( memória törlés ) 41

42 Szerviz-üzemmód (csak szakember által!) 11. Csoport beállítás. Az egy csatornára programozott vevők több csoportra/több csatornára való átprogramozása. Előtte: Csoportbontás: Utána: 42

43 Külső vevő A külső, vakolódobozba helyezhető rádiós vevőegységgel lehetőségünk van a mechanikus és elektromos végállású motorok beállítására és vezérlésére. Megnevezés i-r Receive Rádióvevő vezetékes vezérlésű motorokhoz i-r Control Rádiós csoport- és egyéni vezérlő Alkalmazás Vakolódobozba építhető Gombokkal ellátott vevő- és vezérlő egység i-r Receive Az i-r Receive egységre minden előforduló motor FEL és LE iránya csatlakoztatható. A készülék a kapott rádiójeleket átalakítja és úgy küldi tovább a motor felé. Vakolódobozba építhető. Funkciók - 16 jeladó hangolható rá - Köztes/szellőző pozíció tárolására képes - Lehetőség van a folyamatos üzem beállítására (az alap 120 mp) 43

44 Ábra Kapcsolás Folyamatos üzem Az i-r Receive képes a folyamatos működésre. Ennek az aktiválásához a 4-es (L) és az 5-ös (lámpa) csatlakozót kell összezárni. Zsaluzia Ha az i-r Receive-t zsaluziákhoz építjük be, a 4-es (L) és 6-os (zsaluzia) csatlakozót kell összezárni. 44

45 2.7.3 i-r Control Az i-r Control ideális keveréke egy vezetékes egyéni vezérlőegységnek és egy rádióvevőnek. Kényelmesen kezelhető akár rádiós központi egységekkel vagy távirányítóval. További csoport- és egyéni vezérlőbemenettel az i-r Control más vezetékes eszközökkel (i-timer Plus és i-control) együtt vezérelhető. Funkciók - 16 jeladó hangolható rá - Köztes/szellőző pozíció tárolására képes - Csoport- és egyéni vezérlés bemenet Ábra 45

46 Kapcsolás 46
