1 Powa WiFi haszna lati ú tmútato Köszönjük, hogy noontec terméket vásárolt. Kérjük mielőtt használná a terméket olvassa el a használati utasítást! Név Funkció 1 Be/kikapcsoló Gomb Rövid megnyomás esetén jelzi a feltöltöttségi szintet a négy LED segítségével. Hosszú lenyomás esetén a WiFi funkció ki és bekapcsolása. 2 Feltöltösség jelző A be/kikapcsoló gomb megnyomása esetén jelzi a LED feltöltöttséget. Egy LED 25%-nak felel meg. Ha mind világít teljesen fel van töltve ha nincs akkor le van merülve. 3 SYS LED/Rendszer Állapotjelző LED Villog: Kezdő állapot, a jelző villog a készülék indulásakor. Folyamatos világítás: A rendszer használatra kész. 4 Wi-Fi állapotjelző Villogás esetén a kapcsolat nem sikerült vagy LED helytelen. 5 Micro USB A feltöltési pont: A POWA feltöltéséhez. Bemenet 5V/2A. 6 USB Telefon feltöltése az akkumulátorral. Adattároló vagy HDD csatlakoztatása a megosztáshoz. 7 LAN/WAN 10/100M Ethernet csatlakozó, ami LAN és WAN portként is használható. 8 RST/RESET gomb A gomb 3mp-ig nyomva tartása után a gyári beállítások visszaállítása. Fontos, a visszaállítás után minden korábbi beállítás törlődik! A két alkalmazási mód bemutatása elérhető hálózati kapcsolaton keresztül. Kétféle internet csatlakozási mód közül választhat. csatlakozás van beállítva. Alapértelmezettként a vezetékes Vezetékes csatlakozás: közvetlen kapcsolat létesítése egy hálózattal a router LAN csatlakozóján keresztül Vezeték nélküli kapcsolat: egy vezeték nélküli hálózathoz való csatlakozás lehetősége A. Vezetékes csatlakozás

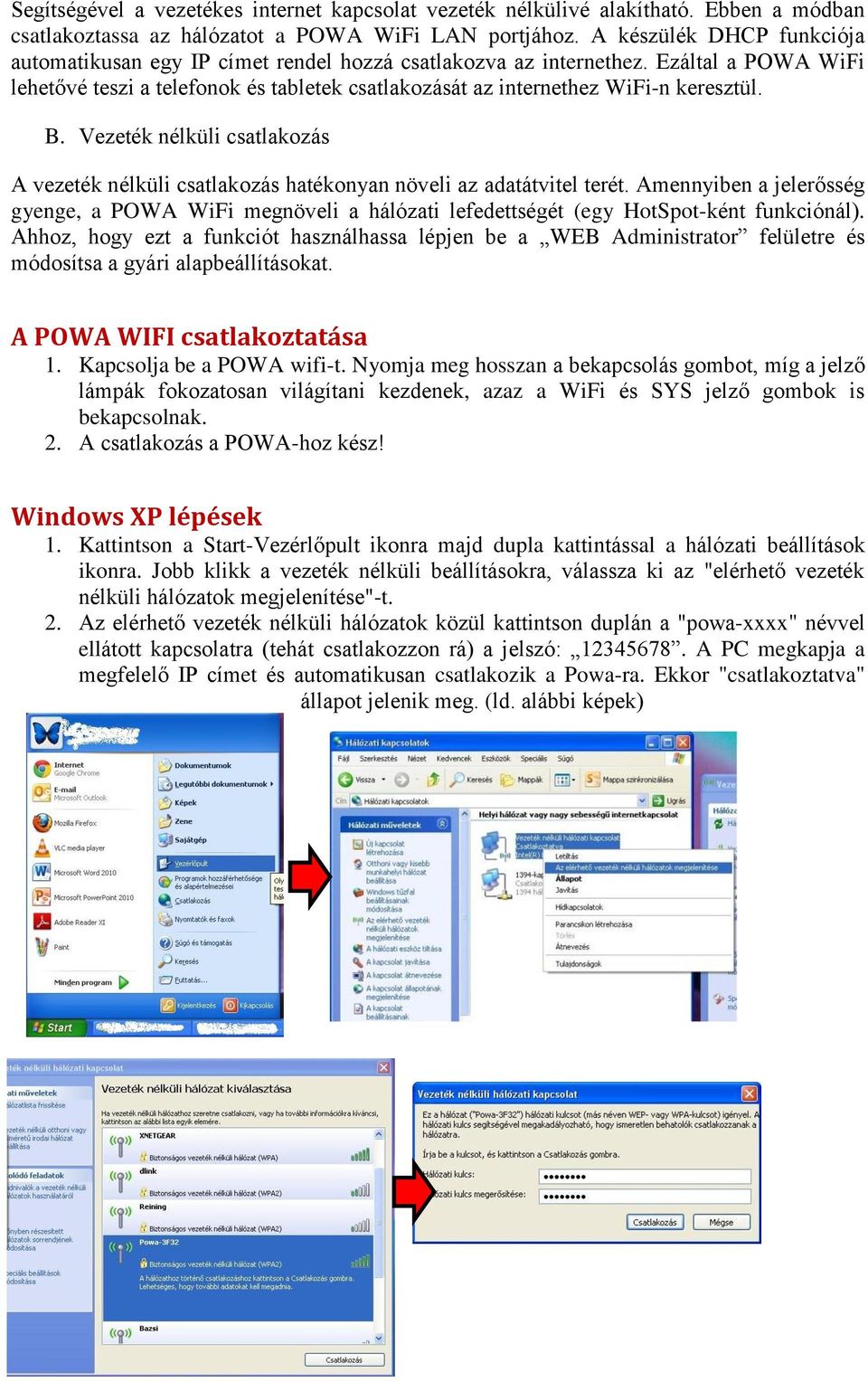

2 Segítségével a vezetékes internet kapcsolat vezeték nélkülivé alakítható. Ebben a módban csatlakoztassa az hálózatot a POWA WiFi LAN portjához. A készülék DHCP funkciója automatikusan egy IP címet rendel hozzá csatlakozva az internethez. Ezáltal a POWA WiFi lehetővé teszi a telefonok és tabletek csatlakozását az internethez WiFi-n keresztül. B. Vezeték nélküli csatlakozás A vezeték nélküli csatlakozás hatékonyan növeli az adatátvitel terét. Amennyiben a jelerősség gyenge, a POWA WiFi megnöveli a hálózati lefedettségét (egy HotSpot-ként funkciónál). Ahhoz, hogy ezt a funkciót használhassa lépjen be a WEB Administrator felületre és módosítsa a gyári alapbeállításokat. A POWA WIFI csatlakoztatása 1. Kapcsolja be a POWA wifi-t. Nyomja meg hosszan a bekapcsolás gombot, míg a jelző lámpák fokozatosan világítani kezdenek, azaz a WiFi és SYS jelző gombok is bekapcsolnak. 2. A csatlakozás a POWA-hoz kész! Windows XP lépések 1. Kattintson a Start-Vezérlőpult ikonra majd dupla kattintással a hálózati beállítások ikonra. Jobb klikk a vezeték nélküli beállításokra, válassza ki az "elérhető vezeték nélküli hálózatok megjelenítése"-t. 2. Az elérhető vezeték nélküli hálózatok közül kattintson duplán a "powa-xxxx" névvel ellátott kapcsolatra (tehát csatlakozzon rá) a jelszó: A PC megkapja a megfelelő IP címet és automatikusan csatlakozik a Powa-ra. Ekkor "csatlakoztatva" állapot jelenik meg. (ld. alábbi képek)

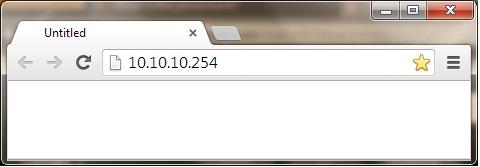

3 Windows 7 lépések 1. A hálózati kártyának és illesztőprogramjának a telepítése után kattintson a jobb sarokban lévő vezeték nélküli hálózatok ikonra, válassza ki a POWA-xxxx névvel ellátott kapcsolatota felugróhálozati listáról és dupla katintással csatlakozzon amíg a "csatlakoztatva" meg nem jelenik. A jelszó: WEB adminisztrátor bejelentkezés 1. Amint a vezeték nélküli kapcsolat létrejött, nyissa meg a böngészőt és gépelje be a POWA WiFi IP címét: a cím mezőbe és üssön entert. 2. Vigye be a felhasználó nevet: admin és a jelszót: a felugró ablakba majd jelentkezzen be. (amennyiben hibát ír ki a bejelentkezéskor, a jelszó mezőt hagyja üresen!) 3. Lépjen be a WEB hálózati beállításokhoz (Network Settings). A vezetékes kapcsolat paraméterei ahogy alább látszik: A vezetékes kapcsolat ( Wired Access ) kiválasztással, a dinamikus IP van kiválasztva alapértelmezettként. Ön kézzel beállíthatja, hozzárendelhet IP címet a zöld nyílra kattintva és a Static IP cím opciót választva. Megjegyzés: Ha nem tud kapcsolódni egy másik hálózathoz, kérdezze meg a hálózati adminisztrátort az önre vonatkozó utasításokért.

4 4. A vezeték nélküli csatlakozás ( Wireless Access ) paraméterei az alábbi ábrán láthatóak. a. SSID: gépelje be az hálózat nevét (SSID-ját) vagy kattintson a scan azaz a keresés gombra, hogy automatikusan kereshessen az elérhető hálózatok között. b. Password: gépelje be a helyes jelszót és csatlakozzon a kiválasztott hálózati csatlakozáshoz. c. IP cím: Válassza ki a DHCP (automatikus) vagy Manual (kézi) IP cím hozzárendeléséhez. A DHCP kiválasztása esetén a host automatikusan ellátja a készüléket egy IP címmel hogy az azonnal csatlakozzon az internethez. (alapértelmezett) A Manual kiválasztás esetén egyénileg kell hozzárendelnie az IP címet hogy csatlakozzon a hálózatra. Kliens Szoftver Letöltési útmutató A kliens szoftvernek köszönhetően egyéb platformról is elérhetjük a POWA által továbbküldött WiFi jelet, illetve a POWA WiFi-re rácsatlakoztatott külső adattárolón lévő adatokat (DLNA funkció).

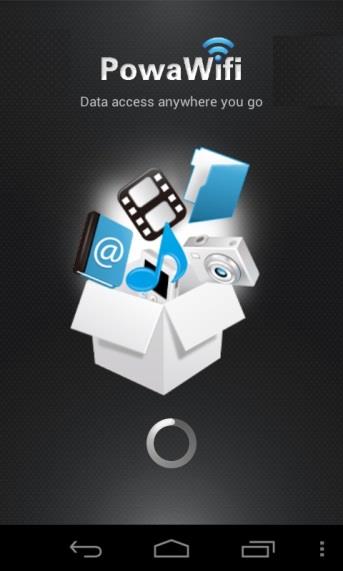

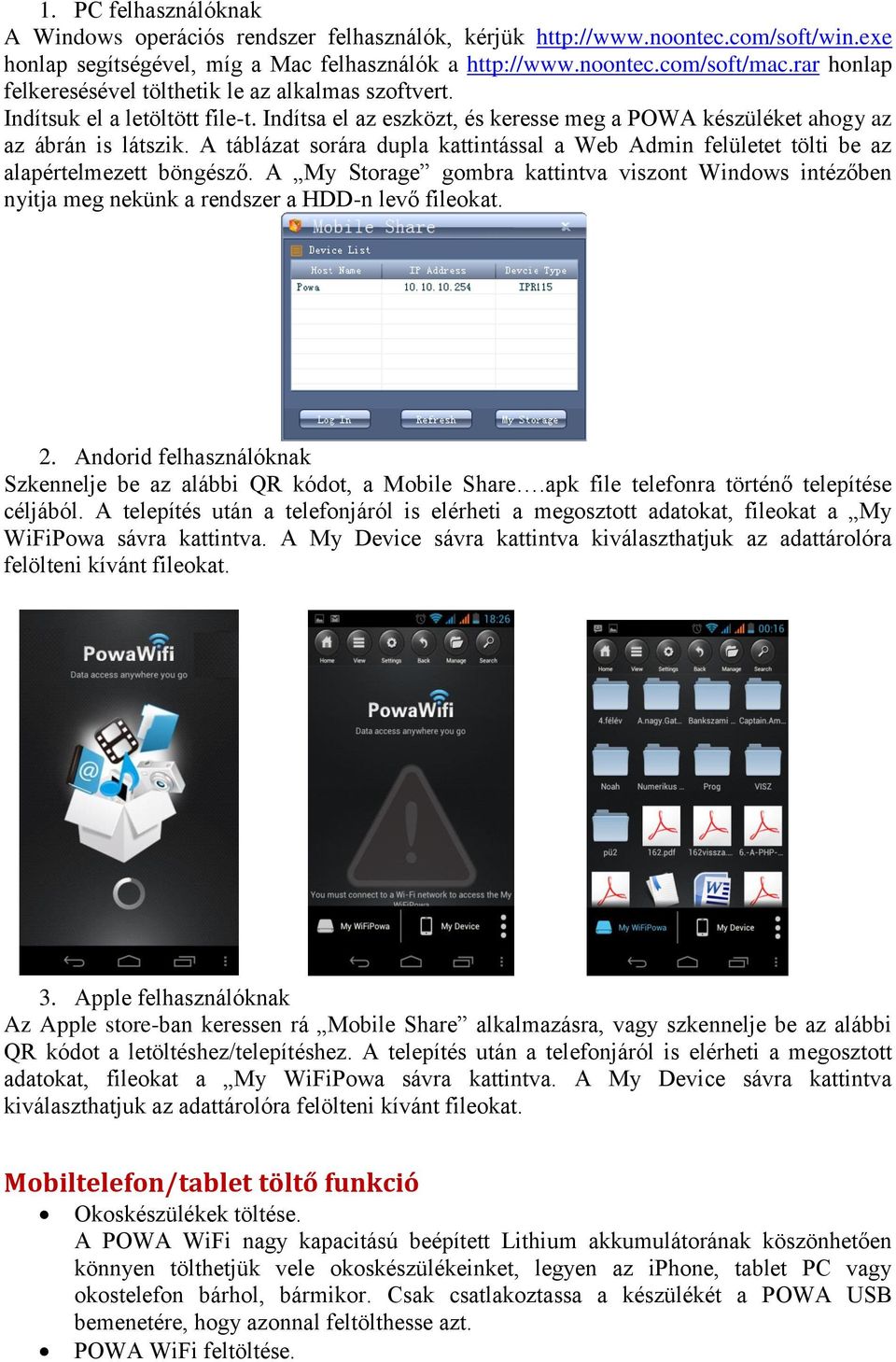

5 1. PC felhasználóknak A Windows operációs rendszer felhasználók, kérjük honlap segítségével, míg a Mac felhasználók a honlap felkeresésével tölthetik le az alkalmas szoftvert. Indítsuk el a letöltött file-t. Indítsa el az eszközt, és keresse meg a POWA készüléket ahogy az az ábrán is látszik. A táblázat sorára dupla kattintással a Web Admin felületet tölti be az alapértelmezett böngésző. A My Storage gombra kattintva viszont Windows intézőben nyitja meg nekünk a rendszer a HDD-n levő fileokat. 2. Andorid felhasználóknak Szkennelje be az alábbi QR kódot, a Mobile Share.apk file telefonra történő telepítése céljából. A telepítés után a telefonjáról is elérheti a megosztott adatokat, fileokat a My WiFiPowa sávra kattintva. A My Device sávra kattintva kiválaszthatjuk az adattárolóra felölteni kívánt fileokat. 3. Apple felhasználóknak Az Apple store-ban keressen rá Mobile Share alkalmazásra, vagy szkennelje be az alábbi QR kódot a letöltéshez/telepítéshez. A telepítés után a telefonjáról is elérheti a megosztott adatokat, fileokat a My WiFiPowa sávra kattintva. A My Device sávra kattintva kiválaszthatjuk az adattárolóra felölteni kívánt fileokat. Mobiltelefon/tablet töltő funkció Okoskészülékek töltése. A POWA WiFi nagy kapacitású beépített Lithium akkumulátorának köszönhetően könnyen tölthetjük vele okoskészülékeinket, legyen az iphone, tablet PC vagy okostelefon bárhol, bármikor. Csak csatlakoztassa a készülékét a POWA USB bemenetére, hogy azonnal feltölthesse azt. POWA WiFi feltöltése.

6 o hálózati töltés funkció esetén(ajánlott) a POWA WiFi-hez adott tartozék kábel Micro USB csatlakozót az akkumulátorba, USB csatlakozóját pedig egy fali adapterbe(nem tartozék) csatlakoztassa. o USB töltés esetén a POWA WiFi-hez adott tartozék kábel Micro-USB csatlakozót az akkumulátorba, USB csatlakozóját pedig egy PC/Laptop USB portjára kösse. Megjegyzés: Az USB töltés lassabban tölti fel a POWA WiFi-t. Egyéb töltési tippek: o 5V/1A 5V/2.1A közötti hálózati adapterrel tölthető a POWA WiFi. o Az akkumulátor feltöltése közben lehetőleg ne kapcsolja be a készüléket és ne töltsön szimultán egyéb készüléket sem, mert az csökkentheti az akkumulátor élettartamát. o Hálózati adapterrel való feltöltés esetén 5-7 óra alatt, USB töltés esetén 12 óra alatt tölthető fel teljesen a POWA WiFi. Karbantartás 1. Tisztítás Tisztítsa a készülék felületét puha száraz kendővel! Egyéb oldó, maró hatású folyadék, víz kárt tehet a készülékben, így ezek használata TILOS! 2. Használat A Lithium polymer cellák nem tarhatók hosszan alacsony feszültségen, azok általános hosszú távon ön-merülő tulajdonságuk miatt. Ajánlott a készüléket éves szinten néhányszor feltölteni, abban az esetben is ha keveset van használva az akkumulátor. Tartozékok Kérjük bizonyosodjon meg róla, hogy a csomag valóban tartalmazza az alábbi tartozékokat. Amennyiben valamit hiányol, vegye fel a kapcsolatot a forgalmazóval! o Powa WiFi készülék o Micro-USB kábel o Használati útmutató(angol nyelvű) Figyelem Ön egy nagy kapacitású Lithium akkumulátort tart a kezében. Kérjük óvja környezetét, az által, hogy megfelelően kezeli, tárolja a már nem használt készüléket. E-hulladék lévén kérjük annak megfelelően szelektálja az újrahasznosítható terméket, vagy juttassa vissza a forgalmazóhoz. 1. Megfelelő környezeti tulajdonságok o Általános környezeti hőfok 0-50 C o Tárolás hőfok C o Ne tegye nedves, vagy maró környezetbe! o Tartsa távol a tűztől, és magas hőmérséklettől! o Ne nyissa ki a borítást egy véletlen rövidzárlat esetén sem! o Ha javítást igényel a készülék, kérjük keresse fel a megfelelő szerviz központot/gyártót. 2. A már nem használt termék elhelyezése Ne kezelje hétköznapi hulladékként az akkumulátort. Kérjük, nem használat esetén juttassa el azt a megfelelő újrahasznosító, feldolgozó szervezetnek.
