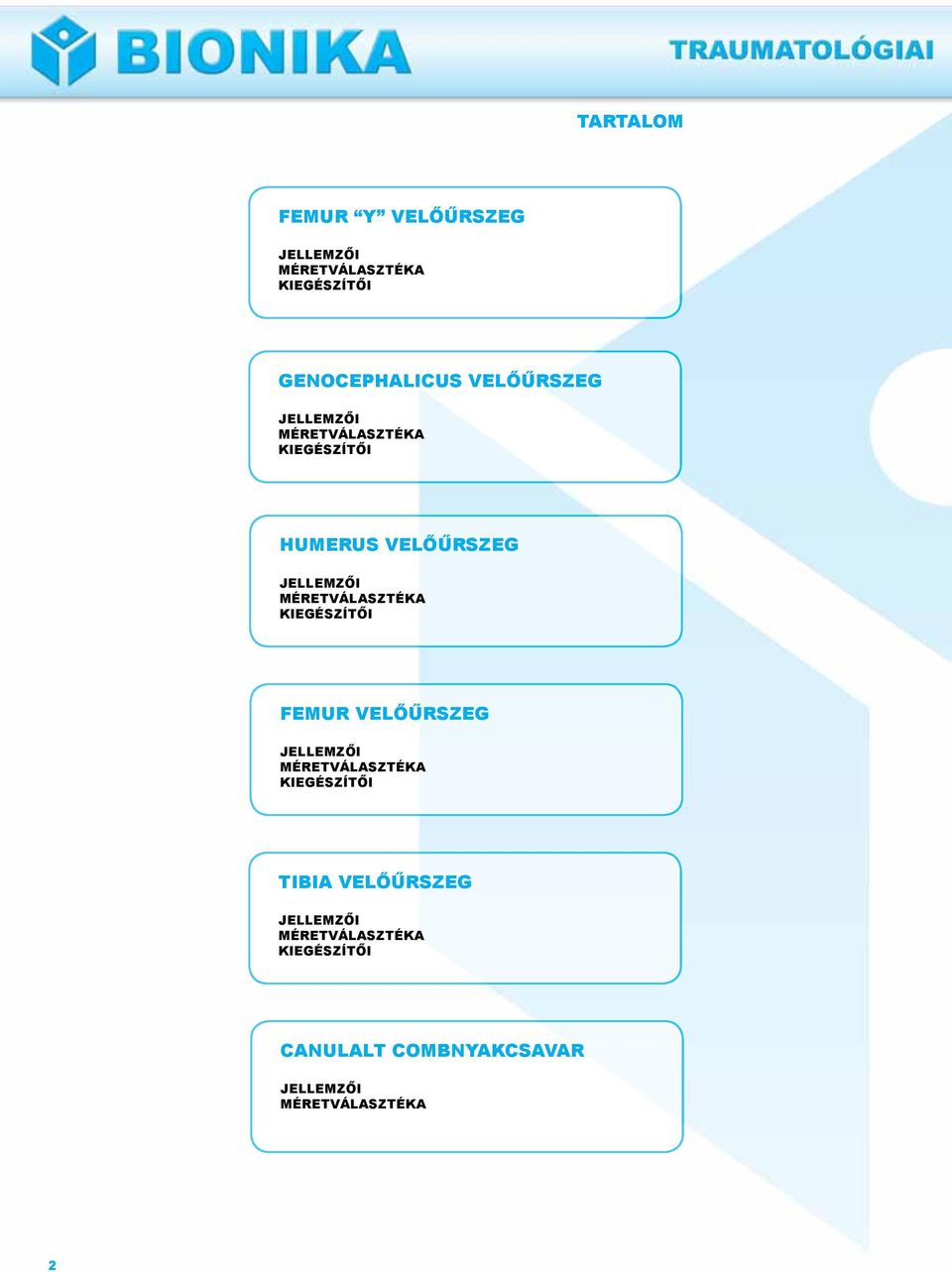

2 TARTALOM FEMUR Y VELŐŰRSZEG JELLEMZŐI MÉRETVÁLASZTÉKA KIEGÉSZÍTŐI GENOCEPHALICUS VELŐŰRSZEG JELLEMZŐI MÉRETVÁLASZTÉKA KIEGÉSZÍTŐI HUMERUS VELŐŰRSZEG JELLEMZŐI MÉRETVÁLASZTÉKA KIEGÉSZÍTŐI FEMUR VELŐŰRSZEG JELLEMZŐI MÉRETVÁLASZTÉKA KIEGÉSZÍTŐI TIBIA VELŐŰRSZEG JELLEMZŐI MÉRETVÁLASZTÉKA KIEGÉSZÍTŐI CANULALT COMBNYAKCSAVAR JELLEMZŐI MÉRETVÁLASZTÉKA 2

3 VÁLLALAT A BIONIKA Medline Orvostechnikai Kft ben alakult. Több mint 20 éves tapasztalattal rendelkezünk az orvosi műszer és implantátum fejlesztésben, gyártásban és kereskedelemben. A BIONIKA, mint kutató, fejlesztő, gyártó és forgalmazó egyaránt jelen van a fogászat, szájsebészet, traumatológia, ortopédia és rehabilitáció orvos-szakmai területein. Célkitűzésünknek és felfogásunknak megfelelően nagy jelentőséget tulajdonítunk a BIONIKA szónak, mely egy olyan tudományos gondolkodást jelöl a biológia, a technika és az elektronika határmezsgyéjén, amely ötvözi e három területet a kutató, fejlesztő munkánk során. Klinikai és technológiai tapasztalatok: Sikereinkhez hozzá járul a klinikai és technológiai tapasztalatok folyamatos feldolgozása, ötvözése és hasznosítása a fejlesztésben, visszacsatolva egészen a gyártóbázisig. Itt születnek a vevői igényeknek legjobban megfelelő megoldások, konstrukciók, melyeket folyamatos fejlesztés alatt tartunk. Fejlesztés: A BIONIKA tulajdonosai nagy hangsúlyt fektetnek a folyamatos termék és technológiai fejlesztésekre. Termékeinket orvosok és mérnökök szoros együttműködésével fejlesztjük, mely által biztosítani tudjuk azok folyamatos világszínvonalú minőségét és gyakorlati használhatóságát egyaránt. Minőség: A vevőink által elvárt minőséget a harmonizált Európai Uniós jogszabályok szerinti tervezés, gyártás és minőségirányítás garantálja. A BIONIKA Medline Kft. az EN ISO 9001 és az ISO minőségirányítási rendszer szerint működik. Termékeink CE jellel rendelkeznek. 3

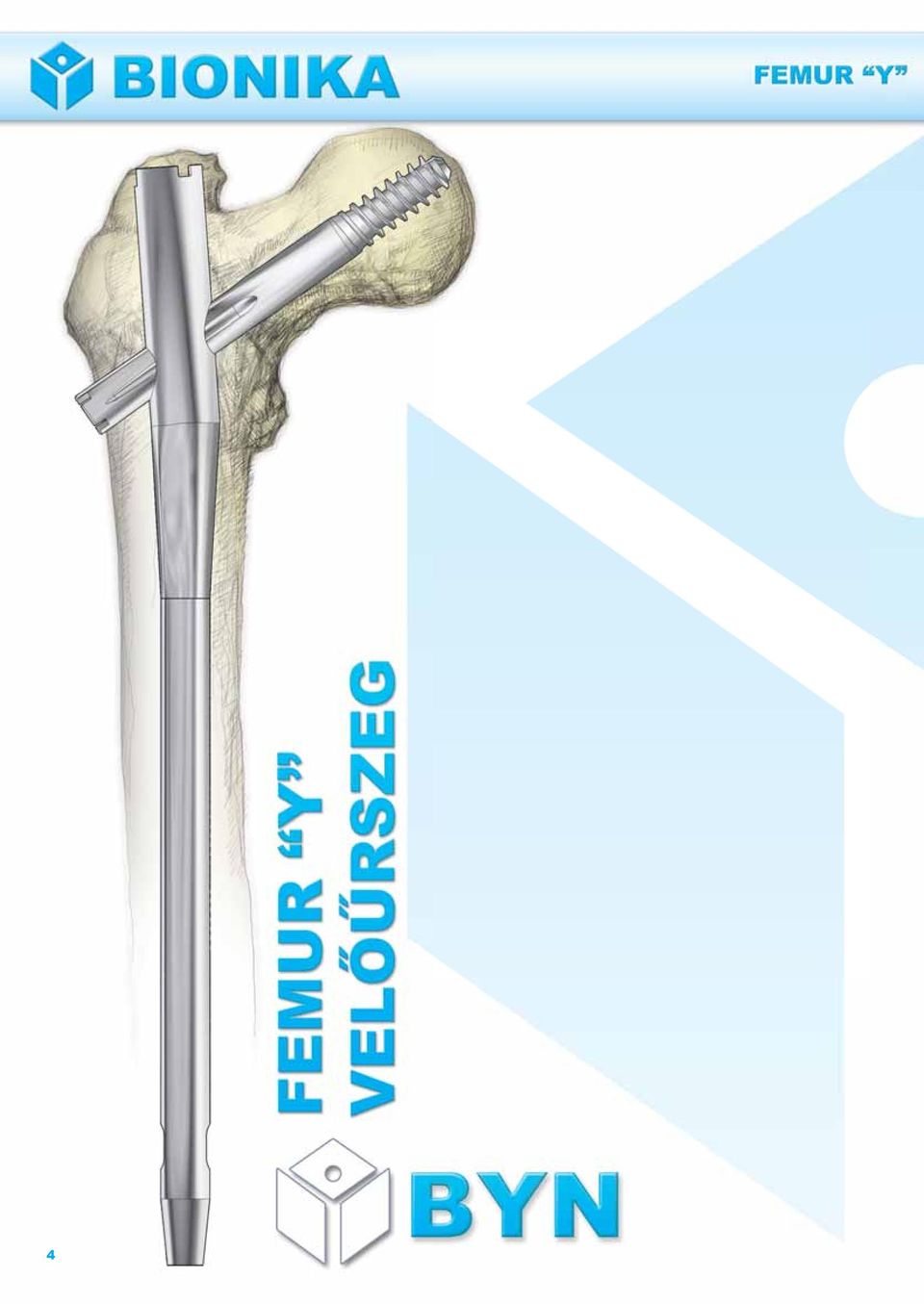

4 4

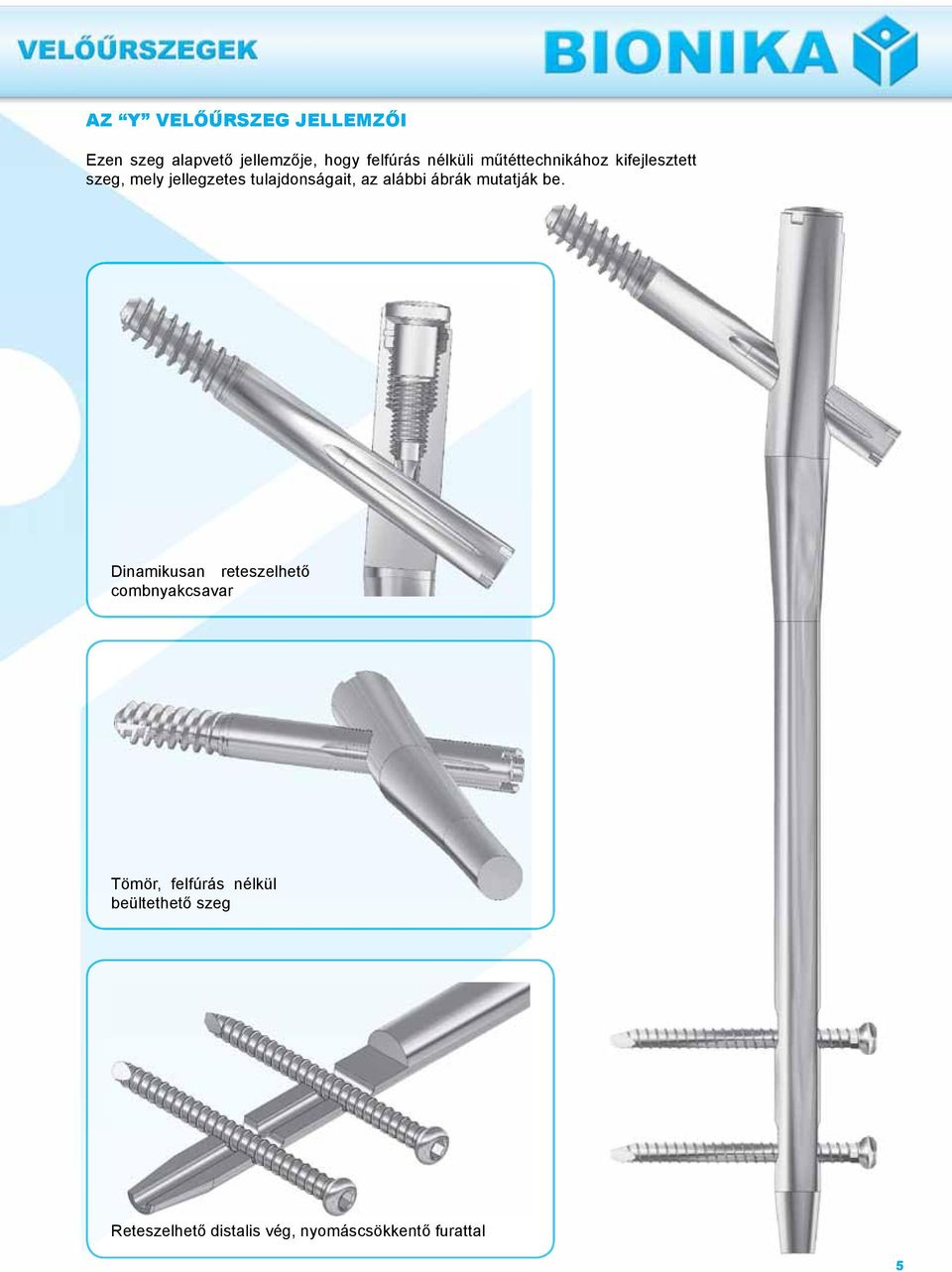

5 AZ Y VELŐŰRSZEG JELLEMZŐI Ezen szeg alapvető jellemzője, hogy felfúrás nélküli műtéttechnikához kifejlesztett szeg, mely jellegzetes tulajdonságait, az alábbi ábrák mutatják be. Dinamikusan reteszelhető combnyakcsavar Tömör, felfúrás nélkül beültethető szeg Reteszelhető distalis vég, nyomáscsökkentő furattal 5

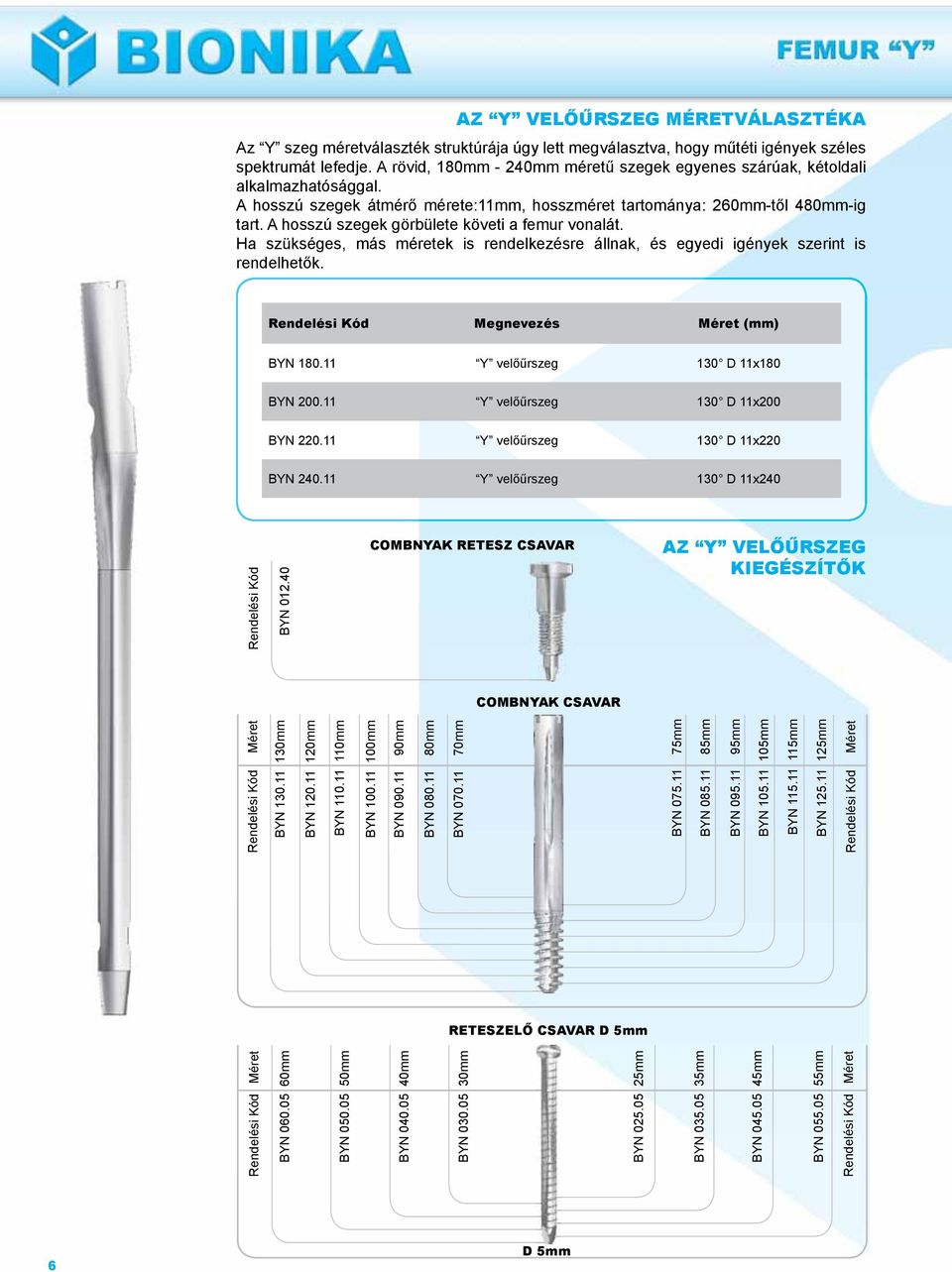

6 AZ Y VELŐŰRSZEG MÉRETVÁLASZTÉKA Az Y szeg méretválaszték struktúrája úgy lett megválasztva, hogy műtéti igények széles spektrumát lefedje. A rövid, 180mm - 240mm méretű szegek egyenes szárúak, kétoldali alkalmazhatósággal. A hosszú szegek átmérő mérete:11mm, hosszméret tartománya: 260mm-től 480mm-ig tart. A hosszú szegek görbülete követi a femur vonalát. Ha szükséges, más méretek is rendelkezésre állnak, és egyedi igények szerint is rendelhetők. Megnevezés (mm) BYN Y velőűrszeg 130 D 11x180 BYN Y velőűrszeg 130 D 11x200 BYN Y velőűrszeg 130 D 11x220 BYN Y velőűrszeg 130 D 11x240 BYN COMBNYAK RETESZ CSAVAR AZ Y VELŐŰRSZEG KIEGÉSZÍTŐK COMBNYAK CSAVAR RETESZELŐ CSAVAR D 5mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm BYN mm 6 D 5mm

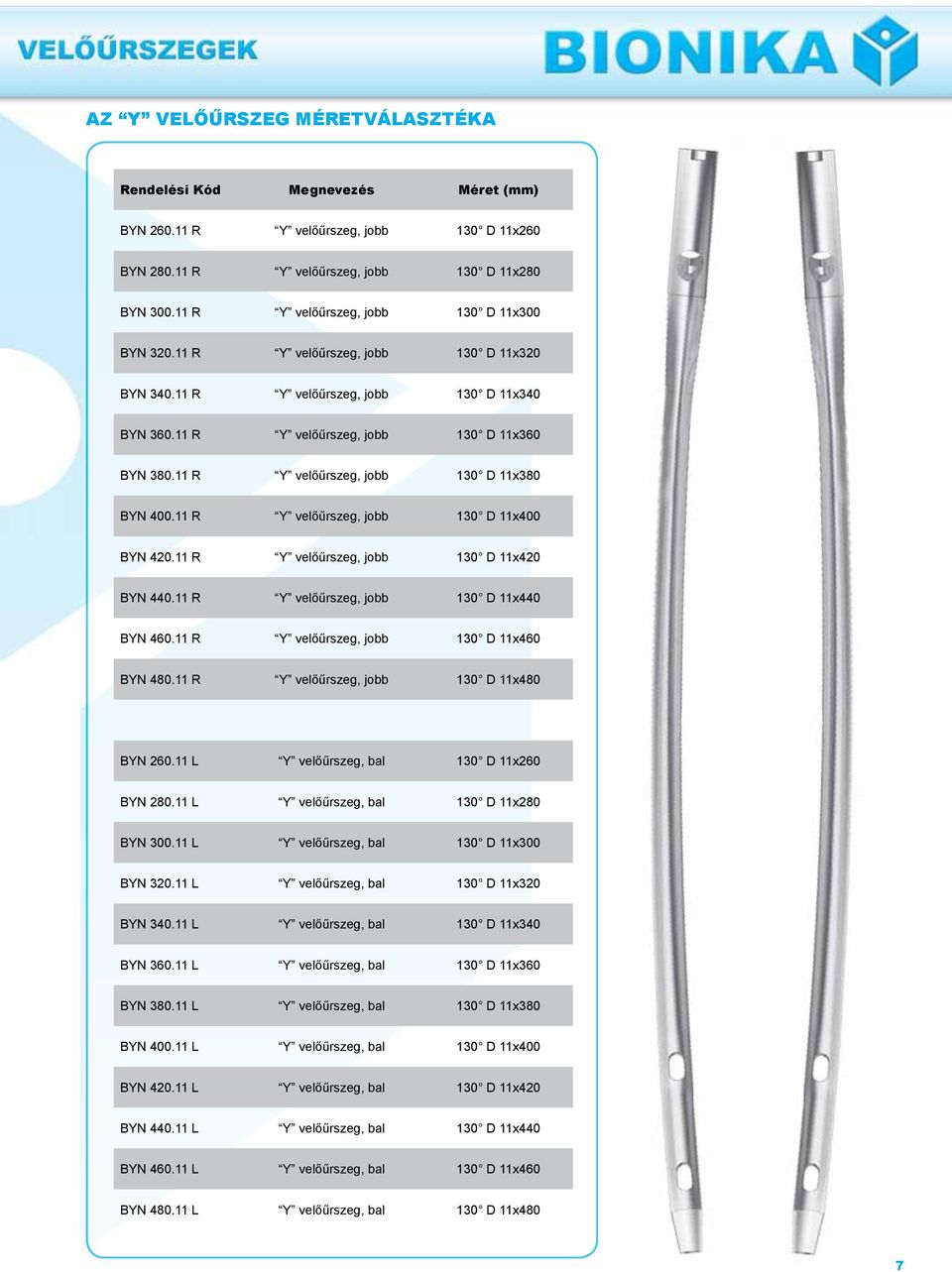

7 AZ Y VELŐŰRSZEG MÉRETVÁLASZTÉKA Megnevezés (mm) BYN R Y velőűrszeg, jobb 130 D 11x260 BYN R Y velőűrszeg, jobb 130 D 11x280 BYN R Y velőűrszeg, jobb 130 D 11x300 BYN R Y velőűrszeg, jobb 130 D 11x320 BYN R Y velőűrszeg, jobb 130 D 11x340 BYN R Y velőűrszeg, jobb 130 D 11x360 BYN R Y velőűrszeg, jobb 130 D 11x380 BYN R Y velőűrszeg, jobb 130 D 11x400 BYN R Y velőűrszeg, jobb 130 D 11x420 BYN R Y velőűrszeg, jobb 130 D 11x440 BYN R Y velőűrszeg, jobb 130 D 11x460 BYN R Y velőűrszeg, jobb 130 D 11x480 BYN L Y velőűrszeg, bal 130 D 11x260 BYN L Y velőűrszeg, bal 130 D 11x280 BYN L Y velőűrszeg, bal 130 D 11x300 BYN L Y velőűrszeg, bal 130 D 11x320 BYN L Y velőűrszeg, bal 130 D 11x340 BYN L Y velőűrszeg, bal 130 D 11x360 BYN L Y velőűrszeg, bal 130 D 11x380 BYN L Y velőűrszeg, bal 130 D 11x400 BYN L Y velőűrszeg, bal 130 D 11x420 BYN L Y velőűrszeg, bal 130 D 11x440 BYN L Y velőűrszeg, bal 130 D 11x460 BYN L Y velőűrszeg, bal 130 D 11x480 7

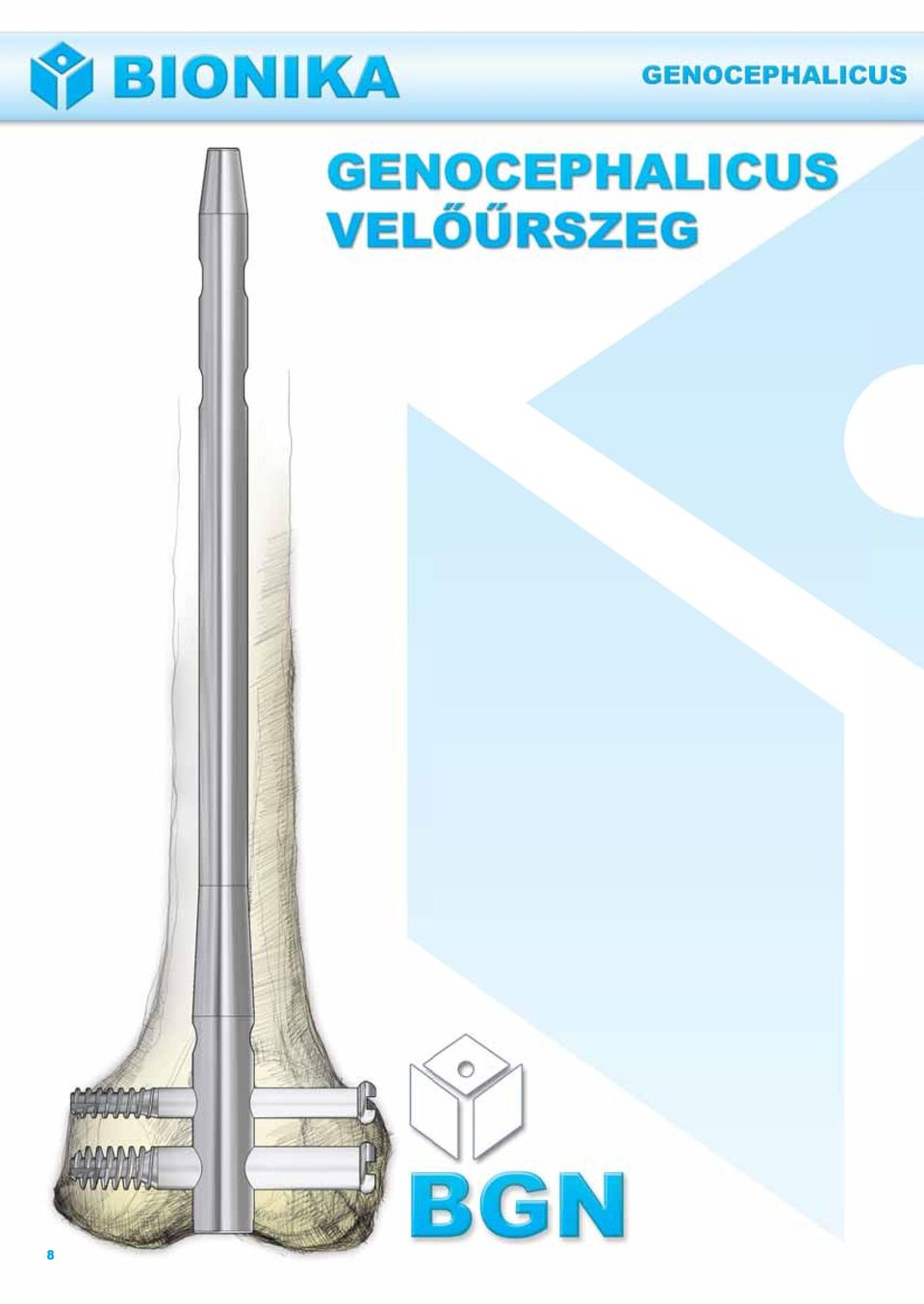

8 8

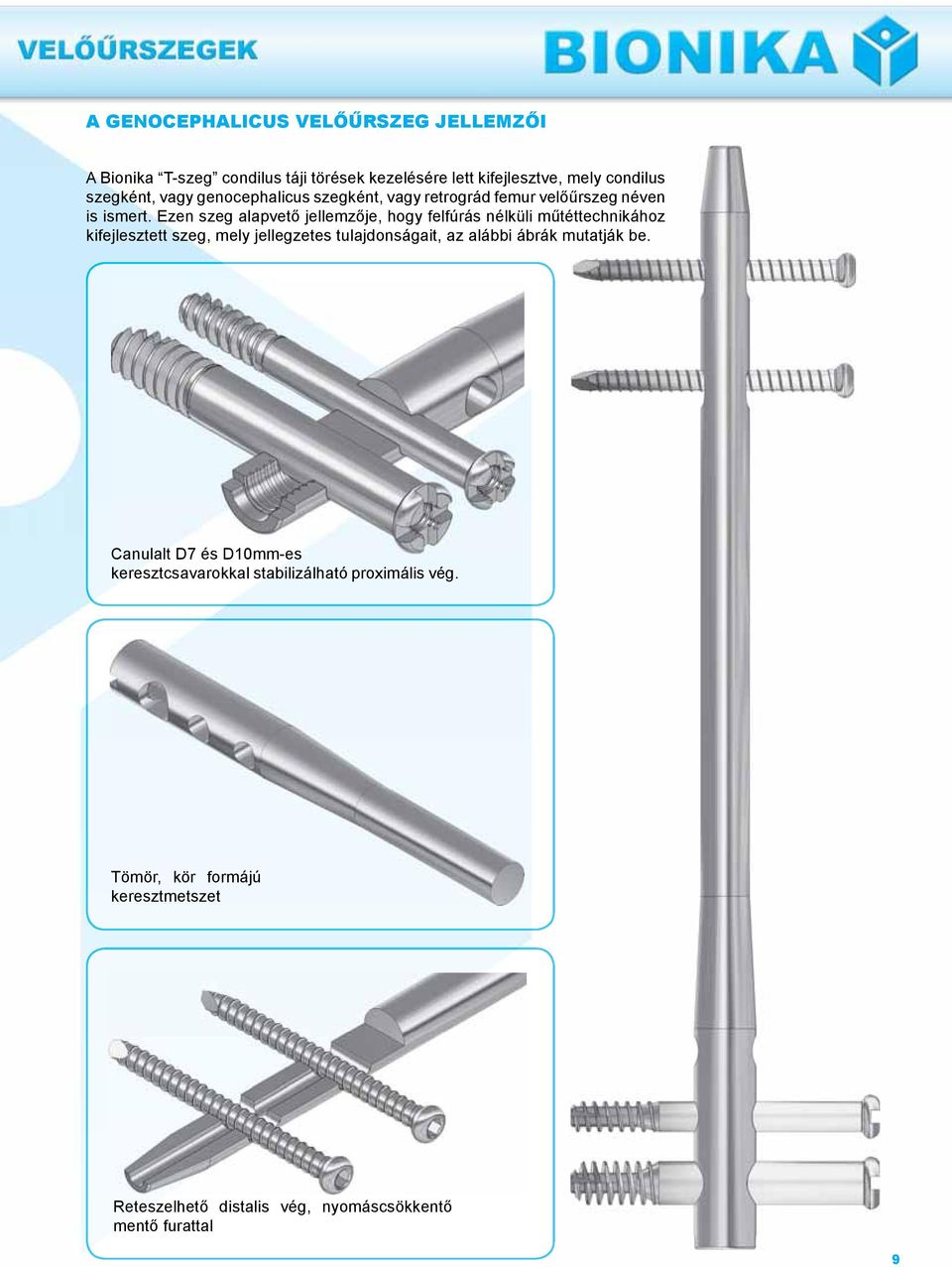

9 A GENOCEPHALICUS VELŐŰRSZEG JELLEMZŐI A Bionika T-szeg condilus táji törések kezelésére lett kifejlesztve, mely condilus szegként, vagy genocephalicus szegként, vagy retrográd femur velőűrszeg néven is ismert. Ezen szeg alapvető jellemzője, hogy felfúrás nélküli műtéttechnikához kifejlesztett szeg, mely jellegzetes tulajdonságait, az alábbi ábrák mutatják be. Canulalt D7 és D10mm-es keresztcsavarokkal stabilizálható proximális vég. Tömör, kör formájú keresztmetszet Reteszelhető distalis vég, nyomáscsökkentő mentő furattal 9

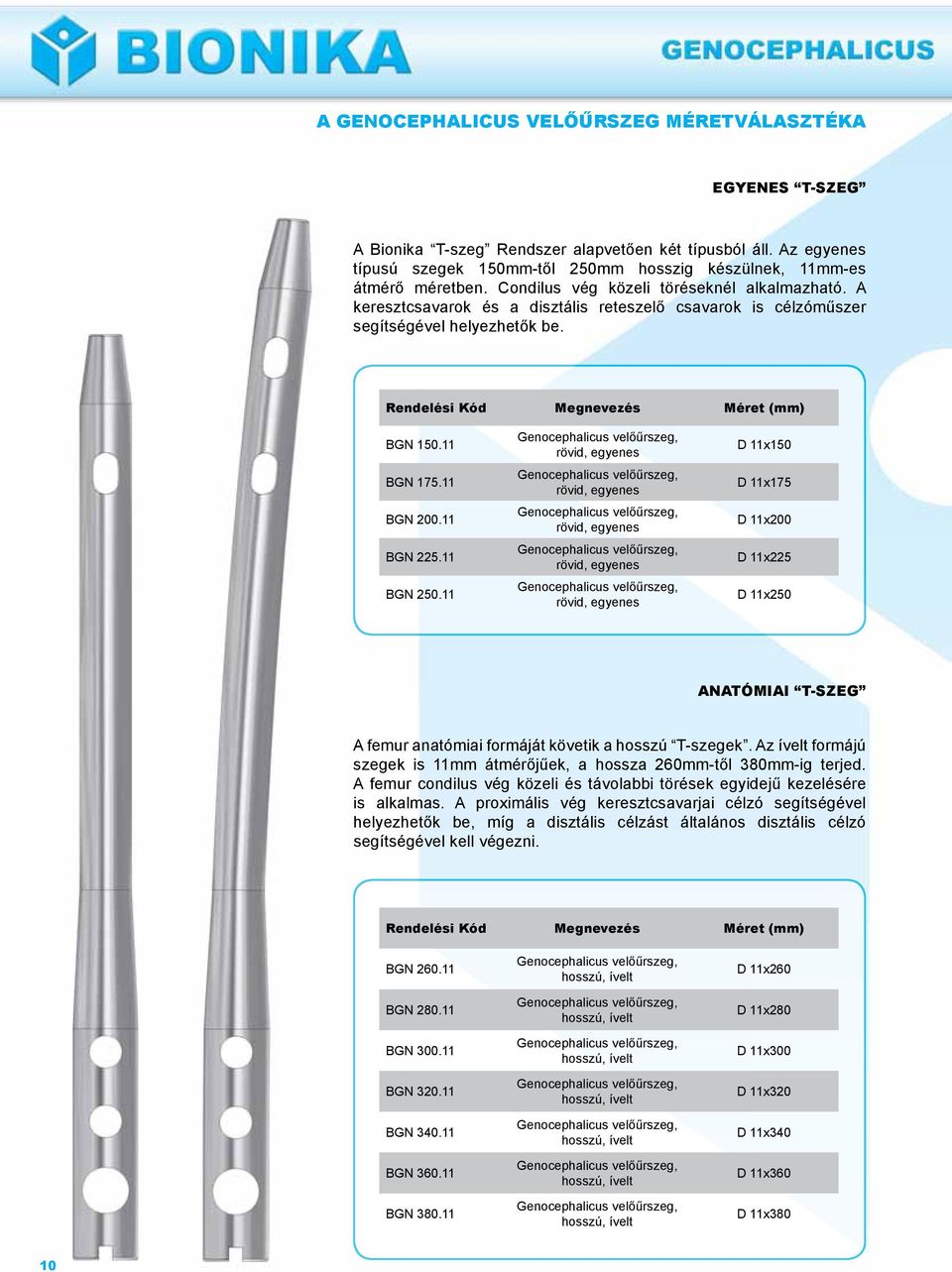

10 A GENOCEPHALICUS VELŐŰRSZEG MÉRETVÁLASZTÉKA EGYENES T-SZEG A Bionika T-szeg Rendszer alapvetően két típusból áll. Az egyenes típusú szegek 150mm-től 250mm hosszig készülnek, 11mm-es átmérő méretben. Condilus vég közeli töréseknél alkalmazható. A keresztcsavarok és a disztális reteszelő csavarok is célzóműszer segítségével helyezhetők be. Megnevezés (mm) BGN BGN BGN BGN BGN Genocephalicus velőűrszeg, rövid, egyenes Genocephalicus velőűrszeg, rövid, egyenes Genocephalicus velőűrszeg, rövid, egyenes Genocephalicus velőűrszeg, rövid, egyenes Genocephalicus velőűrszeg, rövid, egyenes D 11x150 D 11x175 D 11x200 D 11x225 D 11x250 ANATÓMIAI T-SZEG A femur anatómiai formáját követik a hosszú T-szegek. Az ívelt formájú szegek is 11mm átmérőjűek, a hossza 260mm-től 380mm-ig terjed. A femur condilus vég közeli és távolabbi törések egyidejű kezelésére is alkalmas. A proximális vég keresztcsavarjai célzó segítségével helyezhetők be, míg a disztális célzást általános disztális célzó segítségével kell végezni. Megnevezés (mm) BGN BGN BGN BGN BGN BGN BGN Genocephalicus velőűrszeg, hosszú, ívelt Genocephalicus velőűrszeg, hosszú, ívelt Genocephalicus velőűrszeg, hosszú, ívelt Genocephalicus velőűrszeg, hosszú, ívelt Genocephalicus velőűrszeg, hosszú, ívelt Genocephalicus velőűrszeg, hosszú, ívelt Genocephalicus velőűrszeg, hosszú, ívelt D 11x260 D 11x280 D 11x300 D 11x320 D 11x340 D 11x360 D 11x380 10

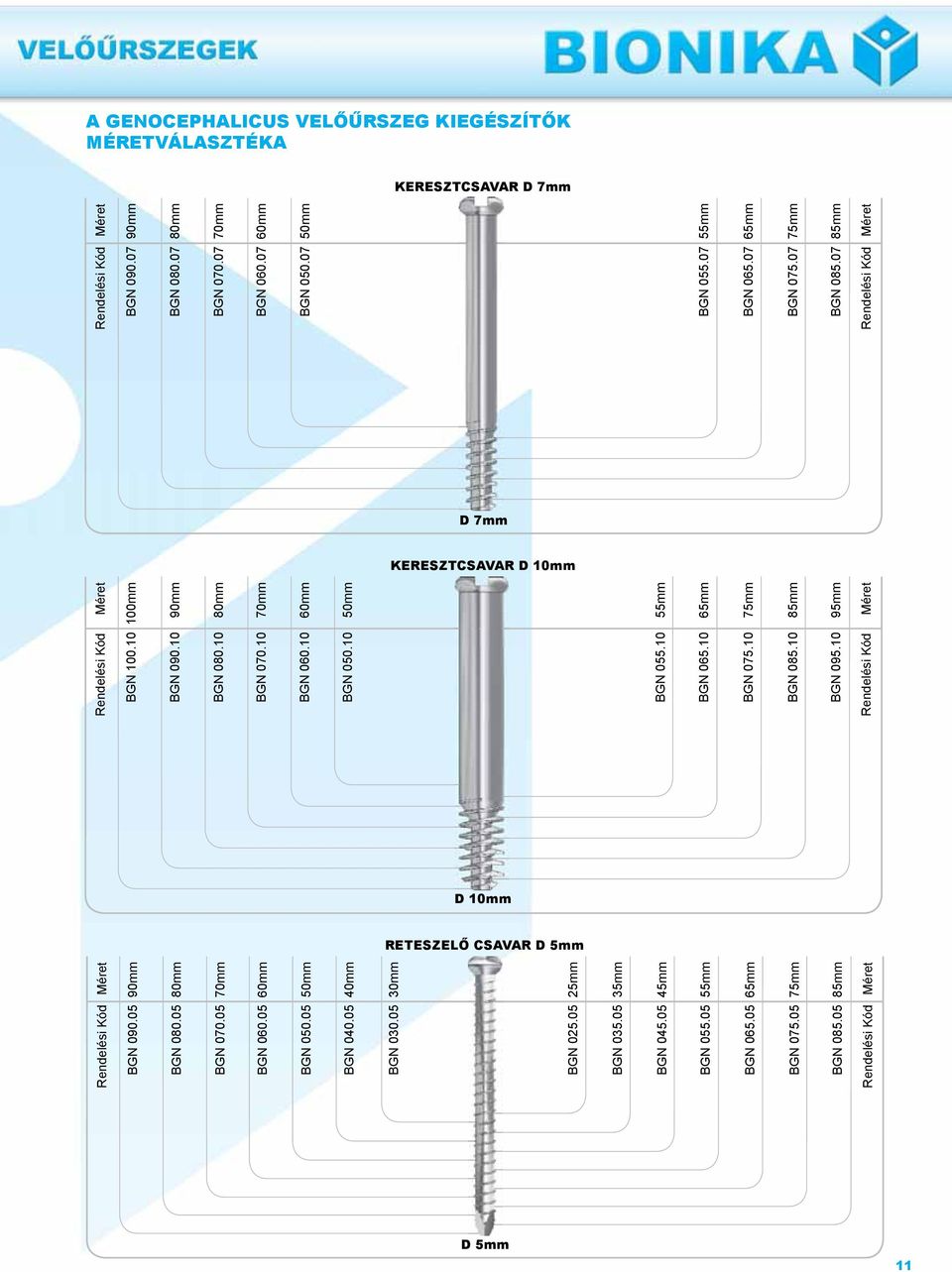

11 A GENOCEPHALICUS VELŐŰRSZEG KIEGÉSZÍTŐK MÉRETVÁLASZTÉKA KERESZTCSAVAR D 7mm D 7mm KERESZTCSAVAR D 10mm D 10mm RETESZELŐ CSAVAR D 5mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm BGN mm D 5mm 11

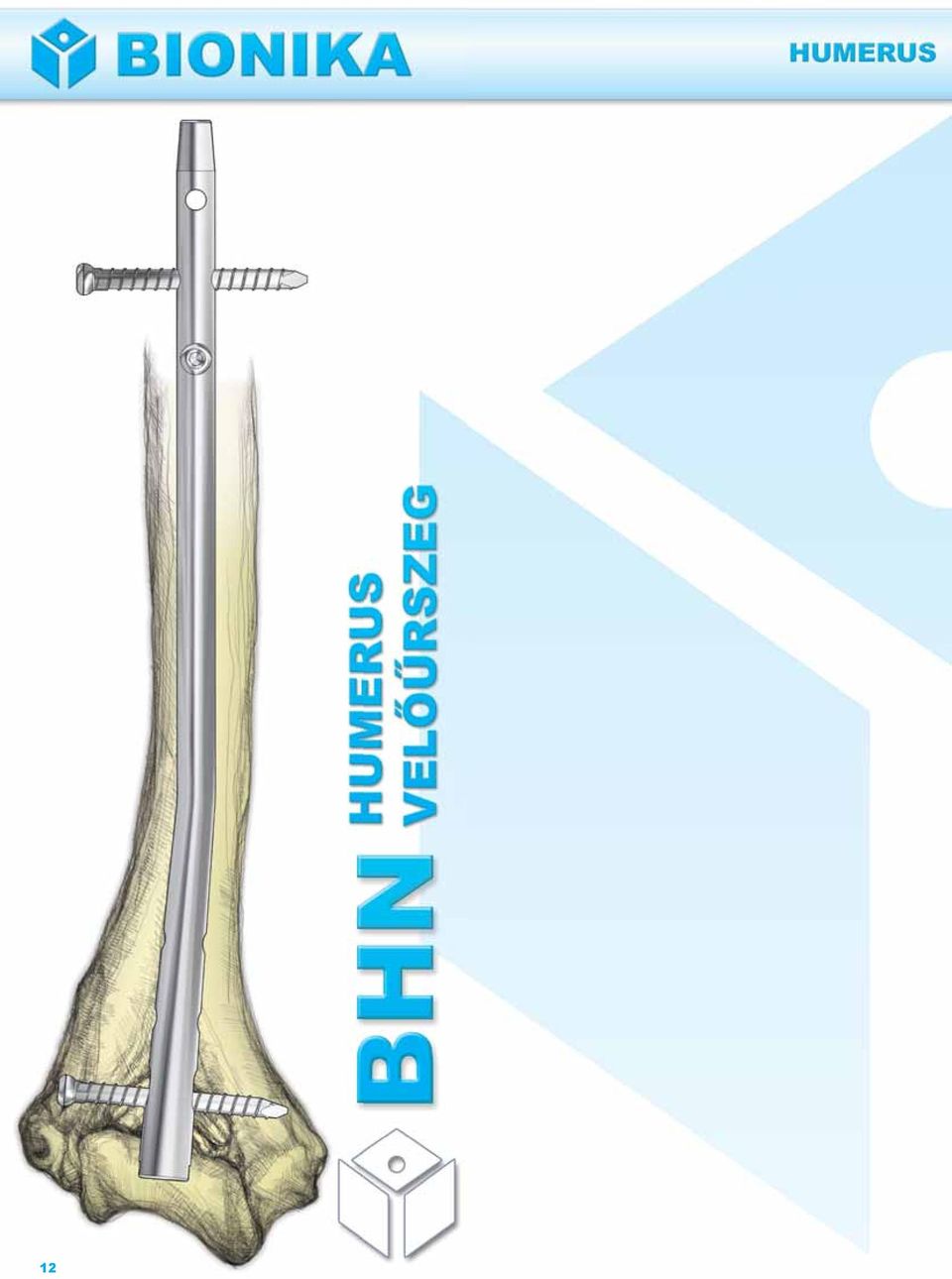

12 12

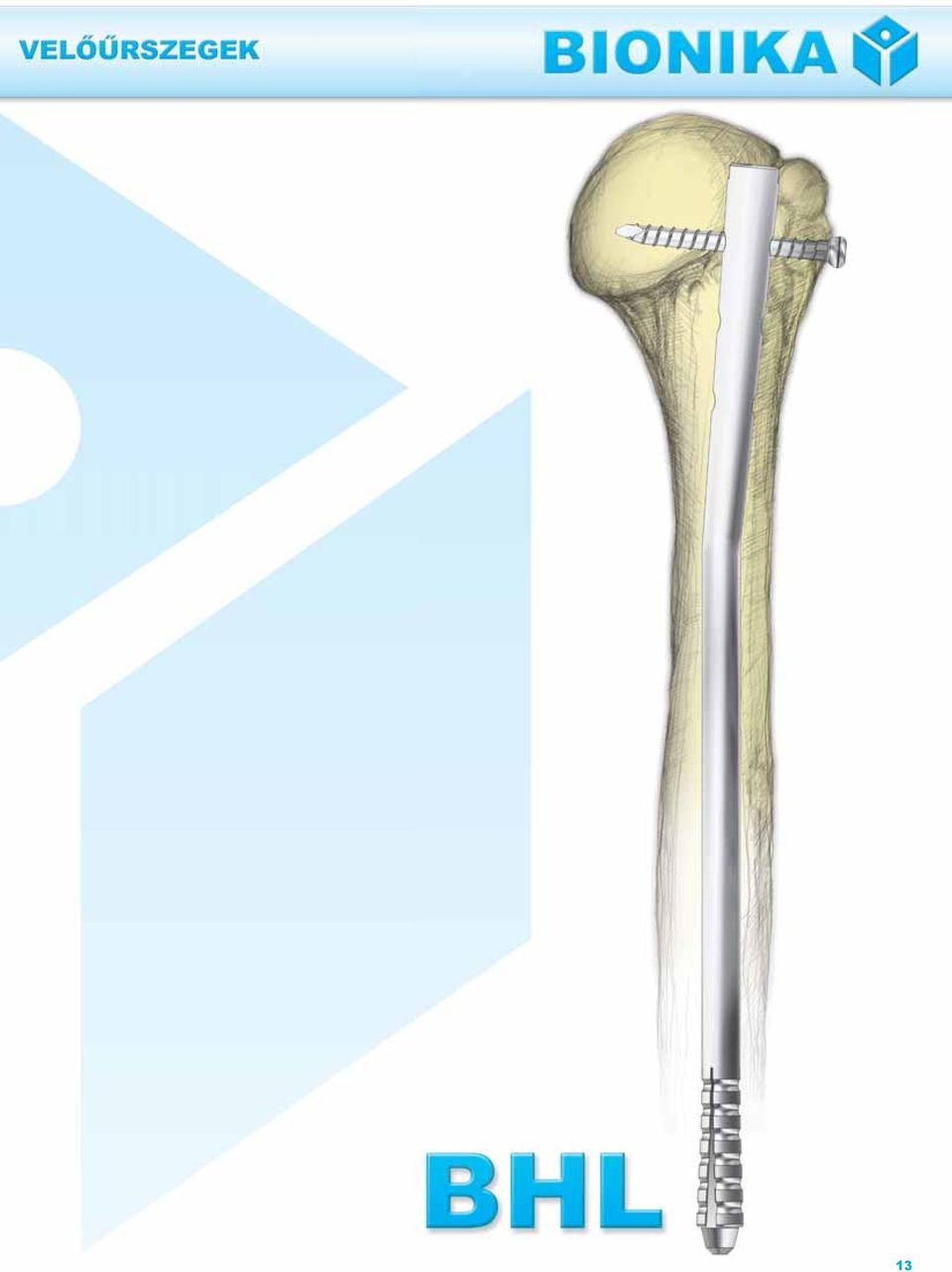

13 13

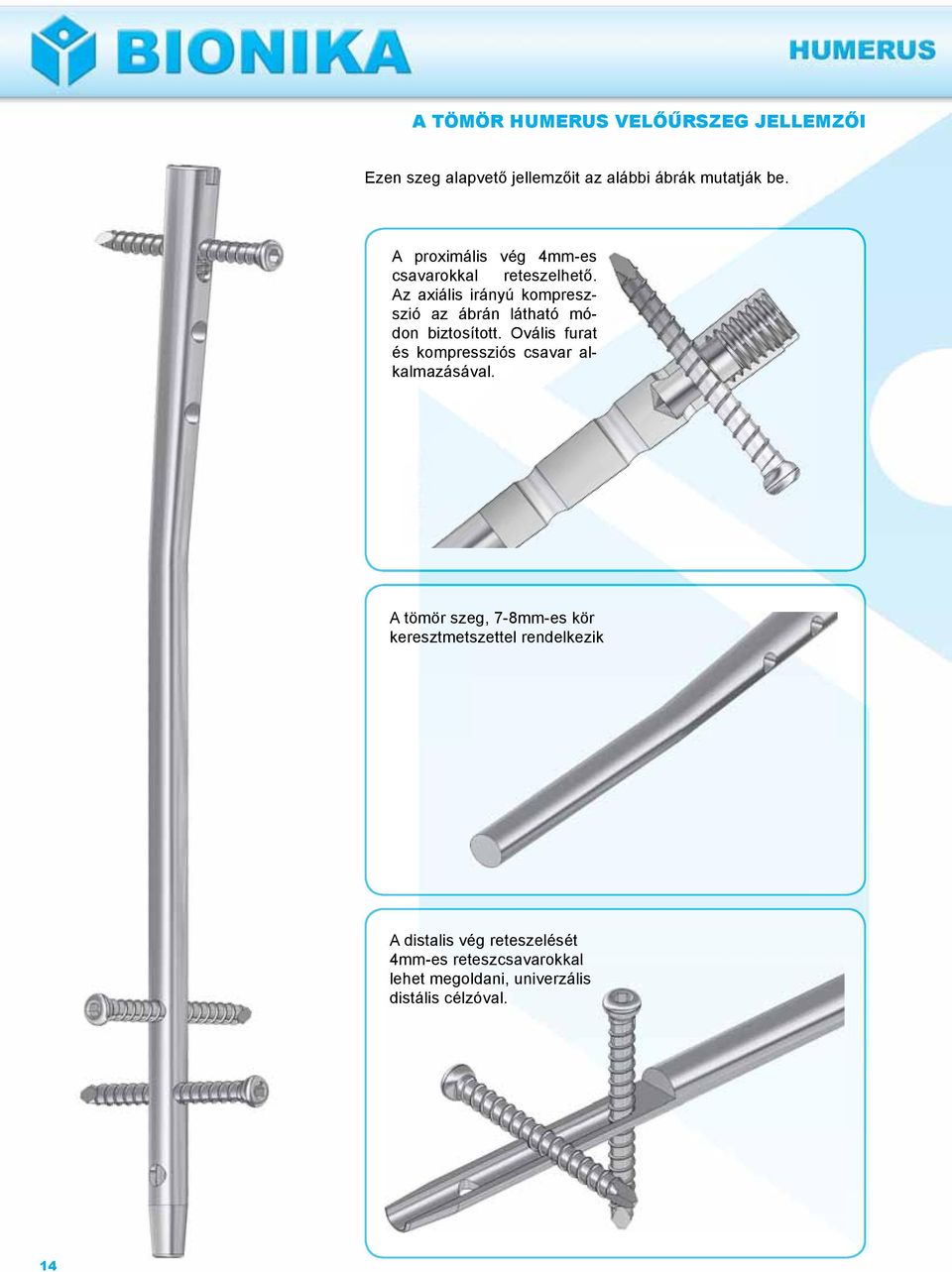

14 A TÖMÖR HUMERUS VELŐŰRSZEG JELLEMZŐI Ezen szeg alapvető jellemzőit az alábbi ábrák mutatják be. A proximális vég 4mm-es csavarokkal reteszelhető. Az axiális irányú kompreszszió az ábrán látható módon biztosított. Ovális furat és kompressziós csavar alkalmazásával. A tömör szeg, 7-8mm-es kör keresztmetszettel rendelkezik A distalis vég reteszelését 4mm-es reteszcsavarokkal lehet megoldani, univerzális distális célzóval. 14

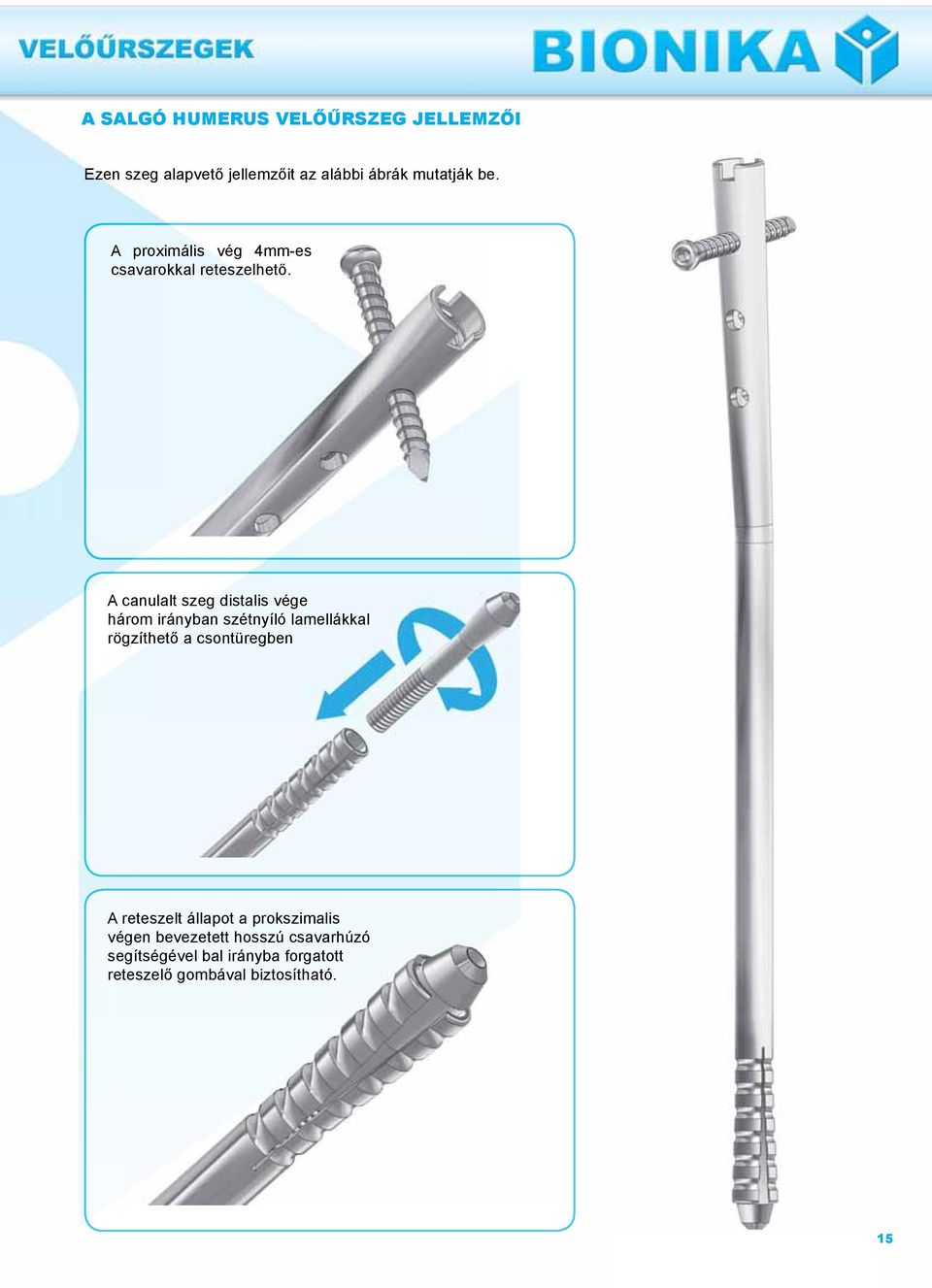

15 A SALGÓ HUMERUS VELŐŰRSZEG JELLEMZŐI Ezen szeg alapvető jellemzőit az alábbi ábrák mutatják be. A proximális vég 4mm-es csavarokkal reteszelhető. A canulalt szeg distalis vége három irányban szétnyíló lamellákkal rögzíthető a csontüregbenn A reteszelt állapot a prokszimalis végen bevezetett hosszú csavarhúzó segítségével bal irányba forgatott reteszelő gombával biztosítható. 15

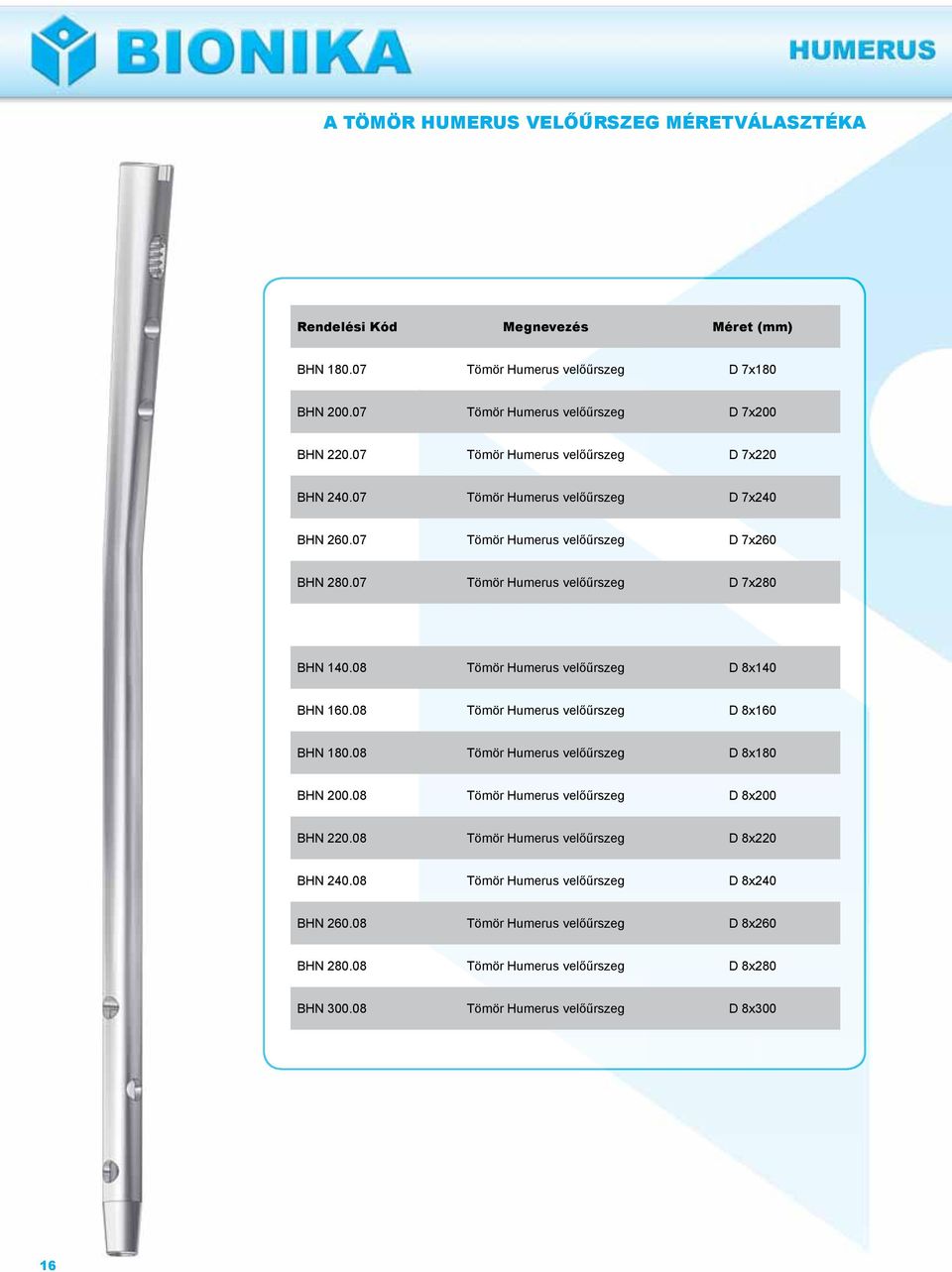

16 A TÖMÖR HUMERUS VELŐŰRSZEG MÉRETVÁLASZTÉKA Megnevezés (mm) BHN Tömör Humerus velőűrszeg D 7x180 BHN Tömör Humerus velőűrszeg D 7x200 BHN Tömör Humerus velőűrszeg D 7x220 BHN Tömör Humerus velőűrszeg D 7x240 BHN Tömör Humerus velőűrszeg D 7x260 BHN Tömör Humerus velőűrszeg D 7x280 BHN Tömör Humerus velőűrszeg D 8x140 BHN Tömör Humerus velőűrszeg D 8x160 BHN Tömör Humerus velőűrszeg D 8x180 BHN Tömör Humerus velőűrszeg D 8x200 BHN Tömör Humerus velőűrszeg D 8x220 BHN Tömör Humerus velőűrszeg D 8x240 BHN Tömör Humerus velőűrszeg D 8x260 BHN Tömör Humerus velőűrszeg D 8x280 BHN Tömör Humerus velőűrszeg D 8x300 16

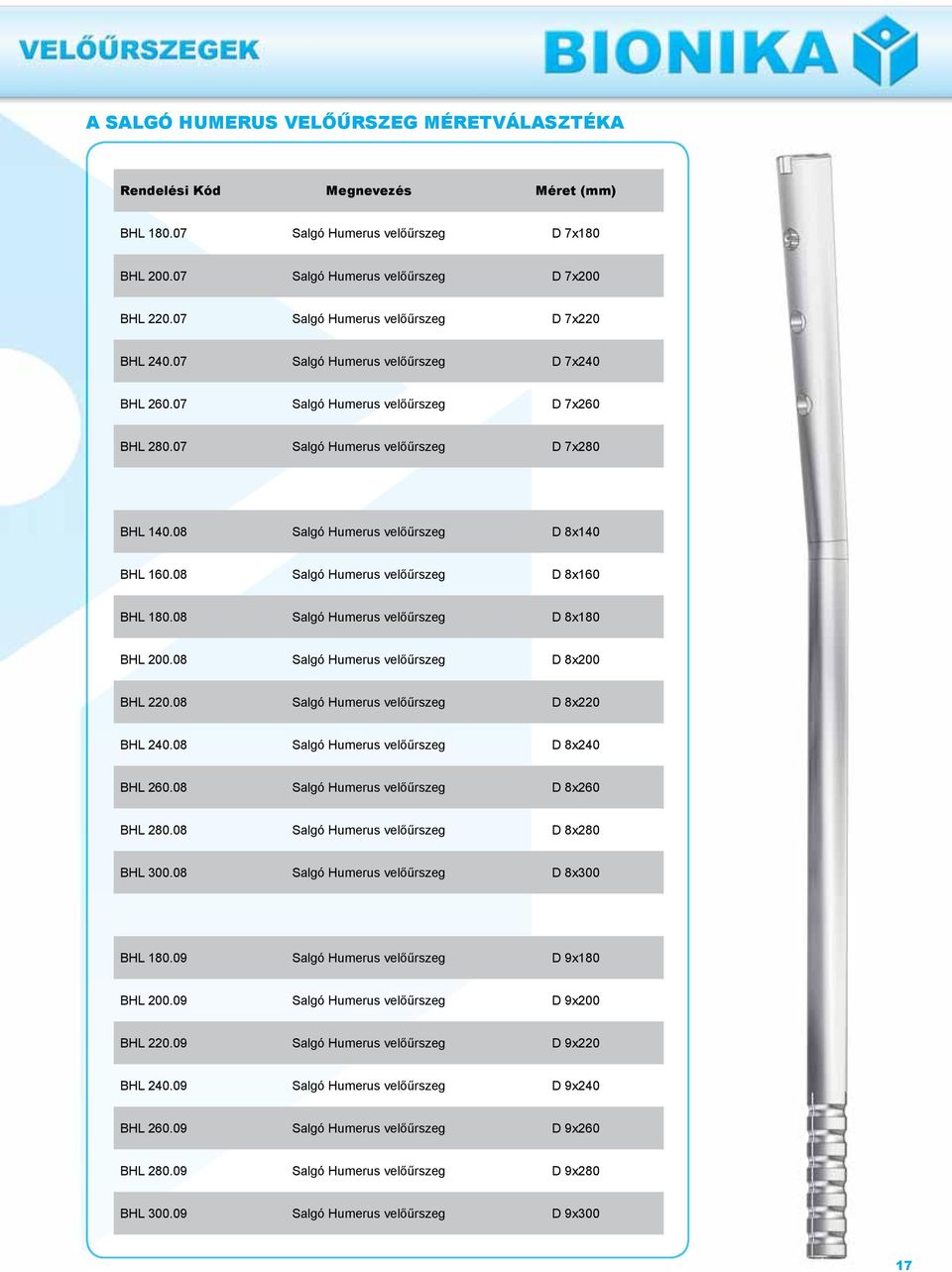

17 A SALGÓ HUMERUS VELŐŰRSZEG MÉRETVÁLASZTÉKA Megnevezés (mm) BHL Salgó Humerus velőűrszeg D 7x180 BHL Salgó Humerus velőűrszeg D 7x200 BHL Salgó Humerus velőűrszeg D 7x220 BHL Salgó Humerus velőűrszeg D 7x240 BHL Salgó Humerus velőűrszeg D 7x260 BHL Salgó Humerus velőűrszeg D 7x280 BHL Salgó Humerus velőűrszeg D 8x140 BHL Salgó Humerus velőűrszeg D 8x160 BHL Salgó Humerus velőűrszeg D 8x180 BHL Salgó Humerus velőűrszeg D 8x200 BHL Salgó Humerus velőűrszeg D 8x220 BHL Salgó Humerus velőűrszeg D 8x240 BHL Salgó Humerus velőűrszeg D 8x260 BHL Salgó Humerus velőűrszeg D 8x280 BHL Salgó Humerus velőűrszeg D 8x300 BHL Salgó Humerus velőűrszeg D 9x180 BHL Salgó Humerus velőűrszeg D 9x200 BHL Salgó Humerus velőűrszeg D 9x220 BHL Salgó Humerus velőűrszeg D 9x240 BHL Salgó Humerus velőűrszeg D 9x260 BHL Salgó Humerus velőűrszeg D 9x280 BHL Salgó Humerus velőűrszeg D 9x300 17

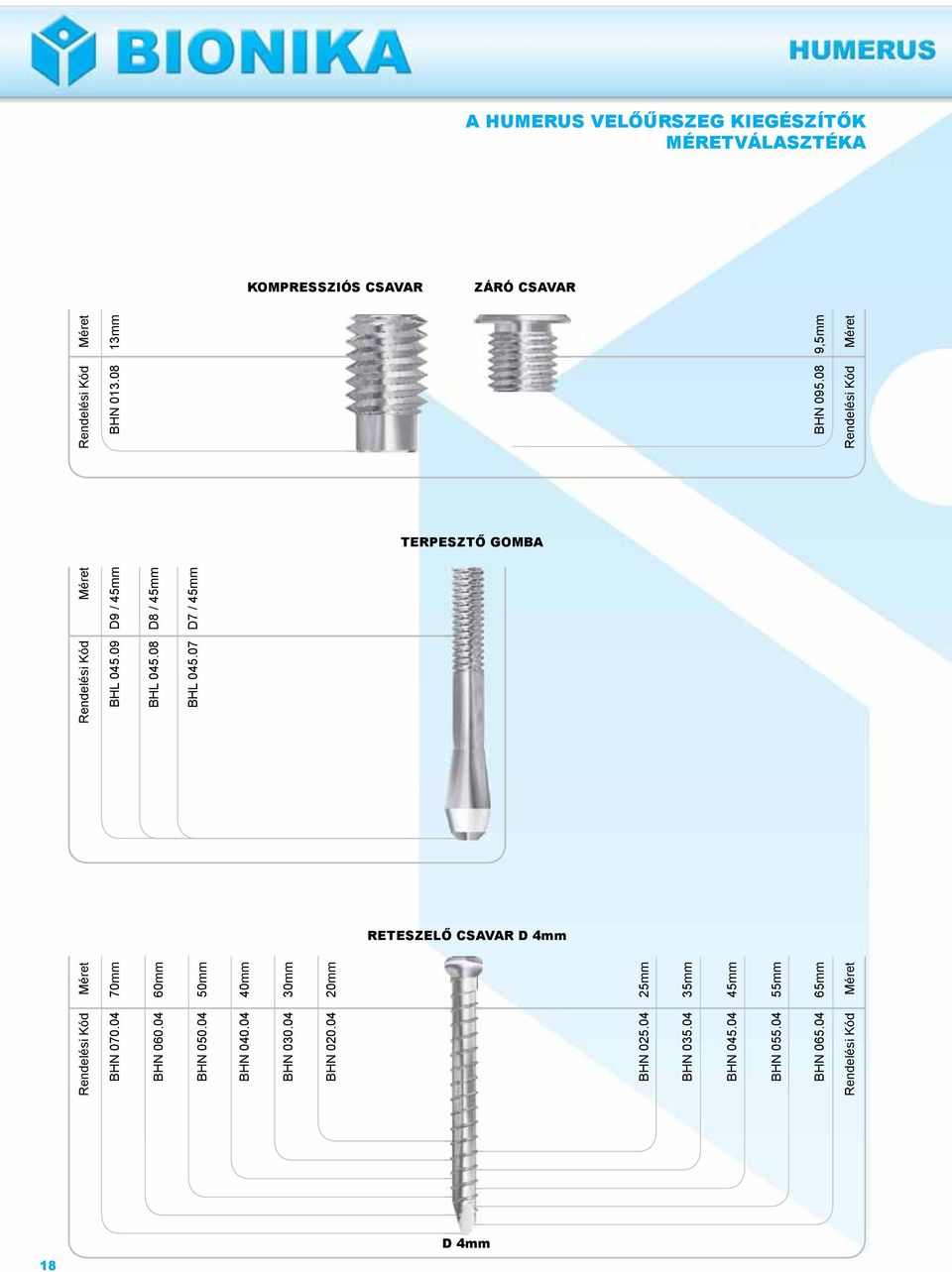

18 A HUMERUS VELŐŰRSZEG KIEGÉSZÍTŐK MÉRETVÁLASZTÉKA KOMPRESSZIÓS CSAVAR ZÁRÓ CSAVAR TERPESZTŐ GOMBA RETESZELŐ CSAVAR D 4mm BHN mm BHN mm BHN mm BHN mm BHN mm BHN mm BHN mm BHN mm BHN mm BHN mm BHN mm BHL D9 / 45mm BHL D8 / 45mm BHL D7 / 45mm BHN mm BHN ,5mm 18 D 4mm

19 19

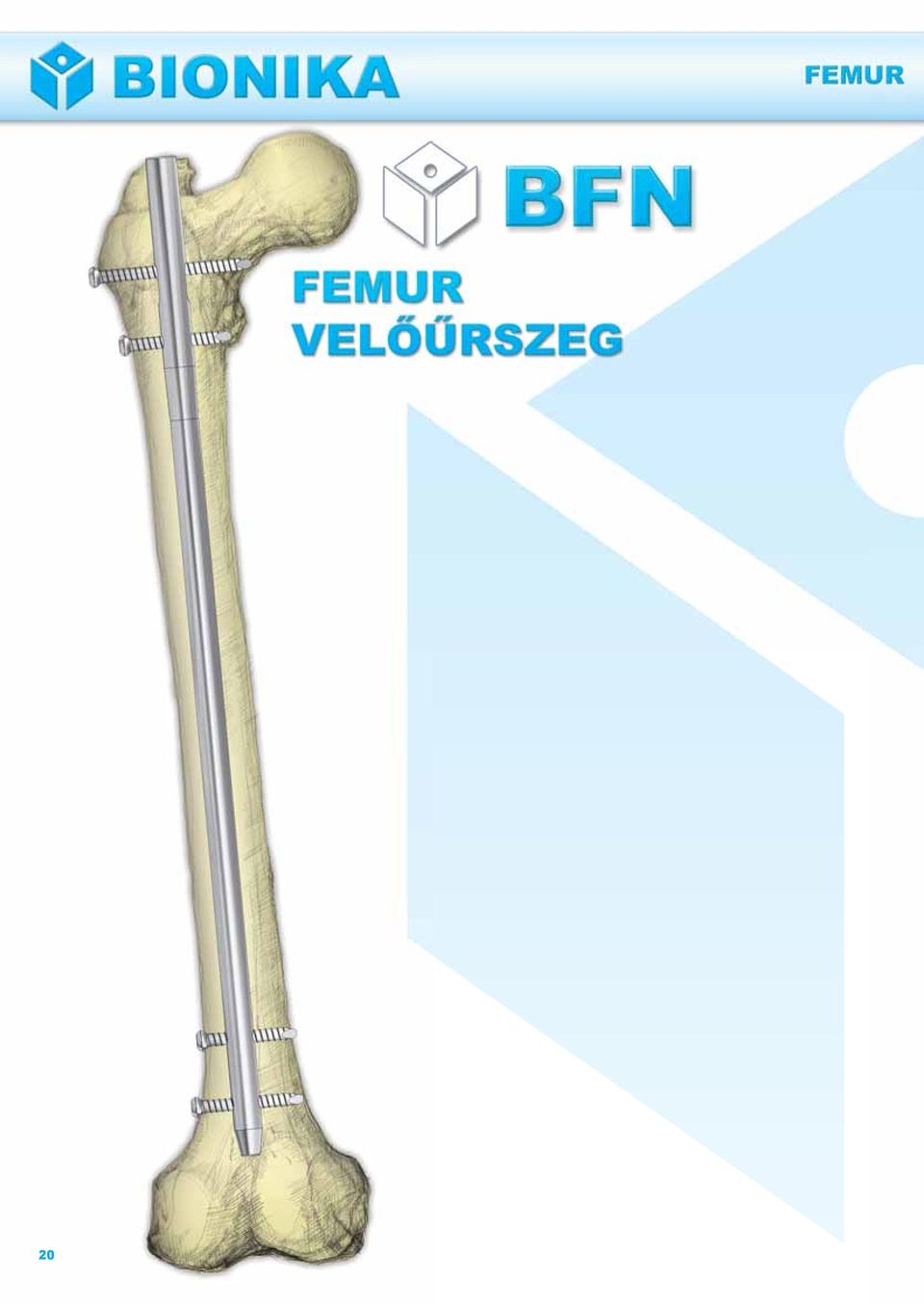

20 20

21 A FEMUR VELŐŰRSZEG JELLEMZŐI Ezen szeg alapvető jellemzője, hogy felfúrás nélküli műtéttechnikához kifejlesztett szeg, mely jellegzetes tulajdonságait, az alábbi ábrák mutatják be. A szeg proximális vége egy fi x rögzítést biztosító kör furattal és egy dinamizálást lehetővé tevő ovális furattal rendelkezik. A dinamizálás az axiális csavar segítségével végezhető. Tömör kör formájú keresztmetszet. Reteszelhető distalis vég, nyomáscsökkentő mentő furattal 21

22 A FEMUR VELŐŰRSZEG MÉRETVÁLASZTÉKA Megnevezés (mm) BFN Femur velőűrszeg D 10x240 BFN Femur velőűrszeg D 10x260 BFN Femur velőűrszeg D 10x280 BFN Femur velőűrszeg D 10x300 BFN Femur velőűrszeg D 10x320 BFN Femur velőűrszeg D 10x340 BFN Femur velőűrszeg D 10x360 BFN Femur velőűrszeg D 10x380 BFN Femur velőűrszeg D 10x400 BFN Femur velőűrszeg D 10x420 BFN Femur velőűrszeg D 10x440 BFN Femur velőűrszeg D 10x460 BFN Femur velőűrszeg D 10x480 BFN Femur velőűrszeg D 11x240 BFN Femur velőűrszeg D 11x260 BFN Femur velőűrszeg D 11x280 BFN Femur velőűrszeg D 11x300 BFN Femur velőűrszeg D 11x320 BFN Femur velőűrszeg D 11x340 BFN Femur velőűrszeg D 11x360 BFN Femur velőűrszeg D 11x380 BFN Femur velőűrszeg D 11x400 BFN Femur velőűrszeg D 11x420 BFN Femur velőűrszeg D 11x440 BFN Femur velőűrszeg D 11x460 BFN Femur velőűrszeg D 11x480 22

23 A FEMUR VELŐŰRSZEG KIEGÉSZÍTŐK MÉRETVÁLASZTÉKA RETESZELŐ CSAVAR D 5mm BFN mm BFN mm BFN mm BFN mm BFN mm BFN mm BFN mm BFN mm BFN mm BFN mm BFN mm BFN mm BFN mm BFN mm D 5mm FEMUR AXIÁLIS CSAVAR BFN mm 23

24 24

25 A TIBIA VELŐŰRSZEG JELLEMZŐI Ezen szeg alapvető jellemzője, hogy felfúrás nélküli műtéttechnikához kifejlesztett szeg, mely jellegzetes tulajdonságait, az alábbi ábrák mutatják be. Dinamizálható proximális vég. Tömör kör formájú keresztmetszet. Reteszelhető distalis vég, nyomáscsökkentő mentő furattal 25

26 A TIBIA VELŐŰRSZEG MÉRETVÁLASZTÉKA Megnevezés (mm) BTN Tibia velőűrszeg D 9x255 BTN Tibia velőűrszeg D 9x270 BTN Tibia velőűrszeg D 9x285 BTN Tibia velőűrszeg D 9x300 BTN Tibia velőűrszeg D 9x315 BTN Tibia velőűrszeg D 9x330 BTN Tibia velőűrszeg D 9x345 BTN Tibia velőűrszeg D 9x360 BTN Tibia velőűrszeg D 9x380 BTN Tibia velőűrszeg D 10x255 BTN Tibia velőűrszeg D 10x270 BTN Tibia velőűrszeg D 10x285 BTN Tibia velőűrszeg D 10x300 BTN Tibia velőűrszeg D 10x315 BTN Tibia velőűrszeg D 10x330 BTN Tibia velőűrszeg D 10x345 BTN Tibia velőűrszeg D 10x360 BTN Tibia velőűrszeg D 10x380 BTN Tibia velőűrszeg D 10x400 BTN Tibia velőűrszeg D 10x420 26

27 A TIBIA VELŐŰRSZEG KIEGÉSZÍTŐK MÉRETVÁLASZTÉKA RETESZELŐ CSAVAR D 5mm BTN mm BTN mm BTN mm BTN mm BTN mm BTN mm BTN mm BTN mm BTN mm BTN mm BTN mm BTN mm BTN mm BTN mm D 5mm TIBIA AXIÁLIS CSAVAR BTN mm 27

28 28

29 A CANULALT COMBNYAKCSAVAR JELLEMZŐI A BCS canulalt combnyakcsavar legfontosabb geometriai jellemzői az alábbi ábrákon láthatók: Hatszög fej, gömb szelet alakú gallérral Canulalt test vezetőnyárs befogadására Önmetsző csavar A combnyakcsavar önmetsző megoldású csavarmenete amellett, hogy pontos, hézagmentes illeszkedést biztosít, az előzetes menetvágás műveletét kiküszöbölve csökkenti a műtéti időt. A menet magméretének megfelelően becsavarás előtt 4,5mm átmérőjű fúrót kell alkalmazni. A combnyakcsavar implantátum hengeres teste kúpos nyakkal illeszkedik a menetes részhez, és vele közel azonos átmérőjű. Ha a kemény, szívós csontozat igényli a bővítő fúrást a bemeneti részen, a csavar névleges átmérőjének megfelelő fúrót kell alkalmazni a bővítésre, a szükséges hosszban. Mint ahogyan azt az ábrák is szemléltetik a hatszög alakú fej gömbszelet formájú gallérral csatlakozik az implantátum testhez, megfelelő felfekvést biztosítva a primér kompresszióhoz. A hatszög alakú csavarfejben menetes furat helyezkedik el. Ez teszi lehetővé a hatszög kulcsnyílású behajtó kulcs stabil rögzítését a combnyakcsavarhoz - annak meghosszabbításaként -, elősegítve a határozott, pontos célzás és becsavarás műveleltét. A menetes canulalt csavar testébe szintén önmetsző, menetes nyárs illeszkedik. A nyárs önfúró, önmetsző kialakítása jelentősen csökkenti a combnyakba bevezetett nyárs kicsúszásának veszélyét. BCS canulalt combnyakcsavar vezető nyárssal 29
