1 Öntősablon Szett összeállításához HASZNÁLATI ÚTMUTATÓ Elsner Kft. 1 / 14

2 Tartalomjegyzék 1. ÖSSZEÁLLÍTÁS KÉPEKKEL ILLUSZTRÁLVA ÁLTALÁNOS UTASÍTÁSOK a. Termékleírás b. Alapanyag c. Alkalmazási d. Tárolás és kezelés e. Óvatosság f. Használt jelölések KÜLÖNLEGES HASZNÁLATI UTASÍTÁSOK a. Csavarok b. Interface-ek Elsner Kft. 2 / 14

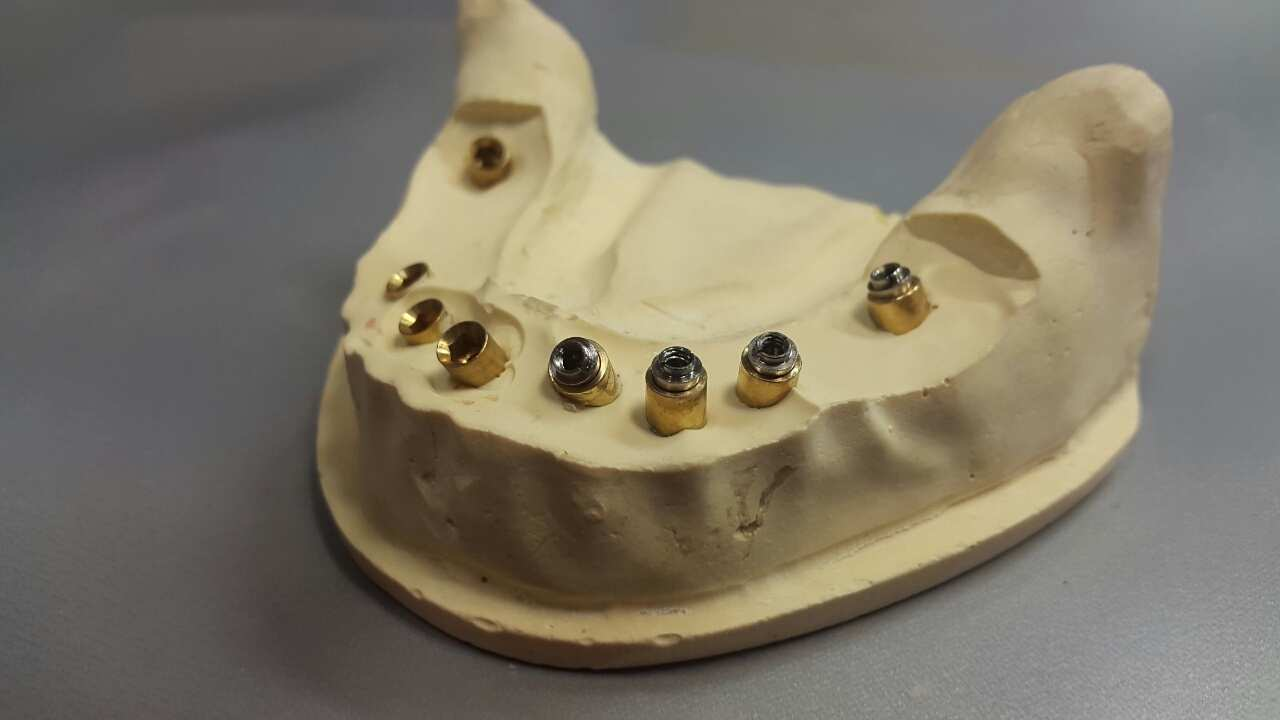

3 1. ÖSSZEÁLLÍTÁS KÉPEKKEL ILLUSZTRÁLVA 1. Az interface-ek behelyezése az analógokba. 2. Az alaptestek ráhelyezése az interface-ekre. Elsner Kft. 3 / 14

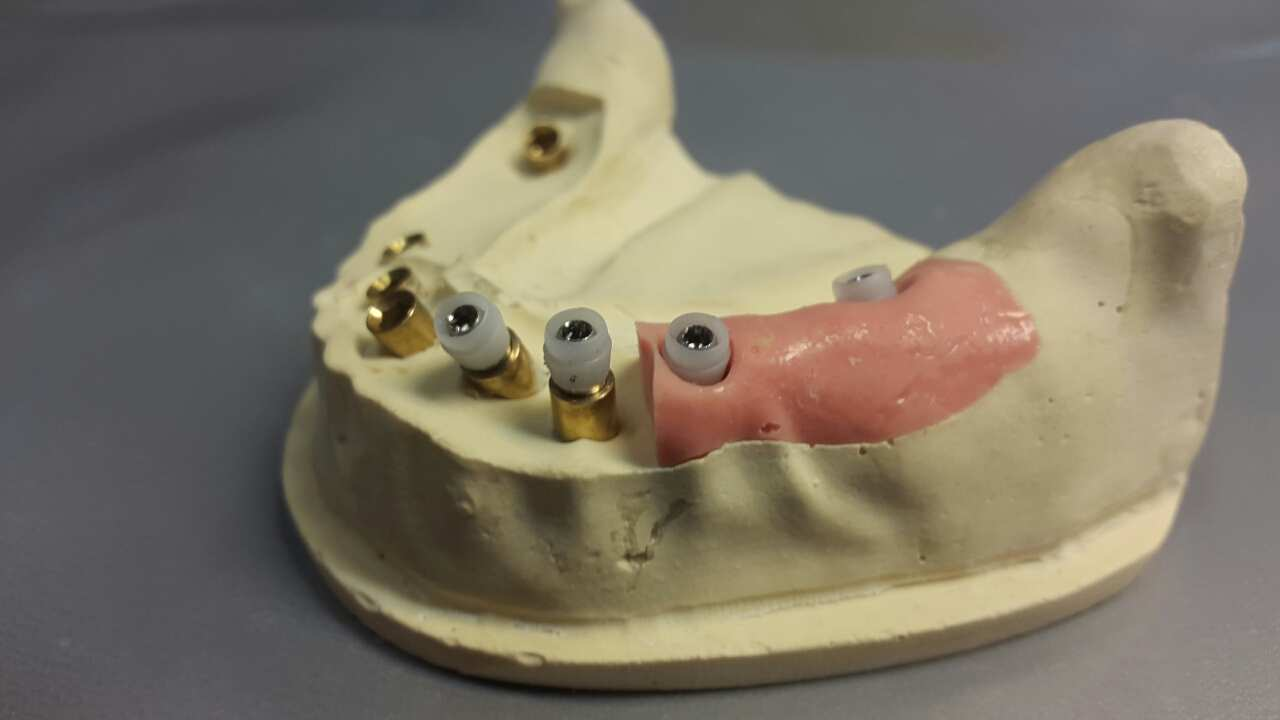

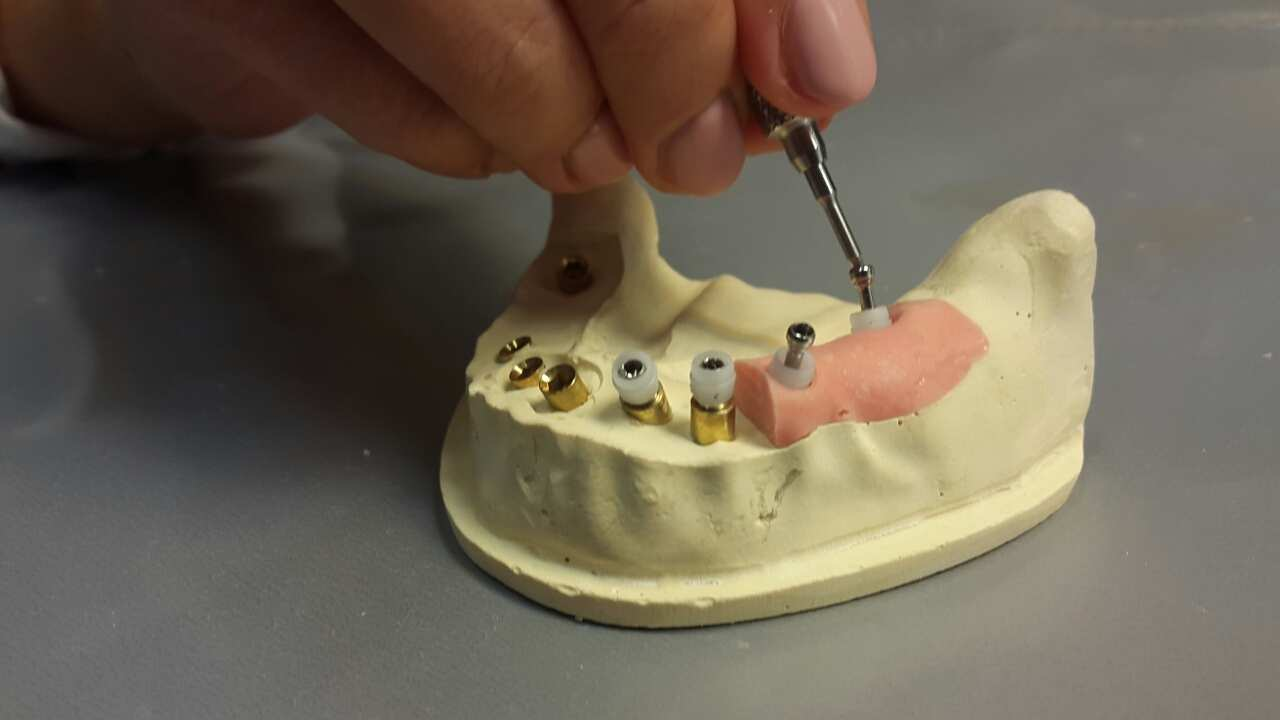

4 3. Az alaptest rögzítése csavarral az interface-hez az analógba. 4. A rögzített interface és alaptest így néz ki az analógban. Elsner Kft. 4 / 14

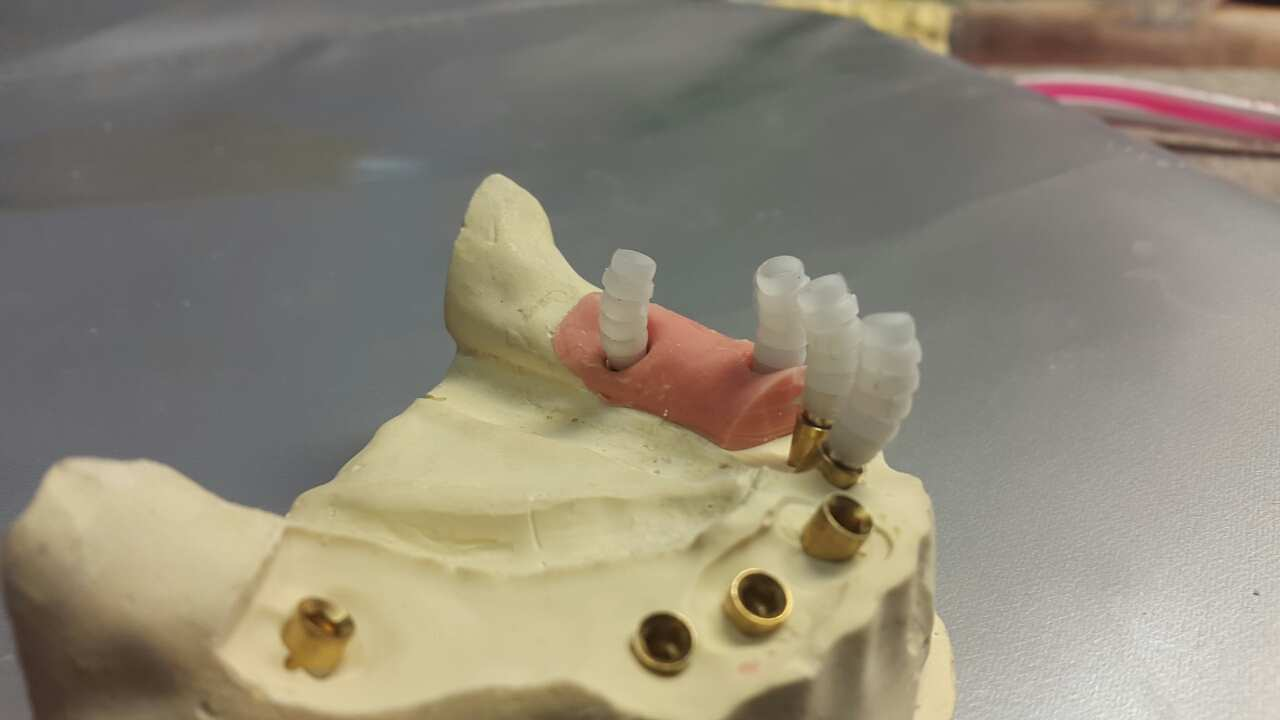

5 5. Az íves testek felhelyezése, majd megfelelő irányba állítása. 6. Ellenőrzés, hogy a csavarhúzóval hozzáférhető-e a csavar. Elsner Kft. 5 / 14

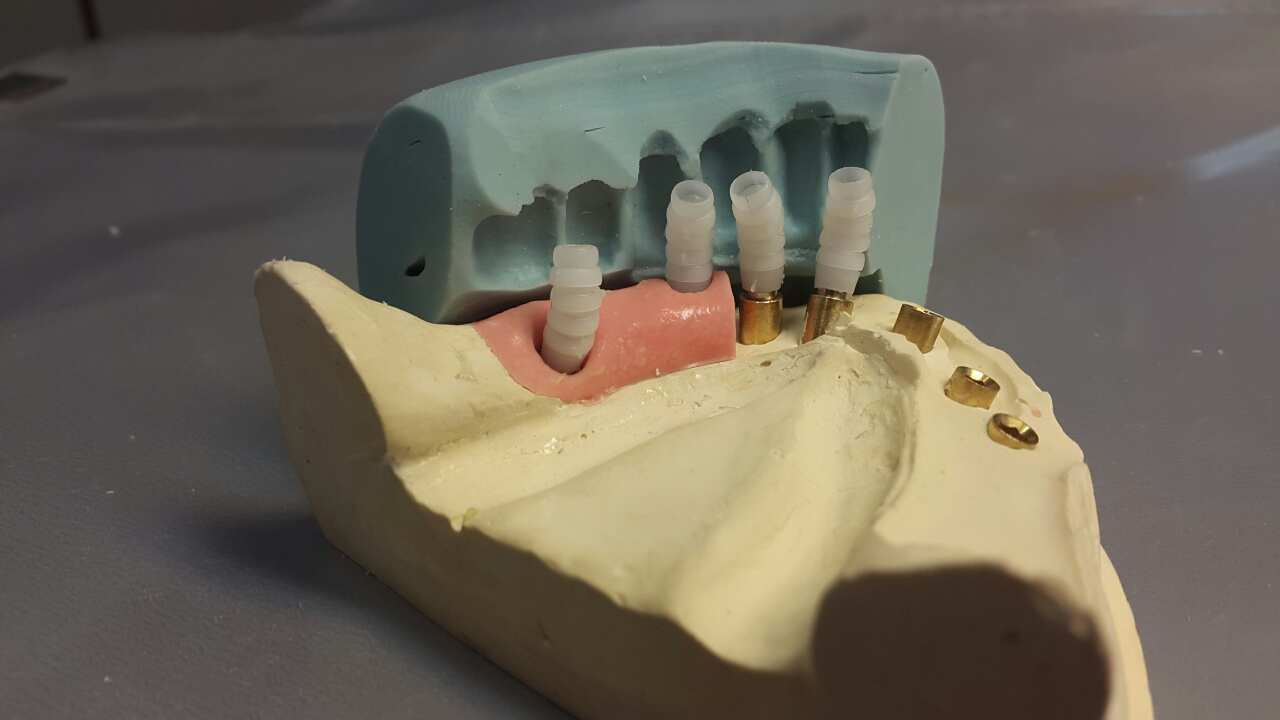

6 7. A pozíciók ellenőrzése a diagnosztikus blokkal. 8. Viaszolás. Elsner Kft. 6 / 14

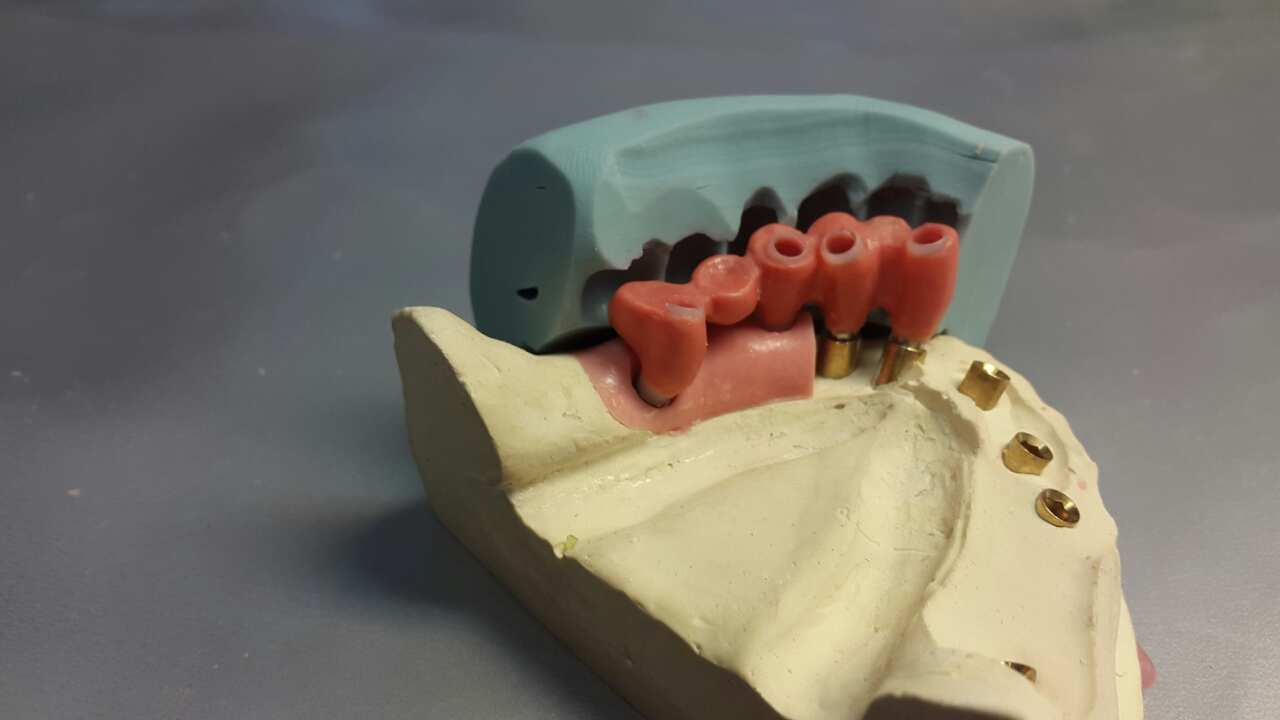

7 9. A felviaszolt híd vázmintázatának ellenőrzése a diagnosztikus szilikon blokkal. (A testet mintázás előtt érdemes PattenResin-el rögzíteni a kívánt pozícióban.) Elsner Kft. 7 / 14

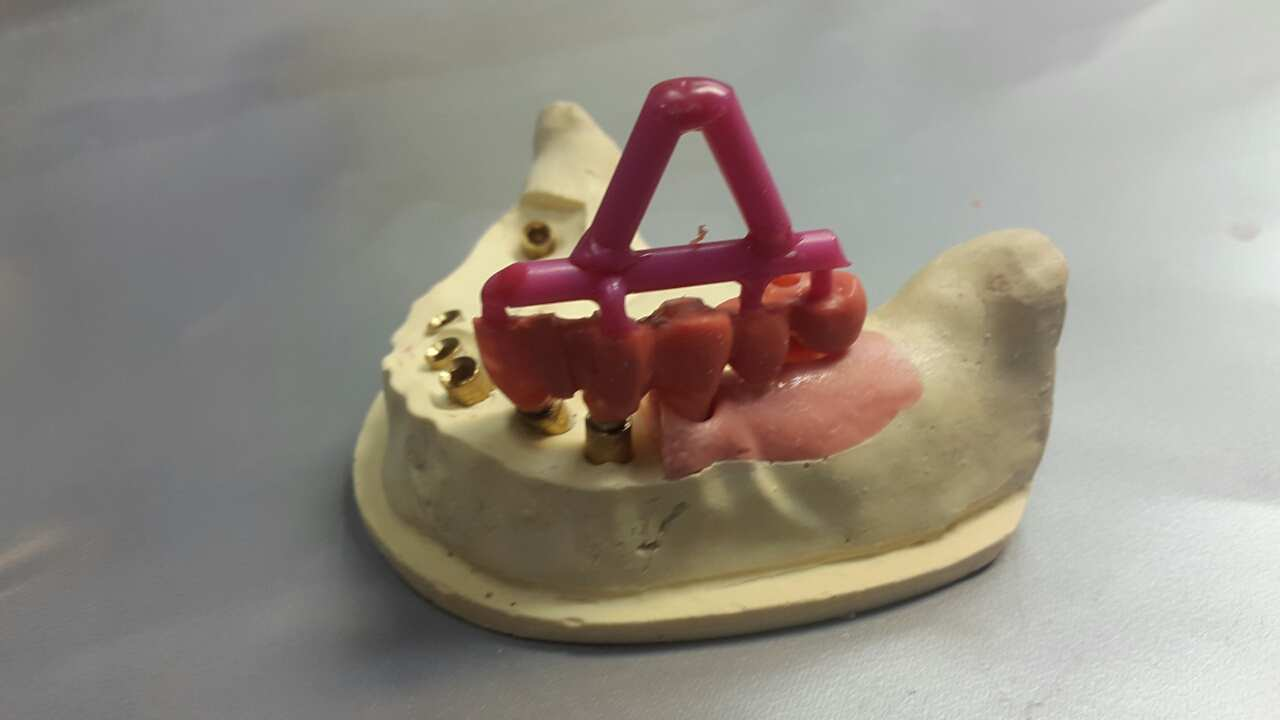

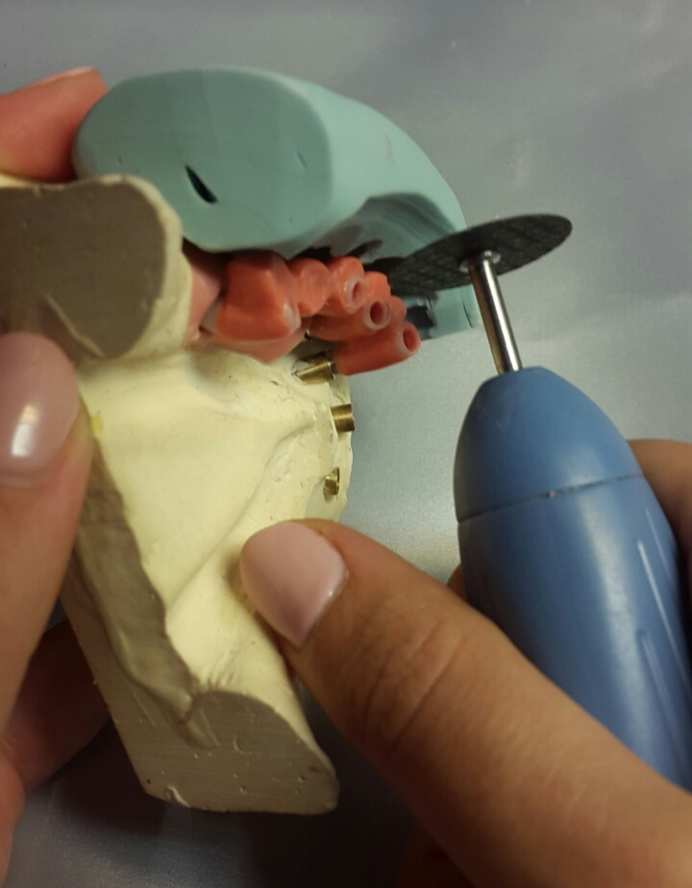

8 10. A túlérő sablonrészek eltávolítása. 11. A mintázat felcsapozása. Elsner Kft. 8 / 14

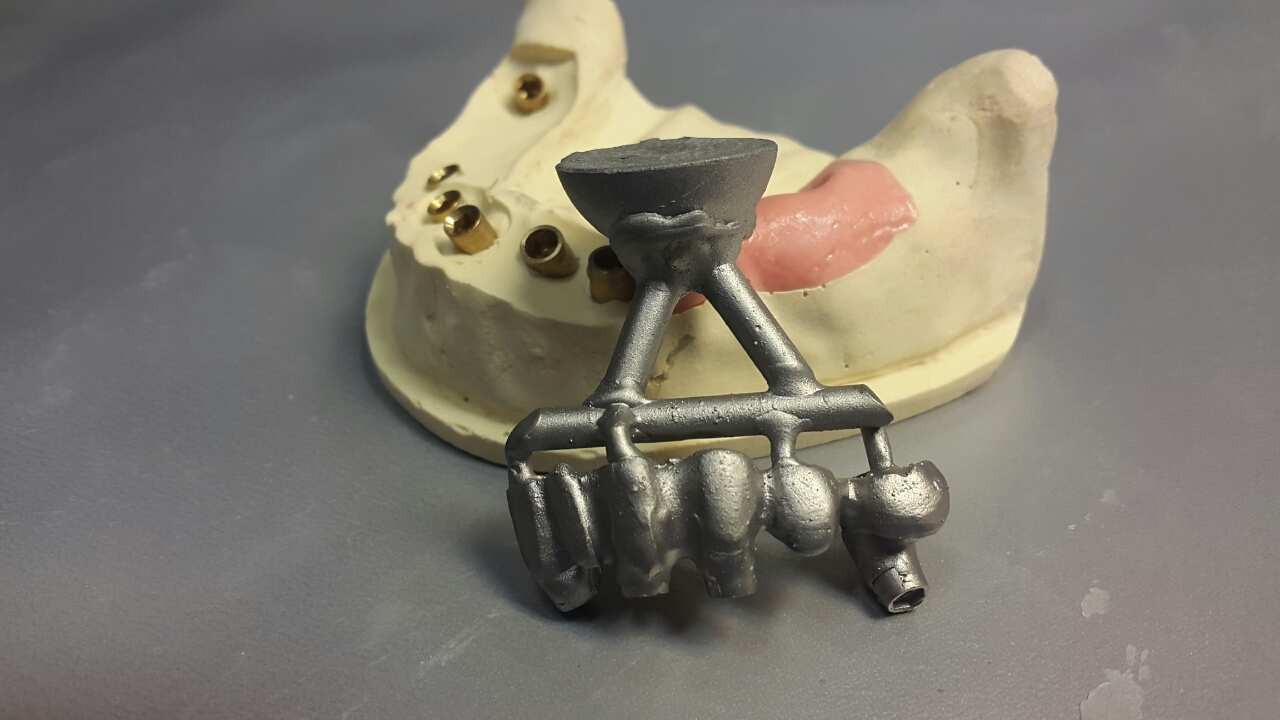

9 12. A váz megöntése. 13. Az interface-ek behelyezése a megöntött vázba. Elsner Kft. 9 / 14

10 14. A híd csavarozása az analógokra az interface-ek behelyezése után, az illeszkedés ellenőrzése érdekében. Elsner Kft. 10 / 14

11 Elsner Kft. 11 / 14

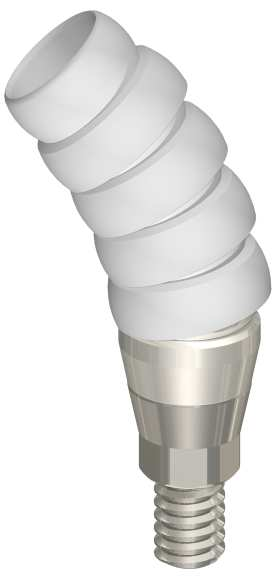

12 2. ÁLTALÁNOS UTASÍTÁSOK a. Termékleírás Fogászati implantátumokra öntött felépítményhez műanyag hüvely vagy műanyag hüvelyek, amelyek egyedi fogászati helyreállításokhoz készültek. Optimális fém alap: 1. Titán öntött felépítmények 2. Kobalt-króm öntött felépítmények b. Alapanyag 1. Öntősablon anyaga: műanyag hüvely polipropilén (PP), hőre lágyuló műanyag. 2. Alaptest anyaga a felépítmény anyagától függően lehet: Kobaltkróm Ergiloy HL Titán Gr.5 ELI ASTMF136& ISO Csavarok anyaga: Titán Gr.5 ELI ASTMF136& ISO Interface-ek anyaga: Titán Gr.5 ELI ASTM F 136 & ISO c. Alkalmazási terület Az öntősablon szett szerepe a páciens szájüregében a rágófunkciók és az esztétika helyreállítása. A fogművet csak a fogorvos építheti be a páciens számára. Az esetleges javítást szakképzett fogtechnikus végezheti el. d. Tárolás és kezelés e. Óvatosság Elsner System termékcsalád minden termékét szobahőmérsékleten kell tárolni. Ha nem szándékozik felhasználni a terméket, akkor ne vegye ki az eredeti csomagolásából és ne manipulálja. Elsner System termékcsalád termékei nem sterilek, ezért használat előtt indokolt sterilizálni őket. Vegye figyelembe a területileg vonatkozó érvényes szabályokat és a fogászatban alkalmazott higiéniai elvárásokat és paramétereket. Az Elsner System termékcsalád termékeit szakképzett fogtechnikusok általi felhasználásra lettek tervezve. Az Elsner System termékcsalád termékeinek biztonságossága és hatékonysága csak akkor garantálható, ha a termékeket képzett szakemberek használják fel. Elsner Kft. 12 / 14

13 Ellenőrizze a csomagolás épségét és ne használja fel, ha a csomagoláson elváltozást észlel. f. Használt jelölések Szimbólum Megnevezés Gyártó Egyszer használatos Gyártási sorozat száma. Figyelem, olvassa el a használati utasítást. A használati utasítás elérhető az alábbi weboldalon: CE jelölés, a bejelentett szervezet azonosító számával. A termék orvosi műszer a 93/42/EEC jelölésnek megfelelően. A termék cikkszáma. Figyelmeztetés, (nem steril termék). Elsner Kft. 13 / 14

14 3. KÜLÖNLEGES HASZNÁLATI UTASÍTÁSOK Az öntősablon szállításakor két csomag kerül átadásra a fogtechnikai laboratóriumok részére. A Laboratory feliratos zacskó tartalma a fogtechnikai munkák során kerül felhasználásra. A fogtechnikai laboratóriumokban az elkészült felépítmény a Clinic feliratos zacskó tartalmával kerül végleges összeszerelésre, majd átadásra a fogorvosok számára. a. Csavarok Titániumból készülnek. A kívánt eredmény elérése érdekében nagyon fontos, hogy a csavarok be-, illetve kicsavarozásához megfelelő méretű és modellű csavarkulcsot használjon. Kétséges esetben ellenőrizze le a csavarkulcs méretét. Vegye figyelembe az adott implantátum gyártója által javasolt vonatkozó utasításokat. Klinikai használatra ne használjon fogászati laboratóriumból származó labor csavarokat. b. Interface-ek Ellenőrizze, hogy az interface-ek méretében és típusában kompatibilis-e azzal az implantátum modellel, melyhez csatlakoztatni kívánja. Nem szabad megsérteni az interface-ek illeszkedő felületét. Kérjük, különös figyelemmel olvassa el az alábbi használati utasításokat az Elsner System termékcsalád biztonságos és hatékony használatának érdekében. A teljes termékpaletta oly módon lett kialakítva, hogy a legmagasabb fokú minőség szolgáltatása mellett megkönnyítse a fogászati klinikán és a laboratóriumban végzett munkát. Bármiféle kétsége merül fel, kérjük forduljon hozzánk bizalommal: info@elsnersystem.com Elsner Kft. 14 / 14
