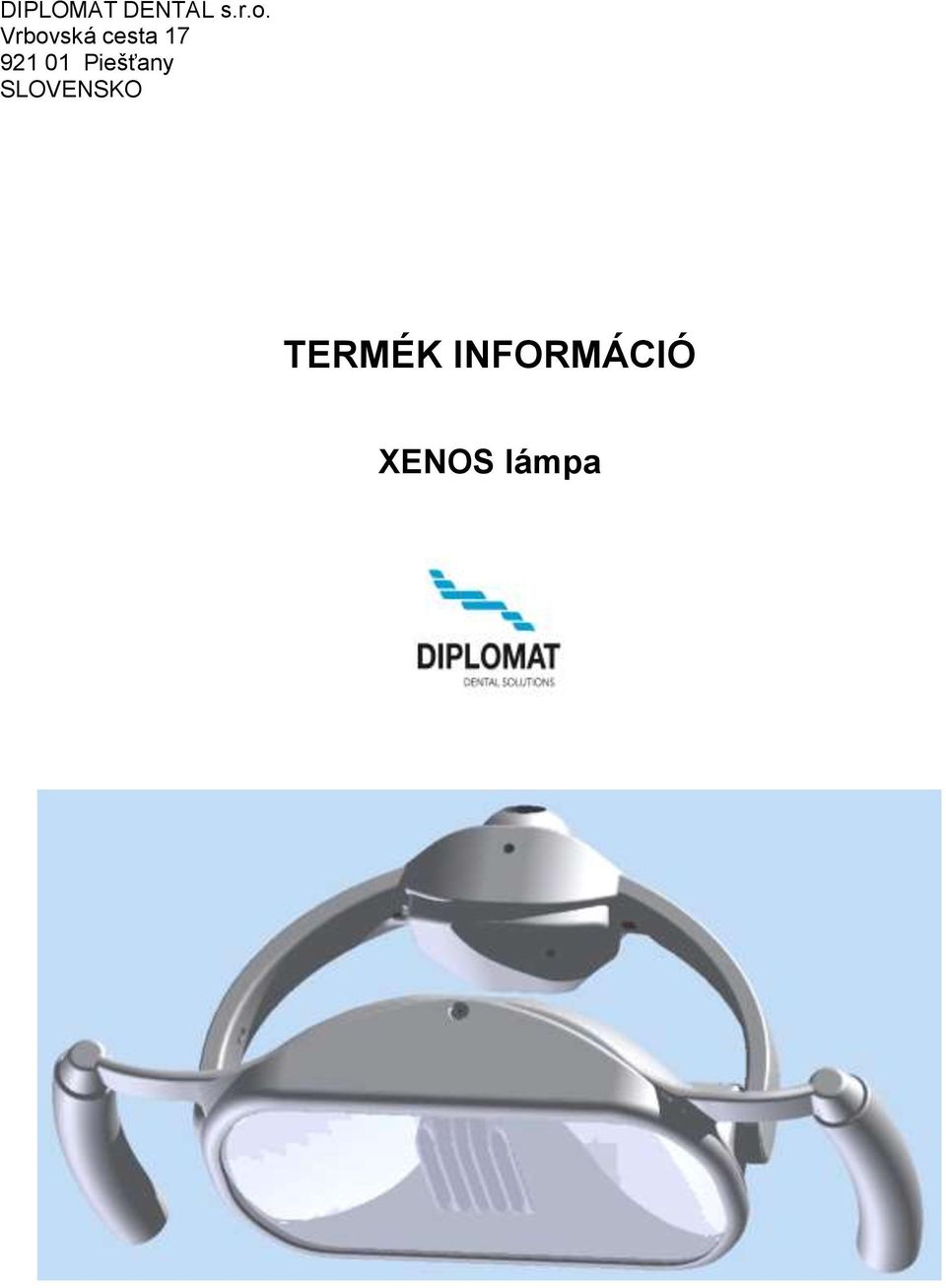

1 DIPLOMAT DENTAL s.r.o. Vrbovská cesta Piešťany SLOVENSKO TERMÉK INFORMÁCIÓ XENOS lámpa

2 BEVEZETŐ Jelen kezelési útmutató a XENOS lámpa használatával kapcsolatos tudnivalókat tartalmazza. A lámpa használata előtt kérjük, olvassa el figyelmesen a kezelési útmutatóban foglaltakat. RENDELTETÉS ÉS HASZNÁLAT A lámpa a fogorvosi gyakorlatban a szájüreg megvilágítására szolgál. A fényforrás két darab, nagy fényerősségű LED diódából áll, amelyek homogén fehér fényt sugároznak (3700K 4000K). A fénycsóvát két parabolikus fényvisszaverő alakítja ki fényvisszavetéssel. Az így kialakított fénycsóva lehetővé teszi, hogy a fogorvos kiváló színfelbontás mellett és zavaró hatások nélkül végezhesse munkáját. A TERMÉK LEÍRÁSA A világítótestet az alap és a villa alkotja, amelyek forgatható csuklóval kapcsolódnak. A lámpa domináns része az alap, amelyen a tükrök, a főhűtő berendezés és az elülső burkolat található, amely átlátszó és védi a fényvisszaverők tükrös felületét. A fénycsóva szimmetriája a csavarok segítségével módosítható. Az alap részét képezik továbbá a szilárd fogantyúk, amelyekre a levehető és sterilizálható huzat kerül. MŰSZAKI ADATOK Áramfeszültség 34 V DC ± 10% Maimális felvett teljesítmény Érintésvédelem Optimális fény terület távolsága A fénycsóva névleges mérete Korelált színmelegség A világítás intenzitása Súly A lámpa kezeléséhez szükséges, a fogantyún kifejtett erő Környezet a hőmérséklet tartománya 10 W II 0,7 m ma mm K 8000 l l 1 kg ± 0,1 kg ma. 30 N +10 C és + 40 C között - a relatív páratartalom tartománya 30 % és 75% között hu_enos_2014_12 2/5

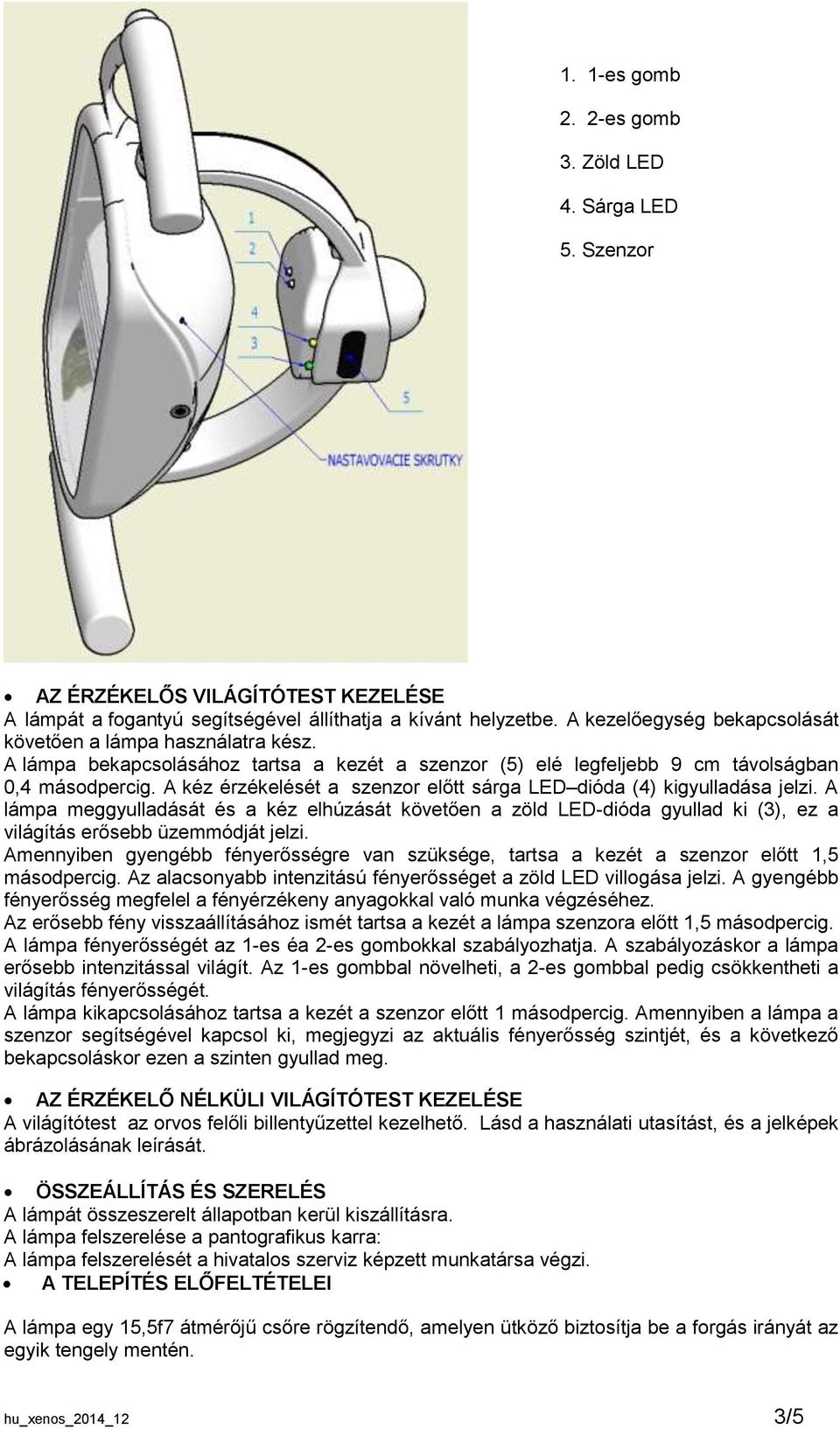

3 1. 1-es gomb 2. 2-es gomb 3. Zöld LED 4. Sárga LED 5. Szenzor AZ ÉRZÉKELŐS VILÁGÍTÓTEST KEZELÉSE A lámpát a fogantyú segítségével állíthatja a kívánt helyzetbe. A kezelőegység bekapcsolását követően a lámpa használatra kész. A lámpa bekapcsolásához tartsa a kezét a szenzor (5) elé legfeljebb 9 cm távolságban 0,4 másodpercig. A kéz érzékelését a szenzor előtt sárga LED dióda (4) kigyulladása jelzi. A lámpa meggyulladását és a kéz elhúzását követően a zöld LED-dióda gyullad ki (3), ez a világítás erősebb üzemmódját jelzi. Amennyiben gyengébb fényerősségre van szüksége, tartsa a kezét a szenzor előtt 1,5 másodpercig. Az alacsonyabb intenzitású fényerősséget a zöld LED villogása jelzi. A gyengébb fényerősség megfelel a fényérzékeny okkal való munka végzéséhez. Az erősebb fény visszaállításához ismét tartsa a kezét a lámpa szenzora előtt 1,5 másodpercig. A lámpa fényerősségét az 1-es éa 2-es gombokkal szabályozhatja. A szabályozáskor a lámpa erősebb intenzitással világít. Az 1-es gombbal növelheti, a 2-es gombbal pedig csökkentheti a világítás fényerősségét. A lámpa kikapcsolásához tartsa a kezét a szenzor előtt 1 másodpercig. Amennyiben a lámpa a szenzor segítségével kapcsol ki, megjegyzi az aktuális fényerősség szintjét, és a következő bekapcsoláskor ezen a szinten gyullad meg. AZ ÉRZÉKELŐ NÉLKÜLI VILÁGÍTÓTEST KEZELÉSE A világítótest az orvos felőli billentyűzettel kezelhető. Lásd a használati utasítást, és a jelképek ábrázolásának leírását. ÖSSZEÁLLÍTÁS ÉS SZERELÉS A lámpát összeszerelt állapotban kerül kiszállításra. A lámpa felszerelése a pantografikus karra: A lámpa felszerelését a hivatalos szerviz képzett munkatársa végzi. A TELEPÍTÉS ELŐFELTÉTELEI A lámpa egy 15,5f7 átmérőjű csőre rögzítendő, amelyen ütköző biztosítja be a forgás irányát az egyik tengely mentén. hu_enos_2014_12 3/5

4 KARBANTARTÁSI UTASÍTÁSOK A karbantartás a lámpa tisztén tartását és a sérült részek cseréjét jelenti. Amennyiben a lámpa nehezen fordul a pantografikus kar forgástengelyén, kenje be a forgástengelyt vazelinnel. TISZTÍTÁS A lámpa külső felületét ne szórófejes tisztítószerrel, hanem nedves törlőkendővel tisztítsa. Javasoljuk az INCIDIN FOAM-HENKEL-ECOLAB (Glukoprotamin, KAZ, Etanol) tisztítószer használatát a mellékelt használati utasítás alapján. Ne használjon papírtörlőt (abrazív részecskéket tartalmaz). Figyelmeztetés A nem megfelelő tisztítószerek használata tartósan károsíthatja a lámpa mű részeit. MEGSEMMISÍTÉS A fogászati kezelőegység megsemmisítésénél tartsa be az adott országban érvényes előírásokat. Rész Alap Újrahasznosítható Tárolható tartóelemek alumínium öntvény acél burkolatok PA 6,6 PP üveg szilikon elektronika LED vezeték Cu LED illeszték- Al csomagolás papír PUR Veszélyes SZERVIZ SZOLGÁLAT Amennyiben a lámpán meghibásodást észlel, forduljon az eladóhoz, aki tájékoztatja a szervizhálózatról. TÁROLÁS A lámpák legfeljebb három rétegben tárolhatók, fedett, száraz tárolóhelyiségben, ahol a viszonylagos nedvesség nem haladja meg a 75%-ot és nem következhet be a hőmérséklet hu_enos_2014_12 4/5

5 hirtelen változása. A nem lakozott részeket konzerválással kell védeni a korrózió hatása ellen. A fogászati kezelőegységeket tilos vegyi okkal egy helyiségben tárolni. A szállítás és a tárolás során a környezet hőmérsékletének tekintetében a -25 C-től +50 C-ig terjedő tartomány került meghatározásra. JÓTÁLLÁS A gyártó a jótállási jegyben foglaltak értelmében nyújt jótállást a termékre. A jótállás nem vonatkozik azokra a károkra, amelyeket a nem megfelelő vagy nem szakszerű tárolás és kezelés okozott, nem vonatkozik továbbá a szállítás során a külső hatások miatt bekövetkezett károkra, valamint a szokásos elhasználódás miatt bekövetkezett károkra. Az árun keletkezett károkért vállalt felelősség akkor száll át az eladóról a vevőre, amint az árut a vevő részére történő szállítás céljából átvette az első szállító, illetve amint a vevő közvetlenül átvette a terméket. CSOMAGOLÁS Különálló csomagolás PUR-hab és kartondoboz. A fogászati kezelőegységgel együttes csomagolásban - PUR hab-csomagolás a fogászati kezelőegységgel együtt Manufacturer: hu_enos_2014_12 5/5 CHIRANA-DENTAL, s.r.o.
