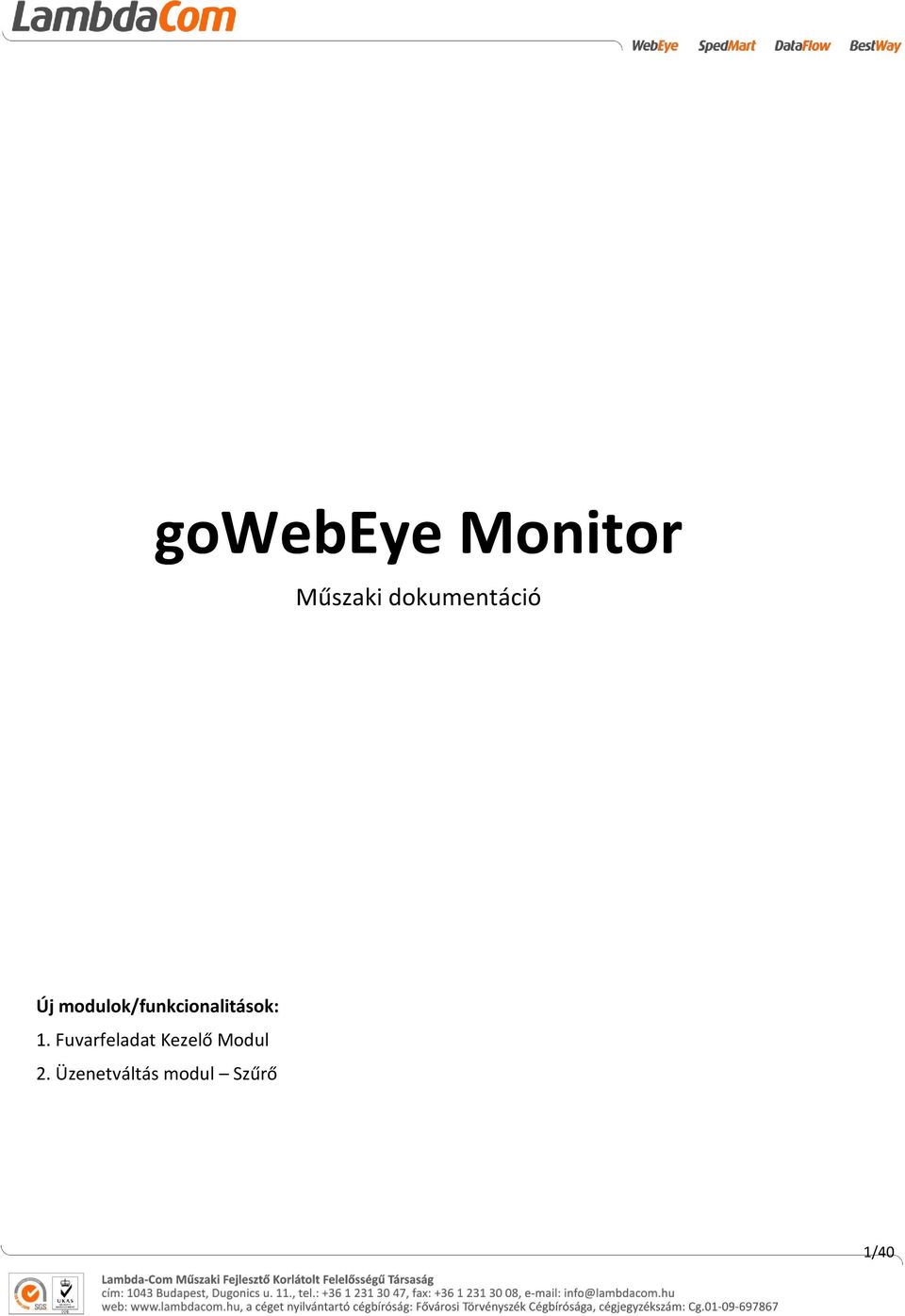

1 gowebeye Monitor Műszaki dokumentáció Új modulok/funkcionalitások: 1. Fuvarfeladat Kezelő Modul 2. Üzenetváltás modul Szűrő 1/40

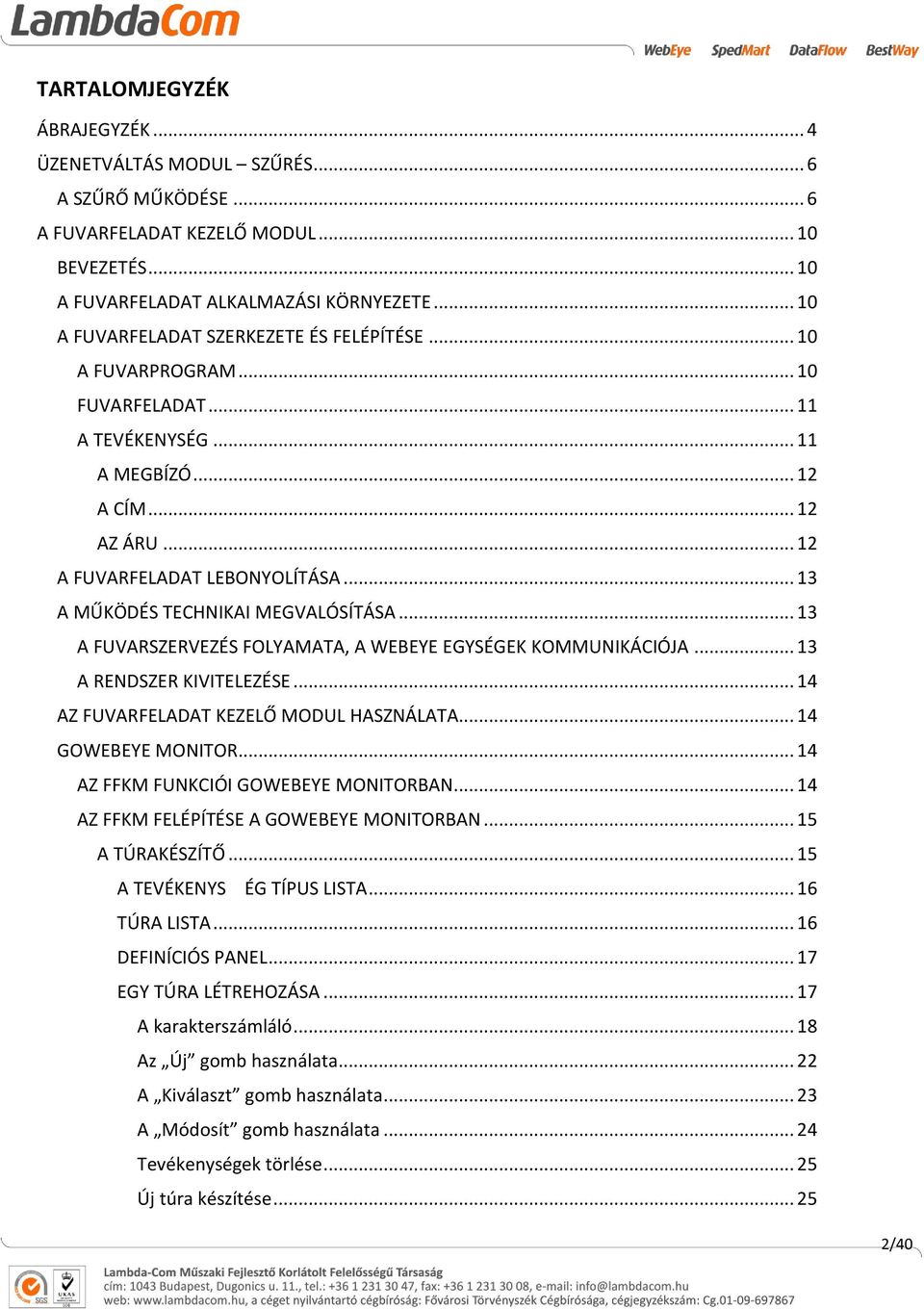

2 TARTALOMJEGYZÉK ÁBRAJEGYZÉK... 4 ÜZENETVÁLTÁS MODUL SZŰRÉS... 6 A SZŰRŐ MŰKÖDÉSE... 6 A FUVARFELADAT KEZELŐ MODUL BEVEZETÉS A FUVARFELADAT ALKALMAZÁSI KÖRNYEZETE A FUVARFELADAT SZERKEZETE ÉS FELÉPÍTÉSE A FUVARPROGRAM FUVARFELADAT A TEVÉKENYSÉG A MEGBÍZÓ A CÍM AZ ÁRU A FUVARFELADAT LEBONYOLÍTÁSA A MŰKÖDÉS TECHNIKAI MEGVALÓSÍTÁSA A FUVARSZERVEZÉS FOLYAMATA, A WEBEYE EGYSÉGEK KOMMUNIKÁCIÓJA A RENDSZER KIVITELEZÉSE AZ FUVARFELADAT KEZELŐ MODUL HASZNÁLATA GOWEBEYE MONITOR AZ FFKM FUNKCIÓI GOWEBEYE MONITORBAN AZ FFKM FELÉPÍTÉSE A GOWEBEYE MONITORBAN A TÚRAKÉSZÍTŐ A TEVÉKENYS ÉG TÍPUS LISTA TÚRA LISTA DEFINÍCIÓS PANEL EGY TÚRA LÉTREHOZÁSA A karakterszámláló Az Új gomb használata A Kiválaszt gomb használata A Módosít gomb használata Tevékenységek törlése Új túra készítése /40

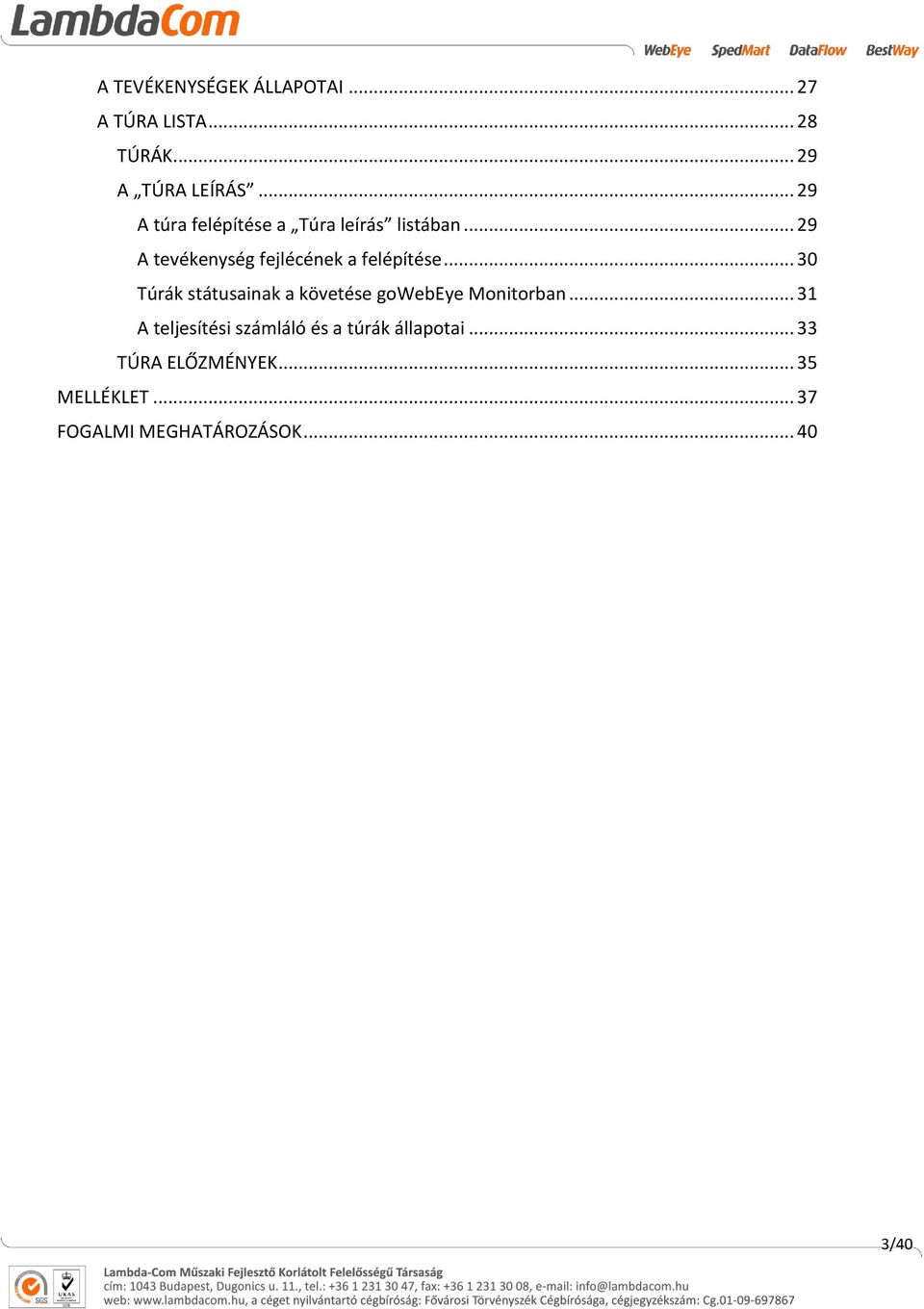

3 A TEVÉKENYSÉGEK ÁLLAPOTAI A TÚRA LISTA TÚRÁK A TÚRA LEÍRÁS A túra felépítése a Túra leírás listában A tevékenység fejlécének a felépítése Túrák státusainak a követése gowebeye Monitorban A teljesítési számláló és a túrák állapotai TÚRA ELŐZMÉNYEK MELLÉKLET FOGALMI MEGHATÁROZÁSOK /40

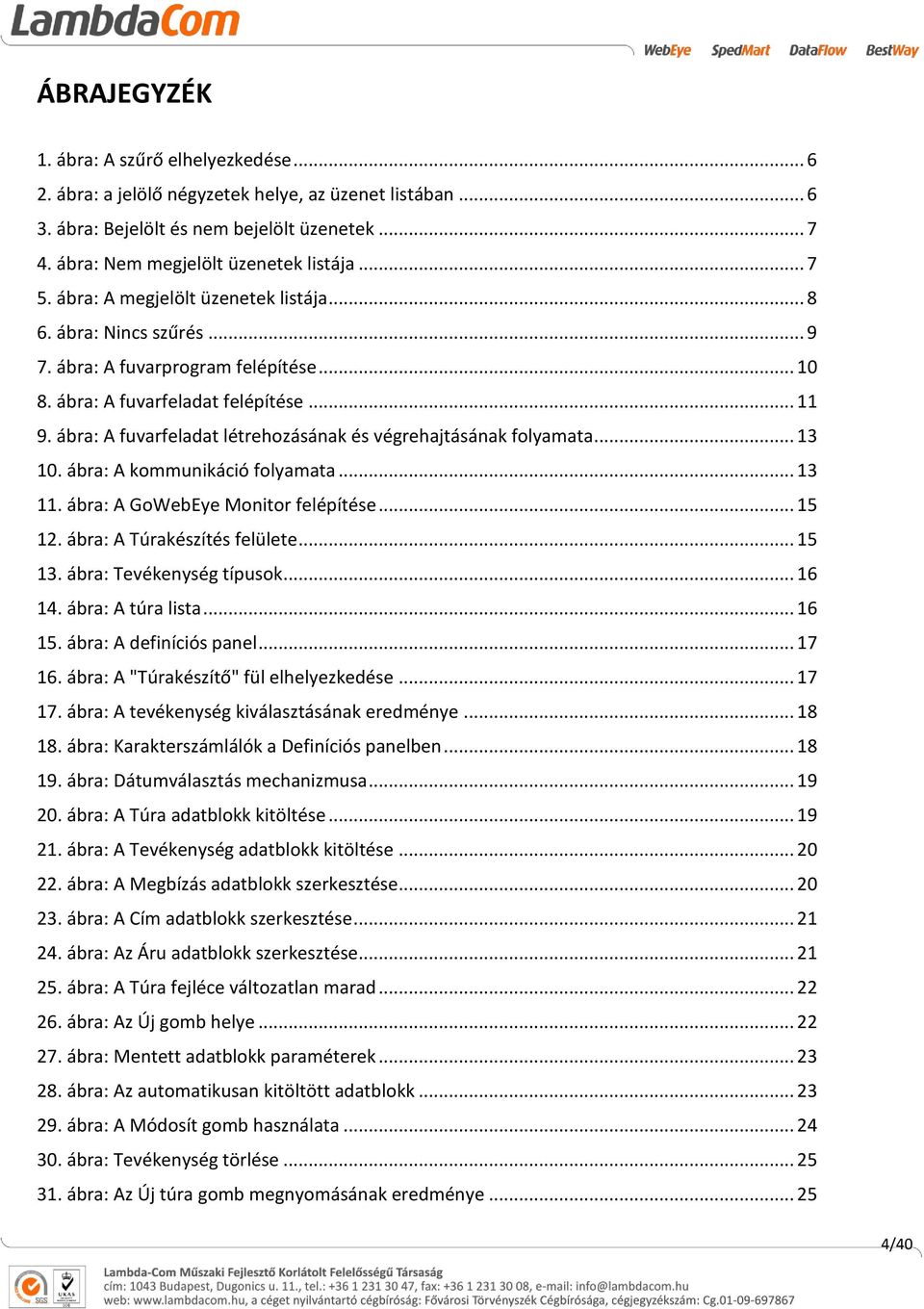

4 ÁBRAJEGYZÉK 1. ábra: A szűrő elhelyezkedése ábra: a jelölő négyzetek helye, az üzenet listában ábra: Bejelölt és nem bejelölt üzenetek ábra: Nem megjelölt üzenetek listája ábra: A megjelölt üzenetek listája ábra: Nincs szűrés ábra: A fuvarprogram felépítése ábra: A fuvarfeladat felépítése ábra: A fuvarfeladat létrehozásának és végrehajtásának folyamata ábra: A kommunikáció folyamata ábra: A GoWebEye Monitor felépítése ábra: A Túrakészítés felülete ábra: Tevékenység típusok ábra: A túra lista ábra: A definíciós panel ábra: A "Túrakészítő" fül elhelyezkedése ábra: A tevékenység kiválasztásának eredménye ábra: Karakterszámlálók a Definíciós panelben ábra: Dátumválasztás mechanizmusa ábra: A Túra adatblokk kitöltése ábra: A Tevékenység adatblokk kitöltése ábra: A Megbízás adatblokk szerkesztése ábra: A Cím adatblokk szerkesztése ábra: Az Áru adatblokk szerkesztése ábra: A Túra fejléce változatlan marad ábra: Az Új gomb helye ábra: Mentett adatblokk paraméterek ábra: Az automatikusan kitöltött adatblokk ábra: A Módosít gomb használata ábra: Tevékenység törlése ábra: Az Új túra gomb megnyomásának eredménye /40

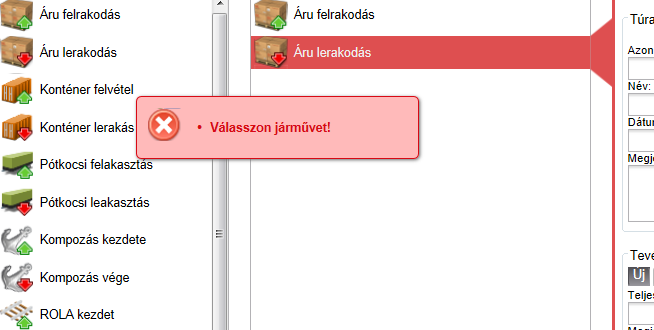

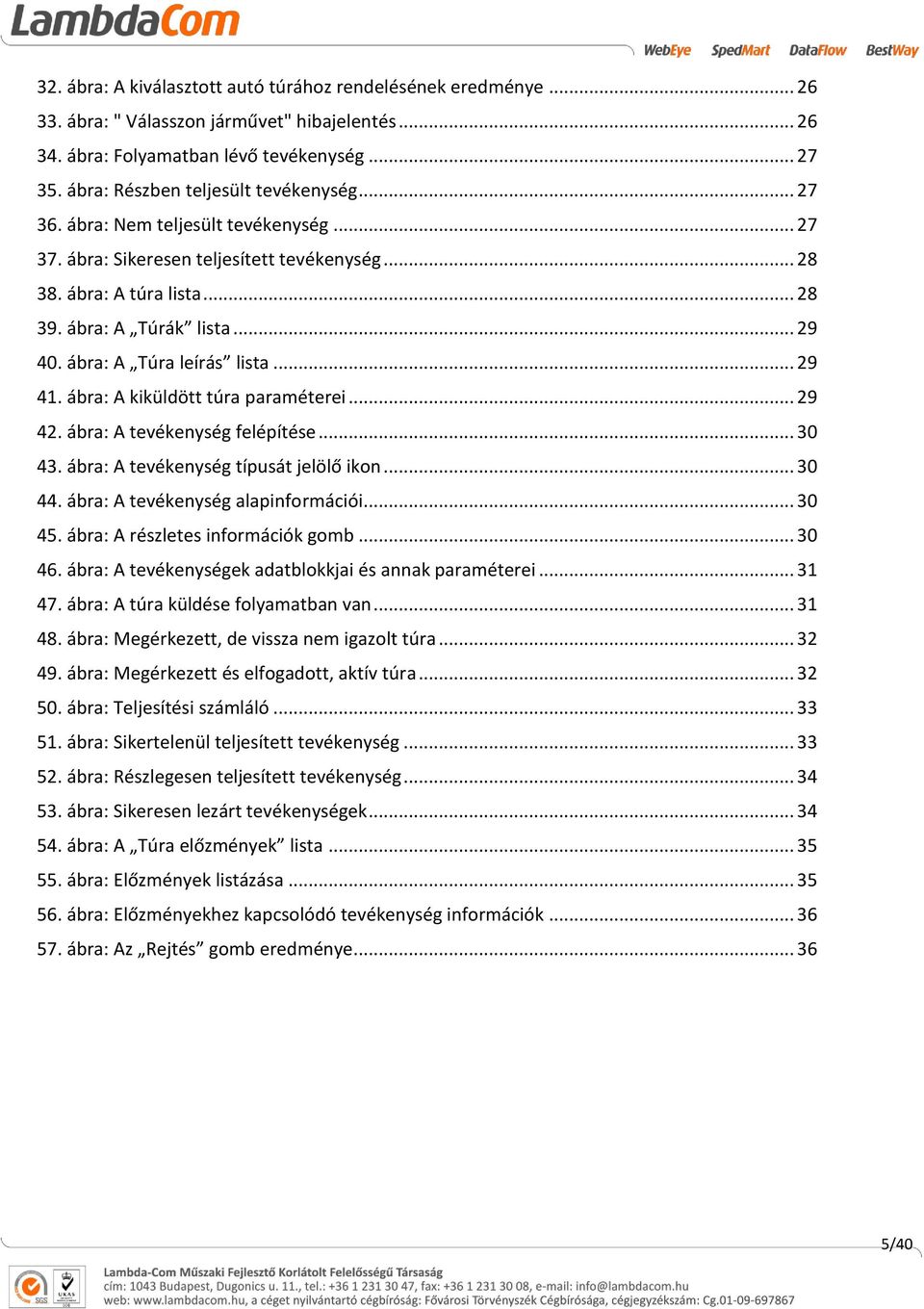

5 32. ábra: A kiválasztott autó túrához rendelésének eredménye ábra: " Válasszon járművet" hibajelentés ábra: Folyamatban lévő tevékenység ábra: Részben teljesült tevékenység ábra: Nem teljesült tevékenység ábra: Sikeresen teljesített tevékenység ábra: A túra lista ábra: A Túrák lista ábra: A Túra leírás lista ábra: A kiküldött túra paraméterei ábra: A tevékenység felépítése ábra: A tevékenység típusát jelölő ikon ábra: A tevékenység alapinformációi ábra: A részletes információk gomb ábra: A tevékenységek adatblokkjai és annak paraméterei ábra: A túra küldése folyamatban van ábra: Megérkezett, de vissza nem igazolt túra ábra: Megérkezett és elfogadott, aktív túra ábra: Teljesítési számláló ábra: Sikertelenül teljesített tevékenység ábra: Részlegesen teljesített tevékenység ábra: Sikeresen lezárt tevékenységek ábra: A Túra előzmények lista ábra: Előzmények listázása ábra: Előzményekhez kapcsolódó tevékenység információk ábra: Az Rejtés gomb eredménye /40

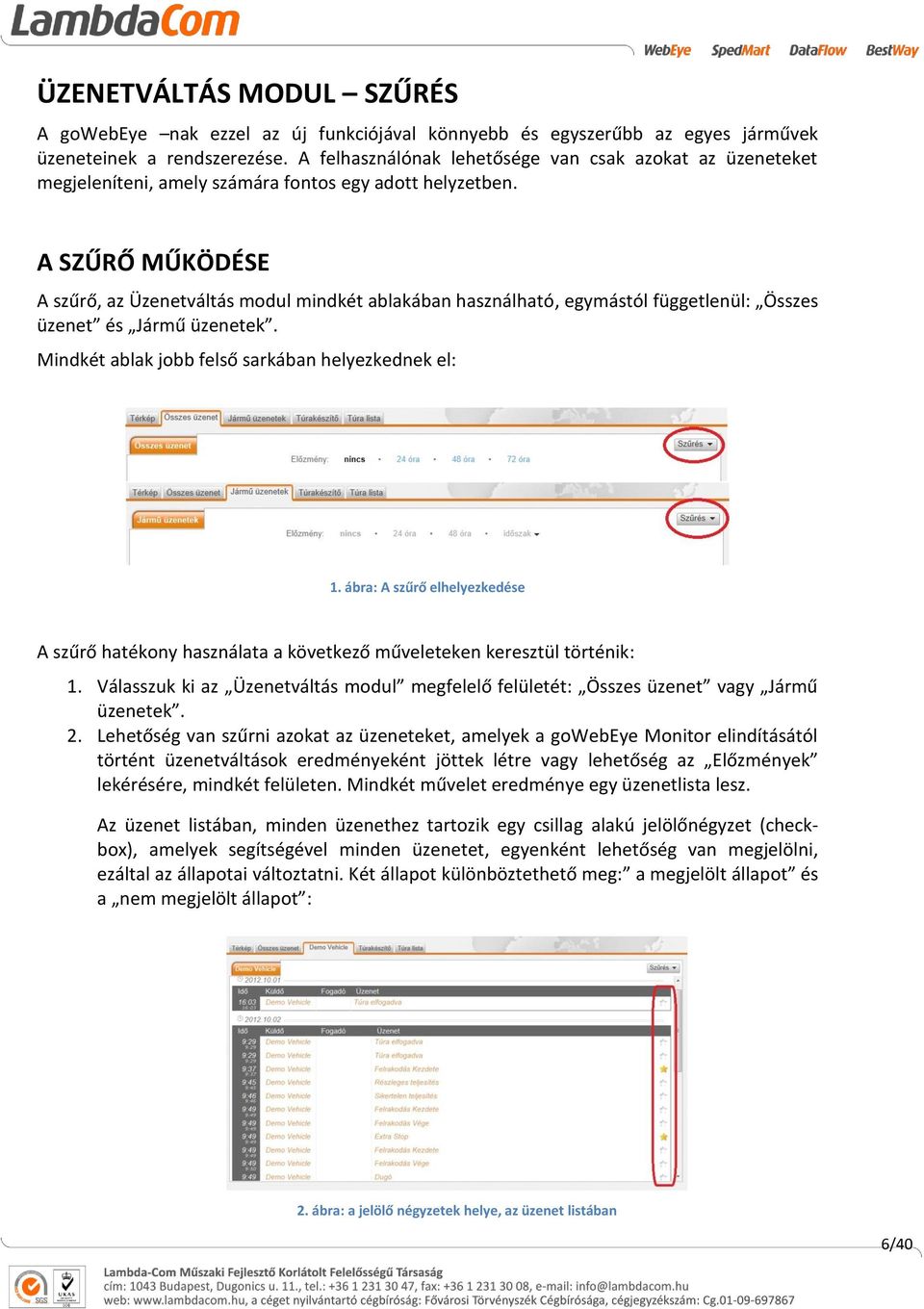

6 ÜZENETVÁLTÁS MODUL SZŰRÉS A gowebeye nak ezzel az új funkciójával könnyebb és egyszerűbb az egyes járművek üzeneteinek a rendszerezése. A felhasználónak lehetősége van csak azokat az üzeneteket megjeleníteni, amely számára fontos egy adott helyzetben. A SZŰRŐ MŰKÖDÉSE A szűrő, az Üzenetváltás modul mindkét ablakában használható, egymástól függetlenül: Összes üzenet és Jármű üzenetek. Mindkét ablak jobb felső sarkában helyezkednek el: 1. ábra: A szűrő elhelyezkedése A szűrő hatékony használata a következő műveleteken keresztül történik: 1. Válasszuk ki az Üzenetváltás modul megfelelő felületét: Összes üzenet vagy Jármű üzenetek. 2. Lehetőség van szűrni azokat az üzeneteket, amelyek a gowebeye Monitor elindításától történt üzenetváltások eredményeként jöttek létre vagy lehetőség az Előzmények lekérésére, mindkét felületen. Mindkét művelet eredménye egy üzenetlista lesz. Az üzenet listában, minden üzenethez tartozik egy csillag alakú jelölőnégyzet (checkbox), amelyek segítségével minden üzenetet, egyenként lehetőség van megjelölni, ezáltal az állapotai változtatni. Két állapot különböztethető meg: a megjelölt állapot és a nem megjelölt állapot : 2. ábra: a jelölő négyzetek helye, az üzenet listában 6/40

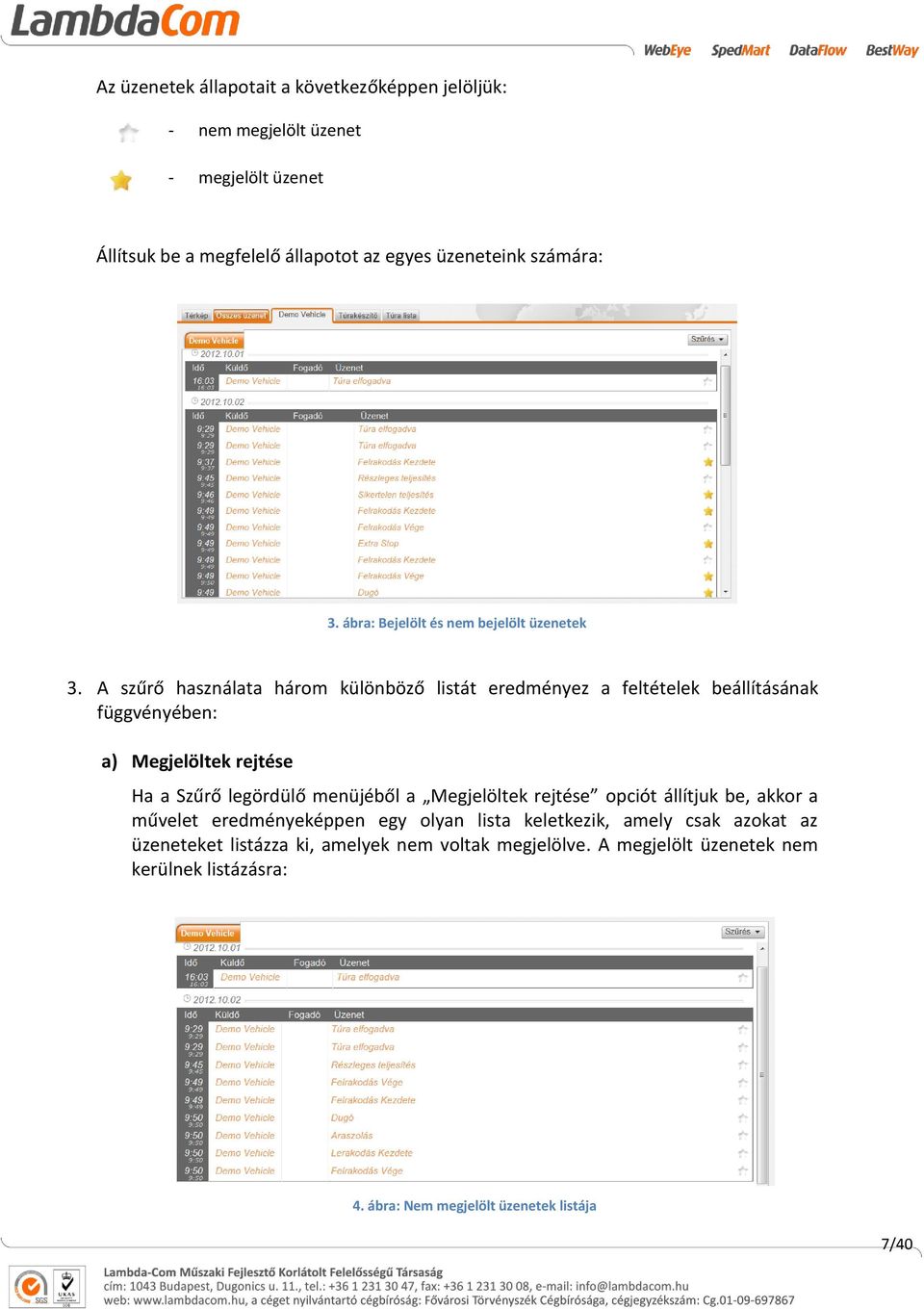

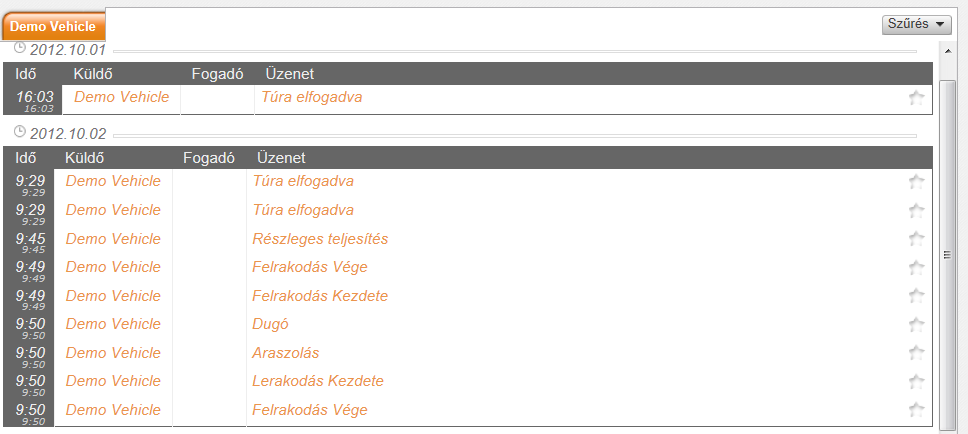

7 Az üzenetek állapotait a következőképpen jelöljük: - nem megjelölt üzenet - megjelölt üzenet Állítsuk be a megfelelő állapotot az egyes üzeneteink számára: 3. ábra: Bejelölt és nem bejelölt üzenetek 3. A szűrő használata három különböző listát eredményez a feltételek beállításának függvényében: a) Megjelöltek rejtése Ha a Szűrő legördülő menüjéből a Megjelöltek rejtése opciót állítjuk be, akkor a művelet eredményeképpen egy olyan lista keletkezik, amely csak azokat az üzeneteket listázza ki, amelyek nem voltak megjelölve. A megjelölt üzenetek nem kerülnek listázásra: 4. ábra: Nem megjelölt üzenetek listája 7/40

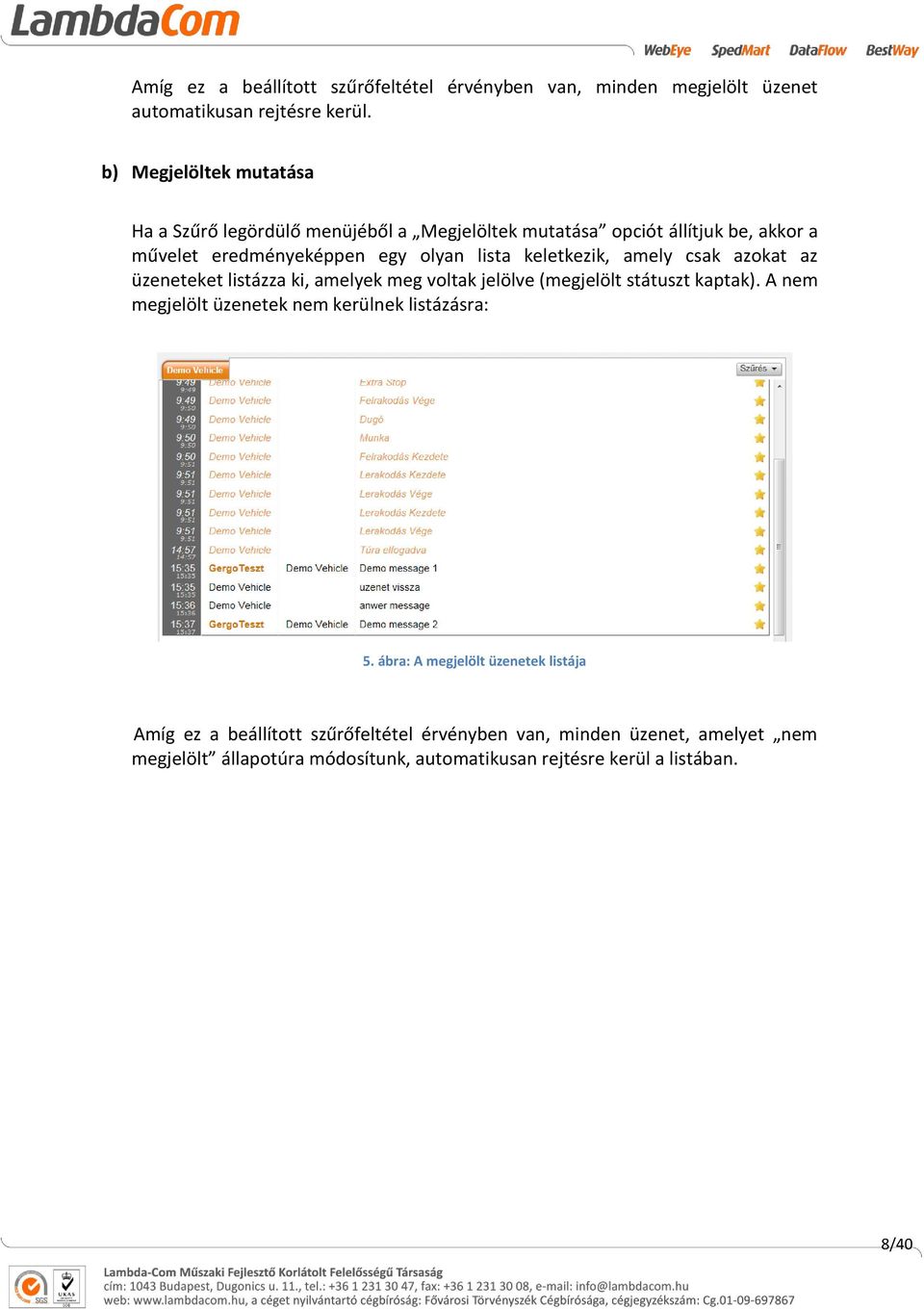

8 Amíg ez a beállított szűrőfeltétel érvényben van, minden megjelölt üzenet automatikusan rejtésre kerül. b) Megjelöltek mutatása Ha a Szűrő legördülő menüjéből a Megjelöltek mutatása opciót állítjuk be, akkor a művelet eredményeképpen egy olyan lista keletkezik, amely csak azokat az üzeneteket listázza ki, amelyek meg voltak jelölve (megjelölt státuszt kaptak). A nem megjelölt üzenetek nem kerülnek listázásra: 5. ábra: A megjelölt üzenetek listája Amíg ez a beállított szűrőfeltétel érvényben van, minden üzenet, amelyet nem megjelölt állapotúra módosítunk, automatikusan rejtésre kerül a listában. 8/40

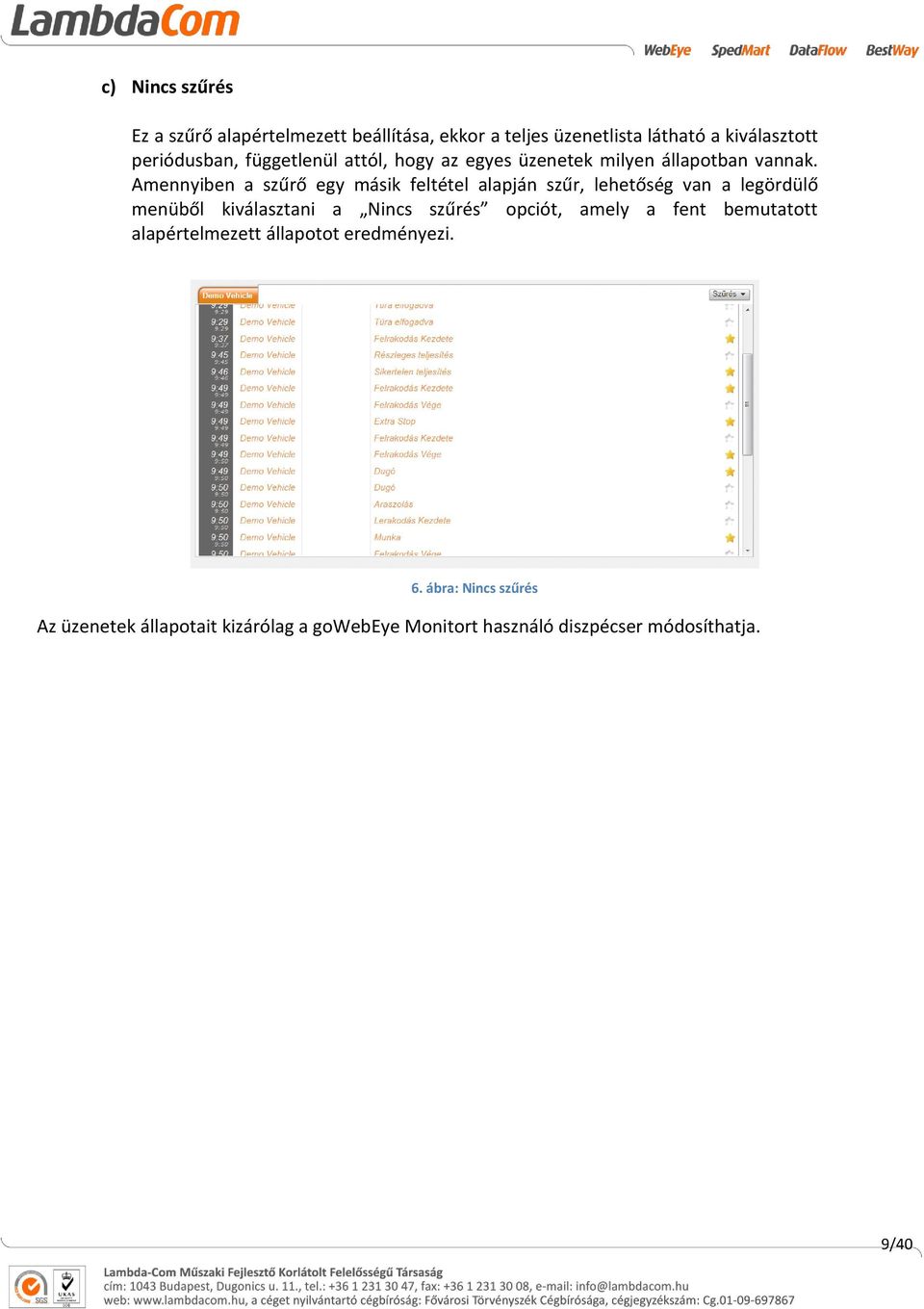

9 c) Nincs szűrés Ez a szűrő alapértelmezett beállítása, ekkor a teljes üzenetlista látható a kiválasztott periódusban, függetlenül attól, hogy az egyes üzenetek milyen állapotban vannak. Amennyiben a szűrő egy másik feltétel alapján szűr, lehetőség van a legördülő menüből kiválasztani a Nincs szűrés opciót, amely a fent bemutatott alapértelmezett állapotot eredményezi. 6. ábra: Nincs szűrés Az üzenetek állapotait kizárólag a gowebeye Monitort használó diszpécser módosíthatja. 9/40

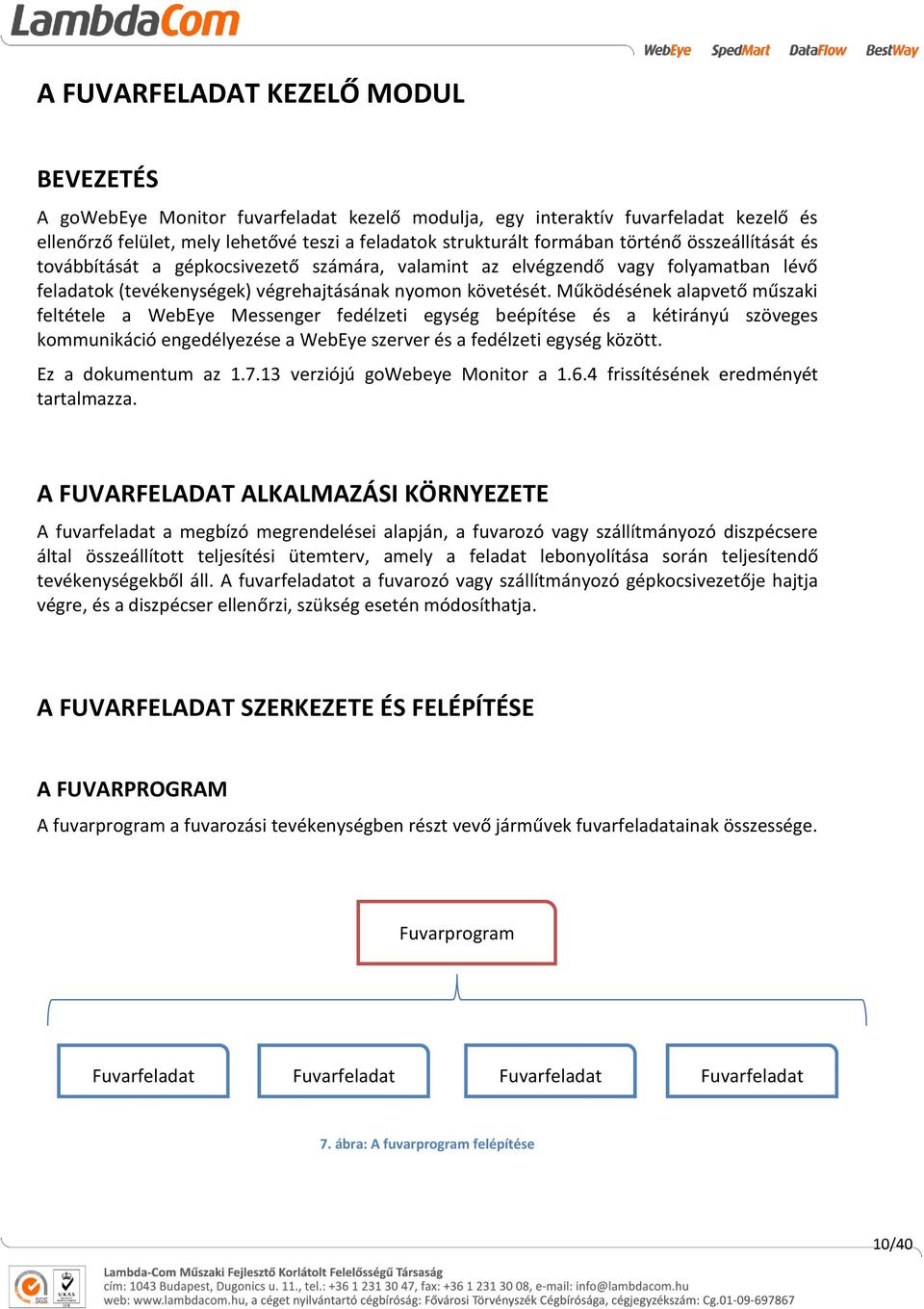

10 A FUVARFELADAT KEZELŐ MODUL BEVEZETÉS A gowebeye Monitor fuvarfeladat kezelő modulja, egy interaktív fuvarfeladat kezelő és ellenőrző felület, mely lehetővé teszi a feladatok strukturált formában történő összeállítását és továbbítását a gépkocsivezető számára, valamint az elvégzendő vagy folyamatban lévő feladatok (tevékenységek) végrehajtásának nyomon követését. Működésének alapvető műszaki feltétele a WebEye Messenger fedélzeti egység beépítése és a kétirányú szöveges kommunikáció engedélyezése a WebEye szerver és a fedélzeti egység között. Ez a dokumentum az verziójú gowebeye Monitor a frissítésének eredményét tartalmazza. A FUVARFELADAT ALKALMAZÁSI KÖRNYEZETE A fuvarfeladat a megbízó megrendelései alapján, a fuvarozó vagy szállítmányozó diszpécsere által összeállított teljesítési ütemterv, amely a feladat lebonyolítása során teljesítendő tevékenységekből áll. A fuvarfeladatot a fuvarozó vagy szállítmányozó gépkocsivezetője hajtja végre, és a diszpécser ellenőrzi, szükség esetén módosíthatja. A FUVARFELADAT SZERKEZETE ÉS FELÉPÍTÉSE A FUVARPROGRAM A fuvarprogram a fuvarozási tevékenységben részt vevő járművek fuvarfeladatainak összessége. Fuvarprogram Fuvarfeladat Fuvarfeladat Fuvarfeladat Fuvarfeladat 7. ábra: A fuvarprogram felépítése 10/40

11 FUVARFELADAT A fuvarfeladat egy időben meghatározott folyamat, amely a tevékenységek összességeként értelmezhető. A következő paraméterekkel rendelkezik: Saját egyedi azonosító. Kezdeti és záró időpont. Saját név. Megjegyzés Fuvarfeladat Kezdet t Vég t Megbízó Cím Áru Megbízó Cím Áru Tevékenység Tevékenység 8. ábra: A fuvarfeladat felépítése A TEVÉKENYSÉG A fuvarfeladat eleme, amelynek végrehajtása a teljesítés feltétele. A tevékenység rendelkezik Kezdeti és záró időponttal. Egyedi azonosítóval. Névvel. Megjegyzés is rendelhető a tevékenységhez. A tevékenységnek a következő három fő adatblokkból áll: Megbízó Cím Áru 11/40

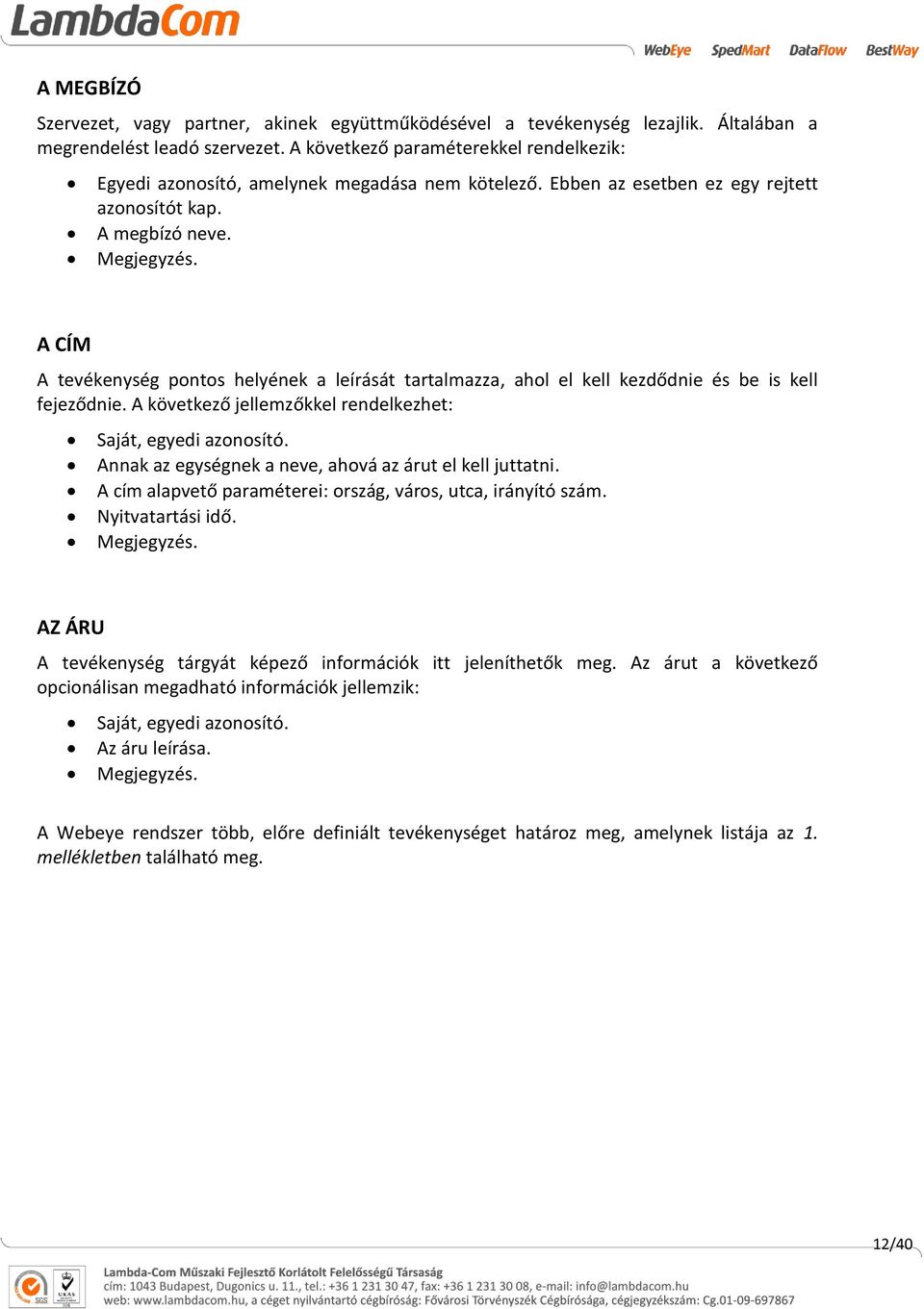

12 A MEGBÍZÓ Szervezet, vagy partner, akinek együttműködésével a tevékenység lezajlik. Általában a megrendelést leadó szervezet. A következő paraméterekkel rendelkezik: Egyedi azonosító, amelynek megadása nem kötelező. Ebben az esetben ez egy rejtett azonosítót kap. A megbízó neve. Megjegyzés. A CÍM A tevékenység pontos helyének a leírását tartalmazza, ahol el kell kezdődnie és be is kell fejeződnie. A következő jellemzőkkel rendelkezhet: Saját, egyedi azonosító. Annak az egységnek a neve, ahová az árut el kell juttatni. A cím alapvető paraméterei: ország, város, utca, irányító szám. Nyitvatartási idő. Megjegyzés. AZ ÁRU A tevékenység tárgyát képező információk itt jeleníthetők meg. Az árut a következő opcionálisan megadható információk jellemzik: Saját, egyedi azonosító. Az áru leírása. Megjegyzés. A Webeye rendszer több, előre definiált tevékenységet határoz meg, amelynek listája az 1. mellékletben található meg. 12/40

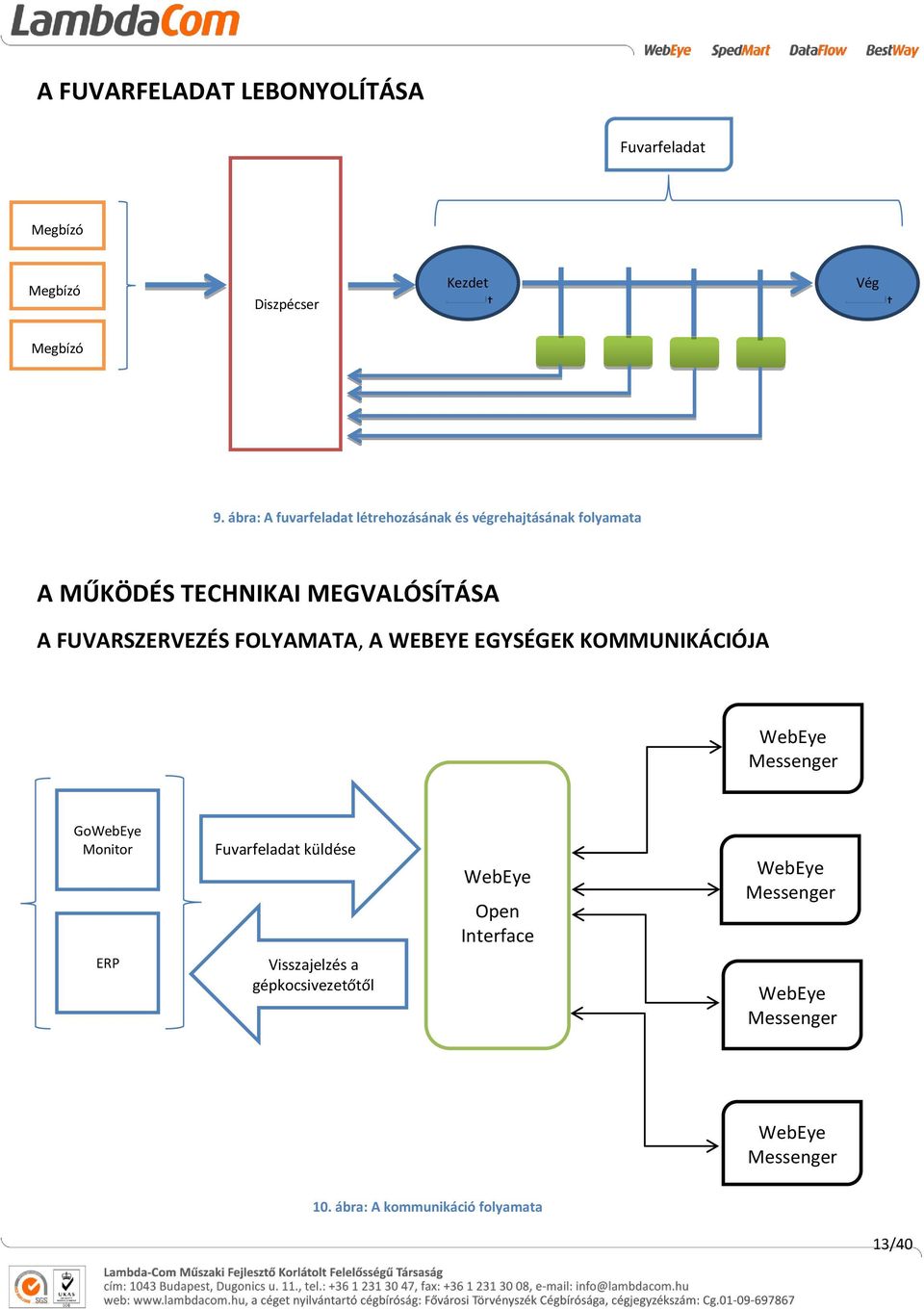

13 A FUVARFELADAT LEBONYOLÍTÁSA Fuvarfeladat Megbízó Megbízó Diszpécser Kezdet t Vég t Megbízó 9. ábra: A fuvarfeladat létrehozásának és végrehajtásának folyamata A MŰKÖDÉS TECHNIKAI MEGVALÓSÍTÁSA A FUVARSZERVEZÉS FOLYAMATA, A WEBEYE EGYSÉGEK KOMMUNIKÁCIÓJA WebEye Messenger GoWebEye Monitor Fuvarfeladat küldése WebEye Open Interface WebEye Messenger ERP Visszajelzés a gépkocsivezetőtől WebEye Messenger WebEye Messenger 10. ábra: A kommunikáció folyamata 13/40

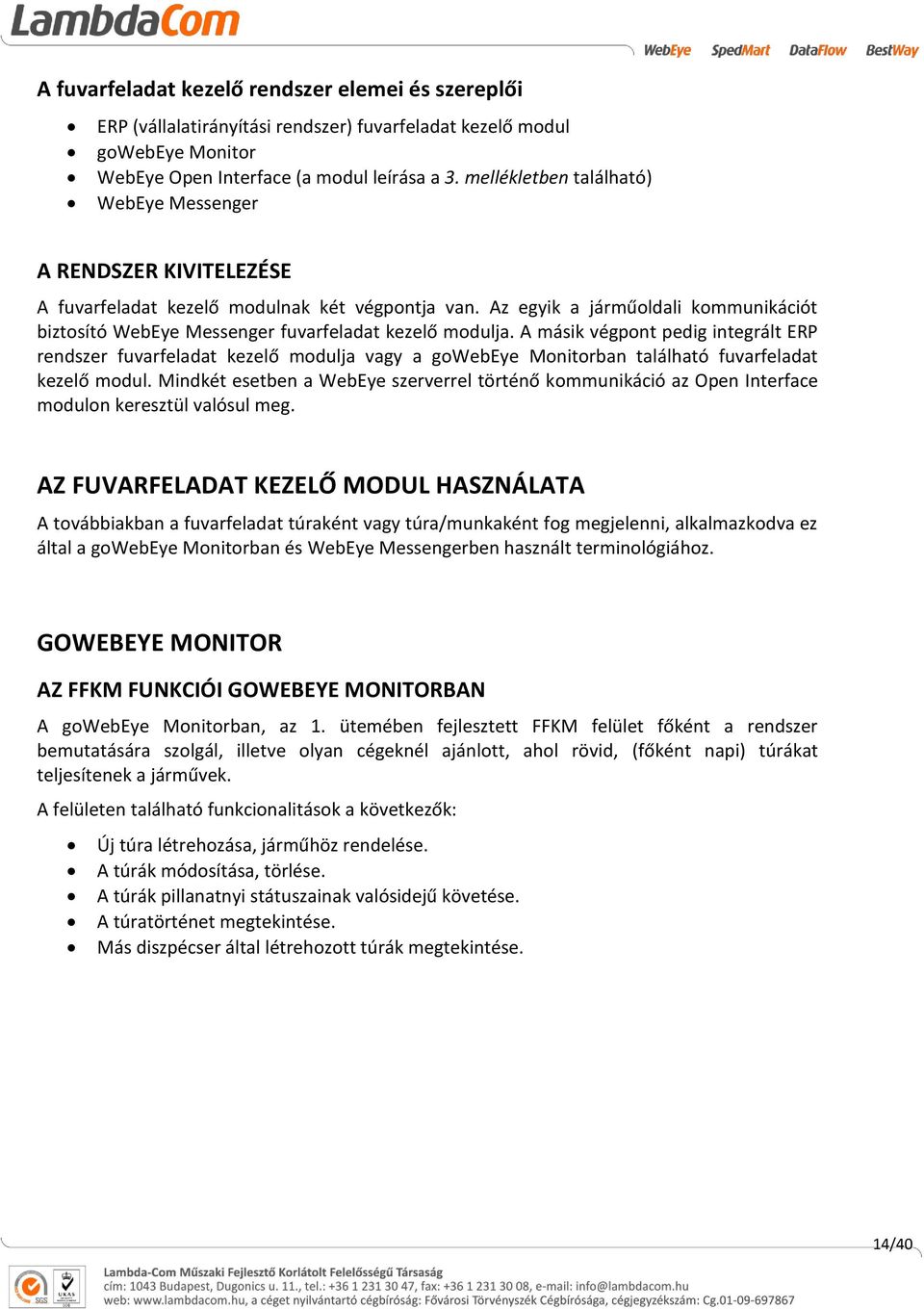

14 A fuvarfeladat kezelő rendszer elemei és szereplői ERP (vállalatirányítási rendszer) fuvarfeladat kezelő modul gowebeye Monitor WebEye Open Interface (a modul leírása a 3. mellékletben található) WebEye Messenger A RENDSZER KIVITELEZÉSE A fuvarfeladat kezelő modulnak két végpontja van. Az egyik a járműoldali kommunikációt biztosító WebEye Messenger fuvarfeladat kezelő modulja. A másik végpont pedig integrált ERP rendszer fuvarfeladat kezelő modulja vagy a gowebeye Monitorban található fuvarfeladat kezelő modul. Mindkét esetben a WebEye szerverrel történő kommunikáció az Open Interface modulon keresztül valósul meg. AZ FUVARFELADAT KEZELŐ MODUL HASZNÁLATA A továbbiakban a fuvarfeladat túraként vagy túra/munkaként fog megjelenni, alkalmazkodva ez által a gowebeye Monitorban és WebEye Messengerben használt terminológiához. GOWEBEYE MONITOR AZ FFKM FUNKCIÓI GOWEBEYE MONITORBAN A gowebeye Monitorban, az 1. ütemében fejlesztett FFKM felület főként a rendszer bemutatására szolgál, illetve olyan cégeknél ajánlott, ahol rövid, (főként napi) túrákat teljesítenek a járművek. A felületen található funkcionalitások a következők: Új túra létrehozása, járműhöz rendelése. A túrák módosítása, törlése. A túrák pillanatnyi státuszainak valósidejű követése. A túratörténet megtekintése. Más diszpécser által létrehozott túrák megtekintése. 14/40

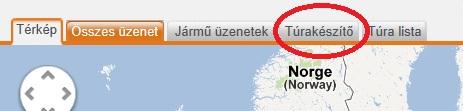

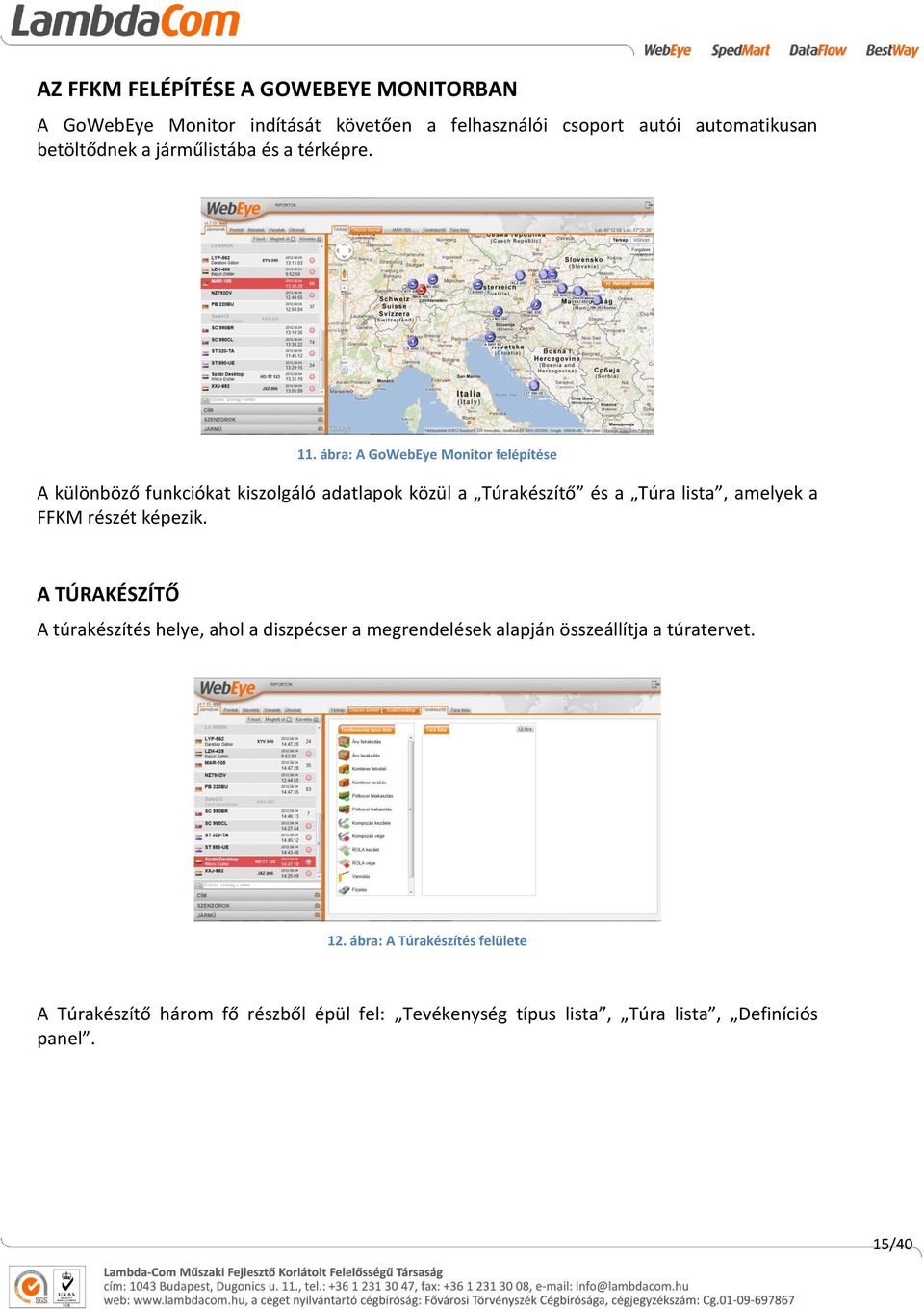

15 AZ FFKM FELÉPÍTÉSE A GOWEBEYE MONITORBAN A GoWebEye Monitor indítását követően a felhasználói csoport autói automatikusan betöltődnek a járműlistába és a térképre. 11. ábra: A GoWebEye Monitor felépítése A különböző funkciókat kiszolgáló adatlapok közül a Túrakészítő és a Túra lista, amelyek a FFKM részét képezik. A TÚRAKÉSZÍTŐ A túrakészítés helye, ahol a diszpécser a megrendelések alapján összeállítja a túratervet. 12. ábra: A Túrakészítés felülete A Túrakészítő három fő részből épül fel: Tevékenység típus lista, Túra lista, Definíciós panel. 15/40

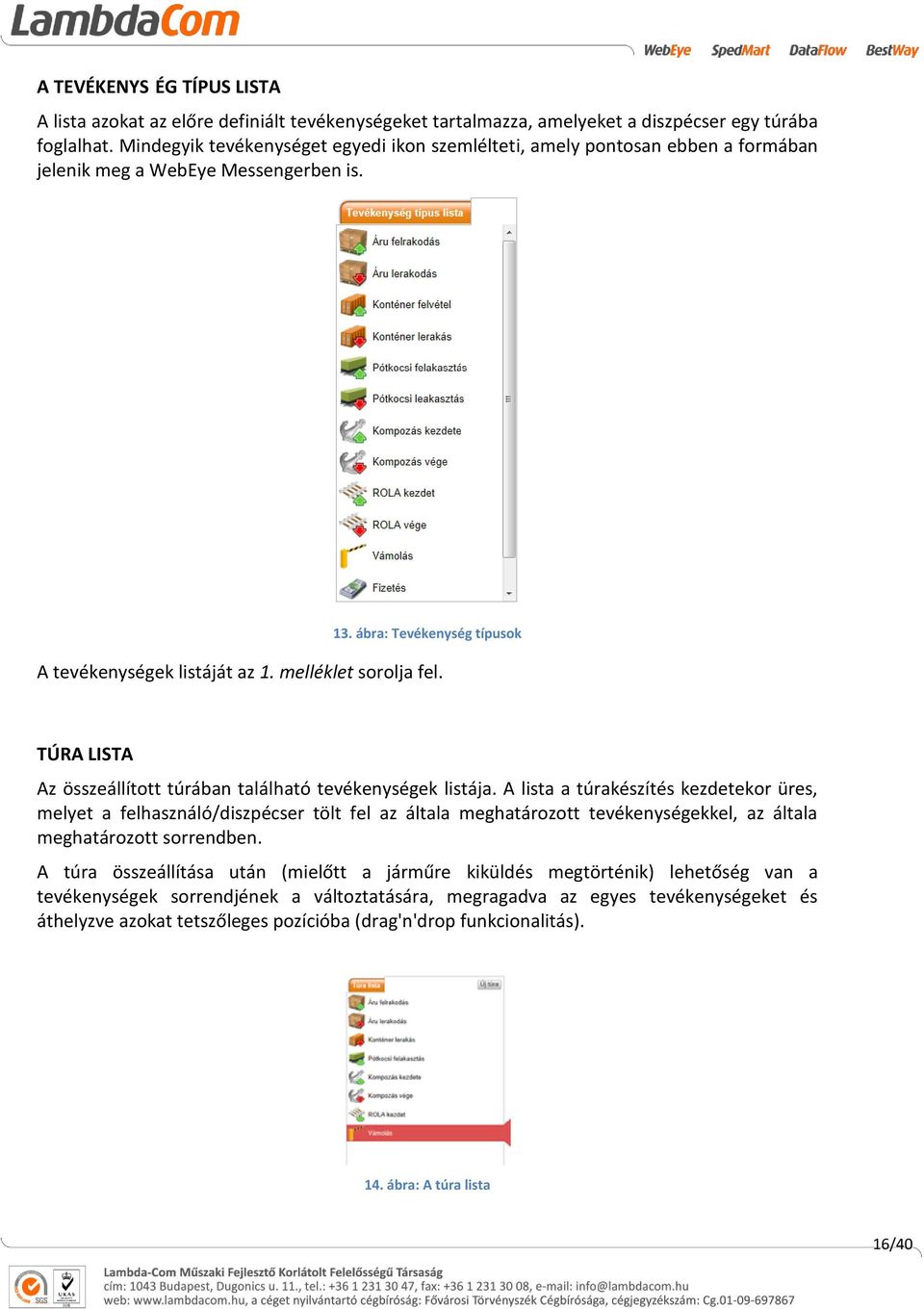

16 A TEVÉKENYS ÉG TÍPUS LISTA A lista azokat az előre definiált tevékenységeket tartalmazza, amelyeket a diszpécser egy túrába foglalhat. Mindegyik tevékenységet egyedi ikon szemlélteti, amely pontosan ebben a formában jelenik meg a WebEye Messengerben is. 13. ábra: Tevékenység típusok A tevékenységek listáját az 1. melléklet sorolja fel. TÚRA LISTA Az összeállított túrában található tevékenységek listája. A lista a túrakészítés kezdetekor üres, melyet a felhasználó/diszpécser tölt fel az általa meghatározott tevékenységekkel, az általa meghatározott sorrendben. A túra összeállítása után (mielőtt a járműre kiküldés megtörténik) lehetőség van a tevékenységek sorrendjének a változtatására, megragadva az egyes tevékenységeket és áthelyzve azokat tetszőleges pozícióba (drag'n'drop funkcionalitás). 14. ábra: A túra lista 16/40

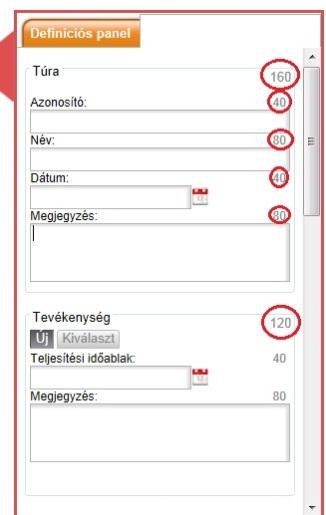

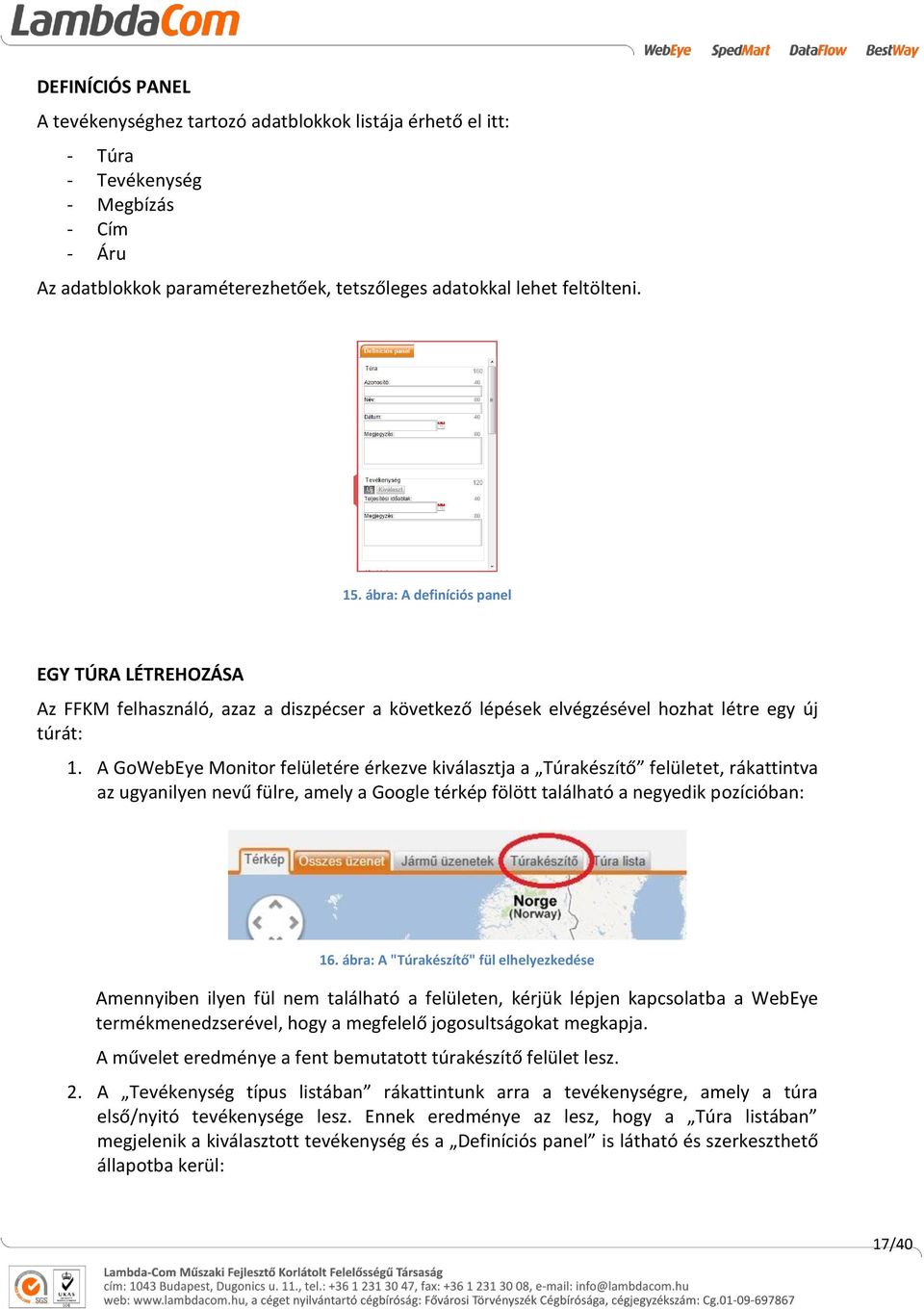

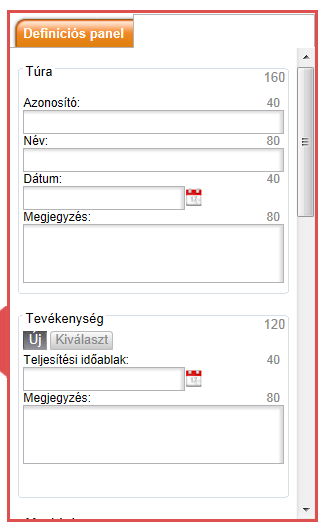

17 DEFINÍCIÓS PANEL A tevékenységhez tartozó adatblokkok listája érhető el itt: - Túra - Tevékenység - Megbízás - Cím - Áru Az adatblokkok paraméterezhetőek, tetszőleges adatokkal lehet feltölteni. 15. ábra: A definíciós panel EGY TÚRA LÉTREHOZÁSA Az FFKM felhasználó, azaz a diszpécser a következő lépések elvégzésével hozhat létre egy új túrát: 1. A GoWebEye Monitor felületére érkezve kiválasztja a Túrakészítő felületet, rákattintva az ugyanilyen nevű fülre, amely a Google térkép fölött található a negyedik pozícióban: 16. ábra: A "Túrakészítő" fül elhelyezkedése Amennyiben ilyen fül nem található a felületen, kérjük lépjen kapcsolatba a WebEye termékmenedzserével, hogy a megfelelő jogosultságokat megkapja. A művelet eredménye a fent bemutatott túrakészítő felület lesz. 2. A Tevékenység típus listában rákattintunk arra a tevékenységre, amely a túra első/nyitó tevékenysége lesz. Ennek eredménye az lesz, hogy a Túra listában megjelenik a kiválasztott tevékenység és a Definíciós panel is látható és szerkeszthető állapotba kerül: 17/40

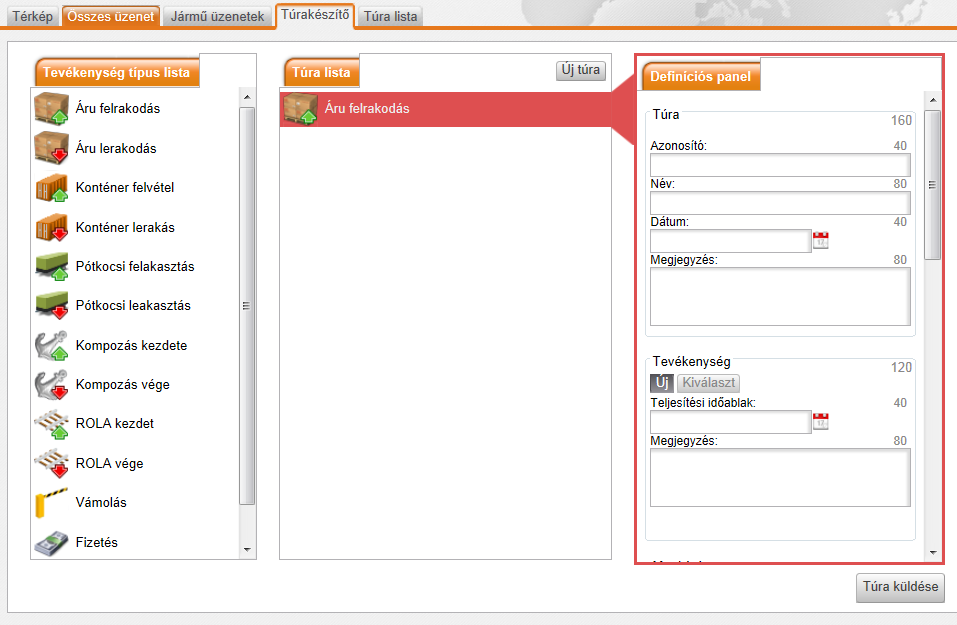

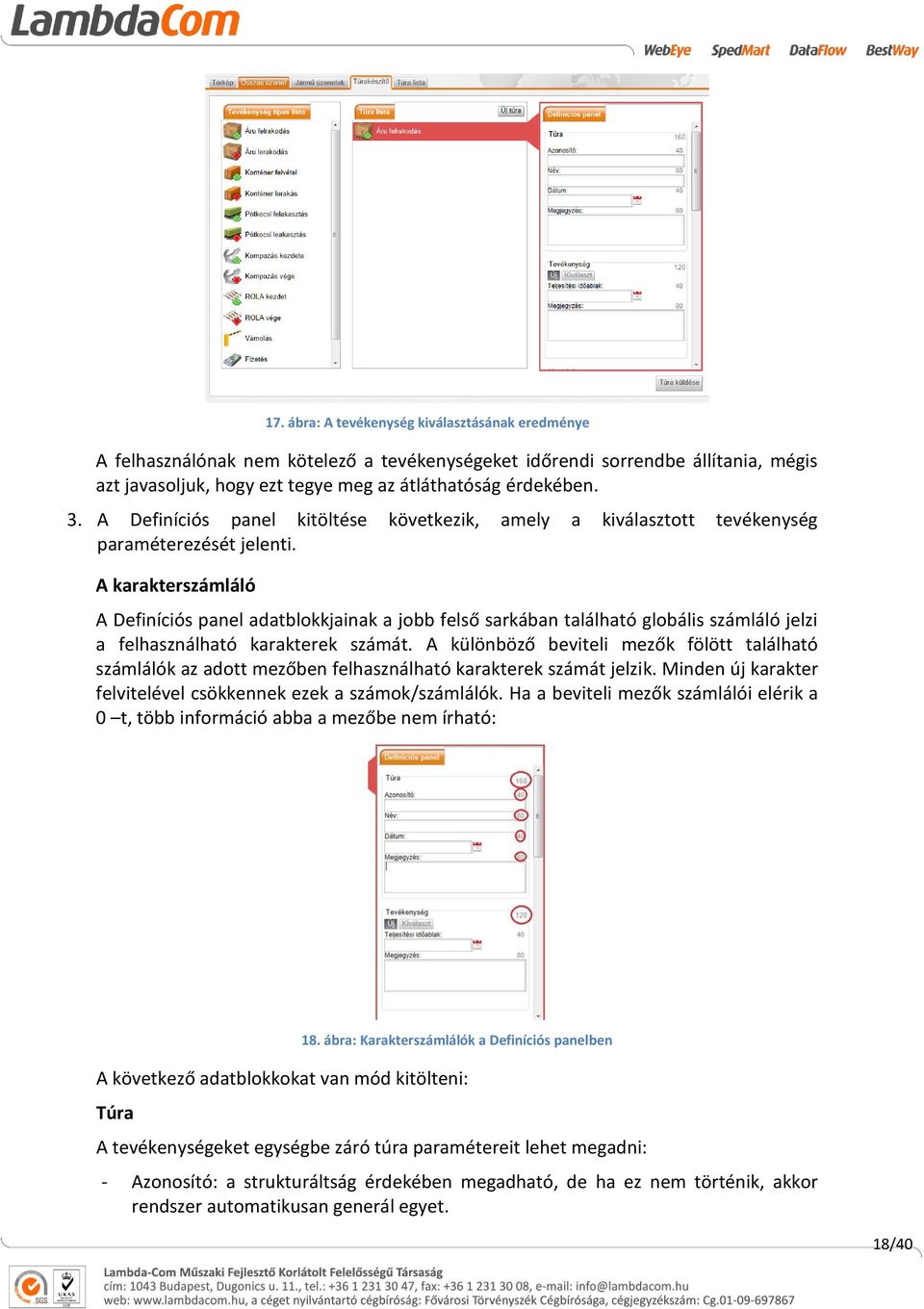

18 17. ábra: A tevékenység kiválasztásának eredménye A felhasználónak nem kötelező a tevékenységeket időrendi sorrendbe állítania, mégis azt javasoljuk, hogy ezt tegye meg az átláthatóság érdekében. 3. A Definíciós panel kitöltése következik, amely a kiválasztott tevékenység paraméterezését jelenti. A karakterszámláló A Definíciós panel adatblokkjainak a jobb felső sarkában található globális számláló jelzi a felhasználható karakterek számát. A különböző beviteli mezők fölött található számlálók az adott mezőben felhasználható karakterek számát jelzik. Minden új karakter felvitelével csökkennek ezek a számok/számlálók. Ha a beviteli mezők számlálói elérik a 0 t, több információ abba a mezőbe nem írható: 18. ábra: Karakterszámlálók a Definíciós panelben A következő adatblokkokat van mód kitölteni: Túra A tevékenységeket egységbe záró túra paramétereit lehet megadni: - Azonosító: a strukturáltság érdekében megadható, de ha ez nem történik, akkor rendszer automatikusan generál egyet. 18/40

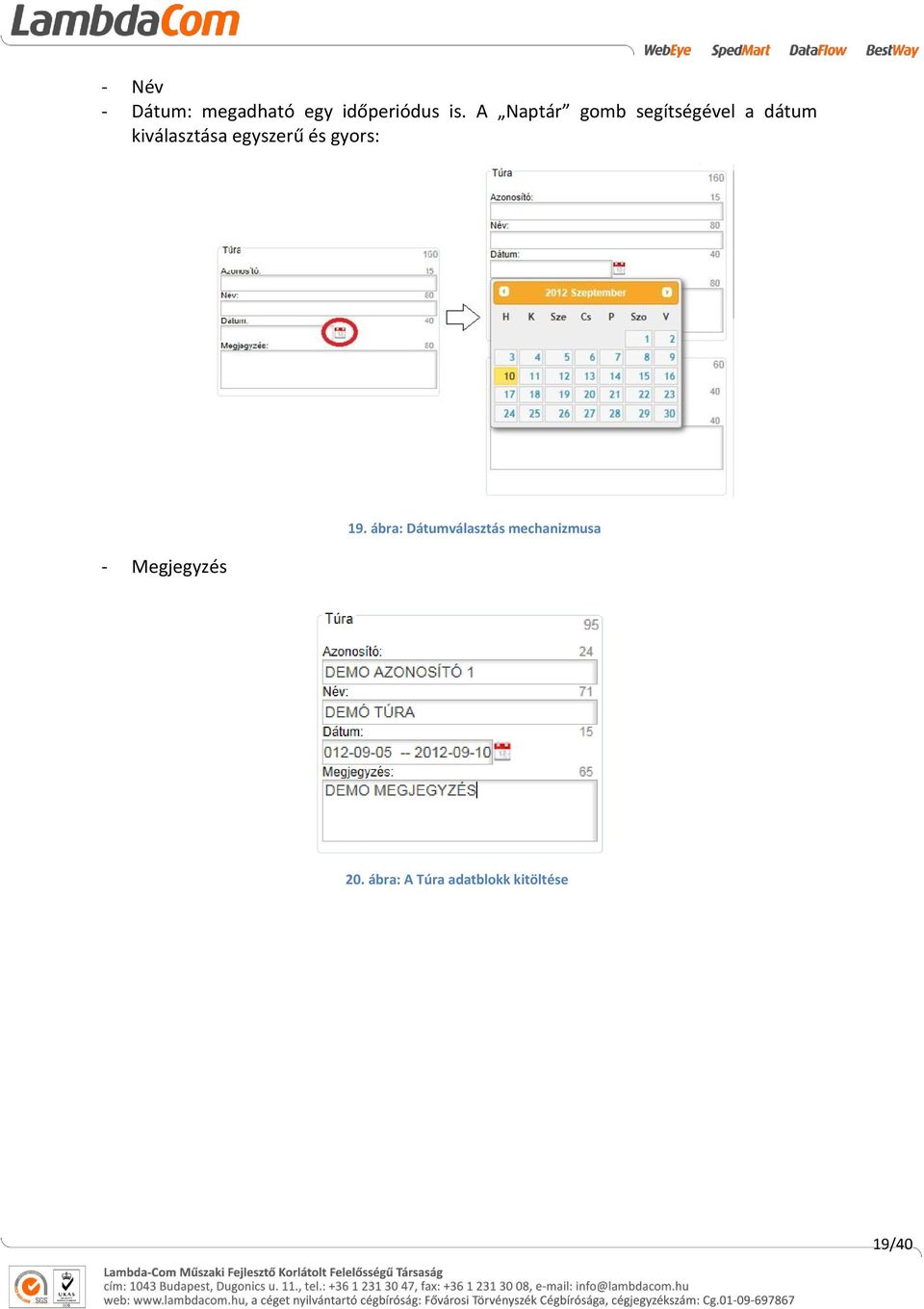

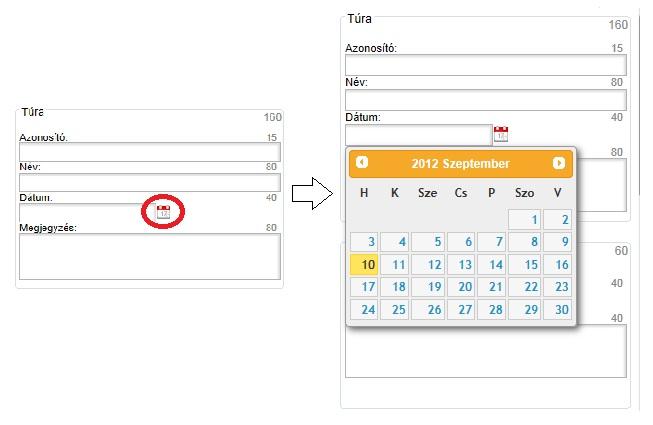

19 - Név - Dátum: megadható egy időperiódus is. A Naptár gomb segítségével a dátum kiválasztása egyszerű és gyors: - Megjegyzés 19. ábra: Dátumválasztás mechanizmusa 20. ábra: A Túra adatblokk kitöltése 19/40

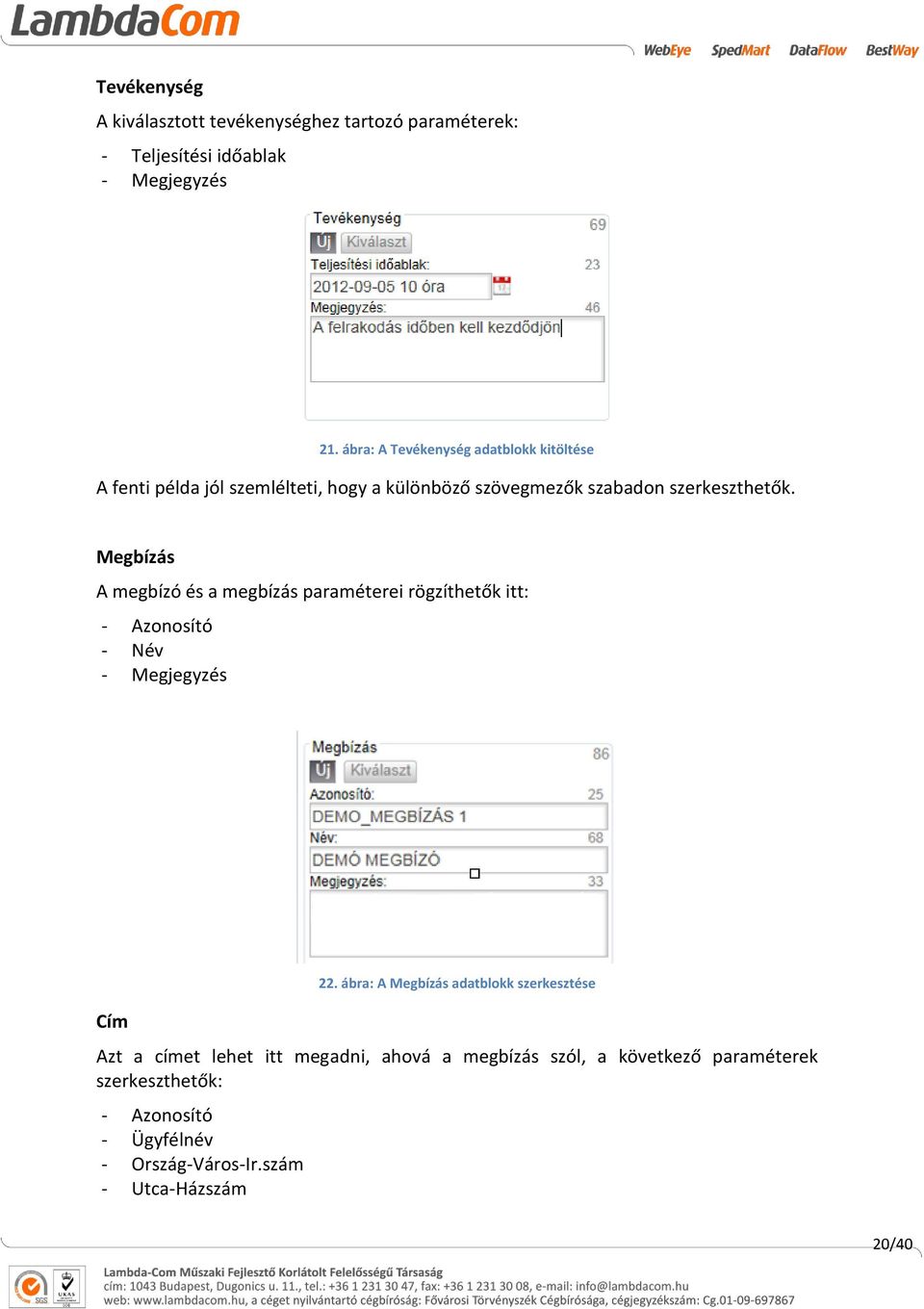

20 Tevékenység A kiválasztott tevékenységhez tartozó paraméterek: - Teljesítési időablak - Megjegyzés 21. ábra: A Tevékenység adatblokk kitöltése A fenti példa jól szemlélteti, hogy a különböző szövegmezők szabadon szerkeszthetők. Megbízás A megbízó és a megbízás paraméterei rögzíthetők itt: - Azonosító - Név - Megjegyzés Cím 22. ábra: A Megbízás adatblokk szerkesztése Azt a címet lehet itt megadni, ahová a megbízás szól, a következő paraméterek szerkeszthetők: - Azonosító - Ügyfélnév - Ország-Város-Ir.szám - Utca-Házszám 20/40

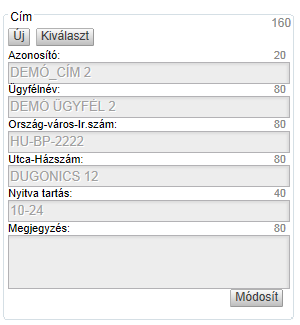

21 - Nyitva tartás - Megjegyzés 23. ábra: A Cím adatblokk szerkesztése Áru A megbízás tárgyát képező áru adatai vihetők fel ebbe az adatblokkba, a következő paraméterekkel: - Azonosító - Leírás - Megjegyzés 24. ábra: Az Áru adatblokk szerkesztése 4. A paraméterek megadása után, a túrához további tevékenységek adhatók a fent leírt módszer alapján. A következő tevékenység kiválasztása egyben az előző tevékenységek mentését is jelenti. 21/40

22 Az új tevékenység első adatblokkja nem változik, mivel ez a túra fejléce, amely egységbe zárja a tevékenységeket. Ez nem is módosítható: Az Új gomb használata 25. ábra: A Túra fejléce változatlan marad A már lementett tevékenység adatblokkjait lehetőség van úgy módosítani, hogy a teljes tartalmát kitöröljük és újraírjuk az Új gomb megnyomásával a következőképpen: 1. Válasszuk azt a tevékenységet, amelynek az adatblokkját változatni szeretnénk, a tevékenység rákattintásával. 2. Válasszuk ki az újraírni kívánt adatblokkot, majd kattintsunk az adatblokkhoz tartozó Új gombra. Minden adatblokknak saját Új gombja van: 26. ábra: Az Új gomb helye 3. Töltsük ki a kitörölt mezőket. 4. Ha visszatérünk az aktuális tevékenységünkhöz vagy rákattintunk egy másik tevékenységre, a változás automatikusan el lesz mentve. Amennyiben az aktuális tevékenység egyik adatblokkját szeretnénk újraírni, egyszerűen a kiválasztott adatblokk Új gombjának megnyomásával tesszük. 22/40

23 A Kiválaszt gomb használata Mivel több tevékenységnek lehet ugyanaz a megbízója vagy ugyanarra a címre szólhat és a tárgya is lehet ugyanaz, ezért a hiba elkerülése érdekében a rendszer eltárolja a túra összes megbízás, cím és áru paraméterét, amelyet az előző tevékenységek kitöltése során írt be a felhasználó. Ezek beilleszthetők a Kiválaszt gomb segítségével a következőképpen: 1. Nyomjuk meg a megfelelő adatblokk Kiválaszt gombját, amely minden adatblokk bal felső sarkában található meg, az Új gomb mellett. Ennek eredménye a már létrejött, megfelelő adatblokk paraméterek listája lesz: 27. ábra: Mentett adatblokk paraméterek 2. A kiválasztott sorra rákattintva az adatblokk megkapja a megfelelő páraméreteket: 28. ábra: Az automatikusan kitöltött adatblokk A Kiválaszt opciót többször is használhatjuk, az új adatok minden esetben felülírják a régieket. 23/40

24 A Módosít gomb használata Lehetőség van az adatblokkok paramétereinek a módosítására is a Módosít gomb használatával, a következőképpen: 1. A Módosít gomb csak akkor jelenik meg az adatblokkok jobb alsó sarkában, ha a Kiválaszt gomb segítségével, egy elmentett paramétersort töltünk be az adatblokkba. 2. Miután kiválasztottuk és betöltöttük a megfelelő paramétereket, megnyomjuk a Módosít gombot, melynek eredménye, hogy az adatblokk szerkeszthetővé, módosításra alkalmassá válik: 29. ábra: A Módosít gomb használata 3. Végezzük el a megfelelő módosításokat, majd kattintsunk egy másik tevékenységre, hogy a változások automatikusan mentésre kerüljenek. Fontos! A folyamat során, a módosításra került paraméter minden olyan tevékenység adatblokkjában felülíródik, ahol az jelen volt. 24/40

25 Tevékenységek törlése Amennyiben a túra egyik tevékenysége mégsem szükséges vagy nem a megfelelő pozícióban van, úgy lehetőség van a tevékenység törlésére a következőképpen: 1. A Túra listában kiválasztjuk a törölni kívánt tevékenységet: 30. ábra: Tevékenység törlése 2. A Tevékenység törlése ikonra kattintva (amely a fenti képen látható) a tevékenység eltűnik a listából. Új túra készítése Amennyiben a felhasználó új túrát akar készíteni szerkesztés alatt álló, még el nem küldött túra helyett, az Új túra gomb megnyomásával ezt megteheti. A gomb a Túra lista jobb felső sarkában található. Megnyomásának a következő eredménye lesz: 31. ábra: Az Új túra gomb megnyomásának eredménye Ha az Igen gombra kattintunk, a Túra lista kiürül, a Definíciós panel eltűnik, a rendszer készen áll az új túra szerkesztésére. 25/40

26 5. Ha minden, a készítéssel kapcsolatos műveletet befejeztünk, a túra készítése befejeződött, a megfelelő rendszámhoz rendelésének a művelete következik, amely a következőképpen történik: A baloldalon található járműlistából válasszuk ki a megfelelő autó rendszámát, majd kattintsunk rá. Csak olyan autóra tudunk kattintani, amely aktívként szerepel a járműlistában, tehát fekete színnel van kiemelve. A művelet eredménye, hogy a Túrakészítő felület jobb alsó sarkában található Túra küldése gomb mellett megjelenik a kiválasztott rendszám: 32. ábra: A kiválasztott autó túrához rendelésének eredménye 6. Ha a rendszám megjelenik a Túra küldése gomb mellett, azt jelenti, hogy a túrát egy járműhez rendeltük. A gomb megnyomásával megtörténik a teljes túra elküldése a kiválasztott autónak. Rendszámot a folyamat során bármikor a túrához lehet rendelni, nem kötelező az utolsó lépésben megtenni. Ha a túrát úgy akarjuk elküldeni, hogy nem rendeltünk hozzá rendszámot, akkor a rendszer hibát jelez a következő szöveggel: Válasszon járművet! a küldés nem történik meg: 33. ábra: " Válasszon járművet" hibajelentés 26/40

27 A TEVÉKENYSÉGEK ÁLLAPOTAI A túra tevékenységeihez különböző állapotok rendelhetők. Ezek segítségével követhetők nyomon az elvégzett vagy folyamatban lévő feladatok, részfeladatok. A különböző állapotokat a gépkocsivezető rendeli a tevékenységekhez a WebEye Messengerben található FFKM -ben. A Túra Listában az állapotváltozás automatikusan történik, minden esetben, szinkronban van a WebEye Messengerben történt változtatásokkal. Figyelem! Az automatikus frissítés csak akkor helyes (akkor jelenik meg a tevékenység minden állapota), ha a WebEye Messengerben úgy rendeltünk túrához állapotot, hogy annak adatait, paramétereit nem változtattuk meg. A túra teljesítése során a következő állapotokat különböztetjük meg: 1. Folyamatban lévő tevékenység 34. ábra: Folyamatban lévő tevékenység A tevékenység elkezdődött és folyamatban van, jelen esetben a pontos visszajelzés szövege a következő: Felrakodás kezdete. 2. Befejeződött, részben teljesült tevékenység 35. ábra: Részben teljesült tevékenység A tevékenység befejeződött, de csak részben teljesült. Jelen példa esetén a pontos visszajelzés szövege: Részleges teljesítés például az áru lerakodás közben megsérült, használhatatlanná vált, ezért azt vissza kell szállítani. 3. Befejeződött, de nem teljesült tevékenység 36. ábra: Nem teljesült tevékenység A tevékenység nem teljesült. Jelen esetben a pontos visszajelzés szövege a következő: Sikertelen teljesítés. 27/40

28 4. Sikeresen teljesített tevékenység 37. ábra: Sikeresen teljesített tevékenység A tevékenység sikeresen befejeződött. Jelen példa esetén a pontos visszajelzés szövege: Lerakodás vége. A TÚRA LISTA Az FFKM nek ezen a felületén lehetőség van a bejelentkezés után létrehozott túrákat nyomon követni, amelyek automatikusan megjelennek a felületen. Ha az Előzmény: 72 óra linkre kattintunk, akkor a bejelentkezéstől számított 72 órában létrehozott és kiküldött túrákat van lehetőség nyomon követni: Túra lista három különálló listát tartalmaz: - Túrák - Túra leírás - Túra előzmények 38. ábra: A túra lista 28/40

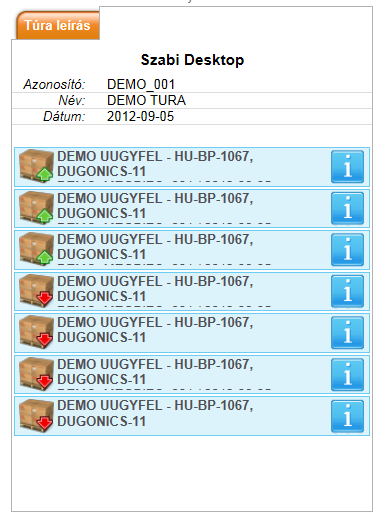

29 TÚRÁK A gowebeye Monitorban elérhető túrákat listázza ki. A diszpécsernek lehetősége van más felhasználók túráit is megtekinteni: 39. ábra: A Túrák lista A TÚRA LEÍRÁS A Túrák oszlopból kiválasztott egy túra részletes információit listázza. A túra tevékenységeit és a tevékenységek paramétereit listázza ki. 40. ábra: A Túra leírás lista A túra felépítése a Túra leírás listában 41. ábra: A kiküldött túra paraméterei A lista első paramétere annak a járműnek a rendszáma (a lista közepén félkövér karakterekkel kiemelve), amely a túrát végrehajtja. 29/40

30 A következő három sorban a túrára vonatkozó információk listája látható: Azonosító, Név (a túra neve), Dátum. Ezek után a tevékenységek listája következik, abban a sorrendben, ahogy az létre volt hozva. A tevékenység fejlécének a felépítése 42. ábra: A tevékenység felépítése A tevékenység a következő elemekből épül fel: 1. A tevékenység típusa 43. ábra: A tevékenység típusát jelölő ikon A WebEye rendszer több tevékenységtípust különböztet meg, amelyeket különböző, a tevékenység jellegét sugalló ikonnal ábrázol. A fenti képen az árufelrakodás ikonja látható. A tevékenységtípusokról további információk az 1. mellékletben találhatók. 2. A tevékenység alapinformációi 44. ábra: A tevékenység alapinformációi A felső, vastag betűs sorban, sorrendben a következő információk találhatók: az ügyfél neve és címe (Ország, Város, irányítószám, utca, házszám). Az alsó sorban, sorrendben a következő információk találhatók: a tevékenység teljesítésének időpontja, a megbízás azonosítója és az áru azonosítója. 3. Részletes információk gomb 45. ábra: A részletes információk gomb 30/40

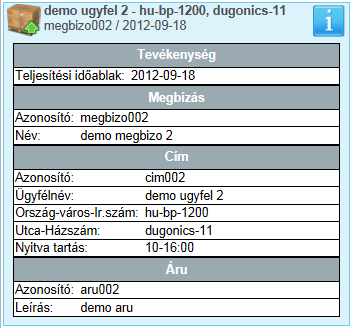

31 Erre a gombra kattintva a különböző tevékenységek adatblokkjait és annak paramétereit listázhatjuk ki: 46. ábra: A tevékenységek adatblokkjai és annak paraméterei A gomb megnyomásával ezek az információk a tevékenység alatti lenyíló ablakban listázódnak ki. A gomb újbóli megnyomása az ablak összecsukását eredményezi. A lenyíló ablakban csak azok az információk jelennek meg, amelyeknek előzőleg a felhasználó értéket is adott. A fenti példában látható, hogy a Megjegyzés mezők hiányoznak, mivel azok üresek voltak a túra elküldésekor. Túrák státusainak a követése gowebeye Monitorban A felhasználó nyomon tudja követni a létrehozott túráknak és azok tevékenységeinek állapotváltozásait. A gowebeye Monitor a következő túra állapotokat különbözteti meg (ezek az állapotváltozások a Túrák és a Túra leírás listákban szinkronizáltan jelennek meg): 1. Túraküldési kérést regisztrál a szerver, amit meg is tesz, elküldi a létrehozott túrát a kiválasztott járműnek. A címzett jármű fedélzeti egysége (WebEye Messenger) még nem kapta meg a túrát, tehát a küldés folyamatban van: a túra és a tevékenység lista szürke hátterű, inaktív állapotú: 47. ábra: A túra küldése folyamatban van 31/40

32 2. A túra megérkezett a kiválasztott jármű fedélzeti egységére, de a gépjárművezető még nem fogadta azt el. A túra és a tevékenység lista háttere továbbra is szürke színnel van kiemelve, de a Túrák listában a túra mellett megjelenik az Óra ikon, tehát a rendszer várja a gépjárművezető visszaigazolását: 48. ábra: Megérkezett, de vissza nem igazolt túra 3. A túra megérkezett a megfelelő járműhöz és annak sofőrje el is fogadta azt. A Túrák listában, a túra mellett megjelenik a teljesítési számláló valamint a tevékenység lista a Túra leírásban -ban kék színű háttérrel van kiemelve, ezáltal jelezve, hogy a túra aktív: 49. ábra: Megérkezett és elfogadott, aktív túra 32/40

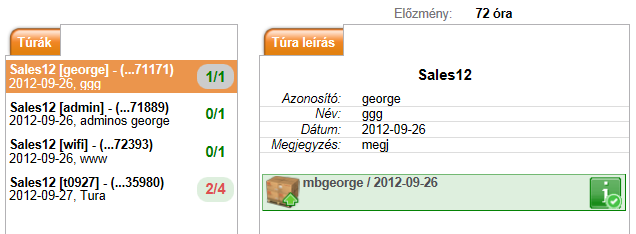

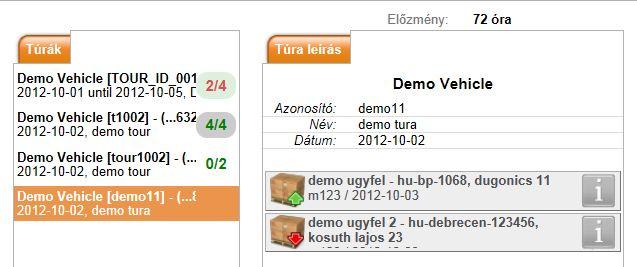

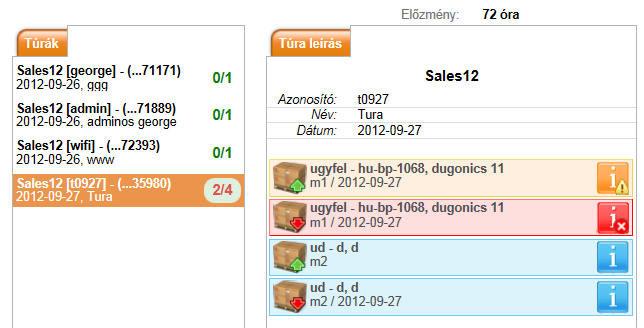

33 A teljesítési számláló és a túrák állapotai Minden túra rendelkezik teljesítési számlálóval, amely megmutatja, hogy egy túrában hány tevékenység vesz részt, és hogy abból hány tevékenységnek van állapota is: 50. ábra: Teljesítési számláló A teljesítési számláló minden állapotváltozást regisztrál és kijelez. Ez teljes mértékig összhangban van a Túra leírásban történő állapotváltozásokkal: 1. A túra valamelyik tevékenysége sikertelenül lett teljesítve: a számláló piros színre vált, ugyanilyen háttérszínt kap a megfelelő tevékenység is a Túrák listában. A Túra leírás listában, a túra legalább egy tevékenysége sikertelenül lett teljesítve, ezt az Információk gombon ( ) megjelenő ikon jelzi, valamint a tevékenység piros színe: 51. ábra: Sikertelenül teljesített tevékenység 33/40

34 2. A túra valamelyik tevékenysége részlegesen lett teljesítve: a számláló narancssárga színre vált, ugyanilyen háttérszínt kap a megfelelő tevékenység is a Túrák listában. A Túra leírás listában, a túra legalább egy tevékenysége csak részlegesen lett teljesítve, ezt az Információk gombon ( ) megjelenő ikon jelzi, valamint a tevékenység narancssárga színe: 52. ábra: Részlegesen teljesített tevékenység A túra lezárt tevékenységei sikeresen lettek teljesítve: a számláló zöld színre vált, ugyanilyen háttérszínt kap a túra a Túrák listában. A Túra leírás listában, a túra lezárt tevékenységeit sikeresen teljesítették, ezt az Információk gombon ( ikon jelzi, valamint a tevékenység narancssárga színe: ) megjelenő 53. ábra: Sikeresen lezárt tevékenységek 34/40

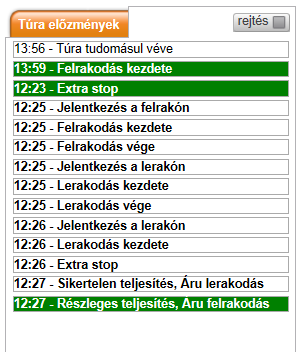

35 TÚRA ELŐZMÉNYEK A túra és a túra tevékenységeinek az állapotait listázza ki szöveges formában, időrendi sorrendben. A diszpécser követni tudja ezáltal, hogy a túrából mi lett megvalósítva és mi vár megvalósításra: 54. ábra: A Túra előzmények lista A Túra leírás -ban, egy tevékenységre kattintva válnak láthatóvá a tevékenységhez tartozó előzmények: 55. ábra: Előzmények listázása A kiválasztott tevékenység a Túra leírás listában sötét háttérszínnel jelenik meg. Ennek segítségével tudja eldönteni a felhasználó, hogy melyik tevékenység előzményeit látja a Túra előzmények listában. 35/40

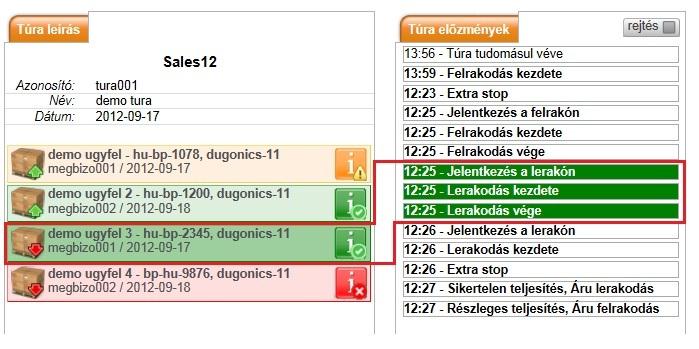

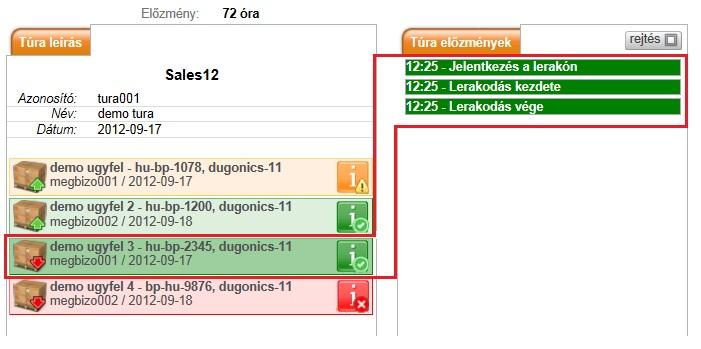

36 A tevékenységhez rendelt előzményekre kattintva egy lenyíló ablakban láthatóvá válik a tevékenység releváns adatblokkjainak a paraméterei: 56. ábra: Előzményekhez kapcsolódó tevékenység információk Az előzmények csak akkor lenyithatók, ha tartozik hozzájuk releváns információ. Ha nincs az előzményhez köthető információ, akkor az előzmény normál betűkkel van kilistázva, ha létezik információ, akkor az előzmény félkövér karakterekkel van kilistázva. Vannak olyan státuszok, amelyek nem köthetők a túra egyik tevékenységéhez sem, ezek akkor kerülnek kiemelésre, ha a Túra leírás listában nincs tevékenység kijelölve. Amennyiben kifejezetten a kiválasztott tevékenységhez tartozó előzményeket szeretnénk látni, ezt megtehetjük a Rejtés gomb ( ) megnyomásával, amely a Túra előzmények lista jobb felső sarkában található. A művelet eredménye a következő lesz: 57. ábra: Az Rejtés gomb eredménye 36/40

37 MELLÉKLET 1. melléklet: Tevékenységtípusok A modul által felépíthető fuvarfeladat a következő tevékenység típusokat tartalmazza: 37/40

38 2. melléklet: Open Interface MDT Státuszok listázása MDT státuszok listázása r.htm&con=text/plain&slo=yyyy-mm-dd&shi=yyyy-mm-dd&func=funkció A FUNC funkció paraméter lehet: EXP Költségek listája TNK Tankolások listája KON Tevékenységek listája TRL Pótkocsi fel/lekapcsolások listája Fuvarfeladat küldése Paraméterek: Xlat=Txt/MdtJobF.sql a futtatandó scriptfile. Gr=felhasználói név a felhasználó neve. Pw=jelszó a felhasználó jelszava. C=járműazonosító a címzett jármű sorszáma. Jid=túraszám a megbízás azonosítója. [32 karakter] JName=túranév a túra megjeleníthető neve. JText=megjegyzés megjegyzés az egész feladathoz (opcionális). [64 karakter] JTime=dátum a túra dátuma (tól-ig időszak) Sn=állomások száma a feladat állomásainak száma, az állomások lenti adatai 1-től eddig az értékig indexelődnek Az egyes állomások adatai: (az index 1-től Sn-ig fut) o Feladat o Type1= az első állomás típusa: 1=felrakó, 2=lerakó, 4=konténer felrakás, 8=konténer lerakás, 10=pótkocsi felakasztás, 20=pótkocsi leakasztás, 40=komp kezdet, 80=komp vég, 100=rola kezdet, 200=rola vég, 400=vámolás, 800=vásárlás, 1000=karbantartás o Text1=megjegyzés megjegyzés az első állomáshoz (opcionális). o Time1=időablak tervezett időablak az első állomáshoz (opcionális). [16 karakter] o Megbízás o Task1=feladatszám az elemi feladat azonosítója. [40 karakter] o TNam1=feladatnév a feladat megjeleníthető neve. o TTxt1=megjegyzés megjegyzés az első feladathoz. o Cím o Name1=állomásnév az első állomás neve. [*] o PoiI1=POI azonosítóaz első állomás pontjának azonosítója 38/40

39 o City1=cím az első állomás helye: település, irányítószám. [*] o Addr1=cím az első állomás címe: utca, házszám. [*] o PTxt1=megjegyzés megjegyzés az első címhez (opcionális). [*] ([*] össszesen 180 karakter) o PTim1=időablak a cím nyitva tartása o Rakomány o CrId1=azonosító a rakomány azonosítója (opcionális). [32 karakter] o Carg1=leírás a rakomány leírása (opcionális). [80 karakter] o CrTx1=megjegyzés megjegyzés a rakományhoz. [80 karakter] 39/40

40 FOGALMI MEGHATÁROZÁSOK ERP (Enterprise Resource Planning) Vállalatirányítási információs rendszer, a vállalat környezetére, belső működésére és a vállalat környezet tranzakcióira vonatkozó információk koordinált és folyamatos beszerzését, feldolgozását, tárolását és szolgáltatását végző személyek, tevékenységek, valamint a funkciók ellátását lehetővé tevő hardver- és szoftvereszközök összessége. GoWebEye Monitor A GoWebEye Monitor a WebEye által fejlesztett webes alkalmazás, amely lehetővé teszi a járművek valós idejű követését. A megjelenített adatok a Google által fejlesztett online térkép segítségével válnak könnyen értelmezhetővé. Mindezek mellett az alkalmazás a következő funkcionalitásokkal rendelkezik: Útvonaltervezés, az útvonalak tárolásának lehetősége. Felhasználói pontok rögzítése és tárolása. Üzenetküldő modul. Fuvarfeladat Kezelő Modul későbbiekben FFKM. WebEye Open Interface WebEye szöveges lekérések. A szervertől kérhetjük le a WebEye rendszerben tárolt archív adatokat text/plain formátumban. WebEye Messenger A WebEye által fejlesztett, PND és PNA fedélzeti eszközökbe integrált szoftver, amely a navigáció mellett sok olyan funkcionalitással rendelkezik, amely a gépkocsivezető és a diszpécser számára, egyaránt fontos: valós idejű üzenetváltás sofőrazonosítás pótkocsi és konténerazonosítás tankolással, költségekkel és kiadásokkal kapcsolatos adatok továbbítása Fuvarfeladat Kezelő modul 40/40
