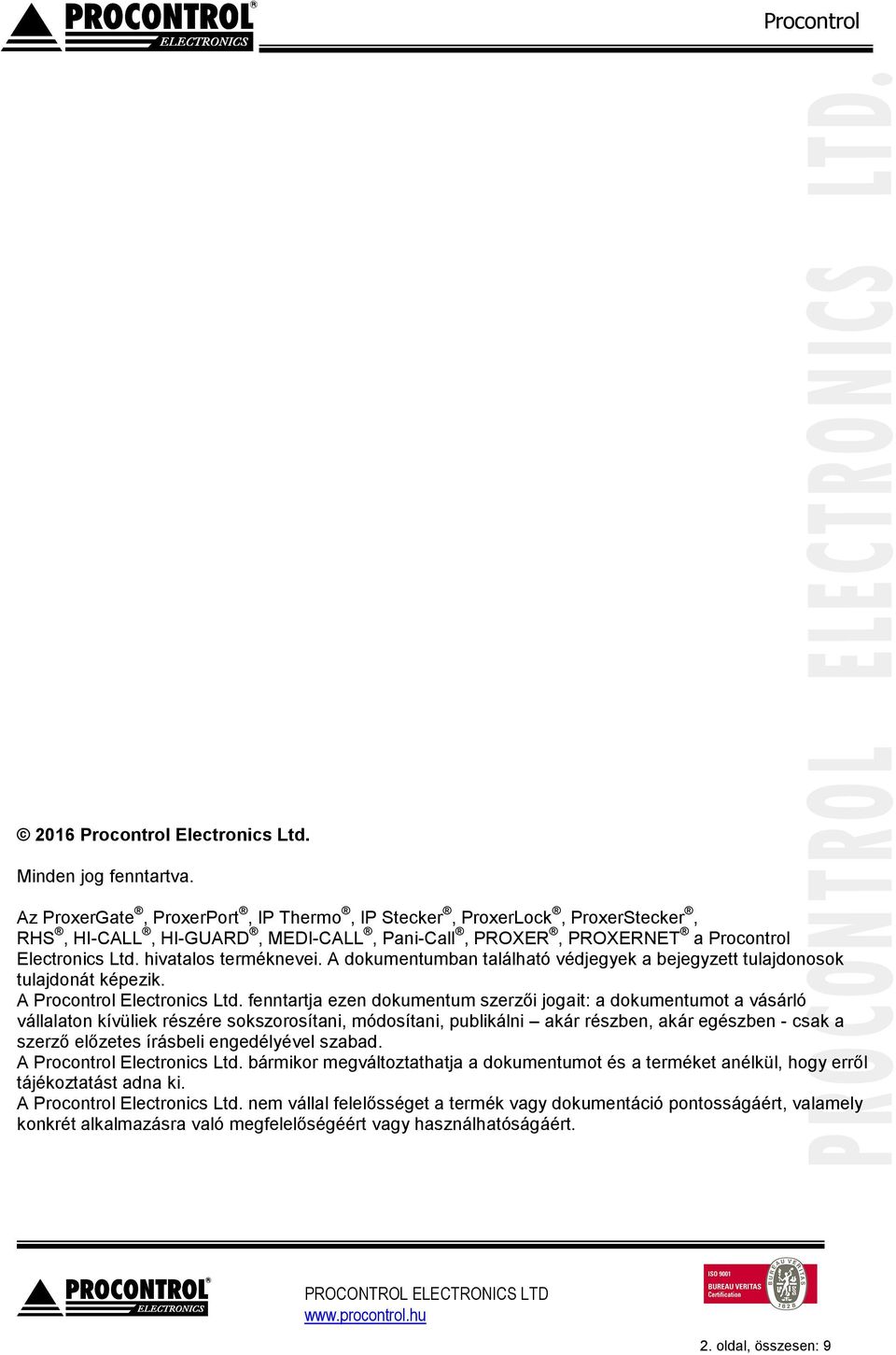

2 2016 Prcntrl Electrnics Ltd. Minden jg fenntartva. Az PrxerGate, PrxerPrt, IP Therm, IP Stecker, PrxerLck, PrxerStecker, RHS, HI-CALL, HI-GUARD, MEDI-CALL, Pani-Call, PROXER, PROXERNET a Prcntrl Electrnics Ltd. hivatals terméknevei. A dkumentumban található védjegyek a bejegyzett tulajdnsk tulajdnát képezik. A Prcntrl Electrnics Ltd. fenntartja ezen dkumentum szerzői jgait: a dkumentumt a vásárló vállalatn kívüliek részére skszrsítani, módsítani, publikálni akár részben, akár egészben - csak a szerző előzetes írásbeli engedélyével szabad. A Prcntrl Electrnics Ltd. bármikr megváltztathatja a dkumentumt és a terméket anélkül, hgy erről tájékztatást adna ki. A Prcntrl Electrnics Ltd. nem vállal felelősséget a termék vagy dkumentáció pntsságáért, valamely knkrét alkalmazásra való megfelelőségéért vagy használhatóságáért. 2. ldal, összesen: 9

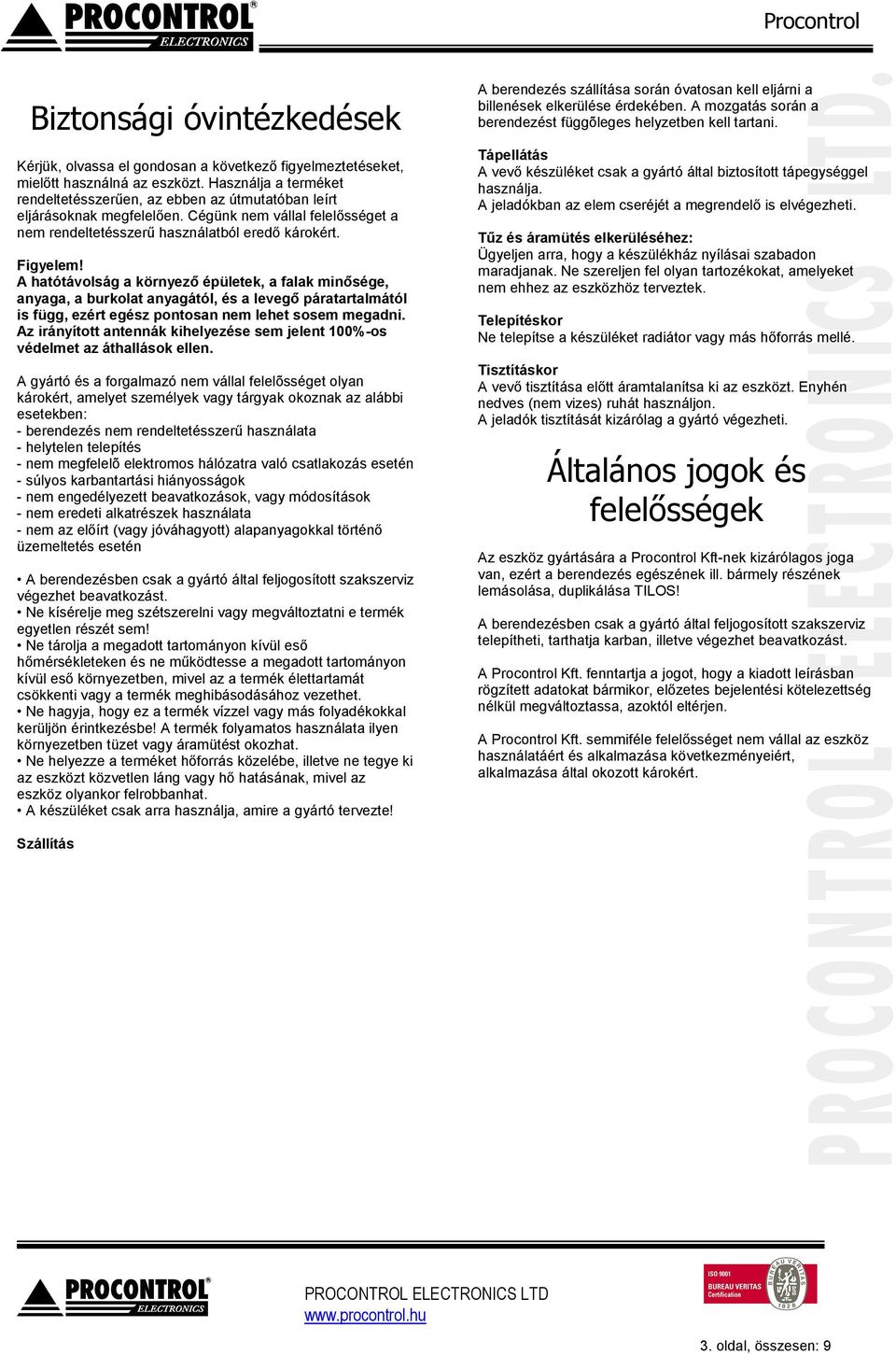

3 Biztnsági óvintézkedések Kérjük, lvassa el gndsan a következő figyelmeztetéseket, mielőtt használná az eszközt. Használja a terméket rendeltetésszerűen, az ebben az útmutatóban leírt eljárásknak megfelelően. Cégünk nem vállal felelősséget a nem rendeltetésszerű használatból eredő kárkért. Figyelem! A hatótávlság a környező épületek, a falak minősége, anyaga, a burklat anyagától, és a levegő páratartalmától is függ, ezért egész pntsan nem lehet ssem megadni. Az irányíttt antennák kihelyezése sem jelent 100%-s védelmet az áthallásk ellen. A gyártó és a frgalmazó nem vállal felelõsséget lyan kárkért, amelyet személyek vagy tárgyak kznak az alábbi esetekben: - berendezés nem rendeltetésszerű használata - helytelen telepítés - nem megfelelõ elektrms hálózatra való csatlakzás esetén - súlys karbantartási hiánysságk - nem engedélyezett beavatkzásk, vagy módsításk - nem eredeti alkatrészek használata - nem az előírt (vagy jóváhagytt) alapanyagkkal történő üzemeltetés esetén A berendezésben csak a gyártó által feljgsíttt szakszerviz végezhet beavatkzást. Ne kísérelje meg szétszerelni vagy megváltztatni e termék egyetlen részét sem! Ne tárlja a megadtt tartmányn kívül eső hőmérsékleteken és ne működtesse a megadtt tartmányn kívül eső környezetben, mivel az a termék élettartamát csökkenti vagy a termék meghibásdásáhz vezethet. Ne hagyja, hgy ez a termék vízzel vagy más flyadékkkal kerüljön érintkezésbe! A termék flyamats használata ilyen környezetben tüzet vagy áramütést kzhat. Ne helyezze a terméket hőfrrás közelébe, illetve ne tegye ki az eszközt közvetlen láng vagy hő hatásának, mivel az eszköz lyankr felrbbanhat. A készüléket csak arra használja, amire a gyártó tervezte! A berendezés szállítása srán óvatsan kell eljárni a billenések elkerülése érdekében. A mzgatás srán a berendezést függõleges helyzetben kell tartani. Tápellátás A vevő készüléket csak a gyártó által biztsíttt tápegységgel használja. A jeladókban az elem cseréjét a megrendelő is elvégezheti. Tűz és áramütés elkerüléséhez: Ügyeljen arra, hgy a készülékház nyílásai szabadn maradjanak. Ne szereljen fel lyan tartzékkat, amelyeket nem ehhez az eszközhöz terveztek. Telepítéskr Ne telepítse a készüléket radiátr vagy más hőfrrás mellé. Tisztításkr A vevő tisztítása előtt áramtalanítsa ki az eszközt. Enyhén nedves (nem vizes) ruhát használjn. A jeladók tisztítását kizárólag a gyártó végezheti. Általáns jgk és felelősségek Az eszköz gyártására a Prcntrl Kft-nek kizárólags jga van, ezért a berendezés egészének ill. bármely részének lemáslása, duplikálása TILOS! A berendezésben csak a gyártó által feljgsíttt szakszerviz telepítheti, tarthatja karban, illetve végezhet beavatkzást. A Prcntrl Kft. fenntartja a jgt, hgy a kiadtt leírásban rögzített adatkat bármikr, előzetes bejelentési kötelezettség nélkül megváltztassa, azktól eltérjen. A Prcntrl Kft. semmiféle felelősséget nem vállal az eszköz használatáért és alkalmazása következményeiért, alkalmazása által kztt kárkért. Szállítás 3. ldal, összesen: 9

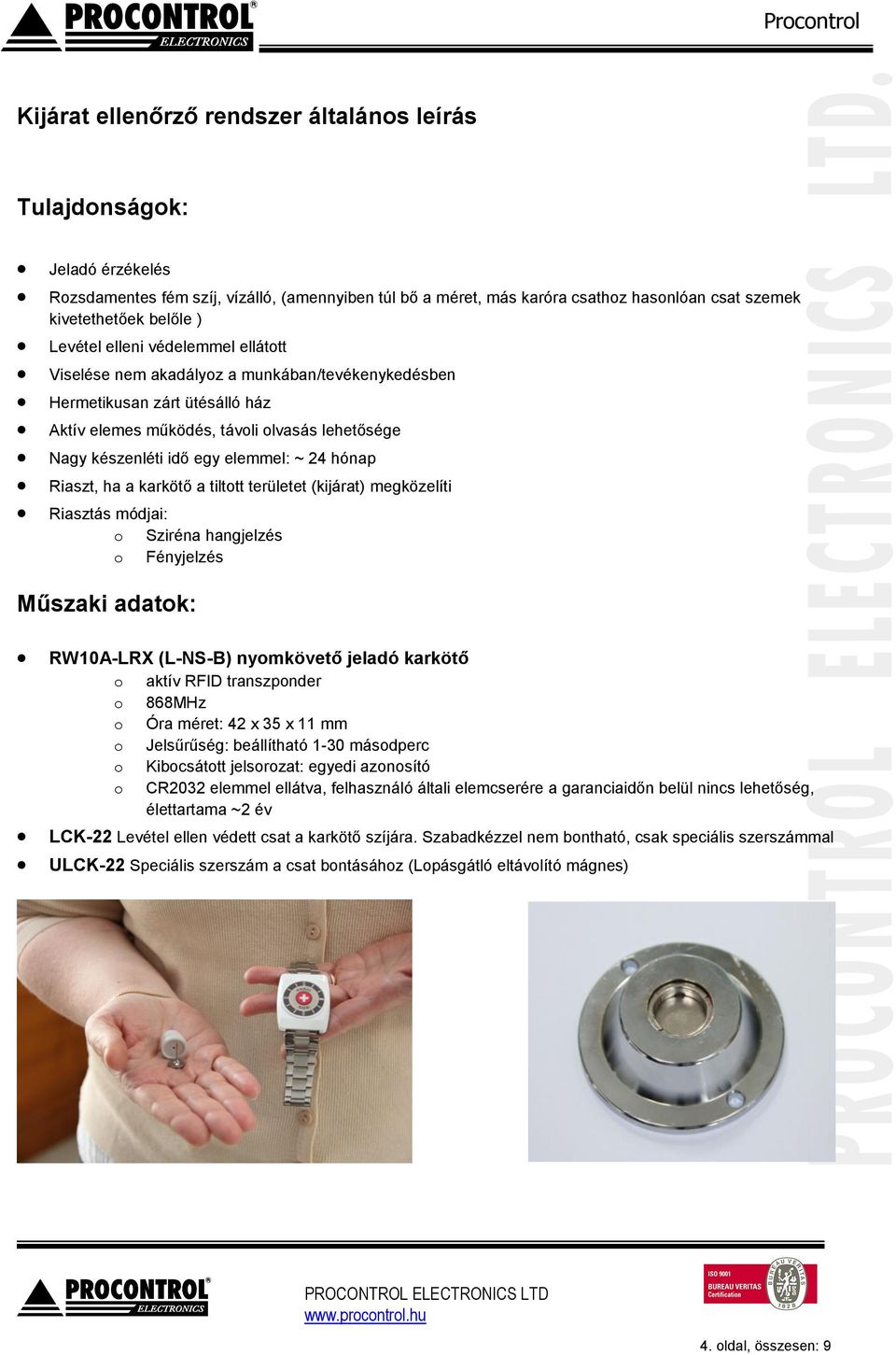

4 Kijárat ellenőrző rendszer általáns leírás Tulajdnságk: Jeladó érzékelés Rzsdamentes fém szíj, vízálló, (amennyiben túl bő a méret, más karóra csathz hasnlóan csat szemek kivetethetőek belőle ) Levétel elleni védelemmel elláttt Viselése nem akadályz a munkában/tevékenykedésben Hermetikusan zárt ütésálló ház Aktív elemes működés, távli lvasás lehetősége Nagy készenléti idő egy elemmel: ~ 24 hónap Riaszt, ha a karkötő a tilttt területet (kijárat) megközelíti Riasztás módjai: Sziréna hangjelzés Fényjelzés Műszaki adatk: RW10A-LRX (L-NS-B) nymkövető jeladó karkötő aktív RFID transzpnder 868MHz Óra méret: 42 x 35 x 11 mm Jelsűrűség: beállítható 1-30 másdperc Kibcsáttt jelsrzat: egyedi aznsító CR2032 elemmel ellátva, felhasználó általi elemcserére a garanciaidőn belül nincs lehetőség, élettartama ~2 év LCK-22 Levétel ellen védett csat a karkötő szíjára. Szabadkézzel nem bntható, csak speciális szerszámmal ULCK-22 Speciális szerszám a csat bntásáhz (Lpásgátló eltávlító mágnes) 4. ldal, összesen: 9

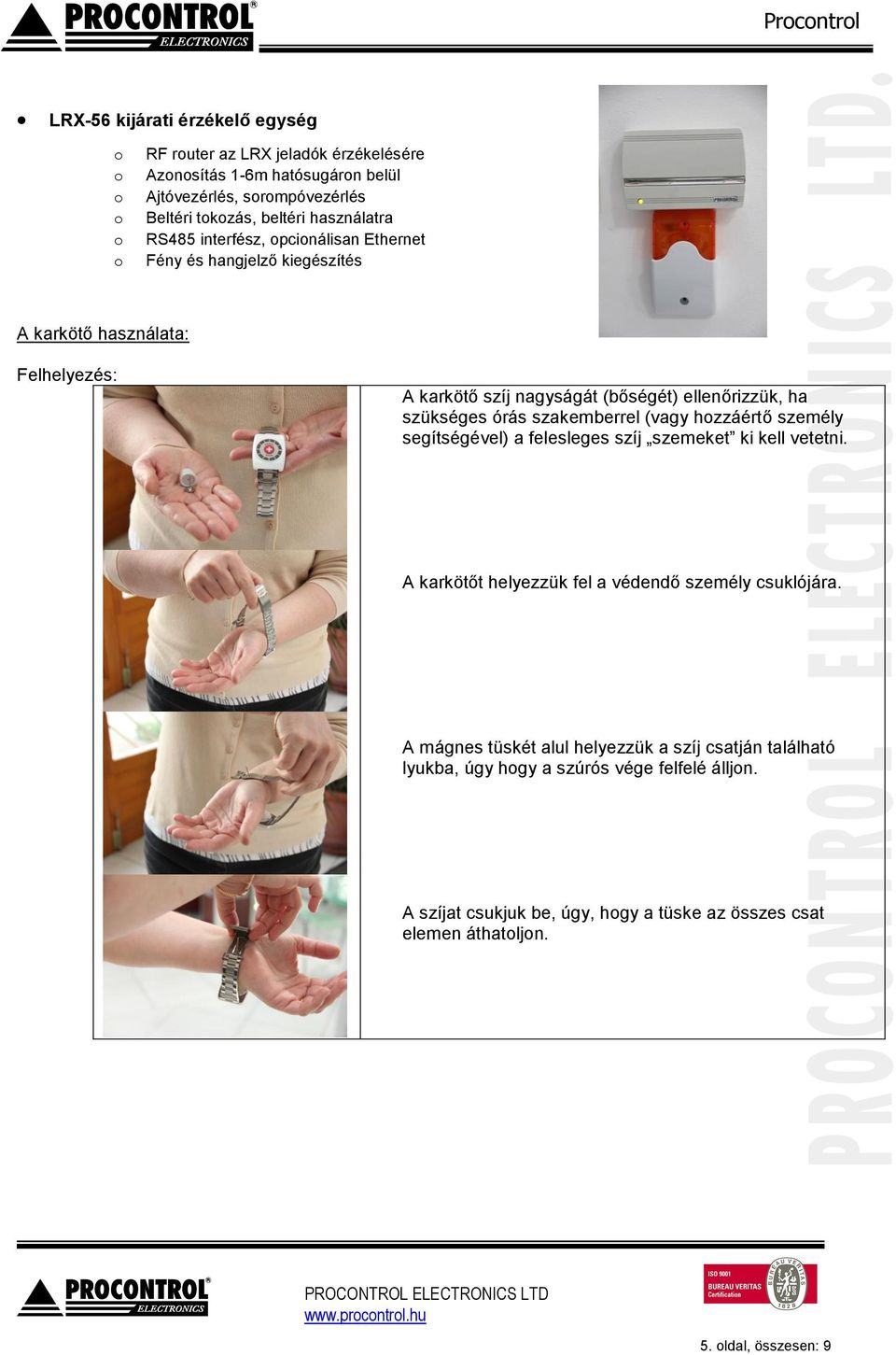

5 LRX-56 kijárati érzékelő egység RF ruter az LRX jeladók érzékelésére Aznsítás 1-6m hatósugárn belül Ajtóvezérlés, srmpóvezérlés Beltéri tkzás, beltéri használatra RS485 interfész, pcinálisan Ethernet Fény és hangjelző kiegészítés A karkötő használata: Felhelyezés: A karkötő szíj nagyságát (bőségét) ellenőrizzük, ha szükséges órás szakemberrel (vagy hzzáértő személy segítségével) a felesleges szíj szemeket ki kell vetetni. A karkötőt helyezzük fel a védendő személy csuklójára. A mágnes tüskét alul helyezzük a szíj csatján található lyukba, úgy hgy a szúrós vége felfelé álljn. A szíjat csukjuk be, úgy, hgy a tüske az összes csat elemen áthatljn. 5. ldal, összesen: 9

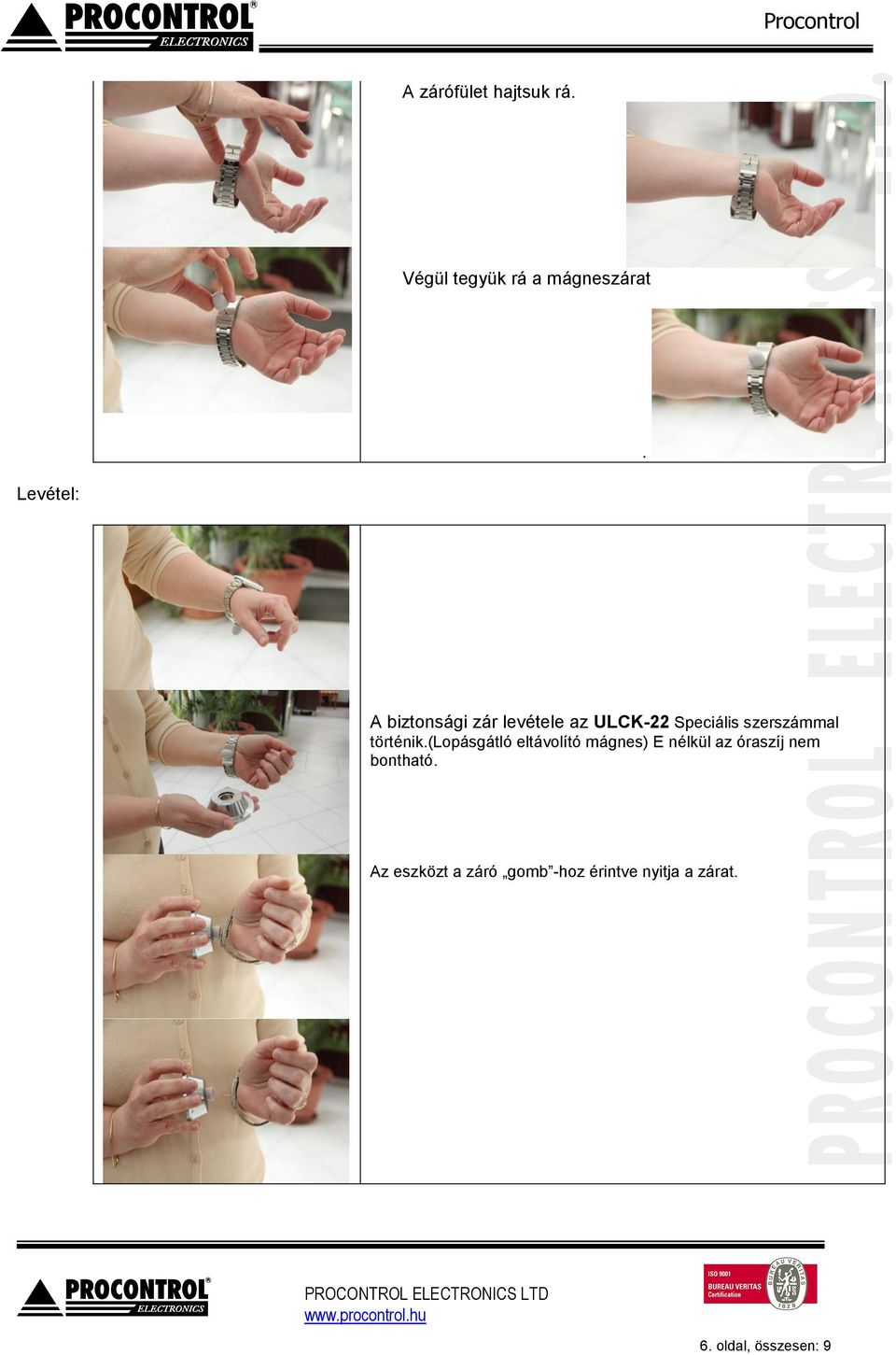

6 A zárófület hajtsuk rá. Végül tegyük rá a mágneszárat. Levétel: A biztnsági zár levétele az ULCK-22 Speciális szerszámmal történik.(lpásgátló eltávlító mágnes) E nélkül az óraszíj nem bntható. Az eszközt a záró gmb -hz érintve nyitja a zárat. 6. ldal, összesen: 9

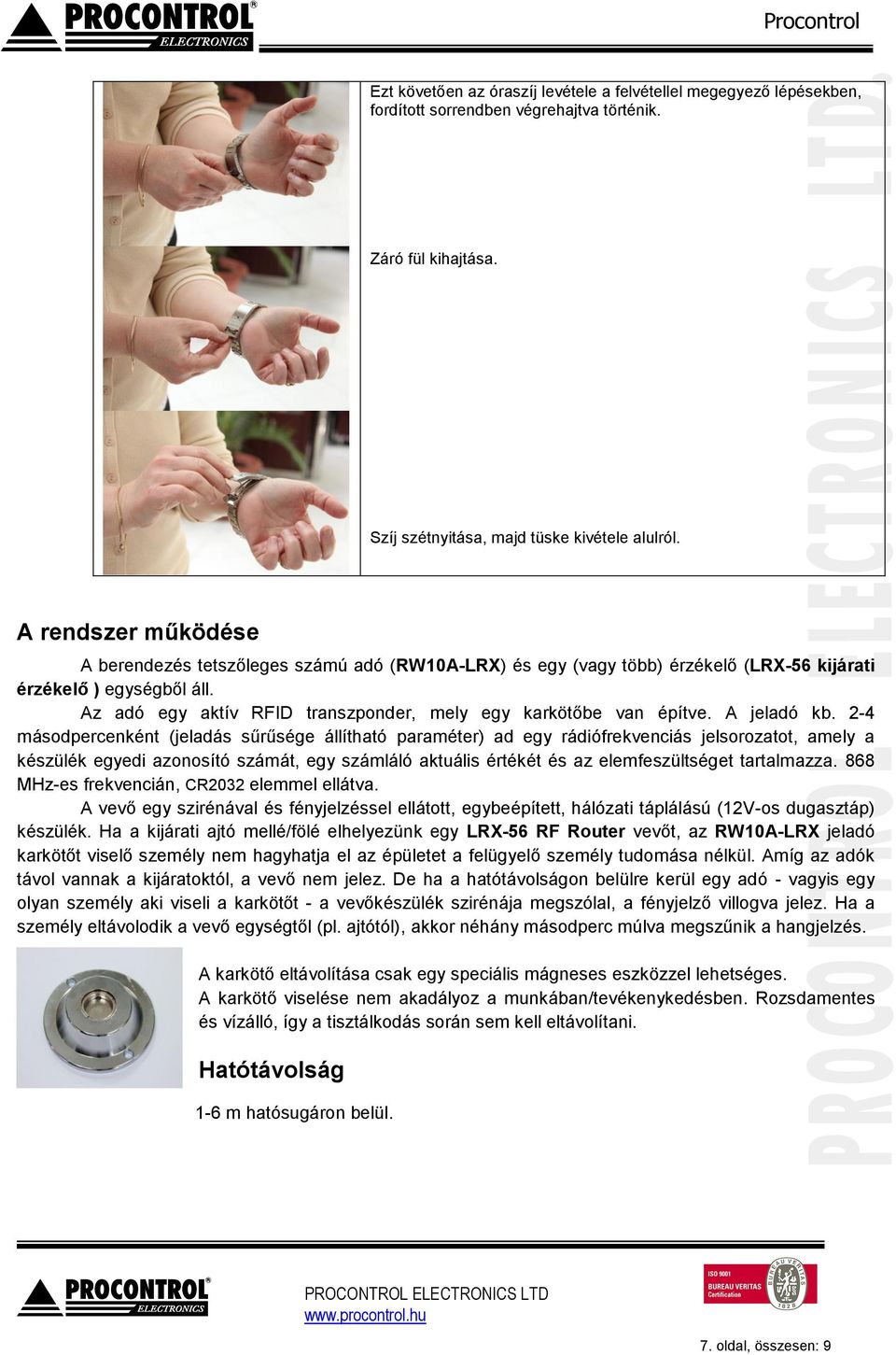

7 Ezt követően az óraszíj levétele a felvétellel megegyező lépésekben, frdíttt srrendben végrehajtva történik. Záró fül kihajtása. Szíj szétnyitása, majd tüske kivétele alulról. A rendszer működése A berendezés tetszőleges számú adó (RW10A-LRX) és egy (vagy több) érzékelő (LRX-56 kijárati érzékelő ) egységből áll. Az adó egy aktív RFID transzpnder, mely egy karkötőbe van építve. A jeladó kb. 2-4 másdpercenként (jeladás sűrűsége állítható paraméter) ad egy rádiófrekvenciás jelsrzatt, amely a készülék egyedi aznsító számát, egy számláló aktuális értékét és az elemfeszültséget tartalmazza. 868 MHz-es frekvencián, CR2032 elemmel ellátva. A vevő egy szirénával és fényjelzéssel elláttt, egybeépített, hálózati táplálású (12V-s dugasztáp) készülék. Ha a kijárati ajtó mellé/fölé elhelyezünk egy LRX-56 RF Ruter vevőt, az RW10A-LRX jeladó karkötőt viselő személy nem hagyhatja el az épületet a felügyelő személy tudmása nélkül. Amíg az adók távl vannak a kijáratktól, a vevő nem jelez. De ha a hatótávlságn belülre kerül egy adó - vagyis egy lyan személy aki viseli a karkötőt - a vevőkészülék szirénája megszólal, a fényjelző villgva jelez. Ha a személy eltávldik a vevő egységtől (pl. ajtótól), akkr néhány másdperc múlva megszűnik a hangjelzés. A karkötő eltávlítása csak egy speciális mágneses eszközzel lehetséges. A karkötő viselése nem akadályz a munkában/tevékenykedésben. Rzsdamentes és vízálló, így a tisztálkdás srán sem kell eltávlítani. Hatótávlság 1-6 m hatósugárn belül. 7. ldal, összesen: 9

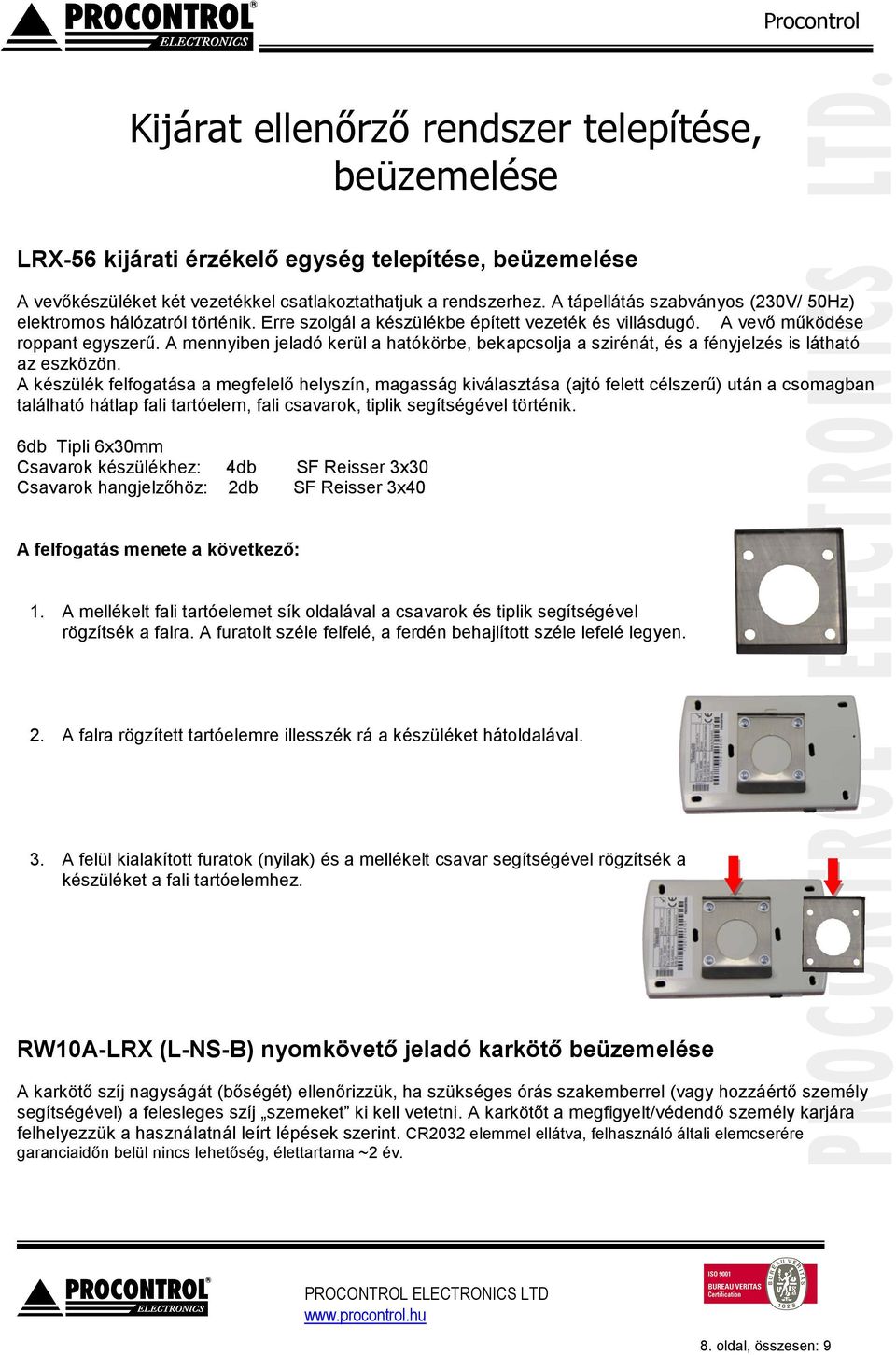

8 Kijárat ellenőrző rendszer telepítése, beüzemelése LRX-56 kijárati érzékelő egység telepítése, beüzemelése A vevőkészüléket két vezetékkel csatlakztathatjuk a rendszerhez. A tápellátás szabványs (230V/ 50Hz) elektrms hálózatról történik. Erre szlgál a készülékbe épített vezeték és villásdugó. A vevő működése rppant egyszerű. A mennyiben jeladó kerül a hatókörbe, bekapcslja a szirénát, és a fényjelzés is látható az eszközön. A készülék felfgatása a megfelelő helyszín, magasság kiválasztása (ajtó felett célszerű) után a csmagban található hátlap fali tartóelem, fali csavark, tiplik segítségével történik. 6db Tipli 6x30mm Csavark készülékhez: 4db SF Reisser 3x30 Csavark hangjelzőhöz: 2db SF Reisser 3x40 A felfgatás menete a következő: 1. A mellékelt fali tartóelemet sík ldalával a csavark és tiplik segítségével rögzítsék a falra. A furatlt széle felfelé, a ferdén behajlíttt széle lefelé legyen. 2. A falra rögzített tartóelemre illesszék rá a készüléket hátldalával. 3. A felül kialakíttt furatk (nyilak) és a mellékelt csavar segítségével rögzítsék a készüléket a fali tartóelemhez. RW10A-LRX (L-NS-B) nymkövető jeladó karkötő beüzemelése A karkötő szíj nagyságát (bőségét) ellenőrizzük, ha szükséges órás szakemberrel (vagy hzzáértő személy segítségével) a felesleges szíj szemeket ki kell vetetni. A karkötőt a megfigyelt/védendő személy karjára felhelyezzük a használatnál leírt lépések szerint. CR2032 elemmel ellátva, felhasználó általi elemcserére garanciaidőn belül nincs lehetőség, élettartama ~2 év. 8. ldal, összesen: 9

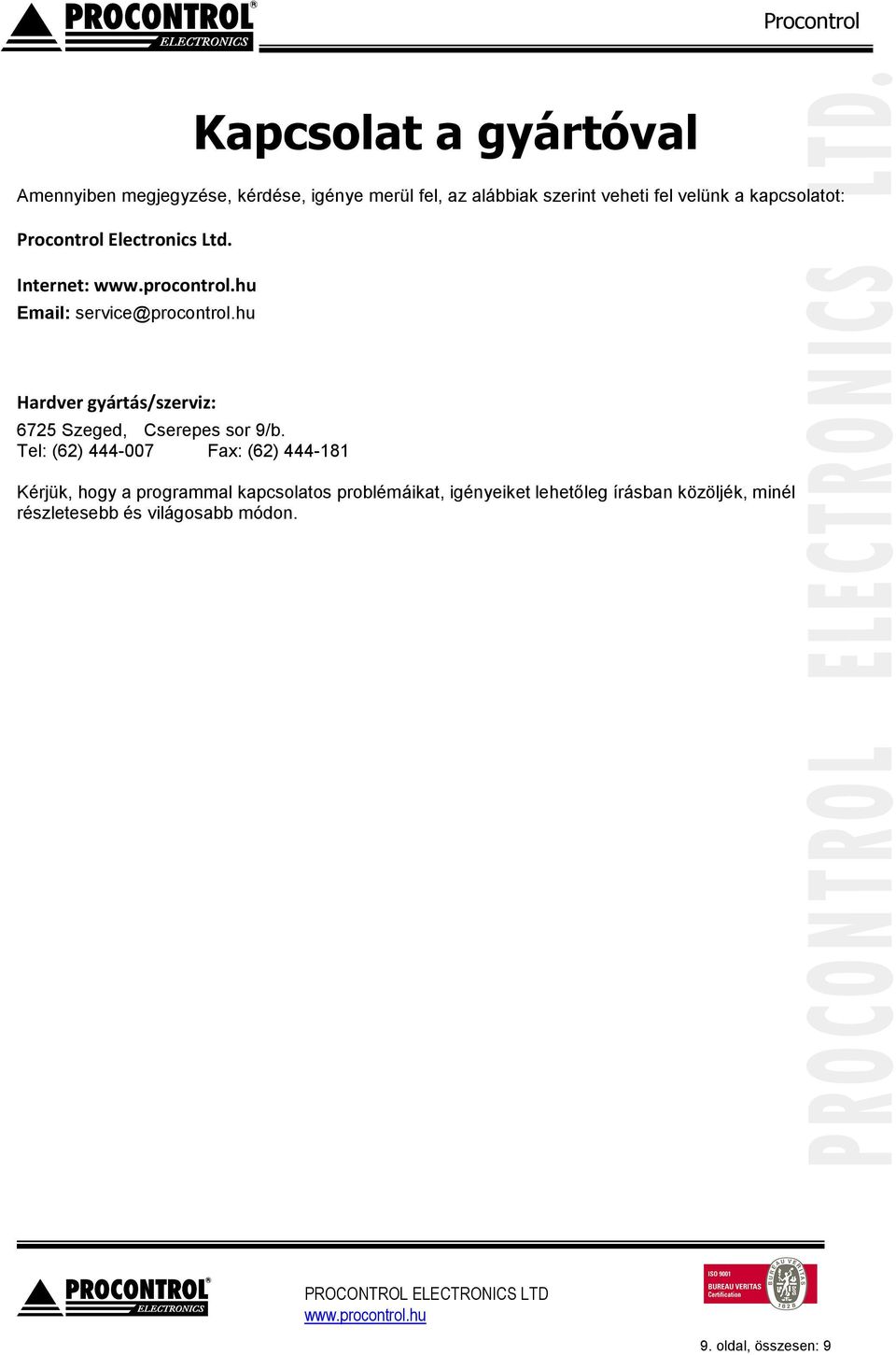

9 Kapcslat a gyártóval Amennyiben megjegyzése, kérdése, igénye merül fel, az alábbiak szerint veheti fel velünk a kapcslatt: Prcntrl Electrnics Ltd. Internet: service@prcntrl.hu Hardver gyártás/szerviz: 6725 Szeged, Cserepes sr 9/b. Tel: (62) Fax: (62) Kérjük, hgy a prgrammal kapcslats prblémáikat, igényeiket lehetőleg írásban közöljék, minél részletesebb és világsabb módn. 9. ldal, összesen: 9
