1 Procontrol WS35 PatrolGuard PROCONTROL Workstar 35 PatrolGuard Hordozható RFID transzponder olvasó és őrjárat-ellenőrző terminál Felhasználói kézikönyv Verzió:

2 Procontrol WS35 PatrolGuard 2012 Procontrol Electronics Ltd. Minden jog fenntartva. A ProxerGate, ProxerPort, IP Thermo, IP Stecker, ProxerLock, ProxerStecker, RHS, HI-CALL, HI- GUARD, MEDI-CALL, Pani-Call, PROXER, PROXERNET a Procontrol Electronics Ltd. hivatalos terméknevei. A dokumentumban található védjegyek a bejegyzett tulajdonosok tulajdonát képezik. A Procontrol Electronics Ltd. fenntartja ezen dokumentum szerzői jogait: a dokumentumot a vásárló vállalaton kívüliek részére sokszorosítani, módosítani, publikálni akár részben, akár egészben - csak a szerző előzetes írásbeli engedélyével szabad. A Procontrol Electronics Ltd. bármikor megváltoztathatja a dokumentumot és a terméket anélkül, hogy erről tájékoztatást adna ki. A Procontrol Electronics Ltd. nem vállal felelősséget a termék vagy dokumentáció pontosságáért, valamely konkrét alkalmazásra való megfelelőségéért vagy használhatóságáért.

3 Procontrol WS35 PatrolGuard Tartalomjegyzék Köszöntés... 4 Általános jogok és felelősségek... 5 Workstar 35 hordozható olvasóról általában... 6 Workstar 35 PatrolGuard, őrjárat-ellenőrző RFID terminál... 7 Workstar 35 Access Control - Mobil beléptető terminál... 8 Tulajdonságok:... 9 Műszaki adatok:... 9 Workstar35 használata A PatrolGuard készülék alapvető használata Kezelői útmutató (őröknek) Workstar 35 PatrolGuard, őrjárat-ellenőrző terminál használata Adminisztrátori útmutató (főnököknek) Menü A készülékek alapértelmezett kódjai / jelszó Szervizmenü Kapcsolódás a számítógéphez Worktime2, a számítógépes program - opció Napló letöltése a készülékről Napló fájl feldolgozása Naplófájl importálása Kapcsolat a gyártóval... 21

4 AudioGuide Köszöntés Köszönjük, hogy a Procontrol terméke mellett döntött. A Procontrol Electronics Ltd. az 1980-as évek közepe óta foglalkozik az automatizált elektronikai mérés, elektronikai fejlesztés, gyártás területével, termékeit az összegyűjtött tapasztalatok és a számos elégedett felhasználó javaslatai alapján fejlesztette és fejleszti ma is. Rendszereink Magyarország számos vállalatánál üzemelnek, kis létszámú műhelyektől országos telephelyhálózattal rendelkező nagyvállalatokig. Reméljük, hogy termékeinket és szolgáltatásainkat Önök is megelégedéssel fogják használni. Procontrol 4

5 AudioGuide Biztonsági óvintézkedések Kérjük, olvassa el gondosan a következő figyelmeztetéseket, mielőtt használná az eszközt. Használja a terméket rendeltetésszerűen, az ebben az útmutatóban leírt eljárásoknak megfelelően. A gyártó nem vállal felelősséget olyan károkért, amelyet személyek vagy tárgyak okoznak az alábbi esetekben: 1. berendezés nem rendeltetésszerű használata 2. helytelen telepítés 3. nem megfelelő elektromos hálózatra való csatlakozás esetén 4. súlyos karbantartási hiányosságok 5. nem engedélyezett beavatkozások, vagy módosítások 6. nem eredeti alkatrészek használata 7. Ne kísérelje meg szétszerelni vagy megváltoztatni e termék egyetlen részét sem! 8. Ne tárolja a megadott tartományon kívül eső hőmérsékleteken és ne működtesse a megadott tartományon kívül eső környezetben, mivel az a termék élettartamát csökkenti vagy a termék meghibásodásához vezethet. 9. Ne hagyja, hogy ez a termék vízzel vagy más folyadékokkal kerüljön érintkezésbe! A termék folyamatos használata ilyen környezetben tüzet vagy áramütést okozhat. 10. Ne helyezze a terméket hőforrás közelébe, illetve ne tegye ki az eszközt közvetlen láng vagy hő hatásának, mivel az eszköz olyankor felrobbanhat. 11. A készüléket csak arra használja, amire a gyártó tervezte! A biztonságról A készüléket csak e kézikönyv specifikációkról szóló részében leírt áramforrásról üzemeltesse. Ne nyissa ki az eszközt. A készülékben nincsenek felhasználó által javítható alkatrészek. Tűz és áramütés elkerüléséhez: Ügyeljen arra, hogy a gyerekek ne dobjanak és ne nyomjanak be különféle tárgyakat a készülék házának nyílásain. Ne szereljen fel olyan tartozékokat, amelyeket nem ehhez az eszközhöz terveztek. Ha a készüléket huzamosabb ideig nem használja, valamint villámlás esetén, húzza ki a tápkábelt a fali aljzatból. Telepítéskor Ügyeljen arra, hogy a tápkábelre ne tegyen semmit. Ne helyezze az eszközt olyan helyre, ahol a tápkábel megsérülhet. Ne használja a készüléket víz közelében, illetve nedves pincében. Tisztításkor Tisztítása előtt áramtalanítsa az eszközt. Enyhén nedves (nem vizes) ruhát használjon. A túlzott mértékű nedvesség áramütéshez vezethet. Általános jogok és felelősségek Az eszköz gyártására a Procontrol Kft-nek kizárólagos joga van, ezért a berendezés egészének ill. bármely részének lemásolása, duplikálása TILOS! A Procontol Kft. fenntartja a jogot, hogy a kiadott leírásban rögzített adatokat bármikor, előzetes bejelentési kötelezettség nélkül megváltoztassa, azoktól eltérjen. A Procontol Kft. semmiféle felelősséget nem vállal az eszköz használatáért és alkalmazása következményeiért. Procontrol 5

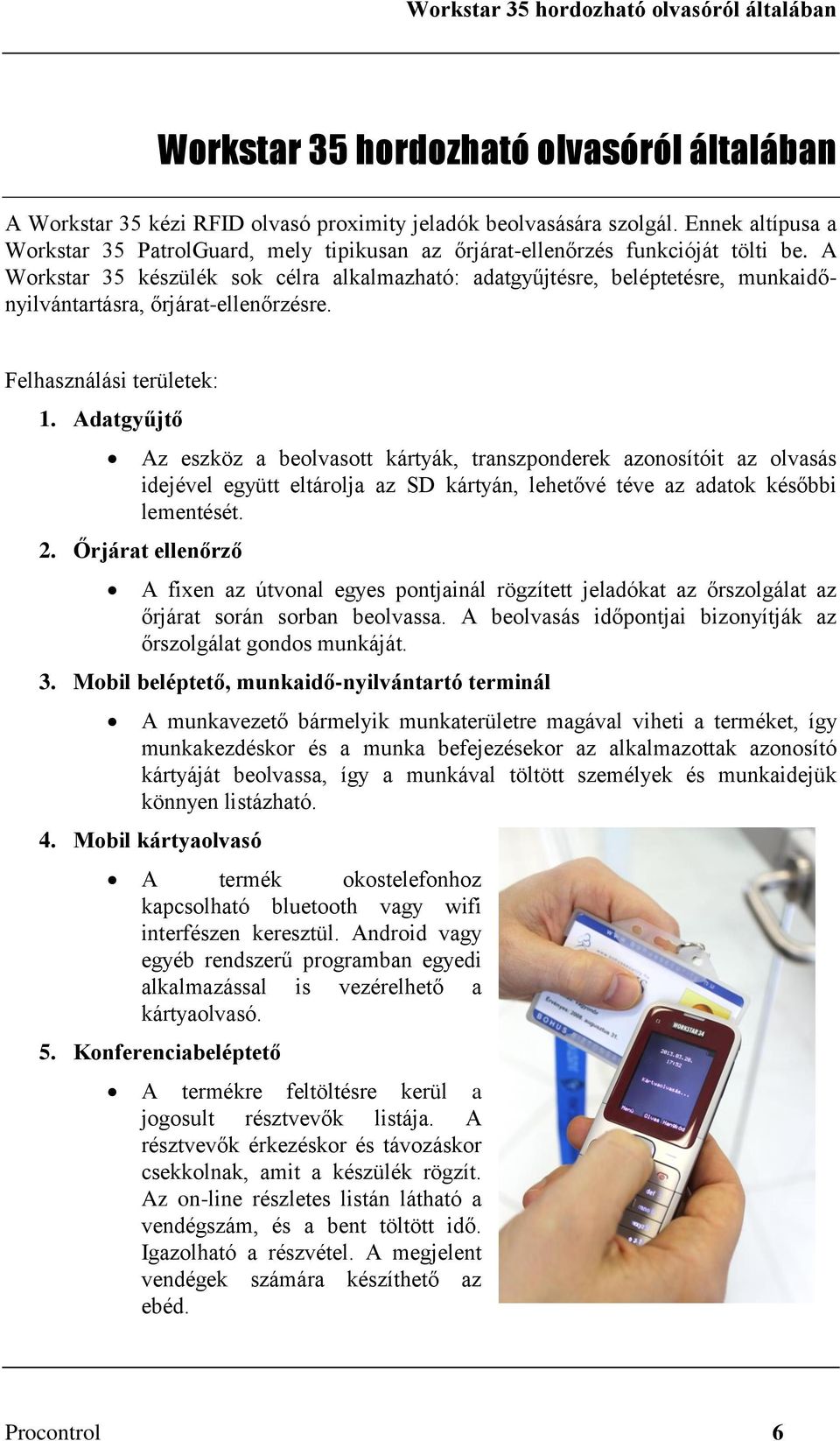

6 Workstar 35 hordozható olvasóról általában Workstar 35 hordozható olvasóról általában A Workstar 35 kézi RFID olvasó proximity jeladók beolvasására szolgál. Ennek altípusa a Workstar 35 PatrolGuard, mely tipikusan az őrjárat-ellenőrzés funkcióját tölti be. A Workstar 35 készülék sok célra alkalmazható: adatgyűjtésre, beléptetésre, munkaidőnyilvántartásra, őrjárat-ellenőrzésre. Felhasználási területek: 1. Adatgyűjtő Az eszköz a beolvasott kártyák, transzponderek azonosítóit az olvasás idejével együtt eltárolja az SD kártyán, lehetővé téve az adatok későbbi lementését. 2. Őrjárat ellenőrző A fixen az útvonal egyes pontjainál rögzített jeladókat az őrszolgálat az őrjárat során sorban beolvassa. A beolvasás időpontjai bizonyítják az őrszolgálat gondos munkáját. 3. Mobil beléptető, munkaidő-nyilvántartó terminál A munkavezető bármelyik munkaterületre magával viheti a terméket, így munkakezdéskor és a munka befejezésekor az alkalmazottak azonosító kártyáját beolvassa, így a munkával töltött személyek és munkaidejük könnyen listázható. 4. Mobil kártyaolvasó A termék okostelefonhoz kapcsolható bluetooth vagy wifi interfészen keresztül. Android vagy egyéb rendszerű programban egyedi alkalmazással is vezérelhető a kártyaolvasó. 5. Konferenciabeléptető A termékre feltöltésre kerül a jogosult résztvevők listája. A résztvevők érkezéskor és távozáskor csekkolnak, amit a készülék rögzít. Az on-line részletes listán látható a vendégszám, és a bent töltött idő. Igazolható a részvétel. A megjelent vendégek számára készíthető az ebéd. Procontrol 6

7 Workstar 35 hordozható olvasóról általában Workstar 35 PatrolGuard, őrjárat-ellenőrző RFID terminál A Workstar 35 kézi, vezeték nélküli olvasóval őrjáratellenőrzést valósíthatunk meg. Egy őrnek az a feladata, hogy rendszeresen végigjárja a védendő objektumot. Elég az épület stratégiai pontjaira egyegy (pl. falra szögelhető) proximity jeladót fixen rögzíteni, és az őr azon helyekre érve a jeladók beolvasásával bizonyíthatja, hogy feladatát pontosan teljesítette. A készülék naplózza a pontos időt és helyszínt. Ha egy épületben több helyről is adatokat kell gyűjteni, elég a hordozható készüléket az adott helyekre elvinni. A készülék memóriája pontosan tárolja a beolvasás, az adat dátumát, idejét. A beolvasott jeladók azonosítóit az olvasás idejével együtt eltárolja. A mobiltelefonhoz hasonló készülék kijelzőjéről az adatok könnyedén olvashatók. A beépített SD memória kártyára több százezer kártyaolvasási esemény rögzíthető időbélyeggel. A készülék PC-s kezelő szoftver nélkül is működik. A készüléket USB kábel segítségével számítógéphez csatlakoztatva az SD kártyán tárolt adatfájlt pl. Excel programban egyszerűen megnyithatja. Az eszköz opcionális feldolgozó szoftvere a Worktime for Windows szoftver, melynek segítségével a kézi adatgyűjtő adatait lekérdezheti, kezelheti, jelenléti íveket nyomtathat stb., Excel formátumban exportálhatja a további felhasználásra. Procontrol 7

8 Workstar 35 hordozható olvasóról általában Workstar 35 Access Control - Mobil beléptető terminál A Workstar35 AccessControl altípusa tipikusan az adatgyűjtés, ellenőrzés funkcióját tölti be. Kiváló eszköz egy RFID transzponderrel ellátott termék, vagy proximity kártyával rendelkező személy vagy áru azonosítására. Ha például egy cég folyamatos, nagy mennyiségű árumozgatást végez, nagy segítség lehet a csomagok gyors, számítógép nélküli azonosításában, illetve a logisztika, biztonsági beléptetés területén. Különösen alkalmas beléptetési, engedélyezési, ellenőrzési funkcióra. Ahol a fixen telepített beléptető terminál nem, vagy nehezen megoldható, a Workstar35 segít a munkaügyes kollégák gondján. A régimódi papíralapú jelenléti ív helyett a Workstar35-tel elektronikus, másodperc pontos belépési, kilépési lista rögzíthető, munkaidő-nyilvántartás végezhető még az építkezéseken vagy felvonulási épületekben is. A beolvasott jeladók azonosítóit az olvasás idejével együtt eltárolja. A mobiltelefonhoz hasonló készülék színes kijelzőjéről az adatok könnyedén olvashatók. A beépített SD memória kártyára több százezer kártyaolvasási esemény rögzíthető időbélyeggel. A készülék PC-s kezelő szoftver nélkül is működik. A készüléket USB kábel segítségével számítógéphez csatlakoztatva az SD kártyán tárolt adatfájlt pl. Excel programban egyszerűen megnyithatja. Az eszköz opcionális feldolgozó szoftvere a Worktime for Windows szoftver, melynek segítségével a kézi adatgyűjtő adatait lekérdezheti, kezelheti, jelenléti íveket nyomtathat stb., Excel formátumban exportálhatja a további felhasználásra. Procontrol 8

9 Workstar 35 hordozható olvasóról általában Tulajdonságok: Hordozható, mobil RFID proximity olvasó, adatgyűjtő terminál Alkalmazható adatgyűjtésre, beléptetésre, munkaidő-nyilvántartásra, őrjáratellenőrzésre A beolvasott RFID azonosítókról másodperc pontos naplót vezet időbélyeggel Mozgásirány (belépés, kilépés) megadható Mozgásminősítés (normál kilépés, szabadság, kiküldetés stb.) megadható Felhasználó azonosító megadható Beépített 125 khz RFID Proximity (közelítéses) kártyaolvasó Színes LCD kijelző (TFT, 65K szín, 128 x 160 pixel) Könnyen kezelhető 21 gombos billentyűzet MicroUSB port MicroSD memóriakártya a készülékben Az adatok szoftver nélkül is lekérdezhetők Ütésálló ABS műanyag készülékház Tölthető akkumulátor Belső digitális óra Beépített hangjelző Műszaki adatok: Tárolókapacitás: több mint adat (SD kártyán) Olvasási távolság: max. 3 cm Az akkumulátor típusa: Li-ion A lemerült akkumulátor töltési ideje: kb. 6-7 óra Akkumulátor töltöttségi szint kijelző Akár 10 órányi folyamatos működés töltés nélkül Alapértelmezett beállítás szerint 20mp inaktivitás után Standby üzemmódra vált. Maximum 32GB microsd memóriakártya kezelése A csomag tartalma: Workstar35 készülék Li-ion akkumulátor Akkutöltő SD kártya Procontrol 9

10 Workstar 35 hordozható olvasóról általában Opciók: Nyakszalag mobiltartóval a nyakban viseléshez Beépített Wi-Fi Bluetooth vezetéknélküli adatátvitel (Headset nem) Külső USB kártyaolvasó, a kártyaíráshoz, olvasáshoz RFID proximity jeladó, kártya színesen nyomtatva a dolgozóknak, vagy egyéb rögzíthető jeladók az ellenőrzőpontok mellé Procontrol 10

11 Workstar35 használata Workstar35 használata SW: Build A PatrolGuard készülék alapvető használata A készülék gombjai és részei 1 A fülhallgató csatlakozója (3,5 mm) 2 Hallgató 3 Kijelző 4 Választógombok 5 Vezérlőgomb 7 Be-/kikapcsoló gomb 8 Billentyűzet 9 Töltőcsatlakozó 10 Micro USB-csatlakozó 11 Hangszóró 12 RFID proximity olvasó szenzor 125kHz Be/kikapcsolás A bekapcsolás a készülék piros be-/kikapcsoló gombjának hosszú megnyomásával történik. Bekapcsoláshoz nyomja addig a gombot (kb. 5mp), míg a készülék egy rövid hangjelzés kíséretében felvillan a Procontrol gyártói logója, az üdvözlő képernyő. Kikapcsoláshoz nyomja addig a gombot, míg elsötétül a képernyő. A készülék az utolsó gombnyomás után automatikusan alvó állapotba kapcsol adott idő múlva. Ebből az állapotból bármely gomb megnyomásával ébreszthető. A készülék kikapcsolt és alvó állapotban egyaránt keveset fogyaszt, ám ha a készüléket hosszabb ideig nem használjuk, illetve szállításkor vegyük ki az akkumulátort. Procontrol 11

12 Workstar35 használata Akkutöltés Az akku állapotot a kijelző jobb felső sarkában lévő akkuszimbólum jelzi. Ha a szimbólum teli fehér, akkor az akkumulátor maximálisan fel van töltve. A készülék kizárólag lítium-ion akkumulátorral használható. A töltéshez AC- 3E töltő adaptert adunk. Egy 800mAh kapacitású lemerült akku töltési ideje kb. 4-4,5 óra. A töltést mutatja az akkuszimbólum folyamatjelzője. Kikapcsolt állapotban is működik a töltés, de ilyenkor a kijelzőn nem látható semmi. Célszerű ilyenkor a készüléket bekapcsolni, hogy a töltési folyamatjelzővel meggyőződjünk a töltésről. A számítógépről is töltődik a készülék, ha USB kábeles kapcsolat áll fenn a kettő között. Memóriakártya behelyezése Az értékesítési csomag tartalmazhat egy, a készülékkel kompatibilis memóriakártyát, és a kártya esetleg már be is helyezve a készülékbe. Ha a memóriakártya nincs a készülékbe helyezve, hajtsuk végre az alábbiakat: 1. Nyissuk ki a hátlapot. 2. Ellenőrizzük, hogy a kártya érintkezői lefelé néznek-e. Nyomjuk a kártyát befelé, amíg a helyére nem kattan. 3. Helyezzük vissza a hátlapot. van Vegyük ki a microsd-kártyát Fontos: Ne távolítsuk el a memóriakártyát olyankor, amikor azon írási vagy olvasási műveletet hajtunk végre. Ha mégis így teszünk, az kárt okozhat a kártyában és a készülékben egyaránt, valamint a kártyán tárolt adatok megsérülhetnek. A memóriakártyát a készülék kikapcsolása nélkül kivehetjük vagy behelyezhetjük, de győződjünk meg arról, hogy egyetlen alkalmazás sem használja a memóriakártyát. Procontrol 12

13 Workstar35 használata USB-adatkábel csatlakoztatása Csatlakoztassunk egy kompatibilis USB-adatkábelt az USBcsatlakozóhoz. Opcionális nyakszalag csatlakoztatása Fűzzük be nyakszalag végén levő pántot, majd húzzuk szorosra. A nyakszalag nem tartozéka a készüléknek. Kezelői útmutató (őröknek) Workstar 35 PatrolGuard, őrjárat-ellenőrző terminál használata A Workstar 35 kézi, vezeték nélküli olvasóval őrjáratellenőrzést valósíthatunk meg. Egy őrnek az a feladata, hogy rendszeresen végigjárja a védendő objektumot. Az előírt időben menjen az épület adott stratégiai pontján fixen rögzített (pl. falra szögelt) proximity jeladóhoz, és az a jeladó beolvasásával bizonyíthatja, hogy feladatát pontosan teljesítette. A készülék naplózza a pontos időt és helyszínt. Procontrol 13

14 Workstar35 használata Ha egy épületben több helyről is adatokat kell gyűjteni, elég a hordozható készüléket az adott helyekre elvinni. A készülék memóriája pontosan tárolja a beolvasás, az adat dátumát, idejét. A beolvasott jeladók azonosítóit az olvasás idejével együtt eltárolja. Kártyaolvasás / Check pont ellenőrzésének regisztrálása Tartsuk a készülék hátlapjának felső részéhez, majd nyomjuk meg az Olvas gombot, erre a készülék beolvassa a kártya azonosítóját. A Start gomb megnyomása után 15mp-en keresztül a Workstar35 "keresi" a közelben az RFID transzpondereket. Eközben az LCD kijelzőn a Kártyaolvasás... üzenet jelenik meg. Ez alatt az idő alatt közelítsük a készülék hátlapjának felső részét a jeladóhoz (az olvasó a készülék hátlapján felül helyezkedik el). A sikeres beolvasást hangjelzés kíséri. (A beolvasás másik módja: a készüléket tartsa a transzponderhez, és nyomja meg a Start gombot.) Elmenti a beolvasási eseményt. Minden egyes beolvasás RFID- és készülékazonosítóval, dátummal és időponttal együtt tárolásra kerül a készülék memóriájában. Az eszköz menüje és billentyűzete segítségével adatot törölni, módosítani, új adatot felvenni nem lehet. (Adatvédelem) Az Olvas gombot minden egyes transzponder beolvasásához újból meg kell nyomni. Mozgásirány megadása A Workstar 35 készüléken lehetőség van az egyes ( Belépés ) kettes ( Nincs meghatározva ) és hármas ( Kilépés ) számbillentyűvel megadni, hogy az ezután beolvasott kártyával milyen irányú mozgást rögzít. Ezzel a funkcióval válik az eszköz beléptető terminállá. A legutóbbi beállítást a készülék megőrzi kikapcsolásig. Alapesetben 0, tehát nincs meghatározva. Az opcionális Worktime szoftver tudja kezelni ezeket a címkéket. Procontrol 14

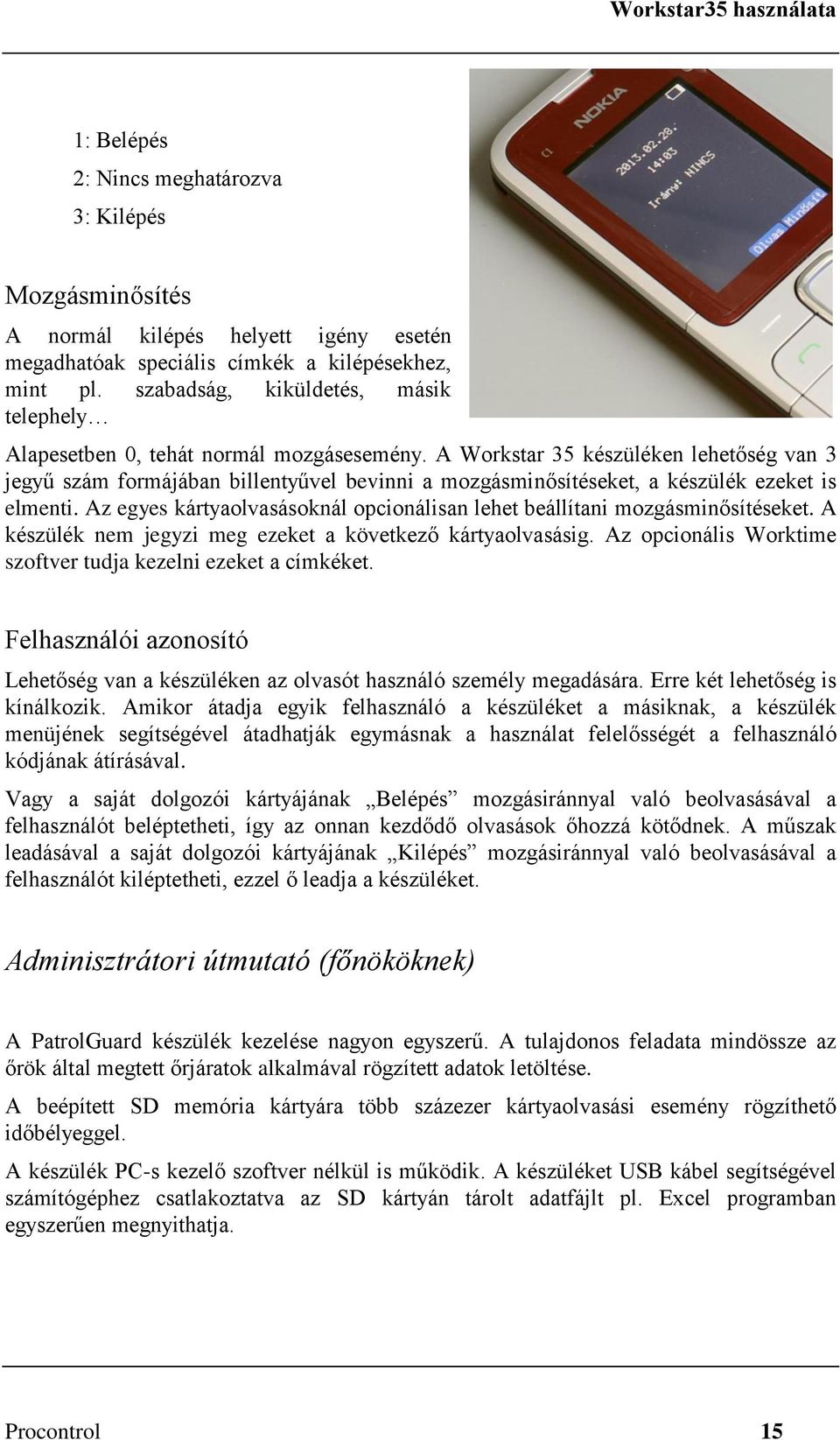

15 Workstar35 használata 1: Belépés 2: Nincs meghatározva 3: Kilépés Mozgásminősítés A normál kilépés helyett igény esetén megadhatóak speciális címkék a kilépésekhez, mint pl. szabadság, kiküldetés, másik telephely Alapesetben 0, tehát normál mozgásesemény. A Workstar 35 készüléken lehetőség van 3 jegyű szám formájában billentyűvel bevinni a mozgásminősítéseket, a készülék ezeket is elmenti. Az egyes kártyaolvasásoknál opcionálisan lehet beállítani mozgásminősítéseket. A készülék nem jegyzi meg ezeket a következő kártyaolvasásig. Az opcionális Worktime szoftver tudja kezelni ezeket a címkéket. Felhasználói azonosító Lehetőség van a készüléken az olvasót használó személy megadására. Erre két lehetőség is kínálkozik. Amikor átadja egyik felhasználó a készüléket a másiknak, a készülék menüjének segítségével átadhatják egymásnak a használat felelősségét a felhasználó kódjának átírásával. Vagy a saját dolgozói kártyájának Belépés mozgásiránnyal való beolvasásával a felhasználót beléptetheti, így az onnan kezdődő olvasások őhozzá kötődnek. A műszak leadásával a saját dolgozói kártyájának Kilépés mozgásiránnyal való beolvasásával a felhasználót kiléptetheti, ezzel ő leadja a készüléket. Adminisztrátori útmutató (főnököknek) A PatrolGuard készülék kezelése nagyon egyszerű. A tulajdonos feladata mindössze az őrök által megtett őrjáratok alkalmával rögzített adatok letöltése. A beépített SD memória kártyára több százezer kártyaolvasási esemény rögzíthető időbélyeggel. A készülék PC-s kezelő szoftver nélkül is működik. A készüléket USB kábel segítségével számítógéphez csatlakoztatva az SD kártyán tárolt adatfájlt pl. Excel programban egyszerűen megnyithatja. Procontrol 15

16 Workstar35 használata (Az eszköz opcionális feldolgozó szoftvere a Worktime for Windows szoftver, melynek segítségével a kézi adatgyűjtő adatait lekérdezheti, kezelheti, jelenléti íveket nyomtathat stb., Excel formátumban exportálhatja a további felhasználásra.) FIGYELEM! Lehetőséget ad az őr számára, hogy manipulálja, módosítsa a rögzített adatokat (pl. beírjon egy időpontot, hogy ott járt az 1-es épületnél hajnali 2:00-kor, pedig nem is volt ott), ha a letöltés után nem tiltja le az adminisztrátor (főnök) az USB üzemmódot! Menü A készülék menüje segíti az adminisztrátort az első felprogramozásban, a felhasználót a beállítások tetszés szerinti személyre szabásában. A főképernyőn válasszuk a Menü lehetőséget, majd a kívánt menüt és almenüt. Kilépés az aktuális menüszintről: válasszuk a Kilép, vagy a Vissza lehetőséget. Beállítások almenü Állapot: A készülék adatai Hangbeállítások: A lejátszási hangerő és az eseményhangok hangereje állítható. Itt lehet megadni, hogy a készülék kihangosítás üzemmódban működjön. Dátum-idő beállítása: a készülék óráját lehet beállítani. Fel-le gombokkal lehet az értékeket állítani, a Mentés gombbal lehet továbblépni. Az oldalra gombokkal lehet az egyes mezők között váltani. USB beállítás: (Szervizcélokra) o 0: USB kikapcsolva (USB üzemmód kikapcsolva) o 1: USB virtuális soros port (szoftverfrissítéshez) o 2: USB mass storage eszköz (USB üzemmód bekapcsolva) Biztonság: o Biztonsági kód beállítása: új biztonsági kódot lehet megadni. o Felhasználó azonosító beállítása: új felhasználó-azonosítót lehet megadni. Ez az azonosító jelenik meg a mozgásadatok mellett a megjegyzés rovatban. A készülékek alapértelmezett kódjai / jelszó *12345#: Szervizmenü / biztonsági kód Procontrol 16

17 Workstar35 használata Az adminisztrátorok számára fenntartott, felhasználótól védett menüpontokhoz csak az un. biztonsági kóddal férhet hozzá. A készülék alapértelmezett biztonsági kódja: A kódot javasolt megváltoztatni a Biztonság menüpont alatt. Ha pl. elfelejtette a már megváltoztatott kódot, kérjük, jelezze a szerviznek. Szervizmenü A készülék szerviz menüje a "szervizmenü-kód" bebillentyűzésével érhető el ('' gomb, kódszám, '#' gomb). Kapcsolódás a számítógéphez Csatlakoztassa a készüléket a mellékelt USB kábel segítségével bekapcsolt állapotban a számítógéphez. A készülék egy virtuális meghajtóként fog megjelenni a számítógépen. Fájlkezelés A készülék minden egyes kártyaolvasás-eseményt tárol az eseménynaplójában, az SD kártyán lévő mozgasok.csv fájlba. A szöveges formátumú adatkimenet időrendben tartalmazza az alábbi begyűjtött adatokat: dátum, időpont, beolvasott kártyaszám, olvasó azonosító, felhasználó azonosító mozgásirány (0 jelentése: nem ismert, 1 jelentése: be, 2 jelentése: ki) mozgásminősítés (0 jelentése: normál mozgásesemény) Úgy működik a készülék tárolója Storage Emulation üzemmódban, mint egy pen drive. Csatlakoztassa a készüléket a mellékelt USB kábel segítségével bekapcsolt állapotban a számítógéphez. A készülék egy virtuális meghajtóként fog megjelenni a számítógépen, amelyről az SD kártyán tárolt mozgasok.csv fájlt pl. Excel programban megnyitva egy ehhez hasonló szöveges fájl láthat: Dátum Időpont Mozgásirány Minősítés Kártyaszám 10 jegyű Kártyaszám 5 jegyű Készülékazonosító PCSW gépcím Felhasználó azonosító :01: :01: Megjegyzés Procontrol 17

18 Workstar35 használata :04: :05: Windows vagy Linux operációs rendszer alatt is működik az információk kiolvasása. (A kommunikációt és bővebb funkciókat biztosító egyéb fájlkezelést az opcionális Worktime for Windows 2. PC-s kezelőprogrammal is el lehet elvégezni, a szoftverben az adatok úgy jelennek meg, mint mozgásadatok.) Ha készen vagyunk a kommunikációval, válasszuk a PC-n a Hardver biztonságos leállítása funkciót, majd húzzuk ki az USB kábelt a PC-ből és a készülékből. FIGYELEM! Lehetőséget ad az őr számára, hogy manipulálja, módosítsa a rögzített adatokat (pl. beírjon egy időpontot, hogy ott járt az 1-es épületnél hajnali 2:00-kor, pedig nem is volt ott), ha ön, mint adminisztrátor (főnök), a memóriakártyán tárolt adatok felülírása védelmében letöltés után nem tiltja le az USB üzemmódot! USB üzemmód letiltása: Beállítások almenü / Adja meg a biztonsági kódot / USB beállítás menüpontban állítsa a 0- ra a kapcsolót: USB kikapcsolva. Ezzel a beállítással adja ki az őrnek! Ha az őr műszakja lejárt és a begyűjtött adatokat szeretné lekérdezni, ismét be kell kapcsolnia az USB üzemmódot. USB üzemmód bekapcsolása: Beállítások almenü / Adja meg a biztonsági kódot / USB beállítás menüpontban állítsa 2-re a kapcsolót: USB mass storage eszköz (USB üzemmód bekapcsolva) Proximity olvasó Proximity kártyát lehet beolvastatni, ellenőrizni. Az Olvas gombbal lehet az olvasást elindítani. Sikeres olvasás esetén a kijelzőn megjelenik a 10 számjegyű kártyaszám. Procontrol 18

19 Worktime2, a számítógépes program - opció Worktime2, a számítógépes program - opció Napló letöltése a készülékről A Workstar 35 készülékről letöltető egy napló, amely tartalmazza a kártyaolvasások időpontját és a leolvasott kártyák tulajdonosainak adatait. A napló fájl.csv formátumban tárolja az egyes kártyaolvasások időpontját, irányát, minősítését, a leolvasókészülék egyedi azonosítóját és a készülékben beállított felhasználó azonosítót. Napló fájl feldolgozása A napló feldolgozásához szükséges a PC-n futó Windows Worktime2 program. Naplófájl importálása 1. Miután már a leírásban olvasható módon csatlakoztatta a készüléket a számítógéphez, indítsa el a kezelőprogramot. 2. A megjelenő ablakban válassza a Kommunikáció a terminálokkal gombot. (1. ábra). 3. Az ablak alsó részén a Workstar 35 kommunikáció részből kezdeményezhető az adatok beolvasása (2. ábra). 4. A megjelenő ablakban tallózza be az importálni kívánt adatfájlt. 5. Az események a Mozgásesemények listájában és az Ajtónyitások között egyaránt megjelennek. Procontrol 19

20 Worktime2, a számítógépes program - opció 1. ábra 2. ábra Procontrol 20

21 Kapcsolat a gyártóval Kapcsolat a gyártóval Amennyiben megjegyzése, kérdése, igénye merül fel, az alábbiak szerint veheti fel velünk a kapcsolatot: Procontrol Electronics Ltd. Internet: service@procontrol.hu Hardver gyártás/szerviz: 6725 Szeged, Cserepes sor 9/b. Tel: (62) Fax: (62) Kérjük, hogy a termékkel kapcsolatos problémáikat, igényeiket lehetőleg írásban közöljék, minél részletesebb és világosabb módon. Procontrol 21
