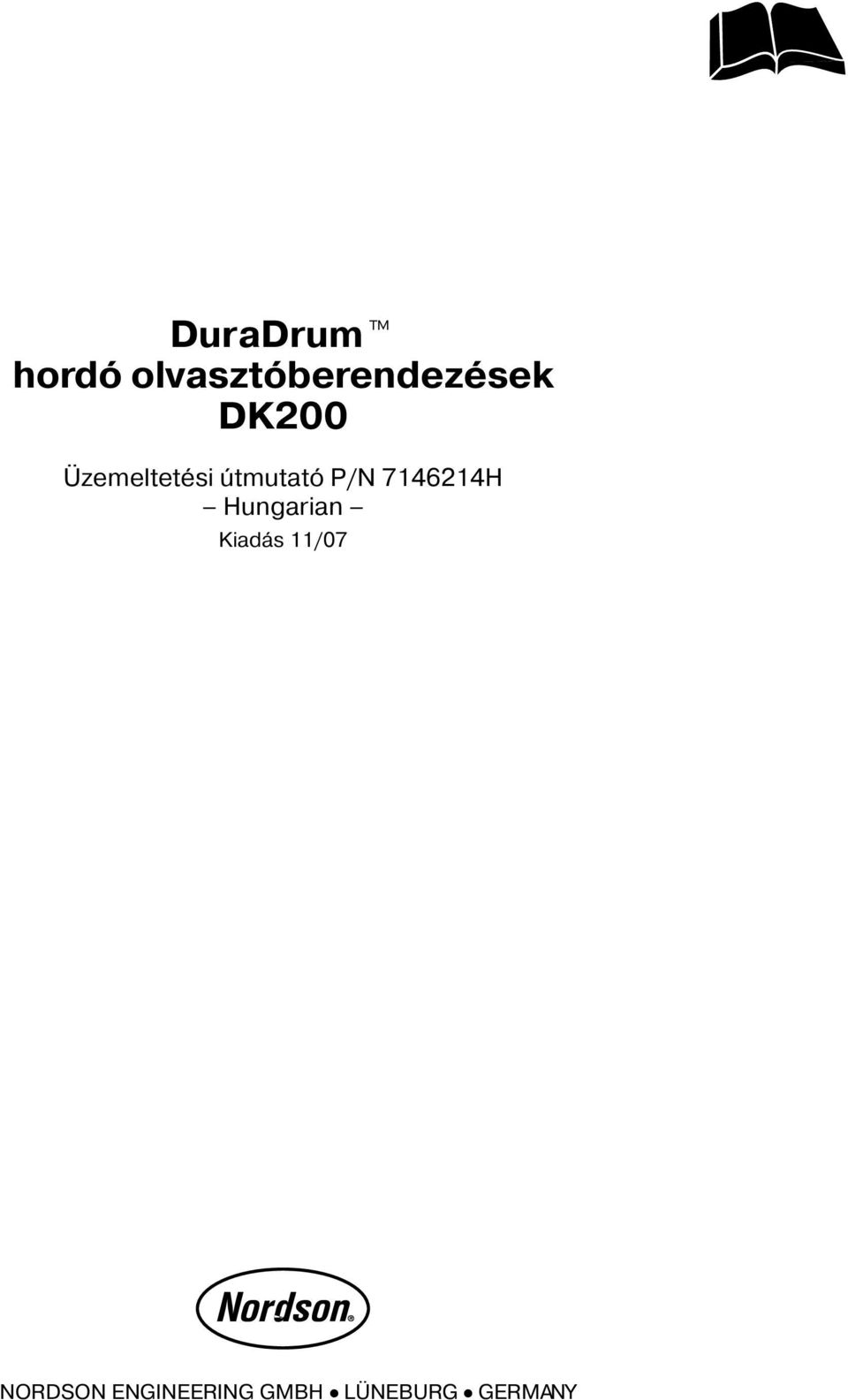

1 DuraDrum hordó olvasztóberendezések Üzemeltetési útmutató Hungarian Kiadás 11/07 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

2 Útmutatás Ez az üzemeltetési útmutató a készülékek teljes sorozatához érvényes. Rendelési szám P/N = rendelési szám a Nordson készítményekhez Útmutatás Ennek közzététele Nordson szerzõi jogvédelme alatt áll. Copyright E dokumentumot a Nordson elõzetes írásbeli hozzájárulása nélkül még kivonatosan sem szabad fotókópia, vagy más módon reprodukálni vagy más nyelvre lefordítani. Nordson cég minden elõzetes tájékoztatás nélkül fenntartja magának a megváltoztatás jogát Minden jog fenntartva. Védjegy AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, ColorMax, Control Coat, Coolwave, Cross-Cut, Cyclo-Kinetic, Dispensejet, DispenseMate, DuraBlue, Durafiber, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, e.stylized, EFD, ETI, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Little Squirt, Magnastatic, March, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Printplus, ProBlue, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Tela-Therm, Tracking Plus, Trends, Tribomatic, Ultrasaver, UniScan, UpTime, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. a Nordson Corporation bejegyzett védjegyei. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, BetterBook, Blue Series, CanNeck, Celero, Chameleon, Check Mate, ClassicBlue, Controlled Fiberization, Control Weave, CPX, DispensLink, Dry Cure, DuraBraid, DuraCoat, DuraDrum, DuraPail, E-Nordson, Easy Clean, EasyOn, Eclipse, Equi=Bead, ESP, Exchange Plus, Fill Sentry, Gluie, G-Net, G-Site, HDLV, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Lean Cell, Logicomm, Maverick, Maxima, MicroFin, MicroMax, MiniBlue, Minimeter, Multifil, Myritex, OptiStroke, Origin, PatternPro, PCI, PluraMix, Powder Pilot, Powercure, Primarc, Process Sentry, Prodigy, Pulse Spray, PurTech, Quad Cure, Ready Coat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureMix, SureSeal, Sure Wrap, Swirl Coat, Tempus, ThruWave, Trade Plus, Trak, TrueBlue, Ultra, Ultrasmart, Universal, Viper, Vista, VersaDrum, VersaPail, WebCure, 2 Rings (Design) a Nordson Corporation védjegyei. E dokumentációban elõfordulhatnak olyan márkajegyek, amelyek harmadik személy által történõ használata sértheti a tulajdonos jogait.

3 Tartalom I Tartalom Nordson International O-1 Europe O-1 Distributors in Eastern & Southern Europe O-1 Outside Europe / Hors d Europe / Fuera de Europa O-2 Africa / Middle East O-2 Asia / Australia / Latin America O-2 Japan O-2 North America O-2 Biztonsági útmutatások Biztonsági szimbólumok A készülék tulajdonosainak felelõssége Biztonsági információk Utalások, követelmények és mûszaki irányelvek A felhasználó minõsítése Az iparban alkalmazandó biztonsági intézkedések A készülékek rendeltetésnek megfelelõ használata Utalások és biztonsági tájékoztatások Telepítés Üzem Karbantartás és javítás Információk a készülék biztonságáról A készülék kikapcsolása Rendszer tehermentesítése a ragasztónyomástól Rendszer leválasztása az energia ellátásról Felhordó fejek deaktiválása Általános biztonsági tájékoztatások: FIGYELEM és VIGYÁZAT 1-9 Egyéb biztonsági intézkedések Elsõsegély

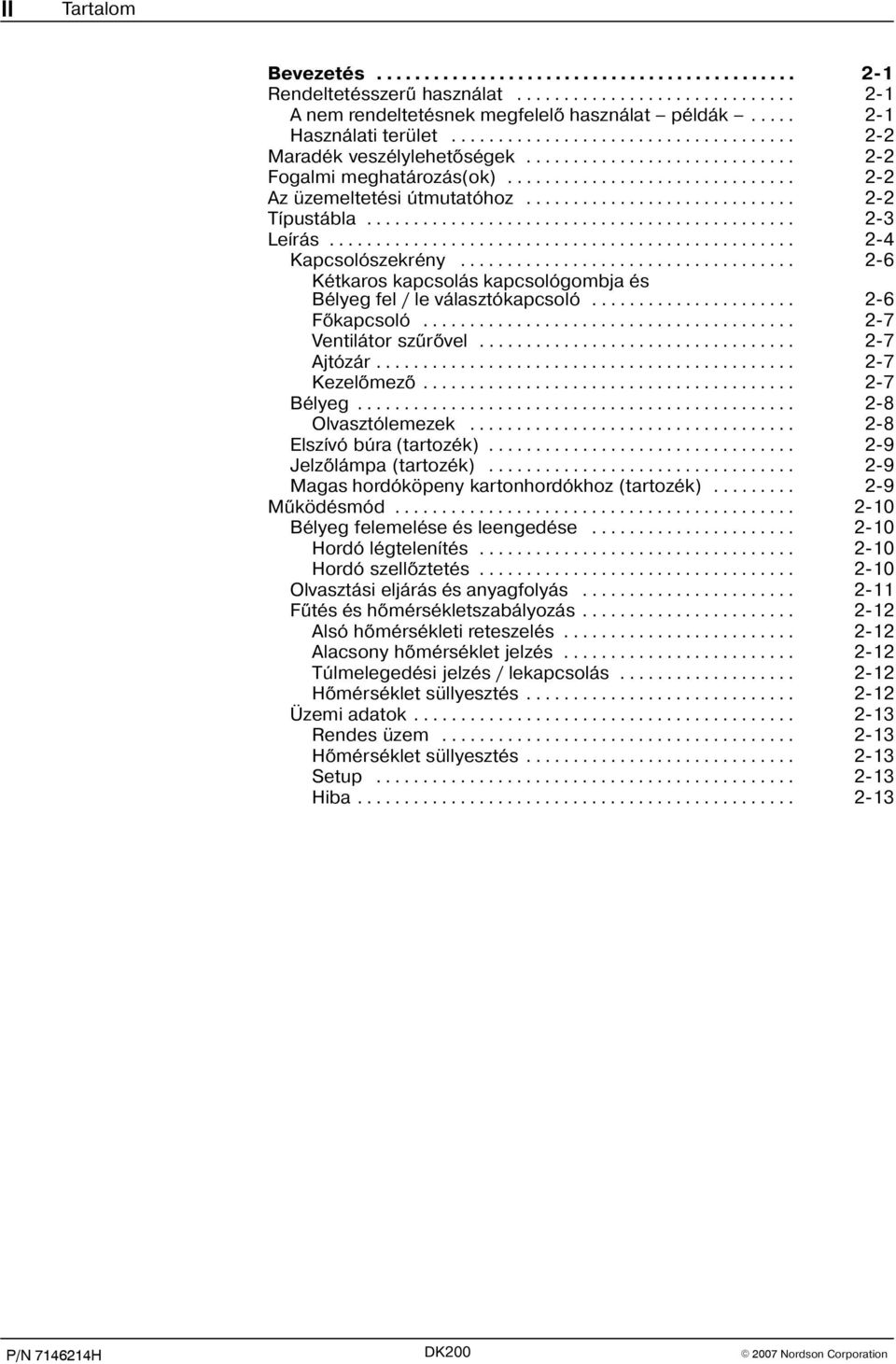

4 II Tartalom Bevezetés Rendeltetésszerû használat A nem rendeltetésnek megfelelõ használat példák Használati terület Maradék veszélylehetõségek Fogalmi meghatározás(ok) Az üzemeltetési útmutatóhoz Típustábla Leírás Kapcsolószekrény Kétkaros kapcsolás kapcsológombja és Bélyeg fel / le választókapcsoló Fõkapcsoló Ventilátor szûrõvel Ajtózár Kezelõmezõ Bélyeg Olvasztólemezek Elszívó búra (tartozék) Jelzõlámpa (tartozék) Magas hordóköpeny kartonhordókhoz (tartozék) Mûködésmód Bélyeg felemelése és leengedése Hordó légtelenítés Hordó szellõztetés Olvasztási eljárás és anyagfolyás Fûtés és hõmérsékletszabályozás Alsó hõmérsékleti reteszelés Alacsony hõmérséklet jelzés Túlmelegedési jelzés / lekapcsolás Hõmérséklet süllyesztés Üzemi adatok Rendes üzem Hõmérséklet süllyesztés Setup Hiba

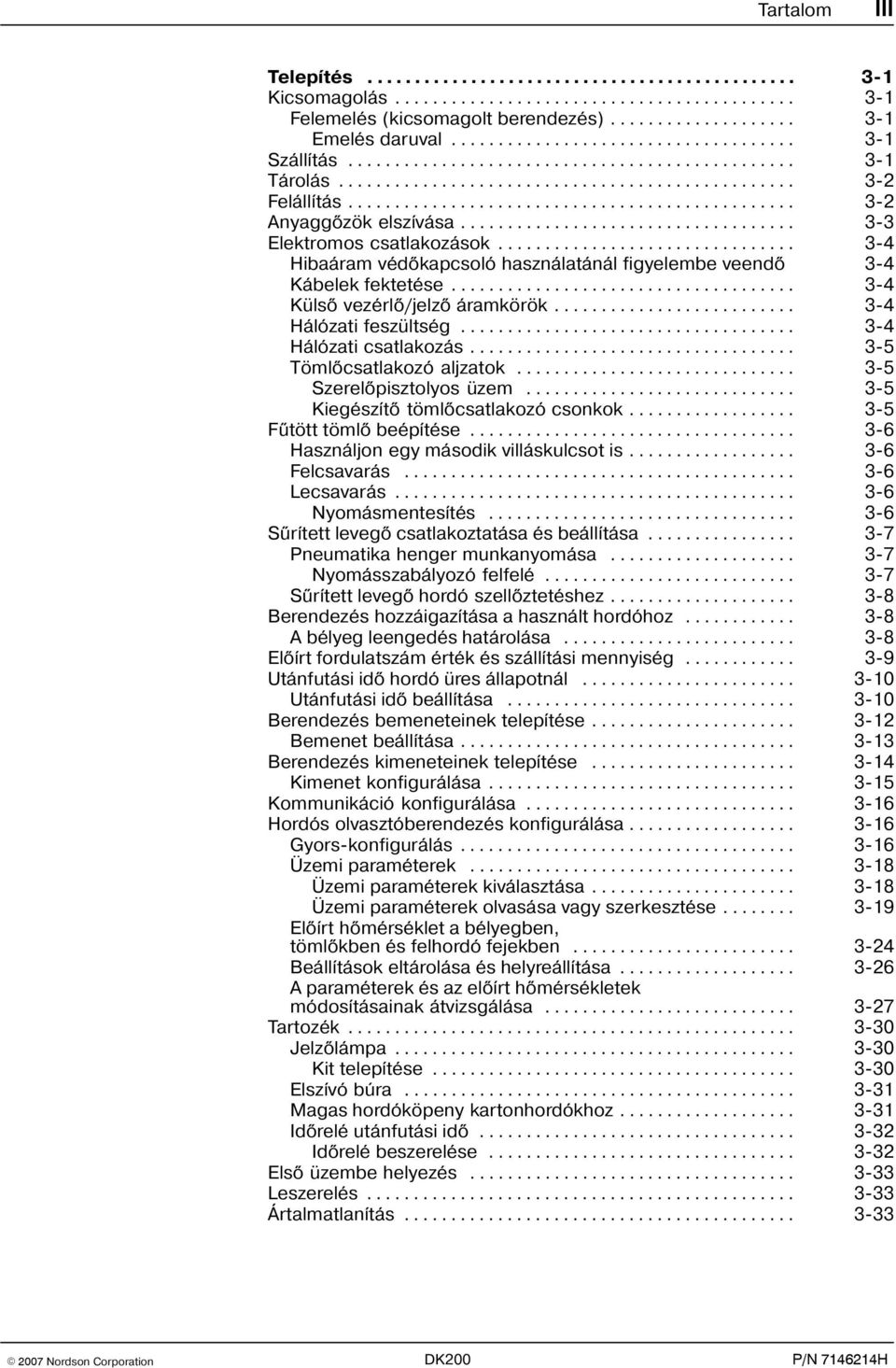

5 Tartalom III Telepítés Kicsomagolás Felemelés (kicsomagolt berendezés) Emelés daruval Szállítás Tárolás Felállítás Anyaggõzök elszívása Elektromos csatlakozások Hibaáram védõkapcsoló használatánál figyelembe veendõ 3-4 Kábelek fektetése Külsõ vezérlõ/jelzõ áramkörök Hálózati feszültség Hálózati csatlakozás Tömlõcsatlakozó aljzatok Szerelõpisztolyos üzem Kiegészítõ tömlõcsatlakozó csonkok Fûtött tömlõ beépítése Használjon egy második villáskulcsot is Felcsavarás Lecsavarás Nyomásmentesítés Sûrített levegõ csatlakoztatása és beállítása Pneumatika henger munkanyomása Nyomásszabályozó felfelé Sûrített levegõ hordó szellõztetéshez Berendezés hozzáigazítása a használt hordóhoz A bélyeg leengedés határolása Elõírt fordulatszám érték és szállítási mennyiség Utánfutási idõ hordó üres állapotnál Utánfutási idõ beállítása Berendezés bemeneteinek telepítése Bemenet beállítása Berendezés kimeneteinek telepítése Kimenet konfigurálása Kommunikáció konfigurálása Hordós olvasztóberendezés konfigurálása Gyors konfigurálás Üzemi paraméterek Üzemi paraméterek kiválasztása Üzemi paraméterek olvasása vagy szerkesztése Elõírt hõmérséklet a bélyegben, tömlõkben és felhordó fejekben Beállítások eltárolása és helyreállítása A paraméterek és az elõírt hõmérsékletek módosításainak átvizsgálása Tartozék Jelzõlámpa Kit telepítése Elszívó búra Magas hordóköpeny kartonhordókhoz Idõrelé utánfutási idõ Idõrelé beszerelése Elsõ üzembe helyezés Leszerelés Ártalmatlanítás

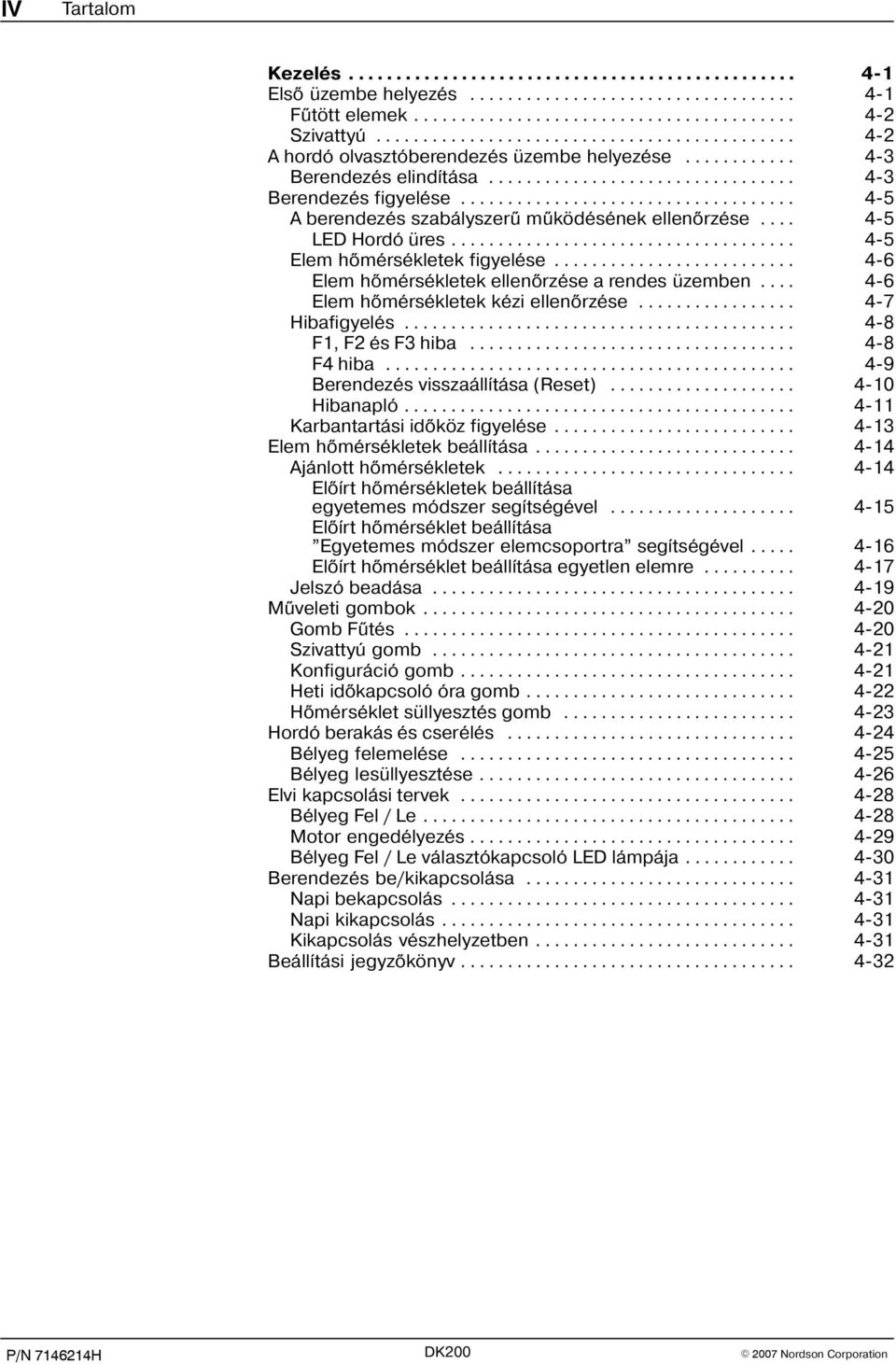

6 IV Tartalom Kezelés Elsõ üzembe helyezés Fûtött elemek Szivattyú A hordó olvasztóberendezés üzembe helyezése Berendezés elindítása Berendezés figyelése A berendezés szabályszerû mûködésének ellenõrzése LED Hordó üres Elem hõmérsékletek figyelése Elem hõmérsékletek ellenõrzése a rendes üzemben Elem hõmérsékletek kézi ellenõrzése Hibafigyelés F1, F2 és F3 hiba F4 hiba Berendezés visszaállítása (Reset) Hibanapló Karbantartási idõköz figyelése Elem hõmérsékletek beállítása Ajánlott hõmérsékletek Elõírt hõmérsékletek beállítása egyetemes módszer segítségével Elõírt hõmérséklet beállítása "Egyetemes módszer elemcsoportra" segítségével Elõírt hõmérséklet beállítása egyetlen elemre Jelszó beadása Mûveleti gombok Gomb Fûtés Szivattyú gomb Konfiguráció gomb Heti idõkapcsoló óra gomb Hõmérséklet süllyesztés gomb Hordó berakás és cserélés Bélyeg felemelése Bélyeg lesüllyesztése Elvi kapcsolási tervek Bélyeg Fel / Le Motor engedélyezés Bélyeg Fel / Le választókapcsoló LED lámpája Berendezés be/kikapcsolása Napi bekapcsolás Napi kikapcsolás Kikapcsolás vészhelyzetben Beállítási jegyzõkönyv

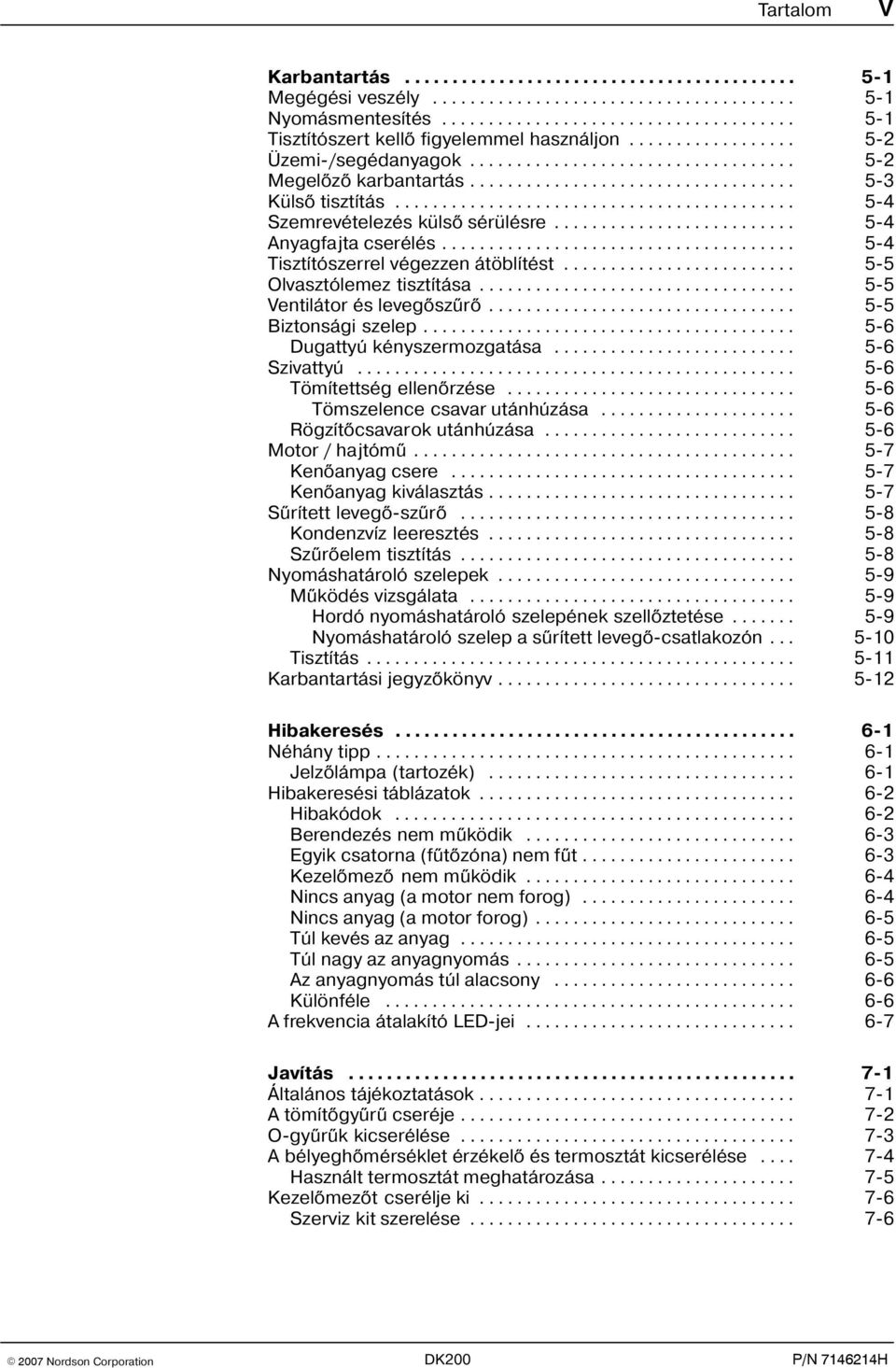

7 Tartalom V Karbantartás Megégési veszély Nyomásmentesítés Tisztítószert kellõ figyelemmel használjon Üzemi /segédanyagok Megelõzõ karbantartás Külsõ tisztítás Szemrevételezés külsõ sérülésre Anyagfajta cserélés Tisztítószerrel végezzen átöblítést Olvasztólemez tisztítása Ventilátor és levegõszûrõ Biztonsági szelep Dugattyú kényszermozgatása Szivattyú Tömítettség ellenõrzése Tömszelence csavar utánhúzása Rögzítõcsavarok utánhúzása Motor / hajtómû Kenõanyag csere Kenõanyag kiválasztás Sûrített levegõ szûrõ Kondenzvíz leeresztés Szûrõelem tisztítás Nyomáshatároló szelepek Mûködés vizsgálata Hordó nyomáshatároló szelepének szellõztetése Nyomáshatároló szelep a sûrített levegõ csatlakozón Tisztítás Karbantartási jegyzõkönyv Hibakeresés Néhány tipp Jelzõlámpa (tartozék) Hibakeresési táblázatok Hibakódok Berendezés nem mûködik Egyik csatorna (fûtõzóna) nem fût Kezelõmezõ nem mûködik Nincs anyag (a motor nem forog) Nincs anyag (a motor forog) Túl kevés az anyag Túl nagy az anyagnyomás Az anyagnyomás túl alacsony Különféle A frekvencia átalakító LED jei Javítás Általános tájékoztatások A tömítõgyûrû cseréje O gyûrûk kicserélése A bélyeghõmérséklet érzékelõ és termosztát kicserélése Használt termosztát meghatározása Kezelõmezõt cserélje ki Szerviz kit szerelése

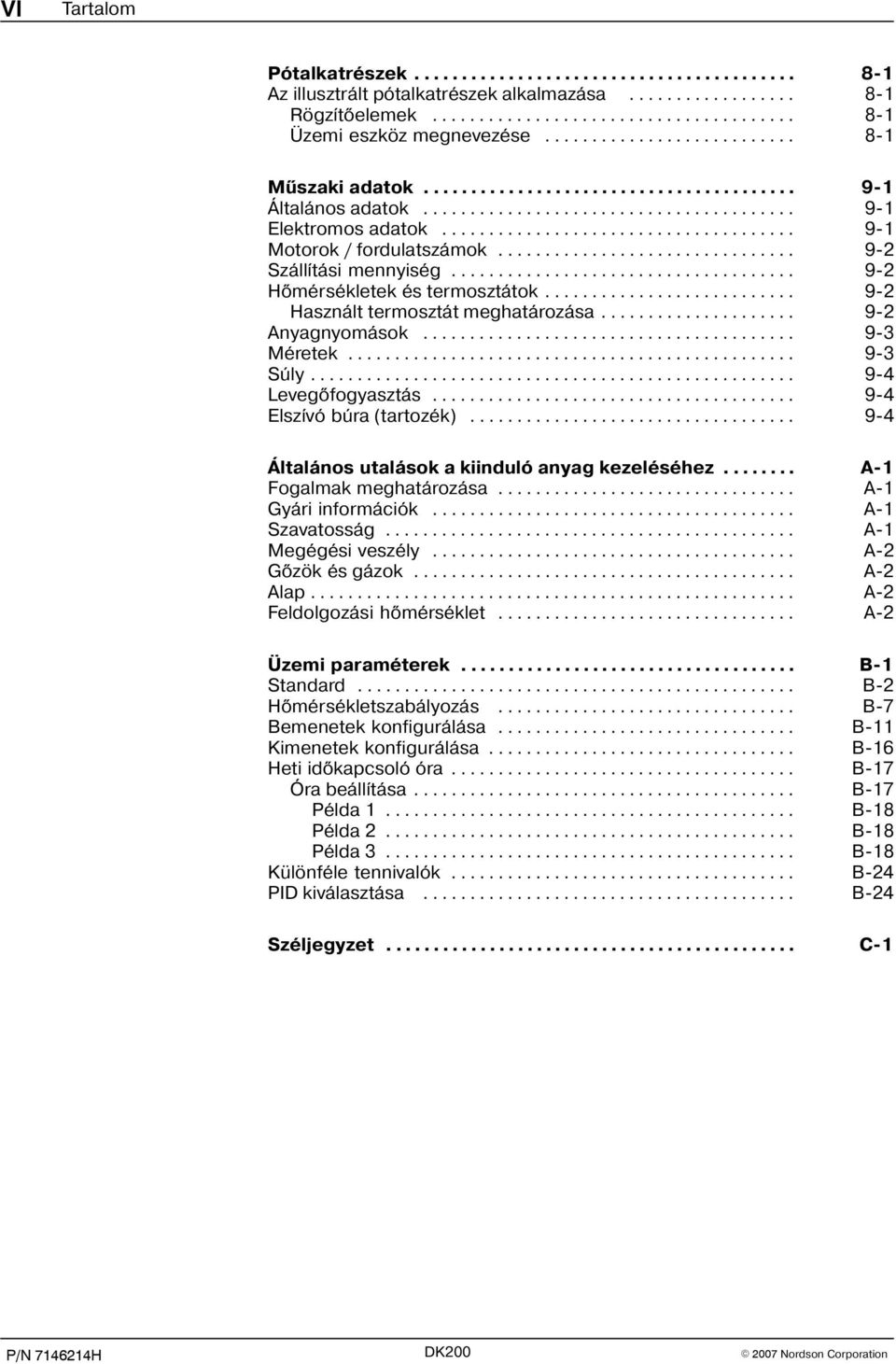

8 VI Tartalom Pótalkatrészek Az illusztrált pótalkatrészek alkalmazása Rögzítõelemek Üzemi eszköz megnevezése Mûszaki adatok Általános adatok Elektromos adatok Motorok / fordulatszámok Szállítási mennyiség Hõmérsékletek és termosztátok Használt termosztát meghatározása Anyagnyomások Méretek Súly Levegõfogyasztás Elszívó búra (tartozék) Általános utalások a kiinduló anyag kezeléséhez A-1 Fogalmak meghatározása A-1 Gyári információk A-1 Szavatosság A-1 Megégési veszély A-2 Gõzök és gázok A-2 Alap A-2 Feldolgozási hõmérséklet A-2 Üzemi paraméterek B-1 Standard B-2 Hõmérsékletszabályozás B-7 Bemenetek konfigurálása B-11 Kimenetek konfigurálása B-16 Heti idõkapcsoló óra B-17 Óra beállítása B-17 Példa B-18 Példa B-18 Példa B-18 Különféle tennivalók B-24 PID kiválasztása B-24 Széljegyzet C-1

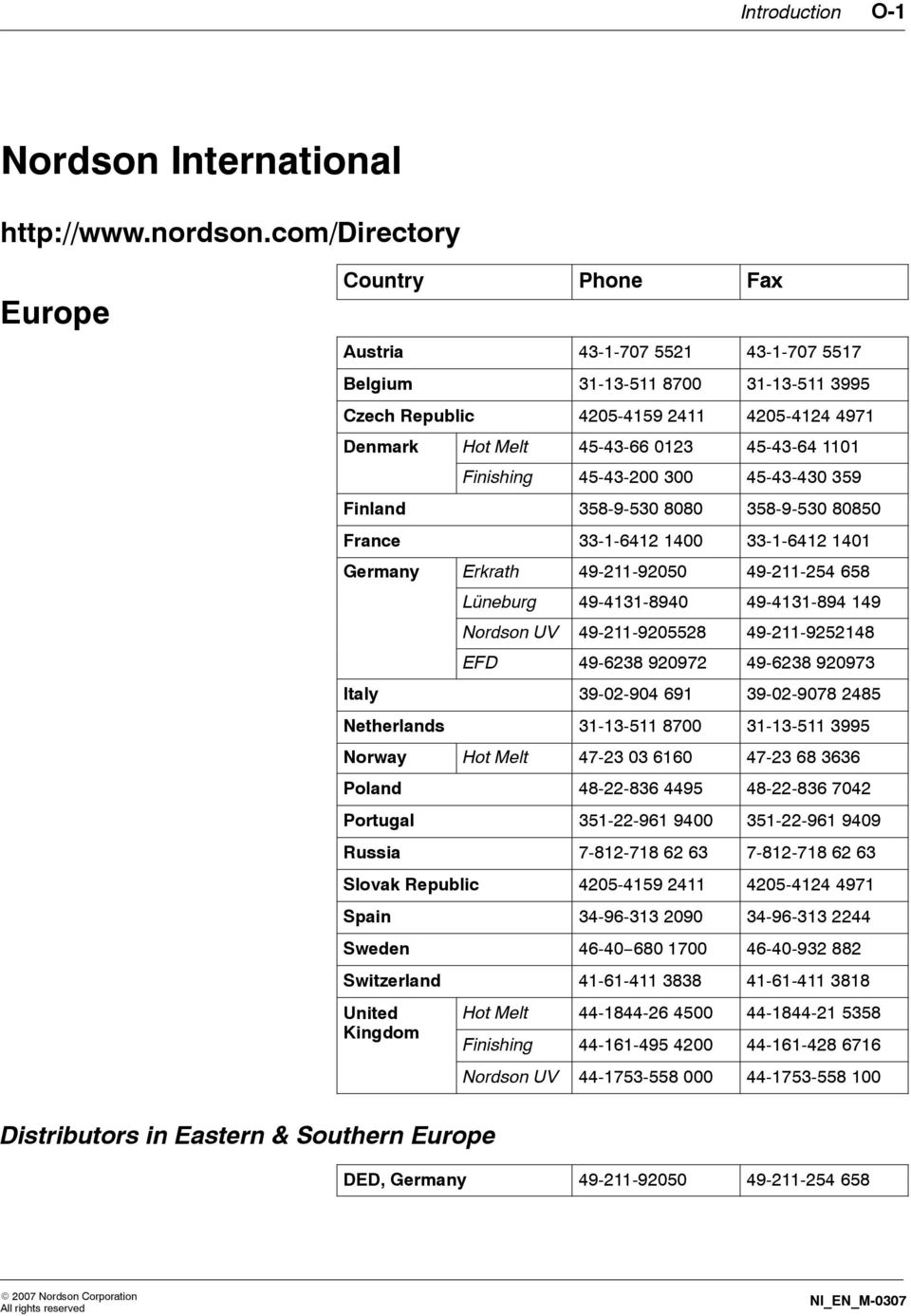

9 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany All rights reserved NI_EN_M-0307

10 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan North America Japan Canada USA Hot Melt Finishing Nordson UV NI_EN_M 0307 All rights reserved

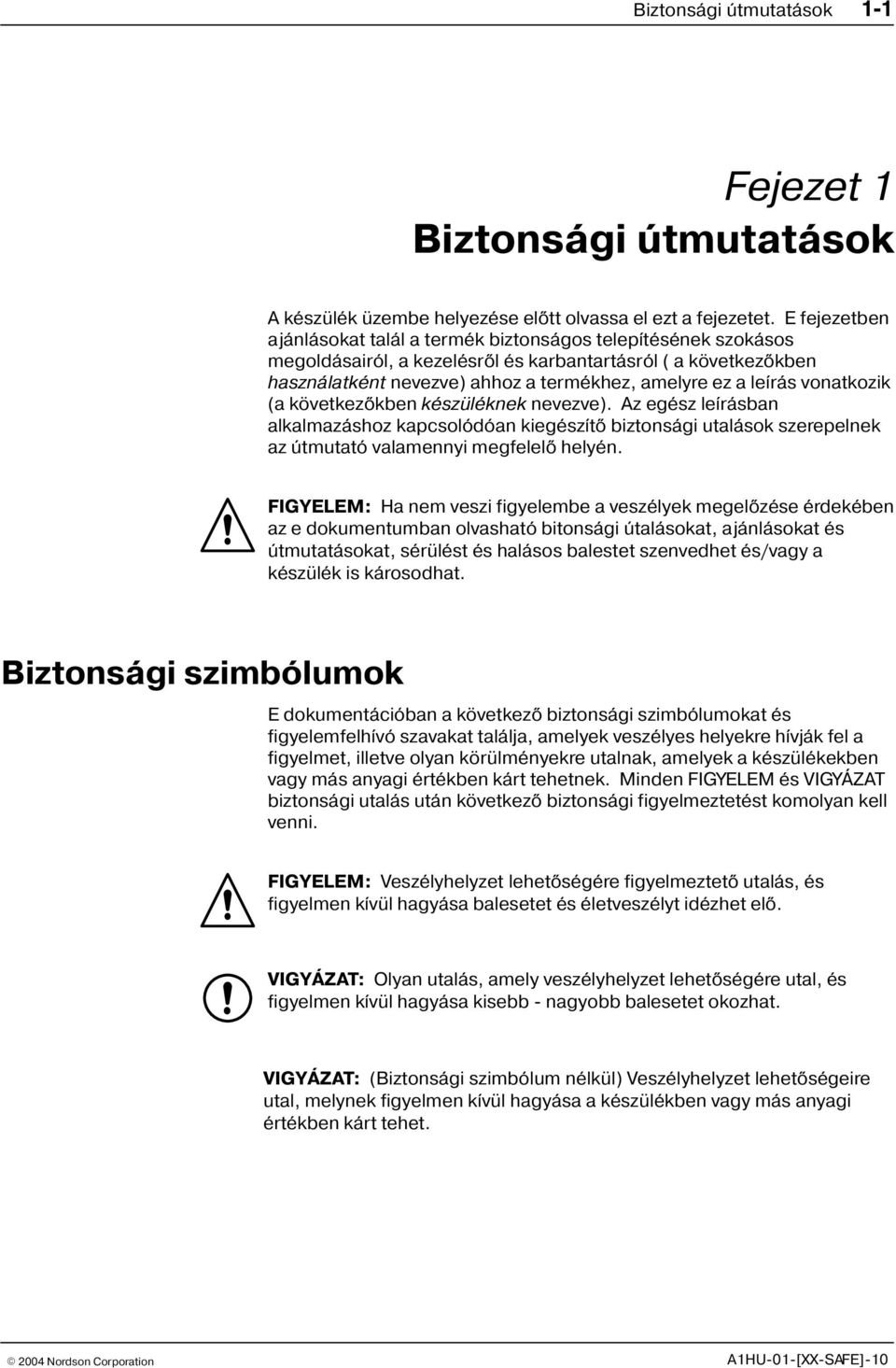

11 Biztonsági útmutatások 1-1 Fejezet 1 Biztonsági útmutatások A készülék üzembe helyezése elõtt olvassa el ezt a fejezetet. E fejezetben ajánlásokat talál a termék biztonságos telepítésének szokásos megoldásairól, a kezelésrõl és karbantartásról ( a következõkben használatként nevezve) ahhoz a termékhez, amelyre ez a leírás vonatkozik (a következõkben készüléknek nevezve). Az egész leírásban alkalmazáshoz kapcsolódóan kiegészítõ biztonsági utalások szerepelnek az útmutató valamennyi megfelelõ helyén. FIGYELEM: Ha nem veszi figyelembe a veszélyek megelõzése érdekében az e dokumentumban olvasható bitonsági útalásokat, ajánlásokat és útmutatásokat, sérülést és halásos balestet szenvedhet és/vagy a készülék is károsodhat. Biztonsági szimbólumok E dokumentációban a következõ biztonsági szimbólumokat és figyelemfelhívó szavakat találja, amelyek veszélyes helyekre hívják fel a figyelmet, illetve olyan körülményekre utalnak, amelyek a készülékekben vagy más anyagi értékben kárt tehetnek. Minden FIGYELEM és VIGYÁZAT biztonsági utalás után következõ biztonsági figyelmeztetést komolyan kell venni. FIGYELEM: Veszélyhelyzet lehetõségére figyelmeztetõ utalás, és figyelmen kívül hagyása balesetet és életveszélyt idézhet elõ. VIGYÁZAT: Olyan utalás, amely veszélyhelyzet lehetõségére utal, és figyelmen kívül hagyása kisebb nagyobb balesetet okozhat. VIGYÁZAT: (Biztonsági szimbólum nélkül) Veszélyhelyzet lehetõségeire utal, melynek figyelmen kívül hagyása a készülékben vagy más anyagi értékben kárt tehet Nordson Corporation A1HU 01 [XX SAFE] 10

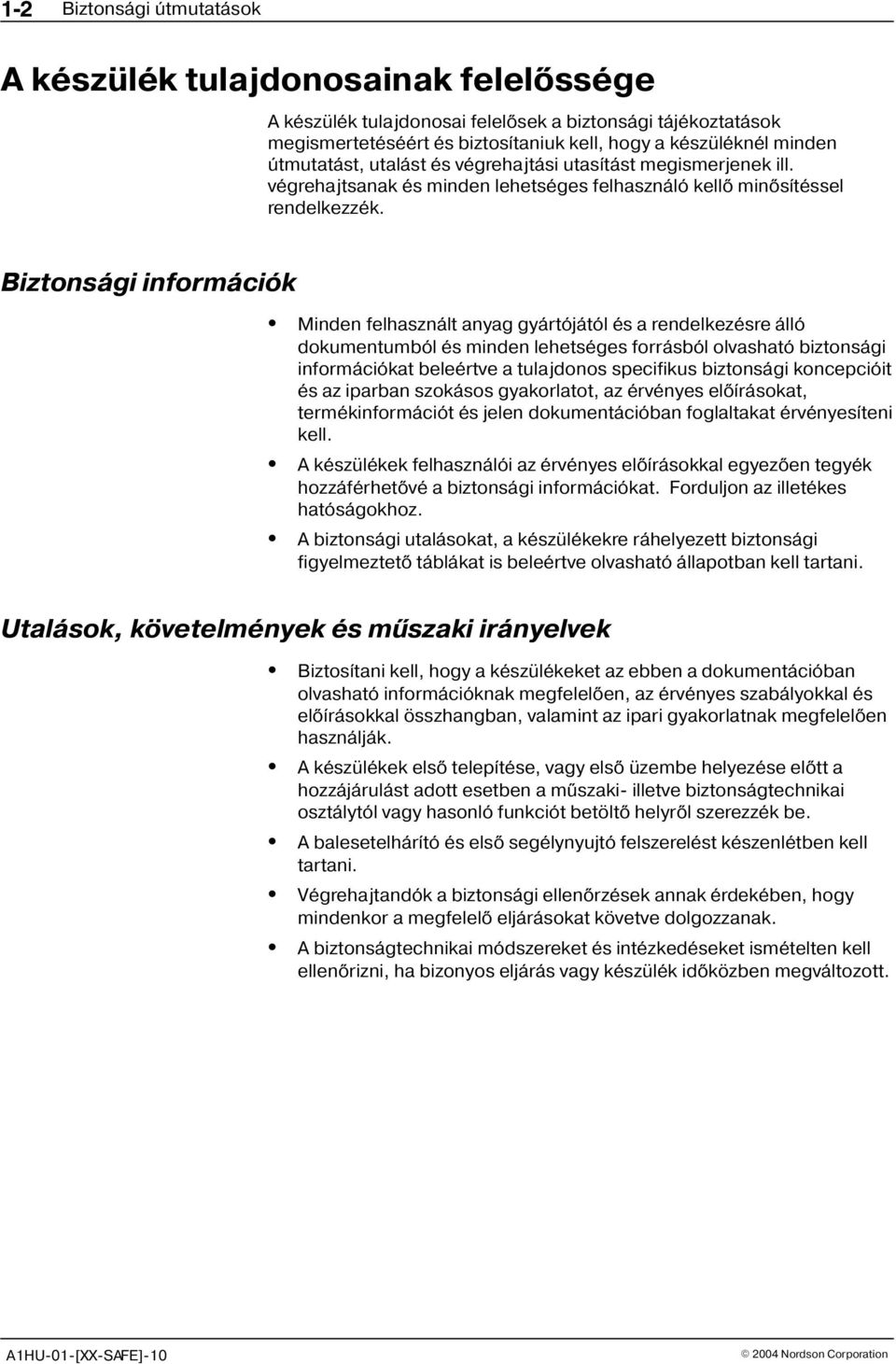

12 1-2 Biztonsági útmutatások A készülék tulajdonosainak felelõssége A készülék tulajdonosai felelõsek a biztonsági tájékoztatások megismertetéséért és biztosítaniuk kell, hogy a készüléknél minden útmutatást, utalást és végrehajtási utasítást megismerjenek ill. végrehajtsanak és minden lehetséges felhasználó kellõ minõsítéssel rendelkezzék. Biztonsági információk Minden felhasznált anyag gyártójától és a rendelkezésre álló dokumentumból és minden lehetséges forrásból olvasható biztonsági információkat beleértve a tulajdonos specifikus biztonsági koncepcióit és az iparban szokásos gyakorlatot, az érvényes elõírásokat, termékinformációt és jelen dokumentációban foglaltakat érvényesíteni kell. A készülékek felhasználói az érvényes elõírásokkal egyezõen tegyék hozzáférhetõvé a biztonsági információkat. Forduljon az illetékes hatóságokhoz. A biztonsági utalásokat, a készülékekre ráhelyezett biztonsági figyelmeztetõ táblákat is beleértve olvasható állapotban kell tartani. Utalások, követelmények és mûszaki irányelvek Biztosítani kell, hogy a készülékeket az ebben a dokumentációban olvasható információknak megfelelõen, az érvényes szabályokkal és elõírásokkal összhangban, valamint az ipari gyakorlatnak megfelelõen használják. A készülékek elsõ telepítése, vagy elsõ üzembe helyezése elõtt a hozzájárulást adott esetben a mûszaki illetve biztonságtechnikai osztálytól vagy hasonló funkciót betöltõ helyrõl szerezzék be. A balesetelhárító és elsõ segélynyujtó felszerelést készenlétben kell tartani. Végrehajtandók a biztonsági ellenõrzések annak érdekében, hogy mindenkor a megfelelõ eljárásokat követve dolgozzanak. A biztonságtechnikai módszereket és intézkedéseket ismételten kell ellenõrizni, ha bizonyos eljárás vagy készülék idõközben megváltozott. A1HU 01 [XX SAFE] Nordson Corporation

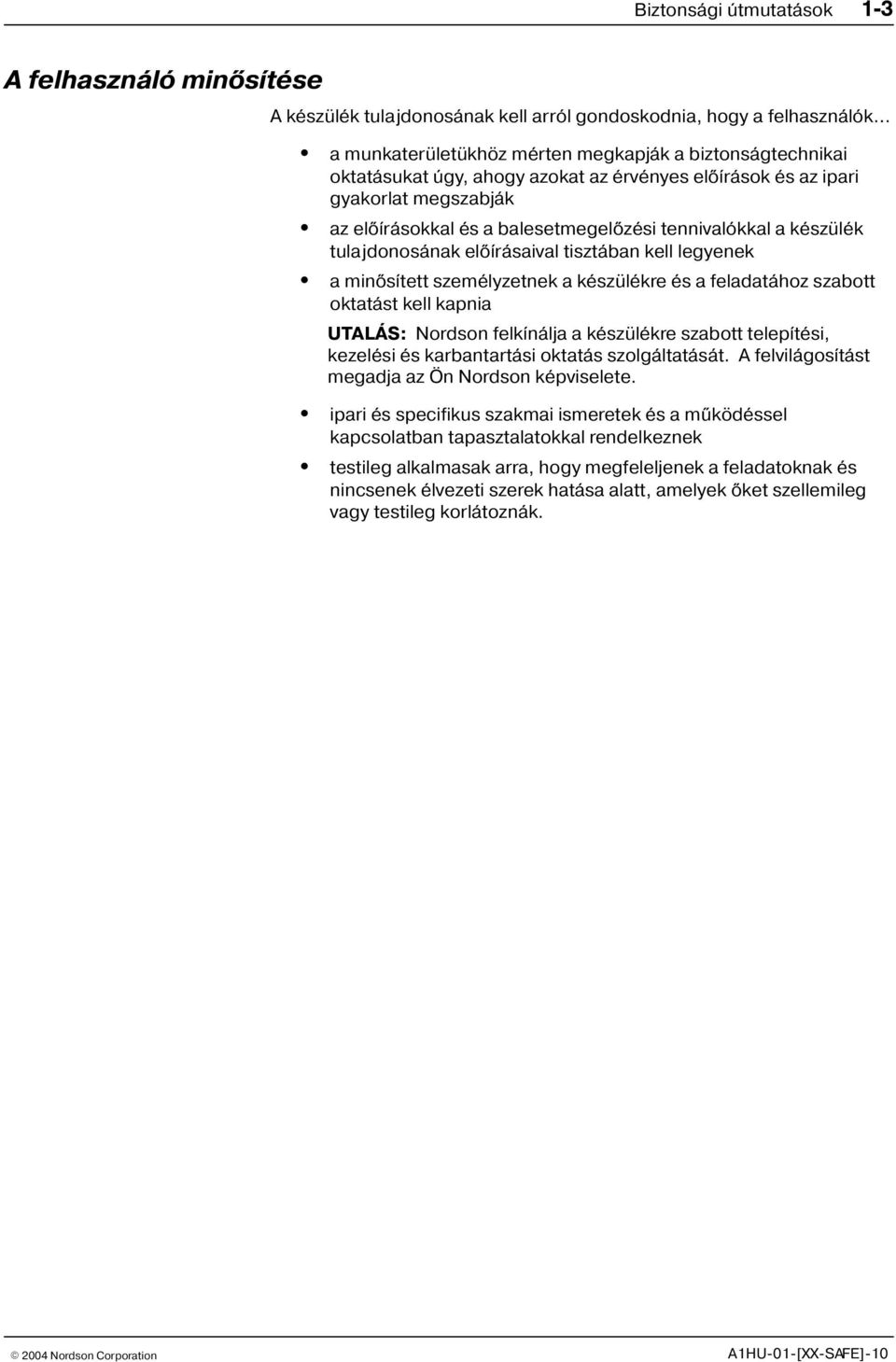

13 Biztonsági útmutatások 1-3 A felhasználó minõsítése A készülék tulajdonosának kell arról gondoskodnia, hogy a felhasználók a munkaterületükhöz mérten megkapják a biztonságtechnikai oktatásukat úgy, ahogy azokat az érvényes elõírások és az ipari gyakorlat megszabják az elõírásokkal és a balesetmegelõzési tennivalókkal a készülék tulajdonosának elõírásaival tisztában kell legyenek a minõsített személyzetnek a készülékre és a feladatához szabott oktatást kell kapnia UTALÁS: Nordson felkínálja a készülékre szabott telepítési, kezelési és karbantartási oktatás szolgáltatását. A felvilágosítást megadja az Ön Nordson képviselete. ipari és specifikus szakmai ismeretek és a mûködéssel kapcsolatban tapasztalatokkal rendelkeznek testileg alkalmasak arra, hogy megfeleljenek a feladatoknak és nincsenek élvezeti szerek hatása alatt, amelyek õket szellemileg vagy testileg korlátoznák Nordson Corporation A1HU 01 [XX SAFE] 10

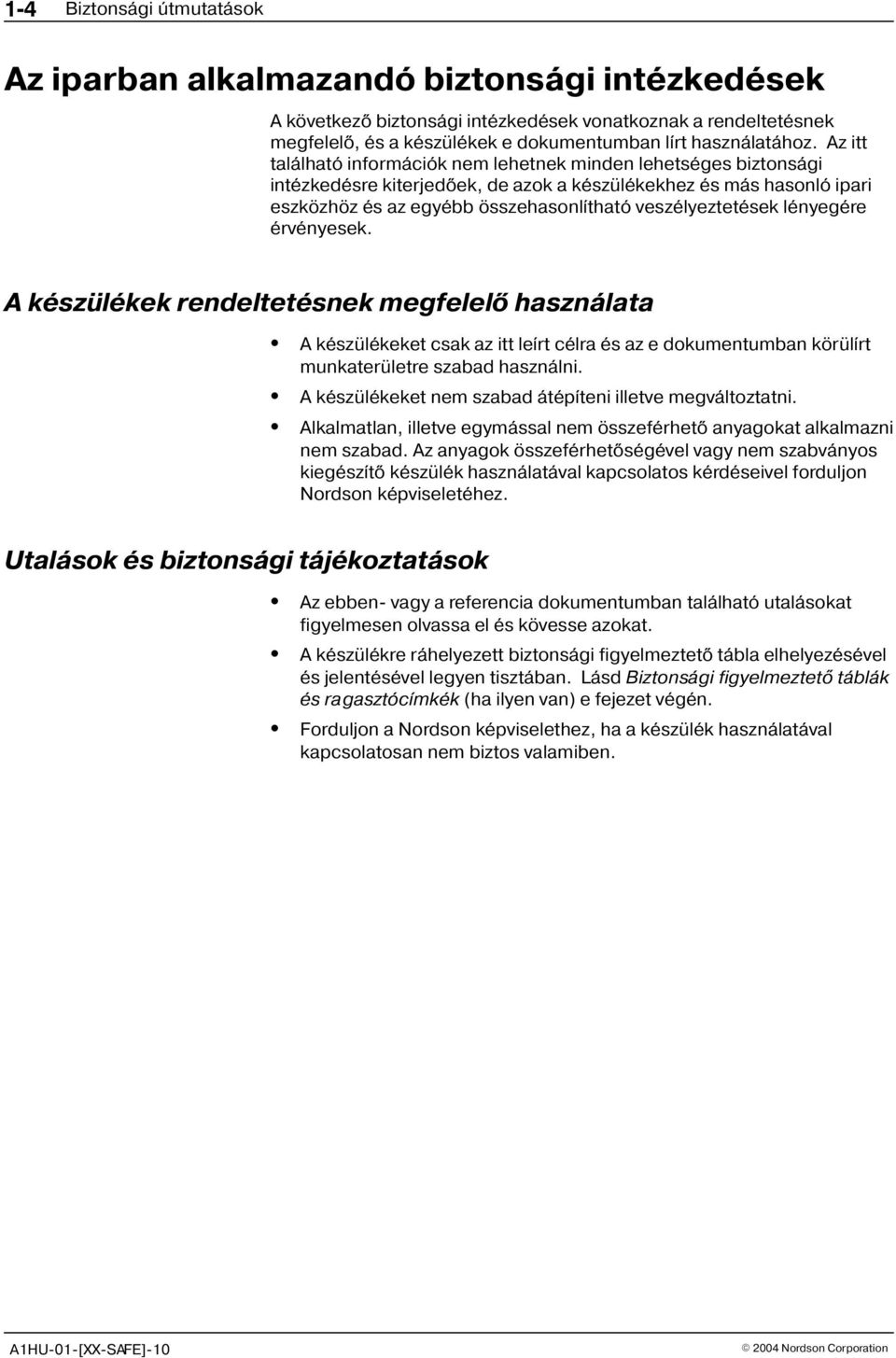

14 1-4 Biztonsági útmutatások Az iparban alkalmazandó biztonsági intézkedések A következõ biztonsági intézkedések vonatkoznak a rendeltetésnek megfelelõ, és a készülékek e dokumentumban lírt használatához. Az itt található információk nem lehetnek minden lehetséges biztonsági intézkedésre kiterjedõek, de azok a készülékekhez és más hasonló ipari eszközhöz és az egyébb összehasonlítható veszélyeztetések lényegére érvényesek. A készülékek rendeltetésnek megfelelõ használata Utalások és biztonsági tájékoztatások A készülékeket csak az itt leírt célra és az e dokumentumban körülírt munkaterületre szabad használni. A készülékeket nem szabad átépíteni illetve megváltoztatni. Alkalmatlan, illetve egymással nem összeférhetõ anyagokat alkalmazni nem szabad. Az anyagok összeférhetõségével vagy nem szabványos kiegészítõ készülék használatával kapcsolatos kérdéseivel forduljon Nordson képviseletéhez. Az ebben vagy a referencia dokumentumban található utalásokat figyelmesen olvassa el és kövesse azokat. A készülékre ráhelyezett biztonsági figyelmeztetõ tábla elhelyezésével és jelentésével legyen tisztában. Lásd Biztonsági figyelmeztetõ táblák és ragasztócímkék (ha ilyen van) e fejezet végén. Forduljon a Nordson képviselethez, ha a készülék használatával kapcsolatosan nem biztos valamiben. A1HU 01 [XX SAFE] Nordson Corporation

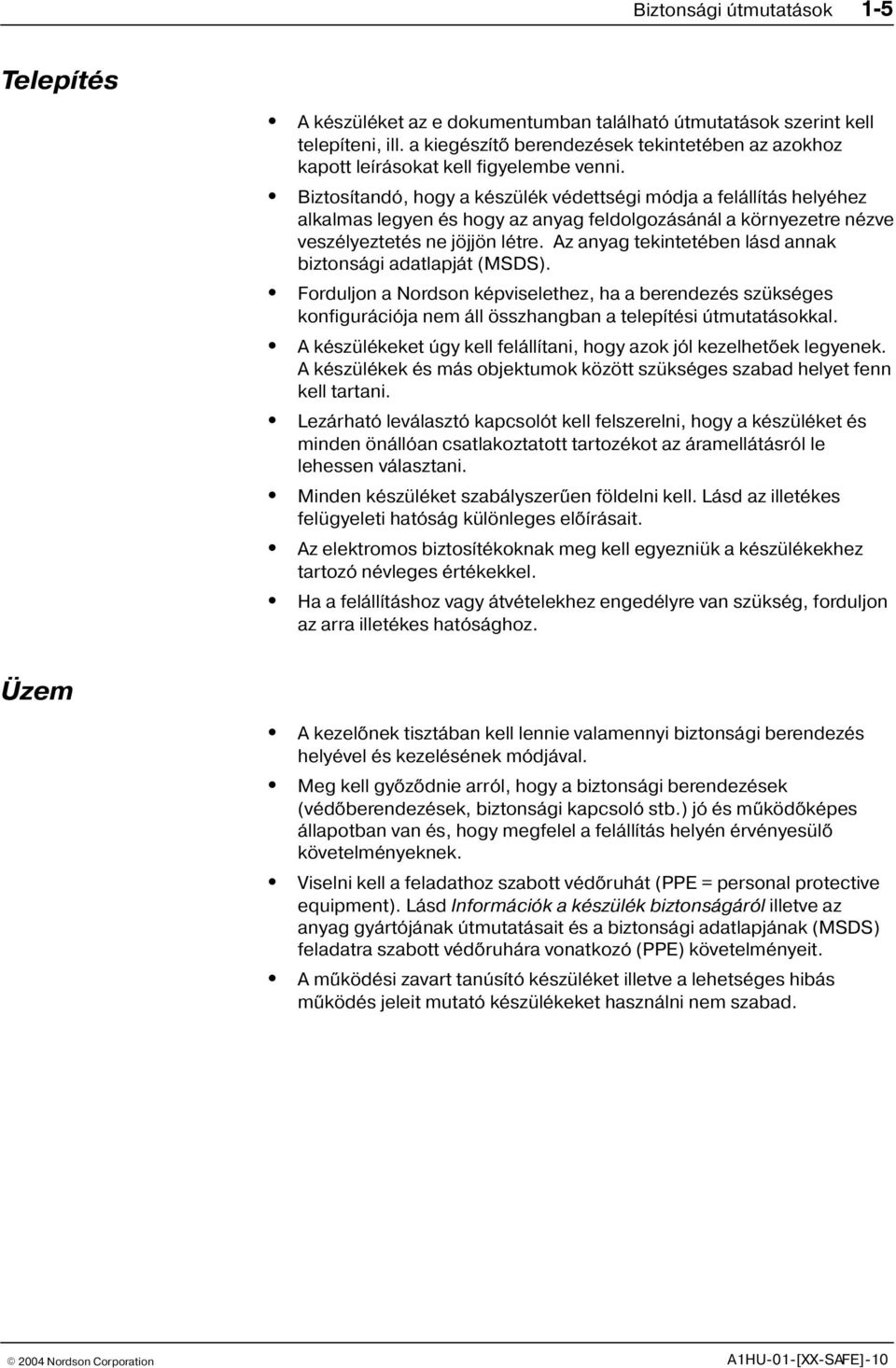

15 Biztonsági útmutatások 1-5 Telepítés A készüléket az e dokumentumban található útmutatások szerint kell telepíteni, ill. a kiegészítõ berendezések tekintetében az azokhoz kapott leírásokat kell figyelembe venni. Biztosítandó, hogy a készülék védettségi módja a felállítás helyéhez alkalmas legyen és hogy az anyag feldolgozásánál a környezetre nézve veszélyeztetés ne jöjjön létre. Az anyag tekintetében lásd annak biztonsági adatlapját (MSDS). Forduljon a Nordson képviselethez, ha a berendezés szükséges konfigurációja nem áll összhangban a telepítési útmutatásokkal. A készülékeket úgy kell felállítani, hogy azok jól kezelhetõek legyenek. A készülékek és más objektumok között szükséges szabad helyet fenn kell tartani. Lezárható leválasztó kapcsolót kell felszerelni, hogy a készüléket és minden önállóan csatlakoztatott tartozékot az áramellátásról le lehessen választani. Minden készüléket szabályszerûen földelni kell. Lásd az illetékes felügyeleti hatóság különleges elõírásait. Az elektromos biztosítékoknak meg kell egyezniük a készülékekhez tartozó névleges értékekkel. Ha a felállításhoz vagy átvételekhez engedélyre van szükség, forduljon az arra illetékes hatósághoz. Üzem A kezelõnek tisztában kell lennie valamennyi biztonsági berendezés helyével és kezelésének módjával. Meg kell gyõzõdnie arról, hogy a biztonsági berendezések (védõberendezések, biztonsági kapcsoló stb.) jó és mûködõképes állapotban van és, hogy megfelel a felállítás helyén érvényesülõ követelményeknek. Viselni kell a feladathoz szabott védõruhát (PPE = personal protective equipment). Lásd Információk a készülék biztonságáról illetve az anyag gyártójának útmutatásait és a biztonsági adatlapjának (MSDS) feladatra szabott védõruhára vonatkozó (PPE) követelményeit. A mûködési zavart tanúsító készüléket illetve a lehetséges hibás mûködés jeleit mutató készülékeket használni nem szabad Nordson Corporation A1HU 01 [XX SAFE] 10

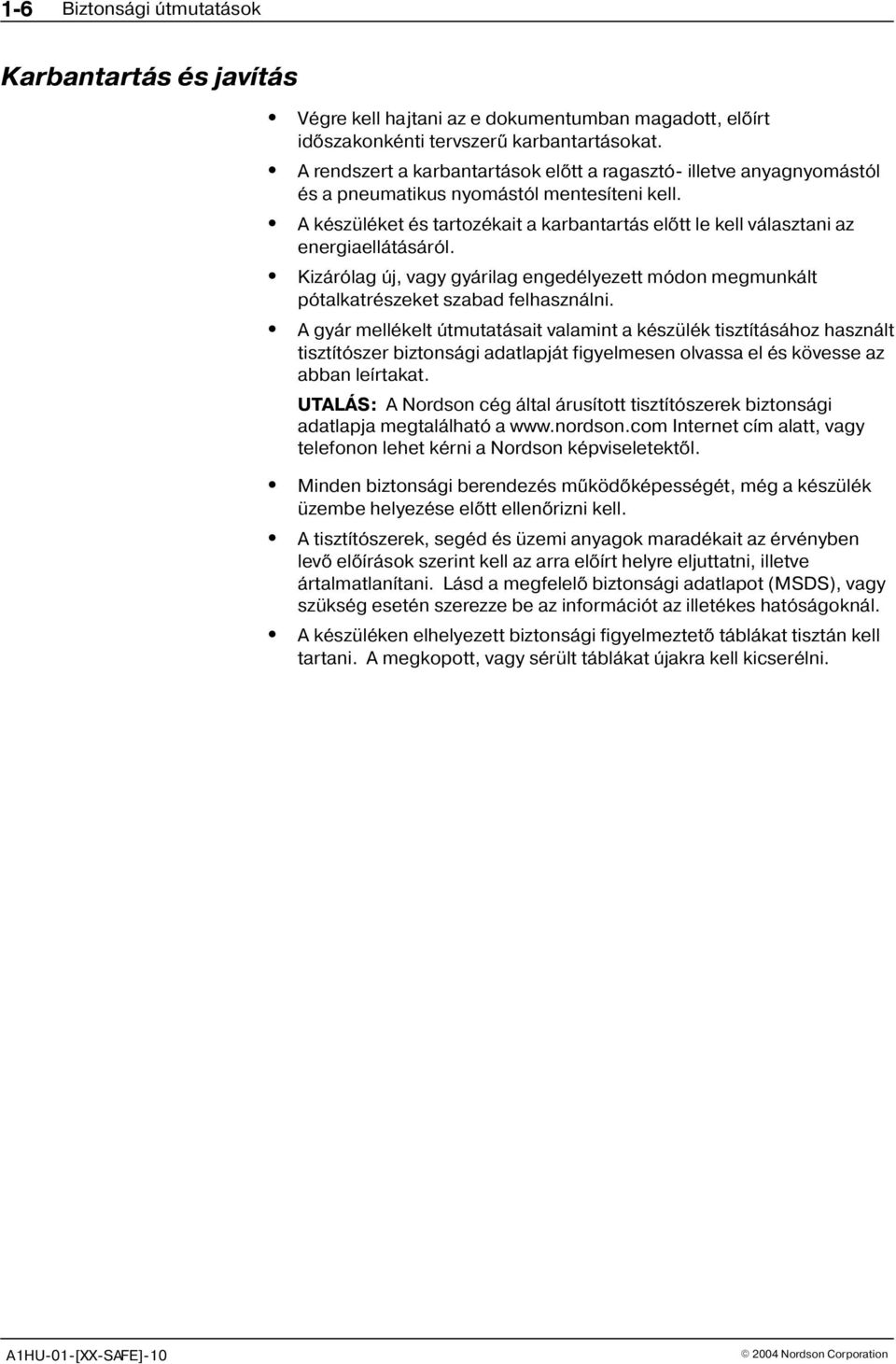

16 1-6 Biztonsági útmutatások Karbantartás és javítás Végre kell hajtani az e dokumentumban magadott, elõírt idõszakonkénti tervszerû karbantartásokat. A rendszert a karbantartások elõtt a ragasztó illetve anyagnyomástól és a pneumatikus nyomástól mentesíteni kell. A készüléket és tartozékait a karbantartás elõtt le kell választani az energiaellátásáról. Kizárólag új, vagy gyárilag engedélyezett módon megmunkált pótalkatrészeket szabad felhasználni. A gyár mellékelt útmutatásait valamint a készülék tisztításához használt tisztítószer biztonsági adatlapját figyelmesen olvassa el és kövesse az abban leírtakat. UTALÁS: A Nordson cég által árusított tisztítószerek biztonsági adatlapja megtalálható a Internet cím alatt, vagy telefonon lehet kérni a Nordson képviseletektõl. Minden biztonsági berendezés mûködõképességét, még a készülék üzembe helyezése elõtt ellenõrizni kell. A tisztítószerek, segéd és üzemi anyagok maradékait az érvényben levõ elõírások szerint kell az arra elõírt helyre eljuttatni, illetve ártalmatlanítani. Lásd a megfelelõ biztonsági adatlapot (MSDS), vagy szükség esetén szerezze be az információt az illetékes hatóságoknál. A készüléken elhelyezett biztonsági figyelmeztetõ táblákat tisztán kell tartani. A megkopott, vagy sérült táblákat újakra kell kicserélni. A1HU 01 [XX SAFE] Nordson Corporation

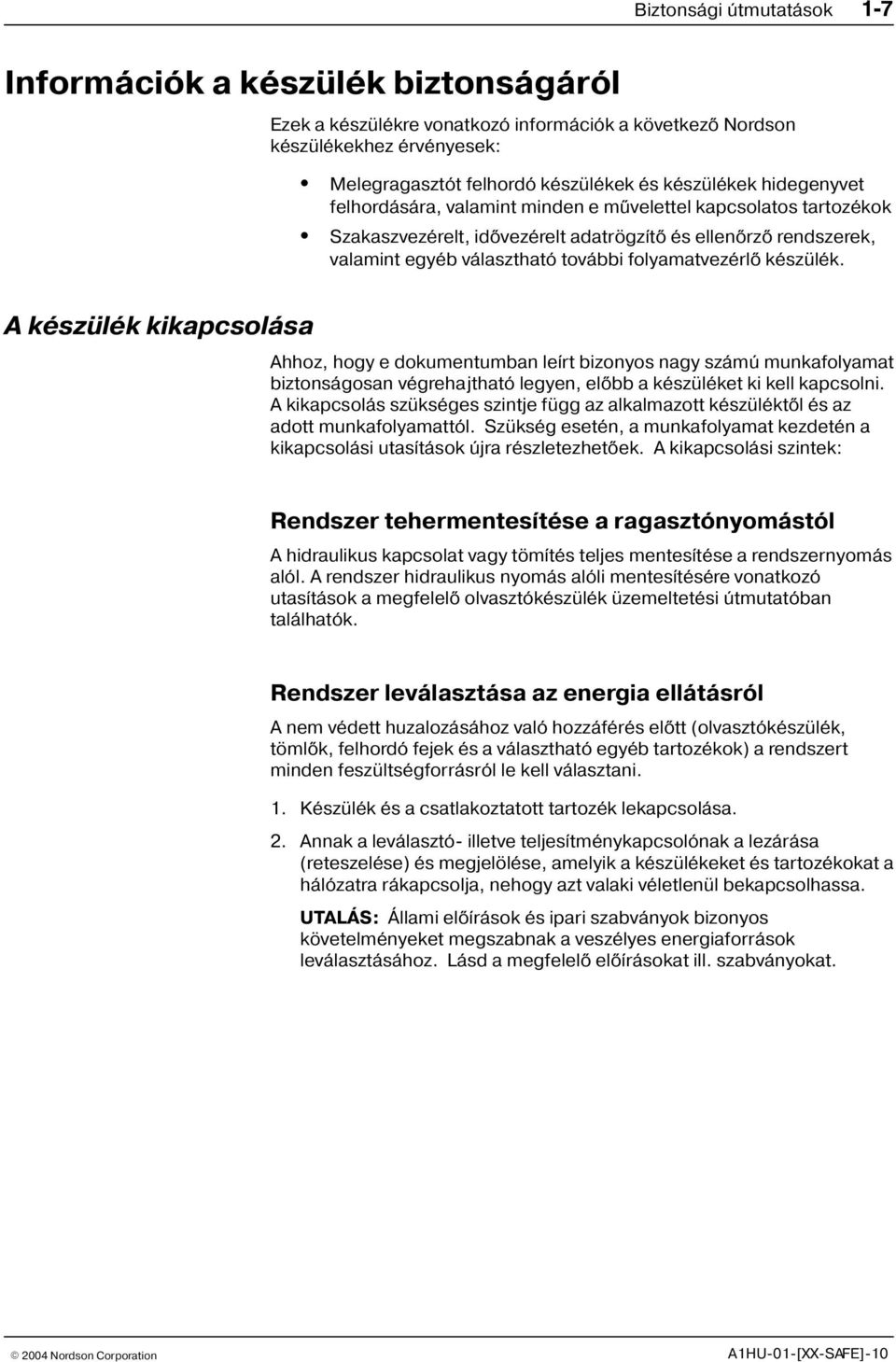

17 Biztonsági útmutatások 1-7 Információk a készülék biztonságáról A készülék kikapcsolása Ezek a készülékre vonatkozó információk a következõ Nordson készülékekhez érvényesek: Melegragasztót felhordó készülékek és készülékek hidegenyvet felhordására, valamint minden e mûvelettel kapcsolatos tartozékok Szakaszvezérelt, idõvezérelt adatrögzítõ és ellenõrzõ rendszerek, valamint egyéb választható további folyamatvezérlõ készülék. Ahhoz, hogy e dokumentumban leírt bizonyos nagy számú munkafolyamat biztonságosan végrehajtható legyen, elõbb a készüléket ki kell kapcsolni. A kikapcsolás szükséges szintje függ az alkalmazott készüléktõl és az adott munkafolyamattól. Szükség esetén, a munkafolyamat kezdetén a kikapcsolási utasítások újra részletezhetõek. A kikapcsolási szintek: Rendszer tehermentesítése a ragasztónyomástól A hidraulikus kapcsolat vagy tömítés teljes mentesítése a rendszernyomás alól. A rendszer hidraulikus nyomás alóli mentesítésére vonatkozó utasítások a megfelelõ olvasztókészülék üzemeltetési útmutatóban találhatók. Rendszer leválasztása az energia ellátásról A nem védett huzalozásához való hozzáférés elõtt (olvasztókészülék, tömlõk, felhordó fejek és a választható egyéb tartozékok) a rendszert minden feszültségforrásról le kell választani. 1. Készülék és a csatlakoztatott tartozék lekapcsolása. 2. Annak a leválasztó illetve teljesítménykapcsolónak a lezárása (reteszelése) és megjelölése, amelyik a készülékeket és tartozékokat a hálózatra rákapcsolja, nehogy azt valaki véletlenül bekapcsolhassa. UTALÁS: Állami elõírások és ipari szabványok bizonyos követelményeket megszabnak a veszélyes energiaforrások leválasztásához. Lásd a megfelelõ elõírásokat ill. szabványokat Nordson Corporation A1HU 01 [XX SAFE] 10

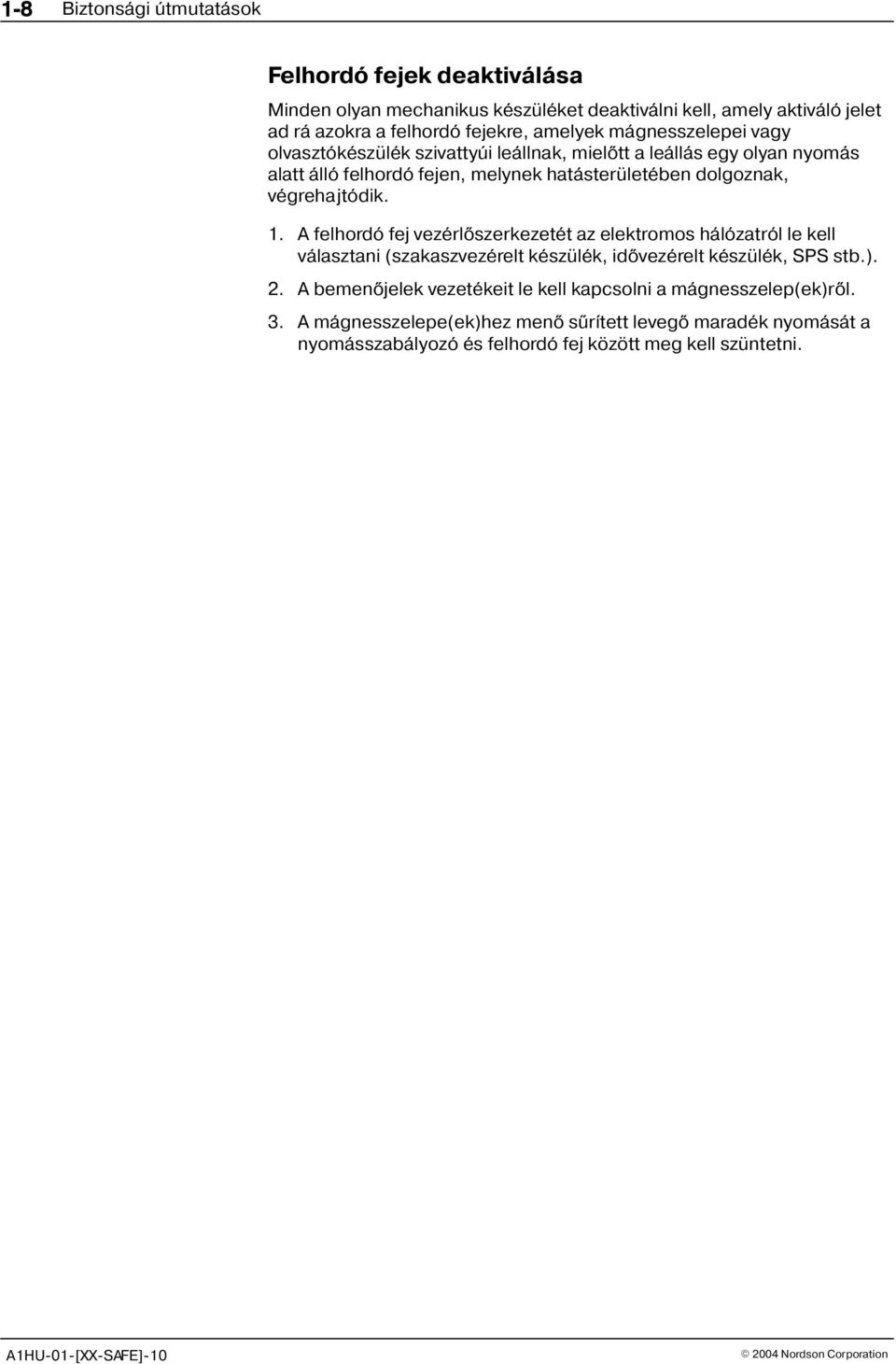

18 1-8 Biztonsági útmutatások Felhordó fejek deaktiválása Minden olyan mechanikus készüléket deaktiválni kell, amely aktiváló jelet ad rá azokra a felhordó fejekre, amelyek mágnesszelepei vagy olvasztókészülék szivattyúi leállnak, mielõtt a leállás egy olyan nyomás alatt álló felhordó fejen, melynek hatásterületében dolgoznak, végrehajtódik. 1. A felhordó fej vezérlõszerkezetét az elektromos hálózatról le kell választani (szakaszvezérelt készülék, idõvezérelt készülék, SPS stb.). 2. A bemenõjelek vezetékeit le kell kapcsolni a mágnesszelep(ek)rõl. 3. A mágnesszelepe(ek)hez menõ sûrített levegõ maradék nyomását a nyomásszabályozó és felhordó fej között meg kell szüntetni. A1HU 01 [XX SAFE] Nordson Corporation

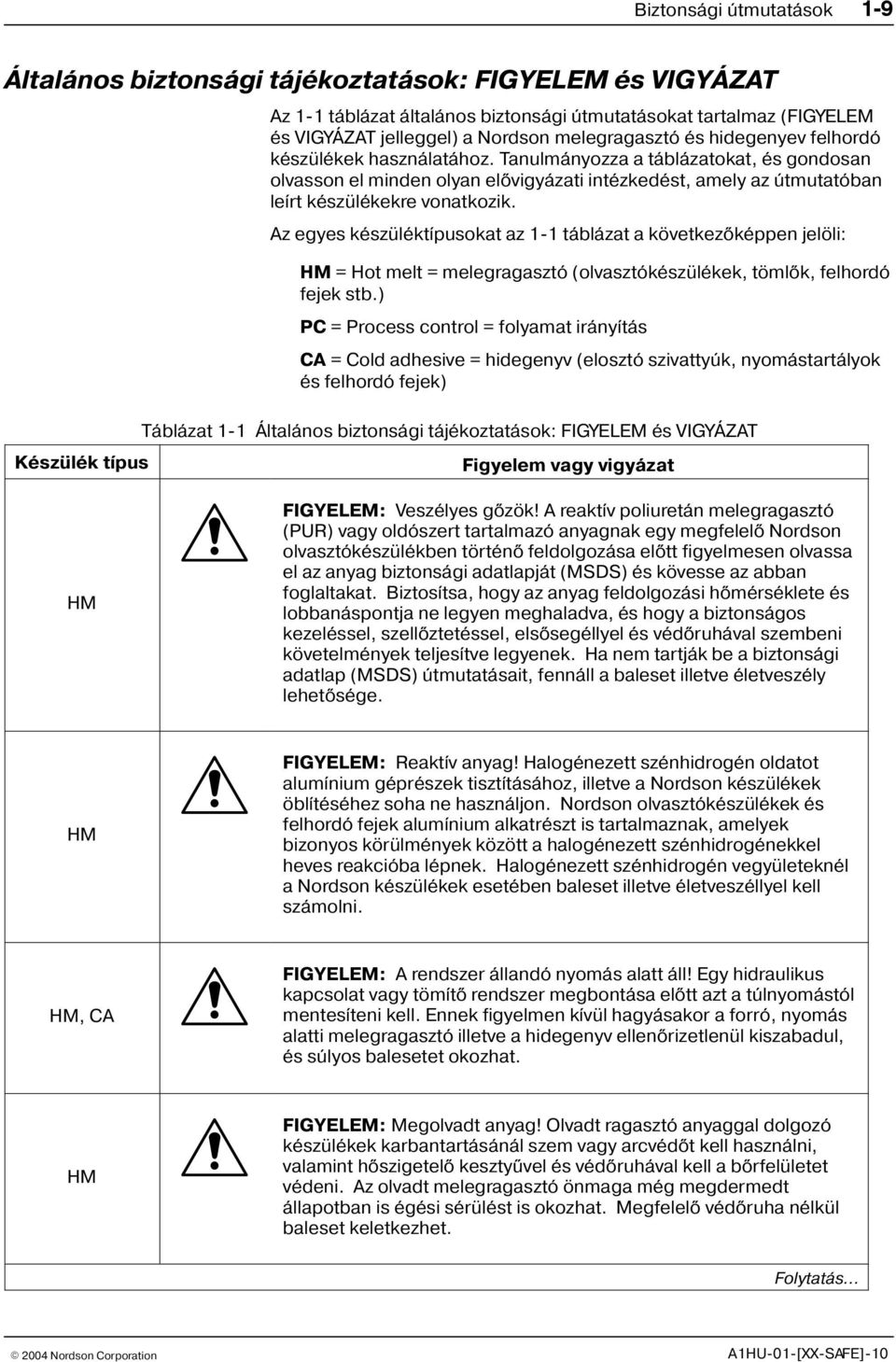

19 Biztonsági útmutatások 1-9 Általános biztonsági tájékoztatások: FIGYELEM és VIGYÁZAT Az 1-1 táblázat általános biztonsági útmutatásokat tartalmaz (FIGYELEM és VIGYÁZAT jelleggel) a Nordson melegragasztó és hidegenyev felhordó készülékek használatához. Tanulmányozza a táblázatokat, és gondosan olvasson el minden olyan elõvigyázati intézkedést, amely az útmutatóban leírt készülékekre vonatkozik. Az egyes készüléktípusokat az 1-1 táblázat a következõképpen jelöli: HM = Hot melt = melegragasztó (olvasztókészülékek, tömlõk, felhordó fejek stb.) PC = Process control = folyamat irányítás CA = Cold adhesive = hidegenyv (elosztó szivattyúk, nyomástartályok és felhordó fejek) Táblázat 1-1 Általános biztonsági tájékoztatások: FIGYELEM és VIGYÁZAT Készülék típus Figyelem vagy vigyázat HM FIGYELEM: Veszélyes gõzök! A reaktív poliuretán melegragasztó (PUR) vagy oldószert tartalmazó anyagnak egy megfelelõ Nordson olvasztókészülékben történõ feldolgozása elõtt figyelmesen olvassa el az anyag biztonsági adatlapját (MSDS) és kövesse az abban foglaltakat. Biztosítsa, hogy az anyag feldolgozási hõmérséklete és lobbanáspontja ne legyen meghaladva, és hogy a biztonságos kezeléssel, szellõztetéssel, elsõsegéllyel és védõruhával szembeni követelmények teljesítve legyenek. Ha nem tartják be a biztonsági adatlap (MSDS) útmutatásait, fennáll a baleset illetve életveszély lehetõsége. HM FIGYELEM: Reaktív anyag! Halogénezett szénhidrogén oldatot alumínium géprészek tisztításához, illetve a Nordson készülékek öblítéséhez soha ne használjon. Nordson olvasztókészülékek és felhordó fejek alumínium alkatrészt is tartalmaznak, amelyek bizonyos körülmények között a halogénezett szénhidrogénekkel heves reakcióba lépnek. Halogénezett szénhidrogén vegyületeknél a Nordson készülékek esetében baleset illetve életveszéllyel kell számolni. HM, CA FIGYELEM: A rendszer állandó nyomás alatt áll! Egy hidraulikus kapcsolat vagy tömítõ rendszer megbontása elõtt azt a túlnyomástól mentesíteni kell. Ennek figyelmen kívül hagyásakor a forró, nyomás alatti melegragasztó illetve a hidegenyv ellenõrizetlenül kiszabadul, és súlyos balesetet okozhat. HM FIGYELEM: Megolvadt anyag! Olvadt ragasztó anyaggal dolgozó készülékek karbantartásánál szem vagy arcvédõt kell használni, valamint hõszigetelõ kesztyûvel és védõruhával kell a bõrfelületet védeni. Az olvadt melegragasztó önmaga még megdermedt állapotban is égési sérülést is okozhat. Megfelelõ védõruha nélkül baleset keletkezhet. Folytatás Nordson Corporation A1HU 01 [XX SAFE] 10

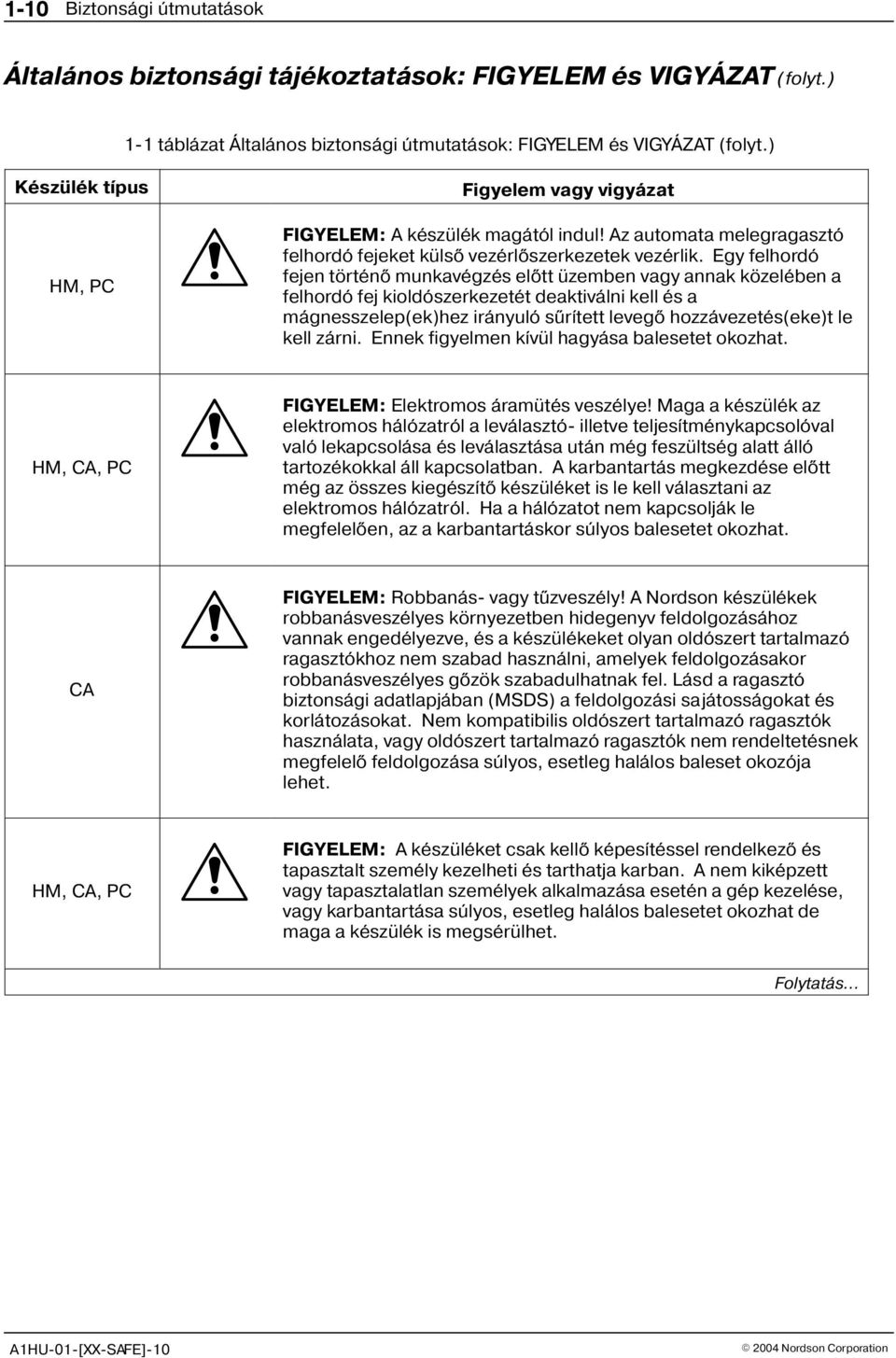

20 1-10 Biztonsági útmutatások Általános biztonsági tájékoztatások: FIGYELEM és VIGYÁZAT (folyt.) 1-1 táblázat Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT (folyt.) Készülék típus HM, PC Figyelem vagy vigyázat FIGYELEM: A készülék magától indul! Az automata melegragasztó felhordó fejeket külsõ vezérlõszerkezetek vezérlik. Egy felhordó fejen történõ munkavégzés elõtt üzemben vagy annak közelében a felhordó fej kioldószerkezetét deaktiválni kell és a mágnesszelep(ek)hez irányuló sûrített levegõ hozzávezetés(eke)t le kell zárni. Ennek figyelmen kívül hagyása balesetet okozhat. HM, CA, PC FIGYELEM: Elektromos áramütés veszélye! Maga a készülék az elektromos hálózatról a leválasztó illetve teljesítménykapcsolóval való lekapcsolása és leválasztása után még feszültség alatt álló tartozékokkal áll kapcsolatban. A karbantartás megkezdése elõtt még az összes kiegészítõ készüléket is le kell választani az elektromos hálózatról. Ha a hálózatot nem kapcsolják le megfelelõen, az a karbantartáskor súlyos balesetet okozhat. CA FIGYELEM: Robbanás- vagy tûzveszély! A Nordson készülékek robbanásveszélyes környezetben hidegenyv feldolgozásához vannak engedélyezve, és a készülékeket olyan oldószert tartalmazó ragasztókhoz nem szabad használni, amelyek feldolgozásakor robbanásveszélyes gõzök szabadulhatnak fel. Lásd a ragasztó biztonsági adatlapjában (MSDS) a feldolgozási sajátosságokat és korlátozásokat. Nem kompatibilis oldószert tartalmazó ragasztók használata, vagy oldószert tartalmazó ragasztók nem rendeltetésnek megfelelõ feldolgozása súlyos, esetleg halálos baleset okozója lehet. HM, CA, PC FIGYELEM: A készüléket csak kellõ képesítéssel rendelkezõ és tapasztalt személy kezelheti és tarthatja karban. A nem kiképzett vagy tapasztalatlan személyek alkalmazása esetén a gép kezelése, vagy karbantartása súlyos, esetleg halálos balesetet okozhat de maga a készülék is megsérülhet. Folytatás... A1HU 01 [XX SAFE] Nordson Corporation

21 Biztonsági útmutatások 1-11 Készülék típus HM Figyelem vagy vigyázat VIGYÁZAT: Forró felületek! A felhordó fejek, tömlõk és az olvasztókészülék némelyik alkatrészének felülete forró és megérintése kerülendõ. Ha nem kerülhetõ el megérintésük, az ilyen alkatrészekkel végzett munkánál hõszigetelõ kesztyût és -ruhát kell viselni. A forró felületek érintési tilalmának figyelmen kívül hagyása balesetet okozhat. HM VIGYÁZAT: Némely Nordson olvasztókészülék különlegesen reaktív tulajdonságú poliuretán melegragasztó (PUR) feldolgozásához van kialakítva. Ha megkísérlik a PUR anyagnak olyan készüléken való feldolgozását, amelyik nem kimondottan erre az anyagra készült, attól a készülék megsérülhet és a melegragasztó idõ elõtti reakciója állhat elõ. Forduljon a Nordson képviselethez, ha a készülékének PUR anyaghoz való alkalmasságában bizonytalan. HM, CA VIGYÁZAT: A tisztító vagy öblítõszerek készülékben történõ használata elõtt feltétlenül olvassa el a gyári útmutatásokat, valamint az adott szerhez csatolt biztonsági adatlapot (MSDS), és kövesse az abban található feltételeket. Némelyik tisztítószer elõre nem láthatóan reagálhat, ha melegragasztóval, vagy hidegenyvvel érintkezik, és a készülék ilyenkor károsodhat. HM VIGYÁZAT: A Nordson olvasztókészülékeket gyárilag olyan R típusú tisztítószerrel tesztelik, amilyet a poliészter lágyítószere tartalmaz. Bizonyos melegragasztók az R-típusú tisztítószerrel reakcióba lépnek és szilárd gumit képeznek, amitõl a készülék eldugul. Használata elõtt meg kell gyõzõdni arról, hogy a melegragasztó anyag az R-típusú tisztítószerrel szemben hogyan viselkedik Nordson Corporation A1HU 01 [XX SAFE] 10

22 1-12 Biztonsági útmutatások Egyéb biztonsági intézkedések Nyilt lánggal a melegragasztó rendszer alkotórészeit melegíteni nem szabad. A nagynyomású tömlõket az esetleges túlzott kopásra, sérülésre és esetleges szivárgásra naponként kell ellenõrizni. A szerelõpisztolyt saját magára, vagy más személyre ne irányítsa. A szerelõpisztolyt mindig az arra szolgáló tartóra függessze fel. Elsõsegély Ha olvadt melegragasztó került a bõrre: 1. Az olvadt melegragasztót SEMMI ESETRE ne próbálja meg a bõrérõl eltávolítani. 2. A ragasztóval érintkezett bõrfelületet mindaddig merítse hideg vízbe, míg az le nem hûlt. 3. A megmerevedett melegragasztót SEMMI ESETRE ne próbálja meg a bõrérõl eltávolítani. 4. Súlyos égési sérülés esetén sokkhatás elleni kezelést kell alkalmazni. 5. Azonnal orvoshoz kell fordulni. A sérült bõrt kezelõ személynek be kell mutatni a melegragasztó anyag biztonsági adatlapját (MSDS). A1HU 01 [XX SAFE] Nordson Corporation

23 Bevezetés 2-1 Rendeltetésszerû használat Fejezet 2 Bevezetés A hordós olvasztóberendezéseket, amelyek a DuraDrum gyártási sorozatba tartoznak, és amelyeket a továbbiakban Berendezésnek hívunk, csak lkalmas anyagok felolvasztására és szállítására szabad használni. Ha kétségei vannak, célszerû beszerezni a Nordson hozzájárulását. VIGYÁZAT: Csak ép és hozzáillõ hordókat (lásd az 9-3. oldalt: Méretek) szabad használni. VIGYÁZAT: PUR anyagot csak elszívó búrás kivitelekben szabad feldolfozni (a búra tartozék)! Minden másféle használat rendeltetéssel ellentétesnek minõsül és Nordson ilyenkor a személyi sérülés és/vagy anyagi károk esetére nem vállal szavatosságot. A rendeltetésnek megfelelõ használathoz a Nordson biztonsági utasítások betartása is hozzátartozik. Nordson cég tanácsolja, hogy a felhasználásra szánt anyagról pontosan tájékozódjanak. A nem rendeltetésnek megfelelõ használat példák A berendezéset az alábbi feltételek mellett nem szabad használni: Ha nincs kifogástalan állapotban Nyitott kapcsolószekrény ajtóval Robbanásveszélyes környezetben Alkalmatlan üzemi /segédanyagok használatakor Leplombálatlan biztonsági szelepekkel és nyomáshatároló szelepekkel A Mûszaki adatok fejezetben megszabott értékek meg nem tartása esetén. A berendezésekkel a következõ anyagokat nem szabad feldolgozni: Robbanás és tûzveszélyes anyagot Eeróziót és korróziót okozó anyagot Élelmiszert.

24 2-2 Bevezetés Használati terület A berendezéset ipari használatra szántuk. Ipari környezetben, valamint kis üzemekben figyelembe kell venni, hogy a berendezés zavarhat más készülékeket, például rádiókat. Maradék veszélylehetõségek A szerkezeti kialakítás messzemenõen elejét veszi a személyi sérülések lehetõségének. Ennek ellenére mégis maradnak elkerülhetetlen veszélylehetõségek. A személyzetnek figyelembe kell venni a következõket: A forró anyag égési balesetet okozhat Égési sérülés veszélye a berendezés forró részein Megégési veszély olyan karbantartási és javítási munka alkalmával, amikor a berendezéset fel kell fûteni Megégési veszély a felfûtött tömlõk fel és lecsavarozásakor Az anyag gõze egészségre káros lehet. Belélegzése kerülendõ Testrészek beszorulási veszélye a bélyeg és hordó vagy hordóköpeny / ütközõív között. A biztonsági szelepet a kikeményedett, ill. bekokszosodott anyag hatástalaníthatja. Fogalmi meghatározás(ok) A Biztonsági szelepet a Nordson szakirodalom Kerülõ és Kerülõ szelep névvel is illeti. Az üzemeltetési útmutatóhoz Az üzemeltetési útmutató csak az üzemeltetési kézikönyv (kék mappa) összes többi anyagával együtt érvényes A berendezések különleges kiviteleinél az üzemeltetési útmutatót az üzemeltetõi elõírások és/vagy mellékletek illetve a fölérendelt rendszer leírása egészíti ki Az ábrák pozíciószámai nem egyeznek meg a mûszaki rajzokon és pótalkatrész listákban szereplõ pozíciószámokkal. A részleteket lásd a Parts List (Pótalkatrészek) elnevezésû külön anyagban.

25 Bevezetés 2-3 Típustábla DuraDrum Serial No: 5 Year Nordson Engineering GmbH Lilienthalstr. 6 D Lüneburg Germany Ábra Berendezés elnevezése 2 Rendelési szám 3 4 Elektromos csatlakozás, üzemi feszültség, frekvencia és névleges feszültség, berendezés biztosíték 5 Sorozatszám

26 2-4 Bevezetés Leírás Ábra 2-2 Kezelési oldal 1 Kapcsolószekrény 2 Hordószellõztetés (csõ és tömlõ) 3 Nyomásszabályozó Pneumatikus henger 4 Hordóköpeny 5 Biztonsági szelep 6 Szivattyú / Illesztõ lemez 7 Hordó légtelenítés 8 Hordószellõztetés (rúd) 9 Tömlõcsatlakozás 10 Pneumatikus henger 11 Motor 12 Tömlõtartó

27 Bevezetés Ábra 2-3 Hátoldal 1 Kábelcsavarzat Hálózati csatlakozás 2 Sûrített levegõ csatlakozó 3 Kiegészítõ tömlõcsatlakozó csonkok 4 Nyomásszabályozó Hordó szellõztetés 5 Tömlõcsatlakozó aljzatok (XS10, XS11) 6 Csatlakozóaljzatok Szerelõpisztoly (XS18, XS19) 7 Csatlakozóív

28 2-6 Bevezetés Kapcsolószekrény Ábra Kétkaros kapcsolás nyomógomb 3 Bélyeg fel / le választókapcsoló 4 Fõkapcsoló 5 Levegõszûrõ / ventilátor szûrõvel 6 Ajtózár 7 Kezelõmezõ Kétkaros kapcsolás kapcsológombja és Bélyeg fel / le választókapcsoló A bélyeg felemelésére és leengedésére szolgál. FIGYELEM: A kétkaros kapcsolást csak két kézzel szabad mûködtetni!

29 Bevezetés 2-7 Fõkapcsoló A fõkapcsoló a berendezésének be /kikapcsolását szolgálja. 0/OFF állás = a berendezés ki van kapcsolva. I/ON állás = a berendezés be van kapcsolva. A fõkapcsoló jogosulatlan személyek beavatkozása ellen ráfüggesztett lakattal biztosítható. Ventilátor szûrõvel A ventilátor csökkenti a kapcsolószekrényben uralkodó hõmérsékletet. A szûrõket rendszeresen karban kell tartani. Lásd az 5-5. oldalt: Ventilátor és levegõszûrõ. Ajtózár Beépítéshez, karbantartáshoz és javításhoz nyitni lehet a kapcsolószekrényt. Az átadott kulcsot úgy õrizze, hogy csak szakképzett és arra felhatalmazott egyének férhessenek hozzá. Nyitott kapcsolószekrénnyel nem szabad mûködtetni a berendezéset. Kezelõmezõ Ábra 2-5 Kezelõmezõ 1 LED hibajelzõ 2 LED üzemkész 3 Elemgombok / LED ek 4 Billentyûzet 5 Soros csatoló 6 Jobb kijelzõ és Scroll gombok 7 LED Hordó üres 8 Bal kijelzõ és Scroll gomb 9 Mûveleti gombok 10 LED karbantartás

30 2-8 Bevezetés Bélyeg A teljes bélyeg fûtõbélyegbõl, olvasztólemezbõl és tömtõgyûrûkbõl áll. ÚTMUTATÁS: A kartonhordókhoz készült kivitelekben csak az alsó tömítõgyûrû van rajta a bélyegen Ábra Fûtõbélyeg 2 Tömítõgyûrûk 3 Olvasztólemez Olvasztólemezek Attól függõen, hogy milyen célra fogják használni a hordós olvasztóberendezést, az egyébként tapadásgátló bevonattal ellátott olvasztólemezek közül az egyik lesz használatban. Ábra 2-7 Sima olvasztólemez Finom lemezkés olvasztólemez Axiális olvasztólemez

31 Bevezetés 2-9 Elszívó búra (tartozék) Ha a berendezéssel poliuretán melegragasztót (PUR) fognak feldolgozni, anyaggõzök keletkeznek, amelyeket lehetõleg közvetlenül a hordón kell elszívni. Ehhez elszívó búrát szerelünk a hordós olvasztóberendezésre. Az elszívó búrát az üzemeltetõ meglévõ elszívó berendezésére kell csatlakoztatni (lásd meg az 3-3. oldalt: Anyaggõzök elszívása és az 9-4. oldalt: Elszívó búra (tartozék). Jelzõlámpa (tartozék) A jelzõlámpa jelzi ki a berendezés üzemállapotait. Fehér Zöld Sárga Piros Bekapcsolva Üzemkész Hordó üres Gyûjtõzavar Lásd meg az 3-30 oldalt: Jelzõlámpa és az 6-1 oldalt: Jelzõlámpa. Magas hordóköpeny kartonhordókhoz (tartozék) VIGYÁZAT: Ebben a kivitelben ne használjon fémhordókat! A hordóköpenyt csak kartonhordókhoz terveztük! ÚTMUTATÁS: A kartonhordókhoz készült kivitelekben csak az alsó tömítõgyûrû van rajta a bélyegen.

32 2-10 Bevezetés Mûködésmód Bélyeg felemelése és leengedése A pneumtika hengerek emelik fel és engedik le a bélyeget. Biztonségi okokból a bélyeg leengedéséhez kétkaros kapcsolást kell használni, amelyet addig kell mûködtetni, amíg a bélyeg a hordóban van. A pneumatika henerekben uralkodó levegõnyomást nyomáshatároló szelep határolja 7,5 bar (0,75 MPa / 108,75 psi) értékre. 1 Hordó légtelenítés A bélyeget csak akkor szabad leengedni a hordóba, ha kinyitotta a hordólégtelenítõ szelepet az (1) karral, mert csak így tud kiszökni a levegõ. Lásd meg 4-26 oldalt: Bélyeg lesüllyesztése. Hordó szellõztetés A hordót szellõztetni kell, nehogy vákuum képzõdjön a hordóban a bélyeg felemelésekor. Lásd meg 4-25 oldalt: Bélyeg felemelése. A hordóban uralkodó levegõnyomást nyomáshatároló szelep határolja 1,0 bar értékre. Levegõ Bélyeg Bélyeg Sûrített levegõ Hordó Hordó Ábra 2-8 Légtelenítés Szellõztetés

33 Bevezetés 2-11 Olvasztási eljárás és anyagfolyás Az anyag csak közvetlenül a (4) olvasztólemez alatt olvad meg. A megolvasztott anyagot az (1) fogaskerekes szivattyú szállítja a (3) tömlõcsatlakozóhoz. Onnan a ragasztó egy fûtött tömlõn keresztül valamelyik felhordó fejbe, esetleg valamelyik olvasztókészülékbe folyik és megtölti azt. A (2) biztonsági szelep határolja és tartja állandó értéken a szivattyú által létrehozott anyagnyomást Ábra 2-9 Elvi ábrázolás

34 2-12 Bevezetés Fûtés és hõmérsékletszabályozás A bélyeget a kiöntött fûtõelemek fûtik. A hõmérsékletet érzékelõk mérik és elektronikus áramkör szabályozza. Alsó hõmérsékleti reteszelés A hûlésreteszelés meggátolja a berendezés ill. a rendszer üzembe helyezését, ha a anyag még túl hideg mindaddig, amíg a hõmérséklet túl nem lépi az elõírt érték minusz az alacsony hõmérsékleti érték együttesét. A reteszelés azonban minden elsõ felmelegítésnél csak akkor lesz feloldva, ha a hõmérséklet tényleges értéke 3 C kal a hõmérséklet elõírt érteke alatt található. A hûlésreteszelés reteszeli a motort, esetleg a mágnesszelepeket is és adott esetben a felhordó rendszer további üzemeszközeit. A reteszelt üzemeszközök a kapcsolási terven láthatók. Alacsony hõmérséklet jelzés Ha a hõmérséklet-tényleges értéke az elõírt érték mínusz a hûlési értékre esik le üzem közben, kapcsol az Gyûjtõzavar relékimenet és ég a LED hibajelzõ a kezelõmezõn (lásd 2-5. ábrát). De a berendezés tovább üzemel. Túlmelegedési jelzés / lekapcsolás Az egymástól függetlenül mûködõ melegedés lekapcsolók védik a berendezést és az anyagot a túlmelegedéstõl. Túlmelegedési lekapcsolás esetén a fûtés és motor kerül kikapcsolásra. A hõmérsékletszabályozó túlmelegedést közlõ jelentése: A hõmérséklet elõírt értékének plusz a túlmelegedési értéknek az elérésekor a Gyûjtõzavar relékimenet átkapcsol és ég a LED hibajelzõ a kezelõmezõn. De a berendezés tovább üzemel ill. továbbra is üzemkész állapotban van. Túlmelegedési lekapcsolás a hõmérséklet szabályozó által: A hõfokszabályozó lekapcsolja a fûtést, amikor a hõmérséklet 30 C al meghaladja a hõmérséklet legmagasabb-elõírt értékét. Túlmelegedési lekapcsolás termosztát(ok) segítségével: ez vészlekapcsolásként mûködik akkor, amikor a hõmérséklet szabályozó túlmelegedési lekapcsolása nem mûködik kifogástalanul. A lekapcsolási értéket lásd az 9-2. oldalt: Hõmérsékletek és termosztátok. FIGYELEM: Amikor a melegedéskapcsoló mûködik, beállítási vagy berendezés hiba esete forog fenn. A berendezéset kapcsolja ki és a lekapcsolás okát küszöböltesse ki szakemberrel. Hõmérséklet süllyesztés A hõmérséklet süllyesztése a anyagot kíméli, és üzemi leállások, illetve munkaszünetek alkalmával energiát takarít meg. A süllyesztési értéket és a süllyesztési idõt be lehet állítani.

35 Bevezetés 2-13 Üzemi adatok A DuraDrum hordó olvasztóberendezések az alábbi üzemmódokban dolgoznak: Rendes üzem Bekapcsoláskor a berendezés elõször a normál üzemmódba lép. A normál üzemmódban a berendezés megvizsgálja a bélyeg, a tömlõk és a fewlhordófejek jelenlegi hõmérsékletét, hogy megbizonyosodjon róla, az a rögzített hõfoktartományban van. Hõmérséklet süllyesztés A bélyeg, tömlõk és felhordó fejek hõmérsékletét üzemi hõmérsékletükrõl (ezt a továbbiakban elõírt értékû hõmérsékletnek nevezzük) elõre beállított fokkal lecsökkenti. Setup A Setup (Konfigurálási) üzemmód a berendezés vezérlési opcióinak és mûveleteinek konfigurálására, valamint a tárolt üzemi adatok átvizsgálására szolgál. A berendezést jelszó védi a konfiguráció jogosulatlan módosításától. Hiba A berendezés riasztja a kezelõt, ha hiba jelentkezett, mint pl. érzékelõhiba van (RTD), vagy valamelyik hõmérséklet kilépett a megengedett tartományból.
