AltaBlue típusú olvasztó készülékek 15, 30, 50 és 100 es modellek

Átírás

1 AltaBlue típusú olvasztó készülékek 15, 30, 50 és 100 es modellek kézikönyv Hungarian 07/07. kiadás NORDSON CORPORATION DAWSONVILLE, GEORGIA USA

2 A Nordson Corporation készséggel áll rendelkezésre, ha termékeivel kapcsolatban információkéréssel, megjegyzésekkel és kérdésekkel hozzá fordulnak. A Nordson céggel kapcsolatban az alábbi Internet címen olvashat általános tudnivalókat: Rendelési szám P/N = a Nordson termékek rendelési száma Tájékoztatás Ez a Nordson Corporation szerzõi joggal védett kiadványa. A szerzõi jog keletkezésének eredeti dátuma: E dokumentumot a Nordson elõzetes írásbeli hozzájárulása nélkül még kivonatosan sem szabad fotókópia, vagy más módon reprodukálni vagy más nyelvre lefordítani. A kiadványban olvasható információ elõzetes értesítés nélkül változhat Minden jog fenntartva! Védjegyek AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Baitgun, Blue Box, CanWorks, Century, CF, CleanCoat, CleanSleeve, CleanSpray, ColorMax, Color-on-Demand, ControlCoat, Coolwave, Cross-Cut, Dispensejet, DispenseMate, DuraBlue, Durafiber, Dura-Screen, Durasystem, EasyCoat, Easymove Plus, Ecodry, Econo-Coat, e.dot, EFD, ESP, e stylized, ETI, Excel 2000, Fillmaster, FlexiCoat, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, HDLV, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, isocoil, Isocore, Iso-Flo, itrax, Kinetix, LittleSquirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, MicroSet, Millennium, Mini Squirt, Mountaingate, MultiScan, Nordson, OptiMix, Package of Values, Pattern View, PermaFlo, Plasmod, PorousCoat, PowderGrid, Powderware, Printplus, Prism, ProBlue, Prodigy, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, Seal Sentry, SelectCharge, SelectCoat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, SureBead, Sure Clean, Sure Coat, Sure-Max, TrackingPlus, TRAK, Trends, Tribomatic, TrueBlue, Ultra, Ultrasaver, UpTime, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark és When you expect more. bejegyzett védjegyek, amelyek a Nordson Corporation tulajdonában vannak. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, Blue Series, Bravura, Check Mate, ClassicBlue, Classic IX, Controlled Fiberization, ControlWeave, CPX, CScan, Cyclo-Kinetic, DispensLink, Dry Cure, DuraBraid, DuraCoat, DuraDrum, DuraPail, Easy Clean, EasyOn, EasyPW, Eclipse, E-Nordson, Equi=Bead, FillEasy, FillSentry, Fluxplus, G Net, G Site,, idry, ion, Iso-Flex, itrend, Lacquer Cure, Lean Cell, Maxima, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, Multifil, Myritex, OptiStroke, Partnership+Plus, PatternJet, PatternPro, PCI, Pinnacle, PowderPilot, Powercure, Precise Coat, Primarc, Process Sentry, Pulse Spray, Quad Cure, Ready Coat, Royal Blue, SelectSeries, Sensomatic, Shaftshield, SheetAire, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureMix, SureSeal, Sure Wrap, SwirlCoat, Tempus, TradePlus, ThruWave, Ultrasmart, Universal, ValveMate, VersaDrum, VersaPail, Vista, Web Cure és 2Rings (Design) bejegyzett védjegyek, amelyek a NordsonCorporation tulajdonában vannak. E dokumentációban elõfordulhatnak olyan márkajegyek, amelyek harmadik személy által történõ használata sértheti a tulajdonos jogait. Buna-N bejegyzett védjegy, amely a Pittway Corps tulajdonában van. DeviceNet bejegyzett védjegy, amely az Open DeviceNet Vendor Association, Inc. tulajdonában van. Never Seez bejegyzett védjegy, amely a Bostik Inc. tulajdonában van. Parker Lubricant bejegyzett védjegy, amely a Parker Seal tulajdonában van. Profibus bejegyzett védjegy, amely a Profibus International tulajdonában van. Viton bejegyzett védjegy, amely a DuPont Dow Elastomers. L.L.C. tulajdonában van. Windows bejegyzett védjegy, amely a Microsoft Corporation tulajdonában van Nordson Corporation

3 Introduction O-1 Nordson International Country Phone Fax Europe Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany All rights reserved NI_EN_M-0307

4 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan Japan North America Canada USA Hot Melt Finishing Nordson UV NI_EN_M 0307 All rights reserved

5 Tartalomjegyzék I Tartalomjegyzék Biztonsági útmutatások Biztonsági szimbólumok A készülék tulajdonosainak felelõssége Biztonsági információk Utalások, követelmények és mûszaki irányelvek A felhasználó minõsítése Az iparban alkalmazandó biztonsági intézkedések A készülékek rendeltetésnek megfelelõ használata Utalások és biztonsági tájékoztatások Telepítés Üzem Karbantartás és javítás Információk a készülék biztonságáról A készülék kikapcsolása Rendszer tehermentesítése a ragasztónyomástól Rendszer leválasztása az energia ellátásról Felhordó fejek deaktiválása Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT Egyéb biztonsági intézkedések Elsõsegély Biztonsági feliratok és címkék Bevezetés Rendeltetésszerû használat Elektromágneses összeférhetõség (EMC) Néhány példa nem rendeltetésszerû használatra Egyéb kockázatok Fõ elemek Elektromos elemek Kezelõmezõ Tartály leválasztó szelep Nyomásszabályzó szelep Üzemmódok Automatikus érzékelés (Normál üzemmód) Készenlét Beállítás Hiba Sebesség általi vezérlés Az olvasztó készülék azonosítása

6 II Tartalomjegyzék Beépítés Áttekintés További információk Beépítési feladatok A telepítést végzõ személyzet jártassága Beépítési követelmények Rendelkezésre álló hely Szellõzés Elektromos áram Egyéb szempontok Az olvasztó készülék kicsomagolása A kicsomagolt olvasztó készülék mozgatása A beépítési készlet részei Üzemeltetõ által biztosítandó anyagok Az áramszolgáltatás konfigurálása Maradékáram megszakítók Az áramszolgáltatás csatlakoztatása A tömlõk és pisztolyok csatlakoztatása Az olvasztó készülék összeállítása Gyorsbeállítás Üzemi paraméterek Az üzemi paraméterek kiválasztása Az üzemi paraméterek leolvasása vagy szerkesztése A tartály, tömlõk és pisztolyok hõmérsékleti alapértéke Az olvasztó készülék beállításainak mentése és behívása A paraméterek és a hõmérsékleti alapértékek módosításainak megtekintése Kimenetek/Bemenetek beállítása Sebesség által vezérelt üzemmód beállítása Bekötés Programozás A motor mûködési állapot ellenõrzésének beállítása Bekötés Programozás Motor vezérlõ paraméter módosítása Opcionális alkatrészek beépítése A pisztolyhajtó, mintázatvezérlõ vagy idõkapcsoló csatlakoztatása 3-44 Az olvasztó készülék átöblítése Az olvasztó készülék leselejtezése

7 Tartalomjegyzék III Kezelés További információk A tartály feltöltése A fûtött elemekrõl Az olvasztó készülék elindítása A szivattyú sebességének manuális beállítása Az anyag nyomásának beállítása Az olvasztó készülék ellenõrzése Ellenõrizze, hogy az olvasztó készülék megfelelõen mûködik Az elemek hõmérsékletének ellenõrzése Az olvasztó készülék hibáinak ellenõrzése A szervizelés esedékességének ellenõrzése Az elemek hõmérsékletének beállítása Jelszó beadása A funkciógombok használata Melegítõ gomb Szivattyú gomb Setup (Beállítás) gomb Hétnapos óra gomb Készenléti gomb Az olvasztó készülék leállítása Az olvasztó beállításainak feljegyzése Szerviz Rendszer nyomásának megszüntetése Pisztolyokon keresztül Az olvasztó készülék leeresztõ szelepeken keresztül A megelõzõ karbantartás ütemterve A motormeghajtások reteszelése Külsõ tisztítás Az anyag típus változása A külsõ panelek leemelése Szellõzõ és levegõszûrõ Motor és hajtómûház A motorolaj cseréje A motor vagy kapcsolóhüvely cseréje Szivattyú Szivárgás ellenõrzése A védõcsavar megszorítása A szivattyú cseréje Szûrõpatron Szûrõ szerviz készlet Nyomásszabályzó szelep Nyomás /Keringésszabályzó szelep szervizkészlet A tartály tisztítása Az anyag leeresztése a tartályból A tartály kézi tisztítása A rögzítõ csavarok megszorítása Fõ PCA tábla Karbantartási jegyzõkönyv ûrlap

8 IV Tartalomjegyzék Hibakeresés Biztonsági útmutatások Gyors hibakeresés Az olvasztó beállításainak visszaállítása a gyári értékekre Az olvasztó készülék hibái Hibakeresési táblázatok Az olvasztó készülék nem mûködik Az egyik csatorna (melegítõ zóna) nem fût A kezelõmezõ nem mûködik Nincs anyag (a motor nem forog) Nincs anyag (a motor forog) Túl kevés anyag Az anyag nyomása túl magas Az anyag nyomása túl alacsony Anyagmaradvány van a tartályban Az anyag megkeményedik a tartályban Egyéb Alkatrészek Az illusztrált alkatrészek jegyzékének használata AltaBlue Configuration Code Frame Assembly One/Two-Pump Melter Frame Parts Three/Four-Pump Melter Frame Parts Reservoir/Manifold Assembly One/Two-Pump Melter Reservoir/Manifold Parts Three/Four-Pump Melter Reservoir/Manifold Parts L Melter Reservoir/Manifold Parts Manifold Parts Hopper Assembly One/Two-Pump Melter Hopper Parts Three/Four-Pump Melter Hopper Parts L Melter Hopper Parts Pump Assemblies Pump Module Parts Single-Stream Pump Adapter Parts Dual-Stream Pump Adapter Parts Single-Stream Gear Pumps Dual-Stream Gear Pumps Safety Valve Parts Control Valve Assemblies Control Valve Module Parts Filter Cartridge Parts Pressure Control Valve Parts Pneumatic Pressure Control Valve Parts Circulation Control Valve Parts Motor Assembly Standard Motor Parts High-Output Motor Parts

9 Tartalomjegyzék V Alkatrészek (folyt.) Electrical Enclosure Panel Assemblies One/Two-Pump Melter Left Panel Parts Three/Four-Pump and 100L Melter Left Panel Parts One/Two-Pump Melter Back Panel Parts Three/Four-Pump and 100L Six Hose/Gun Melter Back Panel Parts Three/Four-Pump and 100L Eight Hose/Gun Melter Back Panel Parts One/Two-Pump Melter Right Panel Parts Three/Four-Pump and 100L Six Hose/Gun Melter Right Panel Parts Three/Four-Pump and 100L Eight Hose/Gun (400V) Melter Right Panel Parts Three/Four-Pump and 100L Eight Hose/Gun (240V) Melter Right Panel Parts One/Two-Pump Melter Bottom Panel Parts Three/Four-Pump and 100L Melter Bottom Panel Parts Control Panel Assembly Sensor Assembly Low Level Assembly Optional Accessories Expansion and Control Kits Pressure Indication Low Level Indication Pneumatic Pressure Control Valve Line-Speed Signal Generator Swivel Fittings Recommended Spare Parts Mûszaki adatok Általános adatok Hõmérsékletek Elektromos adatok Mechanikai adatok Egy/két- és három/négy-szivattyús olvasztó L olvasztó készülékek Elektromos kapcsolási rajzok Hidraulikai rendszer vázlata

10 VI Tartalomjegyzék Az olvasztó készülék áramfogyasztásának kiszámítása A-1 Üzemi paraméterek B-1 Standard B-2 Bemenet beállítás B-9 Kimenet beállítás B-12 Hétnapos óra B-13 PID kiválasztás B-19 Az olvasztó készülék kommunikációs eszközei C-1 A szoftver beszerezhetõsége C-1 Rendszer követelmények C-1 A szoftver telepítése C-2 A szoftver eltávolítása a számítógéprõl C-4 A számítógép és az olvasztó készülék csatlakoztatása C-5 A Nordson Configuration Manager használata C-6 Az olvasztó készülék beállításainak mentése és behívása..... C-6 Az olvasztó készülék háttértárolójának frissítése vagy újra betöltése C-7 Hibakeresés C-10 A Nordson Configuration Manager használata C-10

11 Biztonsági útmutatások 1-1 Fejezet 1 Biztonsági útmutatások A készülék üzembe helyezése elõtt olvassa el ezt a fejezetet. E fejezetben ajánlásokat talál a termék biztonságos telepítésének szokásos megoldásairól, a kezelésrõl és karbantartásról ( a következõkben használatként nevezve) ahhoz a termékhez, amelyre ez a leírás vonatkozik (a következõkben készüléknek nevezve). Az egész leírásban alkalmazáshoz kapcsolódóan kiegészítõ biztonsági utalások szerepelnek az útmutató valamennyi megfelelõ helyén. FIGYELEM: Ha nem veszi figyelembe a veszélyek megelõzése érdekében az e dokumentumban olvasható bitonsági útalásokat, ajánlásokat és útmutatásokat, sérülést és halásos balestet szenvedhet és/vagy a készülék is károsodhat. Biztonsági szimbólumok E dokumentációban a következõ biztonsági szimbólumokat és figyelemfelhívó szavakat találja, amelyek veszélyes helyekre hívják fel a figyelmet, illetve olyan körülményekre utalnak, amelyek a készülékekben vagy más anyagi értékben kárt tehetnek. Minden FIGYELEM és VIGYÁZAT biztonsági utalás után következõ biztonsági figyelmeztetést komolyan kell venni. FIGYELEM: Veszélyhelyzet lehetõségére figyelmeztetõ utalás, és figyelmen kívül hagyása balesetet és életveszélyt idézhet elõ. VIGYÁZAT: Olyan utalás, amely veszélyhelyzet lehetõségére utal, és figyelmen kívül hagyása kisebb nagyobb balesetet okozhat. VIGYÁZAT: (Biztonsági szimbólum nélkül) Veszélyhelyzet lehetõségeire utal, melynek figyelmen kívül hagyása a készülékben vagy más anyagi értékben kárt tehet Nordson Corporation A1HU 01 [XX SAFE] 10

12 1-2 Biztonsági útmutatások A készülék tulajdonosainak felelõssége A készülék tulajdonosai felelõsek a biztonsági tájékoztatások megismertetéséért és biztosítaniuk kell, hogy a készüléknél minden útmutatást, utalást és végrehajtási utasítást megismerjenek ill. végrehajtsanak és minden lehetséges felhasználó kellõ minõsítéssel rendelkezzék. Biztonsági információk Minden felhasznált anyag gyártójától és a rendelkezésre álló dokumentumból és minden lehetséges forrásból olvasható biztonsági információkat beleértve a tulajdonos specifikus biztonsági koncepcióit és az iparban szokásos gyakorlatot, az érvényes elõírásokat, termékinformációt és jelen dokumentációban foglaltakat érvényesíteni kell. A készülékek felhasználói az érvényes elõírásokkal egyezõen tegyék hozzáférhetõvé a biztonsági információkat. Forduljon az illetékes hatóságokhoz. A biztonsági utalásokat, a készülékekre ráhelyezett biztonsági figyelmeztetõ táblákat is beleértve olvasható állapotban kell tartani. Utalások, követelmények és mûszaki irányelvek Biztosítani kell, hogy a készülékeket az ebben a dokumentációban olvasható információknak megfelelõen, az érvényes szabályokkal és elõírásokkal összhangban, valamint az ipari gyakorlatnak megfelelõen használják. A készülékek elsõ telepítése, vagy elsõ üzembe helyezése elõtt a hozzájárulást adott esetben a mûszaki illetve biztonságtechnikai osztálytól vagy hasonló funkciót betöltõ helyrõl szerezzék be. A balesetelhárító és elsõ segélynyujtó felszerelést készenlétben kell tartani. Végrehajtandók a biztonsági ellenõrzések annak érdekében, hogy mindenkor a megfelelõ eljárásokat követve dolgozzanak. A biztonságtechnikai módszereket és intézkedéseket ismételten kell ellenõrizni, ha bizonyos eljárás vagy készülék idõközben megváltozott. A1HU 01 [XX SAFE] Nordson Corporation

13 Biztonsági útmutatások 1-3 A felhasználó minõsítése A készülék tulajdonosának kell arról gondoskodnia, hogy a felhasználók... a munkaterületükhöz mérten megkapják a biztonságtechnikai oktatásukat úgy, ahogy azokat az érvényes elõírások és az ipari gyakorlat megszabják az elõírásokkal és a balesetmegelõzési tennivalókkal a készülék tulajdonosának elõírásaival tisztában kell legyenek a minõsített személyzetnek a készülékre és a feladatához szabott oktatást kell kapnia ÚTMUTATÁS: Nordson felkínálja a készülékre szabott telepítési, kezelési és karbantartási oktatás szolgáltatását. A felvilágosítást megadja az Ön Nordson képviselete. ipari és specifikus szakmai ismeretek és a mûködéssel kapcsolatban tapasztalatokkal rendelkeznek testileg alkalmasak arra, hogy megfeleljenek a feladatoknak és nincsenek élvezeti szerek hatása alatt, amelyek õket szellemileg vagy testileg korlátoznák. Az iparban alkalmazandó biztonsági intézkedések A következõ biztonsági intézkedések vonatkoznak a rendeltetésnek megfelelõ, és a készülékek e dokumentumban lírt használatához. Az itt található információk nem lehetnek minden lehetséges biztonsági intézkedésre kiterjedõek, de azok a készülékekhez és más hasonló ipari eszközhöz és az egyébb összehasonlítható veszélyeztetések lényegére érvényesek. A készülékek rendeltetésnek megfelelõ használata A készülékeket csak az itt leírt célra és az e dokumentumban körülírt munkaterületre szabad használni. A készülékeket nem szabad átépíteni illetve megváltoztatni. Alkalmatlan, illetve egymással nem összeférhetõ anyagokat alkalmazni nem szabad. Az anyagok összeférhetõségével vagy nem szabványos kiegészítõ készülék használatával kapcsolatos kérdéseivel forduljon Nordson képviseletéhez Nordson Corporation A1HU 01 [XX SAFE] 10

14 1-4 Biztonsági útmutatások Utalások és biztonsági tájékoztatások Az ebben vagy a referencia dokumentumban található utalásokat figyelmesen olvassa el és kövesse azokat. A készülékre ráhelyezett biztonsági figyelmeztetõ tábla elhelyezésével és jelentésével legyen tisztában. Lásd Biztonsági figyelmeztetõ táblák és ragasztócímkék (ha ilyen van) e fejezet végén. Forduljon a Nordson képviselethez, ha a készülék használatával kapcsolatosan nem biztos valamiben. Telepítés A készüléket az e dokumentumban található útmutatások szerint kell telepíteni, ill. a kiegészítõ berendezések tekintetében az azokhoz kapott leírásokat kell figyelembe venni. Biztosítandó, hogy a készülék védettségi módja a felállítás helyéhez alkalmas legyen és hogy az anyag feldolgozásánál a környezetre nézve veszélyeztetés ne jöjjön létre. Az anyag tekintetében lásd annak biztonsági adatlapját (MSDS). Forduljon a Nordson képviselethez, ha a berendezés szükséges konfigurációja nem áll összhangban a telepítési útmutatásokkal. A készülékeket úgy kell felállítani, hogy azok jól kezelhetõek legyenek. A készülékek és más objektumok között szükséges szabad helyet fenn kell tartani. Lezárható leválasztó kapcsolót kell felszerelni, hogy a készüléket és minden önállóan csatlakoztatott tartozékot az áramellátásról le lehessen választani. Minden készüléket szabályszerûen földelni kell. Lásd az illetékes felügyeleti hatóság különleges elõírásait. Az elektromos biztosítékoknak meg kell egyezniük a készülékekhez tartozó névleges értékekkel. Ha a felállításhoz vagy átvételekhez engedélyre van szükség, forduljon az arra illetékes hatósághoz. Üzem A kezelõnek tisztában kell lennie valamennyi biztonsági berendezés helyével és kezelésének módjával. Meg kell gyõzõdnie arról, hogy a biztonsági berendezések (védõberendezések, biztonsági kapcsoló stb.) jó és mûködõképes állapotban van és, hogy megfelel a felállítás helyén érvényesülõ követelményeknek. Viselni kell a feladathoz szabott védõruhát (PPE = personal protective equipment). Lásd Információk a készülék biztonságáról illetve az anyag gyártójának útmutatásait és a biztonsági adatlapjának (MSDS) feladatra szabott védõruhára vonatkozó (PPE) követelményeit. A mûködési zavart tanúsító készüléket illetve a lehetséges hibás mûködés jeleit mutató készülékeket használni nem szabad. A1HU 01 [XX SAFE] Nordson Corporation

15 Biztonsági útmutatások 1-5 Karbantartás és javítás Végre kell hajtani az e dokumentumban magadott, elõírt idõszakonkénti tervszerû karbantartásokat. A rendszert a karbantartások elõtt a ragasztó illetve anyagnyomástól és a pneumatikus nyomástól mentesíteni kell. A készüléket és tartozékait a karbantartás elõtt le kell választani az energiaellátásáról. Kizárólag új, vagy gyárilag engedélyezett módon megmunkált pótalkatrészeket szabad felhasználni. A gyár mellékelt útmutatásait valamint a készülék tisztításához használt tisztítószer biztonsági adatlapját (MSDS) figyelmesen olvassa el és kövesse az abban leírtakat. ÚTMUTATÁS: A Nordson cég által árusított tisztítószerek biztonsági adatlapja (MSDS) megtalálható a Internet cím alatt, vagy telefonon lehet kérni a Nordson képviseletektõl. Minden biztonsági berendezés mûködõképességét, még a készülék üzembe helyezése elõtt ellenõrizni kell. A tisztítószerek, segéd és üzemi anyagok maradékait az érvényben levõ elõírások szerint kell az arra elõírt helyre eljuttatni, illetve ártalmatlanítani. Lásd a megfelelõ biztonsági adatlapot (MSDS), vagy szükség esetén szerezze be az információt az illetékes hatóságoknál. A készüléken elhelyezett biztonsági figyelmeztetõ táblákat tisztán kell tartani. A megkopott, vagy sérült táblákat újakra kell kicserélni. Információk a készülék biztonságáról Ezek a készülékre vonatkozó információk a következõ Nordson készülékekhez érvényesek: Melegragasztót felhordó készülékek és készülékek hidegenyvet felhordására, valamint minden e mûvelettel kapcsolatos tartozékok Szakaszvezérelt, idõvezérelt adatrögzítõ és ellenõrzõ rendszerek, valamint egyéb választható további folyamatvezérlõ készülék Nordson Corporation A1HU 01 [XX SAFE] 10

16 1-6 Biztonsági útmutatások A készülék kikapcsolása Ahhoz, hogy e dokumentumban leírt bizonyos nagy számú munkafolyamat biztonságosan végrehajtható legyen, elõbb a készüléket ki kell kapcsolni. A kikapcsolás szükséges szintje függ az alkalmazott készüléktõl és az adott munkafolyamattól. Szükség esetén, a munkafolyamat kezdetén a kikapcsolási utasítások újra részletezhetõek. A kikapcsolási szintek: Rendszer tehermentesítése a ragasztónyomástól A hidraulikus kapcsolat vagy tömítés teljes mentesítése a rendszernyomás alól. A rendszer hidraulikus nyomás alóli mentesítésére vonatkozó utasítások a megfelelõ olvasztókészülék üzemeltetési útmutatóban találhatók. Rendszer leválasztása az energia ellátásról A nem védett huzalozásához való hozzáférés elõtt (olvasztókészülék, tömlõk, felhordó fejek és a választható egyéb tartozékok) a rendszert minden feszültségforrásról le kell választani. 1. Készülék és a csatlakoztatott tartozék lekapcsolása. 2. Annak a leválasztó illetve teljesítménykapcsolónak a lezárása (reteszelése) és megjelölése, amelyik a készülékeket és tartozékokat a hálózatra rákapcsolja, nehogy azt valaki véletlenül bekapcsolhassa. ÚTMUTATÁS: Állami elõírások és ipari szabványok bizonyos követelményeket megszabnak a veszélyes energiaforrások leválasztásához. Lásd a megfelelõ elõírásokat ill. szabványokat. Felhordó fejek deaktiválása Minden olyan mechanikus készüléket deaktiválni kell, amely aktiváló jelet ad rá azokra a felhordó fejekre, amelyek mágnesszelepei vagy olvasztókészülék szivattyúi leállnak, mielõtt a leállás egy olyan nyomás alatt álló felhordó fejen, melynek hatásterületében dolgoznak, végrehajtódik. 1. A felhordó fej vezérlõszerkezetét az elektromos hálózatról le kell választani (szakaszvezérelt készülék, idõvezérelt készülék, SPS stb.). 2. A bemenõjelek vezetékeit le kell kapcsolni a mágnesszelep(ek)rõl. 3. A mágnesszelepe(ek)hez menõ sûrített levegõ maradék nyomását a nyomásszabályozó és felhordó fej között meg kell szüntetni. A1HU 01 [XX SAFE] Nordson Corporation

17 Biztonsági útmutatások 1-7 Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT Az 1-1 táblázat általános biztonsági útmutatásokat tartalmaz (FIGYELEM és VIGYÁZAT jelleggel) a Nordson melegragasztó és hidegenyev felhordó készülékek használatához. Tanulmányozza a táblázatokat, és gondosan olvasson el minden olyan elõvigyázati intézkedést, amely az útmutatóban leírt készülékekre vonatkozik. Az egyes készüléktípusokat az 1-1 táblázat a következõképpen jelöli: HM = Hot melt = melegragasztó (olvasztókészülékek, tömlõk, felhordó fejek stb.) PC = Process control = folyamat irányítás CA = Cold adhesive = hidegenyv (elosztó szivattyúk, nyomástartályok és felhordó fejek) Táblázat 1-1 Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT Készülék típus Figyelem vagy vigyázat HM FIGYELEM: Veszélyes gõzök! A reaktív poliuretán melegragasztó (PUR) vagy oldószert tartalmazó anyagnak egy megfelelõ Nordson olvasztókészülékben történõ feldolgozása elõtt figyelmesen olvassa el az anyag biztonsági adatlapját (MSDS) és kövesse az abban foglaltakat. Biztosítsa, hogy az anyag feldolgozási hõmérséklete és lobbanáspontja ne legyen meghaladva, és hogy a biztonságos kezeléssel, szellõztetéssel, elsõsegéllyel és védõruhával szembeni követelmények teljesítve legyenek. Ha nem tartják be a biztonsági adatlap (MSDS) útmutatásait, fennáll a baleset illetve életveszély lehetõsége. HM FIGYELEM: Reaktív anyag! Halogénezett szénhidrogén oldatot alumínium géprészek tisztításához, illetve a Nordson készülékek öblítéséhez soha ne használjon. Nordson olvasztókészülékek és felhordó fejek alumínium alkatrészt is tartalmaznak, amelyek bizonyos körülmények között a halogénezett szénhidrogénekkel heves reakcióba lépnek. Halogénezett szénhidrogén vegyületeknél a Nordson készülékek esetében baleset illetve életveszéllyel kell számolni. HM, CA FIGYELEM: A rendszer állandó nyomás alatt áll! Egy hidraulikus kapcsolat vagy tömítõ rendszer megbontása elõtt azt a túlnyomástól mentesíteni kell. Ennek figyelmen kívül hagyásakor a forró, nyomás alatti melegragasztó illetve a hidegenyv ellenõrizetlenül kiszabadul, és súlyos balesetet okozhat. HM FIGYELEM: Megolvadt anyag! Olvadt ragasztó anyaggal dolgozó készülékek karbantartásánál szem vagy arcvédõt kell használni, valamint hõszigetelõ kesztyûvel és védõruhával kell a bõrfelületet védeni. Az olvadt melegragasztó önmaga még megdermedt állapotban is égési sérülést is okozhat. Megfelelõ védõruha nélkül baleset keletkezhet. Folytatás Nordson Corporation A1HU 01 [XX SAFE] 10

18 1-8 Biztonsági útmutatások Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT (folyt.) Táblázat 1-1 Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT (folyt.) Készülék típus HM, PC Figyelem vagy vigyázat FIGYELEM: A készülék magától indul! Az automata melegragasztó felhordó fejeket külsõ vezérlõszerkezetek vezérlik. Egy felhordó fejen történõ munkavégzés elõtt üzemben vagy annak közelében a felhordó fej kioldószerkezetét deaktiválni kell és a mágnesszelep(ek)hez irányuló sûrített levegõ hozzávezetés(eke)t le kell zárni. Ennek figyelmen kívül hagyása balesetet okozhat. HM, CA, PC FIGYELEM: Elektromos áramütés veszélye! Maga a készülék az elektromos hálózatról a leválasztó illetve teljesítménykapcsolóval való lekapcsolása és leválasztása után még feszültség alatt álló tartozékokkal áll kapcsolatban. A karbantartás megkezdése elõtt még az összes kiegészítõ készüléket is le kell választani az elektromos hálózatról. Ha a hálózatot nem kapcsolják le megfelelõen, az a karbantartáskor súlyos balesetet okozhat. HM, CA, PC FIGYELEM: Robbanás vagy tûzveszély! A robbanásveszélyes környezetben történõ alkalmazásra nem engedélyezett Nordson enyv feldolgozó készülékeket nem szabad olyan oldószerekkel használni, amelyek feldolgozásakor robbanásveszélyes gõzök szabadulhatnak fel. Lásd a ragasztó biztonsági adatlapjában (MSDS) a feldolgozási sajátosságokat és korlátozásokat. Nem kompatibilis oldószert tartalmazó ragasztók használata, vagy oldószert tartalmazó ragasztók nem rendeltetésnek megfelelõ feldolgozása súlyos, esetleg halálos baleset okozója lehet. HM, CA, PC FIGYELEM: A készüléket csak kellõ képesítéssel rendelkezõ és tapasztalt személy kezelheti és tarthatja karban. A nem kiképzett vagy tapasztalatlan személyek alkalmazása esetén a gép kezelése, vagy karbantartása súlyos, esetleg halálos balesetet okozhat de maga a készülék is megsérülhet. Folytatás... A1HU 01 [XX SAFE] Nordson Corporation

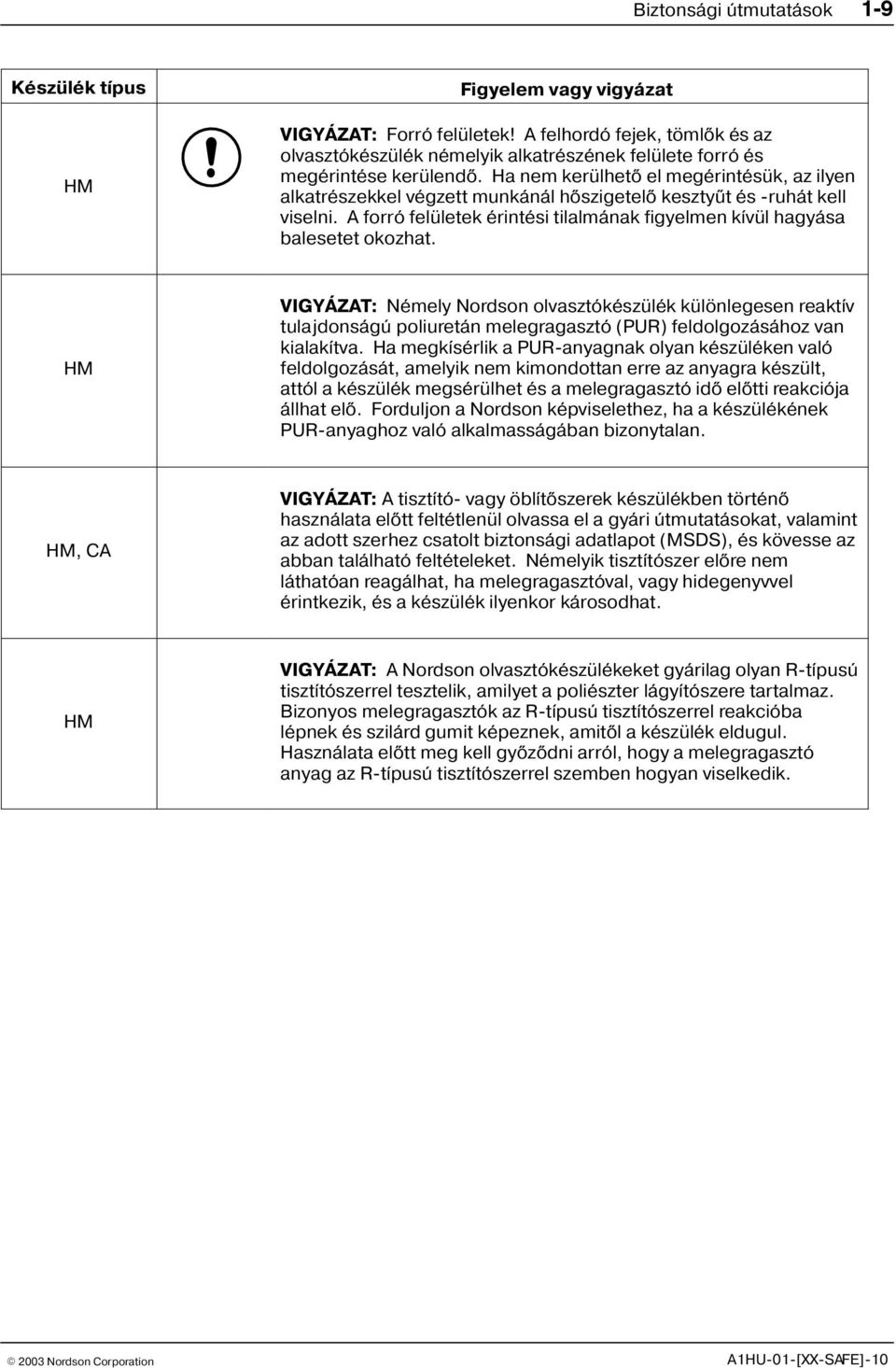

19 Biztonsági útmutatások 1-9 Készülék típus HM Figyelem vagy vigyázat VIGYÁZAT: Forró felületek! A felhordó fejek, tömlõk és az olvasztókészülék némelyik alkatrészének felülete forró és megérintése kerülendõ. Ha nem kerülhetõ el megérintésük, az ilyen alkatrészekkel végzett munkánál hõszigetelõ kesztyût és -ruhát kell viselni. A forró felületek érintési tilalmának figyelmen kívül hagyása balesetet okozhat. HM VIGYÁZAT: Némely Nordson olvasztókészülék különlegesen reaktív tulajdonságú poliuretán melegragasztó (PUR) feldolgozásához van kialakítva. Ha megkísérlik a PUR anyagnak olyan készüléken való feldolgozását, amelyik nem kimondottan erre az anyagra készült, attól a készülék megsérülhet és a melegragasztó idõ elõtti reakciója állhat elõ. Forduljon a Nordson képviselethez, ha a készülékének PUR anyaghoz való alkalmasságában bizonytalan. HM, CA VIGYÁZAT: A tisztító vagy öblítõszerek készülékben történõ használata elõtt feltétlenül olvassa el a gyári útmutatásokat, valamint az adott szerhez csatolt biztonsági adatlapot (MSDS), és kövesse az abban található feltételeket. Némelyik tisztítószer elõre nem láthatóan reagálhat, ha melegragasztóval, vagy hidegenyvvel érintkezik, és a készülék ilyenkor károsodhat. HM VIGYÁZAT: A Nordson olvasztókészülékeket gyárilag olyan R típusú tisztítószerrel tesztelik, amilyet a poliészter lágyítószere tartalmaz. Bizonyos melegragasztók az R-típusú tisztítószerrel reakcióba lépnek és szilárd gumit képeznek, amitõl a készülék eldugul. Használata elõtt meg kell gyõzõdni arról, hogy a melegragasztó anyag az R-típusú tisztítószerrel szemben hogyan viselkedik Nordson Corporation A1HU 01 [XX SAFE] 10

20 1-10 Biztonsági útmutatások Egyéb biztonsági intézkedések Nyilt lánggal a melegragasztó rendszer alkotórészeit melegíteni nem szabad. A nagynyomású tömlõket az esetleges túlzott kopásra, sérülésre és esetleges szivárgásra naponként kell ellenõrizni. A szerelõpisztolyt saját magára, vagy más személyre ne irányítsa. A szerelõpisztolyt mindig az arra szolgáló tartóra függessze fel. Elsõsegély Ha olvadt melegragasztó került a bõrre: 1. Az olvadt melegragasztót SEMMI ESETRE ne próbálja meg a bõrérõl eltávolítani. 2. A ragasztóval érintkezett bõrfelületet mindaddig merítse hideg vízbe, míg az le nem hûlt. 3. A megmerevedett melegragasztót SEMMI ESETRE ne próbálja meg a bõrérõl eltávolítani. 4. Súlyos égési sérülés esetén sokkhatás elleni kezelést kell alkalmazni. 5. Azonnal orvoshoz kell fordulni. A sérült bõrt kezelõ személynek be kell mutatni a melegragasztó anyag biztonsági adatlapját (MSDS). A1HU 01 [XX SAFE] Nordson Corporation

21 Biztonsági útmutatások 1-11 Biztonsági feliratok és címkék A 1-1. ábra a készüléken lévõ biztonsági feliratok és címkék helyét mutatja be. A 1-2. táblázat az egyes biztonsági feliratokon és címkéken szereplõ veszélyességi jelzéseket, illetve a figyelmeztetõ üzenet pontos szövegét tartalmazza Ábra 1-1 Biztonsági feliratok és címkék Táblázat 1-2 Biztonsági feliratok és címkék Tétel Alkatrész Megnevezés [Címke, figyelem, veszélyes feszültség] FIGYELEM: Veszélyes feszültség. Áramtalanítsa a készüléket szervizelés elõtt [Címke, figyelem, áramütés] [Címke, figyelem, forró] [Címke, vigyázat, forró felület] [Címke, figyelem, forró ragasztó/hidraulikai nyomás]

22 1-12 Biztonsági útmutatások

23 Bevezetés 2-1 Fejezet 2 Bevezetés Rendeltetésszerû használat Az AltaBlue ragasztó olvasztó készülékek kizárólag a megfelelõ anyagok, pl. termoplasztikus hõre lágyuló ragasztóanyagok megolvasztására és szállítására használhatóak. Semmilyen más alkalmazás nem tekinthetõ rendeltetésszerû használatnak. A Nordson nem vállal felelõsséget a nem rendeltetésszerû használatból fakadó személyi sérülésekért, illetve vagyoni károkért. A rendeltetésszerû használat magában foglalja a Nordson biztonsági elõírásainak betartását. A Nordson javasolja, hogy szerezzen be részletes információkat a használni kívánt anyagokról. Elektromágneses összeférhetõség (EMC) Az elektromágneses összeférhetõség (EMC) tekintetében az olvasztó készülék ipari alkalmazásra szolgál. Házi vagy kereskedelmi területeken történõ használata esetén az olvasztó készülék interferenciát okozhat más elektromos egységekkel, pl. rádiókkal.

24 2-2 Bevezetés Néhány példa nem rendeltetésszerû használatra Egyéb kockázatok Az olvasztó készülék nem használható az alábbi esetekben: Hibás állapotban Szigetelõ takaró és védõpanelek nélkül Amikor az elektromos szekrény ajtaja nyitva van Nyitott tartályfedõvel Robbanásveszélyes környezetben Ha a Mûszaki adatok részben felsorolt értékeknek a készülék nem felel meg. Az olvasztó készülék nem használható az alábbi anyagokkal: Poliuretán hõre lágyuló ragasztó (PUR) Robbanásveszélyes és gyúlékony anyagokkal Erozív és maró hatású anyagokkal Élelmiszerekkel. Az egység kialakításakor minden intézkedést megtettünk, hogy megvédjük a kezelõ személyzetet az esetleges veszélytõl. Vannak azonban olyan kockázatot, amelyek nem küszöbölhetõek ki teljes mértékben: Forró anyag okozta égés veszélye A tartály feltöltésekor a tartály fedele és a tartályfedél tartók által okozott égési sérülés veszélye. Égési sérülés veszélye olyan karbantartási és javítási munkálatok során, amikhez az olvasztó készüléket fel kell melegíteni. Égési sérülés veszélye a fûtött tömlõk csatlakoztatása és eltávolítása során. Az anyag gõzei veszélyesek lehetnek. Belélegzésüket kerülni kell. A kezelõ kábeleinek/vezetékeinek sérülésveszélye, ha azok úgy helyezkednek el, hogy kapcsolatba kerülhetnek forró vagy forgó részekkel. A megszilárdult vagy ráégett anyag a biztonsági szelep meghibásodását okozhatja.

25 Bevezetés 2-3 Fõ elemek A 2-1. Ábra az olvasztó készülék fõ elemeinek nevét és helyét mutatja be Ábra 2-1 Az olvasztó készülék fõ elemei 1 Kezelõmezõ (lásd 2-4. ábra) 7 Nyomásszabályzó szelep 2 Védõpanel, levehetõ 8 Csõelosztó 3 Tartály fedél 9 Tömlõ csatlakozó aljzatok 4 Fõkapcsoló 10 Azonosító lemez 5 Motorok/Szivattyúk 11 Tartály 6 Szûrõpatron

26 2-4 Bevezetés Elektromos elemek Ábra 2-2 Fõ elektromos elemek 1 Fõ tábla 2 Áramkör megszakítók 3 Központi feldolgozó egység (nem láthatólásd 7. fejezet: Alkatrészek) 4 Ventilátor 5 Motor vezérlõ 6 Jeljavító 7 Expanziós tábla 8 Tápegység 9 Fõkapcsoló 10 Elosztó blokk 11 Kontaktor 12 RC harmonikus szûrõ

27 Bevezetés 2-5 Kezelõmezõ Ábra 2-3 Kezelõmezõ 1 Motor indító/leállító kapcsoló 2 Motor sebesség tárcsa 3 Sebesség által vezérelt manuális kapcsoló 4 Motor sebesség kijelzõ (fordulatszám) 5 Funkciógombok 6 Készenléti fény 7 Hibajelzõ fény 8 Elem gombok/led ek 9 Szabályzó kapcsoló 10 Soros port 11 Billentyûzet 12 Jobb kijelzõ 13 Bal kijelzõ

28 2-6 Bevezetés Tartály leválasztó szelep A tartály leválasztó szelep segítségével kicserélheti a szivattyút anélkül, hogy a tartály ki kellene üríteni. Nyomásszabályzó szelep A manuális nyomásszabályzó szelepeket 0 90 bar tartományban lehet állítani.

29 Bevezetés 2-7 Üzemmódok Az AltaBlue olvasztó készülékek a következõ üzemmódokban mûködhetnek: Automatikus érzékelés (Normál üzemmód) Az olvasztó készülék automatikusan érzékeli és kijelzi a tartály, a tömlõk és a pisztolyok aktuális hõmérsékletét, ezzel megerõsítve, hogy azok az elõre meghatározott hõmérséklet tartományon belül vannak. Az olvasztó készülék alapbeállítása mindig az automatikus érzékelés üzemmód, amennyiben ezt nem állítja át valamilyen más üzemmódra. Készenlét A tartály, tömlõk és pisztolyok hõmérséklete az üzemi hõmérsékletrõl (továbbiakban hõmérsékleti alapérték) az elõre megadott mértékben lehûl. Beállítás Beállítás üzemmódban állíthatja be az olvasztó készülék vezérlési opcióit és jellemzõit, illetve megtekintheti a tárolt üzemi adatokat. Annak érdekében, hogy megelõzze az olvasztó készülék beállításainak illetéktelen módosítását, a készüléket levédheti jelszóval. Hiba Az olvasztó készülék figyelmezteti a kezelõt, amikor valamilyen hibát észlel. Sebesség általi vezérlés Az olvasztó készülék a gyártósor sebességének megfelelõen biztosítja a ragasztóanyagot. A sebesség általi vezérlést a motor vezérlõ rendszeren keresztül lehet aktiválni vagy inaktiválni. Ha sebesség általi vezérlést kíván alkalmazni, akkor be kell építeni egy vonalsebesség jelzõt. MEGJEGYZÉS: A sebesség által vezérelt üzemmód automatikus vagy jelvezérelt üzemmódként is ismert.

30 2-8 Bevezetés Az olvasztó készülék azonosítása Szervizelés vagy pótalkatrészek és opcionális eszközök megrendelésekor szüksége lesz az olvasztókészülék típus és cikkszámára. A típus és cikkszám a készülék azonosító lemezén található az olvasztó elülsõ részén.

31 Beépítés 3-1 Fejezet 3 Beépítés FIGYELEM: A következõ mûveleteket kizárólag szakképzett személy hajthatja végre. Kövesse a gépkönyvben és a kapcsolódó többi anyagban foglalt biztonsági elõírásokat. Áttekintés Az AltaBlue olvasztó készülékek beáítása minden megrendelés esetén gyárilag történik és beépítésükkor kizárólag az összeszerelést és az ebben a fejezetben ismertetett beállítási feladatokat kell elvégezni. Az olvasztó készülék a gyárból egy beépítõ készlettel érkezik, amely azokat az alkatrészeket tartalmazza, amelyet az üzemeltetõnek kell rászerelnie az olvasztóra. A beépítés befejezéséhez az üzemeltetõnek egyéb külön anyagokat is biztosítania kell. Ha az olvasztó készülékhez feltételesen rendelhetõ alkatrészeket is rendeltek, akkor annak telepítésére és üzemeltetésére vonatkozóan tanulmányozza át a feltételesen rendelhetõ felszereléshez mellékelt dokumentációban szereplõ elõírásokat. Az ebben a fejezetben szereplõ eljárásokat bemutató ábrák kettõs-motoros kettõs-áramú olvasztó készüléket ábrázolnak. További információk A fejezet a leggyakrabban alkalmazott formában mutatja be a beépítési folyamatokat. A folyamatok közötti különbségek, illetve a speciális szempontok magyarázata a legtöbb eljárás után található további információk táblázatban olvasható. Ahol értelmezhet, a táblázat egyes részei kereszt-hivatkozásokat is tartalmaznak. A további információkat tartalmazó táblázatokat a bal oldalon látható szimbólum jelzi.

32 3-2 Beépítés Áttekintés (folyt.) Beépítési feladatok A beépítés az alábbi sorrendben történik: 1. Ellenõrizze, hogy az elõírt környezeti feltételek és közmûvek meg vannak. 2. Csomagolja ki és vizsgálja át az olvasztó készüléket. 3. Állítsa be az áramszolgáltatást. 4. Csatlakoztassa a forró ragasztószóró tömlõket és pisztolyokat. 5. (Feltételes) Állítsa be a jelvezérelt üzemet. 6. (Feltételes) Csatlakoztassa a nyomásszabályzó átalakítóhoz. 7. Állítsa be az olvasztó készüléket a gyártási folyamattal való munkához. 8. (Feltételes) Telepítse a be és kimeneteket. 9. Szerelje fel a feltételes alkatrészeket. 10. Csatlakoztassa a pisztolyhajtót, mintázatvezérlõ vagy idõkapcsoló. 11. Öblítse át az olvasztó készüléket. A telepítést végzõ személyzet jártassága Az ebben a fejezetben szereplõ elõírások az alábbi témákban jártas személyzetnek szólnak: Forró ragasztószóró alkalmazási folyamatok Ipari áram és vezérlés bekötése Ipari mechanikus telepítési technikák Alapvetõ folyamatvezérlés és mûszerezés

33 Beépítés 3-3 Beépítési követelmények Az olvasztó készülék beépítése elõtt gyõzõdjön meg arról, hogy a beépítés tervezett helyén biztosított az elõírt hozzáférési hely, a környezeti feltételek és közmûvek. Rendelkezésre álló hely A 3-1 és a 3-2 ábrák az olvasztó készülék és a környezetében lévõ tárgyak közötti elõírt minimális távolságokat mutatják be. [109] 2770 MÛKÖDÉSI TERÜLET [36] [36] [10.63] [92.67] 2350) MÛKÖDÉSI TERÜLET [36] [30/50 l] ADAGOLÓ GARAT VERZIÓ [5.35] [15 l] 136 [36] Ábra 3-1 Egy/két-szivattyús olvasztó készülék beépítésekor figyelembe veendõ minimális távolságok

34 3-4 Beépítés Rendelkezésre álló hely (folyt.) [109] (2780) MÛKÖDÉSI TERÜLET [36] [37.78] [36] [36] [110] MÛKÖDÉSI TERÜLET [36] l 136 ADAGOLÓ GARAT VERZIÓ [10.63] 50 l 270 Ábra 3-2 Három/négy-szivattyús olvasztó készülék beépítésekor figyelembe veendõ minimális távolságok

35 Beépítés MÛKÖDÉSI TERÜLET MÛKÖDÉSI TERÜLET Ábra L olvasztó készülék beépítésekor figyelembe veendõ minimális távolságok

36 3-6 Beépítés Szellõzés Az AltaBlue olvasztó készülékek kényszerléghûtésesek. A levegõt egy ventilátor szívja keresztül a rendszeren és fúvatja ki az olvasztó készülék tetején található szellõzõ réseken. VIGYÁZAT: Soha ne zárja le a ventilátor bemenõ levegõ nyílásait vagy a szellõzõ kifúvó nyílásait. Elektromos áram Az olvasztó készülék beépítése elõtt ellenõrizze, hogy az olvasztó nincs túlterhelve, és hogy az üzem áramellátás biztosítja e az olvasztó és a használni kívánt pisztolyok által igényelt áramot. Az A. függelék: Az olvasztó készülék áramfogyasztásának kiszámítása, segítségével számíthatja ki, hogy hogyan kell ki számolni a maximális megengedett tömlõhosszúságot és pisztoly teljesítményt, amely az Ön gyártósora esetén alkalmazható. FIGYELEM: Áramütésveszély Építsen be egy lezárható áram megszakító kapcsolót az áramforrás és az olvasztó készülék közé. Ha nem építi be vagy nem megfelelõen használja a megszakító kapcsolót az olvasztó készülék szervizelésekor, ez személyi sérülést vagy halált okozhat.

37 Beépítés 3-7 Egyéb szempontok Amikor arról dönt, hogy hova telepíti az olvasztó készüléket, vegye figyelembe az alábbi egyéb tényezõket is. Az olvasztó készülék és az egyes pisztolyok között maximális távolságot az egyes tömlõk áramfogyasztása határozza meg. A. függelék: Az olvasztó készülék áramfogyasztásának kiszámítása c. részben található információ azzal kapcsolatban, hogyan határozható meg a maximális megengedett hossz. A kezelõnek képesnek kell lennie biztonsággal elérni a vezérlõpanelt és pontosan ellenõrizni a vezérlõpanel kijelzõit. A kezelõnek képesnek kell lennie biztonsággal megfigyelni a forró olvadék szintjét a tartályban. Az olvasztó készüléket olyan területektõl távol kell beépíteni, ahol nagy lejtõk vannak, illetve, ahol nagy a hõmérséklet ingadozása. Az olvasztó készüléket olyan helyre kell beépíteni, amely megfelel az alkalmazott forró olvadék Biztonsági Adatlapjában szereplõ szellõzéssel kapcsolatos elõírásoknak. Az olvasztó készülék nem tehetõ ki túlságosan nagy vibrációnak.
