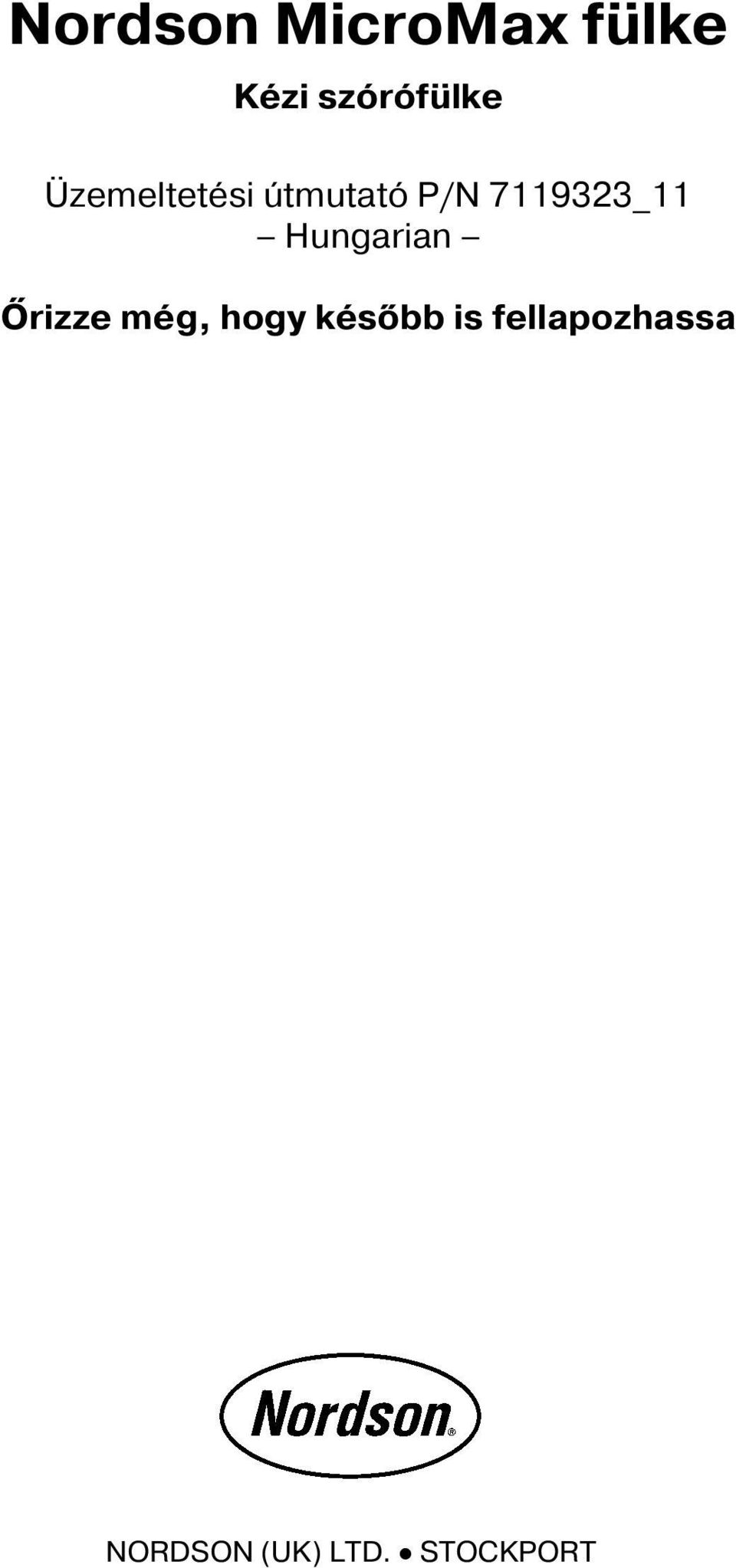

1 Nordson MicroMax fülke Kézi szórófülke Üzemeltetési útmutató Hungarian Õrizze még, hogy késõbb is fellapozhassa NORDSON (UK) LTD. STOCKPORT

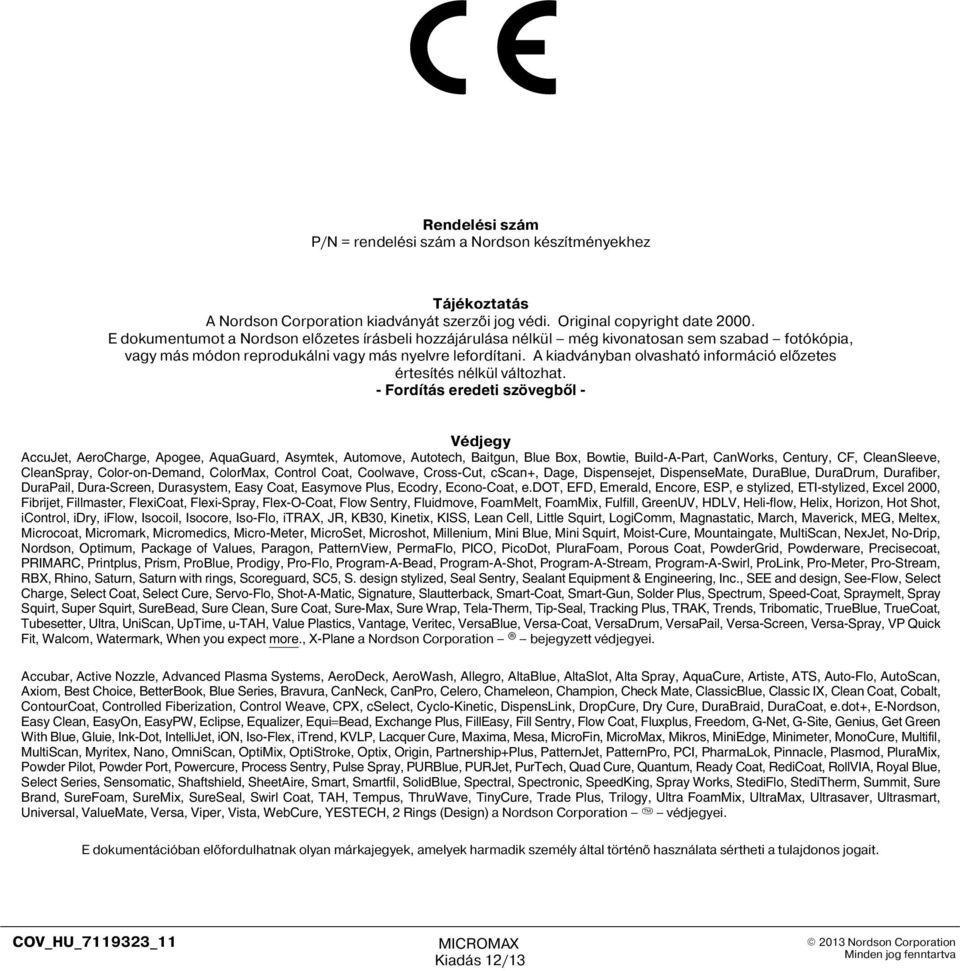

2 Rendelési szám P/N = rendelési szám a Nordson készítményekhez Tájékoztatás A Nordson Corporation kiadványát szerzõi jog védi. Original copyright date E dokumentumot a Nordson elõzetes írásbeli hozzájárulása nélkül még kivonatosan sem szabad fotókópia, vagy más módon reprodukálni vagy más nyelvre lefordítani. A kiadványban olvasható információ elõzetes értesítés nélkül változhat. - Fordítás eredeti szövegből - Védjegy AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, Bowtie, Build A Part, CanWorks, Century, CF, CleanSleeve, CleanSpray, Color on Demand, ColorMax, Control Coat, Coolwave, Cross Cut, cscan+, Dage, Dispensejet, DispenseMate, DuraBlue, DuraDrum, Durafiber, DuraPail, Dura Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo Coat, e.dot, EFD, Emerald, Encore, ESP, e stylized, ETI stylized, Excel 2000, Fibrijet, Fillmaster, FlexiCoat, Flexi Spray, Flex O Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Fulfill, GreenUV, HDLV, Heli flow, Helix, Horizon, Hot Shot, icontrol, idry, iflow, Isocoil, Isocore, Iso Flo, itrax, JR, KB30, Kinetix, KISS, Lean Cell, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, Micromedics, Micro Meter, MicroSet, Microshot, Millenium, Mini Blue, Mini Squirt, Moist Cure, Mountaingate, MultiScan, NexJet, No Drip, Nordson, Optimum, Package of Values, Paragon, PatternView, PermaFlo, PICO, PicoDot, PluraFoam, Porous Coat, PowderGrid, Powderware, Precisecoat, PRIMARC, Printplus, Prism, ProBlue, Prodigy, Pro Flo, Program A Bead, Program A Shot, Program A Stream, Program A Swirl, ProLink, Pro Meter, Pro Stream, RBX, Rhino, Saturn, Saturn with rings, Scoreguard, SC5, S. design stylized, Seal Sentry, Sealant Equipment & Engineering, Inc., SEE and design, See Flow, Select Charge, Select Coat, Select Cure, Servo Flo, Shot A Matic, Signature, Slautterback, Smart Coat, Smart Gun, Solder Plus, Spectrum, Speed Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure Max, Sure Wrap, Tela Therm, Tip Seal, Tracking Plus, TRAK, Trends, Tribomatic, TrueBlue, TrueCoat, Tubesetter, Ultra, UniScan, UpTime, u TAH, Value Plastics, Vantage, Veritec, VersaBlue, Versa Coat, VersaDrum, VersaPail, Versa Screen, Versa Spray, VP Quick Fit, Walcom, Watermark, When you expect more., X Plane a Nordson Corporation bejegyzett védjegyei. Accubar, Active Nozzle, Advanced Plasma Systems, AeroDeck, AeroWash, Allegro, AltaBlue, AltaSlot, Alta Spray, AquaCure, Artiste, ATS, Auto Flo, AutoScan, Axiom, Best Choice, BetterBook, Blue Series, Bravura, CanNeck, CanPro, Celero, Chameleon, Champion, Check Mate, ClassicBlue, Classic IX, Clean Coat, Cobalt, ContourCoat, Controlled Fiberization, Control Weave, CPX, cselect, Cyclo Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, e.dot+, E Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Equalizer, Equi=Bead, Exchange Plus, FillEasy, Fill Sentry, Flow Coat, Fluxplus, Freedom, G Net, G Site, Genius, Get Green With Blue, Gluie, Ink Dot, IntelliJet, ion, Iso Flex, itrend, KVLP, Lacquer Cure, Maxima, Mesa, MicroFin, MicroMax, Mikros, MiniEdge, Minimeter, MonoCure, Multifil, MultiScan, Myritex, Nano, OmniScan, OptiMix, OptiStroke, Optix, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, PharmaLok, Pinnacle, Plasmod, PluraMix, Powder Pilot, Powder Port, Powercure, Process Sentry, Pulse Spray, PURBlue, PURJet, PurTech, Quad Cure, Quantum, Ready Coat, RediCoat, RollVIA, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, Smartfil, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, StediFlo, StediTherm, Summit, Sure Brand, SureFoam, SureMix, SureSeal, Swirl Coat, TAH, Tempus, ThruWave, TinyCure, Trade Plus, Trilogy, Ultra FoamMix, UltraMax, Ultrasaver, Ultrasmart, Universal, ValueMate, Versa, Viper, Vista, WebCure, YESTECH, 2 Rings (Design) a Nordson Corporation védjegyei. E dokumentációban elõfordulhatnak olyan márkajegyek, amelyek harmadik személy által történõ használata sértheti a tulajdonos jogait. COV_HU_ _11

3 Szabvány-megfelelési nyilatkozat Szabvány-megfelelési nyilatkozat 98/37/EC 73/23/EEC Mi, Nordson (U.K.) Limited a Ashurst Drive, Cheadle Heath, Stockport, Cheshire, SK3 0RY, United KingdomUnited Kingdom Egyesült Királyság mint az alábbi termék(ek) szállítója/gyártója, teljes felelõsségünk tudatában kijelentjük, hogy Termék neve MicroMax fülke 1-17 és X-1 X-17 Modellszám(ok) , , , , és és , továbbá Termék opciók mind amelyekre a jelen nyilatkozat vonatkozik, eleget tesznek az alábbi szabványoknak és egyéb normatív dokumentumoknak Biztonság BS EN :1993 Gépek biztonsága Gépek villamos szerkezetei a 98/37/EC és 73/23/EEC irányelvek rendelkezéseinek megfelelõen EN 60335: 1. rész:1988 Háztartási és hasonló jellegû villamos készülékek biztonsága BS EN 292:1991 Gépek biztonsága Alapfogalmak, általános tervezési elvek Nordson (U.K.) Ltd., 2002 október 2-án Jim Ainsworth vezérigazgató NB ref EN45014 (BS7514)

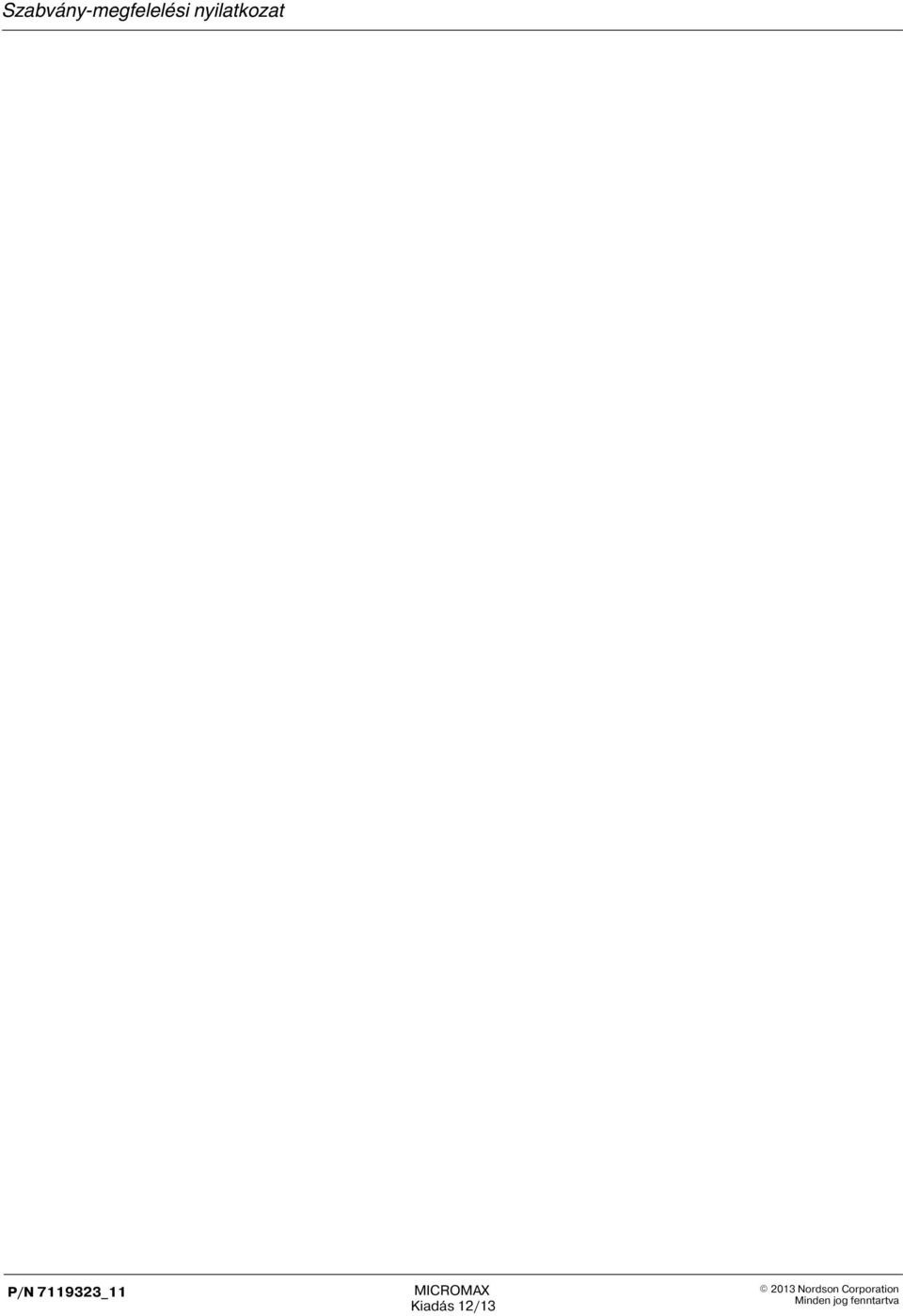

4 Szabvány-megfelelési nyilatkozat

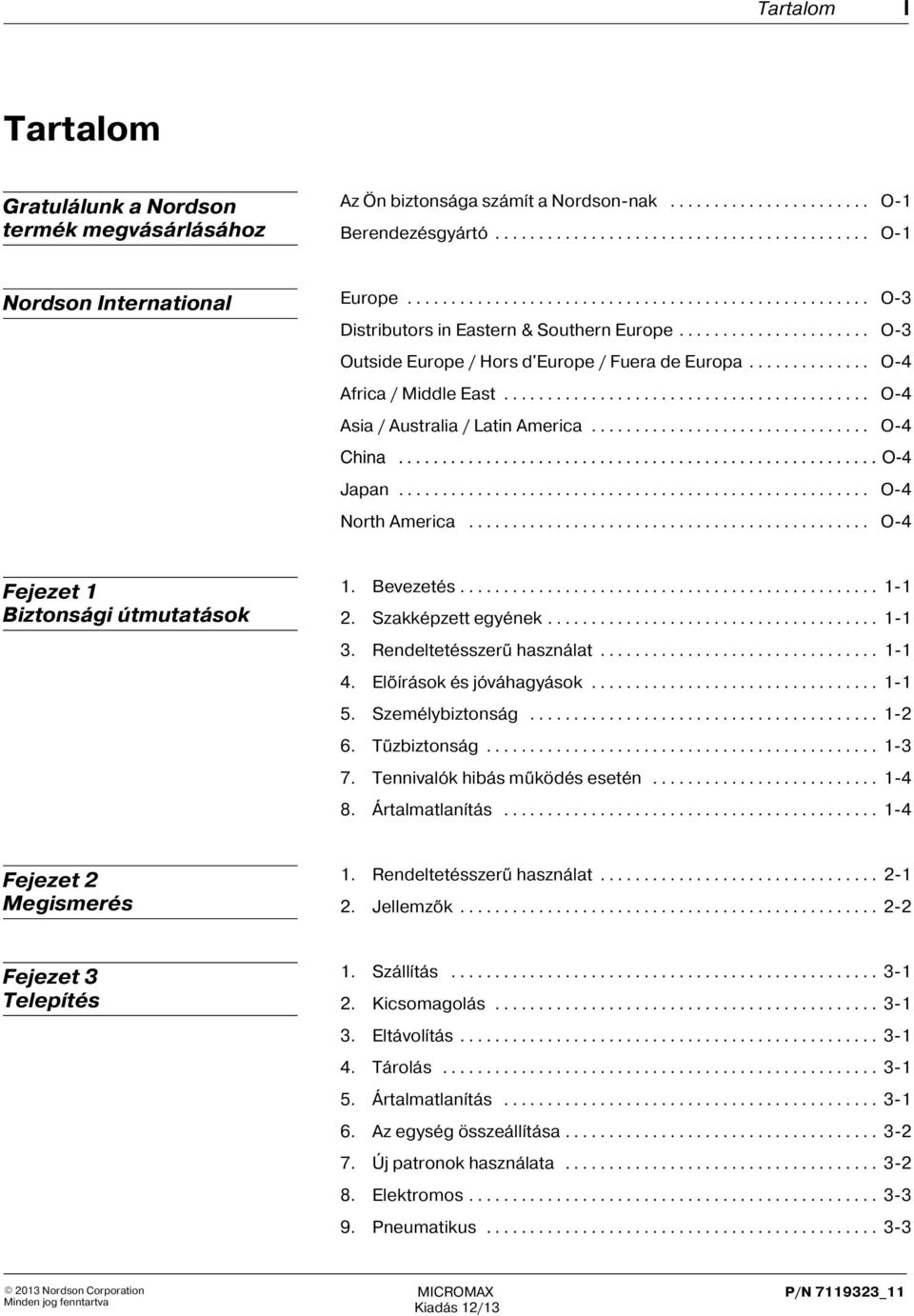

5 Tartalom I Tartalom Gratulálunk a Nordson termék megvásárlásához Az Ön biztonsága számít a Nordson-nak... O 1 Berendezésgyártó... O 1 Nordson International Europe... O 3 Distributors in Eastern & Southern Europe... O 3 Outside Europe / Hors d'europe / Fuera de Europa... O 4 Africa / Middle East... O 4 Asia / Australia / Latin America... O 4 China... O 4 Japan... O 4 North America... O 4 Fejezet 1 Biztonsági útmutatások 1. Bevezetés Szakképzett egyének Rendeltetésszerû használat Elõírások és jóváhagyások Személybiztonság Tûzbiztonság Tennivalók hibás mûködés esetén Ártalmatlanítás Fejezet 2 Megismerés 1. Rendeltetésszerû használat Jellemzõk Fejezet 3 Telepítés 1. Szállítás Kicsomagolás Eltávolítás Tárolás Ártalmatlanítás Az egység összeállítása Új patronok használata Elektromos Pneumatikus

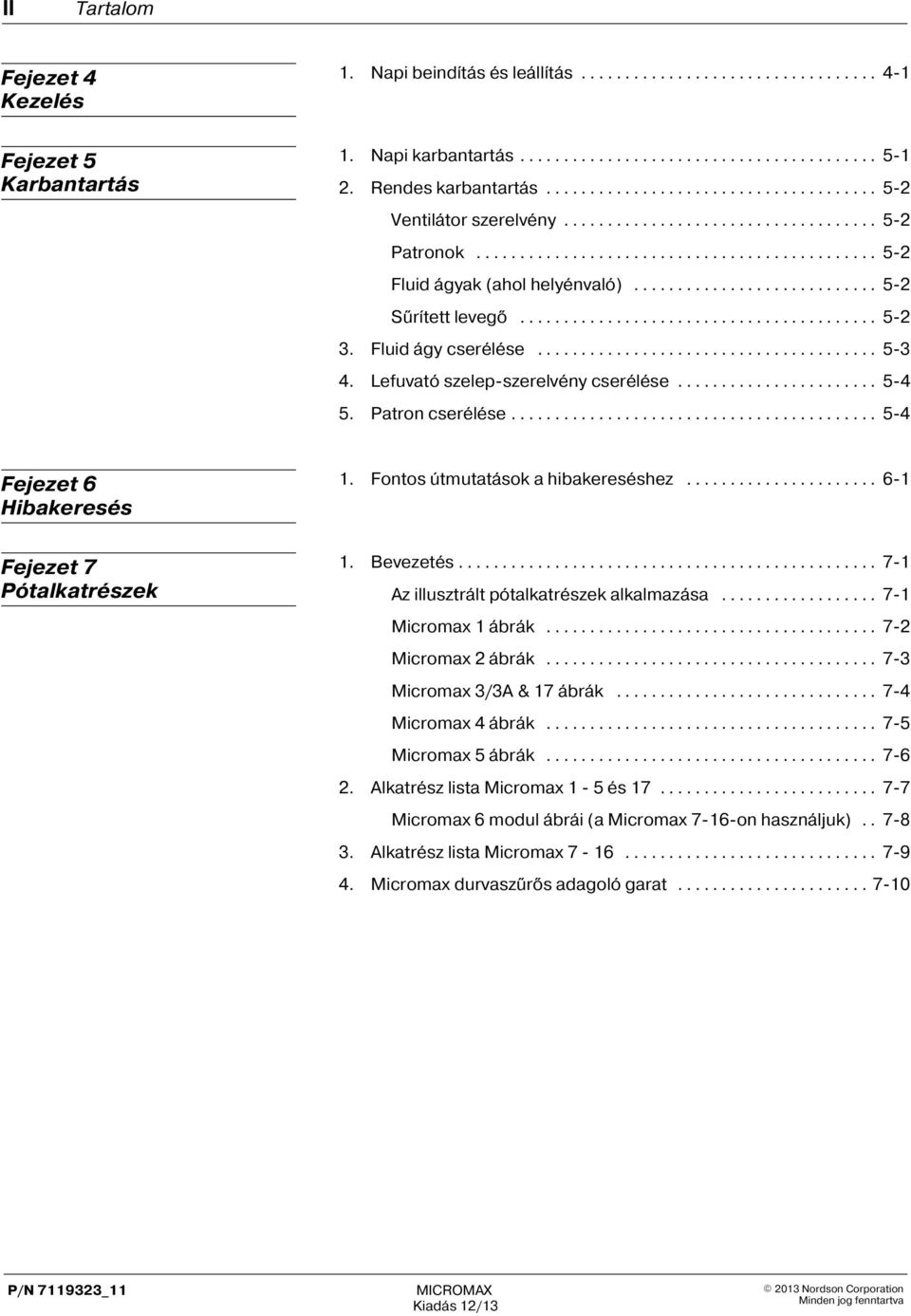

6 II Tartalom Fejezet 4 Kezelés 1. Napi beindítás és leállítás Fejezet 5 Karbantartás 1. Napi karbantartás Rendes karbantartás Ventilátor szerelvény Patronok Fluid ágyak (ahol helyénvaló) Sûrített levegõ Fluid ágy cserélése Lefuvató szelep-szerelvény cserélése Patron cserélése Fejezet 6 Hibakeresés 1. Fontos útmutatások a hibakereséshez Fejezet 7 Pótalkatrészek 1. Bevezetés Az illusztrált pótalkatrészek alkalmazása Micromax 1 ábrák Micromax 2 ábrák Micromax 3/3A & 17 ábrák Micromax 4 ábrák Micromax 5 ábrák Alkatrész lista Micromax 1-5 és Micromax 6 modul ábrái (a Micromax 7-16-on használjuk) Alkatrész lista Micromax Micromax durvaszûrõs adagoló garat

7 Tartalom III Fejezet 8 Mûszaki adatok 1. Elektromos Súlyadatok Zaj Levegõellátás Micromax 1 & X-1 méretek Micromax 2 & X-2 méretek Micromax 3/3A & X-3/3A méretek Micromax 4 & X-4 méretek Micromax 5 & X-5 méretek Micromax 6 & X-6 modulméretek Micromax 7 & X-7 méretek Micromax 7A & X-7A méretek Micromax 8 & X-8 méretek Micromax 9 & X-9 méretek Micromax 10 & X-10 méretek Micromax 11 & X-11 méretek Micromax 12 & X-12 méretek Micromax 13 & X-13 méretek Micromax 14 & X-14 méretek Micromax 15 & X-15 méretek Micromax 16 & X-16 méretek Micromax 17 & X-17 méretek

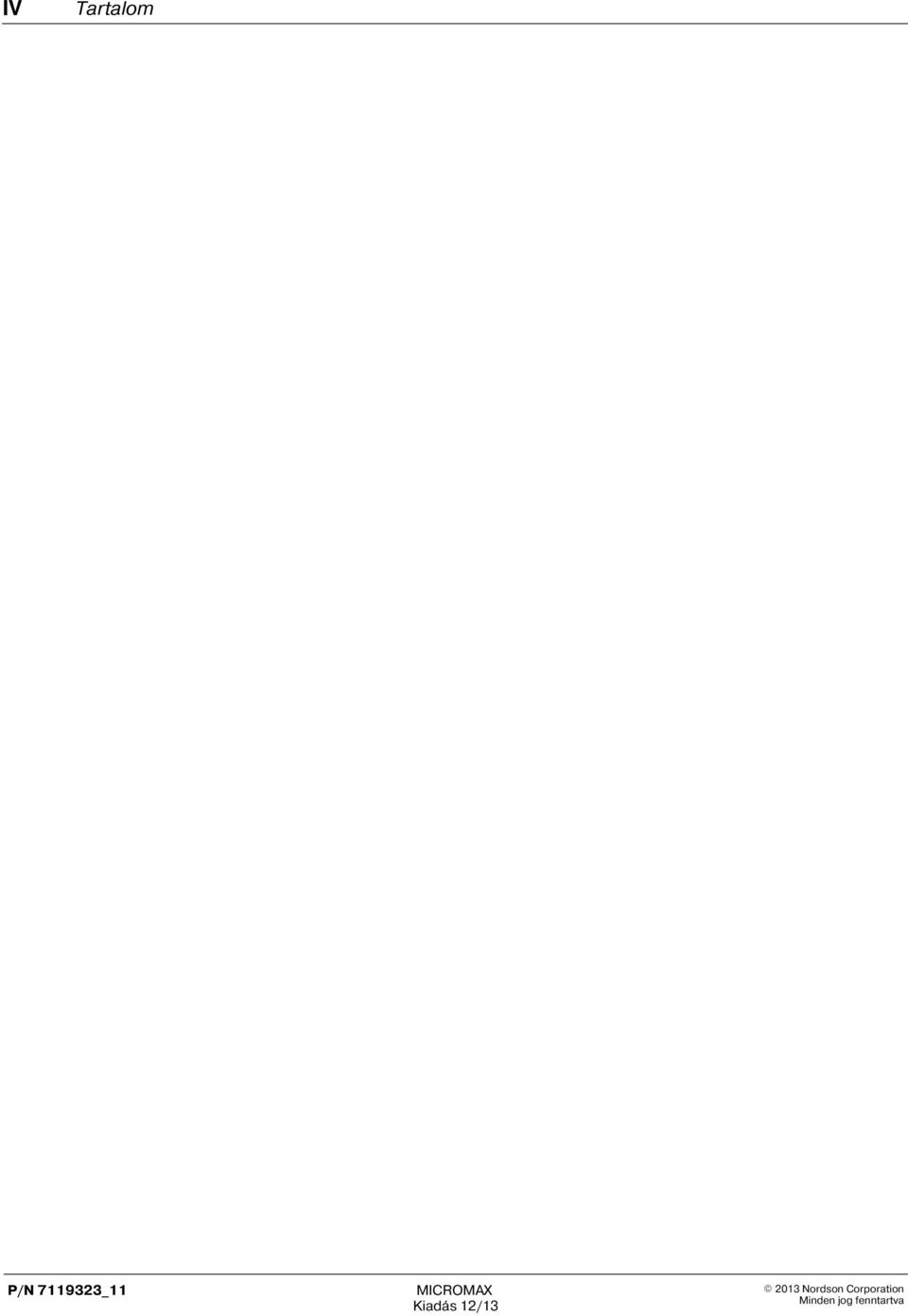

8 IV Tartalom

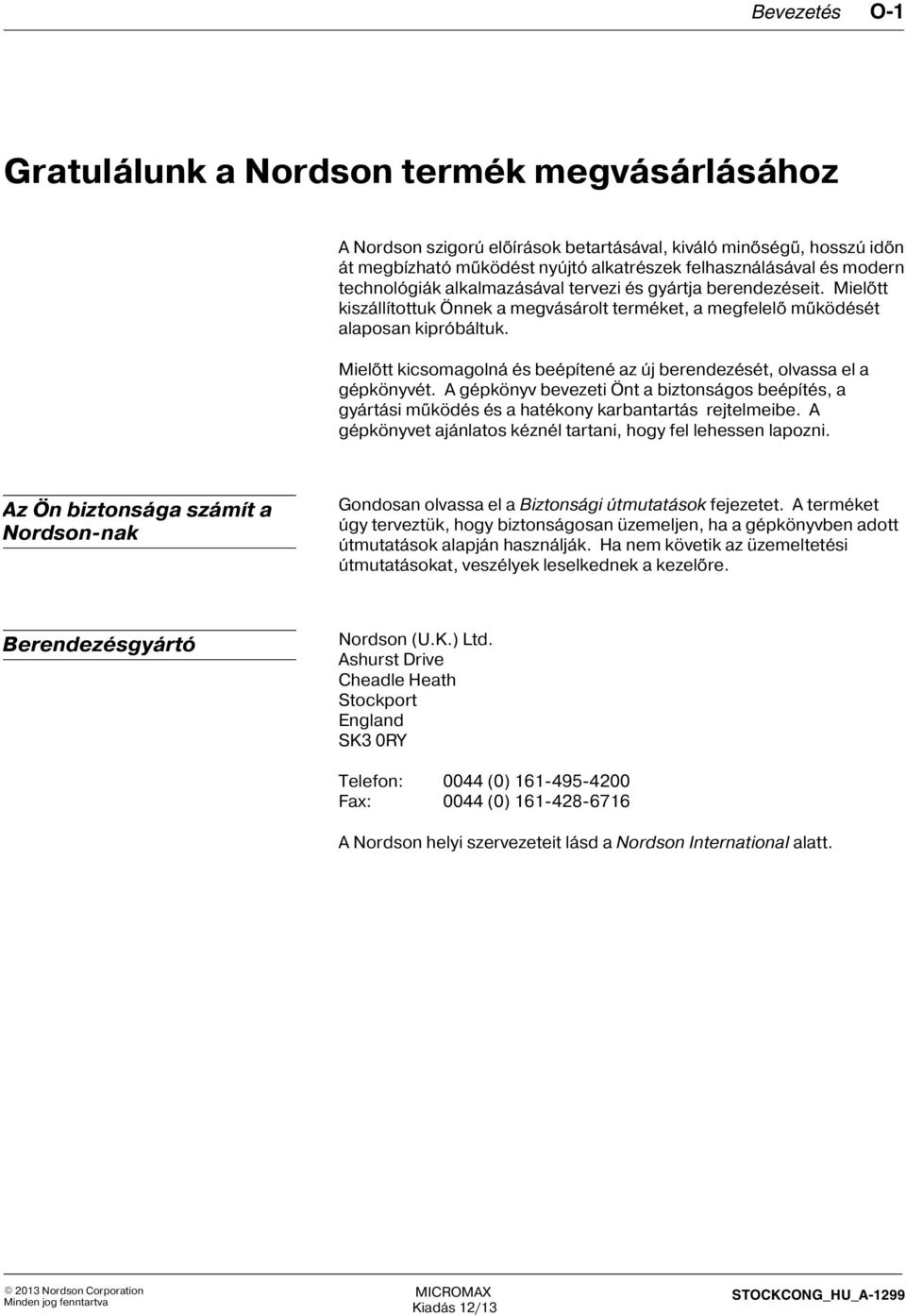

9 Bevezetés O 1 Gratulálunk a Nordson termék megvásárlásához A Nordson szigorú elõírások betartásával, kiváló minõségû, hosszú idõn át megbízható mûködést nyújtó alkatrészek felhasználásával és modern technológiák alkalmazásával tervezi és gyártja berendezéseit. Mielõtt kiszállítottuk Önnek a megvásárolt terméket, a megfelelõ mûködését alaposan kipróbáltuk. Mielõtt kicsomagolná és beépítené az új berendezését, olvassa el a gépkönyvét. A gépkönyv bevezeti Önt a biztonságos beépítés, a gyártási mûködés és a hatékony karbantartás rejtelmeibe. A gépkönyvet ajánlatos kéznél tartani, hogy fel lehessen lapozni. Az Ön biztonsága számít a Nordson-nak Gondosan olvassa el a Biztonsági útmutatások fejezetet. A terméket úgy terveztük, hogy biztonságosan üzemeljen, ha a gépkönyvben adott útmutatások alapján használják. Ha nem követik az üzemeltetési útmutatásokat, veszélyek leselkednek a kezelõre. Berendezésgyártó Nordson (U.K.) Ltd. Ashurst Drive Cheadle Heath Stockport England SK3 0RY Telefon: 0044 (0) Fax: 0044 (0) A Nordson helyi szervezeteit lásd a Nordson International alatt. STOCKCONG_HU_A-1299

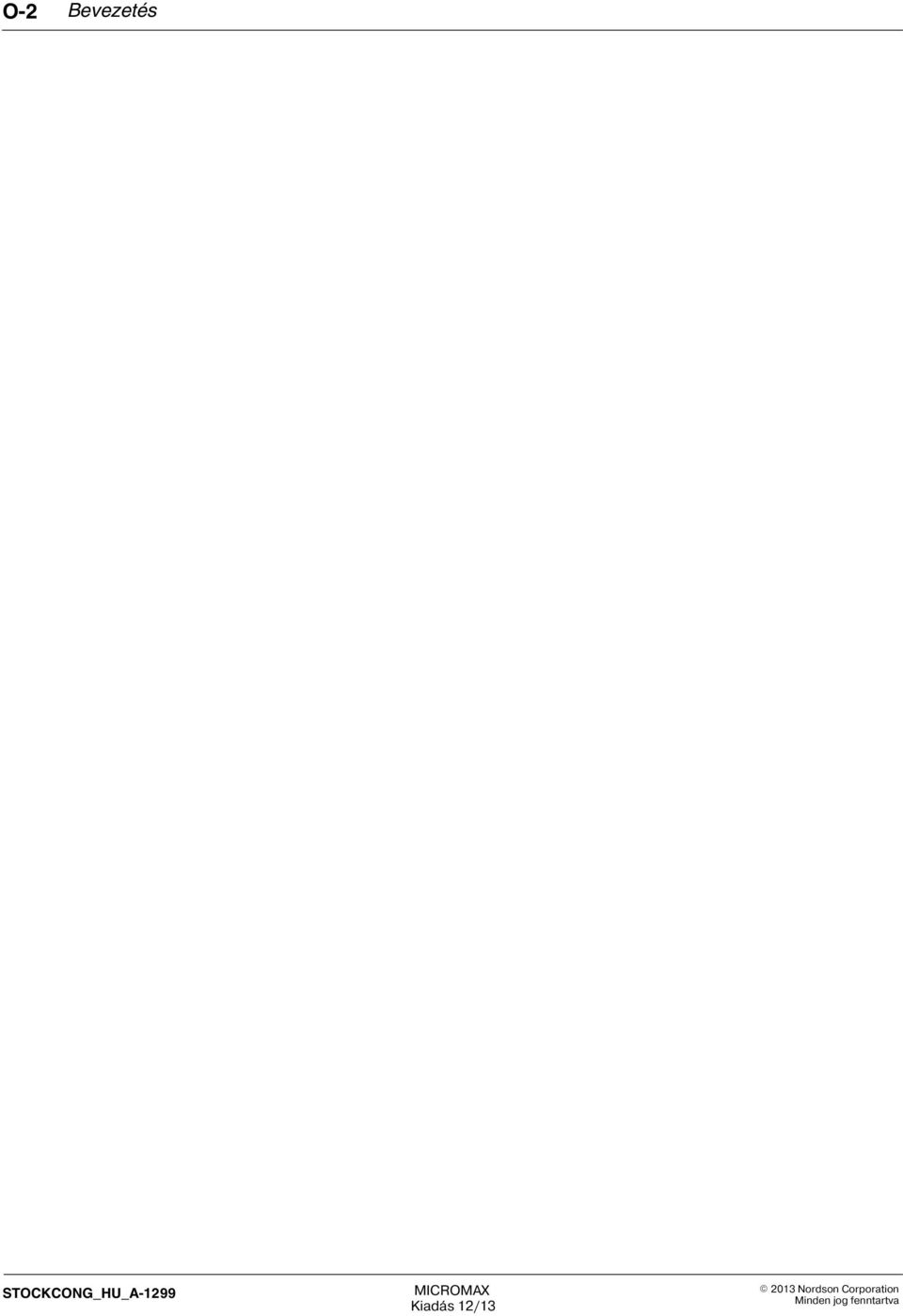

10 O 2 Bevezetés STOCKCONG_HU_A-1299

11 Introduction O 3 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Industrial Coating Systems Distributors in Eastern & Southern Europe DED, Germany NI_Q-1112-MX

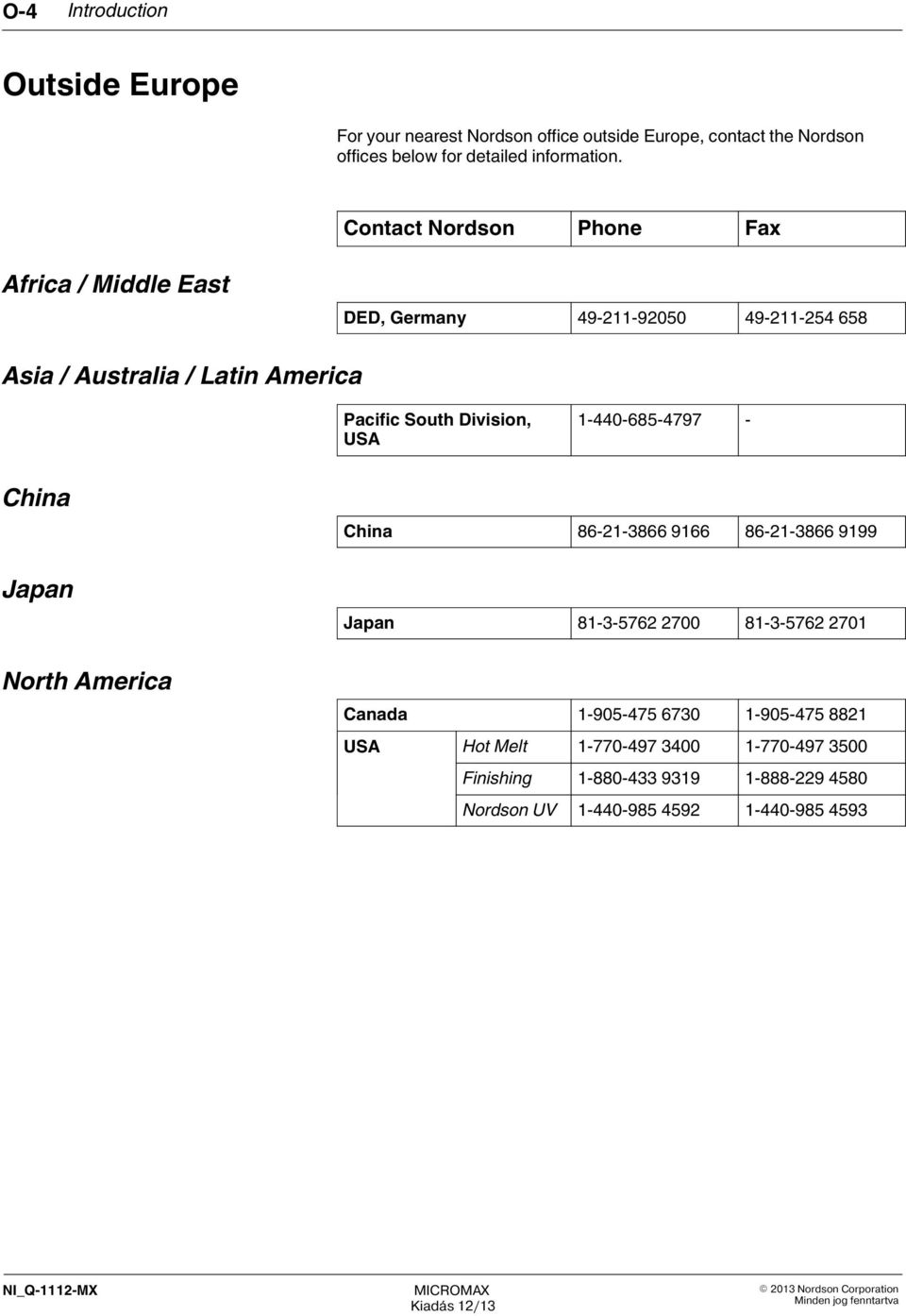

12 O 4 Introduction Outside Europe For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA China Japan North America China Japan Canada USA Hot Melt Finishing Nordson UV NI_Q-1112-MX

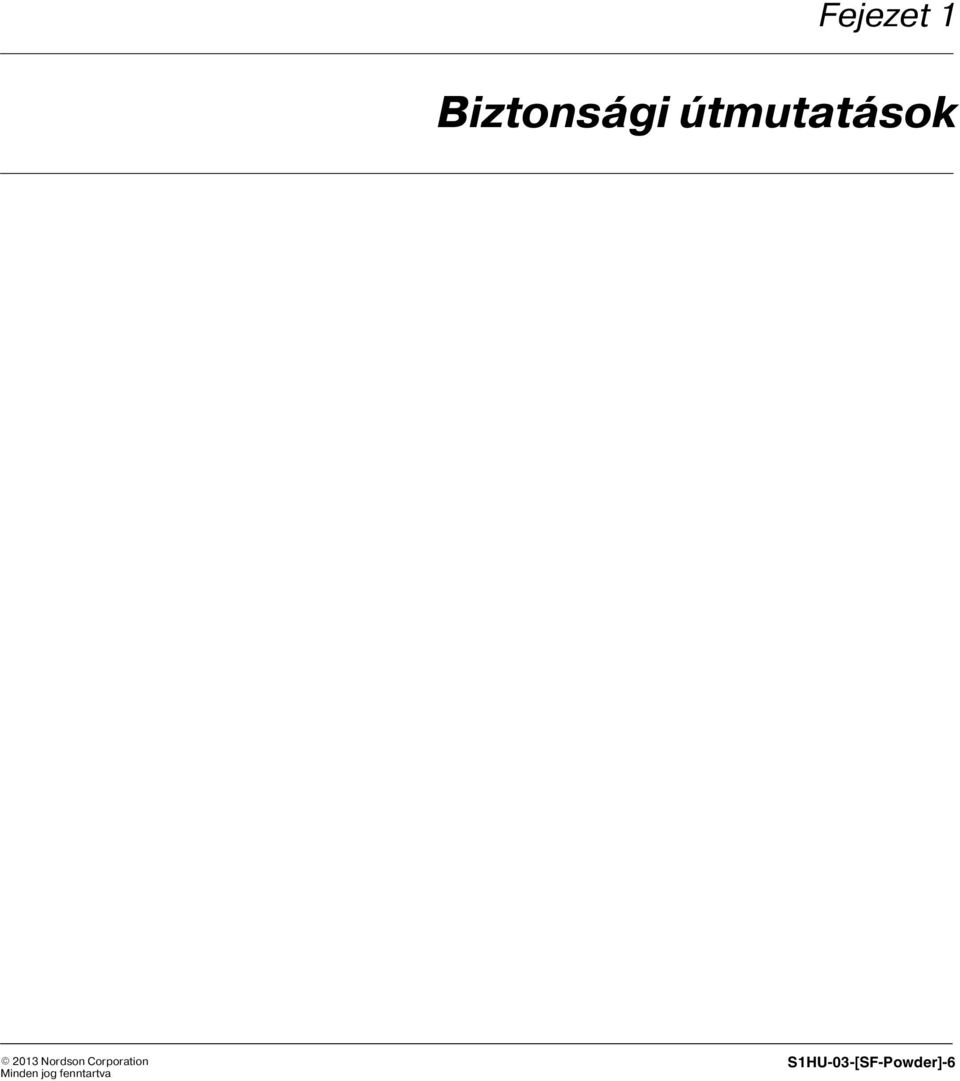

13 Fejezet 1 Biztonsági útmutatások S1HU-03-[SF-Powder]-6

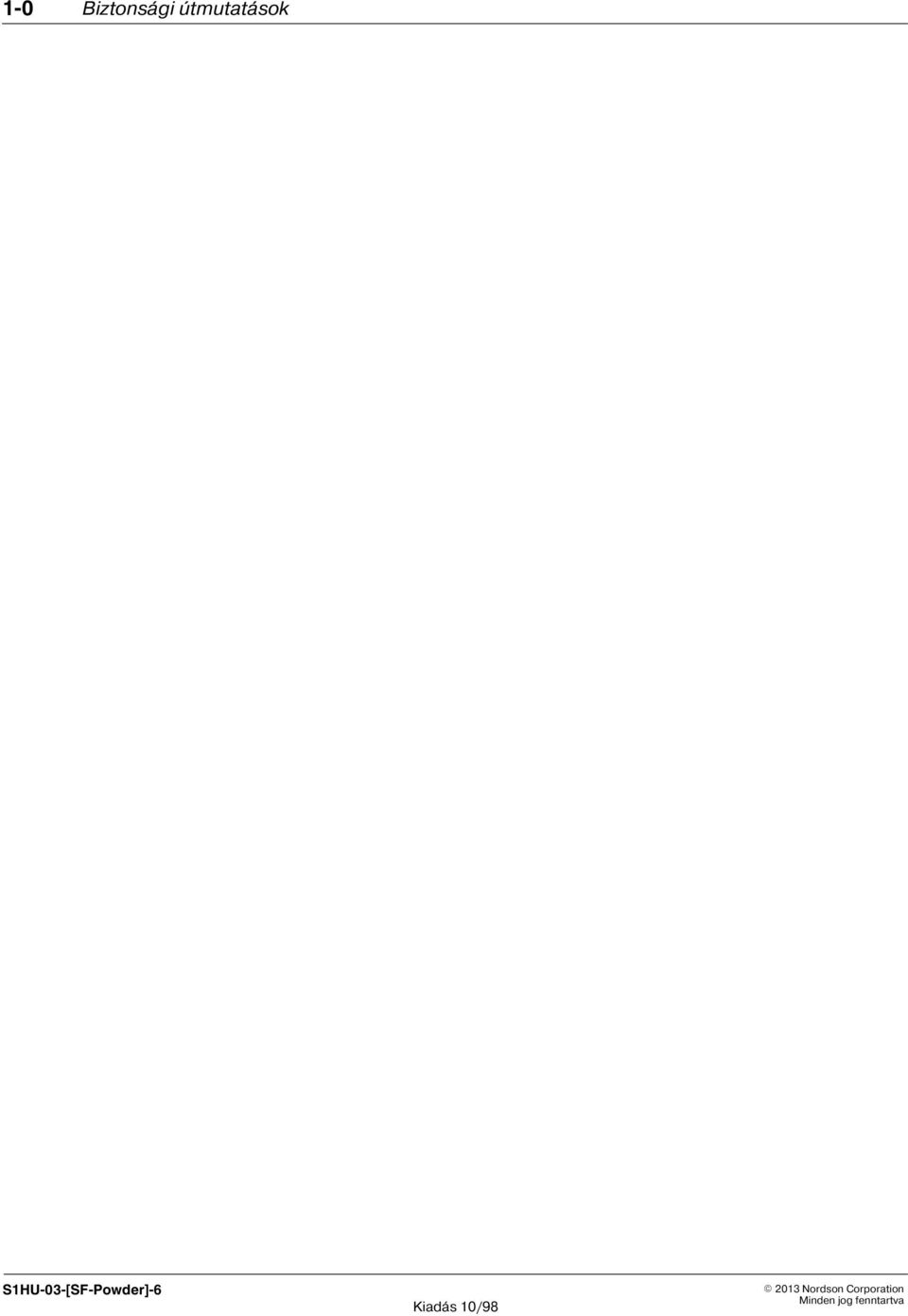

14 1 0 Biztonsági útmutatások S1HU-03-[SF-Powder]-6 Kiadás 10/98

15 Biztonsági útmutatások 1 1 Fejezet 1 Biztonsági útmutatások 1. Bevezetés Olvassa és és kövesse a biztonsággal kapcsolatos alábbi útmutatásokat. A feladatokkal és berendezésekkel kapcsolatos figyelmeztetések, óvintések és útmutatások a berendezések dokumentációjának vonatkozó helyén találhatók. Gondoskodjon róla, hogy a berendezések teljes dokumentációjához, így ehhez is, mindaz hozzáférhessen, aki a berendezéseket üzemelteti vagy szervizeli. 2. Szakképzett egyének A készülék üzemeltetõi maguk felelnek azért, hogy a Nordson készülékeket szakképzett egyének építsék be, kezeljék és tartsák karban. Szakképzett egyének azok a munkatársak vagy megbízottak, akiket betanítottak a reájuk bízott feladatok biztonságos végrehajtására. Ismerik az összes vonatkozó munkavédelmi és baleset-megelõzési elõírást, továbbá fizikailag képesek elvégezni a reájuk bízott feladatokat. 3. Rendeltetésszerû használat Ha a Nordson berendezéseket a hozzátartozó dokumentációban közöltektõl eltérõ módon használják, ennek személyi sérülés és anyagi kár lehet az eredménye. Íme néhány példa a berendezés nem rendeltetésnek megfelelõ használatára össze nem férõ anyagok használata jogosulatlan módosítások végzése biztonsági védelmek vagy reteszelések eltávolítása vagy áthidalása össze nem férõ ill. megrongálódott alkatrészek használata jóvá nem hagyott segédberendezések használata berendezések névleges maximális jellemzõket meghaladó üzemeltetése 4. Elõírások és jóváhagyások Állapítsa meg, hogy az összes berendezés arra a környezetre van-e méretezve és jóváhagyva, amelyben használni fogják. A Nordson berendezések jóváhagyása semmissé válik, ha nem követik a beépítéshez, üzemeltetéshez és szervizeléshez adott útmutatásokat. S1HU-03-[SF-Powder]-6

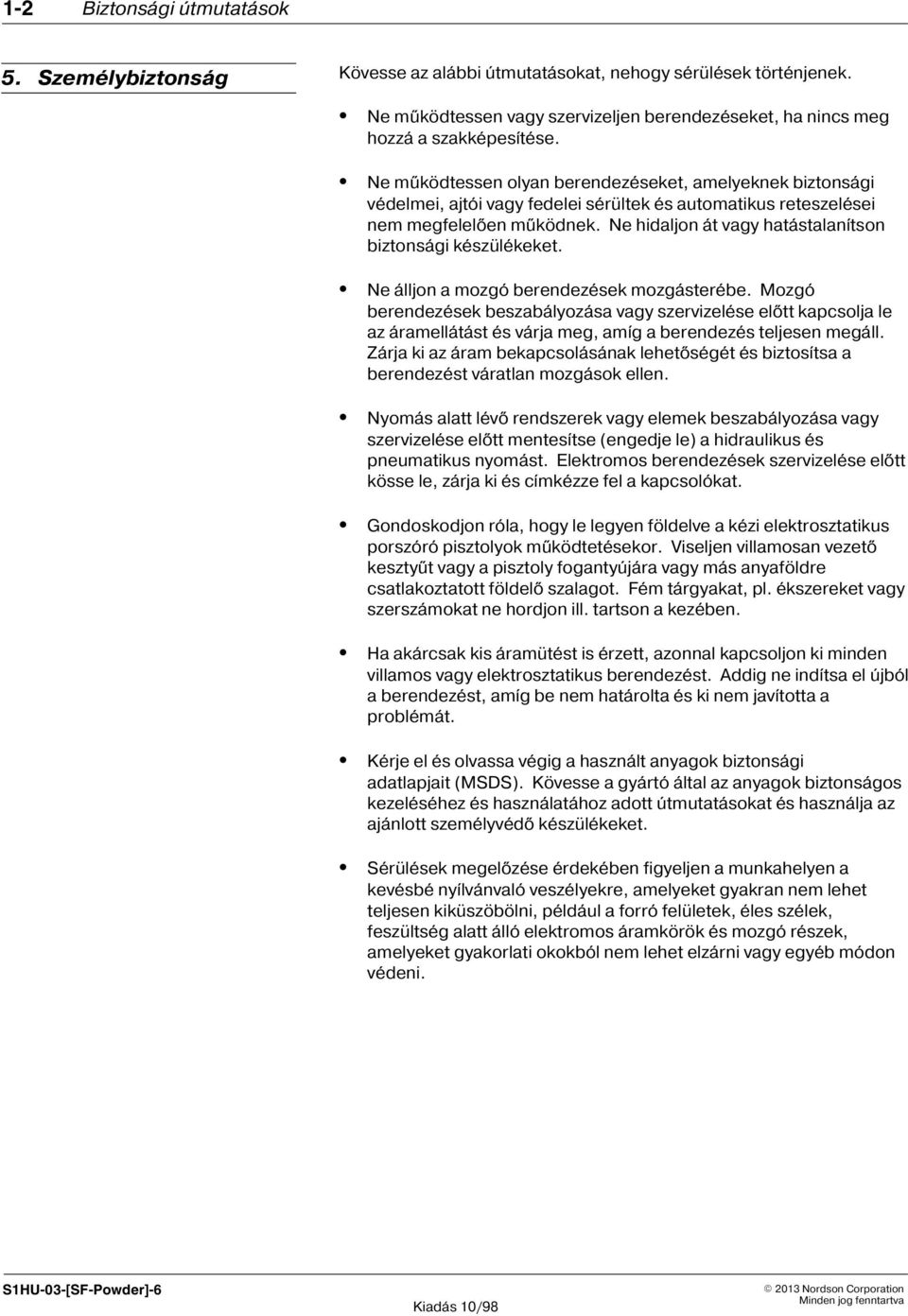

16 1 2 Biztonsági útmutatások 5. Személybiztonság Kövesse az alábbi útmutatásokat, nehogy sérülések történjenek. Ne mûködtessen vagy szervizeljen berendezéseket, ha nincs meg hozzá a szakképesítése. Ne mûködtessen olyan berendezéseket, amelyeknek biztonsági védelmei, ajtói vagy fedelei sérültek és automatikus reteszelései nem megfelelõen mûködnek. Ne hidaljon át vagy hatástalanítson biztonsági készülékeket. Ne álljon a mozgó berendezések mozgásterébe. Mozgó berendezések beszabályozása vagy szervizelése elõtt kapcsolja le az áramellátást és várja meg, amíg a berendezés teljesen megáll. Zárja ki az áram bekapcsolásának lehetõségét és biztosítsa a berendezést váratlan mozgások ellen. Nyomás alatt lévõ rendszerek vagy elemek beszabályozása vagy szervizelése elõtt mentesítse (engedje le) a hidraulikus és pneumatikus nyomást. Elektromos berendezések szervizelése elõtt kösse le, zárja ki és címkézze fel a kapcsolókat. Gondoskodjon róla, hogy le legyen földelve a kézi elektrosztatikus porszóró pisztolyok mûködtetésekor. Viseljen villamosan vezetõ kesztyût vagy a pisztoly fogantyújára vagy más anyaföldre csatlakoztatott földelõ szalagot. Fém tárgyakat, pl. ékszereket vagy szerszámokat ne hordjon ill. tartson a kezében. Ha akárcsak kis áramütést is érzett, azonnal kapcsoljon ki minden villamos vagy elektrosztatikus berendezést. Addig ne indítsa el újból a berendezést, amíg be nem határolta és ki nem javította a problémát. Kérje el és olvassa végig a használt anyagok biztonsági adatlapjait (MSDS). Kövesse a gyártó által az anyagok biztonságos kezeléséhez és használatához adott útmutatásokat és használja az ajánlott személyvédõ készülékeket. Sérülések megelõzése érdekében figyeljen a munkahelyen a kevésbé nyílvánvaló veszélyekre, amelyeket gyakran nem lehet teljesen kiküszöbölni, például a forró felületek, éles szélek, feszültség alatt álló elektromos áramkörök és mozgó részek, amelyeket gyakorlati okokból nem lehet elzárni vagy egyéb módon védeni. S1HU-03-[SF-Powder]-6 Kiadás 10/98

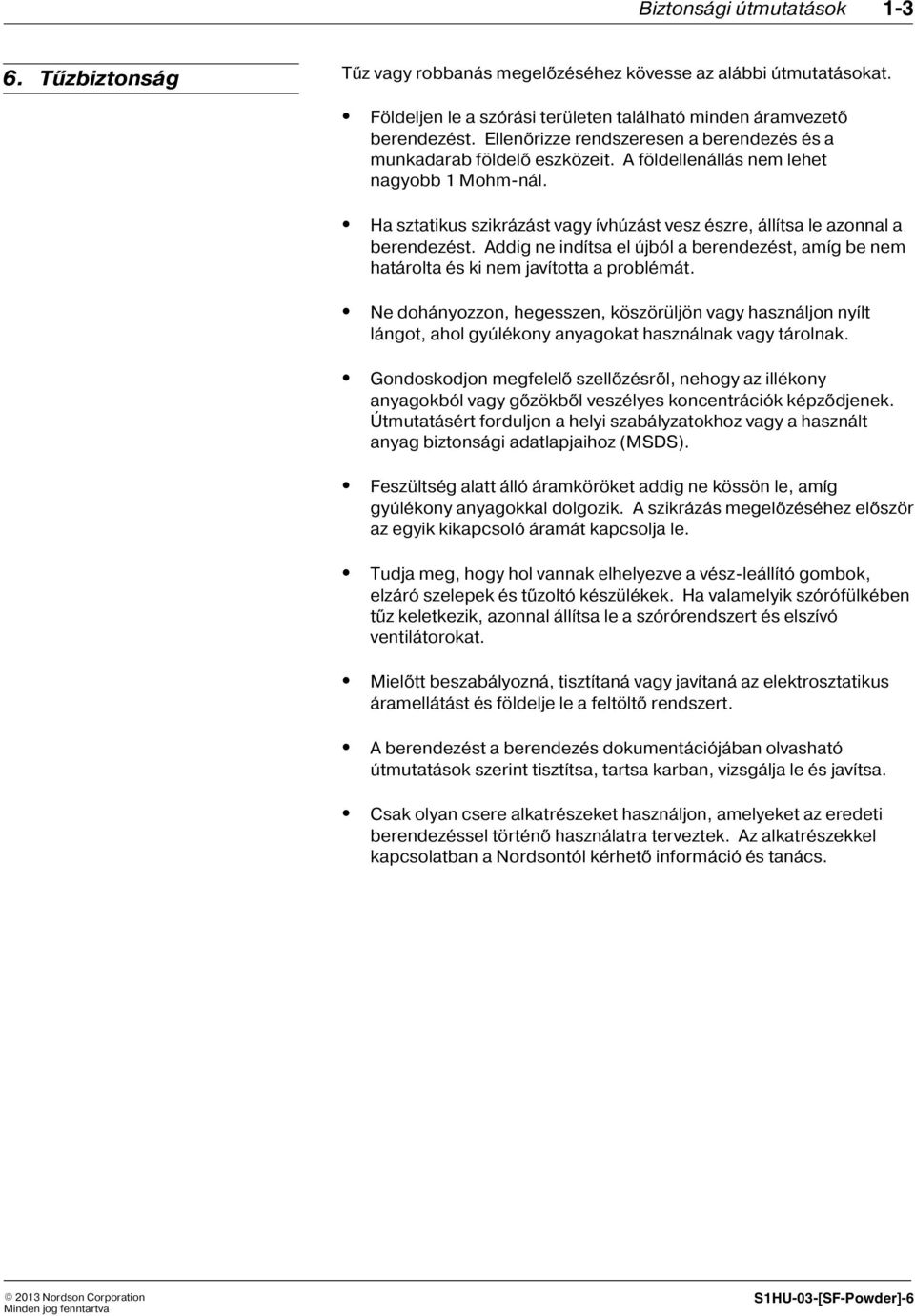

17 Biztonsági útmutatások Tûzbiztonság Tûz vagy robbanás megelõzéséhez kövesse az alábbi útmutatásokat. Földeljen le a szórási területen található minden áramvezetõ berendezést. Ellenõrizze rendszeresen a berendezés és a munkadarab földelõ eszközeit. A földellenállás nem lehet nagyobb 1 Mohm-nál. Ha sztatikus szikrázást vagy ívhúzást vesz észre, állítsa le azonnal a berendezést. Addig ne indítsa el újból a berendezést, amíg be nem határolta és ki nem javította a problémát. Ne dohányozzon, hegesszen, köszörüljön vagy használjon nyílt lángot, ahol gyúlékony anyagokat használnak vagy tárolnak. Gondoskodjon megfelelõ szellõzésrõl, nehogy az illékony anyagokból vagy gõzökbõl veszélyes koncentrációk képzõdjenek. Útmutatásért forduljon a helyi szabályzatokhoz vagy a használt anyag biztonsági adatlapjaihoz (MSDS). Feszültség alatt álló áramköröket addig ne kössön le, amíg gyúlékony anyagokkal dolgozik. A szikrázás megelõzéséhez elõször az egyik kikapcsoló áramát kapcsolja le. Tudja meg, hogy hol vannak elhelyezve a vész-leállító gombok, elzáró szelepek és tûzoltó készülékek. Ha valamelyik szórófülkében tûz keletkezik, azonnal állítsa le a szórórendszert és elszívó ventilátorokat. Mielõtt beszabályozná, tisztítaná vagy javítaná az elektrosztatikus áramellátást és földelje le a feltöltõ rendszert. A berendezést a berendezés dokumentációjában olvasható útmutatások szerint tisztítsa, tartsa karban, vizsgálja le és javítsa. Csak olyan csere alkatrészeket használjon, amelyeket az eredeti berendezéssel történõ használatra terveztek. Az alkatrészekkel kapcsolatban a Nordsontól kérhetõ információ és tanács. S1HU-03-[SF-Powder]-6

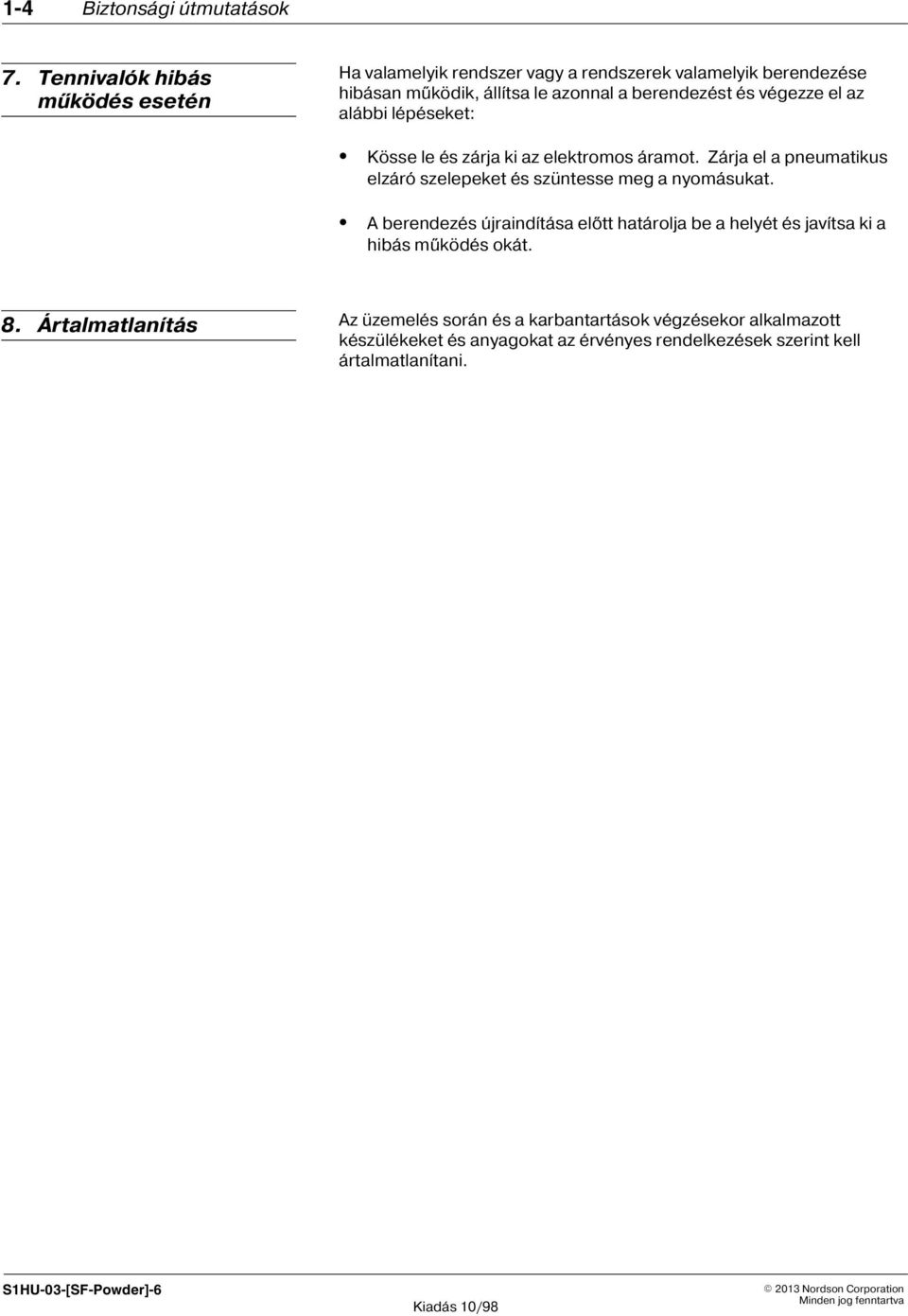

18 1 4 Biztonsági útmutatások 7. Tennivalók hibás mûködés esetén Ha valamelyik rendszer vagy a rendszerek valamelyik berendezése hibásan mûködik, állítsa le azonnal a berendezést és végezze el az alábbi lépéseket: Kösse le és zárja ki az elektromos áramot. Zárja el a pneumatikus elzáró szelepeket és szüntesse meg a nyomásukat. A berendezés újraindítása elõtt határolja be a helyét és javítsa ki a hibás mûködés okát. 8. Ártalmatlanítás Az üzemelés során és a karbantartások végzésekor alkalmazott készülékeket és anyagokat az érvényes rendelkezések szerint kell ártalmatlanítani. S1HU-03-[SF-Powder]-6 Kiadás 10/98

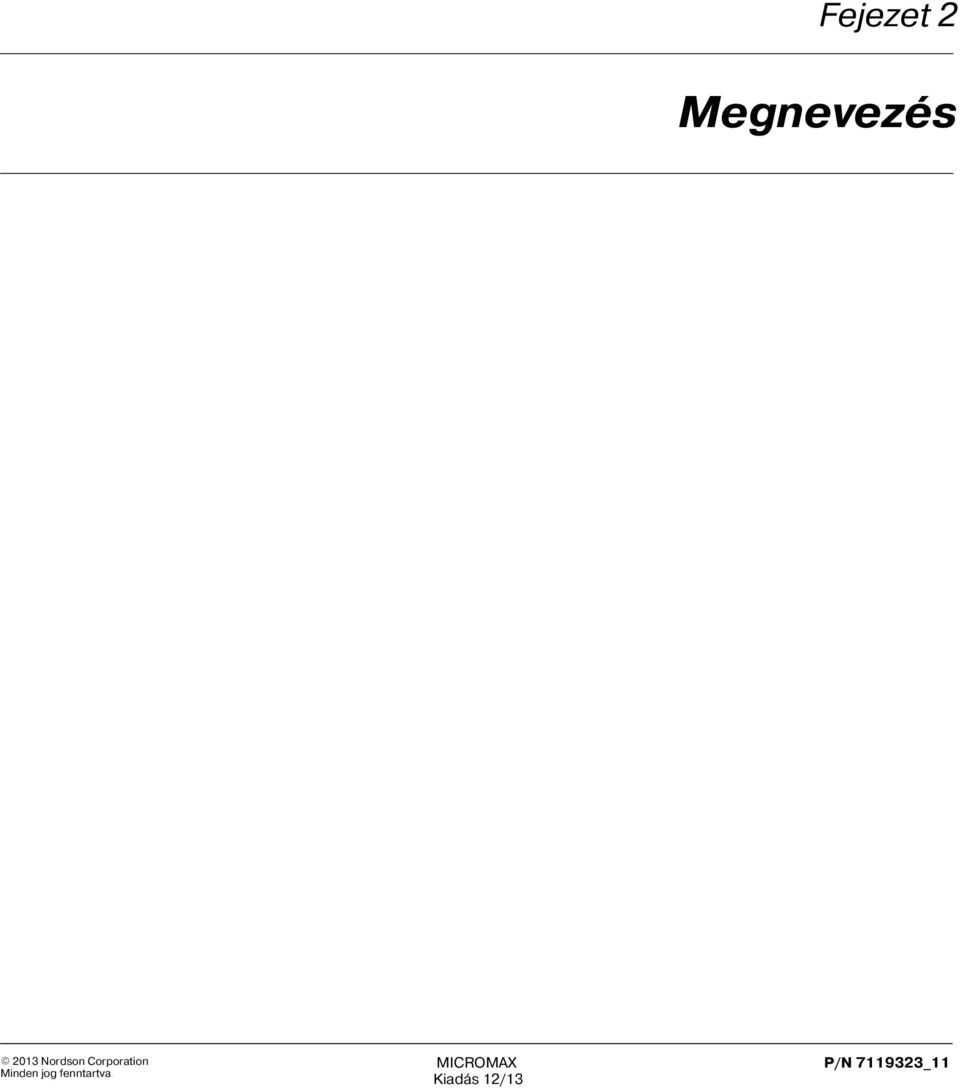

19 Fejezet 2 Megnevezés

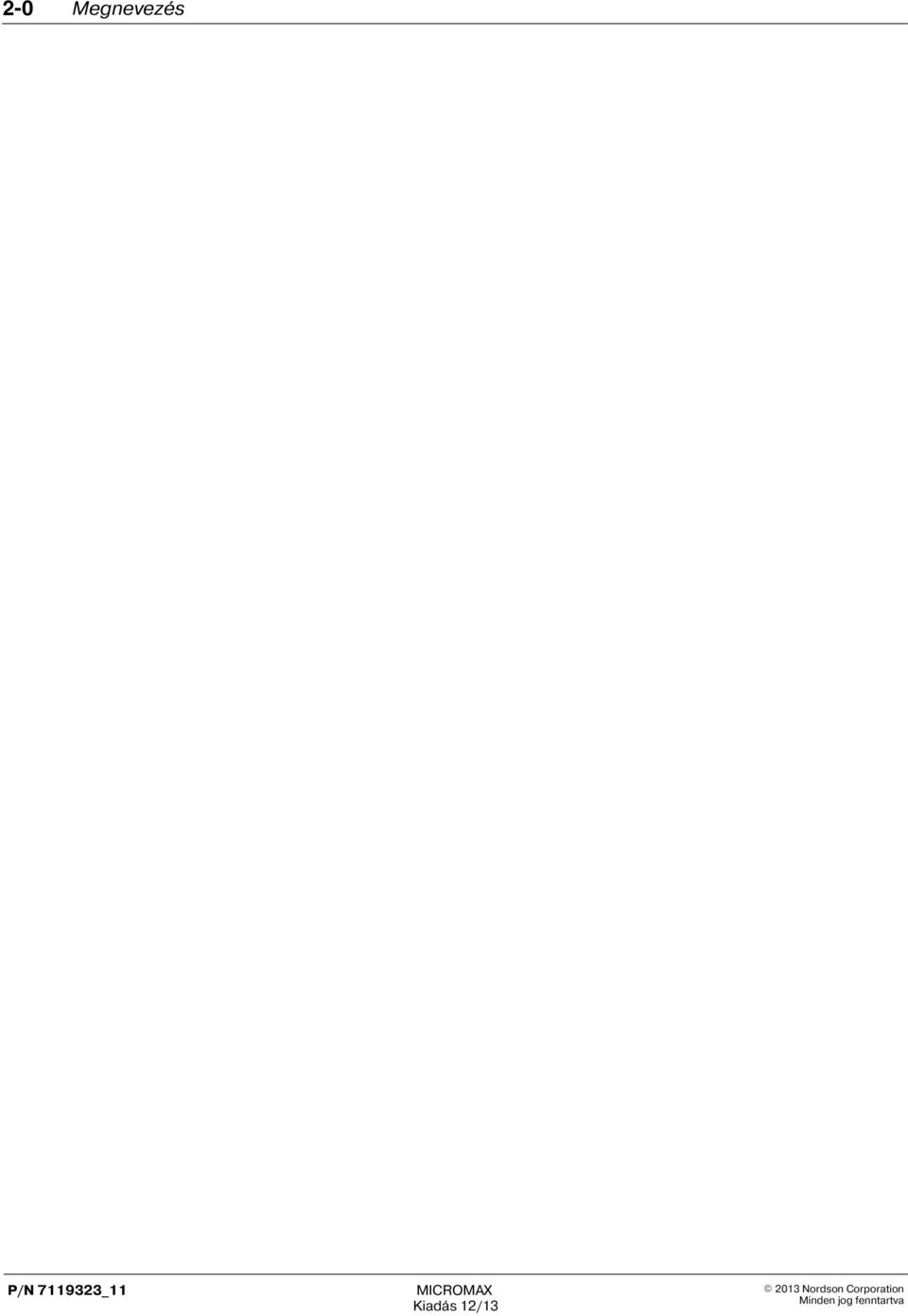

20 2 0 Megnevezés

21 Megnevezés 2 1 Fejezet 2 Megnevezés 1. Rendeltetésszerû használat Szabadon álló, csöveket nem használó fülke be-épített patron-regeneráló rendszerrel kézi porfestéshez, amely több színû, nem renegerálható, vagy kifejezetten egy színû alkalmashoz használható, beépített durvaszûrõvel és újrahasznosító szerkezettel.

22 2 2 Megnevezés 2. Jellemzõk A Nordson patronos szûrõiben használt porvisszanyerõ rendszerek nem igényelnek drága csatornarendszert vagy robbanásvédelmi szellõzést. A rá szórt por visszatartásához és visszanyeréséhez használt levegõ a patronos szûrõkön áthaladva, tiszta levegõként tér vissza az üzembe. A patronok élettartamát fél-automata tisztítórendszer hosszabbítja meg. Rozsdamentes acélból készült fülketetõ, amely sokáig tart és könnyen letisztítható. Villamos kezelõmezõvel van kiegészítve. A fülke aljában egyetlen színnel használható durvaszûrõs poradagoló garat van beépítve. (csak MicroMax 1-5-ön) Fénycsõ világítás a fülketetõ mennyezetében (a MicroMax 5-ön nincs). A kézi szórópisztoly villamos üzemi csatlakozása be van építve. Egyszerûen beépíthetõ. Csupán egyetlen áram- és levegõcsatlakozóra van szükség. Mûködése halk. FIGYELEM: A MicroMax fülkéket úgy gyártottuk, hogy nem kell légcsatornán át szellõztetni. Ha szellõzésre mégis szükség van, ventilátorral kiegészített csatornarendszerre van szükség, amelyben negatív nyomásesés van. FIGYELEM: A MicroMax fülkéket úgy gyártottuk, hogy könnyû legyen használni, egy oldalas fülkéknél egyetlen és két oldalas fülkéknél két darab kézi pisztollyal. A MicroMax fülkék nem alkalmasak automata pisztolyokkal történõ használatra, ha teljesítik az EN elõírásait

23 Fejezet 3 Telepítés

24 3 0 Telepítés

25 Telepítés 3 1 Fejezet 3 Telepítés FIGYELEM: Valamennyi következõ mûveletet csak szakképzett személy hajthatja végre. Kövesse az itt és a teljes dokumentációban található valamennyi biztonsági útmutatást. 1. Szállítás Szállítsa úgy az egységet, hogy ne tudjon megrongálódni. Dobálni nem szabad. Használjon megfelelõ csomagolóanyagokat és erõs kartondobozokat. A méreteket és tömegadatokat lásd a Mûszaki adatok fejezetben. Védje az egészséget légnedvesség, por és rezgések hatásától. 2. Kicsomagolás Az egységet csomagolja ki óvatosan, nehogy megrongálódjon. Ellenõrizze, hogy szállítás közben nem érte-e rongálódás. Tegye el a csomagolóanyagokat, hogy késõbb esetleg még felhasználhassa. Ha nem teszi el, hasznosítsa újra vagy ártalmatlanítsa a helyi elõírások alapján. 3. Eltávolítás Kapcsolja ki a hálózatot majd válasszon le minden villamos csatlakozást az egységrõl. 4. Tárolás Csomagolja be az egységet alkalmas csomagolóan yagokba és erõs kartondobozokba. Védje a légnedvességtõl, portól és nagy hõmérsékletingadozásoktól (pára lecsapódástól). 5. Ártalmatlanítás A helyi elõírásoknak megfelelõen ártalmatlanítsa.

26 3 2 Telepítés 6. Az egység összeállítása FIGYELEM: A beépítéssel csak szakembert bízzon meg. Kövesse a biztonsági útmutatásokat. 1. Ellenõrizzen minden elektromos és pneumatikus csatlakozást. 2. Ellenõrizze, hogy a motor túlterhelés beállítása a használt motorhoz illõ értékre van-e állítva. 3. Indítsa el a ventilátort és ellenõrizze a ventilátor kontaktorának mûködését. Ellenõrizze, hogy a ventilátor helyes irányban forog-e. 4. Állítsa 5-8 másodpercre a levegõ átömlés kapcsolókörén lévõ idõkapcsolót. 5. Ellenõrizze a levegõ átömlés kapcsolójának mûködését. Ezt a felvivõ berendezés ellátó rendszerének reteszelésére használjuk és célszerû csak akkor bekapcsolni, amikor a ventilátor jár. 6. Állítson minden szabályozót nullára, gondoskodjon róla, hogy a szerviz levegõvezetéket leengedjék, mielõtt nyitná a kezelõmezõ felé vezetõ szelepet. Ellenõrizze, ne szökik-e a levegõ, szükség esetén szüntesse meg. 7. Állítsa a lüktetõ levegõ nyomását 4,5 bar-ra. 8. Ellenõrizze a fülékevilágítás mûködését. 7. Új patronok használata FIGYELEM: Az alábbi lépések ismertetik az új patronos szûrõk beszoktatásakor követendõ eljárásokat. Ezeket a lépéseket mindig meg kell tenni, valahányszor 'új' patronokat heyeznek be. Ha nem szoktatják be megfelelõen a patronokat, ennek az lehet az eredménye, hogy a szûrõközeg idõ elõtt eltömõdik és használhatatlanná válik.

27 Telepítés Elektromos FIGYELEM: Villamos berendezéseket csak szakember csatlakoztathat. Kövesse a biztonsági útmutatáokat. A kezelõmezõ felé egyetlen áramellátó kábel szükséges. Az áramot célszerû alkalmas szakaszoló készülékrõl betáplálni. A kábelt IP6X védettségû tömszelence használatával vezesse be a táblába. Biztosítsa, hogy minden villamos vezeték a ventilátor motor terheléséhez megfelelõ nagyságú legyen és alkalmas biztosítós/áramkörös védelem legyen a tápforrásnál. ÚTMUTATÁS: A ventilátormotor kivitele direkt on line kapcsolású legyen (a beépítés elõtt kívánt teljesítményt lásd az egység elvi kapcsolási rajzán). Nyomban a ventilátormotor bekacsolása után ellenõrizze, hogy rendesen forog-e: ez általában az óra járásának irányát jelenti, ha a járókerék vége felõl a ventilátorra nézünk (a levegõ a ventilátorcsigán lévõ kiömlõ nyíláson nyomódik ki). Az ellenõrzéshez indítsa el és utána nyomban állítsa le a ventilátormotort. Rendkívül fontos, hogy a ventilátor megfelelõen forogjon. Ha a ventilátor rossz irányban forog, a névleges légtérfogatnak csupán mintegy 40 %-át fogja szállítani. A javításhoz cseréljen fel bármely két vezetõt a ventilátormotor indítójának terhelési oldalán. Ellenõrizze a mágnesszelepek mûködését. A szelepeknek az egyes impulzusok között sorban nyitniuk és zárniuk kell az elõre beállított késleltetéssel. 9. Pneumatikus Mielõtt rácsatlakozna a levegõellátásra, biztosítsa, hogy megfelelõ minõségû levegõ álljon rendelkezésre. (Lásd a Mûszaki szakaszt). A Nordson tanáccsal tud szolgálni abban a tekintetben, hogy mely légkondicionáló berendezések tudnak szolgáltatni alkalmas minõségû levegõt. A pneumatikus csatlakozás (BSP menet) a légtartály közelében vagy a Nordson vezérlõtáblán történik és golyósszelep gondoskodik a rendszer leválasztásáról. Biztosítsa, hogy amikor bedugja a levegõcsatlakozást, legyen egy leeresztõ vezetékág, amely még a vezérlõtáblán történõ csatlakozás elõtt eltávolítja a levegõvezetékekben esetleg összegyûlt anyagokat vagy olajat. A gyors, hatékony mûködéshez megközelítõleg 4,5 bar nagyságú levegõnyomás szükséges. Szabályozott levegõellátás használatát javasoljuk (a légtartály közelében vagy a vezérlõtáblában nyomásmérõ órával), mert így biztosítható, hogy az említett feltételek teljesüljenek. Ha nem így tesz, ennek eredménye a patron közegének elégtelen megtisztítása lesz.

28 3 4 Telepítés

29 Fejezet 4 Kezelés

30 4 0 Kezelés

31 Kezelés 4 1 Fejezet 4 Kezelés FIGYELEM: Valamennyi következõ mûveletet csak szakképzett személy hajthatja végre. Kövesse az itt és a teljes dokumentációban található valamennyi biztonsági útmutatást. 1. Napi beindítás és leállítás 1. Kapcsolja be a vezéárlõtábla felé menõ ellátást. 2. Kapcsolja be a tábla elválasztószervét. 3. Indítsa el a ventilátort. 4. Ha felszerelték a por újra hasznosító rendszert, kapcsolja be a kezelõszerveket és biztosítsa a helyes mûködést, különösen azt, hogy be legyen kapcsolva a folyósító levegõ az adagoló garat felé és úgy legyen beszabályozva, hogy a por gyöngyözve buborékoljon. 5. Kapcsolja be a világításokat. 6. Mûködtesse a porszóró berendezést a gyártó útmutatásaival összhangban. FIGYELEM: A fülke vagy a felhordó berendezés tisztításakor mindig biztosítsa, hogy a ventilátor járjon és az ott dolgozók megfelelõ személyvédõ felszerelést viseljenek. 7. Állítsa le a fülkét a fentiek fordított sorrendjében. 8. Ürítse ki a fülke adagoló garatát hulladékgyûjtõ vödörbe, ehhez csatlakoztassa az adagoló garat alján elhelyezkedõ átszivattyúzó szivattyú kimenetét a hulladékgyûjtõ vödörre. Csatlakoztassa a garat szellõzõ nyílását a fülkébe az átadott csõvég használatával. Mûködtesse az ürítõ kapcsolót, amíg a vödör meg nem telik. Ártalmatlanítsa a hulladék anyagot a helyi elõírások alapján. FIGYELEM: A Micromax belsõ durvaszûrõjének tetejére legfeljebb 10 kg por rakódhat le. A vibrátor legnagyobb nyomása nem haladhatja meg a 3 bar-t, különben drámaian lecsökken a vibrátor élettartama

32 4 2 Kezelés

33 Fejezet 5 Karbantartás

34 5 0 Karbantartás

35 Karbantartás 5 1 Fejezet 5 Karbantartás FIGYELEM: Valamennyi következõ mûveletet csak szakképzett személy hajthatja végre. Kövesse az itt és a teljes dokumentációban található valamennyi biztonsági útmutatást. FIGYELEM: A levegõben szálló porok (így fedõporok) belégzése veszélyes lehet az egészségre nézve. Tájékozódás végett kérje el a por gyártójától az anyag biztonsági adatlapját (MSDS). Használjon alkalmas légzésvédõ eszözt. 1. Napi karbantartás Szemrevételezéssel ellenõrizze, hogy a teljes rendszer nem szivárog-e, az esetleges szivárgást szüntesse meg. Ellenõrizze a porszivattyúzó rendszerek mûködését. Óránként legalább egyszer nyomja meg a fõ vezérlõtáblán elhelyezett szûrõtisztító gombot. Járó ventilátor mellett négy (4) óránként tisztítsa meg a fólke belsejét gumihengerrel vagy egyéb, nem szikrázó tisztítóeszközzel és húzza bele a port a fülke garatrészébe. Négy (4) óránként vagy korábban ellenõrizze a por szintjét az adagoló garatban. Az áram bekapcsolása elõtt porszívó használatával akadályozza meg, hogy a kilépõ por bejuthasson a térbe. Négy (4) óránként ellenõrizze a porszivattyút és szórópisztolyt, valamint tsztítsa meg a termék gépkönyve szerint. Négy (4) óránként tiosztítsa meg az UV-érzékelõ lencséket, ha ilyeneket használ. Négy (4) óránként futtassa le a patrontisztító sorrendvezérlõjét legalább tíz (10) percig ill. szükség esetén ennél hosszabb ideig, hogy fenntartsa a levegõ áramlását.

36 5 2 Karbantartás 2. Rendes karbantartás Ellenõrizze, hogy nincsenek-e oda nem való anyagok az adagoló garatban, ürítse ki és szükség esetén tisztítsa meg a garatot. Ventilátor szerelvény A megváltozott rezgés- és zajszintek alapján könnyû felismerni az esetleges problémákat. Patronok Jegyezze fel rendszeres idõközönként az átömlõ levegõ mennyiségét; az így összeállított táblázat alapján azonnal nyílvánvalóvá válik, hogy mennyire záródtak el a patronok, miattuk ugyanis romlik a rendszer teljesítménye. A por szivárgása annak lehet a jele, hogy a patron tömítése ereszt. Miután meggyõzõdött róla, hogy a tömítés ép, húzza meg erõsebben a patront A patronokat és utószûrõket nem lehet megtisztítani kézzel, hanem újakkal kell pótolni. Utószûrõvel ellátott egységeken a por kiszivárgását nem lehet észre venni, ha azonban megfelelõen feljegyezték az értékeket, a hiba nyílvánvalóvá válik. Fluid ágyak (ahol helyénvaló) A fluid ágyak megrongálódnak, ha ráállnak vagy hagyják átnedvesedni. Ilyenkor újakkal kell pótolni; a SÍMA OLDAL LEGYEN FELÜL. Sûrített levegõ Nyissa fel a szivárgó ágat. Tiszta, fehér ruha használatával ellenõrizze, hogy van-e rajta víz, olaj vagy egyéb szennyezés. Szükség szerint hozza helyre.

37 Karbantartás Fluid ágy cserélése FIGYELEM: Gondoskodjon róla, hogy az eljárás elvégzésekor a dolgozók viseljék a személyvédõ felszerelést. FIGYELEM: Gondoskodjon róla, hogy a fülke megtisztítása után minden közmû ki legyen kapcsolva és ne lehessen visszakapcsolni. 1. Tisztítsa meg a fülke alját és falait, nehogy szükségtelenül érintkezni lehesen a porral. 2. Szüntesse meg teljesen a rendszer nyomását. Ezt oly módon teheti meg, hogy kikapcsolja a levegõellátást és mûködteti a pulzálást. Vagy leereszti a levegõ-elosztó csõre csatlakoztatott túlnyomás szelepet. 3. Zárja ki és kösse le a fülkébe menõ közmûveket. 4. Járó elszívó ventilátor mellett tisztítsa meg alaposan a fülkét és távolítson el minden port az adagoló garatból. 5. Az összes rögzítés lecsavarozásával távolítsa el a nyomókamrát. A nyomókamra eltávolításához esetleg le kell feszíteni a kamrát az adagoló garatról nagyobb csavarhúzó használatával. 6. Dobja el a megrongálódott folyósító lemezt. 7. Ellenõrizze az új folyósító lemez illeszkedését. Ellenõrizze, hogy a rögzítõ furatok egy vonalban állnak-e, szükség esetén fúrjon furatokat, hogy ez létrejöjjön. ÚTMUTATÁS: A folyósító lemez síma oldalával felfelé van rászerelve. 8. A folyósító lemez akril tömítõanyaggal van tömítve. A nyomókamrán lévõ rögzítõ furatok belsõ része mentén képezzen egy kis tömítõcsíkot. Helyezze a folyósító lemezt a nyomókamrára sima oldalával felfelé. Megint képezzen egy kis csíkot a tömítõanyagból a rögzítõ furatok belsõ része mentén, ezúttal a folyósító lemez felsõ részén. Szilikon tömítõanyagot NE használjon. 9. Kínálja fel a nyomókamrát az adagoló garat aljának és erõsítse oda a rögzítõ csavarokkal. Húzza meg szorosan a csavarokat, de ne túl szorosan, mivel megrongálhatják a folyósító lemezt. Távolítson el minden felesleges tömítõanyagot.

38 5 4 Karbantartás 4. Lefuvató szelep-szerelvény cserélése VIGYÁZAT: Mielõtt eltávolítaná a lefuvató szelepeket, gyõzõdjön meg róla, hogy kikapcsolták a levegõellátást és áramellátást és nem lehet visszakapcsolni. 1. Zárja el a levegõellátást. 2. Mûködtesse a patron pulzálását egy percig illetve addig, amíg teljesen üres nem lesz a levegõ-elosztó csõ. 3. Ellenõrizze a lüktetõ levegõn, hogy minden levegõ eltávozott-e a lefuvató kamrából. 4. Kapcsolja ki az áramellátást. 5. Vegye le a takaró lemezt a fülke hátuljáról. 6. Távolítsa el a gyanús szelepet és szükség esetén ellenõrizze és pótolja újjal. 7. Kapcsolja be az ellátásokat és próbálja ki. 8. Helyezze vissza a takaró lemezt a fülkre hátuljára. 5. Patron cserélése FIGYELEM: Gondoskodjon róla, hogy az eljárás elvégzésekor a dolgozók viseljék a személyvédõ felszerelést. 1. Kapcsolja ki és szigetelje el a fülkét. 2. Gondoskodjon róla, hogy viseljék a teljes védõruházatot, fogja meg a patron tetejét és csavarja el az óra járásával egyezõ irányban. FIGYELEM: Ha teli van porral, a patronos szûrõ nehéz lehet. A patronos szûrõt esetleg csak két személy tudja eltávolítani. 3. Az eltávolításhoz csavarja el a patrontestet az óra járásával ellentétesen és dobja ki a régi patronokat a helyi elõírásoknak megfelelõen. 4. A patront fordított sorrendben helyezze vissza.

39 Fejezet 6 Hibakeresés

40 6 0 Hibakeresés

41 Hibakeresés 6 1 Fejezet 6 Hibakeresés FIGYELEM: Valamennyi következõ mûveletet csak szakképzett személy hajthatja végre. Kövesse az itt és a teljes dokumentációban található valamennyi biztonsági útmutatást. 1. Fontos útmutatások a hibakereséshez Az alábbi táblázatok közlik az alapproblémák hibakeresésének általános tudnivalóit. A hibakereséshez néha részletesebb tudnivalók, kapcsolási rajzok vagy mérõkészülékek is szükségesek. Meg kell jegyezni, hogy a hibák több okból kifolyólag jelentkezhetnek. Adott hibánál tanácsos a hiba minden lehetséges okát leellenõrizni. A helytelen mûködés nyílvánvaló okait, pl. szakadt huzalok, hiányzó rögzítõk stb. célszerû feljegyezni a szemrevételezések során és azonnal kijavítani. Az egység nem tartalmaz a felhasználó által szervizelendõ alkatrészeket; a meghibásodott alkatrészeket a Nordson által jóváhagyott és nála beszerezhetõ alkatrészekkel kell pótolni. Probléma Lehetséges ok Segítség Ventilátor nem indul el Hálózat kikapcsolva Kapcsolja be a hálózatot Túlterhelésvédõ mûködött Megszakító kioldott Huzalozási hiba Motor meghibásodott A levegõ átömlés kapcsolóján lévõ idõkapcsolót helytelen értékre állították. A levegõ átömlés kapcsolóját helytelen értékre állították Kontaktor hiba Állítsa vissza a túlterhelésvédõt Vizsgálja meg az okát. Állítsa vissza a megszakítót Javítsa meg pótolja újjal Vizsgálja meg az okát. Pótolja újjal. Szabályozza be az idõkapcsolót 5-8 másodpercre A ventilátorházban keresse meg a levegõ átömlés kapcsolóját és szabályozza be kisebb érzékenységre. Javítsa meg pótolja újjal. Ellenõrizze a nyomógomb huzalozását.

42 6 2 Hibakeresés Probléma Lehetséges ok Segítség Megszûnt az elszívási teljesítmény Patronok nem tiszták Kicsi a lüktetõ nyomás Tisztítószelep hiba Kézzel futtassa a tisztítási sorozatot harminc (30) percig Állítsa a nyomást 4,5 bar-ra Javítsa meg pótolja újjal Por szökik ki Patron ereszt Ellenõrizze a patron tömítését Húzza meg a patront Cserélje a patront Porszivattyú rosszul van rászerelve a csõvégre Portömlõ ereszt Szerelje újra, ellenõrizze az O gyûrû állapotát. Ha szükséges, pótolja újjal az O-gyûrût. Pótolja újjal a megrongálódott tömlõt és bilincseket

43 Fejezet 7 Pótalkatrészek

44 7 0 Pótalkatrészek

45 Pótalkatrészek 7 1 Fejezet 7 Pótalkatrészek 1. Bevezetés Alkatrészek megrendeléséhez hívja a Nordson Vevõszolgálati Központját vagy a Nordson területileg illetékes képviseletét. Az alkatrész lista és a listát kísérõ ábrák használatával nevezze meg pontosan és adja meg az alkatrészek pontos helyét. Az illusztrált pótalkatrészek alkalmazása A Tétel nevû oszlop számai azoknak a számoknak felelnek meg, amelyek az egyes alkatrész listákhoz adott ábrákon azonosítják az alkatrészeket. Az NS (Nincs ábrázolva) jelölés azt jelzi, hogy a lista alkatrésze nem látható az ábrákon. Kötõjelet ( ) akkor használunk, amikor az alkatrész szám az ábrán szereplõ minden alkatrészre vonatkozik. Az P/N nevû oszlop száma a Nordson Corporation által használt alkatrész szám. Az oszlopban elõforduló több kötõjel ( ) azt jelenti, hogy az illetõ alkatrészt nem lehet megrendelni önmagában. A Megnevezés nevû oszlop az alkatrész nevét, valamint a méreteit és (amennyiben helyénvaló), egyéb jellemzõit adja meg. A sor behúzások a szerelvények, alszerelvények és alkatrészek között fennálló viszonyt mutatják. Tétel P/N Megnevezés Darabszám Útmutatás Szerelvény Alszerelvény 2 A Alkatrész 1 A szerelvény megrendelése esetén a szállítmány az 1-es és 2-es tételeket is tartalmazni fogja. Az 1-es tétel megrendelése esetén a 2-es tétel is benne lesz a szállítmányban. A 2-es tétel megrendelése esetén csak a 2-es tételt fogja megkapni. A Darabszám nevû oszlop száma az egy egységben, szerelvényben vagy alszerelvényben kívánt darabszámmal egyezik. Az AR (szükség szerint) jelölést akkor használjuk, ha az alkatrész szám (P/N) nagyobb mennyiségben rendelt tömegcikk, vagy ha az egy szerelvényben található darabszám a termék változatától vagy modelljétõl függ. A Útmutatás nevû oszlop betûi az egyes alkatrész listák végén található megjegyzésekre utalnak. A megjegyzések fontos tudnivalót tartalmaznak a használattal és megrendeléssel kapcsolatban. A megjegyzéseknek célszerû különleges figyelmet szentelni.

46 7 2 Pótalkatrészek Micromax 1 ábrák db 5 Elõlnézet Oldalnézet Alapnézet Hátulnézet

47 Pótalkatrészek 7 3 Micromax 2 ábrák db Elõlnézet Oldalnézet 4 2 Alapnézet 6

48 7 4 Pótalkatrészek Micromax 3/3A & 17 ábrák db 5 Oldalnézet Vég felõli nézet 4 2 db 8 6 db db 7 Alapnézet

49 Pótalkatrészek 7 5 Micromax 4 ábrák Elõlnézet Oldalnézet Vég felõli nézet

50 7 6 Pótalkatrészek Micromax 5 ábrák Elõlnézet Oldalnézet Alapnézet

51 Pótalkatrészek Alkatrész lista Micromax 1-5 és 17 Tétel P/N Megnevezés Darabszám Micromax-1 Booth Assembly Micromax-X -1 Booth Assembly, c/w Auto Pulsing Micromax-2 Booth Assembly Micromax-X -2 Booth Assembly, c/w Auto Pulsing Micromax-3 Booth Assembly Micromax-X -3 Booth Assembly, c/w Auto Pulsing Micromax-3A Booth Assembly Micromax-X -3A Booth Assembly, c/w Auto Pulsing Micromax-4 Booth Assembly Micromax-X -4 Booth Assembly, c/w Auto Pulsing Micromax-5 Booth Assembly Micromax-X -5 Booth Assembly, c/w Auto Pulsing Micromax-17 Booth Assembly Micromax-X -17 Booth Assembly, c/w Auto Pulsing 1 1 Fan Assembly PRE FILTER, 2M WIDE * REQUIRED LENGTH /M AR Air Pressure Switch AR Hopper with sieve, MicroMax AR Cartridge Mounting AR 6 Light, fluorescent AR 7 Control panel Filter, Cartridge, Micromax ÚTMUTATÁS A ÚTMUTATÁS A: A Micromax 1 2 db szûrõpatront, a Micromax 2, 4 és 5 3 db szûrõpatront, a Micromax 3 és 3A 6 db szûrõpatront és a Micromax 17 8 db szûrõpatront tartalmaz B: A Micromax X családja azonos az alapkivitellel, kivéve azt, hogy alapból be van építve az egyéni Auto pulzálás AR: As Required (szükség szerint) Folytatás a következõ oldalon

52 7 8 Pótalkatrészek Micromax 6 modul ábrái (a Micromax 7-16-on használjuk) Elõlnézet Oldalnézet Alapnézet

53 Pótalkatrészek Alkatrész lista Micromax 7-16 Tétel P/N Megnevezés Darabszám Micromax-6 Module Assembly, c/w Control Panel Micromax-X-6 Booth Assembly, c/w Auto Pulsing & Control Panel Micromax-7 Booth Assembly Micromax-X-7 Booth Assembly, c/w Auto Pulsing Micromax-7A Booth Assembly Micromax-X-7A Booth Assembly, c/w Auto Pulsing Micromax-8 Booth Assembly Micromax-X-8 Booth Assembly, c/w Auto Pulsing Micromax-9 Booth Assembly Micromax-X-9 Booth Assembly, c/w Auto Pulsing Micromax-10 Booth Assembly Micromax-X-10 Booth Assembly, c/w Auto Pulsing Micromax-11 Booth Assembly Micromax-X-11 Booth Assembly, c/w Auto Pulsing Micromax-12 Booth Assembly Micromax-X-12 Booth Assembly, c/w Auto Pulsing Micromax-13 Booth Assembly Micromax-X-13 Booth Assembly, c/w Auto Pulsing Micromax-14 Booth Assembly Micromax-X-14 Booth Assembly, c/w Auto Pulsing Micromax-15 Booth Assembly Micromax-X-15 Booth Assembly, c/w Auto Pulsing Micromax-16 Booth Assembly Micromax-X-16 Booth Assembly, c/w Auto Pulsing 1 1 Fan Assembly Filter, emergency MicroMax Air Pressure Switch Cartridge Mounting Filter, Micromax MEGJEGYZÉS A ÚTMUTATÁS A: A Micromax 6,7 és 7A 3 db szûrõpatront, a Micromax 8, 9 és 10 6 db szûrõpatront, a Micromax 11, 12 és 13 9 db szûrõpatront, a Micromax 14, 15 és 16 pedig 12 db szûrõpatront tartalmaz B: A Micromax X családja azonos az alapkivitellel, kivéve azt, hogy alapból be van építve az egyéni Auto pulzálás Folytatás a következõ oldalon 1

54 7 10 Pótalkatrészek 4. Micromax durvaszûrõs adagoló garat Csak Micromax 1-5 & 17-hez kapható Tétel P/N Megnevezés Darabszám Hopper with sieve, MicroMax MEGJEGYZÉS A Sieve frame, MicroMax Fluid bed, MicroMax Mount, pump (Not Included) Seal, Sieve, MicroMax 3m Vibrator, MicroMax 1 NS Kit, Vibrator Repair, MicroMax Clamp, hopper, MicroMax Mount, sieve MicroMax 4 ÚTMUTATÁS A: A durvaszûrõs adagoló garat csak a Micromax 1-5 plusz 17-hez kapható

55 Fejezet 8 Mûszaki adatok

56 8 0 Mûszaki adatok

57 Mûszaki adatok 8 1 Fejezet 8 Mûszaki adatok 1. Elektromos Micro 1 Micro 2 Micro 3/3A Micro 4 Micro 5 Teljesítmény (kw) x M3/hr Micro 6 Micro 7/7A Micro 8 Micro 9 Micro 10 Teljesítmény (kw) x x x 2.2 M3/hr Micro 11 Micro 12 Micro 13 Micro 14 Micro 15 Teljesítmény (kw) 3 x x x x x 2.2 M3/hr Micro 16 Micro 17 Teljesítmény (kw) 4 x x 7.5 M3/hr ÚTMUTATÁS: Valamennyi fülke 380/415 V 50 Hz árammal dolgozik. Az elvi kapcsolási rajzoknak a vezérlõtáblában kell lenniük. ÚTMUTATÁS: Minden fenti megadás a fülkék MicroMax-X családjára érvényes

58 8 2 Mûszaki adatok 2. Súlyadatok Micro 1 Micro 2 Micro 3/3A Micro 4 Micro 5 Közelítõ szállítási súly (kg) Micro 6 Micro 7/7A Micro 8 Micro 9 Micro 10 Közelítõ szállítási súly (kg) Micro 11 Micro 12 Micro 13 Micro 14 Micro 15 Közelítõ szállítási súly (kg) Micro 16 Micro 17 Közelítõ szállítási súly (kg) A fenti súlyadatok nem foglalják magukban a vezérlõtáblát. ÚTMUTATÁS: A fenti súlyadatok a fülkék MicroMax-X családjára azonosak 3. Zaj Az egység felületétõl 1 m távolságban, 1,6 m magasságban mérve <80 dba. 4. Levegõellátás A porszóró fülke levegõellátásának elõírt adatai 2 C harmatpont, olaj mentes levegõ Tiszta és szárazon szûrt 5-ig. Modulonként 1/2 BSP kb. 10 scfm-nél Legfeljebb 6,5 bar tápnyomásnál.

59 Mûszaki adatok Micromax 1 & X-1 méretek 1200 Befoglaló magasság: Befoglaló szélesség: 1500 Kezelõmezõvel együtt Befoglaló mélység: Micromax 2 & X-2 méretek Befoglaló magasság: 2800 Befoglaló szélesség: Befoglaló mélység: 2320

60 8 4 Mûszaki adatok 7. Micromax 3/3A & X-3/3A méretek Befoglaló magasság: Befoglaló hossz: Befoglaló szélesség: 2880 ÚTMUTATÁS: A Micromax 3A ugyanilyen nyílásméretekkel rendelkezik, csak a fülke teteje 260 mm-el magasabb. 8. Micromax 4 & X-4 méretek Befoglaló magasság: Befoglaló szélesség: 2400 Befoglaló mélység: 1730

61 Mûszaki adatok Micromax 5 & X-5 méretek Befoglaló magasság: Befoglaló mélység: Micromax 6 & X-6 modulméretek Befoglaló magasság: 2280 Befoglaló szélesség: 1680 a jobb oldali kezelõmezo nélkül Befoglaló mélység: 740

62 8 6 Mûszaki adatok 11.Micromax 7 & X-7 méretek Befoglaló magasság: Befoglaló szélesség: a jobb oldali kezelõmezovel együtt Befoglaló mélység: Micromax 7A & X-7A méretek Befoglaló szélesség: 2570 a jobb oldali kezelõmezovel együtt

63 Mûszaki adatok Micromax 8 & X-8 méretek 2050 Befoglaló magasság: 2270 Befoglaló szélesség: 4760 Jobb oldali kezelõmezõ Befoglaló mélység: Micromax 9 & X-9 méretek Befoglaló magasság: Befoglaló szélesség: 4360 Jobb oldali kezelõmezõ Befoglaló mélység: 4200

64 8 8 Mûszaki adatok 15.Micromax 10 & X-10 méretek Befoglaló magasság: Befoglaló szélesség: 3960 Jobb oldali kezelõmezõ Befoglaló mélység: Micromax 11 & X-11 méretek 2050 Befoglaló magasság: Befoglaló szélesség: 5420 a jobb oldali kezelõmezo nélkül 2700 Befoglaló mélység: 3440

65 Mûszaki adatok Micromax 12 & X-12 méretek 2350 Befoglaló magasság: Befoglaló szélesség: 5020 a jobb oldali kezelõmezo nélkül 2700 Befoglaló mélység: Micromax 13 & X-13 méretek 2350 Befoglaló magasság: 3070 Befoglaló szélesség: 4280 a jobb oldali kezelõmezo nélkül Befoglaló mélység: 3440

66 8 10 Mûszaki adatok 19.Micromax 14 & X-14 méretek 2200 Befoglaló magasság: Befoglaló szélesség: 8060 a jobb oldali kezelõmezovel együtt Befoglaló mélység: Micromax 15 & X-15 méretek 2500 Befoglaló magasság: Befoglaló szélesség: 7080 a jobb oldali kezelõmezovel együtt Befoglaló mélység: 4940

67 Mûszaki adatok Micromax 16 & X-16 méretek 2920 Befoglaló magasság: 3070 Befoglaló szélesség: a jobb oldali kezelõmezovel együtt Befoglaló mélység: Micromax 17 & X-17 méretek Befoglaló magasság: Befoglaló hossz: Befoglaló szélesség: 3600

68 8 12 Mûszaki adatok
