1 LogiComm Pisztolyhajtó Üzemeltetési útmutató Hungarian Kiadás 06/08 NORDSON CORPORATION DULUTH, GEORGIA USA

2 A Nordson Corporation örömmel fogadja, ha termékeivel kapcsolatban információkéréssel, megjegyzésekkel és kérdésekkel hozzá fordulnak. A Nordson céggel kapcsolatban az alábbi Internet címen olvashat általános tudnivalókat: Rendelési szám P/N = rendelési szám a Nordson készítményekhez Utalás Ennek közzététele Nordson szerzõi jogvédelme alatt áll. Copyright E dokumentumot a Nordson elõzetes írásbeli hozzájárulása nélkül még kivonatosan sem szabad fotókópia, vagy más módon reprodukálni vagy más nyelvre lefordítani. Nordson cég minden elõzetes tájékoztatás nélkül fenntartja magának a megváltoztatás jogát Minden jog fenntartva. Védjegy AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Baitgun, Blue Box, CanWorks, Century, CF, CleanCoat, CleanSleeve, CleanSpray, ColorMax, Color-on-Demand, ControlCoat, Coolwave, Cross-Cut, Dispensejet, DispenseMate, DuraBlue, DuraDrum, Durafiber, DuraPail, Dura-Screen, Durasystem, EasyCoat, Easymove Plus, Ecodry, Econo-Coat, e.dot, EFD, ESP, e stylized, ETI, Excel 2000, Fillmaster, FlexiCoat, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, HDLV, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, isocoil, Isocore, Iso-Flo, itrax, Kinetix, Lean Cell, LittleSquirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, MicroSet, Millennium, Mini Squirt, Mountaingate, MultiScan, Nordson, OptiMix, Package of Values, Pattern View, PermaFlo, Plasmod, PorousCoat, PowderGrid, Powderware, PRIMARC, Printplus, Prism, ProBlue, Prodigy, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, Seal Sentry, SelectCharge, SelectCoat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, SureBead, Sure Clean, Sure Coat, Sure-Max, TrackingPlus, TRAK, Trends, Tribomatic, TrueBlue, Ultra, Ultrasaver, UpTime, u TAH, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark When you expect more. a Nordson Corporation bejegyzett védjegyei. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, Blue Series, Bowtie, Bravura, Check Mate, ClassicBlue, Classic IX, Controlled Fiberization, ControlWeave, CountourCoat, CPX, CScan, Cyclo-Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, Easy Clean, EasyOn, EasyPW, Eclipse, e.dot+, Emerald, Encore, E-Nordson, Equi=Bead, FillEasy, FillSentry, Fluxplus, Get Green With Blue, GreenUV, G-Net, G-Site, idry, ion, Iso-Flex, itrend, Lacquer Cure, Maxima, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, MonoCure, Multifil, Myritex, OptiStroke, Partnership+Plus, PatternJet, PatternPro, PCI, Pinnacle, PowderPilot, Powercure, Precise Coat, Process Sentry, Pulse Spray, Quad Cure, RediCoat, Ready Coat, Royal Blue, SelectSeries, Sensomatic, Shaftshield, SheetAire, Signature, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureFoam, SureMix, SureSeal, SureWrap, SwirlCoat, Tempus, TinyCure, TradePlus, ThruWave, UltraMax, Ultrasmart, Universal, ValveMate, VersaDrum, VersaPail, Vista, Web Cure 2Rings (Design) a Nordson Corporation védjegyei. E dokumentációban elõfordulhatnak olyan márkajegyek, amelyek harmadik személy által történõ használata sértheti a tulajdonos jogait. Windows a Microsoft Corporation ejegyzett védjegye Nordson Corporation

3 Introduction O-1 Nordson International Country Phone Fax Europe Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_EN_M-0307

4 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan Japan North America Canada USA Hot Melt Finishing Nordson UV NI_EN_M Nordson Corporation All rights reserved

5 Tartalom I Tartalom Biztonsági útmutatások Biztonsági szimbólumok A készülék tulajdonosainak felelõssége Biztonsági információk Utalások, követelmények és mûszaki irányelvek A felhasználó minõsítése Az iparban alkalmazandó biztonsági intézkedések A készülékek rendeltetésnek megfelelõ használata Utalások és biztonsági tájékoztatások Telepítés Üzem Karbantartás és javítás Információk a készülék biztonságáról A készülék kikapcsolása Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT. 7 Egyéb biztonsági intézkedések Elsõsegély Biztonsági figyelmeztetõ táblák Áttekintés Kulcs funkciók Pisztolyha jtó verziók Üzemmódok Csík mód Pont mód Öblítés mód Riasztó kimenetek Jelszavak USB csatlakozás A kezelõ panel elemei A kezelõ panel LED jei Kezelõ panel billentyûzet gombjai Telepítés A pisztolyhajtó kicsomagolása Tartozék készlet Felszerelési útmutatók A pisztolyhajtó méretei Kábel távolság Külsõ csatlakozós verzió Csatlakozó blokk verzió A pisztolyhajtó felszerelése A pisztolyhajtó csatlakoztatása Indító összekapcsolás Külsõ csatlakozós pisztolyhajtó Csatlakozó blokkos pisztolyhajtó Nordson Corporation

6 II Tartalom Kezelés Az elindításra vonatkozó általános információk A programozás áttekintése Képernyõ navigáció Billentyûzettel történõ navigáció Pisztoly programozása Pisztoly aktiválása vagy inaktiválása A pisztoly típus kiválasztása Indító kijelölés Csík vagy Pont mód kiválasztása A pisztolyhajtó tesztelése programozás után Pisztoly kimenet teszt Indító bemenet tesztelése Normál üzemeltetési feltételek A rendszer funkciók használata Információs képernyõ Rendszer állapotjelzõ képernyõ Rendszer beállítások képernyõ Pisztolyha jtó kimenet hullámforma Kimeneti módok Általános alkalmazási útmutató Áram mód kimeneti hullámforma HD mód kimeneti hullámforma Kimeneti mód programozása és a kimeneti hullámforma beállításai Alapértelmezett beállítások módosítása Az alapértelmezett beállítások behívása Hibakeresés LED státusz Hibák és Riasztások Riasztások Hibák Hiba LED/ek Egyéb jelek A tápegység hibakeresése Tápegység kapcsolási rajz Tápegység panel Árammal összefüggõ jelzõk Pisztollyal kapcsolatos jelzõk Egyéb jelzõk Fõ tápegység alrendszerek A tápegység jelzõk hibakeresése A pisztoly kimenetek hibakeresése A meghajtó panelek hibakeresése Általános hibakeresési ellenõrzõlista Kábelezés és csatlakozások Idegen anyag Rögzítõk Segítségkérés a Nordsontól Nordson Corporation

7 Tartalom III Pótalkatrészek Pisztolyha jtók Külsõ csatlakozós verzió Csatlakozó blokk verzió Fõ pisztolyhajtó alkatrészek Kábelek Külsõ csatlakozó verzió pisztoly kábelek Külsõ csatlakozó verzió más kábelek Csatlakozó blokk verzió pisztoly kábelek Szerviz készletek Közös mindkét verziónál Külsõ csatlakozós verzió Csatlakozó blokk verzió Pótalkatrészek Közös mindkét verziónál Külsõ csatlakozós verzió Csatlakozó blokk verzió Függelék A Mûszaki adatok A-1 Mûszaki adatok A-1 Függelék B Területi szoftver frissítési eljárás B-1 Áttekintés B-1 Bõvítési mûveletsor B-1 Rendszer követelmények B-2 Az NCM letöltése B-2 USB meghajtó telepítése B-3 Indítsa el az NCM programot B-7 Az NCM program elindítása elõtt B-7 A firmware frissítéséhez B-7 A meghajtó beállítások visszaállítása vagy mentése B-7 Az NCM program elindításához B-7 NCM párbeszédablak B-8 NCM Párbeszédablak jellemzõi B-8 Az NCM funkcióinak használata B-9 A beállítások mentése B-9 A beállítások behívása B-10 A háttértároló frissítése B Nordson Corporation

8 IV Tartalom Függelék C Kiegészítõ indítókar és pisztoly csatlakozások C-1 Indító összekapcsolás más mintavezérlõkkel, PLC kkel és PLS ekkel C-1 Rendeltetésszerû használat C-1 Az indító I/O panel használata EPC sorozatú mintavezérlõkkel C-2 Kapcsolási rajzok és táblázat C-3 Az EPC sorozatú mintavezérlõ meghajtása a LogiComm 24V ellátásról.. C-5 Az LA404-2 mintavezérlõ csatlakoztatása C-5 Az LA404 mintavezérlõ csatlakoztatása C-6 Digitális kimeneti modulokat használó berendezések C-7 Speciális alkalmazás: Csatlakoztatás az MPC vezérlõre C-8 Speciális alkalmazás: Folyamatos csík rés ugrással C-9 Véletlen pisztolyaktiválás megelõzése C-10 Véletlen pisztolyaktiválás megelõzésének módszerei C Nordson Corporation

9 LogiComm Pisztolyhajtó 1 LogiComm Pisztolyhajtó Biztonsági útmutatások A készülék üzembe helyezése elõtt olvassa el ezt a fejezetet. E fejezetben ajánlásokat talál a termék biztonságos telepítésének szokásos megoldásairól, a kezelésrõl és karbantartásról ( a következõkben használatként nevezve) ahhoz a termékhez, amelyre ez a leírás vonatkozik (a következõkben készüléknek nevezve). Az egész leírásban alkalmazáshoz kapcsolódóan kiegészítõ biztonsági utalások szerepelnek az útmutató valamennyi megfelelõ helyén. FIGYELEM: Ha nem veszi figyelembe a veszélyek megelõzése érdekében az e dokumentumban olvasható bitonsági útalásokat, ajánlásokat és útmutatásokat, sérülést és halásos balestet szenvedhet és/vagy a készülék is károsodhat. Biztonsági szimbólumok E dokumentációban a következõ biztonsági szimbólumokat és figyelemfelhívó szavakat találja, amelyek veszélyes helyekre hívják fel a figyelmet, illetve olyan körülményekre utalnak, amelyek a készülékekben vagy más anyagi értékben kárt tehetnek. Minden FIGYELEM és VIGYÁZAT biztonsági utalás után következõ biztonsági figyelmeztetést komolyan kell venni. FIGYELEM: Veszélyhelyzet lehetõségére figyelmeztetõ utalás, és figyelmen kívül hagyása balesetet és életveszélyt idézhet elõ. VIGYÁZAT: Olyan utalás, amely veszélyhelyzet lehetõségére utal, és figyelmen kívül hagyása kisebb nagyobb balesetet okozhat. VIGYÁZAT: (Biztonsági szimbólum nélkül) Veszélyhelyzet lehetõségeire utal, melynek figyelmen kívül hagyása a készülékben vagy más anyagi értékben kárt tehet Nordson Corporation

10 2 LogiComm Pisztolyhajtó A készülék tulajdonosainak felelõssége A készülék tulajdonosai felelõsek a biztonsági tájékoztatások megismertetéséért és biztosítaniuk kell, hogy a készüléknél minden útmutatást, utalást és végrehajtási utasítást megismerjenek ill. végrehajtsanak és minden lehetséges felhasználó kellõ minõsítéssel rendelkezzék. Biztonsági információk Minden felhasznált anyag gyártójától és a rendelkezésre álló dokumentumból és minden lehetséges forrásból olvasható biztonsági információkat beleértve a tulajdonos specifikus biztonsági koncepcióit és az iparban szokásos gyakorlatot, az érvényes elõírásokat, termékinformációt és jelen dokumentációban foglaltakat érvényesíteni kell. A készülékek felhasználói az érvényes elõírásokkal egyezõen tegyék hozzáférhetõvé a biztonsági információkat. Forduljon az illetékes hatóságokhoz. A biztonsági utalásokat, a készülékekre ráhelyezett biztonsági figyelmeztetõ táblákat is beleértve olvasható állapotban kell tartani. Utalások, követelmények és mûszaki irányelvek Biztosítani kell, hogy a készülékeket az ebben a dokumentációban olvasható információknak megfelelõen, az érvényes szabályokkal és elõírásokkal összhangban, valamint az ipari gyakorlatnak megfelelõen használják. A készülékek elsõ telepítése, vagy elsõ üzembe helyezése elõtt a hozzájárulást adott esetben a mûszaki illetve biztonságtechnikai osztálytól vagy hasonló funkciót betöltõ helyrõl szerezzék be. A balesetelhárító és elsõ segélynyujtó felszerelést készenlétben kell tartani. Végrehajtandók a biztonsági ellenõrzések annak érdekében, hogy mindenkor a megfelelõ eljárásokat követve dolgozzanak. A biztonságtechnikai módszereket és intézkedéseket ismételten kell ellenõrizni, ha bizonyos eljárás vagy készülék idõközben megváltozott Nordson Corporation

11 LogiComm Pisztolyhajtó 3 A felhasználó minõsítése A készülék tulajdonosának kell arról gondoskodnia, hogy a felhasználók... a munkaterületükhöz mérten megkapják a biztonságtechnikai oktatásukat úgy, ahogy azokat az érvényes elõírások és az ipari gyakorlat megszabják az elõírásokkal és a balesetmegelõzési tennivalókkal a készülék tulajdonosának elõírásaival tisztában kell legyenek a minõsített személyzetnek a készülékre és a feladatához szabott oktatást kell kapnia MEGJEGYZÉS: Nordson felkínálja a készülékre szabott telepítési, kezelési és karbantartási oktatás szolgáltatását. A felvilágosítást megadja az Ön Nordson képviselete. ipari és specifikus szakmai ismeretek és a mûködéssel kapcsolatban tapasztalatokkal rendelkeznek testileg alkalmasak arra, hogy megfeleljenek a feladatoknak és nincsenek élvezeti szerek hatása alatt, amelyek õket szellemileg vagy testileg korlátoznák. Az iparban alkalmazandó biztonsági intézkedések A következõ biztonsági intézkedések vonatkoznak a rendeltetésnek megfelelõ, és a készülékek e dokumentumban lírt használatához. Az itt található információk nem lehetnek minden lehetséges biztonsági intézkedésre kiterjedõek, de azok a készülékekhez és más hasonló ipari eszközhöz és az egyébb összehasonlítható veszélyeztetések lényegére érvényesek. A készülékek rendeltetésnek megfelelõ használata A készülékeket csak az itt leírt célra és az e dokumentumban körülírt munkaterületre szabad használni. A készülékeket nem szabad átépíteni illetve megváltoztatni. Alkalmatlan, illetve egymással nem összeférhetõ anyagokat alkalmazni nem szabad. Az anyagok összeférhetõségével vagy nem szabványos kiegészítõ készülék használatával kapcsolatos kérdéseivel forduljon Nordson képviseletéhez Nordson Corporation

12 4 LogiComm Pisztolyhajtó Utalások és biztonsági tájékoztatások Az ebben vagy a referencia dokumentumban található utalásokat figyelmesen olvassa el és kövesse azokat. A készülékre ráhelyezett biztonsági figyelmeztetõ tábla elhelyezésével és jelentésével legyen tisztában. Lásd Biztonsági figyelmeztetõ táblák és ragasztócímkék (ha ilyen van) e fejezet végén. Forduljon a Nordson képviselethez, ha a készülék használatával kapcsolatosan nem biztos valamiben. Telepítés A készüléket az e dokumentumban található útmutatások szerint kell telepíteni, ill. a kiegészítõ berendezések tekintetében az azokhoz kapott leírásokat kell figyelembe venni. Biztosítandó, hogy a készülék védettségi módja a felállítás helyéhez alkalmas legyen és hogy az anyag feldolgozásánál a környezetre nézve veszélyeztetés ne jöjjön létre. Az anyag tekintetében lásd annak biztonsági adatlapját (MSDS). Forduljon a Nordson képviselethez, ha a berendezés szükséges konfigurációja nem áll összhangban a telepítési útmutatásokkal. A készülékeket úgy kell felállítani, hogy azok jól kezelhetõek legyenek. A készülékek és más objektumok között szükséges szabad helyet fenn kell tartani. Lezárható leválasztó kapcsolót kell felszerelni, hogy a készüléket és minden önállóan csatlakoztatott tartozékot az áramellátásról le lehessen választani. Minden készüléket szabályszerûen földelni kell. Lásd az illetékes felügyeleti hatóság különleges elõírásait. Az elektromos biztosítékoknak meg kell egyezniük a készülékekhez tartozó névleges értékekkel. Ha a felállításhoz vagy átvételekhez engedélyre van szükség, forduljon az arra illetékes hatósághoz Nordson Corporation

13 LogiComm Pisztolyhajtó 5 Üzem A kezelõnek tisztában kell lennie valamennyi biztonsági berendezés helyével és kezelésének módjával. Meg kell gyõzõdnie arról, hogy a biztonsági berendezések (védõberendezések, biztonsági kapcsoló stb.) jó és mûködõképes állapotban van és, hogy megfelel a felállítás helyén érvényesülõ követelményeknek. Viselni kell a feladathoz szabott védõruhát (PPE = personal protective equipment). Lásd Információk a készülék biztonságáról illetve az anyag gyártójának útmutatásait és a biztonsági adatlapjának (MSDS) feladatra szabott védõruhára vonatkozó (PPE) követelményeit. A mûködési zavart tanúsító készüléket illetve a lehetséges hibás mûködés jeleit mutató készülékeket használni nem szabad. Karbantartás és javítás Végre kell hajtani az e dokumentumban magadott, elõírt idõszakonkénti tervszerû karbantartásokat. A rendszert a karbantartások elõtt a ragasztó illetve anyagnyomástól és a pneumatikus nyomástól mentesíteni kell. A készüléket és tartozékait a karbantartás elõtt le kell választani az energiaellátásáról. Kizárólag új, vagy gyárilag engedélyezett módon megmunkált pótalkatrészeket szabad felhasználni. A gyár mellékelt útmutatásait valamint a készülék tisztításához használt tisztítószer biztonsági adatlapját (MSDS) figyelmesen olvassa el és kövesse az abban leírtakat. MEGJEGYZÉS: A Nordson cég által árusított tisztítószerek biztonsági adatlapja (MSDS) megtalálható a Internet cím alatt, vagy telefonon lehet kérni a Nordson képviseletektõl. Minden biztonsági berendezés mûködõképességét, még a készülék üzembe helyezése elõtt ellenõrizni kell. A tisztítószerek, segéd és üzemi anyagok maradékait az érvényben levõ elõírások szerint kell az arra elõírt helyre eljuttatni, illetve ártalmatlanítani. Lásd a megfelelõ biztonsági adatlapot (MSDS), vagy szükség esetén szerezze be az információt az illetékes hatóságoknál. A készüléken elhelyezett biztonsági figyelmeztetõ táblákat tisztán kell tartani. A megkopott, vagy sérült táblákat újakra kell kicserélni Nordson Corporation

14 6 LogiComm Pisztolyhajtó Információk a készülék biztonságáról Ezek a készülékre vonatkozó információk a következõ Nordson készülékekhez érvényesek: Melegragasztót felhordó készülékek és készülékek hidegenyvet felhordására, valamint minden e mûvelettel kapcsolatos tartozékok Szakaszvezérelt, idõvezérelt adatrögzítõ és ellenõrzõ rendszerek, valamint egyéb választható további folyamatvezérlõ készülék. A készülék kikapcsolása Ahhoz, hogy e dokumentumban leírt bizonyos nagy számú munkafolyamat biztonságosan végrehajtható legyen, elõbb a készüléket ki kell kapcsolni. A kikapcsolás szükséges szintje függ az alkalmazott készüléktõl és az adott munkafolyamattól. Szükség esetén, a munkafolyamat kezdetén a kikapcsolási utasítások újra részletezhetõek. A kikapcsolási szintek: Rendszer tehermentesítése a ragasztónyomástól A hidraulikus kapcsolat vagy tömítés teljes mentesítése a rendszernyomás alól. A rendszer hidraulikus nyomás alóli mentesítésére vonatkozó utasítások a megfelelõ olvasztókészülék üzemeltetési útmutatóban találhatók. Rendszer leválasztása az energia ellátásról A nem védett huzalozásához való hozzáférés elõtt (olvasztókészülék, tömlõk, felhordó fejek és a választható egyéb tartozékok) a rendszert minden feszültségforrásról le kell választani. 1. Készülék és a csatlakoztatott tartozék lekapcsolása. 2. Annak a leválasztó illetve teljesítménykapcsolónak a lezárása (reteszelése) és megjelölése, amelyik a készülékeket és tartozékokat a hálózatra rákapcsolja, nehogy azt valaki véletlenül bekapcsolhassa. MEGJEGYZÉS: Állami elõírások és ipari szabványok bizonyos követelményeket megszabnak a veszélyes energiaforrások leválasztásához. Lásd a megfelelõ elõírásokat ill. szabványokat Nordson Corporation

15 LogiComm Pisztolyhajtó 7 Felhordó fejek deaktiválása Minden olyan mechanikus készüléket deaktiválni kell, amely aktiváló jelet ad rá azokra a felhordó fejekre, amelyek mágnesszelepei vagy olvasztókészülék szivattyúi leállnak, mielõtt a leállás egy olyan nyomás alatt álló felhordó fejen, melynek hatásterületében dolgoznak, végrehajtódik. 1. A felhordó fej vezérlõszerkezetét az elektromos hálózatról le kell választani (szakaszvezérelt készülék, idõvezérelt készülék, SPS stb.). 2. A bemenõjelek vezetékeit le kell kapcsolni a mágnesszelep(ek)rõl. 3. A mágnesszelepe(ek)hez menõ sûrített levegõ maradék nyomását a nyomásszabályozó és felhordó fej között meg kell szüntetni. Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT Az 1 táblázat általános biztonsági útmutatásokat tartalmaz (FIGYELEM és VIGYÁZAT jelleggel) a Nordson melegragasztó és hidegenyev felhordó készülékek használatához. Tanulmányozza a táblázatokat, és gondosan olvasson el minden olyan elõvigyázati intézkedést, amely az útmutatóban leírt készülékekre vonatkozik. Az egyes készüléktípusokat az 1 táblázat a következõképpen jelöli: HM = Hot melt = melegragasztó (olvasztókészülékek, tömlõk, felhordó fejek stb.) PC = Process control = folyamat irányítás CA = Cold adhesive = hidegenyv (elosztó szivattyúk, nyomástartályok és felhordó fejek) Készülék típus HM HM Táb. 1 Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT Figyelem vagy vigyázat FIGYELEM: Veszélyes gõzök! A reaktív poliuretán melegragasztó (PUR) vagy oldószert tartalmazó anyagnak egy megfelelõ Nordson olvasztókészülékben történõ feldolgozása elõtt figyelmesen olvassa el az anyag biztonsági adatlapját (MSDS) és kövesse az abban foglaltakat. Biztosítsa, hogy az anyag feldolgozási hõmérséklete és lobbanáspontja ne legyen meghaladva, és hogy a biztonságos kezeléssel, szellõztetéssel, elsõsegéllyel és védõruhával szembeni követelmények teljesítve legyenek. Ha nem tartják be a biztonsági adatlap (MSDS) útmutatásait, fennáll a baleset illetve életveszély lehetõsége. FIGYELEM: Reaktív anyag! Halogénezett szénhidrogén oldatot alumínium géprészek tisztításához, illetve a Nordson készülékek öblítéséhez soha ne használjon. Nordson olvasztókészülékek és felhordó fejek alumínium alkatrészt is tartalmaznak, amelyek bizonyos körülmények között a halogénezett szénhidrogénekkel heves reakcióba lépnek. Halogénezett szénhidrogén vegyületeknél a Nordson készülékek esetében baleset illetve életveszéllyel kell számolni. Folytatás Nordson Corporation

16 8 LogiComm Pisztolyhajtó Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT (folyt.) Táblázat 1 Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT (folyt.) Készülék típus HM, CA Figyelem vagy vigyázat FIGYELEM: A rendszer állandó nyomás alatt áll! Egy hidraulikus kapcsolat vagy tömítõ rendszer megbontása elõtt azt a túlnyomástól mentesíteni kell. Ennek figyelmen kívül hagyásakor a forró, nyomás alatti melegragasztó illetve a hidegenyv ellenõrizetlenül kiszabadul, és súlyos balesetet okozhat. HM FIGYELEM: Megolvadt anyag! Olvadt ragasztó anyaggal dolgozó készülékek karbantartásánál szem vagy arcvédõt kell használni, valamint hõszigetelõ kesztyûvel és védõruhával kell a bõrfelületet védeni. Az olvadt melegragasztó önmaga még megdermedt állapotban is égési sérülést is okozhat. Megfelelõ védõruha nélkül baleset keletkezhet. HM, PC FIGYELEM: A készülék magától indul! Az automata melegragasztó felhordó fejeket külsõ vezérlõszerkezetek vezérlik. Egy felhordó fejen történõ munkavégzés elõtt üzemben vagy annak közelében a felhordó fej kioldószerkezetét deaktiválni kell és a mágnesszelep(ek)hez irányuló sûrített levegõ hozzávezetés(eke)t le kell zárni. Ennek figyelmen kívül hagyása balesetet okozhat. HM, CA, PC FIGYELEM: Elektromos áramütés veszélye! Maga a készülék az elektromos hálózatról a leválasztó illetve teljesítménykapcsolóval való lekapcsolása és leválasztása után még feszültség alatt álló tartozékokkal áll kapcsolatban. A karbantartás megkezdése elõtt még az összes kiegészítõ készüléket is le kell választani az elektromos hálózatról. Ha a hálózatot nem kapcsolják le megfelelõen, az a karbantartáskor súlyos balesetet okozhat. HM, CA, PC FIGYELEM: Robbanás vagy tûzveszély! A robbanásveszélyes környezetben történõ alkalmazásra nem engedélyezett Nordson enyv feldolgozó készülékeket nem szabad olyan oldószerekkel használni, amelyek feldolgozásakor robbanásveszélyes gõzök szabadulhatnak fel. Lásd a ragasztó biztonsági adatlapjában (MSDS) a feldolgozási sajátosságokat és korlátozásokat. Nem kompatibilis oldószert tartalmazó ragasztók használata, vagy oldószert tartalmazó ragasztók nem rendeltetésnek megfelelõ feldolgozása súlyos, esetleg halálos baleset okozója lehet. Folytatás Nordson Corporation

17 LogiComm Pisztolyhajtó 9 Készülék típus HM, CA, PC Figyelem vagy vigyázat FIGYELEM: A készüléket csak kellõ képesítéssel rendelkezõ és tapasztalt személy kezelheti és tarthatja karban. A nem kiképzett vagy tapasztalatlan személyek alkalmazása esetén a gép kezelése, vagy karbantartása súlyos, esetleg halálos balesetet okozhat de maga a készülék is megsérülhet. HM VIGYÁZAT: Forró felületek! A felhordó fejek, tömlõk és az olvasztókészülék némelyik alkatrészének felülete forró és megérintése kerülendõ. Ha nem kerülhetõ el megérintésük, az ilyen alkatrészekkel végzett munkánál hõszigetelõ kesztyût és -ruhát kell viselni. A forró felületek érintési tilalmának figyelmen kívül hagyása balesetet okozhat. HM VIGYÁZAT: Némely Nordson olvasztókészülék különlegesen reaktív tulajdonságú poliuretán melegragasztó (PUR) feldolgozásához van kialakítva. Ha megkísérlik a PUR anyagnak olyan készüléken való feldolgozását, amelyik nem kimondottan erre az anyagra készült, attól a készülék megsérülhet és a melegragasztó idõ elõtti reakciója állhat elõ. Forduljon a Nordson képviselethez, ha a készülékének PUR anyaghoz való alkalmasságában bizonytalan. HM, CA VIGYÁZAT: A tisztító vagy öblítõszerek készülékben történõ használata elõtt feltétlenül olvassa el a gyári útmutatásokat, valamint az adott szerhez csatolt biztonsági adatlapot (MSDS), és kövesse az abban található feltételeket. Némelyik tisztítószer elõre nem láthatóan reagálhat, ha melegragasztóval, vagy hidegenyvvel érintkezik, és a készülék ilyenkor károsodhat. HM VIGYÁZAT: A Nordson olvasztókészülékeket gyárilag olyan R típusú tisztítószerrel tesztelik, amilyet a poliészter lágyítószere tartalmaz. Bizonyos melegragasztók az R-típusú tisztítószerrel reakcióba lépnek és szilárd gumit képeznek, amitõl a készülék eldugul. Használata elõtt meg kell gyõzõdni arról, hogy a melegragasztó anyag az R-típusú tisztítószerrel szemben hogyan viselkedik Nordson Corporation

18 10 LogiComm Pisztolyhajtó Egyéb biztonsági intézkedések Nyilt lánggal a melegragasztó rendszer alkotórészeit melegíteni nem szabad. A nagynyomású tömlõket az esetleges túlzott kopásra, sérülésre és esetleges szivárgásra naponként kell ellenõrizni. A szerelõpisztolyt saját magára, vagy más személyre ne irányítsa. A szerelõpisztolyt mindig az arra szolgáló tartóra függessze fel. Elsõsegély Ha olvadt melegragasztó került a bõrre: 1. Az olvadt melegragasztót SEMMI ESETRE ne próbálja meg a bõrérõl eltávolítani. 2. A ragasztóval érintkezett bõrfelületet mindaddig merítse hideg vízbe, míg az le nem hûlt. 3. A megmerevedett melegragasztót SEMMI ESETRE ne próbálja meg a bõrérõl eltávolítani. 4. Súlyos égési sérülés esetén sokkhatás elleni kezelést kell alkalmazni. 5. Azonnal orvoshoz kell fordulni. A sérült bõrt kezelõ személynek be kell mutatni a melegragasztó anyag biztonsági adatlapját (MSDS) Nordson Corporation

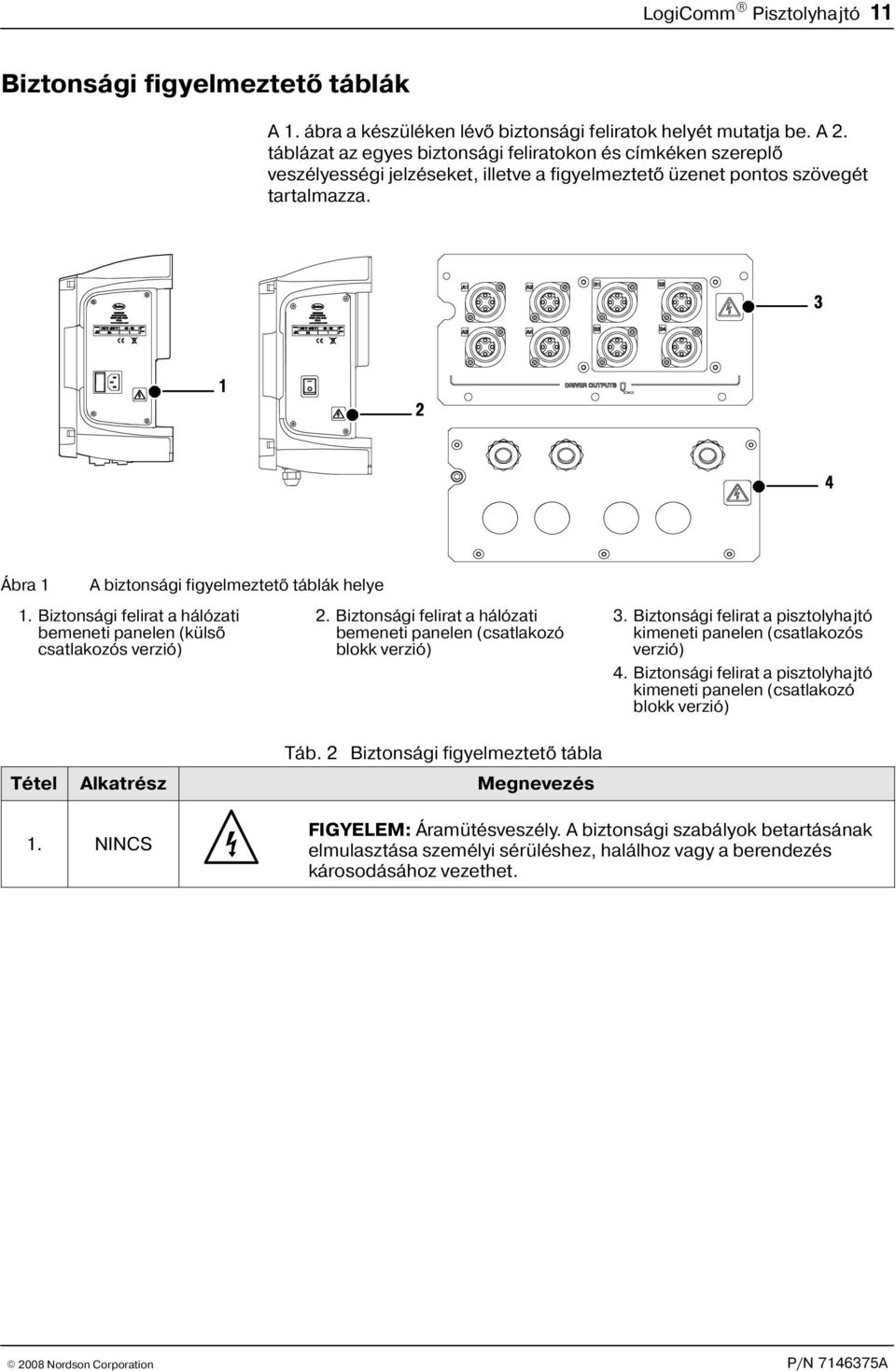

19 LogiComm Pisztolyhajtó 11 Biztonsági figyelmeztetõ táblák A 1. ábra a készüléken lévõ biztonsági feliratok helyét mutatja be. A 2. táblázat az egyes biztonsági feliratokon és címkéken szereplõ veszélyességi jelzéseket, illetve a figyelmeztetõ üzenet pontos szövegét tartalmazza. Ábra 1 A biztonsági figyelmeztetõ táblák helye 1. Biztonsági felirat a hálózati 2. Biztonsági felirat a hálózati bemeneti panelen (külsõ bemeneti panelen (csatlakozó csatlakozós verzió) blokk verzió) 3. Biztonsági felirat a pisztolyhajtó kimeneti panelen (csatlakozós verzió) 4. Biztonsági felirat a pisztolyhajtó kimeneti panelen (csatlakozó blokk verzió) Táb. 2 Biztonsági figyelmeztetõ tábla Tétel Alkatrész Megnevezés 1. NINCS FIGYELEM: Áramütésveszély. A biztonsági szabályok betartásának elmulasztása személyi sérüléshez, halálhoz vagy a berendezés károsodásához vezethet Nordson Corporation

20 12 LogiComm Pisztolyhajtó Áttekintés A LogiComm pisztolyhajtó egy nagy teljesítményû pisztolyhajtó forró olvasztott és folyékony ragasztószóró alkalmazásokhoz. Minden Nordson elektromos ragasztószóró pisztollyal használható, így nincs szükség különbözõ pisztolyhajtókra az egyes pisztolyokhoz. Négy indító bemenettel rendelkezik, amellyel csatlakozik a mintázat vezérlõhöz, PLC hez vagy más eszközökhöz. Ez a pisztolyhajtó négy vagy nyolccsatornás változatban kapható. Minden modellhez jár külsõ csatlakozó vagy hagyományos két-darabos csatlakozó blokkok. Mindegyik kimenet egymástól függetlenül programozható bármilyen indító bemenethez és mindegyik csatornán képes különbözõ típusú pisztolyokat kezelni. A pisztolyhajtó beállítása egyszerû, a felhasználónak csak ki kell választania a pisztoly típusát a menübõl, majd az elõre megadott pisztoly beállítások automatikusan betöltõdnek. A pisztolyhajtó programozható integrált LCD grafikus felhasználói felülettel (GUI) van ellátva, amely a pisztoly beállítására és hibakeresésre használható. Ábra 2 LogiComm pisztolyhajtó 2008 Nordson Corporation

21 LogiComm Pisztolyhajtó 13 Kulcs funkciók A pisztolyhajtó az alábbi kulcs üzemi funkciókkal rendelkezik: Négy és nyolccsatornás modellek kaphatóak Két ki/bemenetes pisztolyhajtó verziók kaphatóak: - Külsõ csatlakozók, amelyek lehetõvé teszik a gyors telepítést és karbanntartást - Belsõ két-darabos csatlakozó blokkok, amelyek védenek a beázás ellen, illetve védik a vezetékeket a pisztolyhajtó cseréje esetén Minden kimenet az alábbi tulajdonságokkal rendelkezik: - Kiválasztható, hogy melyik indító bemenetre reagáljon - Aktiválható vagy inaktiválható termékváltás esetén - Különbözõ típusú pisztolyokat hajt - Az öblítés menü segítségével tesztszórás végezhetõ Teljesen programozható ezzel támogatja a jövõben forgalomba kerülõ Nordson pisztolyokat és egyéb konkurens pisztolyokat is Két indító mód áll rendelkezésre: - Normál/csík - Pontozás (rögzített idõtartam) A kezelõ panel az alábbi tulajdonságokkal rendelkezik: - Kijelzi a pisztolyhajtó állapotát - Az öndiagnosztika és LCD grafikus felhasználói felület (GUI) leegyszerûsíti a pisztoly beállítását és a hibakeresést Az operációs rendszer szoftver lehetõvé teszi a szoftver frissítését és segítségével elmenthetõk, illetve behívhatók a beállítások az USB csatlakozáson keresztül. A bemeneti szûrõ segítségével kezelhetõek a nagy zajok, lehetõvé teszi a megbízható mûködést az ipari és gyári környezetben Az elforgatható ház megkönnyíti a hozzáférést Az AC áramkapcsoló segítségével a mûvelet gyorsan be vagy kikapcsolható A pisztoly beállításait háromjegyû numerikus jelszó védi A távöblítési funkció engedélyezhetõ vagy letiltható Eltávolítható alsó csatlakozópanel. Ez különösen a csatlakozó blokk verzó helyi vezetékezésének megõrzéséhez fontos Az EPC sorozatú mintavezérlõ áramellátásának lehetõsége, kiküszöbölve az olyan külsõ ellátást, mint a PS Nordson Corporation

22 14 LogiComm Pisztolyhajtó Pisztolyhajtó verziók A pisztolyhajtónak négy verziója van, a csatornák számától és a csatlakozás típusától függõen: Csatornák száma 4 csatornás 8 csatornás 4 csatornás 8 csatornás Bemeneti/Kimeneti csatlakozás típusa Külsõ csatlakozó Csatlakozó blokk Ábra 3 Pisztolyhajtó verziók 1. Külsõ csatlakozók (nyolc csatornaverzió látható) 2. Csatlakozó blokk 2008 Nordson Corporation

23 LogiComm Pisztolyhajtó 15 Üzemmódok A pisztolyhajtónak két normál üzemmódja van: csík mód és pont mód. Emellett van egy öblítés mód is, amellyel a pisztolyok manuálisan aktiválhatók. Csík mód Amikor a csík módot választjuk, a pisztoly kimenet közvetlenül követi annak a pisztolynak az indító bemenetét, amelyhez ki van jelölve. A pisztoly akkor üzemel, amikor az indító bemenet aktív, és akkor kapcsol le, amikor az indító bemenet inaktív. Ábra 4 Pisztoly kimenet, amikor a pisztolyhajtó csík módra van állítva 2008 Nordson Corporation

24 16 LogiComm Pisztolyhajtó Pont mód Ha a pont módot választjuk, a pisztoly kimenet akkor kapcsol be, amikor az indító kimenet aktív, és egy elõre beprogramozott idõtartamig bekapcsolva marad (0,05 12,75ms 0,05 ms onként emelkedve), amely független az indító jel idõtartamától. Ábra 5 Pisztoly kimenet, amikor a pisztolyhajtó pont módra van állítva MEGJEGYZÉS: A távöblítõ funkció azzal támogatja az öblítést, hogy még pont üzemmódban is használja az indító bemenetet. Lásd a fejezet késõbbi részében a Távöblítés indító bemenetek használatával részt Nordson Corporation

25 LogiComm Pisztolyhajtó 17 Öblítés mód Az öblítés móddal manuálisan aktiválható a pisztoly kimenet. A kezelõ panelen lévõ öblítés gomb használható annak ellenõrzésére, hogy a pisztoly megfelelõen csatlakozik és konfigurálva van. Emellett ezzel ellenõrizhetõ a ragasztó kiáramlása a fúvócsõbõl, illetve használható a rendszer átöblítésére is. Az öblítés gomb csak a pisztoly képernyõkrõl aktiválható. A rendszer azt a pisztolyt öblíti át, amely aktuálisan az LCD képernyõn látható az öblítés gomb megnyomásának pillanatában. Az öblítés gombnak nincs semmilyen hatása, ha a képernyõn nem látható pisztoly. MEGJEGYZÉS: A pisztolyok felváltva öblíthetõek az indító bemenetek segítségével. Öblítési vagy átmosási mûvelet A pisztoly beprogramozható, így kétféleképpen tud reagálni az öblítés gomb megnyomásakor. Ez a beállítás a System Settings (Rendszer beállítás) képernyõrõl programozható. Öblítés Ha öblítési mûveletre van programozva, akkor az adott pisztoly kimenet csak addig marad bekapcsolva, amíg az öblítés gomb le van nyomva. A gomb elengedésekor a pisztoly kimenet kikapcsol. Átmosás Ha átmosási mûveletre van programozva, akkor az adott pisztoly kimenet akkor kapcsol be, amikor az átmosás gombot megnyomják, és egészen addig bekapcsolva marad, míg a gombot újra meg nem nyomják Nordson Corporation

26 18 LogiComm Pisztolyhajtó Kalapálási mûvelet A kalapálási mûvelet segítségével kitisztítható a részben vagy telkesen eldugult fúvócsõ, különösen folyékony ragasztót szóró pisztolyoknál. A pisztolyhajtón a kalapálási mûvelet a System Setting (Rendszer beállítás) képernyõ segítségével programozható. Amikor az öblítés vagy átmosás funkció aktív és bekapcsolják a kalapálást, a pisztoly kimenet nagy sebességgel ki és bekapcsol, ki/bekapcsolva a pisztolyt egészen addig, amíg az öblítési vagy átmosási funkció aktív. VIGYÁZAT: Gépsérülés veszély. A kalapálási funkció hosszantartó használata miatt a pisztoly túlmelegedhet. Öblítés az indító bemenetek segítségével Csík módban a pisztoly átöblíthetõ úgy, hogy aktívan tartjuk a megfelelõ indító bemenetet addig, amíg az öblítés kívánság szerint tart. MEGJEGYZÉS: Egy adott indítóhoz kijelölt valamennyi pisztoly párhuzamosan öblítésre kerül, kivéve, ha a menüben inaktiválva vannak. A távöblítõ funkcónak köszönhetõen a pisztoly akkor öblíthetõ, amikor mintavezérlõhöz csatlakozik, akár a pont üzemmódban is. Ha az indítójel egy másodpercnél hosszabb ideig tart, minden olyan kimenet aktiválódik, amely úgy van programozva, hogy válaszoljon az indítóra, és bekapcsolva marad, amíg az indító aktív. Ez fontos funkcionális követelmény bizonyos alkalmazások esetén. A távöblítés szükség szerint engedélyezhetõ vagy letiltható, és alapértelmezésként állítható be a letiltott állapot. MEGJEGYZÉS: Az öblítési vagy átmosási, illetve a kalapálási beállítások nincsenek hatással, akkor, ha az indító bemeneteket használó pisztolyokat az indító bemenet segítségével öblítik át Nordson Corporation

27 LogiComm Pisztolyhajtó 19 Riasztó kimenetek A riasztás jelzés az általános állapotot továbbítja egy távoli eszköz, például egy PLC, egy világító torony vagy egy hallható eszköz felé. A pisztolyhajtó C formájú feszültség mentes csatlakozással rendelkezik (1 N.O. és 1 N.C. csatlakozás közös terminállal). Ez azt jelenti, hogy a csatlakozás áram alá tudja helyezni az eszközt, de önmagában nem biztosít áramellátást. Az áramforrást külön kell biztosítani. A csatlakozók az alábbiak szerint mûködnek ezzel üzembiztos kivitelezést biztosítva: A csatlakozó (normál állapotában) probléma esetén inaktív. Például a pisztolyhajtó ki van kapcsolva, a riasztó kábel le van kötve, illetve a diagnosztikai ellenõrzés hibát talált. A csatlakozó akkor aktiválódik, ha a rendszer rendben van. Jelszavak Három számjegyû numerikus jelszó állítható be annak érdekében, hogy illetéktelen személyek a pisztolyhajtó bizonyos beállításait ne módosíthassák. Minden pisztolyhajtó folyamatosan figyelhetõ akkor is, ha jelszóval védett, de a védett beállítások nem módosíthatóak. USB csatlakozás A pisztolyhajtóban van egy belsõ USB port, amelyen keresztül csatlakozni lehet Windows alapú számítógéphez az alábbi céllal: Területi szoftver frissítési eljárás. A frissítéssel kapcsolatos részletekért lásd B. melléklet, Területi szoftver frissítési eljárás. A pisztolyhajtó beállításainak mentése és behívása A mentés és behívás funkció az alábbi esetekben használható: - A munka beállítások megõrzése vagy archiválása - Beállítások mentése a frissítés elõtt, majd behívásuk késõbb - A beállítások továbbítása vagy másolása egy másik pisztolyhajtóra Az USB port galván szigeteléssel el van választva a pisztolyhajtó áramkör többi részétõl, ezzel leválasztva a csatlakozó számítógépet (és felhasználót) Nordson Corporation

28 20 LogiComm Pisztolyhajtó A kezelõ panel elemei A kezelõ panel segítségével adhat meg a felhasználó adatokat és jeleníthetõek meg a bevitt adatok. Az egyes elemek szerepével kapcsolatos részletekért lásd a Kezelõ panel LED és a Kezelõi billentyûzet gombjai részeket. Ábra 6 A kezelõ panel LED jei és a billentyûzet gombjai 2008 Nordson Corporation

29 LogiComm Pisztolyhajtó 21 A kezelõ panel LED jei A LED neve A LED színe Funkció (1) INDÍTÓ Zöld Mindig világít, amikor az indító aktiválódik. (3) ÁRAM Zöld Akkor világít, ha a pisztolyhajtó áram alatt van. (4) HIBA Piros (5) RIASZTÁS Sárga (12) PISZTOLY KIMENET Zöld Világítása hibát jelent. MEGJEGYZÉS: Hiba esetén a pisztolyhajtó nem mûködik. Lásd Hibakeresés. Világítása a következõ állapotokat jelzi: pisztoly rövidzárlat, pisztoly nyitva, pisztoly túlmelegedés. MEGJEGYZÉS: Riasztás esetén a pisztolyhajtó továbbra is üzemel. A Nordson Corporation azonban azt ajánlja, hogy a lehetõ legrövidebb idõn belül derítsék ki és korrigálják a hiba okát. Lásd Hibakeresés. Mindig világít, amikor a pisztoly aktiválódik. Akkor világít, amikor megnyomják az ÖBLÍTÉS gombot Nordson Corporation

30 22 LogiComm Pisztolyhajtó Kezelõ panel billentyûzet gombjai A kezelõ panel gombjainak elhelyezkedését lásd a 6 ábrán. Gomb típusa Gomb megnevezése Funkció (2) Kijelzõ LCD kijelzõ Az egyes beállítási menü képernyõk tartalmának megtekintése. (6) Következõ gomb Ezzel a gombbal léphet tovább a következõ képernyõre. (7) Elõzõ gomb Ezzel a gombbal léphet vissza az elõzõ képernyõre. (8) Fül gomb (9) Lefelé gomb (11) Felfelé gomb (10) Beadás gomb Ezzel a gombbal navigálhat a következõ mezõbe a menü képernyõn. Ezt a gombot lenyomva változtathat meg egy értéket vagy választhat ki valamit: pisztoly kalapálás Be/Ki pisztoly aktiválás/inaktiválás pisztoly öblítés/átmosás indító polaritás pisztoly típus kiválasztása numerikus érték kijelölése a következõhöz: - Pont Csík beállítások - Pisztoly paraméter beállítások Ennek a gombnak a megnyomásával léphet be a menübe a paraméterek megtekintéséhez és programozásához. A menübõl való kilépéshez nyomja meg újra a gombot. (13) Öblítõ gomb Ennek a gombnak a megnyomásával öblíthet ki egy adott pisztolyt Nordson Corporation

31 LogiComm Pisztolyhajtó 23 Telepítés A berendezés és a gyártósor konfigurációja miatt az ebben a részben ismertetett felszerelési lehetõségek változhatnak. Az alkalmazott felszerelési módszert lásd a Felszerelési útmutatóban. A pisztolyhajtó kicsomagolása 1. Óvatosan csomagolja ki a pisztolyhajtót. Legyen nagyon elõvigyázatos, hogy a berendezés ne sérüljön a kicsomagoláskor. 2. Vizsgálja át, hogy a szállítás során történt e bármilyen sérülés. Minden károsodást jelezzen a Nordson képviselõjének. 3. Gyõzõdjön meg arról, hogy a tartozék készlet benne található a dobozban. Tartozék készlet Gyõzõdjön meg arról, hogy az alább felsorolt tételek szerepelnek a tartozék készletben. LogiComm pisztolyhajtó felhasználói kézikönyv LogiComm pisztolyhajtó kézikönyv (CD formájában) Felszerelõ hardver Tartalék biztosítékok Érintkezõ terminál és védõcsõ szerelvények (csatlakozó blokk verzió) Hálózati kábelek (külsõ csatlakozós verzió) Felszerelési útmutatók A pisztolyhajtót az alapgéphez vagy a gyártósorhoz lehetõ legközelebb helyezze el. Válasszon olyan helyet, ahol a kezelõ jól hozzá tud férni a kezelõ panelhez a programozáskor. A pisztolyhajtót függõlegesen szerelje fel a falra vagy oszlopra, hogy a hûtõbordákon keresztül maximális konvekciós hûtést tegyen lehetõvé. Ügyeljen arra, hogy a pisztolyhajtó úgy legyen felszerelve, hogy elegendõ hely legyen az oldalai, az alja és a hátsó része körül, hogy a csatlakozókhoz és a csatlakozó kábelekhez könnyen hozzá lehessen férni. MEGJEGYZÉS: Az akadálytalan légáramlás biztosítása érdekébe a javasolt minimális távolság a pisztolyhajtó tetejénél és aljánál 50 mm. A pisztolyhajtót merev támasztékra szerelje fel (pl. falra vagy oszlopra) a külsõ vibráció megelõzése érdekében Nordson Corporation

32 24 LogiComm Pisztolyhajtó A pisztolyhajtó méretei A pisztolyhajtó felszerelésekor a következõ méretekkel dolgozzon. MEGJEGYZÉS: Mindkét pisztolyhajtó verzió ugyanolyan méretû. Ábra 7 Felszerelési méretek (itt a külsõ csatlakozós pisztolyhajtót mutatjuk be) 2008 Nordson Corporation

33 LogiComm Pisztolyhajtó 25 Kábel távolság Az alábbi ábrák azokat a minimális távolságokat mutatják, amelyeket a pisztolyhajtón lévõ külsõ csatlakozók és I/O kábelek elhelyezésénél be kell tartani. Külsõ csatlakozós verzió Ábra 8 Kábel távolság a külsõ csatlakozós verzióhoz Csatlakozó blokk verzió Ábra 9 Kábel távolság a csatlakozó blokkos verzióhoz 2008 Nordson Corporation

34 26 LogiComm Pisztolyhajtó A pisztolyhajtó felszerelése A pisztolyhajtó felszerelését lásd a 10. ábrán. 1. Helyezzen be két csavart a felszerelési hely alsó furataiba. Szorítsa meg a csavarokat annyira, hogy elbírják a pisztolyhajtó súlyát. 2. Úgy helyezze el a pisztolyhajtót, hogy rögzítõ rések biztonsággal üljenek a két alsó csavaron. Ábra 10 A pisztolyhajtó felszerelése 1. Hatlapfejû csavarok 2. Rögzítõ furatok 3. Rögzítõ rések 3. Csavarja keresztül a felsõ csavarokat a pisztolyhajtón lévõ rögzítõ lyukakon bele a felsõ furatokba. 4. Szorítsa meg erõsen a csavarokat Nordson Corporation

35 LogiComm Pisztolyhajtó 27 A pisztolyhajtó csatlakoztatása FIGYELEM: Súlyos vagy halálos balesetveszély. A tekercs kimeneti csatlakozó blokkja magas feszültségû. Villamos berendezéseket csak szakember csatlakoztathat. Kövesse a villamos biztonsági eljárásokat és figyelje a magas feszültség jeleit. Két csatlakozási módszert mutatunk be, mivel a csatlakozó pozíciók eltérnek a két verzió esetén: Külsõ csatlakozós pisztolyhajtó Pisztolyhajtó belsõ csatlakozó blokkal Az ajánlott kábelek felsorolását lásd az Alkatrészek c. fejezetben. Indító összekapcsolás Az indító panel több feszültségtartományt fogad, és nem érzékeny a vezetékezés polaritására. A indító bemenet/kimenet (I/O) panelre menõ bemenetek teljesen földeletlenek, és nem csatlakoznak a pisztolyhajtó áramköri közös vezetékére vagy vázára. Minden indító bemenet külön van a másik három indító bemenettõl. Ez azt jelenti, hogy különbözõ indító bemenetek hajthatók meg eltérõ forrásokról. Mivel minden bemenet egymástól független, bármelyik bemenet csatlakoztatható áram leadó vagy áramnyelõ kimenetekre. MEGJEGYZÉS: Az indító I/O panel az elõzõ verziókhoz (PN és ) képest javítva lettek. Ennek a továbbfejlesztett panelnek a tûkiosztása nem kompatibilis az elõzõ tûkiosztással. Csak kisebb bekötési változtatások szükségesek, ha egy régebbbi verziójú pisztolyhajtót vagy indító I/O panelt erre a továbbfejlesztett verzióra cserél. Részletes információk az Indító összekapcsolás más mintavezérlõkkel, PLC kkel és PLS ekkel részben, a C függelék alatt olvashatók Nordson Corporation

36 28 LogiComm Pisztolyhajtó Bemeneti információ VIGYÁZAT: A meghatározott mûködés V egyenáramú bemeneti feszültségtartomány fölött van. Károsodás fordulhat elõ 35V fölött; akár már 4 V egyenáramon is mûködhet. A két jelbemeneti tüske nem érzékeny a feszültségpolaritásra. A bemenet kb. 8,3 ma (max) áramfolyást és áramerõsséget igényel. Ugyanakkor már akár 2 ma áramerõsségen is mûködhet. A szivárgó vagy kóboráramok problémákat okozhatnak. Ilyen áramok keletkezhetnek a védõ komponensekbõl vagy rossz kapcsolókból. Ennek a problémának a jellemzõ tünete az, amikor a bemenetek mindig aktívak. Ilyen probléma gyanúja esetén végezze el a következõk közül valamelyik lépést: Mérje meg az áramerõsséget úgy, hogy digitális univerzális mérõmûszert köt be sorosan a bemenettel. vagy Mérje meg a feszültséget a bemenettel sorosan kötött 100 ohm ellenálláson; akkor a mért áramerõsség (ma ban) 10 x V. Kerülje az indító bemenetek és más áramkörök párhuzamos kötését VIGYÁZAT: Ne próbálja egyetlen kimenetrõl meghajtani a párhuzamosan kötött pisztolyhajtó indító bemenetet és más bemeneteket. A különbözõ berendezések bemenõ áramköre inkompatibilis lehet. Ha egy kimenetet használ a párhuzamosan kötött bemenetek meghajtására, azzal megakadályozhatja a mûködést vagy nem megbízható mûködést válthat ki. Kerülje a mechanikus relék használatát A mechanikus relék NEM javasoltak a következõ okok miatt: A mechanikus reléknél visszaverõdés származik az érintkezésbõl. A pisztolyhajtó elég gyors ahhoz, hogy reagáljon a visszaverõdõ bemenetekre, és többszörös kapcsolást válthat ki a relé nyitásakor és zárásakor. Ez hibás mintát eredményezhet. A mechanikus relék kapcsolási élettartama korlátozott, és elkopnak. MEGJEGYZÉS: Az egyetlen lehetõség, ami növeli a mechanikus relék élettartamát, a nagyon lassú és nem kritikus alkalmazás. Még ebben az esetben is gondolni kell a relé korlátozott élettartamára. Ha más relére vagy indító kapcsolási funkcióra van szükség, használjon szilárdtest reléket helyettük Nordson Corporation
