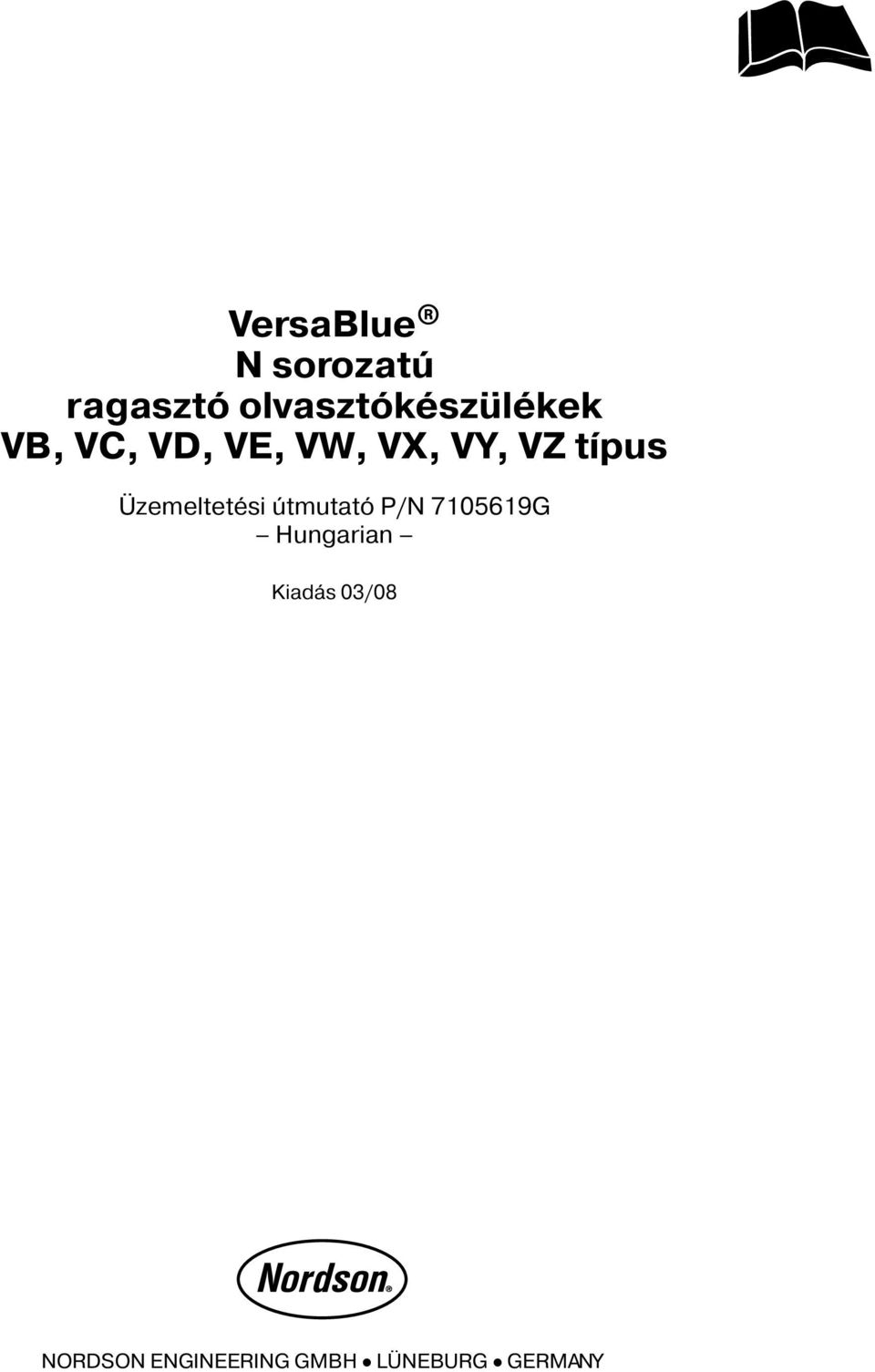

1 VersaBlue N sorozatú ragasztó olvasztókészülékek VB, VC, VD, VE, VW, VX, VY, VZ típus Üzemeltetési útmutató Hungarian Kiadás 03/08 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

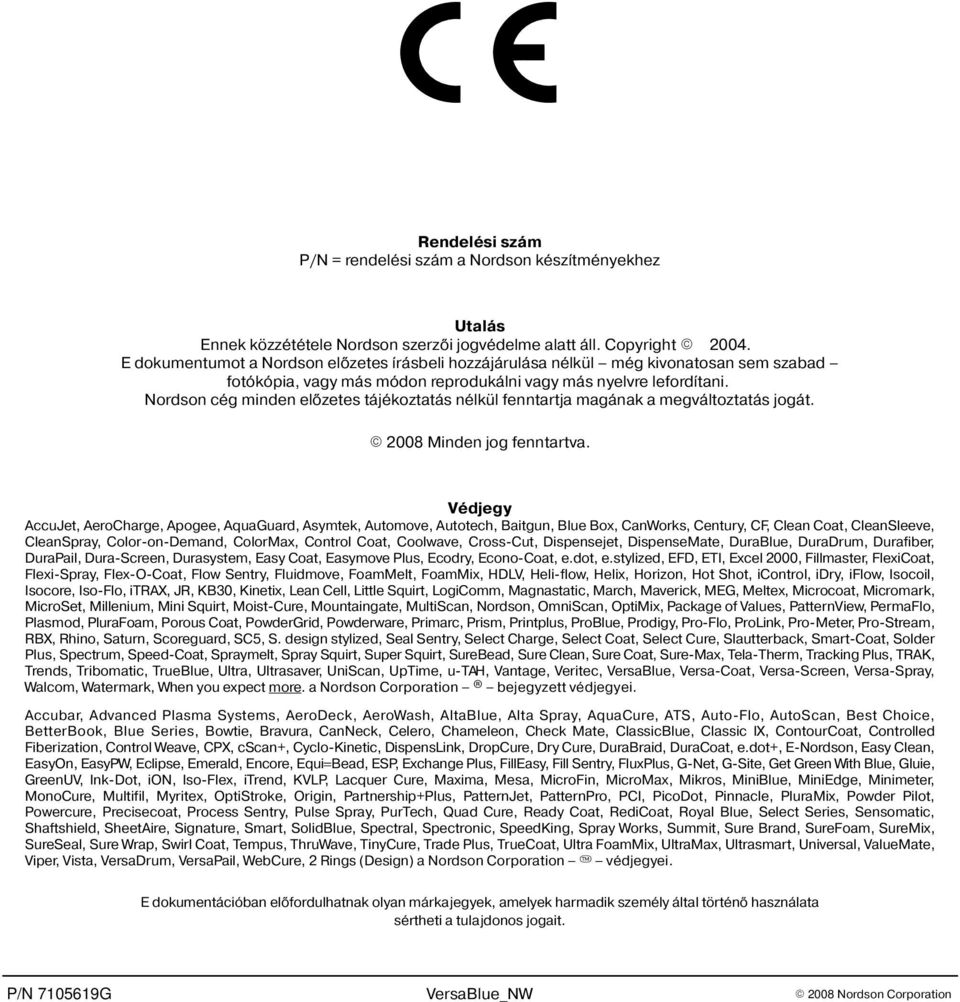

2 Rendelési szám P/N = rendelési szám a Nordson készítményekhez Utalás Ennek közzététele Nordson szerzõi jogvédelme alatt áll. Copyright E dokumentumot a Nordson elõzetes írásbeli hozzájárulása nélkül még kivonatosan sem szabad fotókópia, vagy más módon reprodukálni vagy más nyelvre lefordítani. Nordson cég minden elõzetes tájékoztatás nélkül fenntartja magának a megváltoztatás jogát Minden jog fenntartva. Védjegy AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, Color-on-Demand, ColorMax, Control Coat, Coolwave, Cross-Cut, Dispensejet, DispenseMate, DuraBlue, DuraDrum, Durafiber, DuraPail, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, e.stylized, EFD, ETI, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, HDLV, Heli-flow, Helix, Horizon, Hot Shot, icontrol, idry, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Lean Cell, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Primarc, Prism, Printplus, ProBlue, Prodigy, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Tela-Therm, Tracking Plus, TRAK, Trends, Tribomatic, TrueBlue, Ultra, Ultrasaver, UniScan, UpTime, u-tah, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. a Nordson Corporation bejegyzett védjegyei. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, Alta Spray, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, BetterBook, Blue Series, Bowtie, Bravura, CanNeck, Celero, Chameleon, Check Mate, ClassicBlue, Classic IX, ContourCoat, Controlled Fiberization, Control Weave, CPX, cscan+, Cyclo-Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, e.dot+, E-Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Emerald, Encore, Equi=Bead, ESP, Exchange Plus, FillEasy, Fill Sentry, FluxPlus, G-Net, G-Site, Get Green With Blue, Gluie, GreenUV, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Maxima, Mesa, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, MonoCure, Multifil, Myritex, OptiStroke, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, PicoDot, Pinnacle, PluraMix, Powder Pilot, Powercure, Precisecoat, Process Sentry, Pulse Spray, PurTech, Quad Cure, Ready Coat, RediCoat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Signature, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureFoam, SureMix, SureSeal, Sure Wrap, Swirl Coat, Tempus, ThruWave, TinyCure, Trade Plus, TrueCoat, Ultra FoamMix, UltraMax, Ultrasmart, Universal, ValueMate, Viper, Vista, VersaDrum, VersaPail, WebCure, 2 Rings (Design) a Nordson Corporation védjegyei. E dokumentációban elõfordulhatnak olyan márkajegyek, amelyek harmadik személy által történõ használata sértheti a tulajdonos jogait.

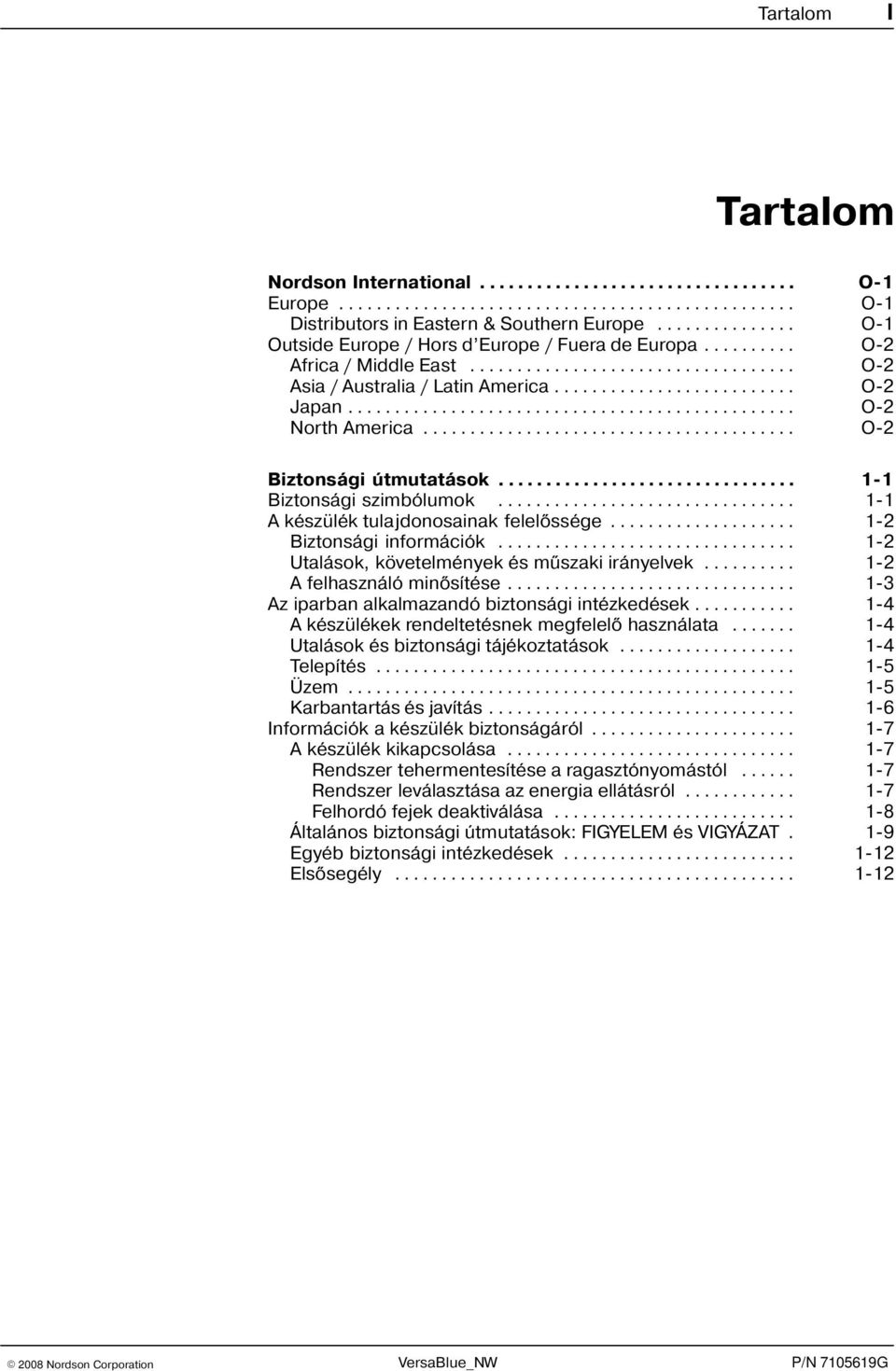

3 Tartalom I Tartalom Nordson International O-1 Europe O-1 Distributors in Eastern & Southern Europe O-1 Outside Europe / Hors d Europe / Fuera de Europa O-2 Africa / Middle East O-2 Asia / Australia / Latin America O-2 Japan O-2 North America O-2 Biztonsági útmutatások Biztonsági szimbólumok A készülék tulajdonosainak felelõssége Biztonsági információk Utalások, követelmények és mûszaki irányelvek A felhasználó minõsítése Az iparban alkalmazandó biztonsági intézkedések A készülékek rendeltetésnek megfelelõ használata Utalások és biztonsági tájékoztatások Telepítés Üzem Karbantartás és javítás Információk a készülék biztonságáról A készülék kikapcsolása Rendszer tehermentesítése a ragasztónyomástól Rendszer leválasztása az energia ellátásról Felhordó fejek deaktiválása Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT. 1-9 Egyéb biztonsági intézkedések Elsõsegély

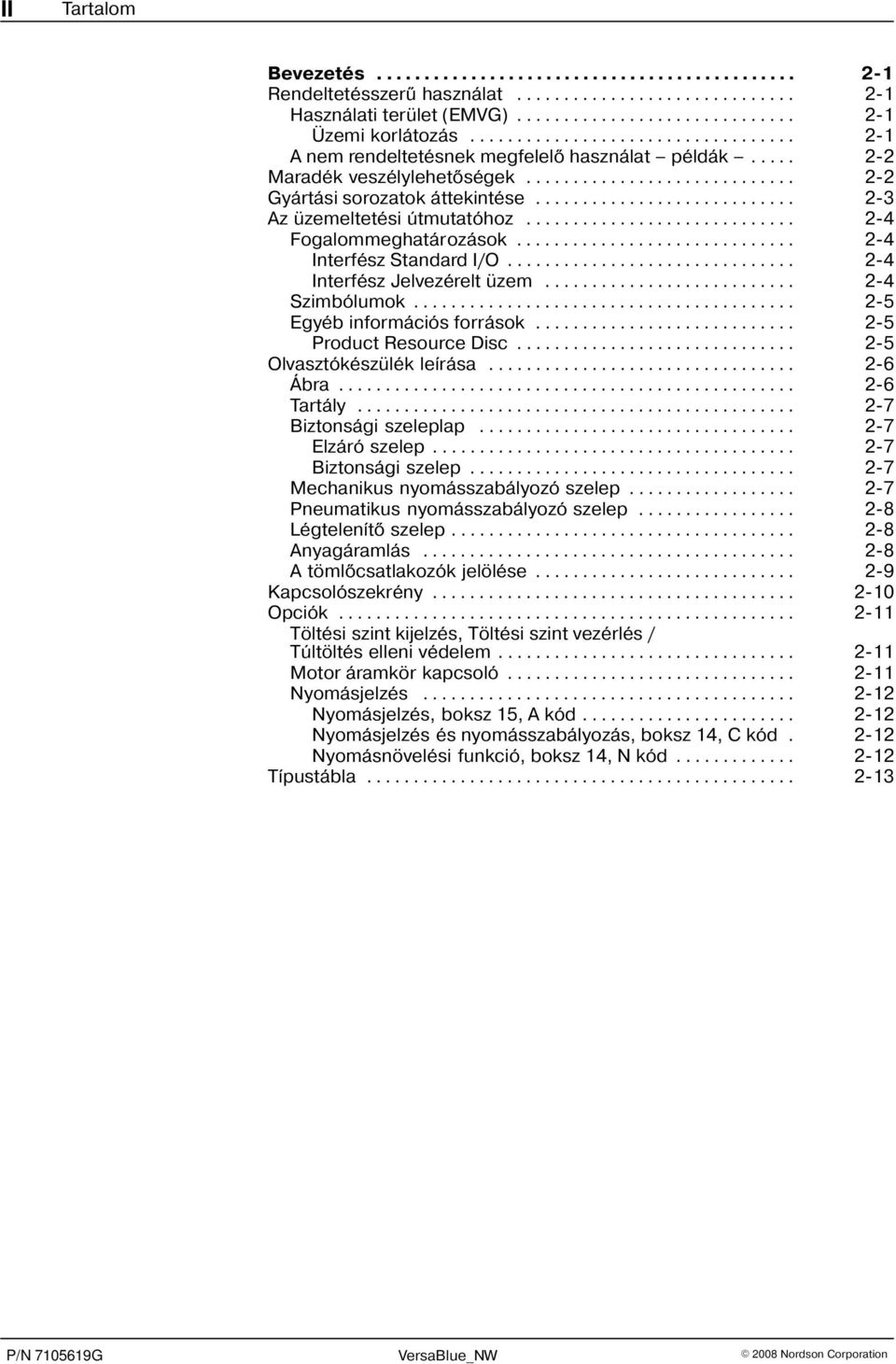

4 II Tartalom Bevezetés Rendeltetésszerû használat Használati terület (EMVG) Üzemi korlátozás A nem rendeltetésnek megfelelõ használat példák Maradék veszélylehetõségek Gyártási sorozatok áttekintése Az üzemeltetési útmutatóhoz Fogalommeghatározások Interfész Standard I/O Interfész Jelvezérelt üzem Szimbólumok Egyéb információs források Product Resource Disc Olvasztókészülék leírása Ábra Tartály Biztonsági szeleplap Elzáró szelep Biztonsági szelep Mechanikus nyomásszabályozó szelep Pneumatikus nyomásszabályozó szelep Légtelenítõ szelep Anyagáramlás A tömlõcsatlakozók jelölése Kapcsolószekrény Opciók Töltési szint kijelzés, Töltési szint vezérlés / Túltöltés elleni védelem Motor áramkör kapcsoló Nyomásjelzés Nyomásjelzés, boksz 15, A kód Nyomásjelzés és nyomásszabályozás, boksz 14, C kód Nyomásnövelési funkció, boksz 14, N kód Típustábla

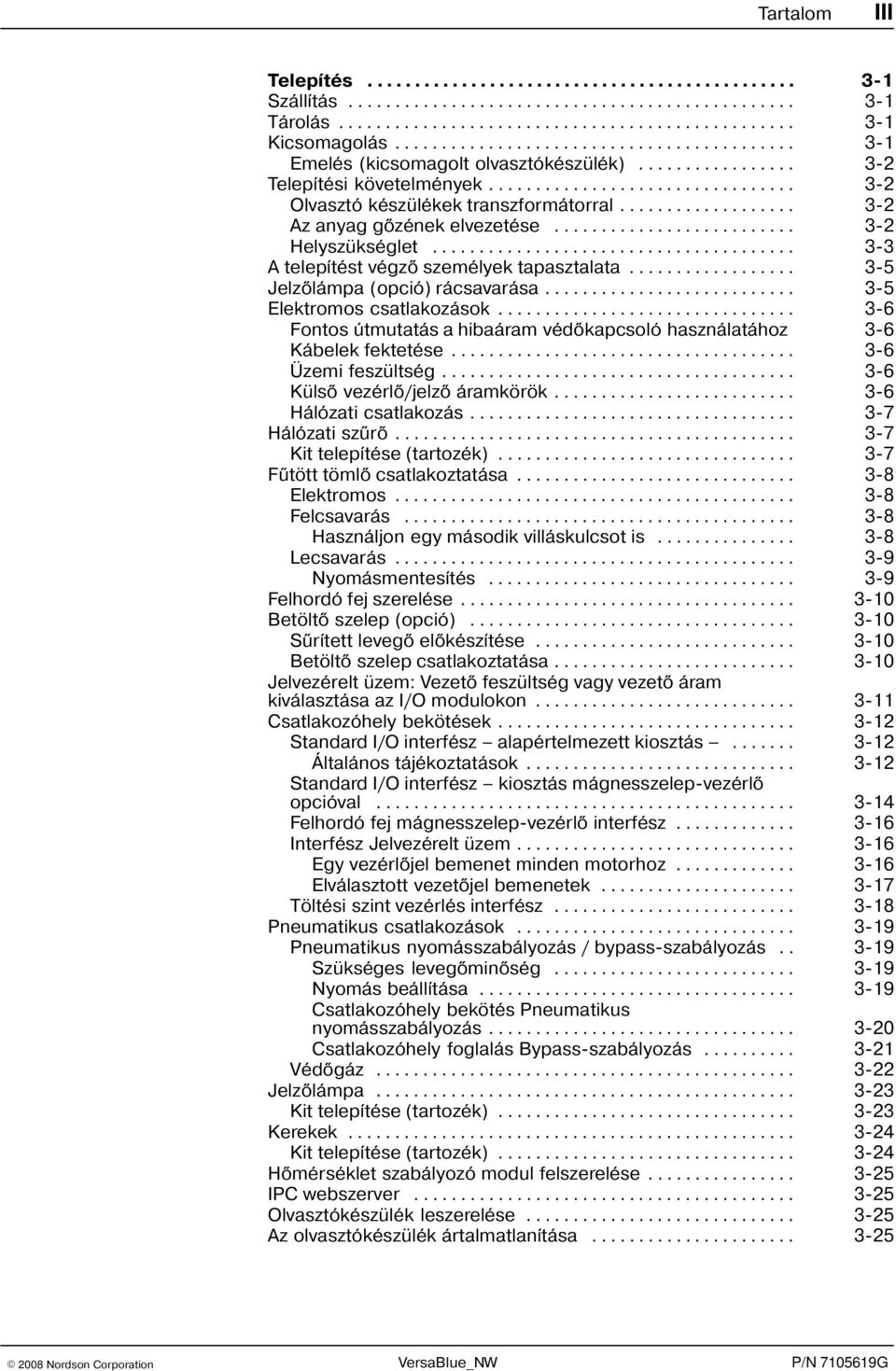

5 Tartalom III Telepítés Szállítás Tárolás Kicsomagolás Emelés (kicsomagolt olvasztókészülék) Telepítési követelmények Olvasztó készülékek transzformátorral Az anyag gõzének elvezetése Helyszükséglet A telepítést végzõ személyek tapasztalata Jelzõlámpa (opció) rácsavarása Elektromos csatlakozások Fontos útmutatás a hibaáram védõkapcsoló használatához 3-6 Kábelek fektetése Üzemi feszültség Külsõ vezérlõ/jelzõ áramkörök Hálózati csatlakozás Hálózati szûrõ Kit telepítése (tartozék) Fûtött tömlõ csatlakoztatása Elektromos Felcsavarás Használjon egy második villáskulcsot is Lecsavarás Nyomásmentesítés Felhordó fej szerelése Betöltõ szelep (opció) Sûrített levegõ elõkészítése Betöltõ szelep csatlakoztatása Jelvezérelt üzem: Vezetõ feszültség vagy vezetõ áram kiválasztása az I/O modulokon Csatlakozóhely bekötések Standard I/O interfész alapértelmezett kiosztás Általános tájékoztatások Standard I/O interfész kiosztás mágnesszelep vezérlõ opcióval Felhordó fej mágnesszelep vezérlõ interfész Interfész Jelvezérelt üzem Egy vezérlõjel bemenet minden motorhoz Elválasztott vezetõjel bemenetek Töltési szint vezérlés interfész Pneumatikus csatlakozások Pneumatikus nyomásszabályozás / bypass szabályozás Szükséges levegõminõség Nyomás beállítása Csatlakozóhely bekötés Pneumatikus nyomásszabályozás Csatlakozóhely foglalás Bypass szabályozás Védõgáz Jelzõlámpa Kit telepítése (tartozék) Kerekek Kit telepítése (tartozék) Hõmérséklet szabályozó modul felszerelése IPC webszerver Olvasztókészülék leszerelése Az olvasztókészülék ártalmatlanítása

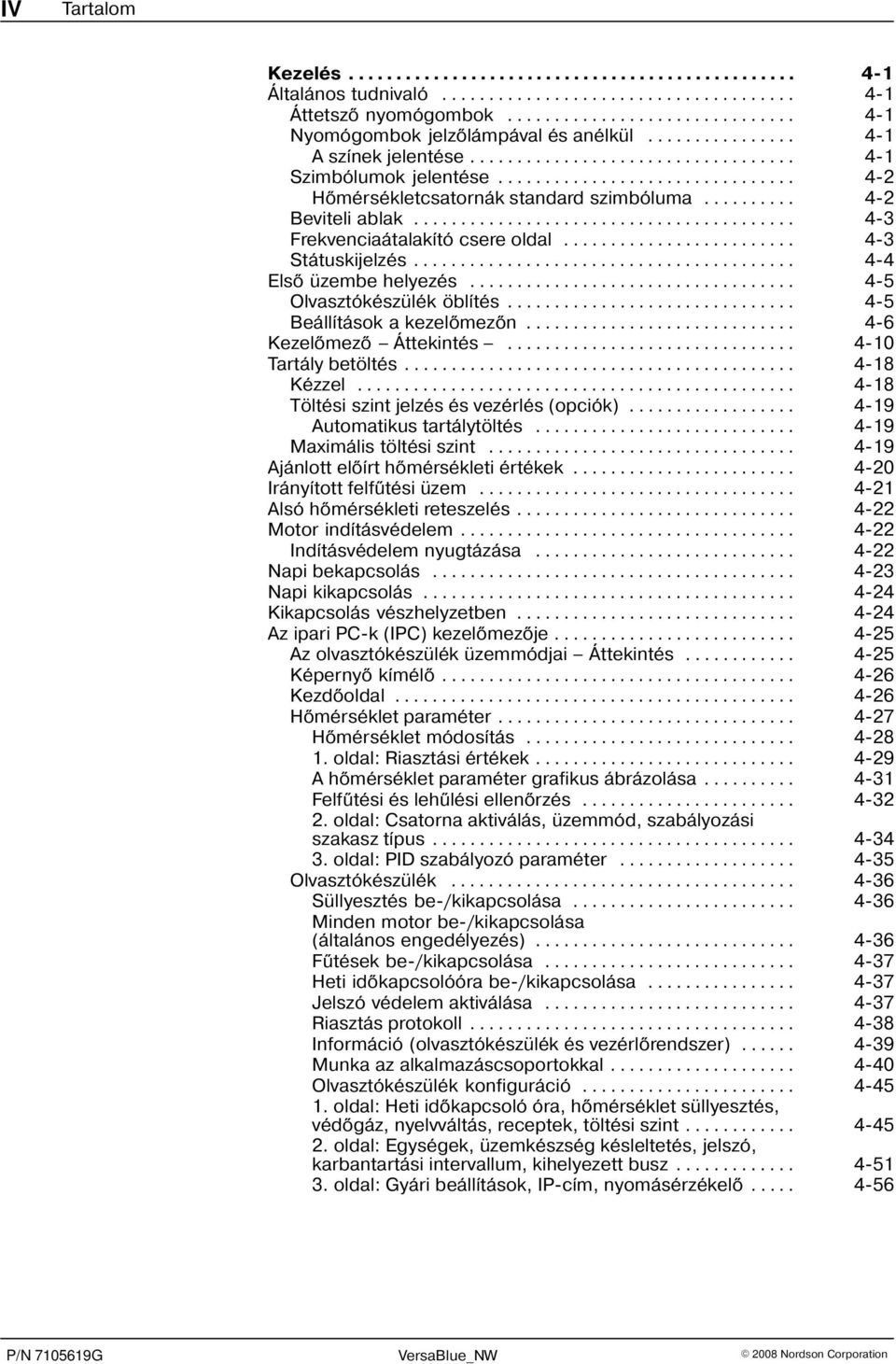

6 IV Tartalom Kezelés Általános tudnivaló Áttetszõ nyomógombok Nyomógombok jelzõlámpával és anélkül A színek jelentése Szimbólumok jelentése Hõmérsékletcsatornák standard szimbóluma Beviteli ablak Frekvenciaátalakító csere oldal Státuskijelzés Elsõ üzembe helyezés Olvasztókészülék öblítés Beállítások a kezelõmezõn Kezelõmezõ Áttekintés Tartály betöltés Kézzel Töltési szint jelzés és vezérlés (opciók) Automatikus tartálytöltés Maximális töltési szint Ajánlott elõírt hõmérsékleti értékek Irányított felfûtési üzem Alsó hõmérsékleti reteszelés Motor indításvédelem Indításvédelem nyugtázása Napi bekapcsolás Napi kikapcsolás Kikapcsolás vészhelyzetben Az ipari PC k (IPC) kezelõmezõje Az olvasztókészülék üzemmódjai Áttekintés Képernyõ kímélõ Kezdõoldal Hõmérséklet paraméter Hõmérséklet módosítás oldal: Riasztási értékek A hõmérséklet paraméter grafikus ábrázolása Felfûtési és lehûlési ellenõrzés oldal: Csatorna aktiválás, üzemmód, szabályozási szakasz típus oldal: PID szabályozó paraméter Olvasztókészülék Süllyesztés be /kikapcsolása Minden motor be-/kikapcsolása (általános engedélyezés) Fûtések be /kikapcsolása Heti idõkapcsolóóra be /kikapcsolása Jelszó védelem aktiválása Riasztás protokoll Információ (olvasztókészülék és vezérlõrendszer) Munka az alkalmazáscsoportokkal Olvasztókészülék konfiguráció oldal: Heti idõkapcsoló óra, hõmérséklet süllyesztés, védõgáz, nyelvváltás, receptek, töltési szint oldal: Egységek, üzemkészség késleltetés, jelszó, karbantartási intervallum, kihelyezett busz oldal: Gyári beállítások, IP cím, nyomásérzékelõ

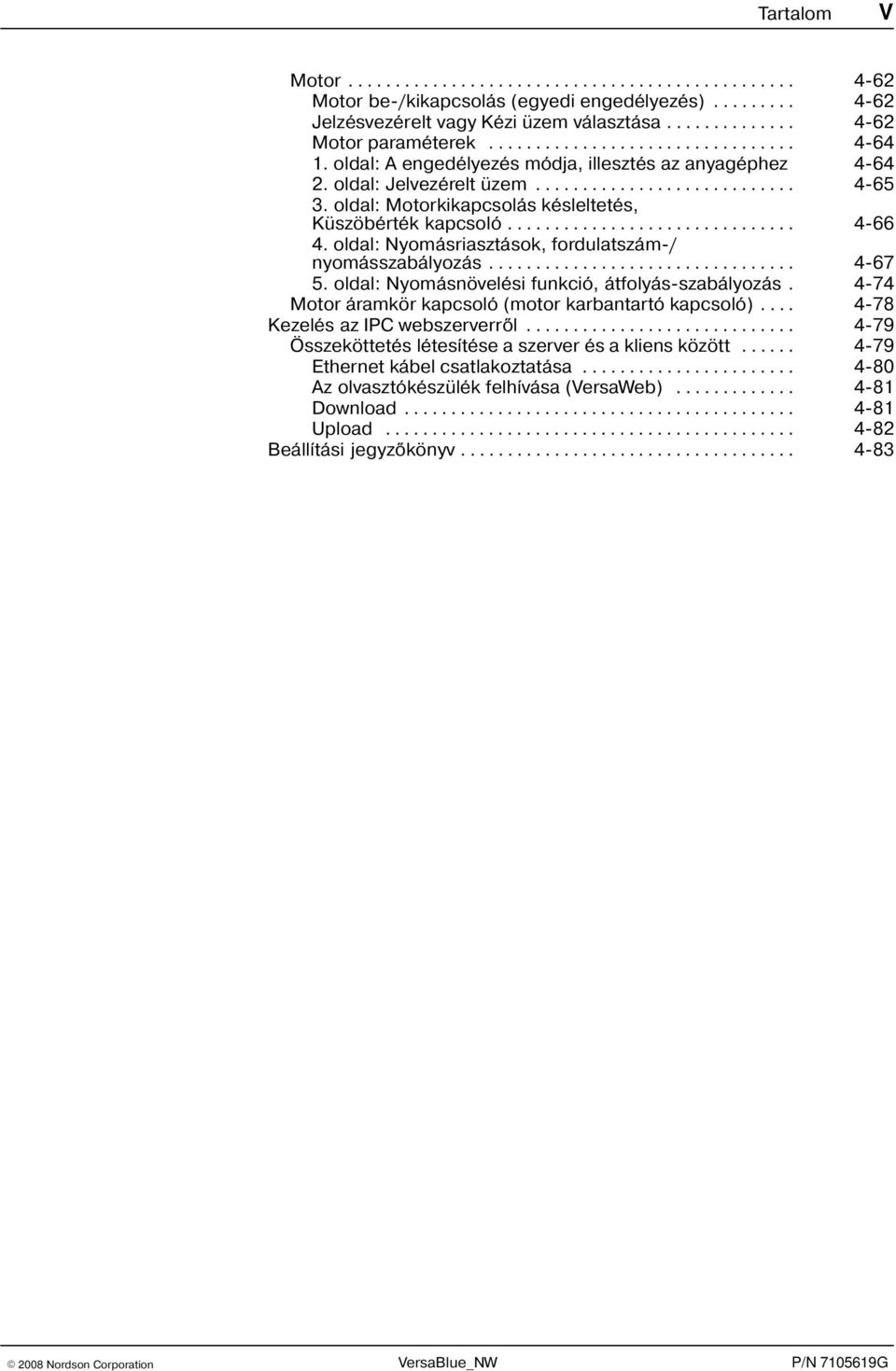

7 Tartalom V Motor Motor be /kikapcsolás (egyedi engedélyezés) Jelzésvezérelt vagy Kézi üzem választása Motor paraméterek oldal: A engedélyezés módja, illesztés az anyagéphez oldal: Jelvezérelt üzem oldal: Motorkikapcsolás késleltetés, Küszöbérték kapcsoló oldal: Nyomásriasztások, fordulatszám / nyomásszabályozás oldal: Nyomásnövelési funkció, átfolyás szabályozás Motor áramkör kapcsoló (motor karbantartó kapcsoló) Kezelés az IPC webszerverrõl Összeköttetés létesítése a szerver és a kliens között Ethernet kábel csatlakoztatása Az olvasztókészülék felhívása (VersaWeb) Download Upload Beállítási jegyzõkönyv

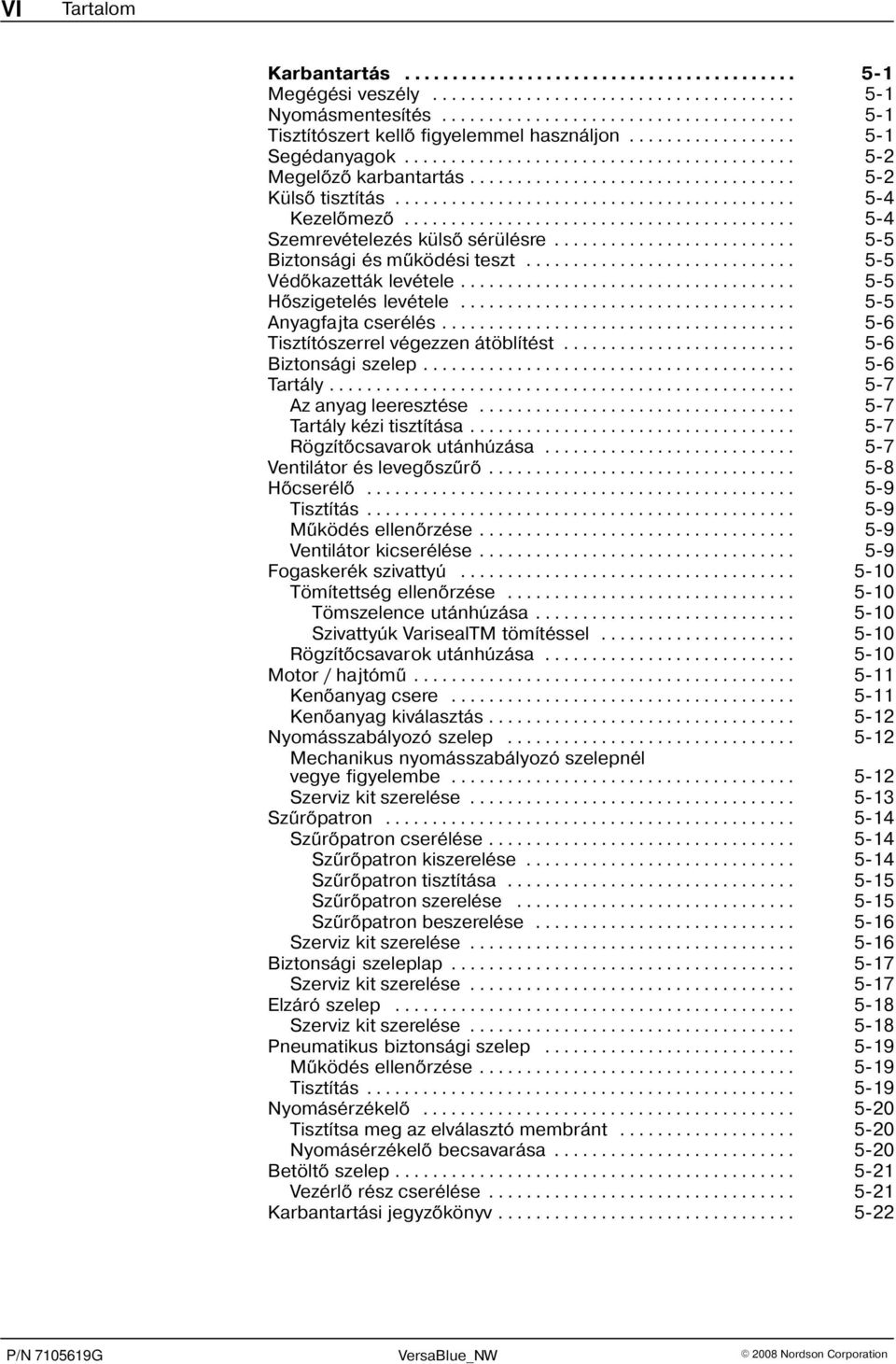

8 VI Tartalom Karbantartás Megégési veszély Nyomásmentesítés Tisztítószert kellõ figyelemmel használjon Segédanyagok Megelõzõ karbantartás Külsõ tisztítás Kezelõmezõ Szemrevételezés külsõ sérülésre Biztonsági és mûködési teszt Védõkazetták levétele Hõszigetelés levétele Anyagfajta cserélés Tisztítószerrel végezzen átöblítést Biztonsági szelep Tartály Az anyag leeresztése Tartály kézi tisztítása Rögzítõcsavarok utánhúzása Ventilátor és levegõszûrõ Hõcserélõ Tisztítás Mûködés ellenõrzése Ventilátor kicserélése Fogaskerék szivattyú Tömítettség ellenõrzése Tömszelence utánhúzása Szivattyúk VarisealTM tömítéssel Rögzítõcsavarok utánhúzása Motor / hajtómû Kenõanyag csere Kenõanyag kiválasztás Nyomásszabályozó szelep Mechanikus nyomásszabályozó szelepnél vegye figyelembe Szerviz kit szerelése Szûrõpatron Szûrõpatron cserélése Szûrõpatron kiszerelése Szûrõpatron tisztítása Szûrõpatron szerelése Szûrõpatron beszerelése Szerviz kit szerelése Biztonsági szeleplap Szerviz kit szerelése Elzáró szelep Szerviz kit szerelése Pneumatikus biztonsági szelep Mûködés ellenõrzése Tisztítás Nyomásérzékelõ Tisztítsa meg az elválasztó membránt Nyomásérzékelõ becsavarása Betöltõ szelep Vezérlõ rész cserélése Karbantartási jegyzõkönyv

9 Tartalom VII Hibakeresés Néhány hasznos javaslat Riasztási számok, riasztási szöveg és opcionális jelzõlámpa Kioldás és reset a riasztásoktól A hõmérséklet paraméter grafikus ábrázolása Alacsony hõmérséklet és túlmelegedés Figyelmeztetés 6-7 Egy alacsony hõmérséklet figyelmeztetés kiváltása Egy túlmelegedési figyelmeztetés kiváltása Alacsony hõmérséklet és túlmelegedés Hiba Egy alacsony hõmérséklet hiba kiváltása Egy túlmelegedési hiba kiváltása Túlmelegedés Lekapcsolás Szoftvertõl kezdeményezve Lekapcsolás termosztáttal Tartály termosztát Transzformátor termosztát Alacsony nyomás Figyelmeztetés Alacsony nyomás figyelmeztetés kiváltása Túlnyomás Figyelmeztetés / Túlnyomás Hiba Túlnyomás figyelmeztetés kiváltása Egy túlnyomás hiba kiváltása Hõmérséklet érzékelõ Hiba Kioldás rövidzárlattól Kioldás érzékelõ szakadástól vagy nyitott érzékelõ bemenettõl Töltési szint (változó méréspontok) Figyelmeztetés Tartály túltöltve Figyelmeztetés Tartály töltése elégtelen Hiba Tartály üres Töltési szint (fix méréspontok 5 pontos érzékelõ) Figyelmeztetés Tartály túltöltve Figyelmeztetés Tartály töltése elégtelen Hiba Tartály üres Hiba Töltési szint érzékelõ hibás Hiba Töltési szint érzékelõ kiesés Hibakeresési táblázatok Az olvasztókészülék nem mûködik Egy csatorna nem fût Kezelõmezõ nem mûködik Nincs anyag (a motor nem forog) Nincs vezérlõjel (feszültség / áram / frekvencia) Nincs anyag (a motor forog) Túl kevés az anyag vagy rendszertelen az adagolás Túl nagy az anyagnyomás Az anyagnyomás túl alacsony Hibás a motor forgása a jelvezérelt üzemben Anyaglerakódás a tartályban Az anyag a tartályban kikeményedik Betöltõ szelep (opció) Különféle I/O modul Frekvenciabemenet Analóg bemenetek Digitális be és kimenetek (LED ek) I/O modul # 1: Digitális bemenetek (24 VDC) I/O modul # 1: Digitális kimenetek (30 V, 2 A) I/O modul # 2: Digitális bemenetek (24 VDC) I/O modul # 2: Digitális kimenetek (30 V, 2 A) A hõmérséklet szabályozó modul LED jei

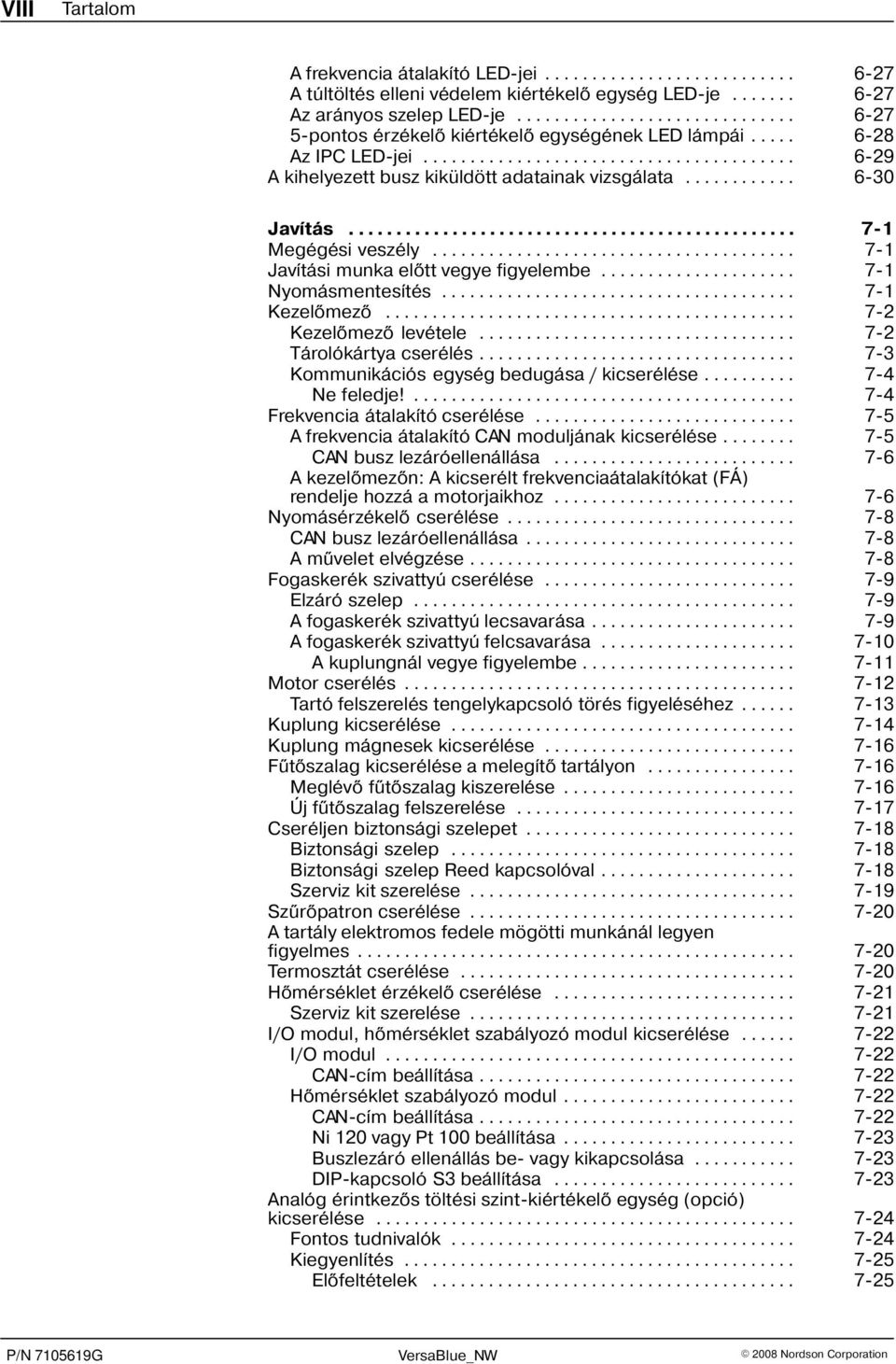

10 VIII Tartalom A frekvencia átalakító LED jei A túltöltés elleni védelem kiértékelõ egység LED je Az arányos szelep LED je pontos érzékelõ kiértékelõ egységének LED lámpái Az IPC LED jei A kihelyezett busz kiküldött adatainak vizsgálata Javítás Megégési veszély Javítási munka elõtt vegye figyelembe Nyomásmentesítés Kezelõmezõ Kezelõmezõ levétele Tárolókártya cserélés Kommunikációs egység bedugása / kicserélése Ne feledje! Frekvencia átalakító cserélése A frekvencia átalakító CAN moduljának kicserélése CAN busz lezáróellenállása A kezelõmezõn: A kicserélt frekvenciaátalakítókat (FÁ) rendelje hozzá a motorjaikhoz Nyomásérzékelõ cserélése CAN busz lezáróellenállása A mûvelet elvégzése Fogaskerék szivattyú cserélése Elzáró szelep A fogaskerék szivattyú lecsavarása A fogaskerék szivattyú felcsavarása A kuplungnál vegye figyelembe Motor cserélés Tartó felszerelés tengelykapcsoló törés figyeléséhez Kuplung kicserélése Kuplung mágnesek kicserélése Fûtõszalag kicserélése a melegítõ tartályon Meglévõ fûtõszalag kiszerelése Új fûtõszalag felszerelése Cseréljen biztonsági szelepet Biztonsági szelep Biztonsági szelep Reed kapcsolóval Szerviz kit szerelése Szûrõpatron cserélése A tartály elektromos fedele mögötti munkánál legyen figyelmes Termosztát cserélése Hõmérséklet érzékelõ cserélése Szerviz kit szerelése I/O modul, hõmérséklet szabályozó modul kicserélése I/O modul CAN cím beállítása Hõmérséklet szabályozó modul CAN cím beállítása Ni 120 vagy Pt 100 beállítása Buszlezáró ellenállás be vagy kikapcsolása DIP kapcsoló S3 beállítása Analóg érintkezõs töltési szint kiértékelõ egység (opció) kicserélése Fontos tudnivalók Kiegyenlítés Elõfeltételek

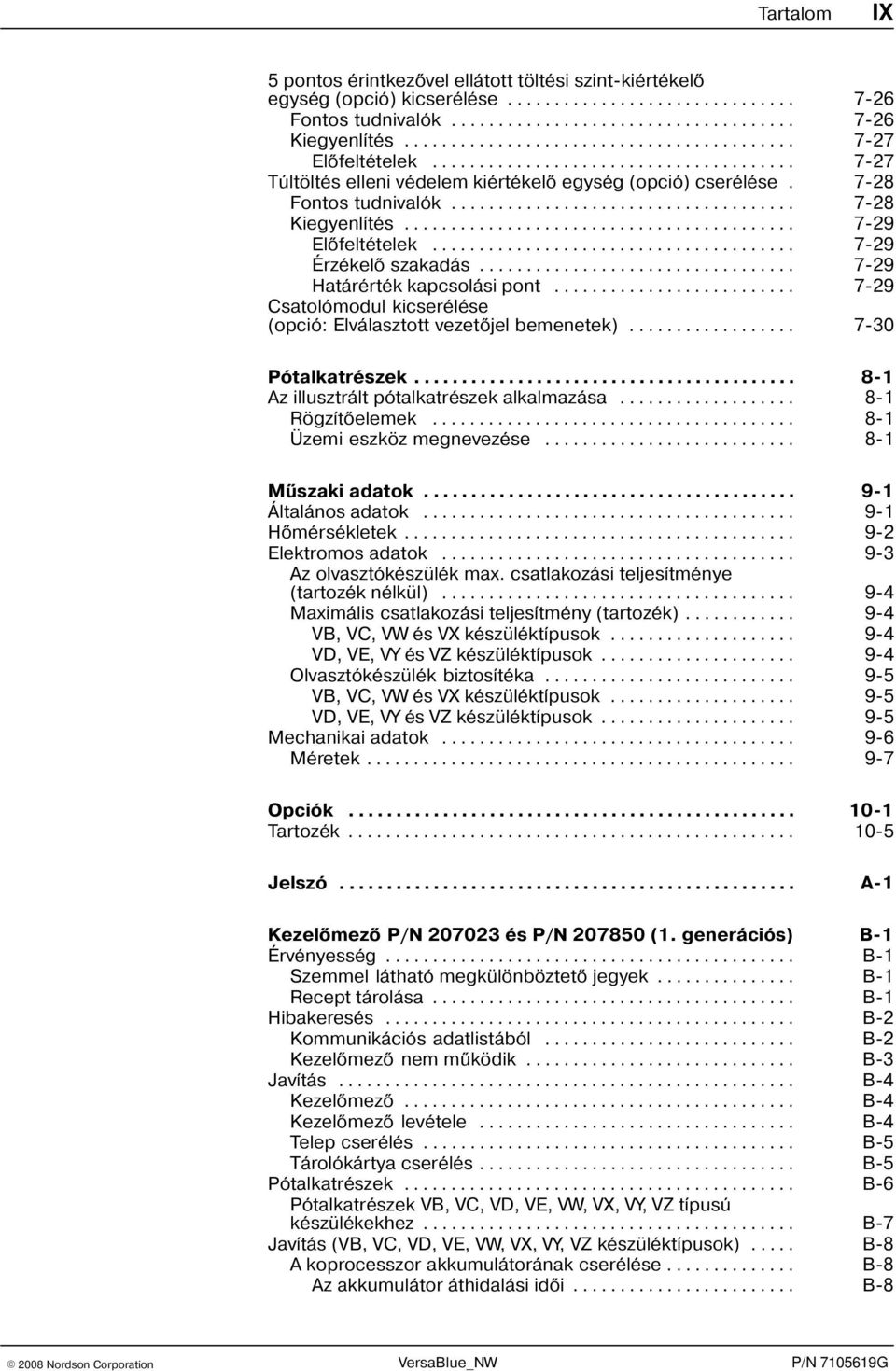

11 Tartalom IX 5 pontos érintkezõvel ellátott töltési szint kiértékelõ egység (opció) kicserélése Fontos tudnivalók Kiegyenlítés Elõfeltételek Túltöltés elleni védelem kiértékelõ egység (opció) cserélése Fontos tudnivalók Kiegyenlítés Elõfeltételek Érzékelõ szakadás Határérték kapcsolási pont Csatolómodul kicserélése (opció: Elválasztott vezetõjel bemenetek) Pótalkatrészek Az illusztrált pótalkatrészek alkalmazása Rögzítõelemek Üzemi eszköz megnevezése Mûszaki adatok Általános adatok Hõmérsékletek Elektromos adatok Az olvasztókészülék max. csatlakozási teljesítménye (tartozék nélkül) Maximális csatlakozási teljesítmény (tartozék) VB, VC, VW és VX készüléktípusok VD, VE, VY és VZ készüléktípusok Olvasztókészülék biztosítéka VB, VC, VW és VX készüléktípusok VD, VE, VY és VZ készüléktípusok Mechanikai adatok Méretek Opciók Tartozék Jelszó A-1 Kezelõmezõ P/N és P/N (1. generációs) B-1 Érvényesség B-1 Szemmel látható megkülönböztetõ jegyek B-1 Recept tárolása B-1 Hibakeresés B-2 Kommunikációs adatlistából B-2 Kezelõmezõ nem mûködik B-3 Javítás B-4 Kezelõmezõ B-4 Kezelõmezõ levétele B-4 Telep cserélés B-5 Tárolókártya cserélés B-5 Pótalkatrészek B-6 Pótalkatrészek VB, VC, VD, VE, VW, VX, VY, VZ típusú készülékekhez B-7 Javítás (VB, VC, VD, VE, VW, VX, VY, VZ készüléktípusok)..... B-8 A koprocesszor akkumulátorának cserélése B-8 Az akkumulátor áthidalási idõi B-8

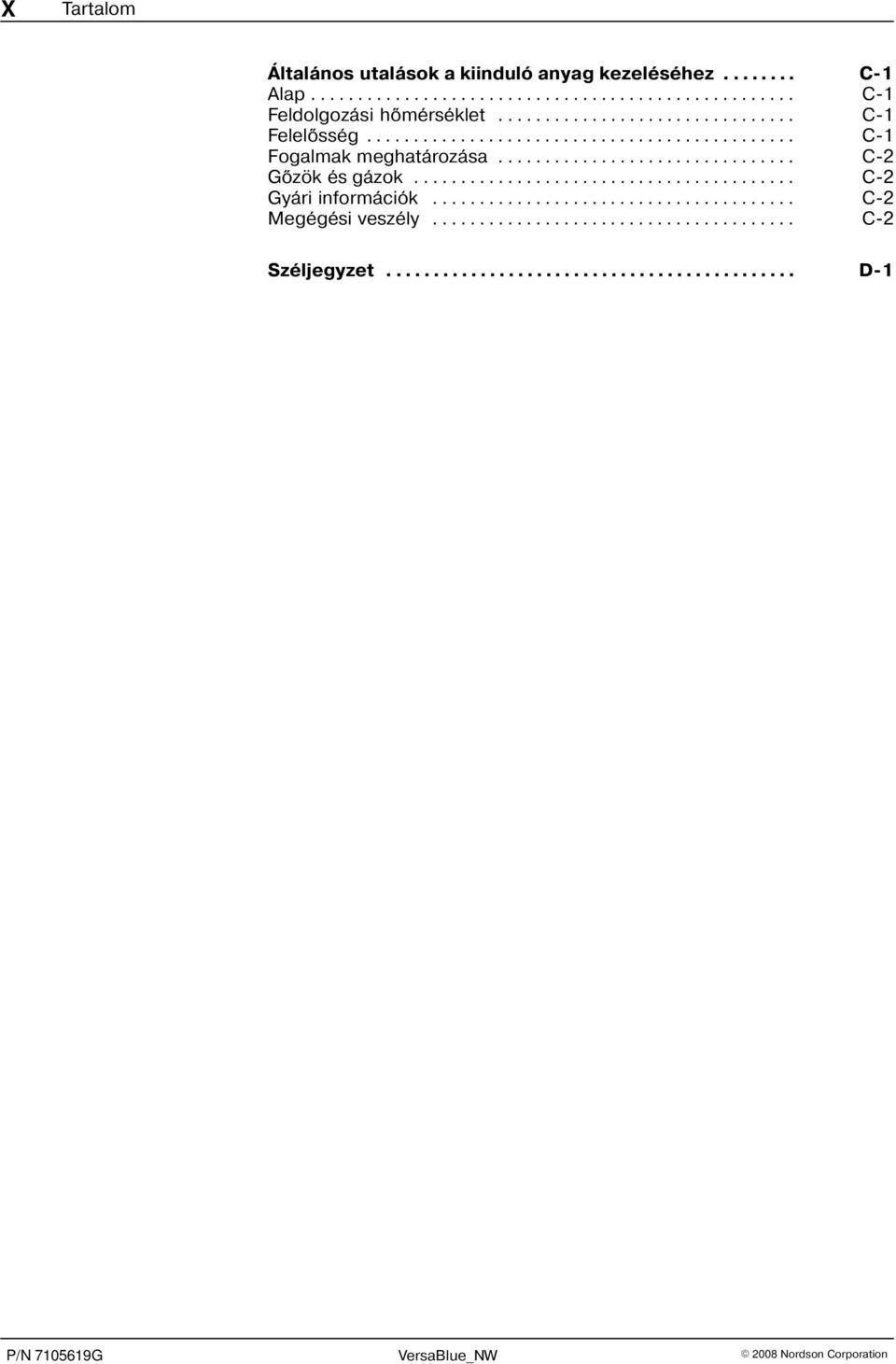

12 X Tartalom Általános utalások a kiinduló anyag kezeléséhez C-1 Alap C-1 Feldolgozási hõmérséklet C-1 Felelõsség C-1 Fogalmak meghatározása C-2 Gõzök és gázok C-2 Gyári információk C-2 Megégési veszély C-2 Széljegyzet D-1

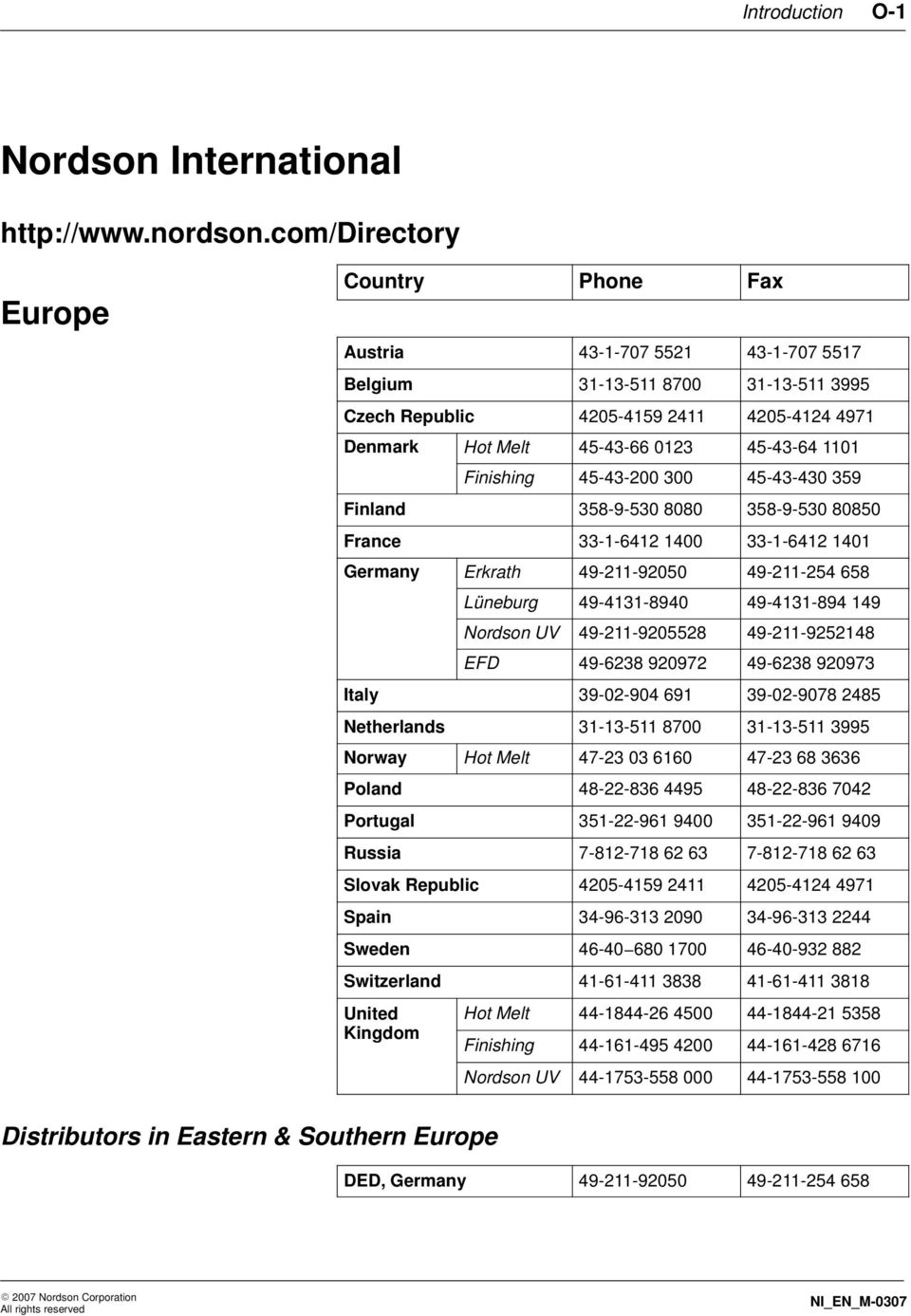

13 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Hot Melt Kingdom Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_EN_M-0307

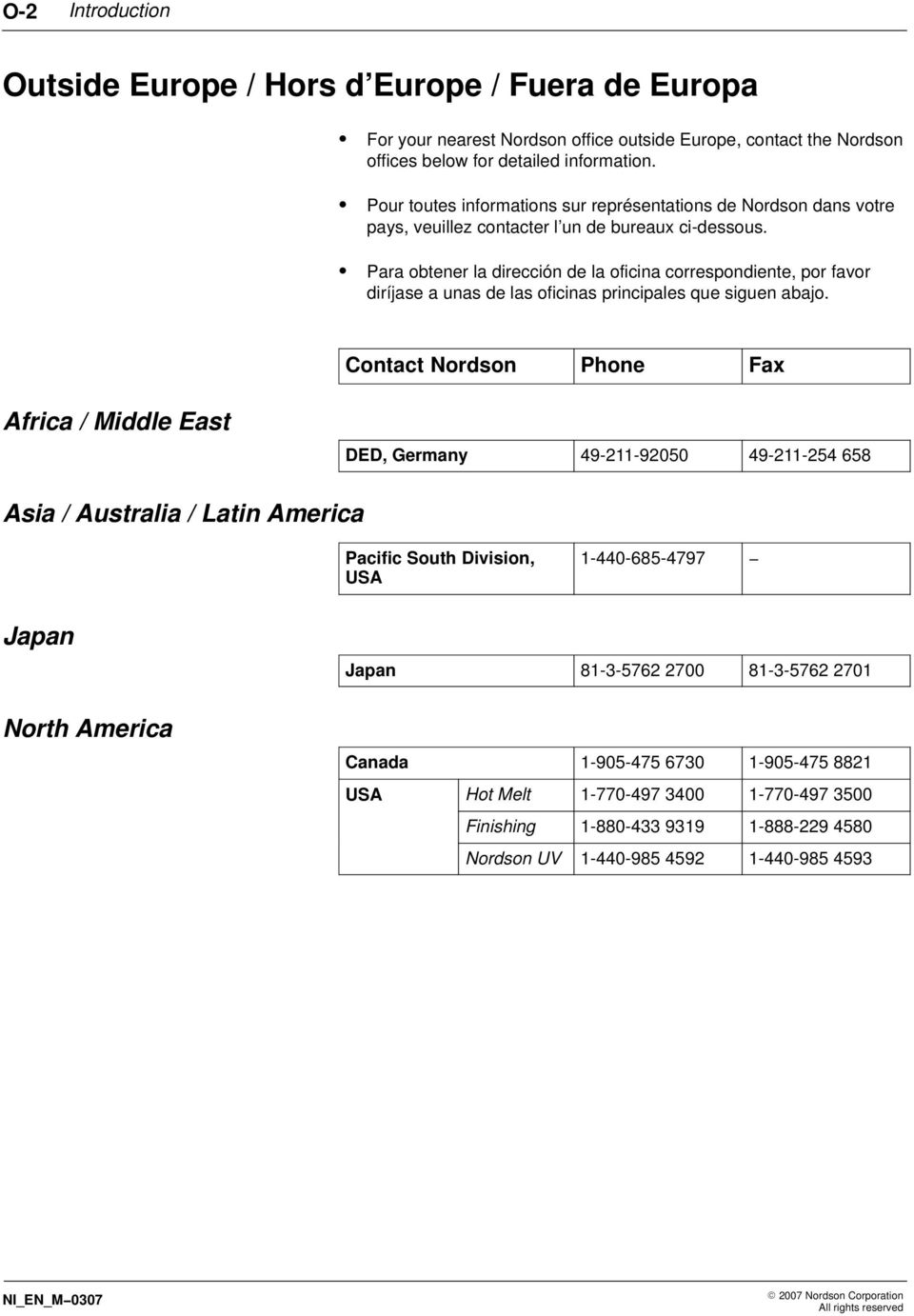

14 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan North America Japan Canada USA Hot Melt Finishing Nordson UV NI_EN_M Nordson Corporation All rights reserved

15 Biztonsági útmutatások 1-1 Fejezet 1 Biztonsági útmutatások A készülék üzembe helyezése elõtt olvassa el ezt a fejezetet. E fejezetben ajánlásokat talál a termék biztonságos telepítésének szokásos megoldásairól, a kezelésrõl és karbantartásról ( a következõkben használatként nevezve) ahhoz a termékhez, amelyre ez a leírás vonatkozik (a következõkben készüléknek nevezve). Az egész leírásban alkalmazáshoz kapcsolódóan kiegészítõ biztonsági utalások szerepelnek az útmutató valamennyi megfelelõ helyén. FIGYELEM: Ha nem veszi figyelembe a veszélyek megelõzése érdekében az e dokumentumban olvasható bitonsági útalásokat, ajánlásokat és útmutatásokat, sérülést és halásos balestet szenvedhet és/vagy a készülék is károsodhat. Biztonsági szimbólumok E dokumentációban a következõ biztonsági szimbólumokat és figyelemfelhívó szavakat találja, amelyek veszélyes helyekre hívják fel a figyelmet, illetve olyan körülményekre utalnak, amelyek a készülékekben vagy más anyagi értékben kárt tehetnek. Minden FIGYELEM és VIGYÁZAT biztonsági utalás után következõ biztonsági figyelmeztetést komolyan kell venni. FIGYELEM: Veszélyhelyzet lehetõségére figyelmeztetõ utalás, és figyelmen kívül hagyása balesetet és életveszélyt idézhet elõ. VIGYÁZAT: Olyan utalás, amely veszélyhelyzet lehetõségére utal, és figyelmen kívül hagyása kisebb nagyobb balesetet okozhat. VIGYÁZAT: (Biztonsági szimbólum nélkül) Veszélyhelyzet lehetõségeire utal, melynek figyelmen kívül hagyása a készülékben vagy más anyagi értékben kárt tehet Nordson Corporation A1HU 01 [XX SAFE] 10

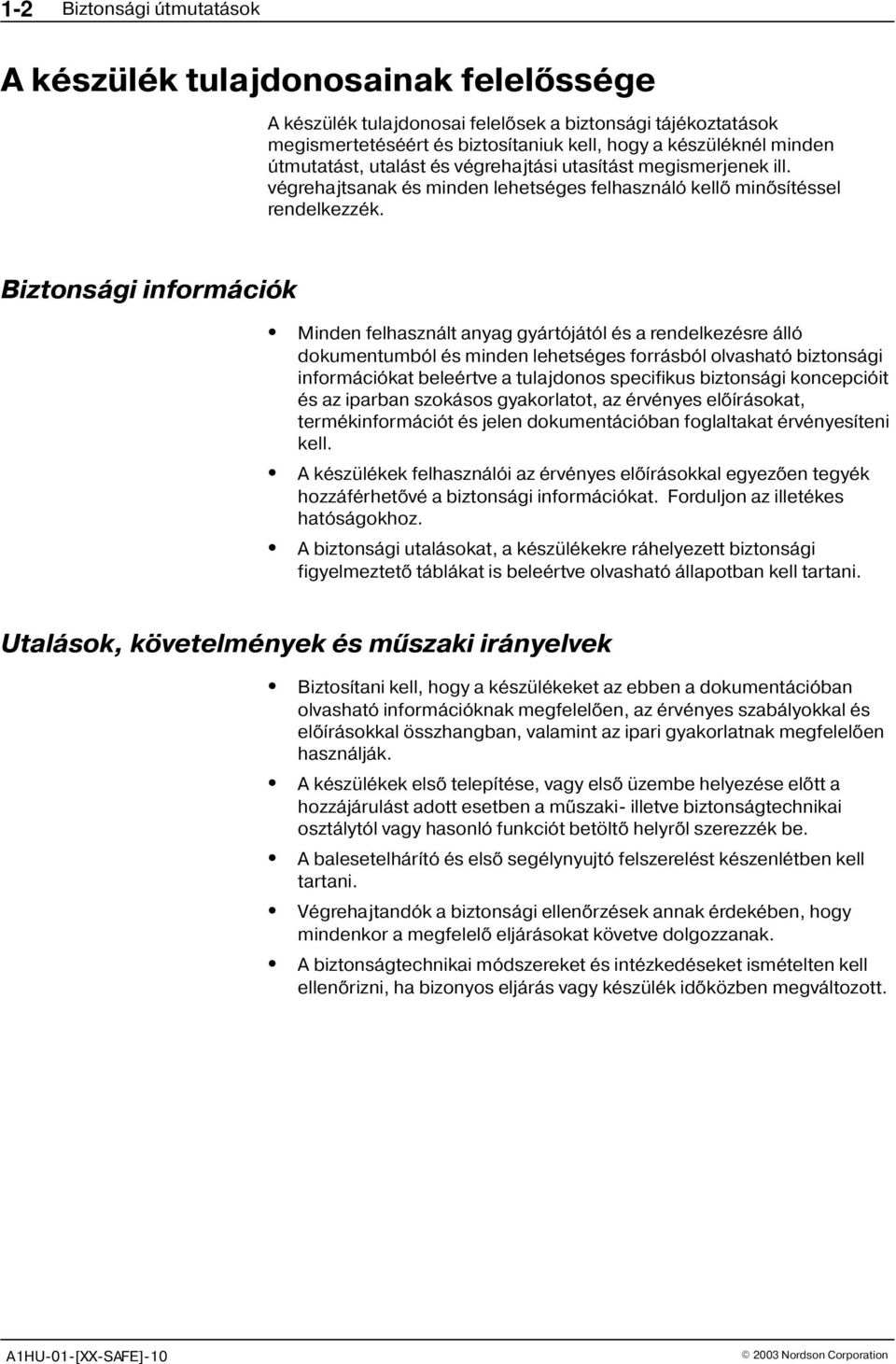

16 1-2 Biztonsági útmutatások A készülék tulajdonosainak felelõssége A készülék tulajdonosai felelõsek a biztonsági tájékoztatások megismertetéséért és biztosítaniuk kell, hogy a készüléknél minden útmutatást, utalást és végrehajtási utasítást megismerjenek ill. végrehajtsanak és minden lehetséges felhasználó kellõ minõsítéssel rendelkezzék. Biztonsági információk Minden felhasznált anyag gyártójától és a rendelkezésre álló dokumentumból és minden lehetséges forrásból olvasható biztonsági információkat beleértve a tulajdonos specifikus biztonsági koncepcióit és az iparban szokásos gyakorlatot, az érvényes elõírásokat, termékinformációt és jelen dokumentációban foglaltakat érvényesíteni kell. A készülékek felhasználói az érvényes elõírásokkal egyezõen tegyék hozzáférhetõvé a biztonsági információkat. Forduljon az illetékes hatóságokhoz. A biztonsági utalásokat, a készülékekre ráhelyezett biztonsági figyelmeztetõ táblákat is beleértve olvasható állapotban kell tartani. Utalások, követelmények és mûszaki irányelvek Biztosítani kell, hogy a készülékeket az ebben a dokumentációban olvasható információknak megfelelõen, az érvényes szabályokkal és elõírásokkal összhangban, valamint az ipari gyakorlatnak megfelelõen használják. A készülékek elsõ telepítése, vagy elsõ üzembe helyezése elõtt a hozzájárulást adott esetben a mûszaki illetve biztonságtechnikai osztálytól vagy hasonló funkciót betöltõ helyrõl szerezzék be. A balesetelhárító és elsõ segélynyujtó felszerelést készenlétben kell tartani. Végrehajtandók a biztonsági ellenõrzések annak érdekében, hogy mindenkor a megfelelõ eljárásokat követve dolgozzanak. A biztonságtechnikai módszereket és intézkedéseket ismételten kell ellenõrizni, ha bizonyos eljárás vagy készülék idõközben megváltozott. A1HU 01 [XX SAFE] Nordson Corporation

17 Biztonsági útmutatások 1-3 A felhasználó minõsítése A készülék tulajdonosának kell arról gondoskodnia, hogy a felhasználók... a munkaterületükhöz mérten megkapják a biztonságtechnikai oktatásukat úgy, ahogy azokat az érvényes elõírások és az ipari gyakorlat megszabják az elõírásokkal és a balesetmegelõzési tennivalókkal a készülék tulajdonosának elõírásaival tisztában kell legyenek a minõsített személyzetnek a készülékre és a feladatához szabott oktatást kell kapnia ÚTMUTATÁS: Nordson felkínálja a készülékre szabott telepítési, kezelési és karbantartási oktatás szolgáltatását. A felvilágosítást megadja az Ön Nordson képviselete. ipari és specifikus szakmai ismeretek és a mûködéssel kapcsolatban tapasztalatokkal rendelkeznek testileg alkalmasak arra, hogy megfeleljenek a feladatoknak és nincsenek élvezeti szerek hatása alatt, amelyek õket szellemileg vagy testileg korlátoznák Nordson Corporation A1HU 01 [XX SAFE] 10

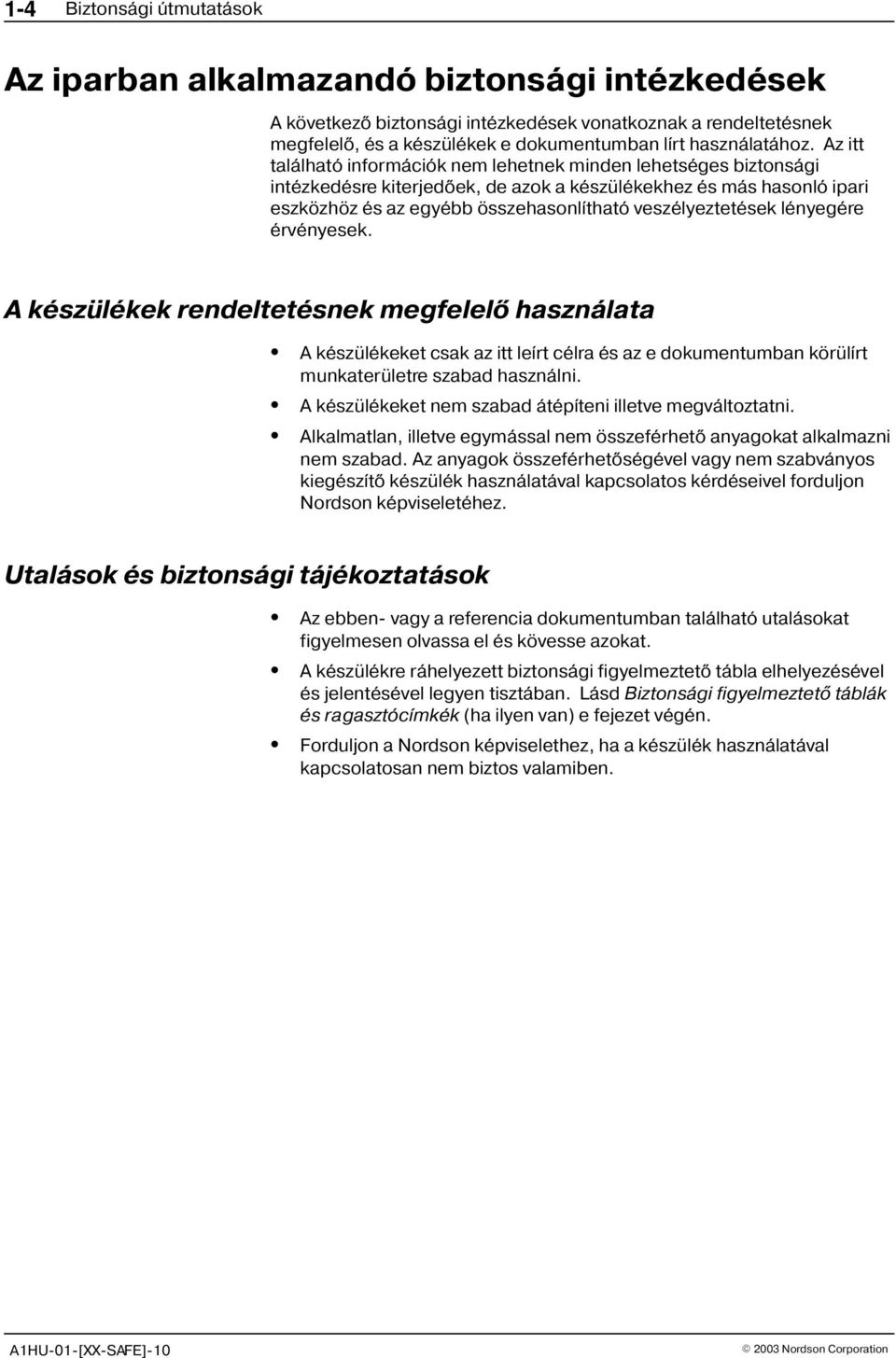

18 1-4 Biztonsági útmutatások Az iparban alkalmazandó biztonsági intézkedések A következõ biztonsági intézkedések vonatkoznak a rendeltetésnek megfelelõ, és a készülékek e dokumentumban lírt használatához. Az itt található információk nem lehetnek minden lehetséges biztonsági intézkedésre kiterjedõek, de azok a készülékekhez és más hasonló ipari eszközhöz és az egyébb összehasonlítható veszélyeztetések lényegére érvényesek. A készülékek rendeltetésnek megfelelõ használata A készülékeket csak az itt leírt célra és az e dokumentumban körülírt munkaterületre szabad használni. A készülékeket nem szabad átépíteni illetve megváltoztatni. Alkalmatlan, illetve egymással nem összeférhetõ anyagokat alkalmazni nem szabad. Az anyagok összeférhetõségével vagy nem szabványos kiegészítõ készülék használatával kapcsolatos kérdéseivel forduljon Nordson képviseletéhez. Utalások és biztonsági tájékoztatások Az ebben vagy a referencia dokumentumban található utalásokat figyelmesen olvassa el és kövesse azokat. A készülékre ráhelyezett biztonsági figyelmeztetõ tábla elhelyezésével és jelentésével legyen tisztában. Lásd Biztonsági figyelmeztetõ táblák és ragasztócímkék (ha ilyen van) e fejezet végén. Forduljon a Nordson képviselethez, ha a készülék használatával kapcsolatosan nem biztos valamiben. A1HU 01 [XX SAFE] Nordson Corporation

19 Biztonsági útmutatások 1-5 Telepítés A készüléket az e dokumentumban található útmutatások szerint kell telepíteni, ill. a kiegészítõ berendezések tekintetében az azokhoz kapott leírásokat kell figyelembe venni. Biztosítandó, hogy a készülék védettségi módja a felállítás helyéhez alkalmas legyen és hogy az anyag feldolgozásánál a környezetre nézve veszélyeztetés ne jöjjön létre. Az anyag tekintetében lásd annak biztonsági adatlapját (MSDS). Forduljon a Nordson képviselethez, ha a berendezés szükséges konfigurációja nem áll összhangban a telepítési útmutatásokkal. A készülékeket úgy kell felállítani, hogy azok jól kezelhetõek legyenek. A készülékek és más objektumok között szükséges szabad helyet fenn kell tartani. Lezárható leválasztó kapcsolót kell felszerelni, hogy a készüléket és minden önállóan csatlakoztatott tartozékot az áramellátásról le lehessen választani. Minden készüléket szabályszerûen földelni kell. Lásd az illetékes felügyeleti hatóság különleges elõírásait. Az elektromos biztosítékoknak meg kell egyezniük a készülékekhez tartozó névleges értékekkel. Ha a felállításhoz vagy átvételekhez engedélyre van szükség, forduljon az arra illetékes hatósághoz. Üzem A kezelõnek tisztában kell lennie valamennyi biztonsági berendezés helyével és kezelésének módjával. Meg kell gyõzõdnie arról, hogy a biztonsági berendezések (védõberendezések, biztonsági kapcsoló stb.) jó és mûködõképes állapotban van és, hogy megfelel a felállítás helyén érvényesülõ követelményeknek. Viselni kell a feladathoz szabott védõruhát (PPE = personal protective equipment). Lásd Információk a készülék biztonságáról illetve az anyag gyártójának útmutatásait és a biztonsági adatlapjának (MSDS) feladatra szabott védõruhára vonatkozó (PPE) követelményeit. A mûködési zavart tanúsító készüléket illetve a lehetséges hibás mûködés jeleit mutató készülékeket használni nem szabad Nordson Corporation A1HU 01 [XX SAFE] 10

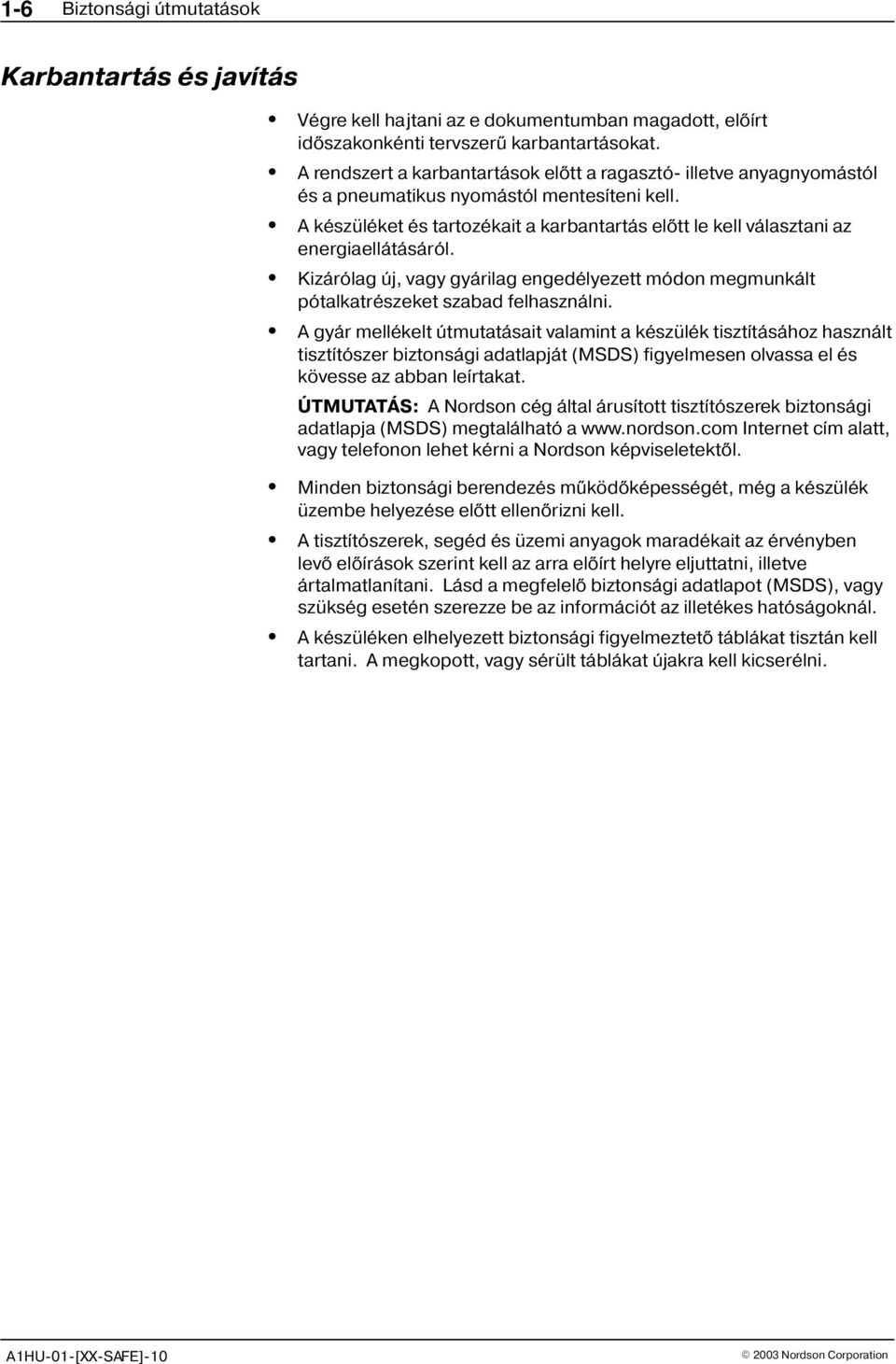

20 1-6 Biztonsági útmutatások Karbantartás és javítás Végre kell hajtani az e dokumentumban magadott, elõírt idõszakonkénti tervszerû karbantartásokat. A rendszert a karbantartások elõtt a ragasztó illetve anyagnyomástól és a pneumatikus nyomástól mentesíteni kell. A készüléket és tartozékait a karbantartás elõtt le kell választani az energiaellátásáról. Kizárólag új, vagy gyárilag engedélyezett módon megmunkált pótalkatrészeket szabad felhasználni. A gyár mellékelt útmutatásait valamint a készülék tisztításához használt tisztítószer biztonsági adatlapját (MSDS) figyelmesen olvassa el és kövesse az abban leírtakat. ÚTMUTATÁS: A Nordson cég által árusított tisztítószerek biztonsági adatlapja (MSDS) megtalálható a Internet cím alatt, vagy telefonon lehet kérni a Nordson képviseletektõl. Minden biztonsági berendezés mûködõképességét, még a készülék üzembe helyezése elõtt ellenõrizni kell. A tisztítószerek, segéd és üzemi anyagok maradékait az érvényben levõ elõírások szerint kell az arra elõírt helyre eljuttatni, illetve ártalmatlanítani. Lásd a megfelelõ biztonsági adatlapot (MSDS), vagy szükség esetén szerezze be az információt az illetékes hatóságoknál. A készüléken elhelyezett biztonsági figyelmeztetõ táblákat tisztán kell tartani. A megkopott, vagy sérült táblákat újakra kell kicserélni. A1HU 01 [XX SAFE] Nordson Corporation

21 Biztonsági útmutatások 1-7 Információk a készülék biztonságáról Ezek a készülékre vonatkozó információk a következõ Nordson készülékekhez érvényesek: Melegragasztót felhordó készülékek és készülékek hidegenyvet felhordására, valamint minden e mûvelettel kapcsolatos tartozékok Szakaszvezérelt, idõvezérelt adatrögzítõ és ellenõrzõ rendszerek, valamint egyéb választható további folyamatvezérlõ készülék. A készülék kikapcsolása Ahhoz, hogy e dokumentumban leírt bizonyos nagy számú munkafolyamat biztonságosan végrehajtható legyen, elõbb a készüléket ki kell kapcsolni. A kikapcsolás szükséges szintje függ az alkalmazott készüléktõl és az adott munkafolyamattól. Szükség esetén, a munkafolyamat kezdetén a kikapcsolási utasítások újra részletezhetõek. A kikapcsolási szintek: Rendszer tehermentesítése a ragasztónyomástól A hidraulikus kapcsolat vagy tömítés teljes mentesítése a rendszernyomás alól. A rendszer hidraulikus nyomás alóli mentesítésére vonatkozó utasítások a megfelelõ olvasztókészülék üzemeltetési útmutatóban találhatók. Rendszer leválasztása az energia ellátásról A nem védett huzalozásához való hozzáférés elõtt (olvasztókészülék, tömlõk, felhordó fejek és a választható egyéb tartozékok) a rendszert minden feszültségforrásról le kell választani. 1. Készülék és a csatlakoztatott tartozék lekapcsolása. 2. Annak a leválasztó illetve teljesítménykapcsolónak a lezárása (reteszelése) és megjelölése, amelyik a készülékeket és tartozékokat a hálózatra rákapcsolja, nehogy azt valaki véletlenül bekapcsolhassa. ÚTMUTATÁS: Állami elõírások és ipari szabványok bizonyos követelményeket megszabnak a veszélyes energiaforrások leválasztásához. Lásd a megfelelõ elõírásokat ill. szabványokat Nordson Corporation A1HU 01 [XX SAFE] 10

22 1-8 Biztonsági útmutatások Felhordó fejek deaktiválása Minden olyan mechanikus készüléket deaktiválni kell, amely aktiváló jelet ad rá azokra a felhordó fejekre, amelyek mágnesszelepei vagy olvasztókészülék szivattyúi leállnak, mielõtt a leállás egy olyan nyomás alatt álló felhordó fejen, melynek hatásterületében dolgoznak, végrehajtódik. 1. A felhordó fej vezérlõszerkezetét az elektromos hálózatról le kell választani (szakaszvezérelt készülék, idõvezérelt készülék, SPS stb.). 2. A bemenõjelek vezetékeit le kell kapcsolni a mágnesszelep(ek)rõl. 3. A mágnesszelepe(ek)hez menõ sûrített levegõ maradék nyomását a nyomásszabályozó és felhordó fej között meg kell szüntetni. A1HU 01 [XX SAFE] Nordson Corporation

23 Biztonsági útmutatások 1-9 Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT Az 1-1 táblázat általános biztonsági útmutatásokat tartalmaz (FIGYELEM és VIGYÁZAT jelleggel) a Nordson melegragasztó és hidegenyev felhordó készülékek használatához. Tanulmányozza a táblázatokat, és gondosan olvasson el minden olyan elõvigyázati intézkedést, amely az útmutatóban leírt készülékekre vonatkozik. Az egyes készüléktípusokat az 1-1 táblázat a következõképpen jelöli: HM = Hot melt = melegragasztó (olvasztókészülékek, tömlõk, felhordó fejek stb.) PC = Process control = folyamat irányítás CA = Cold adhesive = hidegenyv (elosztó szivattyúk, nyomástartályok és felhordó fejek) Táblázat 1-1 Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT Készülék típus Figyelem vagy vigyázat HM FIGYELEM: Veszélyes gõzök! A reaktív poliuretán melegragasztó (PUR) vagy oldószert tartalmazó anyagnak egy megfelelõ Nordson olvasztókészülékben történõ feldolgozása elõtt figyelmesen olvassa el az anyag biztonsági adatlapját (MSDS) és kövesse az abban foglaltakat. Biztosítsa, hogy az anyag feldolgozási hõmérséklete és lobbanáspontja ne legyen meghaladva, és hogy a biztonságos kezeléssel, szellõztetéssel, elsõsegéllyel és védõruhával szembeni követelmények teljesítve legyenek. Ha nem tartják be a biztonsági adatlap (MSDS) útmutatásait, fennáll a baleset illetve életveszély lehetõsége. HM FIGYELEM: Reaktív anyag! Halogénezett szénhidrogén oldatot alumínium géprészek tisztításához, illetve a Nordson készülékek öblítéséhez soha ne használjon. Nordson olvasztókészülékek és felhordó fejek alumínium alkatrészt is tartalmaznak, amelyek bizonyos körülmények között a halogénezett szénhidrogénekkel heves reakcióba lépnek. Halogénezett szénhidrogén vegyületeknél a Nordson készülékek esetében baleset illetve életveszéllyel kell számolni. HM, CA FIGYELEM: A rendszer állandó nyomás alatt áll! Egy hidraulikus kapcsolat vagy tömítõ rendszer megbontása elõtt azt a túlnyomástól mentesíteni kell. Ennek figyelmen kívül hagyásakor a forró, nyomás alatti melegragasztó illetve a hidegenyv ellenõrizetlenül kiszabadul, és súlyos balesetet okozhat. HM FIGYELEM: Megolvadt anyag! Olvadt ragasztó anyaggal dolgozó készülékek karbantartásánál szem vagy arcvédõt kell használni, valamint hõszigetelõ kesztyûvel és védõruhával kell a bõrfelületet védeni. Az olvadt melegragasztó önmaga még megdermedt állapotban is égési sérülést is okozhat. Megfelelõ védõruha nélkül baleset keletkezhet. Folytatás Nordson Corporation A1HU 01 [XX SAFE] 10

24 1-10 Biztonsági útmutatások Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT (folyt.) Táblázat 1-1 Általános biztonsági útmutatások: FIGYELEM és VIGYÁZAT (folyt.) Készülék típus HM, PC Figyelem vagy vigyázat FIGYELEM: A készülék magától indul! Az automata melegragasztó felhordó fejeket külsõ vezérlõszerkezetek vezérlik. Egy felhordó fejen történõ munkavégzés elõtt üzemben vagy annak közelében a felhordó fej kioldószerkezetét deaktiválni kell és a mágnesszelep(ek)hez irányuló sûrített levegõ hozzávezetés(eke)t le kell zárni. Ennek figyelmen kívül hagyása balesetet okozhat. HM, CA, PC FIGYELEM: Elektromos áramütés veszélye! Maga a készülék az elektromos hálózatról a leválasztó illetve teljesítménykapcsolóval való lekapcsolása és leválasztása után még feszültség alatt álló tartozékokkal áll kapcsolatban. A karbantartás megkezdése elõtt még az összes kiegészítõ készüléket is le kell választani az elektromos hálózatról. Ha a hálózatot nem kapcsolják le megfelelõen, az a karbantartáskor súlyos balesetet okozhat. HM, CA, PC FIGYELEM: Robbanás vagy tûzveszély! A robbanásveszélyes környezetben történõ alkalmazásra nem engedélyezett Nordson enyv feldolgozó készülékeket nem szabad olyan oldószerekkel használni, amelyek feldolgozásakor robbanásveszélyes gõzök szabadulhatnak fel. Lásd a ragasztó biztonsági adatlapjában (MSDS) a feldolgozási sajátosságokat és korlátozásokat. Nem kompatibilis oldószert tartalmazó ragasztók használata, vagy oldószert tartalmazó ragasztók nem rendeltetésnek megfelelõ feldolgozása súlyos, esetleg halálos baleset okozója lehet. HM, CA, PC FIGYELEM: A készüléket csak kellõ képesítéssel rendelkezõ és tapasztalt személy kezelheti és tarthatja karban. A nem kiképzett vagy tapasztalatlan személyek alkalmazása esetén a gép kezelése, vagy karbantartása súlyos, esetleg halálos balesetet okozhat de maga a készülék is megsérülhet. Folytatás... A1HU 01 [XX SAFE] Nordson Corporation

25 Biztonsági útmutatások 1-11 Készülék típus HM Figyelem vagy vigyázat VIGYÁZAT: Forró felületek! A felhordó fejek, tömlõk és az olvasztókészülék némelyik alkatrészének felülete forró és megérintése kerülendõ. Ha nem kerülhetõ el megérintésük, az ilyen alkatrészekkel végzett munkánál hõszigetelõ kesztyût és -ruhát kell viselni. A forró felületek érintési tilalmának figyelmen kívül hagyása balesetet okozhat. HM VIGYÁZAT: Némely Nordson olvasztókészülék különlegesen reaktív tulajdonságú poliuretán melegragasztó (PUR) feldolgozásához van kialakítva. Ha megkísérlik a PUR anyagnak olyan készüléken való feldolgozását, amelyik nem kimondottan erre az anyagra készült, attól a készülék megsérülhet és a melegragasztó idõ elõtti reakciója állhat elõ. Forduljon a Nordson képviselethez, ha a készülékének PUR anyaghoz való alkalmasságában bizonytalan. HM, CA VIGYÁZAT: A tisztító vagy öblítõszerek készülékben történõ használata elõtt feltétlenül olvassa el a gyári útmutatásokat, valamint az adott szerhez csatolt biztonsági adatlapot (MSDS), és kövesse az abban található feltételeket. Némelyik tisztítószer elõre nem láthatóan reagálhat, ha melegragasztóval, vagy hidegenyvvel érintkezik, és a készülék ilyenkor károsodhat. HM VIGYÁZAT: A Nordson olvasztókészülékeket gyárilag olyan R típusú tisztítószerrel tesztelik, amilyet a poliészter lágyítószere tartalmaz. Bizonyos melegragasztók az R-típusú tisztítószerrel reakcióba lépnek és szilárd gumit képeznek, amitõl a készülék eldugul. Használata elõtt meg kell gyõzõdni arról, hogy a melegragasztó anyag az R-típusú tisztítószerrel szemben hogyan viselkedik Nordson Corporation A1HU 01 [XX SAFE] 10

26 1-12 Biztonsági útmutatások Egyéb biztonsági intézkedések Nyilt lánggal a melegragasztó rendszer alkotórészeit melegíteni nem szabad. A nagynyomású tömlõket az esetleges túlzott kopásra, sérülésre és esetleges szivárgásra naponként kell ellenõrizni. A szerelõpisztolyt saját magára, vagy más személyre ne irányítsa. A szerelõpisztolyt mindig az arra szolgáló tartóra függessze fel. Elsõsegély Ha olvadt melegragasztó került a bõrre: 1. Az olvadt melegragasztót SEMMI ESETRE ne próbálja meg a bõrérõl eltávolítani. 2. A ragasztóval érintkezett bõrfelületet mindaddig merítse hideg vízbe, míg az le nem hûlt. 3. A megmerevedett melegragasztót SEMMI ESETRE ne próbálja meg a bõrérõl eltávolítani. 4. Súlyos égési sérülés esetén sokkhatás elleni kezelést kell alkalmazni. 5. Azonnal orvoshoz kell fordulni. A sérült bõrt kezelõ személynek be kell mutatni a melegragasztó anyag biztonsági adatlapját (MSDS). A1HU 01 [XX SAFE] Nordson Corporation

27 Bevezetés 2-1 Rendeltetésszerû használat Fejezet 2 Bevezetés A VersaBlue sorozatú olvasztókészülékeket csak arra alkalmas anygoknak, mint pl. hõre lágyuló melegragasztóknak megolvasztására és továbbítására szabad használni. Minden másféle használat rendeltetéssel ellentétesnek minõsül és Nordson ilyenkor a személyi sérülés és/vagy anyagi károk esetére nem vállal szavatosságot. A rendeltetésnek megfelelõ használathoz a Nordson biztonsági útmutatások betartása is hozzá tartozik. Nordson cég tanácsolja, hogy a felhasználásra szánt anyagról pontosan tájékozódjanak. Használati terület (EMVG) Az elektromágneses összeférhetõség (zavarmentesség) tekintetében az olvasztókészülék ipari környezetben való használathoz készül. Üzemi korlátozás Lakó, és ipari környezetben és kis üzemekben való használatnál is figyelembe kell venni, hogy az olvasztókészülék más készülékeket, például rádiókat zavarhat.
