1 melegragasztó-felhordó készülék Üzemeltetési útmutató P/N C Hungarian NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

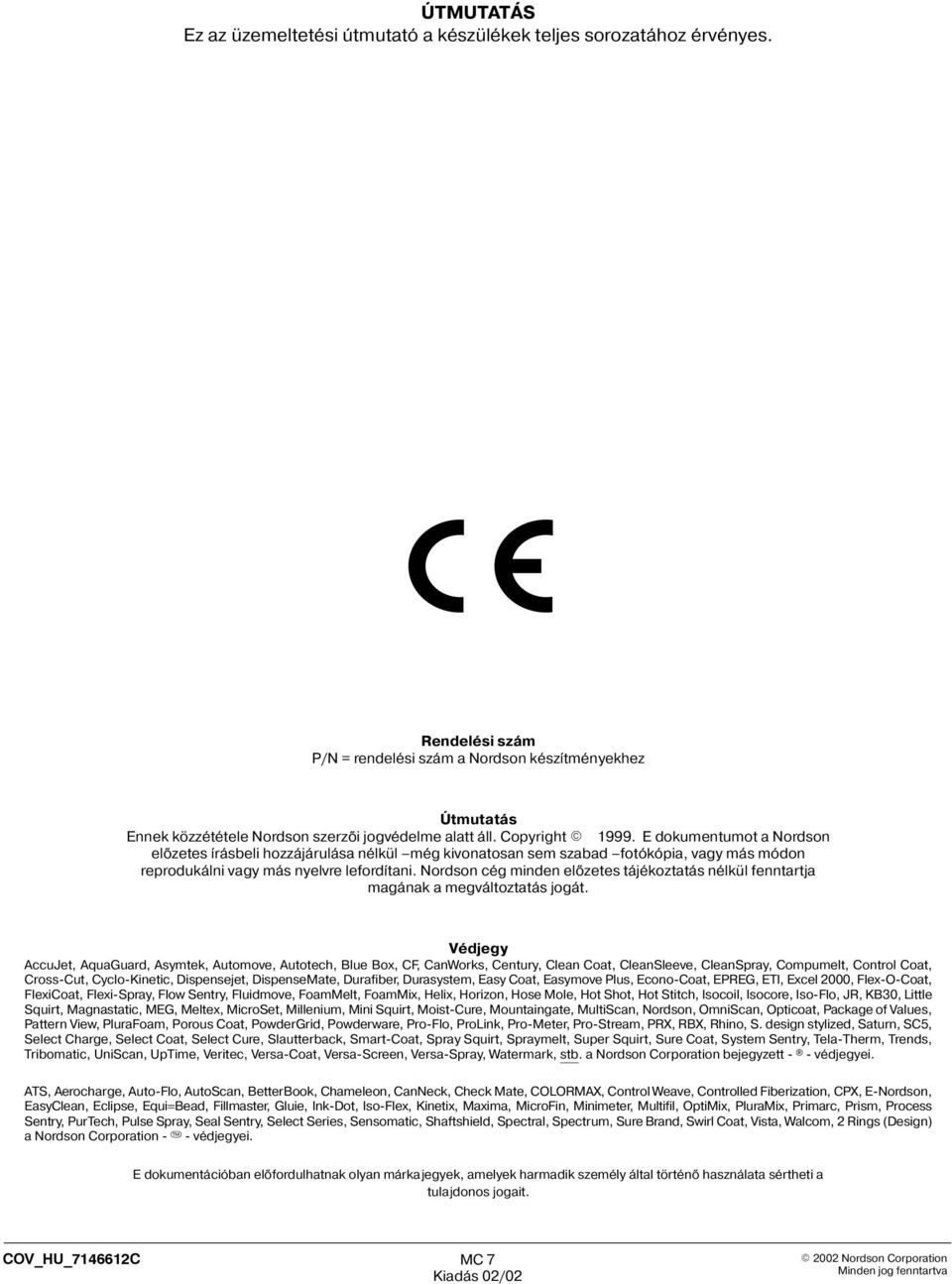

2 ÚTMUTATÁS Ez az üzemeltetési útmutató a készülékek teljes sorozatához érvényes. Rendelési szám P/N = rendelési szám a Nordson készítményekhez Útmutatás Ennek közzététele Nordson szerzõi jogvédelme alatt áll. Copyright E dokumentumot a Nordson elõzetes írásbeli hozzájárulása nélkül még kivonatosan sem szabad fotókópia, vagy más módon reprodukálni vagy más nyelvre lefordítani. Nordson cég minden elõzetes tájékoztatás nélkül fenntartja magának a megváltoztatás jogát. Védjegy AccuJet, AquaGuard, Asymtek, Automove, Autotech, Blue Box, CF, CanWorks, Century, Clean Coat, CleanSleeve, CleanSpray, Compumelt, Control Coat, Cross-Cut, Cyclo-Kinetic, Dispensejet, DispenseMate, Durafiber, Durasystem, Easy Coat, Easymove Plus, Econo-Coat, EPREG, ETI, Excel 2000, Flex-O-Coat, FlexiCoat, Flexi-Spray, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Helix, Horizon, Hose Mole, Hot Shot, Hot Stitch, Isocoil, Isocore, Iso-Flo, JR, KB30, Little Squirt, Magnastatic, MEG, Meltex, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, Opticoat, Package of Values, Pattern View, PluraFoam, Porous Coat, PowderGrid, Powderware, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, PRX, RBX, Rhino, S. design stylized, Saturn, SC5, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Spray Squirt, Spraymelt, Super Squirt, Sure Coat, System Sentry, Tela-Therm, Trends, Tribomatic, UniScan, UpTime, Veritec, Versa-Coat, Versa-Screen, Versa-Spray, Watermark, stb. a Nordson Corporation bejegyzett védjegyei. ATS, Aerocharge, Auto-Flo, AutoScan, BetterBook, Chameleon, CanNeck, Check Mate, COLORMAX, Control Weave, Controlled Fiberization, CPX, E-Nordson, EasyClean, Eclipse, Equi=Bead, Fillmaster, Gluie, Ink-Dot, Iso-Flex, Kinetix, Maxima, MicroFin, Minimeter, Multifil, OptiMix, PluraMix, Primarc, Prism, Process Sentry, PurTech, Pulse Spray, Seal Sentry, Select Series, Sensomatic, Shaftshield, Spectral, Spectrum, Sure Brand, Swirl Coat, Vista, Walcom, 2 Rings (Design) a Nordson Corporation védjegyei. E dokumentációban elõfordulhatnak olyan márkajegyek, amelyek harmadik személy által történõ használata sértheti a tulajdonos jogait. COV_HU_ C

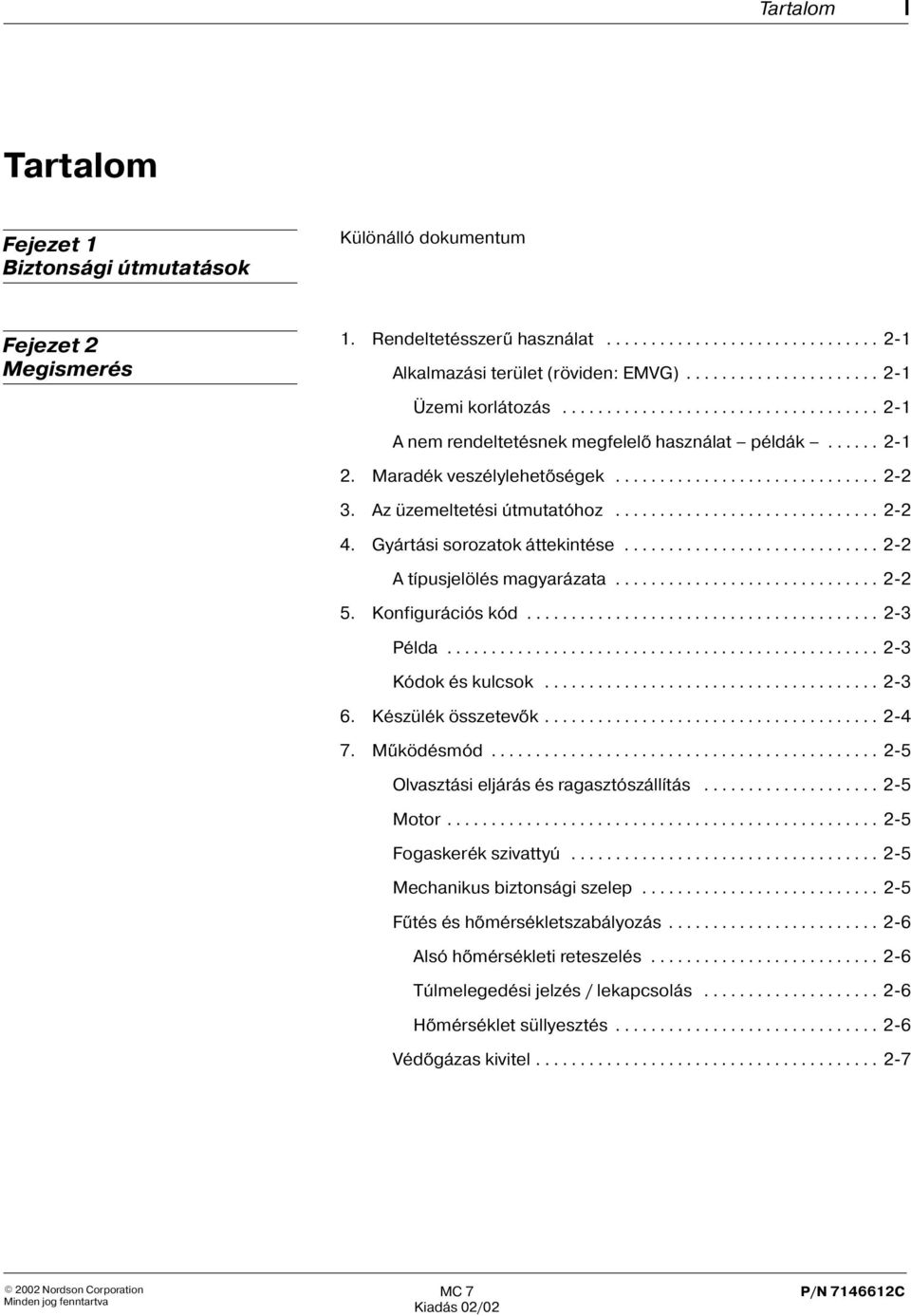

3 Tartalom I Tartalom Fejezet 1 Biztonsági útmutatások Különálló dokumentum Fejezet 2 Megismerés 1. Rendeltetésszerû használat Alkalmazási terület (röviden: EMVG) Üzemi korlátozás A nem rendeltetésnek megfelelõ használat példák Maradék veszélylehetõségek Az üzemeltetési útmutatóhoz Gyártási sorozatok áttekintése A típusjelölés magyarázata Konfigurációs kód Példa Kódok és kulcsok Készülék összetevõk Mûködésmód Olvasztási eljárás és ragasztószállítás Motor Fogaskerék szivattyú Mechanikus biztonsági szelep Fûtés és hõmérsékletszabályozás Alsó hõmérsékleti reteszelés Túlmelegedési jelzés / lekapcsolás Hõmérséklet süllyesztés Védõgázas kivitel

4 II Tartalom Fejezet 2 Telepítés (folyt.) 8. Kapcsolószekrény Fõkapcsoló Fûtések be/ki gombok Hõfokszabályozó Csatornakiosztás Védõgázbevezetés világító jelzés Purge gomb Kiürült a védõgáz palack világító jelzés Hõmérséklet csökkentés gomb Fordulatszám beállító Motor indítás/leállítás gombok Kapcsolószekrény szellõzés Ajtózárak Elektromos csatlakozások Védõkazetták levétele Típustábla Fejezet 3 Telepítés 1. Szállítás Emelés (kicsomagolt készülék) Kicsomagolás Leszerelés Tárolás Ártalmatlanítás Felállítás Áttekintés Ragasztó gõzök elszívása Elektromos csatlakozások Kábelek fektetése Hálózati feszültség Hálózati csatlakozás Külsõ motor engedélyezés Védõgáz csatlakoztatása

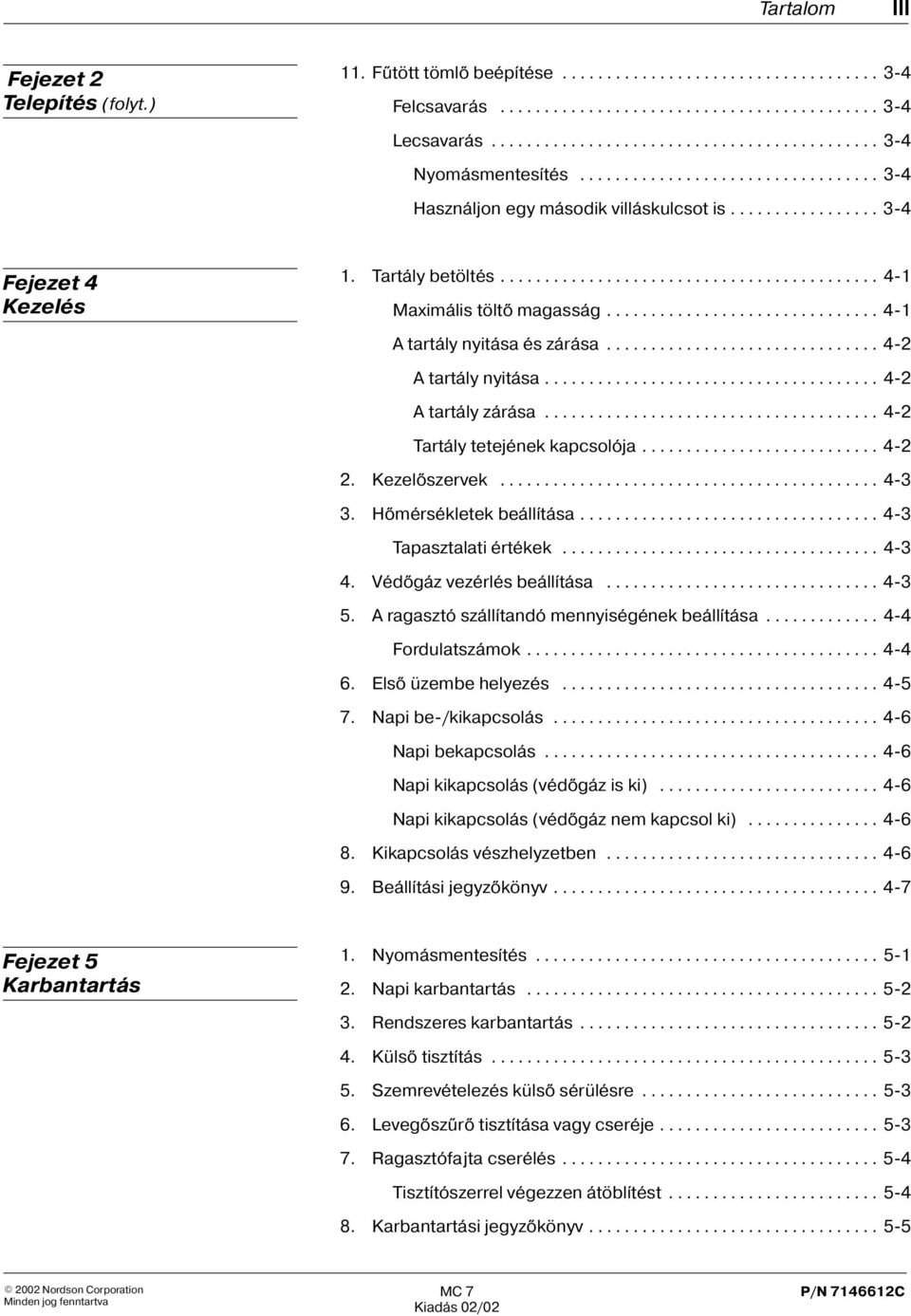

5 Tartalom III Fejezet 2 Telepítés (folyt.) 11. Fûtött tömlõ beépítése Felcsavarás Lecsavarás Nyomásmentesítés Használjon egy második villáskulcsot is Fejezet 4 Kezelés 1. Tartály betöltés Maximális töltõ magasság A tartály nyitása és zárása A tartály nyitása A tartály zárása Tartály tetejének kapcsolója Kezelõszervek Hõmérsékletek beállítása Tapasztalati értékek Védõgáz vezérlés beállítása A ragasztó szállítandó mennyiségének beállítása Fordulatszámok Elsõ üzembe helyezés Napi be-/kikapcsolás Napi bekapcsolás Napi kikapcsolás (védõgáz is ki) Napi kikapcsolás (védõgáz nem kapcsol ki) Kikapcsolás vészhelyzetben Beállítási jegyzõkönyv Fejezet 5 Karbantartás 1. Nyomásmentesítés Napi karbantartás Rendszeres karbantartás Külsõ tisztítás Szemrevételezés külsõ sérülésre Levegõszûrõ tisztítása vagy cseréje Ragasztófajta cserélés Tisztítószerrel végezzen átöblítést Karbantartási jegyzõkönyv

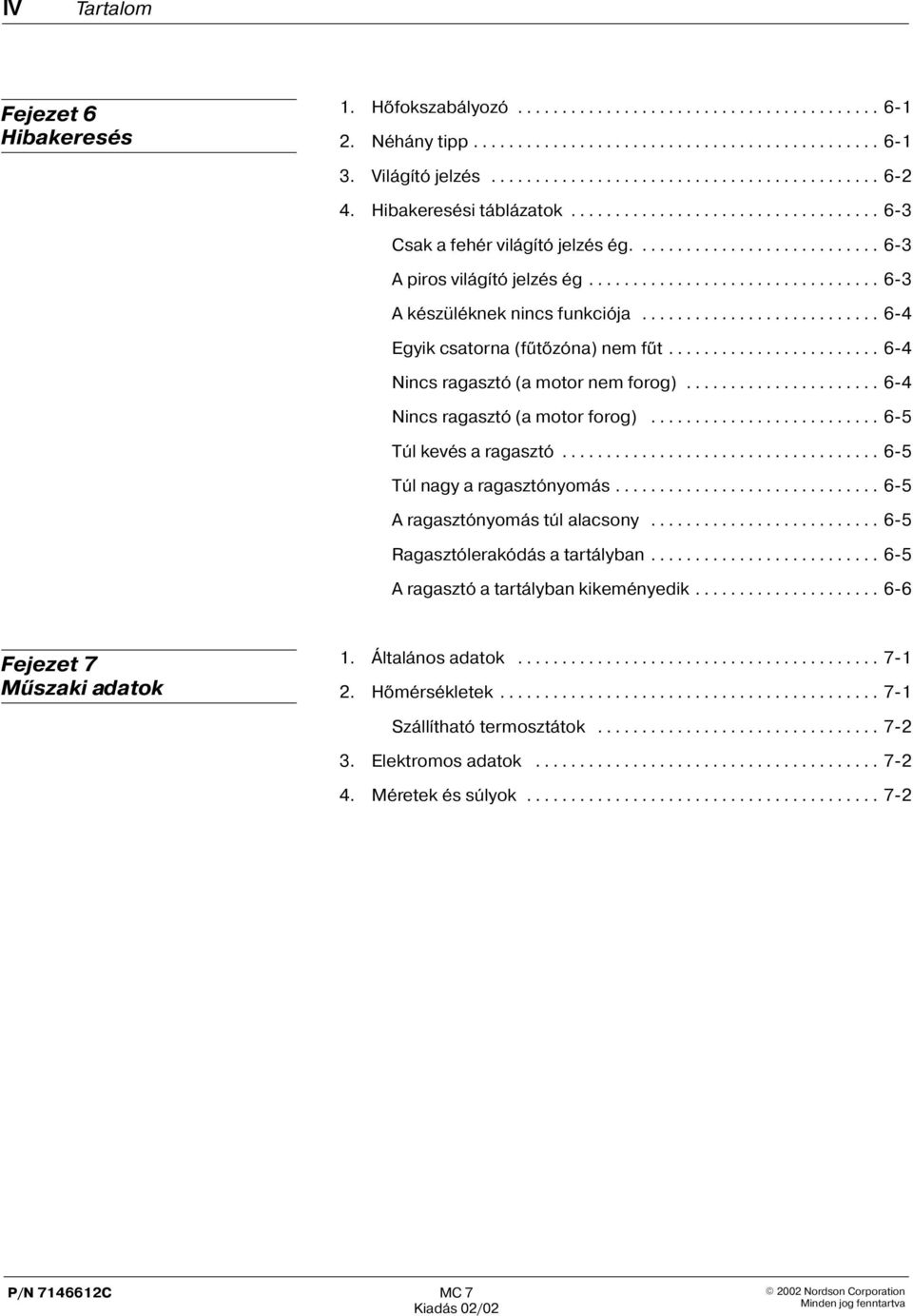

6 IV Tartalom Fejezet 6 Hibakeresés 1. Hõfokszabályozó Néhány tipp Világító jelzés Hibakeresési táblázatok Csak a fehér világító jelzés ég A piros világító jelzés ég A készüléknek nincs funkciója Egyik csatorna (fûtõzóna) nem fût Nincs ragasztó (a motor nem forog) Nincs ragasztó (a motor forog) Túl kevés a ragasztó Túl nagy a ragasztónyomás A ragasztónyomás túl alacsony Ragasztólerakódás a tartályban A ragasztó a tartályban kikeményedik Fejezet 7 Mûszaki adatok 1. Általános adatok Hõmérsékletek Szállítható termosztátok Elektromos adatok Méretek és súlyok

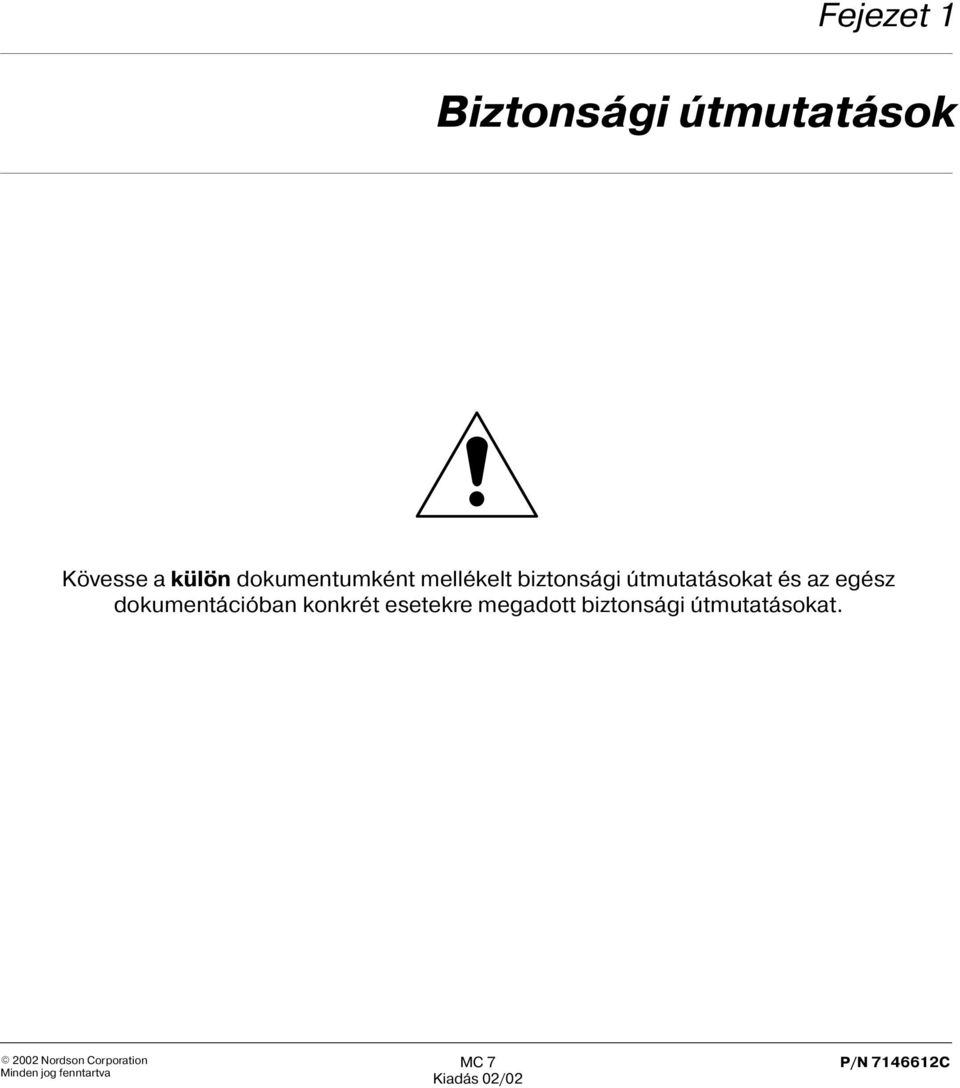

7 Fejezet 1 Biztonsági útmutatások Kövesse a külön dokumentumként mellékelt biztonsági útmutatásokat és az egész dokumentációban konkrét esetekre megadott biztonsági útmutatásokat.

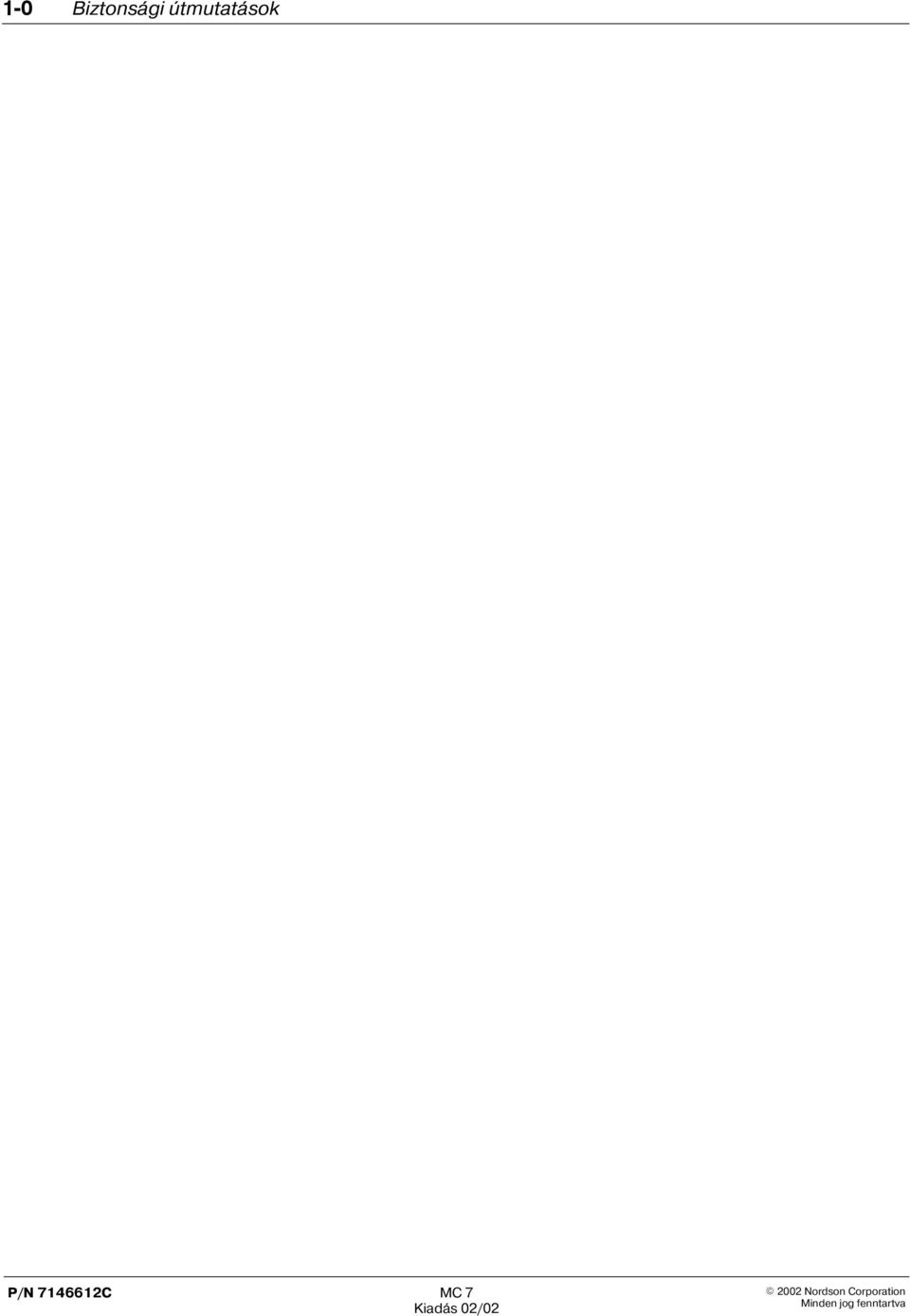

8 1-0 Biztonsági útmutatások

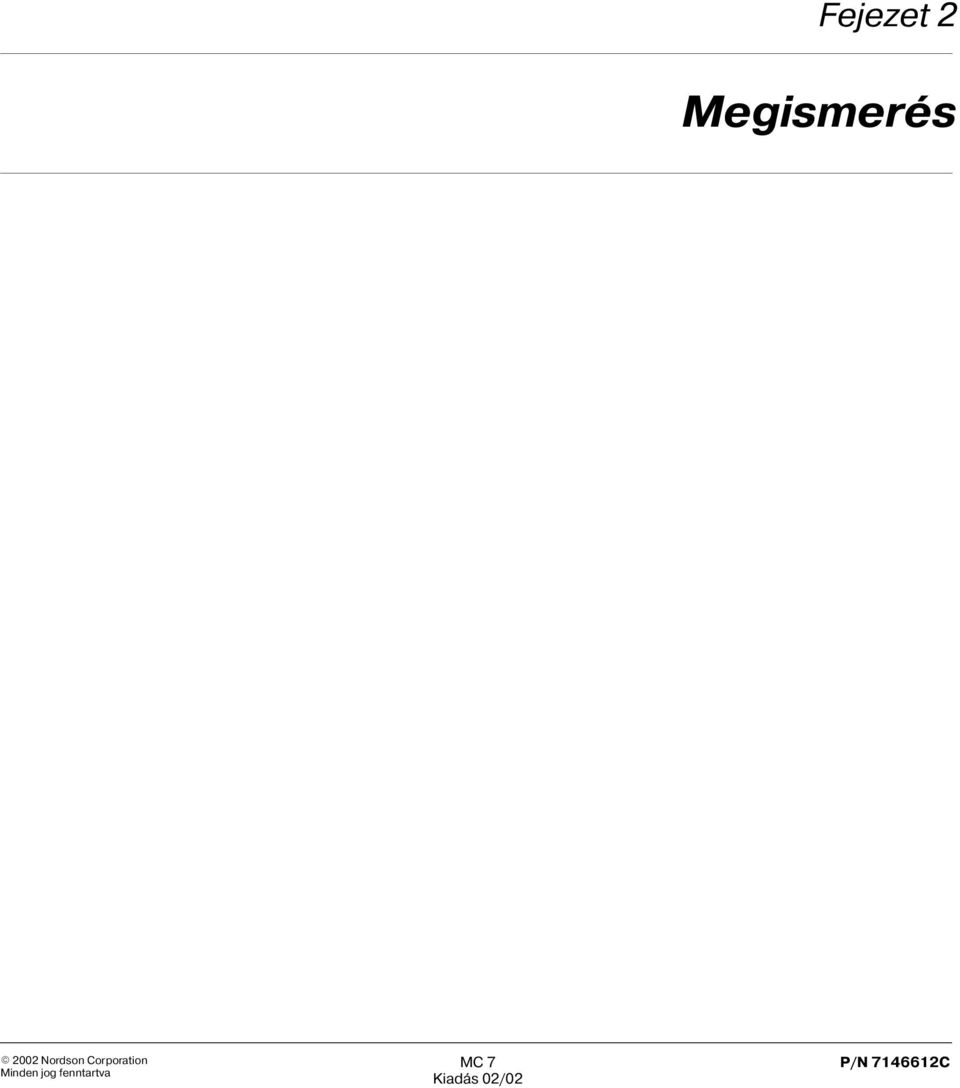

9 Fejezet 2 Megismerés

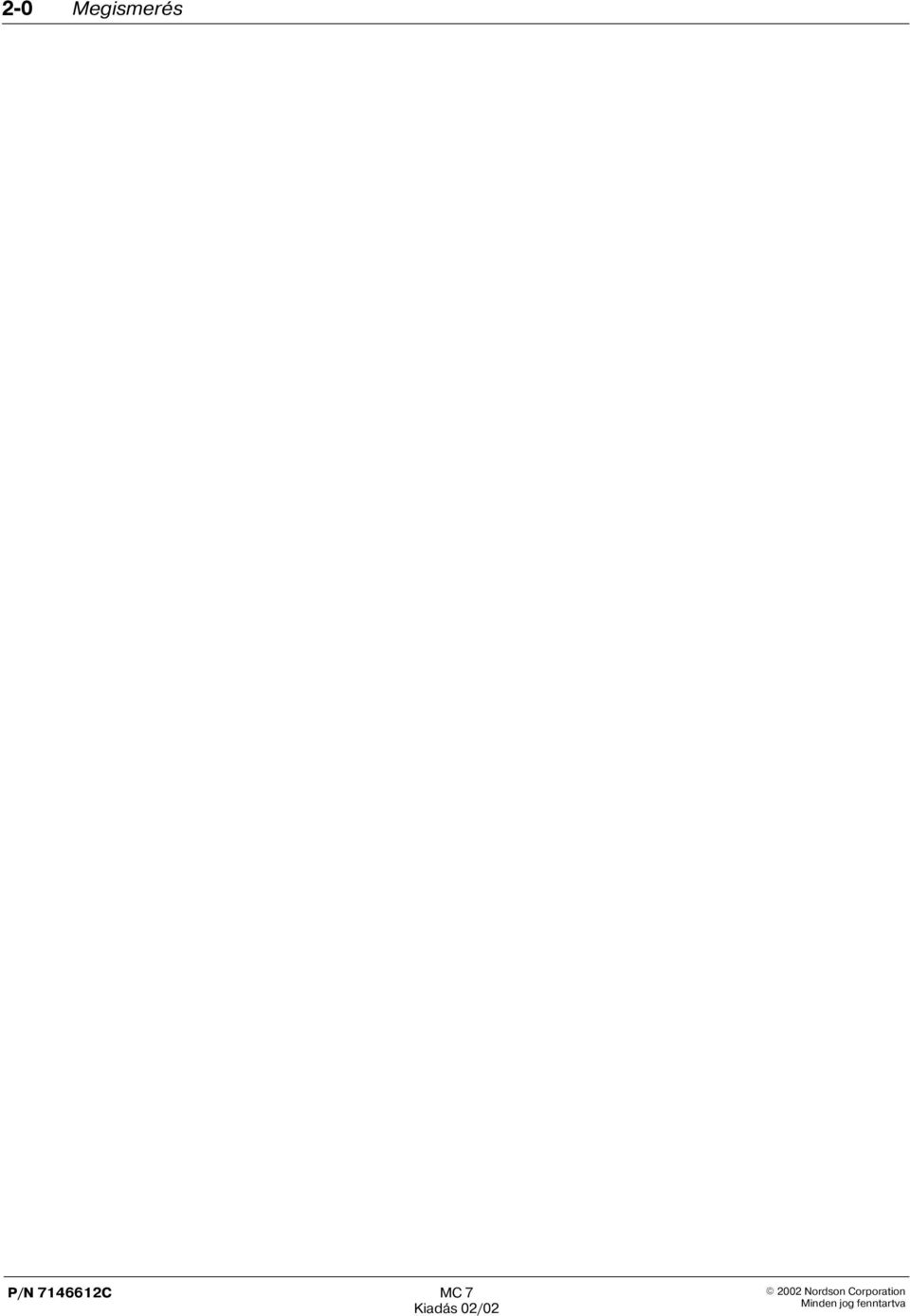

10 2-0 Megismerés

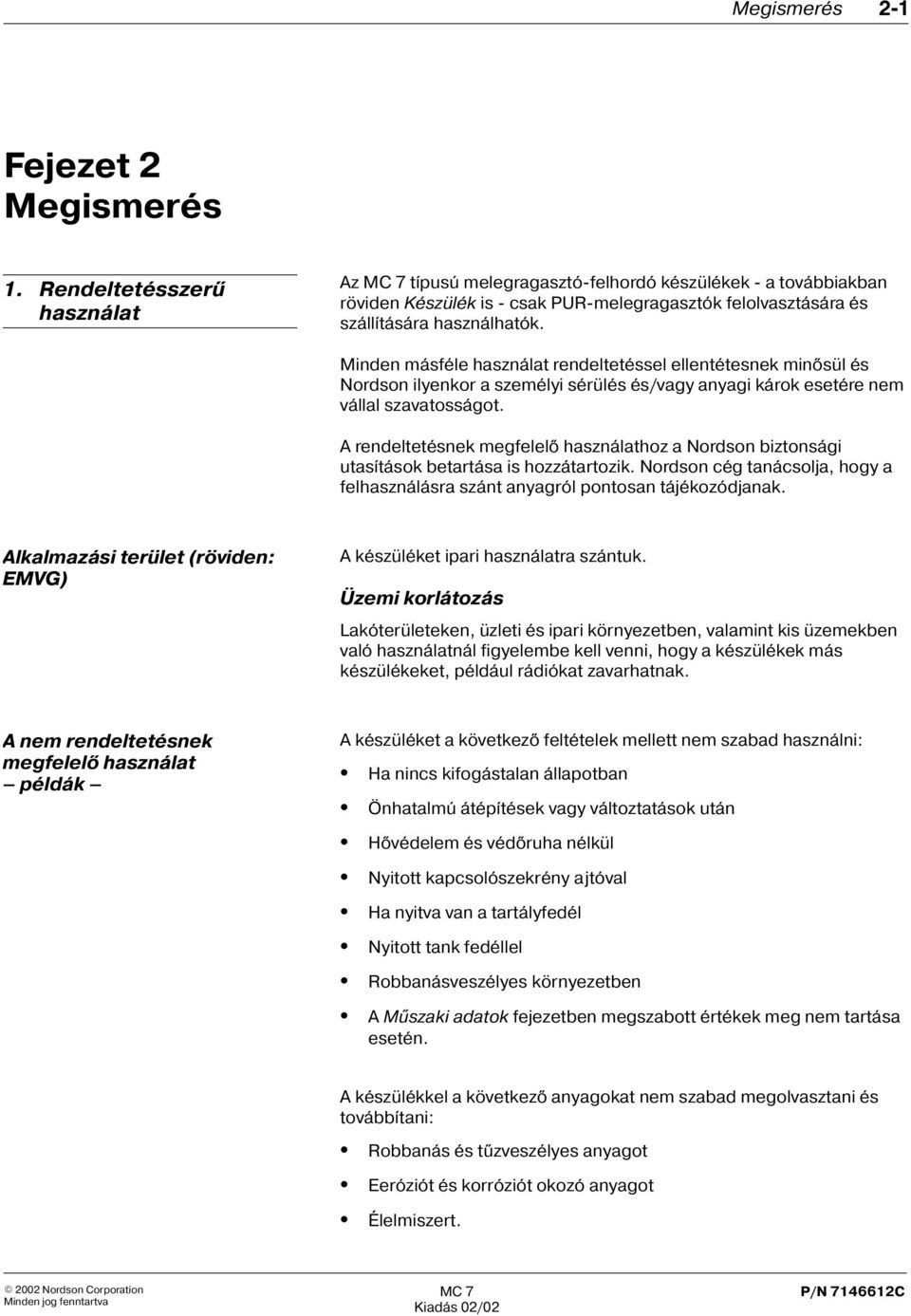

11 Megismerés 2-1 Fejezet 2 Megismerés 1. Rendeltetésszerû használat Az típusú melegragasztó-felhordó készülékek a továbbiakban röviden Készülék is csak PUR-melegragasztók felolvasztására és szállítására használhatók. Minden másféle használat rendeltetéssel ellentétesnek minõsül és Nordson ilyenkor a személyi sérülés és/vagy anyagi károk esetére nem vállal szavatosságot. A rendeltetésnek megfelelõ használathoz a Nordson biztonsági utasítások betartása is hozzátartozik. Nordson cég tanácsolja, hogy a felhasználásra szánt anyagról pontosan tájékozódjanak. Alkalmazási terület (röviden: EMVG) A készüléket ipari használatra szántuk. Üzemi korlátozás Lakóterületeken, üzleti és ipari környezetben, valamint kis üzemekben való használatnál figyelembe kell venni, hogy a készülékek más készülékeket, például rádiókat zavarhatnak. A nem rendeltetésnek megfelelõ használat példák A készüléket a következõ feltételek mellett nem szabad használni: Ha nincs kifogástalan állapotban Önhatalmú átépítések vagy változtatások után Hõvédelem és védõruha nélkül Nyitott kapcsolószekrény ajtóval Ha nyitva van a tartályfedél Nyitott tank fedéllel Robbanásveszélyes környezetben A Mûszaki adatok fejezetben megszabott értékek meg nem tartása esetén. A készülékkel a következõ anyagokat nem szabad megolvasztani és továbbítani: Robbanás és tûzveszélyes anyagot Eeróziót és korróziót okozó anyagot Élelmiszert.

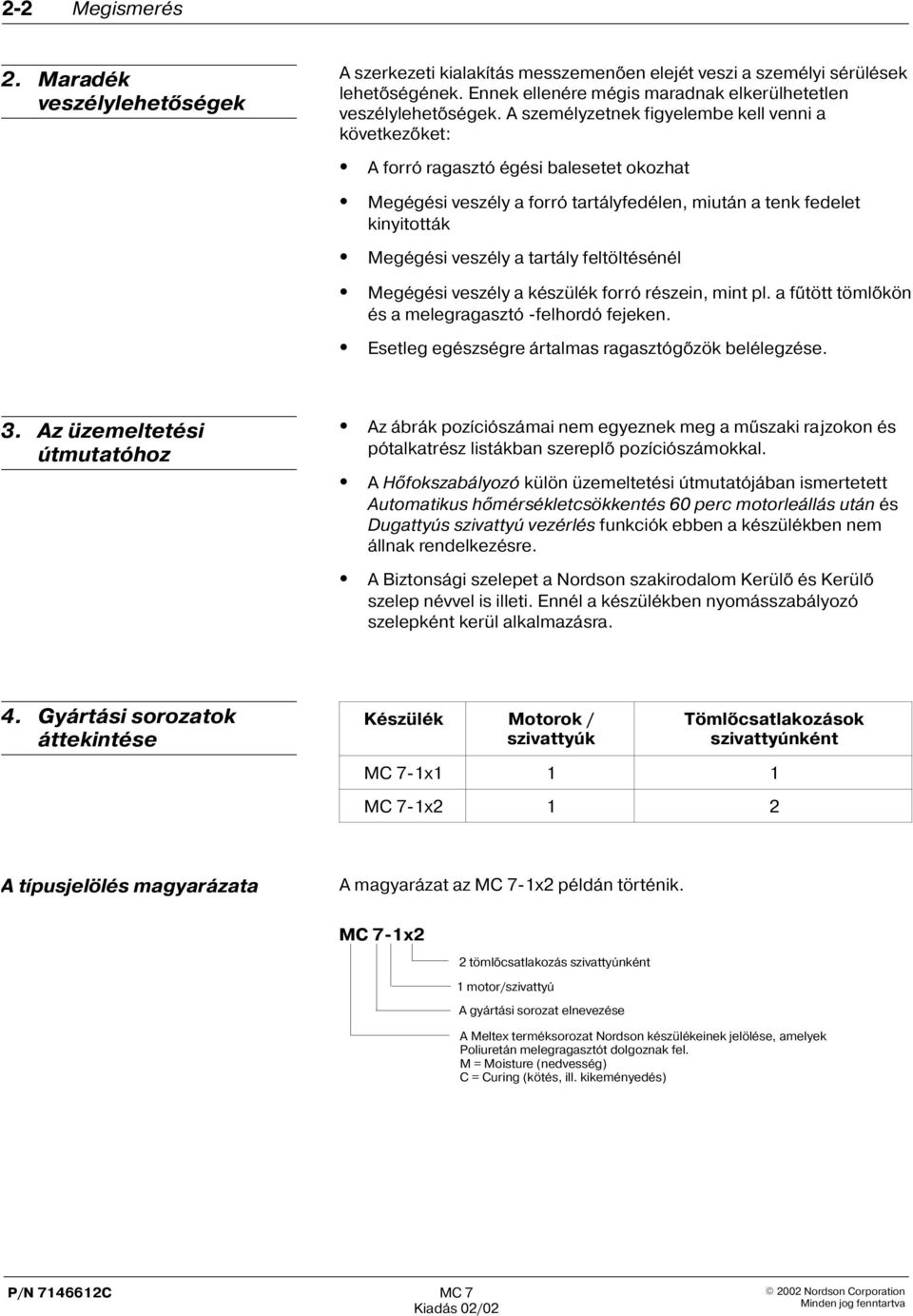

12 2-2 Megismerés 2. Maradék veszélylehetõségek A szerkezeti kialakítás messzemenõen elejét veszi a személyi sérülések lehetõségének. Ennek ellenére mégis maradnak elkerülhetetlen veszélylehetõségek. A személyzetnek figyelembe kell venni a következõket: A forró ragasztó égési balesetet okozhat Megégési veszély a forró tartályfedélen, miután a tenk fedelet kinyitották Megégési veszély a tartály feltöltésénél Megégési veszély a készülék forró részein, mint pl. a fûtött tömlõkön és a melegragasztó -felhordó fejeken. Esetleg egészségre ártalmas ragasztógõzök belélegzése. 3. Az üzemeltetési útmutatóhoz Az ábrák pozíciószámai nem egyeznek meg a mûszaki rajzokon és pótalkatrész listákban szereplõ pozíciószámokkal. A Hõfokszabályozó külön üzemeltetési útmutatójában ismertetett Automatikus hõmérsékletcsökkentés 60 perc motorleállás után és Dugattyús szivattyú vezérlés funkciók ebben a készülékben nem állnak rendelkezésre. A Biztonsági szelepet a Nordson szakirodalom Kerülõ és Kerülõ szelep névvel is illeti. Ennél a készülékben nyomásszabályozó szelepként kerül alkalmazásra. 4. Gyártási sorozatok áttekintése Készülék Motorok / szivattyúk Tömlõcsatlakozások szivattyúnként -1x x2 1 2 A típusjelölés magyarázata A magyarázat az -1x2 példán történik. -1x2 2 tömlõcsatlakozás szivattyúnként 1 motor/szivattyú A gyártási sorozat elnevezése A Meltex terméksorozat Nordson készülékeinek jelölése, amelyek Poliuretán melegragasztót dolgoznak fel. M = Moisture (nedvesség) C = Curing (kötés, ill. kikeményedés)

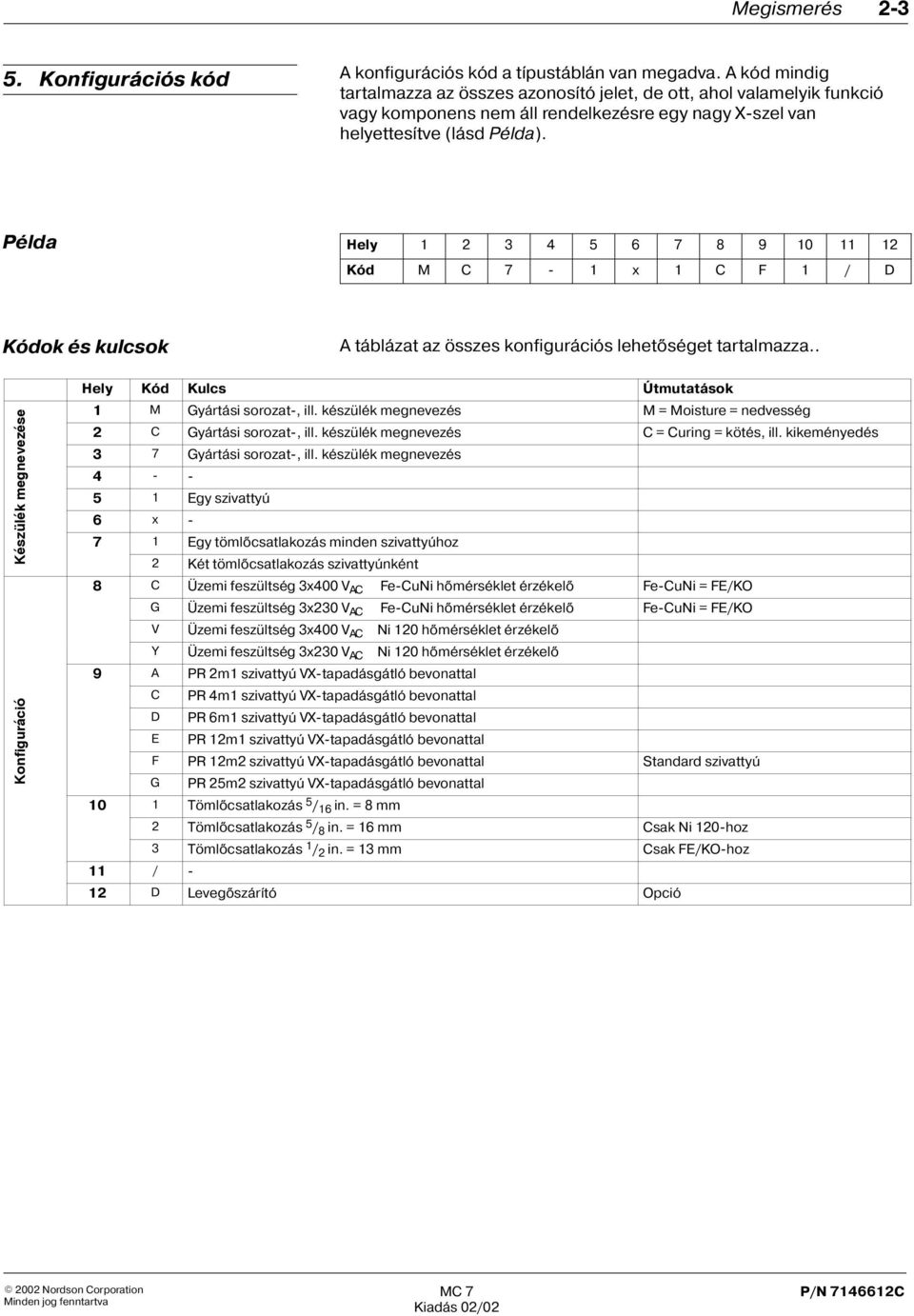

13 Megismerés Konfigurációs kód A konfigurációs kód a típustáblán van megadva. A kód mindig tartalmazza az összes azonosító jelet, de ott, ahol valamelyik funkció vagy komponens nem áll rendelkezésre egy nagy X szel van helyettesítve (lásd Példa). Példa Hely Kód M C 7 1 x 1 C F 1 / D Kódok és kulcsok A táblázat az összes konfigurációs lehetõséget tartalmazza.. Készülék megnevezése Konfiguráció Hely Kód Kulcs Útmutatások 1 M Gyártási sorozat-, ill. készülék megnevezés M = Moisture = nedvesség 2 C Gyártási sorozat-, ill. készülék megnevezés C = Curing = kötés, ill. kikeményedés 3 7 Gyártási sorozat-, ill. készülék megnevezés Egy szivattyú 6 x 7 1 Egy tömlõcsatlakozás minden szivattyúhoz 2 Két tömlõcsatlakozás szivattyúnként 8 C Üzemi feszültség 3x400 V AC Fe-CuNi hõmérséklet érzékelõ Fe-CuNi = FE/KO G Üzemi feszültség 3x230 V AC Fe-CuNi hõmérséklet érzékelõ Fe-CuNi = FE/KO V Üzemi feszültség 3x400 V AC Ni 120 hõmérséklet érzékelõ Y Üzemi feszültség 3x230 V AC Ni 120 hõmérséklet érzékelõ 9 A PR 2m1 szivattyú VX-tapadásgátló bevonattal C PR 4m1 szivattyú VX-tapadásgátló bevonattal D PR 6m1 szivattyú VX-tapadásgátló bevonattal E PR 12m1 szivattyú VX-tapadásgátló bevonattal F PR 12m2 szivattyú VX-tapadásgátló bevonattal Standard szivattyú G PR 25m2 szivattyú VX-tapadásgátló bevonattal 10 1 Tömlõcsatlakozás 5 / 16 in. = 8 mm 2 Tömlõcsatlakozás 5 / 8 in. = 16 mm Csak Ni 120 hoz 3 Tömlõcsatlakozás 1 / 2 in. = 13 mm Csak FE/KO hoz 11 / 12 D Levegõszárító Opció

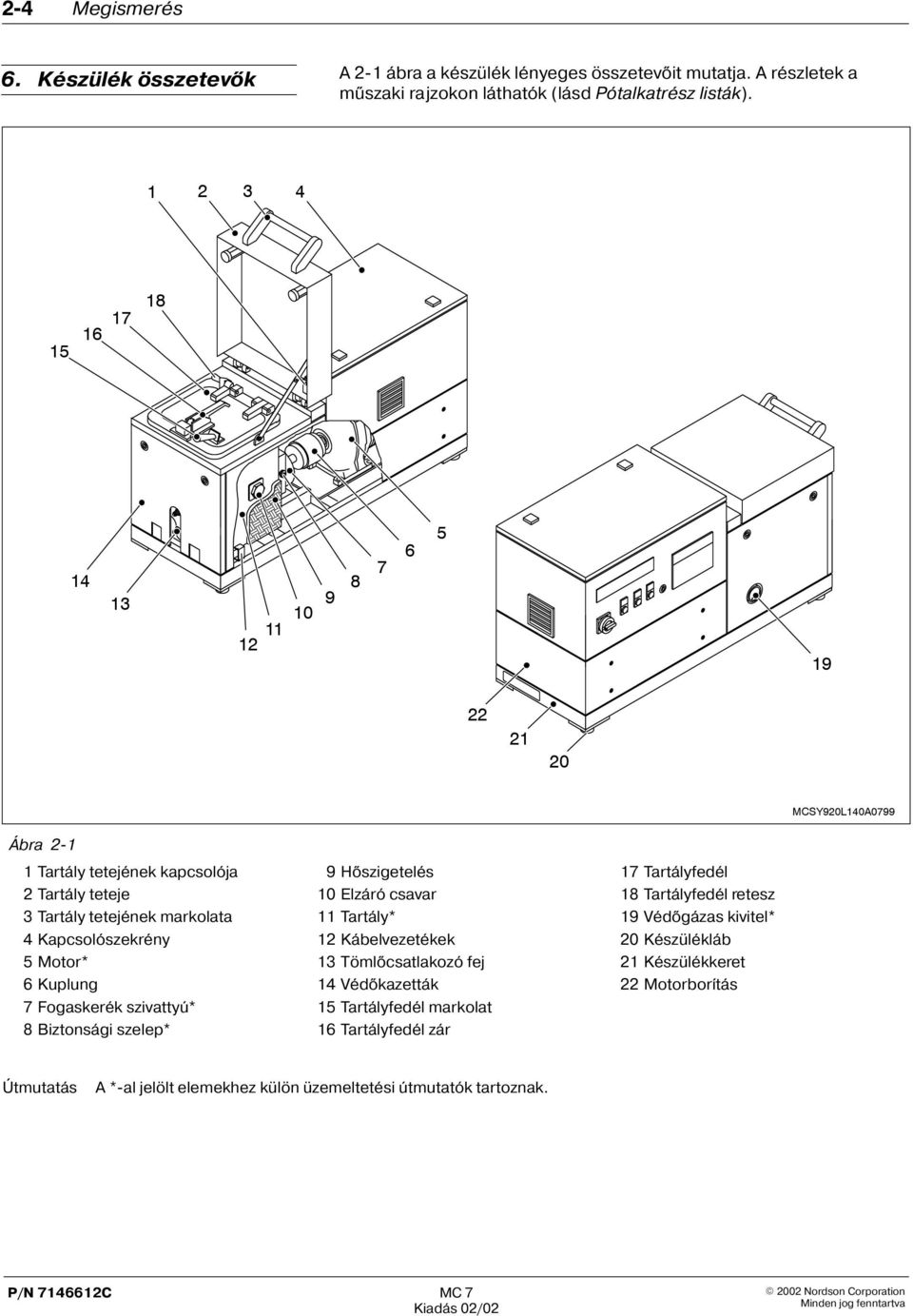

14 2-4 Megismerés 6. Készülék összetevõk A 2-1 ábra a készülék lényeges összetevõit mutatja. A részletek a mûszaki rajzokon láthatók (lásd Pótalkatrész listák) MCSY920L140A0799 Ábra Tartály tetejének kapcsolója 2 Tartály teteje 3 Tartály tetejének markolata 4 Kapcsolószekrény 5 Motor* 6 Kuplung 7 Fogaskerék szivattyú* 8 Biztonsági szelep* 9 Hõszigetelés 10 Elzáró csavar 11 Tartály* 12 Kábelvezetékek 13 Tömlõcsatlakozó fej 14 Védõkazetták 15 Tartályfedél markolat 16 Tartályfedél zár 17 Tartályfedél 18 Tartályfedél retesz 19 Védõgázas kivitel* 20 Készülékláb 21 Készülékkeret 22 Motorborítás Útmutatás A * al jelölt elemekhez külön üzemeltetési útmutatók tartoznak.

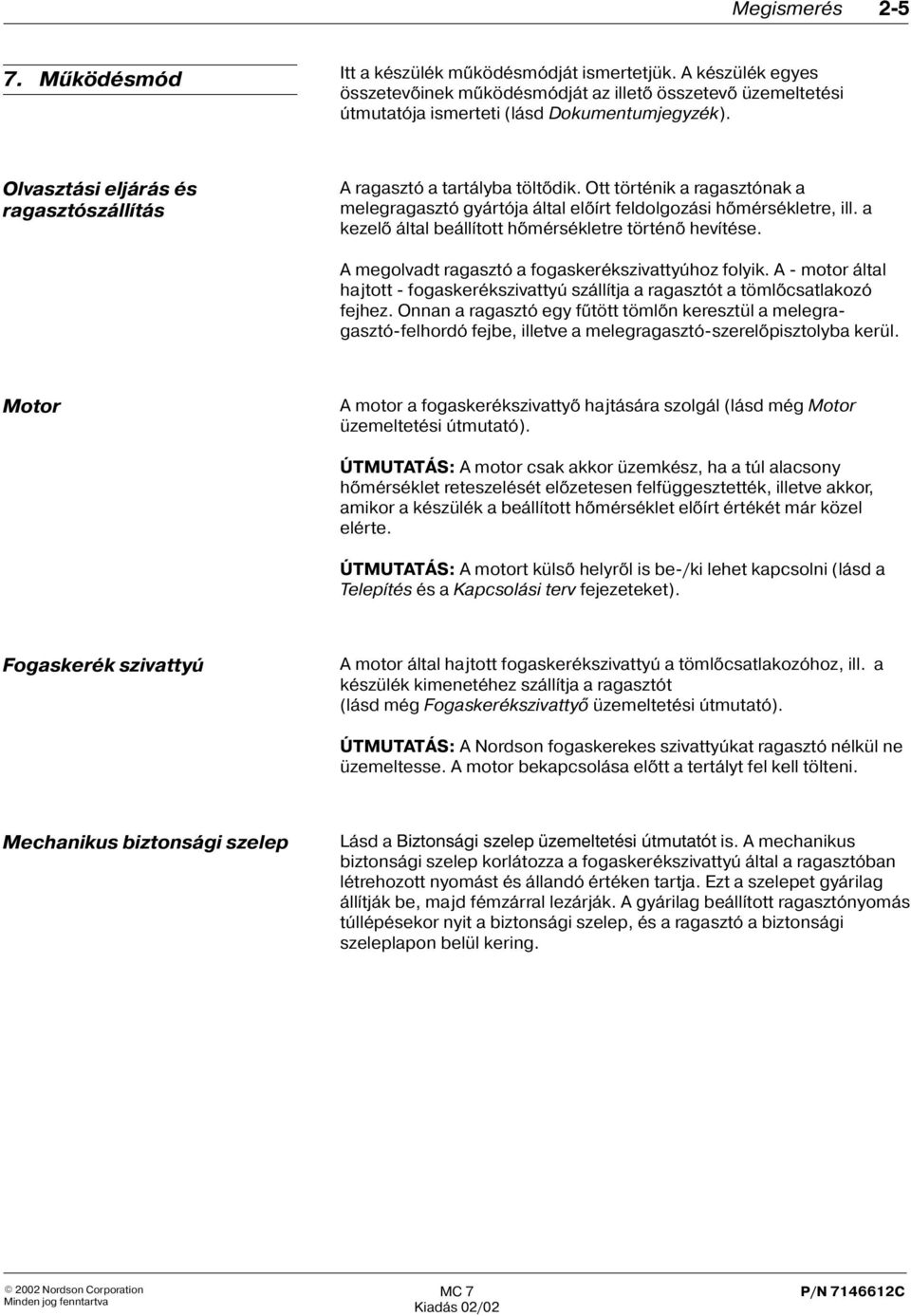

15 Megismerés Mûködésmód Itt a készülék mûködésmódját ismertetjük. A készülék egyes összetevõinek mûködésmódját az illetõ összetevõ üzemeltetési útmutatója ismerteti (lásd Dokumentumjegyzék). Olvasztási eljárás és ragasztószállítás A ragasztó a tartályba töltõdik. Ott történik a ragasztónak a melegragasztó gyártója által elõírt feldolgozási hõmérsékletre, ill. a kezelõ által beállított hõmérsékletre történõ hevítése. A megolvadt ragasztó a fogaskerékszivattyúhoz folyik. A motor által hajtott fogaskerékszivattyú szállítja a ragasztót a tömlõcsatlakozó fejhez. Onnan a ragasztó egy fûtött tömlõn keresztül a melegragasztó-felhordó fejbe, illetve a melegragasztó-szerelõpisztolyba kerül. Motor A motor a fogaskerékszivattyõ hajtására szolgál (lásd még Motor üzemeltetési útmutató). ÚTMUTATÁS: A motor csak akkor üzemkész, ha a túl alacsony hõmérséklet reteszelését elõzetesen felfüggesztették, illetve akkor, amikor a készülék a beállított hõmérséklet elõírt értékét már közel elérte. ÚTMUTATÁS: A motort külsõ helyrõl is be-/ki lehet kapcsolni (lásd a Telepítés és a Kapcsolási terv fejezeteket). Fogaskerék szivattyú A motor által hajtott fogaskerékszivattyú a tömlõcsatlakozóhoz, ill. a készülék kimenetéhez szállítja a ragasztót (lásd még Fogaskerékszivattyõ üzemeltetési útmutató). ÚTMUTATÁS: A Nordson fogaskerekes szivattyúkat ragasztó nélkül ne üzemeltesse. A motor bekapcsolása elõtt a tertályt fel kell tölteni. Mechanikus biztonsági szelep Lásd a Biztonsági szelep üzemeltetési útmutatót is. A mechanikus biztonsági szelep korlátozza a fogaskerékszivattyú által a ragasztóban létrehozott nyomást és állandó értéken tartja. Ezt a szelepet gyárilag állítják be, majd fémzárral lezárják. A gyárilag beállított ragasztónyomás túllépésekor nyit a biztonsági szelep, és a ragasztó a biztonsági szeleplapon belül kering.

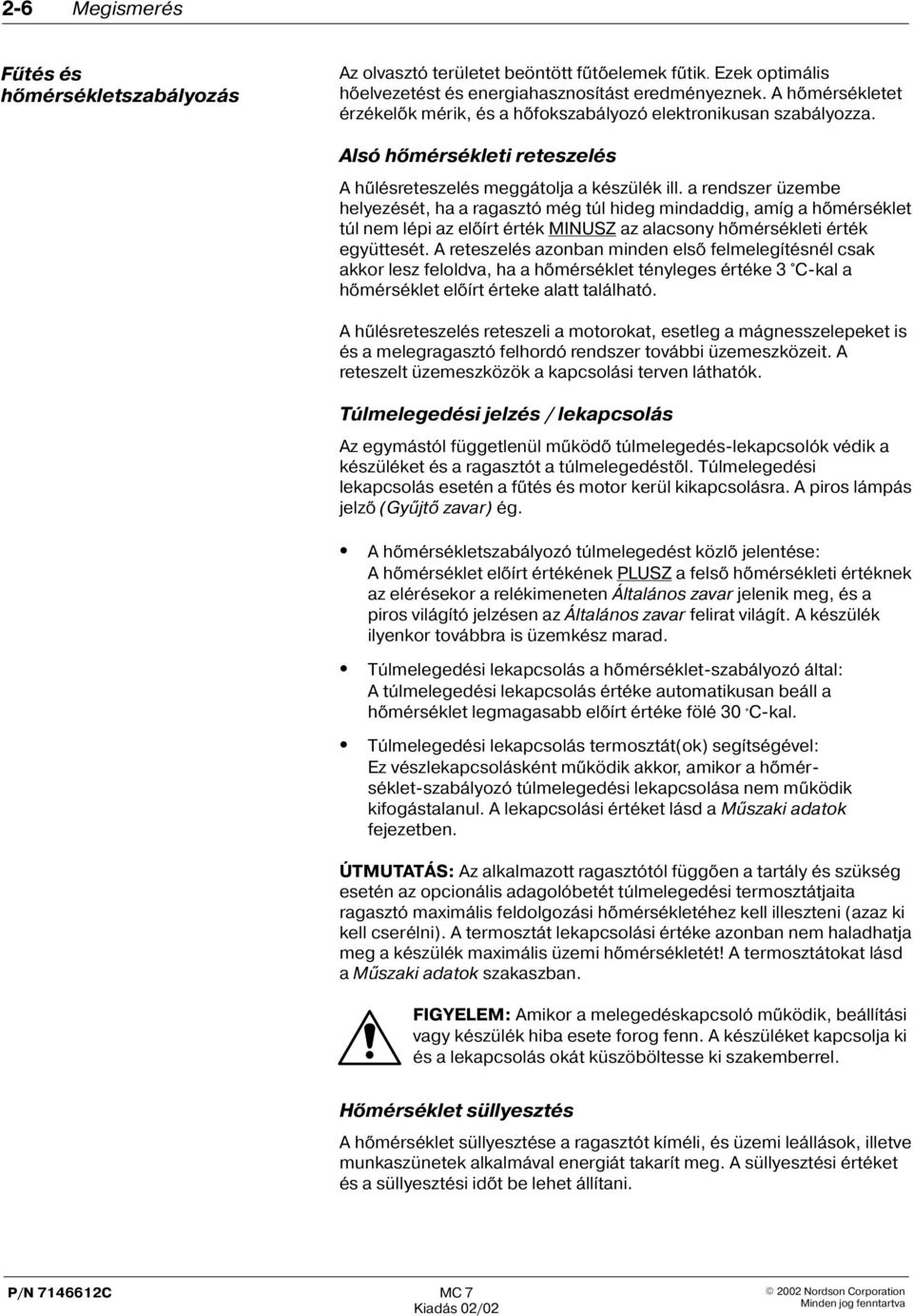

16 2-6 Megismerés Fûtés és hõmérsékletszabályozás Az olvasztó területet beöntött fûtõelemek fûtik. Ezek optimális hõelvezetést és energiahasznosítást eredményeznek. A hõmérsékletet érzékelõk mérik, és a hõfokszabályozó elektronikusan szabályozza. Alsó hõmérsékleti reteszelés A hûlésreteszelés meggátolja a készülék ill. a rendszer üzembe helyezését, ha a ragasztó még túl hideg mindaddig, amíg a hõmérséklet túl nem lépi az elõírt érték MINUSZ az alacsony hõmérsékleti érték együttesét. A reteszelés azonban minden elsõ felmelegítésnél csak akkor lesz feloldva, ha a hõmérséklet tényleges értéke 3 C kal a hõmérséklet elõírt érteke alatt található. A hûlésreteszelés reteszeli a motorokat, esetleg a mágnesszelepeket is és a melegragasztó felhordó rendszer további üzemeszközeit. A reteszelt üzemeszközök a kapcsolási terven láthatók. Túlmelegedési jelzés / lekapcsolás Az egymástól függetlenül mûködõ túlmelegedés lekapcsolók védik a készüléket és a ragasztót a túlmelegedéstõl. Túlmelegedési lekapcsolás esetén a fûtés és motor kerül kikapcsolásra. A piros lámpás jelzõ (Gyûjtõ zavar) ég. A hõmérsékletszabályozó túlmelegedést közlõ jelentése: A hõmérséklet elõírt értékének PLUSZ a felsõ hõmérsékleti értéknek az elérésekor a relékimeneten Általános zavar jelenik meg, és a piros világító jelzésen az Általános zavar felirat világít. A készülék ilyenkor továbbra is üzemkész marad. Túlmelegedési lekapcsolás a hõmérséklet szabályozó által: A túlmelegedési lekapcsolás értéke automatikusan beáll a hõmérséklet legmagasabb elõírt értéke fölé 30 C kal. Túlmelegedési lekapcsolás termosztát(ok) segítségével: Ez vészlekapcsolásként mûködik akkor, amikor a hõmérséklet-szabályozó túlmelegedési lekapcsolása nem mûködik kifogástalanul. A lekapcsolási értéket lásd a Mûszaki adatok fejezetben. ÚTMUTATÁS: Az alkalmazott ragasztótól függõen a tartály és szükség esetén az opcionális adagolóbetét túlmelegedési termosztátjaita ragasztó maximális feldolgozási hõmérsékletéhez kell illeszteni (azaz ki kell cserélni). A termosztát lekapcsolási értéke azonban nem haladhatja meg a készülék maximális üzemi hõmérsékletét! A termosztátokat lásd a Mûszaki adatok szakaszban. FIGYELEM: Amikor a melegedéskapcsoló mûködik, beállítási vagy készülék hiba esete forog fenn. A készüléket kapcsolja ki és a lekapcsolás okát küszöböltesse ki szakemberrel. Hõmérséklet süllyesztés A hõmérséklet süllyesztése a ragasztót kíméli, és üzemi leállások, illetve munkaszünetek alkalmával energiát takarít meg. A süllyesztési értéket és a süllyesztési idõt be lehet állítani.

17 Megismerés 2-7 Védõgázas kivitel Lásd még a Védõgázas felszerelés és a Hõfokszabályozó üzemeltetési útmutatókat is. VIGYÁZAT: Csak megfelelõ védõgázt alkalmazzon. Erre vonatkozó felvilágosítás a biztonsági adatlapon található, vagy a tartályban levõ anyagot készítõ gyár adhat. A védõgáz (semleges gáz) meggátolja, hogy a tartályban lévõ anyag reakcióra lépjen a levegõ nedvességével. Kinyomja a tartályból a levegõt és így megvédi az anyagot a nem kívánatos reakciótól, aminek esetleg az anyag idõ elõtti kikeményedese lenne a következménye. Védõgáz pl. a nitrogén (N) és széndioxid (CO 2 ). A széndioxidnak elõnye, hogy nehezebb a levegõnél és így szabályszerûen úszik a tartályban található anyagon. ÚTMUTATÁS: Opcióként kapható egy levegõszárító, amely az eléje kapcsolt nagyteljesítményû sûrített levegõ szûrõvel úgy készíti elõ a sûrített levegõt, hogy az védõgázként használható lesz. A védõgázellátás módjai: Automatikusan megy végbe üzemelés közben, a hõfokszabályozó beállításainak megfelelõen (védõgáz hozzávezetés idõköze és védõgáz hozzávezetés ideje). Automatikusan a tartáj tetejének lezárása után. A védõgáz hozzávezetés idejét egy idõrelén lehet beállítani. Kézzel, a Purge gomb megnyomásával, mint iegészítõ Átöblítés védõgázzal, pl. ha a tartály fel lett töltve. Ha egy gázpalack kiürült, akkor ezt a Védõgázpalack üres világító jelzés mutatja. VIGYÁZAT: A fõkapcsoló 0/OFF állásában a védõgáz felszerelés kikapcsol és a tartály légtelenít. Ezáltal a ragasztóanyag kikeményedne a tartályban (lásd még Napi kikapcsolás).

18 2-8 Megismerés 8. Kapcsolószekrény FIGYELEM: Veszélyes elektromos feszültség. Figyelmen kívül hagyásától súlyos, halálos baleset keletkezhet és/vagy a készülék megsérülhet MXPA121L090A0499 Ábra Nyomógomb Fûtés ki 2 Nyomógomb Fûtés be 3 Világító jelzés védõgáz-bevezetés 4 Nyomógomb Purge (átöblítés védõgázzal) 5 Világító jelzés Kiürült a védõgáz palack 6 Hõfokszabályozó* 7 Fordulatszám beállító 8 Nyomógomb Motor indítás 9 Nyomógomb Motor leállítás 10 Nyomógomb Hõmérséklet süllyesztés gomb 11 Fõkapcsoló Útmutatás A * al jelölt elemekhez külön üzemeltetési útmutatók tartoznak.

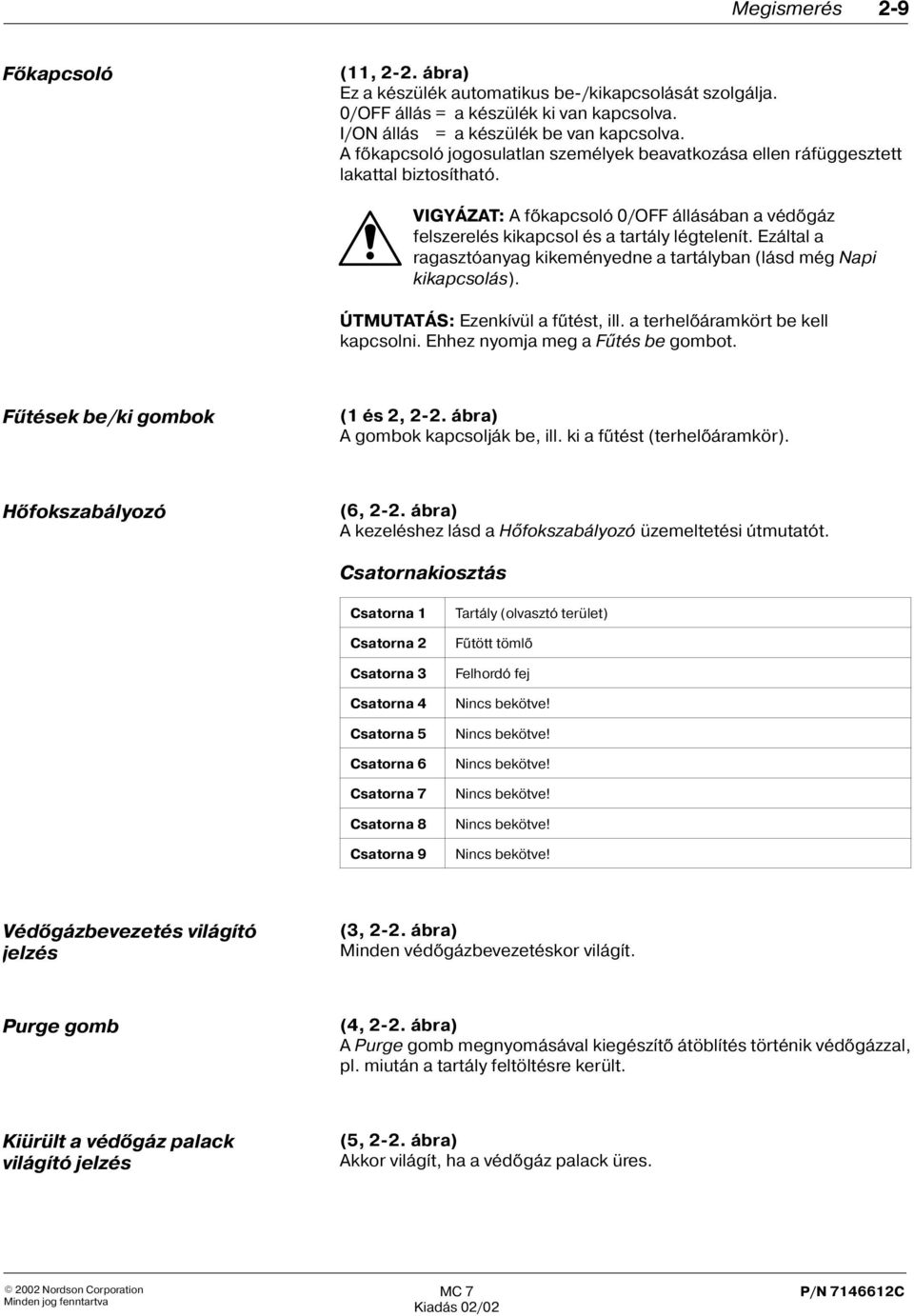

19 Megismerés 2-9 Fõkapcsoló (11, 2-2. ábra) Ez a készülék automatikus be-/kikapcsolását szolgálja. 0/OFF állás = a készülék ki van kapcsolva. I/ON állás = a készülék be van kapcsolva. A fõkapcsoló jogosulatlan személyek beavatkozása ellen ráfüggesztett lakattal biztosítható. VIGYÁZAT: A fõkapcsoló 0/OFF állásában a védõgáz felszerelés kikapcsol és a tartály légtelenít. Ezáltal a ragasztóanyag kikeményedne a tartályban (lásd még Napi kikapcsolás). ÚTMUTATÁS: Ezenkívül a fûtést, ill. a terhelõáramkört be kell kapcsolni. Ehhez nyomja meg a Fûtés be gombot. Fûtések be/ki gombok (1 és 2, 2-2. ábra) A gombok kapcsolják be, ill. ki a fûtést (terhelõáramkör). Hõfokszabályozó (6, 2-2. ábra) A kezeléshez lásd a Hõfokszabályozó üzemeltetési útmutatót. Csatornakiosztás Csatorna 1 Csatorna 2 Csatorna 3 Csatorna 4 Csatorna 5 Csatorna 6 Csatorna 7 Csatorna 8 Csatorna 9 Tartály (olvasztó terület) Fûtött tömlõ Felhordó fej Nincs bekötve! Nincs bekötve! Nincs bekötve! Nincs bekötve! Nincs bekötve! Nincs bekötve! Védõgázbevezetés világító jelzés (3, 2-2. ábra) Minden védõgázbevezetéskor világít. Purge gomb (4, 2-2. ábra) A Purge gomb megnyomásával kiegészítõ átöblítés történik védõgázzal, pl. miután a tartály feltöltésre került. Kiürült a védõgáz palack világító jelzés (5, 2-2. ábra) Akkor világít, ha a védõgáz palack üres.

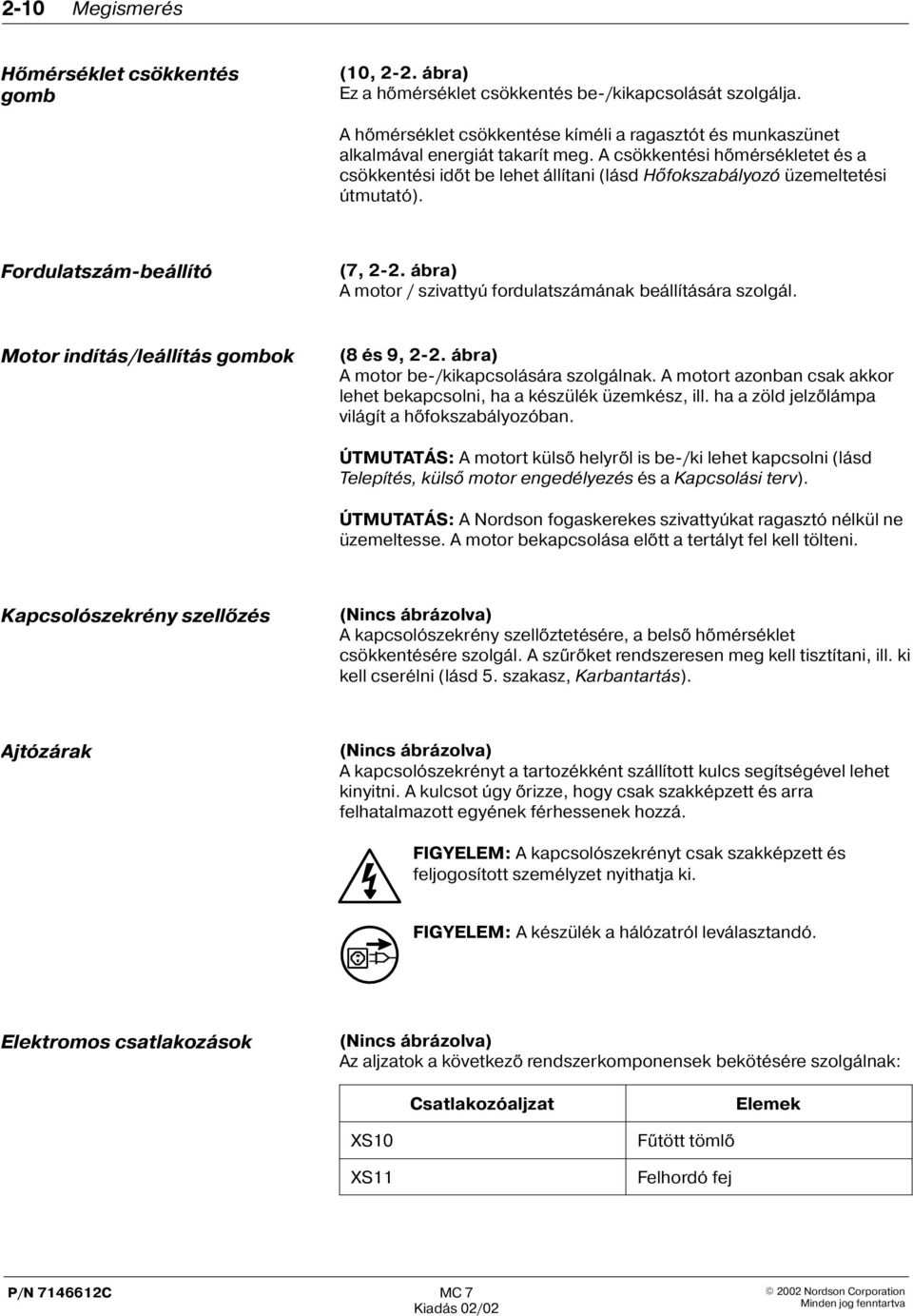

20 2-10 Megismerés Hõmérséklet csökkentés gomb (10, 2-2. ábra) Ez a hõmérséklet csökkentés be-/kikapcsolását szolgálja. A hõmérséklet csökkentése kíméli a ragasztót és munkaszünet alkalmával energiát takarít meg. A csökkentési hõmérsékletet és a csökkentési idõt be lehet állítani (lásd Hõfokszabályozó üzemeltetési útmutató). Fordulatszám beállító (7, 2-2. ábra) A motor / szivattyú fordulatszámának beállítására szolgál. Motor indítás/leállítás gombok (8 és 9, 2-2. ábra) A motor be-/kikapcsolására szolgálnak. A motort azonban csak akkor lehet bekapcsolni, ha a készülék üzemkész, ill. ha a zöld jelzõlámpa világít a hõfokszabályozóban. ÚTMUTATÁS: A motort külsõ helyrõl is be-/ki lehet kapcsolni (lásd Telepítés, külsõ motor engedélyezés és a Kapcsolási terv). ÚTMUTATÁS: A Nordson fogaskerekes szivattyúkat ragasztó nélkül ne üzemeltesse. A motor bekapcsolása elõtt a tertályt fel kell tölteni. Kapcsolószekrény szellõzés (Nincs ábrázolva) A kapcsolószekrény szellõztetésére, a belsõ hõmérséklet csökkentésére szolgál. A szûrõket rendszeresen meg kell tisztítani, ill. ki kell cserélni (lásd 5. szakasz, Karbantartás). Ajtózárak (Nincs ábrázolva) A kapcsolószekrényt a tartozékként szállított kulcs segítségével lehet kinyitni. A kulcsot úgy õrizze, hogy csak szakképzett és arra felhatalmazott egyének férhessenek hozzá. FIGYELEM: A kapcsolószekrényt csak szakképzett és feljogosított személyzet nyithatja ki. FIGYELEM: A készülék a hálózatról leválasztandó. Elektromos csatlakozások (Nincs ábrázolva) Az aljzatok a következõ rendszerkomponensek bekötésére szolgálnak: Csatlakozóaljzat Elemek XS10 XS11 Fûtött tömlõ Felhordó fej

21 Megismerés Védõkazetták levétele Beépítéshez, karbantartáshoz és javításhoz le lehet venni az oldalsó védõkazettákat és a hátsókat le lehet hajtani. Elõtte az átadott kulccsal szüntesse meg a reteszelést. FIGYELEM: Forró és forgó részek következtében sérülésveszély. A készüléket védõkazetták nélkül ne üzemeltesse. MXSY927S050A0799 Ábra Típustábla Code Nordson Engineering GmbH D Lüneburg Germany R P/N Ser. U I A f V 50/60 Hz P W Pmax W XXSY015L034A0395 Ábra 2-4 Adatok Magyarázat Egység Kód Készülék megnevezés és konfigurációs kód P/N Termékszám Ser. Sorozatszám U Üzemi feszültség Volt I Készülékbiztosító Amper f Hálózati feszültség frekvenciája Hertz P A készülék teljesítményfelvétele Watt P max A készülék és a csatlakoztatott tartozékok teljesítményfelvétele Watt

22 2-12 Megismerés

23 Fejezet 3 Telepítés

24 3-0 Telepítés

25 Telepítés 3-1 Fejezet 3 Telepítés FIGYELEM: Valamennyi következõ mûveletet csak szakképzett személy hajthatja végre. Kövesse az itt és a teljes dokumentációban található valamennyi biztonsági útmutatást. 1. Szállítás A súlyt lásd a Mûszaki adatok fejezetben. Csak megfelelõ szállítóeszközt használjon. A készüléket nedvességtõl, portól, lökésektõl és rázkódástól védeni kell. Emelés (kicsomagolt készülék) A súlyt lásd a Mûszaki adatok fejezetben. Csak a készülékkeretnél fogva emelje meg alkalmas emelõeszközzel vagy villás emelõtargoncával. 2. Kicsomagolás Óvatosan kell kicsomagolni. Utána meg kell vizsgálni, vannak e szállítási károk. A csomagolóanyagot használja fel újból vagy az érvényes rendelkezéseknek megfelelõen ártalmatlanítsa. 3. Leszerelés A készüléket ürülésig mûködtesse és tisztítószerrel végezzen alapos átöblítést (lásd Karbantartás). Ezután minden csatlakozást válasszon le és hagyja lehûlni a készüléket. 4. Tárolás A készüléket ne tárolja a szabadban! A készüléket nedvességtõl, portól és erõs hõingadozástól védeni kell (kondenzvíz képzõdhet). 5. Ártalmatlanítás Ha a Nordson termék már kiszolgált és/vagy már tovább nem használják, azt az érvényes hulladékkezelési elõírások szerint kell ártalmatlanítani.

26 3-2 Telepítés 6. Felállítás Csak olyan környezetben állítsa fel, amely megfelel a megadott védettségnek (lásd a Mûszaki adatok címû szakaszt). Robbanásveszélyes helyen felállítani a készüléket nem szabad! A készüléket vibrációtól védeni kell. A szállítási biztosításokat távolítsa el (ha vannak). Kellõ nagyságû szabad térrõl gondoskodjon, hogy a készülék jól hozzáférhetõ legyen (3-1. ábra). MXSY921S060A0799 Ábra Áttekintés ÚTMUTATÁS: Az áttekintés nem pótolja a következõ leírásokat. Szükség esetén gondoskodjon a ragasztógõzök elszívásáról (csak nyitott tartályfedél esetén lehet kilépés) Elektromos csatlakozások Védõgáz csatlakoztatása Fûtött tömlõ beépítése Ábra Ragasztó gõzök elszívása Biztosítsa, hogy a ragasztó gõzök mennyisége ne lépje túl az elõírt határértékeket. A ragasztó gõzeit el kell szívni. A felállítás helyén kellõ szellõzésrõl kell gondoskodni.

27 Telepítés Elektromos csatlakozások FIGYELEM: Veszélyes elektromos feszültség. Figyelmen kívül hagyásától súlyos, halálos baleset keletkezhet és/vagy a készülék megsérülhet. Kábelek fektetése Biztosítandó, hogy a kábelhez a készülék forgó és/vagy forró alkatrészei hozzá ne érhessenek. A kábel nem kell berögzíteni, és rendszeresen kell ellenõrizni. A sérült kábelt azonnal ki kell cserélni! Kábelek fektetéséhez a készülék kábelvezetékekkel van felszerelve (1, 3-3. ábra). Ábra MXSY923S058A0799 Hálózati feszültség FIGYELEM: Csak a típustáblán megadott hálózati feszültséggel üzemeltesse. ÚTMUTATÁS: A feszültség névleges értékektõl megengedett eltérése +5% / 10%. A hálózati csatlakozó kábel keresztmetszetének meg kell felelnie a névleges áramerõsségnek. Névleges áramerõsség: lásd a típustáblát. Hálózati csatlakozás A hálózati csatlakozókapcsok a kapcsolószekrényben találhatók. A csatlakozó kiosztást lásd a Kapcsolási terven. Külsõ motor engedélyezés A motort külsõ helyrõl is be-/ki lehet kapcsolni. A Külsõ motor engedélyezés érzékelõk gyárilag át lettek hidalva. A külsõ motor engedélyezés használatához a hidat el kell távolítani és az ügyfél egyik külsõ kapcsolószerkezetével kell pótolni (lásd Kapcsolási terv). XL2 kapocsléc (az 1. és a 2. érintkezõ gyárilag át van hidalva) 1. és 2. érintkezõ külsõ helyre kapcsolva 1. és 3. érintkezõ külsõ helyre kapcsolva A motort külsõ helyrõl ki lehet kapcsolni. A motor ismételt bekapcsolásához elõször azonban külsõ helyrõl kell bekapcsolni mejd ezután meg kell nyomni a Motor indítás gombot. A Motor indítás és Motor leállítás gomboknak nincs már funkciójuk 10.Védõgáz csatlakoztatása Lásd a Védõgázas felszerelés üzemeltetési útmutatót.

28 3-4 Telepítés 11.Fûtött tömlõ beépítése FIGYELEM: Forró! Megégési veszély. Viseljen hõszigetelõ kesztyût. Felcsavarás Ha hideg ragasztó van az tömlõcsatlakozó fejben (1) és/vagy a tömlõcsatlakozóban (2), ezeket fel kell melegíteni, amíg a ragasztó meg nem lágyul (kb. 80 C). 1. A tömlõt (3) elõször csak elektromosan csatlakoztassa. Több tömlõ esetében vigyázat: Mindegyik tömlõcsatlakozó fejhez csatlakozóaljzat van hozzárendelve. Ezeket nem szabad felcserélni! ÚTMUTATÁS: Visszavezetõ tömlõs kivitelnél azt nem szabad az elõremenõ tömlõvel felcserélni. 2. A készüléket és tömlõt kb. 80 C is melegítse fel. Ábra 3-4 Elvi ábrázolás MXHH001S050A A fûtött tömlõt csavarozza rá. ÚTMUTATÁS: A nem használt tömlõcsatlakozó fejekre csavarjon ráillõ Nordson zárósapkákat. Lecsavarás FIGYELEM: Rendszer és ragasztó nyomás alatt áll. A fûtött tömlõk lecsavarásakor a rendszert nyomásmentesítse. Ha nem figyel kellõen, megégetheti magát. Nyomásmentesítés 1. A motorfordulatszámát 0 min -1 re állítsa; a motor(oka)t kapcsolja ki. 2. A tartályt és a fúvóká(ka)t állítsa a felhordó fej/szerelõpisztoly alá. 3. A mágnesszelep(ek)et elektromosan vezérelje, vagy kézzel mûködtesse, a szerelõpisztolynál használja a reteszt. Ezt a mûveletet addig folytassa, míg meg nem szûnik a ragasztó kilépése. 4. A ragasztót használja fel újra, vagy az érvényes szabályok szerint szakszerûen ártalmatlanítsa. Használjon egy második villáskulcsot is A fûtött tömlõ fel- és lecsavarozásánál használjon egy második villáskulcsot. A következõképpen akadályozható meg, hogy a tömlõcsatlakozó fej is elforduljon. Ábra 3-5 Elvi ábrázolás MXHH002S033A0295

29 Fejezet 4 Kezelés

30 4-0 Kezelés

31 Kezelés 4-1 Fejezet 4 Kezelés FIGYELEM: Valamennyi következõ mûveletet csak szakképzett személy hajthatja végre. Kövesse az itt és a teljes dokumentációban található valamennyi biztonsági útmutatást. 1. Tartály betöltés FIGYELEM: Forró! Megégési veszély. Védõszemüveget és hõvédõ kesztyût viseljen. A tartály tetejének kinyitása után megégési veszély áll fenn a tartály fedelén. A tartály megtöltésekor forró ragasztó spriccelhet ki. Óvatosan töltsön utána ragasztót. A tartály megtöltése elõtt állapítsa meg, hogy a tartály és ragasztó tiszta e és nincsennek e bennük szennyezések. Az idegen anyagok a készülék és a tartozékok megrongálódásához vezethetnek. Arról is meg kell gyõzõdni, hogy a védõgáz beeresztõ furatát és a tartály légtelenítõ furatát a ragasztó nem tömítette e le. ÚTMUTATÁS: A tartályt soha ne ürítse ki teljesen. Ha a tartályban túl kevés ragasztó van, a ragasztó túlmelegedhet. Ezáltal a ragasztó lerakódhat és elkérgesedhet, ami üzemzavarokat okoz. Ábra 4-1 Elvi ábrázolás MCTK017S050A0397 Maximális töltõ magasság Biztosítsa, hogy az olvadt ragasztó ne tudja elérni a védõgáz beeresztõ furatát és a tartály légtelenítõ furatát.

32 4-2 Kezelés A tartály nyitása és zárása FIGYELEM: Forró. A tartály tetejének kinyitása után megégési veszély áll fenn a tartály fedelén. Viseljen hõszigetelõ kesztyût. FIGYELEM: A készüléket nyitott tartállyal ne mûködtesse. A nyitott tartályból forró rtagasztógõzök léphetnek ki, amelyek adott esetben káros anyagokat is tartalmaznak. 1 FIGYELEM: A tartály fedelét csak akkor szabad kinyitni, ha a gyors légtelenítési folyamat hallhatóan befejezõdött. VIGYÁZAT: A készüléket nyitott tartály tetõvel ne mûködtesse. Ha nyitva van a tartály teteje, akkor tartályt a védõgáz nyomása tehermentesíti és nem történik védõgáz hozzávezetés. Ilymódon a ragasztóanyag kikeményedhet a tartályban. A tartály nyitása 1. Nyissa ki a tartály tetejét (1) (lásd Tartály fedelének kapcsolója). 2. Nyissa ki a tartályfedél zárját (3). 3. Annyira nyissa ki a tartály fedelet a tartály fedél fogantyúval (2), míg a tartély fedél retesz (5) be nem záródik A tartály zárása 1. Rögzítse a tartály fedelét a tartélyfedél markolatán (2). Húzza vissza a tartályfedél reteszt (5) és zárja le a tartály fedelét. 2. Zárja le a tartályfedél zárját (3). 3. Zárja le a tartály tetejét (1) (lásd Tartály fedelének kapcsolója). Tartály tetejének kapcsolója A tartály tetejének kapcsolója (4) a tartály tetejének (1) nyitásakor és zárásakor a következõ folyamatokat váltja ki: 5 A tartály teteje kinyílik A tartályt a védõgáz nyomása tehermentesíti (gyors légtelenítés). A tartály teteje lezáródik A tartály az idõrelén beállított idõre el van látva védõgázzal. A védõgáz-ellátás rendszeres idõközönként történik, ahogy az a hõfokszabályozón be van állítva. Idõrelé Funkció Beállítási tartomány Gyári beállítás Ábra MCSY924S220A0799 K6 Védõgáz hozzávezetés 0,5 10 perc 30 másodperc

33 Kezelés Kezelõszervek Az összes kezelõszerv leírása a 2. fejezetben, Megismerés, található. 3. Hõmérsékletek beállítása Lásd a Hõfokszabályozó üzemeltetési útmutatót. ÚTMUTATÁS: A feldolgozási hõmérsékletet a hõfokszabályozó leírásában néha a hõmérséklet elõírt értékének is nevezik. ÚTMUTATÁS: A hõmérséklet beállításánál az melegragasztó gyártója által elõírt feldolgozási hõmérséklet a mérvadó. Az ismertetett termék és a rendszer fûtött elemeinek legnagyobb üzemi hõmérsékletét nem szabad túllépni. A Nordson nem vállal felelõsséget és szavatosságot az olyan károkra, amelyeket a hõmérséklet hibás beállítása okozott. ÚTMUTATÁS: Az alkalmazott ragasztótól függõen a tartály és szükség esetén az opcionális adagolóbetét túlmelegedési termosztátjaita ragasztó maximális feldolgozási hõmérsékletéhez kell illeszteni (azaz ki kell cserélni). A termosztát lekapcsolási értéke azonban nem haladhatja meg a készülék maximális üzemi hõmérsékletét! A termosztátokat lásd a Mûszaki adatok szakaszban. Tapasztalati értékek A táblázatokban felsorolt értékek csupán általános tapasztalati értékeket jelentenek. Fûtõ terület / Hõmérséklet / Idõ Beállítási érték Tartály 10 C al az elõírt feldolgozási hõmérséklet alatt Alacsony hõmérsékleti érték 10 C al a beállított feldolgozási hõmérséklet alatt Túlmelegedési érték C kal a beállított feldolgozási hõmérséklet felett Süllyesztési hõmérséklet értéke Igény szerint Csökkentési idõ Igény szerint Felhordó fej (tartozék) Elõírt feldolgozási hõmérséklet(ek) Fûtött tömlõ (tartozék) Elõírt feldolgozási hõmérséklet 4. Védõgáz vezérlés beállítása Lásd a Hõfokszabályozó üzemeltetési útmutatót.

34 4-4 Kezelés 5. A ragasztó szállítandó mennyiségének beállítása A ragasztó szükséges szállítandó mennyisége (felhordott súly) az ügyfélspecifikus ragasztófelhordástól függ és kísérletekkel kell meghatározni. A szállítandó ragasztómennyiség a motor fordulatszámtól függ, amelynek fordulatszáma a fordulatszám beállítóval (7, 2-2. ábra) történik. Fordulatszámok ÚTMUTATÁS: A motor/szivattyú fordulatszáma tartósan ne lépje túl alul az 5 min -1 és felül a 80 min -1 értéket, nehogy túl nagy legyen a kopás.

35 Kezelés Elsõ üzembe helyezés Miután megtörtént a készülék elõírásszerû beépítése, sor kerülhet az elsõ üzembe helyezésére. ÚTMUTATÁS: Kiszállítás elõtt a készülék teljes mûködését megvizsgáltuk. A teszteléshez a tartályt különleges vizsgáló folyadékkal töltik fel. Az anyagból még lehetnek maradványok a készülékben. A maradványok eltávolításához célszerû néhány kiló ragasztót megolvasztani és átszállítani, mielõtt elkezdenék a termelést. ÚTMUTATÁS: A hõmérséklet beállításánál az melegragasztó gyártója által elõírt feldolgozási hõmérséklet a mérvadó. Az ismertetett termék és a rendszer fûtött elemeinek legnagyobb üzemi hõmérsékletét nem szabad túllépni. A Nordson nem vállal felelõsséget és szavatosságot az olyan károkra, amelyeket a hõmérséklet hibás beállítása okozott. ÚTMUTATÁS: A Nordson fogaskerekes szivattyúkat ragasztó nélkül ne üzemeltesse. A motor bekapcsolása elõtt a tertályt fel kell tölteni. ÚTMUTATÁS: A következõ lépések végrehajtása elõtt a kezelõnek meg kell ismernie a hõfokszabályozó kezelését. 1. Gyõzõdjön meg róla, hogy a tartály el van látva védõgázzal. 2. A fõkapcsolót állítsa az I/ON helyzetbe. 3. A hõfokszabályozó valamennyi beállítását hajtsa végre. 4. Nyomja meg a Fûtés be gombot. 5. Töltse fel a tartályt. 6. Zárja le a tartály fedelét és a tartály tetejét. 7. Állítsa be az idõrelét (láss a Tartály nyitása és zárása alatt) 8. Várja meg, míg a készülék üzemkész állapotba nem kerül (a zöld lámpa világít a hõfokszabályozóban). 9. Motort kapcsolja be. 10. A ragasztó szállítandó mennyisége, ill. a fordulatszám beállítása

36 4-6 Kezelés 7. Napi be-/kikapcsolás A napi be-/kikapcsolás fogalma azonos az elindítás és leállítás fogalmakkal. Napi bekapcsolás ÚTMUTATÁS: A Nordson fogaskerekes szivattyúkat ragasztó nélkül ne üzemeltesse. A motor bekapcsolása elõtt a tertályt fel kell tölteni. 1. Gyõzõdjön meg róla, hogy a tartály el van látva védõgázzal. 2. A fõkapcsolót állítsa az I/ON helyzetbe. 3. Nyomja meg a Fûtés be gombot. 4. Esetleg a ragasztót pótolja. 5. Várja meg, míg a rendszer üzemkész állapotba nem kerül. 6. Motort kapcsolja be. 7. A ragasztó szállítandó mennyisége, ill. a fordulatszám beállítása Napi kikapcsolás (védõgáz is ki) 1. Motort kapcsolja ki. 2. A fõkapcsolót állítsa a 0/OFF helyzetbe. 3. A fõkapcsolót szükség esetén jogosulatlan bekapcsolás ellen biztosítsa ráfüggesztett lakattal. VIGYÁZAT: A fõkapcsoló 0/OFF állásában a védõgáz felszerelés kikapcsol és a tartály légtelenít. Ilymódon a ragasztóanyag kikeményedhet a tartályban. Napi kikapcsolás (védõgáz nem kapcsol ki) 1. Motort kapcsolja ki. 2. Nyomja meg a Fûtés ki gombot. 8. Kikapcsolás vészhelyzetben FIGYELEM: Bármilyen vészhelyzetben a készüléket azonnal kapcsolja ki. 1. A fõkapcsolót állítsa a 0/OFF helyzetbe. 2. Leállás után és a készülék visszakapcsolása elõtt a zavart szakembernek meg kell szüntetnie.

37 Kezelés Beállítási jegyzõkönyv Az elsõ beírások elõtt másolja le, vagy ceruzával töltse ki. Adatok a termeléshez: Ragasztó: Tisztítószer: Vezetõ csatorna: Gyártó Feldolgozási hõmérséklet Viszkozitás Gyártó Lobbanáspont Tartály (gyárilag beállítva) Feldolgozási hõmérsékletek (elõírt hõmérsékletek): Tartály Fûtött tömlõ (tartozék) 1) 2) Felhordó fej (tartozék) 1) 2) Léghevítõ (tartozék) 1) 2) Motor fordulatszám Idõrelé: Védõgáz vezérlés: Bevezetési idõ Intervallum Légnyomások a felhordó fejen (tartozék): Vezérlõ levegõ 1) 2) Permet levegõ 1) 2) Jegyzetek: Név Dátum

38 4-8 Kezelés

39 Fejezet 5 Karbantartás

40 5-0 Karbantartás

41 Karbantartás 5-1 Fejezet 5 Karbantartás FIGYELEM: Valamennyi következõ mûveletet csak szakképzett személy hajthatja végre. Kövesse az itt és a teljes dokumentációban található valamennyi biztonsági útmutatást. ÚTMUTATÁS: Az üzembiztosság és hosszú élettartam megõrzésének fontos megelõzõ intézkedése a karbantartás. Azt semmi esetre sem szabad elhanyagolni. 1. Nyomásmentesítés FIGYELEM: Rendszer és ragasztó nyomás alatt áll. A fûtött tömlõk, felhordó fejek és szerelõpisztolyok lecsavarása elõtt a rendszert nyomásmentesíteni kell. Ha nem figyel kellõen, megégetheti magát. FIGYELEM: Forró! Megégési veszély. Viseljen hõszigetelõ kesztyût. 1. A motorfordulatszámát 0 min -1 re állítsa; a motor(oka)t kapcsolja ki. 2. A tartályt és a fúvóká(ka)t állítsa a felhordó fej/szerelõpisztoly alá. 3. A mágnesszelep(ek)et elektromosan vezérelje, vagy kézzel mûködtesse, a szerelõpisztolynál használja a reteszt. Ezt a mûveletet addig folytassa, míg meg nem szûnik a ragasztó kilépése. 4. A ragasztót használja fel újra, vagy az érvényes szabályok szerint szakszerûen ártalmatlanítsa.

42 5-2 Karbantartás 2. Napi karbantartás Adott esetben a Rendszeres karbantartás részben leírt karbantartási tevékenységeket is naponta el kell végezni. Készülékrész Tevékenység Intervallum Lásd Komplett készülék Külsõ tisztítás Naponként 5-3 oldal Tartály Szemrevételezés külsõ sérülésre Naponként 5-3 oldal Szemrevételezés a tartályban A tartály minden feltöltése elõtt található szennyezõdésekre Szemrevételezés, hogy a védõgáz hozzávezetés furatait, a levegõelszívást, stb. nem tömítette e el a ragasztó, szükség esetén meg kell tisztítani. 3. Rendszeres karbantartás Az intervallumok csak általános tapasztalati értékek. A készülék felállítás helyétõl, a gyártási feltételektõl és a járási idõktõl függõen esetleg eltérõ karbantartási idõközök válhatnak szükségessé. Készülékrész Tevékenység Intervallum Lásd Kapcsolószekrény Szûrõ ellenõrzése, szükség esetén A porosodástól függõen 5-3 oldal ventilátor tisztítás és csere naponként Csatlakozó kábel Sérülések szemrevételezése A készülék minden karbantartásakor Levegõvezetékek Sérülések szemrevételezése A készülék minden karbantartásakor Fogaskerék szivattyú Motor / hajtómû Tartály Biztonsági szelep (nyomásszabályozó szelep) Védõgázas kivitel Levegõszárító sûrített levegõ szûrõvel (opció) Lásd különálló üzemeltetési útmutatót Lásd különálló üzemeltetési útmutatót Lásd különálló üzemeltetési útmutatót Lásd különálló üzemeltetési útmutatót Lásd különálló üzemeltetési útmutatót Lásd különálló üzemeltetési útmutatót

43 Karbantartás Külsõ tisztítás A külsõ tisztítás meggátolja, hogy a termeléssel járó szennyezések miatt a készüléken üzemzavarok jelentkeznek. VIGYÁZAT: Tisztításnál figyelembe kell venni a készülék védelmi típusát (lásd Mûszaki adatok). VIGYÁZAT: A figyelmeztetõ táblák meg ne sérüljenek és azokat el ne távolítsák. A sérült, vagy hiányzó táblákat újakra ki kell cserélni. A meleragasztó maradványait csak a ragasztó gyártója által ajánlott tisztítószerrel távolítsa el. Szükség esetén elõbb hõlégfúvóval melegítsen elõ. Port, pelyheket stb. le kell szívatni vagy puha törlõkendõvel letörölni. 5. Szemrevételezés külsõ sérülésre FIGYELEM: Ha megrongálódott alkatrészek veszélyeztetik a készülék biztonságos üzemelését és/vagy a személybiztonságot, a készüléket kapcsolja ki és a megrongálódott alkatrészeket cseréltesse ki szakemberrel. Csak eredeti Nordson pótalkatrészt szabad felhasználni. 6. Levegõszûrõ tisztítása vagy cseréje A szûrõket az elõforduló por mennyiségétõl függõen meg kell tisztítani vagy ki kell cserélni. A szûrõ elpiszkolódását fekete elszinezõdésén lehet felismerni és kikopogtatással tisztítható meg. A ventilátorrácsokat a porképzõdéstõl függõen esetleg naponta meg kell tisztítani. ÂÂÂ ÂÂÂ ÂÂÂ ÂÂÂ ÂÂÂ Ábra 5-1 XXPA060S060A1097

44 5-4 Karbantartás 7. Ragasztófajta cserélés A régi ragasztót leürítõ járatással vagy leeresztéssel távolítsa el a készülékbõl. ÚTMUTATÁS: Mielõtt másik ragasztófajtára állna át, tisztázza, hogy az új ragasztó keverhetõ e a régi ragasztóval. Szabad keverni: A régi ragasztó maradékát az új ragasztó kiöblíti. Nem szabad keverni: A ragasztó gyártója által ajánlott tisztítószerrel öblítse át alaposan. ÚTMUTATÁS: A régi ragasztót az érvényes elõírások szerint kell ártalmatlanítani. Tisztítószerrel végezzen átöblítést VIGYÁZAT: Csak a feldolgozott ragasztó gyártója által ajánlott tisztítószert szabad használni. Vegye figyelembe a tisztítószer biztonsági adatlapját. A tisztítószer maradványait az új termelés megkezdése elõtt az új ragasztóval öblítse ki. ÚTMUTATÁS: A tisztítószert a helyileg érvényes elõírások szerint kell ártalmatlanítani.

45 Karbantartás Karbantartási jegyzõkönyv Az elsõ beírások elõtt másolja le, vagy ceruzával töltse ki. Készülékrész Dátum / név Dátum / név Dátum / név Fogaskerék szivattyú Motor / hajtómû Kapcsolószekrény ventilátor Tartály Biztonsági szelep (nyomásszabályozó szelep) Védõgázas kivitel Levegõszárító (opció)

46 5-6 Karbantartás

47 Fejezet 6 Hibakeresés

48 6-0 Hibakeresés

49 Hibakeresés 6-1 Fejezet 6 Hibakeresés FIGYELEM: Valamennyi következõ mûveletet csak szakképzett személy hajthatja végre. Kövesse az itt és a teljes dokumentációban található valamennyi biztonsági útmutatást. FIGYELEM: A hibakeresést adott esetben feszültség alatt álló készüléken kell elvégezni. A feszültség alatt álló alkatrészeken végzett munka alkalmával minden biztonsági elõírást be kell tartani (aktív alkatrészek). Ennek figyelmen kívül hagyásától fennáll az áramütés veszélye. 1. Hõfokszabályozó A hõfokszabályozó a következõ segítségeket nyújtja, amelyek a Hõfokszabályozó üzemelteési utasításában vannak leírva: Világító jelzés Diagnózis program Automatikus zavarkijelzések LED lámpák az áramköri lapokon és a modulokon. 2. Néhány tipp Mielõtt megkezdi a rendszeres hibakeresést, ellenõrizze a következõket: Minden paraméter beállítása helyes? Kifogástalan a dugós csatlakozók érintkezése? Nem kapcsoltak le a biztosítékok? A külsõ induktív terhelések (pl. mágnesszelepek) el vannak látva helyreállító diódával? A szabadonfutó diódákat közvetlenül az induktív terhelésen kell elhelyezni, pl. fényzáró timítéásekkel.

50 6-2 Hibakeresés 3. Világító jelzés A világító jelzések a következõ üzemállapotokat jelzik: Piros (15) = Általános zavar (gyûjtõzavar). A piros világító jelzés azt mutatja, hogy a hõfokszabályozó egy hibát ismert fel. Lásd: Hibakeresési táblázat A piros világító jelzés ég. Fehér (14) = bekapcsolva. A bekapcsolás után és a felfûtési fázisban elõször csak a fehér világító jelzés jelenik meg (normál üzemi állapot). Hiba csak akkor áll fenn, ha a hõmérséklet nem emelkedik (a hõmérséklet kijelzést figyelemmel kell kísérni), és ha a felfûtési fázis befejezése után (1 óra vagy ennél több idõ elteltével) a zöld világító jelzés nem világít. Lásd Hibakeresési táblázat Csak a fehér világító jelzés ég. Zöld (13) = Üzemkész. A zöld világító jelzés csak akkor gyullad ki, ha az összes csatorna elérte az elõírt hõmérsékletét C F XXCO082L065C0799 Ábra 6-1 (A pozíciószámokat lásd még a Hõfokszabályozó üzemeltetési útmutatóban).
