1 /07 HU Szakemberek számára Kezelési útmutatóban A KR 0205 szabályozókészülék funkcióinak beállítása 1 Tmax. 2 Tmax TÁROLÓ 54 C A kezelés előtt kérjük gondosan átolvasni

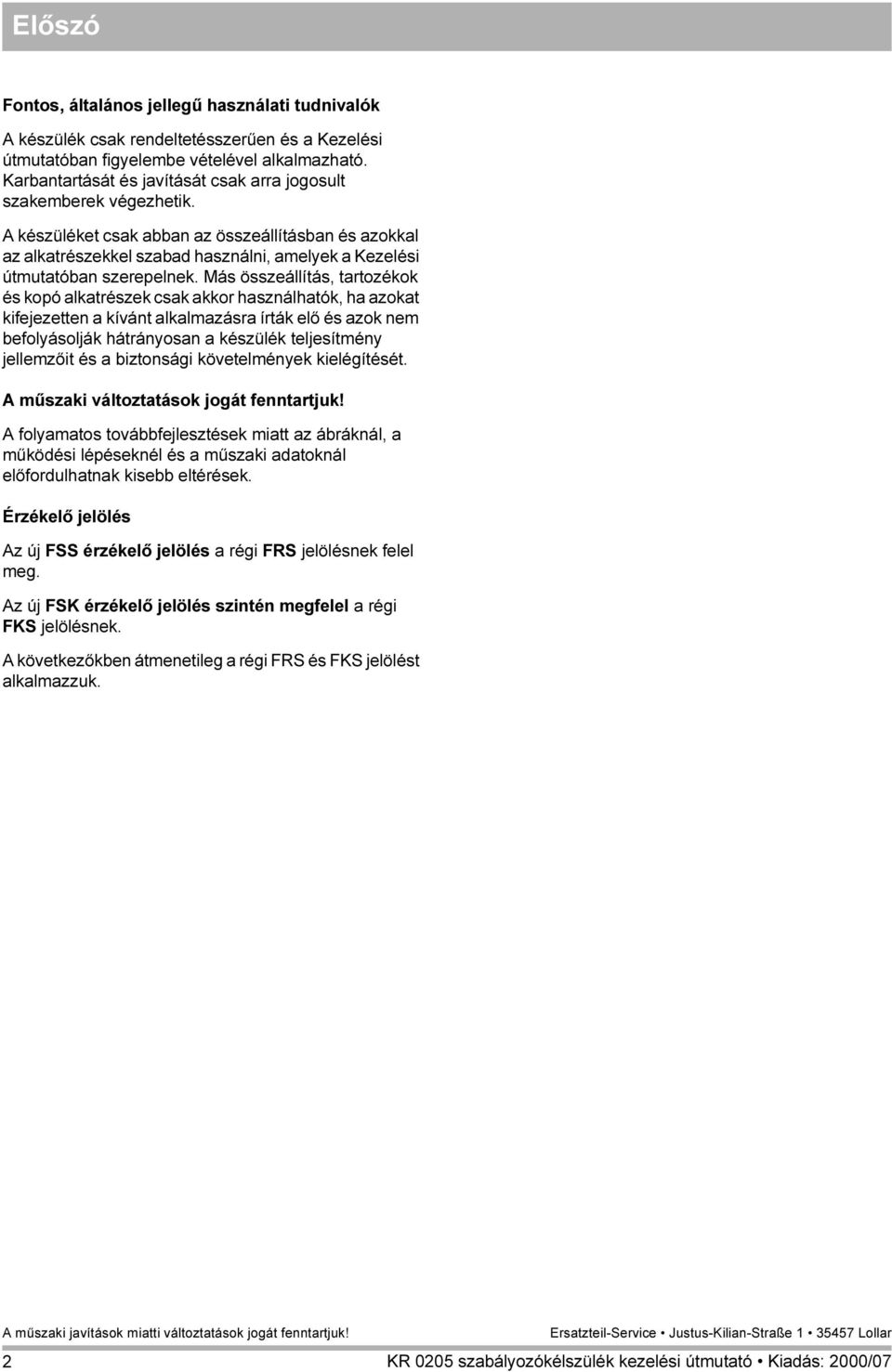

2 Előszó Fontos, általános jellegű használati tudnivalók A készülék csak rendeltetésszerűen és a Kezelési útmutatóban figyelembe vételével alkalmazható. Karbantartását és javítását csak arra jogosult szakemberek végezhetik. A készüléket csak abban az összeállításban és azokkal az alkatrészekkel szabad használni, amelyek a Kezelési útmutatóban szerepelnek. Más összeállítás, tartozékok és kopó alkatrészek csak akkor használhatók, ha azokat kifejezetten a kívánt alkalmazásra írták elő és azok nem befolyásolják hátrányosan a készülék teljesítmény jellemzőit és a biztonsági követelmények kielégítését. A műszaki változtatások jogát fenntartjuk! A folyamatos továbbfejlesztések miatt az ábráknál, a működési lépéseknél és a műszaki adatoknál előfordulhatnak kisebb eltérések. Érzékelő jelölés Az új FSS érzékelő jelölés a régi FRS jelölésnek felel meg. Az új FSK érzékelő jelölés szintén megfelel a régi FKS jelölésnek. A következőkben átmenetileg a régi FRS és FKS jelölést alkalmazzuk. 2

3 Általános tudnivalók A KR 0205 szabályozókészülék a KS R típusú komplett egységben vezérlési célra kerül alkalmazásra. A KR 0205 szabályozókészülék kezelése és beállítása ebben a leírásban kerül bemutatásra. A komplett egység két keringtető szivattyút vezérel, amelyek két különböző fogysztót látnak el. Két kollektor felület vezérlése nem lehetséges. TUDNIVALÓ! Az érzékelők NTC-ről KTY-ra történő átállítása a 7. oldalon kerül bemutatásra. Kezelési funkciók A két fogyasztó egyike előnykapcsolásban lehet. E fogyasztó fűtése előnyt élvez, ha a kollektorok teljesítménye ezt megengedi. Ha a kollektorok teljesítménye nem kielégítő az előnykapcsolásban lévő tároló felfűtéséhez vagy ha a hőmérséklet elérte a beállított T max értéket, a szabályozás átkapcsol a második tárolóra. Typ: KR 0205 Temperatur-Sensoren AT Relais percenként rövid időre megszakad a második tároló fűtése, ilyenkor a szabályozás ellenőrzi, hogy a kollektor hőmérséklete lehetővé teszi-e az előnykapcsolásban lévő tároló fűtését. 1 2 S N N L Anschluss lt. Klemmplan des jeweiligen Systems FKS FRS1 FRS2 FSX RS485 Netz 230 V AC Hz PE A szivattyúk fordulatszám szabályozása az üzemállapot függvényében történik annak érdekében, hogy a beállított hőmérséklet különbség lehetőleg állandó maradjon. TUDNIVALÓ! A szivattyúk 120 C feletti kollektor hőmérséklet esetén kikapcsolnak (gyári beállítás: 120 C). 1. ábra KR 0205 szabályozókészülék hátoldal a csatlakozási rajzzal A 2. ábra mutatja mutatja az előlap elemeit: 1 = T1 max maximális hőmérséklet LED, 1. tároló. 2 = T2 max maximális hőmérséklet LED, 2. tároló. 3 = 1. keringtető szivattyú LED az 1. tároló fűtéséhez. 4 = 2. keringtető szivattyú LED a 2. tároló fűtéséhez. 5 = 3. keringtető szivattyú LED a túlfűtési hő elvezetésére. 6 = Egyszerű kezelés a plussz-, a mínusz- és az enter-gombokkal. 7 = Szöveges kijelző 1 Tmax. 2 Tmax ábra KR0205 szabályozókészülék 3

4 KR 0205 kezelőmenü A KR 0205 szabályozókészülék a 6. oldalon lévő 3. ábrán látható folyamatábra segítségével állítható be. Az alábbiakban a menüpontok részletes leírására kerül sor: Hőmérséklet értékek kollektor... C A hőmérséklet értékek kijelzése. T4 érzékelő Kiegészítő érzékelő. Fordulatszám szabályozás P1 fordsz A szivattyúk (P1 = 1. szivattyú; P2 = 2. szivattyú) fordulatszám szabályozása az üzemállapot függvényében történik annak érdekében, hogy a beállított hőmérséklet különbség lehetőleg állandó maradjon. A fordulatszám tartomány 0-tól (legalacsonyabb fordulatszám) 30-ig (legmagasabb fordulatszám) terjed. Üzemórák Az 1. vagy 2. keringtető szivattyú üzemidejének kijelzése Hibajelzések tároló Kollektor... C 1 C tároló 2... C P2 P1 fordsz P1 üzidő... h P2 üzidő... h hiba száma:... Hibaszám1 =érzékelő hiba. Ellenőrizze az egyes hőmérsékleteket. A hőmérséklet értékek kijelzésével felismerhető, melyik érzékelő hibás. 02 beállítások A következő beállításokat csak szakember változtathatja meg! Kollektor minimális hőmérséklet Tmin T C A beállított érték a minimális kollektor hőmérsékletnek felel meg és 20 C-on kell állnia. Ezt meghaladó értéket kell beállítani azért, hogy a szolár rendszer a funkciójának meg tudjon felelni. Figyelem! Ha az érték megváltozik, akkor az a szolár rendszer energiahozam csökkenéséhez vezethet. Maximális hőmérséklet Tmax T C Minden tárolónak beállítható a maximális hőmérséklete. Ha a tároló érzékelője által mért hőmérséklet eléri ezt az értéket, a keringtető szivattyú kikapcsol és a megfelelő LED világít. A szolár rendszer szükségtelen leállásának elkerülése érdekében a második tároló (fogyasztó) maximális hőmérsékletét 90 C-ra kell beállítani. Kivétel: ha az alkalmazás jellegéből adódóan alacsonyabb maximális hőmérséklet megengedett, úgy alacsonyabb hőmérsékletet kell beállítani. T2 = 1. tároló hőmérséklete alul T3 = 2. tároló hőmérséklete alul FORRÁZÁSVESZÉLY! Tmax T C 60 C feletti tároló hőmérséklet esetén egy melegvíz keverőszelepet kell a melegvíz csatlakozás után beépíteni (opcióként megrendelhető). 4

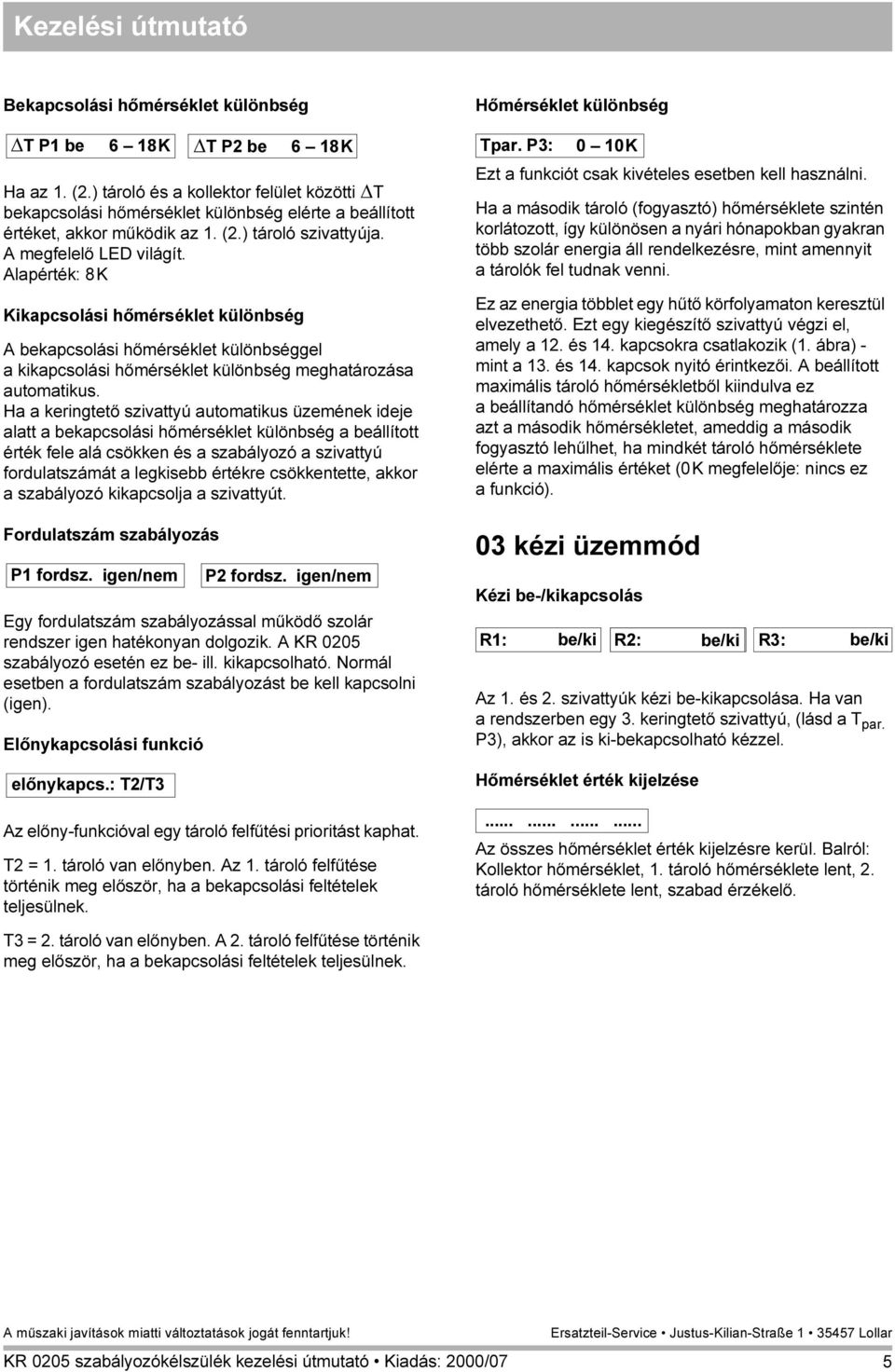

5 Bekapcsolási hőmérséklet különbség T P1 be 6 18K Ha az 1. (2.) tároló és a kollektor felület közötti T bekapcsolási hőmérséklet különbség elérte a beállított értéket, akkor működik az 1. (2.) tároló szivattyúja. A megfelelő LED világít. Alapérték: 8K Kikapcsolási hőmérséklet különbség A bekapcsolási hőmérséklet különbséggel a kikapcsolási hőmérséklet különbség meghatározása automatikus. Ha a keringtető szivattyú automatikus üzemének ideje alatt a bekapcsolási hőmérséklet különbség a beállított érték fele alá csökken és a szabályozó a szivattyú fordulatszámát a legkisebb értékre csökkentette, akkor a szabályozó kikapcsolja a szivattyút. Fordulatszám szabályozás P1 fordsz. igen/nem Egy fordulatszám szabályozással működő szolár rendszer igen hatékonyan dolgozik. A KR 0205 szabályozó esetén ez be- ill. kikapcsolható. Normál esetben a fordulatszám szabályozást be kell kapcsolni (igen). Előnykapcsolási funkció előnykapcs.: T2/T3 T P2 be 6 18K P2 fordsz. igen/nem Az előny-funkcióval egy tároló felfűtési prioritást kaphat. T2 = 1. tároló van előnyben. Az 1. tároló felfűtése történik meg először, ha a bekapcsolási feltételek teljesülnek. Hőmérséklet különbség Tpar. P3: Ezt a funkciót csak kivételes esetben kell használni. Ha a második tároló (fogyasztó) hőmérséklete szintén korlátozott, így különösen a nyári hónapokban gyakran több szolár energia áll rendelkezésre, mint amennyit a tárolók fel tudnak venni. Ez az energia többlet egy hűtő körfolyamaton keresztül elvezethető. Ezt egy kiegészítő szivattyú végzi el, amely a 12. és 14. kapcsokra csatlakozik (1. ábra) - mint a 13. és 14. kapcsok nyitó érintkezői. A beállított maximális tároló hőmérsékletből kiindulva ez a beállítandó hőmérséklet különbség meghatározza azt a második hőmérsékletet, ameddig a második fogyasztó lehűlhet, ha mindkét tároló hőmérséklete elérte a maximális értéket (0K megfelelője: nincs ez a funkció). 03 kézi üzemmód Kézi be-/kikapcsolás R1: be/ki 0 10K Az 1. és 2. szivattyúk kézi be-kikapcsolása. Ha van a rendszerben egy 3. keringtető szivattyú, (lásd a T par. P3), akkor az is ki-bekapcsolható kézzel. Hőmérséklet érték kijelzése R2: Kollektor... C be/ki R3: be/ki Az összes hőmérséklet érték kijelzésre kerül. Balról: Kollektor hőmérséklet, 1. tároló hőmérséklete lent, 2. tároló hőmérséklete lent, szabad érzékelő. T3 = 2. tároló van előnyben. A 2. tároló felfűtése történik meg először, ha a bekapcsolási feltételek teljesülnek. 5

6 : 02 beállítások 03 kézi üzemmód 04 védelmi funk. kollektor... C Tmin T C R1: be/ki szolár véd. igen/nem tároló C Tmax T C R2: be/ki 120 C (hőmérséklet érték változtatás) tároló 2... C Tmax T C R3: be/ki adattárolás T4 érzék.... C T P1 be 6-18 K (hőmérs. értékek) P1 fordsz T P2 be 6-18 K kéziüz. befejez P2 fordsz P1 fordsz. i/n P1 üzidő...h P2 fordsz. i/n P2 üzidő...h előnykapcs. T2/T3 hiba száma... Tpar. P3: 0-10 K Főmenü: : 05 különl. funkció 06 kiegészítő f. program verzió KR0205/(Prog.verzió) nincs Főmenü Figyelem! Ne hajtson végre változtatást! programválasztás program: KR kézi-kiegyenl. Offset (1-4): autom-kiegyenl. csak a gyártó részére számláló reset reset: igen/nem nyelv választás magyar érzék.kiegyenl. T1-T4: NTC/KTY fő menü valóban: igen/nem 3. ábra Kezelői menü - KR 0205 szabályozókészülék 6

7 04 védelmi funkció szolár véd. Gyárilag a szivattyú maximális kollektor hőmérséklet esetén egy bekapcsolás-letiltással ellátott (gyári beállítás: 120 C). 05 különleges funkció programválasztás Kiválasztás nem lehetséhes. kézi-kiegyenl. Csak a gyártó részére. autom-kiegyenl. Csak a gyártó részére. számláló reset Csak a gyártó részére. nyelv választás igen A szabályozókészülék átállítása NTC-érzékelőről KTY-érzékelőre A ben a "+"-gomb megnyomásával válassza ki a "05 különl. funkció"-t. Az enter-gombbal nyugtázza a kiválasztást. Nyomja meg egymás után a +"-gombot addig, amíg az "Érzékelő választás" almenü jelenik meg. Az enter-gombbal nyugtázza a kiválasztást. A "+"- ill. a " "-gombbal ekkor a T1-T4 érzékelők kiválaszthatók. Válassza ki a kívánt érzékelőt és az enter-gombbal nyugtázza a kiválasztást. A "+"- ill. a " "-gombbal ekkor kiválasztható az érzékelő típusa. Válassza ki a kívánt érzékelő típust és az entergombbal nyugtázza a kiválasztást. Az adott érzékelőre vonatkozó beállítás ekkor tárolódik. A kijelzőn megjelenik a következő érzékelő. Szükség esetén további érzékelők állíthatók be. Ha az utolsó beállításnál négyszer egymás után az enter-gombot nyomja meg, a ben a "" kijelzés jelenik meg (lásd a "Kezelői menü - KR 0205 szabályozókészülék" a 6. oldalon). Csak a "magyar" lehetséges. érzékelő választás Az érzékelő NTC-re előbeállított. Az NTC kollektor érzékelő 20K Az NTC tároló érzékelő 10K 7

8 Műszaki adatok A 2 fogyasztóhoz alkalmas hőmérséklet különbség szabályozás műszaki adatai Saját felhasználás: kb. 3,5 VA Védelem: IP 40 / DIN Csatlakozási feszültség: Mérési tartomány: Kapcsoló érintkezők: 230V AC, Hz -30 C C 3 relé kimenet (2 záró, 1 váltó) megengedett összes áramerősség 2A Kollektor érzékelő FKS Ø 6mm Tároló érzékelő 1 FRS Ø 9,7mm Tároló érzékelő 2 FRS Ø 9,7mm 1. tábl. Hőmérséklet különbség szabályozás Kollektor érzékelő/tároló érzékelő (FKS/FRS) (érzékelő: KTY) Ø 6mm T [ C] R [kω] -30 1, , , , , , , , , , , ,086 Kollektor érzékelő; NTC 20K (FKS) Ø 6mm T [ C] R [kω] T [ C] R [kω] , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , tábl. NTC 20K érzékelő ellenállás értékek Tároló érzékelő; NTC 10K (FRS) Ø 9,7mm T [ C] R [kω] T [ C] R [kω] 0 32, , , , , , , , , , , , , , tábl. NTC 10K érzékelő ellenállás értékek 100 3, , tábl. KTY érzékelő ellenállás értékek Az érzékelő ellenállás értékei (lásd a 2-4. táblázatokat) FIGYELEM! Az érzékelőket (FKS és FRS) az ellenállás értékeinek méréséhez a szabályozóról le kell választani! 8 KR 0205 szabályozókélszülék kezelési útmutató Kiadás: 07/2000/07
