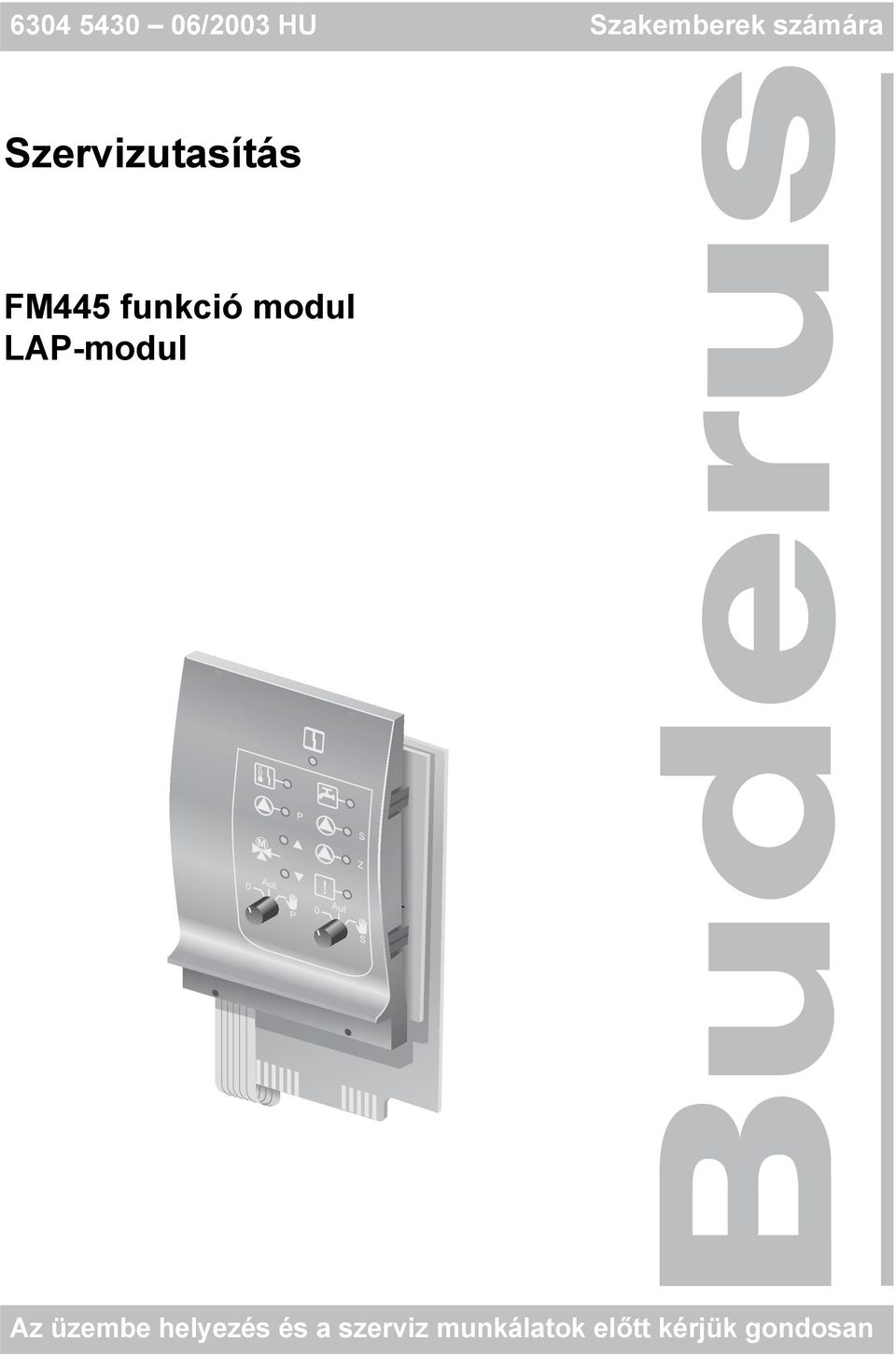

Szervizutasítás. FM445 funkció modul LAP-modul /2003 HU Szakemberek számára

Átírás

1 /2003 HU Szakemberek számára Szervizutasítás FM445 funkció modul LAP-modul Az üzembe helyezés és a szerviz munkálatok előtt kérjük gondosan

2 Előszó A készülék megfelel a rá vonatkozó európai irányelvek alapvető követelményeinek. A megfelelőség igazolt. A megfelelő dokumentációk és az eredeti megfelelőségi nyilatkozat a gyártónál rendelkezésre állnak. A műszaki változtatások jogát fenntartjuk! A folyamatos továbbfejlesztések miatt az ábráknál, aműködési lépéseknél és a műszaki adatoknál előfordulhatnak kisebb eltérések. A dokumentáció aktualizálása Ha Önnek a javításra vonatkozóan javaslata van, vagy esetleges hibát állapított meg, kérjük, vegye fel velünk a kapcsolatot. 2 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

3 Tartalomjegyzék 1 Biztonsági előírások Rendeltetésszerű használat Tartsa be ezeket a biztonsági utasításokat Megsemmisítés FM445 funkció modul funkció Az FM445 a Logamatic 4112 szabályozókészülékben Az FM445 a Logamatic 4211 szabályozókészülékben Az FM445 a Logamatic 4311 szabályozókészülékben Az FM445 funkcióinak beállítása a MEC2 segítségével A kikapcsolási hiszterézis beállítása A bekapcsolási hiszterézis beállítása LAP primerkör kiválasztása Keverőszelep motor működési idejének beállítása Külső zavarjelzés (WF1/WF2) Termikus fertőtlenítés kiválasztása és beállítása A cirkulációs szivattyú továbbműködtetése a melegvíz termelés során monitoradatok Hibaelhárítás Szervizutasítás FM445 funkció modul Kiadás: 06/2003 3

4 1 Biztonsági előírások 1 Biztonsági előírások Ez a fejezet azokat az alapvető biztonsági előírásokat tartalmazza, melyeket az FM445 funkció modullal kapcsolatos szerviz tevékenység során figyembe kell venni. Ezen felül biztonsági előírások ezen szerviz utasítás további fejezeteiben is találhatók, melyeket szintén figyelembe kell vennie. Kéjük, figyelmesen olvassa el a biztonsági előírásokat, mielőtt a következőkben leírt tevékenységeket elvégzi. A biztonsági előírások figyelmen kívül hagyása személyi sérüléshez vagy akár halálhoz vezethet, anyagi, vagy környezeti károkat okozhat. 1.1 Rendeltetésszerű használat VIGYÁZAT! KÉSZÜLÉKKÁROK az elektrosztatikus kisülés miatt. Az elektromos alkatrészek kicsomagolása előtt érintsen meg egy fűtőtestet vagy egy vízvezetéket a testének elktrosztatikus kisütése érdekében. HASZNÁLATI TUDNIVALÓ Csak eredeti Buderus alkatrészeket használjon. Azokért a károkért, amelyek nem a Buderus által szállított alkatrészek miatt keletkeztek, a Buderus nem vállal felelősséget. Az FM445 funkció modul csak a Logamatic 4000 szabályozórendszer készülékeibe építhető be. 1.2 Tartsa be ezeket a biztonsági utasításokat Az FM445 funkció modul fejlesztése és gyártása a jelenlegi műszaki színvonalon és az elismert biztonsági szabályok alapján történt. 1.3 Megsemmisítés A funkció modul csomagolását környezetbarát módon semmisítse meg. A cserére szoruló funkció modult az arra megfelelő engedéllyel rendelkező helyen környezetkímélő módon kell megsemmisíteni. Mégsem zárható ki teljes mértékben a szakszerűtlen szerviz tevékenység miatti károsodás. ÉLETVESZÉLY FIGYELEM! az elektromos áram miatt. Ügyeljen arra, hogy minden elektromos munkát csak az arra jogosult szakcég végezhet el. Mielőtt kinyitja a készüléket: áramtalanítsa azt és biztosítsa az illetéktelen visszakapcsolás ellen. 4 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

5 FM445 funkció modul 2 2 FM445 funkció modul Az FM 445 modul a melegvíz ellátást egy külső hőcserélővel rendelkező töltőrendszerrel (LAP/LSP) vezéli. 1 Két töltő szivattyúval (primer és szekunder szivattyú) összekötve működik. Az FM445 álló- és falikazánnal összekötve is alkalmazható, a három érzékelőt beleértve (be-/ki- és hőcserélő érzékelő). A modul rendelkezik két szivattyú csatlakozási lehetőséggel, egy cirkulációs szivattyú csatlakozási lehetőséggel, potenciálmentes kimenettel, egy motoros keverőszelep vezérléssel, vízkövesedéssel szembeni védelemmel, termikus fertőtlenítéssel. A szabályozó jobb szélső csatlakozási helyére kell beszerelni, csak ebben az esetben biztosítható a további modulok áramellátása. Ez a modul a Logamatic 4112 és a Logamatic 4311 szabályozókba csak akkor építhető be, ha egy FM 441 még nincs beépítve. Az FM445-ös funkció modul kezelése a MEC2 kezelőegységen keresztül történik. Az FM445 üzemi- és a zavarjelentései a MEC2 kezelőegységen szöveges formában jelennek meg (lásd a szabályozókészülék kezelési utasítását). A modul kézi kapcsolójának csak csak szerviz és karbantartási funkciói vannak és kizárólag a 230 V-os kimeneteket kapcsolják ábra Az FM445 kezelőszervei 1. poz.: Általános zavar, pl.: szerelési, érzékelő hiba, külső zavarok, vezetékezési hiba, belső modulhiba, kézi üzemmód. A hibajelentések szöveges formában megjelennek a MEC2 kezelőegységen. 2. poz.: A melegvíz hőmérséklete csökkentett (éjszakai) üzemmódban a parancsolt érték alatt van/marad 3. poz.: Szekunder tároló töltő szivattyú üzemel 4. poz.: Cirkulációs szivattyú üzemel 5. poz.: Termikus fertőtlenítés aktív 6. poz.: Szekunder szivattyú kézi kapcsoló 7. poz.: Primer szivattyú kézi kapcsoló 8. poz.: "Keverőszelep zár" (hidegebb) 9. poz.: "Keverőszelep nyit" (melegebb) 10. poz.:primer tároló töltő szivattyú üzemel 11. poz.:vízkövesedés elleni védelem aktív, szekunder szivattyú ki-be kapcsol Szervizutasítás FM445 funkció modul Kiadás: 06/2003 5

6 2 FM445 funkció modul Ha a kézi kapcsoló nem automatikus állásban van, a MEC 2 kezelőegységen megjelenik a megfelelő jelzés és a 0 hibajelzés világít. Ne használja a kézi kapcsolót a berendezés kikapcsolására átmeneti távollét esetén. Erre a célra használja a szabadság funkciót (lásd a szabályozókészülék kezelési utasítását). A szabályozási funkciók a kézi üzemmód ideje alatt tovább működnek. 2.1 funkció kézi kapcsoló a primer körhöz: Bp HASZNÁLATI TUDNIVALÓ Normál üzemmódban a kézi kapcsolónak az "AUT" állásban kell lennie. a szekunder körhöz: BS A 0 és a kézi üzemmód (3) állások speciális állások, amelyeket csak szakemberek használjanak. 3: A primer- /szekunder szivattyúk bekapcsolnak. A keverőszelep nem kap vezérlőjelet és kézzel állítható. AUT: A melegvíz termelő rendszer automatikus üzemmódban működik. 0: A primer- /szekunder szivattyúk és a cirkulációs szivattyú kikapcsolnak. A keverőszelep nem kap vezérlőjelet. A szabályozási funkciók tovább működnek. A pillanatnyi üzemállapotokat az ellenőrző lámpák jelzik. FIGYELEM! FORRÁZÁSVESZÉLY A kézi üzemmód ideje alatt forrázásveszély áll fenn. Először mindig a hidegvíz csapot nyissa ki és igény szerint keverje hozzá a melegvizet. 6 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

7 FM445 funkció modul Az FM445 a Logamatic 4112 szabályozókészülékben 1 2. ábra Az FM445 a Logamatic 4112 szabályozókészülékben 1. poz.: Az FM445 a 2. csatlakozási helyen 2.3 Az FM445 a Logamatic 4211 szabályozókészülékben 1 3. ábra Az FM445 a Logamatic 4211 szabályozókészülékben 1. poz.: Az FM445 a 2. csatlakozási helyen 2.4 Az FM445 a Logamatic 4311 szabályozókészülékben 1 4. ábra Az FM445 a Logamatic 4311 szabályozókészülékben 1. poz.: Az FM445 a 4. csatlakozási helyen Szervizutasítás FM445 funkció modul Kiadás: 06/2003 7

8 3 Az FM445 funkcióinak beállítása a MEC2 segítségével 3 Az FM445 funkcióinak beállítása a MEC2 segítségével Amikor Ön behelyezi a szabályozóba a funkció modult, a MEC2 kezelőegységgel a következő funkciókat választhatja ki és állíthatja be: A kikapcsolási hiszterézis beállítása A bekapcsolási hiszterézis beállítása LAP primerkör kiválasztása Keverőszelep motor működési idejének beállítása Külső zavarjelzés beállítása Termikus fertőtlenítés kiválasztása és beállítása Cirkulációs szivattyú továbbműködtetése a melegvíz termelés során HASZNÁLATI TUDNIVALÓ A MEC2 kezelőegység beállításaival kapcsolatos további infromációk a szabályozókészülék műszaki dokumentációiban találhatók. 3.1 A kikapcsolási hiszterézis beállítása Ha Ön a MEC2 kezelőegységben a modul kiválasztásánál az FM445-ös LAP modult választotta, akkor a "Kikapcsolási hiszterézis" funkció segítségével tudja meghatározni, hogy a "kikapcsolás érzékelőn" mért hőmérséklet mely értékig közelítse meg a melegvíz hőmérséklet parancsolt értékét a melegvíz termelés befejezéséhez. A kikapcsolás érzékelő általában a tároló alsó részén található. HASZNÁLATI TUDNIVALÓ Kikapcsolási hőmérséklet = melegvíz hőmérésklet parancsolt értéke kikapcsolási hiszterézis 8 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

9 Az FM445 funkcióinak beállítása a MEC2 segítségével 3 Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. Az első menüpontként megjelenik a "" felirat. igen a "Kikapcsolási hiszterézis" felirat megjelenéséig. Benyomni/benyomva tartani. Kikapcsoláshiszterézis 5 K Az érték villog (itt: 5 K).. Állítsa be a kívánt értéket, itt: 15 K. Engedje el a megadott adat tárolásához. Kikapcsoláshiszterézis 15 K Benyomni. Visszatérés az előző menüszintre. Beállítási tartomány Gyári beállítás Saját beállítás Hiszterézis 15 2K 5K Szervizutasítás FM445 funkció modul Kiadás: 06/2003 9

10 3 Az FM445 funkcióinak beállítása a MEC2 segítségével 3.2 A bekapcsolási hiszterézis beállítása Ha Ön a MEC2 kezelőegységben a modul kiválasztásánál az FM445-ös LAP modult választotta, akkor a "Bekapcsolási hiszterézis" funkció segítségével tudja meghatározni, hogy a "bekapcsolás érzékelőn" mért hőmérséklet a kikapcsolási hőmérséklettel szemben (de nem a melegvíz parancsolt értékkel szemben) milyen értékig csökkenhet, mielőtt a melegvíz fűtése megkezdődik. HASZNÁLATI TUDNIVALÓ Bekapcsolási hőmérséklet = kikapcsolási hőmérséklet bekapcsolási hiszterézis Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. Az első menüpontként megjelenik a "" felirat. igen a "Bekapcsolási hiszterézis" felirat megjelenéséig. Benyomni/benyomva tartani. Bekapcsolási hiszterézis 5 K Az érték villog (itt: 5K).. Állítsa be a kívánt értéket, itt: 15 K. Engedje el a megadott adat tárolásához. Bekapcsolási hiszterézis 15 K Benyomni. Visszatérés az előző menüszintre. Beállítási tartomány Gyári beállítás Saját beállítás Hiszterézis 15 2K 5K 10 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

11 Az FM445 funkcióinak beállítása a MEC2 segítségével LAP primerkör kiválasztása Ha Ön a MEC2 kezelőegységben a modul kiválasztásánál az FM445-ös LAP modult választotta, akkor a "LAP primerkör" funkciónál tudja a primerkör szabályozásának módját meghatározni. FORRÁZÁSVESZÉLY! a rendszer túlmelegedése miatt. Ezt a funkciót csak akkor szabad FIGYELEM! használni, ha: az alkalmazott kazán típusának KIMszáma ezt lehetővé teszi (lásd a 12. oldalon), az UBA1.5 szoftwer legalább a 3.4-es verziószámú. Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. Az első menüpontként megjelenik a "" felirat. igen a: "LAP primerkör" felirat megjelenéséig. LAP primerkör Szivattyúval Benyomni/benyomva tartani.. LAP primerkör A választott primerkör villog (itt: szivattyú). Állítsa be a kívánt primerkört, itt: UBAval. UBA Szervizutasítás FM445 funkció modul Kiadás: 06/

12 3 Az FM445 funkcióinak beállítása a MEC2 segítségével Engedje el a megadott adat tárolásához. Benyomni. Visszatérés az előző menüszintre. LAP primerkör Beállítási tartomány Gyári beállítás Saját beállítás Szivattyú Szivattyú Keverőszelep UBA (lásd a lenti listát)* * Csak az UBA1.5-tel rendelkező Buderus falikazánokkal összekötve. Engedélyezett kazántípusok HASZNÁLATI TUDNIVALÓ Csak a következő kazántípusok esetén használható a "LAP primerkör UBA-val" funkció. Vegye figyelembe a KIM-számot. KIM-Nr. Kazán típusjele 74 Logamax GB / s 76 Logamax GB / s 91 Logamax GB Logamax GB / T25 93 Logamax GB Logamax GB Logamax GB / W Ausztria 96 Logamax GB / W Hollandia 97 Logamax GB Belgium 100 Logamax U Logamax U Logamax U Logamax U Logamax U K 113 Logamax U K 131 Logamax GB BE 133 Logamax GB BE 134 Logamax GB BE 1. tábl. Engedélyezett kazántípusok 12 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

13 Az FM445 funkcióinak beállítása a MEC2 segítségével Keverőszelep motor működési idejének beállítása Ha Ön a MEC2 kezelőegységben a "LAP-primerkör" menüben egy keverőszelepet választott, akkor be tudja állítani a keverőszelep motor műdödési idejét. Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. Az első menüpontként megjelenik a "" felirat. igen a"keverőszelep működési idő" felirat megjelenéséig. Benyomni/benyomva tartani.. Engedje el a megadott adat tárolásához. Benyomni. Keverőszelep működési idő 120sec Keverőszelep működési idő 10sec A választott érték villog (itt: 120 mp). Állítsa be a kívánt értéket, itt: 10 sec). Visszatérés az előző menüszintre. Beállítási tartomány Gyári beállítás Saját beállítás Keverőszelep működési idő sec 120 sec Szervizutasítás FM445 funkció modul Kiadás: 06/

14 3 Az FM445 funkcióinak beállítása a MEC2 segítségével 3.5 Külső zavarjelzés (WF1/WF2) A ZM 424, az FM441 és az FM445 modulok WF1 és WF2 kapcsaira melegvíz termelőnként egy töltő szivattyú, egy háromjáratú keverőszelep vagy egy inertanód külső potenciálmentes hibajel érintkezőjét csatlakoztathatja. WF1 és WF2 érintkező zárt = nincs zavar, WF1 és WF2 érintkezőt nyitott = zavar áll fenn. Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. a"külső zavarjelzés WF1/2" felirat megjelenéséig. Benyomni/benyomva tartani.. Engedje el a megadott adat tárolásához. Benyomni. külső tároló Sziv. külső jelzés WF1/2 Nincs FŰTŐKÖRI Sziv. külső jelzés WF1/2 Szivattyú Az első menüpontként megjelenik a "" felirat. A zavarjelzés villog (itt: nincs). Állítsa be a kívánt zavarjelzést, itt: szivattyú. Visszatérés az előző menüszintre. Zavarjelzés (a hőtermelőtől és a modultól függően) Beállítási tartomány Gyári beállítás Saját beállítás Nincs Inertanód Szivattyú Háromjáratú szelep Nincs 14 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

15 Az FM445 funkcióinak beállítása a MEC2 segítségével Termikus fertőtlenítés kiválasztása és beállítása Ez a funkció nem lehetséges, ha Ön a MEC2 kezelőegységen a melegvíz tárolóként az "UBAátfolyás"-t választotta. Ha Ön a "Termikus fertőtlenítés" funkciót választja, akkor hetente egyszer a berendezés a melegvizet arra a hőmérsékletre fűti fel, amely a betegségokozó baktériumok kiirtásához szükséges. Ha Ön a "Termikus fertőtlenítés igen" funkciót választotta, a fertőtlenítés a gyárilag vagy egy egyénileg megadott beállítás szerint kezdődik meg: Minden kedden 1.00 órakor 70 C-ra. A termikus fertőtlenítés üzemmódját a Z LED-kijelzés mutatja. A termikus fertőtlenítéshez tartozó további menüpontokon keresztül tudja módosítani a gyári beállításokat. HASZNÁLATI TUDNIVALÓ A "Termikus fertőtlenítés" funkció nem jelenik meg, ha korábban a termikus fertőtlenítés beállítása a "Külső kapcsolat WF 1/3" funkcióval történt. Szervizutasítás FM445 funkció modul Kiadás: 06/

16 3 Az FM445 funkcióinak beállítása a MEC2 segítségével Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. külső tároló Az első menüpontként megjelenik a "" felirat. a "Termikus fertőtlenítés" felirat megjelenéséig. Termikus fertőtlenítés nem Benyomni/benyomva tartani. Az érték villog (itt: nem).. Engedje el a megadott adat tárolásához. Benyomni. FŰTŐKÖRI Termikus fertőtlenítés igen Állítsa be a kívánt értéket, itt: igen. Visszatérés az előző menüszintre. Beállítási tartomány Gyári beállítás Saját beállítás Termikus fertőtlenítés igen/nem nem 16 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

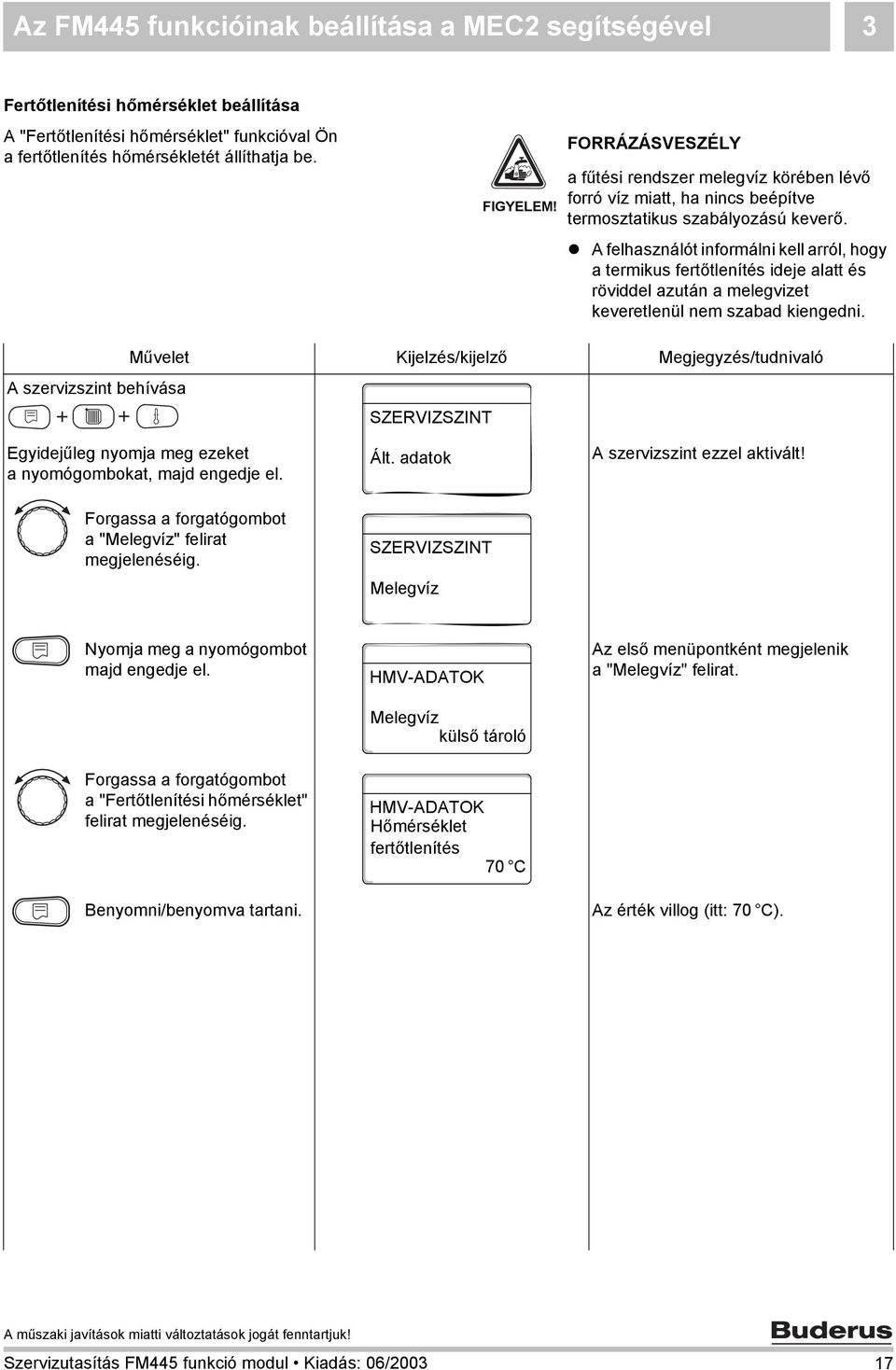

17 Az FM445 funkcióinak beállítása a MEC2 segítségével 3 Fertőtlenítési hőmérséklet beállítása A "Fertőtlenítési hőmérséklet" funkcióval Ön afertőtlenítés hőmérsékletét állíthatja be. FIGYELEM! FORRÁZÁSVESZÉLY a fűtési rendszer melegvíz körében lévő forró víz miatt, ha nincs beépítve termosztatikus szabályozású keverő. A felhasználót informálni kell arról, hogy a termikus fertőtlenítés ideje alatt és röviddel azután a melegvizet keveretlenül nem szabad kiengedni. Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. a"fertőtlenítési hőmérséklet" felirat megjelenéséig. Benyomni/benyomva tartani. külső tároló Hőmérséklet fertőtlenítés 70 C Az első menüpontként megjelenik a "" felirat. Az érték villog (itt: 70 C). Szervizutasítás FM445 funkció modul Kiadás: 06/

18 3 Az FM445 funkcióinak beállítása a MEC2 segítségével. Engedje el a megadott adat tárolásához. Benyomni. Hőmérséklet fertőtlenítés 75 C Állítsa be a kívánt értéket, itt: 75 C. Visszatérés az előző menüszintre. Beállítási tartomány Gyári beállítás Saját beállítás Fertőtlenítési hőmérséklet C 70 C 18 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

19 Az FM445 funkcióinak beállítása a MEC2 segítségével 3 A fertőtlenítés napjának beállítása A "Fertőtlenítés napja" funkcióval Ön azt a napot tudja beállítani, amikor a fertőtlenítést el kell végezni. HASZNÁLATI TUDNIVALÓ A "Fertőtlenítés napja" funkció nem jelenik meg, ha korábban a termikus fertőtlenítés beállítása a "Külső kapcsolat WF 1/3" funkcióval történt. Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. "A hét napja, fertőtlenítés" felirat megjelenéséig. Benyomni/benyomva tartani. külső tároló Hét napja fertőtlenítés Kedd Az első menüpontként megjelenik a "" felirat. A nap villog (itt: kedd).. Engedje el a megadott adat tárolásához. Benyomni. Hét napja fertőtlenítés Vasárnap Állítsa be a kívánt napot, itt: vasárnap. Visszatérés az előző menüszintre. Hét napja fertőtlenítés Beállítási tartomány Gyári beállítás Saját beállítás Hétfő vasárnap Kedd Szervizutasítás FM445 funkció modul Kiadás: 06/

20 3 Az FM445 funkcióinak beállítása a MEC2 segítségével Fertőtlenítési időpont beállítása A "Fertőtlenítés időpontja" funkcióval Ön azt az időpontot tudja beállítani, amikor a fertőtlenítést el kell végezni. HASZNÁLATI TUDNIVALÓ A "Fertőtlenítés időpontja" funkció nem jelenik meg, ha korábban a termikus fertőtlenítés beállítása a "Külső kapcsolat WF 1/3" funkcióval történt. Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. külső tároló Az első menüpontként megjelenik a "" felirat. az "Idő, fertőtlenítés" felirat megjelenéséig. Idő fertőtlenítés 1:00 Benyomni/benyomva tartani. Az időpont villog (itt: 1:00).. Engedje el a megadott adat tárolásához. Benyomni. Idő fertőtlenítés 18:00 Állítsa be a kívánt időpontot, itt: 18:00 óra. Visszatérés az előző menüszintre. Beállítási tartomány Gyári beállítás Saját beállítás Fertőtlenítés időpontja 0 23 óra 1 óra 20 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

21 Az FM445 funkcióinak beállítása a MEC2 segítségével A cirkulációs szivattyú továbbműködtetése a melegvíz termelés során Lehetőség van a cirkuláció ki- és bekapcsolására a melegvíz termelés időtartama alatt. Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "" felirat megjelenéséig. Nyomja meg a nyomógombot majd engedje el. Az első menüpontként megjelenik a "" felirat. az "Cirkuláció ki MV-fűtésnél" felirat megjelenéséig. Cirkuláció ki MV-fűtésnél igen igen Benyomni/benyomva tartani. Az érték villog (itt: igen).. Engedje el a megadott adat tárolásához. Benyomni. Cirkuláció ki MV-fűtésnél nem Állítsa be a kívánt értéket, itt: nem Visszatérés az előző menüszintre. Beállítási tartomány Gyári beállítás Saját beállítás Cirkuláció ki MV-fűtésnél igen/nem igen Szervizutasítás FM445 funkció modul Kiadás: 06/

22 3 Az FM445 funkcióinak beállítása a MEC2 segítségével 3.8 monitoradatok A "" monitor menüvel Ön a melegvízre vonatkozó beállítások adatait jelenítheti meg. A kijelzések azoktól a beállításoktól függnek, amelyek a "" funkcióban kerültek kiválasztásra. Művelet Kijelzés/kijelző Megjegyzés/tudnivaló A szervizszint behívása Egyidejűleg nyomja meg ezeket a nyomógombokat, majd engedje el. Ált. adatok A szervizszint ezzel aktivált! a "Monitor" felirat megjelenéséig. Monitor Nyomja meg a nyomógombot majd engedje el. MONITOR Hidr. váltó A "Hidr. váltó" felirat jelenik meg első menüpontként. a "" felirat megjelenéséig. MONITOR Nyomja meg a nyomógombot majd engedje el. MV-MONITOR Hőmérséklet 60/57 automatikus nappali Opt. 120 min Hőmérséklet A melegvíz hőmérséklet kiszámított parancsolt értéke és a mért érték jelenik meg. 22 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

23 Az FM445 funkcióinak beállítása a MEC2 segítségével 3 Lehetséges üzemmódok: ki, tartós üzem, automatikus éjszakai, automatikus nappali, szabadság, optimalizálás, fertőtlenítés, utánfűtés. Optimalizálás azt az időtartamot jelzi, amellyel a berendezés a tényleges kapcsolási pont elérése előtt bekapcsol, a melegvíz hőmérséklet parancsolt értékének megfelelő időre történő elérése érdekében. a melegvíz monitoradatok átlapozásához. MV-MONITOR Töltő szivattyú Cirkuláció ki be Töltő szivattyú a tároló töltő szivattyú üzemállapotát jelzi. Cirkuláció a melegvíz monitoradatok átlapozásához. a melegvíz monitoradatok átlapozásához. Benyomni. MV-MONITOR Érzékelő BE 50/48 Érzékelő KI 55/30 Érzékelő WT 60/60 MV-MONITOR Prim. sziv. 80 Szek. sziv. 100% keverőszelep- 100% a cirkulációs szivattyú üzemállapotát jelzi. BE = tároló érzékelő - középső KI = tároló érzékelő - alsó WT = hőcserélő érzékelő A keverőszelep állás egy 0 % (zárt) és 100% (nyitott) közötti értéket mutat. Visszatérés az előző menüszintre. Szervizutasítás FM445 funkció modul Kiadás: 06/

24 4 Hibaelhárítás 4 Hibaelhárítás Zavar hőmérséklet érzékelő figyelmeztetés Nincs melegvíz Fertőtlenítés Nincs Master Hatása a szabályozás működésére A zavar lehetséges okai Nincs melegvíz termelés. Az érzékelő hibás vagy nincs csatlakoztatva. A modul vagy a szabályozókészülék hibás. Folyamatos próbálkozás a tárolóban lévő víz felfűtésére. Nincs melegvíz termelés. Az aktuális melegvíz hőmérséklet 40 C alatt van. A termikus fertőtlenítés megszakadt. Nem biztosítható a kazánvédelem. A HMV-előnykapcsolás nem lehetséges. A szabályozás a minimális külső hőmérsékletet veszi figyelembe. A helyiségekben hideg van. A hőmérséklet szabályozó/kézi kapcsoló nem "AUT" állásban van. Az érzékelő hibás vagy nem megfelelően van csatlakoztatva. Az érzékelő elhelyezése nem megfelelő. A töltő szivattyú nem megfelelően van csatlakoztatva, vagy hibás. A modul vagy a szabályozókészülék hibás. A tároló töltő szivattyú hibás. Az FM445 funkció modul hibás. A melegvíz elvétel nagyobb, mint az újra felfűtött mennyiség. A kazán teljesítménye nem elegendő, mivel pl. más fogyasztók (fűtőkörök) igényelnek hőt a termikus fertőtlenítés ideje alatt. Az érzékelő nem megfelelően van csatlakoztatva vagy hibás. A töltő szivattyú nem megfelelően van csatlakoztatva vagy hibás. A modul vagy a szabályozókészülék hibás. A Master-szabályozókészülék (1. cím) ki van kapcsolva vagy nincs Master (1. cím). Elhárítás Ellenőrizze az érzékelő csatlakoztatását. Cserélje ki az érzékelőt vagy a modult. Ellenőrizze az érzékelő felszerelését a melegvíz tárolón. Ellenőrizze, hogy a hőmérséklet szabályozó vagy a kézi kapcsoló "AUT" állásban áll-e. Ellenőrizze az érzékelő és a szivattyú működését. Cserélje ki a modult. Ellenőrizze az érzékelő felszerelését a melegvíz tárolón. Ellenőrizze, hogy a hőmérséklet szabályozó vagy a kézi kapcsoló "AUT" állásban áll-e. Ellenőrizze az érzékelő és a szivattyú működését. Cserélje ki az FM445 modult. Ellenőrizze az érzékelő felszerelését a melegvíz tárolón. A termikus fertőtlenítés idejét úgy válassza meg, hogy ebben az időpontban ne legyen egyéb hőigény. Ellenőrizze az érzékelő és a töltő szivattyú működését és adott esetben cserélje ki. Ellenőrizze az összes Busrésztvevő címzését. A Masterszabályozókészülék legyen az 1-es cím (a szabályozókészülék CM431 modulján a MEC2 mögött a forgó-kódolókapcsoló). Ellenőrizze az 1. címhez menő Busösszekötést. 2. tábl. Zavartáblázat 24 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

25 Hibaelhárítás 4 Zavar Téves modul x Ismeretlen modul x Inertanód Külső zavarbemenet Hőcserélő melegvíz érzékelő érzékelő KI Hatása a szabályozás működésére A modul minden kimenete ki van kapcsolva és amegfelelő hiba-led-ek világítanak. A modul minden kimenete ki van kapcsolva és a megfelelő hiba-led-ek világítanak. Nincs hatása a szabályozásra. Nincs hatása a szabályozásra. A zavar lehetséges okai Hibás modulmegadás a MEC2-n. A szabályozókészülékbe nem megfelelő modul került beépítésre. A MEC2, az adott modul vagy a szabályozókészülék hibás. Egy újabb modultípusról van szó, amelyet a régebbi szabályozókészülék-szoftver nem ismer fel. A modul/szabályozókészülék hibás. A WF 1/2 külső bemeneten feszültség mérhető. A modul vagy a szabályozókészülék hibás. A WF1/2 külső bemeneten feszültség mérhető. A modul vagy a szabályozókészülék hibás. Nincs melegvíz termelés. Az érzékelő hibás vagy nincs csatlakoztatva. Az FM445 modul vagy a szabályozó hibás. Nincs melegvíz termelés. Az érzékelő nincs csatlakoztatva vagy hibás. Az FM445 modul vagy a szabályozókészülék hibás. Elhárítás A MEC2 szervizszintjén vizsgálja felül a modul adatait. Ellenőrizze a szabályozókészülékbe beépített modulokat. Cserélje ki a MEC2-t vagy a modult. Vizsgálja felül a MEC2-ben a szabályozókészülék verzióját. Cserélje ki a modult. Cserélje ki az inertanódot. Ellenőrizze a külső elemek (tároló töltő- vagy cirkulációs szivattyú) működését és adott esetben cserélje ki az(oka)t. Ellenőrizze az érzékelőt. Cserélje ki az érzékelőt, vagy az FM445 modult. Ellenőrizze az érzékelő elhelyezését. Ellenőrizze az érzékelőt. Cserélje ki az érzékelőt vagy az FM445 modult. Ellenőrizze az érzékelő elhelyezését. 3. tábl. Zavartáblázat Szervizutasítás FM445 funkció modul Kiadás: 06/

26 Jegyzetek 26 Szervizutasítás FM445 funkció modul Kiadás: 06/2003

27 Jegyzetek Szervizutasítás FM445 funkció modul Kiadás: 06/

28 Fűtéstechnikai szakvállalat: Magyarország Buderus Futéstechnika Kft Szigetszentmiklós, Leshegy út
