/2012 EU EM10

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "7213 8100 02/2012 EU EM10"

Átírás

1 /0 EU EM0 BE CZ DE ES FR GB HU IT PL PT SK TR RU UA

2 EM0 modul Magyar Magyar Ez a készülék megfelel az Európai Irányelvek ide vonatkozó követelményeinek. A megfelelõsé igazolt. A megfelelõ dokumentációk és az eredeti Megfelelõségi Nyilatkozat a gyártónál rendelkezésre áll. Alkalmazhatóság Az EM0 modul (Error modul) egy olyan kazánhoz csatlakoztatható, amely egy UBA 3/UBA 3.5/EMS/ MC0 automatikával rendelkezik. \ Modul funkció Az EM0 a kazán minden reteszelõ zavarát jelenti. Rendszerhiba, karbantartás jelzés, blokkoló zavarok és a külsõ szabályozó berendezések zavarai nem kerülnek továbbításra. Az EM0 egy külsõ 0-0 V-os vezérlõjellel (egyenfeszültség) szabályozhatja az elõremenõ hõmérsékletet vagy a kazán teljesítményét. Szerelés ÉLETVESZÉLY Az elektromos elemek feszültség alatt lehetnek. Az elektromos rtendszeren csak a törvényes rendeletek szerint végezzen munkálatokat. A szerelési- és karbantartási munkálatokat csak arra jogosult szakemberek végezhetik el.. ábra EM0 áttekintés. Takarólemez. Biztosíték tartó 3. EM0 modul 4. Adattábla 5. Üzemi-/zavar-LED 6. Fali tartó 6 a) Szerelések a kazánban ( 6 4. ábrákat, az oldalon). Feszültségmentesítse a kazánt és távolítsa el a külsõ burkolatot/takarólemezt. Szükség esetén tegye fel a kazánban lévõ fali tartót (. ábra, 46. oldal). Akassza be az EM0 modult a megfelelõ helyzetbe. b) Fali szerelés ( 5 8. ábrákat, az oldalon). Jelöljön ki és fúrjon kettõ 6 mm-es furatot. Helyezze be a dübeleket és a csavarokat és akassza fel a fali tartót. Esetleg rögzítse a fali tartót a furat segítségével ( 5. ábra, []). Akassza be az EM 0 modult a fali tartóba. A muszaki fejlesztések miatti változtatás joga fenntartva! EM0 modul 0/0 33

3 Magyar EM0 modul Kommunikációs busz Csatlakoztassa az EM0 modul EMS-csatlakozását (. ábra, [6]) egy -eres kábellel a kazán RC (vagy ) csatlakozásához (esetleg a hõmérséklet szabályozóval párhuzamosan). Figyelem! Ez a csatlakozás polaritás érzékeny. Az EMS-buszkábel legfeljebb 00 m hosszú lehet. Zavarjel A zavarjel abban a pillanatban aktiválódik, amikor: a kazánban egy reteszelõ zavar fellép, a rendszernyomás túl alacsony vagy, a kommunikáció a kazánnal legalább 5 perce megszakadt. Lásd a kapcsolási rajzot a 47. oldalon. Az EM0 két zavarjelet állít elõ: a) Az AS 4V-csatlakozás (. ábra, [4]), ez egy feszültségmentes kapcsoló kontaktust jelent a max. 4 V-os kisfeszültségû jelhez. Ez a zavarjelzés például egy épületfelügyeleti rendszerbõl olvasható ki. Netz module Netz module N L AS (30V) AS 4V U EMS EMS ábra Csatlakozások. 30V hálózati csatlakozás. 30V csatlakozás egy. modul részére 3. 30V riasztó kimenet 4. 4V riasztó kimenet V vezérlõ jel 6. EMS-busz bemenet 7. EMS-busz kimenet AS 4V Nincs zavar Zavar és megszakadt zárt és 3 zárt megszakadt b) Az AS 30V-csatlakozás (. ábra, [3]), ezzel például egy sziréna vagy egy vészjelzõ lámpa vezérelhetõ. Zavar esetén ez a csatlakozás 30 VAC-feszültés alá kerül. 0-0V külsõ vezérlõjel Az EM0 modul a kazán és például egy épületfelügyeleti rendszer közötti csatlakozásként alkalmazható. Egy 0-0 VDC-jel segítségével (. ábra, [5]) egy elõremenõ hõmérséklet vagy teljesítmény szerinti vezérlés lehetséges ( 3. ábra). a) Elõremenõ hõmérsékler szerinti vezérlés Az EM0 modul közvetíti a 0-0 V-jelet egy elõremenõ hõmérséklet-setpoint-ra. Ez egy lineáris összefüggést jelent,. táblázatot. Bemenõ feszültség Elõremenõ hõmérsékletsetpoint (kazán) Kazán állapot 0 V - 0,5 V 0 Ki 0,6 V ± 5 C Be 5,0 V ± 50 C Be 0,0 V ± 90 C Be / Maximum. táblázat: Elõremenõ hõmérséklet szerinti vezérlés Elõremenõ hõmérsélklet [ C] Külsõ vezérlõ feszültség (V) 3. ábra 0 0V diagramm A muszaki fejlesztések miatti változtatás joga fenntartva! 34 EM0 modul 0/0

4 EM0 modul Magyar b) Vezérlés a teljesítménnyel Ez a szabályozás akkor aktiválódik, ha az és 3 kapocs áthidalásra kerül (. ábra, [5] és a kapcsolási rajzot a 47. oldalon). Az EM0 modul közvetíti a 0-0 V-jelet egy teljesítmény-setpoint-ra. Ez egy lineáris összefüggést jelent,. táblázatot. Bemenõ feszültség Teljesítmény-setpoint (kazán) Kazán állapot 0 V - 0,5 V 0 Ki 0,6 V ± 6% Alapterhelés *) 5,0 V ± 50% Részterhelés 0,0 V ± 00% Teljes terhelés. táblázat: Teljesítmény szerinti vezérlés *) Az alapterhelés melletti teljesítmény a készülék típusától függ. Ha a készülék alapterhelése például 0 % és a vezérlõ jel Volt (= 0 %), akkor a teljesítmény parancsolt értéke kisebb, mint az alapterhelés. Ebben az esetben a készülék a 0%-ot az alapterhelésen végrehajtott be/ki-ciklussal produkálja. Ebben a példában a kazán egy Volt-os setpointtól kapcsol tartós alapterhelésre. Több modul csatlakoztatása Lehetséges több különbözõ modul egymással történõ összekötése (pl. EM0 és VM0). Két vagy több modul egymással történõ összekötésekor a hálózati csatlakozás ( 4. ábra, []) és az EMS-csatlakozás ( 4. ábra, [3]) mindig áthidalható. Figyelem! Ez a csatlakozás polaritás érzékeny. Az EMS-buszkábel legfeljebb 00 m hosszú lehet. 3 A hõmérséklet szabályozó csatlakoztatása Csatlakoztassa a Logamatic RC hõmérsklet szabályozót az EMS-csatlakozóhoz ( 4. ábra, [3]). 3 Hálózati csatlakozás Kösse be a 30 VAC-hálózati csatlakozást (. ábra, [] és 4. ábra, []). 4. ábra Két modul összekötése, a hálózati csatlakozs létrehozása LED-jelzések az EM0-modulon (. ábra, [5]) LED-állapot Jelentés Eljárás Zöld (folyamatosan) Zöld (villog) Piros (rövid ideig) Minden csatlakozás megfelelõ. Legalább 5 perce nincs kommunikáció a kazánnal. A feszültség a kazánra csatlakozik. Végezzen el egy reset-et. Ha a hiba a reset-tel nem szûnt meg, kérje a fûtésszerelúõ tanácsát. Lásd a kazán utasításait is. Piros (folyamatosan) Az EM0 hibás. Értesítse a fûtésszerelõt. Lásd a kazán utasításait is. A muszaki fejlesztések miatti változtatás joga fenntartva! EM0 modul 0/0 35

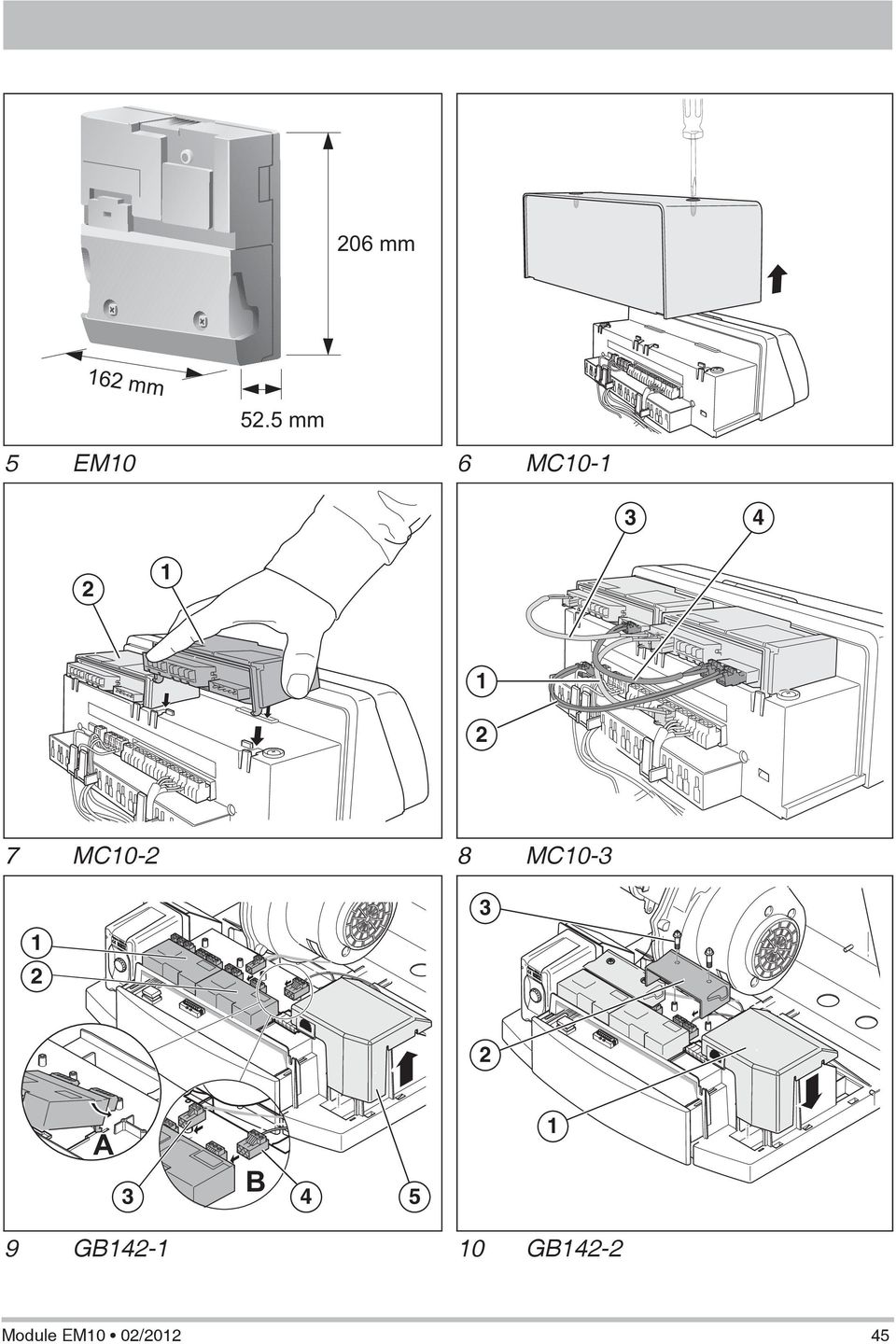

5 06 mm 6 mm 5.5 mm 5 EM0 6 MC MC0-8 MC0-3 3 A B GB4-0 GB4- Module EM0 0/0 45

6 GB6 (>70 kw)- GB6 (>70 kw)- EMS 30 VAC 3 GB6 (<70 kw)- 4 GB6 (<70 kw)- 5 mm Module EM0 0/0

7 Netz module Netz module 30 VAC AS AS EMS 30 VAC 0-0 V EMS 9 Module EM0 0/0 47

8 Bosch Thermotechnik GmbH Sophienstrasse 30-3 D Wetzlar A 0007
