1 Szervizutasítás Funkciómodul FM444 Alternatív hőtermelő Szakemberek számára Üzembe helyezés és szervizmunkák előtt figyelmesen olvassa el (2008/03) HU

2 Tartalomjegyzék 1 Biztonság Ehhez az utasításhoz Rendeletésszerű használat Szabványok és irányelvek Az alkalmazott szimbólumok magyarázata Vegye figyelembe ezeket a tudnivalókat Megsemmisítés Termékismertetés Az alkalmazott fogalmak magyarázata Szerelés Szállítási terjedelem A szoftver-verziók ellenőrzése Beépítés Logamatic 4000 szabályozókészülékbe Be- és kimenetek csatlakoztatása Érzékelők csatlakoztatása Ajánlott hidraulikus kapcsolások Hidraulikus kapcsolások kézi hőtermelőkhöz M1 hidraulikus kapcsolás: Önálló rendszer pufferrel M2 hidraulikus kapcsolás: Puffer-alternatív kapcsolás M3 hidraulikus kapcsolás: Puffer-bypass kapcsolás M4 hidraulikus kapcsolás: Kombitároló-puffer-bypass kapcsolás falikazánhoz M5 hidraulikus kapcsolás: Kombitároló-puffer-bypass kapcsolás álló kazánokhoz M6 hidraulikus kapcsolás: Változó hőmérsékletű tároló M7 hidraulikus kapcsolás: Változó hőmérsékletű tároló falikazánnal Hidraulikus kapcsolások automatikus hőtermelőkhöz A1 hidraulikus kapcsolás: Közvetlen üzem/önálló rendszer A2 hidraulikus kapcsolás: Önálló rendszer pufferrel A3 hidraulikus kapcsolás: Sorba kapcsolás A4 hidraulikus kapcsolás: Sorba kapcsolás (több-)kazános rendszerekhez váltóval A5 hidraulikus kapcsolás: Puffer-bypass kapcsolás A6 hidraulikus kapcsolás: Puffer-alternatív kapcsolás A7 hidraulikus kapcsolás: Puffer-szivattyú kapcsolás FM444 funkciómodul - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

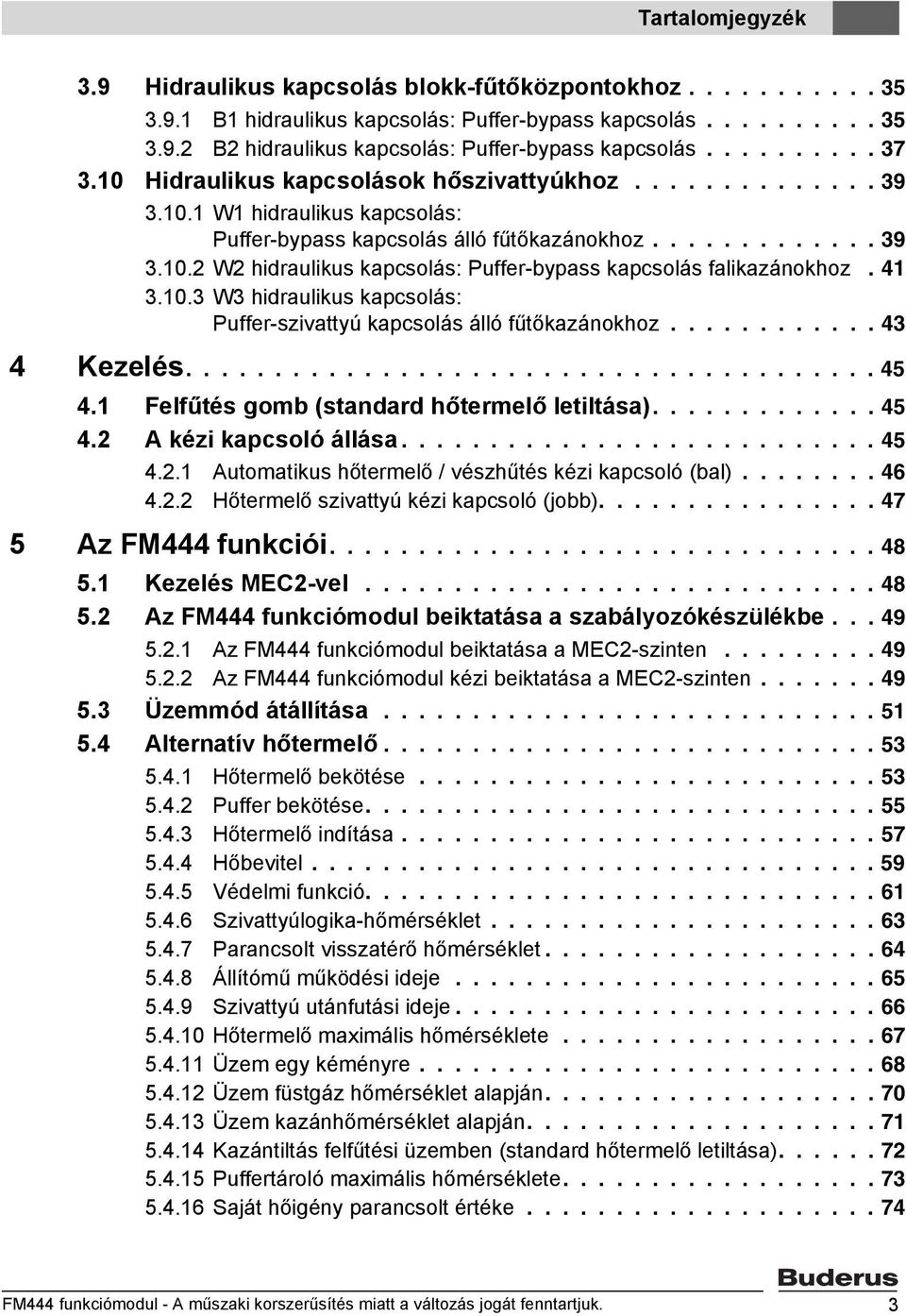

3 Tartalomjegyzék 3.9 Hidraulikus kapcsolás blokk-fűtőközpontokhoz B1 hidraulikus kapcsolás: Puffer-bypass kapcsolás B2 hidraulikus kapcsolás: Puffer-bypass kapcsolás Hidraulikus kapcsolások hőszivattyúkhoz W1 hidraulikus kapcsolás: Puffer-bypass kapcsolás álló fűtőkazánokhoz W2 hidraulikus kapcsolás: Puffer-bypass kapcsolás falikazánokhoz W3 hidraulikus kapcsolás: Puffer-szivattyú kapcsolás álló fűtőkazánokhoz Kezelés Felfűtés gomb (standard hőtermelő letiltása) A kézi kapcsoló állása Automatikus hőtermelő / vészhűtés kézi kapcsoló (bal) Hőtermelő szivattyú kézi kapcsoló (jobb) Az FM444 funkciói Kezelés MEC2-vel Az FM444 funkciómodul beiktatása a szabályozókészülékbe Az FM444 funkciómodul beiktatása a MEC2-szinten Az FM444 funkciómodul kézi beiktatása a MEC2-szinten Üzemmód átállítása Alternatív hőtermelő Hőtermelő bekötése Puffer bekötése Hőtermelő indítása Hőbevitel Védelmi funkció Szivattyúlogika-hőmérséklet Parancsolt visszatérő hőmérséklet Állítómű működési ideje Szivattyú utánfutási ideje Hőtermelő maximális hőmérséklete Üzem egy kéményre Üzem füstgáz hőmérséklet alapján Üzem kazánhőmérséklet alapján Kazántiltás felfűtési üzemben (standard hőtermelő letiltása) Puffertároló maximális hőmérséklete Saját hőigény parancsolt értéke FM444 funkciómodul - A műszaki korszerűsítés miatt a változás jogát fenntartjuk. 3

4 Tartalomjegyzék 6 Reléteszt Hibajelentés Hibák Monitoradatok Alternatív hőtermelő Hőtermelő üzemállapota Hőtermelő állítómű Hőtermelö üzeme Hőtermelö kazán Puffertároló Hőtermelö pufferfűtése Hőtermelő bekötése Üzem egy kéményre Érzékelő-jelleggörbék Címszójegyzék FM444 funkciómodul - A műszaki korszerűsítés miatt a változás jogát fenntartjuk.

5 Biztonság 1 1 Biztonság 1.1 Ehhez az utasításhoz 1.2 Rendeletésszerű használat 1.3 Szabványok és irányelvek Ez a fejezet olyan általános biztonsági tudnivalókat tartalmaz, amelyeket az FM444 funkciómodulon végzendő szerviztevékenysége során figyelembe kell vennie. Ezenkívül a jelen szervizutasítás többi fejezetében is találhatók biztonsági tudnivalók, amelyeket szintén figyelembe kell vennie. A következőkben ismertetésre kerülő tevékenységek megkezdése előtt figyelmesen olvassa el a biztonsági tudnivalókat. A biztonsági rendszabályok figyelmen kívül hagyása személyi sérülésekhez - akár halálesethez is - valamint anyagi és környezeti károkhoz vezethet. Az FM444 funkciómodult a Logamatic 4000 szabályozórendszerhez tartozó szabályozókba építheti be. A kifogástalan üzemhez a szabályozókészülék és a MEC2 kezelőegység legalább 7.xx szoftver-verziója szükséges. Ez a termék felépítését, működési módját tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőséget a CE jel tanúsítja. A termék megfelelőségi nyilatkozata megtalálható a internet-címen vagy az illetékes Buderus képviseletnél igényelhető. FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 5

6 1 Biztonság 1.4 Az alkalmazott szimbólumok magyarázata A figyelemfelhívó szavakkal két veszélyfokozat különböztethető meg: ÉLETVESZÉLY FIGYELMEZTETÉS! A termék okozta olyan esetleges veszélyt jelöl, amely kielégítő megelőző intézkedések nélkül súlyos testi sérülésekhez, sőt halálos sérülésekhez vezethet. SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS VIGYÁZAT! Potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérülésekhez, vagy anyagi károkhoz vezethet. FELHASZNÁLÓI TUDNIVALÓ A felhasználói tudnivalók a technológia optimális, gazdaságos, biztonságos és környezetkímélő használatát és kezelését teszik lehetővé. 6 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

7 Biztonság Vegye figyelembe ezeket a tudnivalókat Az FM444 funkciómodul kifejlesztése és gyártása a legújabb műszaki szinvonalnak és az ismert biztonságtechnikai szabályoknak megfelelően történt. Ennek ellenére szakszerűtlen szerviztevékenység esetén nem zárhatók ki teljesen az anyagi károk keletkezése. Az FM444 funkciómodulon végzendő szerviztevékenységének megkezdése előtt figyelmesen olvassa el ezt a szervizutasítást. ÉLETVESZÉLY FIGYELMEZTETÉS! elektromos áram miatt! B Ügyeljen arra, hogy a szerelést, az elektromos kábelezést, az első üzembe helyezést, az árambekötést, valamint a karbantartást és az állagfenntartást csak megfelelő képzettségű szakemberek végezzék, az idevágó műszaki rendszabályok betartása mellett. B Ennek során a helyi előírásokat is be kell tartani! ÉLETVESZÉLY FIGYELMEZTETÉS! elektromos áram miatt! B Ügyeljen arra, hogy minden elektromos munkát csak arra felhatalmazott szakemberek végezzenek. B A szabályozókészülék kinyitása előtt: a szabályozót minden pólust megszakítva áramtalanítsa és biztosítsa véletlenszerű visszakapcsolással szemben. ÉLETVESZÉLY elektromos áram miatt! FIGYELMEZTETÉS! Egy vezetékérnek a kapocsról való véletlen lebontása miatt a 230 V és a törpefeszültség közötti feszültségáthúzás veszélyét meg kell akadályozni! B Ezért minden vezeték vezetékereit kölcsönösen rögzítse (például kábelkötözőkkel) vagy csak nagyon rövid szakaszon távolítsa el a vezetékköpenyt. FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 7

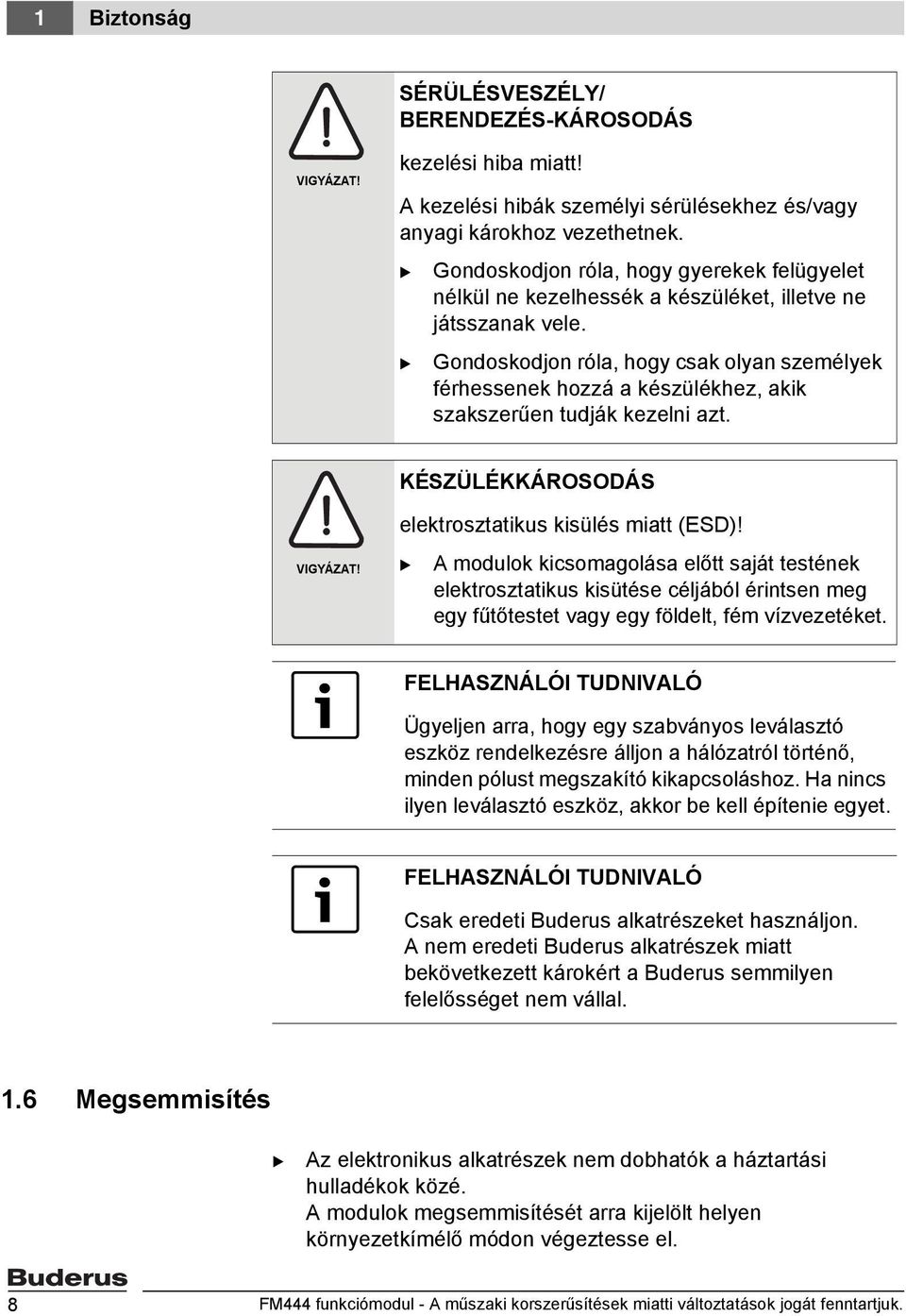

8 1 Biztonság SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS VIGYÁZAT! kezelési hiba miatt! A kezelési hibák személyi sérülésekhez és/vagy anyagi károkhoz vezethetnek. B Gondoskodjon róla, hogy gyerekek felügyelet nélkül ne kezelhessék a készüléket, illetve ne játsszanak vele. B Gondoskodjon róla, hogy csak olyan személyek férhessenek hozzá a készülékhez, akik szakszerűen tudják kezelni azt. KÉSZÜLÉKKÁROSODÁS VIGYÁZAT! elektrosztatikus kisülés miatt (ESD)! B A modulok kicsomagolása előtt saját testének elektrosztatikus kisütése céljából érintsen meg egy fűtőtestet vagy egy földelt, fém vízvezetéket. FELHASZNÁLÓI TUDNIVALÓ Ügyeljen arra, hogy egy szabványos leválasztó eszköz rendelkezésre álljon a hálózatról történő, minden pólust megszakító kikapcsoláshoz. Ha nincs ilyen leválasztó eszköz, akkor be kell építenie egyet. FELHASZNÁLÓI TUDNIVALÓ Csak eredeti Buderus alkatrészeket használjon. A nem eredeti Buderus alkatrészek miatt bekövetkezett károkért a Buderus semmilyen felelősséget nem vállal. 1.6 Megsemmisítés B Az elektronikus alkatrészek nem dobhatók a háztartási hulladékok közé. A modulok megsemmisítését arra kijelölt helyen környezetkímélő módon végeztesse el. 8 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

9 Termékismertetés 2 2 Termékismertetés Az FM444 funkciómodul kizárólag a modulrendszerű Logamatic 4000 szabályozórendszerben történő használatra lett kifejlesztve. Az FM444 funkciómodulból csak egy darab építhető be egy, a Logamatic 4000 szabályozórendszerhez tartozó szabályozókészülékbe. Az FM444 funkciómodul fő funkciója az, hogy egy, puffertárolóval rendelkező vagy anélküli, alternatív hőtermelőt integráljon egy meglévő szabályozókészülékbe. Az FM444 funkciómodul beépítése után a következő funkciókat vagy csatlakozási lehetőségeket használhatja: Az alternatív hőtermelőjének, pl. szilárdtüzelésű kazánjának bekötése a fűtési rendszerébe. Intelligens puffervezérlés a rendszerben létező hő automatikus felismerésével és így a kazán indításának megakadályozása. Az alternatív hőtermelő és az esetleges meglévő puffertároló üzemi értékeinek lekérdezése. FELHASZNÁLÓI TUDNIVALÓ A modul csak arra a szabályozókészülékre van hatással, amelyikbe be van építve. Ha a modul a 0 vagy az 1 címmel van beépítve a Masterszabályozókészülékbe, akkor az alternatív hőtermelő a csatlakoztatott kazánra és az összes csatlakoztatott szabályozókészüléktől érkező hőigényre van hatással. Ha a modul egy alállomásba (cím: 2-15) van beépítve, akkor a modul ezen alállomás hőigényére van hatással. Ilyenkor nem befolyásolja a kazánt, mivel a Master-szabályozókészülékben további szabályozókészülékektől érkező hőigény állhat fenn. FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 9

10 2 Termékismertetés ábra Az FM444 funkciómodul előlapja 1 Automatikus hőtermelő / vészhűtés kézi kapcsoló 2 LED "SWE": állítómű hőtermelő, ill. puffertároló bekötéséhez (hőtermelő, ill. puffertároló nincs bekötve) 3 LED "SWE": állítómű hőtermelő, ill. puffertároló bekötéséhez (hőtermelő, ill. puffertároló be van kötve) 4 LED "WE-ON": automatikus hőtermelő bekapcsolva, vagy a vészhűtés aktív manuális hőtermelő esetén 5 LED: standard hőtermelő letiltva 6 Standard hőtermelő letiltása / letiltás megszüntetése gomb 7 "Modulzavar" LED (piros) általános modulzavar 8 LED "WE": alternatív hőtermelő üzemel visszajelzés 9 LED "PWE": hőtermelő szivattyúja bekapcsolva 10 LED "SWR": állítómű visszatérő hőmérséklet szabályozáshoz (melegebbet a hőtermelőnek, azaz fokozottabb bekeverés) 11 LED "SWR": állítómű visszatérő hőmérséklet szabályozáshoz (hidegebbet a hőtermelőnek, azaz kevesebb bekeverés, ill. több a fűtési rendszerbe) 12 Hőtermelő szivattyú kézi kapcsoló 10 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

11 Termékismertetés Az alkalmazott fogalmak magyarázata Alternatív hőtermelő Az "Alternatív hőtermelő" fogalom alatt olyan hőtermelőkre gondolunk, amelyek nem kizárólag ásványi tüzelőanyagokkal üzemelnek (olajüzemű vagy gázüzemű kazán), ill. nem kizárólag hőtermelésre szolgálnak. Példák alternatív hőtermelőre: hasábfa-tüzelésű kazánok, pelletkazánok, apríték-tüzelésű kazánok, hőszivattyúk, BHKW blokk-fűtőközpontok vagy tüzelőanyag-cellás fűtőkészülékek. Kézi hőtermelő Automatikus hőtermelő Egy kézi hőtermelő úgy definiálható, hogy annak indítása manuális módon, azaz kézzel történik, mint pl. egy hasábfa-tüzelésű kazánnál. Egy automatikus hőtermelő úgy definiálható, hogy azt automatikusan indítja az FM444 funkciómodul és a tüzelőanyag ellátása is automatikusan történik. Az indítás vagy potenciálmentes érintkezővel (WE-ON) vagy kommunikáció útján (előkészületben van) történik. Példa automatikus hőtermelőre: pelletkazán Standard hőtermelő Alternatív üzem Standard hőtermelőnek nevezzük azokat a kazánokat, amelyek ásványi tüzelőanyagokkal üzemelnek, mint pl. a kondenzációs gázkazánok vagy az olaj-/gázüzemű speciális kazánok, megkülönböztetve őket az alternatív hőtermelőktől. Az alternatív üzemmód azt jelenti, hogy vagy az alternatív hőtermelő, ill. az alternatív hőtermelő által fűtött puffertároló, vagy pedig a standard hőtermelő üzemel. FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 11

12 2 Termékismertetés Soros üzem Párhuzamos üzem A soros üzemmód azt jelenti, hogy ha az alternatív hőtermelő, ill. az alternatív hőtermelő által fűtött puffertároló melegebb a rendszer visszatérőjénél, akkor az a standard hőtermelő visszatérő hőmérséklet emeléséhez kerül bekötésre. Ez azt jelenti tehát, hogy azok "sorba" lesznek csatlakoztatva. A párhuzamos üzemmód azt jelenti, hogy mind a kazán, mind az alternatív hőtermelő a hidraulikus váltó primer oldalára lesz bekötve. Csak akkor célszerű ezt a bekötési formát alkalmazni, ha az alternatív hőtermelő ugyanazt a "delta T" hőmérséklet különbséget és ugyanazt az előremenő hőmérsékletet képes produkálni mint a standard hőtermelő. Puffer-bypass kapcsolás váltószeleppel A váltószelepes puffer-bypass kapcsolás az egy puffertárolós "soros üzemmód" átültetése. Vagyis ha a puffertároló melegebb a rendszer visszatérőjénél, akkor egy 3-utú váltószelep átkapcsol és az egész fűtővizet a puffertárolón keresztül átvezeti a kazánvisszatérőre. Különben az kerülő úton (bypass) lesz vezetve. Puffer-bypass kapcsolás szivattyúval A szivattyús puffer-bypass kapcsolás az egy puffertárolós "soros üzemmód" átültetése. Vagyis ha a puffertároló melegebb a rendszer visszatérőjénél és a rendszer részéről hőigény jelentkezik, akkor egy szivattyú kerül vezérlésre és segítségével hő jut el a puffertárolóból a kazánvisszatérőbe. Akkor ajánlatos ezt a kapcsolást alkalmazni, ha a fűtővíz egy résztérfogatáramát a puffertárolón keresztül kell vezetni. Ellenkező esetben a szivattyú kikapcsol és az egész fűtővíz a puffertárolót kikerülve lesz vezetve (bypass). 12 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

13 Termékismertetés 2 Puffer-alternatív kapcsolás A puffer-alternatív kapcsolás az egy puffertárolós "alternatív üzemmód" átültetése. Vagyis ha a puffertároló melegebb a rendszer parancsolt hőmérsékleténél, akkor egy 3-utú váltószelep átkapcsol és a fűtővizet a standard hőtermelő helyett a puffertárolón keresztül átvezeti a fűtési rendszer előremenőjére. Vészhűtés Az FM444 modul a kézi hőtermelőkkel kapcsolatban vészhűtési funkcióval rendelkezik, vagyis a modul a WE-ON potenciálmentes érintkezőt használja valamely üzemeltető oldali beavatkozás aktiválására. Ilyenkor például bekapcsolhatnak egy szivattyút vagy adhatnak egy jelet egy biztonsági berendezésre. A vészhűtés akkor kerül aktiválásra, ha az alternatív hőtermelő hőmérséklete 4 K-nel túllépi a maximális hőmérsékletet. Felfűtési funkció Az FM444 modul az alternatív hőtermelőkkel kapcsolatban rendelkezik egy olyan funkcióval, amely az alternatív hőtermelő indulási fázisában gombnyomásra megakadályozza a standard hőtermelő indítását. Ezzel a felfűtési funkcióval a rendszer üzemeltetője a gomb működtetésével letilthatja a fűtőkazánt. Az az idő, amíg a kazánnak tiltva kell lennie, beállítható. A beállítási tartomány 0 perctől egészen az állandóan letiltva állapotig terjed. A gyári beállításban ez az idő 60 perc. Ez a funkció vagy az idő leteltével automatikusan, vagy pedig a gomb újbóli megnyomásakor megszűnik. A hőtermelő letiltását a modul előlapján lévő "Standard hőtermelő letiltva" LED jelzi ki. FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 13

14 3 Szerelés 3 Szerelés 3.1 Szállítási terjedelem B Ellenőrizze a szállítmány teljességét ábra Az FM444 funkciómodul szállítási terjedelme 1 Modul FM444 1 x 2 Érzékelő 6 mm 1) 2 x 3 9 mm-es csőre szerelhető érzékelő 1) 2 x 4 Rögzítőanyag 9 mm-es érzékelőhöz 1 x ábra Különféle csatlakozókapcsok nélkül: Műszaki dokumentumok 1) Az érzékelők a beépítési viszonyoktól függően a 2. tábl., 17. oldal-ban megnevezett érzékelő-csatlakozásokhoz használhatók. A karakterisztikák azonosak. 14 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

15 Szerelés A szoftver-verziók ellenőrzése A szoftver-verzió a CM 431 controllermodulnál és a MEC2 kezelőegységnél egyaránt legalább a 7.xx verziónak feleljen meg. B A beépítés előtt a kezelőegység segítségével a szervizszinten ("Verzió" menü) ellenőrizze ezt. Részletesebb információk bármelyik Buderus képviseletnél kaphatók. 3.3 Beépítés Logamatic 4000 szabályozókészülékbe Az FM444 funkciómodul a Logamatic 4000-es szabályozókészüléksorozat bármelyik szabad csatlakozási helyébe bedugaszolható (pl. 1 4 csatlakozási hely Logamatic 43xx esetén). FELHASZNÁLÓI TUDNIVALÓ Ajánlás: az FM444 funkciómodult lehetőleg a szabályozókészülék jobb oldalán helyezze el. Ezzel érhető el a fűtőkörök logikai hozzárendelése. A fűtőköri modulokat bal oldalról (az 1 csatlakozási helytől) kezdve célszerű bedugaszolni a szabályozókészülékbe. Kivételek: bizonyos funkciómodulokat előírt csatlakozási helyekre kell beépíteni (pl. az FM446-ot a 4. csatlakozási helyre, ha van ilyen, a funkciómodulok dokumentumai) ábra Az csatlakozási helyek hozzárendelése (példa: Logamatic 43xx) FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 15

16 3 Szerelés FELHASZNÁLÓI TUDNIVALÓ A modul csak arra a szabályozókészülékre van hatással, amelyikbe be van építve. Ez azt jelenti: ha a modul a Masterbe a 0 vagy az 1 címmel van beépítve, akkor a csatlakoztatott kazán(ok)ra van hatással. Ha a modul egy alállomásba van beépítve, akkor a modul ezen alállomás hőigényére van hatással. 3.4 Be- és kimenetek csatlakoztatása Az FM444 funkciómodul hátoldalán fent a kisfeszültségű kapcsok és a 230 V-os kimenetek állnak a rendelkezésére. A kapocsléceken a hozzá tartozó csatlakozódugóknak megfelelő felirattal ellátott, színes öntapadó címkék találhatók. A csatlakozódugók színjelöléssel vannak ellátva és kódoltak. B Előírásszerűen csatlakoztassa a be- és kimeneteket. További tudnivalók fejezetben. Netz PWE SWE WE-ON Megjelölés Hálózati betáplálás Hőtermelő szivattyúja Állítómű hőtermelő bekötéséhez Hőtermelő bekapcsolása Funkció Ez a szivattyú szolgál a hőtermelőnek a rendszerbe való beiktatására, azaz pl. egy puffer fűtésére vagy puffer nélküli rendszerekben egy bypass- vagy mérési helyi szivattyú aktiválására. Erről a kimenetről kap vezérlést az az állítómű (váltószelep), amellyel a hőtermelőnek vagy a puffertárolónak a rendszerbe való bekötése történik. Ennél a kimenetnél egy potenciálmentes érintkezőről van szó. Ennek két különböző funkciója van, amelyek a hőtermelő típusától függően használhatók fel. Automatikus hőtermelő: a hőtermelőt ezen a potenciálmentes érintkezőn keresztül tudja bekapcsolni a Logamatic szabályozókészülék. Kézi hőtermelő (pl. szilárd tüzelésű kazán): ezen a potenciálmentes érintkezőn keresztül lehet a helyszínen a vészhűtést aktiválni. Vagyis ezzel vezérelhető egy szivattyú, egy szelep vagy riasztó berendezés. 1. tábl. Be- és kimenetek (kapocsjelölések) 16 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

17 Szerelés 3 SWR KWE RS232 Megjelölés Hőtermelő visszatérő állítómű Hőtermelő kommunikáció Funkció Erről a kimenetről történik a visszatérő hőmérséklet szabályozás állítóművének (keverő) vezérlése. RS232-interfész (előkészületben): alternatív hőtermelőkkel folytatott kommunikációhoz RS3964 R protokoll (pl. Buderus-BHKW blokk-fűtőközpont) segítségével 1. tábl. Be- és kimenetek (kapocsjelölések) 3.5 Érzékelők csatlakoztatása Az FM444 funkciómodul hátoldalán fent találhatók az érzékelőcsatlakozók. A kapocsléceken a hozzá tartozó csatlakozódugóknak megfelelő felirattal ellátott, színes öntapadó címkék találhatók. A csatlakozódugók színjelöléssel vannak ellátva és kódoltak. B Az érzékelőket helyesen csatlakoztassa és helyes pozíciókba szerelje fel. További tudnivalók fejezetben. FPU FPM FPO FAR FWG Megjelölés Puffer alsó hőmérséklet érzékelő Puffer középső hőmérséklet érzékelő Puffer felső hőmérséklet érzékelő Rendszer visszatérő hőmérséklet érzékelő Hőtermelő füstgáz hőmérséklet érzékelő Funkció Ez az érzékelő automatikus alternatív hőtermelőkkel kapcsolatban a puffer fűtésének lekapcsolására szolgál. Manuális, kézzel indított alternatív hőtermelőkkel kapcsolatban ez az érzékelő, az FWV érzékelővel közösen, a PWE puffertároló töltőszivattyú hőmérséklet-különbséggel szabályozott vezérléséhez szükséges. Ez az érzékelő a puffer fűtésekor egy automatikus alternatív hőtermelő bekapcsolására szolgál. Erre az érzékelőre puffertároló esetén van szükség. A hőmérséklettől függően dönti el a szabályozórendszer, hogy áramoltasson-e vizet a puffertárolón keresztül. Ez az érzékelő szolgál referencia-érzékelőként a sorba kapcsolás, ill. a puffer-bypass kapcsolás esetén. Más érzékelőkhöz képest fennálló hőmérséklet-különbségtől függően dönti el a szabályozórendszer, hogy áramoltasson-e vizet az alternatív hőtermelőn, ill. a puffertárolón keresztül. A füstgáz hőmérséklet érzékelő az alternatív hőtermelő üzemének felismerésére szolgál. Akkor van szükség erre az érzékelőre, ha egy standard hőtermelő és egy kézi üzemeltetésű szilárd tüzelésű kazán kéményre üzemel, ill. ha mindig csak egy hőtermelőnek kell üzemelnie. 2. tábl. Érzékelő-csatlakozók FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 17

18 3 Szerelés FWR FWV Megjelölés Hőtermelő visszatérő érzékelő Hőtermelő előremenő érzékelő Funkció Ezzel az érzékelővel biztosíthatók az alternatív hőtermelő üzemi feltételei. Akkor van szükség erre az érzékelőre, ha az alternatív hőtermelő számára visszatérő hőmérséklet szabályozás aktív. Ez az érzékelő informálja a szabályozórendszert az alternatív hőtermelő hőmérsékletéről. Mindig akkor van szükség erre az érzékelőre, ha megtörtént egy hőtermelő paraméterezése. 2. tábl. Érzékelő-csatlakozók FELHASZNÁLÓI TUDNIVALÓ A szükséges de nem csatlakoztatott érzékelők hibaüzenetet generálnak. 18 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

19 Szerelés Ajánlott hidraulikus kapcsolások Az ajánlott hidraulikus kapcsolások a hőtermelők fajtája szerinti kialakításúak. A cím megjelöli a bekötés formáját. A következő hőtermelő-típusok különböztethetők meg: kézi ( 3.7. fejezetben), automatikus ( 3.8. fejezetben), blokk-fűtőközpontok ( 3.9. fejezetben) és hőszivattyúk ( fejezetben). Minden hidraulikus kapcsoláshoz fel vannak sorolva azok a megfelelő paraméterek, amelyekkel be kell állítani a rendszert. A szürkén jelölt paraméterek más paraméterek beállítása miatt eltűnnek, azaz nem kerülnek kijelzésre. BERENDEZÉS-KÁROSODÁS VIGYÁZAT! Az ebben a fejezetben bemutatott hidraulikus kapcsolások kizárólag a szükséges, illetve lehetséges érzékelők, szivattyúk és keverőszelepek elhelyezését ismertető vázlatos ábrázolások. Ennek során az áttekinthetőség érdekében a nem mindig szükséges hidraulikus komponensek, például túláramszelepek, tágulási tartályok stb. ábrázolásától eltekintünk! B A hidraulikus berendezés installálását a legújabb műszaki színvonalnak megfelelően végezze el. Megjelölés Megjelölés ATW Füstgáz visszaáramlás érzékelő FWR Hőtermelő visszatérő érzékelő FAR Rendszer visszatérő hőmérséklet érzékelő FWV Hőtermelő előremenő érzékelő FK Kazánhőmérséklet érzékelő (KSE hidr. váltónál) PH Fűtési keringtető szivattyú FPM Puffer középső hőmérséklet érzékelő PK Kazánköri szivattyú FPO Puffer felső hőmérséklet érzékelő PS Tároló töltőszivattyú FPU Puffer alsó hőmérséklet érzékelő PWE Hőtermelő szivattyúja FV Fűtőköri előremenő érzékelő SH Fűtőköri keverőszelep FB Használati melegvíz érzékelő SWE Állítómű hőtermelő bekötéséhez SWR Hőtermelő visszatérő állítómű FWG Hőtermelő füstgáz hőmérséklet érzékelő WE-ON Hőtermelő bekapcsolása 3. tábl. A hidraulikus kapcsolásokban alkalmazott rövidítések FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 19

20 3 Szerelés 3.7 Hidraulikus kapcsolások kézi hőtermelőkhöz M1 hidraulikus kapcsolás: Önálló rendszer pufferrel *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása nincs/közvetlen 3. Hőtermelő indítása Kézi 4. Hőbevitel Szivattyú 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre nem 12. Üzemben a következő füstgáz hőmérséklettől 70 C 13. Üzemben a következő hőtermelő hőmérséklettől 60 C elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke elrejtve 20 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

21 Szerelés M2 hidraulikus kapcsolás: Puffer-alternatív kapcsolás *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Alternatív 3. Hőtermelő indítása Kézi 4. Hőbevitel Szivattyú 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre nem 12. Üzemben a következő füstgáz hőmérséklettől 70 C 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke elrejtve FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 21

22 3 Szerelés M3 hidraulikus kapcsolás: Puffer-bypass kapcsolás *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Puffer-bypass 3. Hőtermelő indítása Kézi 4. Hőbevitel Szivattyú 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre nem 12. Üzemben a következő füstgáz hőmérséklettől 70 C 13. Üzemben a következő hőtermelő hőmérséklettől 60 C elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke elrejtve 22 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

23 Szerelés M4 hidraulikus kapcsolás: Kombitároló-puffer-bypass kapcsolás falikazánhoz *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Puffer-bypass 3. Hőtermelő indítása Kézi 4. Hőbevitel Szivattyú 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre nem 12. Üzemben a következő füstgáz hőmérséklettől 70 C 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke elrejtve FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 23

24 3 Szerelés M5 hidraulikus kapcsolás: Kombitároló-puffer-bypass kapcsolás álló kazánokhoz *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Puffer-bypass 3. Hőtermelő indítása Kézi 4. Hőbevitel Szivattyú 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre nem 12. Üzemben a következő füstgáz hőmérséklettől 70 C 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke elrejtve 24 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

25 Szerelés M6 hidraulikus kapcsolás: Változó hőmérsékletű tároló *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása 3. Hőtermelő indítása Kézi 4. Hőbevitel Szivattyú Ingadozó hőmérsékletű tároló 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre nem 12. Üzemben a következő füstgáz hőmérséklettől 70 C 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke elrejtve FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 25

26 3 Szerelés M7 hidraulikus kapcsolás: Változó hőmérsékletű tároló falikazánnal *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása 3. Hőtermelő indítása Kézi 4. Hőbevitel Szivattyú Ingadozó hőmérsékletű tároló 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 50 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre nem 12. Üzemben a következő füstgáz hőmérséklettől 70 C 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke elrejtve 26 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

27 Szerelés Hidraulikus kapcsolások automatikus hőtermelőkhöz A1 hidraulikus kapcsolás: Közvetlen üzem/önálló rendszer *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Közvetlen 2. Puffer beiktatása elrejtve 3. Hőtermelő indítása Logamatic Hőbevitel elrejtve 5. Védelmi funkció Szivattyúlogika 6. Szivattyúlogika-hőmérséklet 60 C 7. Parancsolt visszatérő hőm. elrejtve 8. Állítómű működési ideje elrejtve 9. Szivattyú utánfutási ideje elrejtve 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete elrejtve 16. Saját hőigény parancsolt értéke ki FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 27

28 3 Szerelés A2 hidraulikus kapcsolás: Önálló rendszer pufferrel *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása nincs/közvetlen 3. Hőtermelő indítása Logamatic Hőbevitel Szivattyú 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C elrejtve 16. Saját hőigény parancsolt értéke ki 28 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

29 Szerelés A3 hidraulikus kapcsolás: Sorba kapcsolás *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Sorba kötve 2. Puffer beiktatása elrejtve 3. Hőtermelő indítása Logamatic Hőbevitel elrejtve 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. kémény elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke ki FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 29

30 3 Szerelés A4 hidraulikus kapcsolás: Sorba kapcsolás (több-)kazános rendszerekhez váltóval *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Sorba kötve 2. Puffer beiktatása elrejtve 3. Hőtermelő indítása Logamatic Hőbevitel elrejtve 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke ki 30 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

31 Szerelés A5 hidraulikus kapcsolás: Puffer-bypass kapcsolás *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Puffer-bypass 3. Hőtermelő indítása Logamatic Hőbevitel Szivattyú 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke ki FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 31

32 3 Szerelés A6 hidraulikus kapcsolás: Puffer-alternatív kapcsolás *) nem kötelezően szükséges Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Alternatív 3. Hőtermelő indítása Logamatic Hőbevitel Szivattyú 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke ki 32 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

33 Szerelés A7 hidraulikus kapcsolás: Puffer-szivattyú kapcsolás A puffertárolón keresztülfolyik a rendszer térfogatáramának egy része. *) nem kötelezően szükséges 1) Csatlakoztassa a szivattyút az SWE "Állítómű nyitva" kimenetre (43-as kapocs) Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Szivattyú csatlakozás az SWE "Állítómű nyitva" kimenetre (43-as kapocs) 3. Hőtermelő indítása Logamatic Hőbevitel Szivattyú 5. Védelmi funkció Min. vissz.-hőm. 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. 40 C az alternatív hőtermelőtől függ 8. Állítómű működési ideje 120 s 9. Szivattyú utánfutási ideje 5 perc 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 33

34 3 Szerelés Szám Paraméterek Beállítás Ismertetés 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke ki 34 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

35 Szerelés Hidraulikus kapcsolás blokk-fűtőközpontokhoz B1 hidraulikus kapcsolás: Puffer-bypass kapcsolás A BHKW blokk-fűtőközpont indítható Logamatic 4000 szabályozóval, pl. hőtől függő üzemmódban. *Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Puffer-bypass 3. Hőtermelő indítása Logamatic Hőbevitel külsö szabályoz. 5. Védelmi funkció nincs/külső 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. elrejtve 8. Állítómű működési ideje elrejtve 9. Szivattyú utánfutási ideje elrejtve 10. Hőtermelő maximális hőmérséklete 90 C 11. Üzem egy kéményre elrejtve FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 35

36 3 Szerelés Szám Paraméterek Beállítás Ismertetés 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke ki tárolófelfűtéshez saját időprogram lehetséges 36 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

37 Szerelés B2 hidraulikus kapcsolás: Puffer-bypass kapcsolás BHKW külső tényező által szabályozott, pl. áramfüggő üzemmód. Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Puffer-bypass 3. Hőtermelő indítása Külső szabályozó 4. Hőbevitel külsö szabályoz. 5. Védelmi funkció nincs/külső 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. elrejtve 8. Állítómű működési ideje elrejtve 9. Szivattyú utánfutási ideje elrejtve 10. Hőtermelő maximális hőmérséklete elrejtve 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől 70 C 13. Üzemben a következő hőtermelő hőmérséklettől 60 C csak FWG nélkül és nincs/idegen védelmi funkció 14. Kazántiltás felfűtési üzemben 60 perc FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 37

38 3 Szerelés Szám Paraméterek Beállítás Ismertetés 15. Puffer max. hőmérséklete 90 C 16. Saját hőigény parancsolt értéke elrejtve 38 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

39 Szerelés Hidraulikus kapcsolások hőszivattyúkhoz W1 hidraulikus kapcsolás: Puffer-bypass kapcsolás álló fűtőkazánokhoz A puffertárolón keresztülfolyik a rendszer egész térfogatárama. A használati melegvíz termelést tetszőlegesen a hőszivattyú is átveheti; ekkor hidraulikus és elektromos csatlakozás a 1, 2) hőszivattyúra. 1, 2) a hőszivattyú műszaki dokumentációja *) SWE állítómű akkor szükséges a hőszivattyú védelméhez, ha a fűtési rendszer méretezése miatt magas visszatérő hőmérsékletek fordulhatnak elő. Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Puffer-bypass 3. Hőtermelő indítása Logamatic Hőbevitel külsö szabályoz. 5. Védelmi funkció nincs/külső 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. elrejtve FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 39

40 3 Szerelés Szám Paraméterek Beállítás Ismertetés 8. Állítómű működési ideje elrejtve 9. Szivattyú utánfutási ideje elrejtve 10. Hőtermelő maximális hőmérséklete 55 C 1) /65 C 2) szabályozású hőszivattyú 2) előremenő hőmérséklet 1) visszatérő hőmérséklet szabályozású hőszivattyú 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 60 C 1) /65 C 2) 16. Saját hőigény parancsolt értéke ki Tárolófelfűtéshez saját időprogram lehetséges 40 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

41 Szerelés W2 hidraulikus kapcsolás: Puffer-bypass kapcsolás falikazánokhoz A puffertárolón keresztülfolyik a rendszer egész térfogatárama. A használati melegvíz termelést tetszőlegesen a hőszivattyú is átveheti; ekkor hidraulikus és elektromos csatlakozás a 1, 2). hőszivattyúra. 1, 2) a hőszivattyú műszaki dokumentációja *) SWE állítómű akkor szükséges a hőszivattyú védelméhez, ha a fűtési rendszer méretezése miatt magas visszatérő hőmérsékletek fordulhatnak elő. Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Puffer-bypass 3. Hőtermelő indítása Logamatic Hőbevitel külsö szabályoz. 5. Védelmi funkció nincs/külső 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. elrejtve 8. Állítómű működési ideje elrejtve 9. Szivattyú utánfutási ideje elrejtve FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 41

42 3 Szerelés Szám Paraméterek Beállítás Ismertetés 10. Hőtermelő maximális hőmérséklete 55 C 1) /65 C 2) szabályozású hőszivattyú 2) előremenő hőmérséklet 1) visszatérő hőmérséklet szabályozású hőszivattyú 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 60 C 1) /65 C 2) 16. Saját hőigény parancsolt értéke ki Tárolófelfűtéshez saját időprogram lehetséges 42 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

43 Szerelés W3 hidraulikus kapcsolás: Puffer-szivattyú kapcsolás álló fűtőkazánokhoz A puffertárolón keresztülfolyik a rendszer térfogatáramának egy része. A használati melegvíz termelést tetszőlegesen a hőszivattyú is átveheti; ekkor hidraulikus és elektromos csatlakozás a 1, 2) hőszivattyúra. 1, 2) a hőszivattyú műszaki dokumentációja *) Csatlakoztassa a szivattyút az SWE "Állítómű nyitva" kimenetre (43-as kapocs) Szám Paraméterek Beállítás Ismertetés 1. Hőtermelő bekötése Puffer 2. Puffer beiktatása Szivattyú csatlakozás az SWE "Állítómű nyitva" kimenetre (43-as kapocs) 3. Hőtermelő indítása Logamatic Hőbevitel külsö szabályoz. 5. Védelmi funkció nincs/külső 6. Szivattyúlogika-hőmérséklet elrejtve 7. Parancsolt visszatérő hőm. elrejtve 8. Állítómű működési ideje elrejtve 9. Szivattyú utánfutási ideje elrejtve FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 43

44 3 Szerelés Szám Paraméterek Beállítás Ismertetés 10. Hőtermelő maximális hőmérséklete 55 C 1) /65 C 2) szabályozású hőszivattyú 2) előremenő hőmérséklet 1) visszatérő hőmérséklet szabályozású hőszivattyú 11. Üzem egy kéményre elrejtve 12. Üzemben a következő füstgáz hőmérséklettől elrejtve 13. Üzemben a következő hőtermelő hőmérséklettől elrejtve 14. Kazántiltás felfűtési üzemben 60 perc 15. Puffer max. hőmérséklete 60 C 1) /65 C 2) 16. Saját hőigény parancsolt értéke ki Tárolófelfűtéshez saját időprogram lehetséges 44 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

45 Kezelés 4 4 Kezelés 4.1 Felfűtés gomb (standard hőtermelő letiltása) Az FM444 modul az alternatív hőtermelőkkel kapcsolatban rendelkezik egy olyan funkcióval, amely az alternatív hőtermelő indulási fázisában a "Felfűtés" gomb megnyomására megakadályozza az olaj-/gázüzemű speciális kazán indítását. Ezzel a felfűtési funkcióval a rendszer üzemeltetője a gomb egyszeri működtetésével 60 percre blokkolhatja a fűtőkazán indítását. Ez a funkció vagy az idő leteltével automatikusan, vagy pedig a gomb újbóli megnyomásakor megszűnik. A hőtermelő letiltását a LED jelzi ki. Ezzel a gombbal más üzemállapotokban is megszüntethető a kazán blokkolása. FELHASZNÁLÓI TUDNIVALÓ A hőtermelő alternatív üzemmódja esetén, ill. kéményre történő üzemelés esetén a kazán blokkolása nem szüntethető meg. Ilyenkor a gombnyomás visszaigazolásaként rövid ideig kialszik a világító dióda, majd újra kigyullad, mert az alternatív hőtermelő és az olaj-/gázüzemű speciális kazán egyidejű üzeme nem lehetséges, 4.2 A kézi kapcsoló állása A kézi kapcsolók különféle állásai különböző hatást gyakorolnak az alternatív hőtermelő szivattyújára, illetve a hőtermelő bekapcsolására. FELHASZNÁLÓI TUDNIVALÓ Normál esetben a kézi kapcsolók "AUT" állásban vannak. FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 45

46 4 Kezelés Automatikus hőtermelő / vészhűtés kézi kapcsoló (bal) Állás Hatás Az automatikus alternatív hőtermelő, ill. a vészhűtés kézi hőtermelők esetén le van kapcsolva. Ezt a beállítást csak új szerelés vagy karbantartási, illetve szervizmunkák esetén használja. Karbantartási és szervizmunkákat csak fűtéstechnikai szakembernek szabad végeznie. Az automatikus alternatív hőtermelő, ill. a vészhűtés kézi hőtermelők esetén az automatikus üzemmódban van, ez a standard beállítás. A kézi üzem, ill. a vészhűtés aktív. Az automatikus alternatív hőtermelő BE van kapcsolva. 4. tábl. Kézi kapcsoló állások (bal) Ha a kézi üzem aktív, akkor egy automatikus alternatív hőtermelő bekapcsolásra kerül anélkül, hogy konkrét hőigény, ill. hőelvétel lenne. az automatikus alternatív hőtermelő esetleg a maximális értéke fölé lesz felfűtve. egy esetleges puffertároló esetleg a maximális értéke fölé lesz fűtve. 46 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

47 Kezelés Hőtermelő szivattyú kézi kapcsoló (jobb) BERENDEZÉS-KÁROSODÁS VIGYÁZAT! Ha a kapcsolók állandóan "kézi" állásban vannak, károsodhat a hőtermelő, ill. a rendszer egyes részei. B Ügyeljen arra, hogy csak rövid ideig használja a "kézi" kapcsolóállást. Állás Hatás Az alternatív hőtermelő szivattyúja le van kapcsolva. Ezt a beállítást csak új szerelés vagy karbantartási, illetve szervizmunkák esetén használja. Karbantartási és szervizmunkákat csak fűtéstechnikai szakembernek szabad végeznie. Az alternatív hőtermelő szivattyúja automatikus üzemmódban van, ez a standard beállítás. Az alternatív hőtermelő szivattyúja kézi üzemmódban van. 5. tábl. Kézi kapcsoló állások (jobb) FELHASZNÁLÓI TUDNIVALÓ Normál esetben a kézi kapcsolók "AUT" állásban vannak. Ha a kézi üzem aktív, akkor az alternatív hőtermelő szivattyúja bekapcsol anélkül, hogy meglenne a kellő hőmérséklet. esetleg nem tarthatók be a kazán üzemeltetési feltételei. egy esetleges puffertároló kihűlhet. FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 47

48 5 Az FM444 funkciói 5 Az FM444 funkciói A következő pontokban elmagyarázzuk, hogyan használhatja és a MEC2 kezelőegységen hogyan állíthatja be a különböző funkciókat. 5.1 Kezelés MEC2-vel SZERVIZ-SZINT ált. adatok Szervizszint behívása A MEC2 4xxx típusú szabályozókészülékének mindenkori szervizutasítása pontosan ismerteti, hogyan kezelje a Logamatic kezelőegységet. Itt most rövid áttekintést kap a MEC2 kezelőegység kezeléséről. A MEC2 két kezelési szinttel (1. szint zárt kezelőfedélnél és 2. szint nyitott kezelőfedélnél) és egy szervizszinttel (kódkulccsal érhető el) rendelkezik. A szervizszinten különféle főmenük állnak a rendelkezésére, amelyek almenüiben végezheti el a szabályozókészülékek beállításait. 4. ábra MEC2 kezelőegység 1 1 Kijelző 2 forgatógomb 3 funkciógombok 2 3 A szervizszintre történő belépéshez addig nyomja ezt a nyomógomb-kombinációt (kódkulcs), amíg a kijelzőn meg nem jelenik a "SZERVIZ-SZINT ált. adatok" szöveg. 48 FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

49 Az FM444 funkciói Az FM444 funkciómodul beiktatása a szabályozókészülékbe Az FM444 funkciómodul beiktatása a MEC2-szinten Miután beépítette az FM444 funkciómodult ( lásd a "Modulok 4xxx típusú szabályozókészülékekhez" c. szerelési utasítást), a bekapcsolás után szabályozókészüléke automatikusan felismeri azt. FELHASZNÁLÓI TUDNIVALÓ Ha nem történik meg automatikusan az FM444 funkciómodul felismerése, akkor azt a MEC2 kezelőegység segítségével kézzel kell installálnia Az FM444 funkciómodul kézi beiktatása a MEC2-szinten Hívja elő a szervizszintet. Addig forgassa a forgatógombot, amíg meg nem jelenik a kijelzőn a "SZERVIZ-SZINT modulkiválasztás" szöveg. SZERVIZ-SZINT modulkiválasztás MODULVÁLASZTÁS hely A kazánmodul ZM432 A "MODULVÁLASZTÁS" főmenübe való belépéshez nyomja meg a "kijelzés" gombot. A kijelzőn megjelenik a "MODULVÁLASZTÁS A hely" szöveg. FM444 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 49
